Instruktion start-drift och stopp av konstsnöanläggning Hagatorpet Uppstart av lanskanoner och slädar (högtryckssystem)

Transkript

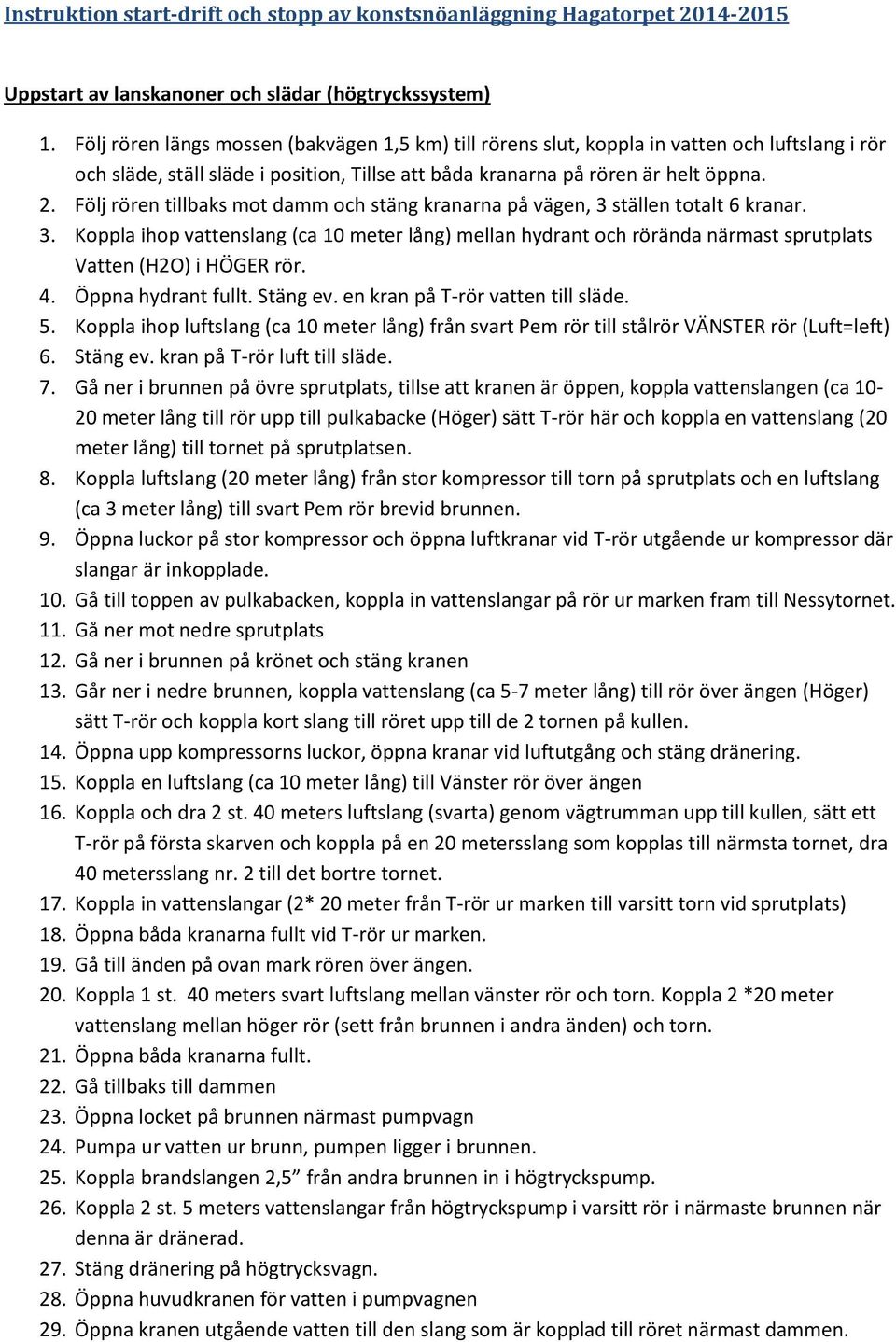

1 Instruktion start-drift och stopp av konstsnöanläggning Hagatorpet Uppstart av lanskanoner och slädar (högtryckssystem) 1. Följ rören längs mossen (bakvägen 1,5 km) till rörens slut, koppla in vatten och luftslang i rör och släde, ställ släde i position, Tillse att båda kranarna på rören är helt öppna. 2. Följ rören tillbaks mot damm och stäng kranarna på vägen, 3 ställen totalt 6 kranar. 3. Koppla ihop vattenslang (ca 10 meter lång) mellan hydrant och rörända närmast sprutplats Vatten (H2O) i HÖGER rör. 4. Öppna hydrant fullt. Stäng ev. en kran på T-rör vatten till släde. 5. Koppla ihop luftslang (ca 10 meter lång) från svart Pem rör till stålrör VÄNSTER rör (Luft=left) 6. Stäng ev. kran på T-rör luft till släde. 7. Gå ner i brunnen på övre sprutplats, tillse att kranen är öppen, koppla vattenslangen (ca meter lång till rör upp till pulkabacke (Höger) sätt T-rör här och koppla en vattenslang (20 meter lång) till tornet på sprutplatsen. 8. Koppla luftslang (20 meter lång) från stor kompressor till torn på sprutplats och en luftslang (ca 3 meter lång) till svart Pem rör brevid brunnen. 9. Öppna luckor på stor kompressor och öppna luftkranar vid T-rör utgående ur kompressor där slangar är inkopplade. 10. Gå till toppen av pulkabacken, koppla in vattenslangar på rör ur marken fram till Nessytornet. 11. Gå ner mot nedre sprutplats 12. Gå ner i brunnen på krönet och stäng kranen 13. Går ner i nedre brunnen, koppla vattenslang (ca 5-7 meter lång) till rör över ängen (Höger) sätt T-rör och koppla kort slang till röret upp till de 2 tornen på kullen. 14. Öppna upp kompressorns luckor, öppna kranar vid luftutgång och stäng dränering. 15. Koppla en luftslang (ca 10 meter lång) till Vänster rör över ängen 16. Koppla och dra 2 st. 40 meters luftslang (svarta) genom vägtrumman upp till kullen, sätt ett T-rör på första skarven och koppla på en 20 metersslang som kopplas till närmsta tornet, dra 40 metersslang nr. 2 till det bortre tornet. 17. Koppla in vattenslangar (2* 20 meter från T-rör ur marken till varsitt torn vid sprutplats) 18. Öppna båda kranarna fullt vid T-rör ur marken. 19. Gå till änden på ovan mark rören över ängen. 20. Koppla 1 st. 40 meters svart luftslang mellan vänster rör och torn. Koppla 2 *20 meter vattenslang mellan höger rör (sett från brunnen i andra änden) och torn. 21. Öppna båda kranarna fullt. 22. Gå tillbaks till dammen 23. Öppna locket på brunnen närmast pumpvagn 24. Pumpa ur vatten ur brunn, pumpen ligger i brunnen. 25. Koppla brandslangen 2,5 från andra brunnen in i högtryckspump. 26. Koppla 2 st. 5 meters vattenslangar från högtryckspump i varsitt rör i närmaste brunnen när denna är dränerad. 27. Stäng dränering på högtrycksvagn. 28. Öppna huvudkranen för vatten i pumpvagnen 29. Öppna kranen utgående vatten till den slang som är kopplad till röret närmast dammen.

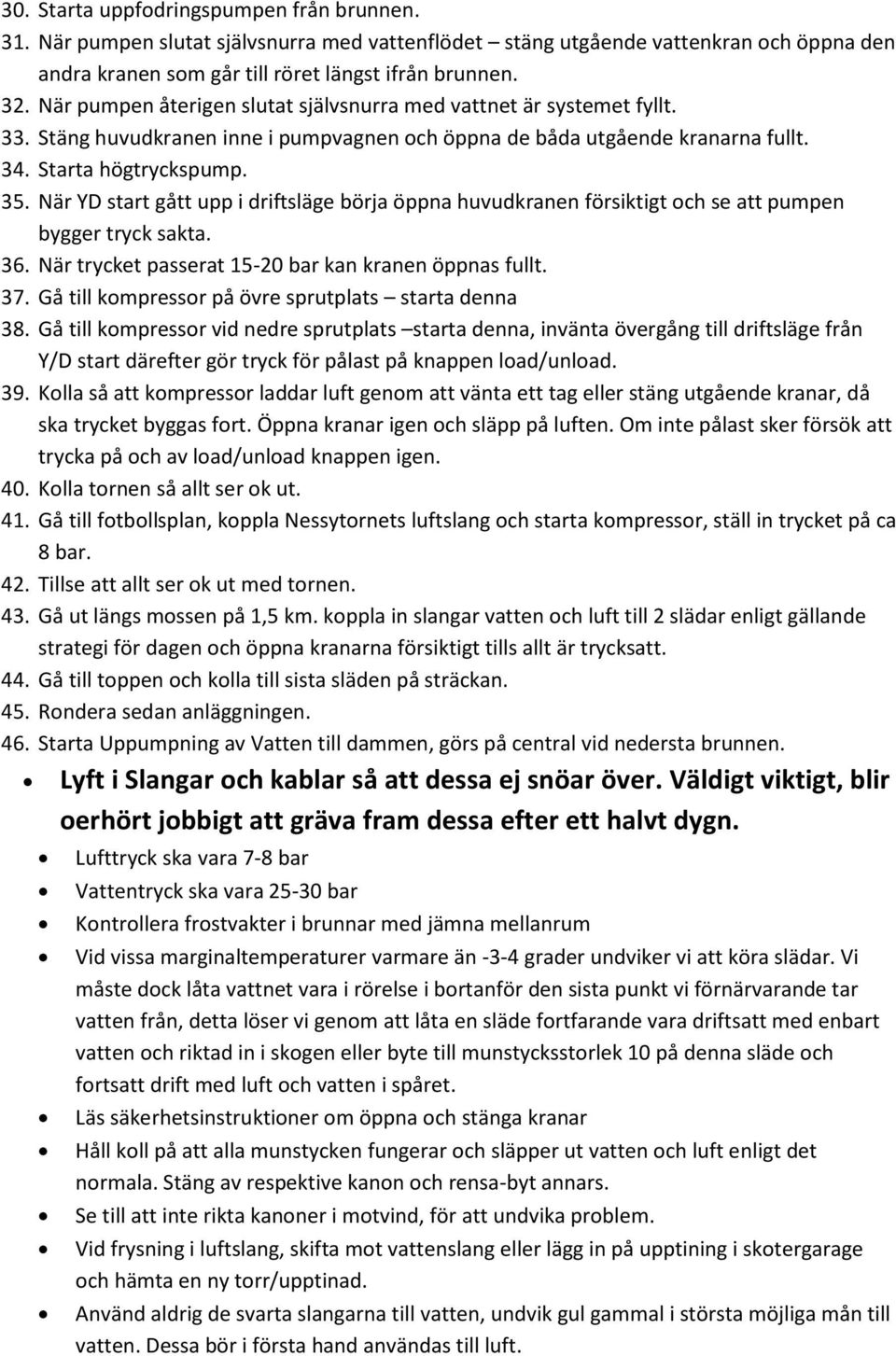

2 30. Starta uppfodringspumpen från brunnen. 31. När pumpen slutat självsnurra med vattenflödet stäng utgående vattenkran och öppna den andra kranen som går till röret längst ifrån brunnen. 32. När pumpen återigen slutat självsnurra med vattnet är systemet fyllt. 33. Stäng huvudkranen inne i pumpvagnen och öppna de båda utgående kranarna fullt. 34. Starta högtryckspump. 35. När YD start gått upp i driftsläge börja öppna huvudkranen försiktigt och se att pumpen bygger tryck sakta. 36. När trycket passerat bar kan kranen öppnas fullt. 37. Gå till kompressor på övre sprutplats starta denna 38. Gå till kompressor vid nedre sprutplats starta denna, invänta övergång till driftsläge från Y/D start därefter gör tryck för pålast på knappen load/unload. 39. Kolla så att kompressor laddar luft genom att vänta ett tag eller stäng utgående kranar, då ska trycket byggas fort. Öppna kranar igen och släpp på luften. Om inte pålast sker försök att trycka på och av load/unload knappen igen. 40. Kolla tornen så allt ser ok ut. 41. Gå till fotbollsplan, koppla Nessytornets luftslang och starta kompressor, ställ in trycket på ca 8 bar. 42. Tillse att allt ser ok ut med tornen. 43. Gå ut längs mossen på 1,5 km. koppla in slangar vatten och luft till 2 slädar enligt gällande strategi för dagen och öppna kranarna försiktigt tills allt är trycksatt. 44. Gå till toppen och kolla till sista släden på sträckan. 45. Rondera sedan anläggningen. 46. Starta Uppumpning av Vatten till dammen, görs på central vid nedersta brunnen. Lyft i Slangar och kablar så att dessa ej snöar över. Väldigt viktigt, blir oerhört jobbigt att gräva fram dessa efter ett halvt dygn. Lufttryck ska vara 7-8 bar Vattentryck ska vara bar Kontrollera frostvakter i brunnar med jämna mellanrum Vid vissa marginaltemperaturer varmare än -3-4 grader undviker vi att köra slädar. Vi måste dock låta vattnet vara i rörelse i bortanför den sista punkt vi förnärvarande tar vatten från, detta löser vi genom att låta en släde fortfarande vara driftsatt med enbart vatten och riktad in i skogen eller byte till munstycksstorlek 10 på denna släde och fortsatt drift med luft och vatten i spåret. Läs säkerhetsinstruktioner om öppna och stänga kranar Håll koll på att alla munstycken fungerar och släpper ut vatten och luft enligt det normala. Stäng av respektive kanon och rensa-byt annars. Se till att inte rikta kanoner i motvind, för att undvika problem. Vid frysning i luftslang, skifta mot vattenslang eller lägg in på upptining i skotergarage och hämta en ny torr/upptinad. Använd aldrig de svarta slangarna till vatten, undvik gul gammal i största möjliga mån till vatten. Dessa bör i första hand användas till luft.

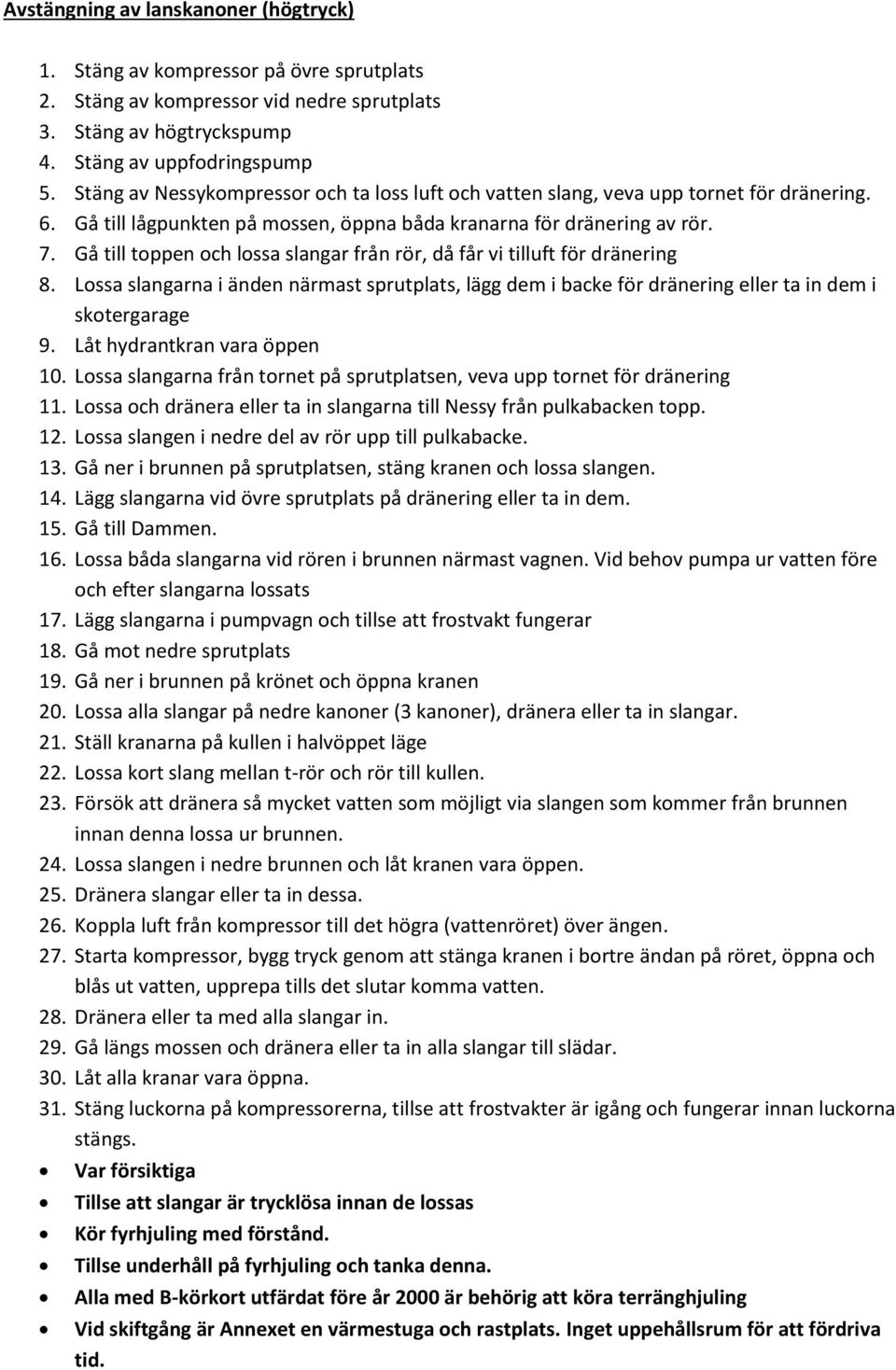

3 Avstängning av lanskanoner (högtryck) 1. Stäng av kompressor på övre sprutplats 2. Stäng av kompressor vid nedre sprutplats 3. Stäng av högtryckspump 4. Stäng av uppfodringspump 5. Stäng av Nessykompressor och ta loss luft och vatten slang, veva upp tornet för dränering. 6. Gå till lågpunkten på mossen, öppna båda kranarna för dränering av rör. 7. Gå till toppen och lossa slangar från rör, då får vi tilluft för dränering 8. Lossa slangarna i änden närmast sprutplats, lägg dem i backe för dränering eller ta in dem i skotergarage 9. Låt hydrantkran vara öppen 10. Lossa slangarna från tornet på sprutplatsen, veva upp tornet för dränering 11. Lossa och dränera eller ta in slangarna till Nessy från pulkabacken topp. 12. Lossa slangen i nedre del av rör upp till pulkabacke. 13. Gå ner i brunnen på sprutplatsen, stäng kranen och lossa slangen. 14. Lägg slangarna vid övre sprutplats på dränering eller ta in dem. 15. Gå till Dammen. 16. Lossa båda slangarna vid rören i brunnen närmast vagnen. Vid behov pumpa ur vatten före och efter slangarna lossats 17. Lägg slangarna i pumpvagn och tillse att frostvakt fungerar 18. Gå mot nedre sprutplats 19. Gå ner i brunnen på krönet och öppna kranen 20. Lossa alla slangar på nedre kanoner (3 kanoner), dränera eller ta in slangar. 21. Ställ kranarna på kullen i halvöppet läge 22. Lossa kort slang mellan t-rör och rör till kullen. 23. Försök att dränera så mycket vatten som möjligt via slangen som kommer från brunnen innan denna lossa ur brunnen. 24. Lossa slangen i nedre brunnen och låt kranen vara öppen. 25. Dränera slangar eller ta in dessa. 26. Koppla luft från kompressor till det högra (vattenröret) över ängen. 27. Starta kompressor, bygg tryck genom att stänga kranen i bortre ändan på röret, öppna och blås ut vatten, upprepa tills det slutar komma vatten. 28. Dränera eller ta med alla slangar in. 29. Gå längs mossen och dränera eller ta in alla slangar till slädar. 30. Låt alla kranar vara öppna. 31. Stäng luckorna på kompressorerna, tillse att frostvakter är igång och fungerar innan luckorna stängs. Var försiktiga Tillse att slangar är trycklösa innan de lossas Kör fyrhjuling med förstånd. Tillse underhåll på fyrhjuling och tanka denna. Alla med B-körkort utfärdat före år 2000 är behörig att köra terränghjuling Vid skiftgång är Annexet en värmestuga och rastplats. Inget uppehållsrum för att fördriva tid.

4 Uppstart av fläktkanon med pump (s.k. lågtryckssystem) efter flytt eller kortare driftsuppehåll 1. Koppla slang och klen kabel till samma pump i den södra brunnen vid dammen (finns 2 pumpar här i, en till varje fläkt) 2. Se till att båda röda huvudströmbrytarna är tillslagna på fläkten 3. Lossa slangen in i pumpen bak på fläktvagnen 4. Vrid nyckeln på vänster sida av pumpen bak på fläkten till läge manuell. 5. Tryck start på subm pump, håll i slangen och låt spola en stund så ev. is åker ur. 6. Stoppa pumpen 7. Sätt i slangen i pumpen. 8. Vrid nyckel till läge automat. 9. Tryck reset på vit knapp när denna lyser, då slocknar eventuella röda lampor som lyser. 10. Öppna luckan till dataterminalen på fläktens högra sida. 11. Det bör nu stå klar i nederkant av display. 12. Tryck på grön start. 13. Om temperaturen är tillräckligt låg, mindre än -2,0 i wetbulb påbörjas uppstart. Annars står det i displayen inväntar temperatur a. Uppvärmningsprocess av munstycken b. Start av kompressor c. Start av turbin d. Kallar på vatten, startar pump vid damm. e. Startar högtryckpump på fläkt. i. Här måste pumpen få ett förtryck in för att detta ska ske, om det är is i slangen kan det bli en propp och då avbryts hela uppstarten. ii. Om detta sker lossa slangen och rensa isproppen i inloppet, därefter börja om från punkt Snökanonen igång i autodrift, reglerar vatten själv. 15. Se till att inte spruta i motvind, då kan det bli driftavbrott p.g.a. obalans i turbin. a. Om obalans i turbin, hämta ljummet vatten i en PET flaska som det är gjort ett litet hål i korken på, spruta in vatten i turbinen under drift. b. Absolut förbjudet att använda föremål att rensa med, hela turbinen är klädd i teflon som tar skada. Väderstationen på fläkten är en bra indikator på beslut om start eller stopp av högtrycksanläggningen. Håll koll på slangar och kablar så dessa ej hamnar under snö -VIKTIGT

5 Avstängning för flytt av fläktkanon eller av annan anledning. 1. Öppna dataterminalen på fläktens högra sida 2. Tryck på röd stopp 3. Drick en kopp kaffe i 5 minuter. 4. Displayen nederkant säger nu klar 5. Lossa slang och klen kabel, dränera slang vid behov. 6. Bryt huvudströmmen på pumplådan 7. Lossa grov kabel och rulla ihop eller flytta till ny position. 8. Veva upp stödben 9. Flytta till nytt ställe med fyrhjuling, kulkopplingsdrag står i skotergarage eller sitter på den ena av fläktarna. 10. Ev. uppstart på ny plats enligt uppstartsinstruktion. OBS! Viktigt Vid alla driftsavbrott är det viktigt att se till så inget vatten blir stillastående i rör eller slangar och riskerar frysa. Gäller både lansar och fläktar. Ju kallare väder ju snabbare förlopp! Stäng och dränera i första hand. Låt det flöda ett minimiflöde och eventuellt läcka ut andra hand. Rören är absolut viktigast att förhindra ispropp i, slangar går i värsta fall ta in i värme och tina upp igen!
