Gatewing X100 Introduktion Hur det fungerar det? Användningsområden Specifikationer och utrustning Projekt exempel Arbetsflödet för en flygning

Transkript

1

2 Gatewing X100 Introduktion Hur det fungerar det? Användningsområden Specifikationer och utrustning Projekt exempel Arbetsflödet för en flygning Arbetsflödet i Stretchout m.m. Resultat Exempel projekt

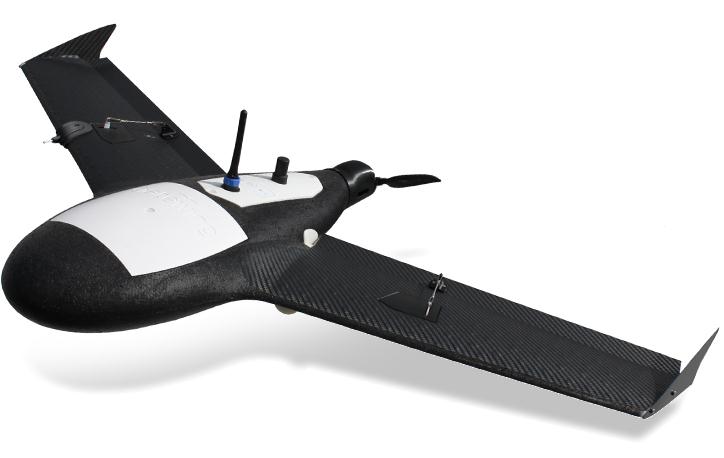

3 UAS - Gatewing X100 UAS Unmanned Aerial System Specialutvecklad för mätbranschen.

4 Varför UAS? Content Ny växande bullets teknik som passar bra för Lantmätare Komplement till traditionell mätningsteknik och traditionell fotogrammetri Många UAV: er, men inte många med inriktning på mätnings branschen Mest sålda och använda UAS-systemet inom kart- och mätningsindustrin Automatiserad från start till landning

5 Fördelarna Ekonomisk lösning Snabbt resultat Farliga & Svåråtkomliga platser Tillgänglig och enkel att använda Säker och miljövänlig Flygbilder direkt i din hand!

6

7 FÖRPROGRAMMERAD HELAUTOMATISERAD Flygfotografering

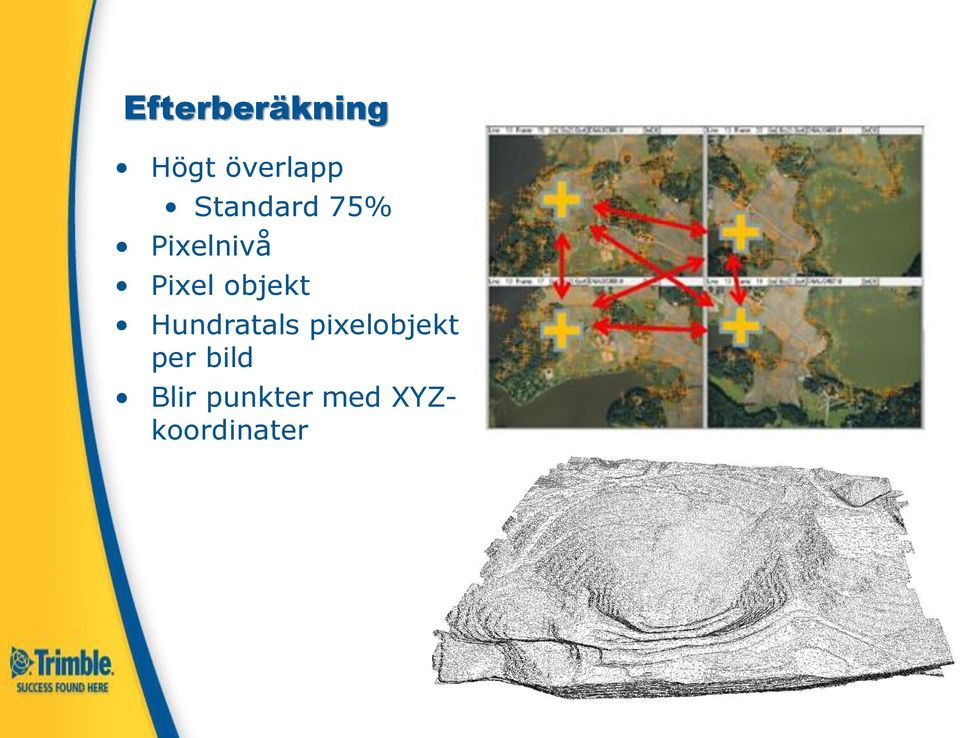

8 Efterberäkning Högt överlapp Standard 75% Pixelnivå Pixel objekt Hundratals pixelobjekt per bild Blir punkter med XYZkoordinater

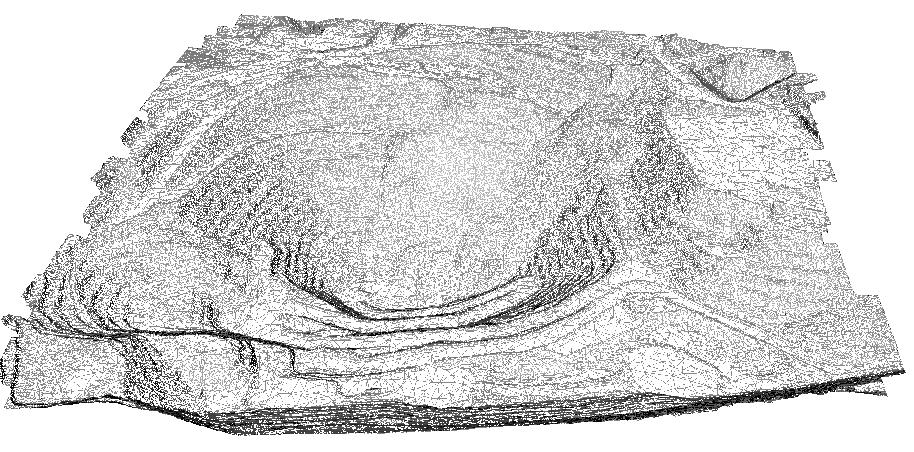

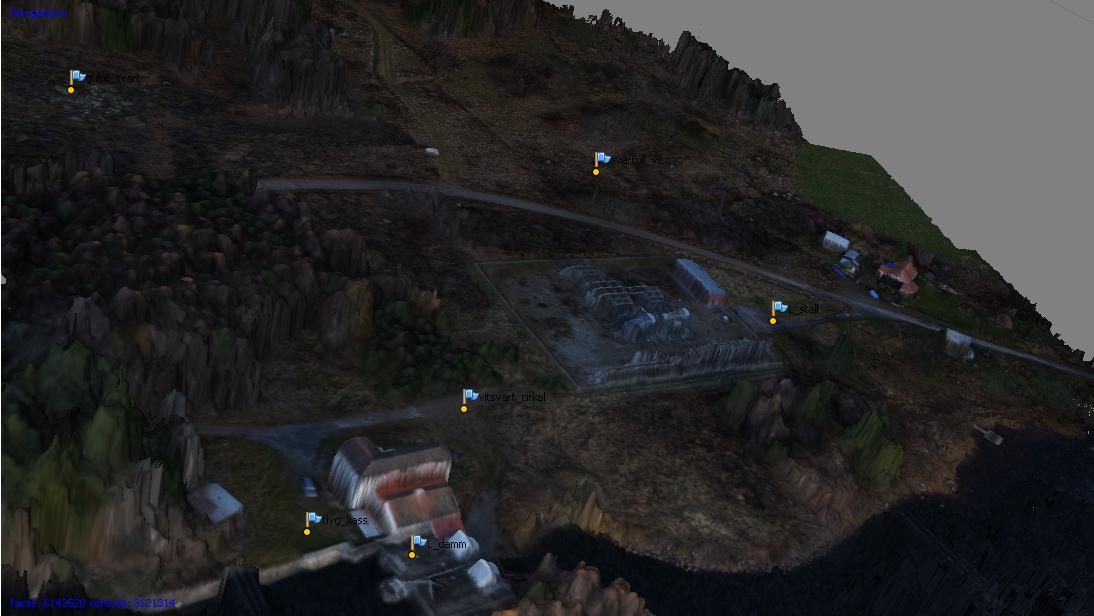

9 Vad får man? Ortofoto Punktmoln Terrängmodell Kombination

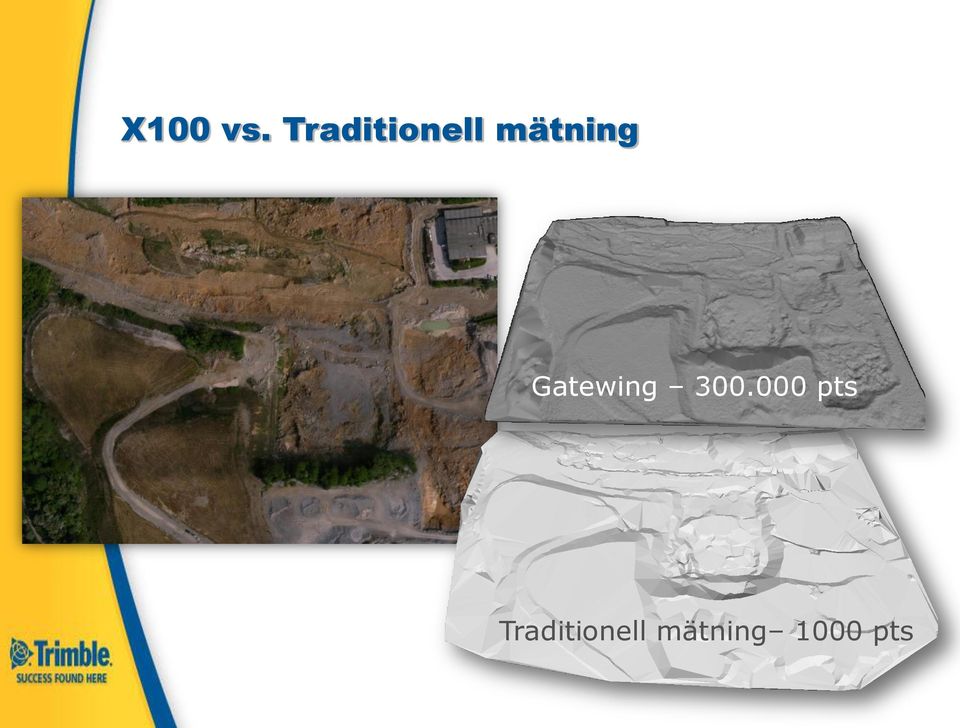

10 X100 vs. Traditionell mätning Gatewing pts Traditionell mätning 1000 pts

11 Flygsignalering Varför och hur? *Exempel på en flygsignal Stabiliserar efterberäkningen Rätt koordinatsystem Kontrast med bakgrunden En flygsignal kan se ut hur som helst, bara den syns väl i bilderna Storlek beroende på flyghöjd Bredd 2pixlar Längd 20pixlar Dvs. på 100m ca 0,06m på bredden och 0,6m på längden Mäter inre eller yttre hörnet

12 Flygsignalering Varför och hur? *Exempel på en flygsignal Stabiliserar efterberäkningen Rätt koordinatsystem Kontrast med bakgrunden En flygsignal kan se ut hur som helst, bara den syns väl i bilderna Storlek beroende på flyghöjd Bredd 2pixlar Längd 20pixlar Dvs. på 100m ca 0,06m på bredden och 0,6m på längden Mäter inre eller yttre hörnet

14 Vad ingår i Gatewings X100 system?

15 Vad ingår i Gatewings X100 system? X100 ebox GPS Autopilot Radio Trimble Tablet Radiomodem + Antenn 2xBatterier Kamera Ricoh IV Sökare Verktyg Laddare Checklistan

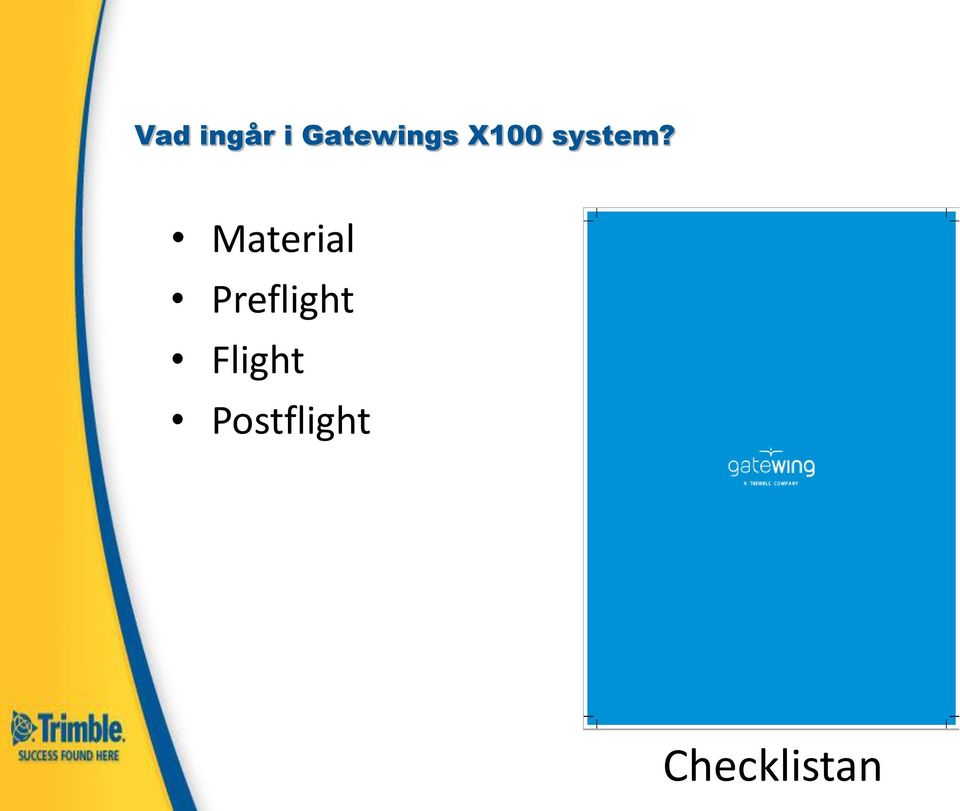

16 Vad ingår i Gatewings X100 system? Material Preflight Flight Postflight Checklistan

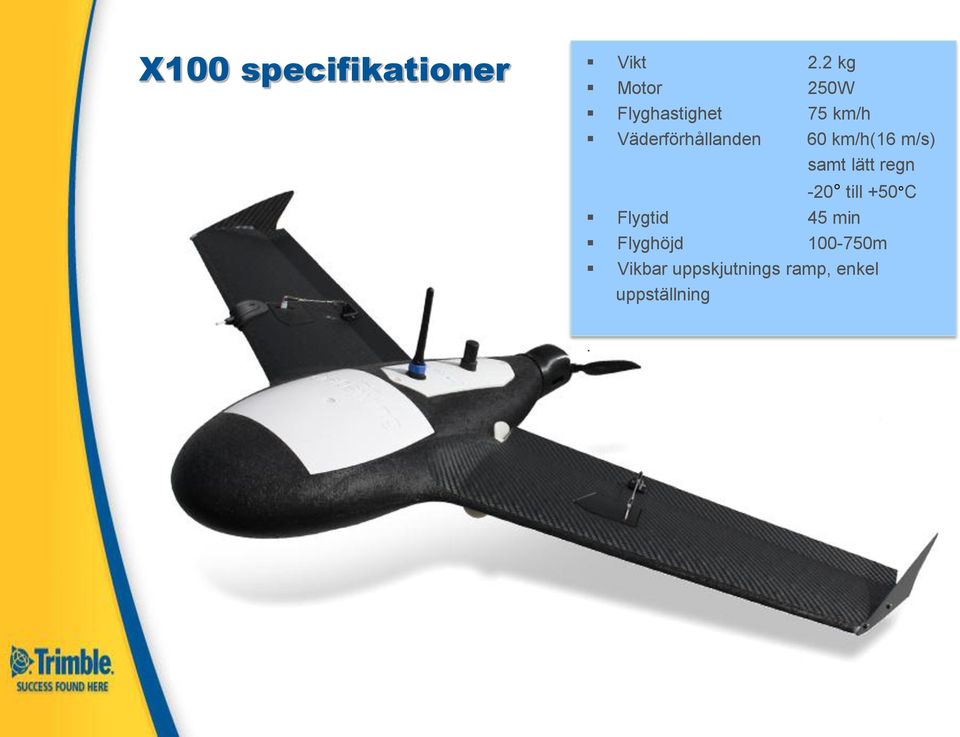

17 X100 specifikationer Vikt 2.2 kg Motor 250W Flyghastighet 75 km/h Väderförhållanden 60 km/h(16 m/s) samt lätt regn -20 till +50 C Flygtid 45 min Flyghöjd m Vikbar uppskjutnings ramp, enkel uppställning.

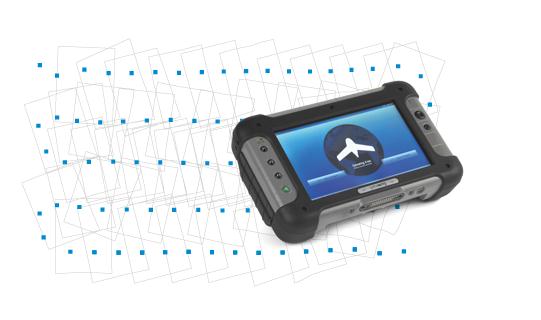

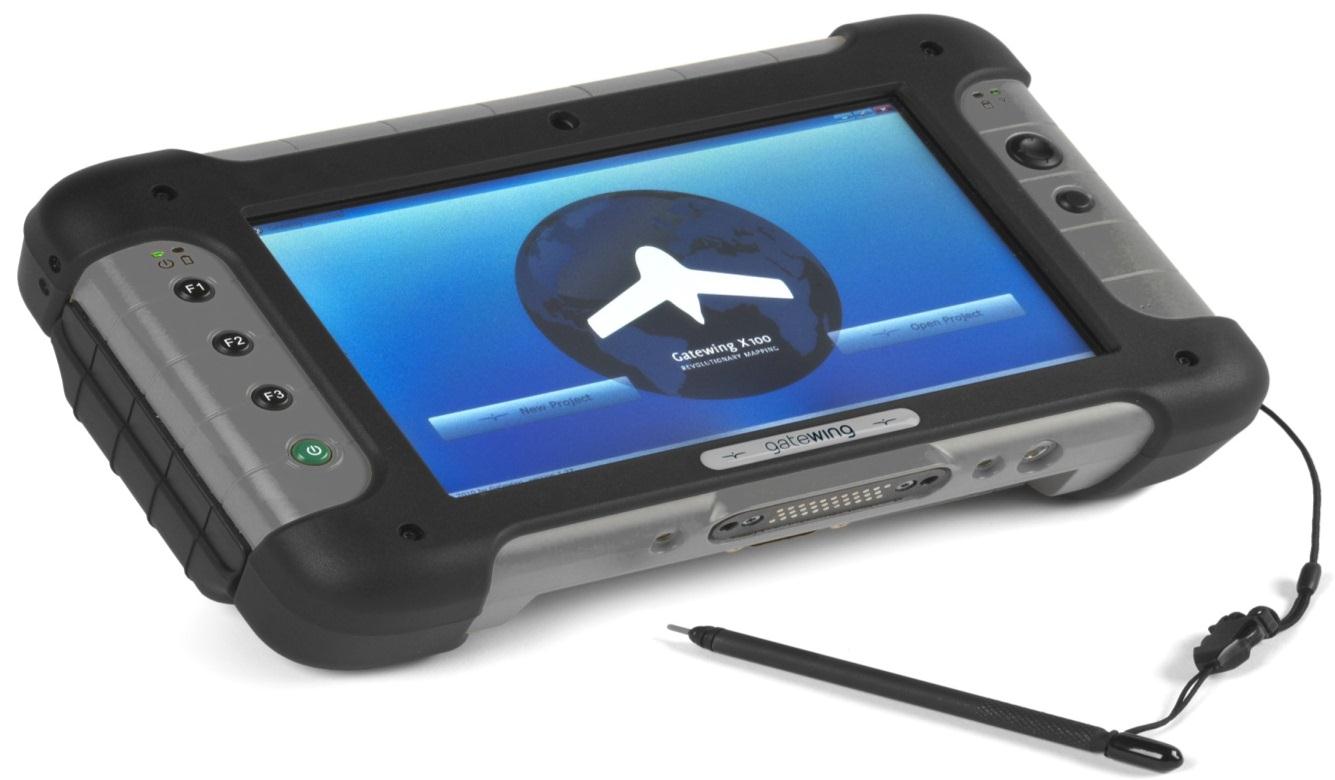

18 Ruggad kontrollenhet(trimble tablet) Klarar regn och stötar 1,6 Ghz processor Windows 7 Räckvidd upp till 5 km Inbyggd GPS

19 Support 24/7 ger dig trygghet Telefon Mail Fjärrsupport Med Quicksupport Får du hjälp fjärrstyrt Vart du än är! Förbättrar All support lagras och hjälper Gatewing att ständigt utvecklas

20 Tre dagars undervisning Teoretisk övning Lär dig systemet Vad man ska tänka på för att uppnå bästa resultat Efterberäkning Praktisk övning Praktisk övning ute i fält Lagar och regler för UAS M.m

21 Utformad: Med fokus på säkerhet Säkerhets inriktad design Lätt vikt < 2,2 kg Stötdämpande struktur Elektrisk framdrivning Enkel och robust Säkerhet Fail-safe system Automatiserad från start till landning Förprogrammerade uppdrag Fiskmås, 1.75 kg [ active member of Eurocae ]

22 Vad kan man uppnå? Flyghöjd 100m Överlapp 75% Flygtid 45min Noggrannhet 3-4cm i plan och 6-7 cm i höjd Yta Upp till 1,0km 2

23 Byggnation, gruvor, Odlingar 23 Vad mer? 3D-modellering, visualisering Avfallshantering Vägarbeten Skogsbruk Effektivisering av jordbruket Koll på produktionsutvecklingen Översvämningar Säkerhetsbedömning Erosions övervakning Volymberäkning Forskning (geologi,arkeologi..) m.m.

24 Gatewing X100 Introduktion Hur det fungerar det? Användningsområden Specefikationer och utrustning Projekt exempel Arbetsflödet inför en flygning Arbetsflödet i Stretchout m.m. Resultat Exempel projekt

25 Quickfield: Gör det enkelt att planera ditt projekt Användarvänligt Lättanvänd mjukvara som alla klarar av Planera och utför ditt projekt med några få steg Kräver inga pilotegenskaper

26 Quickfield: Gör det enkelt att planera ditt projekt Skapa ditt projekt inne på kontoret Eller direkt ute I fält..

27 Quickfield: Gör det enkelt att planera ditt projekt Skapa ditt projekt inne på kontoret Eller direkt ute I fält..

28 Quickfield: Gör det enkelt att planera ditt projekt Sök på adress KMZ-fil Om ute i fält.. Markera ett hjälpområde grafiskt Döp och spara ditt projekt

29 Quickfield: Gör det enkelt att planera ditt projekt Projektet sparas lokalt på din handenhet

30 Quickfield: Gör det enkelt att planera ditt projekt Du har nu sparat projektet Väl ute I fält så väljer du ditt sparade projekt

31 Quickfield: Gör det enkelt att planera ditt projekt Välj ditt projekt Tryck Load

32 Quickfield: Gör det enkelt att planera ditt projekt

35 Quickfield: Gör det enkelt att planera ditt projekt Ställ in vindriktningen Välj flygområde

37 Quickfield: Gör det enkelt att planera ditt projekt Välj startplats med den inbyggda GPSen I handenheten

38 Quickfield: Gör det enkelt att planera ditt projekt Välj startplats med den inbyggda GPSen I handenheten Välj landningsplats med den inbyggda GPSen I handenheten

39 Quickfield: Gör det enkelt att planera ditt projekt Ställ in startriktning(cyan)

40 Quickfield: Gör det enkelt att planera ditt projekt Ställ in startriktning(cyan)

41 Quickfield: Gör det enkelt att planera ditt projekt Ställ in startriktning(cyan) Ställ in landningsriktning(magenta)

42 Quickfield: Gör det enkelt att planera ditt projekt Ställ in startriktning(cyan) Ställ in landningsriktning(magenta)

43 Quickfield: Gör det enkelt att planera ditt projekt Ställ in startriktning(cyan) Ställ in landningsriktning(magenta) Ställ in kurs, för en mer noggrann landning

49 Horizon: Micropilot Monitorera din flygning Logga din flygning

50 Horizon: Micropilot Felsäkerhets funktionerna Flygrutten Monitorerings menyn

56 Horizon: Micropilot Felsäkerhets funktionerna Flygrutten Monitorerings menyn Batteri Radio GPS Hastighet Virtuell horisont Höjd Justering av höjd Justering a hastighet M.m.

58 Horizon: Micropilot Felsäkerhets funktionerna Flygrutten Monitorerings menyn Manuella felsäkerhetsfunktioner HOME HOLD LAND FTS RIGHT LEFT GO HERE BUMP

59 Horizon: Micropilot Felsäkerhets funktionerna Flygrutten Monitorerings menyn Manuella felsäkerhetsfunktioner HOME HOLD LAND FTS RIGHT LEFT GO HERE BUMP AUTOMATISKA FELSÄKERHETSFUNKTIONER Ex. Tappad radio

60 Horizon: Micropilot Felsäkerhets funktionerna Flygrutten Monitorerings menyn Manuella felsäkerhetsfunktioner HOME HOLD LAND FTS RIGHT LEFT GO HERE BUMP AUTOMATISKA FELSÄKERHETSFUNKTIONER Ex. Tappad radio SÄKERHET I FOKUS!

62

63 Gatewing Stretchout Utvecklat av Gatewing Extremt användarvänligt Nyttja enkelheten i Stretchout och exportera sen projektet till ditt efterberäkningsprogram

64 Ex. på kompatibla mjukvaror Ensomosaic & Ensomosaic 3D Agisoft Photoscan Pix4D Icaros BINGO INPHO M.m.

65 Pix4D Cloud Alternativ till lokal efterberäkning Skicka enkelt dina bilder för beräkning hos Pix4D Enkel uppladdning direkt från Stretchout till Pix4Ds moln servrar Ladda ner ditt ortofoto eller DSM inom några timmar Bra alternativ vid gigantiskaområden

66 Arbetsflöde Stretchout Vilket alternativ du än väljer så hjälper Stretchout dig påvägen

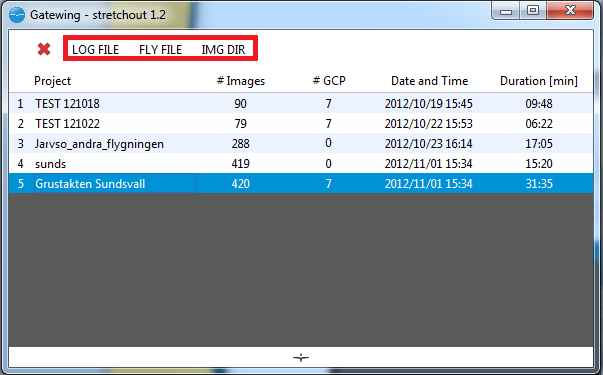

67 Arbetsflöde Stretchout Projekt menyn
