1 LearnWARE Katalog

2 2 2

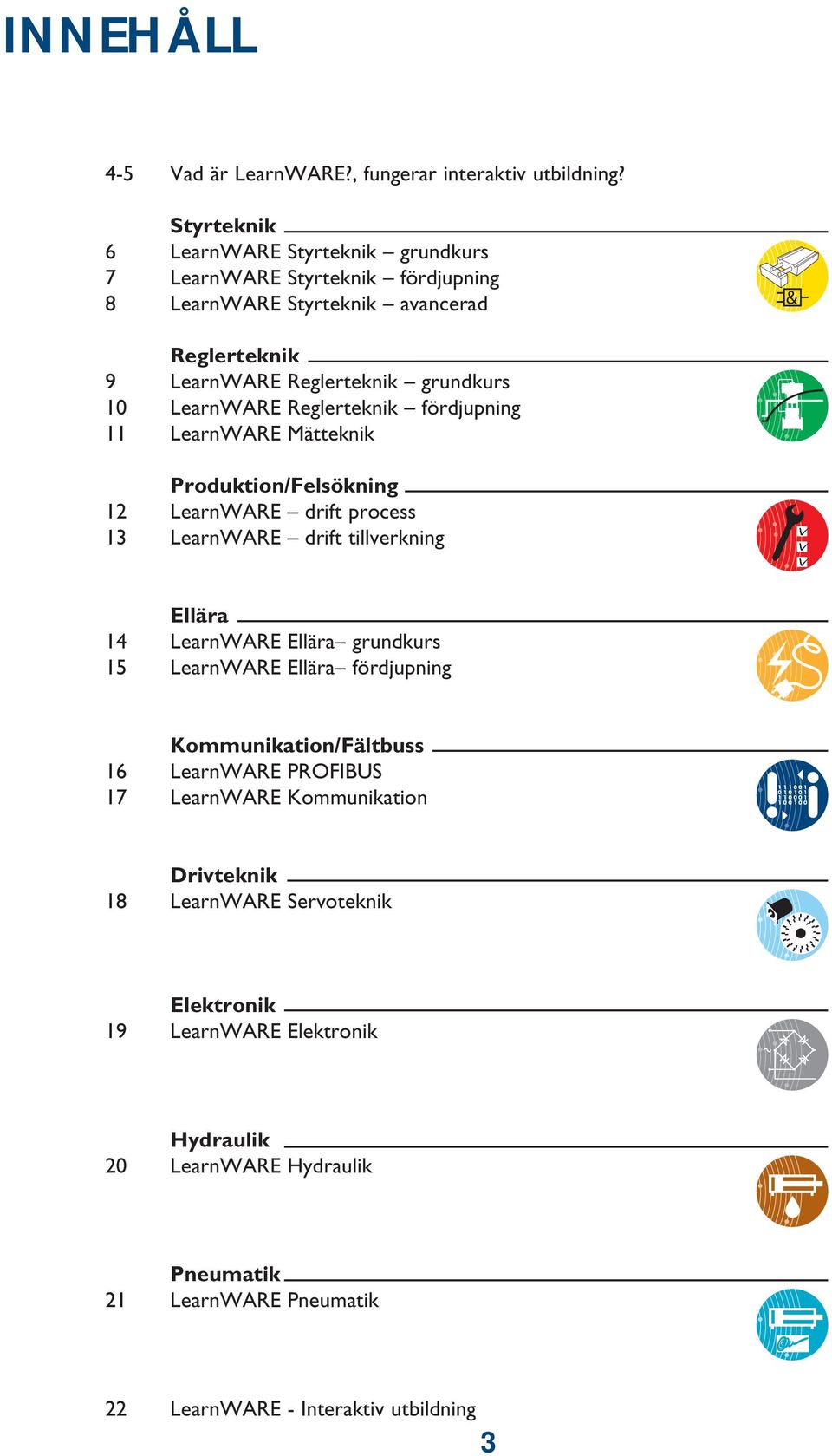

3 INNEHÅLL 4-5 Vad är LearnWARE?, fungerar interaktiv utbildning? Styrteknik 6 LearnWARE Styrteknik grundkurs 7 LearnWARE Styrteknik fördjupning 8 LearnWARE Styrteknik avancerad Reglerteknik 9 LearnWARE Reglerteknik grundkurs 10 LearnWARE Reglerteknik fördjupning 11 LearnWARE Mätteknik Produktion/Felsökning 12 LearnWARE drift process 13 LearnWARE drift tillverkning Ellära 14 LearnWARE Ellära grundkurs 15 LearnWARE Ellära fördjupning Kommunikation/Fältbuss 16 LearnWARE PROFIBUS 17 LearnWARE Kommunikation Drivteknik 18 LearnWARE Servoteknik Elektronik 19 LearnWARE Elektronik Hydraulik 20 LearnWARE Hydraulik Pneumatik 21 LearnWARE Pneumatik 22 LearnWARE - Interaktiv utbildning 3

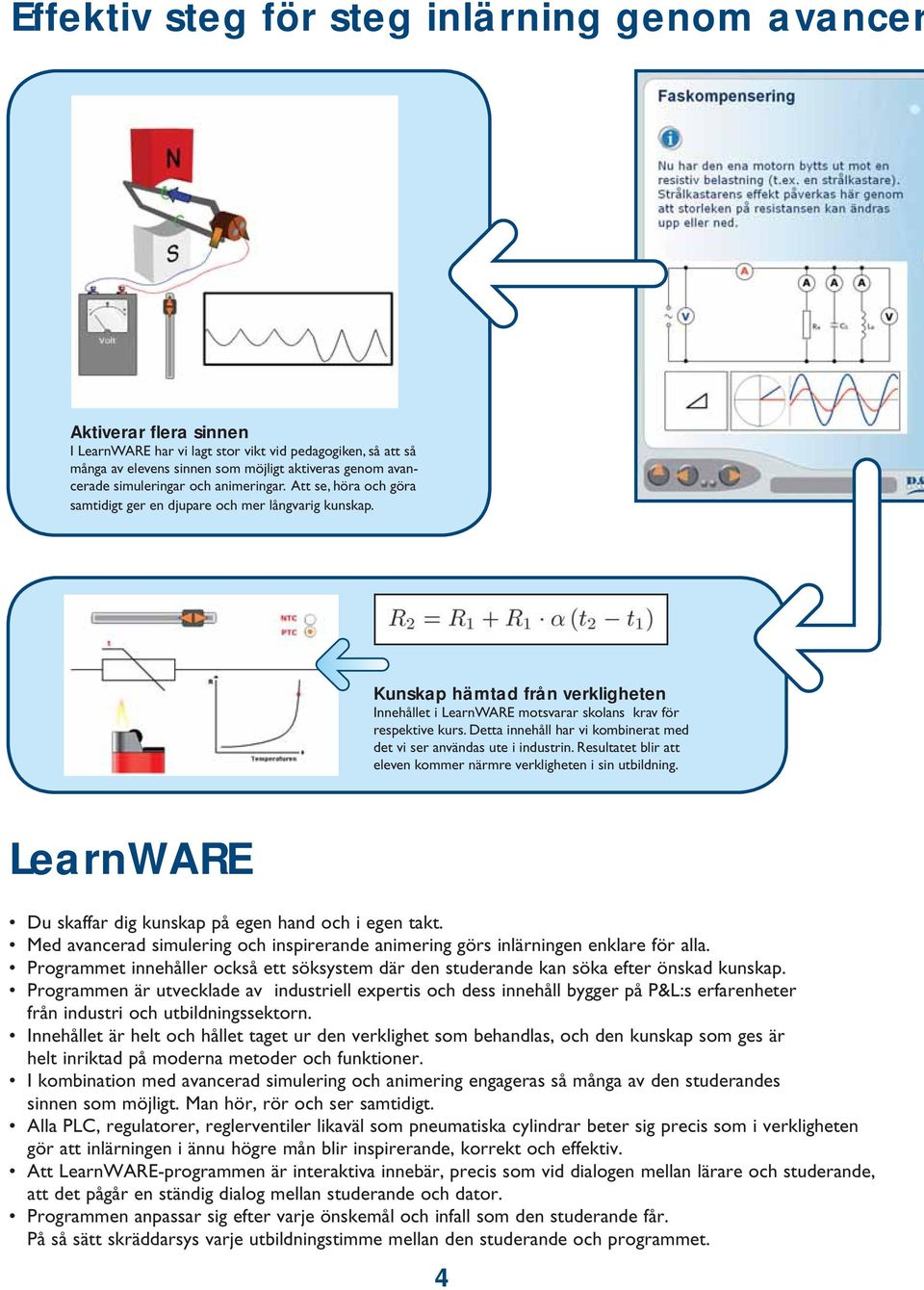

4 Effektiv steg för steg inlärning genom avancer 4 Aktiverar flera sinnen I LearnWARE har vi lagt stor vikt vid pedagogiken, så att så många av elevens sinnen som möjligt aktiveras genom avancerade simuleringar och animeringar. Att se, höra och göra samtidigt ger en djupare och mer långvarig kunskap. Kunskap hämtad från verkligheten Innehållet i LearnWARE motsvarar skolans krav för respektive kurs. Detta innehåll har vi kombinerat med det vi ser användas ute i industrin. Resultatet blir att eleven kommer närmre verkligheten i sin utbildning. LearnWARE Du skaffar dig kunskap på egen hand och i egen takt. Med avancerad simulering och inspirerande animering görs inlärningen enklare för alla. Programmet innehåller också ett söksystem där den studerande kan söka efter önskad kunskap. Programmen är utvecklade av industriell expertis och dess innehåll bygger på P&L:s erfarenheter från industri och utbildningssektorn. Innehållet är helt och hållet taget ur den verklighet som behandlas, och den kunskap som ges är helt inriktad på moderna metoder och funktioner. I kombination med avancerad simulering och animering engageras så många av den studerandes sinnen som möjligt. Man hör, rör och ser samtidigt. Alla PLC, regulatorer, reglerventiler likaväl som pneumatiska cylindrar beter sig precis som i verkligheten gör att inlärningen i ännu högre mån blir inspirerande, korrekt och effektiv. Att LearnWARE-programmen är interaktiva innebär, precis som vid dialogen mellan lärare och studerande, att det pågår en ständig dialog mellan studerande och dator. Programmen anpassar sig efter varje önskemål och infall som den studerande får. På så sätt skräddarsys varje utbildningstimme mellan den studerande och programmet. 4

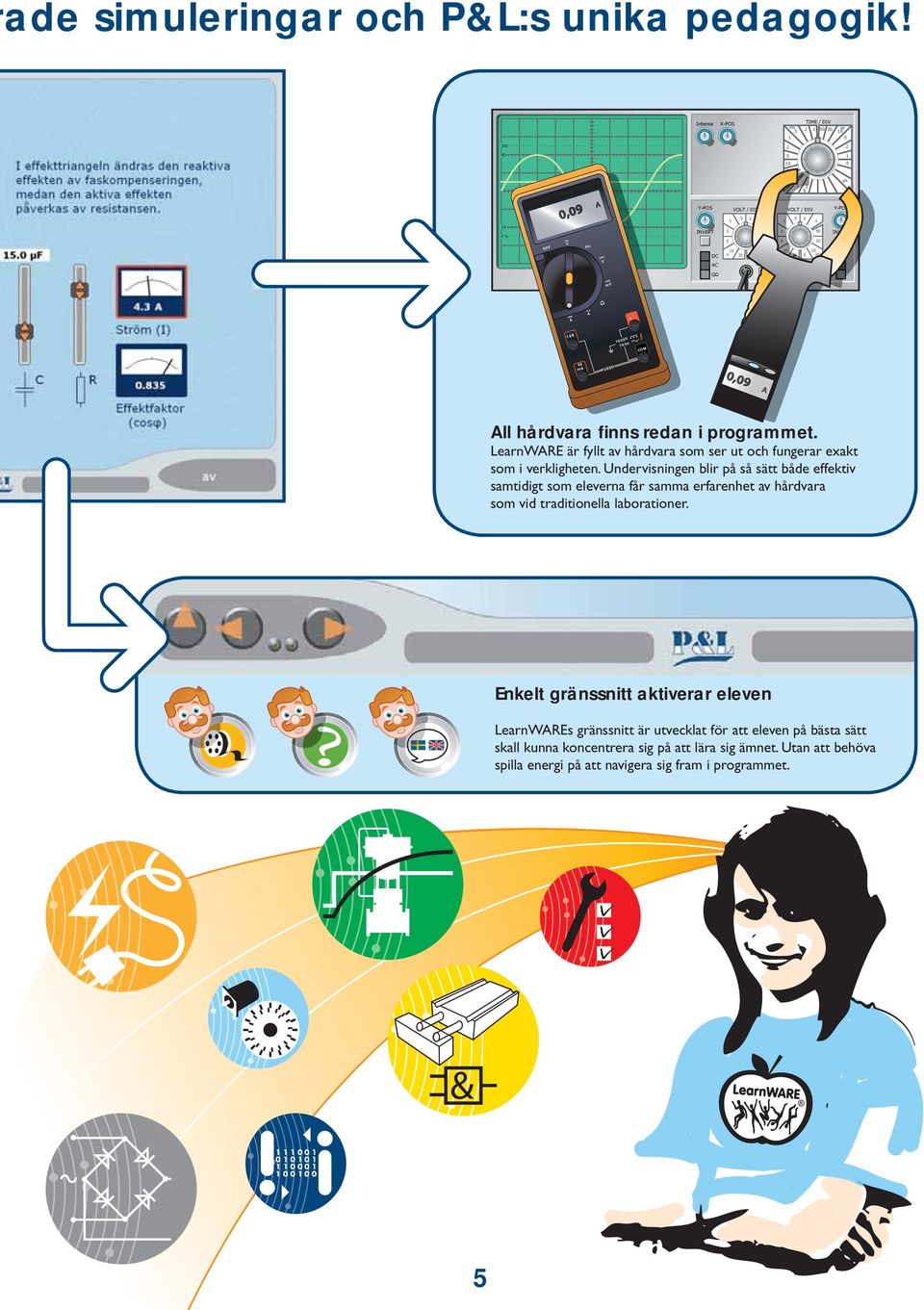

5 ade simuleringar och P&L:s unika pedagogik! Intense X-POS TIME / DIV ms μs ṡ μs Y-POS VOLT / DIV VOLT / DIV Y-POS % OFF V Hz V INVERT DC AC INVERT V 20 5 mv V 20 5 mv DC CH I/II DUAL AC GD GD mv A A V 10A 1000V 750V 40 ma COM FUSED All hårdvara finns redan i programmet. LearnWARE är fyllt av hårdvara som ser ut och fungerar exakt som i verkligheten. Undervisningen blir på så sätt både effektiv samtidigt som eleverna får samma erfarenhet av hårdvara som vid traditionella laborationer. Enkelt gränssnitt aktiverar eleven LearnWAREs gränssnitt är utvecklat för att eleven på bästa sätt skall kunna koncentrera sig på att lära sig ämnet. Utan att behöva spilla energi på att navigera sig fram i programmet. 5

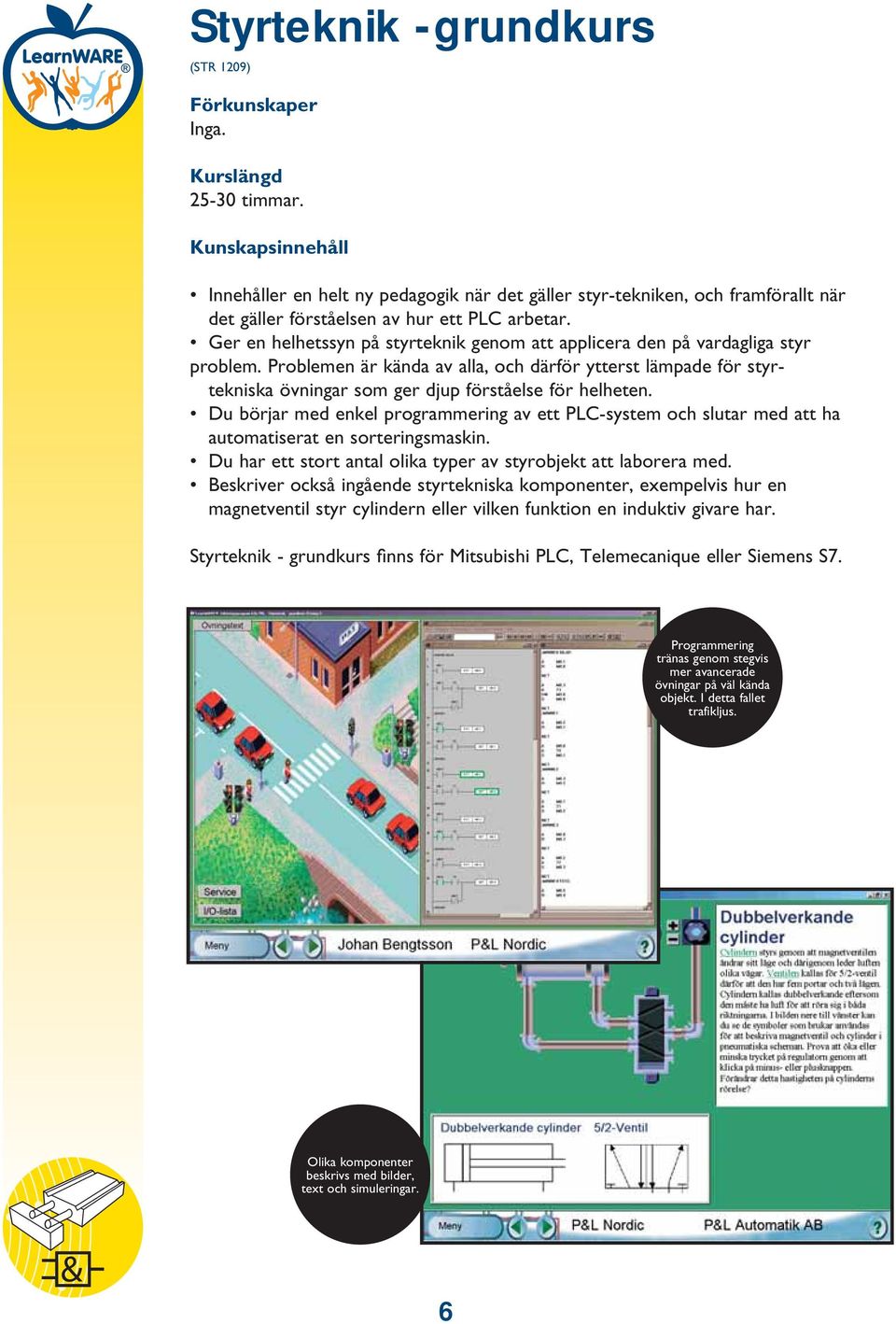

6 Styrteknik -grundkurs (STR 1209) Inga timmar. Innehåller en helt ny pedagogik när det gäller styr-tekniken, och framförallt när det gäller förståelsen av hur ett PLC arbetar. Ger en helhetssyn på styrteknik genom att applicera den på vardagliga styr problem. Problemen är kända av alla, och därför ytterst lämpade för styrtekniska övningar som ger djup förståelse för helheten. Du börjar med enkel programmering av ett PLC-system och slutar med att ha automatiserat en sorteringsmaskin. Du har ett stort antal olika typer av styrobjekt att laborera med. Beskriver också ingående styrtekniska komponenter, exempelvis hur en magnetventil styr cylindern eller vilken funktion en induktiv givare har. Styrteknik - grundkurs fi nns för Mitsubishi PLC, Telemecanique eller Siemens S7. Programmering tränas genom stegvis mer avancerade övningar på väl kända objekt. I detta fallet trafikljus. Olika komponenter beskrivs med bilder, text och simuleringar. 6

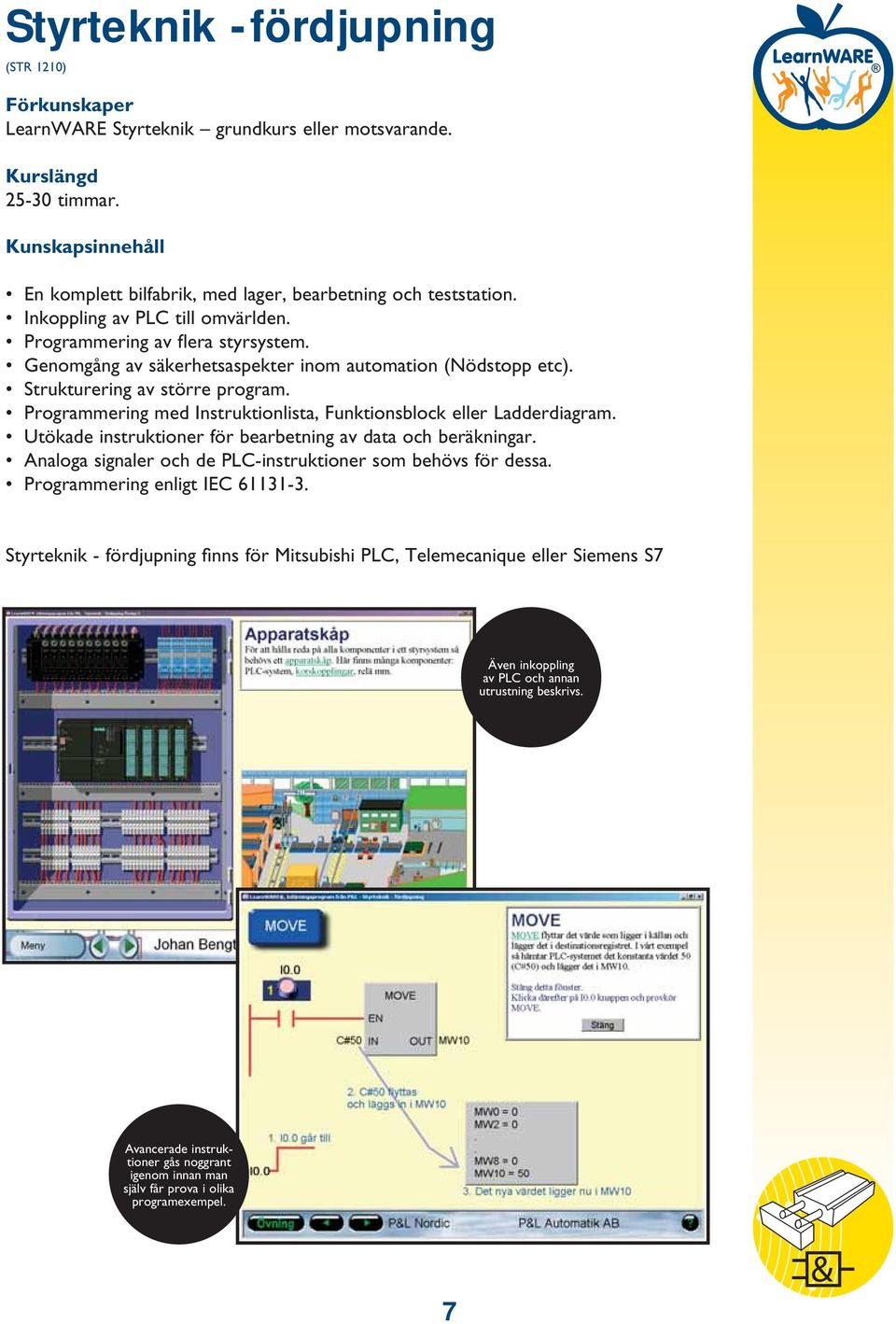

7 Styrteknik -fördjupning (STR 1210) LearnWARE Styrteknik grundkurs eller motsvarande timmar. En komplett bilfabrik, med lager, bearbetning och teststation. Inkoppling av PLC till omvärlden. Programmering av fl era styrsystem. Genomgång av säkerhetsaspekter inom automation (Nödstopp etc). Strukturering av större program. Programmering med Instruktionlista, Funktionsblock eller Ladderdiagram. Utökade instruktioner för bearbetning av data och beräkningar. Analoga signaler och de PLC-instruktioner som behövs för dessa. Programmering enligt IEC Styrteknik - fördjupning fi nns för Mitsubishi PLC, Telemecanique eller Siemens S7 Även inkoppling av PLC och annan utrustning beskrivs. Avancerade instruktioner gås noggrant igenom innan man själv får prova i olika programexempel. 7

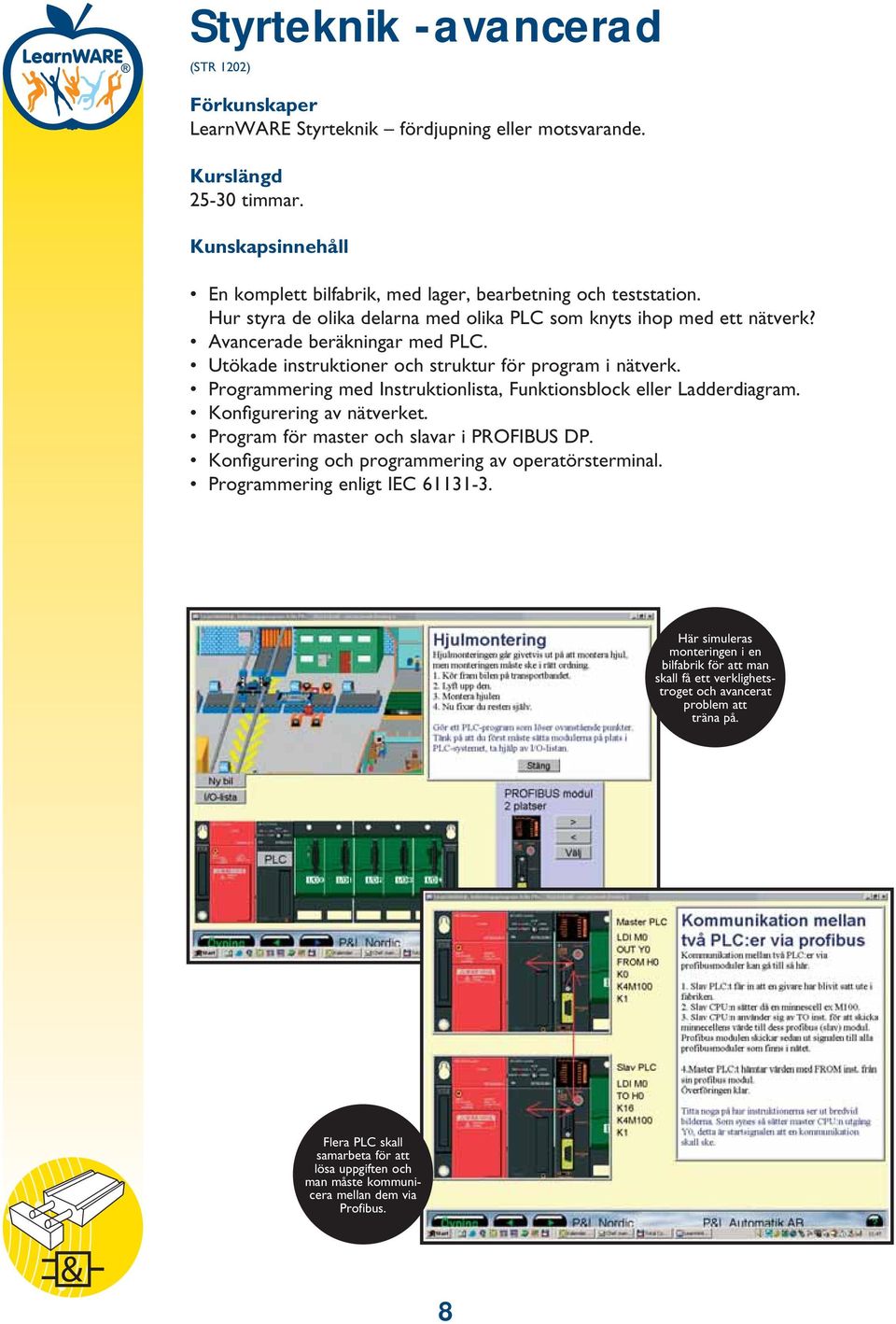

8 Styrteknik -avancerad (STR 1202) LearnWARE Styrteknik fördjupning eller motsvarande timmar. En komplett bilfabrik, med lager, bearbetning och teststation. Hur styra de olika delarna med olika PLC som knyts ihop med ett nätverk? Avancerade beräkningar med PLC. Utökade instruktioner och struktur för program i nätverk. Programmering med Instruktionlista, Funktionsblock eller Ladderdiagram. Konfi gurering av nätverket. Program för master och slavar i PROFIBUS DP. Konfi gurering och programmering av operatörsterminal. Programmering enligt IEC Här simuleras monteringen i en bilfabrik för att man skall få ett verklighetstroget och avancerat problem att träna på. Flera PLC skall samarbeta för att lösa uppgiften och man måste kommunicera mellan dem via Profibus. 8

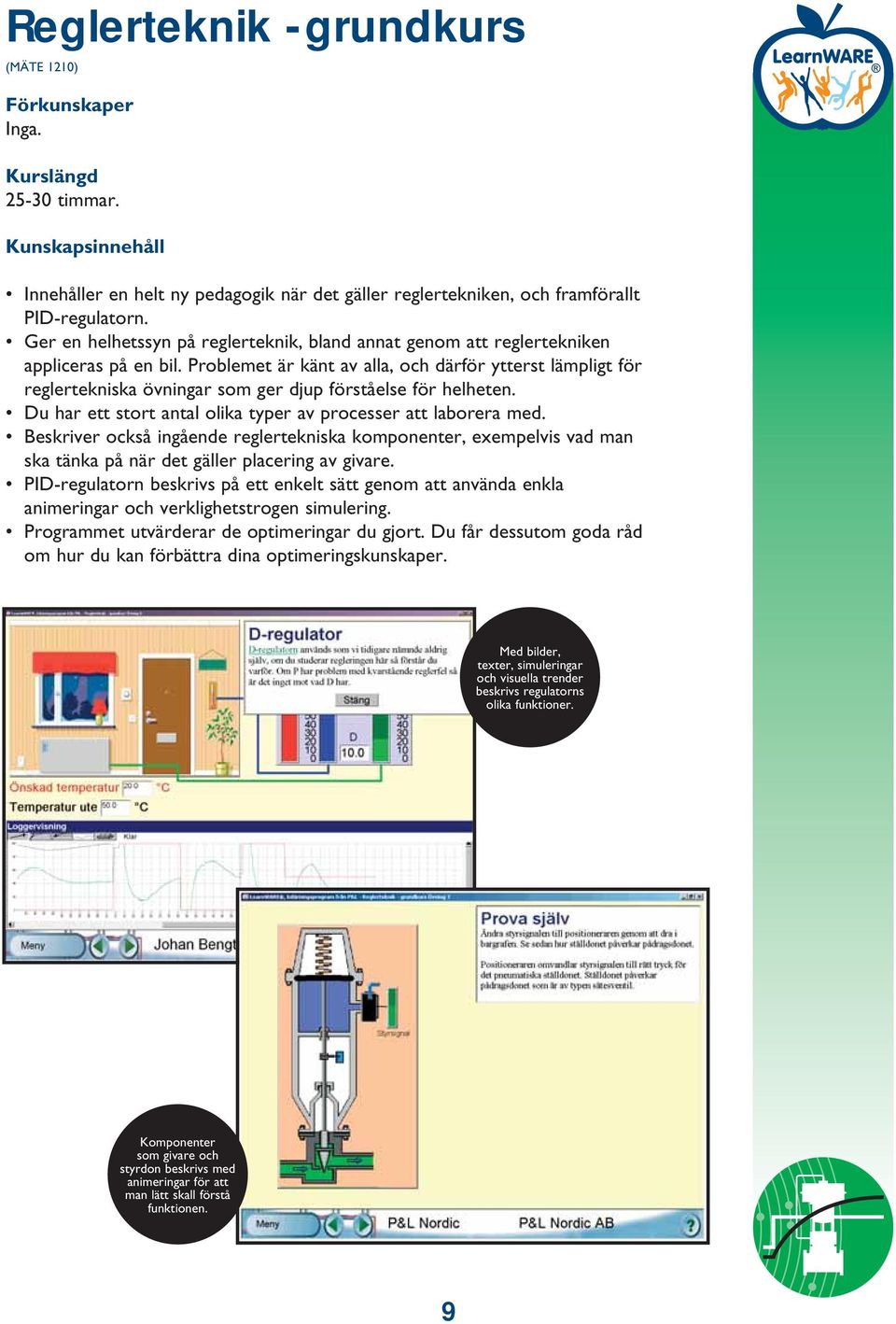

9 Reglerteknik -grundkurs (MÄTE 1210) Inga timmar. Innehåller en helt ny pedagogik när det gäller reglertekniken, och framförallt PID-regulatorn. Ger en helhetssyn på reglerteknik, bland annat genom att reglertekniken appliceras på en bil. Problemet är känt av alla, och därför ytterst lämpligt för reglertekniska övningar som ger djup förståelse för helheten. Du har ett stort antal olika typer av processer att laborera med. Beskriver också ingående reglertekniska komponenter, exempelvis vad man ska tänka på när det gäller placering av givare. PID-regulatorn beskrivs på ett enkelt sätt genom att använda enkla animeringar och verklighetstrogen simulering. Programmet utvärderar de optimeringar du gjort. Du får dessutom goda råd om hur du kan förbättra dina optimeringskunskaper. Med bilder, texter, simuleringar och visuella trender beskrivs regulatorns olika funktioner. Komponenter som givare och styrdon beskrivs med animeringar för att man lätt skall förstå funktionen. 9

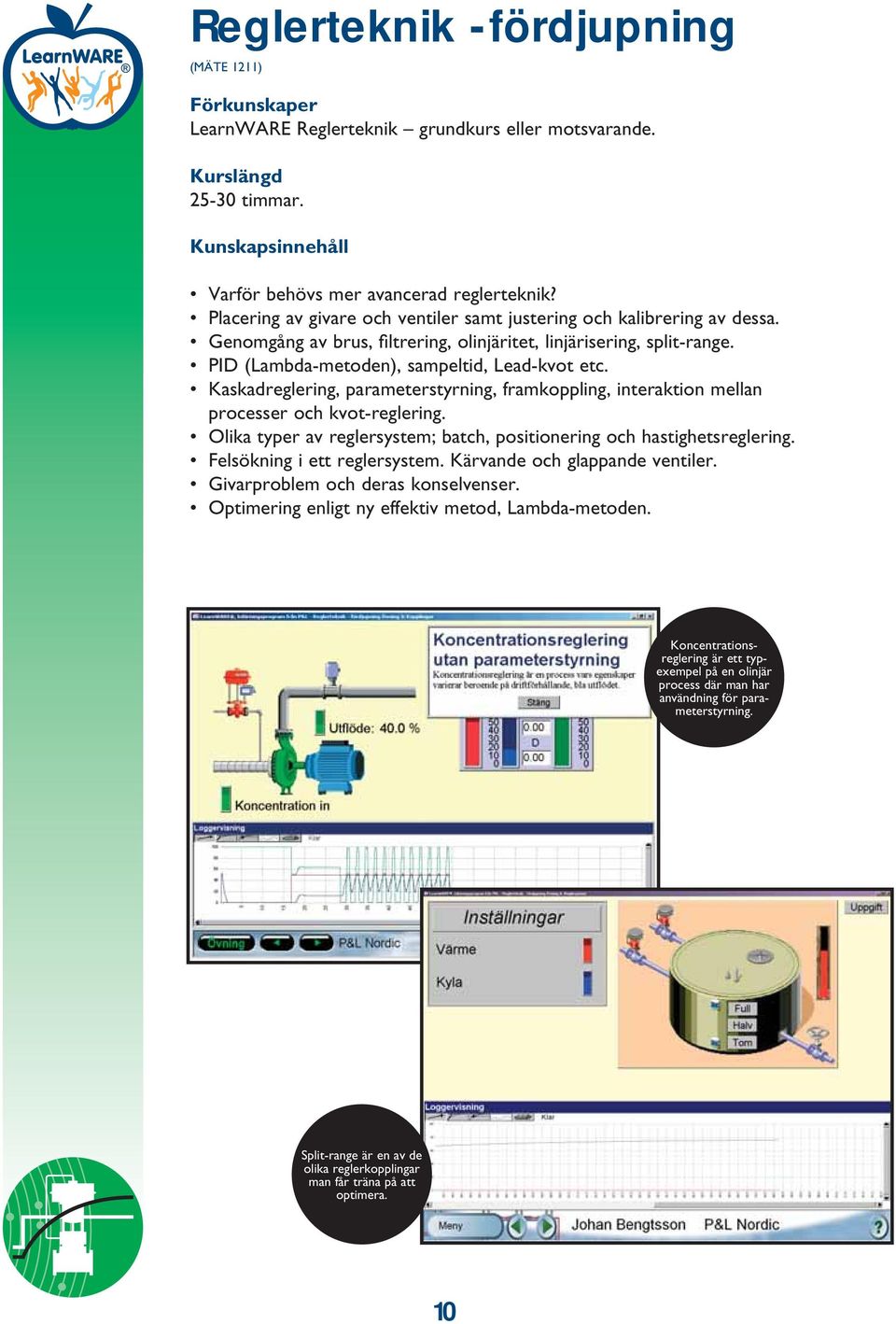

10 Reglerteknik -fördjupning (MÄTE 1211) LearnWARE Reglerteknik grundkurs eller motsvarande timmar. Varför behövs mer avancerad reglerteknik? Placering av givare och ventiler samt justering och kalibrering av dessa. Genomgång av brus, fi ltrering, olinjäritet, linjärisering, split-range. PID (Lambda-metoden), sampeltid, Lead-kvot etc. Kaskadreglering, parameterstyrning, framkoppling, interaktion mellan processer och kvot-reglering. Olika typer av reglersystem; batch, positionering och hastighetsreglering. Felsökning i ett reglersystem. Kärvande och glappande ventiler. Givarproblem och deras konselvenser. Optimering enligt ny effektiv metod, Lambda-metoden. Koncentrationsreglering är ett typexempel på en olinjär process där man har användning för parameterstyrning. Split-range är en av de olika reglerkopplingar man får träna på att optimera. 10

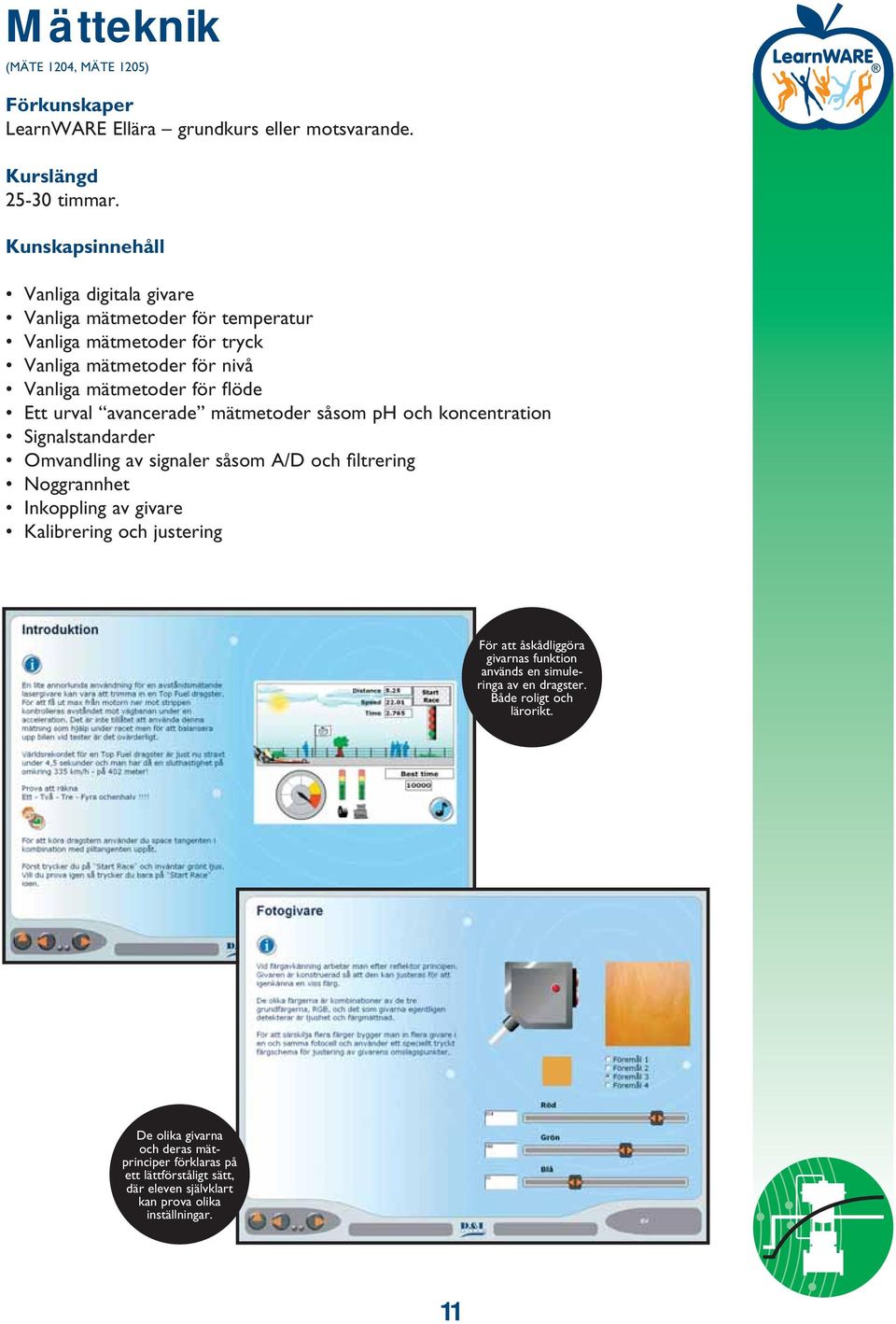

11 Mätteknik (MÄTE 1204, MÄTE 1205) LearnWARE Ellära grundkurs eller motsvarande timmar. Vanliga digitala givare Vanliga mätmetoder för temperatur Vanliga mätmetoder för tryck Vanliga mätmetoder för nivå Vanliga mätmetoder för fl öde Ett urval avancerade mätmetoder såsom ph och koncentration Signalstandarder Omvandling av signaler såsom A/D och fi ltrering Noggrannhet Inkoppling av givare Kalibrering och justering För att åskådliggöra givarnas funktion används en simuleringa av en dragster. Både roligt och lärorikt. De olika givarna och deras mätprinciper förklaras på ett lättförståligt sätt, där eleven självklart kan prova olika inställningar. 11

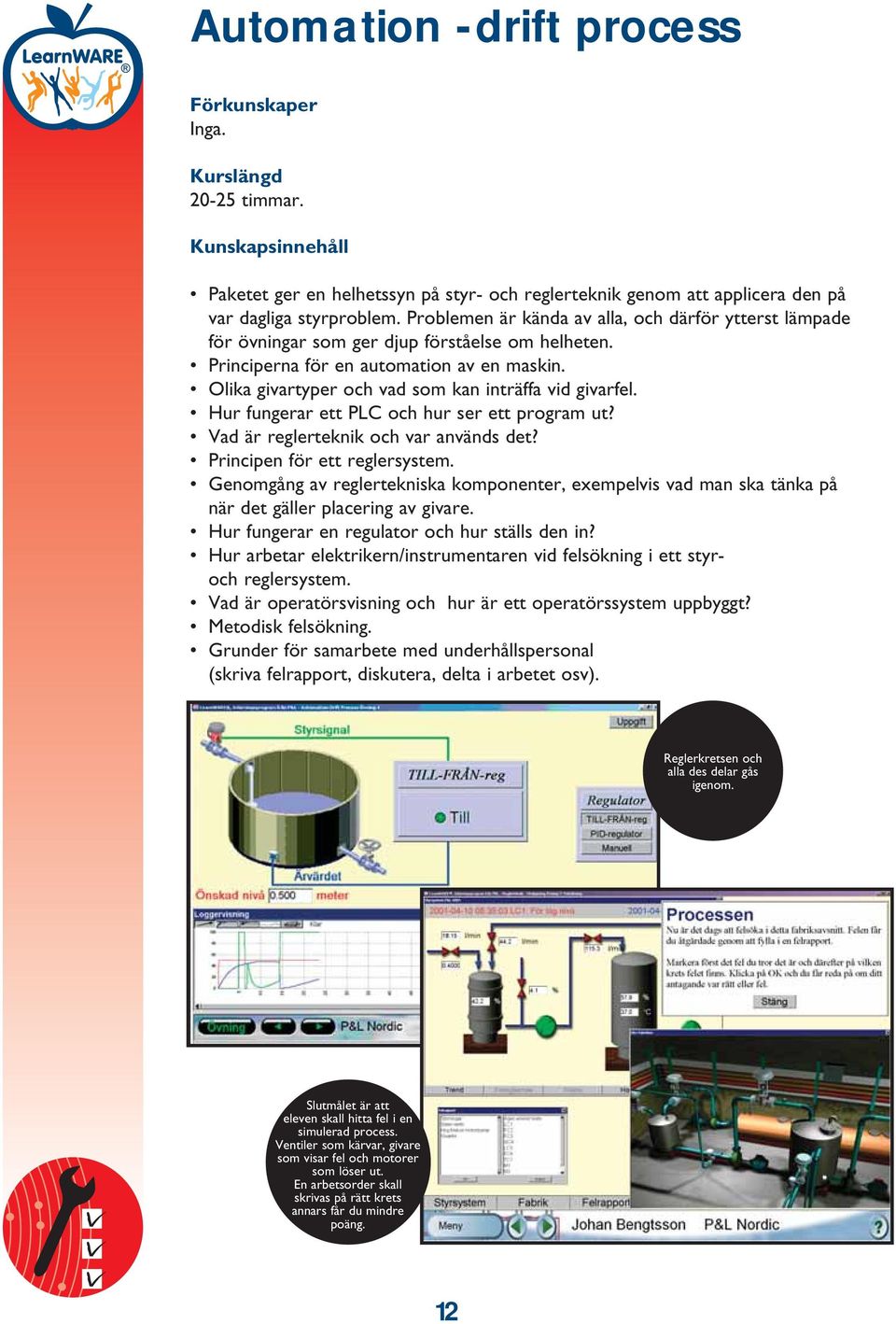

12 Automation -drift process Inga timmar. Paketet ger en helhetssyn på styr- och reglerteknik genom att applicera den på var dagliga styrproblem. Problemen är kända av alla, och därför ytterst lämpade för övningar som ger djup förståelse om helheten. Principerna för en automation av en maskin. Olika givartyper och vad som kan inträffa vid givarfel. Hur fungerar ett PLC och hur ser ett program ut? Vad är reglerteknik och var används det? Principen för ett reglersystem. Genomgång av reglertekniska komponenter, exempelvis vad man ska tänka på när det gäller placering av givare. Hur fungerar en regulator och hur ställs den in? Hur arbetar elektrikern/instrumentaren vid felsökning i ett styroch reglersystem. Vad är operatörsvisning och hur är ett operatörssystem uppbyggt? Metodisk felsökning. Grunder för samarbete med underhållspersonal (skriva felrapport, diskutera, delta i arbetet osv). Reglerkretsen och alla des delar gås igenom. Slutmålet är att eleven skall hitta fel i en simulerad process. Ventiler som kärvar, givare som visar fel och motorer som löser ut. En arbetsorder skall skrivas på rätt krets annars får du mindre poäng. 12

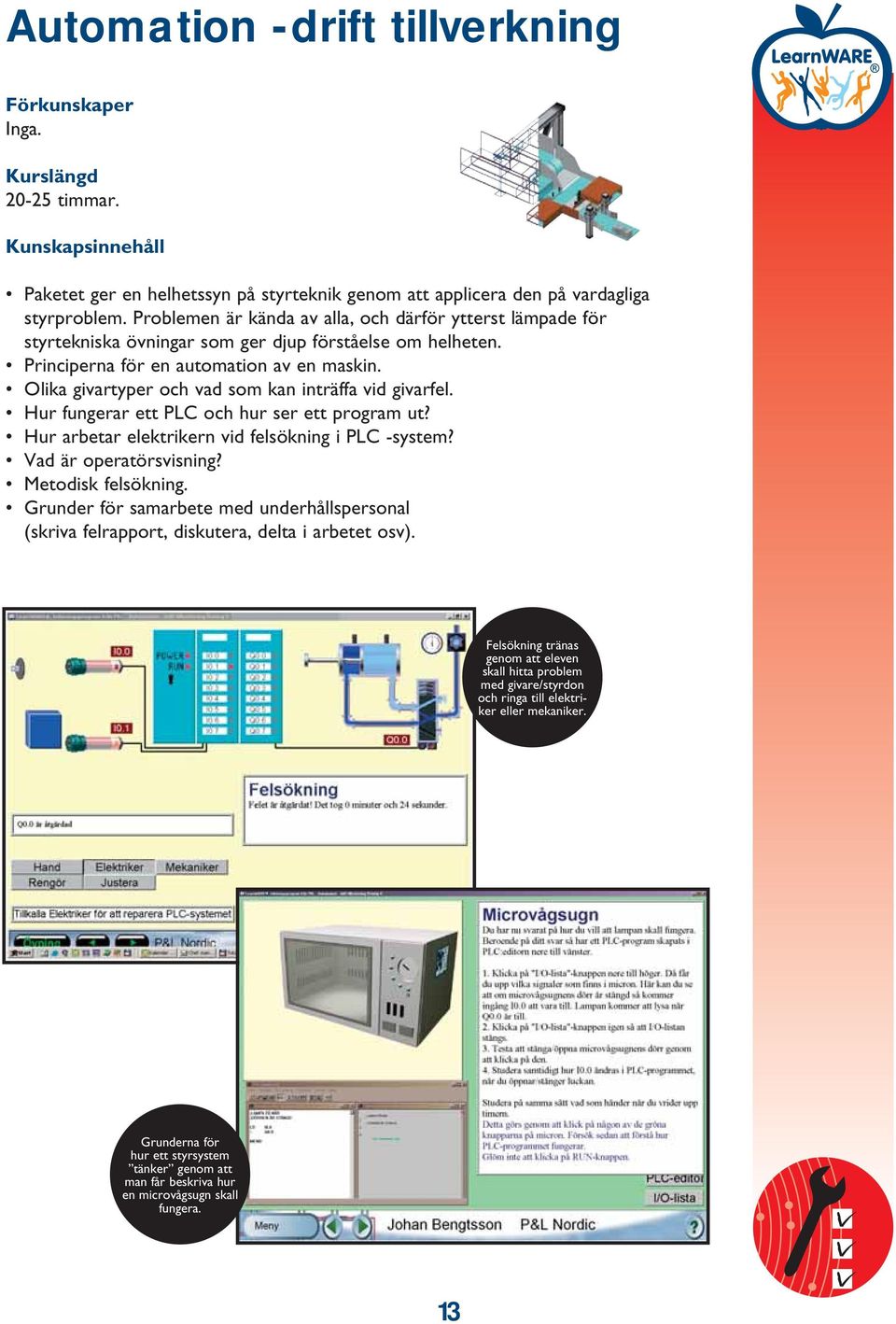

13 Automation -drift tillverkning Inga timmar. Paketet ger en helhetssyn på styrteknik genom att applicera den på vardagliga styrproblem. Problemen är kända av alla, och därför ytterst lämpade för styrtekniska övningar som ger djup förståelse om helheten. Principerna för en automation av en maskin. Olika givartyper och vad som kan inträffa vid givarfel. Hur fungerar ett PLC och hur ser ett program ut? Hur arbetar elektrikern vid felsökning i PLC -system? Vad är operatörsvisning? Metodisk felsökning. Grunder för samarbete med underhållspersonal (skriva felrapport, diskutera, delta i arbetet osv). Felsökning tränas genom att eleven skall hitta problem med givare/styrdon och ringa till elektriker eller mekaniker. Grunderna för hur ett styrsystem tänker genom att man får beskriva hur en microvågsugn skall fungera. 13

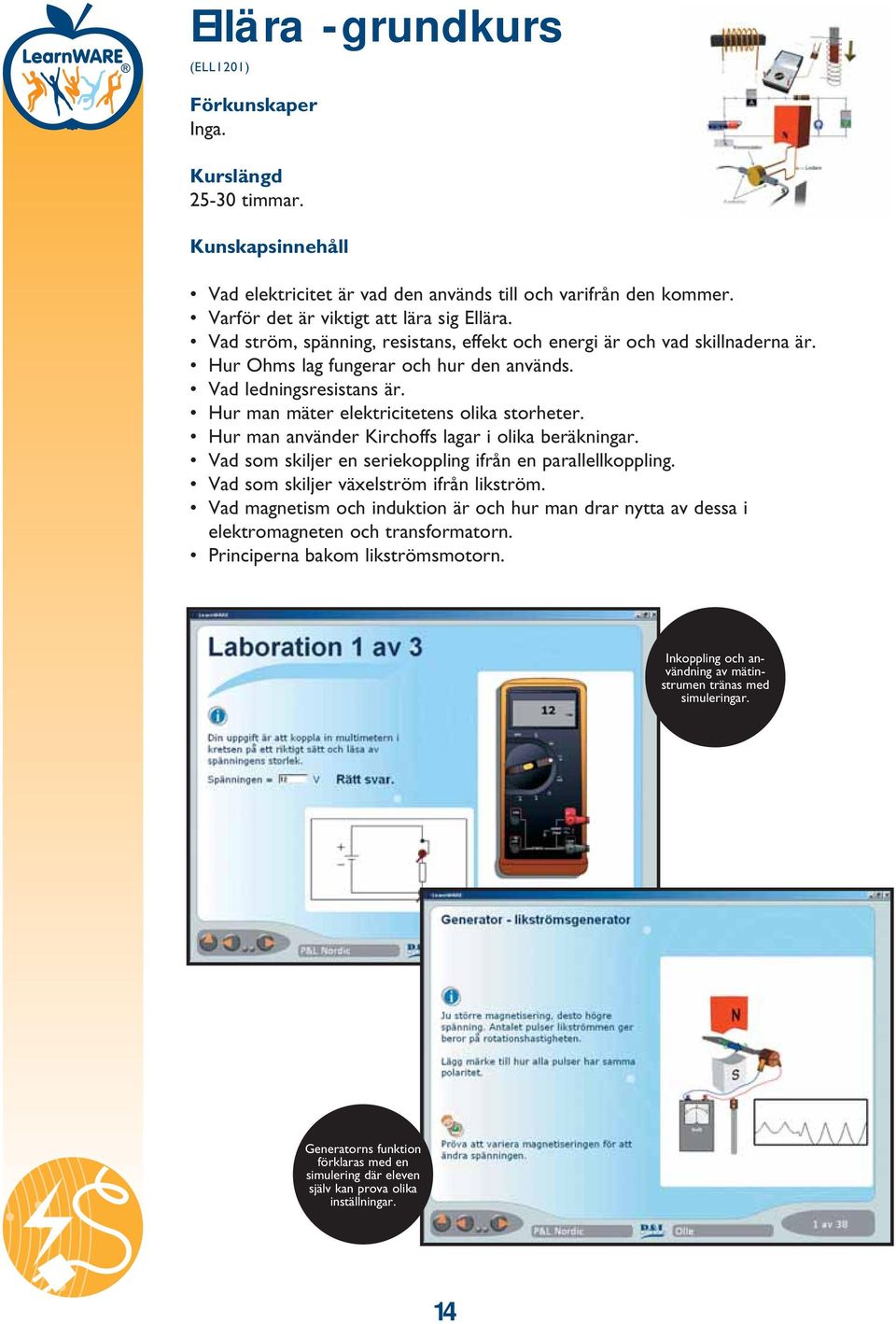

14 Ellära -grundkurs (ELL1201) Inga timmar. Vad elektricitet är vad den används till och varifrån den kommer. Varför det är viktigt att lära sig Ellära. Vad ström, spänning, resistans, effekt och energi är och vad skillnaderna är. Hur Ohms lag fungerar och hur den används. Vad ledningsresistans är. Hur man mäter elektricitetens olika storheter. Hur man använder Kirchoffs lagar i olika beräkningar. Vad som skiljer en seriekoppling ifrån en parallellkoppling. Vad som skiljer växelström ifrån likström. Vad magnetism och induktion är och hur man drar nytta av dessa i elektromagneten och transformatorn. Principerna bakom likströmsmotorn. Inkoppling och användning av mätinstrumen tränas med simuleringar. Generatorns funktion förklaras med en simulering där eleven själv kan prova olika inställningar. 14

15 Ellära -fördjupning (ELL1202) LearnWARE Ellära grundkurs eller motsvarande timmar. Hur utför man mätningar i induktiva och kapacitiva kretsar med hjälp avanaloga och digitala instrument samt med oscilloskop. Hur gör man beräkningar i induktiva och kapacitiva kretsar med användning av formler och visardiagram. Instrumentens inverkan på mätkretsarna På vilka olika sätt elektrisk ström kan alstras. Komponenters egenskaper och användningsområden Hur fasförskjutning uppkommer och vad den har för inverkan, samt hur man påverkar den. Den elektriska strömmens verkningar. Ekonomiska konsekvenser vid t.ex dimensionering. Mer avancerade begrepp beskrivs med simuleringar där eleven själv kan påverka funktionen. Bilder från realistiska industrimiljöer används för att åskådliggöra mätprinciper. 15

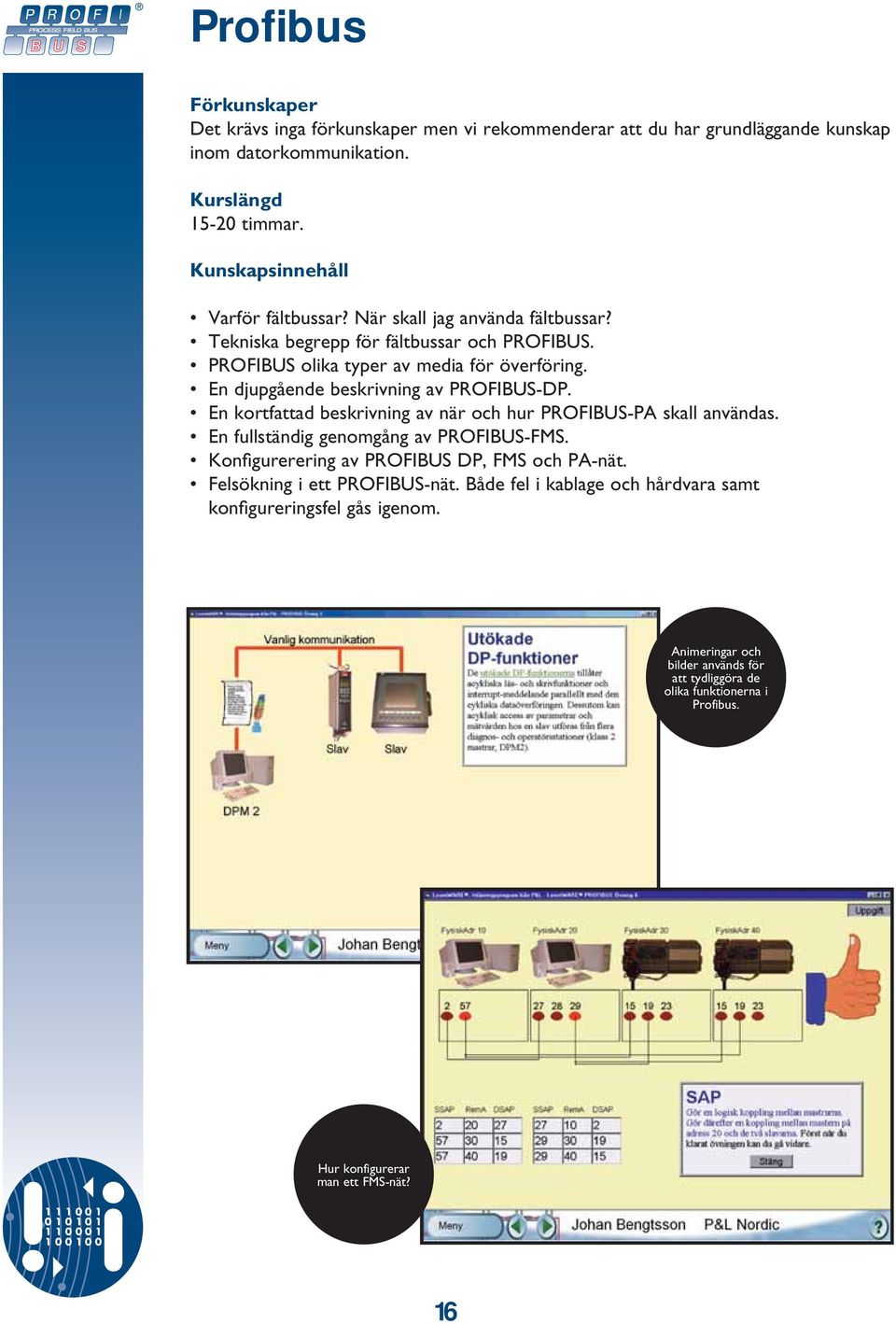

16 Profibus Det krävs inga förkunskaper men vi rekommenderar att du har grundläggande kunskap inom datorkommunikation timmar. Varför fältbussar? När skall jag använda fältbussar? Tekniska begrepp för fältbussar och PROFIBUS. PROFIBUS olika typer av media för överföring. En djupgående beskrivning av PROFIBUS-DP. En kortfattad beskrivning av när och hur PROFIBUS-PA skall användas. En fullständig genomgång av PROFIBUS-FMS. Konfi gurerering av PROFIBUS DP, FMS och PA-nät. Felsökning i ett PROFIBUS-nät. Både fel i kablage och hårdvara samt konfi gureringsfel gås igenom. Animeringar och bilder används för att tydliggöra de olika funktionerna i Profibus. Hur konfigurerar man ett FMS-nät? 16

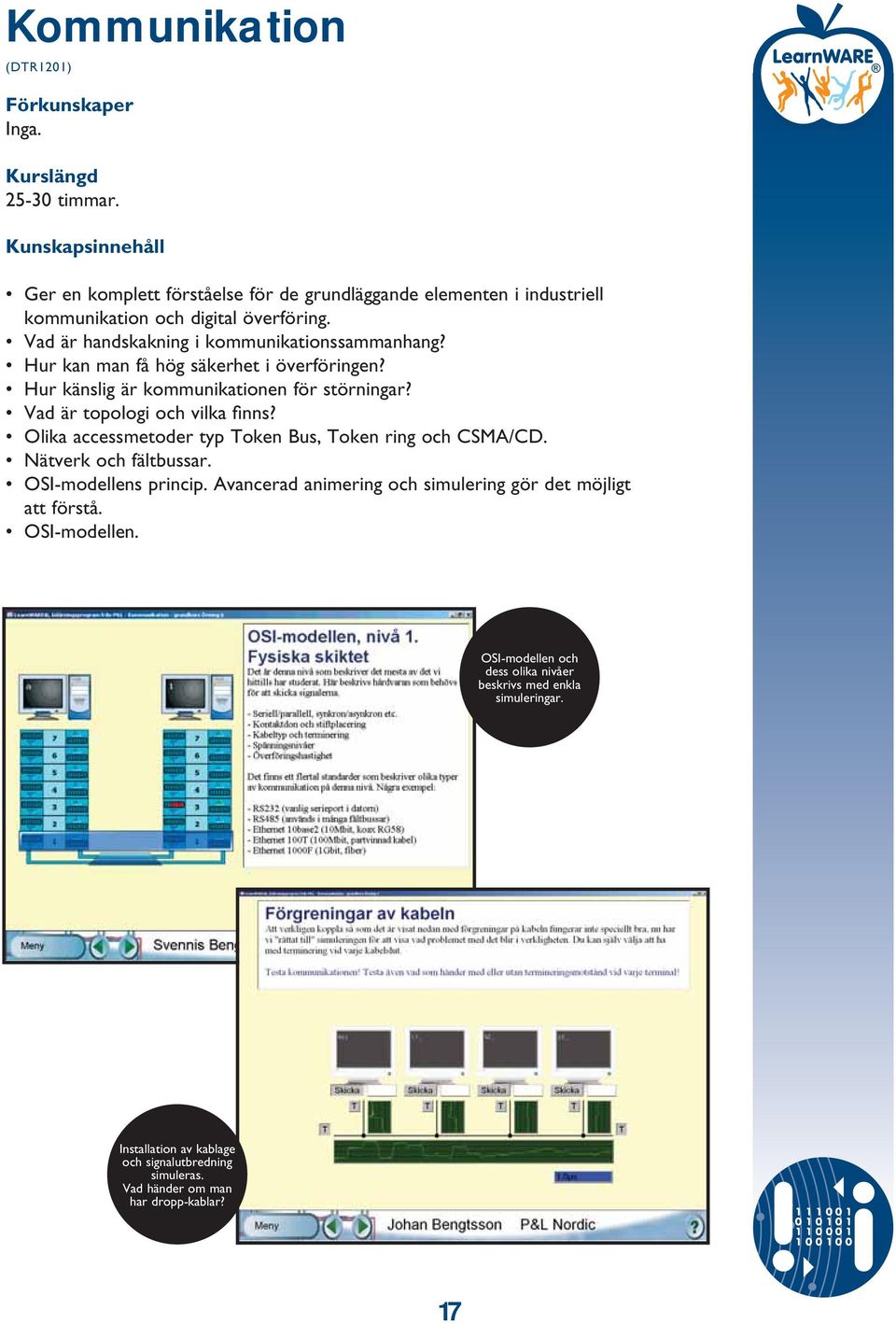

17 Kommunikation (DTR1201) Inga timmar. Ger en komplett förståelse för de grundläggande elementen i industriell kommunikation och digital överföring. Vad är handskakning i kommunikationssammanhang? Hur kan man få hög säkerhet i överföringen? Hur känslig är kommunikationen för störningar? Vad är topologi och vilka fi nns? Olika accessmetoder typ Token Bus, Token ring och CSMA/CD. Nätverk och fältbussar. OSI-modellens princip. Avancerad animering och simulering gör det möjligt att förstå. OSI-modellen. OSI-modellen och dess olika nivåer beskrivs med enkla simuleringar. Installation av kablage och signalutbredning simuleras. Vad händer om man har dropp-kablar? 17

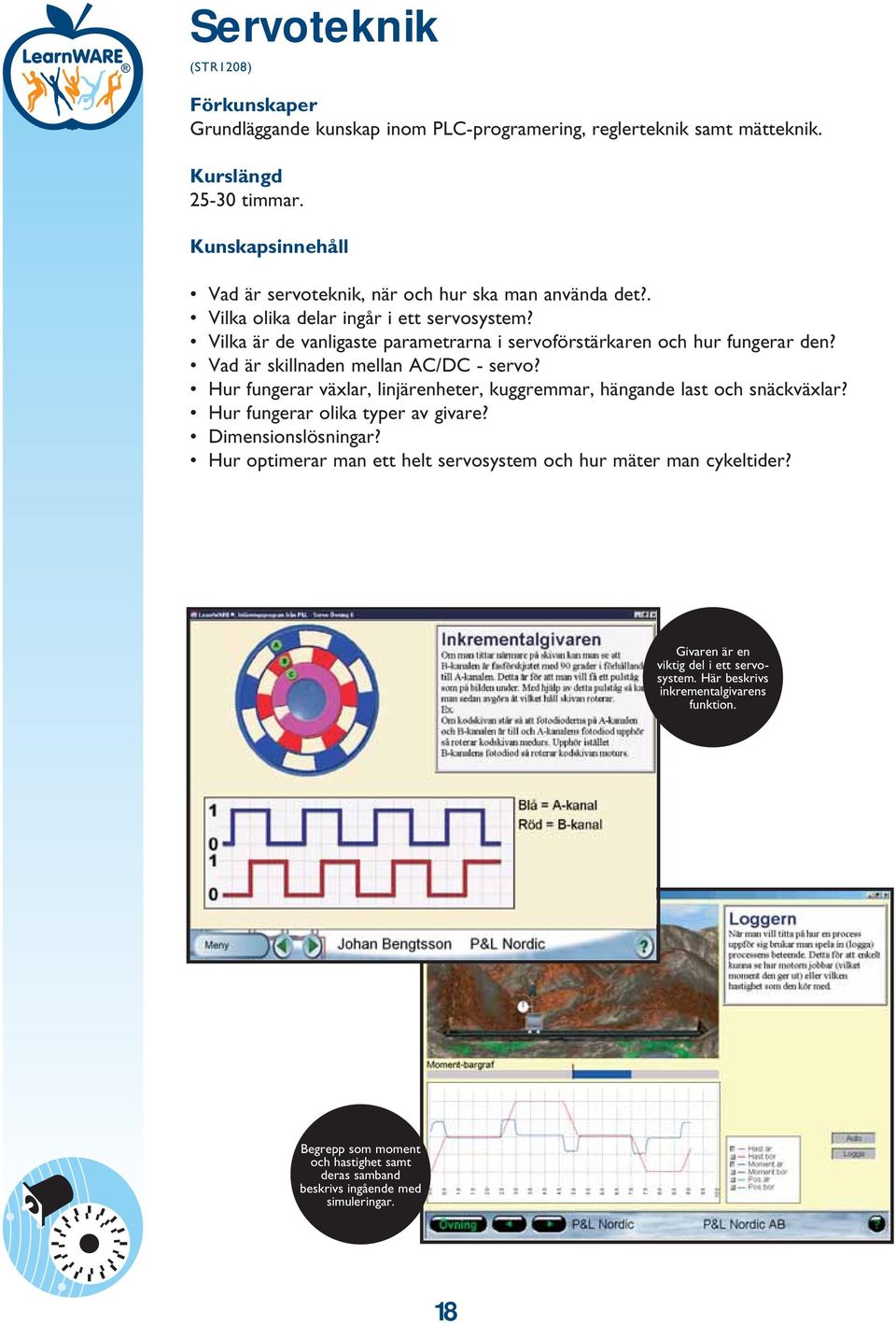

18 Servoteknik (STR1208) Grundläggande kunskap inom PLC-programering, reglerteknik samt mätteknik timmar. Vad är servoteknik, när och hur ska man använda det?. Vilka olika delar ingår i ett servosystem? Vilka är de vanligaste parametrarna i servoförstärkaren och hur fungerar den? Vad är skillnaden mellan AC/DC - servo? Hur fungerar växlar, linjärenheter, kuggremmar, hängande last och snäckväxlar? Hur fungerar olika typer av givare? Dimensionslösningar? Hur optimerar man ett helt servosystem och hur mäter man cykeltider? Givaren är en viktig del i ett servosystem. Här beskrivs inkrementalgivarens funktion. Begrepp som moment och hastighet samt deras samband beskrivs ingående med simuleringar. 18

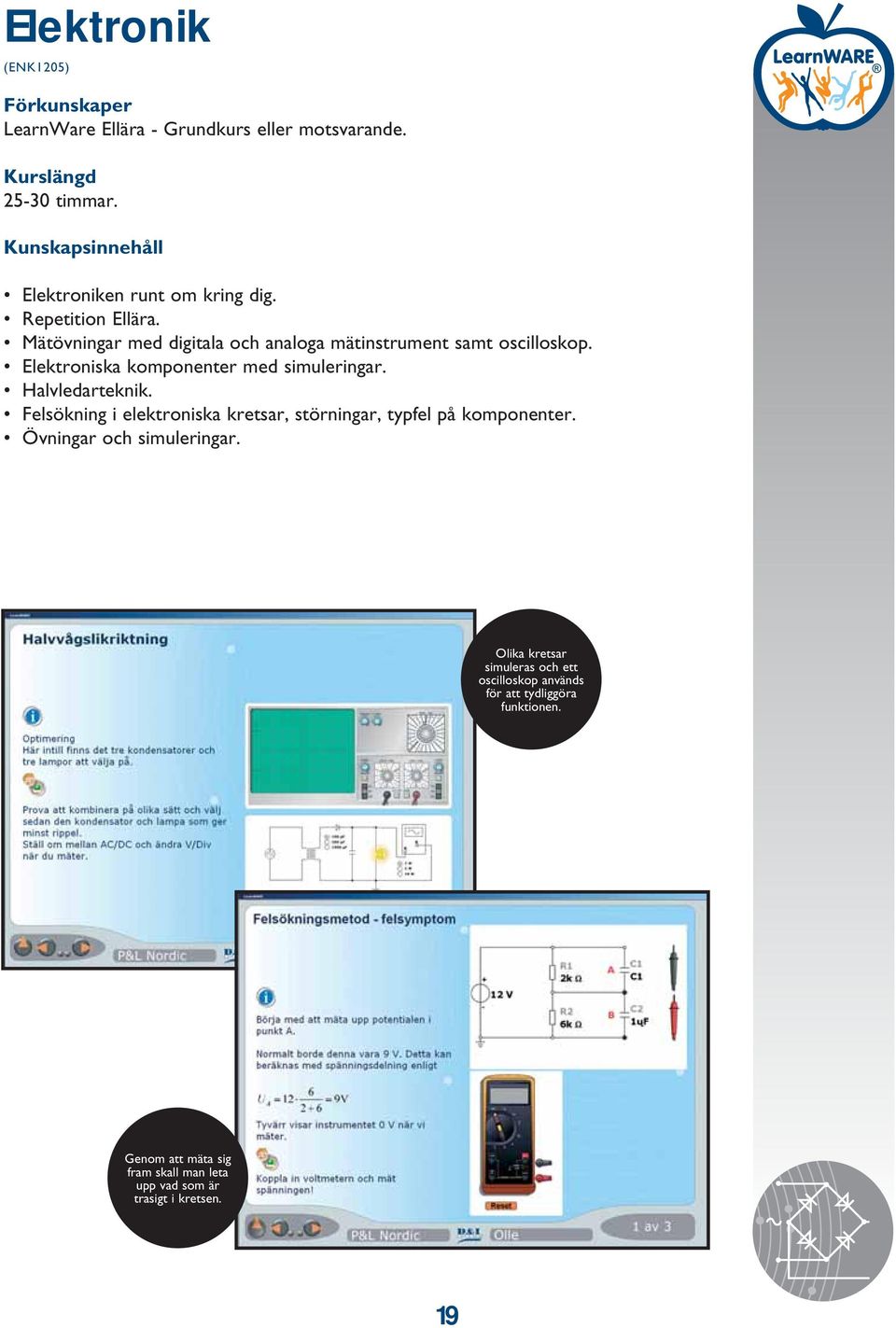

19 Elektronik (ENK1205) LearnWare Ellära - Grundkurs eller motsvarande timmar. Elektroniken runt om kring dig. Repetition Ellära. Mätövningar med digitala och analoga mätinstrument samt oscilloskop. Elektroniska komponenter med simuleringar. Halvledarteknik. Felsökning i elektroniska kretsar, störningar, typfel på komponenter. Övningar och simuleringar. Olika kretsar simuleras och ett oscilloskop används för att tydliggöra funktionen. Genom att mäta sig fram skall man leta upp vad som är trasigt i kretsen. 19

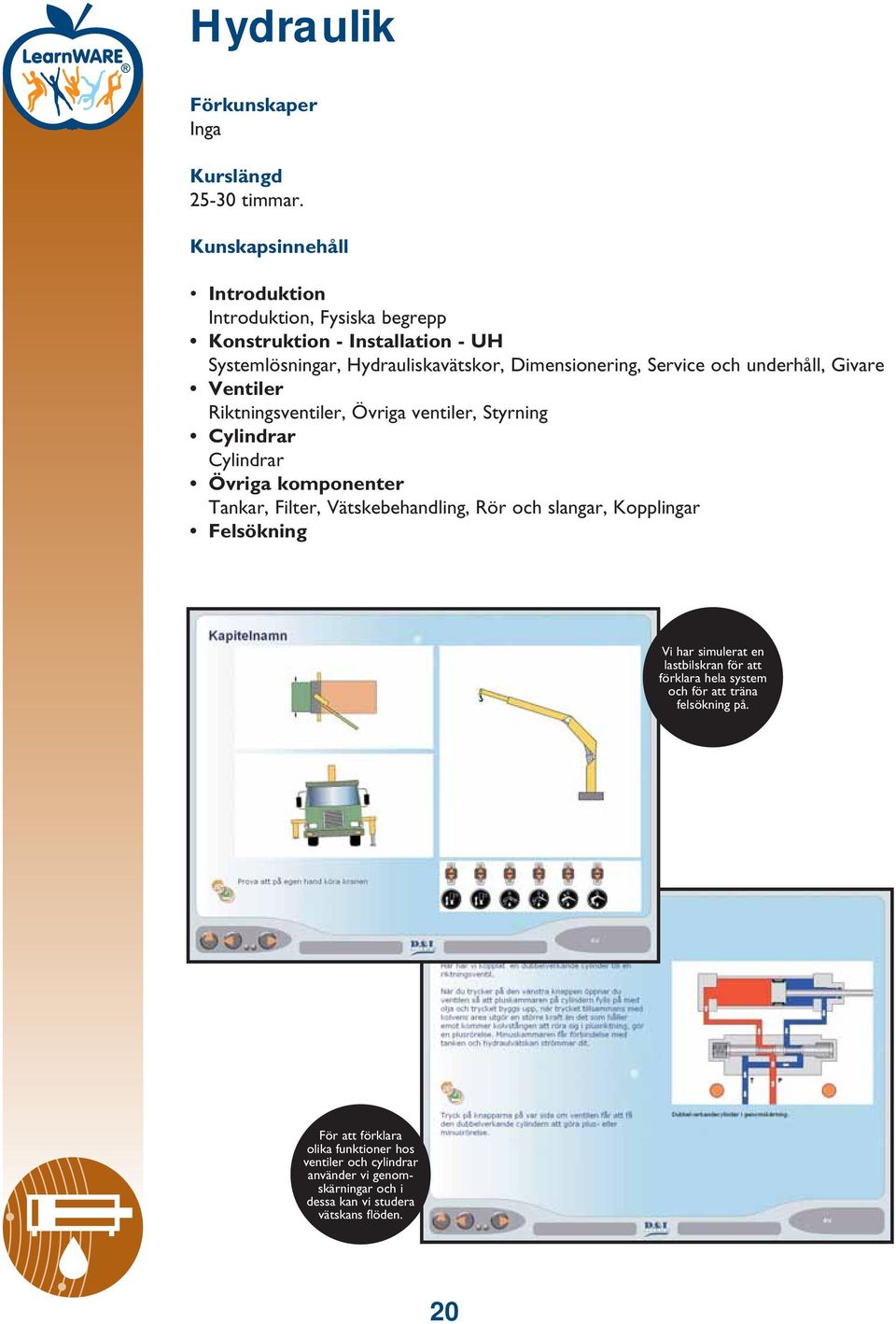

20 Hydraulik Inga timmar. Introduktion Introduktion, Fysiska begrepp Konstruktion - Installation - UH Systemlösningar, Hydrauliskavätskor, Dimensionering, Service och underhåll, Givare Ventiler Riktningsventiler, Övriga ventiler, Styrning Cylindrar Cylindrar Övriga komponenter Tankar, Filter, Vätskebehandling, Rör och slangar, Kopplingar Felsökning Vi har simulerat en lastbilskran för att förklara hela system och för att träna felsökning på. För att förklara olika funktioner hos ventiler och cylindrar använder vi genomskärningar och i dessa kan vi studera vätskans flöden. 20

21 Pneumatik Inga timmar. Introduktion Introduktion, Tryck och kraft Konstruktion - Installation - UH Symboler och schema, Dimensionering, Montering och Underhåll Ventiler Riktningsventiler, Övriga ventiler, Styrning Övriga komponenter Luftdistribuering, Luftbehandling, Slangar och kopplingar Arbetsenheter Linjära, Roterande Felsökning Genom instruktioner att trycka på knappen aktiveras eleven att se hur en enkelverkande cylinder arbetar. För att förstärka förståelsen av symboler och schema simulerar vi deras funktion. 21

22 LearnWARE Interaktiv utbildning LearnWARE, målinriktade självstudier med högsta motivationsfaktor! Fråga de kunder som gått igenom en LearnWARE-kurs! Avancerad Simuleringsmotor kombinerad med lätttillgänglig multimedia ger en verklighetstrogen inlärning som är direkt hämtad ur verkligheten. 22 Studier kan bedrivas på egen hand och i egen takt, vilket medför ökad inlärning och högre motivation. Kraven är idag stora på att aktuell kunskap förmedlas på ett effektivt och anpassat sätt. Utbildningen ska dessutom alltid fi nnas tillgänglig, och vara helt anpassat till den miljö som kunskapen ska användas i. P&L:s programserie LearnWARE ger möjlighet att under bästa tänkbara förhållande inhämta kunskaper inom automation och teknik, både på arbetet och i hemmet. Programmen är utvecklade utifrån våra dagliga erfarenheter i vårt arbete med utbildning inom industrin. På lektionen! I skolan! I hemmet! Här visas hur många procent av kursen som är avklarad. Med Aktivitetspoäng kan man under kursen se hur aktiv eleven varit. Här visas på hur många moduler av alla (10) man är godkänd på. För läraren! Här kan man se hur många gånger eleven varit inne och kört en utbildning. 22 Här kan man sätta premisser för betyg MVG, VG, G och IG.

23 23

24 Elevlicenser till våra LearnWARE En elevlicens krävs för varje kursdeltagare och håller reda på alla aktiviteter som en elev har gjort, eller ska göra. Licensen är personlig och det innebär att kursdeltagaren har en egen licens som han eller hon äger. På så sätt kan man utbilda sig vidare i hemmet efter kursen vilket ger en otroligt bra inlärning. Hur köper man fler elevlicenser? 24 Det gör handledaren genom att slå en signal till oss på P&L. Du ger oss en kod som du läser av i handledarprogrammet. Berätta hur många nya licenser du behöver, så ger vi dig en motkod. Inget behöver skickas. Kan det vara enklare? Kurser Vår pedagogiska grundsyn bygger på effektiv utbildning på den enskilda människans villkor. All utbildning bygger på upplevelsebaserad inlärning, man lär samtidigt som man gör. Genom att använda våra välkända LearnWARE-produkter effektiviserar vi lärprocessen vilket gör att inlärningseffektiviteten blir mycket hög under våra kurser. LearnWARE ger också möjlighet att få med sig en komplett kursdokumentation hem för att på så sätt underhålla och fördjupa kunskapen. P&L Nordic AB Box 252, Hässleholm Telefon: E-post: info@pol.se Hemsida: Version 2.07
