1 APRIL 013

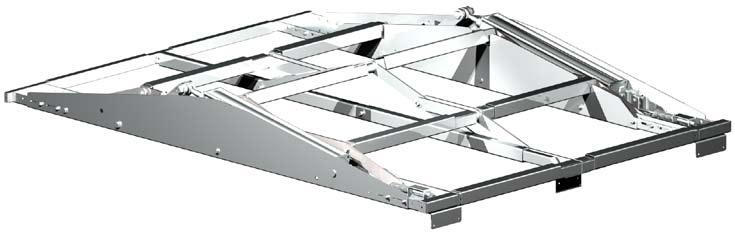

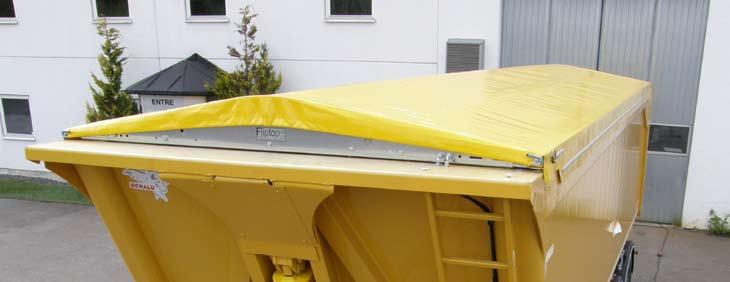

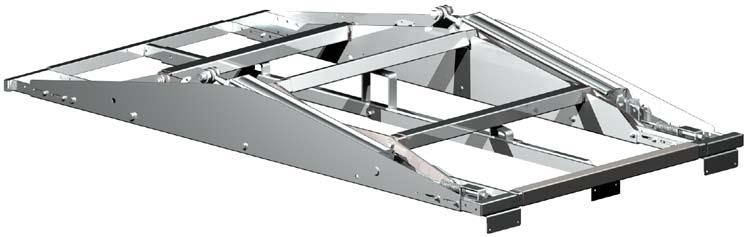

2 Fliptop Taksystem för längder upp till 14m Fliptop är vårt pneumatiska system som öppnas från en sida och frilägger denna helt för lastning. Fliptop manöverras med en luftcylinder fram eller bak beroende på önskemål eller utrymme. Längre system förses med cylinder både fram och bak. Fliptop har ett mekaniskt låssystem som låser taket i stängs läge och automatiskt öppnar när luften kopplas in. Låsningen manövreras av öppningscylindern vilket medför att system med en cylinder endast har lås fram eller bak. Gavlar och de längsgående rören är galvat stål. Alla ledpunkter är lagrade med lagerbussningar och ledpunkterna i botten har smörjnipplar. Luftcylindern följer med systemet men manöverventil ingår ej. Som tillval kan ett flertal pneumatikkomponenter beställas, även kompletta ventilsystem med fjärrstyrning. Normalt manövreras systemet med en handspaksventil 5/3, alternativt elventil med enkel spole 5/ eller dubbel spole 5/3. Arbetstryck är 9bar, beroende på antal cylindrar och längd (exempel 9m dubbelduk = 6bar). Stativ: Fliptop Stativ. Max längd 6,3m, Rörlängd 6m raka, Cylinder i en gavel. Detta ingår: Gavel utan cylinder, Gavel med cylinder, Mittrör, Sidorör, Skruvsats, Förankringsöglor och Strypbackventil i cylindern Fliptop Stativ. Max längd 8,0m, Rörlängd 8m bockade, Cylinder fram och bak. Detta ingår: st Gavel med cylinder, Mittrör, Sidorör, Skruvsats, Förankringsöglor, och Strypbackventiler i cylindrar Fliptop Stativ. Max längd 9,0m, Stödbåge, Rörlängd 9m raka, Cylinder fram och bak. Detta ingår: st Gavel med cylinder, Mittrör, Sidorör, Skruvsats, Förankringsöglor, Mittbåge med yttre rör kopplat och Strypbackventiler i cylindrar Fliptop Stativ. Max längd 10,0m, Stödbåge, Rörlängd 10m raka, Cylinder fram och bak. Detta ingår: st Gavel med cylinder, Mittrör, Sidorör, Skruvsats, Förankringsöglor, Mittbåge med yttre rör kopplat och Strypbackventiler i cylindrar Fliptop Stativ. Max längd 1,0m, Stödbåge, Rörlängd 6m raka, Cylinder fram och bak. Detta ingår: st Gavel med cylinder, Mittrör, Sidorör, Skruvsats, Förankringsöglor, Mittbåge med alla rör kopplade och Strypbackventiler i cylindrar Fliptop Stativ. Max längd 14,0m, Stödbåge, Rörlängd 7m raka, Cylinder fram och bak. Detta ingår: st Gavel med cylinder, Mittrör, Sidorör, Skruvsats, Förankringsöglor, Mittbåge med alla rör kopplade och Strypbackventiler i cylindrar.

3 Kapell: Fliptop Kapell enkelduk. L=5m Tillägg längd över 5m Fliptop Kapell dubbelduk. L=5m Tillägg längd över 5m Fliptop Kapell isolerad. L=5m Tillägg längd över 5m Detta ingår: Kapell och monteringsdetaljer. Tillbehör: Rakt fäste för sidorör Vinkel fäste för sidorör QuickLock, snabblåsning Stopphylsa, QuickLock Skyddsplåt till gavel, galvad 3mm Skyddsplåt till gavel, galvad 5mm

4 350-0 L MAX 6300 Artikellista - art.nr Gavel med cylinder 75 kg Gavel 44 kg 139 FZB Stål rör 50x30x L=00,4 kg/m st Stål rör xx L=00 3,7 kg/m Skruv sats st M8 Låsmutter st M8 Bricka 14 st M10 Låsmutter 8 st M10 Bricka st Förankringsöglor 4 st Repklammer 4 st M8x0 st M8x75 st M10x50 M10x75

5 350-0 L Artikellista - art.nr st Gavel med cylinder 75 kg 139 FZB Stål rör 50x30x L=8000,4 kg/m st Stål rör xx L=8000 3,7 kg/m Skruv sats st M8 Låsmutter st M8 Bricka 14 st M10 Låsmutter 8 st M10 Bricka st Förankringsöglor 4 st Repklammer 4 st M8x0 st M8x75 st M10x50 M10x75

350-0 L 8000-10 000 Artikellista - art.nr.

6 350-0 L Artikellista - art.nr st Gavel med cylinder 75 kg Mittbåge enkel Varmfözinkad 1 kg st 139 FZB Stål rör 50x30x L=00,4 kg/m st Stål rör xx L=00 3,7 kg/m Skruv sats st M8 Låsmutter st M8 Bricka 18 st M10 Låsmutter 36 st M10 Bricka st Förankringsöglor 4 st Repklammer 4 st M8x0 st M8x75 4 st M10x50 M10x75 st M10x80

350-0 L 10 000-14 000 Artikellista - art.nr.

7 350-0 L Artikellista - art.nr st Gavel med cylinder 75 kg Mittbåge helt kopplad 40 kg st 139 FZB Stål rör 50x30x L=00,4 kg/m st Stål rör xx L=00 / L=8000 3,7 kg/m Skruv sats st M8 Låsmutter st M8 Bricka 8 st M10 Låsmutter 56 st M10 Bricka st Förankringsöglor 4 st Repklammer 4 st M8x0 st M8x75 4 st M10x50 4 st M10x75 st Strypventiler

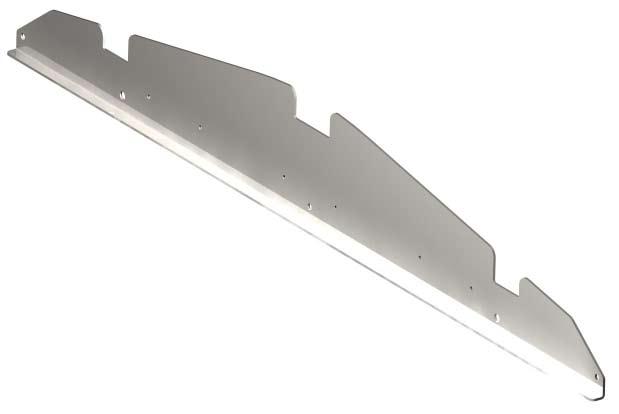

8 350-0 L ~ Artikellista - art.nr Tillbehör Skyddskåpa 14,5 kg Skyddskåpa 8,6 kg Fäste Elförzinkat 0,4 kg Fäste Elförzinkat 0,1 kg QuickLock Rostfritt Stål 1 kg Stopp Rostfritt Stål 0,1 kg
