1 Marin Produkter 2015/2016

2 KATALOGEN INNEHÅLLER PRODUKTER FÖR:

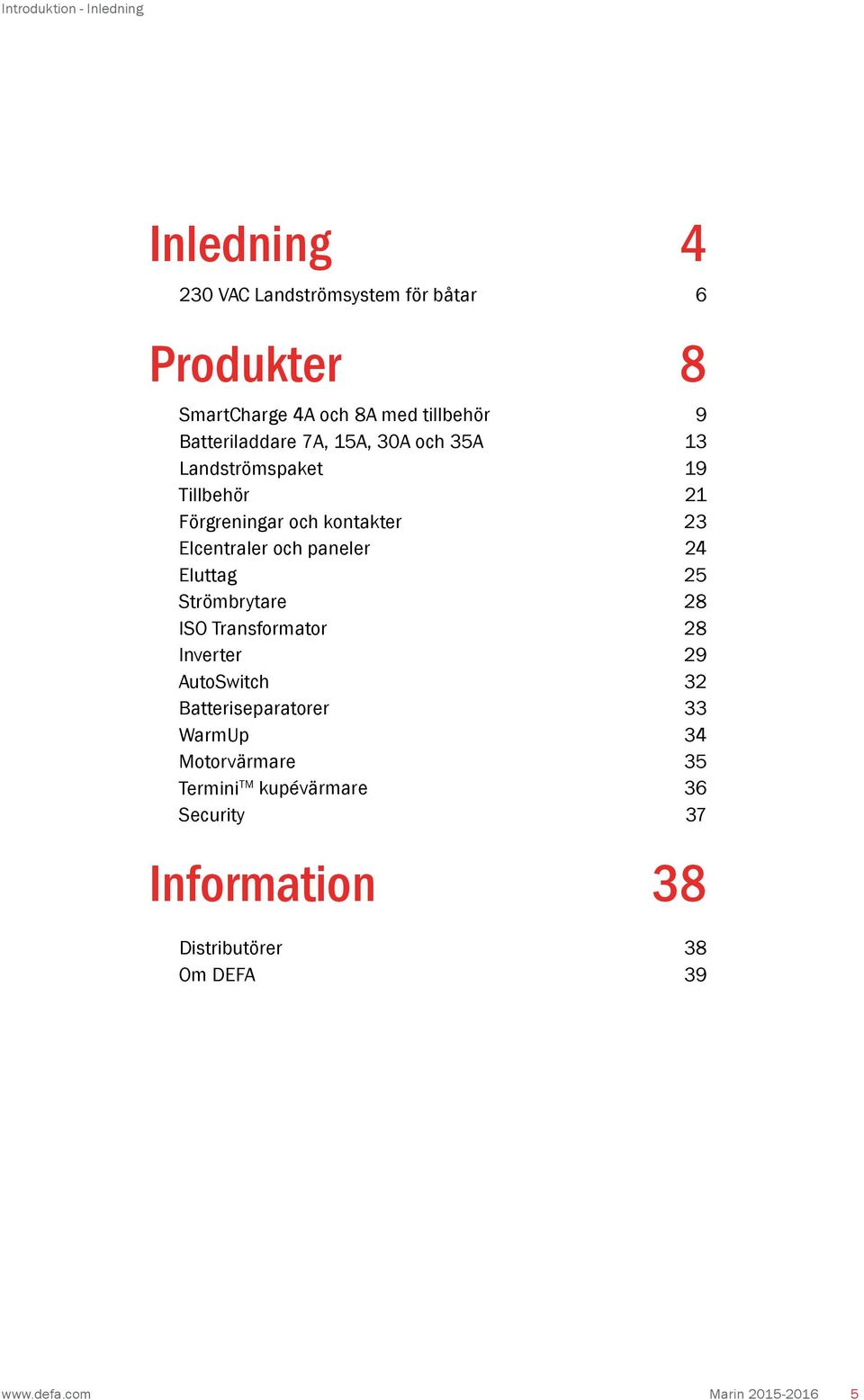

3 Introduktion - Inledning Inledning VAC Landströmsystem för båtar 6 Produkter 8 SmartCharge 4A och 8A med tillbehör 9 Batteriladdare 7A, 15A, 30A och 35A 13 Landströmspaket 19 Tillbehör 21 Förgreningar och kontakter 23 Elcentraler och paneler 24 Eluttag 25 Strömbrytare 28 ISO Transformator 28 Inverter 29 AutoSwitch 32 Batteriseparatorer 33 WarmUp 34 Motorvärmare 35 Termini TM kupévärmare 36 Security 37 Information 38 Distributörer 38 Om DEFA 39 Marin

4 Introduktion - Inledning DEFA PowerSystems Historiskt har strömförsörjning från fastlandet vart ett problem på båtar på grund av de galvaniska strömmarna. Harmonisering och standardisering har resulterat i att riktlinjer för landström och strömförsörjning har införts. REGLER FÖR EL I BÅT Regelverket EN ISO gäller för båtar upp till 24 meter, dessa regler beskriver hur man kommer till rätta med jordproblemen. Det är viktigt att notera att det endast är auktoriserade montörer som får utföra denna typ av installationer ombord. REGLER FÖR INSTALLATION AV LANDSTRÖM ÄR EN NÖDVÄNDIGHET Felaktiga monteringar av jorden från land till båt har i flera tillfällen orsakat olyckor ombord. Det har också skett olyckor där människor har legat i vattnet och strömmen har sökt jord genom kroppen. Införandet av en standard med krav och regler för land och båt är till för att rädda liv. SÅ HÄR LÖSER VI PROBLEMET Gällande regler kräver att det skall vara jordfelsbrytare och säkringar på land och i båten när anläggningen är permanent. Dessutom bör en separator eller skiljebrytare finnas monterad ombord. Detta för att undvika elektrolytisk korrosion i båten och andra båtar i närheten. Det sistnämnda gäller i synnerhet för stål- och aluminiumbåtar. DEFAs målsättning är att vara marknadsledande när det gäller laddning. Vårt koncept går ut på att ge kunden optimal användning av produkter som använder BLY/SYRA (AGM/GEL) batterier. DEFA PowerSystems består av en serie laddningsprodukter som ger användaren maximal nytta av sina batterier. Våra batteriladdare och laddningssystem har under åratal genomgått en kontinuerlig utveckling och DEFA är idag den ledande tillverkaren för de kunder som kräver funktion, flexibilitet, trygghet och högsta kvalitet. För produkter som levereras till räddningsfartyg, livbåtar, utryckningsfordon, elektriska rullstolar och annan livräddande utrustning krävs de strängaste kraven och därmed ställs de även på våra produkter. DEFA PowerSystems har vattentäta och speciellt anpassade kablar med plugin kontakter. Systemet är utvecklat för att underlätta montering av ett komplett 230VAC system i båtar, bussar, lastbilar, mobila enheter och fordon till försvaret. Dessutom levererar vi 42VAC laddningssystem för räddnings och livbåtar. Systemet tar bort behovet av inkopplingsverktyg som betyder att det kan installeras utan assistans av en auktoriserad montör. Systemet är mycket enkelt, pålitligt och slitstarkt. Landströmssystemet för båtar består av batteriladdare i flera olika storlekar, galvanisk isolator som reducerar risker för galvaniska strömmar och en elcentral som innehåller automatsäkring och jordfelsbrytare. Utöver detta levererar vi motorvärmare, kupévärmare, strömbrytare och eluttag som lätt ansluts med pluginsystemet. Vi har både professionella och privata kunder som ställer höga krav på funktion och kvalitet. Kvalitetskontroll, kunskap och nära samarbete med våra kunder är viktigt för utveckling- och produktfilosofi. 12V > 250Ah 12V > 250Ah Undvik skevladdinng i 24V-system. Ladda varje batteri separat med DEFA MarineCharger. 6 Marin

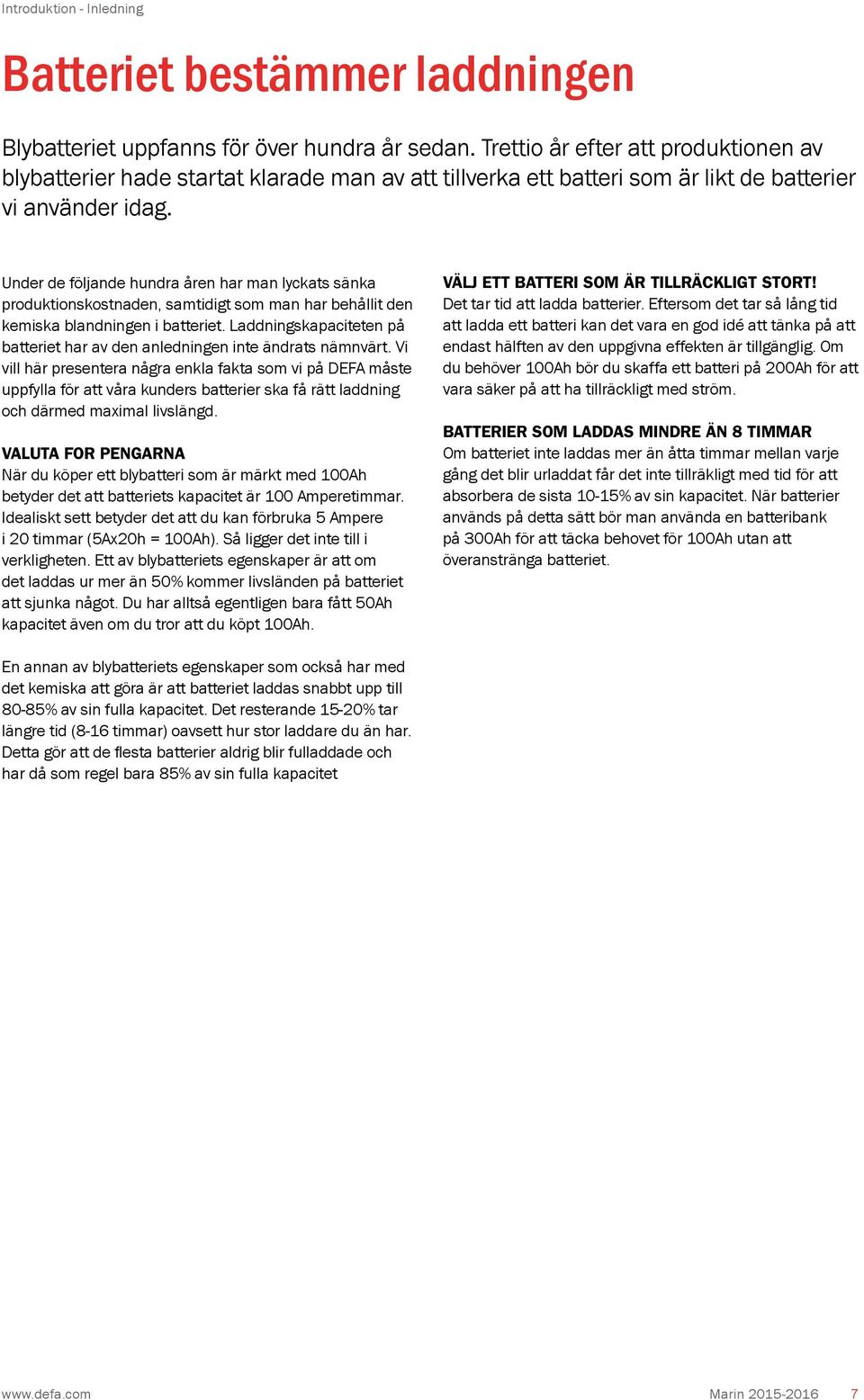

5 Introduktion - Inledning Batteriet bestämmer laddningen Blybatteriet uppfanns för över hundra år sedan. Trettio år efter att produktionen av blybatterier hade startat klarade man av att tillverka ett batteri som är likt de batterier vi använder idag. Under de följande hundra åren har man lyckats sänka produktionskostnaden, samtidigt som man har behållit den kemiska blandningen i batteriet. Laddningskapaciteten på batteriet har av den anledningen inte ändrats nämnvärt. Vi vill här presentera några enkla fakta som vi på DEFA måste uppfylla för att våra kunders batterier ska få rätt laddning och därmed maximal livslängd. VALUTA FOR PENGARNA När du köper ett blybatteri som är märkt med 100Ah betyder det att batteriets kapacitet är 100 Amperetimmar. Idealiskt sett betyder det att du kan förbruka 5 Ampere i 20 timmar (5Ax20h = 100Ah). Så ligger det inte till i verkligheten. Ett av blybatteriets egenskaper är att om det laddas ur mer än 50% kommer livsländen på batteriet att sjunka något. Du har alltså egentligen bara fått 50Ah kapacitet även om du tror att du köpt 100Ah. VÄLJ ETT BATTERI SOM ÄR TILLRÄCKLIGT STORT! Det tar tid att ladda batterier. Eftersom det tar så lång tid att ladda ett batteri kan det vara en god idé att tänka på att endast hälften av den uppgivna effekten är tillgänglig. Om du behöver 100Ah bör du skaffa ett batteri på 200Ah för att vara säker på att ha tillräckligt med ström. BATTERIER SOM LADDAS MINDRE ÄN 8 TIMMAR Om batteriet inte laddas mer än åtta timmar mellan varje gång det blir urladdat får det inte tillräkligt med tid för att absorbera de sista 10-15% av sin kapacitet. När batterier används på detta sätt bör man använda en batteribank på 300Ah för att täcka behovet för 100Ah utan att överanstränga batteriet. En annan av blybatteriets egenskaper som också har med det kemiska att göra är att batteriet laddas snabbt upp till 80-85% av sin fulla kapacitet. Det resterande 15-20% tar längre tid (8-16 timmar) oavsett hur stor laddare du än har. Detta gör att de flesta batterier aldrig blir fulladdade och har då som regel bara 85% av sin fulla kapacitet Marin

6 Introduktion - Inledning 230 VAC landströmsystem för båtar DEFA PowerSystems är utvecklat för att lätt kunna installera och ansluta 230VAC. Systemet förenklar inkopplingen tack vare vattentäta plugin kontakter och speciellt anpassade kablar. Systemet tar bort behovet av inkopplingsverktyg vilket betyder att systemet kan och får installeras av vem som helst trots avsaknad av auktorisation. Systemet är väldigt enkelt, pålitligt och slitstarkt. Systemet består av en elcentral som innehåller jordfelsbrytare, säkring, strömbrytare och galvanisk isolator som reducerar risken för galvansik korrosion och jordläckage från landströmssystemet. För att uppnå 100% skydd mot galvanisk korrosion måste en ISO Trafo installeras. DEFA PowerSystems är modulbaserat, något som förenklar inkoppling av extra utrustning som t.ex. motorvärmare. INVERTER S. 29 ISO TRANSFORMATOR S. 28 ELCENTRAL S. 24 El-sentral 230VAC DYNAPLATE S Marin

7 Introduktion - Inledning ELUTTAG S. 25 STYRENHET KUPÉFLÄKT S. 36 BATTERILADDARE S. 13 FÄRRAVLÄSARE S. 13 MOTORVÄRMARE S. 35 Marin

8 Produkter 8 SmartCharge 9 SmartCharge 4A och 8A 10 SmartCharge tilbehör och borddisplay 11 SmartCharge tillbehör 12 MarineCharger 1x7 13 MarineCharger 2x7 14 MarineCharger 1x15 15 MarineCharger 2x15 16 MarineCharger 1x35A 17 MarineCharger 2x35A 18 Landströmspaket 19 Intags- och landströmskablar 21 PlugIn skarvkablar 22 PlugIn förgreningar och kontakter 23 Elcentraler och paneler 24 Eluttag 25 PlugIn eluttag och säkring 26 Ramar och eluttag 27 Strömbrytare och dimmer 28 ISO transformator 28 Inverter 29 AutoSwitch 32 Batteriseparatorer 33 WarmUp 34 Motorvärmare 35 Termini TM kupéfläktar 36 Security 37

9 Produkter - SmartCharge Vinnare av Norsk Designråds Merket for god design 2013 och Design-for-alle-prisen FELINDIKERING LADDNINGSSTATUS VAL FÖR AGM/ GEL BATTERIER PÅ/AV KNAPP LADDKLÄMMOR AV HÖG KVALITET LÄTT ATT ANVÄNDA Endast en knapp; på eller av Användarvänlig bakgrundsbelyst display. Anpassar sig automatiskt till storleken (Ah) på batteriet. Laddningsindikator för batteristatus. Integrerade kabelspår för enkel förvaring. Kommer aldrig att överladda ditt batteri. Temperaturkompenserat laddningsförlopp. INSTRUKTIONER KAPSLINGSKLASS IP65 INTEGRERAD KABEL MAGNETISK OCH GUMMERAD UNDERSIDA FÖR SKYDD MOT REPOR Marin

10 Produkter - SmartCharge SmartCharge 4A DEFA SmartCharge är en säker, effektiv och smart lösning för de flesta laddningssituationer. Anslut laddaren till elnätet, sätt laddklämmorna på batteriet och tryck på PÅ-knappen. SmartCharge läser av batteriet du kopplar till och anpassar laddningen efter batteriets laddningsnivå, storlek på batteriet och omgivningens temperatur. Enklare kan det inte bli. När du är färdig rullar du upp kablarna i spåren, sätter fast laddningsklämmorna på kåpan och så är laddaren redo att användas nästa gång, behändigt packad i kompakt format. SmartCharge 4A Art.nr Höjd/Bredd/Djup - mm 210/90/54 Vikt - gr 620 Kapslingsklass - IP 65 SmartCharge 8A SmartCharge 8A är en lite större och dubbelt så kraftfull laddare som lämpar sig för laddning av batterier i bil och båt. SmartCharge 8A Art.nr Höjd/Bredd/Djup - mm 235/90/54 Vikt - gr 750 Kapslingsklass - IP 65 LADDNING AV BATTERIER MED LÅG SPÄNNING När batteriet är nästan urladdat är det SmartCharge 8 du behöver. Den laddar 12V-batterier med en batterispänning från 2V. LADDNING FÖR BÅDE STORA OCH SMÅ BATTERIER SmartCharge 8 är en kompakt 8A laddare, som lämpar sig för batterier från 8Ah till 225Ah. Den är endast 2,5cm högre än SmartCharge 4, i övrigt likadan i form och användarvänlighet. POWERSUPPLY Någon gång behöver du tillgång till en kontinuerlig strömkälla, till exempel vid batteribyte på bilen. PowerSupply lämpar sig när du inte vill förlora all ström och nollställa inställningarna i bilen, eller om du bara vill driva en 12V enhet som en kylbox. SmartCharge 8 har denna funktion som du enkelt aktiverar genom att hålla ned PÅ-knappen i 5 sekunder. Då vill laddaren automatiskt leverera 13,6V och max 8A. Detta indikeras genom att alla 5 fält i LED indikatorn kommer att vandrande blinka. 12 Marin

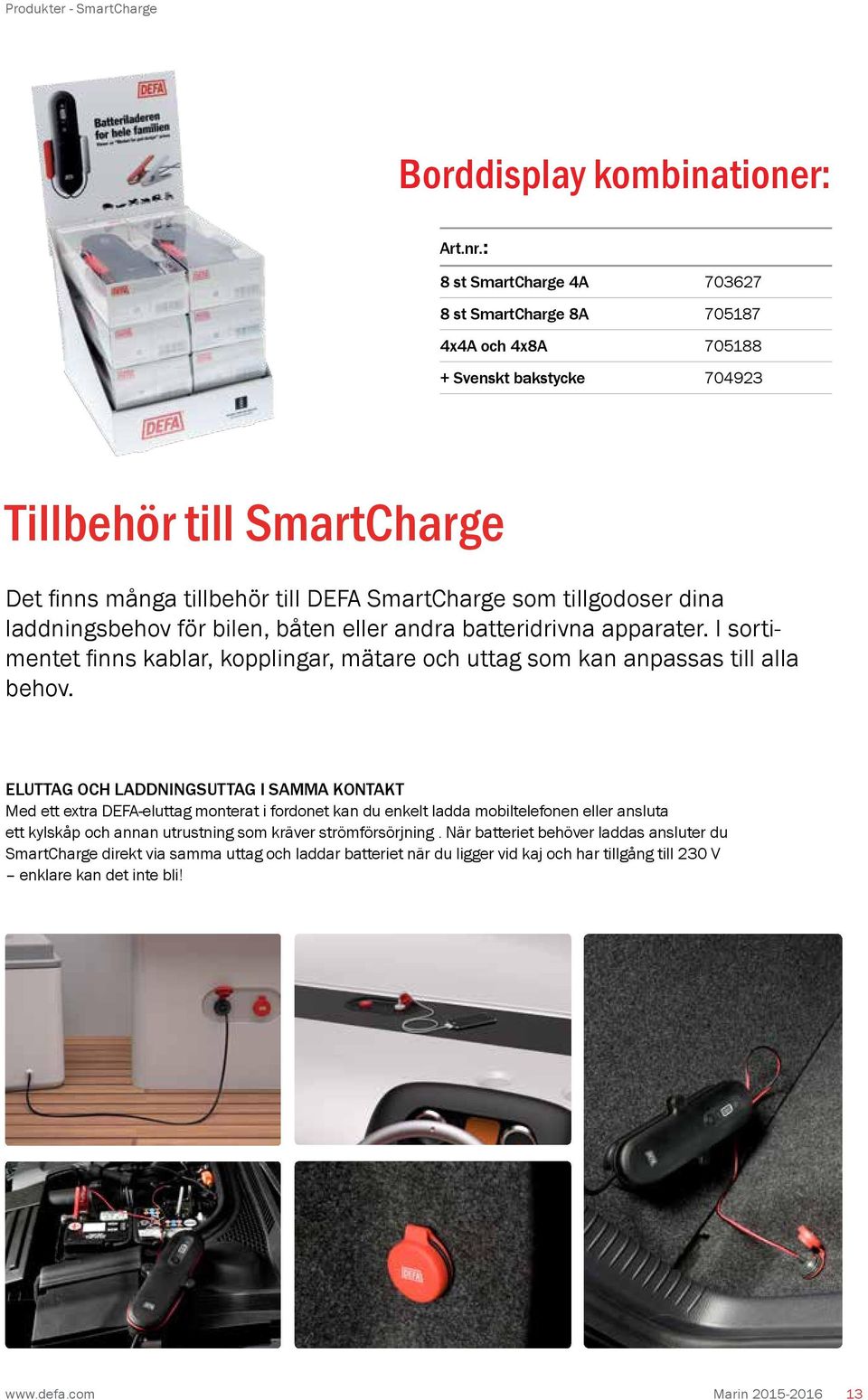

11 Produkter - SmartCharge Borddisplay kombinationer: Art.nr.: 8 st SmartCharge 4A st SmartCharge 8A x4A och 4x8A Svenskt bakstycke Tillbehör till SmartCharge Det finns många tillbehör till DEFA SmartCharge som tillgodoser dina laddningsbehov för bilen, båten eller andra batteridrivna apparater. I sortimentet finns kablar, kopplingar, mätare och uttag som kan anpassas till alla behov. ELUTTAG OCH LADDNINGSUTTAG I SAMMA KONTAKT Med ett extra DEFA-eluttag monterat i fordonet kan du enkelt ladda mobiltelefonen eller ansluta ett kylskåp och annan utrustning som kräver strömförsörjning. När batteriet behöver laddas ansluter du SmartCharge direkt via samma uttag och laddar batteriet när du ligger vid kaj och har tillgång till 230 V enklare kan det inte bli! Marin

12 Produkter - SmartCharge 12V Batteriindikator Art.nr Längd - mm 48 Diameter - mm 2 28 Kapslingsklass - IP 65 12V Mini laddningskabel Art.nr Längd - m 1,3 Kabelarea - mm 2 1,3 Kapslingsklass - IP 65 12V Mini laddningskabel med klemmor Art.nr Längd - m 1,3 Kabelarea - mm 2 1,3 Kapslingsklass - IP 65 12V Laddningskontakt Art.nr Längd - m 2,0 Kabelarea - mm 2 2,5 Kapslingsklass - IP 65/20 12V Laddningskabel Art.nr Längd - m 0,75 Kabelarea - mm 2 1,3 Kapslingsklass - IP 65 12V Laddningskabel kit Art.nr Innehåll och Marin

13 Produkter - Batteriladdare 7A, 15A, 30A och 35A MarineCharger 1x7 DEFA MarineCharger 1x7 är en 12V/7A batteriladdare. Laddaren passar för fast montering i fartyg med batteristorlek upp till 200Ah. Den tar bort skillnaden mellan nätjord och batteriet (dubbelisolerad). DEFA MultiCharger 1x7 klarar parallell belastning upp till 5A, samtidigt som den laddar batteriet. Laddningsspänningen är temperaturkompenserad. DEFA MultiCharger 1x7 är fylld med gjutmassa och är därför 100% vattentät. MarineCharger 1x7 Art.nr. med PlugIn Art.nr. med Schuko Nätspänning - VAC/Hz 230/50-60 Laddspänning - VDC 14,4 Underhållsladdning - VDC 13,5 Laddningsström - A 7 Höjd/Bredd/Djup - mm 147/100/40 Vikt - kg 1,0 Kapslingsklass (PlugIn/Schuko) - IP 44/67 Fjärravläsare m/ 10m kabel Art.nr. (för 1 batteri) Fjärravläsare visar status på laddning av ett batteri med rött, gult eller grönt ljus. S1: Röd - Huvudladdning S2: Röd - Huvudladdning S3: Gul - Toppladdning: mer än 80% laddat S4: Grön - Underhållsladdning S5: Röd blinkande - Fei/Polvänt S6: Orange blinkande - Batteri ej tillkopplat Marin

14 Produkter - Batteriladdare 7A, 15A, 30A och 35A MarineCharger 2x7 DEFA MarineCharger 2x7 är en 12V/2x7A batteriladdare. Laddaren passar för fast montage i fartyg med batteristorlekar upp till 400Ah. Den tar bort skillnaden mellan nätjord och batteriet (dubbelisolerad). DEFA MarineCharger 2x7 klarar parallell belastning upp till 10A, samtidigt som den laddar batteriet. Laddningsspänningen är temperaturkompenserad. DEFA MarineCharger 2x7 är fylld med gjutmassa och är därför 100% vattentät. Laddaren passar för 24 V-anläggningar.. MarineCharger 2x7 Art.nr. med PlugIn Art.nr. med Schuko Nätspänning - VAC/Hz 230/50-60 Laddspänning - VDC 14,4 Underhållsladdning - VDC 13,5 Laddström- A 14/2x7 Höjd/Bredd/Djup - mm 155/185/40 Vikt - kg 1,7 Kapslingsklass (PlugIn/Schuko) - IP 44/67 Fjärravläsare m/ 10m kabel Art.nr. (för 2 batterier) Fjärravläsare visar status på laddning av två batterier med rött, gult eller grönt ljus. 12V SYSTEM 24V SYSTEM Bilderna visar optimal laddning av en 24V anläggning där varje batteri laddas separat. Detta för att undgå skevladdning. Laddaren kan med sammankopplade utgångar användas som en 12V14A laddare. Laddningsförlopp - varje kanal har samma laddningsförlopp som MarineCharger 1x7. 16 Marin

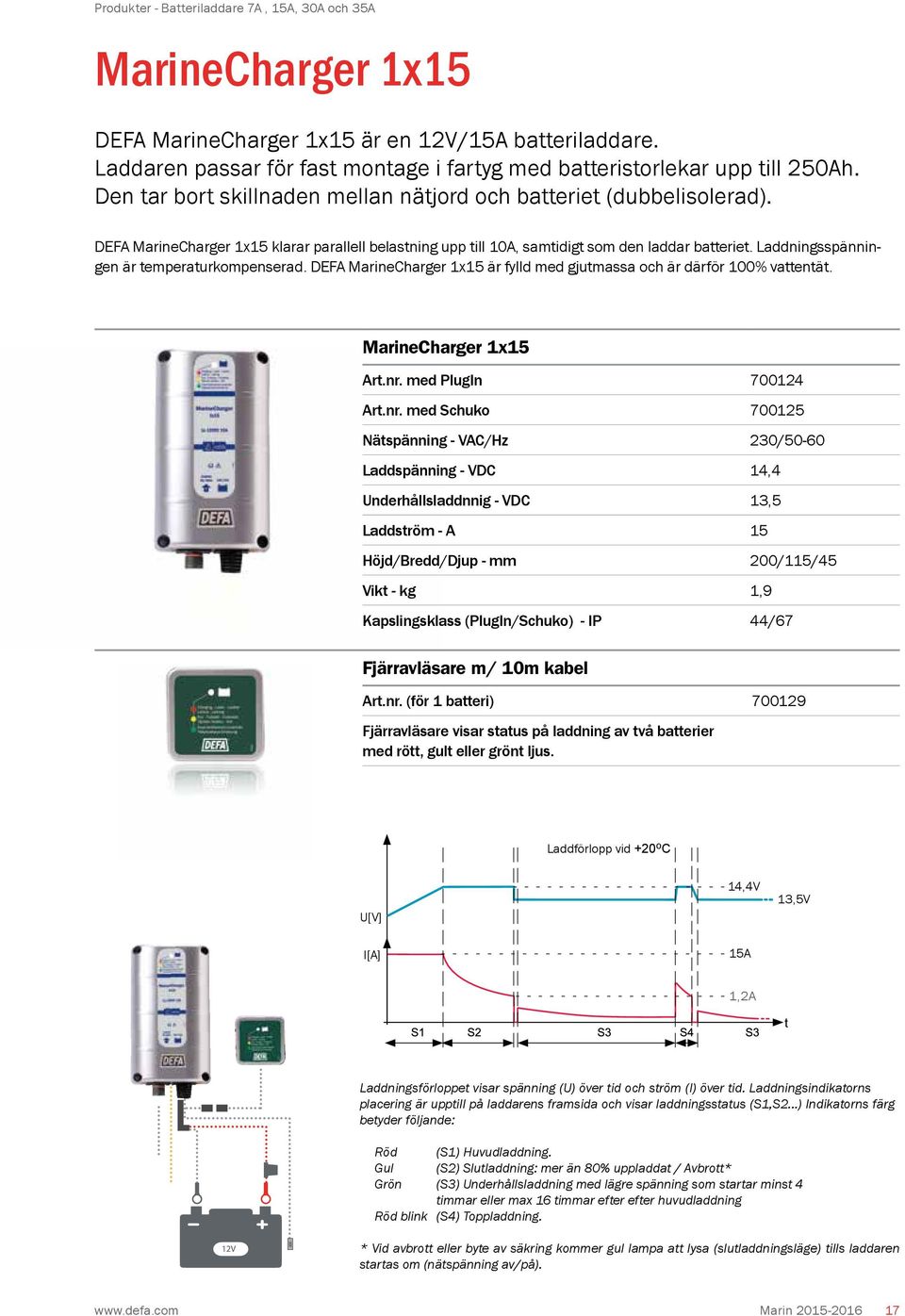

15 Produkter - Batteriladdare 7A, 15A, 30A och 35A MarineCharger 1x15 DEFA MarineCharger 1x15 är en 12V/15A batteriladdare. Laddaren passar för fast montage i fartyg med batteristorlekar upp till 250Ah. Den tar bort skillnaden mellan nätjord och batteriet (dubbelisolerad). DEFA MarineCharger 1x15 klarar parallell belastning upp till 10A, samtidigt som den laddar batteriet. Laddningsspänningen är temperaturkompenserad. DEFA MarineCharger 1x15 är fylld med gjutmassa och är därför 100% vattentät. MarineCharger 1x15 Art.nr. med PlugIn Art.nr. med Schuko Nätspänning - VAC/Hz 230/50-60 Laddspänning - VDC 14,4 Underhållsladdnnig - VDC 13,5 Laddström - A 15 Höjd/Bredd/Djup - mm 200/115/45 Vikt - kg 1,9 Kapslingsklass (PlugIn/Schuko) - IP 44/67 Fjärravläsare m/ 10m kabel Art.nr. (för 1 batteri) Fjärravläsare visar status på laddning av två batterier med rött, gult eller grönt ljus. Laddförlopp vid +20 o C U[V] 14,4V 13,5V I[A] 15A 1,2A t Laddningsförloppet visar spänning (U) över tid och ström (I) över tid. Laddningsindikatorns placering är upptill på laddarens framsida och visar laddningsstatus (S1,S2...) Indikatorns färg betyder följande: Röd (S1) Huvudladdning. Gul (S2) Slutladdning: mer än 80% uppladdat / Avbrott* Grön (S3) Underhållsladdning med lägre spänning som startar minst 4 timmar eller max 16 timmar efter efter huvudladdning Röd blink (S4) Toppladdning. * Vid avbrott eller byte av säkring kommer gul lampa att lysa (slutladdningsläge) tills laddaren startas om (nätspänning av/på). Marin

16 Produkter - Batteriladdare 7A, 15A, 30A och 35A MarineCharger 2x15 DEFA MarineCharger 2x15 är en 12V/2x15A batteriladdare. Laddaren passar för fast montage i fatyg med batteristorlekar upp till 500Ah. Den tar bort skillnaden mellan nätjord och batteriet (dubbelisolerad) DEFA MarineCharger 2x15 klarar parallell belastning upp till 20A, samtidigt som den laddar batteriet. Laddningsspänningen är temperaturkompenserad. DEFA MarineCharger 2x15 är fylld med gjutmassa och är därför 100% vattentät. Laddaren är optimal för 24V anläggningar. MarineCharger 2x15 Art.nr. med PlugIn Art.nr. med Schuko Nätspänning - VAC/Hz 230/50-60 Laddspänning - VDC 14,4 Underhållsladdning - VDC 13,5 Laddström - A 30/2x15 Höjd/Bredd/Djup - mm 200/215/45 Vikt - kg 3,5 Kapslingsklass (PlugIn/Schuko) - IP 44/67 Fjärravläsare m/ 10m kabel Art.nr. (för 2 batterier) Fjärravläsare visar status på laddning av två batterier med rött, gult eller grönt ljus. 12V SYSTEM 24V SYSTEM Bilderna visar optimal laddning av en 24V anläggning där varje batteri laddas separat. Detta för att undgå skevladdning. Laddaren kan med sammankopplade utgångar användas som en 12V/30A laddare.. 18 Marin

17 Produkter - Batteriladdare 7A, 15A, 30A och 35A MarineCharger 1x35A DEFA MarineCharger 1x35A är en kraftig och kompakt laddare som är enkel att montera - i både båtar och större fartyg. Den är tillverkad för att tåla tuffa förhållanden och är både driftsäker och trygg att använda. För att öka flexibiliteten kan man välja längd på kablarna. Dessa beställs utöver själva laddaren vilken levereras utan kablar. MarineCharger 1x35A NYHET! Art.nr. med PlugIn 1x35A Nätspänning VAC/Hz 230/50-60 Temperaturområde - o C Laddspänning* S1 - VDC 14,4 Underhållsspänning S2 - VDC 13,5 Max laddström - A 35 Max batteristorlek - Ah 1000 Kapslingsklass - IP 44 Vikt - kg 2 Höjd/Bredd/Djup - mm Godkänd enligt: 200x98x53 EN , EN , EN , EN , EN /2 12V SYSTEM TILLBEHÖR Art.nr m Laddkabel m Laddkabel m Laddkabel m Laddkabel m Fjärravläsare m Fjärravläsare m Fjärravläsare m Fjärravläsare Övergång Schuko - PlugIn Marin

18 Produkter - Batteriladdare 7A, 15A, 30A och 35A MarineCharger 2x35A DEFA MarineCharger 2x35A är en kraftig och kompakt laddare som är enkel att montera - i både båtar och större fartyg. Den är tillverkad för att tåla tuffa förhållanden och är både driftsäker och trygg att använda. För att öka flexibiliteten kan man välja längd på kablarna. Dessa beställs utöver själva laddaren vilken levereras utan kablar. MarineCharger 2x35A NYHET! Art.nr. med PlugIn 2x35A Nätspänning - VAC/Hz 230/50-60 Temperaturområde - o C Laddspänning* S1 - VDC 14,4 Underhållsladdning S2 - VDC 13,5 12V SYSTEM Max laddspänning - A Max batteriastorlek- Ah 2x35 Kapslingsklass - IP 44 Vikt - kg 4 Höjd/Bredd/Djup - mm Godkänd enligt: 2x x190x53 EN , EN , EN , EN , EN /2 TILLBEHÖR Art.nr m Laddkabel m Laddkabel m Laddkabel m Laddkabel 24V SYSTEM m Fjärravläsare m Fjärravläsare m Fjärravläsare m Fjärravläsare Övergång Schuko - PlugIn 20 Marin

19 Produkter - Landströmspaket Landströmspaket Nu är det ännu enklare att köpa landströmspaket från DEFA. Välj mellan tre olika paket, det enda som behöver köpas utöver detta är batteriladdare, då den behöver anpassas till storleken på båten och behovet av laddning. Innehållet i landströmspaketet är användarvänligt och enkelt att montera och det är tillåtet att installera utan auktorisation. Systemet är godkänt för användning upp till 16AMP, och strömuttaget kan med enkelhet utökas med t ex flera 230V kontakter. Landströmspaket nr. 1 Art.nr Landströmskabel 10m, 2,5mm 2-1 stk Adapter CEE2166 Han - Schuko Hona - gul - 1 stk Intagskabel 1,5m - 1 stk Elcentral 230VAC - 1 stk Skarvkabel 1,0m - 1 stk Väska för Landströmskabel - 1 stk Marin

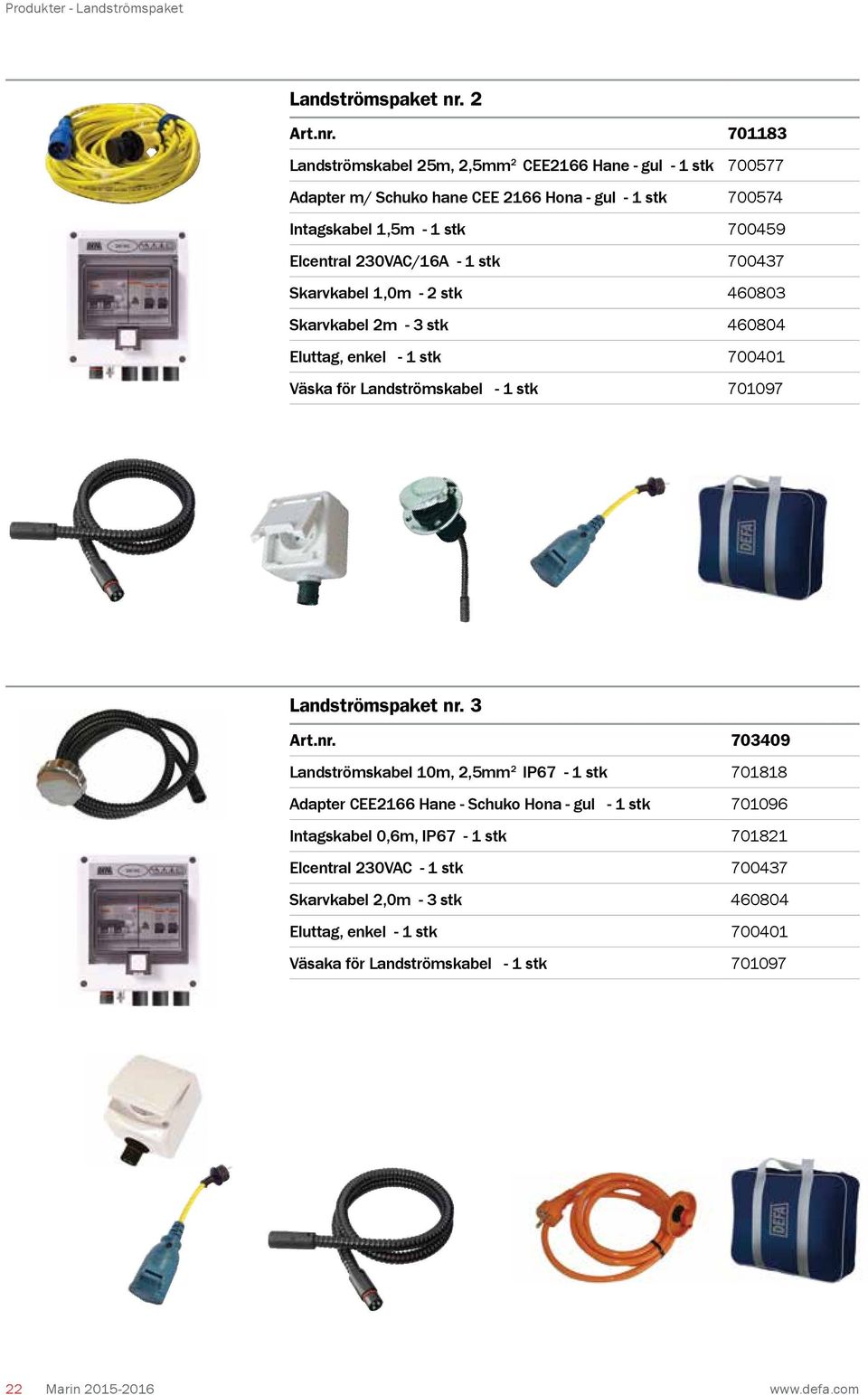

20 Produkter - Landströmspaket Landströmspaket nr. 2 Art.nr Landströmskabel 25m, 2,5mm 2 CEE2166 Hane - gul - 1 stk Adapter m/ Schuko hane CEE 2166 Hona - gul - 1 stk Intagskabel 1,5m - 1 stk Elcentral 230VAC/16A - 1 stk Skarvkabel 1,0m - 2 stk Skarvkabel 2m - 3 stk Eluttag, enkel - 1 stk Väska för Landströmskabel - 1 stk Landströmspaket nr. 3 Art.nr Landströmskabel 10m, 2,5mm 2 IP67-1 stk Adapter CEE2166 Hane - Schuko Hona - gul - 1 stk Intagskabel 0,6m, IP67-1 stk Elcentral 230VAC - 1 stk Skarvkabel 2,0m - 3 stk Eluttag, enkel - 1 stk Väsaka för Landströmskabel - 1 stk Marin

21 Produkter - Tillbehör Intags- och landströmskablar Strömintag Art.nr. intag rostfritt stål Spänning - VAC 230 Ström - A, max 16 Kapslingsklass - IP 67 Strömintag Art.nr. med DEFA PlugIn, intag rostfritt stål Spänning - VAC 230 Ström - A, max 6 Kapslingsklass - IP 67 Landströmskabel Art.nr Spänning - VAC 230 Ström - A, max 16 Dimentioner - mm 2 - m 2,5-25 Kapslingsklass - IP 67 Huvudadapter Art.nr. adapter schuko hane/cee hona- gul Art.nr. adapter schuko hona/cee hane - gul Spänning - VAC 230 Ström - A, max 16 Strömintag MiniPlug Art.nr. - m - färg ,6 - krom Art.nr. - m - färg ,5 - krom Art.nr. - m - färg ,0 - krom Spänning - VAC 230 Ström - A, max 16 Vikt - gr 915/ /570 Godkänd enligt EN , EN Landströmskabel 2,5mm 2 Art.nr. m/ MiniPlug, 2,5 m Art.nr. m/ MiniPlug, 5,0 m Art.nr. m/ MiniPlug, 10,0 m Art.nr. m/ MiniPlug, 15,0 m Art.nr. m/ MiniPlug, 25,0 m Spänning - VAC 230 Ström - A, max 16 Vikt - gr 530/840/1565/2260/3745 Längd - m 2,5/5,0/10,0/15,0/25,0 Godkänd enligt EN , EN Marin

22 Produkter - Tillbehör PlugIn skarvkablar Strömintag, rostfritt stål Art.nr. - m - färg ,6 - krom Art.nr. - m - färg ,5 - krom Art.nr. - m - färg ,0 - krom Spänning - VAC 230 Ström - A, max 16 Vikt - gr 915/ /570 Godkänd enligt EN , EN Landströmskabel 2,5mm 2 Art.nr. m/ MiniPlug, 10,0 m Art.nr. m/ MiniPlug, 15,0 m Art.nr. m/ MiniPlug, 25,0 m Spänning - VAC 230 Ström - A, max 16 Vikt - gr - m 1565/2260/ ,0/15,0/25,0 Godkänd enligt EN , EN Väska för landströmskabel Art.nr PlugIn skarvkablar Sort Orange: Art.nr (0,5m) Art.nr (1m) Art.nr (1,5m) Art.nr (2m) Art.nr (3m) Art.nr (4m) Art.nr (5m) Art.nr (8m) Art.nr (10m) Art.nr (12m) Spänning 230 VAC, max ström 164, IP 44. Godkänd enligt EN , EN LED indikator kit Art.nr Spänning - VAC Ström - A, max 16 Kapslingsklass - IP, PlugIn/LED 44/67 24 Marin Marin

23 Produkter - Anslutningsutrustning PlugIn förgreningar och kontakter DEFA reläkontakt är avsedd för DEFA PlugIn-kontakter och används till styrning av motor- och kupévärmare tillsammans med DEFA styrenheter. Kan även användas till separat styrning av motor- och kupévärmare tilllsammans med DEFA SmartStart. Vid förgrening används T- eller Y-stycke. PlugIn reläkontakt Art.nr. 12V Art.nr. 24V Användningsområde 0 C -40 / +80 Höjd/Bredd/Djup - mm 61/31/67 Nätspänning - VAC 230/12, 230/24 Ström - A Maks 16 Vikt - gr 59 Isoleringssklass - cl II Kapslingsklass - IP 44 PlugIn Y-Stycke Art.nr Höjd/Bredd/Djup - mm 53/48/24 Nätspänning - VAC 230 Ström, max - A 16 Vikt - gr 23 Kapslingsklass - IP 44 DEFA Y-stycke ett kopplingsstycke för sammankoppling av motor- och kupévärmare eller MultiCharger batteriladdare. PlugIn T-stycke 90 Art.nr Höjd/Bredd/Djup - mm 42/63/21 Nätspänning - VAC 230 Ström, max - A 16 Vikt - kg 0,022 Kapslingsklass - IP 44 DEFA T-stycke ett kopplingsstycke för sammankoppling av motor- och kupévärmare eller MultiCharger batteriladdar. Marin

24 Produkter - Elcentraler Elcentraler och paneler Systemet eliminerar verktygsanvändning vid inkoppling, vilket betyder att man lagligt kan installera systemet själv utan hjälp av auktoriserad personal. Elcentral Art.nr. elcentral 230VAC/16A 1 DEFA PlugIn ingång, 1 DEFA PlugIn utgång - Schuko utgång - grå Elcentral Art.nr. elcentral 230VAC/16A 1 DEFA PlugIn ingång, 3 DEFA PlugIn utgångar - grå Art.nr. elcentral 230VAC/16A 2 DEFA PlugIn ingångar, 3 DEFA PlugIn utgångar, m/strömbrytare - grå Frontpanel för / Art.nr. Frontpanel för infälld - vit Art.nr. Frontpanel för infälld - svart Art.nr. Frontpanel för infälld - antracit Dynaplate Art.nr. Dynaplate 1,12m Art.nr. Dynaplate 1,86m Marin

25 Produkter - Eluttag Eluttag Samtliga 230VAC eluttag har DEFA PlugIn kontakter för enkel montering. Kontakterna finns i både infällt och utanpåliggande utförande. Eluttag - Infällt i rostfritt stål Art.nr. - eluttag Nätspänning - VAC 230 Vikt - kg 0,200 Kapslingsklass - IP 44 Eluttag - Utanpåliggande enkel Art.nr Nätspänning - VAC 230 Vikt - kg 0,100 Kapslingsklass - IP 44 Eluttag - Utanpåliggande dubbel Art.nr Nätspänning - VAC 230 Vikt - kg 0,200 Kapslingsklass - IP 44 Eluttag - Utanpåliggande dubbel med PlugIn, in- och utgång Art.nr Nätspänning - VAC 230 Vikt - kg 0,058 Kapslingsklass - IP 44 Marin

26 Produkter - Eluttag PlugIn Eluttag och säkring PlugIn eluttag Art.nr. eluttag dubbel 230VAC/10A, infällt m/ lock - vit Eluttag - infält enkel Art.nr. enkel eluttag, 230VAC/10A, infällt - vit Art.nr. enkel eluttag, 230VAC/10A, infällt - brun Art.nr. enkel eluttag, 230VAC/10A, infällt - grå PlugIn säkring Art.nr. automatsäkring 230V 16A PlugIn/Out Marin

27 Produkter - Eluttag Ramar och eluttag Ramar till eluttag Art.nr. enkel ram för eluttag - vit Art.nr. enkel ram för eluttag - brun Art.nr. enkel ram för eluttag - grå Art.nr. dubbel ram för eluttag - vit Art.nr. dubbel ram för eluttag - brun Art.nr. dubbel ram för eluttag - grå Art.nr. trippel ram för eluttag - brun Art.nr. trippel ram för eluttag - grå Eluttag 12VDC/TV Art.nr. eluttag, 12VDC/TV - vit Art.nr. eluttag, 12VDC/TV - brun Art.nr. eluttag, 12VDC/TV - grå Eluttag 12VDC m/ lock Art.nr. eluttag, 12VDC m/ lock - vit Art.nr. eluttag, 12VDC m/ lock - brun Art.nr. eluttag, 12VDC m/ lock - grå Strömbrytare 12V enkel, stor Art.nr. enkel strömbrytare - vit Art.nr. enkel strömbrytare - brun Art.nr. enkel strömbrytare - grå Bryter 12V dubbel Art.nr. dubbel strömbrytare - vit Art.nr. dubbel strömbrytare - brun Art.nr. dubbel strömbrytare - grå Marin

28 Produkter - Strömbrytare Strömbrytare Strömbrytare 12V enkel, liten Art.nr. enkel strömbrytare, vit Art.nr. enkel strömbrytare, brun Art.nr. enkel strömbrytare, grå Bryter 12V enkel, liten m/ LED Art.nr. enkel strömbrytare m/ LED, vit Art.nr. enkel strömbrytare m/ LED, brun Art.nr. enkel strömbrytare m/ LED, grå Dimmer Art.nr. dimmer 12V/22V 120W/240W - vit Art.nr. dimmer 12V/22V 120W/240W - brun Art.nr. dimmer 12V/22V 120W/240W - grå ISO Transformator Isolationstransformator (separationstransformator) är den bästa lösningen för att överföra 230VAC landström till båten. Detta ger personlig säkerhet, tillmötesgår obligatoriska standards och direktiv samt minskar problemet med korrotion. Genom att installera ISO Transformatorn undviker man onödiga kostnader för korrotionsskador. ISO Transformator Art.nr. m/ PlugIn Art.nr. m/ PG nippel Spänning - inn/ut - VAC 230 Effekt - W 3600 Laddström - A 16 Höjd/Bredd/Djup - mm 295/115/295 Vikt - kg Marin

29 Produkter - Inverter PlugIn Inverter Våra invertrar håller hög kvalitet, är säkra att använda och gör det möjligt att använda elektrisk utrustning i både båtar och fordon. De gör det möjligt att använda vanlig 230 VAC nätspänning, de levererar en ren sinusvåg, och är därför särskilt lämpliga för tv- och dvd-utrustning samt för datorer. Våra invertrar kan också beställas med varningssignal (extrautrustning) för överbelastning. Art.nr. Anslutning Input - VDC Output - VAC Kontinuerlig - V, W Vikt - kg Mått - mm PlugIn 300 2,6 230x151x PlugIn 600 3,5 324x170x PlugIn ,2 390x223x PlugIn ,2 420x223x PlugIn ,5 420x289x PlugIn ,2 390x223x PlugIn ,2 420x223x PlugIn ,5 420x289x PlugIn ,0 480x289x PlugIn ,8 520x289x100 Y-STYCKE Marin

30 Produkter - Inverter Schuko Inverter Inverter med schukokontakt (stickkontakt) kan användas fristående utan att anslutas till PlugIn-system. Art.nr. Anslutning Input - VDC Output - VAC Kontinuerlig - V, W Vikt - kg Mått - mm Schuko 300 2,6 230x151x Schuko 600 3,5 324x170x Schuko ,2 390x223x Schuko ,2 420x223x Schuko ,2 390x223x Schuko ,2 420x223x101 Inverterns kontrollpanel Alla invertrar kan fjärrstyras från en separat kontrollpanel, vilket gör det lättare att använda utrustningen när invertern är monterad på en svåråtkomlig plats. Kontrollpanel Art.nr Art.nr Art.nr infälld Kontrollpanel för 300/600W inverter, 6 meter ledning. Kontrollpanel för 1000/1500/2000/2500/3000W inverter, 6 meter ledning. Kontrollpanel för fjärrstyrning av 1000/1500/2000/2500/3000W inverter, 10 meter ledning. Kontrollpanel Art.nr Art.nr Art.nr utanpåliggande Kontrollpanel för 300/600W inverter, 6 meter ledning Kontrollpanel för 1000/1500/2000/2500/3000W inverter, 6 meter ledning Kontrollpanel för 1000/1500/2000/2500/3000W inverter, 10 meter ledning 32 Marin

31 Produkter - Inverter Inverter paket DEFA inverterpaket innehåller inverter, 2m orange skarvkabel och en dubbel stickkontakt. Systemet kan enkelt byggas ut med flera kontakter då det är baserat på DEFA PlugIn-kontakter. Inverter paket Art.nr: Benämning: Inverter: Kabel: Kontakt: Fjärrstyrning: Inverter paket 1-300W/12V Inverter paket 2-600W/12V Inverter paket W/12V Inverter paket W/12V Inverter paket W/12V Inverter paket W/24V Inverter paket W/24V Inverter paket W/24V Inverter paket W/24V Marin

32 Produkter - AutoSwitch AutoSwitch När det är tillkopplat både landström och inverter till samma anslutning gör AutoSwitchen att nätspänningen via intagskabeln alltid är prioriterad så att inverteren inte använder ström från batteriet för att försörja dessa. Dessutom har den en säkerhetsfunktion som ser till att det inte är spänning vid intagskabeln när enbart invertern används. AutoSwitch Art.nr Ingångsspänning - V/Hz 230/50-60 Utgångsspänning - VAC 230 Max strömbelastning - A 16 Max utgångseffekt - W 3680 Säkring - A/V 16/T250 Höjd/Bredd/Djup - mm 58/132/205 Kapslingsklass - IP Marin

33 Produkter - Batteriseparatorer Batteriseparatorer Batteriseparatorn kopplar ihop två separata batterigrupper t.ex. start- och förbrukningsbatteri under laddning. När laddning avbryts separeras batterierna igen. Batteriseparatorn mäter spänning i båda batterigrupperna och aktiveras automatiskt. Batteriseparatorn är mycket lätt att installera, även i befintliga system. En optimal och enkel lösning utan att göra ingrepp i originalsystemet. FORBRUK START Batteriseparator 12V 100A Art.nr Funktion Separator Kontinuerlig ström - A 100 Max beslastning - A 400 På funktion (typisk) - V 13,2 Av funktion (typisk) - V 12,8 Höjd/Bredd/Djup - mm 76/83/64 Speciella egenskaper: Båda batterierna kommer att aktivera separatorn. Batteriseparator 12V 200A Art.nr Funktion Separator Kontinuerlig ström - A 200 Max beslastning - A 1000 På funktion (typisk) - V 13,2 Av funktion (typisk) - V 12,8 Höjd/Bredd/Djup - mm 76/83/64 Speciella egenskaper: Båda batterierna kommer att aktivera separatorn. Batteriseparator 24V 100A Art.nr Funktion Separator Kontinuerlig ström - A 100 Max beslastning - A 400 På funktion (typisk) - V 26,8 Av funktion (typisk) - V 25,7 Höjd/Bredd/Djup - mm 76/83/64 Speciella egenskaper: Båda batterierna kommer att aktivera separatorn. Marin

34 Produkter - WarmUp WarmUp En motors förbrukning och utsläpp av skadliga avgaser är som värst i samband med start/kallstart. Med WarmUp minskar du du detta väsentligt. STARTA BÅTEN MED EN VARM MOTOR Det spelar inte så stor roll om utetemperaturen är C eller C. För motorn är det ändå en kallstart, och den förbrukar då mer bränsle för att starta. Dessutom blir utsläppen betydligt högre vid en kallstart. Elektrisk båtvärme är därför ett bra sätt att förvärma motorn och undvika onödigt hög bränsleförbrukning och utsläpp av skadliga avgaser. BÄTTRE FÖR MILJÖN Om alla båtar vore utrustade med motorvärmare skulle det inneböra en mindre miljöpåverkan. Det innebär att varje båtägare själv har möjlighet att påverka detta genom att starta båten med förvärmd motor. FÖRDELAR MED ELEKTRISK BÅTVÄRME Elektrisk båtvarme har flera fördelar. I motsats till bränslebaserade lösningar ger DEFA båtvärme varken skadliga avgaser eller förbrukara bränsle. Dessutom ger förvärmningen av motorn ett mindre slitage. Liter/10 km Utsläpp gram/km Drivstofforbruk Körsträcka i km Utsläpp av CO 2, och HC CO 2 Utan CO 2 med motorvärmare motorvärmare Utan DEFA WarmUp Med DEFA WarmUp Med förvärmd motor minskar bränsleförbrukningen CO CO utan med motorvärmare motorvärmare HC HC utan med motorvärmare motorvärmare Med förvärmd motor minskar de skadliga utsläppen. 36 Marin

35 Produkter - Motorvärmare Motorvärmare DEFA tillhandahåller många olika modeller av motorvärmare oavsett om motorn kyls av luft eller med vatten. Mängden kylvätska är också avgörande. Val av motorvärmare styrs även av motorns geometri och material. Kontakta din återförsäljare för mer information. SafeStart 100-serie Typ: Nr Konisk koppfläns Värmartypen monteras bara på motorer med gjutjärnsblock. Värmarens fläns är formad som en kopp, elementets uppvärmda del ligger helt eller delvis i koppen. Värmartypen används till motorer med trånga vattenkanaler. Monteras med presspassning. SafeStart 400-serie Typ: Slangvärmare Nr serien DEFA Slangvärmare i 400-serien är anpassade för montering på motorer där detta är lämpligt. Finns i fyra diameter med 80 graders termostat. SafeStart 700-serie Typ: Slangvärmare Nr DEFA Slangvärmare kan delas i två olika grupper: Värmare utan termostat. Nummerserie från och Värmare med termostat. Nummerserie SafeStart serie Typ: Slangvärmare Nr DEFA Slangvärmare kan delas i två olika grupper: Värmare utan termostat. Nummerserie från och Värmare med termostat. Nummerserie Termostat Typ: Termostat Nr Används tillsammans med en DEFA motorvärmare. Termostaten kopplar in motorvärmaren vid temperaturer under +30ºC (+/-4ºC) kopplar från motorvämaren vid +40ºC (+/- 4ºC). Placera termostaten på toppen av, eller högt upp på, motorn. Marin

36 Produkter - Kupévärmare Termini TM DEFA-kupévärmare arbetar med ett PTC-element (PTC = Positive Temperature Coefficient) som anpassar effekten till insugningsluftens temperatur. En temperaturökning på 20 C gör att effekten sjunker 10%. När innetemperaturen stiger, sjunker effekten och därmed även strömförbrukningen. Kupévärmaren har ett automatiskt överhettningsskydd. Alla kupévärmare är godkända enligt; Säkerhet EN och EN Termini TM II 1400 Art.nr. PlugIn Art.nr. Schuko Helförpakning - st 12 Effekt C - W 0/1400 Höjd/Bredd/Djup - mm 32/138/182 Vikt - gr 595 Fäste vikt - gr 20 Kapslingsklass - IP 20 Termini TM II 1900 Art.nr. PlugIn Art.nr. Schuko Helförpakning - st 10 Effekt C - W 0/1150/1900 Höjd/Bredd/Djup - mm 38/138/183 Vikt - gr 665 Fäste vikt - gr 20 Kapslingsklass - IP 20 Termini TM 2100 Art.nr. PlugIn Art.nr. Schuko Helförpakning - st 10 Effekt C - W 0/1350/2100 Höjd/Bredd/Djup - mm 47/141/183 Vikt - gr 745 Fäste vikt - gr 20 Kapslingsklass - IP Marin

37 Produkter - Security Security DVS90 är ett modernt larmsystem som är designat på en flexibel elektronisk plattform som bidrar till en enkel programmering och montering. Larmen passar till de flesta båtar ovasett vilket elektriskt och elektronisk system båten är utrustad med sedan tidigare. SECURITY ALARM DEFA Security är en flexibel modulbaserad produkt som säkrar både båt och motor. Produkterna passar till alla typer av srgel- och motorbåtar och styrs med en fjärrkontroll. Det syns tydligt att båten är larmad genom de tydliga dekalerna samt den blinkande, blå lysdioden i båten. DVS90 CENTRALENHET Hjärnan i larmsystemet som kommunicerar med sensorer, siren och båtens elektroniska system. FÖNSTERMODUL En kraftigt blåblinkande LED-lysdiod på insidan av vindrutan som visar potentiella tjuvar att båten är utrustad med DEFA-larm. Enheten har även ett inbyggt mikronfonsystem som upptäcker om någon krossar eller försöker att krossa båtens glasrutor. SIREN/BACK-UP SIREN Kraftigt ljud i sirenen vid utlöst larm. Back-up sirenen ger dessutom en ljudsignal om strömförsörjningskabeln klipps av eller om batteriet kopplas från. (Extrautrustning.) FÖNSERDEKAL Fönsterdekaler har en preventiv effekt: Informerar obehöriga om att båten är utrustad med larm. Tjuvar väljer hellre båtar utan larm! RÖRELSESENSOR Registrerar rörelser i båten med hjälp av mikrovågsteknik. (Extrautrustning.) FJÄRRKONTROLL Fjärrkontroll för aktivering och deaktivering av systemet. STARTSPÄRR Två-krets startspärr som bryter startfunktionen och bränsletillförsel. (Extrautrustning). Marin

38 Distributörer NORGE DEFA AS Slependveien 108 N-1396 Billingstad P.O. Box 370 N-1301 Sandvika T: M: RYSSLAND AUTONOMIA (LLC) Moskovskaya obl., Odintsovskiy rayon, Zarechye rp, Torgovaya st.1 T: Neptune Spb 2nd Kotlyakovskiy pereulok1/1 RU Moscow Phone: LETTLAND DEFA OY Tähtäinkuja 2 FI Vantaa T: M: info.suomi@defa.com TYSKLAND DOMETIC WAECO International GmbH Hollefeldstraße 63 D Emsdetten T: F: vba@dometic-waeco.de Tillverkare DEFA AS Blingsmov. 30, 3540 Nesbyen Norway T: SVERIGE DEFA AB Finlandsgatan 10 nb S Kista T: M: defa.automotive@defa.com DANMARK AVANT DENMARK - Dansk Biludstyr AS Skejby Nordlandsvej 301 DK-8200 Aarhus N T: F: M: salg@biludstyr.dk LITAUEN DEFA OY Tähtäinkuja 2 FI Vantaa T: M: info.suomi@defa.com ITALIEN TREVISAN SAS s.r.l. Via Balme 8 IT Torino T: F: M: trevisansas@trevisansas.it FINLAND DEFA OY Tähtäinkuja 2 FI Vantaa T: M: info.suomi@defa.com ESTLAND DEFA OY Tähtäinkuja 2 FI Vantaa T: M: info.suomi@defa.com POLEN INTER CARS S.A. ul.gdańska 15 PL-Cząstków Mazowiecki T: F: M: ogrzewanie@intercars.com.pl NEDERLÄNDERNA DOMETIC BENELUX B.V. Ecustraat 3 NL-4879 NP Etten-Leur T: F: M: info@dometic.nl DEFA reserverar sig mot eventuella tryckfel och förbehåller sig rätten till produkt- och konstruktionsändringar.

39 Om DEFA DEFA är ett industriföretag med över 350 anställda fördelat på produktion, utveckling och försäljningsavdelningar i Norge, Sverige, Finland och Kina. Produkterna distribueras och säljs i mer än 20 länder i Europa och Nord-Amerika. DEFA PowerSystems utvecklar, tillverkar och säljer strömförsörjningsprodukter och säkerhetssystem för fordon, den marina marknaden lantbruksmaskiner och industri. Inom PowerSystems levererar vi allt från fast monterade laddningssystem, till hemmaladdaren SmartCharge som passar lika bra i båten som i bilen. Vi använder modern teknologi genom hela tillverkningsprocessen, från idé till utveckling, uppbyggnad och genomförande av produktion i egen regi. Genom att föra toppmoderna och användarvänliga produkter till marknaden, kommer vi att förbättra komforten och säkerheten på land och till sjöss, och därmed skapa nöjda kunder. Vi finns i trevliga lokaler på Slependen, Oslo. Dessutom omfattar DEFAs sortiment även laddningssystem för marint, elektrisk bilvärme, bil och båtlarm, värmehantering i hus och hem samt interiör och exteriör belysning. WARMUP SECURITY POWERSYSTEMS
