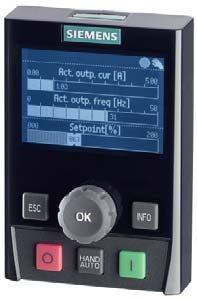

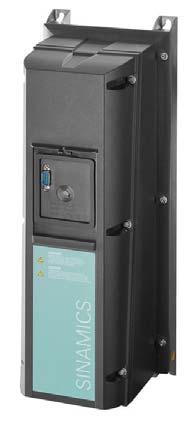

G120P IOP-2 BOP-2 G Frekvensomriktare G120P Avancerad betjäningspanel IOP-2 Enkel betjäningspanel BOP-2. sv Igångkörningsinstruktion

Transkript

1 G5. sv Igångkörningsinstruktion Frekvensomriktare G0P Avancerad betjäningspanel IOP- Enkel betjäningspanel BOP- G0P IOP- BOP- Innnehållsförteckning. Grundläggande driftsättning.... Kontroll av firmwareversioner i frekvensomriktare (G0P) och display (IOP) G0P Kompatibilitet mellan olika firmwareversioner G0P <> IOP Standard fabriksinställning, Makro Igångkörningsinstruktion FW Igångkörningsinstruktion FW Igångkörningsinstruktion FW Igångkörningsinstruktion FW 4.7 SP Universalapplikation Makro 0, FW Pump Delta P-kontroll Makro 03, FW Trycksättning trapphus (ESM Emergency Service Mode) Makro 04, FW Tryckstyrd fläkt + ESM fast hastighet (Emergency Service Mode) Makro 05, FW Kyltornsfläkt (aktiv givare) + hibernation(viloläge) Makro 06, FW Kyltornsfläkt (LG-Ni000) + hibernation (viloläge) Makro 07, FW Fasta börvärden Makro, FW CO-givare, börvärden Makro, FW Temperaturberoende tryckbörvärde (utekompensering) Makro 3, FW Instruktion för Firemode (ESM) vid fläktstyrning via 0 0 V-styrsignal Igångkörningsprotokoll / Ändrade parametrar Tips & Trix!... 4 /4 Siemens Frekvensomriktare G0P SEG5sv

2 . Grundläggande driftsättning Allmänt Guiden för den Grundläggande driftsättningen används för att kunna implementera färdiga applikationer. Under den Grundläggande driftsättningen ställer man in p005 beroende på vilken applikation man vill ha. Om ändringar i applikationen behöver göras, måste man ställa omriktaren i driftsättningsläge. Exempel: p000 = p005 = 0 p000 = 0. Kontroll av firmwareversioner i frekvensomriktare (G0P) och display (IOP) En IOP-version stöder aktuell FW (firmware) på omriktaren samt dess föregångare. Exempel: IOP med V.4 HF stöder G0P med FW V4.6 och V4.4. För att kontrollera versioner i G0P. Gör enligt nedan. Firmwareversion på kontrollenhet med hjälp av IOP Navigera till Meny -> Extra -> Omriktaridentitet, längst ner i fönstret står det CU. FW. Version : = 4.7 HF Firmwareversion på kontrollenhet med hjälp av BOP Navigera till PARAMETER -> r8, där står det = FW. Version 4.7 HF Firmwareversion i display/iop. Gör enligt nedan. Navigera till Meny -> Extra -> Panelinställningar -> Panelidentitet, högst upp i fönstrer står det IOP-firmware: =.5 3. G0P Kompatibilitet mellan olika firmwareversioner G0P <> IOP IOP V. HF V. V.3 HF V.4 HF V.5 SP V.6 SP G0P V4.4 V4.4 V4.4 V4.6 HF7 V4.7 HF V4.7 SP3 HF Standard fabriksinställning, Makro ON / OFF Bakåt Larmkvittering P4V DI0 DI DI AO0+ AO0- AO+ AO Varvtal (0..0mA ) Momentan ström (0..0mA ) 0 Control System Börvärde0-0 V GND DI COM AI0+ AI0- DO0 DO DO Larm Varning Driftindikering Plinttilldelningar med fabriksinställningar (överensstämmer med MacPar5 =, makro ) /4 Siemens Frekvensomriktare G0P SEG5sv

3 5. Igångkörningsinstruktion FW 4.4 Avancerad betjäningspanel IOP- (FW 4.4) Fläkt. Vrid ratten till Asisstent, tryck.. Välj Fläkt med öppen slinga, tryck. 3. Följ guiden, fyll i motordata, välj minvarvtal ( rpm) 4. Sammanfattning inställningar, här kontrollerar du dina inställningar, ändra vid behov, sen Fortsätt. 5. Spara 6. Nu går den att köra, men några parametrar bör ses över. Hoppa till steg 7 Pump. Vrid ratten till Asisstent, tryck.. Välj Pump med öppen slinga, tryck. 3. Följ guiden, fyll i motordata, välj minvarvtal ( rpm) 4. Sammanfattning inställningar, här kontrollerar du dina inställningar, ändra vid behov, sen Fortsätt. 5. Spara 6. Nu går den att köra, men några parametrar bör ses över. Hoppa till steg 7 7. Välj Meny, tryck. 8. Välj Parametrar, tryck Välj Mina parametrar, tryck. Här väljer vi de parametrar vi vill ändra, de kommer sedan att finnas kvar i denna IOP- som mina parametrar. 0. De parametrarna vi bör ändra/se över är: P0 upprampningstid, P nedrampningstid, P00 flygande start och P0 automatisk återstart. Skrolla tillbaka till toppen, välj Spara.. Kontrollera valda parametrar. P0 = lämplig upprampningstid, P = lämplig nedrampningstid, P00 =, P0 = 6. Spara RAM till ROM genom att gå in under Meny -> Extra -> Parameterinställningar -> Spara RAM till ROM. Detta sparar permanent motoridentifieringen. Vid omställningar av övriga parametrar arbetar IOP direkt mot ROM-minnet. 3. Observera att bygel MÅSTE monteras mellan plint 8 och 69 TIPS! Omräkning rpm till Hz: Hz/max varvtal= omräkningsfaktor 3/4 Siemens Frekvensomriktare G0P SEG5sv4

4 Enkel betjäningspanel BOP- (FW 4.4) Vid behov av fabriksinställning 7. Tryck (tills det står MONITOR i displayen) 8. Tryck tills EXTRAS står i displayen, tryck. 9. DRVRESET, tryck. Tryck för att starta återställningen. 0. BUSY- står nu i displayen. DONE- dyker upp när återställningen är slutförd. Igångkörning start/stopp 0 0 V makro. Tryck tills SETUP står i displayen, tryck.. RESET står i displayen, tryck. n0 står i displayen, tryck. 3. CTRL MOD P300 står i displayen, tryck. Välj med VF LIN 0, tryck. 4. EUR/USA P00, tryck. Välj KW 50 HZ 0, tryck. 5. MOT VOLT P304, tryck. Välj spänning, tryck. 6. MOT CURR P305, tryck. Välj ström, tryck. 7. MOT POW P307, tryck. Välj effekt, tryck. 8. MOT RPM P3, tryck. Välj varvtal, tryck. 9. MOT ID P900, tryck. Välj STIL ROT, tryck. Larmsymbolen visas, larm uppstår. (försvinner när MOT ID är slutfört) 0. MAc PAr P5, tryck. välj Std ASP, tryck.. MIN RPM P080, tryck. Välj minvarvtal ( rpm), tryck.. RAMP UP P0, tryck. Välj upprampningstid (s), tryck. 3. RAMP DWN P, tryck. Välj nedrampningstid (s), tryck. 4. FINISH, tryck. Välj YES, tryck. 5. Nu ska vi avsluta MOT ID. Tryck, tryck. Nu utförs motoridentifieringen. När larmsymbolen försvinner är det klart. 6. Slutligen bör man ställa P00 till (flygande start) och P0 till 6 (automatisk återstart). Tryck till det står CONTROL i displayen, tryck till PARAMS, tryck. Välj STANDARD FILTER, tryck. Tryck till P00, sätt parametern till önskat värde (enligt ovan) osv. 7. Spara RAM till ROM genom att gå in under Extras -> RAM to ROM. Detta sparar permanent motoridentifieringen. Vid omställningar av övriga parametrar arbetar BOP direkt mot ROM-minnet. 8. Backa ut med till MONITOR, tryck. KLAR! 9. Observera att bygel MÅSTE monteras mellan plint 8 och 69. 4/4 Siemens Frekvensomriktare G0P SEG5sv

5 Elektriskt inkoppling av frekvensomriktare G0P (FW 4.4) 5/4 Siemens Frekvensomriktare G0P SEG5sv4

6 6. Igångkörningsinstruktion FW 4.6 Avancerad betjäningspanel IOP- (FW 4.6). Vrid ratten till Asisstent, tryck.. Välj Grundläggande driftsättning, tryck. 3. Fabriksinställning, välj Ja, tryck. 4. Styrläge, U/f med kvadratisk karakteristik är förvald, används normalt vid fläkt- och pumpmotorer. Tryck. 5. Motordata, välj Europa 50 Hz, kw, tryck. 6. Motortyp, Induktionsmotor är förvald och används i de flesta fall. Tryck. 7. Karakteristik, välj den frekvens motorn ska jobba med tex, 50 Hz, tryck. 8. Fortsätt till Motorspänning, notera att det är motordatat som står på plåten för 50 Hz som ska in oavsett vilken frekvens motorns ska arbeta på. Skriv in spänningen, tryck. 9. Motorström, skriv in strömvärdet från motorns märkskylt, för att bläddra en siffra i taget, håll in i 3 sekunder., tryck. 0. Effektklass, skriv in effekten enligt motorns märkskylt, tryck.. Motor cos phi, skriv in värdet från motorns märkskylt, tryck.. Motorhastighet, skriv in värdet från motorns märkskylt, tryck. 3. Strömgräns, den är framräknad, går att ändra vid behov, tryck. 4. ID motordata, detta bör göras, men det finns fall där det inte går, stöter ni på problem med detta, välj Avaktiverad, men normalt välj ID stillastående och rot., tryck. 5. Sensortyp, tryck för att fortsätta. 6. Tryck för att fortsätta. 7. Makrokälla, här väljer ni makro, se längre ned i dokumentet för att välja passande makro, välj önskat makro och tryck. 8. Minimihastighet, här väljer ni min-hastighet, ett tips är att använda appen Sinamics Support för att jämföra varvtal med frekvens. Ställ in önskat värde och tryck. 9. Upprampning, välj önskad upprampningstid och tryck. Se tips & trix för lämpliga ramptider. 0. Nedrampning, välj önskad nedrampningstid och tryck. Se tip & trix för lämpliga ramptider. 6/4 Siemens Frekvensomriktare G0P SEG5sv

7 . Sensor motortemperatur, välj ev sensortyp, annars välj Ingen sensor, tryck.. Sammanfattning inställningar, kontrollera dina inställningar, ändra vid behov, sen Fortsätt genom att trycka 3. Spara inställningar genom att trycka. 4. Inställningarna sparades, tryck ni för att fortsätta. 5. ID motordata, tryck, nu trycker du och sen, en varningstriangel syns i displayen, den försvinner när MotorID är utfört, det kan ta mellan 0 sek och min. 6. Spara RAM till ROM genom att gå in under Meny -> Extra -> Parameterinställningar -> Spara RAM till ROM. Detta sparar permanent motoridentifieringen. Vid omställningar av övriga parametrar arbetar IOP direkt mot ROM-minnet. Klart! 7. Observera att bygel MÅSTE monteras mellan plint 8 och 69. 7/4 Siemens Frekvensomriktare G0P SEG5sv4

8 Enkel betjäningspanel BOP- (FW 4.6). Tryck till det står MONITOR i displayen.. Tryck tills SETUP står i displayen, tryck. 3. RESET står i displayen, tryck. n0 står i displayen, tryck. 4. CTRL MOD P300 står i displayen, tryck. VF QUAD strå i displayen, tryck. 5. EUR/USA P00 står i displayen, tryck. Välj KW 50 HZ 0, tryck. 6. MOT VOLT P304 står i displayen, tryck. Välj spänning enligt motorns märkskylt, tryck. 7. MOT CURR P305 står i displayen, tryck. Välj ström enligt motorns märkskylt, tryck. 8. MOT POW P307 står i displayen, tryck. Välj effekt enligt motorns märkskylt, tryck. 9. MOT RPM P3 står i displayen, tryck. Välj varvtal enligt motorns märkskylt, tryck. 0. MOT ID P900 står i displayen, tryck. Tryck för att välja STIL ROT, tryck. Larmsymbolen visas, larm uppstår. (försvinner när MOT ID är slutfört). MAc PAr P5 står i displayen, tryck. välj makro, se längre ned i dokumentationen, tryck.. MIN RPM P080 står i displayen, tryck. Välj önskat minvarvtal ( rpm),(tips! För att bläddra siffra för siffra håll in i 3 sekunder), tryck. 3. RAMP UP P0 står i displayen, tryck. Ställ in lämplig upprampningstid (s), tryck. 4. RAMP DWN P, tryck. Ställ in lämplig nedrampningstid (s), tryck. 5. FINISH står i displayen, tryck. Tryck för att få fram YES, tryck. 6. MONITOR står i displayen. Och larmsymbolen. 7. Nu ska vi avsluta MOT ID. Tryck, tryck. Nu utförs motoridentifieringen. När larmsymbolen försvinner är det klart. 8. Spara RAM till ROM genom att gå in under Extras -> RAM to ROM. Detta sparar permanent motoridentifieringen. Vid omställningar av övriga parametrar arbetar BOP direkt mot ROM-minnet. 9. Backa ut med till MONITOR, tryck så att handen försvinner. KLAR! 0. Observera att bygel MÅSTE monteras mellan plint 8 och 69. 8/4 Siemens Frekvensomriktare G0P SEG5sv

9 7. Igångkörningsinstruktion FW 4.7 Avancerad betjäningspanel IOP- (FW 4.7). Vrid ratten till Asisstent, tryck OK.. Välj Grundläggande driftsättning, tryck OK. 3. Fabriksinställning, välj Ja, tryck OK. 4. Styrläge, U/f med kvadratisk karakteristik är förvald, används normalt vid fläkt- och pumpmotorer. Tryck OK. 5. Motordata, välj Europa 50 Hz, kw, tryck OK. 6. Välj motordata från motormärkskylt, välj Ja, tryck OK. 7. Motortyp, Induktionsmotor är förvald och används i de flesta fall. Tryck OK. 8. Karakteristik, välj frekvens efter motorn märkskylt, tex, 50 Hz, tryck OK. 9. Motorspänning, notera att det är motordatat som står på märkskylten för inmatad frekvens (8) som ska in oavsett vilken frekvens motorn ska arbeta på. Skriv in spänningen, tryck OK. 0. Motorström, skriv in strömvärdet från motorns märkskylt genom att skriva in en siffra i taget, tryck dig framåt genom att trycka OK, backa genom att trycka ESC.. Effektklass, skriv in effekten enligt motorns märkskylt, tryck OK.. Motor cos phi, skriv in värdet från motorns märkskylt, tryck OK. 3. Motorhastighet, skriv in värdet från motorns märkskylt, tryck OK. 4. Strömgräns, den är framräknad, går att ändra vid behov, tryck OK. 5. ID motordata, detta bör göras, men det finns fall där det inte går, stöter ni på problem med detta, välj Avaktiverad, men normalt välj ID stillastående och rot., tryck OK. 6. Sensortyp, tryck OK för att fortsätta. 7. Tryck OK för att fortsätta. 8. Makrokälla, här väljer du makro, se längre ned i dokumentet för att välja passande makro, välj önskat makro och tryck OK. 9. Minimihastighet, här väljer du min-hastighet, ett tips är att använda appen Sinamics Support för att jämföra varvtalet med frekvensen, tryck in önskat värde och tryck OK. 0. Upprampning, välj önskad upprampningstid och tryck OK. Rekommenderade ramptider, se Tips & Trix. Nedrampning, välj önskad nedrampningstid och tryck OK. Rekommenderade ramptider, se Tips & Trix. Sensor motortemperatur, välj ev sensortyp, annars välj Ingen sensor, tryck OK. 3. Sammanfattning inställningar, här kontrollerar du dina inställningar, ändra vid behov, sen Fortsätt genom att tryck OK. 4. Spara inställningar genom att tryck OK. 5. Inställningarna sparades, tryck nu OK för att fortsätta. 6. ID motordata, tryck OK, nu trycker du HAND/AUTO och sen I (grön knapp), en varningstriangel syns i displayen, den försvinner när MotorID är utfört, det kan ta mellan 0 sek och min. Klart! 7. Spara RAM till ROM genom att gå in under Meny -> Extra -> Parameterinställningar -> Spara RAM till ROM. Detta sparar permanent motoridentifieringen. Vid omställningar av övriga parametrar arbetar IOP direkt mot ROM-minnet. 8. Observera att bygel MÅSTE monteras mellan plint 8 och Observera att bygel MÅSTE monteras mellan plint 6 och 9 för makro 0 (Universalapplikation) om inte Externt larm används. 9/4 Siemens Frekvensomriktare G0P SEG5sv4

10 Enkel betjäningspanel BOP- (FW 4.7). Tryck ESC tills det står MONITOR i displayen.. Tryck tills SETUP står i displayen, tryck OK. 3. RESET står i displayen, tryck OK. n0 står i displayen, tryck OK. 4. CTRL MOD P300 står i displayen, tryck OK. VF QUAD står i displayen, tryck OK. 5. EUR/USA P00 står i displayen, tryck OK. Välj kw 50 HZ 0, tryck OK. 6. MOT VOLT P304 står i displayen, tryck OK. Välj spänning enligt motorns märkskylt, tryck OK. 7. MOT CURR P305 står i displayen, tryck OK. Välj ström enligt motorns märkskylt, tryck OK. 8. MOT POW P307 står i displayen, tryck OK. Välj effekt enligt motorns märkskylt, tryck OK. 9. MOT RPM P3 står i displayen, tryck OK. Välj varvtal enligt motorns märkskylt, tryck OK. 0. MOT ID P900 står i displayen, tryck OK. Tryck för att välja STIL ROT, tryck OK. Larmsymbolen visas, larm uppstår. (försvinner när MOT ID är slutfört). MAc PAr P5 står i displayen, tryck OK. Välj Makro, se längre ned i dokumentationen, tryck OK.. MIN RPM P080 står i displayen, tryck OK. Välj önskat minvarvtal ( rpm), ett tips är att använda appen Sinamics Support för att jämföra varvtalet med frekvensen (för att bläddra siffra för siffra håll in OK i 3 sekunder), tryck OK. 3. RAMP UP P0 står i displayen, tryck OK. Ställ in lämplig upprampningstid (s), tryck OK. 4. RAMP DWN P, tryck OK. Ställ in lämplig nedrampningstid (s), tryck OK. 5. FINISH står i displayen, tryck OK. Tryck för att få fram YES, tryck OK. 6. MONITOR står i displayen. Och larmsymbolen. 7. Nu ska vi avsluta MOT ID. Tryck HAND/AUTO, tryck I (grön knapp). Nu utförs motoridentifieringen. När larmsymbolen försvinner är det klart. Det kan ta mellan 0 sek och min. Klart! 8. Backa ut med ESC till MONITOR, tryck HAND/AUTO så att handen försvinner. KLAR! 9. Spara RAM till ROM genom att gå in under Extras -> RAM to ROM. Detta sparar permanent motoridentifieringen. Vid omställningar av övriga parametrar arbetar BOP direkt mot ROM-minnet. 0. Observera att bygel MÅSTE monteras mellan plint 8 och 69.. Observera att bygel MÅSTE monteras mellan plint 6 och 9 för makro 0 (Universalapplikation) om inte Externt larm används. 0/4 Siemens Frekvensomriktare G0P SEG5sv

11 8. Igångkörningsinstruktion FW 4.7 SP3 Avancerad betjäningspanel IOP- (FW 4.7 SP3). Vrid ratten till Asisstent, tryck OK.. Välj driftsättning Basic, tryck OK. 3. Fabriksinställning, välj Ja, tryck OK. 4. Vänta på att fabriksåterställningen blir utförd. När Fortsätt står i displayen, tryck OK. 5. Styrläge, V/f med kvadratisk karakteristik är förvald, används normalt vid fläkt- och pumpmotorer. Tryck OK. 6. Motordata, välj Europa 50 Hz, kw, tryck OK. 7. Välj Ja (Mata in data) från motormärkskylt, tryck OK. 8. Motortyp, Induktionsmotor är förvald och används i de flesta fall. Tryck OK 9. Karakteristik, välj frekvens efter motorns märkskylt, tex, 50 Hz, tryck OK. 0. Tryck OK för att fortsätta.. Motorns frekvens, ange motorns nominella frekvens. Normalt 50 Hz. Tryck OK.. Motorspänning, notera att det är motordatat som står på märkskylten för inmatad frekvens (8) som ska in oavsett vilken frekvens motorn ska arbeta på. Skriv in spänningen, tryck OK. 3. Motorström, skriv in strömvärdet från motorns märkskylt genom att skriva in en siffra i taget, tryck dig framåt genom att trycka OK, backa genom att trycka ESC. 4. Effektklass, skriv in effekten enligt motorns märkskylt, tryck OK. 5. Motorvarvtal, nominellt varvtal, skriv in värdet från motorns märkskylt, tryck OK. 6. ID motordata, detta bör göras, men det finns fall där det inte går, stöter ni på problem med detta, välj Avaktiverad, men normalt välj ID stillastående och rot., tryck OK. 7. Makrokälla, här väljer du makro, se längre ned i dokumentet för att välja passande makro, förvalt makro är start/stopp via DI0 och börvärde 0-0 V via AI0, välj önskat makro och tryck OK. 8. Minimifrekvens, här väljer du min-frekvens, ett tips är att använda appen Sinamics Support för att jämföra varvtalet med frekvensen, tryck in önskat värde och tryck OK. 9. Maximifrekvens, här väljer du max-frekvens, tryck in önskat värde och tryck OK. 0. Upprampning, välj önskad upprampningstid och tryck OK. Rekommenderade ramptider, se Tips & Trix. Nedrampning, välj önskad nedrampningstid och tryck OK. Rekommenderade ramptider, se Tips & Trix. Sammanfattning inställningar, här kontrollerar du dina inställningar, ändra vid behov, sen Fortsätt genom att tryck OK. 3. Spara inställningar genom att tryck OK. 4. Inställningarna sparades, tryck nu OK för att fortsätta. 5. ID motordata, tryck OK, nu trycker du HAND/AUTO och sen I (grön knapp), en varningstriangel syns i displayen, den försvinner när MotorID är utfört, det kan ta mellan 0 sek och min. Klart! 6. Observera att bygel MÅSTE monteras mellan plint 8 och Observera att bygel MÅSTE monteras mellan plint 6 och 9 för makro 0 (Universalapplikation) om inte Externt larm används. /4 Siemens Frekvensomriktare G0P SEG5sv4

12 Enkel betjäningspanel BOP- (FW 4.7 SP3). Tryck ESC tills det står MONITOR i displayen.. Tryck tills SETUP visas, tryck OK. 3. RESET visas, tryck OK. no visas,tryck för att välja yes och sedan OK. 4. EUR/USA P00 visas, tryck OK. Välj kw 50 HZ 0, tryck OK. 5. LOAD TYP P05 visas, tryck OK. Välj LOW OVL, tryck OK 6. INN VOLT P0 visas, tryck OK. Ställ in inkommande matningsspänning. Oftast 400 V. Tryck OK 7. MOT TYPE P300 visas, tryck OK. Vanligast är asynkron-/induktionsmotor. INDUCT visas i displayen. Tryck OK HZ visas, tryck OK. Välj no och sedan OK. 9. MOT VOLT P304 visas, tryck OK. Välj spänning enligt motorns märkskylt, tryck OK. 0. MOT CURR P305 visas, tryck OK. Välj ström enligt motorns märkskylt, tryck OK.. MOT POW P307 visas, tryck OK. Välj effekt enligt motorns märkskylt, tryck OK.. MOT FREQ P30 visas, tryck OK. Välj frekvens enligt motorns märkskylt (50 Hz), tryck OK. 3. MOT RPM P3 visas, tryck OK. Välj varvtal enligt motorns märkskylt, tryck OK. 4. MOT COOL P335 visas, tryck OK. Välj typ av kylning. Oftast SELF 0. Tryck OK. 5. CTRL MOD P300 visas, tryck OK. VF QUAD visas, tryck OK. 6. MAc PAr P5 visas, tryck OK. Välj makro, förvalt makro är start/stopp via DI0 och börvärde 0-0 V via AI0, se längre ned i dokumentationen, tryck OK. 7. MIN HZ P080 visas, tryck OK. Välj önskad minfrekvens (0 0 Hz), ett tips är att använda appen Sinamics Support för att jämföra varvtalet med frekvensen (för att bläddra siffra för siffra håll in OK i 3 sekunder), tryck OK. 8. MAX HZ P08 visas, tryck OK. Välj önskad maxfrekvens (50 xx Hz), ett tips är att använda appen Sinamics Support för att jämföra varvtalet med frekvensen (för att bläddra siffra för siffra håll in OK i 3 sekunder), tryck OK. 9. AI SCALE P758 visas, tryck OK. Här kan du skala din 0-0 V insignal efter frekvensen. Se Tips & Trix. 0. RAMP UP P0 visas, tryck OK. Ställ in lämplig upprampningstid (s), tryck OK. Rekommenderade ramptider, se Tips & Trix. RAMP DWN P, visas, tryck OK. Ställ in lämplig nedrampningstid (s), tryck OK. Rekommenderade ramptider, se Tips & Trix. OFF3 RP P35, visas tryck OK. Denna särskilda nedrampningstid används sällan. Vet du om att du använder den så ställ in den enligt önskemål. I annat fall tryck OK. 3. MOT ID P900 visas, tryck OK. Tryck för att välja STIL ROT, tryck OK. Larmsymbolen visas, larm uppstår. (försvinner när MOT ID är slutfört) 4. FINISH visas, tryck OK. Tryck för att få fram YES, tryck OK. 5. MONITOR visas. Och larmsymbolen. 6. Nu ska vi avsluta MOT ID. Tryck HAND/AUTO, tryck I (grön knapp). Nu utförs motoridentifieringen. När larmsymbolen försvinner är det klart. Det kan ta mellan 0 sek och min. Klart! 7. Backa ut med ESC till MONITOR, tryck HAND/AUTO så att handen försvinner. KLAR! 8. Observera att bygel MÅSTE monteras mellan plint 8 och Observera att bygel MÅSTE monteras mellan plint 6 och 9 för makro 0 (Universalapplikation) om inte Externt larm används... /4 Siemens Frekvensomriktare G0P SEG5sv

13 9. Universalapplikation Makro 0, FW 4.6 Makro 0 "Universalapplikation" Styrsignal via V Analog styrsignal kan överstyras av 3 fasta varvtal Flygande start och automatisk återstart är aktiva Fire mode (ESM) med ett fast varvtal Larm genereras via digital utgång 0 Driftsvar genereras via digital utgång Externt larm på digital ingång Obs!: Vid aktivering av Fire mode gäller inte garantin. Fel som kan uppstå vid Fire mode loggas i ett passerordsskyddat minne som kan läsas av på Siemens Repair Center. L L L3 PE Start / Stopp Externt Fel Brand (Fire mode) Fast varvtal Fast varvtal Fast varvtal P4V DIN 0 DIN DIN DIN 3 DIN 4 DIN 5 GND DI COM Säkringar L L L3 AOUT 0+ Varvtal (0. 0m ) 3 AOU 0-6 AOUT + Utång Ström (0. 0m ) 7 AOU DO 0 Larm Observera att bygel MÅSTE monteras mellan plint 6 och 9 om inte Externt larm används. Styrutrustning 0-0 V 3 4 AIN 0+ AIN 0- DO 8 Enable second VSD 5 4 PTC A DO 4 Drift 5 PTC B 3 u v w M 3 Tillval Parameter Value Description p73 r5. Signal source for terminal DO p756[0] 0 Unipolar voltage input (0...0 V) p840[0] r ON / OFF (OFF) p000[0] 3 Speed setpoint selection p00[0] 800 rpm Fixed speed setpoint Fast varvtal p00[0] 000 rpm Fixed speed setpoint Fast varvtal p003[0] 00 rpm Fixed speed setpoint 3 Fast varvtal 3 p05[0] 500 rpm Fixed speed setpoint 5 Börvärde fire mode Fast varvtal 5 p00[0] r7.3 Fixed speed setpoint selection Bit 0 p0[0] r7.4 Fixed speed setpoint selection Bit p0[0] r7.5 Fixed speed setpoint selection Bit p07[0] r00 Main setpoint scaling p3[0] 0 Setpoint inversion p00[0] Flying restart always active (start in setpoint direction) p0 6 Acknowledging all faults and restarting for an ON command p03[0] 0 Acknowledge faults p06[0] r7. External fault p3880 r7. ESM activation p388 ESM setpoint source: Fixed setpoint 5 (p05) p0046[0] r7.0 OR input I0 p0046[] r05.0 OR input I p0048 OR runtime group p08[0] 00% NSW input X0 p08[] 0 NSW input X p09 r05.0 NSW switch position I p0 5 NSW runtime group 3/4 Siemens Frekvensomriktare G0P SEG5sv4

14 0. Pump Delta P-kontroll Makro 03, FW 4.6 Makro 03 "Pump Delta P-kontroll" Differenstrycket regleras av den inbyggda PIDregulatorn Flygande start och automatisk återstart är aktiva Larm genereras via digital utgång 0 Driftsvar genereras via digital utgång L L L3 PE Start / Stopp P4V DIN 0 DIN DIN DIN 3 DIN 4 DIN 5 L L L3 Säkringar AOU 0 + AOU AOU + 7 AOU - Varvtal (0. 0 ma ) Utgång Ström (0. 0 ma) Tryckgivare 0-0V tex,.. QBE3000-D4 0-0 V GN DICO GN AIN 0- AIN 0+ D 0 D 0 9 Larm 8 Varning PTC A PTC B D 4 Drift 3 u v w M 3 Tillval Parameter Value Description p596 4 Reference variable of the technological unit Givarens mätområde (0 4bar) p000 5 Parameter filter change, technological unit p595 3 Selection of technological unit: bar Önskad enhet (tex bar) p000 0 Parameter filter ready p756[0] 0 Unipolar voltage input (0...0 V) p0840 r7.0 ON / OFF (OFF) p00[0] Flying restart always active (start in setpoint direction) p0 6 Acknowledging all faults and restarting for an ON command p00[0] Technology controller enable p0[0] bar Technology controller fixed value Börvärde Set the pressure setpoint to suit the application. This example uses a bar sensor (e.g. QBE64). p53[0] p0 Technology controller setpoint p57 30 s Technology controller setpoint ramp-up time p58 30 s Technology controller setpoint ramp-down time p64[0] r755[0] Technology controller actual value Ärvärde p65 0 s Technology controller actual value filter time constant p67 4. bar Technology controller upper limit actual value Gräns ärvärde, ställs över max ärvärde p68 - bar Technology controller lower limit actual value Gräns ärvärde, ställs under min ärvärde p93 30 s Technology controller ramp-up/ramp-down time 4/4 Siemens Frekvensomriktare G0P SEG5sv

15 . Trycksättning trapphus (ESM Emergency Service Mode) Makro 04, FW 4.6 Makro 04 "Trycksättning trapphus (ESM)" Centrala brandlarmet startar fläkten Fire mode (ESM) med tryckreglering, t.ex., ett trapphus, för att hålla utrymningsvägarna fria från rök Flygande start och automatisk återstart är aktiva Larm genereras via digital utgång 0 Driftsvar genereras via digital utgång Obs!: Vid aktivering av Fire mode gäller inte garantin. Fel som kan uppstå vid Fire mode loggas i ett passerordskyddat minne som kan läsas av på Siemens Repair Center. Tryckgivare 0-0V tex., QBM68.00D. L L L3 PE Brand (Fire mode) 0-0 V P4V DIN 0 DIN DIN DIN 3 DIN 4 DIN 5 GN DI CO GN AIN 0- AIN 0+ L L L 3 AOUT 0 + AOUT 0- AOUT + AOUT - D 0 D Säkringar Varvtal (0. 0mA) 3 6 Utgång Ström (0. 0mA) Larm 8 Varning PTC A PTC B D 4 3 Drift u v w M 3 Tillval Parameter Value Description p Reference variable of the technological unit Givarens mätområde (0 00Pa) p000 5 Parameter filter change, technological unit p595 5 Selection of technological unit: Pa Önskad enhet (tex Pa) p000 0 Parameter filter ready p3[0] 0 Setpoint inversion p00[0] Flying restart always active (start in setpoint direction) p0 6 Acknowledging all faults and restarting for an ON command p00[0] Technology controller enable p0[0] 40 Pa Technology controller fixed value Börvärde p53[0] p0 Technology controller setpoint p64[0] r755[0] Technology controller actual value Ärvärde p67 0 Pa Technology controller upper limit actual value Gräns ärvärde, ställs över max ärvärde p68-0 Pa Technology controller lower limit actual value Gräns ärvärde, stalls under min ärvärde p3880 r7.0 ESM activation p388 4 ESM setpoint from the technology controller p3884 p0 ESM technology controller setpoint Fixed setpoint 5/4 Siemens Frekvensomriktare G0P SEG5sv4

16 . Tryckstyrd fläkt + ESM fast hastighet (Emergency Service Mode) Makro 05, FW 4.6 Makro 05 "Tryckstyrd fläkt + ESM fast hastighet" Trycket i luftkanalen regleras av den inbyggda PID-regulatorn Flygande start och automatisk återstart är aktiva Fire mode (ESM) med fast varvtal Larm genereras via digital utgång 0 Driftsvar genereras via digital utgång Obs!: Vid aktivering av Fire mode (ESM) gäller inte garantin. Fel som kan uppstå vid Fire mode loggas i ett passerordskyddat minne som kan läsas av på Siemens Repair Center. Tryckgivare 0- te, QBM L L L3 PE Start / Stopp Brand (Fire mode) 0- V P V DIN 0 DIN DIN DIN 3 DIN 4 DIN 5 GND DI COM GND AIN 0- AIN 0+ L L L3 AOUT 0 + AOUT 0- AOUT + AOUT - DO 0 DO Säkringar Varvtal (0. ma ) Utgång Ström ( 0. ma) Lar Varning PTC A PTC B DO Drift u v w M 3 Tillval Parameter Value Description p Reference variable of the technological unit Givarens mätområde (0 500Pa) p000 5 Parameter filter change, technological unit p595 5 Selection of technological unit: Pa Önskad enhet (tex bar) p000 0 Parameter filter ready p756[0] 0 Unipolar voltage input (0...0 V) p0840 r7.0 ON / OFF (OFF) p05[0] 350 rpm Fixed speed setpoint 5 p3[0] 0 Setpoint inversion p00[0] Flying restart always active (start in setpoint direction) p0 6 Acknowledging all faults and restarting for an ON command p00[0] Technology controller enable p0[0] 00 Pa Technology controller fixed value Börvärde p53[0] p0 Technology controller setpoint p57 30 s Technology controller setpoint ramp-up time p58 30 s Technology controller setpoint ramp-down time p64[0] r755[0] Technology controller actual value Ärvärde p65 0 s Technology controller actual value filter time constant p Pa Technology controller upper limit actual value Gräns ärvärde, ställs över max ärvärde p68-50 Pa Technology controller lower limit actual value Gräns ärvärde, stalls under min ärvärde p93 30 s Technology controller ramp-up/ramp-down time p3880 r7. ESM activation p388 ESM setpoint source: Fixed setpoint 5 (p05) 6/4 Siemens Frekvensomriktare G0P SEG5sv

17 3. Kyltornsfläkt (aktiv givare) + hibernation(viloläge) Makro 06, FW 4.6 Makro 06 "Kyltornsfläkt aktiv givare + hibernation" Reglering av kyltornsfläkten baserad på kylarvattnets temperatur Temperaturgivare V på AI0 Hibernation (viloläge) Flygande start och automatisk återstart är aktiva Larm genereras via digital utgång 0 Driftsvar genereras via digital utgång L L L3 PE Start / Stopp P V DIN 0 DIN DIN DIN 3 DIN 4 DIN 5 Säkringar L L L3 AOUT 0 + AOUT 0- AOUT + AOUT - Varvta (0. ma) Utgång Ström (0. ma) Temperaturgivare 0- V, te.. QA V GN DI CO GN AIN 0- AIN 0+ D 0 D Lar Varning PTC PTC B D Drift u v w M 3 Tillval Parameter Value Description p Reference variable of the technological unit Givarens mätområde (0 00 C) p000 5 Parameter filter change, technological unit p595 4 Selection of technological unit: C Önskad enhet (tex C) p000 0 Parameter filter ready p756[0] 0 Unipolar voltage input (0 V...0 V) p0840 r7.0 ON / OFF (OFF) p00[0] Flying restart always active (start in setpoint direction) p0 6 Acknowledging all faults and restarting for an ON command p00[0] Technology controller enable p0[0] 6 C Technology controller fixed value Börvärde p53[0] p0 Technology controller setpoint p57 30 s Technology controller setpoint ramp-up time p58 30 s Technology controller setpoint ramp-down time p64[0] r755[0] Technology controller actual value Ärvärde p65 0 s Technology controller actual value filter time constant p67 0 C Technology controller upper limit actual value Gräns ärvärde, ställs över max ärvärde p68-0 C Technology controller lower limit actual value Gräns ärvärde, stalls under min ärvärde p93 30 s Technology controller ramp-up/ramp-down time p306 Technology controller fault-signal inversion p390[0] 50 rpm Hibernation start speed p39[0] 60 s Hibernation delay time p39 C Hibernation restart value with technology controller p398 Hibernation mode För att inaktivera viloläge: Sätt till 0 7/4 Siemens Frekvensomriktare G0P SEG5sv4

18 4. Kyltornsfläkt (LG-Ni000) + hibernation (viloläge) Makro 07, FW 4.6 Makro 07 "Kyltornsfläkt LG-Ni000 givare + hibernation" Reglering av kyltornsfläkt baserad på kylvattnets temperatur LG-Ni000 temperaturgivare på AI3 Hibernation (viloläge) Flygande start och automatisk återstart är aktiva Larm genereras via digital utgång 0 Driftsvar genereras via digital utgång L L L3 PE Start / Stopp P4V DIN 0 DIN DIN DIN 3 DIN 4 DIN 5 Säkringar L L L3 AOUT 0 + AOUT 0-3 Varvtal ( 0.0mA) 6 AOUT + 7 AOUT - Utgång Ström ( 0. 0mA ) Temperaturgivare Ni000,tex.. QAP GN DI CO AIN 3+ GN D 0 D Larm Varning 4 5 PTC A PTC B D 4 3 Drift u v w M 3 Tillval Parameter Value Description p Reference variable of the technological unit Givarens mätområde (0 00 C) p000 5 Parameter filter change, technological unit p595 4 Selection of technological unit: C Önskad enhet (tex C) p000 0 Parameter filter ready p756[3] 6 LG-Ni000 temperature sensor Typ av givare p0840 r7.0 ON / OFF (OFF) p00[0] Flying restart always active (start in setpoint direction) p0 6 Acknowledging all faults and restarting for an ON command p00[0] Technology controller enable p0[0] 6 C Technology controller fixed value Börvärde p53[0] p0 Technology controller setpoint p57 30 s Technology controller setpoint ramp-up time p58 30 s Technology controller setpoint ramp-down time p64[0] r755[3] Technology controller actual value Ärvärde p65 0 s Technology controller actual value filter time constant p67 00 C Technology controller upper limit actual value Gräns ärvärde, ställs över max ärvärde p68-0 C Technology controller lower limit actual value Gräns ärvärde, stalls under min ärvärde p93 30 s Technology controller ramp-up/ramp-down time p306 Technology controller fault-signal inversion p390[0] 50 rpm Hibernation start speed p39[0] 60 s Hibernation delay time p39 C Hibernation restart value with technology controller p398 Hibernation mode För att inaktivera viloläge: Sätt till 0 8/4 Siemens Frekvensomriktare G0P SEG5sv

19 5. Fasta börvärden Makro, FW 4.7 Makro "Fast varvtalsbörvärde" Start och stopp av 4 fasta börvärden via digital ingång till 4 Flygande start och automatisk återstart är aktiva Larm genereras via digital utgång 0 Driftsvar genereras via digital utgång Om flera ingångar är aktiva samtidigt, summeras börvärdena. Omriktaren startar när en av ingångarna är sluten. L L L3 PE Fast varvtal Fast varvtal Fast varvtal 3 Fast varvtal P4V DIN 0 DIN DIN DIN 3 Säkringar L L L 3 AOUT 0 + Varvtal (0. 0mA) AOUT 0-3 AOUT + 6 Utgång Ström (0. 0mA) AOUT GN DI CO D Larm D Varning PTC A PTC B D 4 3 Drift u v w M 3 Tillval Parameter Value Description p840[0] r05.0 ON / OFF (OFF) p000[0] 3 Speed setpoint selection: Fixed speed p00[0] 300 rpm Fixed speed setpoint Fast varvtal p00[0] 600 rpm Fixed speed setpoint Fast varvtal p003[0] 900 rpm Fixed speed setpoint 3 Fast varvtal 3 p004[0] 00 rpm Fixed speed setpoint 4 Fast varvtal 4 p00[0] r7.0 BI: Fixed speed setpoint selection Bit 0 p0[0] r7. BI: Fixed speed setpoint selection Bit p0[0] r7. BI: Fixed speed setpoint selection Bit p03[0] r7.3 BI: Fixed speed setpoint selection Bit 3 p3[0] 0 BI: Setpoint inversion p00[0] Flying restart always active (start in setpoint direction) p0 6 Acknowledging all faults and restarting for an ON command p03[0] 0 BI:. Acknowledge faults 9/4 Siemens Frekvensomriktare G0P SEG5sv4

20 6. CO-givare, börvärden Makro, FW 4.7 Makro "CO-givare, börvärden" ON/OFF och börvärdesval via digital ingång 0 eller digital ingång Ställer in det börvärdet (50 % = 5 V från CO- givaren) Externt larm till digital ingång. Fläkten stoppas. Om ej används måste ingången byglas. Summalarm: digital ut 0 Driftindikering: digital ut Om DI0 och DI är aktiva samtidigt, så adderas börvärdena. Fläkten startas när en av ingångarna är TILL. AI0- AI0+ Luftkvalitégivare 0-0V, t.ex. QPA ON / OFF börvärde 5 Externt larm 6 ON / OFF börvärde V 4 3 P4V DI0 DI DI 8 69 GND DI COM GND 4 PTC A 5 PTC B DO 0 DO DO AO 0+ AO 0- AO + AO Varvtal (0..0mA) 7 (0..0mA) Larm Varning Drift Tillval Parameter Value Description p756[0] 0 Unipolar voltage input (0...0 V) p840[0] r5.0 ON / OFF (OFF) p3[0] 0 Setpoint inversion p03[0] 0 BI:. Acknowledge faults p06[0] r7. External fault p00[0] Technology controller enable p0[0] 50 Technology controller fixed value Börvärde i % av 0 V (max område på givare)* p03[0] 0 Technology controller fixed value 3 Börvärde i % av 0 V (max område på givare)* p0[0] r7.0 BI: Technology controller fixed value selection bit 0 Aktivering börvärde p[0] r7. BI: Technology controller fixed value selection bit Aktivering börvärde p53[0] r4 Technology controller setpoint p64[0] r755[0] Technology controller actual value p67 0% Technology controller upper limit actual value p68-0% Technology controller lower limit actual value p306 Technology controller fault-signal inversion (*) %-angivelser syftar till givarens mätområde 0 0 V = 0 00 % Ex.: Givare 0 0 V = ppm. Inställning på 50% ger då börvärde på 000 ppm, 40% ger 800 ppm osv 0/4 Siemens Frekvensomriktare G0P SEG5sv

21 7. Temperaturberoende tryckbörvärde (utekompensering) Makro 3, FW 4.7 Makro 3 "Temperaturberoende tryckbörvärde" Tryckreglering med utetemperaturberoende tryckbörvärde begränsat mellan 0 % och 50 % LG-Ni000 temperaturgivare på AI Tryckgivare 0 0 V på AI0 Flygande start och automatisk återstart är aktiva Larm genereras via digital utgång 0 Driftsvar genereras via digital utgång P4V DI0 GND DI COM GND AI0- AI0+ AI+ GND PTC A PTC B Tryckgivare 0-0V, t.ex. QBM68.00D Temperaturgivare Ni000, t.ex. QAP ON / OFF 0-0 V DO 0 DO DO AO 0 + AO 0 - AO + AO Varvtal (0.. 0mA ) Utgång ström (0.. 0mA ) 0 9 Larm 8 Varning 5 4 Drift 3 Tryckbörvärde [%] Tillval 50 % 0 % Utetemperatur [ C] - 0 C + 5 C Parameter Value Description p756[] 6 AI: LG-Ni000 temperature sensor p757[] -0 C AI characteristic x Kurva för börvärde Brytpunkt x p758[] 0 % AI characteristic y Börvärde vid x i % av 0 V (max område på givare)* p759[] 5 C AI characteristic x Kurva för börvärde Brytpunkt x p760[] 50 % AI characteristic y Börvärde vid x i % av 0 V (max område på givare)* p840[0] r7.0 ON / OFF (OFF) p00[0] Flying restart always active (start in setpoint direction) p0 6 Acknowledging all faults and restarting for an ON command p00[0] Technology controller enable p53[0] r03 Technology controller setpoint p57 30 s Technology controller setpoint ramp-up time Begränsning i tid vid börvärdesförändring p58 30 s Technology controller setpoint ramp-down time Begränsning i tid vid börvärdesförändring p64[0] r755[0] Technology controller actual value from AI0 p65 0 s Technology controller actual value filter time constant Filtrering av mätvärde - tryck p67 0 % Technology controller upper limit actual value p68-0 % Technology controller lower limit actual value p93 30 s Technology controller ramp-up/ramp-down time p08 r755[] Setpoint limiting p Upper limit setpoint limiting 50% Maxbegränsning, högsta tryckbörvärdet 50 %* p Lower limit setpoint limiting 0% Minbegränsning, lägsta tryckbörvärdet 0 %* p034 5 Runtime group setpoint limiting (*) %-angivelser syftar till givarens mätområde 0 0 V = 0 00 % Ex.: Givare 0 0 V = Pa. Inställning på 50% ger då börvärde på 50 Pa, 40% ger 00 Pa osv. /4 Siemens Frekvensomriktare G0P SEG5sv4

22 8. Instruktion för Firemode (ESM) vid fläktstyrning via 0 0 V-styrsignal Denna instruktion används vid normal användning, makro i BOP eller Fläkt med öppen slinga/reglerloop. Funktion Vid brandlarm sluts en ingång i G0P som går till ett fast varvtal t.ex. 500 rpm. Brandfunktionen har högst prioritet, dvs. handoperation m m fungerar ej. G0P går då i Firemode. Parameterinställningar Parameter Värde Parameterfunktion Beskrivning P3[0] 0 Börvärde invertering Tar bort invertering av börvärdesingång DI, sätts vid val av makro P3880 r7. ESM aktivering Aktiverar ESM via DI P388 ESM källa börvärde Källa för börvärde ESM = [] fast varvtal 5 (p05) P (önskat rpm) Fast varvtal 5 Sätter fast varvtal till 500 rpm Elektriskt inkoppling av frekvensomriktare G0P i Firemode /4 Siemens Frekvensomriktare G0P SEG5sv

23 9. Igångkörningsprotokoll / Ändrade parametrar Parameter: Function: Factory setting: Setting: P0970 Restore factory settings - P300 Control type (V/f parabolic) P000 Motor standard 0 (IEC motor) P00 Drive unit line supply voltage 400 P0304 Rated motor voltage [V] P0305 Rated motor current [A] P0306 Number of motors connected in parallel P0307 Rated motor power [kw] P0308 Rated motor power factor / cos φ P030 Rated motor frequency [Hz] P03 Rated motor speed [rpm] P900 Motor data identification selection 0 P005 Macro parameter P080 Minimum speed [rpm/hz] 0 P08 Maximum speed [rpm/hz] 500/50 P0 Ramp-up time [s] 0 P Ramp-down time [s] 30 P060 Motor temperature sensor 0 (no sensor) P073(0) Digital output function (Fault) P0748(0) Invert digital output 0 0 P073(0) Digital output function 5.7 (Alarm) P0748() Invert digital output 0 P0733(0) Digital output function 5. (Operation) P0748() Invert digital output 0 P0757(0) x value for ADC scaling [V/mA] 0 P0758(0) y value for ADC scaling [%] 0 P0759(0) x value for ADC scaling [V/mA] 00 P0760(0) y value for ADC scaling [%] 00 P00 Flying restart operating mode 0 (flying restart inactive) P0 Automatic restart mode 0 (disabled) P Automatic restart start attempts 3 P Automatic restart delay time start attempts [s] P3(0) Automatic restart monitoring time restart [s] 60 P3() Automatic restart monitoring time reset start counter [s] 0 P80 Vdc controller configuration P80 Reverse the output phase sequence 0 P000 Reference speed [rpm] 500 P085[0] Enable operation (utrullning) P P P P r008 Control unit firmware version 3/4 Siemens Frekvensomriktare G0P SEG5sv4

24 0. Tips & Trix! A0098 RTC: Datum och tidsinställning krävs Ställ klockan med BOP- Ställ datum med BOP- Navigera till P8400 Navigera till P840 Index [00] = Timme (0... 3) Index [00] = Dag Index [0] = Minut ( ) Index [0] = Månad Index [0] = Sekund ( ) Index [0] = År Utrullning: P085[0] = r7.0 för start/stop via DI0. Utrullning sker då när DI0 går från -> 0 (negativ flank). Således ej vid handmanövrering via BOP eller IOP. Invertera digitala utgångar: Digitala utgångar inverteras på P0748[0 ]. Index 0 = DO 0 index = DO.. Ändra maxvarvtal: P08 = maxvarvtal & P000 = referensvarvtal till önskat maxvarvtal. Vid användning av PID-regulatorn i omformare, (Technology PID controller) Indirekt/värmande (stigande frekvens på motor -> stigande mätvärde) funktion på regulator: P306 = 0 Direkt/kylande (stigande frekvens på motor -> sjunkande mätvärde) funktion på regulator: P306 = Rekommenderade ramptider kw 30 s 4 5 kw 60 s kw 90 s kw 0 s Skalning av analog insignal (exempel) Objekt Förklaring Börvärde [%] Analog ingång [V] Smartphone App SINAMICS ASSISTANT Appen konverterar frekvensen (Hz) på en omriktare till varvtal (rpm) för att ställas in för motorn. Funktionen Felkodsbeskrivning hjälper dig identifiera och åtgärda fel. Skriv bara in felkoden som visas i omriktaren och appen förklarar för dig vad den betyder och vad du kan göra för att åtgärda felet. itunes: Google Store: 4/ Siemens AB, Building Technologies Division, sv/ Rätt till ändringar förbehålles Siemens Frekvensomriktare G0P SEG5sv
