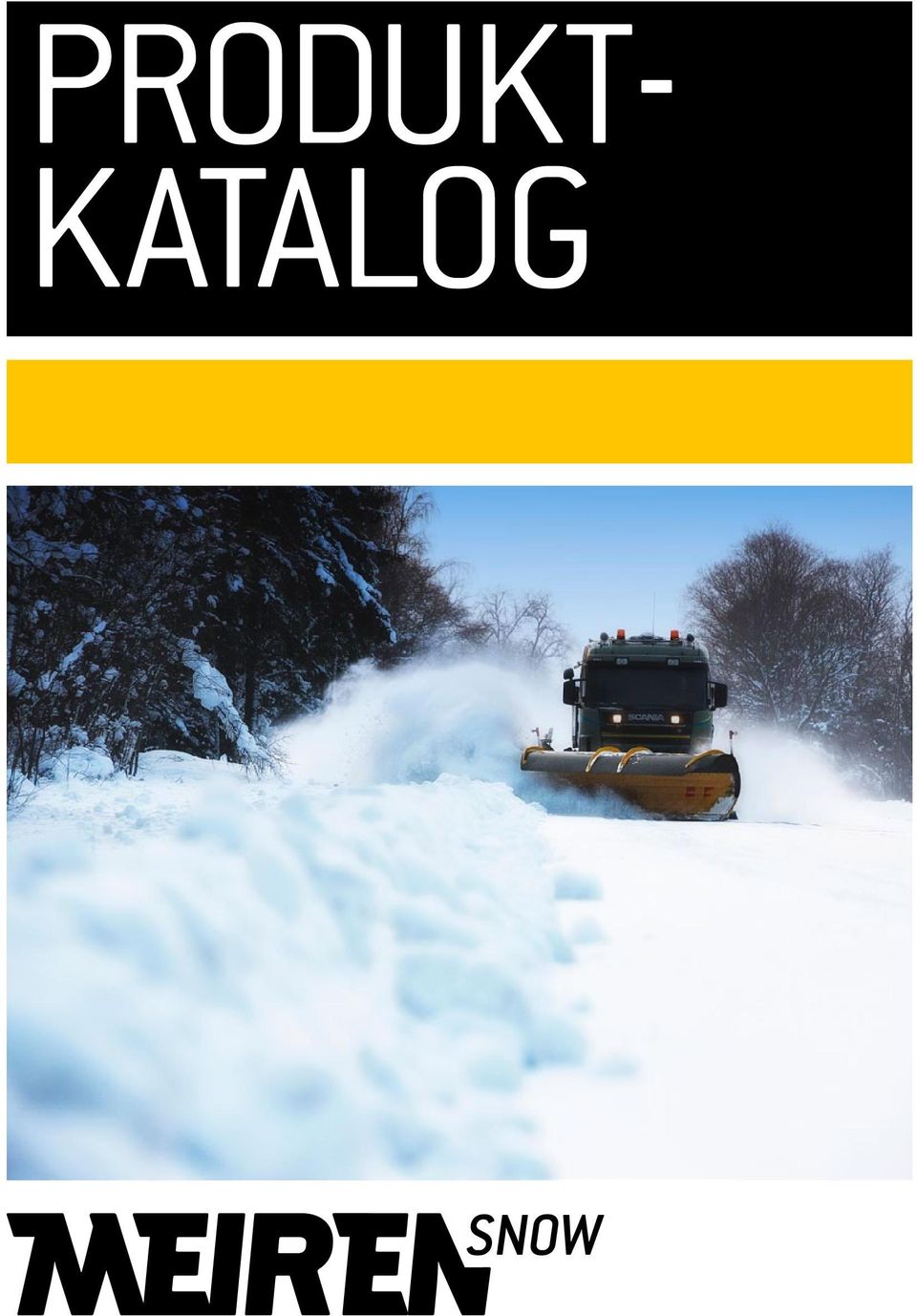

1 Produktkatalog

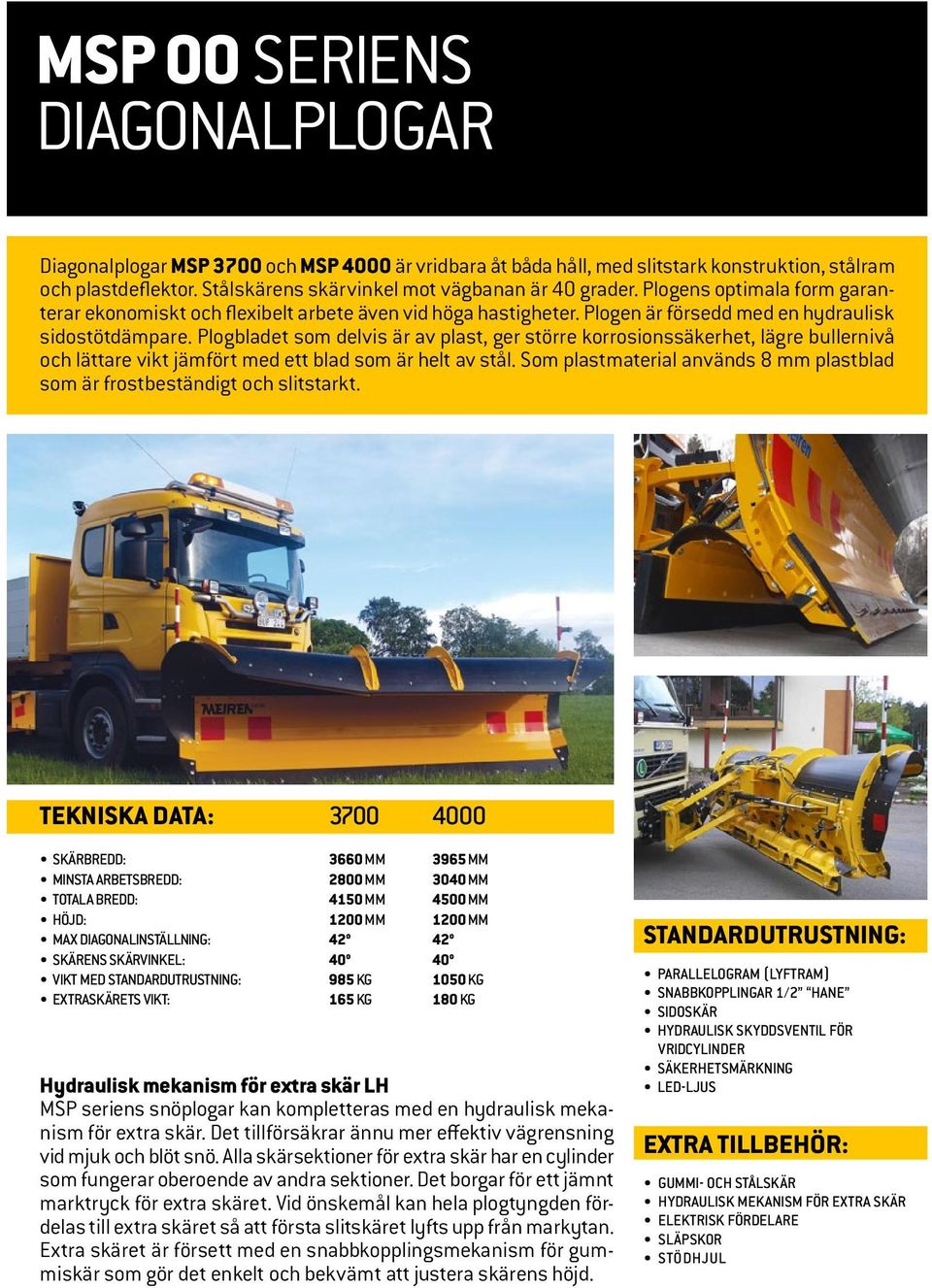

2 MSP 00 SERIENS DIAGONALPLOGAR Diagonalplogar MSP 3700 och MSP 4000 är vridbara åt båda håll, med slitstark konstruktion, stålram och plastdeflektor. Stålskärens skärvinkel mot vägbanan är 40 grader. Plogens optimala form garanterar ekonomiskt och flexibelt arbete även vid höga hastigheter. Plogen är försedd med en hydraulisk sidostötdämpare. Plogbladet som delvis är av plast, ger större korrosionssäkerhet, lägre bullernivå och lättare vikt jämfört med ett blad som är helt av stål. Som plastmaterial används 8 mm plastblad som är frostbeständigt och slitstarkt. TEKNISKA DATA: SKÄRBREDD: 3660 mm 3965 mm MINSTA ARBETSBREDD: 2800 mm 3040 mm TOTALA BREDD: 4150 mm 4500 mm HÖJD: 1200 mm 1200 mm MAX DIAGONALINSTÄLLNING: SKÄRENS SKÄRVINKEL: VIKT MED 985 kg 1050 kg EXTRASKÄRETS VIKT: 165 kg 180 kg Hydraulisk mekanism för extra skär LH MSP seriens snöplogar kan kompletteras med en hydraulisk mekanism för extra skär. Det tillförsäkrar ännu mer effektiv vägrensning vid mjuk och blöt snö. Alla skärsektioner för extra skär har en cylinder som fungerar oberoende av andra sektioner. Det borgar för ett jämnt marktryck för extra skäret. Vid önskemål kan hela plogtyngden fördelas till extra skäret så att första slitskäret lyfts upp från markytan. Extra skäret är försett med en snabbkopplingsmekanism för gummiskär som gör det enkelt och bekvämt att justera skärens höjd. PARALLELOGRAM (LYFTRAM) SNABBKOPPLINGAR 1/2 HANE SIDOSKÄR HYDRAULISK SKYDDSVENTIL FÖR VRIDCYLINDER LED-LJUS GUMMI- OCH STÅLSKÄR HYDRAULISK MEKANISM FÖR EXTRA SKÄR ELEKTRISK FÖRDELARE SLÄPSKOR STÖDHJUL

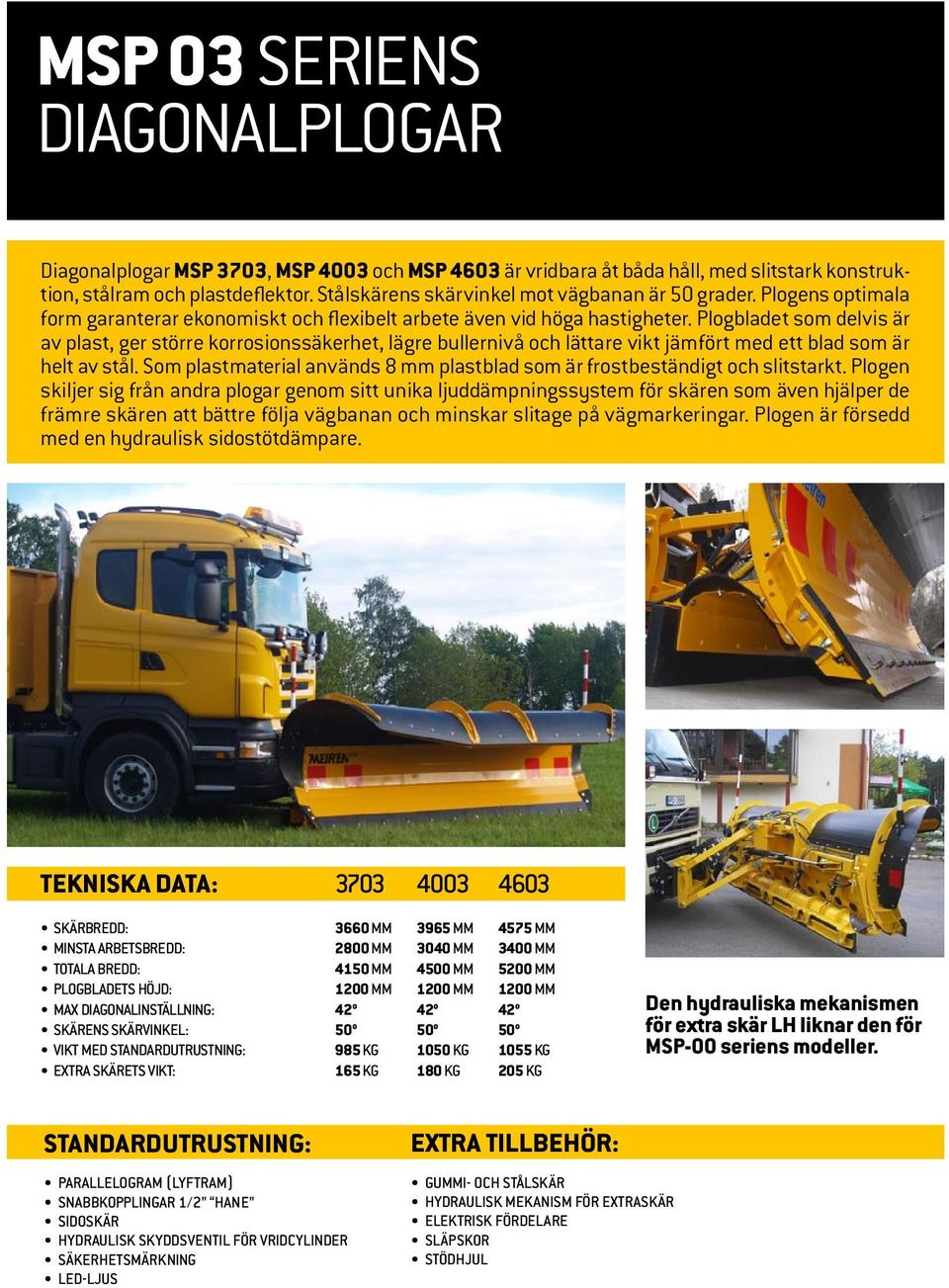

3 MSP 03 SERIENS DIAGONALPLOGAR Diagonalplogar MSP 3703, MSP 4003 och MSP 4603 är vridbara åt båda håll, med slitstark konstruktion, stålram och plastdeflektor. Stålskärens skärvinkel mot vägbanan är 50 grader. Plogens optimala form garanterar ekonomiskt och flexibelt arbete även vid höga hastigheter. Plogbladet som delvis är av plast, ger större korrosionssäkerhet, lägre bullernivå och lättare vikt jämfört med ett blad som är helt av stål. Som plastmaterial används 8 mm plastblad som är frostbeständigt och slitstarkt. Plogen skiljer sig från andra plogar genom sitt unika ljuddämpningssystem för skären som även hjälper de främre skären att bättre följa vägbanan och minskar slitage på vägmarkeringar. Plogen är försedd med en hydraulisk sidostötdämpare. TEKNISKA DATA: SKÄRBREDD: 3660 mm 3965 mm 4575 mm MINSTA ARBETSBREDD: 2800 mm 3040 mm 3400 mm TOTALA BREDD: 4150 mm 4500 mm 5200 mm PLOGBLADETS HÖJD: 1200 mm 1200 mm 1200 mm MAX DIAGONALINSTÄLLNING: SKÄRENS SKÄRVINKEL: VIKT MED 985 kg 1050 kg 1055 kg EXTRA SKÄRETS VIKT: 165 kg 180 kg 205 kg Den hydrauliska mekanismen för extra skär LH liknar den för MSP-00 seriens modeller. PARALLELOGRAM (LYFTRAM) SNABBKOPPLINGAR 1/2 HANE SIDOSKÄR HYDRAULISK SKYDDSVENTIL FÖR VRIDCYLINDER LED-LJUS GUMMI- OCH STÅLSKÄR HYDRAULISK MEKANISM FÖR EXTRASKÄR ELEKTRISK FÖRDELARE SLÄPSKOR STÖDHJUL

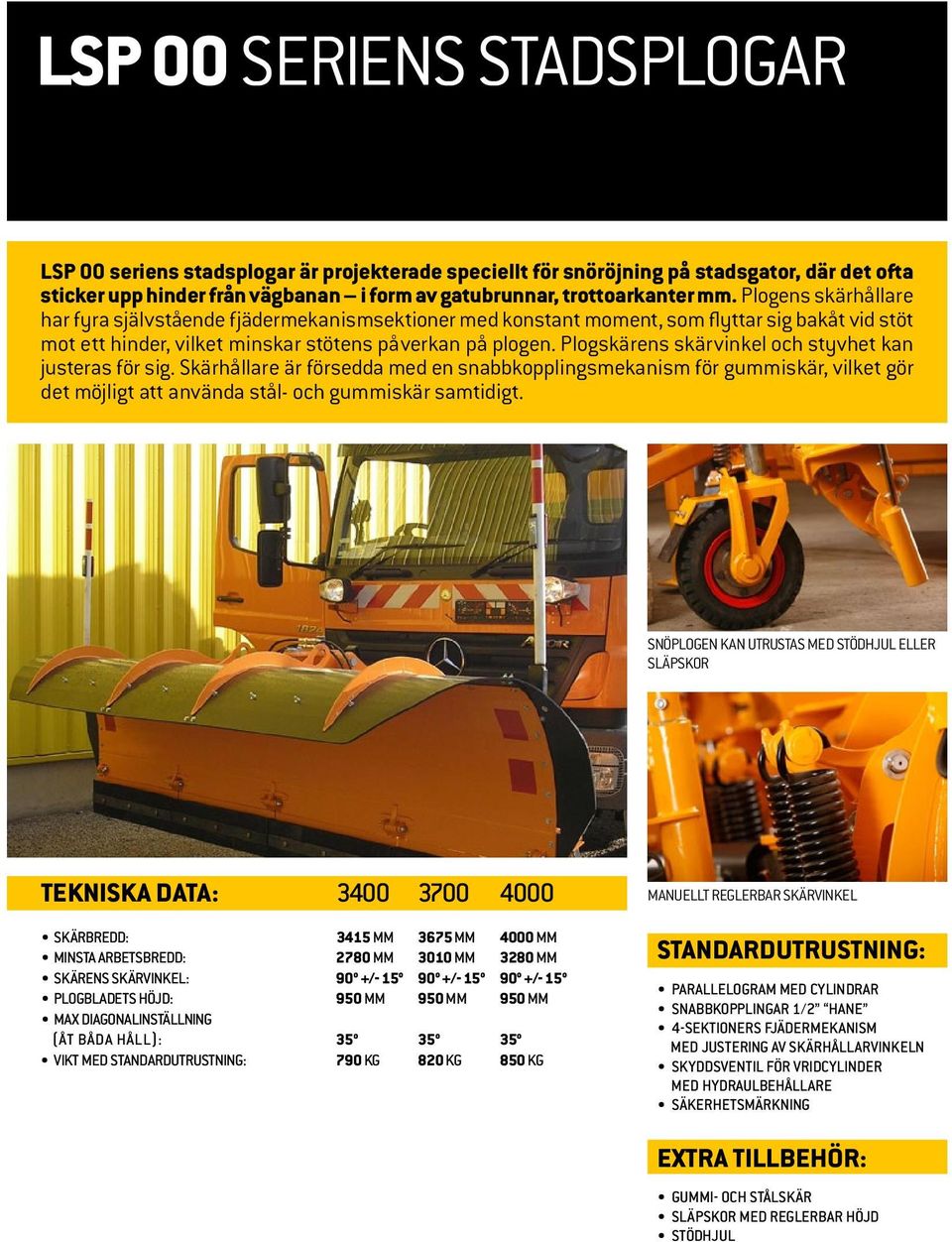

4 LSP 00 SERIENS STADSPLOGAR LSP 00 seriens stadsplogar är projekterade speciellt för snöröjning på stadsgator, där det ofta sticker upp hinder från vägbanan i form av gatubrunnar, trottoarkanter mm. Plogens skärhållare har fyra självstående fjädermekanismsektioner med konstant moment, som flyttar sig bakåt vid stöt mot ett hinder, vilket minskar stötens påverkan på plogen. Plogskärens skärvinkel och styvhet kan justeras för sig. Skärhållare är försedda med en snabbkopplingsmekanism för gummiskär, vilket gör det möjligt att använda stål- och gummiskär samtidigt. SNÖPLOGEN KAN UTRUSTAS MED STÖDHJUL ELLER SLÄPSKOR TEKNISKA DATA: SKÄRBREDD: 3415 mm 3675 mm 4000 mm MINSTA ARBETSBREDD: 2780 mm 3010 mm 3280 mm SKÄRENS SKÄRVINKEL: 90 +/ / /- 15 PLOGBLADETS HÖJD: 950 mm 950 mm 950 mm MAX DIAGONALINSTÄLLNING (ÅT BÅDA HÅLL): VIKT MED 790 kg 820 kg 850 kg MANUELLT REGLERBAR SKÄRVINKEL PARALLELOGRAM MED CYLINDRAR SNABBKOPPLINGAR 1/2 HANE 4-SEKTIONERS FJÄDERMEKANISM MED JUSTERING AV SKÄRHÅLLARVINKELN SKYDDSVENTIL FÖR VRIDCYLINDER MED HYDRAULBEHÅLLARE GUMMI- OCH STÅLSKÄR SLÄPSKOR MED REGLERBAR HÖJD STÖDHJUL

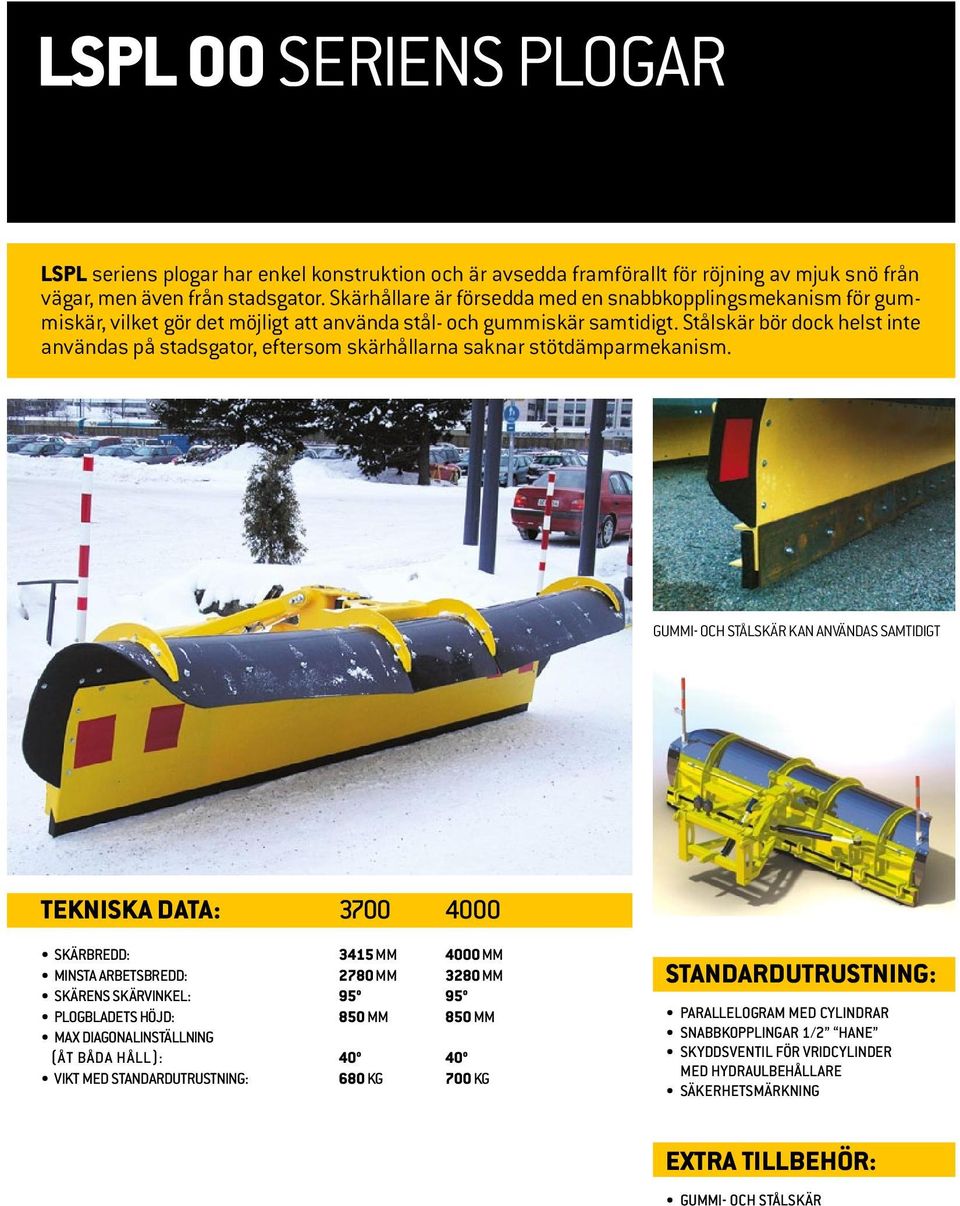

5 lspl 00 SERIENS PLOGAR LSPL seriens plogar har enkel konstruktion och är avsedda framförallt för röjning av mjuk snö från vägar, men även från stadsgator. Skärhållare är försedda med en snabbkopplingsmekanism för gummiskär, vilket gör det möjligt att använda stål- och gummiskär samtidigt. Stålskär bör dock helst inte användas på stadsgator, eftersom skärhållarna saknar stötdämparmekanism. GUMMI- OCH STÅLSKÄR KAN ANVÄNDAS SAMTIDIGT TEKNISKA DATA: SKÄRBREDD: 3415 mm 4000 mm MINSTA ARBETSBREDD: 2780 mm 3280 mm SKÄRENS SKÄRVINKEL: PLOGBLADETS HÖJD: 850 mm 850 mm MAX DIAGONALINSTÄLLNING (ÅT BÅDA HÅLL): VIKT MED 680 KG 700 KG PARALLELOGRAM MED CYLINDRAR SNABBKOPPLINGAR 1/2 HANE SKYDDSVENTIL FÖR VRIDCYLINDER MED HYDRAULBEHÅLLARE GUMMI- OCH STÅLSKÄR

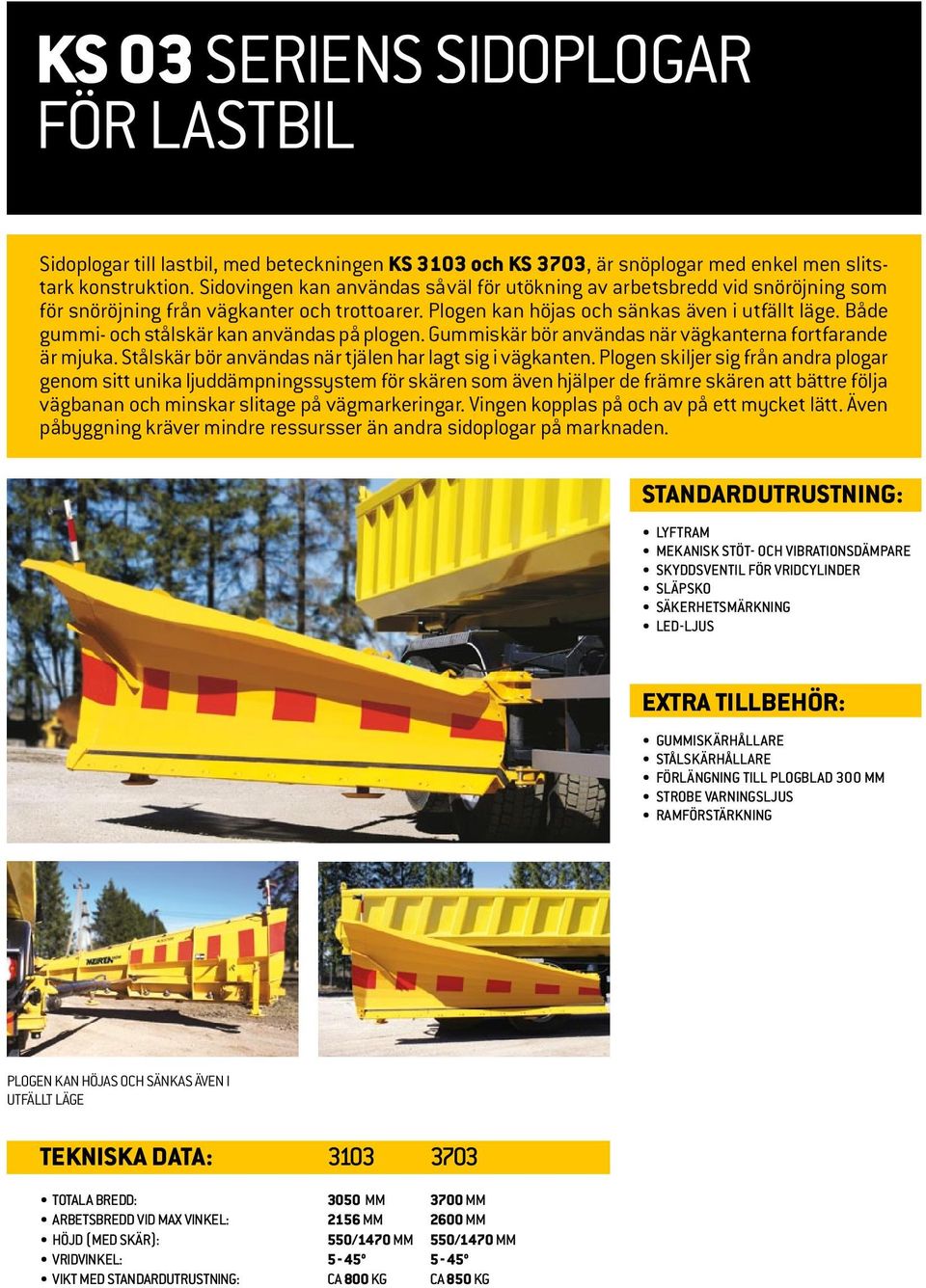

6 KS 03 SERIENS SIDOPLOGAR FÖR LASTBIL Sidoplogar till lastbil, med beteckningen KS 3103 och KS 3703, är snöplogar med enkel men slitstark konstruktion. Sidovingen kan användas såväl för utökning av arbetsbredd vid snöröjning som för snöröjning från vägkanter och trottoarer. Plogen kan höjas och sänkas även i utfällt läge. Både gummi- och stålskär kan användas på plogen. Gummiskär bör användas när vägkanterna fortfarande är mjuka. Stålskär bör användas när tjälen har lagt sig i vägkanten. Plogen skiljer sig från andra plogar genom sitt unika ljuddämpningssystem för skären som även hjälper de främre skären att bättre följa vägbanan och minskar slitage på vägmarkeringar. Vingen kopplas på och av på ett mycket lätt. Även påbyggning kräver mindre ressursser än andra sidoplogar på marknaden. LYFTRAM MEKANISK STÖT- OCH VIBRATIONSDÄMPARE SKYDDSVENTIL FÖR VRIDCYLINDER SLÄPSKO LED-LJUS GUMMISKÄRHÅLLARE STÅLSKÄRHÅLLARE FÖRLÄNGNING TILL PLOGBLAD 300 MM STROBE VARNINGSLJUS RAMFÖRSTÄRKNING PLOGEN KAN HÖJAS OCH SÄNKAS ÄVEN I UTFÄLLT LÄGE TEKNISKA DATA: TOTALA BREDD: 3050 mm 3700 mm ARBETSBREDD VID MAX VINKEL: 2156 mm 2600 mm HÖJD (MED SKÄR): 550/1470 mm 550/1470 mm VRIDVINKEL: VIKT MED ca 800 kg ca 850 kg

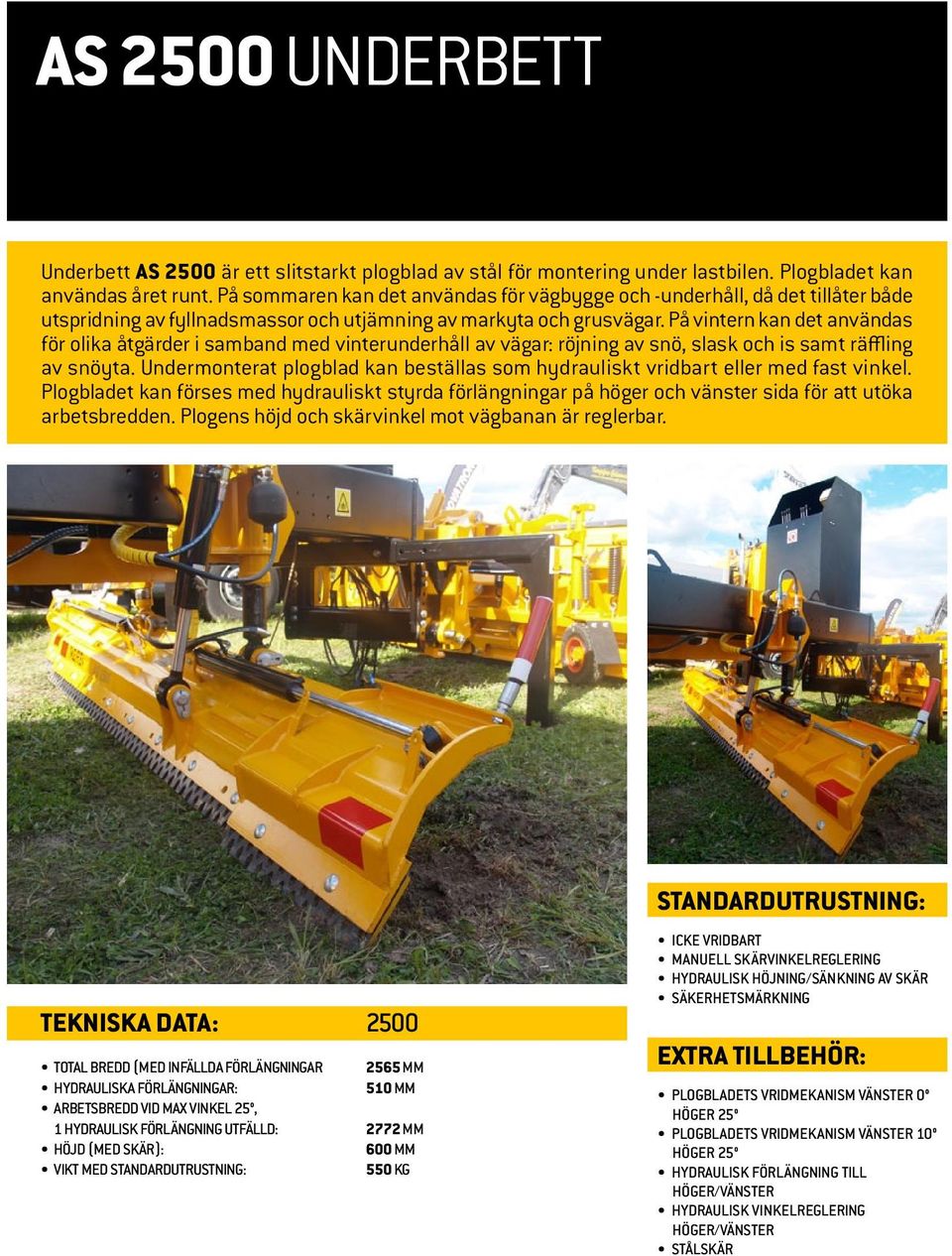

7 AS 2500 UNDERBETT Underbett AS 2500 är ett slitstarkt plogblad av stål för montering under lastbilen. Plogbladet kan användas året runt. På sommaren kan det användas för vägbygge och -underhåll, då det tillåter både utspridning av fyllnadsmassor och utjämning av markyta och grusvägar. På vintern kan det användas för olika åtgärder i samband med vinterunderhåll av vägar: röjning av snö, slask och is samt räffling av snöyta. Undermonterat plogblad kan beställas som hydrauliskt vridbart eller med fast vinkel. Plogbladet kan förses med hydrauliskt styrda förlängningar på höger och vänster sida för att utöka arbetsbredden. Plogens höjd och skärvinkel mot vägbanan är reglerbar. TEKNISKA DATA: 2500 TOTAL BREDD (MED INFÄLLDA FÖRLÄNGNINGAR 2565 mm HYDRAULISKA FÖRLÄNGNINGAR: 510 mm ARBETSBREDD VID MAX VINKEL 25, 1 HYDRAULISK FÖRLÄNGNING UTFÄLLD: 2772 mm HÖJD (MED SKÄR): 600 mm VIKT MED 550 KG ICKE VRIDBART MANUELL SKÄRVINKELREGLERING HYDRAULISK HÖJNING/SÄNKNING AV SKÄR PLOGBLADETS VRIDMEKANISM VÄNSTER 0 HÖGER 25 PLOGBLADETS VRIDMEKANISM VÄNSTER 10 HÖGER 25 HYDRAULISK FÖRLÄNGNING TILL HÖGER/VÄNSTER HYDRAULISK VINKELREGLERING HÖGER/VÄNSTER STÅLSKÄR

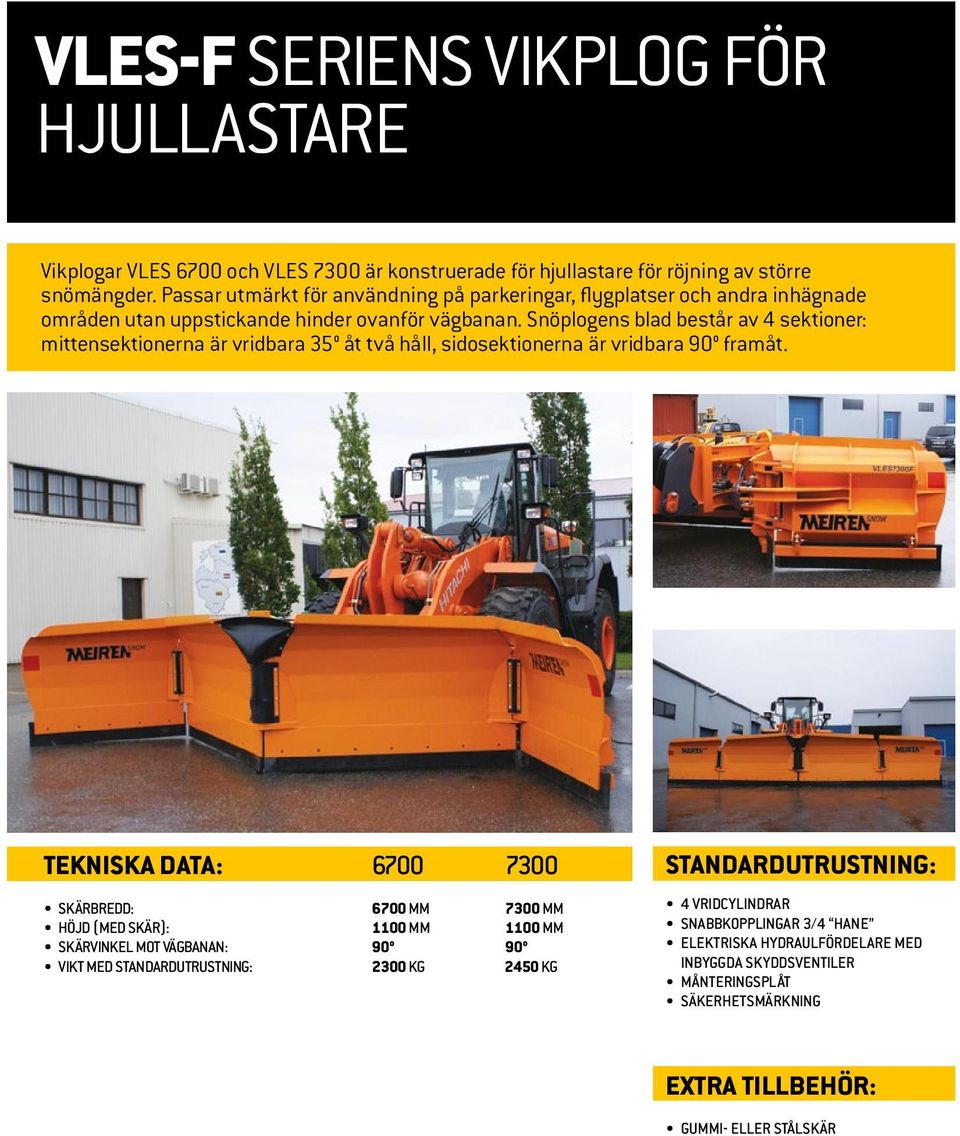

8 VLES-F SERIENS Vikplog för hjullastare Vikplogar VLES 6700 och VLES 7300 är konstruerade för hjullastare för röjning av större snömängder. Passar utmärkt för användning på parkeringar, flygplatser och andra inhägnade områden utan uppstickande hinder ovanför vägbanan. Snöplogens blad består av 4 sektioner: mittensektionerna är vridbara 35 åt två håll, sidosektionerna är vridbara 90 framåt. TEKNISKA DATA: Skärbredd: 6700 mm 7300 mm Höjd (med skär): 1100 mm 1100 mm Skärvinkel mot vägbanan: Vikt med standardutrustning: 2300 KG 2450 KG 4 vridcylindrar Snabbkopplingar 3/4 Hane Elektriska hydraulfördelare med inbyggda skyddsventiler Månteringsplåt Säkerhetsmärkning Gummi- eller stålskär

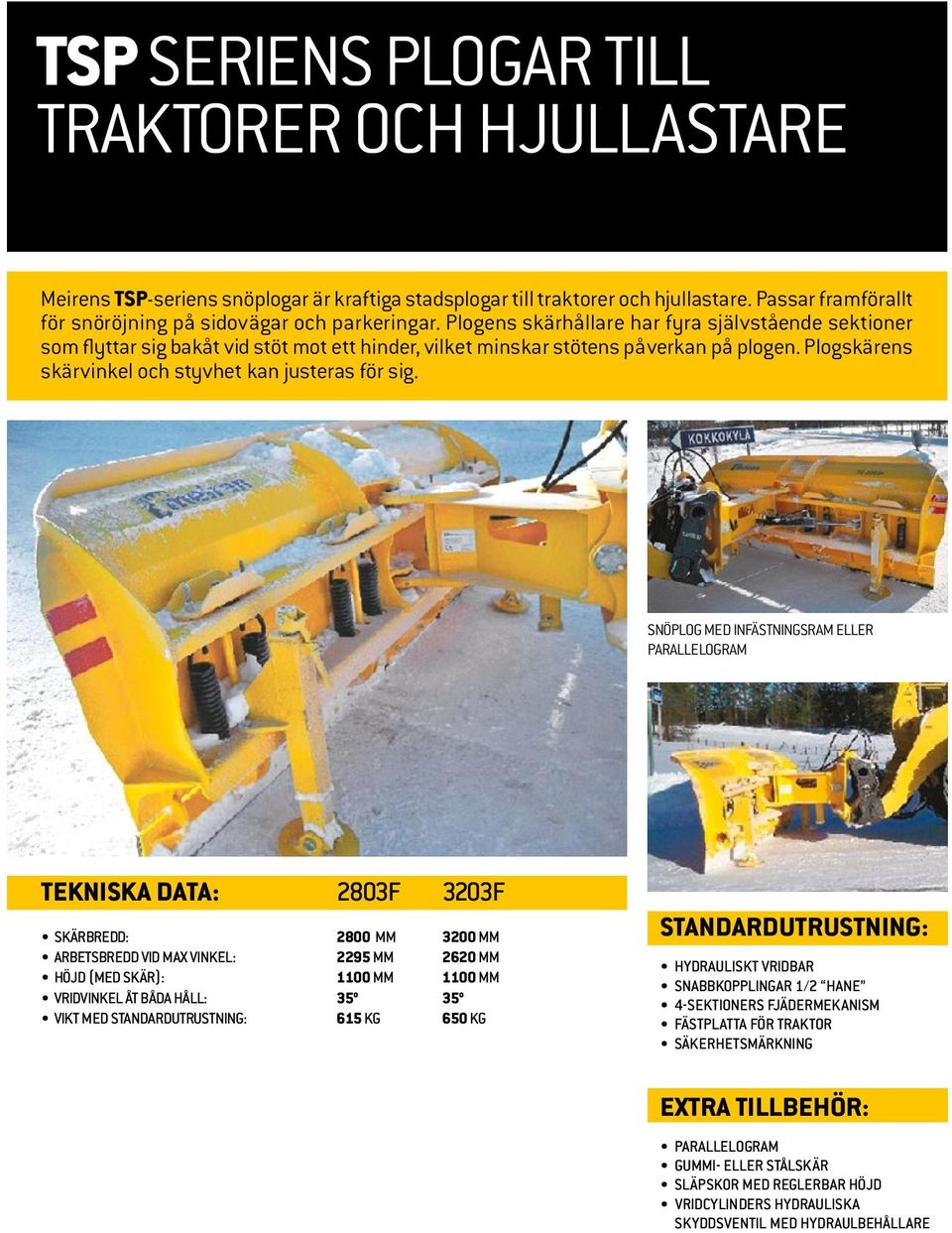

9 TSp SERIENS PLOGAR TILL TRAKTORER OCH HJULLASTARE Meirens TSP-seriens snöplogar är kraftiga stadsplogar till traktorer och hjullastare. Passar framförallt för snöröjning på sidovägar och parkeringar. Plogens skärhållare har fyra självstående sektioner som flyttar sig bakåt vid stöt mot ett hinder, vilket minskar stötens påverkan på plogen. Plogskärens skärvinkel och styvhet kan justeras för sig. SNÖPLOG MED INFÄSTNINGSRAM ELLER PARALLELOGRAM TEKNISKA DATA: 2803F 3203F SKÄRBREDD: 2800 mm 3200 mm ARBETSBREDD VID MAX VINKEL: 2295 mm 2620 mm HÖJD (MED SKÄR): 1100 mm 1100 mm VRIDVINKEL ÅT BÅDA HÅLL: VIKT MED 615 kg 650 kg HYDRAULISKT VRIDBAR SNABBKOPPLINGAR 1/2 HANE 4-SEKTIONERS FJÄDERMEKANISM FÄSTPLATTA FÖR TRAKTOR PARALLELOGRAM GUMMI- ELLER STÅLSKÄR SLÄPSKOR MED REGLERBAR HÖJD VRIDCYLINDERS HYDRAULISKA SKYDDSVENTIL MED HYDRAULBEHÅLLARE

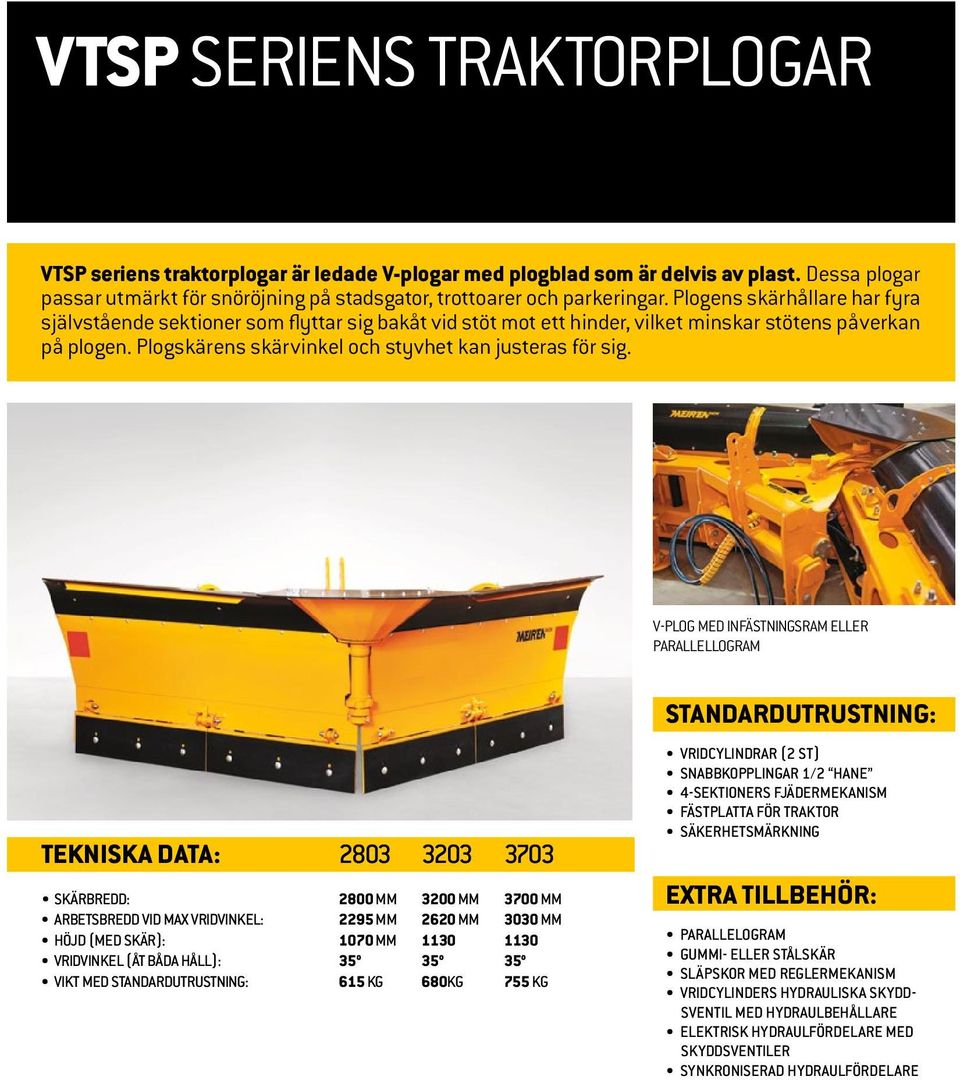

10 VtsP SERIENS TRAKTORPLOGAR VTSP seriens traktorplogar är ledade V-plogar med plogblad som är delvis av plast. Dessa plogar passar utmärkt för snöröjning på stadsgator, trottoarer och parkeringar. Plogens skärhållare har fyra självstående sektioner som flyttar sig bakåt vid stöt mot ett hinder, vilket minskar stötens påverkan på plogen. Plogskärens skärvinkel och styvhet kan justeras för sig. V-PLOG MED INFÄSTNINGSRAM ELLER PARALLELLOGRAM TEKNISKA DATA: SKÄRBREDD: 2800 mm 3200 mm 3700 mm ARBETSBREDD VID MAX VRIDVINKEL: 2295 mm 2620 mm 3030 mm HÖJD (MED SKÄR): 1070 mm VRIDVINKEL (ÅT BÅDA HÅLL): VIKT MED 615 kg 680kg 755 kg VRIDCYLINDRAR (2 ST) SNABBKOPPLINGAR 1/2 HANE 4-SEKTIONERS FJÄDERMEKANISM FÄSTPLATTA FÖR TRAKTOR PARALLELOGRAM GUMMI- ELLER STÅLSKÄR SLÄPSKOR MED REGLERMEKANISM VRIDCYLINDERS HYDRAULISKA SKYDD- SVENTIL MED HYDRAULBEHÅLLARE ELEKTRISK HYDRAULFÖRDELARE MED SKYDDSVENTILER SYNKRONISERAD HYDRAULFÖRDELARE

11 Vts SERIE TRAKTORPLOG VTS serie snöplog är tvåbladig traktorplog med förnyad och förstärkt konstruktion vars kvalitet och användarkomfort uppfyller de allra högsta kraven. Plogen är avsedd för montering på mindre traktorer som passar för snöröjning på gång- och cykelvägar, parker och mindre sidovägar. Skärhållare på VTS plogar med stålblad är försedda med 2-sektions fjädermekanism för stötdämpning. VRIDCYLINDRAR (2 ST) SNABBKOPPLINGAR 1/2 HANE 2-SEKTIONERS FJÄDERMEKANISM FÄSTPLATTA FÖR TRAKTOR PARALLELOGRAM GUMMI- ELLER STÅLSKÄR SLÄPSKOR MED REGLERMEKANISM VRIDCYLINDERS HYDRAULISKA SKYDD- SVENTIL MED HYDRAULBEHÅLLARE ELEKTRISK HYDRAULFÖRDELARE MED SKYDDSVENTILER SYNKRONISERAD HYDRAULFÖRDELARE TEKNISKA DATA: 2402 SKÄRBREDD: 2400 mm HÖJD (MED SKÄR): 940 mm ARBETSBREDD VID MAX VRIDVINKEL: 1965 mm VRIDVINKEL (ÅT BÅDA HÅLL): 35 VIKT MED 470 KG

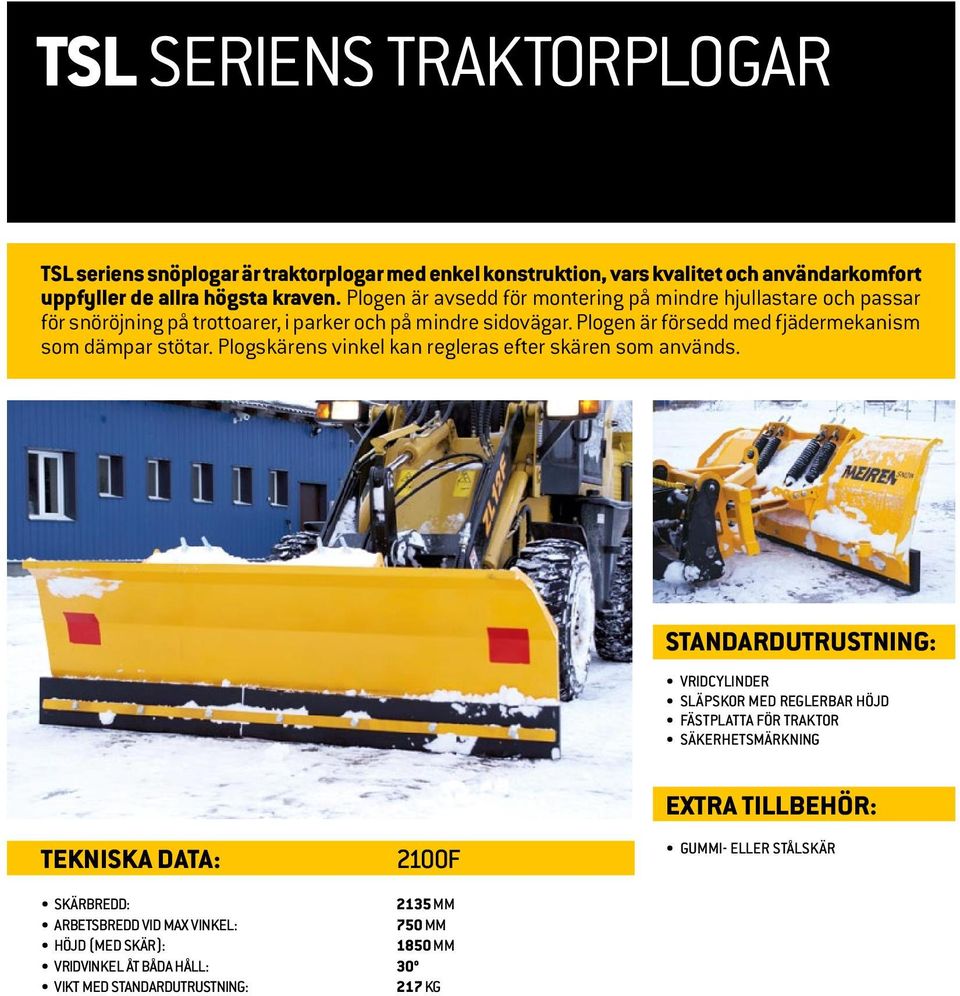

12 tsl SERIENS TRAKTORPLOGAR TSL seriens snöplogar är traktorplogar med enkel konstruktion, vars kvalitet och användarkomfort uppfyller de allra högsta kraven. Plogen är avsedd för montering på mindre hjullastare och passar för snöröjning på trottoarer, i parker och på mindre sidovägar. Plogen är försedd med fjädermekanism som dämpar stötar. Plogskärens vinkel kan regleras efter skären som används. VRIDCYLINDER SLÄPSKOR MED REGLERBAR HÖJD FÄSTPLATTA FÖR TRAKTOR TEKNISKA DATA: 2100F GUMMI- ELLER STÅLSKÄR SKÄRBREDD: 2135 mm ARBETSBREDD VID MAX VINKEL: 750 mm HÖJD (MED SKÄR): 1850 mm VRIDVINKEL ÅT BÅDA HÅLL: 30 VIKT MED 217 KG

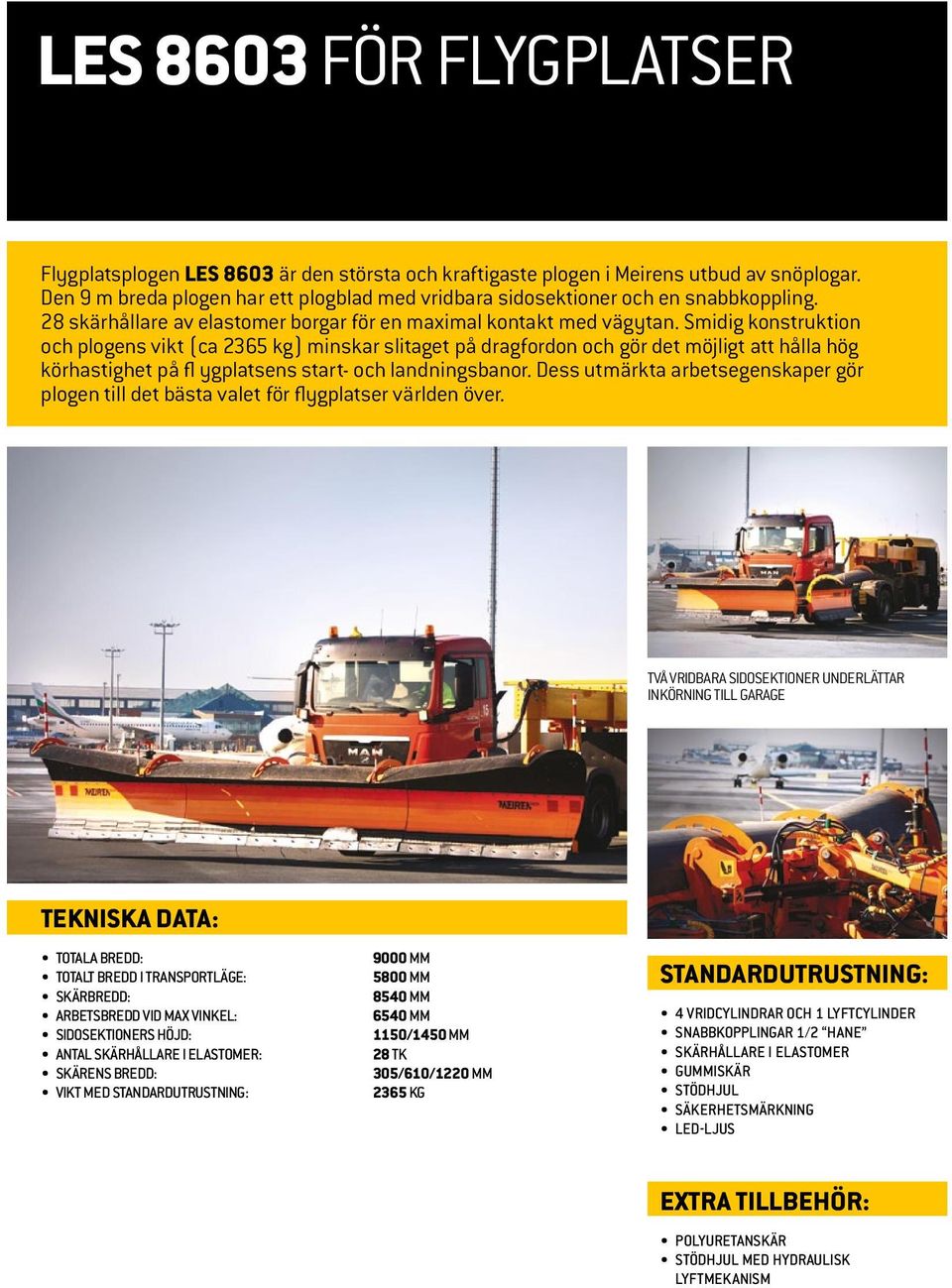

13 LES 8603 För flygplatser Flygplatsplogen LES 8603 är den största och kraftigaste plogen i Meirens utbud av snöplogar. Den 9 m breda plogen har ett plogblad med vridbara sidosektioner och en snabbkoppling. 28 skärhållare av elastomer borgar för en maximal kontakt med vägytan. Smidig konstruktion och plogens vikt (ca 2365 kg) minskar slitaget på dragfordon och gör det möjligt att hålla hög körhastighet på fl ygplatsens start- och landningsbanor. Dess utmärkta arbetsegenskaper gör plogen till det bästa valet för flygplatser världen över. TVÅ VRIDBARA SIDOSEKTIONER UNDERLÄTTAR INKÖRNING TILL GARAGE TEKNISKA DATA: Totala bredd: Totalt bredd i transportläge: Skärbredd: Arbetsbredd vid max vinkel: Sidosektioners höjd: Antal skärhållare i elastomer: Skärens bredd: Vikt med standardutrustning: 9000 mm 5800 mm 8540 mm 6540 mm 1150/1450 mm 28 tk 305/610/1220 mm 2365 kg 4 vridcylindrar och 1 lyftcylinder Snabbkopplingar 1/2 Hane skärhållare i elastomer Gummiskär Stödhjul Säkerhetsmärkning LED-ljus Polyuretanskär Stödhjul med hydraulisk lyftmekanism

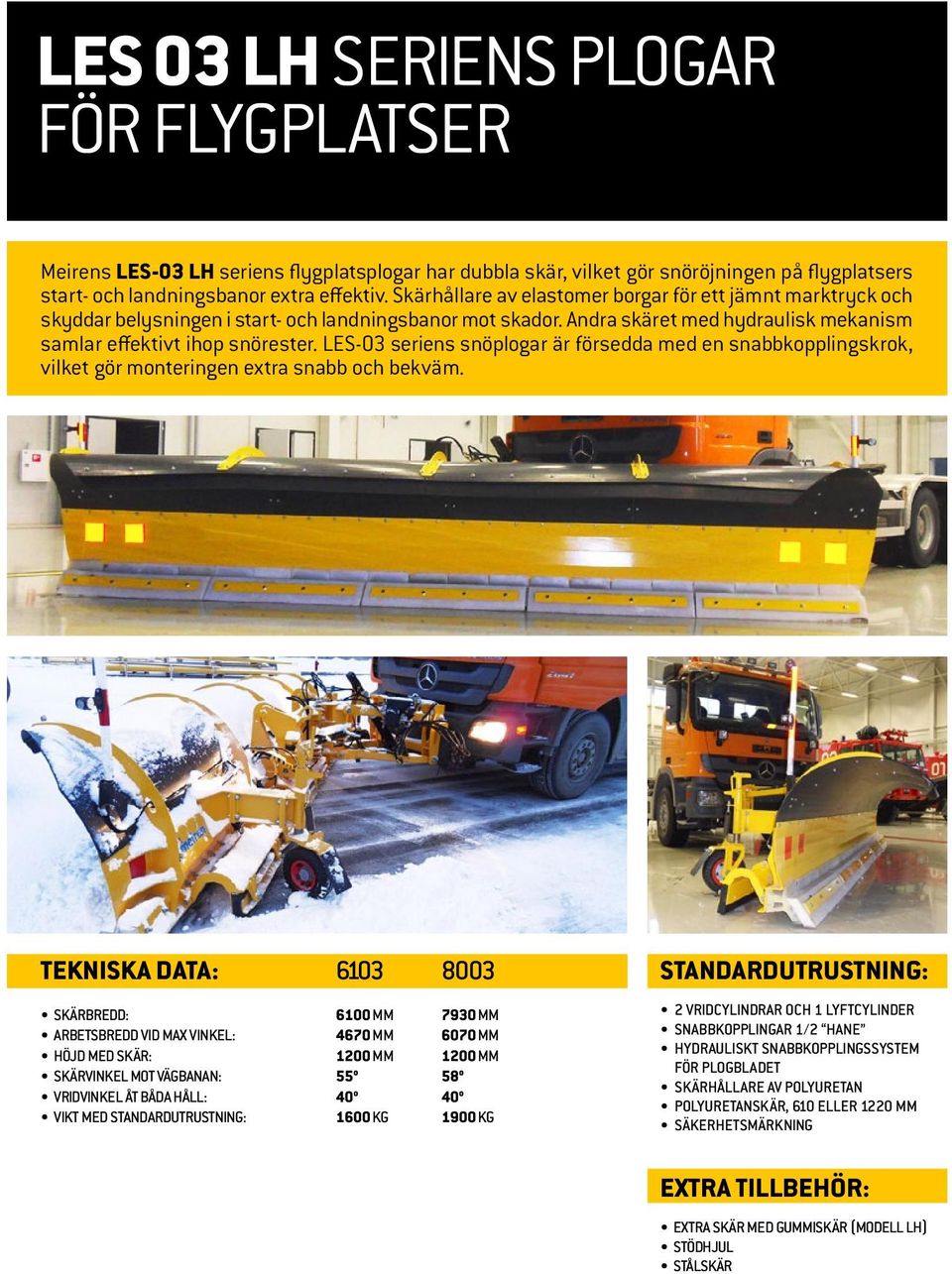

14 LES 03 LH SERIENS PLOGAR FÖR FLYGPLATSER Meirens LES-03 LH seriens flygplatsplogar har dubbla skär, vilket gör snöröjningen på flygplatsers start- och landningsbanor extra effektiv. Skärhållare av elastomer borgar för ett jämnt marktryck och skyddar belysningen i start- och landningsbanor mot skador. Andra skäret med hydraulisk mekanism samlar effektivt ihop snörester. LES-03 seriens snöplogar är försedda med en snabbkopplingskrok, vilket gör monteringen extra snabb och bekväm. TEKNISKA DATA: SKÄRBREDD: 6100 mm 7930 mm ARBETSBREDD VID MAX VINKEL: 4670 mm 6070 mm HÖJD MED SKÄR: 1200 mm 1200 mm SKÄRVINKEL MOT VÄGBANAN: VRIDVINKEL ÅT BÅDA HÅLL: VIKT MED 1600 kg 1900 kg 2 VRIDCYLINDRAR OCH 1 LYFTCYLINDER SNABBKOPPLINGAR 1/2 HANE HYDRAULISKT SNABBKOPPLINGSSYSTEM FÖR PLOGBLADET SKÄRHÅLLARE AV POLYURETAN POLYURETANSKÄR, 610 ELLER 1220 MM EXTRA SKÄR MED GUMMISKÄR (MODELL LH) STÖDHJUL STÅLSKÄR

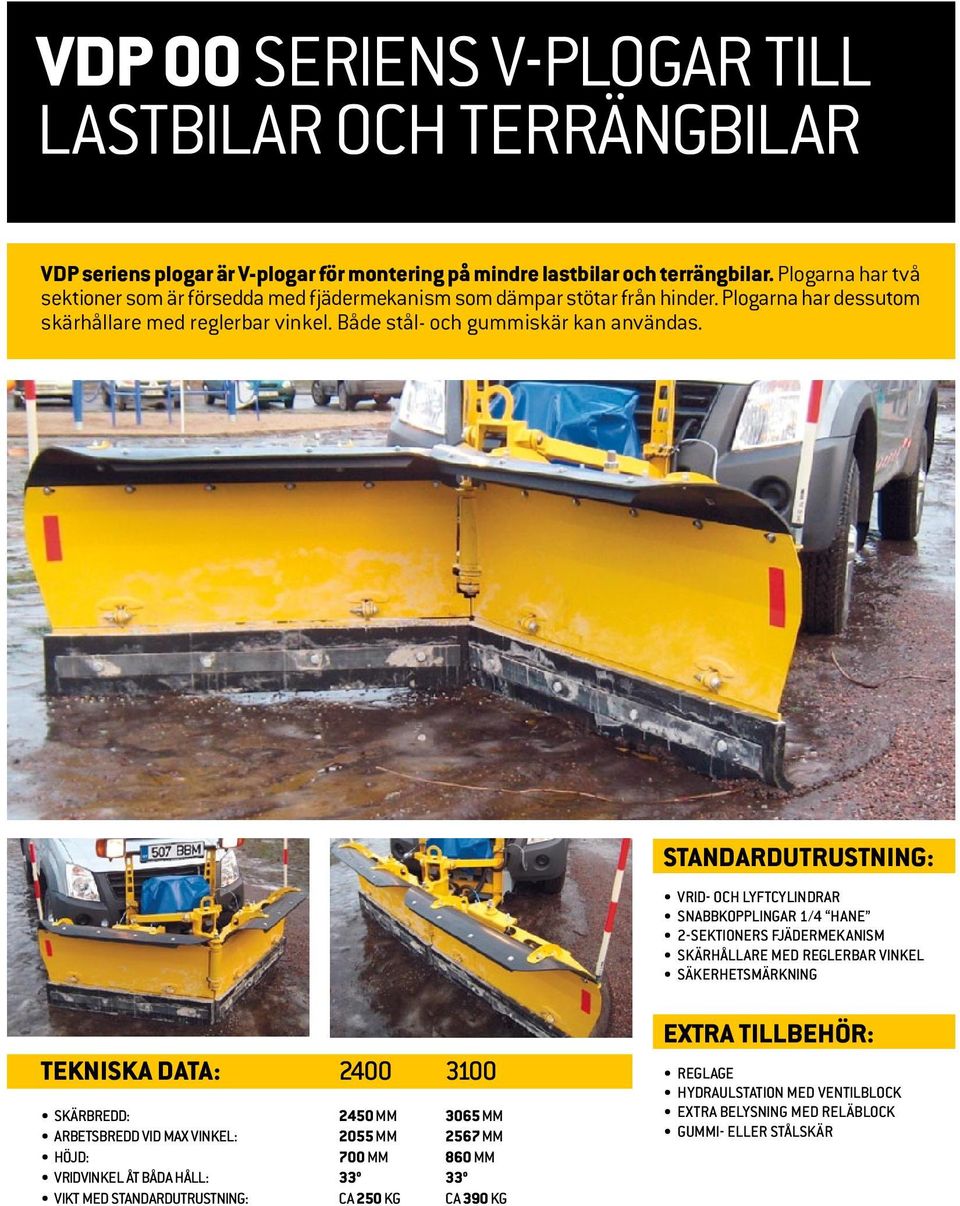

15 VDP 00 SERIENS V-PLOGAR TILL LASTBILAR OCH TERRÄNGBILAR VDP seriens plogar är V-plogar för montering på mindre lastbilar och terrängbilar. Plogarna har två sektioner som är försedda med fjädermekanism som dämpar stötar från hinder. Plogarna har dessutom skärhållare med reglerbar vinkel. Både stål- och gummiskär kan användas. VRID- OCH LYFTCYLINDRAR SNABBKOPPLINGAR 1/4 HANE 2-SEKTIONERS FJÄDERMEKANISM SKÄRHÅLLARE MED REGLERBAR VINKEL TEKNISKA DATA: SKÄRBREDD: 2450 mm 3065 mm ARBETSBREDD VID MAX VINKEL: 2055 mm 2567 mm HÖJD: 700 mm 860 mm VRIDVINKEL ÅT BÅDA HÅLL: VIKT MED ca 250 kg ca 390 kg REGLAGE HYDRAULSTATION MED VENTILBLOCK EXTRA BELYSNING MED RELÄBLOCK GUMMI- ELLER STÅLSKÄR

16 SKÄR OCH TILLBEHÖR För beställning skicka e-post till Vänligen ange dina kontaktuppgifter, produktkod och önskat antal i beställningen HÅRDMETALLSKÄR HÅRDMETALLSKÄR, HÅRDMETALLSKÄR, HÅRDMETALLSKÄR, HÅRDMETALLSKÄR MED TANDNING HÅRDMETALLSKÄR MED TANDNING, HÅRDMETALLSKÄR MED TANDNING, HÅRDMETALLSKÄR MED TANDNING, PLANSKÄR PLANSKÄR, PLANSKÄR, PLANSKÄR, SKÄR MED DUBBELRADIG TANDNING SKÄR MED DUBBELRADIG TANDNING, SKÄR MED DUBBELRADIG TANDNING, SKÄR MED DUBBELRADIG TANDNING, SKÄR MED DUBBELRADIG TANDNING, SKÄR MED DUBBELRADIG TANDNING, SKÄR MED DUBBELRADIG TANDNING, SKÄR MED DUBBELRADIG TANDNING,

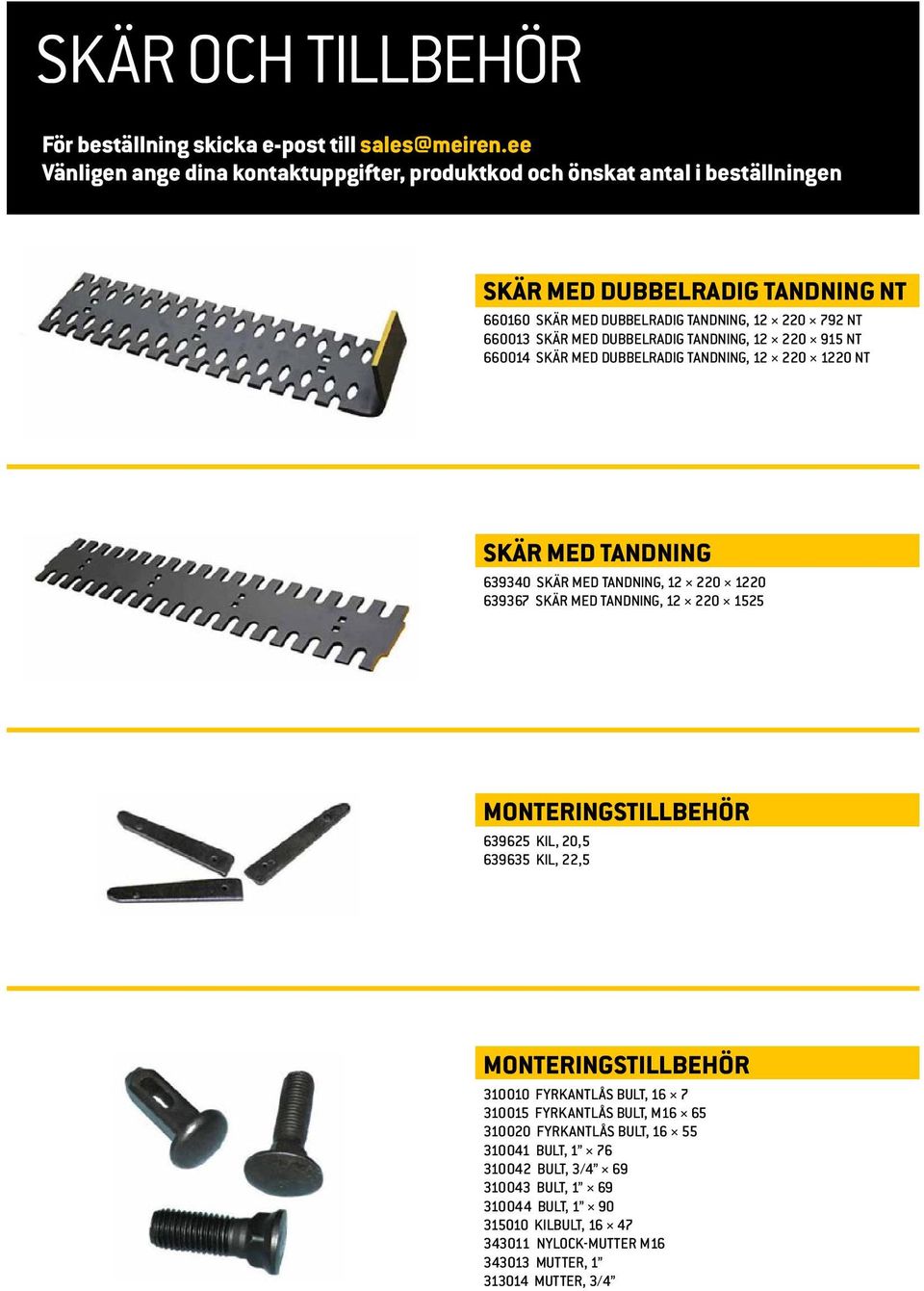

17 SKÄR OCH TILLBEHÖR För beställning skicka e-post till Vänligen ange dina kontaktuppgifter, produktkod och önskat antal i beställningen SKÄR MED DUBBELRADIG TANDNING NT SKÄR MED DUBBELRADIG TANDNING, NT SKÄR MED DUBBELRADIG TANDNING, NT SKÄR MED DUBBELRADIG TANDNING, NT SKÄR MED TANDNING SKÄR MED TANDNING, SKÄR MED TANDNING, MONTERINGSTILLBEHÖR KIL, 20, KIL, 22,5 MONTERINGSTILLBEHÖR FYRKANTLÅS BULT, FYRKANTLÅS BULT, M FYRKANTLÅS BULT, BULT, BULT, 3/ BULT, BULT, KILBULT, NYLOCK-MUTTER M MUTTER, MUTTER, 3/4

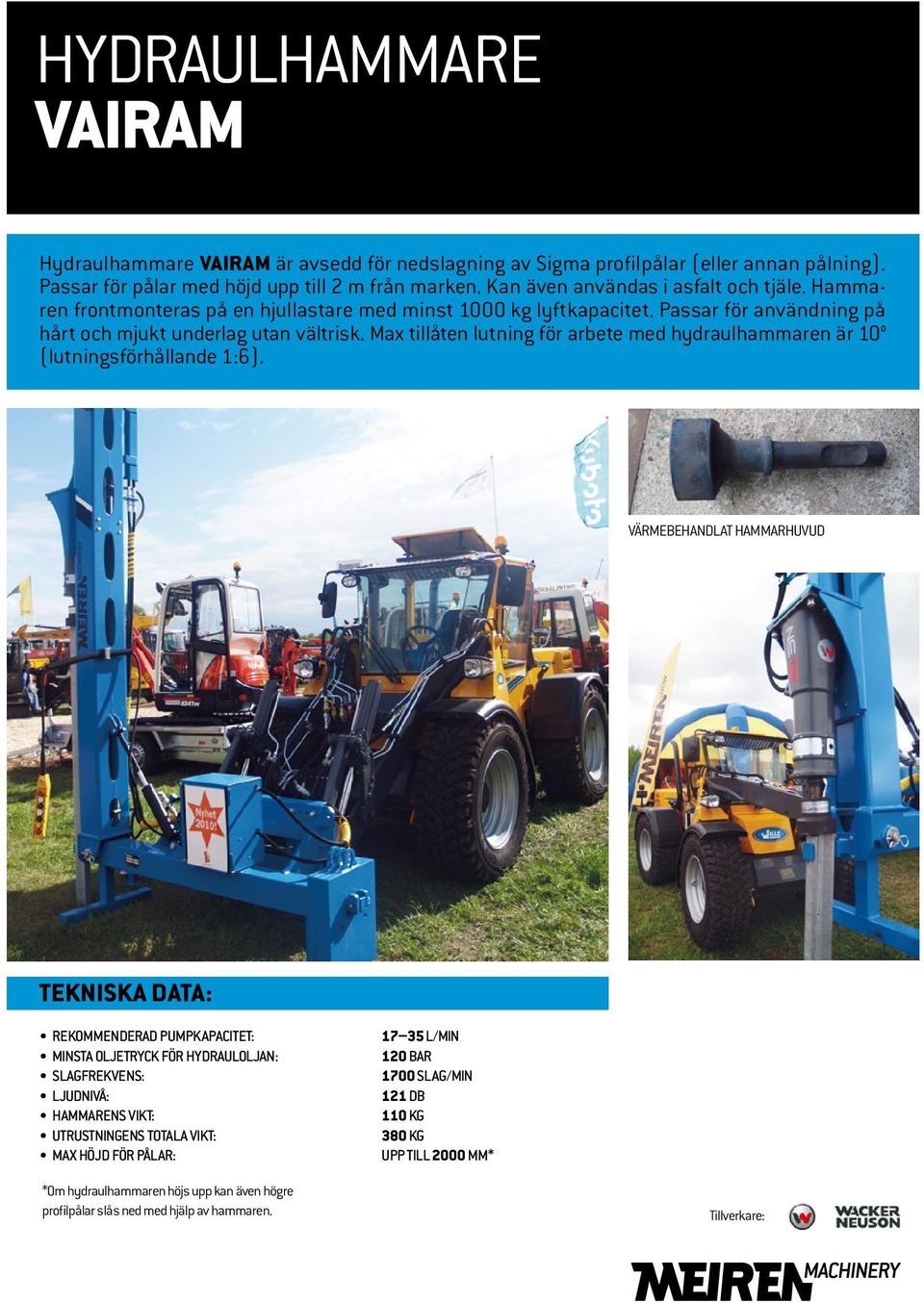

18 HYDRAULHAMMARE VAIRAM Hydraulhammare VAIRAM är avsedd för nedslagning av Sigma profilpålar (eller annan pålning). Passar för pålar med höjd upp till 2 m från marken. Kan även användas i asfalt och tjäle. Hammaren frontmonteras på en hjullastare med minst 1000 kg lyftkapacitet. Passar för användning på hårt och mjukt underlag utan vältrisk. Max tillåten lutning för arbete med hydraulhammaren är 10 (lutningsförhållande 1:6). VÄRMEBEHANDLAT HAMMARHUVUD TEKNISKA DATA: REKOMMENDERAD PUMPKAPACITET: MINSTA OLJETRYCK FÖR HYDRAULOLJAN: SLAGFREKVENS: LJUDNIVÅ: HAMMARENS VIKT: UTRUSTNINGENS TOTALA VIKT: MAX HÖJD FÖR PÅLAR: L/MIN 120 BAR 1700 Slag/MIN 121 DB 110 KG 380 KG upp till 2000 MM* *Om hydraulhammaren höjs upp kan även högre profilpålar slås ned med hjälp av hammaren. Tillverkare:

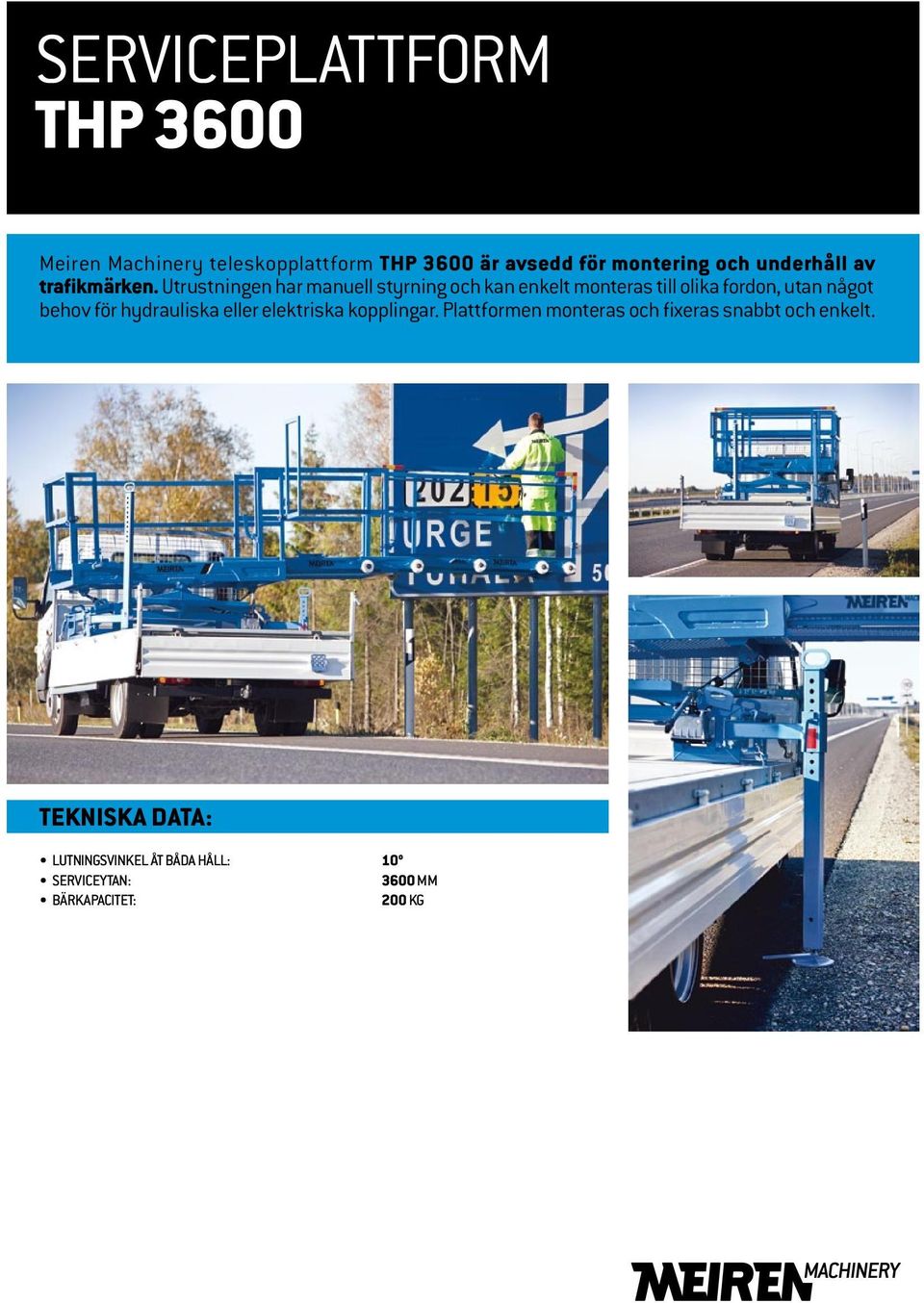

19 SERVICEPLATTFORM THP 3600 Meiren Machinery teleskopplattform THP 3600 är avsedd för montering och underhåll av trafikmärken. Utrustningen har manuell styrning och kan enkelt monteras till olika fordon, utan något behov för hydrauliska eller elektriska kopplingar. Plattformen monteras och fixeras snabbt och enkelt. TEKNISKA DATA: LUTNINGSVINKEL ÅT BÅDA HÅLL: 10 SERVICEYTAN: 3600 mm BÄRKAPACITET: 200 KG

20 SNART FÖRVÄNTAS SNÖSLUNGA LP 2500 Meirens snöslunga LP 2500 håller på att testas för fullt. Modellen finns i två versioner: en för front- och en för bakmontering på en traktor. LP 2500 har ett kraftigt kasthjul med fyra vingar som passar perfekt för arbete i svåra snöförhållanden. Snöslungan är försedd med ett hydrauliskt förlängningsblad som gör det möjligt att samla ihop snön även från vägkanterna.

21 återförsäljare: Skicka Din beställning via e-post till Vänligen ange dina kontaktuppgifter, produktbenämning och önskat antal i beställningen. MEIREN ENGINEERING OÜ Väike Männiku tee 7 /// Tallinn /// eesti /// Tel: /// fax: /// info@meiren.ee /// DATUm: April 2012
