TRAKTOR SNÖPLOG TSL2100, TSL2600, TSL3000

Storlek: px
Starta visningen från sidan:

Download "TRAKTOR SNÖPLOG TSL2100, TSL2600, TSL3000"

Transkript

1 TRAKTOR SNÖPLOG TSL2100, TSL2600, TSL3000 MEIREN ENGINEERING OÜ VÄIKE-MÄNNIKU 7 /// TALLINN /// ESTLAND /// TEL /// FA /// E-POST INFO@MEIREN.EE /// BRUKSANVISNING 2015/2016 Denna bruksanvisning gäller för snöplogar från serienummer 0891

2 INNEHÅLLSFÖRTECKNING SNÖPLOG TSL INNEHÅLLSFÖRTECKNING... 2 CE-DEKLARATION... 3 FÖRORD... 4 ALLMÄNNA SÄKERHETSREGLER... 4 PERSONAL PRODUKTBESKRIVNING SNÖPLOGEN I STANDARDUTFÖRANDE INKLUDERAR: TILLVALSUTRUSTNING SÄKERHETSANVISNINGAR FÖR ARBETE MED PLOGEN ANVÄNDNING OCH MONTERING AV PLOGEN ANVÄNDNING AV PLOGEN MONTERING AV PLOGEN JUSTERING AV PLOG BESKRIVNING OCH ANVÄNDNING AV HARDO GUMMISKÄR SNÖPLOGENS UNDERHÅLL SMÖRJPUNKTER PRODUKTENS GARANTIVILLKOR TABELLER Tabell 1. Tekniska uppgifter av plog TSL FIGURER Figur 1. Farobeteckning: OLYCKSRISK!... 7 Figur 2. Arbetsposition av plog TSL gummiskär Figur 3. Arbetsposition av TSL stålskär Figur 4. Arbetsposition av TSL2100 släpsko Figur 5. Arbetspositioner av släpskon av plogar TSL2600/TSL Figur 6. Hardox gummiskär Figur 7. Smörjpunkter

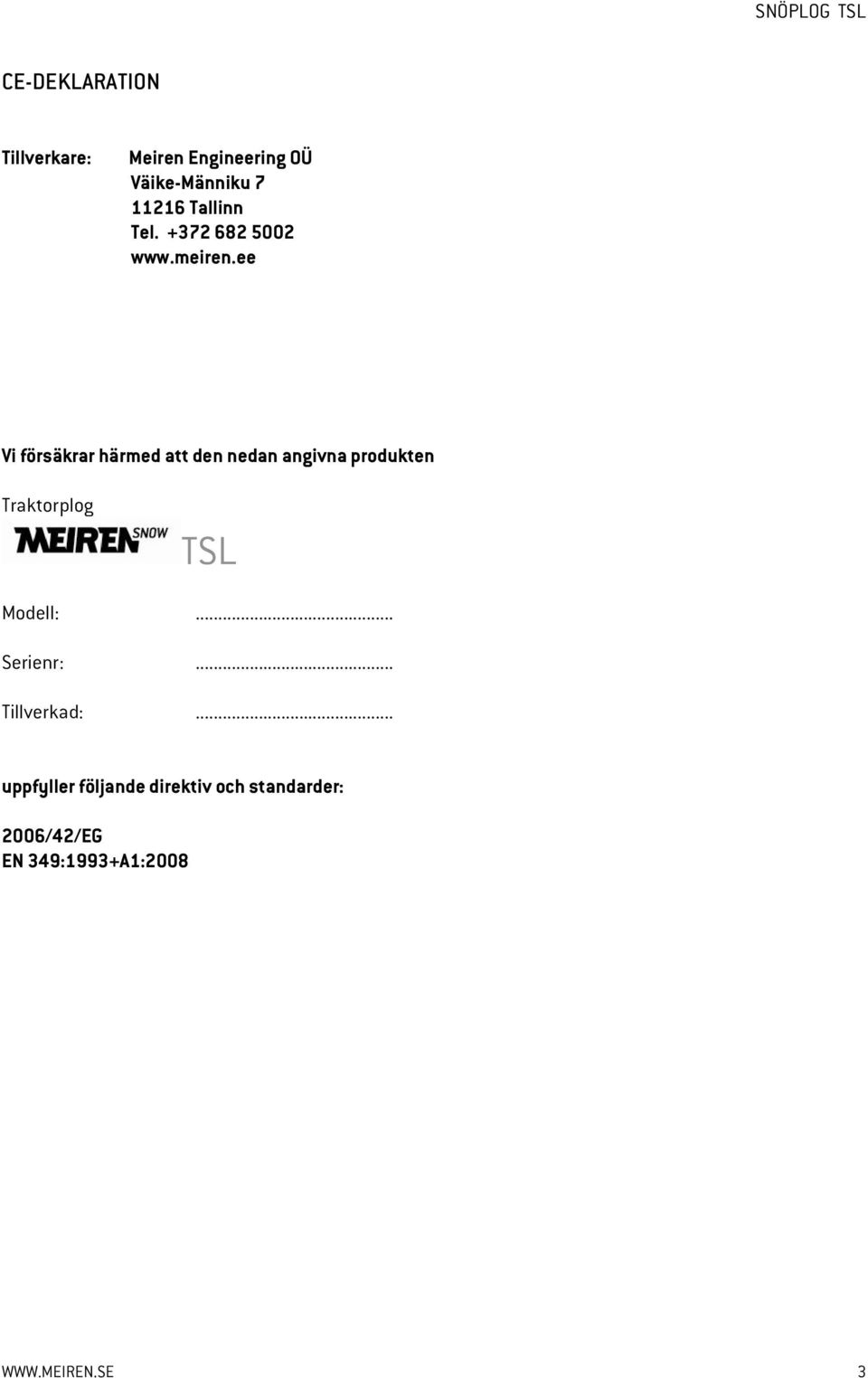

3 CE-DEKLARATION Tillverkare: Meiren Engineering OÜ Väike-Männiku Tallinn Tel Vi försäkrar härmed att den nedan angivna produkten Traktorplog TSL Modell:... Serienr:... Tillverkad:... uppfyller följande direktiv och standarder: 2006/42/EG EN 349:1993+A1:

4 FÖRORD SNÖPLOG TSL Tack för att ni har valt en Meiren Snow produkt. Den här bruksanvisningen innehåller tekniska data för TSLseriens snöplogar, instruktioner för dess användning och underhåll samt garantivillkor. TSL-seriens snöplogar är konstruerade för röjning av lös opackad snö från vägar med vägbeläggning. Produkten är inte lämpad för röjning av sand, grus, packad snö, is mm. Felaktig användning av plogen kan medföra ekonomisk skada och även orsaka personskador. Därför är det av yttersta vikt att personen som skall arbeta med plogen noggrant läser igenom bruksanvisningen och hanterar produkten i enlighet med de föreskrivna kraven. All felaktig användning av produkten befriar tillverkaren från ansvar för orsakade skador och från ersättningsskyldighet. ALLMÄNNA SÄKERHETSREGLER Då produkten har en invecklad konstruktion och är försedd med rörliga delar, är det även här av yttersta vikt att personen som arbetar med den känner till alla säkerhetsrisker. För att kunna eliminera riskerna är det viktigt att operatören har gått igenom produktens bruksanvisning operatören har genomgått en lämplig utbildning som gör det möjligt för operatören att använda en sådan produkt i sitt arbete operatören är utrustad med nödvändiga redskap och lämplig arbetsklädsel PERSONAL Produkten får endast användas och underhållas av personal med tillbörlig utbildning. Operatörens arbetsgivare bör se till att alla tillverkarens användarinstruktioner och säkerhetsregler efterlevs. Läs noggrant igenom denna bruksanvisning innan du börjar arbeta med snöplogen! 4

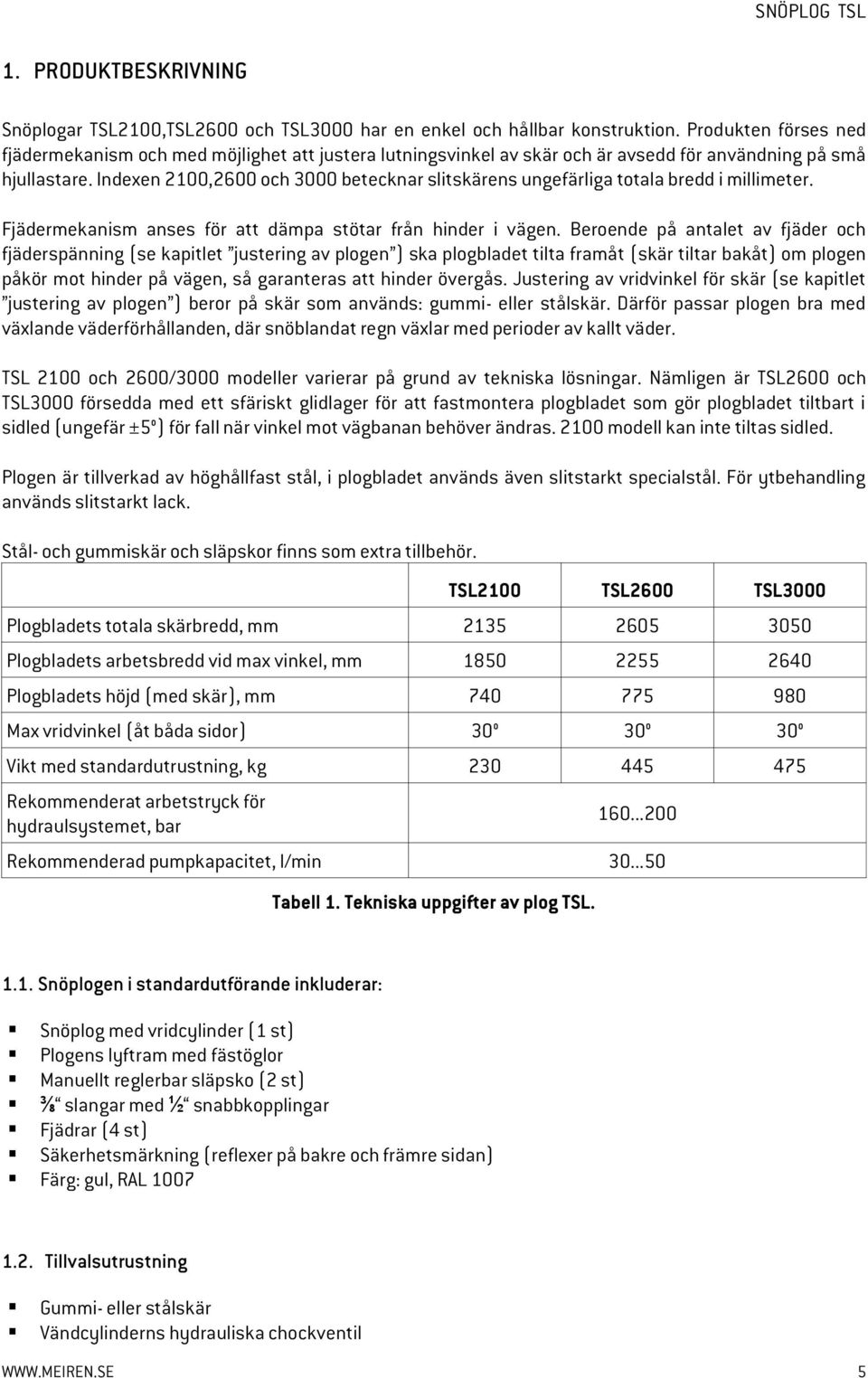

5 1. PRODUKTBESKRIVNING Snöplogar TSL2100,TSL2600 och TSL3000 har en enkel och hållbar konstruktion. Produkten förses ned fjädermekanism och med möjlighet att justera lutningsvinkel av skär och är avsedd för användning på små hjullastare. Indexen 2100,2600 och 3000 betecknar slitskärens ungefärliga totala bredd i millimeter. Fjädermekanism anses för att dämpa stötar från hinder i vägen. Beroende på antalet av fjäder och fjäderspänning (se kapitlet justering av plogen ) ska plogbladet tilta framåt (skär tiltar bakåt) om plogen påkör mot hinder på vägen, så garanteras att hinder övergås. Justering av vridvinkel för skär (se kapitlet justering av plogen ) beror på skär som används: gummi- eller stålskär. Därför passar plogen bra med växlande väderförhållanden, där snöblandat regn växlar med perioder av kallt väder. TSL 2100 och 2600/3000 modeller varierar på grund av tekniska lösningar. Nämligen är TSL2600 och TSL3000 försedda med ett sfäriskt glidlager för att fastmontera plogbladet som gör plogbladet tiltbart i sidled (ungefär ±5 ) för fall när vinkel mot vägbanan behöver ändras modell kan inte tiltas sidled. Plogen är tillverkad av höghållfast stål, i plogbladet används även slitstarkt specialstål. För ytbehandling används slitstarkt lack. Stål- och gummiskär och släpskor finns som extra tillbehör. TSL2100 TSL2600 TSL3000 Plogbladets totala skärbredd, mm Plogbladets arbetsbredd vid max vinkel, mm Plogbladets höjd (med skär), mm Max vridvinkel (åt båda sidor) Vikt med standardutrustning, kg Rekommenderat arbetstryck för hydraulsystemet, bar Rekommenderad pumpkapacitet, l/min Tabell 1. Tekniska uppgifter av plog TSL Snöplogen i standardutförande inkluderar: Snöplog med vridcylinder (1 st) Plogens lyftram med fästöglor Manuellt reglerbar släpsko (2 st) ⅜ slangar med ½ snabbkopplingar Fjädrar (4 st) Säkerhetsmärkning (reflexer på bakre och främre sidan) Färg: gul, RAL Tillvalsutrustning Gummi- eller stålskär Vändcylinderns hydrauliska chockventil 5

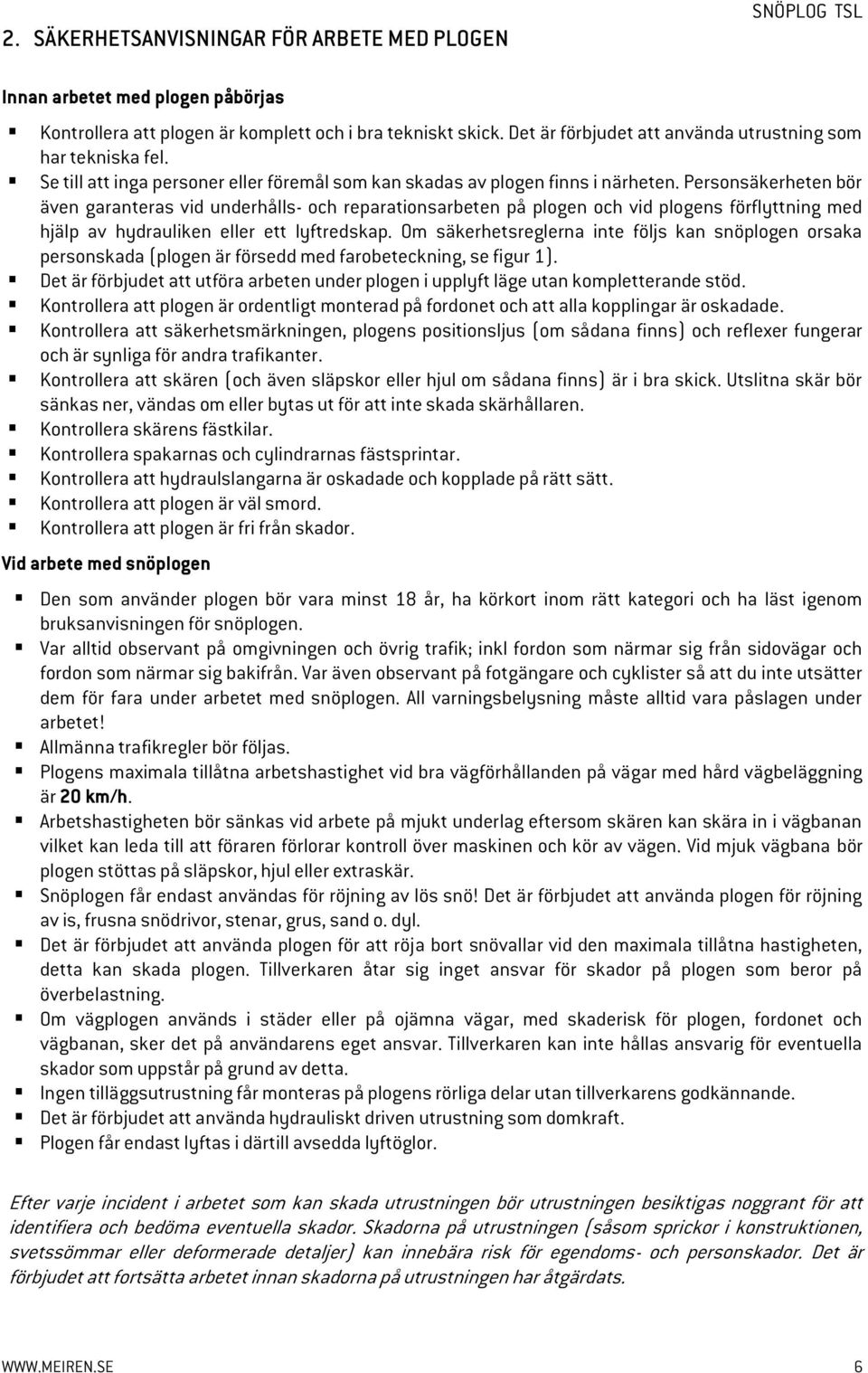

6 2. SÄKERHETSANVISNINGAR FÖR ARBETE MED PLOGEN SNÖPLOG TSL Innan arbetet med plogen påbörjas Kontrollera att plogen är komplett och i bra tekniskt skick. Det är förbjudet att använda utrustning som har tekniska fel. Se till att inga personer eller föremål som kan skadas av plogen finns i närheten. Personsäkerheten bör även garanteras vid underhålls- och reparationsarbeten på plogen och vid plogens förflyttning med hjälp av hydrauliken eller ett lyftredskap. Om säkerhetsreglerna inte följs kan snöplogen orsaka personskada (plogen är försedd med farobeteckning, se figur 1). Det är förbjudet att utföra arbeten under plogen i upplyft läge utan kompletterande stöd. Kontrollera att plogen är ordentligt monterad på fordonet och att alla kopplingar är oskadade. Kontrollera att säkerhetsmärkningen, plogens positionsljus (om sådana finns) och reflexer fungerar och är synliga för andra trafikanter. Kontrollera att skären (och även släpskor eller hjul om sådana finns) är i bra skick. Utslitna skär bör sänkas ner, vändas om eller bytas ut för att inte skada skärhållaren. Kontrollera skärens fästkilar. Kontrollera spakarnas och cylindrarnas fästsprintar. Kontrollera att hydraulslangarna är oskadade och kopplade på rätt sätt. Kontrollera att plogen är väl smord. Kontrollera att plogen är fri från skador. Vid arbete med snöplogen Den som använder plogen bör vara minst 18 år, ha körkort inom rätt kategori och ha läst igenom bruksanvisningen för snöplogen. Var alltid observant på omgivningen och övrig trafik; inkl fordon som närmar sig från sidovägar och fordon som närmar sig bakifrån. Var även observant på fotgängare och cyklister så att du inte utsätter dem för fara under arbetet med snöplogen. All varningsbelysning måste alltid vara påslagen under arbetet! Allmänna trafikregler bör följas. Plogens maximala tillåtna arbetshastighet vid bra vägförhållanden på vägar med hård vägbeläggning är 20 km/h. Arbetshastigheten bör sänkas vid arbete på mjukt underlag eftersom skären kan skära in i vägbanan vilket kan leda till att föraren förlorar kontroll över maskinen och kör av vägen. Vid mjuk vägbana bör plogen stöttas på släpskor, hjul eller extraskär. Snöplogen får endast användas för röjning av lös snö! Det är förbjudet att använda plogen för röjning av is, frusna snödrivor, stenar, grus, sand o. dyl. Det är förbjudet att använda plogen för att röja bort snövallar vid den maximala tillåtna hastigheten, detta kan skada plogen. Tillverkaren åtar sig inget ansvar för skador på plogen som beror på överbelastning. Om vägplogen används i städer eller på ojämna vägar, med skaderisk för plogen, fordonet och vägbanan, sker det på användarens eget ansvar. Tillverkaren kan inte hållas ansvarig för eventuella skador som uppstår på grund av detta. Ingen tilläggsutrustning får monteras på plogens rörliga delar utan tillverkarens godkännande. Det är förbjudet att använda hydrauliskt driven utrustning som domkraft. Plogen får endast lyftas i därtill avsedda lyftöglor. Efter varje incident i arbetet som kan skada utrustningen bör utrustningen besiktigas noggrant för att identifiera och bedöma eventuella skador. Skadorna på utrustningen (såsom sprickor i konstruktionen, svetssömmar eller deformerade detaljer) kan innebära risk för egendoms- och personskador. Det är förbjudet att fortsätta arbetet innan skadorna på utrustningen har åtgärdats. 6

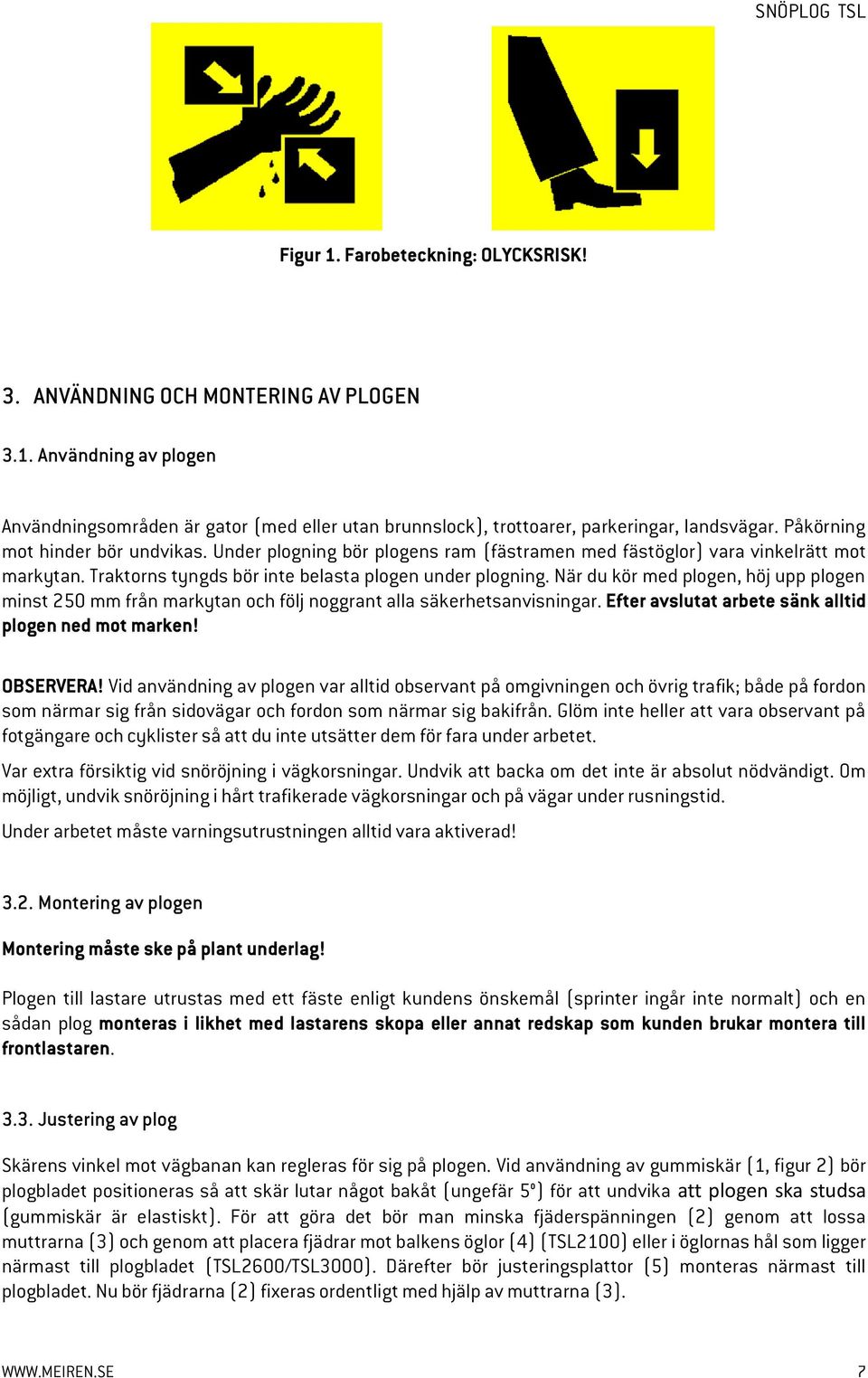

7 Figur 1. Farobeteckning: OLYCKSRISK! 3. ANVÄNDNING OCH MONTERING AV PLOGEN 3.1. Användning av plogen Användningsområden är gator (med eller utan brunnslock), trottoarer, parkeringar, landsvägar. Påkörning mot hinder bör undvikas. Under plogning bör plogens ram (fästramen med fästöglor) vara vinkelrätt mot markytan. Traktorns tyngds bör inte belasta plogen under plogning. När du kör med plogen, höj upp plogen minst 250 mm från markytan och följ noggrant alla säkerhetsanvisningar. Efter avslutat arbete sänk alltid plogen ned mot marken! OBSERVERA! Vid användning av plogen var alltid observant på omgivningen och övrig trafik; både på fordon som närmar sig från sidovägar och fordon som närmar sig bakifrån. Glöm inte heller att vara observant på fotgängare och cyklister så att du inte utsätter dem för fara under arbetet. Var extra försiktig vid snöröjning i vägkorsningar. Undvik att backa om det inte är absolut nödvändigt. Om möjligt, undvik snöröjning i hårt trafikerade vägkorsningar och på vägar under rusningstid. Under arbetet måste varningsutrustningen alltid vara aktiverad! 3.2. Montering av plogen Montering måste ske på plant underlag! Plogen till lastare utrustas med ett fäste enligt kundens önskemål (sprinter ingår inte normalt) och en sådan plog monteras i likhet med lastarens skopa eller annat redskap som kunden brukar montera till frontlastaren Justering av plog Skärens vinkel mot vägbanan kan regleras för sig på plogen. Vid användning av gummiskär (1, figur 2) bör plogbladet positioneras så att skär lutar något bakåt (ungefär 5 ) för att undvika att plogen ska studsa (gummiskär är elastiskt). För att göra det bör man minska fjäderspänningen (2) genom att lossa muttrarna (3) och genom att placera fjädrar mot balkens öglor (4) (TSL2100) eller i öglornas hål som ligger närmast till plogbladet (TSL2600/TSL3000). Därefter bör justeringsplattor (5) monteras närmast till plogbladet. Nu bör fjädrarna (2) fixeras ordentligt med hjälp av muttrarna (3). 7

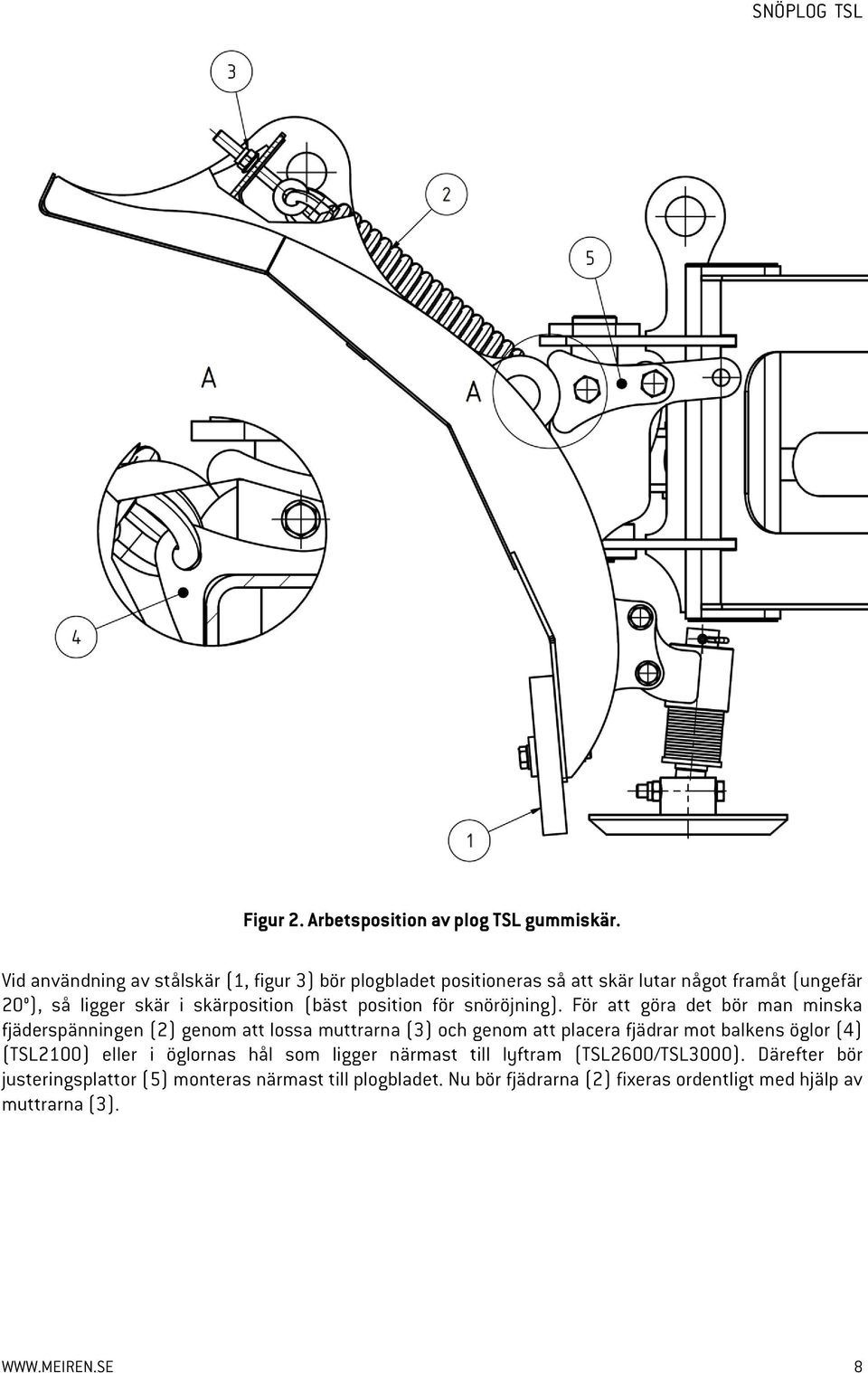

8 Figur 2. Arbetsposition av plog TSL gummiskär. Vid användning av stålskär (1, figur 3) bör plogbladet positioneras så att skär lutar något framåt (ungefär 20 ), så ligger skär i skärposition (bäst position för snöröjning). För att göra det bör man minska fjäderspänningen (2) genom att lossa muttrarna (3) och genom att placera fjädrar mot balkens öglor (4) (TSL2100) eller i öglornas hål som ligger närmast till lyftram (TSL2600/TSL3000). Därefter bör justeringsplattor (5) monteras närmast till plogbladet. Nu bör fjädrarna (2) fixeras ordentligt med hjälp av muttrarna (3). 8

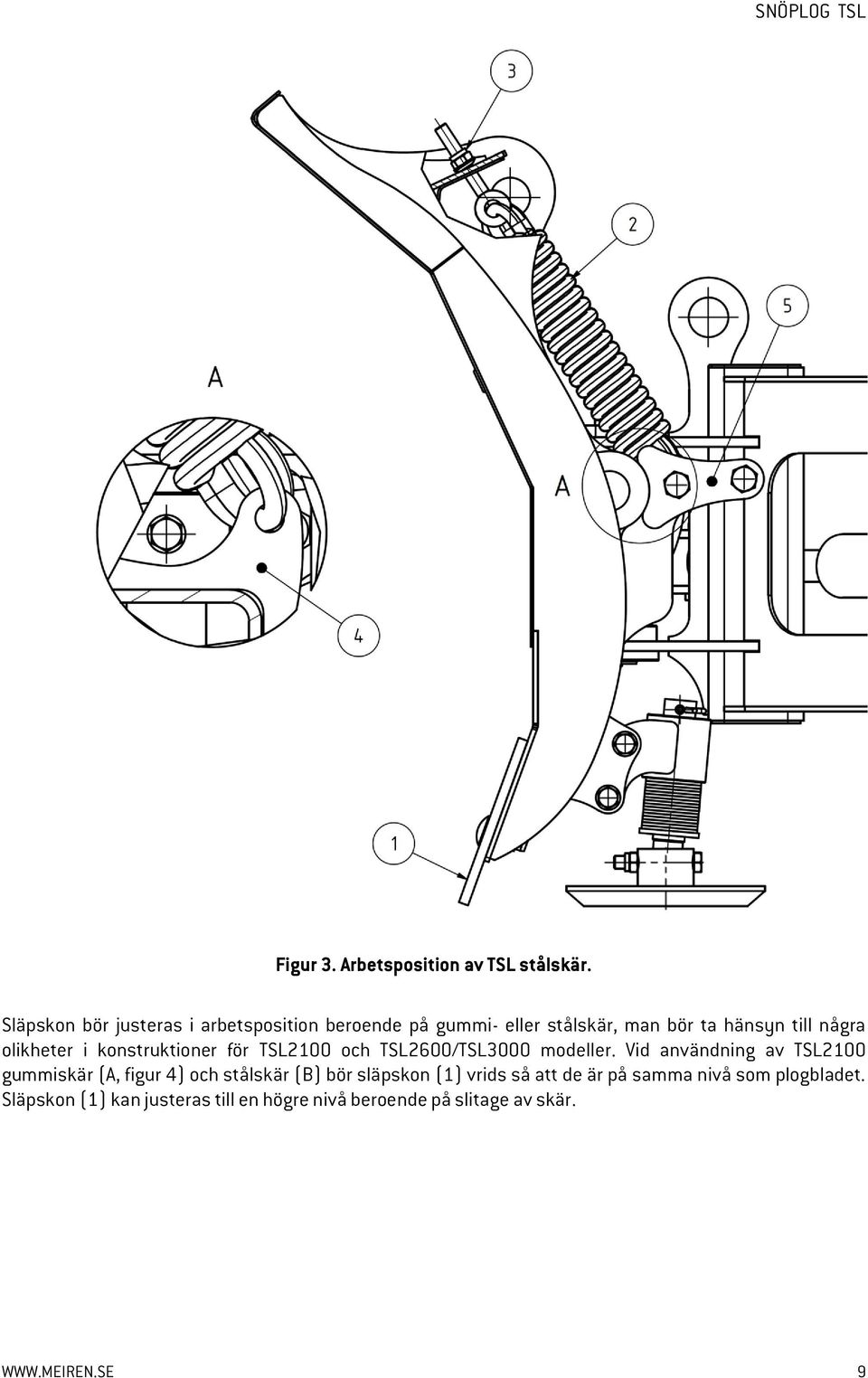

9 Figur 3. Arbetsposition av TSL stålskär. Släpskon bör justeras i arbetsposition beroende på gummi- eller stålskär, man bör ta hänsyn till några olikheter i konstruktioner för TSL2100 och TSL2600/TSL3000 modeller. Vid användning av TSL2100 gummiskär (A, figur 4) och stålskär (B) bör släpskon (1) vrids så att de är på samma nivå som plogbladet. Släpskon (1) kan justeras till en högre nivå beroende på slitage av skär. 9

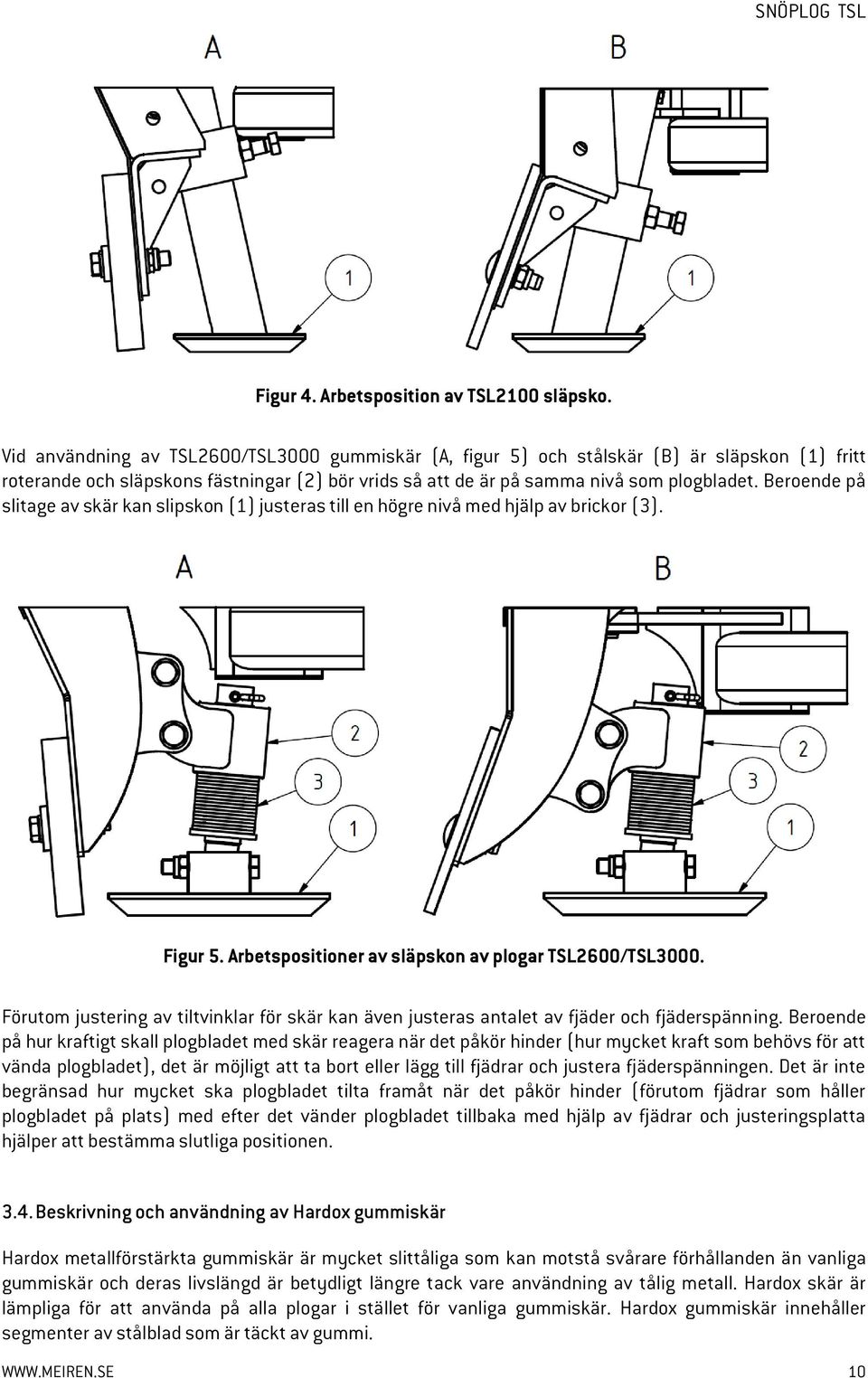

10 Figur 4. Arbetsposition av TSL2100 släpsko. Vid användning av TSL2600/TSL3000 gummiskär (A, figur 5) och stålskär (B) är släpskon (1) fritt roterande och släpskons fästningar (2) bör vrids så att de är på samma nivå som plogbladet. Beroende på slitage av skär kan slipskon (1) justeras till en högre nivå med hjälp av brickor (3). Figur 5. Arbetspositioner av släpskon av plogar TSL2600/TSL3000. Förutom justering av tiltvinklar för skär kan även justeras antalet av fjäder och fjäderspänning. Beroende på hur kraftigt skall plogbladet med skär reagera när det påkör hinder (hur mycket kraft som behövs för att vända plogbladet), det är möjligt att ta bort eller lägg till fjädrar och justera fjäderspänningen. Det är inte begränsad hur mycket ska plogbladet tilta framåt när det påkör hinder (förutom fjädrar som håller plogbladet på plats) med efter det vänder plogbladet tillbaka med hjälp av fjädrar och justeringsplatta hjälper att bestämma slutliga positionen Beskrivning och användning av Hardox gummiskär Hardox metallförstärkta gummiskär är mycket slittåliga som kan motstå svårare förhållanden än vanliga gummiskär och deras livslängd är betydligt längre tack vare användning av tålig metall. Hardox skär är lämpliga för att använda på alla plogar i stället för vanliga gummiskär. Hardox gummiskär innehåller segmenter av stålblad som är täckt av gummi. 10

11 Hardox gummiskär kan användas på båda sidor till skärområdet som markeras med rött. Om delen är sliten till röda området ska den andra oslitna delen användas tills det också sliter. Hardox gummiskär får inte användas om det är sliten till röda området, dvs. 70 mm från båda sidor! Figur 6. Hardox gummiskär. 4. SNÖPLOGENS UNDERHÅLL UNDERHÅLL VAR 8 TDRIFTTIMME Kontrollera och vid behov dra åt alla bultförband och hydraulkopplingar. Kontrollera hydraulsystemet för ev. läckage. Vid behov dra åt hydraulkopplingar och slangar. Kontrollera slitskärens skick och fästen. Vid behov justera eller byt skär. UNDERHÅLL VAR 150: DRIFTTIMME Kontrollera och vid behov dra åt alla bultförband. Smörj alla smörningsnipplar: det finns smörjningsnipplar på hydraulcylinder och på plogbladets vinkelaxel (endast TSL2600 och TSL3000). Kontrollera slitskärens skick och fästen. Vid behov justera eller byt skär. OMFATTANDE SÄSONGMÄSSIGT UNDERHÅLL Kontrollera och vid behov dra åt alla bultförband. Kontrollera hydraulsystemet för ev. läckage. Vid behov dra åt hydraulkopplingar och slangar. Spruta konserveringsvax på plogens zinkdelar, hydraulventiler och slangkopplingar. Smörj alla smörningsnipplar. Smörj eller vaxa in även släpskon och hjulmekanismens inre rörs utstickande ytor (endast TSL2600 och TSL3000) och axlar av plogbladet. Okulär besiktning av snöplogen finns det delar som behöver bytas? Åtgärda alla lackskador. Dra in cylinderns kolvstång i cylindern eller konservera med lämpligt smörjmedel. Snöplogen skall helst förvaras under tak, skyddad mot nederbörd och sol. 11

12 4.4. Smörjpunkter Figur 7. Smörjpunkter Pos. Nr Läge Kvantitet 1 Adapter axel 1 2 Rotarande cylinder 2 Totalt

13 5. PRODUKTENS GARANTIVILLKOR Tillverkaren ger produkten 12 (tolv) månaders garanti. Garantitiden börjar gälla från att produkten har levererats till köparen. Leveranstidpunkten anges i leveranshandlingar eller på CMRfraktsedeln. Garantin omfattar åtgärdande av tillverknings-, material- eller konstruktionsfel som ev. uppstår på produkten eller dess detaljer under garantitiden. Tillverkaren har skyldighet att byta ut en defekt produkt endast i fall det inte går att reparera produkten eller dess detalj eller byta ut den defekta detaljen på produkten. Köparen åtar sig att skriftligt informera tillverkaren om ev. brister som uppstår under garantitiden inom 7 (sju) kalenderdagen fr.o.m. när han/hon har blivit medveten om bristerna, och beskriva bristen så tydligt som möjligt. Tillverkaren åtar sig att inom 14 (fjorton) arbetsdagar från att ha mottagit köparens skriftliga garantianspråk utföra en expertundersökning för att fastställa orsakerna till uppkomna brister. Om bristen omfattas av garantin skall tillverkaren åtgärda bristen inom 20 (tjugo) arbetsdagar efter utförd expertundersökning. Reparationsarbeten inom ramen av garanti utförs på leveransadressen som står på orderbekräftelsen. Större reparationer utförs på tillverkarens territorium. Kostnader för transport av produkten till stället där garantireparationen utförs bekostas av köparen. Kostnader för reparationsarbeten och transport som inte omfattas av garantin bekostas av köparen. Garantin omfattar inte brister som har uppstått i samband med naturligt slitage; som har uppstått på grund av säregenskaper för eller skador på vägbeläggningen; som har uppstått på grund av att produkten har använts i strid mot dess tekniska förutsättningar, säkerhetsregler och användningsändamål; som har uppstått på grund av underlåtelse att följa reglerna för produktens underhåll; som har uppstått till följd av en trafikolycka; som köparen inte har skriftligt informerat tillverkaren om inom 7 (sju) dagar från att ha upptäckt bristen och/eller köparen inte har gett tillverkaren en möjlighet för att fastställa orsakerna till i enlighet med avtalet; i den omfattning som köparen rimligen hade kunnat begränsa genom förebyggande åtgärder. Produktens garantitid upphör att gälla när och om: Produkten har reparerats på egen hand utan att i förväg skriftligt ha rådgjort med tillverkaren; Produktens konstruktion har modifierats, byggts ut med extra utrustning och/eller delar utan att i förväg skriftligt ha rådgjort med tillverkaren. Om tillverkaren trots upprepade skriftliga meddelanden från köparen underlåter att fullgöra sina garantiåtaganden enligt avtalet, har köparen rätt att åtgärda bristen på produkten på tillverkarens bekostnad. Köparen skall skriftligt informera tillverkaren därom minst (5) fem arbetsdagar innan den defekta produkten ersätts eller åtgärdas, med bifogade kalkyler på förväntade skäliga kostnader för det. Köparen har rätt att frånträda köpet och begära återtagande av produkten och återbetalning av köpeskillingen endast i fall produkten är behäftad med ett sådant fel som inte kan åtgärdas eller har sådana defekta delar som inte kan ersättas, och inte heller byte av den defekta produkten mot en ny produkt ger resultat som gör det möjligt att använda produkten ändamålsenligt. Garantin för produkter eller dess delar som har bytts ut under garantitiden gäller så länge produktens garantitid har löpt ut. 13
