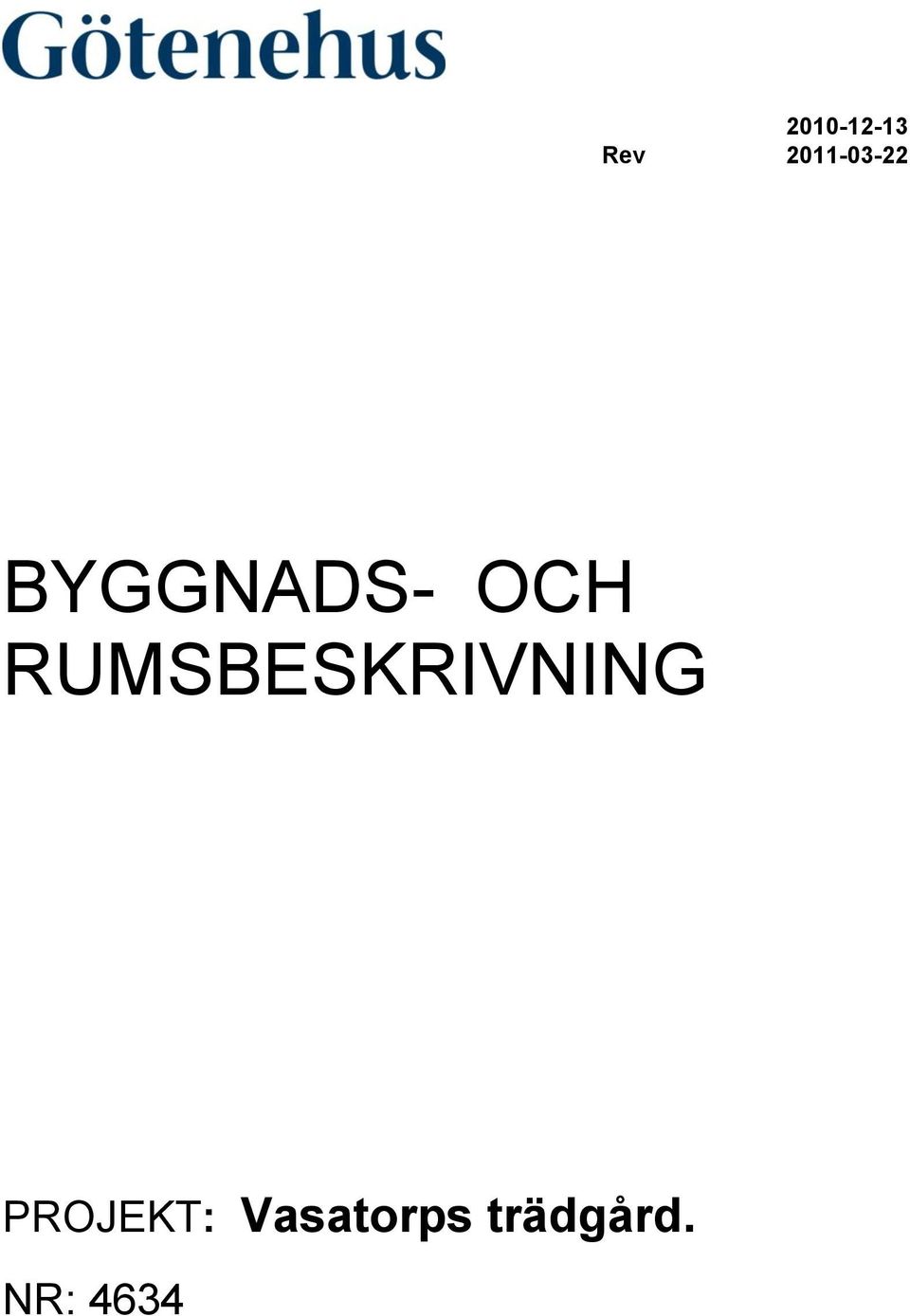

1 Rev BYGGNADS- OCH RUMSBESKRIVNING PROJEKT: Vasatorps trädgård. NR: 4634

2 BYGGNADSBESKRIVNING PROJEKT: Vasatorp radhus/parhus NR: 4634 Grund platta på mark Kantisolerad betongplatta på mark med underliggande isolering med 300 mm markisolering. Ytterväggar träpanel / skivmaterial (se A-ritning) Liggande panel resp. skivmaterial, 28 x 70 mm spikregel, vindtät papp, 195 mm regelverk med mellanliggande isolering, 0,15 mm åldersbeständig folie, 70 mm regelverk med mellanliggande isolering, 12 mm spånskiva, 13 mm gipsskiva. Ytterväggar tegel (se A-ritning) Tegel, (luftspalt), 9 mm utegips, vindtät papp, 195 mm regelverk med mellanliggande isolering, 0,15 mm åldersbeständig folie, 70 mm regelverk med mellanliggande isolering, 12 mm spånskiva, 13 mm gipsskiva. Ytterväggar puts (se A-ritning) Puts, 12 mm STO-Ventecskiva på spikläkt + ventilerad bärläkt, vindtät papp, 195 mm regelverk med mellanliggande isolering, 0,15 mm åldersbeständig folie, 70 mm regelverk med mellanliggande isolering, 12 mm spånskiva, 13 mm gipsskiva. Lägenhetsskiljande vägg 13 mm gipsskiva,och 12 mm spånskiva reglar 45 x 95 mm c 600 mm, 95 mm isolering, glesreglar, luftspalt, glesreglar, 95 mm isolering, reglar 45 x 95 mm c 600 mm, 12 mm spånskiva och 13 mm gipsskiva. Mellanbjälklag Kassettbjälklag bestående av 22 mm spånskiva, bjälkar 45 x 220 mm c 600 mm med mellanliggande stegljudsisolering, 28 x 70 mm glesreglar, 12 mm vit takskiva, randisolering utefter ytterväggar. Vitmålad taklist. Sänkt innertak i WC/D/Tvätt och WC/D samt Tvätt. Vindsbjälklag 12 mm vit takskiva, 28 x 70 mm glesreglar, åldersbeständig plastfolie, 500 mm lösull. Vitmålad taklist. Innerväggar Icke bärande innerväggar bestående av 13 mm gipsskiva på båda sidor om 70 mm regelverk. Bärande innerväggar bestående av 13 mm gipsskiva på båda sidor om 45 x 95 mm regelverk. Vid badkar och dusch 12 mm spånskiva, 13 mm fuktokänslig skiva. Takstolar Takstolar/balkar av trä. Yttertak Takpapp, underlagspapp, 21 mm råspont. FÖRRÅD (Oisolerat) Bottenbjälklag Betongplatta på mark. Yttervägg 21 mm målad liggande träpanel, 28 x 70 mm glesreglar, vindtät papp, 45 x 95 mm reglar. 1

skivmaterial, 28 x 70 mm spikregel, vindtät papp, 195 mm regelverk med mellanliggande isolering, 0,15 mm åldersbeständig folie, 70 mm regelverk med mellanliggande isolering, 12 mm spånskiva, 13 mm

3 Yttertak 21 mm råspont, papptäckning. CARPORT med tak, och bilplats i Pergola Bottenbjälklag Bärlager och grus på egen tomt. Bärlager och asfalt vid gemensamhetsanläggning. Plintar av betong till stolpar av galvaniserat stål. Vägg Skärmvägg av liggande ribbor. Yttertak vid carport på egen tomt och i Gemensamhetsanläggning 21 mm råspont, papptäckning, synliga takbalkar. Vid bilplats som Pergola på egen tomt och i Gemensamhetsanläggning Överram av galvaniserat stål. Överliggare av värmebehandlat trä. SNICKERIER Skärmväggar vid uteplats Liggande ribbor, stolpar av trä, betongplintar. Ytterdörrar Entré, kulör enligt färgsättning. Fönster, träfönster med aluminiumklädd utsida och vit insida (kulör enl. färgsättning) Vändbara, trippel isolerglas. Ej öppningsbara, trippel isolerglas. Fönsterdörr, trippel isolerglas. Vid fönster i BAD/WC/D/GROVKÖK, råglas. Fönstersmyg i MDF, vitmålad. Kakel i fönstersmyg i BAD/WC/D. Innerdörrar Släta, färg vit. Dörrkarmar med tätningslist, täckmålade, färg vit. Fönsterbänkar Kalksten grå. I BAD/WC/D, kakel. Skåpssnickerier Skåpsinredning på stödben med löstagbar sockel. Luckor i kök, målad lucka,väggskåpshöjd 700 mm, totalhöjd 2100 mm. Garderober, flyttbara med fast sockel färg vit, passbitar vita, totalhöjd 2100 mm Bänkskivor, laminat. Handtag rostfria. Frisidor målade. Sockel vit. Ljusramplist och krönlist målade. 2

Vid bilplats som Pergola på egen tomt och i Gemensamhetsanläggning Överram av galvaniserat stål. Överliggare av värmebehandlat trä.

4 Plåt Allt synligt plåtarbete utföres i plastbelagd plåt, kulör enligt färgsättning. Elinstallation Armatur i tak ingår i BAD/WC/D/TVÄTT och KÖK. I kök ingår även fast armatur under överskåp vid arbetsbänk. I KLK ingår fast armatur i övrigt enbart uttag för belysning. Ringklocka vid huvudentré. Ytterbelysning vid huvudentré samt förberett för ytterbelysning på uteplats husets baksida. Jordat vägguttag vid uteplats husets framsida och baksida. Armatur och jordat eluttag i carport vid carport/pergola på egen tomt. Armatur och jordat eluttag i förråd. Jordfelsbrytare placeras i elcentral. Vid biluppställningsplats i gemensamhetsanläggning i carport / pergola enbart belysning. Vitvaror Samtliga elapparater färg vit. Träöverskåp till kyl/sval och frys. Centraldammsugare Förberett för centraldammsugare. Tele/TV/Bredband (fiberkabel Öppet stadsnät) Tomrör från gata till fasadmätarskåp och vidare till invändig Bredbandscentral. Förberett med kabeldragning och uttag invändigt i resp. rum. Anslutningsavgift ingår ej. Sanitet Sanitetsporslin, färg vit. Termostatblandare vid dusch. Engrepps sparblandare till diskbänk, tvättställ och tvättho. Väggvattenutkastare enl. A-ritning. Uppvärmning Uppvärmning sker med fjärrvärmeväxlare, mekanisk till- och frånlufts ventilation. Vattenburen golvvärme i samtliga rum på bottenvåning, radiatorer på ovanplan. Bad ovanplan med elektrisk komfortvärme på golv och vattenburen handdukstork. Ventilation FTX aggregat. Separat köksfläkt. Övrigt Dubbelcylinderlås till entrédörr, invändig cylinderlåsning till fönsterdörrar samt enkelcylinderlås till förrådsdörr. En fönsterdörr i resp. bostad kompletteras med utvändig cylinder och trycke. Trycke till huvudentré rostfritt. Trycke till innerdörrar rostfria. Erforderliga takstegar och takbryggor. MARKARBETEN OCH UTVÄNDIGA ANORDNINGAR Planering av tomtmark med befintliga massor samt ca 8-10 cm jord. Plantering av bokhäck i tomtgräns enligt ritning. Biluppfart och ev. carport samt uteplats på egen tomt avgrusas för egen framtida beläggning. Entrégång beläggs med marksten, munksten i grå kulör, enligt ritning. Husnummer på entrésida. Brevlåda på gemensam avsedd plats. 3

Ytterbelysning vid huvudentré samt förberett för ytterbelysning på uteplats husets baksida. Jordat vägguttag vid uteplats husets framsida och baksida.

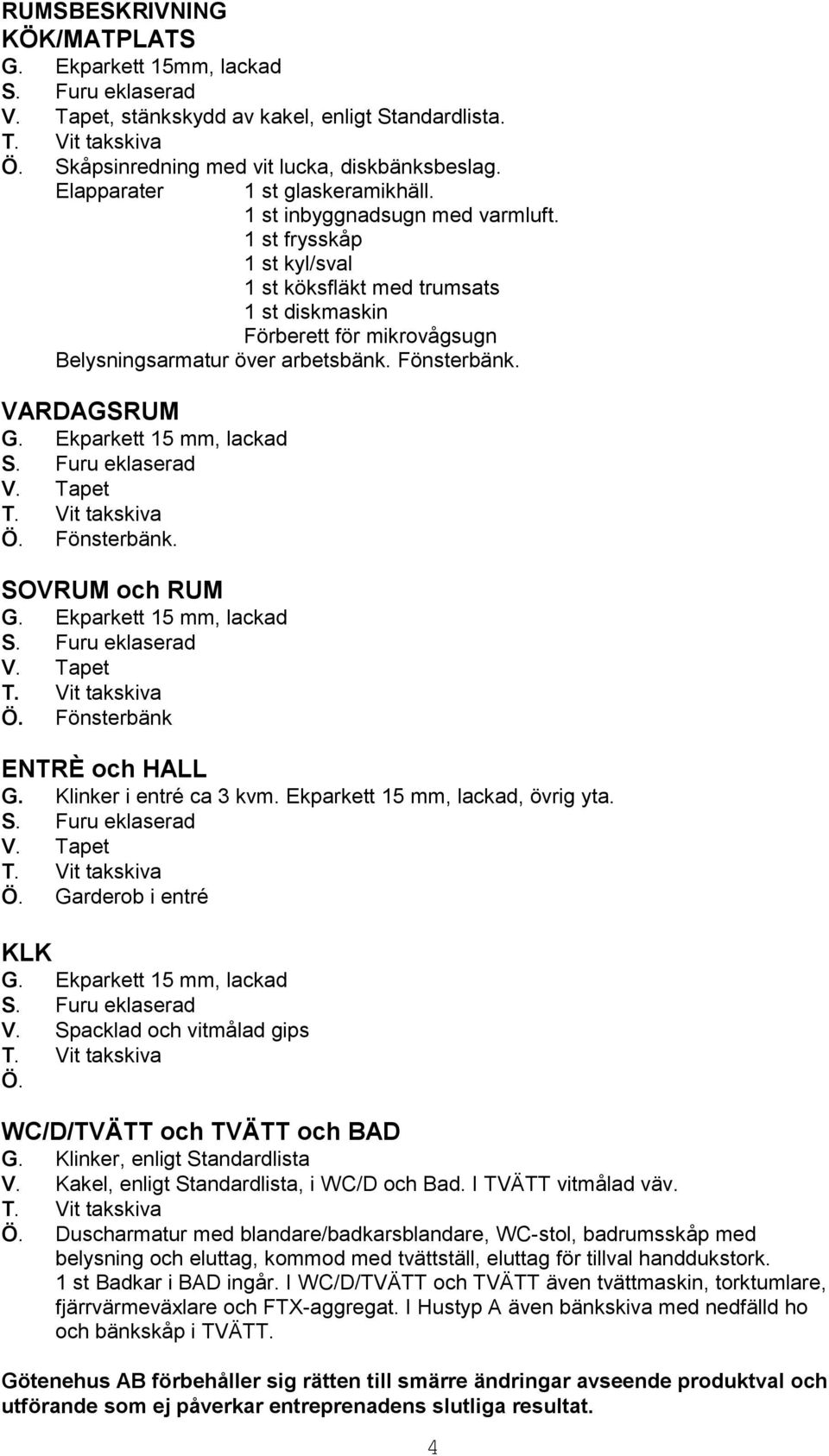

5 RUMSBESKRIVNING KÖK/MATPLATS G. Ekparkett 15mm, lackad, stänkskydd av kakel, enligt Standardlista. Ö. Skåpsinredning med vit lucka, diskbänksbeslag. Elapparater 1 st glaskeramikhäll. 1 st inbyggnadsugn med varmluft. 1 st frysskåp 1 st kyl/sval 1 st köksfläkt med trumsats 1 st diskmaskin Förberett för mikrovågsugn Belysningsarmatur över arbetsbänk. Fönsterbänk. VARDAGSRUM Ö. Fönsterbänk. SOVRUM och RUM Ö. Fönsterbänk ENTRÈ och HALL G. Klinker i entré ca 3 kvm. Ekparkett 15 mm, lackad, övrig yta. Ö. Garderob i entré KLK V. Spacklad och vitmålad gips Ö. WC/D/TVÄTT och TVÄTT och BAD G. Klinker, enligt Standardlista V. Kakel, enligt Standardlista, i WC/D och Bad. I TVÄTT vitmålad väv. Ö. Duscharmatur med blandare/badkarsblandare, WC-stol, badrumsskåp med belysning och eluttag, kommod med tvättställ, eluttag för tillval handdukstork. 1 st Badkar i BAD ingår. I WC/D/TVÄTT och TVÄTT även tvättmaskin, torktumlare, fjärrvärmeväxlare och FTX-aggregat. I Hustyp A även bänkskiva med nedfälld ho och bänkskåp i TVÄTT. Götenehus AB förbehåller sig rätten till smärre ändringar avseende produktval och utförande som ej påverkar entreprenadens slutliga resultat. 4

Fönsterbänk. SOVRUM och RUM Ö. Fönsterbänk ENTRÈ och HALL G. Klinker i entré ca 3 kvm. Ekparkett 15 mm, lackad, övrig yta. Ö. Garderob i entré KLK V. Spacklad och vitmålad gips Ö.
