TEKNISK BESKRIVNING

Transkript

1 TEKNISK BESKRIVNING Grund: Golvbjälklag: Ytterväggar: Innerväggar: Mellanbjälklag Vindsbjälklag: Yttertak: Grundläggning av husen sker med fribärande golv av betong på pålar med isolerat sockelelement. Golvbeläggning på betongplatta, grundisolering med ca 300 mm cellplast. Träregelvägg med ytterpanel av stående alt. liggande träpanel. Invändig beklädnad är 13 mm gipsskiva. U-värde, max 0,1 W/m 2 ºC. Ytterväggarna utförs med två isolerade väggdelar, skilda åt av diffusionsspärr. Ytbehandling, 13 mm gipsskiva, stål- alt träregelstomme, 13 mm gipsskiva, ytbehandling. I väggar runt TVÄTT, BAD, WC/D & samtliga sovrum inlägges mineralullskiva. Släta gipsskivor i tak på träbjälklag med stegljudsisolering, 22 mm golvspånskiva samt ytbeläggning. Mot tak uppsättes inga taklister. Släta gipsskivor + installationsutrymme med min. ull + diffusionsspärr + värmeisolering. U-värde, max 0,08 W/m 2 ºC. Taken på bostadshusen utförs med bandtäckt plåt.

2 Taken på carports- och förrådstaken utförs med tätskiktsmatta (papp) i grå kulör. Entréplan: Uteplats: Balkong: Ytterdörr: Innerdörrar: Fönster: Lister: Inredning: Utföres med slät, träskurad betongyta. Uteplatsen levereras avgrusad exklusive beläggning. Balkongen har tryckimpregnerad trätrall. Ytterdörrar och karmar av trä med bakkantssäkring och säkerhetsglas i sidoljus. Dörrarna förses med godkända låsenheter. Vitmålade släta dörrar med matt kromade trycken. Vita fabriksmålade fönster och fönsterdörrar av trä med aluminiumklädd utsida. U-värde, öppningsbara fönster: 0,90 W/m 2 ºC. U- värde, fasta fönster: 0,75 W/m 2 ºC (Gäller dock ej fasta fönster i förråd bakom carport). Ekfanérade socklar. Vita lister och foder. Marbodal kök. Vitmålade kökssnickerier med lucka typ Arkitekt plus vit med fullhöjd och rostfria stålhandtag. Garderober och övriga högskåp är vitmålade. Vitvaror av fabrikat Electrolux i kök och Asko i tvätt.

3 Värme- och vatten- Installation: Ventilation: Stadsnät/: Telefoni Carport/förråd: Miljöbod: Utformning tomt: Värmen i huset sprids via ett radiatorsystem / vattenburet golvvärmesystem. (Golvvärmesystem vid klinkerbelagda ytor). Husen är fjärrvärmeanslutan. Engrepps vattenblandare i tvättställ samt KÖK och TVÄTT. Termostatblandare i BAD och WC/D. Från- och tilluftssystem med värmeväxling. Separat köksfläkt. Anslutning till Mälarenergi Stadsnät. Internet, TV och IP-telefoni via stadsnätet. Isolerad förrådsplatta bakom carport med ca 70 mm cellplast med öppen vägg- och takkonstruktion. Golv i carport (asfalt) lutar mot gatan för vattenavrinning. En varmförrådsdörr och en dörr försedd med panel lika övrig vägg. Miljöbod med sortering genom samfällighetsföreningen. För att se vilka arbeten som ingår på tomten se bifogade markritningar M och M

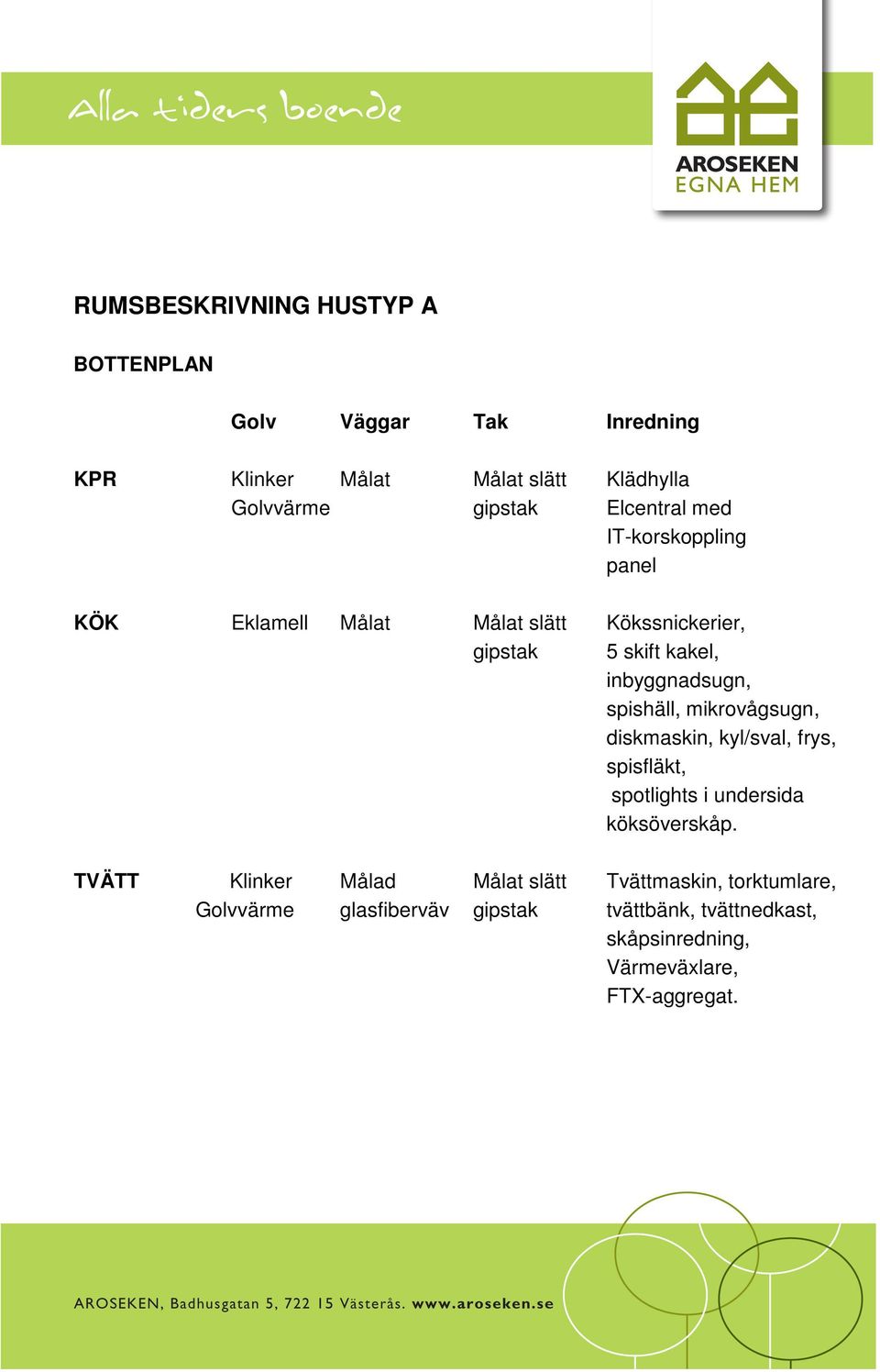

4 RUMSBESKRIVNING HUSTYP A BOTTENPLAN Golv Väggar Tak Inredning KPR Klinker Målat Målat slätt Klädhylla Golvvärme Elcentral med IT-korskoppling panel KÖK Eklamell Målat Målat slätt Kökssnickerier, 5 skift kakel, inbyggnadsugn, spishäll, mikrovågsugn, diskmaskin, kyl/sval, frys, spisfläkt, spotlights i undersida köksöverskåp. TVÄTT Klinker Målad Målat slätt Tvättmaskin, torktumlare, Golvvärme glasfiberväv tvättbänk, tvättnedkast, skåpsinredning, Värmeväxlare, FTX-aggregat.

5 Golv Väggar Tak Inredning WC/D Klinker Kakel Målat slätt Dusch med duschskärm Golvvärme av glas, toalettstol, tvättställ i kommod, badrumsspegel, toalettpappershållare, handdukshängare. VARDAGS- Eklamell Målat Målat slätt Ektrappa inkl. räcke RUM UTEPLATS Avgrusad yta ÖVRE PLAN GAMEROOM Eklamell Målat Målat slätt & HALL SOVRUM 1 Eklamell Målat Målat slätt SOVRUM 2-3 Eklamell Målat Målat slätt Garderober

6 Golv Väggar Tak Inredning BAD Klinker Kakel Målat slätt Dusch med duschskärm av Golvvärme glas, toalettstol, tvättställ i kommod, badrumsspegel toalettpappershållare, handdukshängare, kaklat tvättnedkast KLK Eklamell Målat Målat slätt Hylla med klädstång, kroklist med 6 krokar BALKONG Trallyta FÖRRÅD Obehandlat Öppen regel- Öppen tak- VID ENTRÉ betonggolv konstruktion konstruktion CARPORT Asfalt Öppen regel- Öppen takkonstruktion konstruktion FÖRRÅD Obehandlat Öppen regel- Öppen tak- VID CARPORT betonggolv konstruktion konstruktion

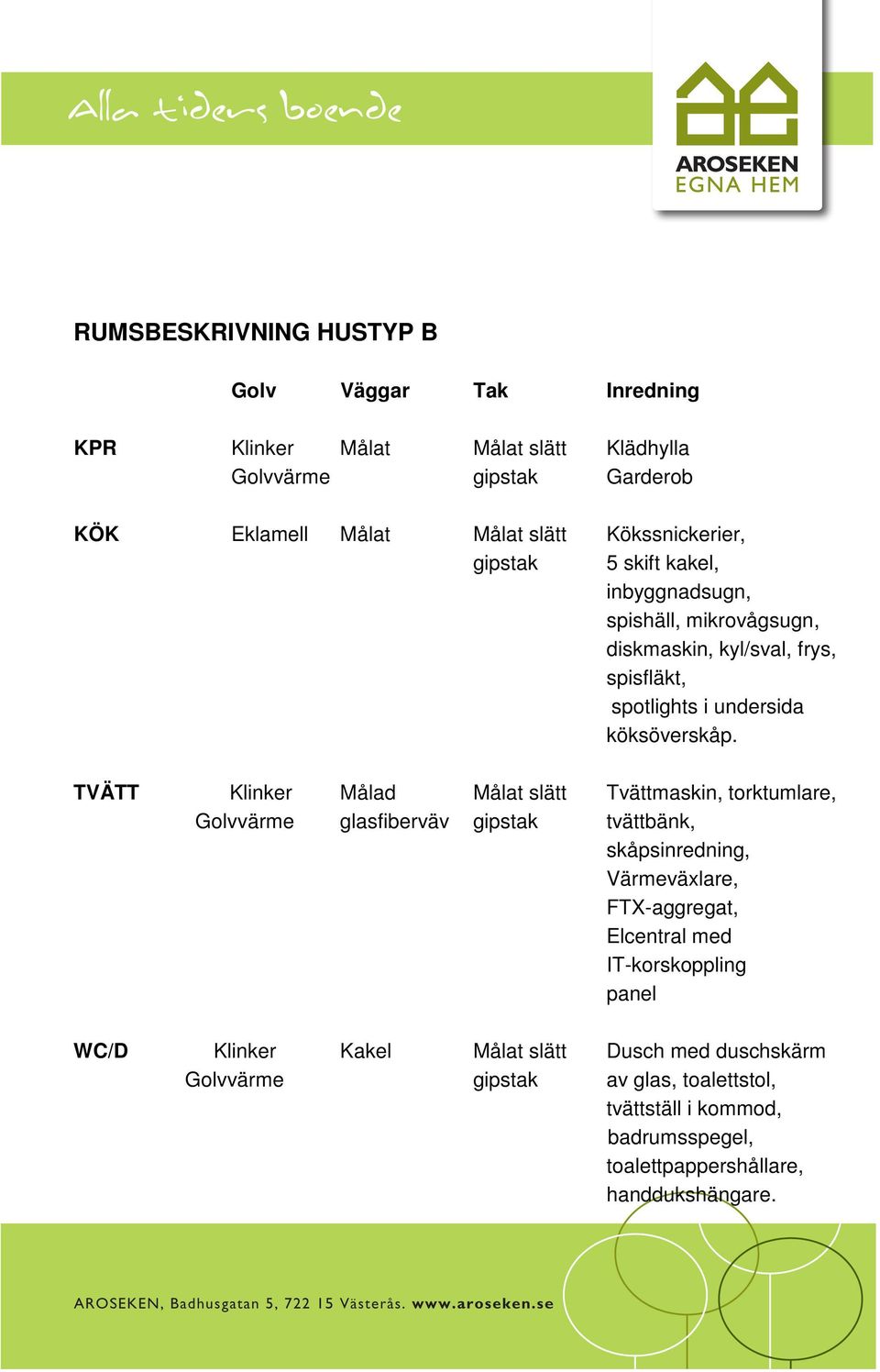

7 RUMSBESKRIVNING HUSTYP B Golv Väggar Tak Inredning KPR Klinker Målat Målat slätt Klädhylla Golvvärme Garderob KÖK Eklamell Målat Målat slätt Kökssnickerier, 5 skift kakel, inbyggnadsugn, spishäll, mikrovågsugn, diskmaskin, kyl/sval, frys, spisfläkt, spotlights i undersida köksöverskåp. TVÄTT Klinker Målad Målat slätt Tvättmaskin, torktumlare, Golvvärme glasfiberväv tvättbänk, skåpsinredning, Värmeväxlare, FTX-aggregat, Elcentral med IT-korskoppling panel WC/D Klinker Kakel Målat slätt Dusch med duschskärm Golvvärme av glas, toalettstol, tvättställ i kommod, badrumsspegel, toalettpappershållare, handdukshängare.

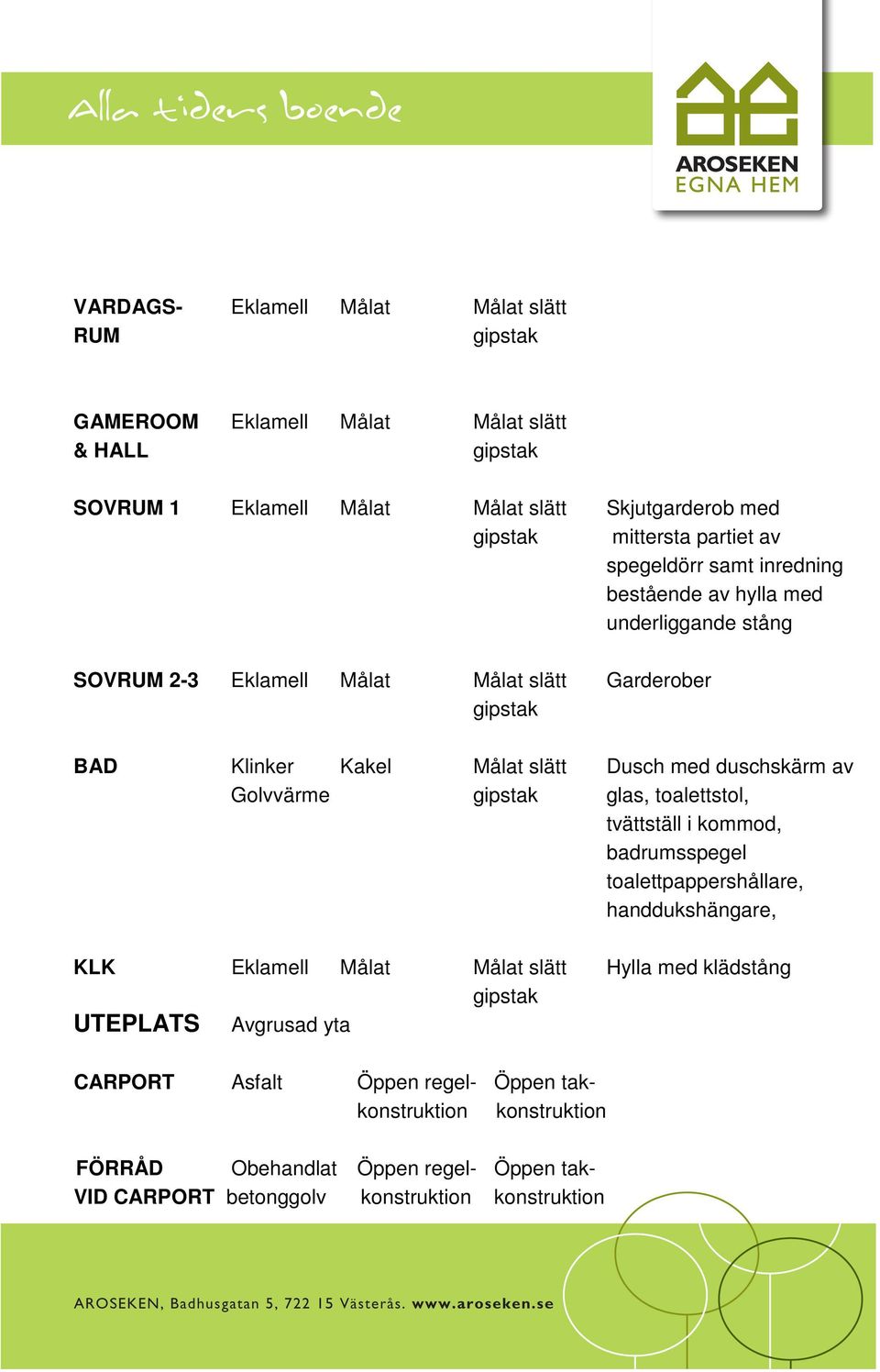

8 VARDAGS- Eklamell Målat Målat slätt RUM GAMEROOM Eklamell Målat Målat slätt & HALL SOVRUM 1 Eklamell Målat Målat slätt Skjutgarderob med mittersta partiet av spegeldörr samt inredning bestående av hylla med underliggande stång SOVRUM 2-3 Eklamell Målat Målat slätt Garderober BAD Klinker Kakel Målat slätt Dusch med duschskärm av Golvvärme glas, toalettstol, tvättställ i kommod, badrumsspegel toalettpappershållare, handdukshängare, KLK Eklamell Målat Målat slätt Hylla med klädstång UTEPLATS Avgrusad yta CARPORT Asfalt Öppen regel- Öppen takkonstruktion konstruktion FÖRRÅD Obehandlat Öppen regel- Öppen tak- VID CARPORT betonggolv konstruktion konstruktion

9 FABRIKATLISTA KÖK: Spishäll Electrolux EHS60021K. Inbyggnadsugn Electrolux EOB53000W. Mikrovågsugn Electrolux EMS26415W med inbyggnadssats. Frysskåp Electrolux EUC 31254W. Kyl Electrolux ERC 37254W. Diskmaskin Electrolux ESF 66861WR. Disklådsblandare GBG typ Nautic, hög pip med avstängning. Köksinredning: Köksinredning av fabrikat Marbodal. Släta, målade luckor typ Arkitekt plus vit. Handtag typ T-grepp, rostfritt stål. Kakel: Konradssons typ Enjoy, svart, grå, mocca eller antracit, 10x10cm.

10 TVÄTT: Tvättmaskin Asko W6863ECO/A. Torktumlare AskoT783/A. Golvklinker: Konradssons typ Enjoy, svart, grå, mocca eller antracit 20x20cm. BAD: Toalettstol IFÖ typ Sign 6860 med vit mjuksits. Kommod fabrikat Marbodal med underskåp 60 (2 dörrar) + underskåp 30 (2 lådor). Dörrar och lådor i plan vitt utförande. Handtag Solo. Tvättställ IFÖ Sign Art 920, vitt porslin. Tvättställsblandare GBG typ Nautic Spegelmodul 90 fabrikat Marbodal. Ljusrampslist upptill med med 3 spotlights och eluttag och hylla med 3 spotlights nertill. Duschhörn fabrikat Macro typ Skagen 88x88 cm med profil i natur och med naturglas. Duschblandare GBG typ Nautic med duschset GBG typ Nautic 1. Toalettpapperhållare fabrikat Byggbeslag typ Vättern. 3 st handdukskrokar fabrikat Byggbeslag typ Vättern. Golvklinker: Konradssons, typ Enjoy svart, grå, mocca eller antracit, 20x20 cm. Väggkakel: Konradssons typ Proyecta 20x33cm, matt eller blank vit, med en pelare bakom toalettstol bestående av 4 stående rader av Konradssons Enjoy 10 x 10cm.

11 WC/D: Toalettstol IFÖ typ Sign 6860 med vit mjuksits. Kommod fabrikat Marbodal med underskåp 60 (2 dörrar). Dörrar i plan vitt utförande. Handtag Solo. Tvättställ IFÖ Sign Art 620, vitt porslin. Tvättställsblandare GBG typ Nautic Spegelmodul 60 fabrikat Marbodal. Ljusrampslist upptill med med 2 spotlights och eluttag och hylla med 2 spotlights nertill. Duschhörn fabrikat Macro typ Skagen 88x88 cm med profil i natur och med naturglas. Duschblandare GBG typ Nautic med duschset GBG typ Nautic 1. Toalettpapperhållare fabrikat Byggbeslag typ Vättern. 3 st handdukskrokar fabrikat Byggbeslag typ Vättern. Golvklinker: Konradssons, typ Enjoy svart, grå, mocca eller antracit, 20x20 cm. Väggkakel: Konradssons typ Proyecta 20x33cm, matt eller blank vit, med en pelare bakom toalettstol bestående av 4 stående rader av Konradssons Enjoy 10x10cm. KAPPRUM: Golvklinker: Konradssons, typ Enjoy svart, grå, mocca eller antracit, 33x33 cm. Klädhylla: Byggbeslags Flipp i oljad ek, längd 800mm. Aroseken förbehåller sig rätten till eventuella förändringar till likvärdiga produkter.
