1 INSTALLATION & ELFÖRDELNINGAR

2 Vår policy är att kontinuerligt utveckla våra produkter, därför förbehåller vi oss rätten att ändra och förbättra våra produkter. På grund av detta, kan den levererade produkten skilja sig mot den i katalogen, dock kommer den att överensstämma med de standarder som nämns i katalogen. Trots att stor omsorg läggs vid att se till att informationen är korrekt kan vi inte acceptera något ansvar för fel eller ändringar som kan inträffa. Vi hänvisar till våra allmänna villkor för försäljning och leverans. ELDON HOLDING AB

3 ECO - ELUTTAGSCENTRALER 6 MÄTARPRODUKTER 16 MEDIA 38 NORMKAPSLINGAR 48 NORMEL - DET FLEXIBLA FÖRDELNINGSSYSTEMET 68 HPK - HELPLÅTKAPSLAT ELMATERIEL 116 UNIK - T/R - KAPSLADE CENTRALER 146 KGT / KGR / HLN - VÄGGSKÅP 174 NORMAPPARATER 184 BRANDSKYDDSAPPARATER 228 KOPPLINGSMATERIEL 234 FLÄNSAR 256 TILLBEHÖR 262 3

4 Eldon firar 90 år 2012 Historien om Eldon började redan Nässjöföretaget har sedan dess utvecklats från en liten elinstallationsfi rma till en internationell företagskoncern med verksamhet i många av världens länder. Historien sträcker sig över 90 år. Den börjar med att två unga entreprenörer, Karin och Josef Randholm, grundar fi rman Elektro ljus & kraft Under tjugo år drev de sitt lilla företag, som var inriktat på att utföra elektriska installationer åt folk i Nässjöbygden. Företaget sålde också radioapparater och olika sorters elmaterial. En kopplingsdosa för elspisar, huvudsakligen konstruerad av Josef Randholm själv, blev upphovet till en produktionsenhet vid fi rman. Spisdosan följdes av nya produkter av eldon don för el och så har det fortsatt under sammanlagt mer än 90 år. 4

5 Eldon är idag en företagskoncern med försäljningskontor och distributionspartners på fem olika kontinenter och tillverkning över hela världen. Vi erbjuder våra kunder ett produktsortiment av hög kvalitet. Vi har också ett etablerat kontaktnät, som i kombination med en väl utbyggd sälj- och distributionsorganisation ger en stabil och kvalificerad leverantör av system för installation och elfördelningar. Vi sätter kunderna i fokus och det ska märkas i varje kundrelation, vårt motto är: Eldon - easy to do business with! Närvaro i mer än 50 länder Eldon export agenter Eldon försäljning ofices

6 ELUTTAGSCENTRALER ECO - ELUTTAGSCENTRALER 601. ELUTTAGSCENTRALER

7 ELUTTAGSCENTRALER ECO s.11 Kapslingar ECO s.12 Insatser Bilvärme ECO s.13 Insatser Camping & Marinor ECO s.14 Kraftuttag ECO s.14 Stolp och väggfäste Tillbehör s.15 Ryggprofil för dubbelmontage Kapslingsreservdelar Tvåvägs Schuko uttag CEE uttag AutoTime Extra nycklar Personskyddsbrytare Energimätare Snabbplintar 01. ELUTTAGSCENTRALER 7

8 ELUTTAGSCENTRALER ECO Eluttag för Bilvärme, Camping och Marinor Samtidigt som vårt samhälle blir alltmer miljömedvetet så blir vi mer och mer beroende av energi. Vintrarna är kalla och vi vet att bilar släpper ut mindre farliga avgaser om motorn är varm, än vid en kallstart. Komforten på båtar och husvagnar höjs alltjämt vilket gör att efterfrågan på el i båthamnar och på campingplatser ökar. Uttag för motorvärmare är ju inget nytt men hittills har användandet på allmänna och gemensamma platser varit ganska begränsat. ECO erbjuder insatser för olika typer av mätning och styrning, bland annat den innovativa styrbara mätaren från Collectric. Detta möjliggör eluttag på gemensamma platser med individuell debitering. Med ECO eluttagscentral blir det säkrare och mer bekvämt samt mer energieffektivt att använda elförbrukande apparater i vardagslivet ELUTTAGSCENTRALER

9 ELUTTAGSCENTRALER ECO Eluttagscentraler för Bilvärme, Camping och Marinor Snygg framträdande design Innovativa lösningar Möjlighet till radioburen kommunikation Bra slagtålighet även vid kyla Full återvinningsbarhet Konkurrenskraftig Säker personskyddad el Rättvis debitering Styrbara mätare Webblösningar Sommar och vintertidsautomatik Belysta knappar Kondensatorbackup 72 timmar vid elavbrott Tre olika tidskurvor Temperaturstyrd 01. ELUTTAGSCENTRALER 9

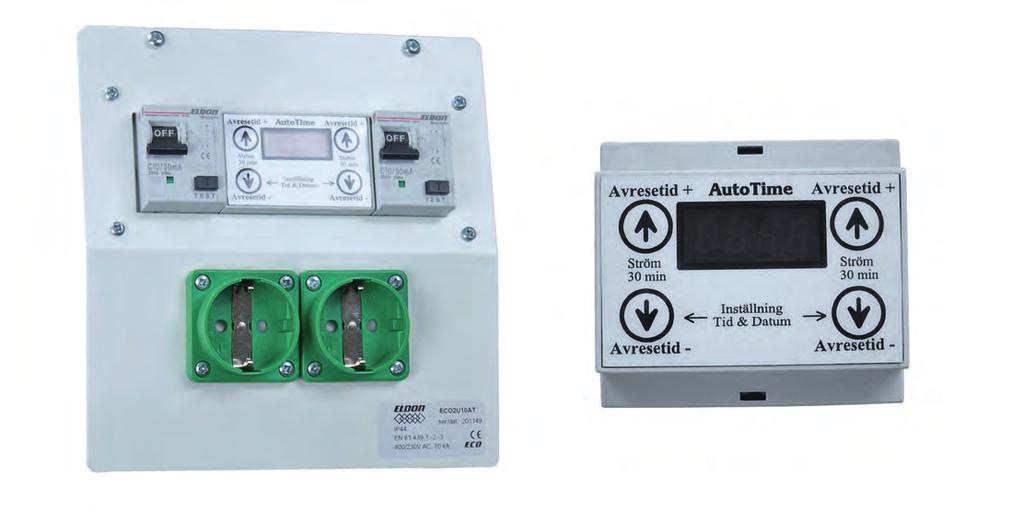

10 ELUTTAGSCENTRALER Besparing, tids-och temperaturstyrda motorvärmaruttag med AutoTime Exempel 1: Motorvärmare vid bostaden, parkering 12 tim/dygn, 7 dagar/vecka Alternativ 1: Ingen tidsstyrning, fri tillgång på el, drifttid 12 tim Alternativ 2: Tidsstyrning via yttertemperatur (-5 grader), drifttid 1,5 tim Energiförbrukning (kwh/år) Besparing (kwh/år) Energikostnad (kr/år) Besparing (kr/år) Antal uttag Alt 1 Alt 2 Alt 2 % Alt 1 Alt 2 Alt 2 % % 36,960 kr 4,620 kr 32,340 kr 88% % 73,920 kr 9,240 kr 64,680 kr 88% % 110,880 kr 13,860 kr 97,020 kr 88% Exempel 2: Motorvärmare vid arbetsplatsen, parkering 9 tim/dygn, 5 dagar/vecka Alternativ 1: Ingen tidsstyrning, fri tillgång på el, drifttid 9 tim Alternativ 2: Tidsstyrning via yttertemperatur (-5 grader), drifttid 1,5 tim Energiförbrukning (kwh/år) Besparing (kwh/år) Energikostnad (kr/år) Besparing (kr/år) Antal uttag Alt 1 Alt 2 Alt 2 % Alt 1 Alt 2 Alt 2 % % 19,800 kr 3,300 kr 16,500 kr 83% % 39,600 kr 6,600 kr 33,000 kr 83% % 59,400 kr 9,900 kr 49,500 kr 83% ELUTTAGSCENTRALER

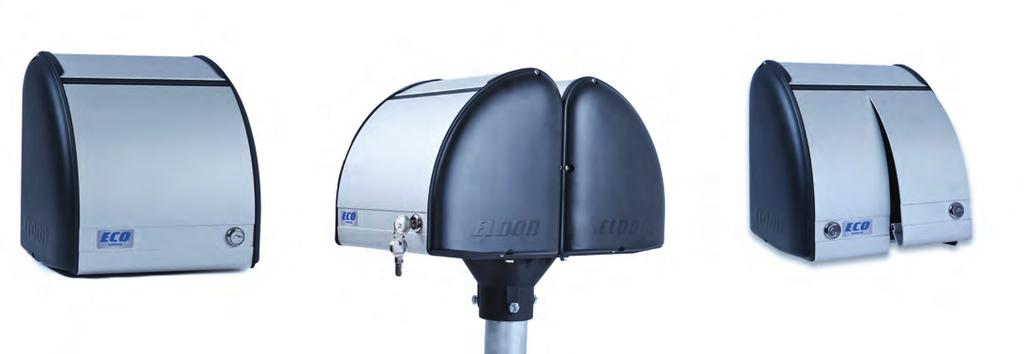

11 ECO ELUTTAGSCENTRALER Eluttagscentraler för Bilvärme - Camping - Marina IP 44, SS - EN Kapslingen finns med hel eller delad lucka. Vid behov kan även kapslingen anpassas och göras längre med plats för fler uttag eller mer volymkrävande komponenter. Aluminiumprofilen har designats för att bilda ett greppvänligt handtag under luckan. Teknisk Data Material: Kapsling i naturanodiserad aluminium med sidor av polykarbonat (PC ). Materialen är noga utvalda och har alla egenskaper som krävs för en tuff utomhusmiljö. Vi har valt en gavel i polykarbonat (PC) för att möjliggöra radioburen kommunikation. Signaler kan både sändas och tas emot till kapslingen. Polykarbonaten är mycket slagtålig, vridstyv och formstabil i kombination med den sprutade aluminiumprofilen, och den klarar både nedfall och UV-ljus minst lika bra som en pressgjuten sida. Likalås eller systemlås med dammlucka, alla kapslingar levereras med fyra stycken nycklar. Inkommande plint, 5-pol 4x1,5-25mm² anslutningar för Cu-kabel, förkopplad till snabbplint. Flänsanslutning för 60mm rör i naturanodiserad aluminium eller väggfäste i lackerad dogal-plåt för dubbelt skydd. Olika stolpar för markfundament eller brygganslutning. Insatserna fästs med 2st plåtskruvar och är försedda med 5-polig snabbanslutningsbar plint. Alla insatser är utrustade med personskyddsbrytare för användarens säkerhet. Kapslingar Beskrivning Beteckning E-nr Kapsling hel lucka med likalås inkl. 4st nycklar ECOKEL Kapsling hel lucka med systemlås inkl. 4st nycklar ECOKES Kapsling dubbel lucka med likalås inkl. 4st nycklar/lucka ECOKDL Kapsling dubbel lucka med systemlås inkl. 4st nycklar/lucka ECOKDS Alla insatser är utrustade med personskyddsbrytare för användarens säkerhet. 01. ELUTTAGSCENTRALER 11

12 ELUTTAGSCENTRALER ECO Bilvärme 1 Insatser för apparater med tvåpolig jordad stickkontakt, 230V utan styrning ECO Bilvärme 3 Insatser för apparater med tvåpolig jordad stickkontakt, 230V med tid och temperaturstyrt tillslag Lämplig för fritt användande då uttaget inte är styrt eller mätt. Finns för 6, 10 och 13A. Insats med två Schuko-uttag och två personskyddsbrytare. Beskrivning Beteckning E-nr 6A (C) ECO2U A (C) ECO2U A (B) ECO2U Temperaturstyrt tillslag gör den lämplig som motorvärmaruttag. Ställ in önskad avresetid och uppvärmningen startas automatiskt i tid för att värma upp bilen Finns för 6, 10 och 13A. Insats med två Schuko-uttag och två personskyddsbrytare. Beskrivning Beteckning E-nr 6A (C)+ AutoTime ECO2U6AT A (C)+AutoTime ECO2U10AT A (B)+AutoTime ECO2U13AT ECO Bilvärme 2 Insatser för apparater med tvåpolig jordad stickkontakt, 230V, med styrning och mätning max 20A mätström, 1-fas ECO Bilvärme 4 Insatser för apparater med tvåpolig jordad stickkontakt, 230V, med optisk avläsningsbar energimätare 1-fas max 32A mätström. Lämplig för bostadsrätts- och hyresrättsföreningar som vill kunna debitera den faktiska förbrukningen till de olika innehavarna. Innehåller styrbar mätare för IMD-system, se kapitel Mätarprodukter. Finns för 6, 10 och 13A. Insats med två Schuko-uttag och två personskyddsbrytare. Vid behov av att mäta av förbrukning per uttag lämpar sig denna insats för olika typer av användande. Mätaren KWH132D finns även under Normapparater. Finns för 6, 10 och 13A. Insats med två Schuko-uttag och två personskyddsbrytare. Beskrivning Beteckning E-nr 6A (C) + 2xLC062 ECO2U6LC A (C) + 2xLC062 ECO2U10LC A (B) + 2xLC062 ECO2U13LC Beskrivning Beteckning E-nr 6A (C)+KWH132D ECO2U6KWH A (C)+KWH132D ECO2U10KWH A (B)+KWH132D ECO2U13KWH ELUTTAGSCENTRALER

13 ELUTTAGSCENTRALER ECO Camping - Marina 1 Enkel insats med dubbla CEE uttag ECO Camping - Marina 3 Insats med dubbla CEE uttag samt energimätare 1-fas, max 32A mätström Lämplig för fritt användande då uttaget inte är styrt eller mätt. Finns för 6, 10, 13 och 16A. Insats med två CEE-uttag och två personskyddsbrytare. Beskrivning Beteckning E-nr 6A (C) ECO2CEE A (C) ECO2CEE A (B) ECO2CEE A (C) ECO2CEE Vid behov av att mäta förbrukning per uttag lämpar sig denna insats för olika typer av användande. Mätaren KWH132D finns även under Normapparater. Finns för 6, 10, 13 och 16A. Insats med två CEE-uttag och två personskyddsbrytare. Beskrivning Beteckning E-nr 6A (C) + KWH132D ECO2CEE6KWH A (C) + KWH132D ECO2CEE10KWH A (B) + KWH132D ECO2CEE13KWH A (C) + KWH132D ECO2CEE16KWH ECO Camping - Marina 2 Insats med dubbla CEE-uttag samt styrning och mätning. Energimätare 1-fas, max 20A mätström styrbar LC062. ECO Camping - Marina 4 Insats med dubbla CEE-uttag samt mätning. Energimätare 1-fas, max 20A mätström, ej styrbar, RR102 Lämplig för campingplatser och båtklubbar som vill kunna debitera den faktiska förbrukningen till campinggäster eller båtägare. Innehåller styrbar mätare för IMD-system, se kapitel Mätarprodukter. Finns för 6, 10, 13 och 16A. Insats med två CEE-uttag och två personskyddsbrytare. Lämplig för campingar och småbåtshamnar som vill kunna debitera den faktiska förbrukningen till campinggäster och båtägare. Innehåller mätare för IMD-system, se kapitel Mätarprodukter. Finns för 6, 10, 13 och 16A. Beskrivning Beteckning E-nr 6A (C) + 2xLC062 ECO2CEE6LC A (C) + 2xLC062 ECO2CEE10LC A (B) + 2xLC062 ECO2CEE13LC A (C) + 2xLC062 ECO2CEE16LC Beskrivning Beteckning E-nr 6A (C) + 2xRR102 ECO2CEE6RR A (C) + 2xRR102 ECO2CEE10RR A (B) + 2xRR102 ECO2CEE13RR A (C) + 2xRR102 ECO2CEE16RR ELUTTAGSCENTRALER 13

14 ELUTTAGSCENTRALER ECO Kraftuttag Insats med 3-fas kraftuttag Insats avsett för större energiuttag med ett CEE416-6 uttag skyddat av en 4-pol jordfelsbrytare och en 3-pol 16A C dvärgbrytare. Beskrivning Beteckning E-nr 16A (C) ECO16A3F ECO Stolpar och Väggfästen Stolpar för markfundament och brygganslutningar samt stolpflänsar och väggfästen Stolpar i naturanodiserad aluminium för montering av kapslingar med markstativ eller direkt på bryggor. Bryggstolpen har en svetsad rund platta med hål för skruvar. Flänsanslutningen för stolparna i pressgjuten lättmetall är lackerade i samma kulör som sidorna på kapslingen. Väggfäste i lackerad dogalplåt för hög korrisionsbeständighet, levereras med genomföringar och tätningar. Beskrivning Beteckning E-nr Fläns för stolpmontering, diameter 60mm ECOFL Fläns för väggmontage ECOVF Stolpe med markfäste H=1500mm, diameter 60mm ECOSTM Stolpe 800mm för bryggmontage med svetsad fästplatta ECOSTB ELUTTAGSCENTRALER

15 ELUTTAGSCENTRALER ECO tillbehör Tillbehör för kapslingar och insatser Beskrivning Beteckning E-nr Ryggprofil för dubbelmontage på samma stolpe ECORP Extra nyckel för likalås, levereras i styck ECOXNL Kopplingsplint för inkommande kabel EKS Personskyddsbrytare 30mA C-kar 6A EPSC Personskyddsbrytare 30mA C-kar 10A EPSC Personskyddsbrytare 30mA B-kar 13A EPSB Personskyddsbrytare 30mA C-kar 16A EPSC Energimätare 32A 1-fas KWH132D Energimätare för insamlingsmätning 20A, 2-moduler. RR Energimätare för insamlingsmätning 20A, 2-moduler, styrbar. LC Elektronikinstrument för motorvärmare AutoTime Schuko-uttag 1-vägs 16A, jordat, färg grönt CEE216 2-pol 16A, för insatser till camping och marina Gavel för kapsling, höger sida Gavel för kapsling, vänster sida Hel lucka för kapsling Botten för kapsling Topp kapsling List för kabelgenomföring Gångjärnslist frontlucka Enkel lås med 4st nycklar Snabbplint för insats, 5-polig hane Snabbplint för kapsling, 5-polig hona * För övriga komponentbehov eller råd, kontakta kundservice. 01. ELUTTAGSCENTRALER 15

16 MÄTARPRODUKTER MÄTARPRODUKTER MÄTARPRODUKTER

17 MÄTARPRODUKTER Mätarprodukter Eldon har lång erfarenhet av olika typer av mätarprodukter, allt från mätarskåp till dagens moderna mätinsamlingssystem. Eldon har alltid högsta kvalitet som ledstjärna i arbetet med att ta fram produkter för marknaden. Alla våra produkter följer dagens standard och vi uppdaterar konternuerligt produkterna för att följa och främja den svenska elmarknaden med säkra och lättarbetade Eldonprodukter. Då energibesparing är en hjärtefråga för oss har vi även här en innovativ och energibesparande lösning med mätinsamlingssystem i samarbete med Collectric AB MÄTARPRODUKTER

18 MÄTARPRODUKTER MIM s.21 Infällda mätarskåp MBV s.27 Färdigkopplade Mätarblock MUM s.21 Utanpåliggande mätarskåp Collectric s.28 Mätinsamlingssystem IMD Fabriksbyggda Normkapslingar med 63A mätare MUK s.22 Utanpåliggande förenklade mätarskåp MK s.24 Mätartavlor med mätarsäkring MH s.24 Mätartavlor med enbart huvudbrytare Tillbehör s.33 M s.25 Apparattavlor Överspänningsskydd Kopplingslåda för mediaserviser Fästdetaljer Kopplingsplint Jord och Nollplinar M2-0 s.25 Tavlor för mättransformatormätning Lås och Nycklar Norminsatser för äldre mätarskåp Collectric-komponenter 02. MÄTARPRODUKTER 17

19 MÄTARPRODUKTER Mätarskåp, Mätartavlor, Mätarblock Följer aktuell svensk standard Täcker med ett fåtal varianter de flesta användningsområden Stor plats för extra utrustning i mätarskåpen Mätarplatta av självslocknande formbeständigt material som eliminerar kännbara vridningar på mätare. Mätarplattan förhindrar eller försvårar snedhängning av mätaren. Ansl. plint för servis i mätarskåp är förberedd för aluminiumkabel Stabil konstruktion i aluzinkplåt Justerbar ram för snygg montering av infällt mätarskåp Alla komponenter är normbaserade 02. MÄTARPRODUKTER 19

20 MÄTARPRODUKTER MÄTARSKÅP Eldon mätarskåp enligt standard SS Täcker med ett fåtal varianter alla användningsområden av infällda och utanpåliggande skåp. Apparater för inkommande servis monteras på en normskena. Mätarskåpen är anpassade till nya krav från nätbolag och användare. Utförandet passar för fjärravläsning av elmätare och för nya funktioner inom kommunikation. Bl a placeras brytaren efter mätaren, och kopplar endast bort kundens anläggning. På så sätt kan nätbolaget ha kontakt med mätaren även när brytaren är frånslagen. Kommunikationsdelen är ökad till att täcka de flesta system tele, data, TV, larm m m. Kapslingsklass IP23, Strilsäkert utförande. Skåpen är fullgott ventilerade mot kondens. Teknisk Data Underlag för mätare: Storlek 3 (345x227 mm), svårantändlig träfiberplatta. Tillsatsutrustning: Avgreningsplint: Mellanplint: 14 DIN-moduler 5-pol. 35 mm² Cu/50 mm² Al 5-pol. 16 mm² Cu - 25 A skåp och 35 mm² Cu - 63 A skåp. Plintarna är utbytbara för flera huvudledningar eller Al-ledning. Egenskaper: 1. Högt placerad plint för servisledning. Anslutning av upp till 35mm² Cu eller 50 mm² Al. Plinten är 5-polig med borttagbart överkopplingsbleck mellan PE och N för inkommande 4- eller 5-ledare,TN-C eller TN-S. PE-klämman ger direkt jordförbindning till skåphöljet. 2. Mätarsäkringar av Diazed-typ, utgör skydd för huvudkretsen och frånskiljare för byte av mätare. 3. Plats för nätägarens överspänningsskydd som kopplas in enl. medsänd anvisning. 4. Mätarplatta av självslocknande, formbeständigt material, är fastsatt så att snedhängning av mätare förhindras. 5. Utgående plint är 5-polig för anslutning av huvudledning 16 mm² Cu för 25 A skåp och 35 mm² Cu för 63 A skåp. Plinten kan bytas till annan storlek, t ex 50 mm² Al. 6. Brytare för kundanläggning, kopplar inte bort mätaren moduler för montering av brytare, säkringar, dvärgbrytare,överspänningsskydd m m. 8. Medielåda för tele, data, TV, larm mm. Lådan är monterad i infälldaskåp och tillbehör för utanpåliggande. 9. Potentialutjämningsskena är monterad i infällda skåp och är tillbehör för utanpåliggande skåp MÄTARPRODUKTER

21 MÄTARPRODUKTER MIM För infällt montage Infällda mätarskåp för elservis, mätning, utgående huvudledningar, gruppcentral, överspänningsskydd och medialedningar. Skåpen består av två delar, inbyggnadslåda med skåputrustning av 1 mm förzinkad stålplåt samt frontdel med helförsänkt dörr i ljusgrå pulverlack (RAL7035). Vid fler än en utgående huvudledning byts utgående plint. PUS-skena och medielåda för tele, data, TV, larm m m ingår. Variabelt djup mm. Infälln.mått HxBxD Brytare Säkr. Ram b Ram h Ink. plint Utg. plint Modul plats Beteckning E-nr 725x545x A 25A Cu-50Al 16Cu 14M MIM x545x A 63A Cu-50Al 35Cu 14M MIM x545x x40A 2x25A Cu-50Al 16Cu 14M MIM225* * Med dubbla abonnemangsplatser MUM För utanpåliggande montage Utanpåliggande mätarskåp för elservis, mätning, utgående huvudledningar, gruppcentral, överspänningsskydd och medieledningar. Skåpen tillverkas av Aluzinkplåt. Ytbehandling, ljusgrå pulverlack (RAL7035). Flänsöppningar FL13 och FL21 i undersidan. Skåpen kan placeras på vägg, på stolpe eller på speciellt fäste. Vid fler än en utgående huvudledning byts utgående plint. Medielåda, PUS-skena och flänsar som tillbehör. H x B x D Brytare Säkr. Ink. plint Utg. plint Modul plats Beteckning E-nr 730x545x220 40A 25A 35Cu-50Al 16Cu 14M MUM x545x220 80A 63A 35Cu-50Al 35Cu 14M MUM x545x220 2x40A 2x25A 35Cu-50Al 16Cu 14M MUM225* * Med dubbla abonnemangsplatser 02. MÄTARPRODUKTER 21

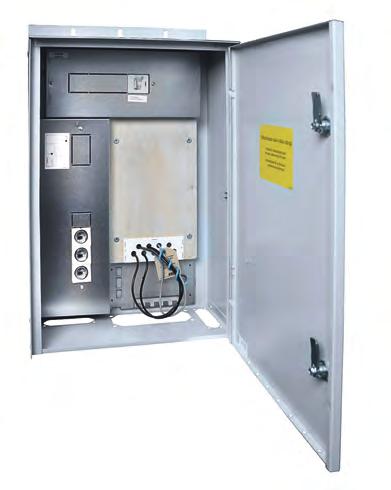

22 MÄTARPRODUKTER MUK Förenklat skåp för utanpåliggande montage. IP24. Enklare variant av utanpåliggande mätarskåp för elservis, mätning, utgående huvudledningar, överspänningsskydd och teleledning. Avsett för installationer där alla funktioner inte är nödvändiga. Vid flera utgående huvudledningar byts utgående plint. Telelåda, PUS-skena och flänsar som tillbehör. H x B x D Brytare Säkr. Ink. plint Utg. plint Modul plats Beteckning E-nr 650x465x220 40A 25A 35Cu-50Al 16Cu 8M MUK MÄTARSKÅP Illustrationer MÄTARPRODUKTER

23 MÄTARPRODUKTER MÄTARTAVLOR Mätartavlor och -block är anpassade till nya krav från nätbolagen och användare. Utförandet passar för fjärravläsning av elmätare. Bl.a. placeras brytaren efter mätaren och kopplar endast bort kundens anläggning. På så sätt kan nätbolag ha kontakt med mätaren även när brytaren är frånslagen. Brytaren i en gruppcentral kan, beroende på användning, ersätta brytare i tavlor och block. Teknisk Data Beskrivning: Mätartavlor och apparattavlor är uppbyggda och utrustade enligt Svensk Standard SS Svep- och frontplåtar är tillverkade av lackerad stålplåt. Ytbehandling, vit pulverlack (RAL9010). Underlag för mätare av svårantändlig träfiber. Inkommande ledning ansluts på plint med borttagbart överkopplingsbleck mellan PE och N för inkommande 4- eller 5-ledarsystem, TN-C eller TN-S. PE-klämman ger direkt jordförbindning till tavlan. Mätarsäkringar av diazed typ. MK2-325 kan byggas samman till block. Kortslutningshållfasthet 50 ka vid 160 A säkring ( Î = 17 ka). 02. MÄTARPRODUKTER 23

24 MÄTARPRODUKTER MK Mätartavlor GII/GIII med och utan huvudbrytare Färdigkopplade mätartavlor med mätarsäkring. MK, mätartavlor H x B x D M-plats Poler Ink. ansl. Cu Brytare Säkr. Utg. plint Cu Beteckning E-nr 475x175x mm² 25A 10mm² MK x215x x25mm² 25A 10mm² MK x215x x25mm² 40A 25A 10mm² MK2-325H x215x mm² 63A 35mm² MK x215x mm² 80A 63A 35mm² MK2-363H MH Mätartavla Mätartavlor med enbart huvudbrytare. Ej inre förbindningar MH, mätartavlor H x B x D M-plats Poler Ink. ansl. Cu Brytare Märkström Poltal Utg. plint Cu Beteckning E-nr 770x235x mm² 125A 100A 3 35mm² MH MÄTARPRODUKTER

25 MÄTARPRODUKTER M Apparattavlor Tavlor med enbart apparatplats M, apparattavlor H x B x D Plint Beteckning E-nr 330x175x65 - M x215x65 5x10mm² M M2-0 Tavla för mätransformatormätning Tavla med plats för kortslutningsplint, enl. SS M2, Tavla för mätransformatormätning H x B x D Beteckning E-nr 715x215x80 M MÄTARPRODUKTER 25

26 MÄTARPRODUKTER MÄTARBLOCK Mätarblocken är utrustade enligt Svensk Standard SS Stommen är av olackerad galvaniserad plåt. Frontplåtar i stålplåt, lackerade med vit strukturpulverlack, RAL9010. Mätarblocken levereras komplett kopplade med inre förbindningar och förberedda för 5-ledarsystem. Mätarunderlag består av svårantändlig träfiberplatta. Teknisk Data Anslutningsklämmor: Ink. L1, L2, L3: 2x50 mm² Cu - Ink. PE (N): 2x35 mm² Cu Vid andra anslutningsönskemål, finns plintar som tillbehör Utgående plint: Mätarplatser: storlek 2 Märkström: 4x16 mm² Cu + PE-skena 25 A Märkspänning: 500 V~ Djup: Vid mätarplats: 86mm 46 mm MÄTARPRODUKTER

27 MÄTARPRODUKTER MBV Mätarblock Färdigkopplade mätarblock med mätarsäkring. Blocken kan kompletteras med: - separat plint, för Cu/Al servisledning - huvudbrytare för hela blocket - servissäkringar 25A eller 63A H x B x D M-plats Antal platser Poler Ink. ansl. Säkr. Utg. plint Beteckning E-nr 1280x245x85 2 2x1 3 2x50mm² 25A 16mm² MBV21T x245x85 2 3x1 3 2x50mm² 25A 16mm² MBV31T x455x85 2 2x2 3 2x50mm² 25A 16mm² MBV22T x650x85 2 2x3 3 2x50mm² 25A 16mm² MBV23T x455x85 2 3x2 3 2x50mm² 25A 16mm² MBV32T x650x85 2 3x3 3 2x50mm² 25A 16mm² MBV33T MÄTARPRODUKTER 27

28 MÄTARPRODUKTER IMD, Insamling Mätning Debitering En säker och mätbar lösning Bostadsinnehavare kan påverka sin energiförbrukning Varje lägenhetsinnehavare eller annan energianvändare ska kunna följa sin förbrukning av el, värme eller vatten. Genom att utnyttja redan färdiga kabelanslutningar ger våra elmätare dig en överlägsen kostnadsbesparing. Med Collectrics system är detta en enkel uppgift. I lägenheten monteras centralen där mätaren med display visar förbrukningen och skickar data över elnätet till CMU n som sitter som gemensam insamlare under trafoområdet. CMU n skickar alla uppgifter vidare till en server. Via internet kan hyresgäster och ansvariga för systemet gå in och följa förbrukningen. Systemet kan även visa statistik från upp till hela tre år tillbaka. Med kunskap om hur förbrukningen ser ut kan man även påverka den. Det behövs ingen kabeldragning eller annan apparatur i övrigt, vilket gör systemet enkelt och billigt att installera. Collectric Min El är samlingsnamnet på automatisk insamling och administration av el, vatten och värme i lägenheter och andra lokaler. Collectric Min El gör dig medveten om din egen förbrukning och ger dig som enskild innehavare möjligheter att minska dina kostnader genom lägre energiförbrukning. Collectric Min El gör dig medveten om din egen förbrukning och ger dig som enskild innehavare möjligheter att minska dina kostnader genom lägre energiförbrukning. Genom att utnyttja redan färdiga kabelanslutningar ger våra elmätare dig en överlägsen kostnadsbesparing. Hyresgästen kan se förbrukningen för sin egen lägenhet via portalen Min El. Fastighetsägaren kan administrera el för alla lägenheter i sin dator. Värdena skickas vidare till ett debiteringssystem för smidig fakturering. Hyresgästen betalar bara för den faktiska elförbrukningen. Mätaren är liten och installeras enkelt, direkt på det befintliga elnätet. Ingen ledningsdragning krävs eftersom mätaren skickar sina data via elnätet. Fastighetsägaren/förvaltaren kan se och administrera el (statistik, debiteringsunderlag mm) för alla lägenheter i sin dator eller från annan dator via portalen Uppdateringen av mätvärdena från lägenheterna kan göras med korta tidsintervall, till exempel morgon och kväll MÄTARPRODUKTER

29 MÄTARPRODUKTER IMD, Insamling Mätning Debitering En säker och mätbar lösning Få full koll på den totala elförbrukningen Samla alla mätvärden: El, Vatten, Värme på ett ställe i datan med faktureringshjälp Direkt besparing genom att abonnemangs-kostnaden försvinner Snabb payback Hyresgästen kan se förbrukningen för sin egen lägenhet via portalen Min El Fastighetsägaren kan administrera el för alla lägenheter i sin dator Värdena skickas vidare till ett debiteringssystem för smidig fakturering Hyresgästen betalar bara för den faktiska elförbrukningen Mätaren är liten och installeras enkelt, direkt på det befintliga elnätet Ingen ledningsdragning krävs eftersom mätaren skickar sina data via elnätet Styrbara mätare för Camping eller Marinor Vi kan hjälpa dig Eldons kapslingar tillsammans med Collectrics mätsystem ger många fördelar. Olika lösningar för säker elfördelning i lackeradstålplåt eller plast och mätare som visar förbrukningen av el, vatten eller temperatur per lägenhet gör att både fastighetsägaren/förvaltaren och lägenhetsägaren/hyresgästen kan följa förbrukningen och därmed enkelt kunna påverka den. Vill du kunna påverka din förbrukning? Vi kan hjälpa dig! 02. MÄTARPRODUKTER 29

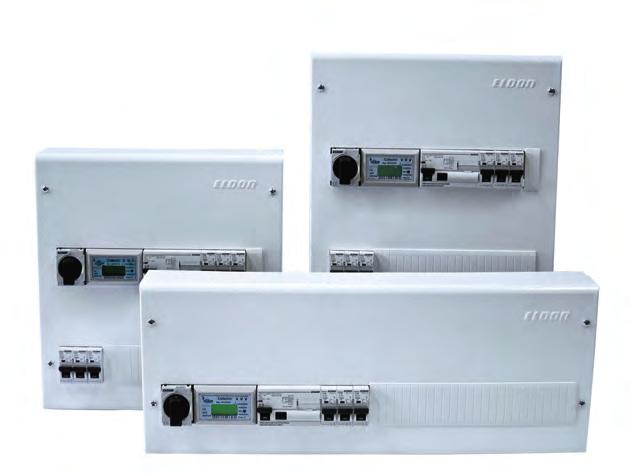

30 MÄTARPRODUKTER IMD Insamling Mätning Debitering Eldon AB har levererat kapslingslösningar som skyddar alla typer av elektriska, elektroniska, data- och telekommunikationsprodukter sedan Dagens produktsortiment täcker de flesta behov inom bostäder, kontor och industri. Eldon arbetar kontinuerligt med produktutveckling, användarvänlighet samt kvalitet med målet att vara leverantören som det är enkelt att göra affärer med. För att göra det enkelt att välja rätt utrustning samarbetar Eldon med Collectric. Eldons kapslingar och Collectrics mätsystem ger en säker och mätbar lösning som gör att fastighetsägaren / förvaltaren och lägenhetsägaren / hyresgästen kan följa förbrukningen via internet och därmed påverka den. Eldon har många olika typer av Normkapslingar för både utvändigt och infällningsbart montage där kunden kan välja efter det behov som finns. För att underlätta valet har vi tagit fram fyra fabriks- monterade centraler där alla komponenter finns installerade och klara att användas. Varje central innehåller huvudbrytare och jordfelsbrytare som tillsammans med mätaren utgör grunden för att detta är en enkel och lättinstallerad produkt. Teknisk Data Beskrivning: DBQxxxCO DB är en stabil och brandsäker normkapsling som är tillverkad i pulverlackerad stålplåt (vit, RAL9010). Lämplig för installation av elfördelning och styrning i bostäder, butiker, kontor m m. Kapslingsklass IP30 (IP41 med dörr och ryggplåt). ENI336CO ENI är en ny kapsling i pulverlackerad brandsäker stålplåt avsedd för inbyggnad i vägg. (vit, RAL9010) Bottenlådan levereras separerad från DIN-insats och front med dörr vilket gör att installationen med kabeldragning kan påbörjas medan centralen monteras samman under tiden. Dörrhandtaget kan enkelt bytas ut mot nyckellås. Kapslingsklass IP40. DB342CMU För att systemet med mätinsamling ska fungera krävs att det finns en insamlingsenhet dit all mätdata skickas. Denna enhet kallas för koncentrator (CMU). Enheten sitter monterad tillsammans med nätaggregat och spännings-säkringar i en DB-kapsling som placeras centralt i t.ex. elrummet. CMU-enheten rapporterar all förbrukning som registrerats genom en webbportal, som finns inbyggd i enheten, till en server. Kontakten med Internet sker genom fast lina från befintig anläggning eller via GSM-modem som kopplas in i centralen. Kapslingsklass IP30 (IP41 med dörr och ryggplåt). Beskrivning Beteckning E-nr Utv. 1x26 moduler DBQ126CO Utv. 2x14 moduler DBQ228CO Utv. 3x14 moduler DBQ342CO Inf. 3x12 moduler ENI336CO Insamlingsenhet 3x14 moduler DB342CMU MÄTARPRODUKTER

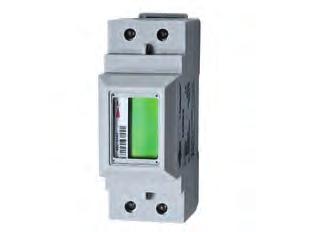

31 MÄTARPRODUKTER RR300 Energimätare 3-fas LC062 Styrbar energimätare 1-fas 2-vägs elmätare med elnäts-kommunikation (PLC) för montering på DIN-skena. 4 moduler bred. 3-fas, 63A, 16mm² terminaler med skruvanslutning. Sänder avläsningar med önskat intervall. 2-vägs elmätare med elnäts-kommunikation (PLC) för montering på DIN-skena. Styrbar via web, telefon eller SMS. Kan även temperaturstyras via givare. 2 moduler bred. 1-fas, 20A, 16mm² terminaler med skruvanslutning. Sänder avläsningar med önskat intervall. Beskrivning Beteckning E-nr Energimätare 3-fas 63A RR Beskrivning Beteckning E-nr Energimätare för insamlingsmätning 20A, 2-moduler, styrbar. LC RR102 Energimätare 1-fas SIPLCT Gränssnitt temperaturgivare 2-vägs elmätare med elnäts-kommunikation (PLC) för montering på DIN-skena. 2 moduler bred. 1-fas, 20A, 16mm² terminaler med skruvanslutning. Sänder avläsningar med önskat intervall. Beskrivning Beteckning E-nr Energimätare för insamlingsmätning 20A, 2-moduler. RR Sensor Interface är en normkomponent som skickar temperaturvärden över elnätet. Sensor Interface kopplas samman med en standardgivare av typ PT1000 element. I CMU n tas signalerna emot och omvandlas till lämligt protokoll för fastigheten automationsutrustning. Det gör att många fler referensvärden enkelt kan samlas in och sammanställas och ger en bättre och mer optimerad reglering. Rumsgivare medföljer vid leverans. Beskrivning Beteckning E-nr Temperaturgivare gränssnitt SIPLCT MÄTARPRODUKTER 31

32 MÄTARPRODUKTER RP300 Signalförstärkare CMU4 Insamlingsenhet koncentrator RP300 är en 2-vägs repeater med elnäts-kommunikation (PLC) för montering på din-skena, som tar emot och sänder mätvärden över elnätet till en central enhet. RP300 förlänger det möjliga kommunikationsavståndet. RP300 är både en repeterare och signal förstärkare som förstärker signalen från mer avlägsna enheter till koncentratorn (CMU). Genom detta uppnås mycket hög tillgänglighet. RP300 består av 3st 1-fas repeaters. Bredd = 9 moduler Beskrivning Beteckning E-nr Signalförstärkare RP CMU (Collectric Master Unit) är en 2-vägs koncentrator med elnätskommunikation (PLC) för montering på en standard DIN-skena, som sänder och tar emot mätvärden över elnätet och olika seriella protokoll. Endast 12-DIN moduler bred, 16 mm² terminaler med skruvanslutning, WEB interface, fjärruppdateringsbar, protokollomvandling (Mbus, Modbus, LON, PLC), enkel och snabb installation. Beskrivning Beteckning E-nr Insamlings koncentrator CMU RPTU Pulsräknare RPTU är en kompakt räknare som installeras på DIN-skena. Den läser av pulserna från en pulsgivare för beräkning av förbrukningen. RPTU skickar informationen genom elnätskommunikation(plc) till Collectrics CMU-koncentrator. RPTU använder spread, frekvensmodulering som inte påverkas av störningar samtidigt som den har låg komplexitet. Räknar standard S01 pulser, endast 1 modul bred. Beskrivning Beteckning E-nr Pulsräknare RPTU MÄTARPRODUKTER

33 Överspänningsskydd MÄTARPRODUKTER Överspänningsskydd med flera utbytbara varistormoduler för installation i t.ex. huvudcentraler och mätarskåp. Skydden kan monteras i valfri plast eller plåtkapsling då inga utsläpp eller ljusbågar förekommer när skyddet arbetar. Skydden finns både som 1-poligt utförande samt som ett 4-poligt block med växlande signalkontakt. FLP275 är klassat som grovskydd för max. 8 ka/pol vid blixtprovström men lämpar sig även som mellanskydd då en låg restspänningsnivå uppfylls vid stötströmmar enl. kurvan 8/20μs. SLP275 är klassat som mellanskydd vid överspänningar. Beskrivning Pol och märkström Antal moduler: Beteckning E-nr Grov/mellanskydd 1-pol 1 FLP275V Grov/mellanskydd. Med signalkontakt 3-pol+N 4 FLP275V4S Grov/mellanskydd. Reservpatron 1-pol FLP275V Mellanskydd. 1-pol 1-pol 1 SLP275V Mellanskydd. Med signalkontakt 3-pol+N 4 SLP275V4S Mellanskydd. Reservpatron 1-pol SLP275VO För mer info och teknisk data, se kapitel Normapparater 02. MÄTARPRODUKTER 33

34 MÄTARPRODUKTER Kopplingslåda för media-serviser Fästdetaljer Kopplingslåda för tele, data, TV, larm m m. Plats för plintar och överspänningsskydd. Jordplint ingår. Beskrivning Passar Beteckning E-nr Ingår i MIM MUM MED Endast för tele MUK TELE PUS Avsedda för utanpåliggande mätarskåp. Beskrivning Anm. Beteckning E-nr För rund stolpe, Ø200 Sats om 2st FJ För vägg. Distans 50mm Sats om 2st VF Markstativ. Ej dubbelskåp. - FS EKS Kopplings- och fördelningsplint För installation i fastigheter, villor m m enligt kravet om potentialutjämning. PUS16 har plomberbar skyddskåpa av slagfast halogenfri polystyrol. PUS12 av oisolerad mässing för montage i t.ex. mätarskåp, elcentraler och kopplingsutrustningar. PUS12 monteras direkt mot jordad montageplåt med 2st 4 mm skruv (medföljer ej). Anslutn.bara ledare: PUS12 2x6-35 mm² 8x1,5-10 mm² PUS16 1 x band, 30 x 4 mm / ledare Ø 8-10 mm 1 x 2,5 till 6 mm², 6 x 6 till 25 mm², 1 x 50 mm² Storlek: 55 mm x 175 mm x 45 mm Beskrivning Beteckning E-nr Skydds-/potentialutjämn.skena anpassad för Eldons mätarskåp PUS Skydds-/potentialutjämn.skena för valfri placering PUS För stigardosor, elcentraler, mätartavlor, m.m. Isolerad och kompakt Cu-plint för montage på DIN-skena. Varje pol kan anslutas med 4 st ledare upp till 25 mm². Dubbla fästskruvar för varje ledare som ger en extra säker anslutning. Plinten har en låg höjd om endast 32 mm vilket gör den möjlig att monteras på DIN skena i vanlig normcentral och sedan skyddas/täckas av täckbrickor. Märkspänning: 230/400 V AC Märkström: 80 A Skyddsklass: IP20 Material: Mässing och isolationshölje av PA66, halogenfritt och självslocknande enl. UL94V-0 Standard: EN , EN , EN , EN , VDE0603-2, CE, Uppfyller kraven enl. RoHS. Anslutningsarea Cu: 4x1,5 mm² till 25 mm² / pol Bredd: 1-pol = 25 mm 3-pol = 65 mm 5-pol = 105 mm Beskrivning Bredd mm Anm. Beteckning E-nr 1-pol, Nolla blå, 4x1,5-25 mm² 1-pol, Jord grön, 4x1,5-25 mm² 3-pol, grå, 4x1,5-25 mm²/pol 5-pol, grön/blå/grå, 4x1,5-25 mm²/pol Blå, 4x2,5-25 mm² Grön, 4x2,5-25 mm² Grå, 4x2,5-25 mm² Grå-blå-grön, 4x2,5-25mm² EKS125N EKS125PE EKS EKS MÄTARPRODUKTER

35 MÄTARPRODUKTER Kopplingsplint för Cu/Al-ledare Grå radplint/kopplingsplint för Al- eller Cu-ledare. NKE61, 62, 66 och 67 kan monteras på DIN-skena. Övriga modeller enbart för skruvmontage. Enkelklämma Anslutningsarea Cu Anslutningsarea Al Mått Lx B x D (mm) Al Beteckning E-nr 2, x18x NKE x24x NKE x29x NKE x47x NKE Dubbelklämma Anslutningsarea Cu Anslutningsarea Al Mått Lx B x D (mm) Al Beteckning E-nr 2x2,5-50 2x x30x43 2x6-50 NKE x x x41x49 2x16-95 NKE x x x51x59 2x NKE x x x64x68 2x NKE Åtdragningsmoment se plintens sida. 02. MÄTARPRODUKTER 35

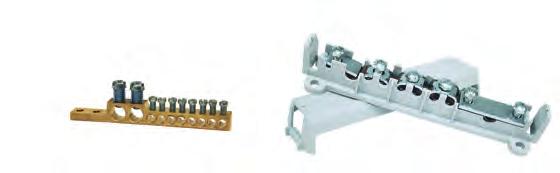

36 MÄTARPRODUKTER Jord- och nollplint För snäppfastsättning på DIN-skena. Anm. Beteckning E-nr Jordplint, 7 ansl. 16 mm², L=53 mm PEOI Nollplint, 7 ansl. 16 mm², L=53 mm NOI Jordplint, 12 ansl. 16 mm², L=85 mm PEOI Nollplint, 12 ansl. 16 mm², L=85 mm NOI Jordplint, 16 ansl. 16 mm², L=105 mm PEOI Nollplint, 16 ansl. 16 mm², L=105 mm NOI Lås och nycklar Lås Beskrivning Beteckning E-nr För MI-MU A2,B2,E2 etc, före För MSI-MSU före Låshus för 6- eller 7 stiftcylinder Kromat T-handtag / cylinderlås / C21323 ALT Kromat vred / cylinderlås / C21323 ALT Nyckel till lås ALT562 ochalt561.2st/förp. C21323 Lås för infällt mätarskåp LIMS Lås för utanpåliggande mätarskåp Dagens LUMS92-06D Gångjärnskit inkl gångjärn, sprint och popnit MS-KITGGJ Hänglåsadapter PLC Nyckel med trekant 11mm 2600N Ratt med slits 26N MÄTARPRODUKTER

37 MÄTARPRODUKTER DBS Norminsats för utbyte av servisdelen i äldre mätarskåp Grupperna är framtagna för att kunna byta ut inkommande säkringar på gamla mätarskåp. Samtliga grupper levereras exkl. säkringar, brytare och kablage. Montageanvisning medlevereras. Passar till Beteckning E-nr MI/MU125B och MI/MU225B övre grupp DBS111M MI/MU125B och MI/MU225B nedre DBS113M MI/MU163B/E DBS113M MSU125A DBS109MS MI/MU125/163 A2,B2,E2 etc. före 1992 DBS109MM MSU/MSI125 före -92 DBS109MMS Passande komponenter: Beskrivning Antal moduler: Anlutning in / utbeteckning E-nr Huvudbrytare 3 pol 40A AC mm² HBR3040T Huvudbrytare 3 pol 63A AC mm² HBR3063T DB109 Norminsats för abonnentdelen i äldre mätarskåp , , För inbyggnad i abonnentdelen i äldre mätarskåp. Komplett med DIN-skena och kåpa med normslits. Passar till Beteckning E-nr Beteckning B, E etc, från DB109M MSU 125 A från DB109MS Beteckning B2, E2 etc, före 1992 DB109MM MSI-MSU125, före 1992 DB109MMS MÄTARPRODUKTER 37

38 MEDIA MEDIA Mediacentraler för bostäder och kontor MEDIA

39 MEDIA MED s.43 Infälld kombinerbar mediacentral ITDBI s.44 Infälld mediacentral frikopplad från kraftcentralen DBM s.45 Enkel snygg lösning med samordningsfördelar Tillbehör s.46 Patchkåpor Grenuttag Modemhyllor Ramar för utvändigt montage Ryggplåtar 03. MEDIA 39

40 MEDIA MEDIA Mediacentraler för bostäder och kontor I dagens moderna bostäder och kontor fi nns ett stort behov av snygga och funktionella lösningar till lokalernas mediabehov med tillhörande strömlösningar. Eldon har ett heltäckande program med olika innovativa produkter som alla håller en hög kvalitet på marknaden. Vi erbjuder såväl separata skåp som kombinerbara lösningar för både infällda och utanpåliggande centraler. Alla centraler är i plåt för en högre säkerhet vid eventuell brandrisk. För att spara tid och pengar så erbjuder Eldon fabriksmonterade kombinationslösningar med E-nummersatta centraler MEDIA

41 MEDIA MEDIA Mediacentraler för bostäder och kontor Rymliga centraler Kombinerbara Infällt utanpåliggande Paketlösningar Plåtcentraler Helhetstänkande Kundanpassningar Projektbaserade E-nummersatta 03. MEDIA 41

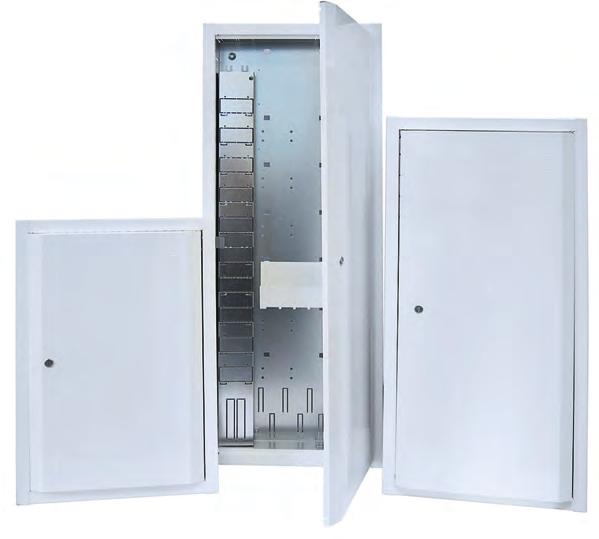

42 MEDIA MEDIA Flexibla anpassningsbara mediacentraler. IP20 - IP40 Din mediapartner för en hållbar lösning. Vi har skåpet som uppfyller kraven. Teknisk Data Beskrivning: Centralerna levereras med ram och dörr, förberedda för att utrustas enl. de behov som beställaren har. Alla typer av centraler har uttag för patchkåpor eller hål för dessa. RJ45 uttagen finns för Keystone och LexCom som standard. I varje central finns det utrymme för modem, routers eller dylikt. Grenuttag för strömförsörjning finns i olika utföranden. Centralerna kan användas som en ren mediacentral eller i kombination med kraftcentral MEDIA

43 MED MEDIA Kombinerbar mediacentral i plåt för regelavstånd c/c 450mm, RAL9010, IP40 (infälld i vägg). Mediacentralen MED är framtagen för att kunna husera den mediautrustning som hemmet kräver i en så rymlig infälld central som boendemiljön tillåter. Mediacentralen levereras med ram och dörr samt kåpa med plats för patchmöjlighet. Kåpan är förberedd med utbrytningsbara öppningar samt två stycken platser för teleplint Kronoplint. Antalet platser för patchmöjlighet är 4 stycken för MED640, 7 stycken för MED8540, 10 stycken för MED1140 samt 13 stycken för MED Varje plats rymmer 4 stycken RJ45-uttag. Det finns patchkåpor som tillbehör för Keystone samt LexCom. Centralen är dessutom förberedd för att kunna fungera som kombinationscentral. Beställningsinformation Vid behov av kraft i centralen så kan DB-plåt i 14modulers rader användas i centralerna, se tabell var de passar. Skruvar för fastsättning av normcentral levereras samtidigt som mediacentralen. I varje central finns utrymme för modem, routers eller dylikt. Till detta används hylla ITS180. Förberedd slits finns i patchkåpan, om större plats krävs för router eller modem, vilket möjliggör enkel bortbrytning. Som tillbehör finns grenuttag MSU003IT, MSU006IT samt JU216U för strömförsörjning av mediautrustningen. Beskrivning Infälln.mått HxBxD Utvändigt mått (HxBxD) Beteckning E-nr Mediacentral 600 x 400 x x 455 x 116 MED Mediacentral 850 x 400 x x 455 x 116 MED Mediacentral 1100 x 400 x x 455 x 116 MED Mediacentral 1350 x 400 x x 455 x 116 MED Kan kombineras med Eldons normkapslingar Beskrivning Beteckning E-nr Normcentral 1x14 mod. Med snabbanslutningsbar jord och nollutrustning DBQ Normcentral 2x14 mod. Med snabbanslutningsbar jord och nollutrustning DBQ Normcentral 3x14 mod. Med snabbanslutningsbar jord och nollutrustning DBQ Normcentral 4x14 mod. Med snabbanslutningsbar jord och nollutrustning DBQ Normcentralen passar följande Normcentral MED640 MED8540 MED1140 MED13540 DBQ114 x x x x DBQ228 - x x x DBQ x x DBQ x x 03. MEDIA 43

44 MEDIA ITDBI Infälld eller utanpåliggande mediacentral RAL9010, IP20 ITDBI372 är en mediacentral som är helt frikopplad från kraftdelen. Den har en infälld tripleplaylösning som innebär att den uppfyller de krav som ställs för bostadsnät. Välj mellan att använda den som infällt utförande eller komplettera med ram ITF för att kunna montera centralen utanpåliggande. Teknisk Data Beskrivning: Centralen är mycket enkel att installera tack vare en 180 svängbar monteringsplåt, konstruktionen gör det även möjligt att montera inbyggnadslådan separat om så önskas. Vid behov av fiberanslutning så kan kontraktering av fiber ske bakom monteringsplåten som sedan kan plomberas så att fiberanslutningen ligger helt skyddad från beröring. Patchpanelen finns för både LexCom och Keystone standard. Det finns gott om utbrytningsbara öppningar både i överoch underkant i infällnadslådan och gott om utrymme för kontraktering. På kraftdelen kan man välja mellan moduler där mediacentralen har samma bredd som kraftdelen. Beställningsinformation Beskrivning Infälln.mått HxBxD Utvändigt mått (HxBxD) Beteckning E-nr Mediacentral 527 x 467 x 80 mm 572x512x94 ITDBI Kan kombineras med Eldons normkapslingar Beskrivning Beteckning E-nr Normcentral 1x24 moduler DBI Normcentral 2x24 moduler DBI Normcentral 3x24 moduler DBI Normcentral 4x24 moduler DBI Dörr för att få samma utseende som media Beskrivning Beteckning E-nr Dörr för DBI124 ITDBL Dörr för DBI248 ITDBL Dörr för DBI372 ITDBL Dörr för DBI496 ITDBL MEDIA

45 DBM Utanpåliggande mediacentral RAL9010, IP40 MEDIA DBM är en enkel mediacentral för utanpåliggande montage som skruvas direkt på väggen, antingen med rygg/montageplåt för att montera komponenter på eller utan rygg/montageplåt. Centralen är framtagen med syfte att kunna användas för att täcka komponenter och elinstallationer som monterats direkt på vägg. Centralen har integrerad patchpanel. Teknisk Data Beskrivning: DBM finns i två storlekar och innehåller ram samt dörr. Centralen är lackerad i vit slagtålig strukturlack. Som tillbehör finns en hyllmodul med möjlighet att använda upp till tre hyllor. Det finns även en rygg/montageplåt i samma format som centralen med möjlighet att montera eluttag samt inkommande fiber-/kopparanslutningar som alternativ till att montera direkt på vägg. Beställningsinformation Beskrivning Antal patch-uttag,keystone Mått Beteckning E-nr Mediacentral 16st 325 x 510 DBM Mediacentral 24 st 450 x 510 DBM Kan kombineras med Eldons normkapslingar Beskrivning H x B x D Beteckning E-nr Normcentral 1x26 moduler 200x510x80 DB Normcentral 2x26 moduler 325x510x80 DB Normcentral 3x26 moduler 450x510x80 DB Tillhörande dörrar Beskrivning Beteckning E-nr Dörr för DB126 DBL Dörr för DB252 DBL Dörr för DB378 DBL MEDIA 45

46 MEDIA MEDIA tillbehör Alla mediatillbehör är samlade på en sida för att det ska vara lättare att hitta det tillbehör du behöver. I tabellen finns en mängd med tillhörande förklaring. Beskrivning Mått Beteckning E-nr Patchkåpa för MED Patchkåpa LexCom 4 x RJ45 (Hål 17,5 x 18,5 mm) MRJ Patchkåpa Keystone 4 x RJ45 (Hål 20 x 15 mm) MRJ Patchpanel för ITDBI Patchpanel LexCom, RJ45x26 port, obestyckad ITPRJ Patchpanel Keystone, RJ45x26 port, obestyckad ITPRJ Ram för utvändigt montage av MED Ram för MED x449x94 MF Ram för MED x449x94 MF Ram för MED x449x94 MF Ram för MED x449x94 MF Ram för utvändigt montage av ITDBI/DBI Ram för DBI x508x94 ITF Ram för DBI x508x94 ITF Ram för DBI372/ITDBI x508x94 ITF Ram för DBI x508x94 ITF Ryggplåt för DBM Ryggplåt för DBM16 DBMP Ryggplåt för DBM24 DBMP Modemhyllor Hyllmodul för DBM, med 3st hyllor DBM3S Hyllmodul för ITDBI och MED, B= 180mm ITS Hyllmodul för ITDBI, B=439 ITS Grenuttag 230V/10A Grenuttag 3-pol, vridna uttag 45, med kabel och stickpropp MSU003IT Grenuttag 6-pol, raka uttag, med kabel 1m utan stickpropp MSU006IT Tvåvägs vägguttag jordat petskyddat, utan kabel JU216U MEDIA

47 MÄTARPRODUKTER 02. MÄTARPRODUKTER 47

48 NORMKAPSLINGAR NORMKAPSLINGAR NORMKAPSLINGAR

49 NORMKAPSLINGAR WU s.51 Gängsäkringscentraler, IP20 DB & DBQ s.54 Normkapsling av plåt, IP30 DBI & INFINITY s.57 Normkapsling av plåt för infällnad i vägg, IP40 NRGA s.59 Normkapsling av rostfri plåt, IP55 ENFT & JUNIOR s.60 Normkapsling av plast för enstaka apparater, IP30 & IP54 ENUL s.62 Normkapsling av plast för bostadsinstallation, IP40 CALIBRA & VISON s.63 Tillbehör s.66 MNM - modulnummermärkning TB - Täckbrickor Övriga märketiketter NPS/NML skyltar och märklister Normkapsling av plast för bostadsinstallation, IP30-IP40 KV s.65 Normkapsling av plast IP NORMKAPSLINGAR 49

50 NORMKAPSLINGAR NORMKAPSLINGAR För bostad, kontor, butik, verkstad och industri, mm Eldon erbjuder ett brett sortiment normkapslingar för bostad, kontor, butik, offentliga lokaler, verkstad, industri och lantbruk mm. I produktprogrammet ingår även gängsäkringscentraler, system WU som numera även kan kombineras med normapparater. Eldons normkapslingar av brandsäker plåt och självslocknande plaster fi nns i kapslingsklasser från IP30 till IP65. Samtliga kapslingar om 6 moduler och uppåt är utrustade med jord- och nollskenor. Kapslingar av modell DBQ och KV är utrustade med jord- och nollplintar av snabbanslutningsmodell, typ fjäderklämmor för en snabb, enkel och bekymmersfri installation. Plåt för högsta säkerhet Plast av självslocknande material Med eller utan dörr Utvändigt montage Infällt montage Brandsäkra lantbrukscentraler Kapslingsklasser från IP30 till IP65 Säkra personskyddade installationer Innovativa lösningar NORMKAPSLINGAR

51 NORMKAPSLINGAR WU Gängssäkringscentraler, IP20 Stabila och brandsäkra gängsäkringscentraler med diazedelement i normutförande. Utförandet möjliggör att normapparater som t ex jordfelsbrytare, ringledningstrafo, kopplingsur, m m kan kombineras tillsammans med gängsäkringar i samma central. Avsedda för nyinstallation eller komplettering i bostäder, kontor, m m. Den vitlackerade plåtkapslingen är uppbyggd av ett jordat och installationsvänligt stativ och kåpa som ger möjlighet för kabel- och röranslutning via rygg samt från alla fyra sidor. Centralerna om 25 A, GII, har beröringsskyddade anslutningar som ger en ökad säkerhet vid montering av kåpan. Utrymmet under DIN- skenorna är 20 mm. Kapslingen kan förses med ryggplåt och med dörr för kapslingsklass IP32. Teknisk Data Egenskaper: Uppfyller försäkringsbolagens krav om brandsäkerhet Kapslingsklass IP20 (IP32 med dörr och ryggplåt) Finstrukturerad yta, färg RAL9010 Delbar nollskena i 25A central (med tbh. GSKARV ) Reducerar elektriska fält SS-EN Beskrivning H x B x D Antal säkringar Beteckning E-nr Central 25A, Gll 156x126x78 1x2 BN Central 25A, Gll 156x168x78 1x3 BN Central 25A, Gll 156x210x78 1x4 BN Central 25A, Gll 156x294x78 1x6 BN Central 25A, Gll 313x168x78 3x2 BN Central 25A, Gll 313x210x78 3x3 BN Central 25A, Gll 313x252x78 3x4 BN Central 25A, Gll 313x336x78 3x6 BN Central 25A, Gll 313x420x78 3x8 BN Central 63A, Glll 200x205x78 1x3 CN Central 63A, Glll 351x168x78 3x2 CN Central 63A, Glll 351x295x78 3x4 CN Centraler med huvudbrytare 40A, Gll 313x252x78 3x3 HBN Centraler med huvudbrytare 40A, Gll 313x336x78 3x5 HBN Centraler med huvudbrytare 40A, Gll 313x420x78 3x7 HBN Centraler med enbart PE-N skenor 313x336x78 tom BNT Centraler med enbart PE-N skenor 313x420x78 tom BNT Centraler 2x25A, plomberbar, för värmemätning mm. 200x157x78 2x25A BN5102VM DIN-kapsling 5M för dvärgbrytare, jordfelsbrytare, säkringar m m 200x157x78 5 mod DB Säkringslastbrytare, 160A, 70mm² 313x210x /00 SLBN Plintlåda, 4x95mm² Al/Cu 313x210x78 FTN Brytaretillsats 250A 313x210x78 3x250 A BTN NORMKAPSLINGAR 51

52 NORMKAPSLINGAR WU, Dörrar Dörr till WU-gängsäkringscentraler, djup: 40 mm. Passar till Beteckning E-nr DB105 DBL BN5102 BNL BN5103 BNL BN5104 BNL BN5106 BNL BN3302 BNL BN3303 BNL BN3304,HBN3303 BNL BN3306,HBN3305 BNL BN3308,HBN3307 BNL CN3301 CNL CN3302 CNL CN3304 CNL WU, Ryggplåt Ryggplåt till WU-gängsäkringscentraler Passar till Beteckning E-nr BN5102 BNP BN5103 BNP BN5104 BNP BN5106 BNP BN3302 BNP BN3303 BNP BN3304, HBN3303 BNP BN3306, HBN3305 BNP BN3308, HBN3307 BNP CN3301 CNP CN3302 CNP CN3304 CNP NORMKAPSLINGAR

53 NORMKAPSLINGAR ROT, PE/N terminal GNPU, Gruppnollplint Jord alt. N plint Anslutningsplint med 12 anslutningar och isolerad hållare för b.la. komplettering i centraler utrustade med endast en nollskena och vid komplettering av jordfelsbrytare. Ansl. area Beteckning E-nr 12x10mm² ROT För äldre WU, gängsäkringscentraler. Frånskiljbar. Inkl. överfalls bleck. Anm. Beteckning E-nr Max area 1x16 mm², frånskiljbar, inkl. överfall GNPU WU, AK-klämmor GNP, Nollplint Anslutningsklämmor För komplettering och utökning av noll- och jordskenor för bl.a. äldre WU/gängsäkringscentraler. Ansl. area Beteckning E-nr 4x6mm² AK x6mm² AK x6mm² AK x6mm² AK För 5-ledarsystem i äldre WU, gängsäkringscentraler. Anm. Beteckning E-nr För ansl. area 16 mm² Cu GNP OKL16, Omkopplingsklämma WU Skarvstycke För delning av mässingsskenor typ KGNS För delning av fasskena i äldre WU, gängsäkringscentraler, 25A, GII. Anpassad för skenor om 6x8 mm. Beteckning E-nr GSKARV Anm. Beteckning E-nr För anslutning vid delning av fasskena i centraler gga II 04. NORMKAPSLINGAR OKL

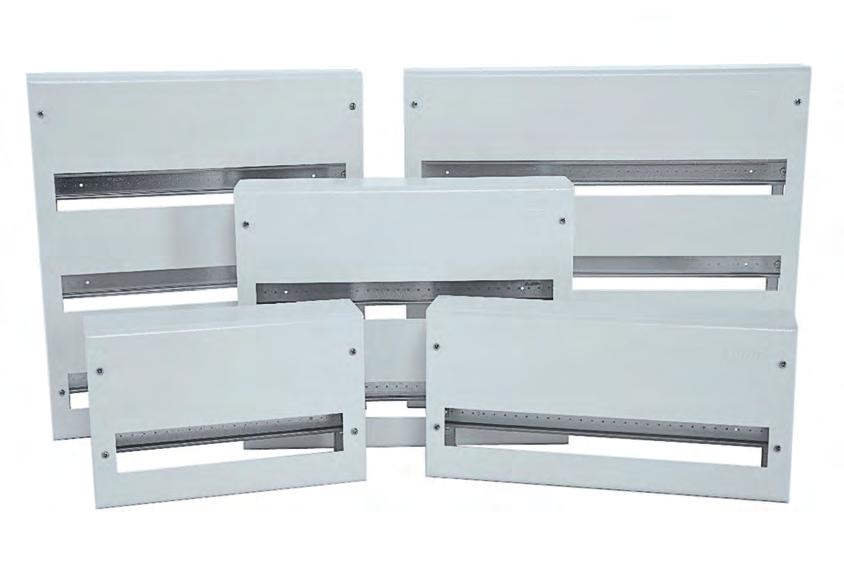

54 NORMKAPSLINGAR DB Normkapsling av plåt för väggmontage, IP30 Stabil och brandsäker normkapsling, tillverkad i vitlackerad stålplåt för installation av elfördelning och styrning i bostäder, butiker, kontor m m. Kapslingen är uppbyggd av ett jordat och installationsvänligt stativ och en kåpa som ger möjlighet för kabel- och röranslutning via rygg samt från alla fyra sidor. Avståndet mellan DIN-skenorna är 125 mm och med ett utrymme under dessa om 20 mm för ledningsdragning. Kapslingarna är även kompatibla med mediaprogrammet MED, se avsnitt Media Kapslingarna kan förses med ryggplåt och med dörr för kapslingsklass IP41. DB105 har plomberingsmöjlighet. Teknisk Data Egenskaper: Uppfyller försäkringsbolagens krav om brandsäkerhet Kapslingsklass IP30 (IP41 med dörr och ryggplåt) Finstrukturerad pulverlackerad yta, färg RAL9010 Delbar Nollskena (med tbh. GSKARV) Reducerar elektriska fält SS-EN Antal moduler: Rader H x B x D Antal PE+N Beteckning E-nr x157x78 DB x302x80 1x16+12x6 DB x405x80 1x16+18x6 DB x510x80 1x16+24x6 DB x302x80 1x16+24x6 DB x405x80 1x16+36x6 DB x510x80 1x16+36x6 DB x302x80 1x16+36x6 DB x405x80 1x16+36x6 DB x510x80 1x16+53x6 DB x302x80 1x16+36x6 DB x510x80 1x16+53x6 DB Dörr och ryggplåt, se tillbehör NORMKAPSLINGAR

55 NORMKAPSLINGAR DBQ Normkapsling av plåt för väggmontage, IP30 Stabil och brandsäker normkapsling med PE-N plint av typ snabbanslutning som förenklar och underlättar inkoppling av utgående noll- och jordledare. Tillverkad i vitlackerad stålplåt. Avsedd för installation av elfördelning och styrning i bostäder, butiker, kontor m m. Kapslingen är uppbyggd av ett jordat och installationsvänligt stativ och en kåpa som ger möjlighet för kabel- och röranslutning via rygg samt från alla fyra sidor. Avståndet mellan DIN-skenorna är 125 mm och med ett utrymme under dessa på 20 mm för ledningsdragning. Kapslingarna är även kompatibla med mediaprogrammet MED, se avsnitt Media. Kapslingarna kan förses med ryggplåt och med dörr för kapslingsklass IP41. Teknisk Data Egenskaper: Uppfyller försäkringsbolagens krav om brandsäkerhet Kapslingsklass IP30 (IP41 med dörr och ryggplåt) Finstrukturerad pulverlackerad yta, färg RAL9010 PE-N plint med snabbanslutningar av typ ECT. Delbar nolla. Reducerar elektriska fält SS-EN Kan kombineras med Eldons normkapslingar Antal moduler: Rader H x B x D Antal PE+N Beteckning E-nr x302x80 2x25+14x4 DBQ x302x80 3x25+21x4 DBQ x302x80 4x25+28x4 DBQ x302x80 5x25+35x4 DBQ Nollplint för 1,5-4 mm² kan delas enligt följande antal anslutningar: DBQ228: N1=16+N2=8 DBQ342: N1=24+N2=8 DBQ456: N1=24+N2=16 Dörr och ryggplåt, se tillbehör. 04. NORMKAPSLINGAR 55

56 NORMKAPSLINGAR DBL Dörrar till DB och DBQ DBP Ryggplåt till DB och DBQ Dörren täcker hela centralen. Vändbara höger/vänster. Kan fås med nyckellås mot order. Dörrarnas djup är 40 mm. Används vid ojämn vägg eller vid montage i nisch samt för att höja brandsäkerheten. Förstansade utbrytningar. Passar till Beteckning E-nr DB105 DBL DB114, DBQ114 DBL DB120 DBL DB126 DBL DB228, DBQ228 DBL DB240 DBL DB252 DBL DB342, DBQ342 DBL DB360 DBL DB378 DBL DB456, DBQ456 DBL DB4104 DBL Låsbart utförande beställs med tilläggsbeteckning L. Exempel DBL114L. Passar till Beteckning E-nr DB114, DBQ114 DBP DB120 DBP DB126 DBP DB228, DBQ228 DBP DB240 DBP DB252 DBP DB342, DBQ342 DBP DB360 DBP DB378 DBP DB456, DBQ456 DBP DB4104 DBP DB, Skarvstycke För delning av mässingsskenor typ KGNS Anpassad för skenor om 6x8 mm. Beteckning E-nr GSKARV NORMKAPSLINGAR

57 DBI NORMKAPSLINGAR Normkapsling av plåt för infällnad i vägg, IP40 Stabil normkapsling tillverkad av stålplåt och pulverlackerad i vitt. Kapslingen lämpar sig speciellt för installation i bostad, butik, kontor, m m. där krav ställs på kvalite och funktion. Kapslingens konstruktion består av en bottenlåda med kragkanter samt en insats bestående av DIN-skenor, karm med nedbockade kanter, frontplåt samt dörrblad. Passar i mellanvägg med 70 mm regel. Denna konstruktion ger möjligheten att montera bottenlådan separat. Kabel och rör drages in i ovan- och undersida via utbrytningsöppningar. Avståndet mellan DIN-skenorna är c/c 125 mm och med 13 mm utrymme under dessa för kabeldragning. DBI levereras inkl. jord- och nollanslutning typ KGNS, vilken är delbar med tillbehöret, GSKARV (E-nr ), om t ex flera jordfels brytare skall installeras. Jord- och nollskenan med skruvanslutningar och för inkommande kabel om max. 16 mm². Kapslingen kan förses med nyckellås, art.nr. DBIL. Teknisk Data Egenskaper: Kapslingsklass: IP40 Färg: RAL9010 (värmehärdad vit pulverlack) 24 till 96 moduler Reducerar elektriska och magnetiska fält Brandsäker Kan bestyckas med nyckellås SS-EN Uppfyller gällande LVD och EMC direktiv (CE) samt kraven enl. RoHS.. Kan kombineras med Eldons normkapslingar Mod. Rader Infälln.mått HxBxD Antal PE+N Beteckning E-nr x467x80 1x16+18x6 DBI x467x80 1x16+36x6 DBI x467x80 1x16+53x6 DBI x467x80 1x16+53x6 DBI Tillbehör Beskrivning Beteckning E-nr Komplett sats cylinderlås med 2 nycklar och montage detaljer DBIL NORMKAPSLINGAR 57

58 NORMKAPSLINGAR INFINITY Normkapsling av plåt för infällnad i vägg, IP40 Infinity är en serie brandsäkra normcentraler av vitlackerad stålplåt med designad ram och dörr, avsedda för infällnad i vägg för bostad, kontor, butik, m m. Bottenlåda med laserskurna utbrytningar i topp, botten i hela sin bredd anpassade för två rader av 16mm rör och kabel. Utbrytningar även på långsidorna. Infällnadsdjupet är 83 mm, d.v.s. anpassat för 70 mm regel med 13 mm gipsskiva. Beröringsskydden är elektriskt isolerande av halogenfritt och självslocknande polystyrol för högsta säkerhet. Infinty levereras tillsammans med modulnummermärkning, gruppschema och täckbricka. Vid levererans är bottenlådan separerad från DIN-insatsen och fronten med dörr för att underlätta den elektriska och interna kopplingen av elcentralen. All intern koppling av elcentralen kan då med fördel göras i förväg på bänk. Det medför att bottenlådan kan byggas in i väggen i förväg och förläggning av rör och kabel underlättas väsentlingt. Om låsbart utförande önskas kan dörrhandtaget enkelt bytas ut mot nyckellås. Teknisk Data Kapslingsklass: Märkström: Märkspänning: Materiel & Färg: Standard: IP40 (infälld i vägg) 80 A 230/400 V AC Ram och dörr av vitlackerad stålplåt, RAL Bottenlåda av stabil stålplåt. SS-EN , Uppfyller gällande LVD- och EMC-direktiv (CE) samt kraven enligt RoHS. Övrigt: Ej lämplig för ingjutning i vägg. Montage- och anslutningsdetaljer för b.la. jordning av bottenlåda medföljer. Front och dörr är via sin konstruktion elektriskt isolerade från bottenlådan. Centralerna kan dockas ihop på höjden med sammanbyggnadstillbehör med beteckning Övriga mått och information: Överfallskant vid infällnad ca: 13mm Kopplingsutrymme under DIN-skenor: 13mm Avstånd från DIN-skena till dörr: 75mm (Eldons brytare om 80 A, HBR3080T, kan användas) Justeringsmöjligheten av front med dörr möjliggör att bottenlåda kan byggas in till ett djup av max 87mm Laserskurna utbrytningar upp- och nedtill för VP-rör och kabel: 5 st med mått B 46 mm x H 34 mm (totalt 230 x 34mm) samt utbrytningar på långsidorna. Fastsättning av bottenlåda i väggreglar är möjligt både från invändiga sidor alt. i frontram via montagehål om Ø 6 mm och görs lämpligtvis med skruv. Mod. Rader Infälln.mått HxBxD Utvändigt mått (HxBxD) Antal PE+N Beteckning E-nr x 290 x 83 mm 310 x 330 x 98 mm 3x16+14x10 ENI x 290 x 83 mm 440 x 330 x 98 mm 3x16+14x10 ENI x 290 x 83 mm 555 x 330 x 98 mm 6x16+28x10 (delbar N) ENI Tillbehör Beskrivning Beteckning E-nr Låscylinder med 2 nycklar för ENIxxx ENIL Extra PE/N-skena, 3x16 mm² + 14x10 mm² ENCLPEN NORMKAPSLINGAR

59 NRGA NORMKAPSLINGAR Normkapsling av rostfri plåt för väggmontage, IP55 Rostfria kapslingar, IP55, för användning i lantbruk, tvätthallar, utomhus samt i andra krävande installationer. Kapslingarna finns i utförande som normcentral och som kombination av gängsäkrings- och normcentral. Kapslingarna har kompletta jord-och nollskenor samt flänsöppningar av storlek FL21, nedtill respektive upptill. För att underlätta vid installation är kapslingarna även försedda med ett antal membrangenomföringar av storlek M20, M32 och M40 nedtill bredvid flänsöppningen. På sidorna finns förberedda håltagningar av storlek M12, för montage av tryckutjämningsventiler som förhindrar kondensbildning. Centralerna är anpassade för användning enligt Handbok för Elinstallationer i Lantbruk, utgåva 2011:1, framtagen av b.la. Lantbrukets Brandskyddskommitté, EIO, Elektriska Nämnden och Länsförsäkringar där det anges att metallkapslade elcentraler av rostfritt bör väljas i första hand. NRGA118, NRGA236 samt NRGA354 är avsedda för normapparater på DIN-skena. NRGB30718 samt NRGC30518 är utförda som gängsäkringscentraler, GII resp. GIII, samt med en fri normrad om 18 moduler som är avsedd för montage av huvudbrytare, jordfelsbrytare, överspänningsskydd, kopplingsur eller andra normapparater. Om delning av ingående nollskena önskas vid installation av mer än en jordfelsbrytare, används tillbehör GSKARV, E-nr: Teknisk Data Egenskaper: Kapslingsklass: Standard: Uppfyller försäkringsbolagens krav om brandsäkerhet IP55 SS-EN , Uppfyller gällande LVD och EMC direktiv (CE) samt kraven enl. RoHS Övrigt: * Kan förses med nyckellås, ALT562 E-nr: * 150 mm c/c mellan rader. Flänsöppningar: 2 st FL21 samt håltagning undertill för 2xM20, 4xM32 & 2xM40 (lev. inkl. membrangenomföringar) Kapslingen lev. exkl. flänsar. Antal moduler: H x B x D Antal PE+N Beteckning E-nr 1x18 mod 360x435x180 1x16+18x6 NRGA x18 mod (36 mod) 485x435x180 1x16+24x6 NRGA x18 mod (54 mod) 610x435x180 1x16+36x6 NRGA x3 pol Gll + 1 rad 18 mod 610x435x180 1x35+22x16 NRGB x3 pol Glll + 1 rad 18 mod 610x435x180 1x35+13x16 NRGC Tillbehör: Se t.ex. artikel GSKARV, för delning av nollskena (kapitel kopplingsmateriel) 04. NORMKAPSLINGAR 59

60 NORMKAPSLINGAR ENFT Normkapsling av ABS för väggmontage, IP30 Utanpåliggande normkapsling, tillverkad av självslocknande ABS. Kapslingen lämpar sig för installation av enstaka apparater och vid komplettering av t.ex. jordfelsbrytare, mm. Kapslingen har bakstycke med integrerad DIN-skena. Utbrytningsmöjlighet för ledare i sidor och rygg. ENFT6T levereras inkl. PE-N skena. Teknisk Data Märkström: 63A Färg: Crèmevit, RAL9001 Kapslingsklass: Egenskaper: IP30 ABS 750 C, självslocknande Standard: SS-EN , Uppfyller gällande LVD och EMC direktiv (CE) samt kraven enl. RoHS Mod. Rader H x B x D Antal PE+N Beteckning E-nr x50x65 - ENFT x94x65 - ENFT x140x65 6x6 ENFT6T NORMKAPSLINGAR

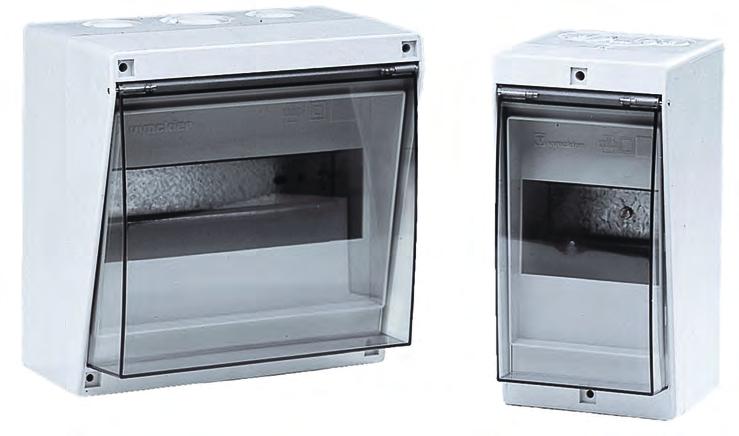

61 JUNIOR NORMKAPSLINGAR Normkapsling av polystyren för väggmontage, IP54 Junior är en utanpåliggande normkapsling tillverkad av självslocknande halogenfri polystyren med transparent självstängande lucka av polykarbonat. Gångjärnen är av rostfritt stål och skruvarna av ytbehandlad metall som motstår korrision. Kapslingen lämpar sig speciellt för installation i verkstad, industri m m. där krav ställs på högre kvalitet och kapslingsklass. Bottenlådan är försedd med knock-out öppningar. Junior levereras inklusive jord- och nollskena samt genomförningsnipplar för IP54. Teknisk Data Kapslingsklass: IP54 Färg: Standard: RAL7035 SS-EN , Uppfyller gällande LVD och EMC direktiv (CE) samt kraven enl. RoHS Övrigt: Korrisionsbeständiga metalldetaljer Halogenfri och självslocknande polystyren Mod. Rader H x B x D Antal PE+N Beteckning E-nr x90x100 5x x170x120 2x16+6x NORMKAPSLINGAR 61

62 NORMKAPSLINGAR ENUL Normkapsling av ABS för väggmontage, IP40 Normkapsling för lägenhets- och bostadsinstallation med en transparent lucka som skyddar apparaterna och ger en tydlig och säker överblick av till exempel jordfelsbrytare och dvärgbrytare. Kapslingen är tillverkad av blank, vit ABS av hög kvalitet. Kapslingen är avsedd för utvändigt montage och har öppen baksida som underlättar för installation med rör och kabel samt har utbrytningsöppningar längs långsidorna. Stabil DIN-insats av 960 C glafiberarmerad nylon. Teknisk Data Märkspänning: Max. märkström: PE/N-anslutningar: Egenskaper: 230/400 V AC 63 A Jord- och Nollplint med skruvanslutningar 1,5-10 mm² Vit, RAL9001, ABS 650 C, självslocknande. Skyddsklass: IP 40 Temperatur: -5 C till +45 C Standard: SS-EN Uppfyller gällande LVD och EMC direktiv (CE), samt kraven enligt RoHS. Mod. Rader H x B x D Antal PE+N Beteckning E-nr x223x98 1x10+4x6 ENUL x383x98 1x10+11x6 ENUL x452x98 1x10+15x6 ENUL NORMKAPSLINGAR

63 CALIBRA NORMKAPSLINGAR Normkapsling av polystyrol för väggmontage, IP30 Normkapsling för väggmontage med 12 moduler per rad och som 1-, 2- och 3-radigt utförande. Calibra lämpar sig exempelvis för bostäder, butiker och kontor. Avståndet mellan DIN-skenorna är 125 mm c/c och kabelutrymmet under skenorna är 15 mm. Utbrytningsmöjligheter i kåpan för inkommande kabel och rör. Levereras inkl bakstycke med hålanvisningar, PE/N-skena med skruvanslutningar, gruppmärkning samt täckbricka. Kapslingen kan förses med dörr samt nyckellås och extra PE/N-skena. Vid montage av dörr kan denna höger- eller vänsterhängas. Kapslingens djup med monterad dörr är 114 mm. Teknisk Data Märkström: Färg: Kapslingsklass: Skyddsklass: 80 A, 230/400 V AC Vit, RAL9016 IP30 (IP40 med dörr) Skyddsisolerad klass II Egenskaper: Självslocknande, halogen- och silikonfri polystyrol, 750 Standard: SS-EN Uppfyller gällande LVD- och EMC-direktiv (CE), samt kraven enligt RoHS. Mod. Rader H x B x D Antal PE+N Beteckning E-nr x267x102 3x16+14x10 ENCL x267x102 3x16+14x10 ENCL x267x102 6x16+28x10 ENCL Tillbehör Beskrivning Färg Beteckning E-nr Dörr för ENCL112 Vit ENCL112DV Dörr för ENCL224 Vit ENCL224DV Dörr för ENCL336 Vit ENCL336DV Nyckellås med två nycklar för dörr till Calibra - ENCLL Extra PE/N-skena, 3x16 mm² + 14x10 mm² - ENCLPEN OBS! Serie Calibra kommer att utgå ur Eldons program. Ersätts med serie Vision. 04. NORMKAPSLINGAR 63

64 NORMKAPSLINGAR VISION Normkapsling av polystyrol för väggmontage, IP30 Normkapsling för väggmontage med 14 moduler per rad och som 1-, 2-, 3 och 4-radigt utförande. Jord- och nollplint med snabbanslutningar (fjäderklämmor). Kapslingen lämpar sig för exempelvis bostäder, butiker och kontor där krav ställs på kvalitet, design och funktion. Vision levereras inklusive bakstycke med hålanvisningar. Bakstycket har fästpunkter för förankring avkabel och rör. Avståndet mellan DIN-skenorna är 125 mm c/c och kabelutrymmet under skenorna är 12 mm. Utbrytningsmöjligheter i kåpan för inkommande kabel och rör. Levereras inklusive gruppmärkning samt täckbricka. Kapslingen kan förses med dörr i vit eller rökfärgad plast samt nyckellås och med extra PE/N-skena. Dörr kan höger-eller vänsterhängas och som fälls in i kapslingens front vilket medför att kapslingens djup förblir den samma vid montage av dörr. Teknisk Data Märkström: PE/N-anslutningar: Färg: Kapslingsklass: Skyddsklass: 80 A, 230/400 V AC Skruvanslutning för 5x25/16 mm² Snabbanslutning för 21x4 mm² Vit, RAL9016 IP30 (IP40 med dörr) Skyddsisolerad klass II Egenskaper: Självslocknande, halogen- och silikonfri polystyrol, 750 Standard: SS-EN Uppfyller gällande LVD- och EMC-direktiv (CE), samt kraven enligt RoHS. Mod. Rader H x B x D Antal PE+N Beteckning E-nr 12+2 (14) 1 250x305x100 5x25+21x4 ENVQ (28) 2 375x305x100 5x25+21x4 ENVQ (42) 3 515x305x100 5x25+21x4 ENVQ (56) 4 640x305x100 5x25+21x4 ENVQ Tillbehör Beskrivning Färg Beteckning E-nr Dörr för ENVQ114 Vit ENVQ114DV Dörr för ENVQ228 Vit ENVQ228DV Dörr för ENVQ342 Vit ENVQ342DV Dörr för ENVQ456 Vit ENVQ456DV Dörr för ENVQ114 Rökfärgad ENVQ114DT Dörr för ENVQ228 Rökfärgad ENVQ228DT Dörr för ENVQ342 Rökfärgad ENVQ342DT Dörr för ENVQ456 Rökfärgad ENVQ456DT Nyckellås med två nycklar för dörr till Vision - ENVQL PE/N-skena med snabbansl. 5x25/16 mm²+21x4 mm² Blå/Gul ENVQPEN NORMKAPSLINGAR

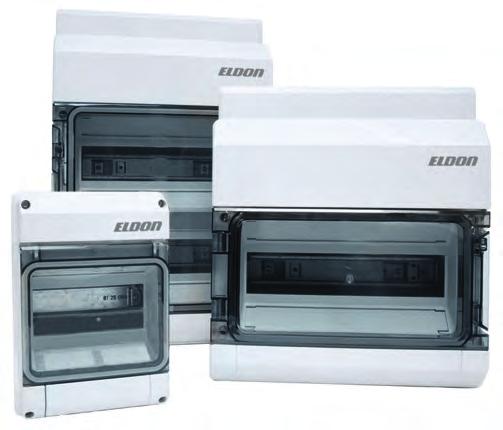

65 KV NORMKAPSLINGAR Normkapsling av polystyren för väggmontage, IP65 Robust och montagevänlig normkapsling med transparent dörr. Kapslingen lämpar sig speciellt för fuktiga och krävande installationer utom- och inomhus. Kapslingen har membrangenomföringar som tätar enligt IP65. Jord- och nollplint med snabbanslutningar (fjäderklämmor) ledare upp till 4 mm². samt ett antal skruvanslutningar för upp till 25 mm². Delbar nollplint från 12 mod och större. Kapslingar från 12 moduler och större har DIN-skena med ställbart djup mellan mm vilket ger möjligheten att även installera djupa apparater. Dörren kan höger- eller vänsterhängas och förses med nyckellås. Ritning- /tillbehörsfack för dokumentation el. dyl. Kapslingen levereras inkl., täckbricka, montageanvisning, kabeltäckkåpa samt gruppmärkning med täckskydd. Som tillbehör finns bl.a. ventilations plugg och nyckellås. Teknisk Data Kapslingsklass: Färg: Standard: Omgivn.temp: IP65, IK08 Totalisolerad RAL7035 SS-EN , Uppfyller gällande LVD och EMC direktiv (CE) samt kraven enl RoHS -40 C.+70 C Övrigt: Dörr av polykarbonat Självslocknande, halogen- och silikonfri 750 C och enl. UL94 V-2 UV resistent (VDE 100 del. 737) Membrangenomföringar Resistans mot vattenstråle (ej reng.medel) max. 65 bar och +50 C vid 0,5 m. Mod. Rader H x B x D Antal PE+N Beteckning E-nr x102x91 5 KV , x126x111 6 KV x146x111 6 KV x200x KV x295x / 10+5 KV x403x / KV x295x / KV x403x / KV x295x / KV x295x / KV x403x / KV Tillbehör Beskrivning Anm. Beteckning E-nr Kabeltäckkåpa för ovan-/undersida För kapslingar med 12 mod. / rad KVEB Kabeltäckkåpa för ovan-/undersida För kapslingar med 18 mod. / rad KVEB Ventilations (kondens) plugg IP54, för samtliga kapslingar PG Nyckellås, större kapslingar För: KVES Nyckellås, små kapslingar För: KVES Förskruvning IP65, sammanbyggnad AVS NORMKAPSLINGAR 65

66 NORMKAPSLINGAR MNM Modulnummermärkning TB Täckbrickor Självhäftande och motståndskraftig modulnummermärkning av vit platsfolie. Svarta tecken mot vit botten. Märkkartan innehåller även text för uppmärkning av elcentralen, t ex huvudbrytare, jordfelsbrytare, personskyddsbrytare samt en CE symbol. Halogenfria och självslocknande täckbrickor för 45 mm normslits. TB4x och TB13x kan delas per halv modul. Övriga avsedda för delning med klippverktyg. TB4MG och TB4MV är tillverkade av polyamid och har en unik fastsättningsteknik som gör att de kan låsas i normslitsen och som gör dem säkrade mot att kunna demonteras från utsida kapsling. Beskrivning Beteckning E-nr 14 moduler/rad, 1-56 moduler MNM moduler/rad, 1-64 moduler MNM moduler/rad, 1-72 moduler MNM moduler/rad, 1-80 moduler MNM och 24 moduler/rad, 1-96 moduler MNM och 26 moduler/rad, moduler MNM MNM1456 MNM1872 MNM2080 MNM2496 MNM26104 DB114 KV9118 DB120 KV9112 DB126 DB228 KV9236 DB240 KV9224 DB252 DB342 KV9354 DB360 KV9336 DB378 DB456 ENUL118 KV9448 DB4104 DBQ114 DBI124 Normel DBQ228 DBI248 DBQ342 DBI372 DBQ456 DBI496 ENUL109 ENI112 ENVQ114 ENI224 ENVQ228 ENI336 ENVQ342 ENCL112 ENVQ456 ENCL224 ENCL336 ENUL122 RAL-nr Anm. Beteckning E-nr RAL7035 Grå, avser 1st platta, 4M TB4MG RAL9010 Vit, avser 1st platta, 4M TB4MV RAL7035 Grå, avser 1st platta, 13M TB13G RAL9010 Vit, avser 1st platta, 13M TB13V RAL7035 Grå, avser 1st platta, 26M TB26G RAL7035 Grå, 1 Meter TB1000G TB26G & TB1000G har slät yta. Kapas med verktyg. Övriga märketiketter Beskrivning Storlek Förp. Beteckning E-nr 1-0, för omkopplare 1 mod. 10st/ark. VBRETIK H-0-A, för omkopplare 1 mod. 10st/ark. OMKMETIK Huvudbrytare 2 mod. 10st/ark. HBRETIK Jordfelsbrytare (funktionsprov) Jordfelsbrytar -instruktion 2 mod. 10st/ark. JFBETIK A6 4st/ark. ACINST NORMKAPSLINGAR

67 NORMKAPSLINGAR NPS NML Teckenskyltar Märklist Siffror och bokstavstecken för uppmärkning av elcentraler och fördelningar. Används tillsammans med märklist av typ NML. * Artikel nummer levereras enl. angiven förpackningsstorlek. Självhäftande märklist anpassad för teckenskyltar av typ NPS. Bredd mm Förp. Anm. Beteckning E-nr 6 50st* Siffra 1 NPS st* Siffra 1 NPS1A st* Siffra 2 NPS st* Siffra 3 NPS2A st* Siffra 3 NPS st* Siffra 4 NPS3A st* Siffra 4 NPS st* Siffra 5 NPS st* Siffra 6 NPS st* Siffra 7 NPS st* Siffra 8 NPS st* Siffra 9 NPS st* Siffra 0 NPS st* Bokstav A NPSA st* Bokstav B NPSB st* Bokstav C NPSC st* Boksatv D NPSD st* Bokstav E NPSE st* Bokstav F NPSF st* Bokstav G NPSG st* Bokstav H NPSH st* Bokstav I NPSI st* Bokstav J NPSJ st* Bokstav K NPSK st* Bokstav L NPSL st* Bokstav M NPSM st* Bokstav N NPSN st* Bokstav P NPSP st* Bokstav Q NPSQ st* Bokstav R NPSR st* Boklstav S NPSS st* Bokstav T NPST st* Bokstav U NPSU st* Bokstav X NPSX st* Bokstav Ö NPSÖ st* Vit, utan tecken NPS1000V st* Transparent NPS1000T st* Text, Jordfelbrytare NPSJF st* Text, Huvudbrytare NPSHB st* Vit, utan tecken, 1/3M NPS1/3MV st* Vit, utan tecken, 1M NPS1MV st* Vit, utan tecken 2M NPS2MV st* Vit, utan tecken, 3M NPS3MV x18 3st* Nummerremsa 1-12 NPS x8 3st* Nummerremsa NPS x8 3st* Nummerremsa NPS Beskrivning Förp. Beteckning E-nr Längd 320 mm 10 st NML Längd 464 mm 10 st NML Längd 1000 mm 10 st NML NORMKAPSLINGAR 67

68 NORMEL NORMEL Det fl exibla fördelningssystemet NORMEL

69 NORMEL Kapslingar s.76 Mätinsatser s.97 NGL, NGD, NKD, NK, NKSP, NS NTR, NMS Täckplåtar, Dörrar s.81 Samlingsskenor s.98 NFRM, ND, NTP, NTPG, NFP, NFG, NWK NSS, NUS, NSH, NAK, NOS NBS-beröringsskydd Monteringsplåtar s.84 NMP, NGBM, NMPD Fördelningsinsatser KI, KIU, KIUU s.102 Säkringsinsatser s.86 NGBR, NGCR, NGA, NNI, EDS, NDS PE-N utrustningar s.89 NPB, NPC, NPD, NJS, NKL, NKLJ Lastbrytare s.93 Vred och hjälpkontakter Säkringslastbrytare Tillbehör s. 103 Flexibla strömskenor, NIS Normskenor/DIN Låstillbehör, Plomberingsdetaljer Packningssats, NGDP, NKDP Topp/Bottenplåt med borstfläns Anslutningsklämmor för PE-N, DRK Delningsblock för Nollskena, GSKARV PE-N skenor, KGNS Kopplingsplint, NKE Skenhållare, KGNH, HKGNS-10 Beröringsskydd, NKIS Brytarinsatser s.95 NLB, NKSB, NLK, NLK-serviser, NSLB Fästdetaljer, FR, NFD Skyddslist, NLS Insatshållare, NIH Täckbrickor, TB Märkning 05. NORMEL 69

70 NORMEL NORMEL Fördelningssystem 800A NORMEL är ett komplett fördelningssystem, TTA (Type Tested Assembly) enligt SS-EN vilket innebär att Eldon: Har tillverkningskontroll i sin organisation i enlighet med LVD (Lågspänningsdirektivet). Utför provning av systemskåp/materiel enligt aktuell standard t ex allkontroll. Utarbetar tekniskt underlag. Utfärdar EG-försäkran. CE-märker systemskåp/materiel med avseende på LVD och EMC och förvarar sin dokumentation. Utfärdar anvisningar på svenska om hur systemskåpen / materielen skall hanteras, sättas ihop och bestyckas för att gällande standard skall uppfyllas. Anvisningarna kan även omfatta regler om hur monteringen skall utföras och hur apparaterna skall koordineras med avseende på EMC (Elektromagnetisk kompatibilitet) Har produktansvaret för systemskåp/materiel gentemot tillverkaren (byggaren). Eldon innehar certifi ering enligt ISO Eldon har också en skriven miljöpolicy med miljöfakta NORMEL

71 NORMEL NORMEL Fördelningssystem 800A TTA testat (Type Tested Assembly) Flexibel fördelningssystem DIN-anpassade i höjdmoduler om 125mm Flera olika typer av kapslingar Kapslingsklasser upp till IP55 Snygg design i vit RAL9010 Horisontellt och vertikalt skensysytem Helt öppna gavlar vid behov av att gå mellan kapslingarna i sidled (NK) Servislådor med delbara flänsöppningar Projektavdelning med offerthjälp E-nummersatta grossistartiklar 05. NORMEL 71

72 NORMEL - teknisk information Skåpet Skåpet finns både som byggsats (NK) som enkelt skruvas ihop och som färdigsvetsat skåp (NGL,NGD, NKD). Skåpet finns i två monteringsbredder,385mm (NK, NGL, NGD) och 525mm (NK, NGL, NGD, NKD). Höjdmodulen för montageenheter är HM = 125 mm. Skåp förekommer i två alternativa byggdjup, 220 mm och 120 mm. Vid djup 220 mm (skåp NK och NKD) erbjuds ett komplett centralmontage med utnyttjande av skåpets båda montagenivåer (se insatser), och med plats för 5-ledars skensystem. Djup 120 mm (kapsling NGL och NGD) är avsett för centraler med max 125 A inmatning och tillåter främre montering såsom säkringsgrupper, kopplingsplintar etc. Automatik kan byggas på monteringsplåt. Ej plats för skensystem i kapsling NGL och NGD. NGL Öppet färdigt skåp, skåpklass IP31, med skyddshuv NWK, IP41, med dörr ND, IP44. Montagebredd 525/385 mm, montagedjup 120 mm. Utbrytningsöppningar i sidorna medger utbyggnad i sidled till centralkombinationer. Kan byggas samman med övriga skåp. NGD Färdigt skåp med dörr, skåpklass IP55, Montagebredd 525/385 mm, montagedjup 120 mm. Utbrytningsöppningar i sidorna tillåter utbyggnad i sidled till centralkombinationer. Med packningssats NGDP bibehålls IP55 vid sammanbyggnad av flera NGD, i annat fall IP44. Utrymmet mellan en täckplåts framsida och dörrens insida är 42,5 mm. Kan byggas samman med övriga skåp. Kan fås i rostfritt utförande mot specialorder. NK Byggsats, skåpklass IP20, med täckplåt NFP, IP31, med dörr ND, IP44. Montagebredder 385 och 525 mm, montagedjup 220 mm. Öppningar i sidorna gör att utbyggnad i sidled vid större centralkombinationer inte är ett hinder. Topp- och bottenplåt kan om så önskas bytas till annat utförande, NFG. Kan byggas samman med övriga skåp. NKD Färdigt skåp med dörr, skåpklass IP55. Montagebredd 525 mm, montagedjup 220 mm. Med packningssats NKDP bibehålls IP55 vid sammanbyggnad av flera NKD, i annat fall IP44. Utrymmet mellan en täckplåts framsida och dörrens insida är 92,5 mm. Kan byggas samman med övriga skåp. NKD med sockel NKDS501 ger en golvskåpslösning för Normelsystemet. Kan fås i rostfritt utförande mot specialorder. Beröringsskydd För att öppna och ge åtkomlighet till strömförande delar fordras verktyg eller speciell nyckel. Om apparater monteras i dörr över plats för automatikutrustning, skall dessa apparater förses med beröringsskydd för att förhindra oavsiktlig beröring. Fästanordningar Skåpet har fästhål i bakstyckets fyra hörn för montering direkt på vägg eller på distans. (NFD50) NORMEL Flänsöppningar FL21 Skåp Antal upptill Antal nedtill NGL3xx 1 1 NGL5xx 2 2 NGD3xx 1 1 NGD5xx 2 2 NK3xx 2 2 NK5xx 4 4 NKD5xx 4 4 Modulsystem NORMEL-skåp och insatser är uppbyggda med en modulhöjd av HM=125 mm. Måtten är anpassade till gällande DIN-standarder för kapslingsskåp och apparater. Skåpklass IP20, standardutförande NK-skåp. IP31, NK med frontpanel NFP, och kapsling NGL i standardutförande. IP41, vid användning av NWK skyddshuv. IP44, För NGL/NK-kapsling krävs dörr ND. IP55, NGD/NKD, kapslingsklass bibehålls med packningssats NGDP/NKDP vid ihopmontering av flera kapslingar. Brytförmåga För ingående lastbrytare redovisas brytförmåga vid AC22, blandad last. Brytarna har även data för AC23, induktiv last. Se datauppgifter för respektive typ. För dvärgbrytare och effektbrytare anges brytförmåga i respektive apparats datauppgifter. Provningsbestämmelser och standarder Kopplingsutrustning byggd enligt ELDONs anvisningar uppfyller kraven i ELSÄK-FS 2004:1 och SS , Elinstallationsreglerna. Detta innebär att såväl komplett utrustning som ingående komponenter uppfyller kraven i tillhörande standarder: SS-EN Kopplingsutrustningar SS-EN Effektbrytare SS-EN Lastbrytare SS-EN Kapslingsklasser SS-EN Säkringar Dimensioneringsregler Enheternas angivna överföringsförmåga (märkström) gäller enligt standarder under förutsättning att lufttemperaturen som omger utrustningen i skåpet är högst 40 C. Dock högst 35 C som medelvärde under ett dygn. Observera att automatsäkringar för bostäder är dimensionerade för en omgivande lufttemperatur av 30 C. Säkringar Vid dimensionering bör säkringar inte belastas högre än 90% av säkringens märkström och inte högre än 80% vid kontinuerlig drift. Motsvarande gäller för dvärgbrytare i kompakta montage NORMEL

73 NORMEL NORMEL - teknisk information Sammanlagringsfaktor Vid belastning av utgående grupper gäller följande sammanlagringsfaktor (enligt SS-EN ), för såväl gruppcentralernas konstruktion som anläggningens dimensionering. Antal 3-poliga grupper Sammanlagringsfaktor Noll- och skyddsledarutrustning PE+N-utrustningar för säkringscentraler och automat-centraler placeras i egna insater, som kan monteras intill centralerna eller vid kopplingsplintar. Större apparater har noll-plintar placerade på insatsen. Utförande Kapslingen och beröringsskydden är tillverkade av stålplåt som lackeras med värmehärdande pulverlack med strukturerad yta, RAL9010 (vit). Övriga delar är gjorda av förzinkad stålplåt. Insatser NORMEL-insatserna upptar en eller flera höjdmoduler och har alternativa breddmåtten 385 och 525 mm. Det finns två typer av insatser, anpassade för olika nivåer i kapslingen. Främre nivå har fästhål i den inbockade sidoprofilen, och bakre nivå har fästhål i bakstycket. Apparaterna monteras så nära varandra som fästhålen tillåter. Beröringsskydden kommer då att täcka fronten i ett plan. Över ej utnyttjade delar monteras extra täckplåtar. Det går också att placera täckplåtar (tom-moduler), från halv-modul storlek, mellan insater för att uppnå bästa läge för apparater och ökat utrymme för ledningsdragning. Vid behov kan våningsskiljande beröringsskydd av transparent plast monteras. Normel-montaget underlättas av korta, direkta kopplingsvägar mellan strömskenor och huvudrespektive gruppapparater. Stort fritt utrymme för kabeldragning bakom insatserna respektive mellan djupare placerade apparater, gör arbetet rationellt och tidsbesparande. Märkning sker på täckplåtarna med självhäftande märklister (NML) och teckenskyltar (NPS). Samlingsskenor NORMEL har två skensystem. Två vertikala för strömmar upp till 400 A resp. 800 A och ett horisontellt för 800 A, som bl a används vid inmatning över två eller flera servisapparater. Det vertikala skensystemet består av C-profilerade kopparskenor för placering i kapslingens sida och fixeras i hållare med plats för fem skenor. Det enkla vertikala skensystemet är dimensionerat för att klara belastningar t o m 400 A termisk märkström. Det dubbla vertikala skensystemet krävs vid belastningsströmmar som överskrider 400 A och upp t.o.m. 800 A termisk märkström. De båda skenpaketen monteras Fig. 2 mot ömse sidor i intilliggande kapslingar och kopplas samman med en strömutjämnande förbindelse, typ flexibel strömskena. Vid anslutning av apparater eftersträvas symmetrisk belastning av de båda strömbanorna. Fig. 2 Fig. 3 Anslutningsklämmorna är monterade på glidmuttrar, som fixeras steglöst i samlingsskenans C-profil. Skenan kan förses med valfritt antal klämmor. Fig. 3 Beröringsskydd av transparent plast kan placeras sektionsvis över skenorna. Inkoppling av ledarna på strömskenorna bör ske i den ordning som föreskrivs nedan, räknat från kapslingens framkant. FRONT 4-ledare - L3 L2 L1 PEN BAKSTYCKE 5-ledare PE L3 L2 L1 N Fig. 4 Drag alltid kablarna nedåt så att beröringsskyddet obehindrat får plats. Fig. 4 Samlingsskenor behövs däremot ej i centralkombinationer med belastningsströmmar upp till 125 A. Fördelningen sker istället genom överkoppling direkt mellan insaterna. Det horisontella skensystemet, som placeras i en eller flera kapslingar, består av C-profilerade kopparskenor med klämmor och överfall samt ett beröringsskydd. Systemen är värme- och stötströmsprovade enligt gällande bestämmelser för lågspänningsfördelningar. Fig NORMEL 73

74 NORMEL NORMEL Fördelningssystem 800A TTA-testat SS-EN , IP20-55 Normel är ett komplett moduluppbyggt fördelningssystem i vitlackerad stålplåt, upp till 800A. Märkdata Termisk märkström vid: IP20 IP44 Säkringscentraler: 160A 160A Enkelt skensystem: 400A 400A Dubbelt skensystem: 800A 630A Horisontellt skensystem: 800A 800A Märkisolationsspänning: 690V Märkspänning: 500V, 40-60Hz Kortslutningshållfasthet Värden uppnådda vid 50kA nätkortslutningsström. Î Säkring Inmatningsenhet, 250 A: 21kA 315A Servisenhet typ 3, inmatning: 39kA 3x250A Enkelt skensystem: 36kA 500A Dubbelt skensystem: 39kA 630A Horisontellt skensystem: 53kA (25kA / 1s) Säkringscentraler: 39kA 630A Transformatorinsats, 400 A: 30kA 400A Transformatorinsats, 800 A: 39kA 630A NORMEL

75 NORMEL NORMEL 1. Se till att skapa tilläckligt med utrymme (antal moduler) för kabelspridning vid inmatning av större strömstyrkor. 2. Vid användning av insatser med bottenmontage t.ex. NKSB, NLK etc. tänk på ledningsdragning för utg. grupper! Placera en höjdmodul typ NTP mellan insatserna även mot topp- och bottenplåten. 3. Vid användning av insatser för automatikutrustning typ NGA, placera samtliga plintar i NKL-insatser. 4. För säkringscentraler och DIN-insatser för automater fi nns separata PEN-utrustningar NPB och NPC. Kontrollera antalet klämmor mot antalet diazed- och automatgrupper (ca 1st PEN räcker till 2st grupper). 5. För centralkombinationer med inmatning lägre än 160A behövs inte något skensystem. Överkoppling kan ske direkt mellan insatserna. OBS! Kontrollera att det går att komma ut med alla kablar speciellt när flera insatser är monterade i botten av kapslingen. 05. NORMEL 75

76 NORMEL NGL Kapsling NGL, IP31/IP41 Helsvetsad kapsling, för IP44 används ND-dörr och ram som passar till NGL3065, NGL5065, NGL5085, NGL5105 Modul HM Utbrytning sida Mont. mått hxb Yttermått HxBxD Beteckning E-nr 4, x x400x120 NGL , x x400x120 NGL , x x400x120 NGL , x x540x120 NGL , x x540x120 NGL , x x540x120 NGL , x x540x120 NGL , x x540x120 NGL NORMEL

77 NORMEL NGD Kapsling NGD, IP55 Helsvetsad kapsling med dörr. Kan fås i rostfritt utförande mot specialorder. Modul HM Utbrytning sida Mont. mått hxb Yttermått HxBxD Beteckning E-nr 4, x x445x180 NGD , x x445x180 NGD , x x445x180 NGD , x x575x180 NGD , x x575x180 NGD , x x575x180 NGD , x x575x180 NGD , x x575x180 NGD NORMEL 77

78 NORMEL NKD Kapsling NKD, IP55 Helsvetsad kapsling med dörr. Kan fås i rostfritt utförande mot specialorder. Modul HM Utbrytning sida Mont. mått hxb Yttermått HxBxD Beteckning E-nr x x580x330 NKD x x580x330 NKD x x580x330 NKD NORMEL

79 NK Kapsling NK, öppen / stängd sida. IP20/31 NORMEL Byggsats, kapsling med täckt sida har beteckningen Y och med öppen sida beteckningen I. För IP44 används ND-dörr och ram. Modul HM Utbrytning sida Mont. mått hxb Yttermått HxBxD Beteckning E-nr 6 Öppen 750x x400x220 NK306I Stängd 750x x400x220 NK306Y Öppen 1000x x400x220 NK308I Stängd 1000x x400x220 NK308Y Öppen 1250x x400x220 NK310I Stängd 1250x x400x220 NK310Y Öppen 1500x x400x220 NK312I Stängd 1500x x400x220 NK312Y Öppen 750x x540x220 NK506I Stängd 750x x540x220 NK506Y Öppen 1000x x540x220 NK508I Stängd 1000x x540x220 NK508Y Öppen 1250x x540x220 NK510I Stängd 1250x x540x220 NK510Y Öppen 1500x x540x220 NK512I Stängd 1500x x540x220 NK512Y NORMEL 79

80 NORMEL NKSP Sidostycke NK för utbyte Vid behov av att byta från täckt sida till öppen sida i kapsling NK Modul HM Utbrytning sida Beteckning E-nr 6 Öppen NKSP06I Öppen NKSP08I Öppen NKSP10I Öppen NKSP12I Sockel Passar till Yttermått HxBxD Beteckning E-nr NK3xx 300x400x220 NS NK5xx 300x540x220 NS NKD 100x580x330 NKDS NORMEL

81 NORMEL NFRM Förhöjningsram Modul HM Yttermått HxBxD Beteckning E-nr 3 375x560x50 NFRM ND Ram och dörr, för IP44 Passar på NK-kapslingar samt NGL3065, NGL5065, NGL5085 och NGL5105 Modul HM Yttermått HxBxD Beteckning E-nr 6 860x400x130 ND x400x130 ND x400x130 ND x400x130 ND x540x130 ND x540x130 ND x540x130 ND x540x130 ND NORMEL 81

82 NORMEL NTP Täckpaneler Modul HM Bredd mm Höjd Beteckning E-nr 0, NTP NTP , NTP NTP , NTP NTP , NTP NTP NTP NTPG Täckplåt med gångjärn Används t ex vid montage av automatik på främre eller bakre montagenivån. Kan kompletteras med låstillbehör, NTPGL1. Modul HM Bredd mm Antal låshål Beteckning E-nr NTPG NTPG NTPG , NTPG NTPG NTPG NTPG NTPG NTPG NORMEL

83 NORMEL NFP Frontpaneler Täckplåtar (över och nedre) som är avsedda att ersätta hålade standardpaneler för att höja kapslingsklass till IP31. Flänsöppning Bredd mm Beteckning E-nr NFP NFP NWK Skyddshuvar Används för att höja kapslingsklassen till IP41 (NGL) vid apparatutrymme och centraler. Beskrivning Bredd mm Beteckning E-nr 2 M 385 NWK M 525 NWK NORMEL 83

84 NORMEL NFG Topp- & bottenplåtar Delbara flänsöppningar till NK-kapslingar. Flänsöppning Bredd mm Beteckning E-nr 2xFL NFG FL NFG Öppen 400 NFG Öppen 540 NFG NMP Monteringsplåtar Monteras på bakre montagenivå. Distans till bakstycket erhålls genom tillbehöret NMPD 40. Modul HM Bredd mm Beteckning E-nr NMP NMP ,5 500 NMP NMP NMP NMP NMP NMP NORMEL

85 NORMEL NMPD Distansvinkel Förpackning med 4st distansvinklar ( NMPD40 ) med fästskruvar för att distansera montage-plåten, NMP, 40mm från bakstycket för t.ex. kabeldragning under plåten. Beskrivning Anm. Beteckning E-nr Fri höjd 40 mm Fri höjd 40 mm NMPD NGBM Distansvinkel Förpackning med 4st distansvinklar ( NGBM60 ) med fästskruvar för att distansera montage-plåten, NMP, 60mm från framstycket genom ett djupare montagesätt. Används vid behov av komponenter som kräver ett större djup än vanligt. Beskrivning Beteckning E-nr Fri höjd 60 mm NGBM NORMEL 85

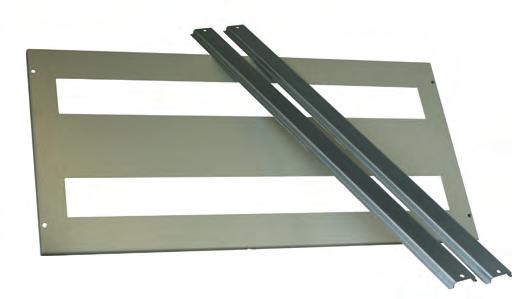

86 NORMEL Insatser för säkringsrader Insatser för diazedsäkringar GII och GIII Slitsmått Beskrivning Modul HM Mått h x b (mm) L CC (mm) Beteckning E-nr Plats för 7x3 Dll 2 250x NGBR Plats för 10x3 Dll 2 250x NGBR Plats för 5x3 Dlll x NGCR Plats för 7x3 Dlll x NGCR NGA Insatser Insatser med DIN-skenor för Normkomponenter. Slitsmått Rader x moduler Modul HM Bredd mm CC (mm) Beteckning E-nr 1x18 1, NGA x27 1, NGA x27 2, NGA x NGA x NGA x NGA x NGA NORMEL

87 NORMEL NNI Insatser Norminsats med kompl. PE-N utrustning, radavstånd 125 mm. PE-N utrustning med 70stx6 mm² (NNI5xxx) / 36stx6 mm² (NNI3xxx) och 1stx16 mm² per skena. Passar till NGL/NGD 3045, 3055, 3065, 5045, 5055 och 5065 samt som delmontage i övriga kapslingar. Rader x moduler Modul HM Bredd mm Beteckning E-nr 3x18 4,5 385 NNI x18 5,5 385 NNI x18 6,5 385 NNI x26 4,5 525 NNI x26 5,5 525 NNI x26 6,5 525 NNI Gängsäkring 25 A och 63 A för DIN - skena Beskrivning Bredd mm Anslutning in / ut Beteckning E-nr gga ll / 10 EDS gga lll 54 (3M) 35 / 35 NDS NORMEL 87

88 NORMEL EDS Säkringsrader 25 A till NGBR Gängsäkringselement (diazed) i rader med en genomgående fasskena, Cu 12x3mm för 160A, med anslutningsklämma i varje ände. Beskrivning Bredd mm Anslutning in / ut Beteckning E-nr 2 st/rad 122 2x50 /10 EDS st/rad 164 2x50 /10 EDS st/rad 206 2x50 /10 EDS st/rad 248 2x50 /10 EDS st/rad 290 2x50 /10 EDS st/rad 332 2x50 /10 EDS st/rad 374 2x50 /10 EDS st/rad 416 2x50 /10 EDS st/rad 458 2x50 /10 EDS NDS Säkringsrader 63 A till NGCR Gängsäkringselement (diazed) i rader med en genomgående fasskena, Cu 12x3 för 160A, med anslutningsklämmor för mittanslutning på skenan. Beskrivning Bredd mm Anslutning in / ut Beteckning E-nr 1 st/rad 60 1x35 / 35 NDS st/rad 120 1x35 / 35 NDS st/rad 180 2x35 / 35 NDS st/rad 240 2x35 / 35 NDS st/rad 300 2x35 / 35 NDS st/rad 360 2x35 / 35 NDS st/rad 420 2x35 / 35 NDS NORMEL

89 NORMEL PE-N utrustning NPB och NPC PE-N utrustning komplett med klämmor och täckplåt Bredd mm Klämmor/Utrymme Utg. 6 mm² Utg. 16 mm² Ink. 16 mm² Beteckning E-nr 360 KGNS265 2 x NPB KGNS475 2 x NPB x NPC x NPC NPD PE-N utrustning PE-N utrustning bestående av 2st CU-skenor 10x2,5mm med fäste för DIN-skena, för komplettering med bygelklämmor DRK. Lev. ink. 1+1 x 16 mm² bygelklämma. Bredd mm Utrymme klämmor (mm) Beteckning E-nr NPD NPD NORMEL 89

90 NORMEL NJS Jordskena Färdigkapad jordskena för extra jordplintning inkl. fästskruvar. Beskrivning Bredd mm Beteckning E-nr Dimension 10x3 mm 360 NJS Dimension 10x3 mm 500 NJS NKL (J) Insats för kopplingsplintar eller PE-N utrustning Dinskena med tillhörande täckplåt. Vid behov av koppling till plint. Beskrivning Modul HM Bredd mm Beteckning E-nr Skenlängd 330 mm i 1 rad NKL Skenlängd 470 mm i 1 rad NKL Skenlängd 470 mm i 2 rader NKL Skenlängd 470 mm i 1 rad 1 - NKLJ51* *Justerbart djup. För NGA och NKL NORMEL

91 NORMEL NKSB Knivsäkringsinsats Komplett insats med knivsäkringshållare inkl. anslutningsklämmor och täckplåt. Storlek Modul HM Bredd mm Ansl. Cu Apparat Ansl. Cu PE-N Beteckning E-nr NKSB Plats för kontaktor (d=160 mm) NKSB st, NKSB st, NKSB NKSB Plats för kontaktor (d=160 mm) NKSB *För anslutning av Al-ledare se tabell. NSLB Insatser för säkringslastbrytare (NUL) Insatser med plats för för säkringslastbrytare, typ ugnslucka. Modul HM Bredd mm Beskrivning Modul HM Beteckning E-nr Plats för 3 st NUL160N 525 NSLB Plats för 2 st NUL160N 385 NSLB Säkringslastbrytare 160 A Beskrivning Beteckning E-nr 3-pol "ugnslucka" för skruvmontage, 70 mm²cu NUL160N Al-klämma till NUL160 N Beskrivning Beteckning E-nr Sats om 3st Överfall inkl. skruv för Al ledare max. 70 mm² NA Isolerad Al/Cu-klämma för bultmontage, M8, Al/Cu ledare max. 120 mm², OBS! avstånd från plåt. KKL1X120RSY * Nollplint, NKE beställes separat. 05. NORMEL 91

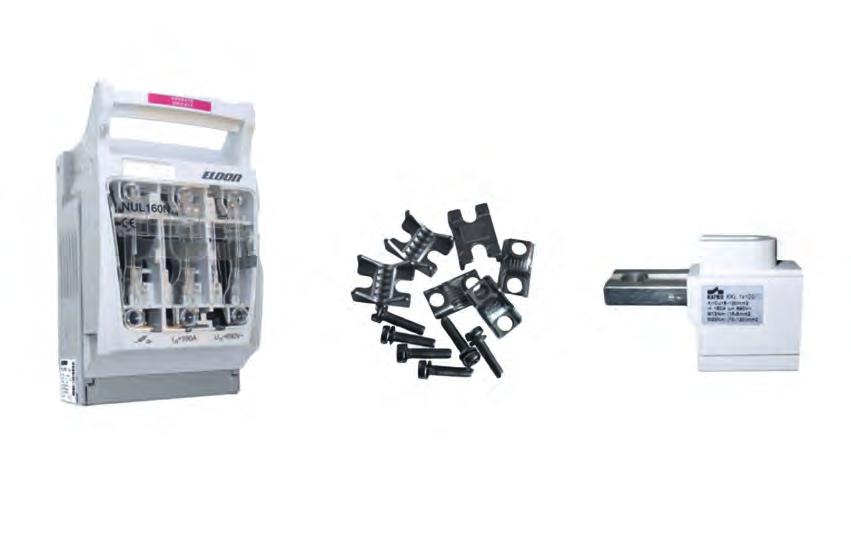

92 NORMEL NUL160N Säkringslastbrytare (ugnslucka) Knivsäkringshållare, storlek 00, av modell ugnslucka. Klassad som säkringslastbrytare och följer frånskiljarkraven enligt SS-EN Försedd med släckkammare som klarar brytning av strömmar upp till 80kA vid 690V AC. NUL160N är avsedd för skruvmontage och monteras i bl.a. insatser av typ NSLBxx. Plomberbar. Kapslingsklass, IP20. Säkringslastbrytare 160 A Beskrivning Anslutningar Beteckning E-nr 3-pol "ugnslucka" för skruvmontage 70 mm² Cu NUL160N Al-klämma till NUL160 N Beskrivning Beteckning E-nr Sats om 3st Överfall inkl. skruv för Al ledare max. 70 mm² NA Isolerad Al al. Cu -klämma för bultmontage, M8, Al/Cu ledare max. 120 mm², OBS! avstånd från plåt. KKL1X120RSY NORMEL

93 NORMEL VKA & KVKE Lastbrytare & Lastbrytare med säkring LK12SV&Axel Lastbrytare & Lastbrytare med säkring Brytare med axel och vred för bottenmontage i kapslingar och utrustningar med frontplåt eller dörr. För komplettering av Al-anslutning, se kapitel kopplingsmateriel. Brytarna av fabrikat Katko, ingår from. hösten 2012 i Eldons system HPK, UNIK och Normel. Pol. Märkström AC21/22/23 Beskrivning Ansl. Cu Apparat Mått (mm) B X H Beteckning 3 pol 160/125/100 A Lastbrytare 3x125A. DIN alt.skruvmontage. Exkl. axel & vred 6-70 mm² 79x82 VKA3125N - 3 pol 200/160/135 A Lastbrytare 3x160A. DIN alt.skruvmontage. Exkl. axel & vred 6-70 mm² 79x82 mm VKA3160N - 3 pol 250/250/250 A 3 pol 250/250/250 A 4 pol 250/250/250 A 3 pol 160/160/125 A 3 pol 250/250/250 A 3 pol 400/400/400 A 3 pol 630/630/630 A Lastbrytare 3x250A. DIN alt. skruvmontage. Inkl. axel 228mm & vred, fasavskiljare och beröringsskydd Lastbrytare 3x250A. DIN alt. skruvmontage. Inkl. axel 228mm & vred, fasavskiljare Lastbrytare 4x250A. DIN alt. skruvmontage. Inkl. axel 228mm & vred, fasavskiljare och beröringsskydd Lastbrytare med knivsäkring 3x160A, storlek 00. Skruvmontage. Inkl. axel 220mm & vred Lastbrytare med knivsäkring 3x250A, storlek 1. Skruvmontage. Inkl. axel 228mm & vred Lastbrytare med knivsäkring 3x400A, storlek 2. Skruvmontage. Inkl. axel 228mm & vred Lastbrytare med knivsäkring 3x630A, storlek 3. Skruvmontage. Inkl. axel 228mm & vred Fana 20mm,Ø8,5 142x129 VKA3250LSVS - E-nr Fana 20mm,Ø8,5 142x129 VKA3250VS Fana 20mm,Ø8,5 142x129 VKA4250LSVS mm² 146x163 KVKE Fana 25mm,Ø11 234x217 KVKE Fana 30mm,Ø11 271x224 KVKE Fana 40mm,Ø13 307x236 KVKE NORMEL 93

94 NORMEL Tillbehör brytare - VKA & KVKE Lastbrytare & Lastbrytare med säkring Tillbehör och reservdelar för Katko brytare och lastbrytare med säkring. Vreden kan montereras både i täckplåt och i dörr. LK10 för 22 mm hål med raster och fixeras med kontramutter. LK11 för 22,5 mm hål och fixeras med 4 st skruv. LK12 och LK14 för 32 mm hål och fixeras med 4 st skruv. Samtliga vred kan låsas med 3 hänglås. Axlar kan kapas till önskad längd. Brytarna av fabrikat Katko, ingår from. hösten 2012 i Eldons system HPK, UNIK och Normel. Vred Beskrivning Anm. Beteckning E-nr Svart vred för brytare KU A & VKA 125/160A Svart vred. IP66 LK10SV - Röd/gult vred för brytare KU A & VKA 125/160A Röd/gult vred. IP66 LK10YR - Svart vred för brytare KU A & VKA 125/160A Svart vred. IP66/67 LK11SV Röd/gult vred för brytare KU A & VKA 125/160A Röd/gult vred. IP66/67 LK11YR Svart vred för brytare VKA 250A & KVKE/VKE 125/160A Svart vred. IP65 LK12SV Röd/gult vred för brytare VKA 250A & KVKE/VKE 125/160A Röd/gult vred. IP65 LK12YR - Svart vred för brytare KVKE/VKE A Svart vred. IP65 LK14SV - Röd/gult vred för brytare KVKE/VKE A Röd/gult vred. IP65 LK14YR - Axel Beskrivning Anm. Beteckning E-nr Axel 100 mm för brytare KU/VKA, vred LK10/LK mm, LK10, LK11 L100AD Axel 200 mm för brytare KU/VKA, vred LK10/LK mm, LK10, LK11 L200AD Axel 300 mm för brytare KU/VKA, vred LK10/LK mm, LK10, LK11 L300AD Axel 200 mm för brytare VKA 250A & KVKE/VKE 125/160A 200 mm, LK12 L200AD12 - Axel 228 mm för brytare KVKE/VKE A 228 mm, LK14 L228AD NORMEL

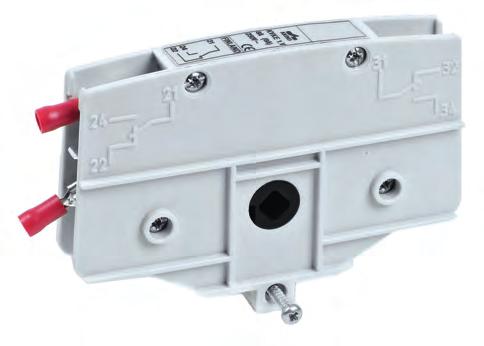

95 NORMEL Hjälpkontakter - KVKE, VKA & QSA Hjälpkontakter för brytare. Beskrivning Märkström Anm. Beteckning E-nr För brytare VKE/KVKE 10 A 1 CO KVKE1V För brytare VKE/KVKE 10 A 2 CO KVKE2V För brytare VKA _ A 1 CO VKAC1V För brytare VKA _ A 2 CO VKAC2V För brytare QSA 10 A 1 CO NHK För hjälpkontakter till brytare typ Dumeco - DMV kontakta Eldon. NLB Lastbrytare Insatser bestående av lastbrytare och PEN monterade på på montageplåt inkl. med axel, vred och täckplåt. Terminaler för inkommande fas ledare ingår ej utan beställs separat efter typ av ansluten ledare. Terminal anslutning ovansida brytare ingår (utgående ledare) avsedda för anslutning av Cu ledare alt. plattkabel, typ NIS. Modul HM Bredd mm Ink. ansl. Ansl. Cu PE-N Ansl. bar area (Cu) ut Märkström ACC22 Brytare Beteckning E-nr Skena mm² 250 A VKA3250 NLB Skena mm² 250 A VKA3250 NLB Skena mm² 400 A DMV400 NLB Skena 2X mm² 400 A DMV400 NLB Skena 2X95 2x400 mm² 1000 A DMV1000 NLB För val av inkommande terminaler, se kopplingsmateriel och tabeller. OBS! Data och utförande enligt ovan tabell gäller fr.o.m. hösten NORMEL 95

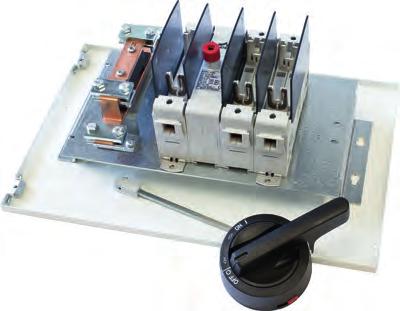

96 NORMEL NLK Lastbrytare med säkring Insatser bestående av lastbrytare med säkring samt PEN monterade på montageplåt inkl. axel, vred och täckplåt. Terminaler för inkommade fas ledare ingår ej utan beställs separat efter typ av ansluten ledare. Terminalanslutning ovansida brytare ingår (utgående ledare) avsedda för anslutning av Cu ledare alt. plattkabel. typ NIS. Modul HM Bredd mm Ink.ansl.(Cu) PE-N Ansl. bar area (Cu) ut Märkström AC22 Brytare Beteckning E-nr mm² 95 mm² 70mm² 160 A/00 KVKE3160 NLK mm² 95 mm² 70 mm² 160 A/00 KVKE3160 NLK mm² 95 mm² 70 mm² 2 st 160 A/00 KVKE3160 NLK Fana 95 mm² 400 mm² 400 A/2 KVKE3400 NLK XFana 2x400+2x95 2x400 mm² 630 A/3 KVKE3630 NLK563* För val av inkommande terminaler, se kopplingsmateriel och avsedda tabeller. NLK563 går ej in bakom ND-dörr. OBS! Data och utförande enligt ovan tabell gäller fr.o.m. hösten NLK Servisapparater Insatser, NLK, för Servismatning Insatser bestående av lastbrytare med säkring samt PEN i servisutförande enligt SS och IBL. Klämmor för Al/Cu för samtliga inkommande ledare. Utgående ledare för Cu. Vid Al ledare se tillbehör och kapitel kopplingsmateriel. Ink ansl. Al/Cu Modul HM Bredd mm PE N Ink ansl. Al/Cu Utg.ansl. Cu Märkström Storlek Beteckning E-nr mm² 150 mm² 150mm² 70 mm² 160A/ A/00 NLK mm² 150 mm² 150 mm² 70 mm² 160A/ A/00 NLK mm² 240 mm² 300 mm² 400 mm² 250A/1 250 A/1 NLK mm² 240 mm² 300 mm² 400 mm² 250A/1 250 A/1 NLK mm² 300 mm² 2x300 mm² 400 mm² 2 st 250A/1 250 A/1 NLK OBS! Data och utförande enligt ovan tabell gäller fr.o.m. hösten NORMEL

97 NORMEL NTR Insatser för mättransformatorer Inklusive frontram med låsbar lucka och plombersats. Beskrivning Modul HM Bredd mm Beteckning E-nr Insats för transf. 400 A, skena 20x5 mm NTR Insats för transf. 400 A, skena 20x5 mm NTR Insats för transf. 800 A, skena 40x8 mm NTR NMS Insatser för elmätare För transformator- och direktmätning. Plats för elverkets plint inklusive frontram med låsbar lucka och plombersats. Beskrivning Modul HM Bredd mm Beteckning E-nr Mätartavla storlek NMS NORMEL 97

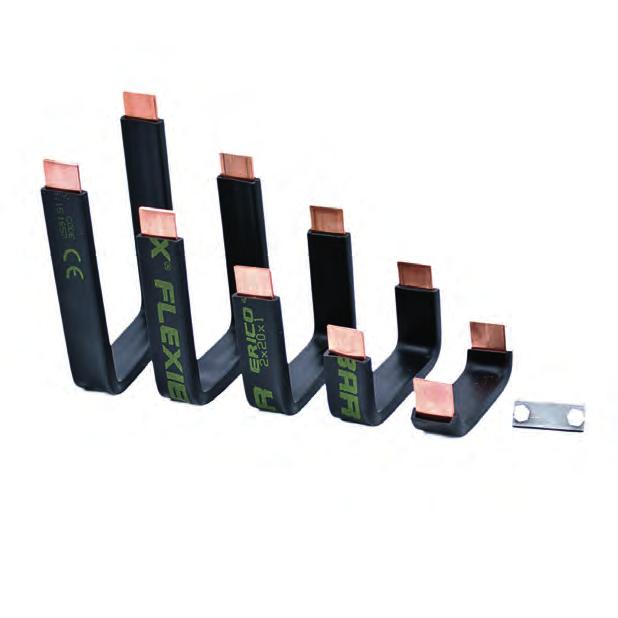

98 NORMEL NSS Vertikala samlingsskenor Vertikalt skensystem, kan byggas i NK och NKD. 5 st C-formade kopparskenor, skenhållare och anslutningsklämmor. Modul HM Skenor Klämmor för 35 mm² Beteckning E-nr 8 5x400A 15st NSS508A x400A 20st NSS510A x400A 25st NSS512A NUS Överkopplingssats För sammankoppling och strömutjämning vid dubbelt skensystem. Beskrivning Beteckning E-nr Beteckning avser 5st tillpassade flexibla strömskenor samt 10st klämmor NUS5A NORMEL

99 NBS Beröringsskydd för horisontellt skensystem NORMEL Av transparent plast. Fästes mellan två hållare, NSH20, och täcker hela kapslingsbredden. Beskrivning Modul HM Anm. Beteckning E-nr Längd 360mm 2 Längd 360mm NBS Längd 500mm 2 Längd 500mm NBS NBS Beröringsskydd för vertikalt skensystem Av transparent plast, fästes mellan två hållare och täcker en begränsad del av skenlängden. BeskrivningModul HM Modul HM Beteckning E-nr Mitt-del, längd 250mm 2 NBS Änd-del, längd 405 mm 3 NBS NORMEL 99

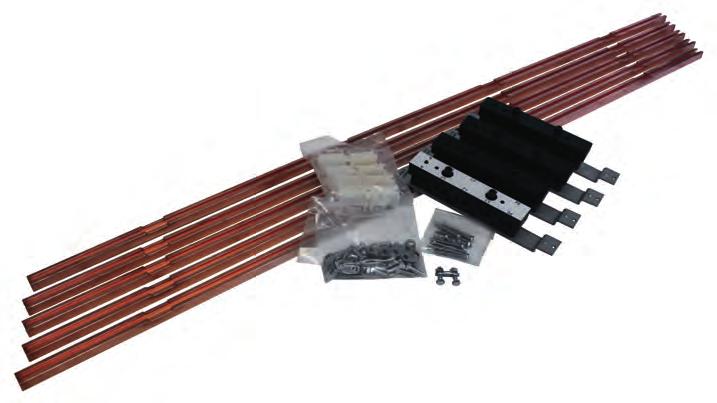

100 NORMEL NSS Kopparskenor Cu-skenor för horisontellt skensystem C-formad kopparskena. Skenans längd är summan av samtliga breddmått för kapslingar minus 30 mm. Erfoderligt antal klämmor beställes separat. Önskad längd anges vid beställning. Beskrivning 1x800 A Beteckning NSS20 NAK Anslutningsklämmor för samlingsskenor För strömskenor NSS20. Leveransenhet om 10 st klämmor. Beskrivning Anm. Beteckning E-nr För NIS640/924/948 och mjukledare mått mellan hål 9,5mm NAK För NIS2030/2060 och mjukledare mått mellan hål 20,5mm NAK NORMEL

101 NORMEL NSH Skenhållare för horisontellt Horisontellt skensystem, kan byggas i kapsling NK. Hållare för C-formade kopparskenor med plats för 5 st skenor. Leveransenhet om 1 st skenhållare. Modul HM För skenor Beteckning E-nr 2 5X800A NSH NOS Överkopplingssats För utbyggnad av befintligt skensystem, NSS20. Leveransenhet om 5 st skarvskenor och fästdetaljer. Beskrivning Anm. Beteckning E-nr Skarvsats 5x800A NOS NORMEL 101

102 NORMEL KI Insatser Montageplåt instats med DIN-skena för radplintar/kopplingsplintar av valfritt utförande. Jordklämma och 16 mm² jordledare samt montage detaljer ingår. Insatsplåtens höjd/ bredd (mm) Beteckning E-nr 190/200 KI /250 KI /300 KI KIU Kopplingsplintar Insatser för kopparledare (Cu) Antal ledare Jfb-skarv Mont.plåt HxB Åtdragningsmoment Max ansl/klämma Beteckning E-nr 4 3x35 182x195 2Nm 4x35 mm² KIU x95 182x195 9Nm 4x95 mm² KIU x35 182x195 2Nm 4x35 mm² KIU x95 182x240 9Nm 4x95 mm² KIU NORMEL

103 NORMEL KIUU Insatser Insatserna med 4 st kopparskenor monterade på isolerade hållare och med en jordklämma för max. 3x95 mm². Kan anslutas direkt med kabelsko alternativt kompletteras med GR, TAK, TCD eller KKL klämmor för anslutning av Al eller Cu ledare. Kopplingsklämma Cu/Al Ström/-spänning Mont.plåt HxB Fasskena dim. (mm) Beteckning E-nr GR185/ TC A 182x205 1x5x20 KIUU GR300/TAK300, TCD A 220x260 1x5x25 KIUU GR300/ TAK A 260x410 2x5x25 KIUU NKE Kopplingsplint Grå radplint/kopplingsplint för Al- eller Cu-ledare. NKE61, 62, 66 och 67 kan monteras på DIN-skena. Övriga modeller enbart för skruvmontage. Enkelklämma Anslutningsarea Cu Anslutningsarea Al Mått Lx B x D (mm) Åtdragningsmoment Beteckning E-nr 2, x18x43 10 NKE x24x49 14 NKE x29x59 24 NKE x47x68 40 NKE Dubbelklämma Anslutningsarea Cu Anslutningsarea Al Mått Lx B x D (mm) Åtdragningsmoment Beteckning E-nr 2x2,5-50 2x x30x43 10 NKE x x x41x49 14 NKE x x x51x59 24 NKE x x x64x68 40 NKE NORMEL 103

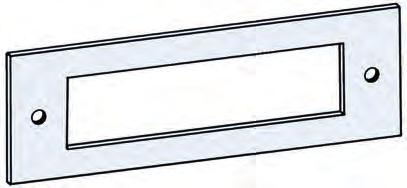

104 NORMEL NKIS Packningssats Används som skärm mellan två stycken NKI-kapslingar. Skärmen snäpps enkelt på plats och består av 2 mm tjock transparent polykarbonat. Beskrivning Beteckning E-nr Skärm för NKI-kapsling med längden 126 mm på öppningen Skärm för NKI-kapsling med längden 222 mm på öppningen NKIS NKIS Packning för att bibehålla kapslingsklass IP55 vid sammanbyggnad av kapslingarna NGD och NKD. Beskrivning Beteckning E-nr För en utbrytningsöppning till NGD NGDP För en utbrytningsöppning till NKD NKDP Låstillbehör KGNS Nollutrustning KGNS (ingår i NPB) Beskrivning Passar till Beteckning E-nr Montagesats av lås med mejselspår NTPG NTPGL Lås m. T-handtag förkrom. ND, NTPG Nyckel till lås st/förp. ND, NTPG EK2233 T-handtag. Svart plast NGD,NKD ALT Lås m. T-handtag. Förkrom. NGD,NKD ALT Nyckel till lås ALT st/förp. NGD,NKD C21323 Låshus för ASSA cylinder NGD,NKD Komplett PEN-utrustning bestående av skruvanslutningsklämmor för montage på DIN-skena. Beskrivning: PE: 1 st 16 mm² Övriga 6 mm² N: 1 st 16 mm² Övriga 6 mm² Längd Antal PE+N Antal PE+N Beteckning E-nr x 12 st 2 x 12 st KGNS x 18 st 2 x 18 st KGNS x 24 st 2 x 24 st KGNS x 36 st 2 x 36 st KGNS x 53 st 2 x 53 st KGNS x 70 st 2 x 70 st KGNS NORMEL

105 NORMEL DRK Bygelklämmor NSK Avskärmningar mellan insatser Klämmor för PE- och N-skenor, NPC och NPD samt inkommande på NPB/KGNS/NNI. Ansl. area Bredd mm Förp. Beteckning E-nr 1x st DRK x st DRK x st DRK x st DRK x st DRK Av transparent plast, för horisontell avskärmning. Form 4. Djup: Bredd mm Beteckning E-nr 120x220 mm 360 NSK x220 mm 500 NSK Skenhållare för nollutrustning NFMS DIN-skenor Extra skenhållare för NPC och NPD vid delning av N-skena. (KGNH) Extra skenhållare för NPB, NNI och KGNS. (HKGNS-10) Beskrivning Förp. Beteckning E-nr Skenhållare 10 KGNH Skenhållare 10 HKGNS DIN-skena, PP0735, för montage på främre montagenivån i en Normelkapsling. 10 st/förp. Beskrivning Beteckning E-nr L = 353mm NFMS L = 493mm NFMS NORMEL 105

106 NORMEL NFR Plomberdetaljer Brytarförreglingar För horisontell eller vertikal förregling mellan två lastbrytare, NLB och NLK. OBS! Endast för gamla brytare Eaton/Holec. Beskrivning Beteckning E-nr För lastbrytare t o m 400 A lastbryt. med säkring 160 A För lastbrytare 800 A och lastbryt m. säkr A NFR1A NFR2A Beskrivning Anm. Beteckning E-nr För skruv i frontplåt 2 st NLD För lås i NTPG och ND Plombersats inkl. standardlås HLD NIS Flexibla strömskenor NLS Kantskyddslist Isolerande, laminerade. Beskrivning Dimensioner Förp. Beteckning E-nr Svart, 125 A 6x4 mm 10x2 m NIS640S Svart, 125 A 9x2,4 mm 10x2 m NIS924S Svart, 200 A 9x4,8 mm 10x2 m NIS948S Svart, 250 A 20x3 mm 5x2 m NIS2030S Svart, 400 A 20x6 mm 5x2 m NIS2060S Passar för kabelgenomföringar i sidor och bakstycke. Beteckning avser 10 st. Beskrivning Beteckning E-nr Längd 0,5 m NLS NORMEL

107 NORMEL Yttre fästjärn Beteckning avser en sats om 4 st. TB Täckbrickor Beskrivning Beteckning E-nr Monteras i bakstyckets fästhål. rostfri FR För montering på 50mm distans från väggen NFD Halogenfria och självslocknande täckbrickor för 45 mm normslits. TB4x och TB13x kan delas per halv modul. Övriga avsedda för delning med klippverktyg. TB4MG och TB4MV är tillverkade av polyamid och har en unik fastsättningsteknik som gör att de kan låsas i normslitsen och som gör dem säkrade mot att kunna demonteras från utsida kapsling. RAL-nr Anm. Beteckning E-nr RAL7035 Grå, avser 1st platta, 4M TB4MG RAL9010 Vit, avser 1st platta, 4M TB4MV RAL7035 Grå, avser 1st platta, 13M TB13G RAL9010 Vit, avser 1st platta, 13M TB13V RAL7035 Grå, avser 1st platta, 26M TB26G RAL7035 Grå, 1 Meter TB1000G TB26G & TB1000G har slät yta. Kapas med verktyg. NIH Insatshållare för apparatskåp NML Märklist Används som hållare för Normel-insats på montageplåt i t ex apparatskåp. Höjd: 2 moduler. Insatsbredd (mm) Beteckning E-nr 500 NIH Självhäftande märklist anpassad för teckenskyltar av typ NPS. Beskrivning Förp. Beteckning E-nr Längd 320 mm 10 st NML Längd 464 mm 10 st NML Längd 1000 mm 10 st NML NORMEL 107

108 NORMEL NPS Teckenskyltar Siffror och bokstavstecken för uppmärkning av elcentraler och fördelningar. Används tillsammans med märklist av typ NML. * Artikel nummer levereras enl. angiven förpackningsstorlek. Bredd mm Förp. Anm. Beteckning E-nr 6 50st* Siffra 1 NPS st* Siffra 1 NPS1A st* Siffra 2 NPS st* Siffra 3 NPS2A st* Siffra 3 NPS st* Siffra 4 NPS3A st* Siffra 4 NPS st* Siffra 5 NPS st* Siffra 6 NPS st* Siffra 7 NPS st* Siffra 8 NPS st* Siffra 9 NPS st* Siffra 0 NPS st* Bokstav A NPSA st* Bokstav B NPSB st* Bokstav C NPSC st* Boksatv D NPSD st* Bokstav E NPSE st* Bokstav F NPSF st* Bokstav G NPSG st* Bokstav H NPSH st* Bokstav I NPSI st* Bokstav J NPSJ st* Bokstav K NPSK st* Bokstav L NPSL st* Bokstav M NPSM st* Bokstav N NPSN st* Bokstav P NPSP st* Bokstav Q NPSQ st* Bokstav R NPSR st* Boklstav S NPSS st* Bokstav T NPST st* Bokstav U NPSU st* Bokstav X NPSX st* Bokstav Ö NPSÖ st* Vit, utan tecken NPS1000V st* Transparent NPS1000T st* Text, Jordfelbrytare NPSJF st* Text, Huvudbrytare NPSHB st* Vit, utan tecken, 1/3M NPS1/3MV st* Vit, utan tecken, 1M NPS1MV st* Vit, utan tecken 2M NPS2MV st* Vit, utan tecken, 3M NPS3MV x18 3st* Nummerremsa 1-12 NPS x8 3st* Nummerremsa NPS x8 3st* Nummerremsa NPS NORMEL

109 NORMEL SERVISER Serviscentraler, för anslutning av elverkens inkommande kablar, beskrivs i Svensk Standard SS och i SS (IBL). Kraven är till stor del ställda av elverken, speciellt när det gäller att enkelt kunna lägga in och ansluta serviskablar. Vid parallell inmatning skall en tillkommande kabel kunna anslutas när centralen är i drift. Dessutom skall delar, som leder omätt ström, vara avskilda från övriga delar och plomberbara. Det finns tre typer av serviscentraler när det gäller inmatningens storlek: Typ 1: 63 A inmatning mm² Cu/Al Typ 2: 125 A inmatning mm² Cu/Al Typ 3: 250 A inmatning mm² Cu/Al Utgåva 3 ( ) av servisstandarden anger också beteckningar för möjlig utbyggnad: Andra siffran anger utbyggnad av inmatning. Vid mer än två servisledningar fordras en gemensam huvudbrytare. Tredje siffran anger utbyggnad med utgående huvudledning. Vid mer än en mätning fordras huvudbrytare och mätarsäkring för varje mätning. komplett beskrivning: Servisinmatning Utg. Huvudledning typ 100: 63 A - kan ej ökas Ingen ny typ 101: 63 A - kan ej ökas ny huvud- ledning typ 110: 63 A - ökas till 125 A Ingen ny typ 111: 63 A - ökas till 125 A ny huvud- ledning typ 200: 125 A - kan ej ökas Ingen ny typ 201: 125 A - kan ej ökas ny huvud- ledning typ 210: 125 A - ökas till 250 A Ingen ny typ 211: 125 A - ökas till 250 A ny huvud- ledning typ 300: nx250 A - kan ej ökas Ingen ny typ 301: nx250 A - kan ej ökas ny huvud- ledning typ 310: nx250 A - ökas med 250 A Ingen ny typ 311: nx250 A - ökas med 250 A ny huvud- ledning Typ 2 Utförandet i NORMEL framgår av ritning. Elverken har provmonterat och godkänt centralerna. Vid 125 A inmatning används NLK316 med bygghöjd 3 moduler. Insatsen kan därför bytas mot den större NLK325, 250A. Insatserna monteras 1,5 moduler från botten- (topp)plåt. Om kapslingen är försedd med sockel används öppen gavel NFG 3. Typ 3 Utförandet i NORMEL framgår av ritning. Elverken har provmonterat och godkänt centralerna. Insats NLK5125 innehåller en brytare med säkring 250 A. Den placeras med två moduler från botten-(topp)plåt. Om kapslingen är försedd med sockel används öppen gavel, NFG5. NLK5125 är bestyckad med klämmor, monterade på förlängda skenor, för inmatning nedifrån. Om servisledningen kommer uppifrån flyttas skenbitar och klämmor från brytarens undersida, till översidan. Beröringsskydden av plast flyttas också. Insatsen skall inte vändas. Över, alternativt under NLK5125, placeras ett skenpaket, NSS20, för sammankoppling av två eller tre inmatningar. Vid fallet med en ny inmatningsenhet som kan utökas till två, används ytterligare en NLK5125. Alla delar utom monteringsplåt och ram flyttas över till den befintliga insatsen. Brytaren ansluts till skenpaketet. Under monteringen måste spänningen naturligtvis vara bruten. Efter det att enheten monterats kan elverket lägga in nästa kabel utan att spänningen bryts till den befintliga kabeln. Detta tillgår så att täckplåten, NTP52 intill brytaren tas bort, liksom beröringsskyddet av plast över den nya inmatningen. Brytarinsatsens beröringsskydd tas inte bort. Den nya kabeln ansluts på brytarens förlängda skenor, som når ned till NTPutrymmet. Efter att anslutning gjorts och beröringsskydd och NTP-plåt återställts kan den nya kabeln spänningssättas och servisbrytaren slås till. Vid fallet med två inmatningar, som kan utökas till tre, används också två stycken NLK5125 enligt ovan. Normalt monteras en huvudbrytare från början, eftersom den behövs efter utökningen. Det måste också finnas plats på väggen för en ny kapsling för tredje inmatningen, NLK325 i 400 mm bred kapsling. Se bifogad ritning. OBS! Det är viktigt att man tillgodoser kravet på plats för att ansluta inkommande och utgående ledningar. Se även tips för lättare montage i NORMEL som finns i katalogen. Färdigmonterade serviser Serviscentraler, typ 2 och typ 3, utan strömtrafomätning och med varierat antal omätta utgående grupper, finns upplagda i katalog och lager komplett färdigmonterade med ingående apparater och inre förbindningar. Säkringsmaterial ingår ej. 05. NORMEL 109

110 NORMEL NBL Serviser Färdigmonterade Serviser Teknisk Data Beskrivning: Inmatningsenheter för: 125 A och 250 A Typ 2 och Typ 3 Utgående grupper: 63 A omätt Kopplad för: TN -S (5-ledarsystem) Kapslingsklass: IP20, IP44 med dörr Mått (HxBxD) Mätn. strömtr. Servis inmatn. 3-pol. Utg. gr. omätt3-pol Beteckning E-nr 1360x400x220 1st 125A 5 st 63 A NBL x400x220 1st 250A 5 st 63 A NBL NORMEL

111 Servis typ 2 NORMEL Servis, typ A, en mätanordning Servis typ A, flera mätanordningar Servis, typ A, en mätanordning Servis typ A, flera mätanordningar 05. NORMEL 111

112 Servis typ 3 NORMEL Servis, typ A, en mätanordning Servis, typ 310 2x250 A, en mätanordning NORMEL

113 Servis typ 3 NORMEL Servis, typ A, en mätanordning Servis, typ 311 2x250 A, en mätanordning Tabell för anslutningsklämmor 05. NORMEL 113

114 NORMEL Beteckning Apparat Klämma apparat Klämma N Klämma PE Klämmor som passar apparat Klämmor som passar N NLB316 VKA3250VS ned- - upp- GR185 NLB516 VKA3250VS ned- - upp- GR185 NLB332 DMV400 ned- - upp- GR300 NLB532 DMV400 ned- - upp- GR300 NLB563 DMV1000 ned- - upp- 2xGR300 NLK316 KVKE3160 ned- KKL1X150T2 upp- klämma 70mm² NLK516 KVKE3160 ned- KKL1X150T2 upp- klämma 70mm² NLK3116 KVKE3160 ned- klämma 70mm² upp- klämma 70mm² NLK5116 KVKE3160 ned- klämma 70mm² upp- klämma 70mm² NLK5216 KVKE3160 ned- klämma 70mm² upp- klämma 70mm² NLK325 KVKE3250 ned- TAK300 upp- GR300 NLK525 KVKE3250 ned- TAK300 upp- GR300 NLK5125 QSA250N ned- TAK300 upp- GR300 NLK540 KVKE3400 ned- - upp- GR300 N LK563 KVKE3630 ned- - upp- 2xGR300 NKSB316 OFAXOOA3 ned- GR70 upp- GR70 NKSB516 OFAXOOA3 ned- GR70 upp- GR70 NKSB3216 OFAXOOA3 ned- GR70 upp- GR70 NKSB5216 OFAXOOA3 ned- GR70 upp- GR70 NKSB325 OFAX1A3 ned- GR300 upp- GR300 NKSB525 OFAX1A3 ned- GR300 upp- GR300 ned- överfall 95mm² upp- överfall 95mm² ned- överfall 95mm² upp- överfall 95mm² ned- överfall 95mm² upp- överfall 95mm² ned- överfall 95mm² upp- överfall 95mm² ned- - upp- 2xGR300 ned- KKL1X150 upp- överfall 95mm² ned- KKL1X150 upp- överfall 95mm² ned- överfall 95mm² upp- överfall 95mm² ned- överfall 95mm² upp- överfall 95mm² ned- överfall 95mm² upp- överfall 95mm² ned- KKL1X240 upp- överfall 95mm² ned- KKL1X240 upp- överfall 95mm² ned- TAK300 upp- GR300 ned- överfall 95mm² upp- överfall 95mm² ned- - upp- 2xGR300 ned- överfall 95mm² upp- överfall 95mm² ned- överfall 95mm² upp- överfall 95mm² ned- överfall 95mm² upp- överfall 95mm² ned- överfall 95mm² upp- överfall 95mm² ned- överfall 95mm² upp- överfall 95mm² ned- överfall 95mm² upp- överfall 95mm² ned- överfall 95mm² upp- överfall 95mm² ned- överfall 95mm² upp- överfall 95mm² ned- överfall 95mm² upp- överfall 95mm² ned- överfall 95mm² upp- överfall 95mm² ned- överfall 2x95mm² upp- överfall 2x95mm² ned- KKL1X95 upp- överfall 95mm² ned- KKL1X95 upp- överfall 95mm² ned- överfall 95mm² upp- överfall 95mm² ned- överfall 95mm² upp- överfall 95mm² ned- överfall 95mm² upp- överfall 95mm² ned- KKL1X150 upp- överfall 95mm² ned- KKL1X150 upp- överfall 95mm² ned- TAK300 upp- överfall 95mm² ned- överfall 95mm² upp- överfall 95mm² ned- överfall 2x95mm² upp- överfall 2x95mm² ned- överfall 95mm² upp- överfall 95mm² ned- överfall 95mm² upp- överfall 95mm² ned- överfall 95mm² upp- överfall 95mm² ned- överfall 95mm² upp- överfall 95mm² ned- överfall 95mm² upp- överfall 95mm² ned- överfall 95mm² upp- överfall 95mm² GR185 KKL1X95, KKL1X150 KKL1X240TM GR185 KKL1X95, KKL1X150 KKL1X240TM GR300, TAK300 (TCD185 m. skena) GR300, TAK300 (TCD185 m. skena) 2xGR300 2xTAK300 KKL1X120T2 KKL1X150T2 KKL1X120T2 KKL1X150T2 KKL1X120T2 KKL1X150T2 KKL1X120T2 KKL1X150T2 KKL1X120T2 KKL1X150T2 TAK300 TCD185 TAK300 TCD185 TAK300 TAK300 TCD185 2xGR300 2xTAK300 TC70 TC70 TC70 TC70 TAK300 TAK300 GR185, TC120 KKL1X95, KKL1X150 KKL1 X240 GR185, TC120 KKL1X95, KKL1X150 KKL1X240 GR300, TAK300 TCD185 GR300, TAK300 TCD185 2xGR300 2xTAK300 GR185, TC120 KKL1X95, KKL1X150 GR185, TC120 KKL1X95, KKL1X150 GR185, TC120 KKL1X95, KKL1X150 GR185, TC120 KKL1X95, KKL1X150 GR185, TC120 KKL1X95, KKL1X150 GR300, TAK300 TCD185 GR300, TAK300 TCD185 TAK300 GR300, TAK300 TCD185 2xGR300 2xTAK300 GR185, TC120 KKL1X95 GR185, TC120 KKL1X95 GR185, TC120 KKL1X95 GR185, TC120 KKL1X95 TAK300 TAK300 Klämma E-nummer Kabel/ Area Åtdrag.mom. Nm GR Cu 10-95mm² M10Nm GR Cu mm² M22Nm GR Cu mm² M31Nm KKL1X AI/Cu 16-95mm² M12Nm (16-50)mm², M22Nm (70-95)mm² KKL1X120T AI/Cu mm² M12Nm (16-50)mm², M22Nm (70-120)mm² KKL1X AI/Cu mm² M12 (25-50)mm², M22Nm (70-95)mm², M35Nm ( )mm² KKL1X150T AI/Cu mm² M12 (25-50)mm², M22Nm (70-95)mm², M35Nm ( )mm² KKL1X AI/Cu mm² M25Nm (35-120)mm², M50Nm ( )mm² KKL1X240TM AI/Cu mm² M25Nm (35-120)mm², M40Nm ( )mm² TC70-3 (fp om 3st) AI/Cu 10-70mm² (förformad 95mm²) M20Nm (10-95)mm² TC120-3 (fp om 3st) AI/Cu mm² (förformad 150mm²) M20Nm (10-70)mm², M25Nm (95-150)mm² TAK300-3 (fp om 3st) AI/Cu mm² M25Nm (50-70)mm², M40Nm (95-300)mm² TCD185-3 (fp om 3st) AI/Cu 2//50-185mm² M20Nm (50-185)mm² NA AI/Cu 10-70mm² M3Nm (10-70)mm² NORMEL

115 NORMEL 05. NORMEL 115

116 HPK - HELPLÅTKAPSLAT ELMATERIEL HPK - HELPLÅTKAPSLAT ELMATERIEL HPK - HELPLÅTKAPSLAT ELMATERIEL

117 HPK - HELPLÅTKAPSLAT ELMATERIEL SÄKRINGSCENTRALER s.121 Gängsäkring, automat och knivsäkringslådor BRYTARSKÅP s.127 Lastbrytare, säkringslastbrytare SERVISLÅDOR s.131 Inmatningsenheter för serviser FÖRDELNINGSSKÅP s.134 Fördelnings-, kopplingsoch anslutningslådor MÄTCENTRALER s.137 Transformatorlådor Mätarskåp Tillbehör s.141 Samlingsskenor, skensystem KAPSLINGSSKÅP s.138 Tomma lådor Stagningsflänsar, bussningar Skarvdon för skensystem Fästdetaljer Lås, plombering Kopplingstabeller, klämmor FÖRDELNINGSINSATSER s.139 Kopplingsinsatser Insatser för plintar och klämmor 06. HPK - HELPLÅTKAPSLAT ELMATERIEL 117

118 HPK - HELPLÅTKAPSLAT ELMATERIEL HPK Helplåtkapslat elmateriel IP43 HPK är ett komplett fördelningssystem, TTA (Type Tested Assembly) enligt SS-EN , vilket innebär att Eldon: Via Intertek Semko AB har genomfört alla de tester som krävs för att systemet ska vara godkänt. Har tillverkningskontroll i sin organisation i enlighet med LVD (Lågspänningsdirektivet) Utför prövning av materiel enligt aktuell standard, t ex allkontroll. Utarbetar tekniskt underlag. Utfärdar EG-försäkran. CE-märker materiel med avseende på LVD och EMC. Förvarar sin dokumentation. Utfärdar anvisningar på svenska om hur materielen skall hanteras, sättas ihop och bestyckas för att gällande standard skall uppfyllas. Anvisningarna kan även omfatta regler om hur monteringen skall utföras och hur apparaterna skall koordineras avseende EMC. Har produktansvaret för materiel mot tillverkaren (byggaren) HPK - HELPLÅTKAPSLAT ELMATERIEL

119 HPK - HELPLÅTKAPSLAT ELMATERIEL HPK Helplåtkapslat elmateriel Beprövat och gediget elkapslingssystem Skåp med kompletta insatser Gammalt går att förena med nytt Upp till 630A termisk märkström Delbara flänsar för servisingångar 06. HPK - HELPLÅTKAPSLAT ELMATERIEL 119

120 HPK - HELPLÅTKAPSLAT ELMATERIEL HPK - teknisk information Brytförmåga För ingående lastbrytare redovisas brytförmåga vid AC22, blandad last. Brytarna har även data för AC23, induktiv last. Se datauppgifter för resp. typ. För dvärgbrytare anges brytförmåga i resp. apparats datauppgifter. Provningsbestämmelser och standarder Kopplingsutrustning byggd enligt ELDONs anvisningar uppfyller kraven ielsäk-fs, Starkströmsföreskrifter. Innebär att såväl komplett utrustning som ingående komponenter uppfyller kraven i tillhörande standarder: SS-EN Kopplingsutrustningar SS-EN Lastbrytare SS-EN Kapslingsklasser SS-EN Säkringar Dimensioneringsregler Enheternas angivna överföringsförmåga (märkström) enligt gällande standarder under förutsättning att lufttemperaturen som omger utrustningen är högst 40 C. Dock högst 35 C som medelvärde under ett dygn. Observera att dvärgbrytare för bostäder är dimensionerade för en omgivande lufttemperatur av högst 30 C. Säkringar Vid dimensionering bör säkringar inte belastas högre än 90% av säkringens märkström och inte högre än 80% vid kontinuerlig drift. Motsvarande gäller för dvärgbrytare i kompaktmonteringar. Sammanlagringsfaktorer Vid belastning av utgående grupper gäller följande sammanlagringsfaktorer (enligt SS- EN ) för såväl gruppcentralernas konstruktion som anläggningens dimensionering. Antal 3-poliga Sammanlagrings-faktor grupper Insatser Apparaterna levereras kompletta med färdiga insatser. Säkringscentralerna är vändbara 180 och monterade på 20 mm avstånd till botten. Utförande Skåp av 1,2 mm stålplåt. Ytbehandlade med värmehärdande pulverlack (RAL7032) och strukturerad yta. Kapslingsskåpsmodul Modulen avser hela multiplar av 55 mm för skåpets höjd- och breddmått. Kapslingsskåpsklass IP43 (beröringssäkert och strilsäkert utförande enl. SS-EN ). Lock Fastskruvade eller gångjärnsupphängda. Gångjärnen är fastsatta med invändiga skruvar, som lossas då locket skall tas bort för kompletterande arbeten eller vändas 180. Monteringsutrymme Skåpets dagöppning är lika med det utvändiga höjd och breddmåttet minus 33 mm. Fritt byggdjup från insatsplåt = utvändigt djup minus 17 mm. Sammanbyggnad De helt släta sidorna med plana flänsytor ger centralen en kompakt och funktionell form. Vid sammanbyggnad med avsedda mellanflänsar, blir mellanrummet mellan två skåpsidor ca 4 mm. Placering av fästhål Fästhålen (Ø 7 mm) är placerade med sitt centrum 25 mm från vertikal resp. horisontell yttersida. Prägling i skåpets botten ger luftspalt mot underlaget. Leverans Skåpen levereras exkl. smältproppar, propphuvar, passdelar och flänsar. Rätt till konstruktionsändringar förbehålles. Leverans i förpackning om 1 st om ej annat anges HPK - HELPLÅTKAPSLAT ELMATERIEL

121 HPK - HELPLÅTKAPSLAT ELMATERIEL HPK - teknisk information HPK system 630A Fördelningslådor Upp t.o.m. 630 A termisk märkström utgörs huvudfördelningen av samlingsskenssystem eller kopplingsinsatser i separata fördelningsskåp HFU. Härmed tillgodoses kravet på kraftigare förbindningar vid högre ström. Skarvning av samlingsskenor, se Skarvdon under tillbehör Huvudströmbanor Som huvudledningar kan antingen mjuka ledningar eller runda kopparskenor användas, allt efter önskad belastningsförmåga och kortslutningshållfasthet. Skenorna i systemet är upplagda med 38 mm ccavstånd mellan fasskenorna och 35 mm från noll- resp. jordskena. Kopplingsklämmorna placeras på skenorna i ordning N-L1-L2-L3 diagonalt uppifrån vänster och skyddsjord nederst till vänster. Se bild i kapitel UNIK. Kopplingsinsatserna finns för såväl 4- som 5-ledarsystem Huvudströmbanor av mjuka isolerade ledningar uppbärs av avgreningsklämmor monterade på insatsplåtar och stagas mellan lådorna med mellanfläns SMH21. Samlingsskenor av rund kopparstång uppbärs av bärfläns SM21 resp. ändflänsar SÄM21. På skenorna placeras kopplingsklämmor KK för avgrening. Samlingsskenornas längd är summan av samtliga breddmått för kapslingsskåp med tillägg av 4 mm för varje mellanrum för stagningsfläns (kapslingsmellanrum). Toleransområde, minus 10 mm. PE-N SKENA Gruppcentralerna är utrustade med byggbar PE-N utrustning, komplett enl. starkströmsföreskrifterna ELSÄKFS. Levereras som 5-ledarsystem i huvudledning. Noll- och skyddsledarskenorna i 3- pol. centraler kan utökas med anslutningar för gruppledningar motsvarande max. antal 1-pol.grupper, med tillbehörsklämma DRK116. HPK kompakt 250 HPK kompaktfördelning har anpassats till användning för mindre centraler. För detta används en fördelningslåda HFL327, 330x275x180 mm, alternativt HFL333, 330x330x180mm. Inmatning 250 A måste fördelas åt två håll med max 160 A åt vardera hållet. För stora centraler kan fördelning byggas i HFU-lådor som tidigare. Bygg ut, bygg om eller förnya med HPK HPK-programmets måttmodul passar i de flesta fall ihop med befintliga äldre centraler av olika fabrikat! Den största fördelen är att flänsöppningarnas placering, räknat från centralens underlag, vanligtvis stämmer överens! Det går att förena gammalt med nytt! B Ø C d b D V A B D A C b d V Ø FL FL ,5 FL ,5 06. HPK - HELPLÅTKAPSLAT ELMATERIEL 121

122 Flänsschema storlek och placering HPK - HELPLÅTKAPSLAT ELMATERIEL A B C D E F G H I J K L M N O P Q R S T Max ledningsarea: 25A 63A HGBH Faser, mm², in/ut 50/10 35/35 50/10 Överkopplingsfaser PEN, mm², in/ut 35/10 35/16 35/10 Märkström: GII - 25A, GIII - 63A Märkspänning: 500V Brytare: 80A, max 35mm² HPK - HELPLÅTKAPSLAT ELMATERIEL

123 HPK Helplåtkapslad Elmateriel HPK - HELPLÅTKAPSLAT ELMATERIEL SS-EN , IP43 HPK fördelningssystemet som klarar att dockas med äldre system. Upp till 630A termisk märkström. Fördelningssystemet för både små och stora behov. Märkdata Termisk märkström: Säkringscentraler HGB, HGC Skensystem Ø 12 mm Skensystem Ø 20 mm Märkisolationsspänning Märkspänning 500 V, 160 A 275 A 630 A 690 V Hz Kortslutningshållfasthet Värden uppnådda vid 50 ka närkortslutningsström: Î Säkring Inmatningsenhet, 250 A 21kA 315A Servisenhet typ 3, inmatning 64kA 4x315A Skensystem Ø 12 mm 36 ka 500 A Skensystem Ø 20 mm 51kA 800A Säkringscentraler 36kA 500A Mättransformator, 300A 30kA 400A Mättransformator, 800A 51kA 800A Mjukledare - KIU 24kA 315A 06. HPK - HELPLÅTKAPSLAT ELMATERIEL 123

124 HPK - HELPLÅTKAPSLAT ELMATERIEL Säkringslådor Max ledningsarea (Cu) A: mm² in 16/ut(10) in 35/ut(35) HKSB Knivsäkringar - 3 pol Knivsäkringar HKSB är utrustade med ramklämmor typ GR för CU-ledare. Vid anslutning av Al-ledare monteras ALD-bleck på ramklämmorna. Delbar fläns-öppning nedtill på storlekar från 160 A. Anslutningsklämmor: 125A & 160A : Cu 95mm², 250A: Cu 400mm² Yttermått HxBxD Patron A Storlek Flänsbild Beteckning E-nr 275x220x A HKSB x275x H HKSB x275x I HKSB HPK - HELPLÅTKAPSLAT ELMATERIEL

125 HPK - HELPLÅTKAPSLAT ELMATERIEL HGB/HGC Säkringscentraler Centralerna är utrustade med komplett PE-N-utrustning för max utgående grupper, där noll- och skyddsledarskenor är bestyckade med bygelklämmor motsv. antalet 1 pol. grupper (25 A) och 3 pol. grupper + 1st (63 A) i centralen. Omkopplingsbar för 4- eller 5-ledarsystem i huvudledningen. Som manöversäkringar vid fjärrvärmemätning och liknande används HSU tillsammans med plomberingsdetaljer, HLD1. Beröringsskydd av isolermaterial. Centralerna levereras med självhäftande gruppschema. Beskrivning Yttermått HxBxD Antal säkringar Flänsbild Beteckning E-nr 3 pol. grupper, gänga II 330x220x150 3x3 B HGB pol. grupper, gänga II 330x275x150 3x4 B HGB pol. grupper, gänga II 330x440x150 3x7 C HGB pol. grupper, gänga III 330x220x150 3x2 B HGC pol. grupper, gänga III 330x275x150 3x3 B HGC pol. grupper, gänga III 330x440x150 3x5 C HGC pol. grupper, gänga II och huvudbrytare, 80A 330x220x150 1x8 B HGBH pol. grupper, gänga II och huvudbrytare, 80A 330x440x150 1x17 C HGBH HPK - HELPLÅTKAPSLAT ELMATERIEL 125

126 HPK - HELPLÅTKAPSLAT ELMATERIEL HGA Normcentraler Utrustade med DIN-skenor för normapparater med komplett PE-N utrustning för max. 1-poliga utgående grupper samt omkopplingsbar för 4- och 5-ledare. Beröringsskydd av isolermaterial. Levereras med självhäftande gruppschema. Mod. Yttermått HxBxD Flänsbild Beteckning E-nr 2x9 330x220x150 B HGA x x275x150 B HGA x18 330x440x150 C HGA HPK - HELPLÅTKAPSLAT ELMATERIEL

127 HSLB Säkringslastbrytare HPK - HELPLÅTKAPSLAT ELMATERIEL Säkringslastbrytare HSLB - 3 pol. storlek kA brytförmåga vid 690V~. Brytorganet är själva smältpatronerna som sitter fästade i brytarens lucka. Patronbyte sker i spänningslöst tillstånd utan speciella verktyg av instruerad personal. PE/N plint för Cu. Anslutningsbar area 70mm² Cu. Yttermått HxBxD Patron A Storlek Flänsbild Beteckning E-nr 330x275x A 00 H HSLB *För anslutning av Al-ledare, NA70, Se tabell för anslutningsklämmor. 06. HPK - HELPLÅTKAPSLAT ELMATERIEL 127

128 HPK - HELPLÅTKAPSLAT ELMATERIEL HSU Gängsäkringar - 3 pol Säkringslådor kompletta med diazedsäkringar och PE-N plint. Beskrivning Yttermått HxBxD Gänga Flänsbild Beteckning E-nr Såkringslåda 3X25A 220x220x150 II B HSU Såkringslåda 3X63A 220x220x150 III B HSU HPK - HELPLÅTKAPSLAT ELMATERIEL

129 HPS/HPSA Lastbrytare HPK - HELPLÅTKAPSLAT ELMATERIEL Lastbrytare A är utrustade med klämmor för Al/Cu ledare på inkommande sida. Utgående klämmor normalt för Cu men kan med komplettering av sk. ALD-bleck (se kopplingsmateriel), anslutas med Al-ledare. Brytarna är låsbara. de levereras med PE-N terminal för 4/5 ledarsystem. Nollterminal för Al/Cu ledare. Delbar flänsöppning nedtill på storlekar från 250 A. Hjälpkontakt som tillbehör. Max ledningsarea: 80A: Cu 35mm², 125A: Cu 50mm², 250A: Al/Cu 150mm², 400A: Al/Cu 300mm², 1000A: Al/Cu 2x300mm² Utskjutande mått för vred: 80A: 20mm, 125A: 41mm, 250A: 58mm, 400A: 66mm, 1000A: 74mm Yttermått HxBxD Märkström Flänsbild Beteckning E-nr 220x220x150 80A A HPS x220x A B HPSA x275x A I HPSA x330x A I HPS x440x A R HPSA HPK - HELPLÅTKAPSLAT ELMATERIEL 129

130 HPK - HELPLÅTKAPSLAT ELMATERIEL HLBK/HLBL Lastbrytare med säkring Lastbrytare med säkring (säkringslast brytare). Samtliga är utrustade med klämmor för Al/Cu ledare på inkommande sida. Utgående klämmor normalt för Cu men kan med komplettering av sk. ALD-bleck (se kopplingsmateriel), anslutas med Al-ledare. Brytarna är låsbara. De levereras med PE-N terminal för 4/5 ledarsystem. Nollterminal för Al/Cu. Delbar flänsöppning nedtill. Hjälpkontakt som tillbehör. Max ledningsarea: 160A: Al/Cu 150mm², 250A: Al/Cu 300mm², 400A: Al/Cu 300mm², 630A: Al/Cu 2x300mm² Prestanda: AC22: 400/690V~ Tillägg för vred: 60 mm Yttermått HxBxD Märkström Storlek Flänsbild Beteckning E-nr 330x275x A 00 H HLBK x330x A 1 I HLBL x330x A 2 I HLBL x440x A 3 R HLBL HPK - HELPLÅTKAPSLAT ELMATERIEL

131 HLBK/HLBL Inmatningsenheter för serviser HPK - HELPLÅTKAPSLAT ELMATERIEL HLBK 125S och HLBL 250S är avsedda som inmatningsenheter för serviser och anpassade till TN-C /TN-S system med Al-ledare. Apparaterna har Al-anslutning på inkommande och Cu-anslutning på utgående sida. Nedre gaveln är delbar för att underlätta inläggning av servis- kabeln. Utrymmet medger anslutning direkt på brytaren och uppfyller elverkens bestämmelser. Hjälpkontakt som tillbehör. Anslutningsarea: HLBK125S: Ink. Al/Cu 150mm², Utg. Cu 70mm² HLBL250S: Ink. Al/Cu 240mm², Utg: Cu 240mm² Yttermått HxBxD Märkström Storlek Flänsbild Beteckning E-nr 440x275x A 00 I HLBK125S x330x A 1 N HLBL250S HPK - HELPLÅTKAPSLAT ELMATERIEL 131

132 HPK - HELPLÅTKAPSLAT ELMATERIEL HFL Fördelningslåda Används vid fördelning upp till 250 A. Innehåller 4 st plintar för anslutning av 4x95 mm² på varje + PE-anslutning. Finns i två storlekar. Anslutningar Yttermått HxBxD Flänsbild Beteckning E-nr 4x4x95 + PE 330x275x180 S HFL x4x95 + PE 330x330x180 S HFL HPK - HELPLÅTKAPSLAT ELMATERIEL

133 HPK - HELPLÅTKAPSLAT ELMATERIEL HKL Kopplingslådor Levereras med DIN-skena förhålad för gruppcentralens noll- och skyddsledarutrustning. Antal plintar i kopplingslådor vid plintbredd (alla mått i mm) Beteckning 5 mm 6 mm 6,5 mm 8 mm 10 mm HKL HKL HKL Yttermått HxBxD Plintskena Flänsbild Beteckning E-nr 220x220x mm A HKL x275x mm A HKL x440x mm T HKL HPK - HELPLÅTKAPSLAT ELMATERIEL 133

134 HPK - HELPLÅTKAPSLAT ELMATERIEL HFU Fördelningslådor Fördelningslådor HFU används för 12mm eller 20mm skenor av rundkoppar eller för kopplingsinsats och mjuka ledare, se tabell. Yttermått HxBxD Flänsbild Beteckning E-nr 275x220x180 D HFU x275x180 E HFU x275x180 J HFU x330x180 J HFU x440x180 J HFU x440x180 O HFU x440x180 G HFU x440x180 F HFU HPK - HELPLÅTKAPSLAT ELMATERIEL

135 HPK - HELPLÅTKAPSLAT ELMATERIEL HAL Anslutningslådor Anslutningslådor HAL används i kombination med kopplingsinsatsför skarvning av grövre kablar som skall kopplas till matningsenhet. Nedre gavel är delbar vilket möjliggör montage av kabel med monterad jordkabelfläns. Yttermått HxBxD Passande koppl. insats kg Flänsbild Beteckning E-nr 330 x275x180 KIU, KI, KIUU I HAL x440x180 Samtl. KIU, KI, KIUU R HAL HPK - HELPLÅTKAPSLAT ELMATERIEL 135

136 HPK - HELPLÅTKAPSLAT ELMATERIEL HTR Transformatorskåp Är utrustade med beröringsskyddad 3x1-poliga mätarsäkringar, kopplingsklämmor för matning till mätarsäkringarna samt stagningsmellanflänsar. Hålad bärplåt för transformatorer. Levereras som standard utan transformatorer. Yttermått HxBxD Märkström Flänsbild Beteckning E-nr 360x275x A H HTR x440x A P HTR HPK - HELPLÅTKAPSLAT ELMATERIEL

137 HPK - HELPLÅTKAPSLAT ELMATERIEL HM Mätarskåp Utrustad med svårantändlig träfiberplatta som mätarunderlag. Yttermått HxBxD M-plats Mätarutrymme Flänsbild Beteckning E-nr 440x275x x190x200 2 H HM x330x x220x200 3 H HM HPK - HELPLÅTKAPSLAT ELMATERIEL 137

138 HPK - HELPLÅTKAPSLAT ELMATERIEL HTG Tomma skåp, inklusive montageplåt HTG222 och HTG227 kan användas vid utbyggnad av äldre fördelningar med HF-lådor (höjd 220 mm) i kombination med kopplingsinsatser. Fritt monteringsdjup: D minus 17 mm. Yttermått HxBxD Mont.plåt HxB Flänsbild Beteckning E-nr 220x220x x186 B HTG x275x x246 B HTG x220x x186 B HTG x275x x246 B HTG x440x x426 C HTG x275x x246 H HTG HPK - HELPLÅTKAPSLAT ELMATERIEL

139 HPK - HELPLÅTKAPSLAT ELMATERIEL KIUU Insatser Insatserna med 4 st kopparskenor monterade på isolerade hållare och med en jordklämma för max. 3x95 mm². Kan anslutas direkt med kabelsko alternativt kompletteras med GR, TAK, TCD eller KKL klämmor för anslutning av Al eller Cu ledare. Kopplingsklämma Cu/Al Ström/-spänning Mont.plåt HxB Fasskena dim. (mm) Beteckning E-nr GR185/ TC A 182x205 1x5x20 KIUU GR300/TAK300, TCD A 220x260 1x5x25 KIUU GR300/ TAK A 260x410 2x5x25 KIUU KIU Kopplingsplintar Insatser för kopparledare (Cu) Antal ledare Jfb-skarv Mont.plåt HxB Åtdragningsmoment Max ansl/klämma Beteckning E-nr 4 3x35 182x195 2Nm 4x35 mm² KIU x95 182x195 9Nm 4x95 mm² KIU x35 182x195 2Nm 4x35 mm² KIU x95 182x240 9Nm 4x95 mm² KIU HPK - HELPLÅTKAPSLAT ELMATERIEL 139

140 HPK - HELPLÅTKAPSLAT ELMATERIEL KI Insatser Montageplåt instats med DIN-skena för radplintar/kopplingsplintar av valfritt utförande. Jordklämma och 16 mm² jordledare samt montage detaljer ingår. Insatsplåtens höjd/ bredd (mm) Beteckning E-nr 190/200 KI /250 KI /300 KI HPK - HELPLÅTKAPSLAT ELMATERIEL

141 HPK - HELPLÅTKAPSLAT ELMATERIEL Skensystem för fördelningslådor, HFU Stagningsmellanflänsar Fläns av fenolplast med utbrytningshål. Tjocklek: FL13 och 21 = 4 mm, FL33 = 8 mm. Märkström Fasskenor Fasskenor skyddssk. Material ka stöt 275A Massiv 12mm² Massiv 12mm² koppar 50 typ 2 630A Massiv 20mm² Massiv 12mm² koppar 100 typ 3 275A Max 2//70mm² Max 70mm² 1) RK/MK 50 typ 2 400A Max 2//120mm² Max 120mm² 1) RK/MK 50 typ 2 1) Nollklämman klarar anslutning av dubbel area. Uppf. fordr. enl. FL Anm. Beteckning E-nr 13 Ledn. area 70mm², 5 hål diameter 18 mm SM13/ ledn. area 95 mm², 8+4 hål diameter 20/12 mm SM21/ Helt öppen SMH Helt öppen SMH Helt öppen SMH st hål diam. 41 mm, 2st 19 mm SM Stagningsflänsar Bussning Vid behov av 12mm skenor monteras bussningen som reducerar hålets diameter från 20mm till 12mm. Ändfläns SÄM21 består av täckfläns av plåt, bärfläns samt fästbult och distanshylsor. Bärfläns av 4 mm polyester. Antal hål 5, diam 24 mm. FL Anm. Beteckning E-nr - Reducering 12mm hål. Förp om 4st BN FL Anm. Beteckning E-nr 21 Ändfläns för skenor 20 mm SÄM Bärfläns för skena 20 mm SM HPK - HELPLÅTKAPSLAT ELMATERIEL 141

142 HPK - HELPLÅTKAPSLAT ELMATERIEL SS12, Skensystem 12 mm SS20, Skensystem 20mm Skenor av massiv 12 mm rundkoppar samt anslutnings klämmor. Anm. Beteckning E-nr Skena 12 mm rundkoppar, 113 mm², Ith 275A SS Isolerrör PVC, 15,3/12,8 mm IRP Koppl. klämma, max 3x25 mm² KK12/ Koppl. klämma, max 3x70 mm² KK12/ Skenor av massiv 20 mm rundkoppar samt anslutnings klämmor. Anm. Beteckning E-nr Skena av 20 mm rundkoppar, 314 mm², Ith 630A SS Isolerrör PVC, 23,3/20,8 mm IRP Koppl. klämma, max 3x25 mm² KK20/ Koppl. klämma, max 2x185 mm² KK20/ SS12 används för noll- och skyddsledar- skenor i 20 mm systemet Kopplingsinsatser - HPK Som storleksmässigt passar i fördelnings- och anslutningslådor KIU435/535 KIU495 KIU595 KI200 KI250 KI300 KIUU51120 KIUU51300 KIUU52300 Beteckning E-nr HFU HFU27XX - HFU HFU44XX - - HAL HAL HTG HTG HPK - HELPLÅTKAPSLAT ELMATERIEL

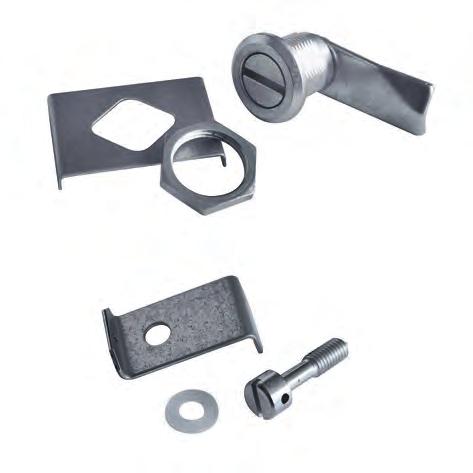

143 HPK - HELPLÅTKAPSLAT ELMATERIEL Skarvdon Cylinderlås För skarvning av samlingsskenor av rundkoppar. Passar att ersätta standardlås. Anm. Beteckning E-nr 3st 20 mm+ 1st 12 mm HSD32012 ¹ st 12 mm HSD412 ¹ st 12 mm HSD st 20 mm HSD Anm. Beteckning E-nr Förkromat utförande Nyckel till lås st/förp. EK2233 1) Levereras inklusive bärfl äns FL21 och reduceringsbussningar. OBS! Den speciella bärfl änsen har uppborrade hål för att släppa igenom 20 mm skarvdon inkl. skena och ersätter således den befi ntliga ändfl änsen som fl yttas ut. Plomberingsdetaljer FR Yttre fästjärn Anm. Beteckning E-nr Plombersats inkl. standardlås HLD Plombersats för skruvlock HLD Monteras utifrån i kapslingsskåpets fästhål. Tillverkade i rostfri syrafast plåt 2 mm. Inklusive 4st M6 muttrar. Leveransförpackning: 4 st. Anm. Beteckning E-nr Yttre fästjärn FR HPK - HELPLÅTKAPSLAT ELMATERIEL 143

144 HPK - HELPLÅTKAPSLAT ELMATERIEL Kopplingsklämmor Anslutningsklämmor/terminaler för montage direkt på t.ex. lastbrytare med anslutningsfanor. Kopplingsklämmor för Cu-ledare Anslutningsarea Cu Åtdragningsmoment Förp. Beteckning E-nr mm² 10 Nm 3 st GR mm² 22 Nm 3 st GR mm² 31 Nm 3 st GR mm² 22 Nm 4 st GR mm² 31 Nm 4 st GR Kopplingsklämmor för Al- eller Cu-ledare Ansl. area Åtdragningsmoment Förp. Beteckning E-nr Nm 3 st TC Nm 3 st TC Nm 4 st TC Nm 1 st TC // Nm 3 st TCD Nm 3 st TAK Nm 4 st TAK // Nm 4 st TCD (1 sats) NA x25-95 mm² Nm 1 st KKLX x mm² Nm 1 st KKL1X Anslutningsdetaljer för AL-ledare För anslutning av Al-ledare i Eldons klämmor av typ GR. Vid användning av ALD-bleck rengörs Al-ledaren väl, kontaktfett skall användas. Passar till Åtdragningsmoment Förp. Beteckning E-nr GR70 10Nm 3 st ALD GR185 22Nm 3 st ALD GR300 31Nm 3 st ALD HPK - HELPLÅTKAPSLAT ELMATERIEL

145 HPK - Tabell för anslutningsklämmor HPK - HELPLÅTKAPSLAT ELMATERIEL Beteckning Apparat Klämma apparat Klämma N Klämma PE Klämmor som passar apparat Klämmor som passar N HPSA160 VKA3250VS ned- KKL1 X150 upp- GR185 ned- KKL 1 X150 upp- överfall 95mm² ned- överfall 95mm² upp- överfall 95mm² GR185 KKL1X95, KKL1X150 KKL1X240TM GR185, TC120 KKL1X95, KKL1X150 KKL1X240 HPS320 DMV400 ned- TAK300 upp- GR300 ned- TAK300 upp- överfall 95mm² ned- överfall 95mm² upp- överfall 95mm² GR300, TAK300 (TCD185 m. skena) GR300, TAK300 TCD185 HPSA630 DMV1000 ned- 2xTAK300 upp- 2xGR300 ned- 2xTAK300 upp- 2xGR300 ned- ö.fall 2x95mm² upp- ö.fall2x95mm² 2xGR300 2xTAK300 2xGR300 2xTAK300 HLBK125S KVKE3160 ned- KKL1X150T2 upp- klämma 70mm² ned-kkl1x150 upp- överfall 95mm² ned- KKL1X95 upp- överfall 95mm² KKL 1X120T2 KKL1X150T2 GR185, TC120 KKL1X95, KKL1X150 HLBK160 KVKE3160 ned- KKL1X150T2 upp- klämma 70mm² ned- KKL1X150 upp- överfall 95mm² ned- överfall 95mm² upp- överfall 95mm² KKL 1X120T2 KKL1X150T2 GR185, TC120 KKL1X95, KKL1X150 HLBL250S KVKE3250 ned- TAK300 upp- GR300 ned- KKL1X240 upp- överfall 95mm² ned- KKL1X150 upp- överfall 95mm² TAK300 TCD185 GR300, TAK300 TCD185 HLBL250 KVKE3250 ned- TAK300 upp- GR300 ned- TAK300 upp- överfall 95mm² ned- överfall 95mm² upp- överfall 95mm² TAK300 TCD185 GR300, TAK300 TCD185 HLBL355 KVKE3400 ned- TAK300 upp- GR300 ned- TAK300 upp- överfall 95mm² ned- överfall 95mm² upp- överfall 95mm² TAK300 TCD185 GR300, TAK300 TCD185 HLBL630 KVKE3630 ned- 2xTAK300 upp- 2xGR300 ned- 2xTAK300 upp- 2xGR300 ned- överfall 2x95mm² upp- överfall2x95mm² 2xGR300 2xTAK300 2xGR300 2xTAK300 HSLB125 ned- klämma 70mm² upp- klämma 70mm² ned- överfall 95mm² upp- överfall 95mm² ned- överfall 95mm² upp- överfall 95mm² NA70 GR185, TC120 KKL1X95 HKSB OFAXOOA3 ned- GR70 upp- GR70 ned- överfall 95mm² upp- överfall 95mm² ned- överfall 95mm² upp- överfall 95mm² TC70 GR185, TC120 KKL1X95 HKSB OFAXOOA3 ned- GR70 upp- GR70 ned- överfall 95mm² upp- överfall 95mm² ned- överfall 95mm² upp- överfall 95mm² TC70 GR185, TC120 KKL1X95 HKSB250-1 OFAX1A3 ned- GR300 upp- GR300 ned- överfall 95mm² upp- överfall 95mm² ned- överfall 95mm² upp- överfall 95mm² TAK300 TAK300 Klämma E-nummer Kabel/Area Åtdrag.mom. Nm GR Cu 10-95mm² M10Nm GR Cu mm² M22Nm GR Cu mm² M31Nm KKL1X AI/Cu 16-95mm² M12Nm (16-50)mm², M22Nm (70-95)mm² KKL1X120T AI/Cu mm² M12Nm (16-50)mm², M22Nm (70-120)mm² KKL1X AI/Cu mm² M12 (25-50)mm², M22Nm (70-95)mm², M35Nm ( )mm² KKL1X150T AI/Cu mm² M12 (25-50)mm², M22Nm (70-95)mm², M35Nm ( )mm² KKL1X AI/Cu mm² M25Nm (35-120)mm², M50Nm ( )mm² KKL1X240TM AI/Cu mm² M25Nm (35-120)mm², M40Nm ( )mm² TC70-3 (fp om 3st) AI/Cu 10-70mm²(förformad 95mm²) M20Nm (10-95)mm² TC120-3 (fp om 3st) AI/Cu mm² (förformad 150mm²) M20Nm (10-70)mm², M25Nm (95-150)mm² TAK300-3 (fp om 3st) AI/Cu mm² M25Nm (50-70)mm², M40Nm (95-300)mm² TCD185-3 (fp om 3st) AI/Cu 2//50-185mm² M20Nm (50-185)mm² NA AI/Cu 10-70mm² M3Nm (10-70)mm² 06. HPK - HELPLÅTKAPSLAT ELMATERIEL 145

146 UNIK UNIK - T/R Kapslade centraler i stålplåt eller rostfritt IP UNIK

147 UNIK SÄKRINGSCENTRALER s.152 Grupp-, Norm-, Gängsäkringscentraler, Knivsäkringslådor BRYTARLÅDOR s.156 Lastbrytare, säkringslastbrytare lastbrytare med säkring SERVISAPPARATER s.161 Inmatningsenheter för serviser FÖRDELNINGSLÅDOR s.164 Fördelnings-, kopplingsoch anslutningslådor MÄTCENTRALER s.165 Transformatorlådor Mätarskåp KAPSLINGAR s.167 Tomma skap Tillbehör s.170 Samlingsskenor, skensystem Stagningsflänsar, bussningar Skarvdon för skensystem Fästdetaljer Lås, plombering Kopplingstabeller, klämmor FÖRDELNINGSINSATSER s.168 Kopplingsinsatser Insatser för plintar och klämmor 07. UNIK 147

148 UNIK UNIK-T/R Kapslade centraler i stålplåt eller rostfritt UNIK är ett komplett fördelningssystem, TTA (Type Tested Assembly) enligt SS-EN , vilket innebär att Eldon: Via Intertek Semko AB har genomfört alla de tester som krävs för att systemet ska vara godkänt. Har tillverkningskontroll i sin organisation i enlighet med LVD (Lågspänningsdirektivet) Utför provning av materiel enligt aktuell standard t ex allkontroll. Utarbetar tekniskt underlag. Utfärdar EG-försäkran. CE-märker materiel med avseende på LVD och EMC. Förvarar sin dokumentation. Utfärdar anvisningar på svenska om hur materielen skall hanteras, sättas ihop och bestyckas för att gällande standard skall uppfyllas. Anvisningarna kan även omfatta regler om hur monteringen skall utföras och hur apparaterna skall koordineras avseende EMC. Har produktansvaret för materiel mot tillverkaren (byggaren) UNIK

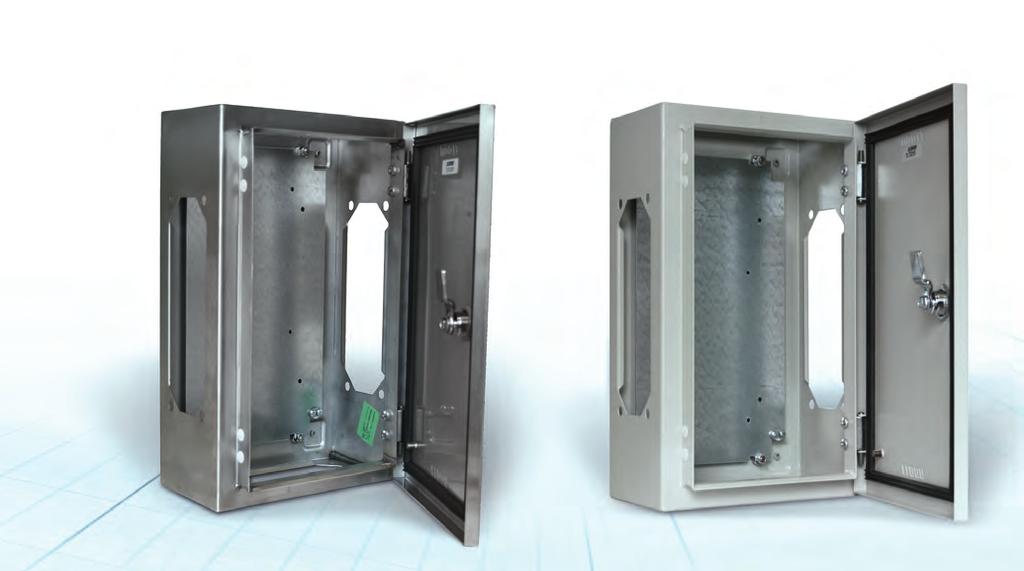

149 UNIK UNIK-T/R Kapslade centraler i stålplåt eller rostfritt Helsvetsade skåp UNIK-T: Kallvalsad 1,25mm stålplåt, lackerad med värmehärdande pulverlack med strukturerad yta, RAL7032 UNIK-R: Förslipad 1,0mm rostfri stålplåt i materialkvalitet EN 1,4301. Hög kapslingsklass Damm- och spolsäker För anläggningar där korrosionsrisk förekommer rekommenderas UNIK-R Beprövat och gediget kapslingssystem Kapslingsskåp med kompletta insatser Upp till 630A termisk märkström Delbara flänsar för servisingångar 07. UNIK 149

150 UNIK T/R - teknisk information UNIK Utförande UNIK-T: Helsvetsade skåp i 1,25 mm kallvalsad stålplåt. Lackeras med värmehärdande pulverlack med strukturerad yta, RAL7032. UNIK-R: Helsvetsade skåp i 1,0 mm rostfri stålplåt,materialkvalitet EN Ytbehandling: Förslipad. OBS! Rostfritt stål får inte komma i direkt kontakt med aluminium. Därför skall packning alltid användas vid montering av tillbehör i aluminium (t ex jordkabelflänsar) eller ihopflänsning mot aluminiumkapsling. Kapslingsmodul Modulen avser hela multiplar av 60 mm för skåpets höjd- och breddmått. Kapslingsklass IP65, dammtätt och spolsäkert utförande enl. SS-EN Avsedd i lokaler för träbearbetning eller där annat explosionsfarligt damm förekommer. För anläggningar där korrosionsrisk förekommer rekommenderas UNIK-R. Lock Fastskruvade eller gångjärnsupphängda. Locken har packning av EPDM-gummi, som tätar mot lådans framvikta kant. Utskjutande mått låshandtag = 21mm Lås och gångjärn Låset är ett vridlås. Låsning sker med hjälp av handtag eller mejselspår. Med tillbehör PLC01 kan lås med handtag plomberas. Plomberingsenheten, PLC01, kan förses med hänglås. Placering av fästhål Fästhålen (Ø 6,6 mm) är placerade med sitt centrum 30 mm från vertikal resp. horisontell yttersida. Prägling i skåpets botten ger luftspalt mot underlaget. Flänsöppningar (SEN ) Flänsöppningar är placerade symmetriskt i skåpsidan, undantaget mätarskåp MT/MR4. Avstånd mellan två flänsöppningar FL21 är 240mm. Leverans Skåpen levereras exkl. smältproppar, propphuvar, passdelar samt flänsar. Rätt till konstruktionsändringar förbehålles. Leverans i förpackning om 1 st om ej annat anges UNIK

151 UNIK UNIK T/R - teknisk information Huvudströmbanor Som stamledning kan användas antingen mjuka ledningar eller runda kopparskenor, allt efter önskad belastningsförmåga och kortslutningshållfasthet. Skenorna i systemet är upplagda med 38 mm cc-avstånd mellan fasskenorna och 35 mm från fas till noll respektive jordskena. Kopplingsklämmorna placeras på skenorna i ordning N-L1-L2-L3 diagonalt uppifrån vänster och skyddsjord nederst till vänster. Samlingsskenornas längd är summan av samtliga breddmått för skåp med tillägg av 1 mm för varje mellanrum för stagningsfläns (kapslingsmellanrum) och totalt 25 mm för ändflänsar. PE-N SKENA Gruppcentralerna är utrustade med byggbar PE-N utrustning, komplett enl. starkströmsföreskrifterna ELSÄKFS. Levereras som 5-ledarsystem i huvudledning. Noll- och skyddsledarskenorna i 3 pol.centraler kan utökas med anslutningar för gruppledningar motsvarande max. antal 1-pol. grupper, med tillbehörsklämma DRK116. Flänsmontage Godtagbar täthet uppnås med orginalpackning, som är en tjock, mjuk packning av cellpolyeten (tillbehör GPP) eller dubbelsidig packning för stagningsflänsar. Vid ihopflänsning av två skåp fordras dessutom utfyllnad med stagningsfläns. Kopplingsinsatserna finns för 4- och 5-ledarsystem. Huvudströmbanor av mjuka isolerade ledningar uppbärs av avgreningsklämmor monterade på insatsplåt och stagas mellan lådorna med mellanfläns SMT21. Samlingsskenor av rund kopparstång uppbärs av. bärfläns SMV21 respektive ändflänsar SÄV21. På skenorna placeras kopplingsklämmor KK för avgrening. B Ø V C d b D A B D A C b d Ø V FL ,5 62 FL , UNIK 151

152 UNIK UNIK-T/R Kapslade centraler i stålplåt eller rostfritt SS-EN , IP65 UNIK är fördelningssystemet som klarar de höga kapslingskraven. Vid behov av damm och spolsäkert utförande eller vid korrosiva miljöer så väljs med fördel UNIK-T eller -R. Märkdata Termisk märkström: Säkringscentraler GBT, GCT, GBR, GCR Skensystem Ø 12 mm Skensystem Ø 20 mm Märkisolationsspänning: Märkspänning: 160 A 275A 630A 690V 500V, 40-60Hz Kortslutningshållfasthet Värden uppnådda vid 50 ka närkortslutningsström: Î Säkring Inmatningsenhet, 250 A 21kA 315A Servisenhet typ 3, inmatning 64kA 4x315A Skensystem Ø 12 mm 36kA 500A Skensystem Ø 20 mm 51kA 800A Säkringscentraler 36kA 500A Transformator, 300 A 30kA 400A Transformator, 800 A 51kA 800A Mjukledare KIU 24kA 315A UNIK

153 UNIK Flänsschema storlek och placering I J K L M R UNIK 153

154 UNIK Gruppcentraler Noll och skyddsledarskenor är bestyckade med bygelklämmor motsvarande antalet 1 pol. grupper (25 A) alt. antalet 3 pol. grupper + 1 st (63 A) i centralen. Centralerna har beröringsskydd av isolermateriel. Levereras med självhäftande gruppschema. Teknisk Data Max ledningsarea: 25 A 63 A GBHT Faser, mm² in/ut: 50/10 35/35 35/10 Overkopplingsfaser PEN, mm² in/ut: 35/10 35/16 35/10 Märkström: G II - 25 A, G III - 63 A Märkspänning: 500 V Brytare: 80 A - max 35 mm² UNIK-T Beskrivning Yttermått HxBxD Antal säkringar Fläns schema Beteckning E-nr Säkringar, gänga II, 3 pol. 360x240x150 3x3 J GBT Säkringar, gänga II, 3 pol. 360x360x150 3x5 J GBT Säkringar, gänga II, 3 pol. 360x480x150 3x7 L GBT Säkringar, gänga III, 3 pol. 360x240x150 3x2 J GCT Säkringar, gänga III, 3 pol. 360x360x150 3x4 J GCT Säkringar, gänga III, 3 pol. 360x480x150 3x5 L GCT Säkringar, gänga II, 1 eller 3 pol, och huvudbrytare 80A 360x240x150 1x8 J GBHT Säkringar, gänga II, 1 eller 3 pol, och huvudbrytare 80A 360x480x150 1x17 L GBHT UNIK-R Beskrivning Yttermått HxBxD Antal säkringar Fläns schema Beteckning E-nr Säkringar, gänga II, 3 pol. 360x240x150 3x3 J GBR Säkringar, gänga II, 3 pol. 360x360x150 3x5 J GBR Säkringar, gänga II, 3 pol. 360x480x150 3x7 L GBR Säkringar, gänga III, 3 pol. 360x240x150 3x2 J GCR Säkringar, gänga III, 3 pol. 360x360x150 3x4 J GCR Säkringar, gänga III, 3 pol. 360x480x150 3x5 L GCR Säkringar, gänga II, 1 eller 3 pol, och huvudbrytare 80A 360x240x150 1x8 J GBHR Säkringar, gänga II, 1 eller 3 pol, och huvudbrytare 80A 360x480x150 1x17 L GBHR UNIK

155 UNIK Normcentraler för dvärgbrytare Normcentralen är utrustad med komplett PEN-utrustning för max utgående 1-poliga grupper. Omkopplingsbar för 4- och 5-ledarsystem. UNIK-T Modul Yttermått HxBxD Fläns schema Beteckning E-nr 2x9 360x240x150 J GAT x12 360x360x150 J GAT x18 360x480x150 L GAT UNIK-R Modul Yttermått HxBxD Fläns schema Beteckning E-nr 2x9 360x240x150 J GAR x12 360x360x150 J GAR x18 360x480x150 L GAR UNIK 155

156 UNIK Gängsäkringar Säkringslådor kompletta med diazedsäkringar och PE-N plint. UNIK-T Yttermått HxBxD Säkr. Fläns schema Beteckning E-nr 240x240x150 25/II J SUT x240x150 63/III J SUT UNIK-R Yttermått HxBxD Säkr. Fläns schema Beteckning E-nr 240x240x150 25/II J SUR x240x150 63/III J SUR UNIK

157 UNIK Knivsäkringar - 3 pol. Knivsäkringar KSBT och KSBR är utrustade med ramklämmor typ GR för CU-ledare. Vid anslutning av Al-ledare monteras ALD-bleck på ramklämmorna. Delbar fläns-öppning nedtill på alla storlekar. Teknisk Data Anslutningsklämmor: 160A : Cu 95mm², 250A: Cu 400mm² UNIK-T Yttermått HxBxD Patron A/DIN Fläns schema Beteckning E-nr 360x240x /00 I KSBT3160R x360x /1 I KSBT3355R UNIK-R Yttermått HxBxD Patron A/DIN Fläns schema Beteckning E-nr 360x240x /00 I KSBR3160R x360x /1 I KSBR3355R UNIK 157

158 UNIK Lastbrytare Lastbrytare 250 och 400 A är utrustade med klämmor för Al/Cu ledare på inkommande sida. Utgående klämmor normalt för Cu men kan med komplettering av sk. ALD-bleck (se kopplingsmateriel), anslutas med Al-ledare. Brytarna är låsbara. de levereras med PE-N terminal för 4/5 ledarsystem. Nollterminal för Al/Cu ledare. Delbar flänsöppning nedtill på storlek från 250 A. Teknisk Data Max ledningsarea: 80A: Cu 35mm², 125A: Cu 50mm², 250A: Al/Cu 150mm², 400A: Al/Cu 300mm² UNIK-T Yttermått HxBxD Märkström Fläns schema Beteckning E-nr 180x240x150 80A I LBT380L x240x A J LBUT x240x A I LBAT3160R x360x A I LBT3320R UNIK-R Yttermått HxBxD Märkström Fläns schema Beteckning E-nr 180x240x150 80A I LBR380L x240x A J LBUR x240x A I LBAR3160R x360x A I LBR3320R UNIK

159 Säkringslastbrytare UNIK Säkringslastbrytare SLBT/SLBR - 3 pol. storlek 00, 80kA brytförmåga vid 690V~. Brytorganet är själva smältpatronerna som sitter fästade i brytarens lucka. Patronbyte sker i spänningslöst tillstånd utan speciella verktyg av instruerad personal. PE/N plint för Cu. Anslutningsbar area 70mm² Cu. Al-ledare kan anslutas genom komplettering av NA70 alt. KKL1x120RSY. UNIK-T Yttermått HxBxD Märkström Fläns schema Beteckning E-nr 360x240x A I SLBT UNIK-R Yttermått HxBxD Märkström Fläns schema Beteckning E-nr 360x240x A I SLBR UNIK 159

160 UNIK Lastbrytare med säkring Lastbrytare med säkring (säkringslast brytare ). Samtliga är utrustade med klämmor för Al/Cu ledare på inkommande sida. Utgående klämmor normalt för Cu men kan med komplettering av sk. ALD-bleck (se kopplingsmateriel), anslutas med Al-ledare. Brytarna är låsbara. de levereras med PE-N terminal för 4/5 ledarsystem. Nollterminal för Al/Cu. Delbar flänsöppning nedtill. Hjälpkontakt som tillbehör. Teknisk Data Prestanda: AC22: 400/690V~ Tillägg för vred: 160A: 55mm, 250 & 400A: 60mm Max ledningsarea: 160A: Al/Cu 150mm², 250A: Al/Cu 300mm², 400A: Al/Cu 300mm² UNIK-T Yttermått HxBxD Märkström Fläns schema Beteckning E-nr 360x240x A I LBKT3160R x360x A I LBLT3250R x360x A I LBLT3400R UNIK-R Yttermått HxBxD Märkström Fläns schema Beteckning E-nr 360x240x A I LBKR3160R x360x A I LBLR3250R x360x A I LBLR3400R För anslutning av Al-ledare, se tabell sida xx UNIK

161 UNIK Servisapparater Lastbrytare med säkring, avsedda som inmatningsenheter för serviser och anpassade till TN-C /TN-S system med Al-ledare. Apparaterna har Al-anslutning på inkommande och Cu-anslutning på utgående sida. Nedre gaveln är delbar för att underlätta inläggning av servis- kabeln. Utrymmet medger anslutning direkt på brytaren och uppfyller elverkens bestämmelser. Hjälpkontakt som tillbehör. UNIK-T Yttermått HxBxD Märkström Fläns schema Beteckning E-nr 480x240x A I LBKT3125SR x360x A I LBLT3250SR UNIK-R Yttermått HxBxD Märkström Fläns schema Beteckning E-nr 480x240x A I LBKR3125SR x360x A I LBLR3250SR UNIK 161

162 UNIK Anslutningslådor Passande kopplingsinsatser KIU, KI, KIUU. Delbar flänsöppning nedtill. UNIK-T Yttermått HxBxD Fläns schema Beteckning E-nr 360x240x180 I LAT x360x180 I LAT x480x240 R LAT UNIK-R Yttermått HxBxD Fläns schema Beteckning E-nr 360x240x180 I LAR x360x180 I LAR x480x240 R LAR Kopplingsinsatser, se sid xx UNIK

163 UNIK Kopplingslådor Antal plintar i kopplingslådor vid plintbredd: Beteckning 5 mm 6 mm 6,5 mm 8 mm 10 mm KLT KLT KLT UNIK-T Yttermått HxBxD Plintskena mm Fläns schema Beteckning E-nr 180x240x I KLT x360x I KLT x480x M KLT UNIK-R Yttermått HxBxD Plintskena mm Fläns schema Beteckning E-nr 180x240x I KLR x360x I KLR UNIK 163

164 UNIK Fördelningslådor Fördelningslådor FT används för 12mm eller 20mm skenor av rundkoppar eller för kopplingsinsats och mjuka ledare, se tabell. UNIK-T Yttermått HxBxD Fläns schema Beteckning E-nr 240x240x180 J FT x360x180 J FT x480x180 K FT480/ x480x180 L FT480/ UNIK-R Yttermått HxBxD Fläns schema Beteckning E-nr 240x240x180 J FR x360x180 J FR x480x180 K FR480/ x480x180 L FR480/ Kopplingsinsatser, se sid xx UNIK

165 UNIK Transformatorkapslingar Är utrustade med beröringsskyddad 3-pol. spänningssäkring, kopplingsklämmor för matning till spänningssäkringarna samt stagningsflänsar. Hålad bärplåt för transformatorer. Levereras som standard utan transformatorer. UNIK-T Yttermått HxBxD Fläns schema Beteckning E-nr 360x240x180 J TRT UNIK-R Yttermått HxBxD Fläns schema Beteckning E-nr 360x240x180 J TRR UNIK 165

166 UNIK Mätarskåp Utrustad med svårantändlig träfiberplatta som mätarunderlag. UNIK-T Yttermått HxBxD M-plats stl Fläns schema Beteckning E-nr 540x360x x220 3 J MT UNIK-R Yttermått HxBxD M-plats stl Fläns schema Beteckning E-nr 540x360x x220 3 J MR UNIK

167 UNIK Tomma kapslingar Inklusive montageplåt. UNIK-T Yttermått HxBxD Mont.plåt HxB Fläns schema Beteckning E-nr 240x240x x186 J TLT x360x x306 J TLT x480x x426 L TLT x240x x186 J TLT x360x x306 J TLT x480x x426 L TLT UNIK-R Yttermått HxBxD Mont.plåt HxB Fläns schema Beteckning E-nr 240x240x x186 J TLR x360x x306 J TLR x480x x426 L TLR x240x x186 J TLR x360x x306 J TLR x480x x426 L TLR UNIK 167

168 UNIK KIUU Insatser Insatserna med 4 st kopparskenor monterade på isolerade hållare och med en jordklämma för max. 3x95 mm². Kan anslutas direkt med kabelsko alternativt kompletteras med GR, TAK, TCD eller KKL klämmor för anslutning av Al eller Cu ledare. Kopplingsklämma Cu/Al Ström/-spänning Mont.plåt HxB Fasskena dim. (mm) Beteckning E-nr GR185/ TC A 182x205 1x5x20 KIUU GR300/TAK300, TCD A 220x260 1x5x25 KIUU GR300/ TAK A 260x410 2x5x25 KIUU KIU Kopplingsplintar Insatser för kopparledare (Cu) Antal moduler: Jfb-skarv Mont.plåt HxB Åtdragningsmoment Max ansl/klämma Beteckning E-nr 4 3x35 182x195 2Nm 4x35 KIU x95 182x195 9Nm 4x95 KIU x35 182x195 2Nm 4x35 KIU x95 182x240 9Nm 4x95 KIU UNIK

169 UNIK KI Insatser Montageplåt instats med DIN-skena för radplintar/kopplingsplintar av valfritt utförande. Jordklämma och 16 mm² jordledare samt montage detaljer ingår. Insatsplåtens höjd/ bredd (mm) Beteckning E-nr 190/200 KI /250 KI /300 KI UNIK 169

170 UNIK Stagningsflänsar Stagningsmellanflänsar Bärfläns av 4 mm polyester. Ändfläns bestående av isolerskiva packning och täckfläns av stålplåt. Antal hål 5, diam 24 mm. Fläns av fenolplast med utbrytningshål. Tjocklek: FL21 = 4 mm, FL33 = 8 mm. Dubbelsidig packning för IP65. FL Anm. Beteckning E-nr 21 Ändfläns för skenor 20 mm. SÄV Bärfläns för skena 20 mm. SMV Ändfläns, d:o med rostfri täckfläns. SÄR FL Anm. Beteckning E-nr 33 3st håldiam. 41 mm, 2st 19 mm SMT håldiam. 20/12 mm, area 95 mm² SMT21/ Helt öppen SMT Helt öppen SMT Bussning SS12, Skensystem 12 mm Vid behov av 12mm skenor monteras bussningen som reducerar hålets diameter från 20mm till 12mm. Skenor av massiv 12 mm rundkoppar samt anslutnings klämmor. FL Anm. Beteckning E-nr - Reducering 12mm hål. Förp om 4st BN Anm. Beteckning E-nr Skena 12 mm rundkoppar, 113 mm², Ith 275A SS Isolerrör PVC, 15,3/12,8 mm IRP Koppl. klämma, max 3x25 mm² KK12/ Koppl. klämma, max 3x70 mm² KK12/ SS12 används för noll- och skyddsledar- skenor i 20 mm systemet UNIK

171 UNIK SS20, Skensystem 20mm Skarvdon Skenor av massiv 20 mm rundkoppar samt anslutnings klämmor. För skarvning av samlingsskenor av rundkoppar. Anm. Beteckning E-nr Skena av 20 mm rundkoppar, 314 mm², Ith 630A SS Isolerrör PVC, 23,3/20,8 mm IRP Koppl. klämma, max 3x25 mm² KK20/ Koppl. klämma, max 2x185 mm² KK20/ Anm. Beteckning E-nr 3st 20 mm+ 1st 12 mm HSD ) st 12 mm HSD412 1) st 12 mm HSD st 20 mm HSD ) Levereras inklusive bärfläns FL21 och reduceringsbussningar. OBS! Den speciella bärflänsen har uppborrade hål för att släppa igenom 20 mm skarvdon inkl. skena och ersätter således den befintliga ändflänsen som flyttas ut. Skensystem för fördelningslådor, FT och FR ASSA låshus Märkström Fasskenor Fasskenor skyddssk. Material ka stöt Uppf. fordr. enl. 275A Massiv 12mm Massiv 12mm koppar 50 typ 2 630A Massiv 20mm Massiv 12mm koppar 100 typ 3 275A Max 2//70mm Max 70mm 1) RK/MK 50 typ 2 400A Max 2//120mm Max 120mm 1) RK/MK 50 typ 2 1) Nollklämman klarar anslutning av dubbel area. Beskrivning: Låshus för skandinavisk oval cylinder. Universellt höger- eller vänstermontage. Öppnas med 90 moturs vridning. Leverans med mutter. Kombinerad hålbild med ytterligare ett hål. Skyddsklass IP54. Material: Låshus och hölje: Zink, pulverlack svart stuktur. Mutter: Mässing, fzb. Skruv: Stål, fzb. Beskrivning Beteckning E-nr Låshus för 6- eller 7 stiftcylinder UNIK 171

172 UNIK Hänglåsadapter, rostfri FR Yttre fästjärn Kompletteras till standardlås vid plomberingsbehov. Anm. Beteckning E-nr Hänglåsadapter PLC Cylinderlås Monteras utifrån i kapslingsskåpets fästhål. Tillverkade i rostfri syrafast plåt 2 mm. Inklusive 4st M6 muttrar. Leveransförpackning: 4 st. Anm. Beteckning E-nr Yttre fästjärn FR Passar att ersätta standardlås i TLT-skåp etc. Anm. Beteckning E-nr Lås m. T-handtag. Förkrom. ALT Nyckel till lås ALT st/förp. C21323 Kopplingsinsatser - UNIK Som storleksmässigt passar i fördelnings- och anslutningslådor Beteckning KIU 435/535 KIU 495 KIU595 KI 200 KI250 KI300 KIUU51120 KIUU51300 KIUU52300 FT / FR 240 FT / FR 360 FT/FR 480 LAT / LAR LAT / LAR LAT / LAR UNIK

173 Tabell för anslutningsklämmor UNIK Beteckning Apparat Klämma apparat Klämma N Klämma PE Klämmor som passar apparat Klämmor som passar N LBAT3160R LBAR3160R VKA3250VS ned- KKL1X150 upp- GR185 ned- KKL1X150 upp- överfall 95mm² ned- överfall 95mm² upp- överfall 95mm² GR185 KKL1X95, KKL1X150 KKL1X240TM GR185, TC120 KKL1X95, KKL1X150 KKL1X240 LBT3320R LBR3320R DMV400 ned- TAK300 upp- GR300 ned- TAK300 upp- överfall 95mm² ned- överfall 95mm² upp- överfall 95mm² GR300, TAK300 (TCD185 m. skena) GR300, TAK300 TCD185 LBKT3125SR LBKR3125SR KVKE3160 ned- KKL1X150T2 upp- klämma 70mm² ned- KKL1X150 upp- överfall 95mm² ned- KKL1X95 upp- överfall 95mm² KKL1X120T2 KKL1X150T2 GR185, TC120 KKL1X95, KKL1X150 LBKT3160R LBKR3160R KVKE3160 ned- KKL1X150T2 upp- klämma 70mm² ned- KKL1X150 upp- överfall 95mm² ned- överfall 95mm² upp- överfall 95mm² KKL1X120T2 KKL1X150T2 GR185, TC120 KKL1X95, KKL1X150 LBLT3250SR LBLR3250SR KVKE3250 ned- TAK300 upp- GR300 ned- KKL1X240 upp- överfall 95mm² ned- KKL1X150 upp- överfall 95mm² TAK300 TCD185 GR300, TAK300 TCD185 LBLT3250R LBLR3250R KVKE3250 ned- TAK300 upp- GR300 ned- TAK300 upp- överfall 95mm² ned- överfall 95mm² upp- överfall 95mm² TAK300 TCD185 GR300, TAK300 TCD185 LBLT3400R LBLR3400R KVKE3400 ned- TAK300 upp- GR300 ned- TAK300 upp- överfall 95mm² ned- överfall 95mm² upp- överfall 95mm² TAK300 TCD185 GR300, TAK300 TCD185 SLBT3125 KSBT3160R ned- klämma 70mm² upp- klämma 70mm² ned- överfall 95mm² upp- överfall 95mm² ned- överfall 95mm² upp- överfall 95mm² NA70 GR185, TC120 KKL1X95 KSBT3160R KSBT3160R OFAXOOA3 ned- GR70 upp- GR70 ned- överfall 95mm² upp- överfall 95mm² ned- överfall 95mm² upp- överfall 95mm² TC70 GR185, TC120 KKL1X95 KSBT3355R KSBR3355R OFAX1A3 ned- GR300 upp- GR300 ned- överfall 95mm² upp- överfall 95mm² ned- överfall 95mm² upp- överfall 95mm² TAK300 TAK300 Klämma E-nummer Kabel/ Area Åtdrag.mom. Nm GR Cu 10-95mm² M10Nm GR Cu mm² M22Nm GR Cu mm² M31Nm KKL1X AI/Cu 16-95mm² M12Nm (16-50)mm², M22Nm (70-95)mm² KKL1X120T AI/Cu mm² M12Nm (16-50)mm², M22Nm (70-120)mm² KKL1X AI/Cu mm² M12 (25-50)mm², M22Nm (70-95)mm², M35Nm ( )mm² KKL1X150T AI/Cu mm² M12 (25-50)mm², M22Nm (70-95)mm², M35Nm ( )mm² KKL1X AI/Cu mm² M25Nm (35-120)mm², M50Nm ( )mm² KKL1X240TM AI/Cu mm² M25Nm (35-120)mm², M40Nm ( )mm² TC AI/Cu 10-70mm² (förformad 95mm²) M20Nm (10-95)mm² TC AI/Cu mm² (förformad 150mm²) M20Nm (1 0-70)mm², M25Nm (95-150)mm² TAK AI/Cu mm² M25Nm (50-70)mm², M40Nm (95-300)mm² TCD AI/Cu2//50-185mm² M20Nm(50-185)mm² NA AI/Cu 10-70mm² M3Nm (10-70)mm² 07. UNIK 173

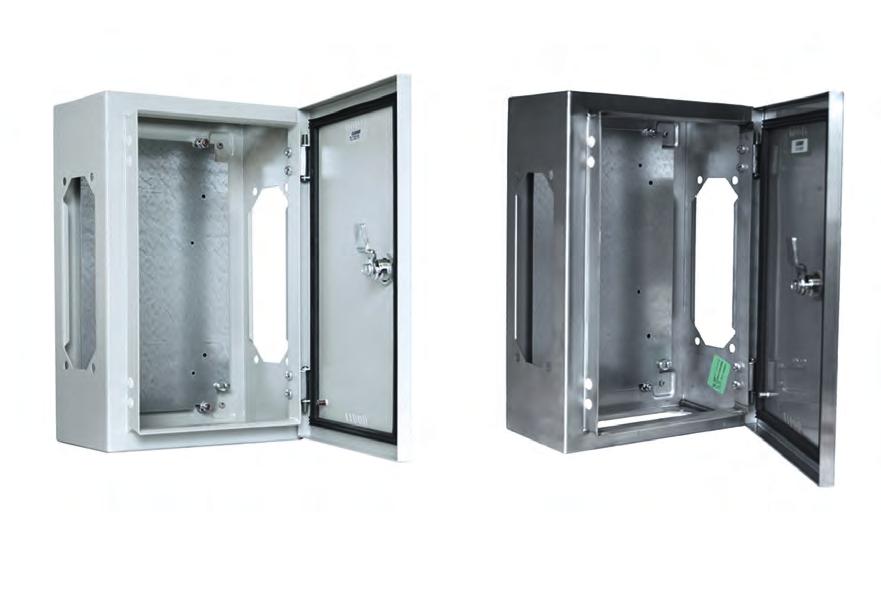

174 KGT/KGR/HLN KGT / KGR / HLN - VÄGGSKÅP KGT/KGR/HLN

175 KGT/KGR/HLN KGT s.178 Apparatskåp i stålplåt IP66 KGR s.180 Apparatskåp i stålplåt IP66 HLN s.182 Väggskåp i stålplåt IP54 Tillbehör s.183 Skyddstak Handtag och lås Fästdetaljer 08. KGT/KGR/HLN 175

176 KGT/KGR/HLN KGT / KGR / HLN Väggskåp i stålplåt och rostfritt Eldons väggskåpsprogram är ett av marknadens mest flexibla skåpsprogram. De olika plåtskåpen täcker de flesta behov som marknaden ställer. Lackerad stålplåt eller slipad rostfri plåt Finns som syrafast vid förfrågan Vattenavvisande droppkant innanför dörren Skarvlös sprutad polyuretanpackning Aluzinkbehandlad montageplåt Hög kapslingsklass Stor storleksvariation KGT/KGR/HLN

177 KGT/KGR/HLN KGT / KGR / HLN Väggskåp i stålplåt och rostfritt Kapslingsklass IP54 - IP66 Slipad rostfri yta i 240S korn eller lackerad strukturerad yta Helsvetsat skåp Rostfria skåp har efterbehandlade svetsfogar för att undvika missfärgningar Dörrens öppningsvinkel är hela 115 Flänsöppning, FL21, för enkel kabelgenomföring Skarvlös packning med sprutad polyuretanlist ger tillförlitlig täthet 08. KGT/KGR/HLN 177

178 KGT/KGR/HLN KGT Väggmonterat apparatskåp Apparatskåp med enkeldörr, IP66 Övriga egenskaper - Överbockad profi l i dagöppningen, tjänar som fast och vattenavvisande droppkant - Täckta gångjärn med öppningsvinkel Utanpåliggande dörr som kan vändas för att få dörren vänsterhängd - Skarvlös packning av strängsprutad polyuretanlist garanterar tillförlitlig täthet - Jordningsmöjligheter i kapslingsskåp, dörr och montageplåt - Flänsöppningar uppåt och nedåt - 8,5 mm fästhål i bakstycket utpressade 2 mm för att tillåta fritt luftfl öde bakom skåpet Teknisk Data Material: Kapslingsskåp: 1,2 mm, stålplåt, (1,5 mm KGT7724). Dörr: 1,2 mm stålplåt Montageplåt: 2,0 mm aluzinkbehandlad stålplåt. Kapsling: Kantbockad och helsvetsad. 8,5 mm fästhål i bakstycket, utpressade till 2 mm distans mot underlaget. Dörr: 130 öppningsvinkel, högerhängd utanpåliggande. Demonterbar genom de insides placerade gångjärnspinnarna. Lås: Förkromat 3 mm DIN-lås med 90 nyckelvridning. Andra lås fi nns som tillbehör. Monteringsplåt: Fäst med M8 svetsbultar i skåpets bakstycke. Flänsöppningar: FL21 i under- och översida. Skruvpaket för fl änsar ingår. Täckfl änsar och packning ingår ej. Ytbehandling : Kiselgrå pulverlack med strukturerad yta RAL7035. Kapslingsklass: I överensstämmelse med IP66 och NEMA 4, 12 och 13. Leveransomfattning: Skåp, montageplåt och jordningstillbehör samt erfoderligt monteringsmateriel. Återvinningsbart emballage KGT/KGR/HLN

179 KGT/KGR/HLN Kapslingsstorlek HxBxD Storlekmontageplåthxbxd Öppningar Antallåshål Beteckning E-nr 180x240x x190x KGT1215R x360x x310x KGT1315R x240x x190x KGT2215R x360x x310x KGT2315R x480x x430x KGT2415R x240x x190x KGT3215R x360x x310x KGT3315R x360x x310x KGT3324R x480x x430x KGT3415R x480x x430x KGT3424R x720x x670x KGT3715R x720x x670x KGT3724R x240x x190x KGT4215R x360x x310x KGT4315R x360x x310x KGT4324R x480x x430x KGT4415R x480x x430x KGT4424R x360x x310x KGT5315R x360x x310x KGT5324R x360x x310x KGT7315R x360x x310x KGT7324R x720x x670x KGT7724R KGT/KGR/HLN 179

180 KGT/KGR/HLN KGR Väggmonterat apparatskåp Apparatskåp i rostfritt stål med enkeldörr, IP66 Övriga egenskaper Överbockad profil i dagöppningen, tjänar som fast och vattenavvisande droppkant - Täckta gångjärn av rostfritt stål med öppningsvinkel Högerhängd, utanpåliggande dörr - Skarvlös packning av strängsprutad polyuretanlist garanterar tillförlitlig täthet - Jordningsmöjligheter i kapslingsskåp, dörr och montageplåt - Aluzinkbehandlad montageplåt möjliggör individuell jordning av monterade komponenter vilket ger potentialutjämning - Flänsöppning, FL21, för enkel kabelgenomföring. Enkelt att montera ihop med kopplingslåda KLR. - Yta i förslipad 240S korn, särskilt lämpad för våta, fuktiga och kemiskt krävande miljöer - Fästhål i bakstycke, utpressade 4 mm för att tillåta fritt luftflöde samt rengöring bakom skåpet Teknisk Data Material: Rostfri plåt (1.4301) i förslipad 240S korn (syrafast plåt i förslipad 240S korn, på förfrågan) Kapsling: 1,0 mm Dörr: 1,2 mm (1,5 mm KGR7724) Montageplåt: 2 mm aluzinkbehandlad stålplåt Kapsling: Kantbockad och helsvetsad. Alla svetsfogar efterbehandlade. 6,6 mm fästhål i bakstycket, utpressade till 4 mm distans mot underlaget. Dörr: Utanpåliggande, högerhängd. Demonterbar genom de insides monterade gångjärnspinnarna. Lås: Förkromat 3 mm DIN-lås med 90 nyckelvridning. Lås av rostfritt stål och andra varianter finns som tillbehör. Monteringsplåt: 2 mm aluzinkbehandlad stålplåt. Fäst med M8 svetsbultar i skåpets bakstycke. Flänsöppningar: FL21 i undersidan. Fläns med polyetenpackning inkluderad. Övriga flänsar se tillbehör. Ytbehandling: Utsida av kapsling och dörr: Förslipad 240S korn. Montageplåt: Aluzinkbehandlad Alla svetsar efterbehandlade för att undvika missfärgning. Kapslingsklass: I överensstämmelse med IP66 och NEMA 4X, 12 och 13. Leveransomfattning: Kapsling, montageplåt, fläns, packning och jordningstillbehör samt erfoderligt monteringsmateriel. Återvinningsbart emballage KGT/KGR/HLN

181 KGT/KGR/HLN HxBxD Storlek montageplåt hxbxd Fläns Öppningar Antal låshål Vikt Beteckning E-nr x186x ,5 KGR x186x ,2 KGR x306x ,0 KGR x186x ,0 KGR x306x ,5 KGR x306x ,5 KGR x426x ,3 KGR x426x ,8 KGR x306x ,3 KGR x306x ,8 KGR x426x ,8 KGR x426x ,5 KGR x306x ,7 KGR x306x ,4 KGR x306x ,6 KGR x666x ,7 KGR KGT/KGR/HLN 181

182 KGT/KGR/HLN HLN Väggskåp, IP54 Plåtkapsling med flänsöppning uppåt/nedåt H x B x D Flänsstorlek Beteckning E-nr 170x220x HLN1205R x220x HLN1210R x220x HLN1510R x275x HLN1215R x245x HLN1520R x220x HLN1230R x220x HLN1530R x275x HLN1535R x245x HLN1540R x245x HLN2445R x275x HLN1550R x305x HLN1555R x305x HLN2455R x385x HLN1560R x305x HLN2465R x455x HLN2475R Inklusive montageplåt KGT/KGR/HLN

183 KGT/KGR/HLN ALT T handtag FR Yttre fästjärn Beskrivning Beteckning E-nr T handtag, kromaterat utan cylinder ALT561XCE Lås m. T-handtag. Svart plast ALT Lås m. T-handtag. Förkrom. ALT PLC Hänglåsadapter Monteras utifrån i kapslingsskåpets fästhål. Tillverkade i rostfri syrafast plåt 2 mm. Inklusive 4st M6 muttrar. Leveransförpackning: 4 st. Beskrivning Beteckning E-nr Monteras i bakstyckets fästhål. rostfri FR SKT Skyddstak Passar till standardlås. Beskrivning Beteckning E-nr Hänglåsadapter PLC Låshus för ASSA-cylinder Av 1 mm rostfri plåt. Avsett som extra skydd för utomhusplacerade, enkelmonterade skåp. Ökar skåpets bredd med 20mm. Bearbetning för infästning krävs. Bredd mm Djup: Beteckning E-nr mm SKT mm SKT mm SKT mm SKT mm SKT mm SKT Beskrivning: Låshus för skandinavisk oval cylinder. Universellt höger- eller vänstermontage. Öppnas med 90 moturs vridning. Leverans med mutter. Kombinerad hålbild med ytterligare ett hål. Skyddsklass IP54. Material: Låshus och hölje: Zink, pulverlack svart stuktur. Mutter: Mässing, fzb. Skruv: Stål, fzb. Beskrivning Beteckning E-nr Låshus för 6- eller 7 stiftcylinder KGT/KGR/HLN 183

184 NORMAPPARATER NORMAPPARATER NORMAPPARATER

185 NORMAPPARATER DVÄRGBRYTARE s.188 samt hjälpkontakter, fasskenor, mm JORDFELSSKYDD s.194 Personsskyddsbrytare, jordfelsbrytare & jordfelsrelä BRYTARE s.197 Huvud- och lastbrytare, omkopplare & indikering ENERGIMÄTARE s och 3 fas, direktmätande KONTAKTORER & RELÄ s.207 samt trappautomater, tidrelä, mm KOPPLINGSUR & LJUSRELÄN s.212 Mekaniska- och digitala kopplingsur, ljusrelän TRANSFORMATORER & BELASTNINGSVAKT AC & DC transformatorer samt BVN-belastningsvakt s.219 ÖVERSPÄNNINGSSKYDD & s.223 UTTAG SAMT DIAZEDSOCKLAR 09. NORMAPPARATER 185

186 NORMAPPARATER NORMAPPARATER För bostad, kontor, butik, verkstad och industri, mm Eldon erbjuder ett brett sortiment normapparater för installation i bostad, kontor, butik, offentliga lokaler, verkstad, industri och lantbruk mm. Produktprogrammet som bl a består av dvärgbrytare, jordfelsbrytare, personskyddsbrytare, energimätare, relän, transformatorer och ett av marknadens bredaste utbud av fasskenor för bl a dvärgbrytare. De flesta av apparaterna säljs under Eldons eget varumärke och tillverkas av företag runt om i Europa och världen, där samtliga leverantörer har en lång erfarenhet och ett stort kunnande inom sitt område samt en hög och tillförlitlig kvalitet och kontinuitet. 10 ka dvärgbrytare från 1A till 63A Jordfelsbrytare för 10 ka Personskyddsbrytare för 10 ka Stort sortiment fasskenor Driftsäkra relän Kopplingsur med bl.a astro eller årsfunktion Energibesparing med energimätare Kontroll över abonnemangs säkring med BVN NORMAPPARATER

187 DVÄRGBRYTARE - ED100 Allmänt NORMAPPARATER Utlösningskarakteristik och användningsområde Egenskaper och användningsområden ED100 Dvärgbrytarna är tillverkade enligt den senaste tekniken när det gäller säkerhet, funktion och användarvänlighet. De är provade och godkända som frånskiljare vid arbete och tillverkade av halogenfritt material. De lämpar sig att användas vid alla typer av installationer i bostäder, fastigheter, industrier och kommersiella anläggningar. Fördelar vid installation Ett unikt fäste gör det enkelt att lösgöra enstaka dvärgbrytare från DIN-skenan, även mitt i en säkringsrad. Detta gör dem mycket servicevänliga. Anslutningsterminalerna är beröringsskyddade och utförda med trådskydd vilket gör att ansluten kabel ej kan felkopplas. Anslutning med fasskena av gaffel modell görs undertill eller upptill i ett beröringsskyddat terminalfack. B Resistiva laster 3 till 5 xin - Varmvattenberedare - Spis och ugn - Elradiatorer - Belysning och uttag C Induktiva & resistiva laster 5 till 10 xin - Uttag för mikrovågsugn - Enstaka uttag - Motorer - Tvättmaskin och torktumlare D Startströmkrävande laster 10 till 20 xin - Svets - Stora ringkärnetransformator - Hiss - Truckladdare Frånskiljning (synligt brytställe) För att klassas som frånskiljare har dvärgbrytarna, serie ED100, genomgått två efterföljande provningar enligt IEC Dessa provningar innefattar test som dvärgbrytaregenskaper bland annat vid full kortslutnings ström och som frånskiljare. Vid provning som frånskiljare får de påfrestningar som skapades vid kortslutningsprovningen inte ha påverkat frånskiljningsegenskaperna och ej heller förorsakat krypströmmar som överstiger 2 ma. Dessa provningar är genomförda av både KEMA och SEMKO samt de egenskaper som beskrivs enligt följande, ligger till grund för klassning av dvärgbrytare ED100 som i allmänt tal kallas synligt brytställe. SS-EN Dvärgbrytare, installationsautomater. Dvärgbrytare för överströmsskydd, för bostadsinstallationer och liknande. Avsedda för tillgänglighet av ej särskilt instruerade personer. SS-EN Kopplingsapparater för högst 1000 V, effektbrytare Avsedda för tillgänglighet av särskilt instruerade personer. Strömbelastning av 1,5 mm² ledare En ledare som t ex FK 1,5 mm² får belastas med maximalt 14 A kontinuerlig last vid dold förläggning. Därför kan man välja en dvärgbrytare om 13 A. Varför använda 13 A med B-karakteristik? Varför bör man välja 13 A B-karakteristik istället för 10 A C-karakteristik? Anledningarna kan vara flera men är rätt så enkla: 10 A C-karakteristik (Skall lösa ut inom 0,1 sekund vid 100 A) + Klarar start laster som mikrovågsugn, damm-sugare m m. Svårare att klara utlösningsvillkoret. Kräver 100 A i kortslutningsström för att lösa ut. Kan krävas kortare ledare från säkring till last. 13 A B-karakteristik (Skall lösa ut inom 0,1 sekund vid 65 A) + Klarar startlaster som mikrovågsugn dammsugare m m. + Utlösningsvillkoret uppfylls lättare. Kräver 65 A i kortslutningsström för att lösa ut. Kan ge möjlighet för längre ledare mellan säkring och last. * ED100 har en handoberoende och fjäderbelastad kontakt (quick-make) vilket ger en omedelbar slutning av kontakten. * ED100 är försedda med frånskiljar symbol samt en tydlig lägesindikering i form av ett indikeringsfönster som visar rött och grönt. Dessutom har ED100 ytterligare en separat symbol som visar ON-OFF-position samt en tryckt märkning på vipparmen som indikerar ON-OFF-läget. * ED100 har ett kontaktavstånd som är >5 mm i frånslaget läge. * För att användas som frånskiljare skall dvärgbrytaren förses med en manöverspärr (MSR) och anslagsskylt (till exempel, MSRSK). Förklaring enligt svensk standard En dvärgbrytare är ett överströmsskydd bestående av ett termiskt överlastskydd och ett elektromagnetiskt kortslutningsskydd för ledningar. Dvärgbrytaren skall lösa ut automatiskt vid ett förutbestämt strömvärde. 09. NORMAPPARATER 187

188 NORMAPPARATER ED100 Dvärgbrytare - 10 ka Tillverkade av halogenfritt självslocknande material och följer de högsta kraven gällande säkerhet, funktion och användarvänlighet. Provade och certifierade av SEMKO. Godkända som frånskiljare vid arbete bl.a. tack vare den friutlösande och fjäderbelastade kontaktfunktionen och den tydliga lägesindikeringen. Lämpliga för installation i bostäder, fastigheter, offentliga byggnader och industri. Vid användning som frånskiljare skall dvärgbrytaren förses med manöverspärr, beteckning MSR samt anslagsskylt med beteckning MSRSK. Teknisk Data Brytförmåga: EN/IEC EN/IEC Icn: 10 ka Ics: 7,5 ka Icu: 15 ka Ics: 7,5 ka Märkspänning: 230/400V AC, 60/125V DC Min. driftspänning: 12 V AC/DC Elektromekanisk livslängd: >8000 op. Arbetstemperatur: -25 C till +55 C Materialegenskaper: :Uppfyller IEC /-11 Glödstrådstest: 960 C Halogenfritt materiel Övriga egenskaper: - Provade och godkända av SEMKO ka enligt EN ka enligt EN Energibegränsningsklass 3 - Godkända som frånskiljare - Fjäderbelastad kontaktfunktion - Tydlig lägesindikering - Halogenfria och självslocknande - Kompakt design, höjd endast 81 mm - Anpassad för Eldons fasskenor - Anslutning för fasskena, typ gaffel, både under- och ovansida - DIN fäste som gör dem möjliga att bytas ut mitt i en rad - Plomberbara - Låsbara med Eldons manöverspärr, MSR - Anslutningsarea mellan 0,75-35 mm² - Anslutningsterminaler med trådskydd - Kan förses med hjälp- eller signalkontakt NORMAPPARATER

189 NORMAPPARATER ED100 B-karakteristik Beskrivning In (A) Beteckning E-nr 1-pol, 1 modul 1 ED101B ED101B ED101B ED101B ED101B ED101B ED101B ED101B ED101B ED101B ED101B ED101B ED101B ED101B pol, 2 moduler 1 ED102B ED102B ED102B ED102B ED102B ED102B ED102B ED102B ED102B ED102B pol, 3 moduler 6 ED103B ED103B ED103B ED103B ED103B ED103B ED103B pol, 4 moduler 10 ED104B ED104B ED104B NORMAPPARATER 189

190 ED100 C-karakteristik NORMAPPARATER Beskrivning In (A) Beteckning E-nr 1-pol, 1 modul 1 ED101C ED101C ED101C ED101C ED101C ED101C ED101C ED101C ED101C ED101C ED101C ED101C ED101C ED101C pol, 2 moduler 1 ED102C ED102C ED102C ED102C ED102C ED102C ED102C ED102C ED102C ED102C pol, 3 moduler 1 ED103C ED103C ED103C ED103C ED103C ED103C ED103C ED103C ED103C ED103C ED103C ED103C ED103C ED103C pol, 4 moduler 10 ED104C ED104C ED104C ED100 D-karakteristik Beskrivning In (A) Beteckning E-nr 1-pol, 1 modul 6 ED101D ED101D ED101D ED101D pol, 3 moduler 6 ED103D ED103D ED103D ED103D ED103D ED103D ED103D ED103D ED103D ED103D NORMAPPARATER

191 NORMAPPARATER ED100HJ/ED100SG Hjälp- och signalkontakt ED100SH Shuntutlösare - ED100 Beskrivning: För montage på dvärgbrytare, serie ED100, jordfelsbrytare, serie EJB, samt på strömställaren ESW163. Monteras på vänster sida av skyddet/brytaren. ED100HJ Hjälpkontakt För ED100, EJB och ESW163 Kontakten följer vipparmens rörelse (till/från) och ändrar kontaktläge (ger signal) oavsett om skyddet/brytaren har manövrerats manuellt eller löst ut på grund av fel i anläggningen. Växlande kontakt, nr: (11-12 sluter vid frånslag och bryter vid frånslag) ED100SG Signalkontakt För ED100 och EJB Kontakten ändrar kontakt läge (ger signal) enbart om skyddet har löst ut på grund av fel i anläggningen. Ingen signal ges om apparaten manövreras manuellt. Signalkontakten är försedd med reset-funktion vid utlöst säkring samt med testfunktion av kontaktfunktionen (95-96) i frånslaget läge. Växlande kontakt, nr: (95-96 sluter vid larm och bryter vid larm). Märkström: 6 A vid 230 V AC och 24 V DC, 2 A vid 48 V DC, 1 A vid 130 V DC Märkspänning: 230/400 V AC (240/415 V AC), V DC Isolation: Uppfyller IEC /-11 Glödtrådstest: 960 C, Halogenfritt materiel Anslutningsarea: 0,75 till 2,5 mm² (2x1,5 mm²) Arbetstemperatur: -25 C till +55 C Standard: IEC , CE Materialegenskaper: Uppfyller IEC /-11 Glödtrådstest: 960 C, Halogenfritt materiel Beskrivning: För montage på dvärgbrytare, serie ED100. ED100SH gör det möjligt att via fjärrmanöver slå ifrån en dvärg-brytare och last. När ED100SH spänningssätts med 230 V AC reagerar spolen och slår mekaniskt ifrån den dvärgbrytare som har monterats tillsammans med ED100SH. ED100SH kopplar ifrån spänningen till sin egna spole vid frånslag, vilket gör att shuntutlösaren kan manövreras med fast spänning. Monteras på höger sida av dvärgbrytaren Manöverspänning: 230 V AC Spänningvariation: -20% - +10% Isolationsspänning: 2 kv Elektromekanisk livslängd: >4000 op. Anslutningsarea: 0,75 till 25 mm² Arbetstemperatur: -25 C till +55 C Standard: IEC , CE Materialegenskaper: : Uppfyller IEC /-11 Glödtrådstest: 960 C, Halogenfritt materiel Beskrivning Antal moduler: Beteckning E-nr Shuntutlösare (fjärrutlösare) 1 ED100SH MSR/MSRSK Manöverspärr och skylt Beskrivning Antal moduler: Beteckning E-nr Hjälpkontakt 1vxl. 0.5 ED100HJ Signal (larm) kontakt 1vxl. 0,5 ED100SG Manöverspärr: För låsning av dvärgbrytare, jordfelsbrytare, mm i från- eller tillslaget läge. Förses med hänglås samt manöverskylt för godkänd från skiljning. MSR passar på de flesta på marknaden förekommande fabrikat. Beskrivning Anm. Beteckning E-nr Manöverspärr Manöverspärr för låsning av dvärgbrytare MSR Manöverskylt Informationsskylt för MSR MSRSK NORMAPPARATER 191

192 NORMAPPARATER Fasskenor Fasskenor för dvärgbrytare, mm Halogenfria fasskenor för anslutning av dvärgbrytare, jordfelsbrytare och personskyddsbrytare. OBS! Skenor typ E3Lxx har fasta ändskydd och bör inte kapas. Skenor kan, vid utökning av grupper i en central, monteras med överlappning och på så sätt kan man bygga vidare utan mjukledare i elcentralen. 1 meters skenor levereras utan ändskydd ( se tillbehör). Samtliga faskskenor har ett c/c mått mellan anslutningar om 17,8mm och passar på så sätt på flera olika fabrikat som te.x, Eldon, Doepke, GE, Siemens, Legrand, Hager, Eaton/moeller, Schneider, mfl. Skenorna är tillverkade åt Eldon av företaget FTG i Tyskland. Teknisk Data Märkspänning: 400V AC (max 500V) Material: Koppar, E-Cu-F25 Isolationsmaterial: Halogenfri och dioxinfri självslocknande plast, Cycoloy C2100HF Kortslutnings hållfasthet: < 25kA ( vid 100 A försäkring ) Brandtålighet: Enl. UL94 V5, 960 C. 1-fas Beskrivning Längd Ansl. area Fasföljd Beteckning E-nr Fasskena för 3 st SLP275V, 3 mod., 1-fas, 16 mm² 3 mod. 16 mm² L1... E1L Fasskena för 4 st SLP275V, 4 mod., 1-fas, 16 mm² 4 mod. 16 mm² L1... E1L st anslutningar med 2 mod. avstånd 8 mod. 16 mm² L1... G1LFLP pol, 57 moduler, vinklad 90º 1 meter 16 mm² L1... E1L pol för hjälpkontakt, 37 moduler, vinklad 90º 1 meter 20 mm² L1+H E1LHJ fas Beskrivning Längd Ansl. area Fasföljd Beteckning E-nr 2-pol, 56 moduler 1 meter 10 mm² L1, L2... E2L pol för hjälpkontakt, 44 moduler 1 meter 10 mm² L1,L2+H... E2LHJ NORMAPPARATER

193 NORMAPPARATER 3-fas Beskrivning Längd Ansl. area Fasföljd Beteckning E-nr 3-pol inkl. fasta ändskydd (skall ej kapas) 4 mod. 16 mm² L1, (L2, L3), L1 E3L pol inkl. fasta ändskydd (skall ej kapas) 5 mod. 16 mm² L1, L2, (L3), L1, L2 E3L pol inkl. fasta ändskydd (skall ej kapas) 6 mod. 16 mm² L1, L2, L3 E3L pol inkl. fasta ändskydd (skall ej kapas) 7 mod. 16 mm² L1, L2, L3 E3L pol inkl. fasta ändskydd (skall ej kapas) 8 mod. 16 mm² L1, L2, L3 E3L pol inkl. fasta ändskydd (skall ej kapas) 9 mod. 16 mm² L1, L2, L3 E3L pol inkl. fasta ändskydd (skall ej kapas) 10 mod. 16 mm² L1, L2, L3 E3L pol inkl. fasta ändskydd (skall ej kapas) 11 mod. 16 mm² L1, L2, L3 E3L pol inkl. fasta ändskydd (skall ej kapas) 12 mod. 16 mm² L1, L2, L3 E3L pol inkl. fasta ändskydd (skall ej kapas) 13 mod. 16 mm² L1, L2, L3 E3L pol inkl. fasta ändskydd (skall ej kapas) 14 mod. 16 mm² L1, L2, L3 E3L pol inkl. fasta ändskydd (skall ej kapas) 15 mod. 16 mm² L1, L2, L3 E3L pol inkl. fasta ändskydd (skall ej kapas) 16 mod. 16 mm² L1, L2, L3 E3L pol inkl. fasta ändskydd (skall ej kapas) 17 mod. 16 mm² L1, L2, L3 E3L pol inkl. fasta ändskydd (skall ej kapas) 18 mod. 16 mm² L1, L2, L3 E3L pol inkl. fasta ändskydd (skall ej kapas) 19 mod. 16 mm² L1, L2, L3 E3L pol inkl. fasta ändskydd (skall ej kapas) 20 mod. 16 mm² L1, L2, L3 E3L pol inkl. fasta ändskydd (skall ej kapas) 21 mod. 16 mm² L1, L2, L3 E3L pol inkl. fasta ändskydd (skall ej kapas) 22 mod. 16 mm² L1, L2, L3 E3L pol inkl. fasta ändskydd (skall ej kapas) 23 mod. 16 mm² L1, L2, L3 E3L pol inkl. fasta ändskydd (skall ej kapas) 24 mod. 16 mm² L1, L2, L3 E3L pol inkl. fasta ändskydd (skall ej kapas) 25 mod. 16 mm² L1, L2, L3 E3L pol inkl. fasta ändskydd (skall ej kapas) 26 mod. 16 mm² L1, L2, L3 E3L pol, 57 moduler, kondenssäker 1 meter 10 mm² L1, L2, L3 E3T pol, 57 moduler, kondenssäker 1 meter 16 mm² L1, L2, L3 E3T pol för hjälpkontakt, 48 moduler, 3p+h 1 meter 16 mm² L1, L2, L3, + H E3T3H pol för hjälpkontakt, 39 moduler, 1p+h 1 meter 16 mm² L1 + H, L2 + H, L3 + H E3T1H fas+N (4-pol) Beskrivning Längd Ansl. area Fasföljd Beteckning E-nr 3-pol med N för 2-pol app. 54 moduler 1 meter 16 mm² L1+N,L2+N,L3+N... E4T1N pol med N för 2-pol app. 56 moduler 1 meter 16 mm² L1,L2,L3+N E4T3N PIN-skena, Stiftanslutning Beskrivning Längd Ansl. area Fasföljd Beteckning E-nr 1-pol, 57 moduler, vinklad 90º 1 meter 16 mm² L1... S1L pol, 57 moduler 1 meter 16 mm² L1,L2... S2L pol, 57 moduler 1 meter 16 mm² L1,L2,L3... S3L Tillbehör Beskrivning Beteckning E-nr Ändskydd för 1-poliga fasskenor EKC Ändskydd för 2-poliga fasskenor EKC Ändskydd för 3-poliga fasskenor för hjälpkontakt EKC3H Ändskydd för 3-poliga fasskenor EKC Ändskydd för 4-poliga fasskenor typ E4T... EKC Ändskydd för 3-poliga fasskenor typ E3L..., reservdel limmas fast på E3L... EKCEC Beröringsskydd, 5 moduler, gult, delbar per modul, för fasskenor BRS Beröringsskydd, 1 meter, kapbar, för fasskenor BRS1M NORMAPPARATER 193

194 NORMAPPARATER EPS Personskyddsbrytare - 10kA Personskyddsbrytare serie EPS är en 2-polig jordfelsbrytare i kombination med en 1-polig dvärgbrytare i en och samma enhet. Genom att installera EPS i bostäder, kontor, industri och verkstad, m m, uppnår man en tydlig och säker anläggning med möjlighet för bättre och utökad sektionering samt jordfelsskydd enligt gällande elsäkerhetsföreskrifter. Personskyddsbrytaren används med fördel som person- och kortslutningsskydd av 1-fas grupper där man då får en allpolig brytning av anslutna objekt. Vanliga användningsområden är 1-fasuttag inom- och utomhus, kyl, frys, tvättmaskin, bänkuttag, motorvärmare, uttagscentraler, mm. EPS kan anslutas med Eldons faskena, avsedd för personskyddsbrytare och valfritt på under- eller ovan sida. Tydlig och tillförlitlig indikering av kontaktläget med symbol märkning, indikeringsfönster samt ON-OFF märkning på vippan. Som tillbehör finns hjälpkontakt. Teknisk Data Brytförmåga: 10 ka Icn. ( A) Selektivitetsklass: 3 Märkspänning: 230 V AC / 50 Hz Jordfelström I n: 30 ma, typ A Arbetstemperatur: -25 C till +40 C Anslutningsarea: 1,5 mm² till 25 mm² Elektromekanisk livslängd: 4.000/ manövrar Standard: EN , EN Uppfyller gällande LVD och EMC direktiv (CE), samt kraven enligt RoHS. Övriga egenskaper: - 10 ka - Kan installeras i kapsling utomhus, -25 C - 30 ma jordfelström, typ A - 2 moduler bred - Allpolig brytning - Tydlig lägesindikering - Anpassad för Eldons fasskena, E4T1N54 - Fasskena kan anslutas på undereller ovansida - Hjälpkontakt som tillbehör - Låsbara med Eldons manöverspärr, MSR - Plomberbara - Kontaktavstånd >4 mm - Beteckning och E-nummer tryckt på sidan - CB och VDE certifierade av en Europeiska t tillverkaren - Halogenfri och självslocknande ma karaktäristik A Beteckning E-nr 30 B 6 EPSB B 10 EPSB B 13 EPSB B 16 EPSB C 6 EPSC C 10 EPSC C 13 EPSC C 16 EPSC Tillbehör Beskrivning Ith AC15 Beteckning E-nr 1 vxl. hjälpkontakt 16 A 4 A EPSS fas+N (4-pol) Beskrivning Längd Ansl. area Fasföljd Beteckning E-nr 3-pol med N för 2-pol app. 54 moduler 1 meter 16 mm² L1+N,L2+N,L3+N... E4T1N NORMAPPARATER

195 NORMAPPARATER EJB Jordfelsbrytare - Typ A Tillverkade av halogenfritt självslocknande material och enligt högsta krav gällande säkerhet, funktion och användarvänlighet. Provade och certifierade av SEMKO. Stötströmsäkra samt godkända för installation i miljöer ner till -25 C. Snabb och säker överkoppling till efterföljande dvärgbrytare, direkt med fasskena då de 4-poliga jordfelsbrytarna har nollanslutning till vänster. Kan förses med hjälp-/signalkontakt av typ ED100HJ eller ED100SG. Lämpliga för installation i bostäder, fastigheter, offentliga byggnader och industri. Teknisk Data Brytförmåga: EN/IEC Märkspänning: 230/400 V AC (240/415 V AC) Frekvens: 50/60 Hz Villkorlig kortslutningsström: Icn = I n 10 ka ( A) vid 63 A försäkring Slut-och brytförmåga: Im 630 A (63 A), 500 A (40 A) Arbetstemperatur: -25 C till +55 C Materialegenskaper: Uppfyller IEC /-11 Glödtrådstest: 960 C, Halogenfritt materiel Övriga egenskaper: - Provade och CB-certifierade av SEMKO - 10 ka vid 63A försäkring. - Typ A, -25 C - Stötströmtåliga, 200 A enl. EN Tydlig lägesindikering - Testinstruktion på jordfelsbrytaren - Halogenfria och självslocknande - Kompakt design, höjd endast 81mm - Anpassad för Eldons fasskenor typ gaffel. - Faskena kan anslutas på under-eller ovansida - Samtliga 4-poliga med n nollanslutning till vänster - DIN-fäste som gör dem möjliga att bytas ut mitt i en rad - Plomberbara - Låsbara med Eldons manöverspärr, MSR - Anslutningsarea från 1,5 till 35 mm² - Anslutningsterminaler med trådskydd - Åtdragningsmoment: 2 Nm - Kan förses med hjälp- eller signalkontakt - Uppfyller kraven som frånskiljare - Kontaktavståndet är 8 mm i i frånslaget läge A-karakteristik Beskrivning In (A) ma Beteckning E-nr 2-pol, 2 moduler EJB pol, 2 moduler EJB pol, 2 moduler EJB pol, 4 moduler EJB pol, 4 moduler EJB pol, 4 moduler EJB pol, 4 moduler EJB NORMAPPARATER 195

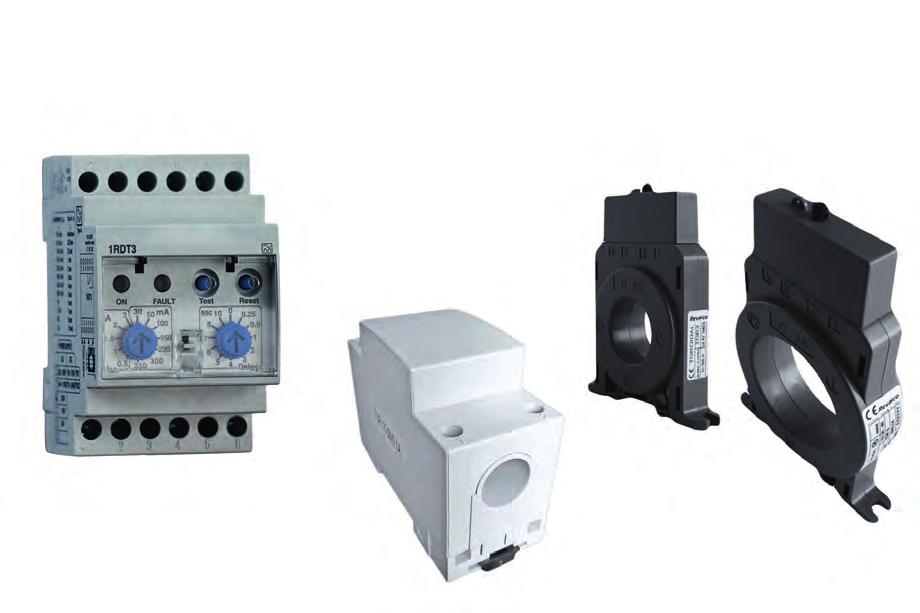

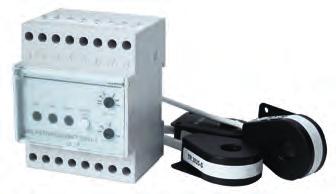

196 NORMAPPARATER GRDT3 Jordfelsövervakningsrelä - typ A Jordfelsrelä för övervakning av 5-ledarsystem i fastigheter, sjukhus, lab, kontor, industri, mm. GRDT har steginställningar för ström och tid, från 30 ma till 30 A respektive 0 ms till 10 sekunder. Kombinationen mellan ström och tid kan väljas fritt. Mätning av jordfelström sker via extern mättransformator som ansluts med en 2-ledar kabel. Strömtrafo finns för skruvmontage samt även i normutförande för DIN-skena vid lägre ledar areor. GRDT har lysdiodsindikering för drift och larm och är försedd med 1 växlande och potentialfri reläutgång samt knappar för test och reset funktion. Jordfelsrelä får ej användas för bortkoppling av utrustning för personskydd (30 ma) då kraven gällande frånskiljningstider ej kan garanteras vid styrning av extern kontaktor. Inställningsområdena är 30, 100, 300mA och 0,5, 1, 1,5, 2, 3, 5,10, 20 och 30A. Teknisk Data Manöverspänning: 230 V AC, Hz Reläutgång: 1 vxl. 10 A AC21/ 250 V Egen förbrukning: >1 W Jordfelsström: 0,03 A till 30 A (12 lägen) Reaktionstid: 0 sek till 10 sek. (12 lägen) Rek. försäkring: 10 A B-kar. Lysdiods indikering: Grön = ON, Röd=Jordfel Arbetstemperatur: 0 C till +55 C Anslutningsarea: 0,75 till 4 mm² Mättrafo: 50/0,1A Material: PA66 och självslocknande Standard: EN , IEC 364, IEC 755, EN (app. B), CEI 64.8 Jordfelsövervakningsrelä In (A) Antal moduler: Tidsinställning Beteckning E-nr 0, A sekunder GRDT Summaströmstransformatorer Beskrivning Max. kabel diameter Beteckning E-nr H:88mm, B:100mm 35 mm GE H:125mm, B:125mm 60 mm GE Normutf. 2 MOD. 15 mm ETOR NORMAPPARATER

197 NORMAPPARATER HBR Lastbrytare, 3-pol med vred Lastbrytare med vred, avsedda som huvudbrytare i normcentraler och fördelningar. Brytarna kan även användas som motorbrytare och arbetsbrytare. För montage på DIN-skena eller skruvmonterad på montageplåt. Låsbara i frånläge samt kan även med modifiering låsas i tilläge. Brytarna kan förses med en fjärde pol (nolla) samt hjälpkontakt. Dessa kontakter sluter före och brytar efter huvudkontakterna. Max. en hjälpkontakt alternativt en extra pol samt en hjäpkontakt kan monteras samtidigt. Teknisk Data Beteckning: HBR3040T HBR3063T HBR3080T HBR3125T Märkström vid 400/415V AC (A) AC21: AC22: AC23: Motorlast vid 400V AC (kw): Brytförmåga vid 400V AC23 (A): Spänningshållfasthet (Uimp/kV): R.M.S vid försäkr. enl. AC21 (ka): Anslutningsarea Cu: 1,5-16 1, Åtdragnings moment (Nm): Standard: IEC /-3, EN /-3 Material: Halogenfritt och självslocknande Beskrivning Pol och märkström Antal moduler: Beteckning E-nr Huvudbrytare 3 pol 40A AC22 3 x 40 A 2 HBR3040T Huvudbrytare 3 pol 63A AC22 3 x 63 A 2 HBR3063T Huvudbrytare 3 pol 80A AC22 3 x 80 A 3 HBR3080T Huvudbrytare 3 pol 125A AC22 3 x 125 A 3 HBR3125T Tillbehör Beskrivning Typ Beteckning E-nr Extra pol 63A (nolla) till 40 och 63A, 1 modul Noll-pol HBE1063T Extra pol 125A (nolla) till 80 och 125A, 1 modul Noll-pol HBE1125T vxl. 3A till HBR A, 1 modul Hjälpkontakt HBH Ansl.plint, dubbel ink.anslutning, Cu 2x1,5-10 mm², B: 9 mm, 3st/fp Terminal för 2 & 3 mod brytare ANS Ansl.plint, Al/Cu 1x6-50 mm², B:16 mm, 3st/fp Terminal för 3 mod brytare ALKL NORMAPPARATER 197

198 NORMAPPARATER KATKO - KU Lastbrytare, 3- och 4-pol med vred Lastbrytare med vred, avsedda som huvudbrytare i normcentraler och fördelningar. Brytarna kan även användas som motorbrytare och arbetsbrytare. För montage på DIN-skena. Låsbara i frånläge. Som tillbehör finns bl.a. normkåpan, KU34P102, som används tillsammans med 2 valfria KU brytare och för att på ett enkelt och smidigt sätt åstakomma en resrvkraftsomkopplare för normutförande. Teknisk Data Beteckning: KU340K/KU440K KU380K/KU480K KU3125K/KU4125K Märkström vid 400/415V AC (A) AC21: AC22: AC23: V DC,3P i serie DC23 (A): Motorlast vid 400V AC (kw): Brytförmåga vid 400V AC23 (A): Spänningshållfasthet (Uimp/kV): R.M.S vid försäkr. enl. AC21 (ka): Anslutningsarea Cu: 1,5-16 2,5-35 2,5-50 Åtdragnings moment (Nm): 1,8 2,5 2,5 Höjd från DIN-skena till vred (mm): Standard: IEC /-3, EN /-3 Material: PA66 och självslocknande enl. UL94V-0 Beskrivning Pol och märkström Antal moduler: Beteckning E-nr Huvudbrytare 3 pol 40A AC22 3 x 40 A 3 KU340K Huvudbrytare 3 pol 80A AC22 3 x 80 A 3 KU380K Huvudbrytare 3 pol 125A AC22 3 x 125 A 3 KU3125K Huvudbrytare 4 pol 40A AC22 4 x 40 A 4 KU440K Huvudbrytare 4 pol 80A AC22 4 x 80 A 4 KU480K Huvudbrytare 4 pol 125A AC22 4 x 125 A 4 KU4125K Tillbehör Beskrivning Typ Beteckning E-nr För 2st KU brytare från 40 till 125A omkoppling normkåpa, 8 mod. KU34P vxl. för KU34P102 Hjälpkontakt VV1V För 2st 3-pol KU brytare från 40 till 125A. Parallell don RV För 2st 4-pol KU brytare från 40 till 125A. Parallell don RV Axel 200 mm. Används bla. till parallell koppl. don Axel L200AD Externt dörr vred för Axel typ LxxxAD Vred LK11SV Ansl.plint, dubbel ink.anslutning, Cu 2x1,5-10 mm², B: 9 mm, 3st/fp Terminal för 2 & 3 mod brytare ANS Ansl.plint, Al/Cu 1x6-50 mm², B:16 mm, 3st/fp Terminal för 3 mod brytare ALKL Ansl.plint, Al/Cu 1x16-50 mm², B:17 mm 1st/fp Terminal för 3 mod brytare KKL1X NORMAPPARATER

199 NORMAPPARATER KATKO - KUE Lastbrytare, 3-pol med vippa Lastbrytare med vippa och låg bygghöjd, avsedda som huvudbrytare i normcentraler och fördelningar. Brytarna kan även användas som motorbrytare och arbetsbrytare. För montage på DIN-skena. Låsbara i frånläge samt kan även med modifiering låsas i tilläge. KUE340TR och KUE380TR har rund frontplatta (ej för normkapsling) och är avsedd för montage och utbyte i bl.a. äldre WU centraler och mätartavlor, mm och kan behöva kompletteras med fästbygeln KBB40-80TR om DIN skena saknas i bef. utrustning. Teknisk Data Beteckning: KUE340 KUE380 KUE3125 Märkström vid 400/415V AC (A): AC21: AC22: AC23: V DC,3P i serie DC23 (A): Motorlast vid 400V AC (kw): Brytförmåga vid 400V AC23 (A): Spänningshållfasthet (Uimp/kV): R.M.S vid försäkr. enl. AC21 (ka): Anslutningsarea Cu: 1,5-16 2,5-35 2,5-50 Åtdragningsmoment: 1,8 2,5 2,5 Höjd från DIN-skena till vred (mm): Standard: IEC /-3, EN /-3 Material: PA66 och självslocknande enl. UL94V-0 Beskrivning Pol och märkström Antal moduler: Beteckning E-nr Huvudbrytare 3 pol 40A AC22 3 x 40 A 3 KUE340K Huvudbrytare 3 pol 40A AC22 3 x 40 A 3 KUE340TF Huvudbrytare 3 pol 40A AC22, Rund front Ø41 mm 3 x 40 A B 53mm KUE340TR Huvudbrytare 3 pol 80A AC22 3 x 80 A 3 KUE380K Huvudbrytare 3 pol 40A AC22 3 x 80 A 3 KUE380TF Huvudbrytare 3 pol 80A AC22, Rund front Ø41 mm 3 x 80 A B 53mm KUE380TR Huvudbrytare 3 pol 125A AC22 3 x 125 A 3 KUE3125K Tillbehör Beskrivning Typ Beteckning E-nr Ansl.plint, dubbel ink.anslutning, Cu 2x1,5-10 mm², B: 9 mm, 3st/fp Terminal för 2 & 3 mod brytare ANS Ansl.plint, Al/Cu 1x6-50 mm², B:16 mm, 3st/fp Terminal för 3 mod brytare ALKL Ansl.plint, Al/Cu 1x16-50 mm², B:17 mm 1st/fp Terminal för 3 mod brytare KKL1X Fästbygel för montage av KUE3xxTR i äldre WU centraler DIN-fäste KBB40-80TR NORMAPPARATER 199

200 NORMAPPARATER KATKO - EVA/HBR Lastbrytare, 3- och 4-pol med vippa Lastbrytare med vippa och låg bygghöjd, avsedda som huvudbrytare i normcentraler och fördelningar. Brytarna kan även användas som motorbrytare och arbetsbrytare. För montage på DIN-skena. Kan monteras i normcentraler men kräver ett djup från normslits till DIN-skenans ovankant om minst 47 mm. Totalt djup på brytarna är 78 mm från undersid atill vippan framkant. Samtliga är låsbara i frånläge. EVA brytarna har hissterminaler för Cu ledare. HBR3250 och HBR4250 har anslutningsfanor med 20 mm bredd för M8 bult (ingår ej) och som ansluts med kabelsko eller som bestyckas med Al/Cu teminaler. Teknisk Data Beteckning: EVA3125 EVA3160 HBR3250/HBR4250 Märkström vid 400/415V AC (A): AC21: AC22: AC23: V DC, 3P i serie DC23 (A): Motorlast vid 400V AC (kw): Brytförmåga vid 400V AC23 (A): Spänningshållfasthet (Uimp/kV): R.M.S vid försäkr. enl. AC21 (ka): Anslutningsarea Cu: M8 (20mm) Åtdragningsmoment: 6 w Höjd från DIN-skena till vred (mm): Standard: IEC /-3, EN /-3 Material: PA66 och självslocknande enl. UL94V-0 Beskrivning Pol och märkström Antal moduler: Beteckning E-nr Huvudbrytare 3 pol 125A AC22 3 x 125 A 4,5 EVA3125K Huvudbrytare 3 pol 160A AC22 3 x 160 A 4,5 EVA3160K Huvudbrytare 3 pol 250A AC22 3 x 250 A 6 HBR Huvudbrytare 4 pol 250A AC22 4 x 250 A 8 HBR Tillbehör Beskrivning Typ Beteckning E-nr Ansl.plint, Al/Cu 1x16-50 mm², B:17 mm 1st/fp Terminal för 3 mod brytare KKL1X Ansl.plint, L1, Al/Cu 1x mm², B:23 mm 1st/fp Terminal L1 för EVA brytare KKL1X120T Ansl.plint, L2, Al/Cu 1x16-50 mm², B:17 mm 1st/fp Terminal L2 för EVA brytare KKL1X120T Ansl.plint, L3, Al/Cu 1x16-50 mm², B:17 mm 1st/fp Terminal L3 för EVA brytare KKL1X120T Ansl.plint Al/Cu mm², M8, 1st/fp Terminal för bl.a. HBRx250 KKL1X120RSY Ansl.plint (kort skena), Al/Cu 1x mm², M10, B:32 mm 1st/fp Terminal för bl.a. HBRx250 KKL1X240TM NORMAPPARATER

201 DILOS Lastbrytare, 3- och 4-pol med vred NORMAPPARATER Lastbrytare med vred, avsedda som huvudbrytare i normcentraler och fördelningar. Kan även användas som motorbrytare och arbetsbrytare. DILOS har transparent kåpa vilket ger tydlig indikering av kontaktlägena. För montage på DIN-skena. Låsbara i frånläge. DILOS1 (-2) har hissterminaler för Cu ledare. DILOS2 (-2) har anslutningsfanor med 20 mm bredd för M8 bult (ingår) och som ansluts med kabelsko eller som bestyckas med Al/Cu teminaler och 1st beröringsskydd avsett för ink. anslutning ingår. Teknisk Data Beteckning: DILOS1/DILOS1-4 DILOS2/DILOS2-4 Märkström vid 400/415V AC (A): AC21: AC22: AC23: V DC,2P i serie DC23 (A): V DC,2P i serie DC23 (A): Motorlast vid 400V AC (kw): Brytförmåga vid 400V AC23 (A): Spänningshållfasthet (Uimp/kV): 8 8 R.M.S vid försäkr. enl. AC21 (ka): Anslutningsarea Cu: 6-50 M8 (20mm) Åtdragnings moment (Nm): Höjd från DIN-skena till vred (mm): Standard: IEC /-3, EN /-3, UL508 Material: Halogenfritt och självslocknande Beskrivning Pol och märkström Antal moduler: Beteckning E-nr Huvudbrytare 3 pol 125A AC22 3 x 125 A 5 DILOS Huvudbrytare 3 pol 200A AC22 3 x 200 A 5 DILOS Huvudbrytare 4 pol 125A AC22 4 x 125 A 8 DILOS Huvudbrytare 4 pol 200A AC22 4 x 200 A 8 DILOS Tillbehör Beskrivning Typ Beteckning E-nr Ansl.plint, Al/Cu 1x16-50 mm², B:17 mm 1st/fp Terminal för bl.a. DILOS1 KKL1X Ansl.plint, Al/Cu 1x6-50 mm², B:16 mm, 3st/fp Terminal för bl.a. DILOS1 ALKL Ansl.plint, Al/Cu 1x mm², M8, B:23, 1st/fp Terminal för bl.a. DILOS2 KKL1X120RSY För DILOS2 & DILOS2-4, 1st/fp Hjälpkontakt, 1 vxl. DILOSHJ1VXL Ansl. skydd för DILOS2 och DILOS 2-4 Beröringsskydd DILOSBER NORMAPPARATER 201

202 NORMAPPARATER ESW1102 Strömställare ESW163 Strömställare 1-0 Strömställare (omkopplare) för manövrering av kopplingsutrustning i läge (Hand-0-Automatik). Strömställaren klarar laster upp till 10 A vid 230 V AC och har tydlig indikering av lägespositioner. För montage på DIN-skena och för till- och frånslag av varierande laster upp till 63 A. Tydlig lägesindikering i form av ON-OFF samt röd och grön indikering. Kan förses med hjälpkontakt av typ ED100HJ. Märkspänning: 230 V (250 V) AC 50/60 Hz Märkström: 10 A AC21 Anslutningsarea: 0,5 mm² till 2,5 mm² Arbetstemperatur: -20 C till +45 C Material: Självslocknande och halogenfritt materiel enligt UL94V-0 Märkspänning: 230 V AC (240 V AC) Märkström: 63 A vid 230 V AC (AC22A) Isolationsspänning: 6,2 kv Elektromekanisk livslängd: >7000 op. Anslutningsarea: 0,75 till 35 mm² Åtdragnings moment (Nm): 2,5 Nm Arbetstemperatur: -25 C till +55 C Standard: IEC , IEC , CE Materialegenskaper: Uppfyller IEC /- 11 Glödtrådstest: 960 C, Halogenfritt materiel Beskrivning Antal moduler: Beteckning E-nr (H-0-A) 1 ESW Beskrivning Antal moduler: Beteckning E-nr 1-pol strömställare, ESW NORMAPPARATER

203 NORMAPPARATER ESL Signallampor, LED Indikeringslampor med ljusstark LED-belysning för montage på DIN-skena. LED-tekniken ger fördelar som till exempel lång livslängd, skaktålighet och förenklad installation. Förmonterad ljuskälla och lins (ej utbytbart). Signallamporna kan drivas med 24 till 230V AC. Vid 24V AC avger signallamporna ett svagare sken än vid 230V AC. Teknisk Data Märkspänning: V AC Frekvens: 50/60 Hz Effektförbrukning: Max. 0,6 W, 1,7 ma vid 24V AC Livslängd: ca timmar Anslutningsarea: 0,75 till 16 mm² Åtdragningsmoment: 2 Nm Arbetstemperatur: -25 C till +50 C Standard: IEC , CE Materialegenskaper: Uppfyller IEC /-11. Halogenfritt och självslocknande, 960 C Beskrivning Antal moduler: Beteckning E-nr Röd, LED 1 ESL230R Grön, LED 1 ESL230G Gul, LED 1 ESL230Y NORMAPPARATER 203

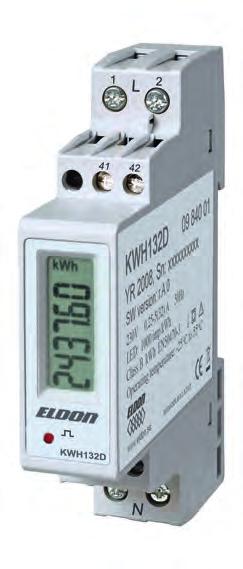

204 NORMAPPARATER KWH132D Direktmätande 1-fas, 32 A KWH132D är en kompakt, 1 moduls energimätare för mätning upp till 32A i 1-fas system. Mätaren är tillverkad enligt kraven mätstandard, MID. KWH132D är försedd med pulsutgång enligt S0 standarden för mätinsamling. Mätaren lämpar sig utmärkt för installation i till exempel bostäder, camping-, marina- och motorvärmarcentraler på grund av sitt kompakta mått och egenskaper som motståndskraft mot vibrationer och kyla. Teknisk Data Standard: EN , EN , Energi klass 1 enligt EN och klass B enligt MID Annex MI-003 Mätmetod: TRMS Arbetstemperatur: -25 C till +55 C Installtionskategori: Kat III (EN60664) Anslutningsspänning: 230V AC, Hz, Självförsörjd manöver Max. mät ström: 32 A Min. mät ström: 20 ma Egen förbrukning: 3 VA Display: Vertikal LCD, 1 rad, 5+1 siffra, höjd 7 mm med minnesfunktion vid strömavbrott LED-indikering: Röd, blinkande 1000 pulser/kwh Pulsutgång: Öppen kollektor, 1000 pulser/kwh 100 ms < 120 ms (PÅ). 120 ms (AV), enligt EN Anslutningsarea: 2,5 mm² till 10 mm² Material: Nylon PA66, självslocknande enligt UL94V-0 Skyddsklass: IP40 (front) Övrigt: KWH132D uppfyller kraven enl.mid krav men är ej MID listad under Eldons varunamn. Beskrivning Antal moduler: Beteckning E-nr Energimätare 1-fas 1 KWH132D NORMAPPARATER

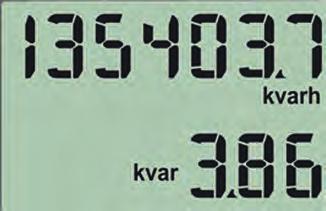

205 KWH363D NORMAPPARATER Multifunktionsmätare, Direktmätande, 3-fas, 65 A Teknisk Data Mätstandard: EN , EN , EN Klass B enl. MID annex MI-003, kwh: klass 1, kvarh: klass 2 Mätmetod: TRMS Arbetstemperatur: -25 C till +55 C (kondenseringsfri installation) Installtionskategori: Kat III (EN60664) Anslutningsspänning: 230/400 V AC, Hz Max. mät ström: 65 A Min. mät ström: 40 ma Egen förbrukning: 19 VA/0, 8 W Display: 2 Rader, Energi: 7 siffror med minnesfunktion vid driftavbrott. Överskridet värde indikeras med EEEE LED-indikering: Blinkande med 1000 pulser/kwh Pulsutgång: Öppen kollektor 100 imp./kwh (pulslängd: 100 ms) enl. DIN43864, IEC Anslutningsarea: Kraft: 2,5 mm² till 16 mm² (1,7-3 Nm) Digitalutgång: 1,5 mm² Material: Nylon PA66, självslocknande enl. UL94 V-0 Skyddsklass: IP50 (front) Övrigt: KWH363D uppfyller kraven enligt MID-standard, men är ej MID listad under Eldons varunamn. Mätvärdet kwh är ej nollställbart För utrustning och program för loggning av mätvärden från enskild mätare kan rekommenderas te.x. tillbehör och programvara från eller Specifikation: Digital utgång: Öppen kollektor (VDC eller GND referens) Lasten (Rc) måste göra kontaktströmmen lägre än 100 ma, spänningen VDC måste vara lägre eller lika med 30V DC. OBS! Terminal anslutning 31, 32, 33 & 43 har ej någon funktion och ansluts därför ej. Beskrivning Beteckning E-nr Energimatare 3-fas KWH363D NORMAPPARATER 205

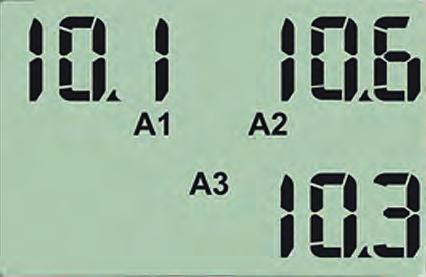

206 NORMAPPARATER ENERGIMÄTARE, KWH363D Multifunktionsmätare Direktmätande, 3-fas, 65 A KWH363D är en kompakt energi- och multifunktionsmätare för mätning av strömmar upp till 65 Ampere i 3-fas system och uppfyller mätkraven enligt MID -standard. Mätaren är i normutförande och endast 4 moduler bred, vilket gör att den med lätthet kan placeras de festa typer av elcentraler för lägenheter, villor, fastigheter och industri. KWH363D är försedd med s.k. pulsutgång för mät insamling av t ex ett DUC-system eller likvärdiga system som hanterar mätarens pulsstandard. KWH363D visar utöver kwh även flera, för användaren intressanta mätvärdensom kan hjälpa till för att optimera och effektivisera anläggningen. KWH363D arbetar efter principen med självförsörjd manöver och kan anslutas till följande nät: 3-fas med neutral ledare (Trewattsmetoden) 3-fas utan neutral ledare 2-fas med neutral ledare (Obs! Fasfelsindikation kommer att visas) 1-fas med neutral ledare (Obs! Fasfelsindikation kommer att visas) FIG 3: Spänning i Volt Volt per fas ger en överblick om eventuellt spänningsbort-fall, övereller underspänning.visningsläget Volt är en utökad funktion på KWH363D och gäller mätare tillverkade efter FIG 4: Reaktiv effekt Kvarh totalt och momentan kvarför brukning. Reaktiv effekt skapas av induktiva laster i anläggningen. FIG 1: Normalvisning, Aktiv effekt kwh totalt och momentan förbrukning i kw. Mätaren återgår alltid automatiskt till detta visningsläge 1 minut efter visning av övriga värden. FIG 5: Fasföljd Mätaren detekterar eventuella fasföljdsfel. Symbolen visas även vid fasbortfall samt om mätaren används för mätning av 1- eller 2 faser. FIG 2: Last i Ampere Ampere visning per fas vilket ger en överblick om eventuell snedbelastning. FIG6: De olika mätvärdena är enkelt åtkomliga med hjälp av joystickens fyra lägen NORMAPPARATER

207 NORMAPPARATER CTX Normkontaktorer Normkontaktorer för DIN-skena. De 4-poliga CTX har brumfri drift och inbyggd likriktarbrygga. Kontaktorerna är försedda med lägesindikering och har ett lågt till- och frånslagsljud. Lämpliga användningsområden är t ex värme, motorer, pumpar, belysning. OBS! Beakta max belastning vid belysningsstyrningar och lysrörsdrift. Normkontaktorer kan vid drift avge hög värme och skall förses med kylmoduler eller monteras med minst 5 mm mellanrum mellan varje kontaktor om flera monteras på en och samma rad. Teknisk Data Märkström: 2-pol. 4-pol. 4-pol. 4-pol. AC1 20 A 24 A 40 A 63 A AC3 1,3 kw 4 kw 11 kw 15 kw Belastning. Max last per fas Glödljus/halogen: 1260 W 1500 W 3000 W 5000 W Lysrör okompenserat: 680 W 780 W 2600 W 3900 W Lysrör komp, 7 µf: 240 W 320 W 650 W 2790 W Max försäkring: 20 A 35 A 63 A 80 A Till- och hålleffekt: 3,2 VA 4 VA 5 VA 6,5 VA Anslutningsarea: 1,5 till 10 mm² 1,5 till 10 mm² 1,5 till 25 mm² 1,5 till 25 mm² Arbetstemperatur: -25 C till +55 C Standard: EN , EN Material: Halogenfritt och självslocknande Beskrivning Antal moduler: Beteckning E-nr 2-pol. slutande, 20 A, 24 V AC pol. slutande, 20 A, 230 V AC pol. slutande, 24 A, 24 V AC/DC 2 CTX pol. slutande, 24 A, 48 V AC/DC 2 CTX pol. slutande, 24 A, 230 V AC/DC 2 CTX pol. brytande, 24 A, 230 V AC/DC 2 CTX pol. slutande, 40 A, 24 V AC/DC 3 CTX pol. slutande, 40 A, 230 V AC/DC 3 CTX pol. slutande, 63 A, 24 V AC/DC 3 CTX pol. slutande, 63 A, 230 V AC/DC 3 CTX Tillbehör Beskrivning Antal moduler: Beteckning E-nr Hjälpkontakt, 6 A, 1 slutande + 1 brytande 0,5 CTX Hjälpkontakt, 6 A, 2 slutande 0,5 CTX Kylmodul 0,5 CTXSP NORMAPPARATER 207

208 NORMAPPARATER ER Arbetsströmrelä EIR Elektroniska impulsrelän Brumfria arbetsströmrelä för montage på DIN-skena i normcentraler. Arbetsströmrelä används för att styra till exempel kopplingsutrustningar, små motorer samt belysning. Samtliga relä har växlande kontakt och finns i 1- och 2 poligt utförande och samtliga om 1 moduls storlek. Relästatus indikeras med en röd lysdiod. Relä om 12 och 24 V kan manövreras valfritt med växel- eller likström. 1-pol växlande Märkström: Glödlampslast: Seriekomp.lysrör: Parallell komp. lysrör: Lågenergilampor: 2-pol växlande Märkström: Glödlampslast: Seriekomp. lysrör: Parallell komp. lysrör: Lågenergilampor: Egen förbrukning: Arbetstemperatur: Relästatus-indikator: Anslutningsarea: Material: Standard: 16 A AC21, vxl. potentialfri kontakt 2000 W 1000 W 750 W 500 W 8 A AC21, vxl. potentialfri kontakt 1000 W 500 W 375 W 250 W 12 V/28 ma, 24 V/16 ma, 230 V/23 ma -20 C till +45 C Röd LED 0,5 mm² till 2,5 mm² Självslocknande enligt UL94V-0 Halogenfritt materiel EN , EN EN ,3,4,5,6,11 Beskrivning Antal moduler: Beteckning E-nr 1-pol vxl. 12 V AC/DC 1 ER pol vxl. 24 V AC/DC 1 ER pol vxl. 230 V AC 1 ER pol vxl. 12 V AC/DC 1 ER pol vxl. 24 V AC/DC 1 ER pol vxl. 230 V AC 1 ER Elektroniska impulsrelä för montage på DIN-skena i normcentraler. Impulsrelät används för att styra till exempel kopplingsutrustningar och belysning. Reläna har 1 slutande potentialfri kontakt och har 3 anslutningsterminaler för styrning vilket underlättar om flera trycknappar skall anslutas. Reläna kan styras manuellt via en tryckknapp på fronten. Impulsreläna kräver fast manöverspänning och kan manövreras valfritt med fas eller nolla. Relä om 24 V kan strömförsörjas valfritt med AC eller DC. Impulsreläna klarar fast spänning på manöveringången. Reläna har en dubbel terminal på ena polen av den potentialfria kontakten. Märkström: Glödlampslast: Serie komp. lysrör: Parallell komp.lysrör: Lågenergilampor: Max glimlamplast: Egen förbrukning: Arbetstemperatur: Relästatus-indikator: Spännings-indikator: Max. impulslängd: Anslutningsarea: Material: Standard: 16 A AC21, sl., potentialfri kontakt 2000 W 1000 W 750 W 500 W (vid 230 V AC) 40 ma = max 7 st Eljo (vid AC) 24 V/20 ma, 230 V/24 ma -20 C till +45 C Röd LED Grön LED Oändlig 0,5 mm² till 2,5 mm² Självslocknande enligt UL94V-0, Halogenfritt materiel EN , EN , EN ,3,4,5,6,11 Beskrivning Antal moduler: Beteckning E-nr 1-pol sl. 24 V AC/DC 1 EIR pol sl. 230 V AC 1 EIR NORMAPPARATER

209 NORMAPPARATER EIRC Elektroniskt impulsrelä med centralstyrningsfunktion EISMOD4 Styrmodul, 4-kanals signalseparator Elektroniskt impulsrelä med centralstyrningsfunktion och med minnesfunktion vid strömavbrott. Impulsrelät används för att styra till exempel kopplingsutrustningar och belysning. EIRC har två anslutningsterminaler som avsesatt manövreras med centrala styrpulser för tändning respektive släckning. Om flera impulsrelän av typ EIRC monteras i en anläggning kan till exempel belysningen släckas eller tändas centralt, oberoende av impulsrelänas tidigare kontaktstatus. Varje relä kan även styras lokalt via en tryckknapp på fronten. Impulsrelät kräver fast manöverspänning. Försett med 1 slutande potentialfri kontakt och 3 anslutningsterminaler för lokal styrning vilket underlättar om flera trycknappar skall anslutas.relät har en dubbel terminal på ena polen av den potentialfria kontakten. Impulsrelät kräver fast manöverspänning och kan manövreras valfritt med fas eller nolla. Märkspänning: Märkström: Glödlampslast: Serie komp. lysrör: Parallell komp.lysrör: Lågenergilampor: 230 V AC 16 A AC21, sl. potentialfri kontakt 2000 W 1000 W 750 W 500 W Max glimlamplast: 40 ma = max 7 st Eljo Egen förbrukning: Arbetstemperatur: Relästatus-indikator: Spännings-indikator: Max. impulslängd: Anslutningsarea: Material: Standard: 24 ma -20 C till +45 C Röd LED Grön LED Oändlig 0,5 mm² till 2,5 mm² Självslocknande enligt UL94V-0 Halogenfritt materiel EN , EN , EN ,3,4,5,6,11 EISMOD4 är en styrmodul, eller så kallad signal-separator, avsedd att användas tillsammans med till exempel olika reläfunktioner. Styrmodulen har 4 ingångar och utgångar där styrspänningen bara tillåts åt ett håll. Med hjälp av EISMOD4 kan man t. ex styra flera olika impulsrelän utan att dressa påverkas mellan av sina, annars, normala manöverspänningar. Styrmodulen kan till exempel användas för att åstadkomma ett centralt frånslag av Eldons impulsrelän eller för aktivering av all relästyrd belysning i en anläggning via en rörelsevakt eller vid inbrottslarm. OBS! EISMOD4 fungerar endast tillsammans med Eldons impulsrelän av modell, EST330, EIRT116230, EIR och EIRC samt relän och kontaktorer som kan manövreras med 230 V DC. Samtliga styrda relän måste ha samma potential (fas). Märkspänning: Märkström: Antal in- & utgångar: Isolationsspänning: Överspännings-kategori: II Anslutningsarea: Material: Standard: 230 V AC (max 300 V AC) Max. 1 A / ingång 4 st 1 kv (EN60715) 0,5 mm² till 2,5 mm² Självslocknande enligt UL94V-0 Halogenfritt materiel EN , EN Beskrivning Antal moduler: Beteckning E-nr Signalseparator 1 EISMOD Beskrivning Antal moduler: Beteckning E-nr 1-pol sl. 230 V AC 1 EIRC NORMAPPARATER 209

210 NORMAPPARATER EST330 Trappautomat 3-30 minuter EIRT Elektroniskt impulsrelä med tidsfunktion (Tidrelä, trappautomat) EST330 är en elektroniskt och ljudlös trappautomat med en frånslags fördröjningsfunktion som kan ställas mellan 3 till 30 minuter. Tider mellan minuter eftersträvas ofta när ljuskällorna utgörs av lågenergibelysning och där man med längre inkopplingstider kan spara både energi och ljuskällans livslängd. Trappautomaten har blockeringsfunktion, det vill säga att ESTS330 slås ifrån efter inställd tid även om manövertrycknappen skulle vara låst i till läge. EST330 kan manövreras manuellt med omkopplaren på fronten i läge PÅ, AV eller automatik. Trappautomaten kräver fast manöver-spänning. Försett med 1 slutande potentialfri kontakt med en dubbel terminal på ena polen av kontakten. EST330 kan manövreras valfritt med fas eller nolla och har 3 anslutningsterminaler för styrning vilket underlättar om flera trycknappar skall anslutas. Relästatus indikeras med en röd lysdiod. För 3 eller 4-ledar koppling. Märkspänning: Märkström: Glödlampslast: Serie komp. lysrör: Parallell komp.lysrör: Lågenergilampor: 230 V AC 16 A AC21, slutande, potentialfri kontakt 2000 W 1000 W 750 W 500 W Max glimlamplast: 40 ma = max. 7 st Eljo Tidsområde: Tidsinställning: Egen förbrukning: Arbetstemperatur: Relästatus-indikator: Anslutningsarea: Material: Standard: 3 till 30 minuter Steglös vridpotentiometer 35 ma -20 C till +45 C Röd LED 0,5 mm² till 2,5 mm² Självslocknande enligt UL94V-0. Halogenfritt materiel EN , EN , EN ,3,4,5,6,11 Beskrivning Antal moduler: Beteckning E-nr 1-pol sl. 230 V AC 1 EST EIRT kan ställas med en frånslagsfördröjning mellan 0,1 sek till 10 dagar. Efter inställd tid har räknats ner slår relät ifrån. Relät kan användas som tidrelä alt. trappautomat för styrning av t.ex. kopplingsutrustningar och belysning. Relät kan också slås ifrån som ett vanligt impulsrelä innan utsatt tid genom en ny styrpuls till exempel via en tryckknapp. EIRT kan manövreras via vridomkopplaren på fronten för automatik, till- eller frånläge. Försett med 1 vxl. potential fri kontakt och 3 anslutningsterminaler för styrning vilket underlättar om flera trycknappar skall anslutas. Impulsrelät kräver fast manöverspänning och kan manövreras valfritt med fas eller nolla. Relästatus indikeras med en röd lysdiod som blinkar snabbt under tidräkning. Märkspänning: Märkström: Glödlampslast: Serie komp. lysrör: Parallell komp.lysrör: Lågenergilampor: Max. impulslängd: Tidsområde: Tidsinställning: Egen förbrukning: Relästatus-indikator: Spännings-indikator: 230 V AC 16 A AC21, växlande, potentialfri kontakt 2000 W 1000 W 750 W 500 W Oändlig (gäller ej centralstyrning) 0,1 sek till 10 dagar Vridomkopplare, tid + faktor 24 ma Blinkande röd LED Grön LED Max glimlampslast: 40 ma= max 7st Eljo Anslutningsarea: Material: Standard: 0,5 mm² till 2,5 mm² Självslocknande enligt UL94V-0 Halogenfritt materiel EN , EN , EN ,3,4,5,6,11 Beskrivning Antal moduler: Beteckning E-nr 1-pol vxl. 230 V AC 1 EIRT NORMAPPARATER

211 NORMAPPARATER TRM51 Tidrelä multifunktion Elektroniskt multispänningstidrelä med 9 funktionsval och 7 tidsområdesval med steglös inställning mellan 0,1 sekund timmar. Tidrelät är försett med drift-läges indikering och har växlande reläutgång. Funktionen aktiveras via extern styrning av t ex tryckknapp eller annan styrpuls. Funktionen Op samt In, kan även fås via bygling av A1 och Y1. Dr: Frånslagsfördröjd - impuls via S (Y1) In1: Frånslagsfördröjd - S sluten (Y1) Op1: Tillslagsfördröjd - impuls via S (Y1) Id: Dubbel frånslagsfördröjning - via puls/spänning mot Y1 R: Symmetrisk takt - ON-OFF-ON... Rb: Symmetrisk takt - OFF-ON-OFF... Io: Frånslagsfördröjd - vid öppen S (Y1) In2: Frånslagsfördröjd - via manöverspänning (Y1+A1) Op2: Tillslagsfördröjd - via manöverspänning (Y1+A1) Teknisk Data Märkspänning: V AC eller 24 V DC Spänningvariation: 0,85-1,15 Märkström: 8 A AC21 Reläutgång: 1 vxl. kontakt Max. försäkring: 10 A Min. trigg tid: 100 ms Egen förbrukning: 4 VA vid 230 V AC Tidsområde: 0,1 1 sek, 1 10 sek, 6 60 sek, sek, 0,1 1 timme, 1 10 timmar och timmar Arbetstemperatur: -20 C till +60 C Anslutningsarea: 0,5 till 2,5 mm² Material: Självslocknande PPE+PS enligt UL 94 V-0 Beskrivning Antal moduler: Beteckning E-nr 1-polig, växlande multifunktion 1 TRM Kopplingsschema: OBS! Om TRM51 ska användas med trappautomatsfunktion måste tryckknapp med separat neutral ledarmatning för glimlampan användas. 09. NORMAPPARATER 211

212 NORMAPPARATER ETAD Kopplingsur - Mekaniskt, dygnsfunktion * Dygnprogrammering * Enkel & snabb inställning * Endast 2 moduler * 30 min intervall * Med omkopplare H-0-A * 70 tim. gångreserv * Med beröringsskydd * Kan monteras utan behov av kapsling Teknisk Data Beskrivning: Mekaniskt (analogt) dygnsur med kompakt mått och gångreserv. För montage på DIN-skena i normcentraler eller direkt på vägg. ETAD21 är lätt att tidsprogrammera genom att ändra urtavlans taggar. Varje tagg motsvarar en kopplingstid om 30 minuter. ETAD21 är utrustat med en manuell omkopplare för Till, Från eller Automatik. Det kompakta måttet om endast 2 moduler underlättar vid utbyte och ny installation i normcentraler. ETAD21 levereras inklusive ett plomberbart beröringsskydd över anslutningsterminalerna. Märkström: 16 A AC21, växlande. potentialfri kontakt (AgCdO) Glödlampslast: 2000 W Induktiv last: 2,5 A Egen förbrukning: ca 0,4 W Minsta kopplingstid: 30 minuter Tidsystem: Quartz Gångreserv: 70 timmar (vid +20 C) Noggrannhet: ±1,5 sek./dag (+20 C) Arbetstemperatur: -5 C till +50 C Anslutningsarea: 0,75 mm² till 4 mm² Kapslingsklass: IP20 Material: Självslocknande enligt UL94V-0 Beskrivning Antal moduler: Beteckning E-nr Mek. dygnsur 24 h/30 min 2 ETAD NORMAPPARATER

213 ETDW Kopplingsur - Digitalt, veckofunktion NORMAPPARATER * Dygn- och vecko programmering * Inställningar på Svenska * Tydlig display * -30 till +55 C Teknisk Data Beskrivning: Digitala kopplingsur med vecko- och dygnsprogrammering och gångreserv. Kopplingsuren programmeras enkelt med hjälp av en självinstruerande programmeringsmeny med instruktioner på svenska samt med symboler. Kopplingsuren har automatisk sommar-/ vintertidsomkoppling samt visar datum med år och dag. Uren har även pulsfunktion, dvs. uret kan programmeras att slå till ett visst eller vissa klockslag och sedan vara tillslaget efter en förutbestämd pulslängd om 1 sek upp till 59 min. och 59 sek. Kopplingsuren har en ingyggd drifttidsmätare där varje kanals totala tillslagstid kan avläsas. Övriga funktioner är att uren kan låsas med PIN-kod, styras permanent Till eller Från, tillfällig manuell * Puls funktion * Upp till 10 års gångreserv * Kan programmeras utan manöverspänning överstyrning, programmering med blockfunktion (till exempel samma tid alla veckodagar) och programmering med semesterfunktion enligt bestämda dagar. Uren kan programmeras utan ansluten manöverspänning. Manöverspänning: 230 V AC 50/60 Hz Strömförbrukning: 0,8-1,3 W (ber.av relä status) Märkström: 16 A AC21, potentialfri kontakt (AgCdO) Min.last: 500 mw (10V/5mA) Glödlampslast: 1000 W Okomp. lysrör: 500 W Parallell komp.lysrör: 300 W Lågenergilampor: 500 W * Drifttidsräknare * Säkerhet med PIN-kod Elektroniskt HF-don: 2 st oberoende av effekt Minsta kopplingstid: 1 minut Pulsutgång: 1 sek. till 59 min. och 59 sek. Programsteg: 30 Gångreserv: ca 10 år (Litium) Programminne: E2-PROM Noggrannhet: ±1 sekund/dag Arbetstemperatur: -30 C till +55 C Anslutningsarea: 0,75 mm² till 4 mm² Kapslingsklass: IP20 Material: Självslocknande enligt UL94V-0 Språk val: Svenska, Danska, Tyska, Engelska, Holländska, Portugisiska, mfl. Beskrivning Antal moduler: Beteckning E-nr 1 kanal slutande kontakt 2 ETDW kanaler växlande kontakt 2 ETDW NORMAPPARATER 213

214 NORMAPPARATER ETDA Kopplingsur - Digitalt med astro-funktion * Astrofunktion med eller utan nattavstängning * Inställningar på Svenska * Belyst LCD display * -30 till +55 C * Extern ingång från tex. larm (1-kan) * Timer funktion * Upp till 10 års gångreserv * Kan programmeras utan manöverspänning * Drifttidsräknare * Säkerhet med PIN-kod * Extern programmering via datanyckels minne. Teknisk Data Beskrivning: Digitala kopplingsur med ASTRO-funktion. Utifrån inprogrammerad geografisk position, longitud och latitud, räknar uret själv ut solens upp- och nedgång och ändrar reläkontaktens läge därefter. Vid programmering med ASTRO-funktion kan man välja att tidigare- eller senarelägga tiden för när uret ska slå till eller från. ASTRO-funktionen med inställbart longitudoch latitudvärde gör att uren kan användas över hela världen. Förutom att manuellt ställa in de geografiska parametrarna, kan förprogrammerade positioner väljas. Uren kan även programmeras som standard dygn/vecko funktion. Kopplingsuren programmeras enkelt med en självinstruerande programmeringsmeny med instruktioner på svenska eller annat språk samt med symboler. Kopplingsuren har automatisk sommar-/ vintertidsomkoppling och visar även datum med år och dag. Kopplingsuren har bakgrundsbelyst display som gör dem enkla att programmera även i mörker. För att ytterligare underlätta programmeringen är uren utrustade med möjlighet för programmering via datanyckelsminne, ETDPRKEY. Med datanyckeln kan uret programmeras via tillbehöret ETDPRG som kopplas till en dator. Med datanyckeln kan även programmen kopieras till andra ur i en anläggning eller användas som backup. ETDA21 har också en separat ingångsterminal för överstyrning från en 230V signal från te.x. rörelsevakt eller larm. Kopplingsuren har en ingyggd drifttidsmätare där varje kanals totala tillslagstid kan avläsas. Övriga funktioner är att uren kan låsas med PIN-kod, styras permanent Till eller Från, tillfällig manuell över-styrning, programmering med blockfunktion (t.ex. samma tid alla veckodagar) och programmering med semesterfunktion enligt bestämda dagar. Uren kan programmeras utan ansluten manöverspänning. Försett med beröringsskydd över manöverknappar. Manöverspänning: 230 V AC 50/60 Hz Strömförbrukning: 0,8-1,8 W (ber.av relä status) Märkström: 16 A AC21, potentialfri kontakt (AgSnO2) Min.last: 1000 mw (10V/10mA) Glödlampslast: 2000 W Okomp. lysrör: 1000 W Parallell komp.lysrör: 550 W Lågenergilampor: 1000 W Elektroniskt HF-don: 4 st oberoende av effekt Timer: Från 1 sek. till 59 min. och 59 sek. Timer: Från 1 sek. till 59 min. och 59 sek. Kapslingsklass: IP20 Programsteg: 100 Gångreserv: ca 10 år (Lithium) Programminne: E2-PROM Noggrannhet: ±1 sekund/dag Arbetstemperatur: -30 C till +55 C Anslutningsarea: 0,75 mm² till 4 mm² Material: Självslocknande enligt UL94V-0 Språk val: Svenska, Danska, Norska, Finska, Tyska, Engelska, Holländska, Spanska, Itialienska, Portugisiska, Franska, Polska, mfl. Beskrivning Antal moduler: Beteckning E-nr 1 kanal växlande kontakt 2 ETDA kanaler växlande kontakt 2 ETDA NORMAPPARATER

215 NORMAPPARATER ETDY Digitalt årsur, 4-kanaler * År-, vecko- och dag programmering * Inställningar på Svenska * Belyst LCD display * -30 till +55 C * Externa ingångar från tex. larm * Pulsfunktion Teknisk Data Beskrivning: ETDY44 är ett kopplingsur med årsprogrammeringsfunktion. Kopplingsuret programmeras enkelt med en självinstruerande programmeringsmeny med instruk-tioner på svenska eller annat språk samt med symboler. Kopplingsuret har automatisk sommar-/vintertidsomkoppling och visar även datum med år och dag. Uret har bakgrundsbelyst display som gör det enkelt att programmera även i mörker. För att ytterligare underlätta programmeringen är uren utrustade med möjlighet för programmering via datanyckelsminne, ETDPRKEY. Med datanyckeln kan uret programmeras via tillbehöret ETDPRG som kopplas till en dator. Med datanyckeln kan programmen även kopieras till andra ur i en anläggning eller användas som backup. ETDY44 har två separata ingångsterminaler för överstyrning från en 230V signal från te.x. rörelsevakt eller larm. Extern antenn, ETDDCF kan anslutas för exakt tidsangivelse. Varje kanals totala tillslagstid kan avläsas via den inbyggda drifttidsmätaren. Övriga funktioner är att uret kan låsas med PIN-kod, styras permanent Till * Timer funktion * Paus/gång tids funktion * Upp till 10 års gångreserv * Kan programmeras utan manöverspänning * Drifttidsräknare elller Från, tillfällig manuell överstyrning, programmering med blockfunktion (till exempel samma tid alla veckodagar) och programmering enligt bestämda år, månad och dag. ETDY44 har även en puls-, timeroch paus/gångtidsfunktion. Kopplingsuret kan programmeras utan ansluten manöverspänning. Manöverspänning: 230 V AC 50/60 Hz Strömförbrukning: 1,2-3,2 W (beroende av relä status) Märkström: 10 A AC21, potentialfri kontakt (AgSnO2) Min.last: 1000 mw (10V/10mA) Glödlampslast: 1000 W Okomp. lysrör: 300 W Parallell komp.lysrör: 200 W Lågenergilampor: 200 W Elektroniskt HF-don: 2 st oberoende av effekt Kopplings-funktioner: Till, Från, puls, timer paus/gång, Års-program * Säkerhet med PIN-kod * Anslutning DCF-antenn * Extern programmering via datanyckels minne. Minstakopplingstid: 1 minut Pulslängd: 1 sek. till 59 min. och 59 sek. Timer: 1 sek. till 9 tim. 59 min. och 59 sek. Paus/gångtid: 1 sek. till 9 tim. 59 min. och 59 sek. Programsteg: 300 Gångreserv: ca 10 år (Lithium) Programminne: E2-PROM Noggrannhet: ±1,sek. /dag Arbetstemperatur: -30 C till +55 C Anslutningsarea: 0,75 mm² till 4 mm² Kapslingsklass: IP20 Material: Självslocknande enligt UL94V-0 Språk val: Svenska, Danska, Norska, Finska, Tyska, Engelska, Holländska, Spanska, Itialienska, Portugisiska, Franska, Polska, mfl. Beskrivning Antal moduler: Antal ledare: Beteckning E-nr 4 kanaler, växlande kontakt 4 4 ETDY NORMAPPARATER 215

216 NORMAPPARATER ETDPRG Programmeringsadapter ETDPRKEY Datanyckelsminne Programmeringspaketet består av en adapter för programmering av datanyckeln och USB-kabel samt programvara för att enkelt kunna utföra programmering på kopplingsuren ETDA21 & 22 samt på ETDY44 via datorn. ETDPRG fungerar tillsammans med Windows XP, Vista och Windows 7. Uppdateringar av programvara hämtas fritt via internet. Med datanyckeln kan astro- och årsuren programmeras via den externa programmeringsutrustningen, ETDPRG. Datanyckeln kan användas helt fristående för kopiering av program från ur till ur i en anläggning eller användas som backup för inprogrammerade tider. Beskrivning Beteckning E-nr Programmeringspaket ETDPRG Beskrivning Beteckning E-nr Datanyckel ETDPRKEY ETDDCF Extern antenn för ETDY44 Antenn för mottagning av exakta tidsignaler, DCF77, från atomuret i Frankfurt. En antenn kan anslutas och ge signal till 10 stycken kopplingsur samtidigt. Vid mottagning av tidssignal indikeras detta med en blinkande lysdiod på antennen. DCF77 signalen kan normalt uppfångas från ett avstånd om 1500 km från Frankfurt. Användningstemperatur: -20 C till +50 C Anslutningsarea: 0,75 mm² till 2,5 mm² (ansluts via 2-tråds kabel om max 200m) Kapslingsklass: IP54 Material: Självslocknande enligt UL94V-0 Beskrivning Beteckning E-nr Antenn DCF77 ETDDCF NORMAPPARATER

217 NORMAPPARATER ELSR1 Ljusrelä Driftsäkert ljusrelä för montage på DIN-skena och med extern yttre givare. Ljusrelä används för att styra tändning och släckning av bl.a. ytterbelysning i takt med solens nedgång och uppgång. ELSR1 är försedd med omkopplare för inställning av lux värdet, 1-100lux eller lux. Inställning inom resp. område görs sedan steglöst med en potentiometer. Inställningen underlättas av att den röda lysdioden tänds upp när rätt lux värde har uppnåtts och relät slår sedan till efter ca: 8 sek. Teknisk Data Märkspänning: 230 V AC 50/60Hz Märkström: 16 A AC21, sl. potentialfri kontakt. Glödljus/halogen: 3000 W Serie komp. lysrör: 3600 W Parallell komp.lysrör: 1300 W (130µF) Lågenergilampor: 18x7 W, 12x11W, 10x15W Arbetstemperatur: -10 C till +40 C Inställnings värden: / Lux. Frånslags värde: Ca. 1,3 x inställt tillslagsvärde Tillslags fördröjn: ca: 8sek Frånslags fördröjn: ca: 40sek Lux värdes indikator: Röd LED (tänds vid uppnått värde) Anslutningsarea: 0,5 mm² till 6 mm² Material: Nylon, självslocknande enligt UL94V-0 Standard: EN , EN Yttre Givare (medföljer ELSR1) Storlek: H:55mm B:58mm D:38mm Kapslings klass: IP54, UV resistent & väderbeständig. Arbets temperatur: -35 C till +50 C Anslutnings area: 0,5mm² till 2,5mm² (ink. underifrån) Max.ledar längd: 100 m vid Cu 2x1,5mm i slinga OBS! Givaren kabel skall alltid anslutas med kabel avsedd för 230V och som är lämplig för installation i utomhusmiljö. Beskrivning Antal moduler: Antal ledare Beteckning E-nr Skymnings/ljusrelä 1 1 ELSR NORMAPPARATER 217

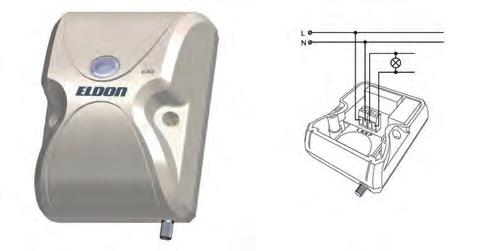

218 NORMAPPARATER ELSV2 Ljusrelä - Väggmontage IP54 ETR88 Ringledningstransformator För montage utomhus på vägg. Trots sitt kompakta mått har ljusrelät goda inkopplingsutrymmen och med kabel införingsmöjlighet både från bakre vägg och underifrån. ELSV2 har en inbyggd slutande reläkontakt om 16 A och används för att styra bl.a. ytterbelysning i takt med solens nedgång och uppgång. Ljusrelät kan ställas steglöst mellan lux. Kapslingsklass: Manöverspänning: Märkström: Glödlampslast: Serie komp. lysrör: Parallell komp.lysrör: Lågenergilampor: Arbetstemperatur: Egen förbrukning: Lux inställning: IP54, UV resistent 230 V AC 50/60 Hz 16 A AC21, sl. kontakt 2000 W 1000 W 750 W 500 W -20 C till +45 C 24 ma lux Till/frånslags-fördröjning: ca sek Anslutningsarea: Storlek: 0,5 mm² till 2,5 mm² H: 85 mm B: 68 mm D: 43 mm Material: Självslocknande enligt UL94V-0 Halogenfritt materiel Standard: EN , EN EN ,3,4,5,6,11 Övrigt: 2 st montageskruv samt plugg medföljer Beskrivning Beteckning E-nr Skymnings/ljusrelä, väggmontage ELSV Transformator för montage på DIN-skena och med 3 olika sekundära spänningar om 8, 12 och 24 V AC. Transformatorn är tillverkad för att klara konstant drift av last. Märkspänning: Utspänning: Tomgångs- spänning: 230 V AC, 50/60 Hz 8 V, 12 V och 24 V AC ca 1,25 x Un (obelastad trafo) Effekt: 8 VA (1 A vid 8 V) Skyddsklass: Anslutningsarea: Åtdragningsmoment: Arbetstemperatur: Standard: II 0,75-10 mm² 1,5 Nm -5 C till +45 C IEC /-2-8, CE Materialegenskaper: Uppfyller IEC /-11 Glödtrådstest: 960 C, Halogenfritt materiel Beskrivning Antal moduler: Beteckning E-nr Trafo 8 V, 12 V, 24 V / 8 VA 2 ETR NORMAPPARATER

219 NORMAPPARATER TR Transformatorer - AC/AC Skydds- och ringledningstransformatorer med termiskt,ptc-skydd mot överbelastning och kortslutning. Det inbyggda termoskyddet gör att endast primärsidan behöver avsäkras. Transformatorerna har en gjuten konstruktion vilket gör dem brumfria. Samtliga transformatorer har utgångar för olika spänningar och effekter. OBS! Beakta att transformatorerna med typbeteckning TRxxxx kan lämna 50% högre spänning utan- eller vid låga belastningar. Transformatorer typ TRSxx lämnar en max. högre spänning om 5% vid utan- eller vid låga belastningar. Typ TRSxx är speciellt lämpade vid drift av larm och annan känslig utrustning. Teknisk Data Märkspänning: 230 V AC Skyddsklass: II Överlastskydd: PTC Max. tomgångs-spänning: 1,5 V x Un och 1,05 V x Un för typ. TRS Arbetstemperatur: -20 C till +40 C (max.+60 C) Anslutningsarea: 0,75 till 10 mm² Material: Halogenfritt och självslocknande Beskrivning Spänning/Effekt Antal moduler: Anm. Beteckning E-nr Ringledningstransformator 2x12 24 V / 2x7,5 15 VA 2 7,5-7,5-15 VA / 0,6 A TR Skyddstransformatorer 2x12 24 V / 2x15 30 VA VA 1,25 A TR Skyddstransformatorer 2x12 24 V / 2x20 40 VA VA / 1,66 A TR Skyddstransformatorer, Med låg tomgångsspänning, 1,05 Un 12, 24 V / 40 VA 4 40 VA / 3,33 A - 40 VA / 1,66A TRS Skyddstransformatorer, Med låg tomgångsspänning, 1,05 Un 12, 24 V / 63 VA 6 63 VA / 5,25 A - 63 VA / 2,62 A TRS NORMAPPARATER 219

220 NORMAPPARATER ETDC Likspänningsaggregat - AC/DC Switchade ETDC är switchade och kortslutningsskyddade nätaggregat med kompakta mått för montage på DIN-skena. Aggregaten har en stabil DC utspänning som lämpar sig för drift av utrustningar som t.ex. larm, styr- och kontrollsystem mm. Teknisk Data Märkspänning: Frekvens: Stötspänningshållfasthet: 3 kv Arbetstemperatur: 230 V AC ( V AC) 50/60 Hz -20 C till +85 C Luftfuktighet: 10% till 95% Utg. spännings- tolerans: 3% Anslutningsarea: 0,5 mm² till 2,5 mm² Material: Standard: Självslocknande enligt UL94V-0, Halogenfritt materiel (EMC) EN55022, EN , EN60950:2002, EN ,3,4,5,6,11 Beskrivning: ETDC1208 ETDC2406 ETDC1220 Utspänning: 12V DC 24V DC 12V DC Last: 800 ma 600 ma 2000 ma (2A) Max effekt: 10 W 15 W 24 W Verkningsgrad: 79% 81% 82% Rippel: 63 mvpp 135mVpp 100mVpp Egen förbrukning: 120 ma 250 ma 300 ma Beskrivning Antal moduler: Beteckning E-nr 12 V DC / 800 ma 1 ETDC V DC / 600 ma 2 ETDC V DC / 2000 ma 3 ETDC NORMAPPARATER

221 NORMAPPARATER EBELL Ringklocka Ringklocka för montage på DIN-skena i normcentral. Kraftig ringsignal via elektromekanisk funktion. Teknisk Data Märkspänning: 8 V AC, 50/60 Hz Strömförbrukning: ca 600 ma Anslutningsarea: 0,75-2,5 mm² Åtdragningsmoment: 1,5 Nm Arbetstemperatur: -5 C till +45 C Standard: IEC /-2-8, CE Materialegenskaper: : Uppfyller IEC /-11 Glödtrådstest: 960 C, Halogenfritt materiel Beskrivning Antal moduler: Beteckning E-nr Ringklocka 8 V 2 EBELL BVN Effektvakt/Belastningsvakt Belastningsvakt för övervakning av 3 faser. Med BVN kan man sänka huvudsäkringen från t.ex 20 A till 16 A och å så sätt få en lägre säkringstariff. BVN styr en eller flera grupper som kopplas bort under kortare perioder. Man kan t.ex. välja att tillfälligt koppla ur varmvattenberedare, elpatroner eller ett antal elradiatorer. BVN är avsedd att monteras i normcentral eller som separat enhet till befintliga anläggningar. Teknisk Data Manöverspänning: 230 V AC 50 Hz Max. manöversäkring: 10 A Inställning huvudsäkring: Steglöst A Bortkopplad last: Steglöst kw Reläutgång: 1 st brytande 8 A / 250 V, Pot.fri Arbetstemperatur: -10 C till +45 C (ej kondenserande miljö) Anslutningsarea: 1 till 6 mm² Material: Självslocknande Strömtransformator: max. kabel diameter = 11 mm Omvandlingstal = 300 / 1 inklusive 0,5 m ansl. ledning. Längsta ansl. längd vid 1,5 mm² =10 m Standard: CE-godkänd enligt gällande LVD och EMC direktiv Övriga egenskaper: Kontaktor: Brumfri 3+1 pol. sl. 24 A AC21 Kapsling: Vit med kapslingsklass IP30 Beskrivning Mått Beteckning E-nr För montage i normcentral 4 moduler BVN För montage i normcentral inkl 3 st strömtrafo 4 moduler BVN-1S Monterad i 4 mod.kapsling inkl 3 st strömtrafo 160x94x65 BVN Monterad i 6 mod. kapsling inkl. 3 st strömtrafo och 1 st 3-pol. kontaktor 160x140x65 BVN Strömtrafo sats, 3st BVN-VS Strömtrafo sats, 1st (STR2) TR3025-S NORMAPPARATER 221

222 NORMAPPARATER FLPA35 Överspänningsskydd Grovskydd (inledningsskydd) RTO35 Ledningsinduktans Inledningsskydd för installation i lågspänningsanläggningar, typ ställverk, serviscentraler och mätarskåp. Skyddet används i särskilt utsatta miljöer där hög risk förekommer för blixtnedslag och för montage i leveranspunkten där ett underhållsfritt skydd krävs. Märkspänning: Avledarspänning: Arbetstemperatur: Funktionstid: 400 V AC 400 V AC -40 C till +80 C <100 ns Standard: EN Blixtprovström (10/350 µs): 35 ka/pol Skyddsnivå (10/350 µs): < 4 kv Max försäkring vid 25kA eff.: 125 A gl Anslutningsarea: Beskrivning Pol och märkström 10 till 35 mm² Antal moduler: Beteckning E-nr 35 ka, inkapslat. 1-pol 1 FLPA Ledningsinduktans skall användas om FLPA35 och SLP275 monteras i samma central eller om ledningsavståndet understiger 10 meter. RTO35 skapar en konstgjord ledningsbana och på så sätt låter grovskyddet reagera för överspänningar en kort stund innan mellanskyddet tar över. RTO35 kopplas i serie på varje ledare mellan FLPA35 och SLP275. Märkspänning: Märkström: Nom. Induktans: Arbetstemperatur: Anslutningsarea: 400 V AC 35 A 10uH -40 C till +80 C 6-35mm² Standard: EN Beskrivning Pol och märkström Antal moduler: Beteckning E-nr Max.35 A 1-pol 2 RTO Tillbehör Beskrivning Beteckning E-nr Fasskena för 3 st SLP/FLP, 3 mod., 1-fas, 16 mm² E1L Fasskena för 4 st SLP/FLP, 4 mod., 1-fas, 16 mm² E1L NORMAPPARATER

223 NORMAPPARATER FLP275 Överspänningsskydd Grov/mellanskydd (inledningsskydd) Överspänningsskydd med utbytbara varistormoduler för installation i till exempel huvudcentraler och mätarskåp. Skyddet är klassat som inledningsskydd för max. 8 ka/pol vid blixtprovström och med låg restspänningsnivå vid stötströmmar vid 30 ka enligt kurvan 8/20us. FLP275 kan monteras i valfri plast- eller plåtkapsling då inga utsläpp och ljusbågar förekommer när skyddet arbetar. FLP275 finns i 1-poligt utförande utan signalkontakt samt som ett 4-poligt block med växlande signalkontakt. Teknisk Data Märkspänning: 230/400 V AC Avledarspänning: 275 V AC Blixtprovström (10/350 µs): 8 ka/pol Max. avledarström (8/20 µs): 60 ka/pol Nom. Avledarström (8/20 µs): 30 ka/pol Skyddsnivå vid8 ka (10/350 us): <2 kv Skyddsnivå vid30 ka (8/20 us): <1,2 kv Funktionstid: <25 ns Max försäkring: Vid 35 ka eff A gl Arbetstemperatur: -40 C till +80 C Signalutgång (FLP275V4S): 1 pol vxl. 1A AC21 Fel indikering: Röd indikering Anslutningsarea: Cu 6 till 35 mm² Standard: EN A11, (T1,T2) Beskrivning Pol och märkström Antal moduler: Beteckning E-nr Grov/mellanskydd 1-pol 1 FLP275V Grov/mellanskydd. Med signalkontakt 3-pol+N 4 FLP275V4S Grov/mellanskydd. Reservpatron 1-pol FLP275V Tillbehör Beskrivning Beteckning E-nr Fasskena för 3 st SLP275V, 3 mod., 1-fas, 16 mm² E1L Fasskena för 4 st SLP275V, 4 mod., 1-fas, 16 mm² E1L NORMAPPARATER 223

224 NORMAPPARATER SLP275 Överspänningsskydd - Mellanskydd (inledningsskydd) Överspänningsskydd med utbytbara varistormoduler för installation i elcentraler och mätarskåp. SLP275 kan monteras i valfri plast- eller plåtkapsling då inga utsläpp och ljusbågar, förekommer när skyddet arbetar. SLP275 finns i 1-poligt utförande utan signalkontaktsamt som ett 4-poligt block med växlande signalkontakt. Teknisk Data Märkspänning: 230 V AC Avledarspänning: 275 V AC Max. avledarström (8/20 µs): 40 ka / pol Nom. Avledarström (8/20 µs): 20 ka / pol Skyddsnivå vid 5kA (8/20 µs): <0,9 kv Skyddsnivå vid 20 ka (8/20 us): <1,2 kv Funktionstid: <25 ns Max försäkring: Vid 35 ka eff A gl Arbetstemperatur: -40 C till +80 C Signalutgång (SLP275V4S): 1 pol vxl. 1 A AC21 Fel indikering: Röd indikering Anslutningsarea: Cu 6 till 35 mm² Standard: EN A11 (T2) Beskrivning Pol och märkström Antal moduler: Beteckning E-nr Mellanskydd. 1-pol 1-pol 1 SLP275V Mellanskydd. Med signalkontakt 3-pol+N 4 SLP275V4S Mellanskydd. Reservpatron 1-pol SLP275VO Tillbehör Beskrivning Beteckning E-nr Fasskena för 3 st SLP/FLP, 3 mod., 1-fas, 16 mm² E1L Fasskena för 4 st SLP/FLP, 4 mod., 1-fas, 16 mm² E1L NORMAPPARATER

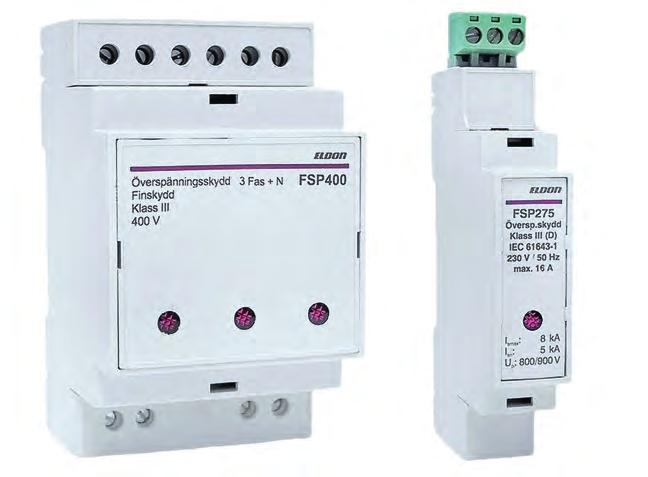

225 NORMAPPARATER FSP Överspänningsskydd - Apparatskydd Överspänningsskydd för installation i normcentraler. FSP skyddar mot transienter mellan fas-nolla, fas-jord och nolla-jord. Skyddet skall monteras max. 5 meter från den utrustning som avses att skyddas. FSP kan monteras valfritt i plast- eller plåtkapsling. FSP275 och FSP400 skall alltid föregås av inledningsskydd. FSP275 är försedd med jackbar anslutningsplint för enkel service. Teknisk Data Märkspänning: 230/400 V AC Avledarspänning: 275 V AC Max. avledarström (8/20 µs): 8 ka / pol Nom. Avledarström (8/20 µs): 5 ka / pol Skyddsnivå vid: 5 ka (FSP400): <1500/960 V 5 ka (FSP275): <800/900 V Funktionstid: Max försäkring: Arbetstemperatur: Anslutningsarea: Felindikering: Standard: <25 ns 16 A gl -40 C till +85 C Cu 1,5 till 2,5 mm² Röd lampa EN A11 (T3) Beskrivning Pol och märkström Antal moduler: Beteckning E-nr Finskydd 1-pol 1 FSP Finskydd 3-pol+N 3 FSP NORMAPPARATER 225

226 NORMAPPARATER TELE240 Överspänningsskydd, tele TELE240 är ett tvåstegs överspänningsskydd för telekommunikations utrustning som till exempel telefon, fax och modem samt ADSL (bredband). För att uppfylla gällande krav i en installation skall då även teleledningen anslutas till PUS via ett överspänningsskydd då telekabeln saknar jordledare. TELE240 löser detta problem och monteras i till exempel mätarskåpet eller i en normkapsling i närheten av potential-utjämningsskenan. TELE240 ansluts i serie med telelinjen. OBS! Jordledare till PUS skenan får aldrig överstiga 10 meter (rekommenderat avstånd är 1-2 meter). Teknisk Data Märkspänning: 230 V DC (243V DC) Nom. Avledarström (8/20 µs): 10 ka Nom. avledarström (10/350 µs): 5 ka Skyddsnivå vid 5kA (8/20 µs): 380 V (line-line/line-pe) Funktionstid: 1 ns Serieimpedans: 1 ohm Bandbredd: 50 MHz Arbetstemperatur: -40 C till +65 C Felindikering: Vid fel bryter TELE240 linjen Anslutningsarea: Cu 0,5 till 2,5 mm² Standard: EN Beskrivning Antal moduler: Beteckning E-nr 1-par teleledning 1 TELE NORMAPPARATER

227 NORMAPPARATER Vägguttag - JU25010 Diazedsockel - Normutförande Jordat och petskyddat vägguttag i normutförande för montage på DIN-skena. Märkspänning: 250 V AC Märkström: Skyddsform: 10/16 A IP20 Anslutningsarea: 1,5 till 6 mm² Material: Självslocknande termoplast Gängsäkring i normutförande för montage på DIN-skena. Utförande med sockel av porslin och täckkåpa av självslocknande termoplast. KVC30 är utförd med heltäckande beröringsskydd. Märkspänning: 500 V Anslutningsarea: GII: 1,5 till 10 mm² (ink.) GIII: 1,5 till 35 mm² (ink.) Standard: EN , EN Beskrivning Antal moduler: Beteckning E-nr Jordat vägguttag 2,5 JU Beskrivning Anmärkning Bredd mm Beteckning E-nr GII / 25 Helt beröringsskyddat 42 KVC GII / 25 Ansl. uppåt-nedåt 42 EDS GIII / 63 Ansl. uppåt-nedåt 54 NDS GIII / 63 Ansl. uppåt-höger 60 NDS NORMAPPARATER 227

228 BRANDSKYDDSAPPARATER BRANDSKYDDSAPPARATER BRANDSKYDDSAPPARATER

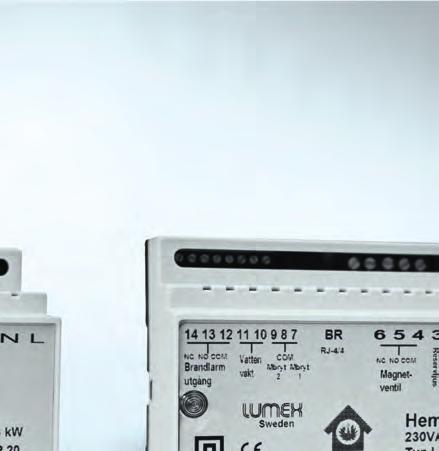

229 BRANDSKYDDSAPPARATER LX28 s.232 Hemvakt Brandvakt Tillbehör s.233 Brandvarnare trådbundna Brandvarnare trådlösa Vattenvakt Värmelarm 10. BRANDSKYDDSAPPARATER 229

230 BRANDSKYDDSAPPARATER LX28 Brandskyddsapparater Under 2011 dog mer än 100 människor i bränder i Sverige. Övervaka din bostad mot brand- och vattenskador! HemVakten övervakar din bostad tillsammans med brandvarnare, brandlarm samt vattenvakt och vid eventuell brand bryter HemVakten bort de förvalda grupper som är kopplade till enheten. Till HemVakten kopplas s k farlig el som t ex spis, tvättmaskin, torktumlare, diskmaskin, bastu och eluttag som kan förorsaka brand samt inkommande vatten med en manöverbrytare. Vid eventuell fara bryter hemvakten spänningen till de inkopplade säkringsgrupperna och därmed kan brand undvikas. HemVakten kan kopplas via GSM-uppringare för larm och kan även LAN anslutas för central övervakning. Hemvakten följer Brandsäkert Hem -reglerna som är utfärdade av Brandskyddsföreningen. Brandsäkert hem BRANDSKYDDSAPPARATER

231 BRANDSKYDDSAPPARATER LX28 Brandskyddsapparater Den smarta vakten för bostaden. Hjälper dig med det du glömt. Vid brand stängs farlig el av såsom spis, tvättmaskin, diskmaskin eluttag m.m. som är inkopplade till vakten. Bortkoppling av farlig el och inkommande vatten när du lämnar bostaden. Följer Brandsäkert Hem reglerna, utfädade av Brandskyddsföreningen Upp till 6 brandvarnare kan kopplas ihop. Låter en låter alla. Inga batteribyten. Long life batterier för back up när strömmen försvinner. Vakten förser brandvarnarna med spänning. Vattenlarm till disk- och tvättmaskin kan anslutas. Viss belysning tex. fönsterlampor kan tändas och släckas eller automatiskt släckning efter 6 tim. Enkel att använda inga konstigheter. Endast 2 strömbrytare. Glömmer man att slå av något så kommer vakten göra det Brandlarmet kan kopplas vidare via tex en uppringare. Monteras i en normcentral tillsammans med en kontaktor. 10. BRANDSKYDDSAPPARATER 231

232 BRANDSKYDDSAPPARATER LX28 IP20 Den smarta vakten för bostaden Övervakning av brand, vattenskada, larm samt styrning av el. För att en brand ska kunna starta krävs syre, värme och något brännbart. HemVakten/Brandvakten bryter bort energitillförseln där farlig el finns. Därmed kan en brand eventuellt undvikas. Teknisk Data Beskrivning: De installerade brandvarnarna ger vid rök en signal till HemVakten, som då bryter bort spänningen till de inkopplade säkringsgrupperna. Du kan, när du vill, stänga av farlig el (som kan förorsaka brand) och inkommande vatten med manöverbrytare vilken exempelvis kan placeras vid ytterdörren. Med extern manöverbrytare kan du styra t ex fönster/ytterbelysning manuellt eller med inbyggd 6 timmars timer. Vattenvakten med summerton, placeras t ex under diskmaskin eller vid annan VVS-installation där övervakning är behövlig. Spänning: 230 V AC/10 A Storlek: HV 6 moduler 106mm bredd Mått: Brandvarnare Ø100mm, H=45mm, Färg vit. Max 6 st trådbundna brandvarnare kan anslutas. HemVakten ger spänning till trådbundna brandvarnare som även är försedda med batteri-backup vilket ger spänning vid ev. strömavbrott, 9V longlife. Trådlösa brandvarnare anslutes via trådlös mottagare. Ljud i BV: 85dB vid 3 m avstånd. Brandlarmsutgång, växlande potentialfritt relä max 50 V AC/2 A. Brandvarnarna kopplas med 4-ledar modularsladd. Efter larm eller strömavbrott återgår HemVakten till det inställda läget. Uppringare eller annan teknik t ex LAN kan anslutas till brandlarmsutgången BRANDSKYDDSAPPARATER

233 BRANDSKYDDSAPPARATER LX28BI2 Hemvakt LX28BVBU2 Brandvakt HemVakt med tillhörande optisk brandvarnare för infällt utförande BrandVakt med tillhörande optisk brandvarnare, utanpåliggande E-nr LX28BI2 E-nr LX28BVBU2 LX28 Tillbehör Tillbehör för Hemvakt/Brandvakt Beskrivning Beteckning E-nr Brandvarnare optisk, utvändig trådbunden OS Brandvarnare jonisk, utvändig trådbunden JP Brandvarnare optisk, infälld trådbunden OS12H Brandvarnare jonisk, infälld trådbunden JP12H Brandvarnare optisk trådlös + mottagare för trådlöst system LMXO Brandvarnare optisk trådlös LXO Vattenvakt VH Värmelarm för brandindikation (vid temp över 58C ) VL BRANDSKYDDSAPPARATER 233

234 KOPPLINGSMATERIEL KOPPLINGSMATERIEL KOPPLINGSMATERIEL

235 KOPPLINGSMATERIEL EKB s.237 Distributionsblock/fördelningsplintar EKS, KE, KF s.239 Kopplings - och fördelningsplintar NP och NPF s.242 Huvud- och lastbrytare, omkopplare & indikering ECT s.243 Skruvlösa (fjäder) F & PE-N plintar Jord- och Nollplintar/skenor s.244 Plintar och skenor med skruvanslutning GSKARV, DRK, GNP, OKL s.246 Skarvstycke och klämmor Anslutningsterminaler & Klämmor s.247 Terminaler för brytare, mm. KI, KIU, KIUU, SS12, SS20, mm s.251 Insatser med fördelningsplintar, skenor, mm PUS, NIS s.254 Skydds (potential) utjämningsskenor, Flexibla strömskenor 11. KOPPLINGSMATERIEL 235

236 KOPPLINGSMATERIEL Kopplingsmateriel Anslutning och fördelning av koppar och aluminium ledare Eldon erbjuder ett brett sortiment av kopplingsmateriel för anslutning och fördelning av både koppar och aluminium ledare. Sortimentet innefattar fördelningsblock- och plintar för flera ledare, snabbanslutningsplintar med fjäderklämmor för jord- och nollanslutning i centraler och fördelningar samt skenor och klämmor för enskild anslutning av ledare till te.x. brytare och annan utrustning. Anslutning av Cu - och Al ledare Distributionsblock för flera ledare Fördelningsplintar Snabbanslutnings plintar Tillbehör till äldre WU-centraler Anslutningsterminaler för brytare Säkra installationer Innovativa lösningar KOPPLINGSMATERIEL

237 EKB Distributionsblock - Fördelningsplintar KOPPLINGSMATERIEL För koppar- och aluminiumkabel. Kompakta distributionsblock för spridning och fördelning av både inkommande och utgående ledare i elcentraler, kopplingsutrustningar, ställverk mm. Varje typ av block kan anslutas till en större inkommande ledare och kan sedan fördelas till ett flertal utgånde ledare med lägre area. Både inkommande och utgående ledare kan vara av Cu eller Al. Distributionsblocken sparar monteringstid samt material vid byggnation av fördelningar och kan i många fall ersätta ett normalt skensystem. Distributionsblocken är avsedda för montage på DIN-skena samt för fastskruvning på montageplåt. 3- och 4-poliga fördelningar kan enkelt komponeras med hjälp av flera block av samma eller olika modeller. Teknisk Data Beskrivning: V AC, EKB240xx och EKB400Fxx : 1000 V AC /1500 V DC - 1-poligt block från 80 A upp till 500 A - 3-poligt block för 175 A - Halogenfria och självslocknande enligt PA66, UL94-V0 - Beröringsskyddade enligt IP20 - Uppfyller EN samt UL Hög kortslutning tålighet från 22 till 51 ka 11. KOPPLINGSMATERIEL 237

238 KOPPLINGSMATERIEL Anslutningar Ström Cu Al Beteckning E-nr 3x6-16 mm², 4x2,5-6 mm² 80 A 63 A EKB80AL x10-50 mm², 6x2,5-16 mm² 1x2,5-25 mm² 125 A 100 A EKB125AL x10-70 mm², 6x2,5-16 mm²,skena 16x5 mm (max) 160 A 125 A EKB160AL x10-70 mm², 10x2,5-16 mm² 175 A 125 A EKB175AL x mm², 2x6-35 mm², 5x2,5-16 mm², 4x2,5-10 mm² 250 A 200 A EKB250AL x mm², 2x 6-35 mm², 5x2,5-16 mm², 4x2,5-10 mm² 400 A 300 A EKB400AL Skenanslutning 15,5-24x2-6 mm, 2x6-35 mm², 5x2,5-16 mm², 4x2,5-10 mm² 500 A - EKB500CUF polig, 1x10-70 mm², 6x2,5-16 mm² Endast för ledare av koppar. 175 A - EKB3P175CU x mm², 6x6-35 mm² 350 A 400 A EKB240635AL x mm², 2x35-95 mm² 350 A 400 A EKB240295AL Skenanslutning 15,5-24x6 mm, 6x6-35 mm² Cu 400 A - EKB400F635CU Skenanslutning 15,5-24x6 mm, 2x35-95 mm² Cu 400 A - EKB400F295CU Tillbehör Beskrivning Beteckning E-nr Anslutningsbleck för koppar flexibel eller skena Passar till EKB250AL EKBFL Anslutningsbleck för koppar flexibel eller skena Passar till EKB400AL EKBFL H B D Beteckning EKB80AL EKB125AL EKB160AL EKB175AL EKB250AL EKB400AL EKB500CUF EKB3P175CU EKB240635AL EKB240295AL EKB400F635CU KOPPLINGSMATERIEL

239 EKS Kopplings- och fördelningsplint KOPPLINGSMATERIEL För stigardosor, elcentraler, mätartavlor, m m. Isolerad och kompakt Cu-plint för montage på DIN-skena. Varje pol kan anslutas med 4 st ledare upp till 25 mm². Dubbla fästskruvar för varje ledare som ger en extra säker anslutning. Plinten har en låg höjd om endast 32 mm vilket gör den möjlig att monteras på DIN skena i vanlig normcentral och sedan skyddas/täckas av täckbrickor. Teknisk Data Märkspänning: 230/400 V AC Märkström: 80 A Skyddsklass: IP20 Anslutningsarea Cu: 4x1,5 mm² till 25 mm² / pol Material: Mässing. Isolationshölje av PA66, halogenfritt och självslocknande enl. UL94V-0. Standard: EN , EN , EN , EN , VDE0603-2, CE, Uppfyller kraven enl. RoHS. Beskrivning Bredd mm Beteckning E-nr 1-pol, Nolla blå, 4x1,5-25 mm² 25 EKS125N pol, Jord grön, 4x1,5-25 mm² 25 EKS125PE pol, grå, 4x1,5-25 mm²/pol 65 EKS pol, grön/blå/grå, 4x1,5-25 mm²/pol 105 EKS KOPPLINGSMATERIEL 239

240 KOPPLINGSMATERIEL KF, Fördelningssplintar Kopplings- och fördelningsplintar 1-och 4-poliga fördelningsplintar för anslutning och fördelning av flera ledare. Vid 5 ledare kombineras 1- och 4 poliga sida vid sida på DIN-skena alt. som skruvmontage. Märkspänning 750 VAC. Temp. max 120 C, Standard: EN Pol. Märkström Anslutningsarea Cu Åtdragningsmoment Mått Beteckning E-nr 4 62 A 2x1,5-16 / 3x10 mm² 2,5 Nm H43 B66 D54 KF A 2x1,5-16 / 3x10 mm² 2,5 Nm H43 B22 D54 KF A 2x6-70 / 3x35 mm² 4 Nm H43 B122 D64 KF A 2x6-70 / 3x35 mm² 4 Nm H43 B38 D64 KF RPD Beröringsskydd-KF Beröringsskydd för montage på KF plintar. Beskrivning Beteckning E-nr Beröringsskydd. Passar till KF710, 770 RDP Beröringsskydd. Passar till KF RDP KOPPLINGSMATERIEL

241 KOPPLINGSMATERIEL KE, Fördelningssplintar Kopplings- och fördelningsplintar 1-poliga fördelningsplintar för anslutning och fördelning av flera ledare. Vid flera faser monteras plintarna sida vid sida på DIN-skena alt. som skruvmontage. Märkspänning 750 VAC. Temp. max 120 C, Standard: EN Poltal Märkström Anslutningsarea Cu Åtdragningsmoment Mått Beteckning E-nr A 2x10-70 mm²/4x35 mm² 2 Nm H:66 B:58 D:63 KE A 2x mm²/4x95 mm² 9 Nm H:75 B:88 D:73 KE NP, PE-N plint Med frånskiljar skruv Anslutningsplint för PE-N med frånskiljbar nolla via skruv. Kan användas vid 4- och 5- ledaranslutning. Beskrivning Märkström Mått Area mm² Beteckning E-nr Isolerad sockel, skruvmontage 63 A H:43 L:93 B:24 mm 2,5-25 mm² NP63/ KOPPLINGSMATERIEL 241

242 KOPPLINGSMATERIEL NPF, PE-N plintar Utan frånskiljar skruv Anslutningsplint för PE-N. Bygel av koppar mellan PE och N som demonteras vid 5-ledar system. Kan användas vid 4- och 5- ledaranslutning. NPF20 och NPF25 kan kompletteras med klämmor av typ KKL vid anslutning av Al-ledare eller större Cu-ledare. Märkström Anslutningsarea Cu Mått Beteckning E-nr 63 A 2,5-25 mm² H:43 L:93 B:24 mm NPF63/ A 2,5-95 mm² (2//50 mm²) H:73 L:170 B:38 mm NPF A 2,5-95 mm² (2//50 mm²) H:75 L:180 B:43 mm NPF NPA63, Al-anslutning Monteringssats för Al-ledare Monteringssats NPA används för anslutning av aluminiumkabel på nollplintar NP63/5 och NPF63/5. Kan vid 4-ledare monters på jordklämman och vid 5-ledare på nollskenan. Aluminiumklämma och monteringsdetaljer ingår Passar till Märkström Area Beteckning E-nr NP63/5, NPF63/5 63A mm² NPA KOPPLINGSMATERIEL

243 ECT Snabbplintar, Skruvlösa plintar KOPPLINGSMATERIEL De kompakta ECT-plintarna är anpassade för installation i alla typer av elcentraler, apparatskåp och styrutrustningar för lägenhet, villa, fastighet och industri. ECT-plintarna kan i många fall ersätta traditionella skruvplintar i fördelningscentraler, vilket Teknisk Data Delbar nollskena: ECT-plintarna från typ ECT321PEN till ECT856PEN har delbar nollskena enligt följande: Beteckning Antal nollanslutningar vid delning ECT321PEN N1=16 ansl, N2=8 ansl. ECT428PEN N1=24 ansl, N2=8 ansl. ECT535PEN N1=24 ansl, N2=16 ansl. ECT642PEN N1=24 ansl, N2=16 ansl, N3=8 ansl. ECT856PEN N1=24 ansl, N2=24 ansl, N3=16 ansl. Manöverspänning: 230/400 V AC (Max 600 V AC) sparar tid och kostnader vid installation och anslutning av utgående neutral och jordledare. ECT kan monteras på DIN-skena både vertikalt eller horisontalt samt skruvas fast på montageplåt. Plintarna finns i flera olika modeller och utförande och som enkelt block och Märkström: 76 A (vid 450 V AC) Skyddsklass: IP20 Material: Koppar och mässing. Isolerande hölje av PA66 halogenfritt och självslocknande enl. UL94V-0 Standard: EN , EN , EN , EN , VDE0603-1, CE, Uppfyller kraven enl. RoHS. Anslutningsarea: 2 st med skruvterminal / block Enledare och flerledare 2,5 mm till 25mm² upp till 8 st fabriks- och ihopmonterade block samt i färgerna grå, blå, grön och blå/grön. ECT är mekansikt byggbara sida vid sida och man kan på så sätt spara montageutrymme och kombinera lämpliga varianter för ändamålet. Åtdragn.moment: 2,5-10mm² =1,5 Nm 10-16mm² = 2 Nm 16-25mm² = 2,5 Nm 14 st med snabbanslutningar (fjäderklämmor)/ block Enkelledare: 0,5 mm² till 6 mm² Flerledare typ FK: 0,5 mm² till 4 mm² Mångledare typ RK, MK med ändhylsa: 0,5 mm² till 4 mm² Mångledare utan ändhylsa kan anslutas, men nogrannhet skall beaktas och verktyg bör användas för att påverka fjäderklämman vid anslutning. Beskrivning Anslutningar Längd Beteckning E-nr 1 block Fas, Grå 14x4 mm², 2x25 mm² 59 ECT142F block PE, Grön 14x4 mm², 2x25 mm² 59 ECT142PE block N, Blå 14x4 mm², 2x25 mm² 59 ECT142N block PE/N 7x4 mm², 1x25 mm² / sida 59 ECT17PEN block PE/N 14x4 mm², 2x25 mm² / sida 112 ECT214PEN block PE/N 21x4 mm², 3x25 mm² / sida 166 ECT321PEN block PE/N 28x4 mm², 4x25 mm² / sida 220 ECT428PEN block PE/N 35x4 mm², 5x25 mm² / sida 274 ECT535PEN block PE/N 42x4 mm², 6x25 mm² / sida 327 ECT642PEN block PE/N 56x4 mm², 8x25 mm² / sida 434 ECT856PEN KOPPLINGSMATERIEL 243

244 KOPPLINGSMATERIEL Jord- och Noll plintar/skenor PEOI15 NOI15 871M1000 CLJN PEN216 HKGNS-10 Jord och noll plintar och skenor i olika utförande för installation i diverse utrustningar och applikationer. Beskrivning Anm. Antal ansl. Beteckning E-nr PE-plint, isolerat fäste för DIN-skena L:50 mm 7x16 mm² PEOI N-plint, isolerat fäste för DIN-skena L:50 mm 7x16 mm² NOI PE-plint, isolerat fäste för DIN-skena L:85 mm 12x16 mm² PEOI N-plint, isolerat fäste för DIN-skena L:85 mm 12x16 mm² NOI PE-plint, isolerat fäste för DIN-skena L:105 mm 15x16 mm² PEOI N-plint, isolerat fäste för DIN-skena L:105 mm 15x16 mm² NOI PE/ N-skena, oisolerad, skruvmont. L:65 mm 8x16 mm² CLJN PE/ N-skena, oisolerad, M4 fäste L:55 mm 7x10 mm² PE710 - PE/ N-skena, oisolerad, M4 fäste L:175 mm 20x6+4x25 mm² J24 - PE/N -skena, oisolerad, skruvmont. L: 1000 mm 174x6/10 mm² PE/N-skena, oisolerad, M5 fäste L: 1000 mm 96x10+15x35 mm² 871M DIN-fäste för PE/N skena (KGNS) 10 st/fp - HKGNS Sats om PE & N radplint, 6 mm² Jordar mot DIN-skena 2x6 mm² PEN Sats ompe & N radplint, 16 mm² Jordar mot DIN-skena 2x16 mm² PEN Sats om PE & N radplint, 35 mm² Jordar mot DIN-skena 2x 35 mm² PEN KOPPLINGSMATERIEL

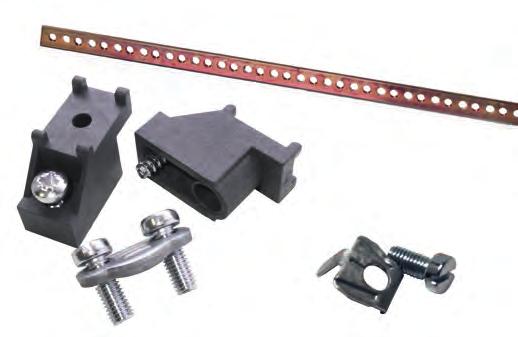

245 KOPPLINGSMATERIEL NS750, PE/N skena ROT, PE/N terminal Jord alt. N plint Kopparskena, gängad och hålad, om 750 mm som kan kapas i valfri längd. Area på skenan är 12x3 mm och med ett strömvärde om 160 A. Plats för 50 st överfalls klämmor av typ OKD1 med max ansl. area 16 mm². Anslutningsplint med 12 anslutningar och isolerad hållare för b.la. komplettering i centraler utrustade med endast en nollskena och vid komplettering av jordfelsbrytare. Beskrivning Förp. Beteckning E-nr Hålad kopparskena, längd 750 mm 1 NS st skenhållare (socklar) för bl.a. NS750, inkl. skruv & 1 st överfall för 35mm² 1 TNS Överfallsklämma 1,5-16mm², inkl. skruv 25 OKD TNS2 kan även användas som fäste/distans för jordskenor av typ 871M1000 mfl. Ansl. area Beteckning E-nr 12x10 ROT KGNS, PE-N skenor WU, AK-klämmor Anslutningsklämmor För komplettering och utökning av noll- och jordskenor för bl.a. äldre WU/gängsäkringscentraler. Komplett PEN-utrustning bestående av tunnelklämmor för montage på din-skena. Ingår som standard i DB- och DBI kapslingar. PE: 1 st 16 mm². Övriga 6 mm². N: 1 st 16 mm². Övriga 6 mm². Ansl. area Beteckning E-nr 4x6mm² AK x6mm² AK x6mm² AK x6mm² AK Längd Antal PE+N Antal PE+N Beteckning E-nr x 12 st 2 x 12 st KGNS x 18 st 2 x 18 st KGNS x 24 st 2 x 24 st KGNS x 36 st 2 x 36 st KGNS x 53 st 2 x 53 st KGNS x 70 st 2 x 70 st KGNS KOPPLINGSMATERIEL 245

246 KOPPLINGSMATERIEL GSKARV, Skarvstycke För delning av mässingsskenor typ KGNS GNPU, Gruppnollplint Anpassad för skenor om 6x8 mm. För äldre WU, gängsäkringscentraler. Frånskiljbar. Inkl. överfalls bleck. Beskrivning Beteckning E-nr Plastdistans för skenor 6x8mm som delas GSKARV Anm. Beteckning E-nr Max area 1x16 mm², frånskiljbar, inkl. överfall GNPU DRK, Bygelklämmor GNP, Nollplint För 5-ledarsystem i äldre WU, gängsäkringscentraler. Ansl. area Bredd mm Förp. Beteckning E-nr 1x st DRK x st DRK x st DRK x st DRK x st DRK NPD, PE-N skena Anm. Beteckning E-nr För ansl. area 16 mm² Cu GNP OKL16, Omkopplingsklämma PE-N utrustning bestående av 2st CU-skenor 10x2,5mm med fäste för DIN-skena. För komplettering med bygelklämmor DRK. Lev. ink. 1+1 x 16 mm² bygelklämma. För delning av fasskena i äldre WU, gängsäkringscentraler, 25A, GII. Bredd mm Utrymme klämmor (mm) Beteckning E-nr NPD NPD Anm. Beteckning E-nr För anslutning vid delning av fasskena i centraler gga II OKL KOPPLINGSMATERIEL

247 KOPPLINGSMATERIEL Anslutningsterminaler KKL1X240TM KKL1X120T3 KKL1X150T2 ANS3210 ALKL50 ANS50S Anslutningsterminaler (kopplingsklämmor) i olika utföranden för montage och anslutning direkt på brytare och andra apparater. Beröringsskyddade utföranden Beskrivning Ansl. area Typ Beteckning E-nr Gaffel, B:17 mm,1st/fp 1x6-50 mm² Cu ANS50G Stift, B:17 mm, 1st/fp 1x6-50 mm² Cu ANS50S Stift, dubbel ink.anslutning B: 9 mm, 3st/fp 2x1,5-10 mm² Cu ANS Stift, B:16 mm, 3st/fp 1x6-50 mm² Al/Cu ALKL Stift, B:13 mm, 1st/fp 1x1,5-16 mm² Al/Cu KKL1X Stift, B:17 mm 1st/fp 1x2,5-50 mm² Al/Cu KKL1X Stift (kort stift) B:17 mm, 1st/fp 1,2,5-50 mm² Al/Cu KKL1X50M Stift (höger förskjutet) B:23 mm, 1st/fp 1x mm² Al/Cu KKL1X120T Stift, B:23 mm, 1st/fp 1x mm² Al/Cu KKL1X120T Stift (vänster förskjutet) B:23 mm, 1st/fp 1x mm² Al/Cu KKL1X120T Skena (topp placerad ),M8, B:23 mm, 1st/fp 1x mm² Al/Cu KKL1X120RSY Oisolerade utföranden Beskrivning Ansl. area Typ Beteckning E-nr Skena, M8, B:14 mm, 1st/fp 1x2,5-50 mm² Al/Cu KKL1X50R Skena, M8, dubbel ink.anslutning, B:27 mm, 1st/fp 2x2,5-50 mm² Al/Cu KKL2X Skena, M8, B:20 mm, 1st/fp 1x25-95 mm² Al/Cu KKLX Skena, M8, dubbel ink.anslutning, B:38mm, 1st/fp 2x25-95 mm² Al/Cu KKL2X Skena, M10, B:26 mm, 1st/fp 1x mm² Al/Cu KKL1X Skena, M10, B:48 mm, 1st/fp 2x mm² Al/Cu KKL2X Stift (topp placerad), B:26 mm, 1st/fp 1x mm² Al/Cu KKL1X150T Skena, M12, B:32 mm, 1st/fp 1x mm² Al/Cu KKL1X Skena, M12, dubbel ink.anslutning, B:61 mm, 1st/fp 2x mm² Al/Cu KKL2X Skena, (kort skena) M10, B:32 mm, 1st/fp 1x mm² Al/Cu KKL1X240TM KOPPLINGSMATERIEL 247

248 KOPPLINGSMATERIEL GR Kopplingsklämmor Kopplingsklämmor/anslutningsterminaler för montage direkt på t.ex. lastbrytare med anslutningsskenor (fanor). Klämmor av typ GR kan kompletteras med blecket, typ ALD vid anslutning av Al-ledare. Kopplingsklämmor för Cu-ledare Anslutningsarea Cu Åtdragningsmoment Skenbredd Förp. Beteckning E-nr mm² 10 Nm 15 mm 3 st GR mm² 22 Nm 20 mm 3 st GR mm² 31 Nm 25 mm 3 st GR mm² 22 Nm 20 mm 4 st GR mm² 31 Nm 25 mm 4 st GR ALD För anslutning av Al-ledare i Eldons klämmor av typ GR. Vid användning av ALD-bleck skall Al-ledaren rengöras väl och kontaktfett skall användas. Montage instruktion medföljer. Passar till Anslutningsarea Al Förp. Beteckning E-nr GR mm² 3 st ALD GR mm² 3 st ALD GR mm² 3 st ALD KOPPLINGSMATERIEL

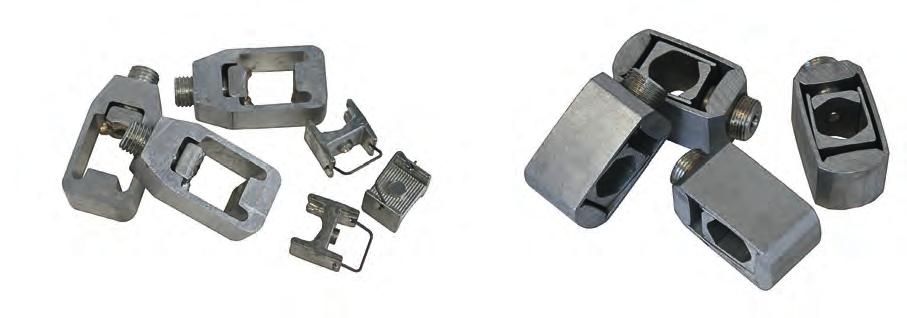

249 KOPPLINGSMATERIEL TC, TCD, TAK Kopplingsklämmor Kopplingsklämmor/anslutningsterminaler för montage direkt på t.ex. lastbrytare med anslutningsskenor (fanor). Kopplingsklämmor för Al- eller Cu-ledare Ansl. area Skenbredd, mm Förp. Åtdragningsmoment Beteckning E-nr st 20 Nm TC st Nm TC st Nm TC st Nm TC // st Nm TCD // st Nm TCD st Nm TAK st Nm TAK KOPPLINGSMATERIEL 249

250 KOPPLINGSMATERIEL NKE Kopplingsplint Grå radplint/kopplingsplint för Al- eller Cu-ledare. NKE61, 62, 66 och 67 kan monteras på DIN-skena. Övriga modeller enbart för skruvmontage. Enkelklämma Anslutningsarea Cu Anslutningsarea Al Mått Lx B x D (mm) Åtdragningsmoment Beteckning E-nr 2, x18x43 10 NKE x24x49 14 NKE x29x59 24 NKE x47x68 40 NKE Dubbelklämma Anslutningsarea Cu Anslutningsarea Al Mått Lx B x D (mm) Åtdragningsmoment Beteckning E-nr 2x2,5-50 2x x30x43 10 NKE x x x41x49 14 NKE x x x51x59 24 NKE x x x64x68 40 NKE KOPPLINGSMATERIEL

251 KOPPLINGSMATERIEL KI Insatser Montageplåt instats med DIN-skena för radplintar/kopplingsplintar av valfritt utförande. Jordklämma och 16 mm² jordledare samt montage detaljer ingår. Mont.plåt HxB Beteckning E-nr 190x200 KI x250 KI x300 KI KIU Kopplingsplintar Insatser för kopparledare (Cu) Antal ledare Jfb-skarv Mont.plåt HxB Åtdragningsmoment Max ansl/klämma Beteckning E-nr 4 3x35 182x195 2Nm 4x35 mm² KIU x95 182x195 9Nm 4x95 mm² KIU x35 182x195 2Nm 4x35 mm² KIU x95 182x240 9Nm 4x95 mm² KIU KOPPLINGSMATERIEL 251

252 KOPPLINGSMATERIEL KIUU Insatser Insatserna med 4 st kopparskenor monterade på isolerade hållare och med en jordklämma för max. 3x95 mm². Kan anslutas direkt med kabelsko alternativt kompletteras med GR, TAK, TCD eller KKL klämmor för anslutning av Al eller Cu ledare. Kopplingsklämma Cu/Al Ström/-spänning Mont.plåt HxB Fasskena dim. (mm) Beteckning E-nr GR185/ TC A 182x205 1x5x20 KIUU GR300/TAK300, TCD A 220x260 1x5x25 KIUU GR300/ TAK A 260x410 2x5x25 KIUU SS12, Skensystem 12 mm Skenor av massiv 12 mm rundkoppar samt anslutnings klämmor. Anm. Beteckning E-nr Skena 12 mm rundkoppar, 113 mm², Ith 275A SS Isolerrör PVC, 15,3/12,8 mm IRP Koppl. klämma, max 3x25 mm² KK12/ Koppl. klämma, max 3x70 mm² KK12/ SS12 används för noll- och skyddsledar- skenor i 20 mm systemet KOPPLINGSMATERIEL

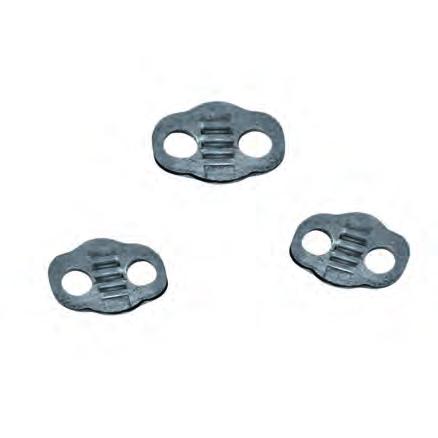

253 KOPPLINGSMATERIEL SS20, Skensystem 20mm Skenor av massiv 20 mm rundkoppar samt anslutnings klämmor. Anm. Beteckning E-nr Skena av 20 mm rundkoppar, 314 mm², Ith 630A SS Isolerrör PVC, 23,3/20,8 mm IRP Koppl. klämma, max 3x25 mm² KK20/ Koppl. klämma, max 2x185 mm² KK20/ OCC, Överfall Överfalls bleck för anslutning av jordledare i kapslingar, elcentraler och annan kopplingsutrustning. Beskrivning Beteckning E-nr Överfallsbleck, c/c hål = 10 mm, Hål =4,2 mm, 10 st/ fp OCC Överfallsbleck, c/c hål = 13 mm, Hål= 5,2 mm, 10 st/ fp OCC Överfallsbleck, c/c hål = 15 mm, Hål= 5,2 mm, 10 st/fp OCC KOPPLINGSMATERIEL 253

254 KOPPLINGSMATERIEL PUS För installation i fastigheter, villor m m enligt kravet om potentialutjämning. PUS16 har plomberbar skyddskåpa av slagfast halogenfri polystyrol. PUS12 av oisolerad mässing för montage i te.x. mätarskåp, elcentraler och kopplingsutrustningar. PUS12 monteras direkt mot jordad montageplåt med 2st 4 mm skruv (medföljer ej). Teknisk Data Anslutn.bara ledare: PUS12: 2x6-35 mm², 8x1,5-10 mm² Storlek: L:100 mm x B:11 mm x H:16 mm PUS16: 1 x band, 30 x 4 mm / ledare Ø 8-10 mm, 1 x 2,5 till 6mm², 6 x 6 till 25 mm², 1 x 50 mm² Storlek: L:175 mm x B: 45 mm x H:55 mm Beskrivning Beteckning E-nr För placering i skåp PUS För placering på valfri plats PUS NIS Flexibla strömskenor Isolerande, laminerade. Beskrivning Dimensioner Förp. Beteckning E-nr Svart, 125 A 6x4 mm 10x2 m NIS640S Svart, 125 A 9x2,4 mm 10x2 m NIS924S Svart, 200 A 9x4,8 mm 10x2 m NIS948S Svart, 250 A 20x3 mm 5x2 m NIS2030S Svart, 400 A 20x6 mm 5x2 m NIS2060S KOPPLINGSMATERIEL

255 KOPPLINGSMATERIEL KNSS Knivsäkringssocklar Lösa knivsäkringssocklar 3-fas för utbyte eller komplettering av insatser för Normel, HPK och UNIK. Socklarna finns i storlek NH-00 samt NH-1 för A Levereras komplett med beröringsskydd, anslutningsklämmor finns som tillbehör. Skenbredd För bultstl. Beteckning E-nr 15mm M6 KNSS mm M10 KNSS KOPPLINGSMATERIEL 255

256 FLÄNSAR FLÄNSAR FLÄNSAR

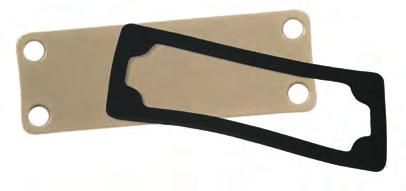

257 FLÄNSAR Täckflänsar av stålplåt RFR, Rostfria flänsar För genomföringar eller förskruvning med kontramutter Färg, grå FL Tjocklek Förp. Anm. Beteckning E-nr st Inkl. försänkt skruv FP st Inkl. försänkt skruv FP ,5 1st Inkl. packning och försänkt skruv RFPS st Präglad vit RAL9010 FPRD21V * st Inkl. försänkt skruv FP21R *RAL9010, vit Hål enligt M-standard. FL Antal hål Diam Tjocklek Förp. Beteckning E-nr st RFR st RFR st RFR st RFR st RFR st RFR st RFR st RFR RFR, Täckflänsar av rostfri plåt RFA, Täckflänsar av lättmetall (grå lack) FL Tjocklek Förp. Anm. Beteckning E-nr 21 2mm 1st - RFRD mm 1st Inkl. packning och försänkt skruv RFRS21 1) mm 1st Inkl. packning RFRB21 2) mm 1st - RFRD FL Tjocklek Förp. Beteckning E-nr 13 5,5 mm1st RFA ,5 mm1st RFA mm 1st RFA ) Med försänkta hål 2) Med fasta skruvar 12. FLÄNSAR 257

258 FLÄNSAR GPP, Packningar av cellgummi (polyeten) RF, Rörflänsar FL21 av lättmetall (grå lack) Metrisk gängning. Passar till Tjocklek Förp. Beteckning E-nr FL13 5 mm 10st GPP FL21 5 mm 10st GPP FL33 5 mm 1st GPP Antal hål Diam Tjocklek Förp. Beteckning E-nr 9 16 mm 6,5 mm 1st RF mm 6,5 mm 1st RF mm 6,5 mm 1st RF mm 6,5 mm 1st RF mm 6,5 mm 1st RF mm 6,5 mm 1st RF mm 6,5 mm 1st RF mm 6,5 mm 1st RF mm 6,5 mm 1st RF mm 6,5 mm 1st RF RF, Rörflänsar FL13 av lättmetall (grå lack) Övergångsflänsar av lättmetall Metrisk gänga. Antal hål Diam Tjocklek Förp. Beteckning E-nr 8 12 mm 5,5 mm 1st RF mm 5,5 mm 1st RF mm 5,5 mm 1st RF mm 5,5 mm 1st RF mm 5,5 mm 1st RF mm 10 mm 1st RF mm 10 mm 1st RF mm 60 mm 1st RF mm 10 mm 1st RF FL Tjocklek Förp. Beteckning E-nr mm 1st FP mm 1st F FLÄNSAR

259 FLÄNSAR Ventilationsflänsar av stålplåt FLJA, Plastjordkabelflänsar av lättmetall FL Tjocklek Förp. Anm. Beteckning E-nr ,5 mm 2st Gälöppning tvärs FPAG ,5 mm 2st Gälöppning längs FPBG FL Med packning av neopren, anpassat till kabelns ytterdiameter. Antal kablar Area mm² för 5-led Pack. innerdiam min-max Beteckning E-nr mm FLJA mm FLJA mm FLJA mm FLJA mm FLJA mm FLJA mm FLJA mm FLJA mm FLJA Ventilationsflänsar av rostfri plåt FL Tjocklek Förp. Anm. Beteckning E-nr st ,5 1st ,5 1st Täckfläns med kond.huv Rostfri plåt. Öppningar tvärs Rostfri plåt. Öppningar längs FRAR FRAG FRBG FLÄNSAR 259

260 FLÄNSAR Multiflänsar Eldon presenterar en serie multiflänsar i RAL7035 och RAL9001 Flänsar i storlek FL13 och FL21 med membrangenomföringar för varierande kabelstorlekar och för installationer både inom- och utomhus. Flänsarna har en stålkärna som ger stabilitet och garanterar hög IP-klassning. Tillverkade av TPE-SEPS (plast/gummi) material. Flänsarnas konstruktion med dubbla membrangenomföringar gör att kabelförskruvningar inte används. Med varje FL21-fläns medföljer expandernitar för montering av flänsen på kapslingsskåp. Expanderniten monteras enkelt från utsidan av skåpet. Användandet av expandernitar garanterar IP55 enligt provning av FIMKO. Teknisk Data Användningstemperatur: Från -40 C till +130 C Standard: Provade och certifierade av FIMKO enligt SFS 4698: 2006, EN 60529: A1: Material: TPE-SEPS Halogenfria UV-stabiliserade och resistenta mot olja Övrigt: Vid utomhusanvändning och om skyddsklassen är IP65 bör flänsarna monteras med skruv och mutter. EHTB1310G levereras exkl. expandernitar. EHTC2117G/ EHTC2117W är utförda med enkel membrangenomföring för IP FLÄNSAR

261 FLÄNSAR Storlek Färg IP Antal genomföringar och diameter Beteckning E-nr FL13 (B) Grå IP65 FL21 (C) Grå IP65 FL21 (C) Vit IP65 FL21 (C) Grå IP65 FL21 (C) Vit IP65 FL21 (C) Grå IP65 FL21 (C) Vit IP65 FL21 (C) Grå IP65 FL21 (C) Vit IP65 FL21 (C) Grå IP55 FL21 (C) Vit IP55 2 x mm, 2 x 8-15mm, 6 x 5-8 mm 1 x mm, 2 x mm, 3 x 6-14 mm 1 x mm, 2 x mm, 3 x 6-14 mm 1 x mm/12-15 mm, 4 x mm/5-10 mm, 16 x 8-14 mm/ 7-10 mm 4 x 5-7 mm 1 x mm/12-15mm, 4 x mm/5-10 mm, 16 x 8-14 mm/7-10 mm, 4 x 5-7 mm 1 x mm, 2 x mm, 16 x mm, 12 x 7-12 mm, 4 x 6-10 mm 1 x mm, 2 x mm, 16 x mm, 12 x 7-12 mm, 4 x 6-10 mm 1 x mm, 49 x 7-13 mm 1 x mm, 49 x 7-13 mm 9 x mm/10-14 mm 4 x mm, 4 x 5-10 mm 9 x mm/10-14 mm, 4 x mm, 4 x 5-10 mm EHTB1310G EHTC213G EHTC213W EHTC2125G EHTC2125W EHTC2135G EHTC2135W EHTC2150G EHTC2150W EHTC2117G EHTC2117W EMC- klassade flänsar i svart utförande FL21 (C) Svart IP65 FL21 (C) Svart IP65 1 x 20-26mm/12-15 mm, 4 x mm/5-10 mm, 16 x 8-14 mm/7-10 mm, 4 x 5-7 mm 1 x mm, 2 x mm, 16 x mm, 12 x 7-12 mm, 4 x 6-10 mm EHTC25EMC - EHTC35EMC - Grå: RAL7035 Vit: RAL9001 EHTC213G ersätter Eldon artikel med beteckningen MC3. EHTC2125G ersätter Eldon artikel med beteckningen MC25. EHTC2135G ersätter Eldon artikel med beteckningen MC FLÄNSAR 261

262 TILLBEHÖR TILLBEHÖR TILLBEHÖR

263 TILLBEHÖR PP DIN-skenor LP L-Profilskena Universella montageskenor för snabb och enkel montering. Beskrivning: Hålade skenor har hålbild 18x5.2mm, i enlighet med EN Material:Galvaniserad stålplåt Leveransförpackning:15x2m Typ Dim. Beteckning E-nr Hattprofi l, hålad 5x15 PP0515H Hattprofi l, ohålad 7x35 PP Hattprofi l, hålad 7x35 PP0735H G-profi l, ohålad 15x32 PP G-profi l, hålad 15x32 PP1532H Hattprofi l, ohålad 15x35 PP Hattprofi l, hålad 15x35 PP1535H Beskrivning:Hålbild 7x22mm. Material:Varmgalvaniserad stålplåt. Förpackning:10x2m Dim. Beteckning E-nr 40x40 LP x40 LP H = med hål. CP Montageskenor GLM Glidmuttrar för montageskenor Spara installationstid då många små produkter måste installeras på en yta. Justerbart montageläge med glidmutter GLM (ingår ej). Beskrivning: Montageprofi l med 25mm hålbild. Material:Galvaniserad stålplåt Leveransförpackning:10x2m. Dim. Beteckning E-nr 10x20 CP x20 CP1020U x20 CP x20 CP2020U x40 CP x40 CP2040U Glidmuttrar för montageskenor (CP samt vänd CLPF). Enkla att montera från framsidan. Glidmuttrar möjliggör montering i valfritt läge på skenan. Fjädern håller muttern på plats för enkel montering. Material:Elförzinkad stålplåt Leveransförpackning:50 st Gänga PassarBeteckning E-nr M6 CP2020GLM20-6P M8 CP2020GLM20-8P M6 CP2040GLM40-6P M8 CP2040GLM40-8P Komplettera med glidmutter GLM för enkel installation. U= utan hål. 13. TILLBEHÖR 263

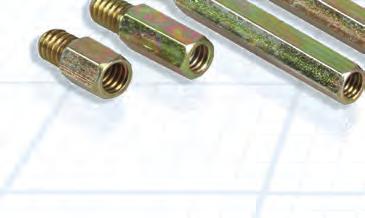

264 TILLBEHÖR DBT 6-Kants distansskruv CNT Torx-skruv, gängformande Beskrivning: Distansbultar i M5 storlek. Material: Stål,fzb. Längd Beteckning E-nr 25mm DBT mm DBT Torx-skruvar för montering av tillbehör i förborrade hål. Självgängande. Beskrivning: Gängformande/självgängande Torx-skruv för fixering av tillbehör, profiler, jordning etc. Leveransförpackning: 250 st Gänga Beteckning E-nr M5x10 CNT M6x12 CNT AMTE Distansbult CNS Torx-skruv Det ekonomiska alternativet. Beskrivning: För djupjustering av montageplåten. Skruvas på befintliga bultar till montageplåten, M8. Material: Elförzinkad stålplåt säljs endast i fp. Skruv för korgmuttrar. Beskrivning: Skruv med flat skalle, passar korgmutter (CNM). Leveransförpackning: 250 st Längd Forp. Beteckning E-nr 10 50st AMTE st AMTE st AMTE st AMTE st AMTE st AMTE st AMTE st AMTE st AMTE st AMTE st AMTE Gänga Beteckning E-nr M6x12 CNS M8x12 CNS TILLBEHÖR

265 TILLBEHÖR ALT Handtag PLC Hänglåsöverfall ALT 560 ALT 561 ALT 562 ALT 563 Beskrivning: Handtag som ersätter standardlåset. Leveransförpackning: 1 st Beskrivning Beteckning E-nr Plastvred / låsinsats för MultiMount ALT Plastvred / cylinderlås / 5333 ALT Kromat T-handtag / cylinderlås / C21323 ALT Kromat vred / cylinderlås / C21323 ALT Beskrivning: Hänglåsöverfallet monteras över det befintliga standardlåset som täcks helt. Skyddar mot otillåten användning. Max. diameter på hänglåsbygel: 10mm. Material: Rostfritt stål Leveransförpackning: 1 st Beskrivning Beteckning E-nr Hänglåsadapter PLC Låshus för ASSA DWP Dräneringsplugg Beskrivning: Låshus för skandinavisk oval cylinder. Universellt höger- eller vänstermontage. Öppnas med 90 moturs vridning. Leverans med mutter. Kombinerad hålbild med ytterligare ett hål. Skyddsklass IP54. Material: Låshus och hölje: Zink, pulverlack svart stuktur. Mutter: Mässing, fzb. Skruv: Stål, fzb. Beskrivning Beteckning E-nr Låshus för 6- eller 7 stiftcylinder Beskrivning: Dräneringsplugg för att avlägsna kondensvatten. Enkel installation. Passar till tjocklekar upp till 4mm. Kapslingsklass: IP44. Material: Gummi Pluggen passar hål med ø11mm. Leveransförpackning: 10 st Beteckning DWP TILLBEHÖR 265

266 TILLBEHÖR PVD Tryckutjämningskåpa EDA Tryckutjämnare i plast med Goretex. Tryckutjämningskåpa. Då samma lufttryck erhålls invändigt i skåpet som utvändigt, undviks kondensation. Beskrivning: Möjliggör tryckutjämning p g a exempelvis extrema temperaturskillnader som kan uppstå mellan den invärtes skåpmiljön och dess omgivning. Ett undertryck i skåpet kan leda till att smuts och fukt tränger in. Montering: PG29-gänga med mutter. För bästa resultat rekommenderar vi att två tryckutjämnare monteras på motsatta skåpsgavlar och mot botten resp. toppen. Packning i nitrilgummi (NBR) Material:Plast, UL94 V0 Driftomr. temperatur:-45 C till +70 C Bearbetning erfordras:hål Ø37mm Kapslingsklass:IP55 Ytbehandling:Ljusgrå Leveransförpackning:2 st Beskrivning:Ventilationsutrustning med Goretex-membran som kombinerar tryckutjämning med hög IP klass. Möjliggör tryckutjämning p g a exempelvis extrema temperaturskillnader som kan uppstå mellan den invärtes skåpmiljön och dess omgivning. Ett undertryck i skåpet kan leda till att smuts och fukt tränger in. Membranet tillåter luft och ånga att passera, men inte vätska/smuts. Monteras med mutter M40x1.5 (bifogad). För bästa resultat rekommenderar vi att två tryckutjämnare monteras på motsatta skåpsgavlar och mot botten resp. toppen. Material:Plast Driftomr. temperatur:-35 C till +70 C Packning:Packning: nitrilgummi (NBR) Bearbetning erfordras:hål Ø40.5mm Kapslingsklass:IP66. IPX9K. Ytbehandling:Ljusgrå Leveransförpackning:1 st Beteckning E-nr PVD Beteckning EDA TILLBEHÖR

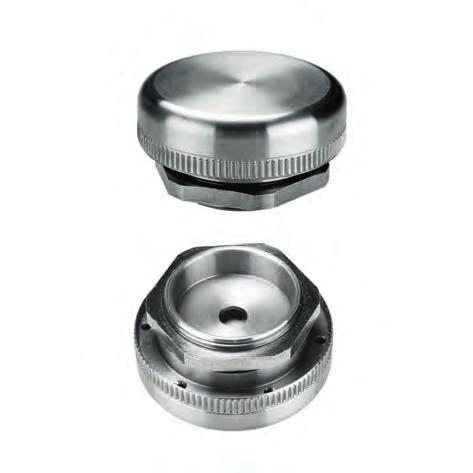

267 TILLBEHÖR EDAS Tryckutjämnare i rostfritt stål med Goretex. DRA Ritningshållare Beskrivning: Ventilationsutrustning med Goretex-membran som kombinerar tryckutjämning med hög IP klass. Möjliggör tryckutjämning p g a exempelvis extrema temperaturskillnader som kan uppstå mellan den invärtes skåpmiljön och dess omgivning. Ett undertryck i skåpet kan leda till att smuts och fukt tränger in. Membranet tillåter luft och ånga att passera, men inte vätska/smuts. Monteras med mutter M40x1.5 (bifogad). För bästa resultat rekommenderar vi att två tryckutjämnare monteras på motsatta skåpsgavlar och mot botten resp. toppen. Material: Rostfritt syrafast stål Driftomr. temperatur: -45 C till +80 C. Packning: Packning: nitrilgummi (NBR) Bearbetning erfordras: Hål Ø40.5mm Kapslingsklass: IP66. IPX9K. Ytbehandling: Rostfritt stål. Leveransförpackning: 1 st För säker förvaring av ritningar. Beskrivning: Självhäftande, för A4-format. Användbart djup: 30mm. Material: Termoplast. Ytbehandling: RAL7035 Leveransförpackning: 1 st ritningshållare försedd med dubbelhäftande tape. Beteckning E-nr DRA ECFA Jordförbindning Beteckning EDAS40 Beskrivning: För jordning och potentialutjämning mellan skåpdelar. Material: Gröngul kopparledare, 6mm². Leveransförpackning: 10 st Längd Storlek Beteckning E-nr 220 M6/M8 ECFA M8/M8 ECFA TILLBEHÖR 267

268 TILLBEHÖR BFP Bättringsfärg UAV Ventilationskåpa För spolsäker kondensevakuering, med insektsgaller. Bättringsfärg RAL 7032/7035/9010 för bl a mätar- och kapslingsskåp. Beskrivning: Lufttorkande färg, för reparationer samt uppfräschning av pulver- samt våtlackerade ytor. Leveransförpackning: 1 st sprayburk 400ml. Förp. Beteckning E-nr 2st/fp UAV Beskrivning Beteckning E-nr Sprayburk 400 ml, grå RAL7032 BFP Sprayburk 400 ml, grå RAL7035 BFP Sprayburk 500 ml, vit RAL9010 BFP TILLBEHÖR

269 IP klassificering IP 55 W Bokstäver i koden IP (Ingress Protection) Första karaktäriserande siffra (skydd mot fasta föremål och damm, siffrorna 0-6, eller bokstaven X) Andra karaktäriserande siffra (vattenskydd, siffrorna 0-8, eller bokstaven X) Tredje karaktäristiska bokstav (skydd mot beröring av farliga delar, bokstav A-D). Kompletterande upplysningar (t.ex. väderförhållande). 1:a siffran: Grad av skydd mot beröring och inträngande fasta föremål 2:a siffran Grad av skydd mot inträngande vatten Oskyddat Droppskyddat Droppskyddat vid lutning max 15 Strilsäkert Striltätt Spolsäkert Spoltätt Vattentätt Tryckvattent ätt Provtid 10 min Provtid 10 min Provtid 10 min Provtid 10 min Provtid 1 min/m 2. minst 3mm Provtid 1 min/m 2. minst 3mm Provtid 30min. Provtid 30min. Oskyddat 0 IP 00 IP IP 02 10l/min 80kN/m 2 10l/min 80kN/m l/min 30kN/m 2 100l/min 100kN/m 2 Beröringsskärmat 50 N sfär Ø50 1 IP 10 IP 11 IP 12 IP 13 Beröringsskyddat 10/30 N Provfi nger / sfär Ø12 2 IP 20 IP 21 IP 22 IP 23 Förhöjt beröringsskydd 3 N sond Ø2,5 3 IP 30 IP 31 IP 32 IP 33 IP 34 Beröringssäkert 1 N ståltråd Ø1 4 IP 40 IP 41 IP 42 IP 43 IP 44 IP 45 IP46 Dammskyddat 5 IP 54 IP 55 IP 56 Dammtätt 6 IP 65 IP 66 IP 67 IP 68 IK klass IK 00 IK 01 IK 02 IK 03 IK 04 IK 05 IK 06 IK 07 IK 08 IK 09 IK 10 Energi (J) - 0,15 0,2 0,35 0,5 0, Vikt och höjd för slaghammare kg 70mm 0.20 kg 100mm 0.20 kg 175mm 0.20 kg 250mm 0.20 kg 350mm 0.50 kg 200mm 0.50 kg 400mm 1.70 kg 295mm 5kg 200mm 5kg 400mm 269

270 INDEX A ALD 248 ALT 183 ALT 265 AMTE 264 Anslutningsdetaljer för AL-ledare 144 Anslutningslådor 162 Anslutningsterminaler 247 ASSA låshus 171 B BFP 268 Bussning 141 Bussning 170 BVN 221 C CALIBRA 63 CMU4 32 CNS 264 CNT 264 CP 263 CTX 207 Cylinderlås 143 Cylinderlås 172 D DB 54 DB DBI 57 DBL 56 DBM 45 DBP 56 DBQ 55 DBS 37 DB, Skarvstycke 56 DBT 264 Diazedsockel - Normutförande 227 DILOS 201 DRA 267 DRK 105 DRK, Bygelklämmor 246 DWP 265 E EBELL 221 ECFA 267 ECO 11 ECO Bilvärme 1 12 ECO Bilvärme 2 12 ECO Bilvärme 3 12 ECO Bilvärme 4 12 ECO Camping - Marina 1 13 ECO Camping - Marina 2 13 ECO Camping - Marina 3 13 ECO Camping - Marina 4 13 ECO Kraftuttag 14 ECO Stolpar och Väggfästen 14 ECO tillbehör 15 ECT 243 ED ED100HJ/ED100SG 191 ED100SH 191 EDA 266 EDAS 267 EDS 88 EIR 208 EIRC 209 EIRT 210 EISMOD4 209 EJB 195 EKB 237 EKS 34 EKS 239 ELSR1 217 ELSV2 218 ENFT 60 ENUL 62 EPS 194 ER 208 ESL 203 EST ESW ESW ETAD 212 ETDA 214 ETDC 220 ETDDCF 216 ETDPRG 216 ETDPRKEY 216 ETDW 213 ETDY 215 ETR

271 F Fasskenor 192 Fästdetaljer 34 FLJA, Plastjordkabelflänsar av lättmetall 259 FLP FLPA Fördelningslådor 164 FR 143 FR 172 FR 183 FSP 225 G Gängsäkring 25 A och 63 A för DIN - skena 87 Gängsäkringar 156 GLM 263 GNP, Nollplint 53 GNP, Nollplint 246 GNPU, Gruppnollplint 53 GNPU, Gruppnollplint 246 GPP, Packningar av cellgummi (polyeten) 258 GR 248 GRDT3 196 Gruppcentraler 154 GSKARV, Skarvstycke 246 H HAL 135 Hänglåsadapter, rostfri 172 HBR 197 HFL 132 HFU 134 HGA 126 HGB/HGC 125 Hjälpkontakter - KVKE, VKA & QSA 95 HKL 133 HKSB 124 HLBK/HLBL 130 HLBK/HLBL 131 HLN 182 HM 137 HPK 123 HPS/HPSA 129 HSLB 127 HSU 128 HTG 138 HTR 136 I IMD 30 INFINITY 58 Insatser för säkringsrader 86 ITDBI 44 J Jord- och nollplint 36 Jord- och Noll plintar/skenor 244 JUNIOR 61 K KATKO - EVA/HBR 200 KATKO - KU 198 KATKO - KUE 199 KE, Fördelningssplintar 241 KF, Fördelningssplintar 240 KGNS 104 KGNS, PE-N skenor 245 KGR 180 KGT 178 KI 102 KI 140 KI 169 KI 251 KIU 102 KIU 139 KIU 168 KIU 251 KIUU 103 KIUU 139 KIUU 168 KIUU 252 Knivsäkringar - 3 pol. 157 KNSS 255 Kopplingsinsatser - HPK 142 Kopplingsinsatser - UNIK 172 Kopplingsklämmor 144 Kopplingslåda för media-serviser 34 Kopplingslådor 163 Kopplingsplint för Cu/Al-ledare 35 KV 65 KWH132D 204 KWH363D

272 L Låshus för ASSA-cylinder 183 Lås och nycklar 36 Lastbrytare 158 Lastbrytare med säkring 160 Låstillbehör 104 LC LP 263 LX LX28BI2 233 LX28BVBU2 233 LX28 Tillbehör 233 M M 25 M MÄTARBLOCK 26 Mätarskåp 166 MÄTARSKÅP 20 MÄTARSKÅP Illustrationer 22 MÄTARTAVLOR 23 MBV 27 MED 43 MEDIA 42 MEDIA tillbehör 46 MH 24 MIM 21 MK 24 MNM 66 MSR/MSRSK 191 MUK 22 Multiflänsar 260 MUM 21 N NAK 100 NBL 110 NBS 99 NBS 99 ND 81 NDS 88 NFG 84 NFMS 105 NFP 83 NFR 106 NFRM 81 NGA 86 NGBM 85 NGD 77 NGL 76 NIH 107 NIS 106 NIS 254 NJS 90 NK 79 NKD 78 NKE 103 NKE 250 NKIS 104 NKL (J) 90 NKSB 91 NKSP 80 NLB 95 NLK 96 NLK 96 NLS 106 NML 67 NML 107 NMP 84 NMPD 85 NMS 97 NNI 87 Normcentraler för dvärgbrytare 155 NORMEL 74 NOS 101 NPA63, Al-anslutning 242 NPD 89 NPD, PE-N skena 246 NPF, PE-N plintar 242 NP, PE-N plint 241 NPS 67 NPS 108 NRGA 59 NS750, PE/N skena 245 NSH 101 NSK 105 NSLB 91 NSS 98 NSS 100 NTP 82 NTPG 82 NTR 97 NUL160N 92 NUS 98 NWK

273 O OCC, Överfall 253 OKL16, Omkopplingsklämma 53 OKL16, Omkopplingsklämma 246 Övergångsflänsar av lättmetall 258 Överspänningsskydd 33 Övriga märketiketter 66 P Packningssats 104 PE-N utrustning NPB och NPC 89 PLC 183 PLC 265 Plomberdetaljer 106 Plomberingsdetaljer 143 PP 263 PUS 34 PUS 254 PVD 266 R RFA, Täckflänsar av lättmetall (grå lack) 257 RF, Rörflänsar FL13 av lättmetall (grå lack) 258 RF, Rörflänsar FL21 av lättmetall (grå lack) 258 RFR, Rostfria flänsar 257 RFR, Täckflänsar av rostfri plåt 257 ROT, PE/N terminal 53 ROT, PE/N terminal 245 RP RPD Beröringsskydd-KF 240 RPTU 32 RR RR RTO S Säkringslådor 124 Säkringslastbrytare 159 Servisapparater 161 SIPLCT 31 Skarvdon 143 Skarvdon 171 Skenhållare för nollutrustning 105 Skensystem för fördelningslådor, FT och FR 171 Skensystem för fördelningslådor, HFU 141 SKT 183 SLP Sockel 80 SS12, Skensystem 12 mm 142 SS12, Skensystem 12 mm 170 SS12, Skensystem 12 mm 252 SS20, Skensystem 20mm 142 SS20, Skensystem 20mm 171 SS20, Skensystem 20mm 253 Stagningsflänsar 141 Stagningsflänsar 170 Stagningsmellanflänsar 141 Stagningsmellanflänsar 170 T Täckflänsar av stålplåt 257 TB 66 TB 107 TC, TCD, TAK 249 TELE Tillbehör brytare - VKA & KVKE 94 Tomma kapslingar 167 TR 219 Transformatorkapslingar 165 TRM U UAV 268 UNIK-T/R 152 V Vägguttag - JU Ventilationsflänsar av rostfri plåt 259 Ventilationsflänsar av stålplåt 259 VISION 64 VKA & KVKE 93 W WU 51 WU, AK-klämmor 53 WU, AK-klämmor 245 WU, Dörrar 52 WU, Ryggplåt 52 WU Skarvstycke 53 Y Yttre fästjärn

274 E-number S. E-number S. E-number S. E-number S. E-number S

275 E-number S. E-number S. E-number S. E-number S. E-number S

276 E-number S. E-number S. E-number S. E-number S. E-number S

277 E-number S. E-number S. E-number S. E-number S. E-number S

278 E-number S. E-number S. E-number S. E-number S. E-number S

279 E-number S. E-number S. E-number S. E-number S. E-number S

280 Beteckning S. Beteckning S. Beteckning S. Beteckning S. Beteckning S. BN CNT DBL A BN CNT DBL E ACINST 66 BN5102VM 51 CP DBL E1L AK BN CP1020U 263 DBL E1L AK BN CP DBL E1L AK BN CP2020U 263 DBL E1L AK BNL CP DBL E1L ALD BNL CP2040U 263 DBL E1L ALD BNL CTX DBL E1L ALD BNL CTX DBL E1L ALKL BNL CTX DBL E1L ALKL BNL CTX DBL E1LHJ ALKL BNL CTX DBL E2L ALKL BNL CTX DBL E2LHJ ALT BNL CTX DBM3S 46 E3L ALT BNP CTX DBM16 45 E3L ALT BNP CTX DBM24 45 E3L ALT561XCE 183 BNP CTX DBMP16 46 E3L ALT ALT ALT ALT AMTE AMTE AMTE AMTE AMTE AMTE AMTE AMTE AMTE AMTE AMTE ANS ANS ANS AVS16 65 B BFP BFP BFP BN BN BN BN BN BN BNP BNP BNP BNP BNP BNP BNT BNT BRS1M 193 BRS5 193 BTN BVN BVN-1S 221 BVN BVN BVN-VS3 221 C C CN CN CN CNL CNL CNL CNP CNP CNP CNS CNS CTXSP 207 D DB DB DB DB DB DB DB DB DB DB DB DB DB DB DB DB DBI DBI DBI DBI DBI DBI DBI DBI DBIL 57 DBL DBL DBMP24 46 DBP DBP DBP DBP DBP DBP DBP DBP DBP DBP DBP DBQ DBQ DBQ DBQ DBQ DBQ DBQ DBQ DBT DBT DILOS1 201 DILOS DILOS2 201 DILOS DILOSBER 201 DILOSHJ1VXL 201 DRA DWP E3L E3L E3L E3L E3L E3L E3L E3L E3L E3L E3L E3L E3L E3L E3L E3L E3L E3L E3L E3T1H E3T3H E3T E3T E4T1N E4T1N E4T3N EBELL8 221 ECFA ECFA ECO2CEE

281 Beteckning S. Beteckning S. Beteckning S. Beteckning S. Beteckning S. ECO2CEE6KWH 13 ED101B ED103C EKB3P175CU 238 ENVQ456DV 64 ECO2CEE6LC 13 ED101B ED103C EKB80AL 238 ENVQL1 64 ECO2CEE6RR 13 ED101C ED103C EKB125AL 238 ENVQPEN1 64 ECO2CEE10 13 ED101C ED103C EKB160AL 238 EPSB ECO2CEE10KWH 13 ED101C ED103C EKB175AL 238 EPSB ECO2CEE10LC 13 ED101C ED103C EKB250AL 238 EPSB ECO2CEE10RR 13 ED101C ED103C EKB400AL 238 EPSB ECO2CEE13 13 ED101C ED103C EKB400F295CU 238 EPSB ECO2CEE13KWH 13 ED101C ED103D EKB400F635CU 238 EPSC ECO2CEE13LC 13 ED101C ED103D EKB500CUF 238 EPSC ECO2CEE13RR 13 ED101C ED103D EKB240295AL 238 EPSC ECO2CEE16 13 ED101C ED103D EKB240635AL 238 EPSC ECO2CEE16KWH 13 ED101C ED103D EKBFL EPSC ECO2CEE16LC 13 ED101C ED103D EKBFL EPSC ECO2CEE16RR 13 ED101C ED103D EKC1 193 EPSC ECO2U6 12 ED101C ED103D EKC2 193 EPSS1 194 ECO2U6AT 12 ED101D ED103D EKC3 193 ER ECO2U6KWH 12 ED101D ED103D EKC3H 193 ER ECO2U6LC 12 ED101D ED104B EKC4 193 ER ECO2U10 12 ED101D ED104B EKCEC 193 ER ECO2U10AT 12 ED102B ED104B EKS ER ECO2U10KWH 12 ED102B ED104C ELSR1 217 ER ECO2U10LC 12 ED102B ED104C ELSV2 218 ESL230G 203 ECO2U13 12 ED102B ED104C ENCL ESL230R 203 ECO2U13AT 12 ED102B EDA ENCL112DV 63 ESL230Y 203 ECO2U13KWH 12 ED102B EDAS ENCL EST ECO2U13LC 12 ED102B EDS ENCL224DV 63 ESW ECO16A3F 14 ED102B EHTB1310G 261 ENCL ESW ECOFL 14 ED102B EHTC25EMC 261 ENCL336DV 63 ETAD ECOKDL 11 ED102B EHTC35EMC 261 ENCLL1 63 ETDA ECOKDS 11 ED102C EHTC213G 261 ENCLPEN1 58 ETDA ECOKEL 11 ED102C EHTC213W 261 ENCLPEN1 63 ETDC ECOKES 11 ED102C EHTC2117G 261 ENFT2 60 ETDC ECORP 15 ED102C EHTC2117W 261 ENFT4 60 ETDC ECOSTB 14 ED102C EHTC2125G 261 ENFT6T 60 ETDDCF 216 ECOSTM 14 ED102C EHTC2125W 261 ENI ETDPRG 216 ECOVF 14 ED102C EHTC2135G 261 ENI ETDPRKEY 216 ECOXNL 15 ED102C EHTC2135W 261 ENI ETDW ED100HJ 191 ED102C EHTC2150G 261 ENIL1 58 ETDW ED100SG 191 ED102C EHTC2150W 261 ENUL ETDY ED100SH 191 ED103B EIR ENUL ETOR ED101B ED103B EIR ENUL ETR ED101B ED103B EIRC ENVQ EVA3125K 200 ED101B ED101B ED101B ED101B ED101B ED101B ED101B ED101B ED101B ED101B ED103B ED103B ED103B ED103B ED103C ED103C ED103C ED103C ED103C ED103C EIRT EISMOD4 209 EJB EJB EJB EJB EJB EJB EJB EK ENVQ114DT 64 ENVQ114DV 64 ENVQ ENVQ228DT 64 ENVQ228DV 64 ENVQ ENVQ342DT 64 ENVQ342DV 64 ENVQ ENVQ456DT 64 EVA3160K 200 F F FLJA FLJA FLJA FLJA FLJA FLJA

282 Beteckning S. Beteckning S. Beteckning S. Beteckning S. Beteckning S. FLJA GCT HGB HSU KGR FLJA GCT HGB HSU KGR FLJA GCT HGBH HTG KGT1215R5 179 FLP275V 223 GE HGBH HTG KGT1315R5 179 FLP275V0 223 GE HGC HTG KGT2215R5 179 FLP275V4S 223 GLM20-6P 263 HGC HTG KGT2315R5 179 FLPA GLM20-8P 263 HGC HTG KGT2415R5 179 FP GLM40-6P 263 HKL HTG KGT3215R5 179 FP GLM40-8P 263 HKL HTR KGT3315R5 179 FP21R5 257 FP FPAG FPBG FPRD21V* 257 FR FR FR FR FR FR480/2 164 FR480/4 164 FRAG FRAR FRBG FSP FSP FT FT FT480/2 164 FT480/4 164 FTN34 51 G G1LFLP4 192 GAR GAR GAR GAT GAT GAT GBHR GBHR GBHT GBHT GBR GBR GBR GBT GBT GBT GCR GCR GCR GNP GNPU GPP GPP GPP GR GR GR GR GR GRDT3 196 GSKARV 53 GSKARV 56 H HAL HAL HBE1063T 197 HBE1125T 197 HBH3 197 HBN HBN HBN HBR3040T 197 HBR3063T 197 HBR3080T 197 HBR3125T 197 HBR HBR HBRETIK 66 HFL HFL HFU HFU HFU HFU HFU HFU HFU HFU HGA HGA HGA HGB HKL HKSB HKSB HKSB HLBK125S 131 HLBK HLBL HLBL250S 131 HLBL HLBL HLD1 143 HLD2 143 HLN1205R5 182 HLN1210R5 182 HLN1215R5 182 HLN1230R5 182 HLN1510R5 182 HLN1520R5 182 HLN1530R5 182 HLN1535R5 182 HLN1540R5 182 HLN1550R5 182 HLN1555R5 182 HLN1560R5 182 HLN2445R5 182 HLN2455R5 182 HLN2465R5 182 HLN2475R5 182 HM HM HPS HPS HPSA HPSA HPSA HSD HSD HSD HSD HSD412 ¹ 143 HSD412 ¹ 171 HSD32012 ¹ 143 HSD32012 ¹ 171 HSLB HTR I IRP IRP IRP IRP ITDBI ITDBL ITDBL ITDBL ITDBL ITF ITF ITF ITF ITPRJ ITPRJ ITS ITS J JFBETIK 66 JP JP12H 233 JU216U 46 JU K KBB40-80TR 199 KGR KGR KGR KGR KGR KGR KGR KGR KGR KGR KGR KGR KGR KGR KGT3324R5 179 KGT3415R5 179 KGT3424R5 179 KGT3715R5 179 KGT3724R5 179 KGT4215R5 179 KGT4315R5 179 KGT4324R5 179 KGT4415R5 179 KGT4424R5 179 KGT5315R5 179 KGT5324R5 179 KGT7315R5 179 KGT7324R5 179 KGT7724R5 179 KI KI KI KI KI KI KIU KIU KIU KIU KIU KIU KIU KIU KIUU KIUU KIUU KIUU KIUU KIUU KK12/ KK12/ KK12/ KK12/ KK20/ KK20/ KK20/ KK20/ KKL1X

283 Beteckning S. Beteckning S. Beteckning S. Beteckning S. Beteckning S. KKL1X MIM225* 21 NK306I 79 NPSE 67 KKL1X L MK NK306Y 79 NPSF 67 KKL1X L200AD MK NK308I 79 NPSG 67 KKL1X120RSY 200 LAR MK2-325H 24 NK308Y 79 NPSH 67 KKL1X120RSY 201 LAR MK NK310I 79 NPSHB 67 KKL1X120T1 200 LAR MK2-363H 24 NK310Y 79 NPSI 67 KKL1X120T2 200 LAT MNM NK312I 79 NPSJ 67 KKL1X120T3 200 LAT MNM NK312Y 79 NPSJF 67 KKL1X LAT MNM NK506I 79 NPSK 67 KKL1X240TM 200 LBAR3160R 158 MNM NK506Y 79 NPSL 67 KKLX LBAT3160R 158 MNM NK508I 79 NPSM 67 KLR2 163 LBKR3125SR 161 MNM NK508Y 79 NPSN 67 KLR3 163 LBKR3160R 160 MR4 166 NK510I 79 NPSÖ 67 KLT2 163 LBKT3125SR 161 MRJ NK510Y 79 NPSP 67 KLT3 163 LBKT3160R 160 MRJ NK512I 79 NPSQ 67 KLT4 163 LBLR3250R 160 MSR 191 NK512Y 79 NPSR 67 KSBR3160R 157 LBLR3250SR 161 MSRSK 191 NKD NPSS 67 KSBR3355R 157 LBLR3400R 160 MSU003IT 46 NKD NPST 67 KSBT3160R 157 LBLT3250R 160 MSU006IT 46 NKD NPSU 67 KSBT3355R 157 LBLT3250SR 161 MT4 166 NKDS NPSX 67 KU34P LBLT3400R 160 MUM NKSP06I 80 NRGA KU340K 198 LBR380L 158 MUM NKSP08I 80 NRGA KU380K 198 KU440K 198 KU480K 198 KU3125K 198 KU4125K 198 KUE340K 199 KUE340TF 199 KUE340TR 199 KUE380K 199 KUE380TF 199 KUE380TR 199 KUE3125K 199 KV KV KV KV KV KV KV KV KV KV KV KVC KVEB12 65 KVEB18 65 KVES1 65 KVES3 65 KWH132D 15 KWH132D 204 KWH363D 205 LBR3320R 158 LBT380L 158 LBT3320R 158 LBUR LBUT LC LC LK11SV 198 LMXO2 233 LP LP LXO1 233 M MBV21T 27 MBV22T 27 MBV23T 27 MBV31T 27 MBV32T 27 MBV33T 27 MED MED MED MED MF MF MF MF MH MIM MIM MUM225* 21 N NA ND ND ND ND ND ND ND ND NDS NDS NFRM53 81 NGD NGD NGD NGD NGD NGD NGD NGD NGL NGL NGL NGL NGL NGL NGL NGL NKSP10I 80 NKSP12I 80 NML3 67 NML5 67 NML NPS0 67 NPS1 67 NPS1/3MV 67 NPS NPS1A 67 NPS1MV 67 NPS2 67 NPS2A 67 NPS2MV 67 NPS3 67 NPS3A 67 NPS3MV 67 NPS4 67 NPS5 67 NPS6 67 NPS7 67 NPS8 67 NPS9 67 NPS NPS NPS1000T 67 NPS1000V 67 NPSA 67 NPSB 67 NPSC 67 NPSD 67 NRGA NRGB NRGC NS NS O OKL16 53 OMKMETIK1 66 OS OS12H 233 P PG16 65 PLC PLC PLC PP0515H 263 PP PP0735H 263 PP PP1532H 263 PP PP1535H 263 PVD R RF RF RF RF

284 Beteckning S. Beteckning S. Beteckning S. Beteckning S. Beteckning S. RF RR SMH TELE RF RR SMH TLR RF RR SMT TLR RF RTO SMT21/ TLR RF RV SMT TLR RF RF RF RF RV S S1L SMT SMV SS SS TLR TLR TLT TLT RF S2L SS TLT RF S3L SS TLT RF SÄM SUR TLT RF SÄR SUR TLT RF SÄV SUT TR RF RFA RFA RFA RFPS RFR RFR RFR RFR RFR RFR RFR RFR RFRB21 2) 257 RFRD RFRD RFRS21 1) 257 ROT10 53 SIPLCT 31 SKT SKT SKT SKT SKT SKT SLBN SLBR SLBT SLP275V 224 SLP275V4S 224 SLP275VO 224 SM13/ SM SM21/ SM SMH SUT T TAK TAK TB4MG 66 TB4MV 66 TB13G 66 TB13V 66 TB26G 66 TB1000G 66 TC TC TC TC TCD TCD TR TR3025-S 221 TR TRM TRR TRS TRS TRT U UAV V VBRETIK1 66 VH VL VV1V

285 285

286 286

287

288 Eldon AB Postadress: Eldon AB Nässjö Tel: +46 (0) Fax: +46 (0)

mediacentraler Kombinerade och separata här finns allt! www.eldon.se

mediacentraler Kombinerade och separata här finns allt! www.eldon.se mediacentraler Kombinerade och separata här finns allt! MED Kombinerbar mediacentral för regelavstånd c/c 450 mm RAL9010, IP40 (infälld i vägg) MSU003IT ITS180 MRJxxxx MSU006IT Tillbehör Monterad MED1140

Läs mer

Energibesparande uttagscentraler för olika användningsområden

Energibesparande uttagscentraler för olika användningsområden Energibesparande uttagscentraler för olika användningsområden Uttagscentraler med olika typer av mätning och styrning som bidrar till en bättre miljö och lägre kostnader. Användarvänliga produkter för

Läs mer

Normcentraler i plåt. Kraft-, media- och kombinationscentraler anpassade för bostäder, kontor och offentliga miljöer.

Normcentraler i plåt. Kraft-, media- och kombinationscentraler anpassade för bostäder, kontor och offentliga miljöer. Normcentraler i plåt Kraft-, media- och kombinationscentraler anpassade för bostäder, kontor och offentliga miljöer. Eldon kan erbjuda normcentraler i plåt för alla behov med både design och funktion anpassade

Läs mer

UTVALDA PRODUKTER FÖR ETT ELRÄTT VAL INOM ELSÄKERHET, ENERGIEFFEKTIVISERING & ENERGIMÄTNING

UTVALDA PRODUKTER FÖR ETT ELRÄTT VAL INOM ELSÄKERHET, ENERGIEFFEKTIVISERING & ENERGIMÄTNING UTVALDA PRODUKTER FÖR ETT ELRÄTT VAL INOM ELSÄKERHET, ENERGIEFFEKTIVISERING & ENERGIMÄTNING 1 BOSTADSRÄTT Mediacentraler Mediacentralen MED är framtagen för att kunna husera den mediautrustning som hemmet

Läs mer

Energibesparande uttagscentraler för olika användningsområden

Energibesparande uttagscentraler för olika användningsområden Energibesparande uttagscentraler för olika användningsområden Uttagscentraler med olika typer av mätning och styrning som bidrar till en bättre miljö och lägre kostnader. Användarvänliga produkter för

Läs mer

Energibesparande uttagscentraler för olika användningsområden

Energibesparande uttagscentraler för olika användningsområden Energibesparande uttagscentraler för olika användningsområden Uttagscentraler med olika typer av mätning och styrning som bidrar till en bättre miljö och lägre kostnader. Användarvänliga produkter för

Läs mer

BRANDSKYDDSPRODUKTER TÄNK PÅ SÄKERHETEN. www.eldon.se

BRANDSKYDDSPRODUKTER TÄNK PÅ SÄKERHETEN. www.eldon.se BRANDSKYDDSPRODUKTER TÄNK PÅ SÄKERHETEN www.eldon.se brandvakt För övervakning av brandtillbud i allmänna utrymmen För att en brand ska kunna starta krävs syre, värme och något brännbart. BrandVakten bryter

Läs mer

El- och mediacentraler Framtidssäkra kapslingar för bostäder och kommersiella fastigheter

El- och mediacentraler Framtidssäkra kapslingar för bostäder och kommersiella fastigheter El- och mediacentraler Framtidssäkra kapslingar för bostäder och kommersiella fastigheter 2 En ny produktgeneration är här El- och mediacentraler El- och mediacentraler En ny produktgeneration är här Ny

Läs mer

EL & MULTIMEDIACENTRALER

EL & MULTIMEDIACENTRALER EL & MULTIMEDIACENTRALER Eltecno i Vellinge AB Innehållsföreteckning Innehållsförteckning El-/ Multimediaserie Infälld 1 Utvändig 2 El-/ Multimediacentral Bred Infälld Bred MMB4-13 3 Infälld Bred MMB4-13R

Läs mer

Kraft. * Nu ger vi 5 års garanti vid köp av nya produkter genom att enkelt gå in på vår hemsida och registrera sig och produkten.

Kraft. * Nu ger vi 5 års garanti vid köp av nya produkter genom att enkelt gå in på vår hemsida och registrera sig och produkten. Kraft * Nu ger vi 5 års garanti vid köp av nya produkter genom att enkelt gå in på vår hemsida och registrera sig och produkten. Uttagscentraler El-Björns uttagscentraler installeras ofta på belastningssidan

Läs mer

LÄTTMETALLKAPSLADE APPARATER

LÄTTMETALLKAPSLADE APPARATER D LÄTTMETALLKAPSLADE APPARATER 02/09 LÄTTMETALLKAPSLADE APPARATER D 0/04 1 LÄTTMETALLKAPSLADE APPARATER Innehållsförteckning Sida Allmän beskrivning... 2 Gruppcentraler... Säkringslådor... 5 Brytare...

Läs mer

El och bredbandslösningar. inomhus, utomhus och på bygget

El och bredbandslösningar. inomhus, utomhus och på bygget El och bredbandslösningar inomhus, utomhus och på bygget Centraler och Normsystem Stitec har ett brett sortiment av fastighetscentraler. Produkterna finns från skyddsklass IP20 till IP66, från små kapslingar

Läs mer

CENTRALER 2010. Enstos energisnåla sortiment

CENTRALER 2010. Enstos energisnåla sortiment Gänget på Ensto gillade inte riktigt mitt sätt att få till en separat gruppcentral. Och visst, deras lösning kanske är lite smidigare. CENTRALER 2010 Enstos energisnåla sortiment Sådärja, då har jag och

Läs mer

UNI. Kvalitet Effektivitet Engagemang Trygghet. www.gerdins.com

UNI. Kvalitet Effektivitet Engagemang Trygghet. www.gerdins.com UNI Gerdins Components Västerås AB tillhör familjeägda Gerdins Group. Våra ledord är Kvalitet, Effektivitet, Engagemang och Trygghet. Det gäller i såväl kundkontakter och organisation som i produktion

Läs mer

4/ Kabeldon lågspänningsfördelningar Förmonterade serviscentraler

4/ Kabeldon lågspänningsfördelningar Förmonterade serviscentraler /1 2015 Kabeldon lågspänningsfördelningar Förmonterade serviscentraler Innehållsförteckning Förmonterade fördelningscentraler Förmonterade fördelningscentraler /1 Förmonterade belysningscentraler GBC /3

Läs mer

Marina produkter. * Nu ger vi 5 års garanti vid köp av nya produkter genom att enkelt gå in på vår hemsida och registrera sig och produkten.

Marina produkter. * Nu ger vi 5 års garanti vid köp av nya produkter genom att enkelt gå in på vår hemsida och registrera sig och produkten. Marina produkter * Nu ger vi 5 års garanti vid köp av nya produkter genom att enkelt gå in på vår hemsida och registrera sig och produkten. El-Björn AB El-Björn AB är Nordens ledande producent av elstolpar

Läs mer

MEDIACENTRALER P-MEDIA 11/09

MEDIACENTRALER P-MEDIA 11/09 P-MEDIA 11/09 Innehållsförteckning Sida ALLMÄN INFORMATION...3 FÖRBEREDDA OCH BESTYCKADE CENTRALER...4-14 Baspaket med norm- & mediacentraler...4-5 Kombinationsförslag norm- & mediacentraler...6-7 Kombicentraler...8-9

Läs mer

Kapslingar Kapslingar IP30

Kapslingar Kapslingar IP30 0 Kapslingar Kapslingar IP30 Beröringsskydd och kapslingar Hager mini Gamma kan innehålla allt från en till flera modulkomponenter. Beröringsskyddet skyddar effektivt mot oavsiktlig beröring av elektriska

Läs mer

Normapparater - GE. Förstklassiga lågspänningsprodukter och komponenter för bostads- och industriella anläggningar. PARTNER

Normapparater - GE. Förstklassiga lågspänningsprodukter och komponenter för bostads- och industriella anläggningar. PARTNER Normapparater - GE Förstklassiga lågspänningsprodukter och komponenter för bostads- och industriella anläggningar. PARTNER personskyddsbrytare PERSONSKYDDSBRYTARE / RCBO, 2-polig, typ A, SERIE DM100 2-polig

Läs mer

System pro M compact. Genomtänkt in i minsta detalj. Fråga våra experter

System pro M compact. Genomtänkt in i minsta detalj. Fråga våra experter System pro M compact Genomtänkt in i minsta detalj System pro M compact är ett flexibelt byggsystem med funktioner för skydd, till- och frånkoppling, styrning och övervakning. System pro M compact är genomtänkt

Läs mer

Centraler 2011 Enstos kompletta sortiment

Centraler 2011 Enstos kompletta sortiment Gänget på Ensto gillade inte riktigt mitt sätt att få till en separat gruppcentral. Och visst, deras lösning kanske är lite smidigare. Centraler 2011 Enstos kompletta sortiment Sådärja, då har jag och

Läs mer

multisystem NT-630 multisystem NT-630

multisystem NT-630 multisystem NT-630 multisystem NT-630 Utvecklingen av NT-630 har skett i nära diskussioner tillsammans med kunder, konsulter och leverantörer, för att tillmötesgå så många synpunkter som möjligt. NT-630 har tagits fram med

Läs mer

ARCA väggskåp NYA. Högpresterande polykarbonat skåp. Skydd i krävande miljöer

ARCA väggskåp NYA. Högpresterande polykarbonat skåp. Skydd i krävande miljöer ARCA väggskåp NYA Högpresterande polykarbonat skåp Skydd i krävande miljöer Nya Fibox ARCA Fibox ARCA korrosionsfria väggskåp för extremt tuffa och krävande miljöer Högklassig polykarbonat konstruktion

Läs mer

EL- & BELYSNINGS- STOLPAR FÖR MARINOR 13/03

EL- & BELYSNINGS- STOLPAR FÖR MARINOR 13/03 EL- & BELYSNINGS- STOLPAR FÖR MARINOR K-M 13/03 MARINSTOLPE GMS KOSTER Baserat på många års erfarenhet har GARO AB utvecklat en ny familj av el- och belysningsstolpar avsedda för småbåtshamnar och marinor.

Läs mer

Uttagscentraler från ABB

Uttagscentraler från ABB Uttagscentraler från ABB Uttagscentraler från ABB ABB har en bred portfölj av olika uttagscentraler och erbjuder flera varianter av bilvärmare, fritids- och campingcentraler samt uttagscentraler för uppställningsplatser

Läs mer

DCU / DCUS KAPSLINGSSYSTEM. KAPSLINGSSYSTEM - Katalog 9. Utomhus- teknikskåp. Sidorna 12-15 i katalogen

DCU / DCUS KAPSLINGSSYSTEM. KAPSLINGSSYSTEM - Katalog 9. Utomhus- teknikskåp. Sidorna 12-15 i katalogen KAPSLINGSSYSTEM - Katalog 9 KAPSLINGSSYSTEM Sidorna 12-15 i katalogen DCU / DCUS Utomhus- teknikskåp Box 18 - SE-841 21 Ånge Telefon: +46 (0)690 76 30 00 Telefax: +46 (0)690 76 30 01 E-post: info@elkapsling.se

Läs mer

Uttagscentraler från ABB

Uttagscentraler från ABB Uttagscentraler från ABB Uttagscentraler från ABB ABB har en bred portfölj av olika uttagscentraler och erbjuder flera varianter av bilvärmare, fritids- och campingcentraler samt uttagscentraler för uppställningsplatser

Läs mer

GUM, GUM-L, -S, -F OCH GU

GUM, GUM-L, -S, -F OCH GU MÄTARSKÅP L 06/03 MÄTARSKÅP Innehållsförteckning Sida Allmän beskrivning... 2-3 Skåp för infällt montage... 4 Skåp för utanpåliggande montage... 5-6 Tomma skåp... 7 Skåp med överspänningskydd... 7-8 Tillbehör...

Läs mer

Tilldelning av lådans väggar 118. KV-normcentraler 3 54 moduler Kabelgenomföring via integrerade, elastiska membran 119 123

Tilldelning av lådans väggar 118. KV-normcentraler 3 54 moduler Kabelgenomföring via integrerade, elastiska membran 119 123 In de x Te kn k is iska dat a a LES 116 Info -normcentraler upp till 63 A 3 till 54 moduler Kapslingsklass IP 54-65 Tillverkad i termoplastiskt material Skyddsklass II, I enlighet med IEC 60439-3 Tilldelning

Läs mer

Gränssnitt i enlighet med IEC 61439-2

Gränssnitt i enlighet med IEC 61439-2 NY Gränssnitt i enlighet med IEC 61439-2 För skyddad utomhusinstallation Kapslingsklass IP 65 Kombinerbara kapslingssystem som kan utökas i alla riktningar 6 kapslingsstorlekar i ett moduler på 150 mm

Läs mer

============================================================================

============================================================================ Installation av central utomhus i lantbruk Postad av hanna mastad - 09 okt 2012 19:36 Tänkte höra med er vad ni har för erfarenheter av plåtkapsling utomhus till elcentral? Vi öppnade en igår som är helt

Läs mer

G-BOX och ÖVRIGA UTTAGSBOXAR

G-BOX och ÖVRIGA UTTAGSBOXAR Utdrag ur broschyren Anslutningsdon ANSLUTNINGSDON G-BOX och ÖVRIGA UTTAGSBOXAR Kundapassad G-box på 48 timmar GAROs uttagsboxar är praktiska och erbjuder ett säkert skydd av ansluten utrustning. De är

Läs mer

Marina 2009. Design Kvalité Miljö Säkerhet

Marina 2009. Design Kvalité Miljö Säkerhet Produktkatalog Marina 2009 Design Kvalité Miljö Säkerhet Marina 2009 Design Kvalité Miljö Säkerhet Om företaget Vi vill vara marknadsledande när det gäller design, kvalité, miljö och säkerhet. Vi ser framåt

Läs mer

Normkapslingar och normskåp Allmänt

Normkapslingar och normskåp Allmänt och normskåp Allmänt ABB erbjuder ett brett sortiment av normkapslingar och normskåp anpassade till olika tekniska och eetiska marknadskrav. Gemensamt för alla är att de är lättmonterade och håller hög

Läs mer

Bilvärmar- & Fritidscentraler För användning på parkeringar, marinor och campingar

Bilvärmar- & Fritidscentraler För användning på parkeringar, marinor och campingar Bilvärmar- & Fritidscentraler 4 För användning på parkeringar, marinor och campingar Robust design Lätt att montera Tak/botten av pressgjuten och lackerad aluminium Sidor och dörr av naturanodiserade aluminiumprofiler

Läs mer

Fibox Enclosing innovations

Fibox Enclosing innovations Programöversikt 5.0 Fibox Enclosing innovations Modern elektronik, elektriska komponenter och system är slutresultatet av innovativ design och produktutveckling. Utan detta, har väldigt lite av den service,

Läs mer

Bilvärmar- & Fritidscentraler

Bilvärmar- & Fritidscentraler Bilvärmar- & Fritidscentraler Bilvärmar- & Fritidscentraler Bilvärmarcentraler Fördelar... 2 Allmän beskrivning... 4 Beställningsuppgifter... 4 Översikt... 7 Fritidscentraler Fördelar... 8 Allmän beskrivning...

Läs mer

Jordfelsbrytare. Serie F 200 A, F 200 AS. Serie F 200 A Känner av växelströmsfelströmmar

Jordfelsbrytare. Serie F 200 A, F 200 AS. Serie F 200 A Känner av växelströmsfelströmmar Serie F 200 A, F 200 AS Serie F 200 A Känner av växelströmsfelströmmar och pulserande likströmsfelströmmar 1 3 2 4 F 202 F 202 tvåpolig 10 16 2 F202 A-16/0,01 E21 601 10 2CS F20 2101 R0160 0,34 30 2 2

Läs mer

www.elkapsling.se Svensk tillverkning Svensk kvalitet svenska jobb... För senaste uppdatering, besök vår webbplats: 1:1

www.elkapsling.se Svensk tillverkning Svensk kvalitet svenska jobb... För senaste uppdatering, besök vår webbplats: 1:1 För senaste uppdatering, besök vår webbplats: www.elkapsling.se Svensk tillverkning Svensk kvalitet svenska Svenska priser}ger jobb... Elkapsling A ox 18, 841 Ånge, Telefon: 0690-76 00, Fax 0690-76 01

Läs mer

Eldon Installation kopplingsplintar. Ouneva Kopplingsplintar

Eldon Installation kopplingsplintar. Ouneva Kopplingsplintar Ouneva Kopplingsplintar För att minska antal produktserier och förbättra försäljningsmöjligheterna kommer plintar av fabrikat Ensto och Katko att utgå ur Eldons sortiment och ersättas av plintar av fabrikat

Läs mer

Signal- och manöverapparater

Signal- och manöverapparater Signal- och manöverapparater Sortimentguide med register för beställning Modulserien typ M Compactserien typ C Signalpelare Modulserien typ M Modulserien typ M är välkänd för sin gedigenhet och flexibilitet.

Läs mer

KABELSKÅP med tillbehör

KABELSKÅP med tillbehör KABELSKÅP med tillbehör Mätarkabelskåp för gatubelysning Ensto gatubelysningsskåp finns i 9 utföranden och 2 skåpsstorlekar. Det minsta skåpet med bredd 330 mm finns med 2 eller 3 st utgående grupper storlek

Läs mer

I samklang med de yttre förutsättningarna. Ifö Servisskåp

I samklang med de yttre förutsättningarna. Ifö Servisskåp I samklang med de yttre förutsättningarna Ifö Servisskåp ett med naturen Slitstyrka, korrosionsbeständighet och driftsäkerhet. Motståndskraft mot väder, vind och annan åverkan. Praktiskt taget obegränsad

Läs mer

MÄTARBLOCK MÄTARTAVLOR 06/02

MÄTARBLOCK MÄTARTAVLOR 06/02 MÄTARBLOCK MÄTARTAVLOR R 0/0 MÄTARBLOCK / MÄTARTAVLOR Innehållsförteckning Sida Allmän beskrivning... Mätartavlor med brytare eller säkring... Mätartavlor med brytare och säkring... Mätartavlor med inbyggd

Läs mer

DEFA EL-UTTAG ett flexibelt och säkert val

DEFA EL-UTTAG ett flexibelt och säkert val DEFA EL-UTTAG ett flexibelt och säkert val Kära kund, Utifrån vår marknadserfarenhet har vi valt att fokusera på tre huvudsakliga användningsområden Parkering, Camping och Marina. Inom varje användningsområde

Läs mer

OICE stålplåt. OICP aluminium SASL SASM. Tillbehör. Tillbehör Generella. light system. medium system. OICE Tillbehör. OICP Tillbehör IP 55

OICE stålplåt. OICP aluminium SASL SASM. Tillbehör. Tillbehör Generella. light system. medium system. OICE Tillbehör. OICP Tillbehör IP 55 194 BÄRARMAR NYHET! OICE stålplåt IP 55 H: 300-500 B: 300-600 D: 155-210 196 OICP aluminium IP 65 H: 309-495 B: 395-542 D: 200 198 SASL 200 light system NYHET! SASM 206 medium system Tillbehör OICE Tillbehör

Läs mer

Impressivo och Jussi För utanpåliggande installation

Impressivo och Jussi För utanpåliggande installation Impressivo och Jussi För utanpåliggande installation Effektiv installation oavsett om du bygger nytt, renoverar eller utför tilläggs arbeten. Produktserierna Impres sivo och Jussi finns för väggeller hörnmontage.

Läs mer

Vad gäller vid elanslutning?

Vad gäller vid elanslutning? Vad gäller vid elanslutning? Översikt Beskrivning av numreringar finns på nästa sida. Fasadmätarskåp 4 med mätartavla 5 och elmätare 6. Här sitter även mätarsäkringar 7 Huvudledning 9 mellan elmätaren

Läs mer

Kabelkanal KK bredd höjd Ex KK 100 60 ger en kanal 100mm bred och 60 mm hög Halogenfri kabelkanal. Tel 033-204180 Fax 033-204189

Kabelkanal KK bredd höjd Ex KK 100 60 ger en kanal 100mm bred och 60 mm hög Halogenfri kabelkanal. Tel 033-204180 Fax 033-204189 PRODUKTINFORMATION Kopplingsledning typ RK eller RQ RK Kopplingsledning (H05V-K) 0,5-1,0 mm² (H07V-K) 1,5-500 mm² RQ Halogenfri kopplingsledning (S05Z1-K) 0,5-1,0 mm² (S07Z1-K) 1,5-240 mm² Enligt SS 424

Läs mer

Bredbandsteknikskåp. med ny modern teknik är vi den kompletta leverantören

Bredbandsteknikskåp. med ny modern teknik är vi den kompletta leverantören Bredbandsteknikskåp med ny modern teknik är vi den kompletta leverantören UTOMHUS-TEKNIKSKÅP DCUS Användningsområde: Skåpen är framtagna för att användas utomhus som teknikskåp för Bredband, Telecom, Trafikövervakning

Läs mer

Bygga bostadsnät. Telias rekommendationer för att bygga bostadsnät för telekommunikation T 10 984-06

Bygga bostadsnät. Telias rekommendationer för att bygga bostadsnät för telekommunikation T 10 984-06 Bygga bostadsnät Telias rekommendationer för att bygga bostadsnät för telekommunikation T 10 984-06 Innehåll Varför bostadsnät? 3 Bostadsnätets struktur 4 Bredbandskåpet 5 Uttagssnätet 7 Byggnation av

Läs mer

ELUTTAG FÖR BIL, BÅT & CAMPING 05/10

ELUTTAG FÖR BIL, BÅT & CAMPING 05/10 ELUTTAG FÖR BIL, BÅT & CAMPING K 05/10 Innehållsförteckning Sida Allmän beskrivning... 2 Kapslingar /måttangivelser... 4 Plintprofil... 4 Insatser... 5 Kompaktuttag... 8 Stolpar och fundament... 9 Övriga

Läs mer

Bygga bostadsnät. Telias rekommendationer för att bygga bostadsnät för telekommunikation T 10 984-06

Bygga bostadsnät. Telias rekommendationer för att bygga bostadsnät för telekommunikation T 10 984-06 Bygga bostadsnät Telias rekommendationer för att bygga bostadsnät för telekommunikation T 10 984-06 Innehåll Varför bostadsnät? 3 Bostadsnätets struktur 4 Bredbandskåpet 5 Uttagssnätet 7 Byggnation av

Läs mer

01. Brytare, uttag och installationsmaterial

01. Brytare, uttag och installationsmaterial 01. Brytare, uttag och installationsmaterial TREND strömställare 2-pol skruvanslutning 01.1 Art. No. WDE006607. TREND strömställare 2-pol skruvanslutning. Strömställare för infällt montage i apparatdosa

Läs mer

Motorvärmarsystem MVC. Funktionell och kompakt design. Skalbart och Framtidssäkert. Motorvärmarcentral direkt i molnet. Tid & Temperaturstyrt

Motorvärmarsystem MVC. Funktionell och kompakt design. Skalbart och Framtidssäkert. Motorvärmarcentral direkt i molnet. Tid & Temperaturstyrt MVC Motorvärmarsystem Funktionell och kompakt design Skalbart och Framtidssäkert Motorvärmarcentral direkt i molnet Tid & Temperaturstyrt RFID-identifiering Laddning av elfordon (Mode 1 och Mode 2) Web

Läs mer

18 301 07-67, Polarvit 18 302 87-93, 18 302 95-98, Polarvit

18 301 07-67, Polarvit 18 302 87-93, 18 302 95-98, Polarvit trömställare och 2-vägs vägguttag IP20 ELP0026 trömställare, infällda ELP014 Vägguttag, 2-vägs, infällda 18 01 07-67, Polarvit 18 02 87-9, 18 02 95-98, Polarvit Mått: 82x82x18 mm 82x100x22 mm Vippmått:

Läs mer

Detta häfte innehåller en del av våra uttagsstavar

Detta häfte innehåller en del av våra uttagsstavar Uttagsstavar Detta häfte innehåller en del av våra uttagsstavar Fristående och inspända stavar Väggmonterade stavar Nedföringsstavar uttagsposter Våra produktområden Golv Bord Kabelhantering Uttagsstavar

Läs mer

Presentation av NY produktgrupp

Presentation av NY produktgrupp Presentation av NY produktgrupp MARKMÄTARSKÅP enligt SVENSK STANDARD SS 430 01 10,utg9 INFÖR SAMMANSLUTNING NätverkELSÄK Av KENT ANDERSSON, GARO AB SEK TK13,Ag-MÄTARSKÅP 2013-09-06 1 INNEHÅLL 1. Branschnytt

Läs mer

ANSLUTNINGSDON 10/06

ANSLUTNINGSDON 10/06 F 10/06 INNEHÅLLSFÖRTECKNING Sida PRO BASIC MED SKRUV Stickpropp... 5 Skarvuttag... 14 Uttag... 21 Intag... 48 PRO QUICK UTAN SKRUV... 61 Stickpropp... 62 Skarvuttag... 64 Uttag... 66 Intag... 72 PRO SOLID

Läs mer

ELSTOLPE KAJCENTRAL. Alfa & Beta. Omega. Kraft Ljus Klimat

ELSTOLPE KAJCENTRAL. Alfa & Beta. Omega. Kraft Ljus Klimat ELSTOLPE Alfa & Beta KAJCENTRAL Omega Kraft Ljus Klimat El-Björn AB Med över 50 års erfarenhet inom tillfällig el är El-Björn den ledande tillverkaren/leverantören av elcentraler och utrustning för tillfälliga

Läs mer

PRODUKTKATALOG MAGNETKONTAKTER

PRODUKTKATALOG MAGNETKONTAKTER PRODUKTKATALOG MAGNETKONTAKTER Alarmtech Sweden AB är ett företag med mer än 30 års erfarenhet av utveckling och tillverkning av högkvalitativa säkerhetsprodukter. Vårt produktsortiment består bl.a. av

Läs mer

Värmefläkt Tiger Robust värmefläkt för portabelt bruk i tuffa miljöer

Värmefläkt Tiger Robust värmefläkt för portabelt bruk i tuffa miljöer 0 kw Elvärme 9 modeller Värmefläkt Tiger Robust värmefläkt för portabelt bruk i tuffa miljöer Användningsområden Tiger är en serie tåliga och kompakta värmefläktar för proffs med höga krav. Värmefläkt

Läs mer

Handdukstorkar www.wosab.se

Handdukstorkar www.wosab.se Torkar och värmer Handdukstorkar www.wosab.se Linear Den elektriska handdukstorken Linear fi nns i 2 storlekar 300W och 600W. Handdukstorken Är försedd med en elektronisk termostat som dimmar temperaturen

Läs mer

Halogeninfra IH. För designade och utsatta utomhusmiljöer

Halogeninfra IH. För designade och utsatta utomhusmiljöer För designade och utsatta utomhusmiljöer Användningsområden Halogeninfra IH är kraftfull med en hög glödtrådstemperatur på 2200 C och är det perfekta valet för utsatta utomhusmiljöer där designen är viktig.

Läs mer

Principer för energi- och volymmätning

Principer för energi- och volymmätning Tekniska krav och anvisningar Energi Principer för energi- och volymmätning Dokumentet gäller för följande verksamheter: Bostad med särskild service, Förskola, Grundskola, Gymnasieskola, Kontor, Äldreboende

Läs mer

QFM31.. Kanalgivare. Symaro. för relativ fuktighet (hög noggrannhet) och temperatur

QFM31.. Kanalgivare. Symaro. för relativ fuktighet (hög noggrannhet) och temperatur 1 AMA 8 Styr- och övervakningssystem UBA Givare med sammansatt funktion 882 1882P01 1882P02 1859P02 1859P04 1882P01 QFM31.. QFM3160D / QFM3171D AQF3150 AQF3153 Symaro Kanalgivare för relativ fuktighet

Läs mer

BOJ-belysning. Bländfri arbetsplatsbelysning

BOJ-belysning. Bländfri arbetsplatsbelysning * Nu ger vi fackmannen 5 års garanti vid köp av nya produkter genom att fackmannen enkelt går in på vår hemsida och registrerar sig och produkten. BOJ-belysning Bländfri arbetsplatsbelysning BOJ arbetsplatsbelysning

Läs mer

Överspänningsskydd SNABBGUIDE 2016-2017 ELROND KOMPONENT AB. med ett urval av de vanligaste produkterna

Överspänningsskydd SNABBGUIDE 2016-2017 ELROND KOMPONENT AB. med ett urval av de vanligaste produkterna Överspänningsskydd SNABBGUIDE med ett urval av de vanligaste produkterna 06-07 ELROND KOMPONENT AB Fax: 08-449 80 89 Överspänningsskydd När det gäller inkommande kraft så kan följande punkter vara en vägledning

Läs mer

Överspänningsskydd SNABBGUIDE. med ett urval av de vanligaste produkterna

Överspänningsskydd SNABBGUIDE. med ett urval av de vanligaste produkterna Överspänningsskydd SNABBGUIDE med ett urval av de vanligaste produkterna 05 Överspänningsskydd När det gäller inkommande kraft så kan följande punkter vara en vägledning (även om varje anläggning är unik):

Läs mer

Installationsanvisning. Elinstallationer för utomhusvarning

Installationsanvisning. Elinstallationer för utomhusvarning Installationsanvisning Elinstallationer för utomhusvarning 2 MSB:s kontaktpersoner: Lars Olsson, 010-240 51 59 Alf Lidén, 010-240 36 95 Publikationsnummer MSB 0183-10 3 Innehållsförteckning 1. Bakgrund...

Läs mer

FCK KAPSLINGSSYSTEM. KAPSLINGSSYSTEM - Katalog 9. Golvskåp PCE. Bänk- och golvskåp. Sidorna 46-49 i katalogen

FCK KAPSLINGSSYSTEM. KAPSLINGSSYSTEM - Katalog 9. Golvskåp PCE. Bänk- och golvskåp. Sidorna 46-49 i katalogen KAPSLINGSSYSTEM - Katalog 9 KAPSLINGSSYSTEM Sidorna 46-49 i katalogen FCK Golvskåp PCE Bänk- och golvskåp Box 18 - SE-841 21 Ånge Telefon: +46 (0)690 76 30 00 Telefax: +46 (0)690 76 30 01 E-post: info@elkapsling.se

Läs mer

Företag Ersätter tidigare dokument Dokumentid Utgåva E.ON Elnät Sverige AB NUT-091123-006 D14-0007569 3.0

Företag Ersätter tidigare dokument Dokumentid Utgåva E.ON Elnät Sverige AB NUT-091123-006 D14-0007569 3.0 Dokumentslag Verksamhetsstyrande 1 (5) Företag Ersätter tidigare dokument Dokumentid Utgåva E.ON Elnät Sverige AB NUT-091123-006 D14-0007569 3.0 Organisation Giltig fr o m Giltig t o m Anläggning 2015-08-12

Läs mer

PROTECTION 2 TILLBEHÖR & HJÄLPMEDEL GLOBAL SPECIALIST INOM BYGGNATION AV ELEKTRISK OCH DIGITAL INFRASTRUKTUR

PROTECTION 2 TILLBEHÖR & HJÄLPMEDEL GLOBAL SPECIALIST INOM BYGGNATION AV ELEKTRISK OCH DIGITAL INFRASTRUKTUR PROTECTION 2 TILLBEHÖR & HJÄLPMEDEL GLOBAL SPECIALIST INOM BYGGNATION AV ELEKTRISK OCH DIGITAL INFRASTRUKTUR Hjälpfunktioner, fjärrstyrning och tillbehör DX 3 4 062 58 4 062 60 4 062 62 4 062 66 4 062

Läs mer

PRODUKTKATALOG MAGNETKONTAKTER

PRODUKTKATALOG MAGNETKONTAKTER PRODUKTKATALOG ORIGINALET! MAGNETKONTAKTER Alarmtech Sweden AB är ett svenskt fristående företag med mer än 30 års erfarenhet av utveckling och tillverkning av högkvalitativa säkerhetsprodukter. Vårt produktsortiment

Läs mer

NORMCENTRALER P 15/09

NORMCENTRALER P 15/09 P 15/09 INNEHÅLLSFÖRTECKNING Sida NORMKAPSLINGAR Allmän information...3 Plåt/ utanpåliggande & infällt, IP30...5 Bottenlådor...7 Plåt utanpåliggande IP55...8 Plast/ utanpåliggande IP20, IP41...9 NORMCENTRALER,

Läs mer

Detta häfte innehåller en del av våra installationskanaler

Detta häfte innehåller en del av våra installationskanaler Kanaler Detta häfte innehåller en del av våra installationskanaler Aluminiumkanaler Plastkanaler Våra produktområden Golv Bord Kabelhantering Uttagsstavar Kanaler Vägg och Tak Grenuttag Moduler Vårdrumspaneler

Läs mer

Aquatec IP44. Utanpåliggande system

Aquatec IP44. Utanpåliggande system Utanpåliggande system Den utanpåliggande serien Berker AQUATEC IP44 med sin funktionella design är den idealiska lösningen i utrymmen där, av säkerhetsskäl, installationer av skyddsklass IP44 krävs. Rymliga

Läs mer

Fibox DIGI AL Uttagscentral installations- och bruksanvisning

Fibox DIGI AL Uttagscentral installations- och bruksanvisning Fibox DIGI AL Uttagscentral installations- och bruksanvisning OBS! Läs igenom denna installations- och bruksanvisning noggrant innan installationen inleds. Installationen och användningen ska i övrigt

Läs mer

Thermoplus Smidig värmestrålare som skyddar mot kallras

Thermoplus Smidig värmestrålare som skyddar mot kallras Elvärme 00 900 W 8 modeller Thermoplus Smidig värmestrålare som skyddar mot kallras Användningsområden Thermoplus monteras ovanför fönster vilket ger ett effektivt skydd mot kallras. Utformningen gör den

Läs mer

SKÅPSMATERIAL PRODUKTINFORMATION. Kopplingsledning typ RK eller RQ. RQ Halogenfri kopplingsledning (S05Z1-K) 0,5-1,0 mm² (S07Z1-K) 1,5-240 mm²

SKÅPSMATERIAL PRODUKTINFORMATION. Kopplingsledning typ RK eller RQ. RQ Halogenfri kopplingsledning (S05Z1-K) 0,5-1,0 mm² (S07Z1-K) 1,5-240 mm² PRODUKTINFORMATION Kopplingsledning typ RK eller RQ RK Kopplingsledning (H05V-K) 0,5-1,0 mm² (H07V-K) 1,5-500 mm² RQ Halogenfri kopplingsledning (S05Z1-K) 0,5-1,0 mm² (S07Z1-K) 1,5-240 mm² Enligt SS 424

Läs mer

Innehållsförteckning. Val av ytbehandling Potentialutjämning. Kabelstegar Kabelrännor/ Armaturskenor. Trådstegar. Montageprofiler.

Innehållsförteckning. Val av ytbehandling Potentialutjämning. Kabelstegar Kabelrännor/ Armaturskenor. Trådstegar. Montageprofiler. Innehållsförteckning MP- Ett nytt delavsnitt i vårt sortiment. MP- består av ingjutningslådor, golvboxar med el-, data- eller mediauttag m m. Ingjutningslådor flera storlekar flera höjder matas med rör

Läs mer

REPUS. lågimpulsdon. INC/INR/INU För infällt montage i vägg

REPUS. lågimpulsdon. INC/INR/INU För infällt montage i vägg För infällt montage i vägg Luftflöde 15-0 l/s Kort omställbar närzon med ställbara dysor. Radiell spridning Front utan skruvar Helt infälld i vägg Mycket enkelt montage Uppfyller höga krav på design och

Läs mer

IDO Seven D Badrumsmöbler

IDO Seven D Badrumsmöbler Produktinformation Trä Trä är ett levande material som kan variera i utseende beroende på t ex ålder och växtplats. Dina badrumsmöbler kan därför avvika i färg och struktur mot badrumsmöbler som du sett

Läs mer

Busch-Jaeger Installationsprodukter. Jussi med Hörnbox Utmärkt utanpåliggande och snabbast i hörnen.

Busch-Jaeger Installationsprodukter. Jussi med Hörnbox Utmärkt utanpåliggande och snabbast i hörnen. Busch-Jaeger Installationsprodukter Jussi med Hörnbox Utmärkt utanpåliggande och snabbast i hörnen. 2 Jussi med Hörnbox Innehållsförteckning Jussi installationsprodukter Utanpåliggande med Hörnbox 4 Jussi

Läs mer

FLÄKTKONVEKTOR ATTRAKTIV VÄRME ELLER KYLA. Inred med vacker värme. Februar 2015

FLÄKTKONVEKTOR ATTRAKTIV VÄRME ELLER KYLA. Inred med vacker värme. Februar 2015 FLÄKTKONVEKTOR ATTRAKTIV VÄRME ELLER KYLA Februar 2015 Inred med vacker värme Attraktiv värme eller kyla Aeros står för design och kvalitet och bygger endast ut 13 cm från vägg. Den är utrustad med en

Läs mer

POL871.71/STD POL871.72/STD. Manöverpanel HMI-TM. Climatix. för användning med Climatix 600- och Climatix 400-processenheter

POL871.71/STD POL871.72/STD. Manöverpanel HMI-TM. Climatix. för användning med Climatix 600- och Climatix 400-processenheter 3 AMA 8 Styr- och övervakningssystem UC Styrfunktionsenheter 917 Climatix Manöverpanel HMI-TM POL871.71/STD POL871.72/STD för användning med Climatix 600- och Climatix 400-processenheter Climatix HMI-TM

Läs mer

VERTI 830/831 Vertikal lyftinsats för väggskåp

VERTI 830/831 Vertikal lyftinsats för väggskåp VERTI 830/831 Vertikal lyftinsats för väggskåp GRANBERG Verti 830/831 Vertikal lyftinsats för väggskåp VERTI är ett elektriskt höj- och sänkbart lyftsystem som sänker skåphyllorna snabbt och tystgående

Läs mer

Thermoplus EC. Thermoplus. Smidig värmestrålare som skyddar mot kallras

Thermoplus EC. Thermoplus. Smidig värmestrålare som skyddar mot kallras 00-900 W Elvärme 8 modeller Thermoplus EC Smidig värmestrålare som skyddar mot kallras Användningsområden Thermoplus monteras ovanför fönster vilket ger ett effektivt skydd mot kallras. Utformningen gör

Läs mer

SLIMLIFT 6250. Väggmonterad Bänklyftare GRANBERG

SLIMLIFT 6250. Väggmonterad Bänklyftare GRANBERG SLIMLIFT 6250 Väggmonterad Bänklyftare GRANBERG Slimlift 6250 Väggmonterad Bänklyftare SLIMLIFT 6250 är en väggmonterad bänklyftare med stor flexibilitet för anpassning till olika behov. Utrustningen i

Läs mer

INFORMATION OM ANSLUTNING AV EL TILL NACKA ENERGI ELNÄT

INFORMATION OM ANSLUTNING AV EL TILL NACKA ENERGI ELNÄT INFORMATION OM ANSLUTNING AV EL TILL NACKA ENERGI ELNÄT Nacka Energi svarar för elnätet inom kommundelarna med postadress Nacka, Saltsjö-Duvnäs, Saltsjöbaden och Älta. Adress och telefonnummer Information

Läs mer

Innehållsförteckning. Val av ytbehandling Potentialutjämning. Kabelstegar Kabelrännor/ Armaturskenor. Trådstegar. Montageprofiler.

Innehållsförteckning. Val av ytbehandling Potentialutjämning. Kabelstegar Kabelrännor/ Armaturskenor. Trådstegar. Montageprofiler. MP-/Poster MP-/Poster har utvecklats i samarbete med arkitekter, konsulter och kunder. De är designade för att smälta in i sin miljö och kan skräddarsys efter behov. De tillverkas i aluminium och är vitlackerade

Läs mer

Eluttag / Kabelgenomföring. Theofils sortiment av eluttag och kabelgenomföring

Eluttag / Kabelgenomföring. Theofils sortiment av eluttag och kabelgenomföring Eluttag / Kabelgenomföring Theofils sortiment av eluttag och kabelgenomföring Mobilladdare Induktionsladdare för smartphone Mobilladdare för smartphone som borras in i bordsskivan med ett 80 mm hål. Borrdjup

Läs mer

Produktfakta Modul Kombi, IEC från ABB

Produktfakta Modul Kombi, IEC från ABB Produktfakta, IEC 60309-2 från ABB Innehåll Allmän beskrivning... 3, Sköljtätt utförande Plast, 10/16 16 A, Frontbilder, Enlinjescheman... 4, Sköljtätt utförande Plast, 10/16-32 A, Frontbilder, Enlinjescheman...

Läs mer

EL & AUTOMATIK. FGC 323/L Omkopplare Hand-0-Auto x x x x x Dioder for visning av drift, högnivå,

EL & AUTOMATIK. FGC 323/L Omkopplare Hand-0-Auto x x x x x Dioder for visning av drift, högnivå, Sida: 1 (10) Automatikskåp för 1 eller 2 pumpar, digitala (vippor) eller analoga givare, max 5 kw/11 A, med eller utan huvudbrytare och inbyggda säkringar, direktstart, inomhus och utomhusutförande. Funktioner

Läs mer

Installation av digitala enheter

Installation av digitala enheter Installation av digitala enheter Wallpad Digital fastighetsbox Integration DinBox 02 DinBox Installation av digitala produkter 2015 Generella riktlinjer för kabeldragning Allmän information Elektroniska

Läs mer

MAGNETKONTAKTER och tillbehör

MAGNETKONTAKTER och tillbehör PRODUKTKATALOG www.alarmtech.se Alarmtech Sweden AB P. O. Box 7079 SE-192 07 Sollentuna Tel: +46 8 631 06 11 Fax: +46 8 35 17 21 info@alarmtech.se www.alarmtech.se www.alarmtech.se MAGNETKONTAKTER och

Läs mer

Enclosure solutions for you. MultiFlex MultiK

Enclosure solutions for you. MultiFlex MultiK Enclosure solutions for you. MultiFlex MultiK Eldon MultiFlex golvskåp i stålplåt MultiFlex programmet av golvskåp består av: MultiFlex C (för kombination), skåp för sammanbyggnad med öppna sidor. och

Läs mer

Värmefläkt Panther Kraftfull värmefläkt för större lokaler

Värmefläkt Panther Kraftfull värmefläkt för större lokaler 3 20 30 Elvärme 5 modeller Värmefläkt Panther 20 30 Kraftfull värmefläkt för större lokaler Användningsområden Panther 20 30 är en serie kraftfulla och tysta värmefläktar för stationärt bruk. De är avsedda

Läs mer

Miljöbilder & Fakta. Elstolpar T4 & T6. TallyKey A/S Fabriksvej 14 DK-7600 Struer Tlf Fax

Miljöbilder & Fakta. Elstolpar T4 & T6. TallyKey A/S Fabriksvej 14 DK-7600 Struer Tlf Fax Miljöbilder & Fakta Elstolpar T4 & T6 T4 T4-stolpe T4 är den enkla, tidlösa och användarvänliga uttagsstolpen för el och vatten till en camping, marina och hamn. T4-stolpen är en komplett lösning för

Läs mer

SOLID. Fibox Solid. Stor öppningsvinkel Brett tillbehörssortiment RoHS-godkända och halogenfria

SOLID. Fibox Solid. Stor öppningsvinkel Brett tillbehörssortiment RoHS-godkända och halogenfria Fibox Solid SOLID-sortimentet är ett utmärkt val för kapsling av elektriska och elektroniska komponenter. Det är också ett lämpligt alternativ till polyesterkapslingar. na finns tillgängliga med skruv-

Läs mer
