1 Normcentraler i plåt Kraft-, media- och kombinationscentraler anpassade för bostäder, kontor och offentliga miljöer.

2 Eldon kan erbjuda normcentraler i plåt för alla behov med både design och funktion anpassade efter kundens önskemål.

3 Innehåll SID 4-6 SID 7 KOMBICENTRALER KOMBINERBAR MEDIA- KAPSLING SID 8-9 INFÄLLDA NORMCENTRALER SID UTANPÅLIGGANDE NORM- CENTRALER SID 12 ROSTFRI NORMKAPSLING SID GENERELLA TILLBEHÖR SID 15 INDEX 3

4 Kombicentraler EKM Kombicentral IP40 (infälld i vägg) E-nr Artikelnr. Beskrivning Antal patch ECT-plint EKM345N Kombicentral 45M kraft nedåt 21 + inkommande ECT428PEN EKM345U Kombicentral 45M kraft uppåt 21 + inkommande ECT428PEN EKM360N Kombicentral 60M kraft nedåt 24 + inkommande ECT535PEN EKM360U Kombicentral 60M kraft uppåt 24 + inkommande ECT535PEN Eldons kombinationscentral helt i plåt är en stabil central där insatsen med dörr är lackerad i RAL9010, vit pulverlack. Dörren är ventilerad i över och underkant för att leda bort så mycket värme som möjligt från centralen. Dörren har snabbfästen som gångjärn för att enkelt kunna tas bort vid behov och är även vändbar för höger eller vänsterhängning. Insatsen levereras separerad från bottenlådan för en enklare hantering. Centralerna för Norm och Media finns för två olika montagedjup. 45-modulscentralen är till för innerväggsdjup med 70mm-regel och 13mm gips eller för ingjutning medan 60-modulscentralen kräver 107mm inbyggnadsdjup och är förberedd för skalväggsmontage. Centralerna finns att få med kraftdel uppåt eller nedåt och är utrustade med Eldons snabbplint för N/PE anslutningar. Mediadelen levereras med ett förkopplat tvåvägsuttag samt en hylla för modem där det även finns plats för marknadens större typer. Förberedd plats finns för ytterligare ett tvåvägsuttag. Patchpanel för Keystone RJ45 uttag medlevereras som standard. Finns även för LexCom som tillbehör. 45-modulscentralen har en svagströmspassage för rördragning längs hela kanten av kraftdelen medan VP-rör för kraft kan dras under normcentralen där det finns 20mm utrymme för passage. 60-modulscentralen har 45mm utrymme bakom mediaplåten för all rördragning. En extra plåt är monterad för att skilja på svag och starkström. Stativen för kraftdelen i båda varianterna är utfällningsbara för bättre åtkomstmöjlighet vid kabeldragning. Bottenlådorna är vändbara och märkta för, var kraft eller media ska sitta. I bottenlådorna finns två fästbyglar, där insatsen ska skruvas fast, som är rörliga för att fånga upp eventuella misstag vid bottenlådans fastsättning. Bottenlådorna är täta nog för att klara ingjutning utan att betong rinner in i lådan. För extra stöd vid ingjutning finns även ett ingjutningsstöd som tillbehör för att förhindra att bottenlådan trycks ihop av betongen. Centralerna kan även användas för utvändigt montage med tillhörande ram. 4

5 KOMBICENTRALER Utbrytningar för kablar EKM345 EKM345 Plats för mediakablage vid sidan av kraftutrymme Bottenlåda till EKM E-nr Artikelnr. Beskrivning EKM345IL Infällnadslåda för EKM EKM360IL Infällnadslåda för EKM EKM360ILS Infälln.låda förstärkt EKM360 EKM360ILS ska användas vid skalväggsmontage av EKM360. En profil monteras då i sidan av lådan från fabrik för att bottenlådan inte ska lossna vid gjutning. Montageskruvar 12 st ingår ej i leverans Utbrytningar för kablar EKM360 Kraftcentral uppe EKM360U Kraftcentral nere EKM360N Sidoprofiler för skalväggsmontage (endast EKM360) Ingjutningsstöd för skalväggsmontage InIngjutningssats HÅLTAGNING I VÄGG Model Bredd B (mm) Höjd H (mm) Djup (mm) EKM EKM EKM360 Bakre montageutrymme för kabelgenomföring 5

6 KOMBICENTRALER Centralen är vändbar, se märkning på bottenlådan, kraft uppåt eller nedåt Rörliga fästen uppe och nere för justerbart montage Snabbplint Utfällbart stativ för enklare kabeldragning Fabrikskopplat 2-vägs uttag med möjlighet till fler Fästen för VPrör/Flexislang Täta lådor som passar för ingjutning Bottenlådan beställs separat och kan därmed levereras tidigare än centralerna Lackerad insida Ram vid behov av utvändigt montage Patchkåpor med RJ45-uttag för LexCom/KeyStone Designad dörr med ventilation för överskottsvärme, enkel att hänga av TILLBEHÖR E-nr Artikelnr. Beskrivning JU216U Tvåvägsuttag jordat 16A/230V EKM3F Ram för utv mont EKM345/360 * EKM2015U Patchkåpa EKM345 Keystone kraft uppåt EKM2015N Patchkåpa EKM345 Keystone kraft nedåt EKM1718U Patchkåpa EKM345 LexCom kraft uppåt EKM1718N Patchkåpa EKM345 LexCom kraft nedåt EKM360UKEY Patchkåpa EKM360 Keystone kraft uppåt EKM360ULEX Patchkåpa EKM360 LexCom kraft uppåt EKM360NKEY Patchkåpa EKM360 Keystone kraft nedåt EKM360NLEX Patchkåpa EKM360 LexCom kragt nedåt EGI3 Gjutinsats för EKM345/360 ** * Vid utvändigt montage används inte bottenlådan. ** Kan flyttas mellan olika kapslingar vid gjutning

7 Kombinerbar mediakapsling MED IP40 (infälld i vägg) Kombinerbar mediacentral för infällnad Infälln.mått Antal patchmöjligheter E-nr Artikelnr. HxBxD MED x400x MED x400x MED x400x MED x400x83 52 Ram för utvändigt montage av MED E-nr Artikelnr. Beskrivning Mått MF640 Ram MED x449x MF8540 Ram MED x449x MF1140 Ram MED x449x MF13540 Ram MED x449x94 Mediacentralen MED är framtagen för att kunna husera den mediautrustning som hemmet kräver i en så rymlig central som boendemiljön tillåter. Den är tillverkad i plåt för högre brandsäkerhet och lackad i vit RAL9010. Passar i standardvägg med 70mm regel samt 13 mm gipsbeklädnad med regelavståndet c/c 450mm. Mediacentralen levereras med dörr samt kåpa med plats för patchmöjlighet. Kåpan är förberedd med utbrytningsbara öppningar samt två stycken platser för teleplint Kronoplint. Det finns patchkåpor som tillbehör för Keystone samt LexCom. Varje kåpa har 4 patchuttag. Centralen är dessutom förberedd för att kunna fungera som kombinationscentral. Vid behov av kraft kan DBQ i 14-modulers rader användas i centralerna. Mediacentralerna levereras förhålade för kraftcentral, skruvar för fastsättning av kraftcentral medföljer. I varje central finns utrymme för modem, routers eller dylikt. Nedre del av patchkåpan kan brytas bort om större utrymme krävs. Modulmärkning ingår. Normcentral passar enligt följande Normcentral MED 640 MED 8540 MED 1140 DBQ114 X X X X DBQ228 X X X DBQ342 X X DBQ456 X X TILLBEHÖR E-nr Artikelnr. Beskrivning MED MRJ1718 Patchkåpa RJ45 LexCom MRJ2015 Patchkåpa RJ45 Keystone ITS180 Modemhylla liten 180mm MSU003IT Uttagslist 3-POL 230V/10A MSU006IT Uttagslist 6-POL 230V/10A JU216U Tvåvägsuttag jordat 16A/230V 7

8 Infällda normcentraler IP40 (infälld i vägg) EDBI Infälld Normcentral E-nr Artikelnr. Rader Mod. Plint EDBI ECT214PEN EDBI ECT321PEN EDBI ECT428PEN EDBI ECT535PEN Bottenlåda till EDBI E-nr Artikelnr. Beskrivning EDBI114IL Bottenlåda EDBI EDBI228IL Bottenlåda EDBI EDBI342IL Bottenlåda EDBI EDBI456IL Bottenlåda EDBI456 Eldons infällningsbara EDBI helt i plåt är en mycket stabil och rymlig central där insatsen med dörr är lackerad i RAL9010, vit pulverlack. Dörren har snabbfästen som gångjärn för att enkelt kunna tas bort vid behov och är även vändbar för höger eller vänsterhängning. Insatsen levereras separerad från bottenlådan för en enklare hantering. Centralen är till för innerväggsdjup med 70mm-regel och 13mm gips eller för ingjutning. Centralerna är utrustade med Eldons snabbplint för N/PE anslutningar. I bottenlådorna finns två fästbyglar, där insatsen ska skruvas fast, som är rörliga för att fånga upp eventuella misstag vid bottenlådans fastsättning. Bottenlådorna är täta nog för att klara ingjutning utan att betong rinner in i lådan. Centralerna kan även användas för utvändigt montage med tillhörande ram. HÅLTAGNING I VÄGG Fästskruvar ingår ej i leverans Model Bredd B (mm) Höjd H (mm) Djup (mm) EDBI EDBI EDBI EDBI

9 INFÄLLDA NORMCENTRALER Ram för utvändigt montage av EDBI E-nr Artikelnr. Beskrivning Mått HxBxD Mediainsats till EDBI342 E-nr Artikelnr. Beskrivning EDBI114F Ram EDBI114* 340x338x EDBI228F Ram EDBI228* 465x338x EDBI342F Ram EDBI342* 590x338x EDBI456F Ram EDBI456* 715x338x103 * Vid utvändigt montage används inte bottenlådan. Rörliga fästen uppe och nere för justerbart montage Bottenlådan beställs separat och kan därmed levereras tidigare än centralerna Snabbplint EDBI342M Mediainsats till EDBI342 EDBI342M är en infällnadsbar medialösning. Centralen är helt i plåt och dörren är vändbar för höger- eller vänsterhängning. Insatsen levereras separat från bottenlådan. Mediakapslingen har samma mått som en EDBI342 och passar att monteras sida vid sida. Produkten levereras med insats för media, med ett tvåvägs eluttag samt en hylla för t.ex. modem eller router. Patchpanel för Keystone RJ45 uttag medlevereras. Designad dörr, enkel att hänga av Utbrytningar för kablar ovansida Utbrytningar för kablar undersida Täta lådor som passar för ingjutning Ram vid behov av utvändigt montage Kan även användas som mediacentral genom att byta insatsen. 9

10 Utanpåliggande normcentral DBQ IP30 Normkapsling av plåt för väggmontage E-nr Artikelnr. Rader Antal moduler Plint Antal PE+N Mått HxBxD DBQ ECT214PEN 2x x4 200x302x DBQ ECT214PEN 2x x4 200X405X DBQ ECT321PEN 3x x4 200x510x DBQ ECT321PEN 3x x4 325x302x DBQ ECT428PEN 4x x4 325x405x DBQ ECT535PEN 5x x4 325x510x DBQ ECT428PEN 4x x4 450x302x DBQ ECT535PEN 5x x4 450x405x DBQ ECT642PEN 6x x4 450x510x DBQ ECT535PEN 5x x4 575x302x DBQ ECT856PEN 8x x4 575x510x80 Stabil och brandsäker normkapsling med PE-N plint av typ snabbanslutning som förenklar och underlättar inkoppling av utg. noll-och jordledare. Tillverkad i vitlackerad stålplåt. Avsedd för installation av elfördelning och styrning i bostäder, butiker, kontor m m. Kapslingen är uppbyggd av ett jordat och installationsvänligt stativ och en kåpa som ger möjlighet för kabel- och röranslutning via rygg samt från alla fyra sidor. Avståndet mellan DIN-skenorna är 125 mm och med ett utrymme under dessa på 20 mm för ledningsdragning. Kapslingarna är även kompatibla med mediaprogrammet MED. Kapslingarna kan förses med ryggplåt och med dörr för kapslingsklass IP41. Modulmärkning ingår. ECT plint i DBQ kapsling 10

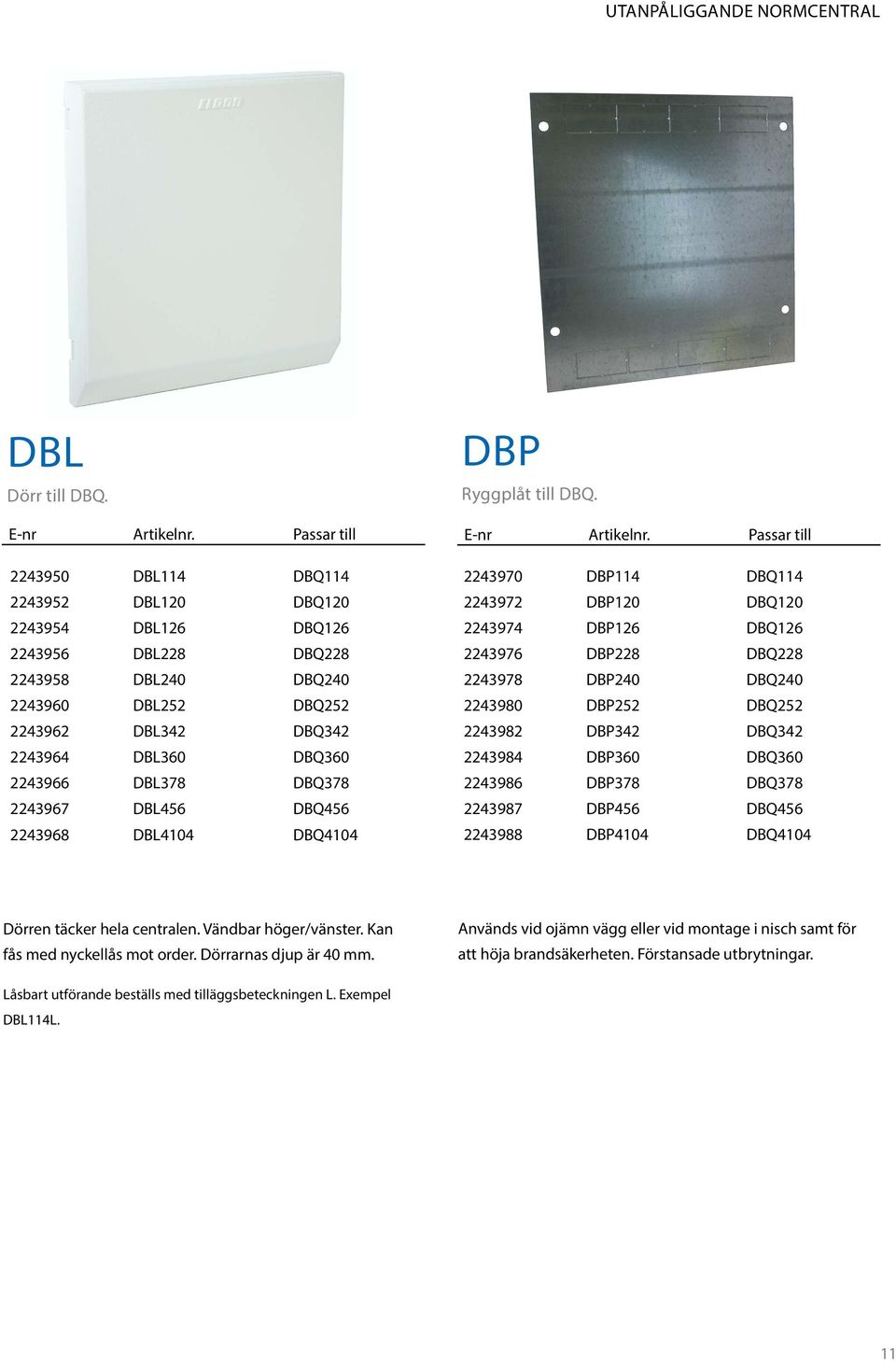

11 UTANPÅLIGGANDE NORMCENTRAL DBL Dörr till DBQ. E-nr Artikelnr. Passar till DBL114 DBQ DBL120 DBQ DBL126 DBQ DBL228 DBQ DBL240 DBQ DBL252 DBQ DBL342 DBQ DBL360 DBQ DBL378 DBQ DBL456 DBQ DBL4104 DBQ4104 DBP Ryggplåt till DBQ. E-nr Artikelnr. Passar till DBP114 DBQ DBP120 DBQ DBP126 DBQ DBP228 DBQ DBP240 DBQ DBP252 DBQ DBP342 DBQ DBP360 DBQ DBP378 DBQ DBP456 DBQ DBP4104 DBQ4104 Dörren täcker hela centralen. Vändbar höger/vänster. Kan fås med nyckellås mot order. Dörrarnas djup är 40 mm. Används vid ojämn vägg eller vid montage i nisch samt för att höja brandsäkerheten. Förstansade utbrytningar. Låsbart utförande beställs med tilläggsbeteckningen L. Exempel DBL114L. 11

12 Rostfri normkapsling NRGA118, NRGA236 samt NRGA354 är avsedda för normapparater på DIN-skena. NRGB30718 samt NRGC30518 är utförda som gängsäkringscentraler, GII resp. GIII, samt med en fri normrad om 18 moduler som är avsedd för montage av huvudbrytare, jordfelsbrytare, överspänningsskydd, kopplingsur eller andra normapparater. Om delning av ingående nollskena önskas vid installation av mer än en jordfelsbrytare, används tillbehör GSKARV, E-nr: NRGA IP55 Normkapsling av rostfri plåt för väggmontage. Nu med flänshål FL13 i bägge sidor för enkel dockning vid behov av kabeldragning mellan kapslingarna. Flänshålen är placerade på samma avstånd från kapslingens botten och baksida för att vara kompatibla utan att ta hänsyn till storlek på kapslingen. Täckfläns med packning är monterad från fabrik. E-nr Artikelnr. Antal moduler Antal PE+N Mått HxBxD NRGA (1x18) 1x x6 360x435x NRGA (2x18) 1x x6 485x435x NRGA (3x18) 1x x6 610x435x NRGB (1x18) + 7x3 pol GII 1x x16 610x435x NRGC (1x18) + 5x3 pol GIII 1x x16 610x435x180 Rostfria kapslingar, IP55, för användning i lantbruk, tvätthallar, utomhus samt i andra krävande installationer. Kapslingarna finns i utförande som normcentral och som kombination av gängsäkrings- och normcentral. Kapslingarna har kompletta jord-och nollskenor samt flänsöppningar av storlek FL21, nedtill respektive upptill. För att underlätta vid installation är kapslingarna även försedda med ett antal membrangenomföringar av storlek M20, M32 och M40 nedtill bredvid flänsöppningen. På sidorna finns förberedda håltagningar av storlek M12, för montage av tryckutjämningsventiler som förhindrar kondensbildning. Centralerna är anpassade för användning enligt Handbok för Elinstallationer i Lantbruk, framtagen av b.la. Lantbrukets Brandskyddskommitté, EIO, Elektriska Nämnden och Länsförsäkringar där det anges att metallkapslade elcentraler av rostfritt bör väljas i första hand. TILLBEHÖR E-nr Art.nr. Beskrivning PLC01 Hänglåsadapter, rostfri ALT562 Kromat vred med Roniscylinder Låshus Assa 12

13 Generella tillbehör ECT Snabbplintar, skruvlösa plintar E-nr Artikelnr. Beskrivning Längd Anslutningar Antal nollanslutningar vid delning ECT142F 1 block Fas, grå 59 mm 14x4 + 2x25 mm2 ej delbar ECT142PE 1 block PE, grön 59 mm 14x4 + 2x25 mm2 ej delbar ECT142N 1 block N, blå 59 mm 14x4 + 2x25 mm2 ej delbar ECT17PEN 1 block PE/N 59 mm 7x4 + 1x25 mm2/sida ej delbar ECT214PEN 2 block PE/N 112 mm 14x4 + 2x25 mm2/sida ej delbar ECT321PEN 3 block PE/N 166 mm 21x4 + 3x25 mm2/sida N1=16 + N2= ECT428PEN 4 block PE/N 220 mm 28x4 + 4x25 mm2/sida N1=24 + N2= ECT535PEN 5 block PE/N 274 mm 35x4 + 5x25 mm2/sida N1=24 + N2= ECT642PEN 6 block PE/N 327 mm 42x4 + 6x25 mm2/sida N1=24 + N2=16 + N3= ECT856PEN 8 block PE/N 434 mm 56x4 + 8x25 mm2/sida N1=24 + N2=24 + N3=16 De kompakta ECT-plintarna är anpassade för installation i alla typer av elcentraler, apparatskåp och styrutrustningar för lägenhet, villa, fastighet och industri. ECT-plintarna kan i många fall ersätta traditionella skruvplintar i fördelningscentraler, vilket sparar tid och kostnader vid installation och anslutning av utgående neutral och jordledare. ECT kan monteras på DIN-skena både vertikalt eller horisontalt eller skruvas fast på montageplåt. Plintarna finns i flera olika modeller och utförande och som enkelt block och upp till 8 st fabriks- och ihopmonterade block samt i färgerna grå, blå, grön och blå/grön. ECT är mekaniskt byggbara sida vid sida och man kan på så sätt spara montageutrymme och kombinera lämpliga varianter för ändamålet. 13

14 GENERELLA TILLBEHÖR KGNS Komplett PEN-utrustning bestående av tunnelklämmor för montage på DIN-skena. Ink. 16mm 2, utg. 6mm 2 E-nr Artikelnr. Bredd (mm) Antal PE+N KGNS x12 st KGNS x18 st KGNS x24 st KGNS x36 st KGNS x53 st KGNS x70 st GSKARV Skarvstycke för KGNS, Anpassad för skenor om 6x8 mm EKS Kopplings- och fördelningsplint för montage på DIN-skena. 4x1,5-25 mm 2 Cu/pol E-nr Artikelnr. Bredd (mm) Beskrivning EKS125N 25 1-pol, Nolla, Blå EKS125PE 25 1-pol, Jord, Grön EKS pol, grå EKS pol, grön/blå/grå PEOI/NOI Jord- och Noll plintar/skenor med isolerat fäste för DIN-skena. Storlek 50x22mm E-nr Artikelnr. Anslutn. Beskrivning PEOI7 7x16 mm 2 PE-plint NOI7 7x16 mm 2 N-plint TB Täckbrickor E-nr Artikelnr. Färg Beskrivning TB4MG grå RAL platta, 4M TB4MV vit RAL platta, 4M TB13G grå RAL platta, 13M TB13V vit RAL platta, 13M TB26G grå RAL platta, 26M TB1000G grå RAL meter 14

15 Index E-nr Sida E-nr Sida E-nr Sida , Som en Elrätt partner garanterar Eldon att du alltid får säkra, pålitliga och användarvänliga produkter.

16 Normcentraler i plåt, Version 1.0 SE, September Eldon Holding AB. Alla rättigheter förbehålls..
