1 Gänget på Ensto gillade inte riktigt mitt sätt att få till en separat gruppcentral. Och visst, deras lösning kanske är lite smidigare. CENTRALER 2010 Enstos energisnåla sortiment

2

3 Sådärja, då har jag och Ensto fixat så att du kan få allt du behöver inom el- och mediacentraler från en leverantör. Tack vare det senaste tillskottet Sverigecentralen kan vi på Ensto nu erbjuda en komplett lösning kring både el och media vid både renovering och nybyggnation av lägenheter. Har du sett filmen Senap och separata gruppcentraler? Killen på bilden är skådespelaren Johan Svangren, känd från tv-serier och filmer som Skilda Världar, C/o Segermyhr, Ett litet rött paket, Smådeckarna etc. Se gärna kortfilmen Senap och separata gruppcentraler med Johan och några av Enstos medarbetare. Den finns på vår hemsida 1

4 Njaa, vi hittade istället en smidigare lösning. Sverigecentralen, Enstos senaste lösning, passar perfekt där den gamla satt. Du ersätter bara den gamla med vår nya och slipper att måla eller tapetsera runt omkring. 2

5 TRE LÖSNINGAR som passar alla typer av bostadsfastigheter Tack vare vår senaste lösning Sverigecentralen erbjuder Ensto nu olika lösningar som täcker flera behov för dig som är fastighetsägare, elkonsult eller installatör. Nya framtidssäkrade mediacentraler. Ny teknik och framför allt digital-tv via bredband ställer allt högre krav på överföring. Och du vet själv, det som var snabb uppkoppling igår, känns väldigt långsam idag. Det är här vår lösning med effektiva, driftsäkra och framtidssäkrade mediacentraler kommer in. Med ett helhetstänk på hur du bäst leder in och distribuerar bredband och fiberoptik för internet, Ip-telefoni och IP-tv på ett smidigt, enkelt och bra sätt. Både för dig som fastighetsägare och för dina hyresgäster. Två flugor i en smäll: kombinerad IT- och elcentral. IT- och eltillförsel i en fastighet är ju egentligen två sidor av samma mynt. Och oavsett om du bygger nytt eller renoverar, kan du spara både utrymme och kostnader genom att slå samman el- och mediacentraler i en lösning. Oavsett om du bygger nytt eller rustar upp en gammal fastighet tjänar du på en kombinerad lösning. För hyresgästen blir det dessutom både mer överskådligt och estetiskt tilltalande att ha allt samlat på ett ställe. Separat gruppcentral - lösningen på Johan Svangrens problem. Så till vår senaste lösning - Sverigecentralen. Ibland har du som fastighetsägare bara behov av att byta ut och effektivisera elsystemen i en fastighet. Kanske har du nyss investerat i en bra medialösning från oss på Ensto och har täckt det behovet. Men nu behöver du byta ut elcentraler och har lite specifika behov. Måtten på gruppcentraler idag är inte samma som hos de gamla klassikerna. Det är här vår Sverigecentral kommer till nytta. Dels finns det möjlighet att, vid en större order, skräddarsy enheterna efter dina behov, och måtten på Enstos nya gruppcentral passar precis med de gamla enheterna. Det gör att du slipper kostnader för att tapetsera eller måla om för att få rätt estetisk känsla. Mer detaljerad information kring varje lösning hittar du på de följande sidorna. Här är den. Smidigt eller hur? 3

6 APPLIKATIONER Anpassade lösningar för IT, media, IP-telefoni och el i villor, radhus och lägenheter. Både vid renovering och nybyggnation. Utvecklat tillsammans med våra kunder Vi på Ensto har nu ett komplett sortiment anpassat till alla sorters behov kring smidig försörjning av el, internet, bredband, IPtelefoni och media. Våra lösningar är utvecklade av oss på Ensto men alltid framtagna tillsammans med kunder här i Sverige. Tack vara detta får du som kund en lösning som är väl anpassad till dina behov. Både vad gäller energiförbrukning, enkelhet att installera olika lösningar och möjligheten att investera i en lösning som är framtidssäkrad och tar hänsyn till utvecklingen inom framförallt media. Applikationer för det digitala hemmet och för det renoverade 1800-talshuset Med vår senaste nyhet - Sverigecentralen kan vi nu erbjuda kompletta lösningar för el, bredband, media och telefoni i villa, radhus eller lägenheter. Lösningarna är, som sagt, framtagna tillsammans med våra kunder för att passa olika applikationer och behov. Att renovera en fastighet från 40-talet ställer helt andra krav på lösningen än när du bygger ett nytt bostadshus. Det gör att du får ellösningar som är enkla att installera, mer energieffektiva och som reducerar dina produktionskostnader. Dessutom får du IT- och medialösningar som är anpassade och förberedda för framtida behov i olika boendemiljöer. Mer om våra gruppcentraler, mediacentraler, kombinerade el- och mediacentraler, serviscentraler, mätarblock och fasadskåp hittar du på nästa sida. 4

7 Sverigecentralen den senaste nyheten från oss på Ensto är framtagen tillsammans med svenska kunder och anpassade för svenska installationskrav. 5

8 6 Den ständigt pågående utvecklingen inom bredband och media gör att ett modernt hem behöver nya uppdaterade lösningar.

9 FÖR LÄGENHETER, RADHUS OCH VILLOR EL GRUPPCENTRALER Sverigecentralen - anpassad för svenska krav Gruppcentralerna är framtagna tillsammans med svenska kunder och anpassade för svenska förhållanden och installationskrav. Så namnet föll sig naturligt. Centralerna reducerar dina totala produktionskostnader och på köpet får du en kvalitetsprodukt som håller i många år. EL MEDIA KOMBINERADE EL & MEDIACENTRALER Kan växa i takt med behoven För flerbostadshus där gruppcentral och mediacentral placeras i samma ram och med gemensam dörr. Med Enstos lösning får du en komplett samlingspunkt med all el- och mediautrustning på samma ställe. Enklare, smidigare och effektivare. Finns för både utvändigt och infällt montage. MEDIA MEDIACENTRALER Anpassade för det digitala hemmet Ny teknik och digital-tv via bredband ställer allt högre krav på överföring. Samtidigt har utbudet på nya tjänster gjort att en samlingspunkt för all denna teknik är en viktig plats i ett modernt hem. Enstos mediacentraler är ett enhetligt system för bredband, TV, telefoni och kabelnät som gör att det blir enkelt att ansluta hela hemmets mediautrustning. Lösningen är också anpassningsbar, lättanvänd och enkel att uppdatera till framtidens bredbandsanslutningar. EL MEDIA VILLACENTRALER När behovet är stort För villor, radhus och stora lägenheter - där behovet är stort - har vi tagit fram ett anpassat sortiment. Gruppcentralen har här fler modulplatser än en vanlig gruppcentral. Designen på gruppcentral och mediacentral är gjord så att de sitter i en och samma ram med gemensam dörr. Finns både för utvändigt och infällt montage. SERVISCENTRALER, MÄTARBLOCK OCH FASADMÄTARSKÅP Med dessa nyheter från Ensto blir din installation komplett och du kan få allt du behöver från ett och samma ställe. Ja, du gissade rätt; från Ensto. SERVISCENTRALER Enklare att montera Vi har tagit fram anpassade lösningar för installationer i både flerbostadshus och kommersiella fastigheter. Tack vare att monteringen av centralen är enklare än för traditionella lösningar sparar du pengar på den totala produktionskostnaden. Dessutom har vi anpassat kapslingarnas yttermått så att transporten från montage till installation blir enklare. MÄTARBLOCK OCH FASADMÄTARSKÅP Lösning som spar utrymme Ensto har nu ett komplett sortiment för att ta hand om hela din installation. Gör du ROTinstallationer kan du enkelt installera mätarblocken i publika miljöer. Med dörr som tillbehör behöver du inte bygga en ny nisch för mätarblock och spar utrymme. Vissa av våra fasadmätarskåp för utanpåliggande montage kan du även använda som byggcentral under själva byggtiden. 7

10 GRUPPCENTRALER SVERIGECENTRALEN Anpassad för svenska krav Nyhet! Enstos gruppcentraler är tillverkade i lackerad plåt. Tack vara detta uppfyller vi dina krav på kvalitet, funktion och enkel installation. Vi uppfyller de krav du har på en gruppcentral i Sverige genom att vi tagit fram ett flertal olika produkter som tar hänsyn till yttermått och design. Våra lösningar är också installationsvänliga tack vare att konstruktionen har prioriterat kopplingsutrymmet. Det gör att installationen av en Enstogruppcentral blir snabb och bekymmersfri. Kort sagt, du får en snygg installation och sparar dessutom på dina produktionskostnader. För att uppfylla de strängaste kraven och få ett oberoende kvitto på att vår kvalitet är hög är samtliga av våra produkter godkända av Semko. Allt för att du ska känna dig trygg med våra lösningar. Vi delar in gruppcentraler i två huvudgrupper. Utanpåliggande centraler En lösning med speciella krav på yttermått för att kunna ersätta gamla Diezedcentraler, utan att behöva tapetsera eller måla om efter installationen. Finns med både skruv- och snabbkopplingsplint för noll- och jordanslutning. Infällda centraler En lösning framtagen för installation på underlag av enkel- eller dubbelgips för att spara utrymme i fastigheten. Finns både med skruv- och snabbkopplingsplint för noll- och jordanslutning. Uppgradera gruppcentralerna till högre kapslingsklass när du köper till ryggplåt. 8

11 MEDIACENTRALER Anpassade för det digitala hemmet Enstos mediacentraler finns både i infällt och utanpåliggande utförande. De tillverkas i plåt för att installationen ska hålla i många år. Alla våra mediacentraler är uppbyggda på samma sätt. En stängd del, där till exempel fiberanslutning och fiberkonverterare kan gömmas för hyresgästen. En öppen del där hyresgästen sätter korskopplingskablar och sin egna aktiva utrustning. Mellan den stängda och öppna delen finns en vändbar dörr, eller en vägg, som avskiljer det ena utrymmet från det andra. Uttag för aktiv utrustning finns i den öppna delen, där även aktiv strömförsörjning finns. De flesta mediacentralerna är enligt standard Klass II. Det gör att du slipper extrakostnad för att jorda de befintliga uttagen där centralen ska placeras. Centralerna finns i olika utföranden beroende på vilken hålbild för RJ45-uttag du vill använda. Det här gör att du inte är begränsad i ditt val, varken nu eller i framtiden. Ensto har tagit fram fibertermineringslådor där du ansluter den inkommande fiberkabeln. Blåsfiberrör ansluts med dragavlastning i denna och fiber rullas lätt upp i skarvboxen. 9

12 KOMBINERADE EL & MEDIACENTRALER För ROT och nyproduktion Många vill kombinera grupp- och mediacentral på ett praktiskt sätt. För detta behov har vi tagit fram något vi kallar Kombinerade el- och mediacentraler. De reducerar den totala produktionskostnaden, oavsett var du installerar centralerna. Centralerna finns anpassade för alla möjliga behov. I infällt och utanpåliggande utförande, och har du krav på 450 mm regelinstallation, har vi även produkter för detta. För att få bästa kvalitet även på dessa produkter är de tillverkade i plåt, så att din installation ska hålla i många år framöver. När det gäller mediadelen i alla våra kombinerade el- och mediacentraler så är de uppbyggda på samma sätt. En stängd del, där till exempel fiberanslutning och fiberkonverterare kan gömmas för hyresgästen. Den andra delen är en öppen del där hyresgästen sätter korskopplingskablar och sin egna aktiva utrustning. Mellan den stängda och öppna delen finns en vändbar dörr, eller en vägg, som avskiljer det ena utrymmet från det andra. Uttag för aktiv utrustning finns i den öppna delen, där finns även aktiv strömförsörjning. Standarden för hålbild för RJ45-uttag är Keystone (15x20 mm), men det går även att anpassa till andra hålbilder beroende på vad du vill ha och behöver. Det här gör att du inte är begränsad i ditt val, varken nu eller i framtiden. 10

13 VILLACENTRALER För stora behov till både ROT och nyproduktion Ibland är behovet lite större. Därför har vi tagit fram nya kombinerade el- och mediacentraler med fler modulplatser. Den är i första hand anpassad för villainstallationer, men kan självklart också vara bra i större lägenheter. Centralerna finns i både infällda och utanpåliggande utföranden, men oavsett var centralerna installeras reducerar du den totala produktionskostnaden. Enstos villacentraler är tillverkade i plåt så att din installation ska hålla i många år framöver. När det gäller mediadelen i alla Villacentraler så är de uppbyggda på samma sätt. En stängd del, där till exempel fiberanslutning och fiberkonverterare kan gömmas för hyresgästen. Den andra delen är en öppen del där hyresgästen sätter korskopplingskablar och sin egna aktiva utrustning. Mellan den stängda och öppna delen finns en vändbar dörr, eller en vägg, som avskiljer det ena utrymmet met från det andra. Uttag för aktiv utrustning finns i den öppna delen, där finns även aktiv strömförsörjning. Standard är 3 jordade uttag, men du kan även komplettera centralen med ytterligare 3 jordade uttag så att all din mediautrustning kan få strömförsörjning via Villacentralen. Standarden för hålbild för RJ45-uttag är Keystone med 20 st hål (15x20 mm). Vill du ha fler uttagshål köper du till en panel med ytterligare 20 st hål. Totalt kan centralen ha 3 paneler (60 hål). Det finns olika tillbehör att komplettera din Villacentral med. 11

14 SERVISCENTRALER För både ROT och nyproduktion Enstos servis- och fördelningscentraler är speciellt framtagna för den svenska marknaden och väldigt enkla att montera. Enstos Servis- och fördelningscentraler är speciellt framtagna för den svenska marknaden. Centralerna uppfyller Svensk Standard för Serviscentraler SS och Europastandard EN och -3. ESC-systemet innehåller brytare, komponenter och kapslingar som uppfyller dessa standarder. ESC serviscentral är provad och godkänd för 50kA villkorlig kortslutningsström och 400A märkström. Systemet uppfyller kapslingsklass IP20 i grundutförande samt möjlighet till IP44 med påbyggnads ram och dörr. Centralerna är konstruerade där vi förenar både stort kopplingsutrymme och montagevänlighet. Resultatet finner du i vår ESC-serie där vi förenar alla dessa krav med stor montagevänlighet där du har gott om utrymme att bestycka din central på just det sätt du vill ha den. Centralernas kapslingar finns i två olika höjder (750 och 1150 mm) samt två olika bredder (400 och 600mm). Djup på centralerna är 145mm för IP20 och 240mm för IP44 utförande. Alla dessa olika kapslingar kan sedan byggas i kombination. För inkommande kabel har vi åstadkommit delbart kopplingsutrymme upp till 450mm där du enkelt lägger in din kabel i robusta kopplingsplintar. Gavelplåtar finns med olika fläns- och hålbildsutföranden. 12

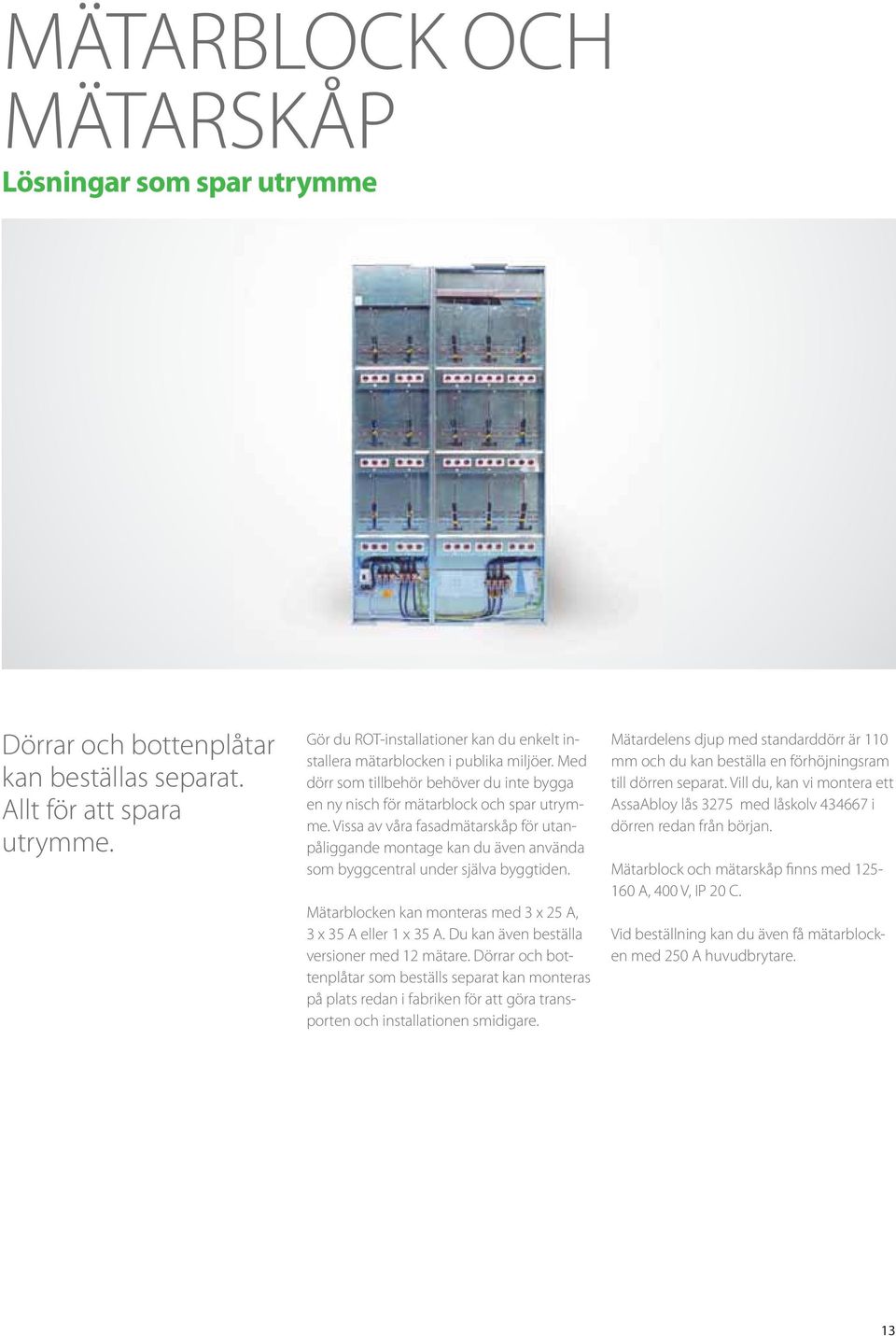

15 MÄTARBLOCK OCH MÄTARSKÅP Lösningar som spar utrymme Dörrar och bottenplåtar kan beställas separat. Allt för att spara utrymme. Gör du ROT-installationer kan du enkelt installera mätarblocken i publika miljöer. Med dörr som tillbehör behöver du inte bygga en ny nisch för mätarblock och spar utrymme. Vissa av våra fasadmätarskåp för utanpåliggande montage kan du även använda som byggcentral under själva byggtiden. Mätarblocken kan monteras med 3 x 25 A, 3 x 35 A eller 1 x 35 A. Du kan även beställa versioner med 12 mätare. Dörrar och bottenplåtar som beställs separat kan monteras på plats redan i fabriken för att göra transporten och installationen smidigare. Mätardelens djup med standarddörr är 110 mm och du kan beställa en förhöjningsram till dörren separat. Vill du, kan vi montera ett AssaAbloy lås 3275 med låskolv i dörren redan från början. Mätarblock och mätarskåp finns med A, 400 V, IP 20 C. Vid beställning kan du även få mätarblocken med 250 A huvudbrytare. 13

16 14

17 PRODUKTER Från ord till handling 15

18 GRUPPCENTRALER Sverigecentralen utanpåliggande ELC-118U TYP E-NR BESKRIVNING MÄRKSTRÖM MÅTT (BXHXD) Tomma kapslingar ELC-118U Utanpåliggande gruppcentral 1 rad 18 moduler 25A 420x229x80 ELC-236U Utanpåliggande gruppcentral 2 rad 36 moduler 25A 420x354x80 Tillbehör ELC-118D Dörr till gruppcentral ELC-118, E ELC-236D Dörr till gruppcentral ELC-136, E ELC-118RP Ryggplåt för att erhålla IP40 för ELC-118 E ELC-236RP Ryggplåt för att erhålla IP40 för ELC-136 E ELC118I Sverigecentralen infällt utförande TYP E-NR BESKRIVNING MÄRKSTRÖM MÅTT (BXHXD) Tomma kapslingar ELC-118I Infälld gruppcentral 1 rad 18 moduler 25A 440x278x82-90 ELC-236I Infälld gruppcentral 2 rad 36 moduler 25A 440x402x82-90 För ingjutning i betong ELC-118IB Infälld gruppcentral 1 rad 18 moduler för ingjutning i betong 25A 440x278x82-90 ELC-236IB Infälld gruppcentral 2 rad 36 moduler för ingjutning i betong 25A 440x402x82-90 ELC-118IL Ingjutningslåda för ELC-118IB 410x255x97 ELC-236IL Ingjutningslåda för ELC-236IB 410x380x97 ELC-236U Färdigkopplade centraler Gruppcentraler som kan kopplas ihop med EHL250.1/IT mediacentral via EnstoNet anslutningsdon. Förutom huvudbrytare och 30mA jordfelsbrytare är också centralerna bestyckade enligt nedan beskrivning. ELC-236I TYP E-NR BESKRIVNING MÄRKSTRÖM MÅTT (BXHXD) Tomma kapslingar EHSV145.11P 8st C10, 3st B16, 4 reservplaster 25A 500x250x100 EHSV145.07P 6st C13, 1st B20, 3 reservplatser 35A 350x250x100 Gruppcentraler som har samma typ av infällnadsram som mediacentral EHL710/IT. För utanpåliggande montage demonteras infällnadsram. Förutom 4 polig huvudbrytare är också centralerna bestyckade med 30mA jordfelsbrytare samt automatsäkringar enligt nedan beskrivning. EHSV st C16, 8st C10 360x391x105 EHSV st C16, 15st C10 360x541x105 ELC-118RP ELC-236RP 16

19 MÅTTRITNINGAR Gruppcentraler Sverigecentralen utanpåliggande ELC-118U ELC-236U Tillbehör ELC-118D Dörr ELC-118RP Ryggplåt ELC-236D Dörr ELC-236RP Ryggplåt 17

20 MÅTTRITNINGAR Gruppcentraler Sverigecentralen infällt utförande ELC-118I ELC-118IB ELC-236I ELC-236IB För ingjutning i betong ELC-118IL Ingjutningslåda ELC-236IL Ingjutningslåda 18

21 MÅTTRITNINGAR Gruppcentraler Färdigkopplade centraler EHRV145.07P EHSV145.11P EHSV245.15P EHSV713 EHSV712 19

22 MEDIACENTRALER Utanpåliggande mediacentraler Enstos samtliga mediacentraler består av en stängd del där fiberterminering samt fiberkonvertering kan gömmas och en publik del där annan aktiv utrustning kan placeras. De två utrymmena åtskiljs av plåtvägg som enkelt kan öppnas för att man skall kunna komma åt t.ex fiberterminering. EHL250.2/ITA TYP E-NR BESKRIVNING ANTAL RJ45 HÅL TYP AV HÅLBILD MÅTBESKRIVNING BXHXD EHL250.1/IT Utanpåliggande mediacentral 12 Keystone 15x20mm 350x250x106 EHL250.2/ITA Utanpåliggande mediacentral 16 Keystone 15x20mm 400x250x156 EHL250.3/IT Utanpåliggande mediacentral 26 Keystone 15x20mm 600x250x156 EHL300.3/IT Utanpåliggande mediacentral 21 Keystone 15x20mm 500x300x156 EHL380/IT Utanpåliggande mediacentral 16 Keystone 15x20mm 280x380x156 ELMC-480 Utanpåliggande mediacentral 10 tum 12 Keystone 15x20mm 312x486x180 Innehåller kapsling med 3 uttag, ELMC-480KP, ELMC-480HP, ELMC-FSL ELMC-480 Tillbehör för ELMC-480 ELMC-480KP Keystone panel 12 Keystone 15x20mm ELMC-480LP LexCom panel 8 Lexcom ELMC-480HP Hyllplan ELMC-FSL Fiberskarvlåda Mediacentraler infällt utförande Mediacentral där fiberskarv samt aktiv utrustning kan gömmas bakom montageplåtar. Lämplig att användas när stora utrymmen krävs för aktiv utrustning. Centralen är för infälld installation men vid demontering av ram kan centralen monteras utanpåliggande. EHL710/IT TYP E-NR BESKRIVNING ANTAL RJ45 HÅL TYP AV HÅLBILD MÅTBESKRIVNING BXHXD EHL710/IT Mediacentral med totalt 32st Keystonehål fördelade på 2 st kopplingsplåtar (10 resp 22 hål). Detta gör att man enkelt kan fördela inkommande fiber alt. kopparkabel på en del i central samt på den andra montageplåten fördela spridningsnät. 32 Keystone 15x20mm 360x746x105 ELMC-FSL Fiberskarvlådor TYP E-NR BESKRIVNING MÅTBESKRIVNING BXHXD ELMC-FSL Fiberskarvlåda 116x97x21 EHL Fiberskarvlåda 118x117x12 20

23 MÅTTRITNINGAR Mediacentraler Utanpåliggande mediacentraler EHL250.1 EHL250.2 EHL250.3 EHL300.3 EHL380 ELMC-480 Mediacentral Tillbehör för ELMC-480 Mediacentraler infällt utförande ELMC-480KP Keystonepanel ELMC-480LP LexCom panel ELMC-FSL Fiberskarvlåda ELMC-480H Hyllplan EHL710 21

24 KOMBINERADE EL & MEDIACENTRALER Färdigkopplade centraler Förutom 4 polig huvudbrytare är också centralerna bestyckade med 30mA jordfelsbrytare samt automatsäkringar enligt nedan beskrivning. EHSV411 TYP E-NR BESKRIVNING MÄRKSTRÖM MÅTBESKRIVNING BXHXD Elcentral utan låda EHSV407.12U/IT Bestyckad med 9st C10, 3st B16. 8st reservplatser 25A 440x700x130 EHSV409.15U/IT Bestyckad med 12st C10, 3st B16. 13st reservplatser 25A 440x900x130 EHSV411.18U/IT Bestyckad med 15st C10, 3st B16. 22st reservplatser 25A 440x1100x130 Låda för infälld montering EHL Infällnadslåda för EHSV407.12U/IT 390x650x97 EHL Infällnadslåda för EHSV409.15U/IT 390x850x97 EHL Infällnadslåda för EHSV411.18U/IT 390x1050x97 Låda för utvändig montering EHL407P Infällnadslåda för EHSV407.12U/IT 440x700x105 EHL409P Infällnadslåda för EHSV409.15U/IT 440x900x105 EHL411P Infällnadslåda för EHSV411.18U/IT 440x1100x105 Tillbehör för centraler EHSV EHL Lock för 8st RJ45 anslutningsdon 15x20mm EHL Lock för 7st RJ45 anslutningsdon 15x19,3mm EHL Lock för 7st RJ45 anslutningsdon 18,3x17,5mm EHL11.01 Lock för Krone ribba EHL11.16 Lock med fästpunkter höjd 60mm EHL Apparathylla PPE9613 Påbyggnadshylla EHL eluttag för EHSV EHL eluttag för EHSV EHL eluttag för EHSV EHL Fiberskarvlåda Utanpåliggande central ESSV345.18/IT-AK Utanpåliggande central. 12st C10, 6B16, 28 reservplatser Tomma kapslingar Villacentralen Villacentralen är i första hand framtagen för villainstallationer där man har behov av ett större antal modulplatser samt en stor mediadel. Centralen kan med fördel också användas i andra installationer där man söker en större kapsling. EKDC-323I/U TYP E-NR BESKRIVNING MÄRKSTRÖM MÅTBESKRIVNING BXHXD EKDC-323I Infälld central 3x23 moduler 63A EKDC-323U Utanpåliggande central 3x23 moduler 63A Tillbehör EKDC-323IL Ingjutningslåda för EKDC-323I EKDC-323KH Kabelhuv för EKDC-323U EKDC-323KP Uttagspanel Keystone för EKDC-323I/U 20st hål EKDC-323LP Uttagspanel Lexcom för EKDC-323I/U 18st hål EKDC-323H Hylla för EKDC-323I/U EKDC-UM Uttagsmodul 3 jord.uttag Under hösten lanserar Ensto fler nya modeller av kombinerade el & mediacentraler. Titta på för mer info. 22

25 MÅTTRITNINGAR Kombinerade El & Mediacentraler Färdigkopplade centraler - Låda för infälld montering EHL407 EHL409 EHL411 Färdigkopplade centraler - Låda för utvändig montering EHL407P EHL409P EHL411P Färdigkopplade centraler - Måttritningar över bottenöppningarna, framifrån sett EHL407P botten EHL409P botten EHL411P botten 23

26 MÅTTRITNINGAR Kombinerade El & Mediacentraler Tillbehör för centraler EHSV EHL EHL EHL EHL11.01 EHL11.16 EHL11.12 EHL11.13 EHL11.14 EHL

27 MÅTTRITNINGAR Kombinerade El & Mediacentraler Tomma kapslingar Villacentralen EKDC-323U Utanpåliggande EKDC-323I Infälld Tillbehör EKDC-323KP Uttagspanel IT Lexcom EKDC-323KP Uttagspanel IT Keystone EKDC-323H Hylla för IT EKDC-323KH Kabelhuv EKDC-323IL Ingjutningslåda EKDC-UM3 Uttagsmodul 25

28 SERVISCENTRALER Efter dina önskemål Enstos Servis- och fördelningscentral är ett moduluppbyggt system som du anpassar precis efter just dina önskemål. Kapslingarna finns i 4 olika storlekar som kan byggas i kombination. Kontakta oss på Ensto så bygger vi ihop just din central

29 MÅTTRITNINGAR Serviscentraler Måttritningar på separata kapslingar till Ensto Servis- eller Fördelningscentral 27

30 MÄTARBLOCK Mätarblock med och utan huvudbrytare På beställning finns mätarblocken att också få med 250A huvudbrytare. Som stigarsäkringar kan monteras 3 x 25A, 3 x 35A eller 1x35A. På beställning också versioner med 12 mätare. Dörrar och bottenplåtar som beställs separat kan monteras på plats redan i fabriken. Mätardelens djup med standard dörr är 110mm, förhöjningsram till dörren kan beställas separat.i dörren kan monteras Abloy lås 3275 samt låskolv TYP E-NR BESKRIVNING STIGARSÄKRING MÄRKSTRÖM MÅTBESKRIVNING BXHXD Med huvudbrytare EPMK st mätarplatser 125A 125A 450x1995x120 EPMK st mätarplatser 160A 160A 645x1995x120 Utvidgningsdelar utan huvudbrytare EPMK st mätarplatser 125A 125A 450x1995x120 EPMK st mätarplatser 160A 160A 645x1995x120 Tillbehör ELL17.06 Dörr för EPMK mätarblock med 6st mätare 450x1995x120 ELL17.09 Dörr för EPMK mätarblock med 9st mätare 645x1995x120 ELL18.06 Ryggplåt för EPMK mätarblock med 6st mätare 450x1995x1 ELL18.09 Ryggplåt för EPMK mätarblock med 9st mätare 645x1995x1 Fasadmätarskåp Fasadmätarskåp enligt standard SS , utgåva 7. Förberedd för fjärravläsning. Plats för antenn och överspänningsskydd. Inkommande fläns för servicekabel löstagbar. Färdiga genomföringar för kabel. In & utgående kablage anslutes på plintar. Både Al samt Cu kabel (Al 6-50, Cu 2,5-50) anslutes utan extra tillbehör. Skåpet är förberett för medialåda EVL36. Skåpet har vändbar dörr och finns i två färger: grå och faluröd. TYP E-NR BESKRIVNING MÄRKSTRÖM BXHXD EVU25.00.G Fasadmätarskåp grå färg 25A 465x700x215 EVU25.00.R Fasadmätarskåp faluröd färg 25A 465x700x215 EVL Medialåda 208x120x145 EAL Solpfäste EAL Nyckel 28

31 MÅTTRITNINGAR Mätarblock Mätarblock med huvudbrytare EPMK EPMK Mätarblock utan huvudbrytare EPMK EPMK

32 30

33 31
