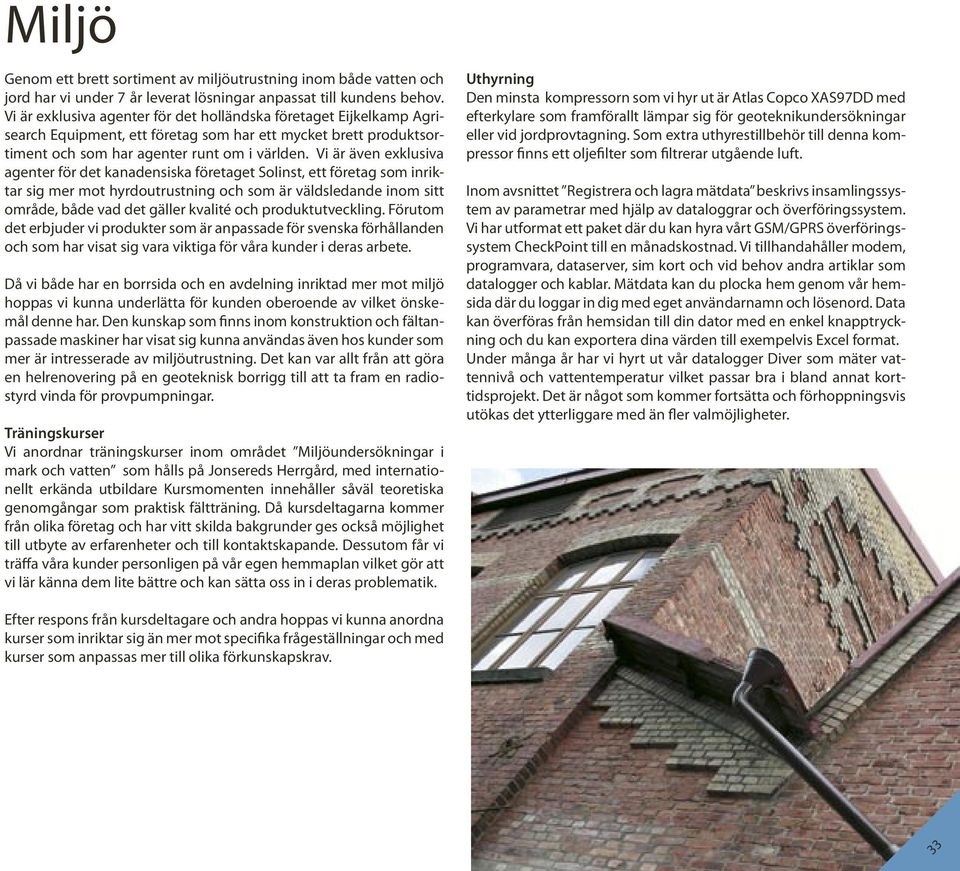

2 Miljö Genom ett brett sortiment av miljöutrustning inom både vatten och jord har vi under 7 år leverat lösningar anpassat till kundens behov. Vi är exklusiva agenter för det holländska företaget Eijkelkamp Agrisearch Equipment, ett företag som har ett mycket brett produktsortiment och som har agenter runt om i världen. Vi är även exklusiva agenter för det kanadensiska företaget Solinst, ett företag som inriktar sig mer mot hyrdoutrustning och som är väldsledande inom sitt område, både vad det gäller kvalité och produktutveckling. Förutom det erbjuder vi produkter som är anpassade för svenska förhållanden och som har visat sig vara viktiga för våra kunder i deras arbete. Då vi både har en borrsida och en avdelning inriktad mer mot miljö hoppas vi kunna underlätta för kunden oberoende av vilket önskemål denne har. Den kunskap som finns inom konstruktion och fältanpassade maskiner har visat sig kunna användas även hos kunder som mer är intresserade av miljöutrustning. Det kan var allt från att göra en helrenovering på en geoteknisk borrigg till att ta fram en radiostyrd vinda för provpumpningar. Träningskurser Vi anordnar träningskurser inom området Miljöundersökningar i mark och vatten som hålls på Jonsereds Herrgård, med internationellt erkända utbildare Kursmomenten innehåller såväl teoretiska genomgångar som praktisk fältträning. Då kursdeltagarna kommer från olika företag och har vitt skilda bakgrunder ges också möjlighet till utbyte av erfarenheter och till kontaktskapande. Dessutom får vi träffa våra kunder personligen på vår egen hemmaplan vilket gör att vi lär känna dem lite bättre och kan sätta oss in i deras problematik. Uthyrning Den minsta kompressorn som vi hyr ut är Atlas Copco XAS97DD med efterkylare som framförallt lämpar sig för geoteknikundersökningar eller vid jordprovtagning. Som extra uthyrestillbehör till denna kompressor finns ett oljefilter som filtrerar utgående luft. Inom avsnittet Registrera och lagra mätdata beskrivs insamlingssystem av parametrar med hjälp av dataloggrar och överföringssystem. Vi har utformat ett paket där du kan hyra vårt GSM/GPRS överföringssystem CheckPoint till en månadskostnad. Vi tillhandahåller modem, programvara, dataserver, sim kort och vid behov andra artiklar som datalogger och kablar. Mätdata kan du plocka hem genom vår hemsida där du loggar in dig med eget användarnamn och lösenord. Data kan överföras från hemsidan till din dator med en enkel knapptryckning och du kan exportera dina värden till exempelvis Excel format. Under många år har vi hyrt ut vår datalogger Diver som mäter vattennivå och vattentemperatur vilket passar bra i bland annat korttidsprojekt. Det är något som kommer fortsätta och förhoppningsvis utökas det ytterliggare med än fler valmöjligheter. Efter respons från kursdeltagare och andra hoppas vi kunna anordna kurser som inriktar sig än mer mot specifika frågeställningar och med kurser som anpassas mer till olika förkunskapskrav. 33

3 Vatten

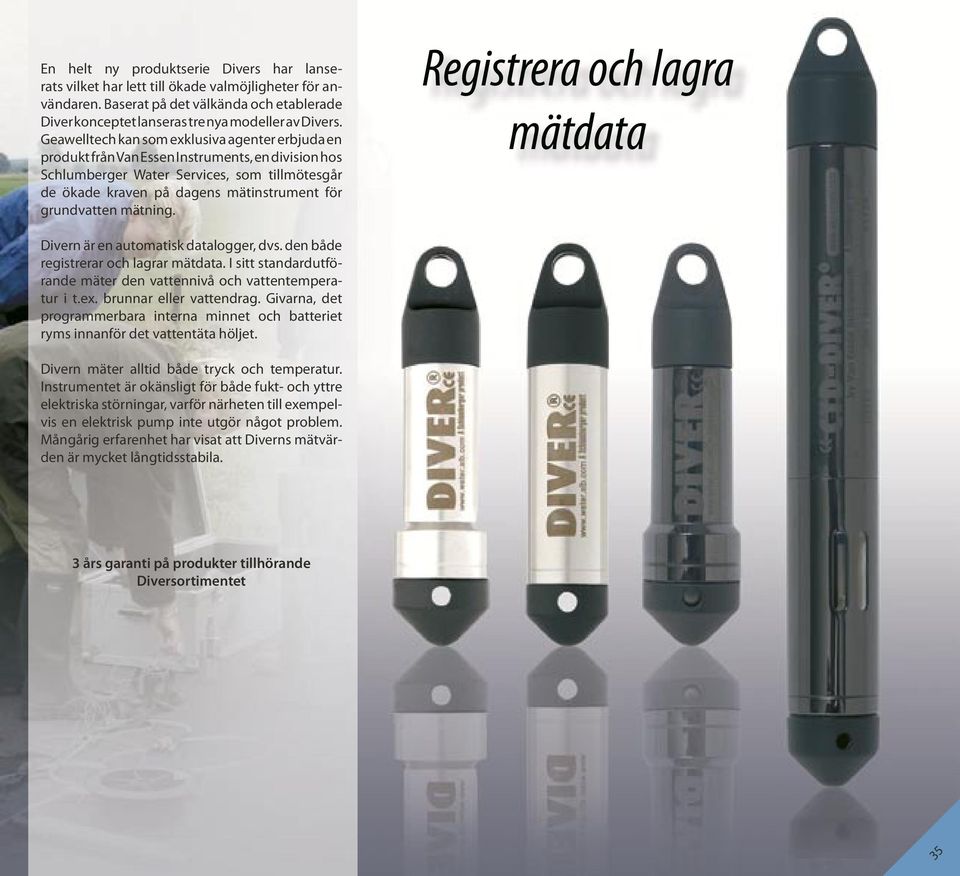

4 En helt ny produktserie Divers har lanserats vilket har lett till ökade valmöjligheter för användaren. Baserat på det välkända och etablerade Diver konceptet lanseras tre nya modeller av Divers. Geawelltech kan som exklusiva agenter erbjuda en produkt från Van Essen Instruments, en division hos Schlumberger Water Services, som tillmötesgår de ökade kraven på dagens mätinstrument för grundvatten mätning. Registrera och lagra mätdata Divern är en automatisk datalogger, dvs. den både registrerar och lagrar mätdata. I sitt standardutförande mäter den vattennivå och vattentemperatur i t.ex. brunnar eller vattendrag. Givarna, det programmerbara interna minnet och batteriet ryms innanför det vattentäta höljet. Divern mäter alltid både tryck och temperatur. Instrumentet är okänsligt för både fukt- och yttre elektriska störningar, varför närheten till exempelvis en elektrisk pump inte utgör något problem. Mångårig erfarenhet har visat att Diverns mätvärden är mycket långtidsstabila. 3 års garanti på produkter tillhörande Diversortimentet 35

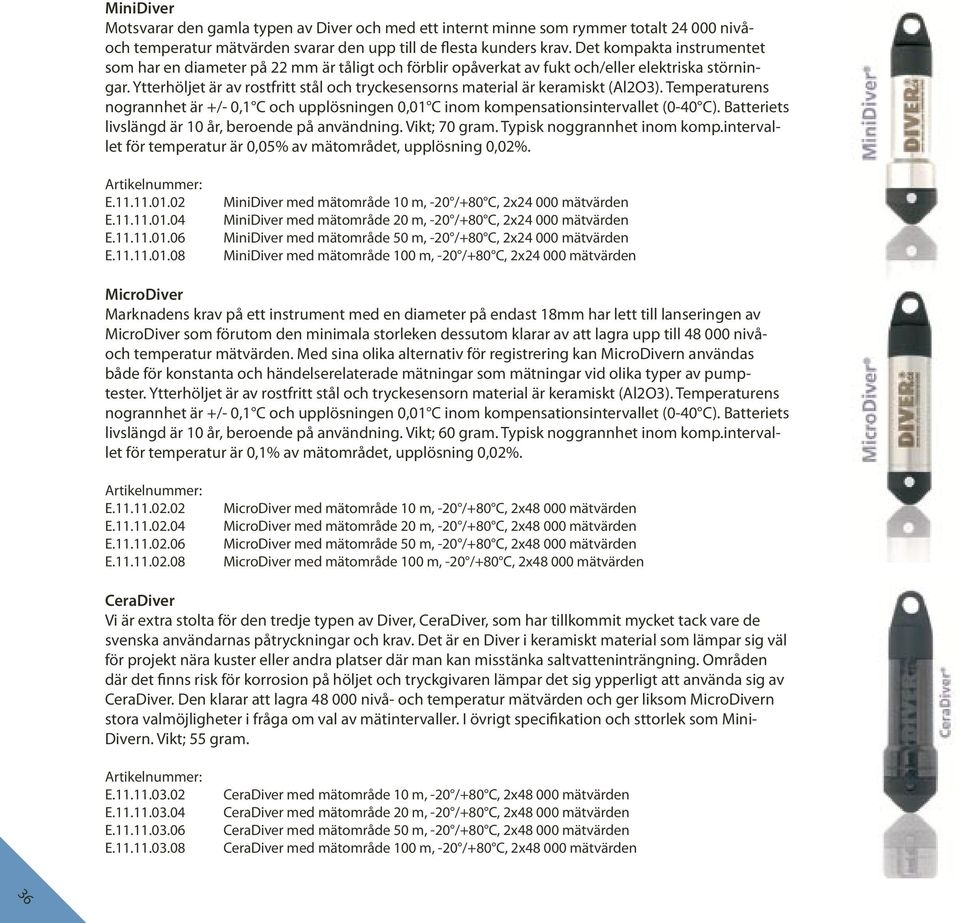

5 MiniDiver Motsvarar den gamla typen av Diver och med ett internt minne som rymmer totalt nivåoch temperatur mätvärden svarar den upp till de flesta kunders krav. Det kompakta instrumentet som har en diameter på 22 mm är tåligt och förblir opåverkat av fukt och/eller elektriska störningar. Ytterhöljet är av rostfritt stål och tryckesensorns material är keramiskt (Al2O3). Temperaturens nogrannhet är +/- 0,1 C och upplösningen 0,01 C inom kompensationsintervallet (0-40 C). Batteriets livslängd är 10 år, beroende på användning. Vikt; 70 gram. Typisk noggrannhet inom komp.intervallet för temperatur är 0,05% av mätområdet, upplösning 0,02%. E E E E MiniDiver med mätområde 10 m, -20 /+80 C, 2x mätvärden MiniDiver med mätområde 20 m, -20 /+80 C, 2x mätvärden MiniDiver med mätområde 50 m, -20 /+80 C, 2x mätvärden MiniDiver med mätområde 100 m, -20 /+80 C, 2x mätvärden MicroDiver Marknadens krav på ett instrument med en diameter på endast 18mm har lett till lanseringen av MicroDiver som förutom den minimala storleken dessutom klarar av att lagra upp till nivåoch temperatur mätvärden. Med sina olika alternativ för registrering kan MicroDivern användas både för konstanta och händelserelaterade mätningar som mätningar vid olika typer av pumptester. Ytterhöljet är av rostfritt stål och tryckesensorn material är keramiskt (Al2O3). Temperaturens nogrannhet är +/- 0,1 C och upplösningen 0,01 C inom kompensationsintervallet (0-40 C). Batteriets livslängd är 10 år, beroende på användning. Vikt; 60 gram. Typisk noggrannhet inom komp.intervallet för temperatur är 0,1% av mätområdet, upplösning 0,02%. E E E E MicroDiver med mätområde 10 m, -20 /+80 C, 2x mätvärden MicroDiver med mätområde 20 m, -20 /+80 C, 2x mätvärden MicroDiver med mätområde 50 m, -20 /+80 C, 2x mätvärden MicroDiver med mätområde 100 m, -20 /+80 C, 2x mätvärden CeraDiver Vi är extra stolta för den tredje typen av Diver, CeraDiver, som har tillkommit mycket tack vare de svenska användarnas påtryckningar och krav. Det är en Diver i keramiskt material som lämpar sig väl för projekt nära kuster eller andra platser där man kan misstänka saltvatteninträngning. Områden där det finns risk för korrosion på höljet och tryckgivaren lämpar det sig ypperligt att använda sig av CeraDiver. Den klarar att lagra nivå- och temperatur mätvärden och ger liksom MicroDivern stora valmöjligheter i fråga om val av mätintervaller. I övrigt specifikation och sttorlek som Mini- Divern. Vikt; 55 gram. E E E E CeraDiver med mätområde 10 m, -20 /+80 C, 2x mätvärden CeraDiver med mätområde 20 m, -20 /+80 C, 2x mätvärden CeraDiver med mätområde 50 m, -20 /+80 C, 2x mätvärden CeraDiver med mätområde 100 m, -20 /+80 C, 2x mätvärden 36

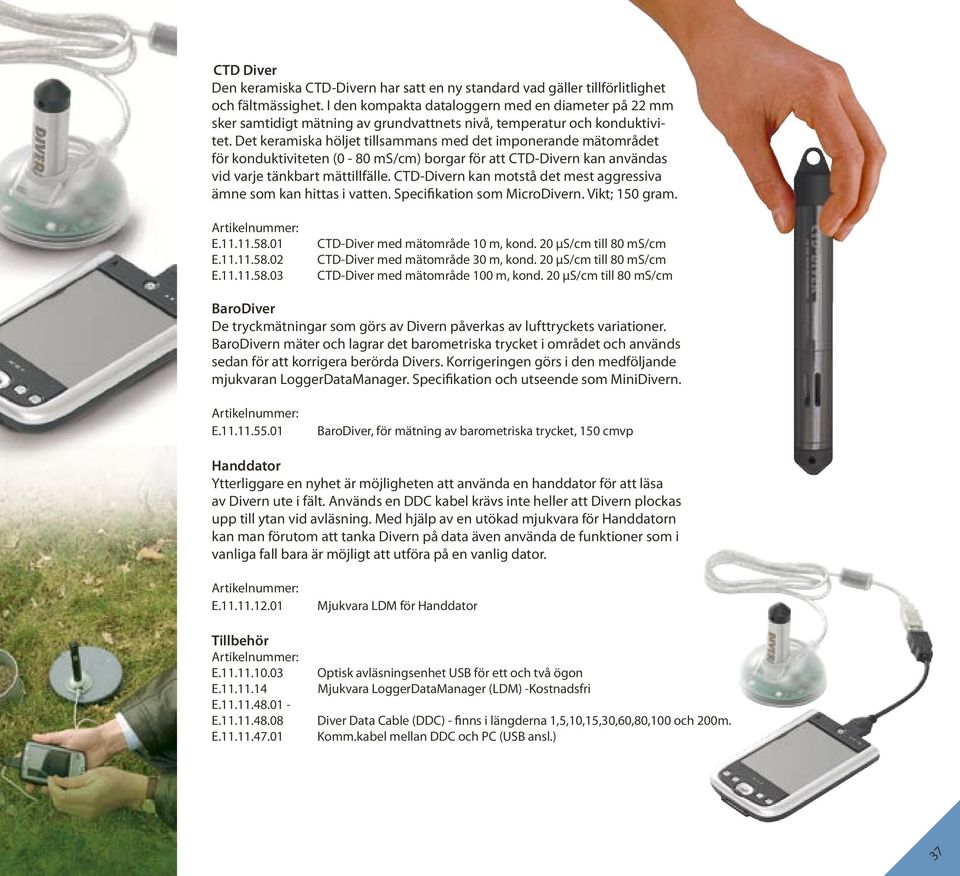

6 CTD Diver Den keramiska CTD-Divern har satt en ny standard vad gäller tillförlitlighet och fältmässighet. I den kompakta dataloggern med en diameter på 22 mm sker samtidigt mätning av grundvattnets nivå, temperatur och konduktivitet. Det keramiska höljet tillsammans med det imponerande mätområdet för konduktiviteten (0-80 ms/cm) borgar för att CTD-Divern kan användas vid varje tänkbart mättillfälle. CTD-Divern kan motstå det mest aggressiva ämne som kan hittas i vatten. Specifikation som MicroDivern. Vikt; 150 gram. E E E CTD-Diver med mätområde 10 m, kond. 20 µs/cm till 80 ms/cm CTD-Diver med mätområde 30 m, kond. 20 µs/cm till 80 ms/cm CTD-Diver med mätområde 100 m, kond. 20 µs/cm till 80 ms/cm BaroDiver De tryckmätningar som görs av Divern påverkas av lufttryckets variationer. BaroDivern mäter och lagrar det barometriska trycket i området och används sedan för att korrigera berörda Divers. Korrigeringen görs i den medföljande mjukvaran LoggerDataManager. Specifikation och utseende som MiniDivern. E BaroDiver, för mätning av barometriska trycket, 150 cmvp Handdator Ytterliggare en nyhet är möjligheten att använda en handdator för att läsa av Divern ute i fält. Används en DDC kabel krävs inte heller att Divern plockas upp till ytan vid avläsning. Med hjälp av en utökad mjukvara för Handdatorn kan man förutom att tanka Divern på data även använda de funktioner som i vanliga fall bara är möjligt att utföra på en vanlig dator. E Mjukvara LDM för Handdator Tillbehör E E Optisk avläsningsenhet USB för ett och två ögon Mjukvara LoggerDataManager (LDM) -Kostnadsfri E E Diver Data Cable (DDC) - finns i längderna 1,5,10,15,30,60,80,100 och 200m. E Komm.kabel mellan DDC och PC (USB ansl.) 37

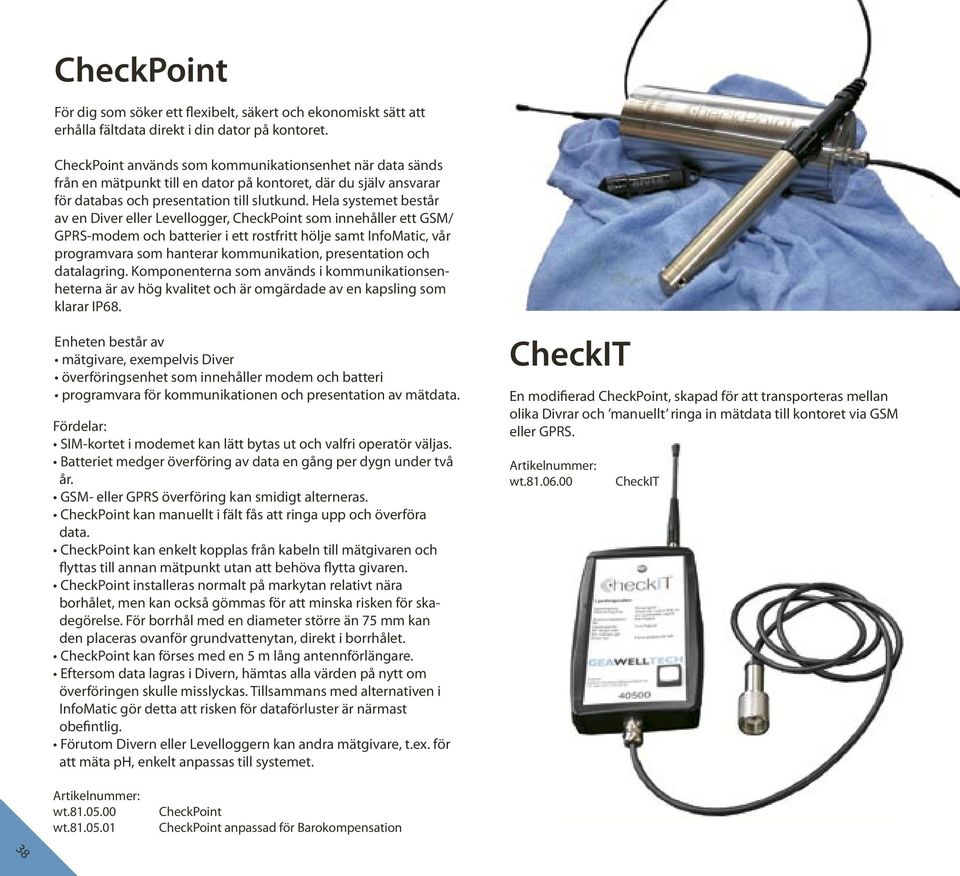

7 CheckPoint För dig som söker ett flexibelt, säkert och ekonomiskt sätt att erhålla fältdata direkt i din dator på kontoret. CheckPoint används som kommunikationsenhet när data sänds från en mätpunkt till en dator på kontoret, där du själv ansvarar för databas och presentation till slutkund. Hela systemet består av en Diver eller Levellogger, CheckPoint som innehåller ett GSM/ GPRS-modem och batterier i ett rostfritt hölje samt InfoMatic, vår programvara som hanterar kommunikation, presentation och datalagring. Komponenterna som används i kommunikationsenheterna är av hög kvalitet och är omgärdade av en kapsling som klarar IP68. Enheten består av mätgivare, exempelvis Diver överföringsenhet som innehåller modem och batteri programvara för kommunikationen och presentation av mätdata. Fördelar: SIM-kortet i modemet kan lätt bytas ut och valfri operatör väljas. Batteriet medger överföring av data en gång per dygn under två år. GSM- eller GPRS överföring kan smidigt alterneras. CheckPoint kan manuellt i fält fås att ringa upp och överföra data. CheckPoint kan enkelt kopplas från kabeln till mätgivaren och flyttas till annan mätpunkt utan att behöva flytta givaren. CheckPoint installeras normalt på markytan relativt nära borhålet, men kan också gömmas för att minska risken för skadegörelse. För borrhål med en diameter större än 75 mm kan den placeras ovanför grundvattenytan, direkt i borrhålet. CheckPoint kan förses med en 5 m lång antennförlängare. Eftersom data lagras i Divern, hämtas alla värden på nytt om överföringen skulle misslyckas. Tillsammans med alternativen i InfoMatic gör detta att risken för dataförluster är närmast obefintlig. Förutom Divern eller Levelloggern kan andra mätgivare, t.ex. för att mäta ph, enkelt anpassas till systemet. CheckIT En modifierad CheckPoint, skapad för att transporteras mellan olika Divrar och manuellt ringa in mätdata till kontoret via GSM eller GPRS. wt CheckIT wt wt CheckPoint CheckPoint anpassad för Barokompensation 38

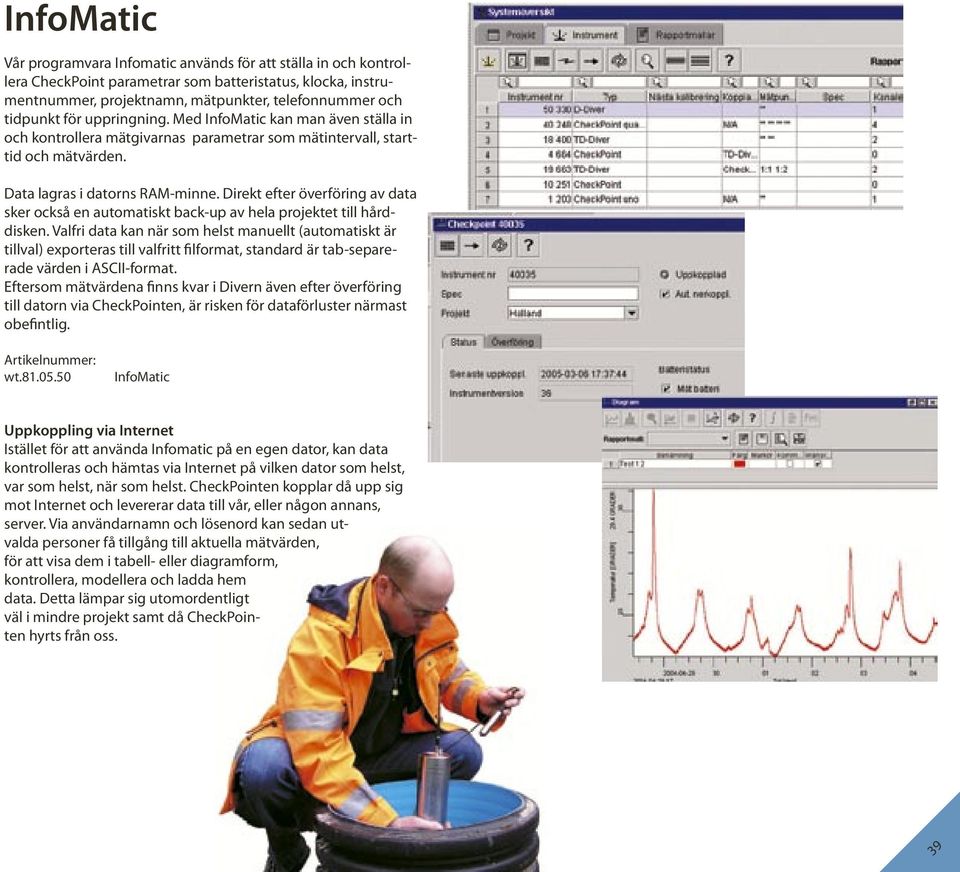

8 InfoMatic Vår programvara Infomatic används för att ställa in och kontrollera CheckPoint parametrar som batteristatus, klocka, instrumentnummer, projektnamn, mätpunkter, telefonnummer och tidpunkt för uppringning. Med InfoMatic kan man även ställa in och kontrollera mätgivarnas parametrar som mätintervall, starttid och mätvärden. Data lagras i datorns RAM-minne. Direkt efter överföring av data sker också en automatiskt back-up av hela projektet till hårddisken. Valfri data kan när som helst manuellt (automatiskt är tillval) exporteras till valfritt filformat, standard är tab-separerade värden i ASCII-format. Eftersom mätvärdena finns kvar i Divern även efter överföring till datorn via CheckPointen, är risken för dataförluster närmast obefintlig. wt InfoMatic Uppkoppling via Internet Istället för att använda Infomatic på en egen dator, kan data kontrolleras och hämtas via Internet på vilken dator som helst, var som helst, när som helst. CheckPointen kopplar då upp sig mot Internet och levererar data till vår, eller någon annans, server. Via användarnamn och lösenord kan sedan utvalda personer få tillgång till aktuella mätvärden, för att visa dem i tabell- eller diagramform, kontrollera, modellera och ladda hem data. Detta lämpar sig utomordentligt väl i mindre projekt samt då CheckPointen hyrts från oss. 39

9 In-situ

10 Lod Ljud-/Ljuslod Solinst 101 Bandet är av polyethylene med 2-ledare och är icke töjbart. Värmetryck av siffror och markering på bandet (mm, cm, dm, m). Av- och påknapp som fungerar som förstärkare vid låg konduktivitet i vatten. Kontrollknapp för batteri och elektronik, batteribyte är mycket enkelt. Till varje lod medföljer en bandlöpare. Längder upp till 750 m. Finns med 3 olika sonder: P1 (diam 7,6 mm), P2 (12.7 mm x 190 mm) och P6 (12.7 mm x 220 mm) som är vattentät till 300 m. S m, P2 S m, P2 S m, P2 S m, P2 S m, P2 S m, P6 S m, P6 S m, P6 S m, P6 S m, P6 S m, P1 (mini) S m, P2 (mini) S Bärväska Ljud-/Ljuslod Solinst 102 Elektroniken i vindan är den samma som i modell 101 men där bandet är en koaxialkabel med märkning varje meter. Sonden är mycket flexibel vilket gör bandet mycket lämpligt att använda i trånga passager. S m, P2 S m, P2 S m, P2 Nyhet! Ljus-/ljudlod framtaget speciellt för svenska förhållanden, lämpar sig bra i små obs.rör. diameter 4 mm, märkning varje 0,5 m. Artikelnr: S m, P2 (mini) Klucklod. Består av ett rör som är slutet i ena änden. När den öppna delen av röret träffar ytan i hög fart ger den ifrån sig ett kluckande ljud, därav namnet. Ljudet hörs klart ner till en nivå på 10 meter. E E E E Klucklod, 1st, diam. 17mm Klucklod, set om 5st Mätband, glasfiber med ansl. till klucklod, 5m Mätband, glasfiber med ansl. till klucklod,10m Ljud-/Ljuslod Eijkelkamp Plastvinda eller stålställning med plastvinda (beror på kabellängd) och registreringsband i pvc med stålvajer som ledare. Sondens diameter är 14 mm. E Minilod, 10m E m E m E E m 100m 41

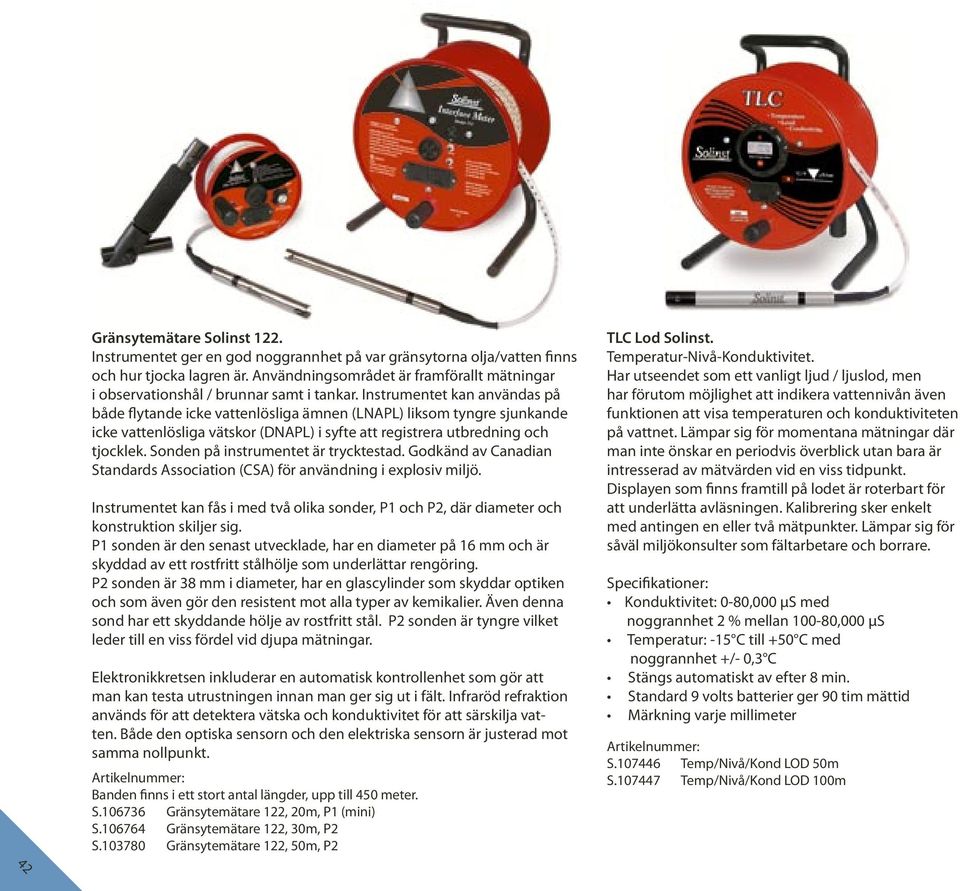

11 Gränsytemätare Solinst 122. Instrumentet ger en god noggrannhet på var gränsytorna olja/vatten finns och hur tjocka lagren är. Användningsområdet är framförallt mätningar i observationshål / brunnar samt i tankar. Instrumentet kan användas på både flytande icke vattenlösliga ämnen (LNAPL) liksom tyngre sjunkande icke vattenlösliga vätskor (DNAPL) i syfte att registrera utbredning och tjocklek. Sonden på instrumentet är trycktestad. Godkänd av Canadian Standards Association (CSA) för användning i explosiv miljö. Instrumentet kan fås i med två olika sonder, P1 och P2, där diameter och konstruktion skiljer sig. P1 sonden är den senast utvecklade, har en diameter på 16 mm och är skyddad av ett rostfritt stålhölje som underlättar rengöring. P2 sonden är 38 mm i diameter, har en glascylinder som skyddar optiken och som även gör den resistent mot alla typer av kemikalier. Även denna sond har ett skyddande hölje av rostfritt stål. P2 sonden är tyngre vilket leder till en viss fördel vid djupa mätningar. Elektronikkretsen inkluderar en automatisk kontrollenhet som gör att man kan testa utrustningen innan man ger sig ut i fält. Infraröd refraktion används för att detektera vätska och konduktivitet för att särskilja vatten. Både den optiska sensorn och den elektriska sensorn är justerad mot samma nollpunkt. Banden finns i ett stort antal längder, upp till 450 meter. S Gränsytemätare 122, 20m, P1 (mini) S Gränsytemätare 122, 30m, P2 S Gränsytemätare 122, 50m, P2 TLC Lod Solinst. Temperatur-Nivå-Konduktivitet. Har utseendet som ett vanligt ljud / ljuslod, men har förutom möjlighet att indikera vattennivån även funktionen att visa temperaturen och konduktiviteten på vattnet. Lämpar sig för momentana mätningar där man inte önskar en periodvis överblick utan bara är intresserad av mätvärden vid en viss tidpunkt. Displayen som finns framtill på lodet är roterbart för att underlätta avläsningen. Kalibrering sker enkelt med antingen en eller två mätpunkter. Lämpar sig för såväl miljökonsulter som fältarbetare och borrare. Specifikationer: Konduktivitet: 0-80,000 µs med noggrannhet 2 % mellan ,000 µs Temperatur: -15 C till +50 C med noggrannhet +/- 0,3 C Stängs automatiskt av efter 8 min. Standard 9 volts batterier ger 90 tim mättid Märkning varje millimeter S Temp/Nivå/Kond LOD 50m S Temp/Nivå/Kond LOD 100m 42

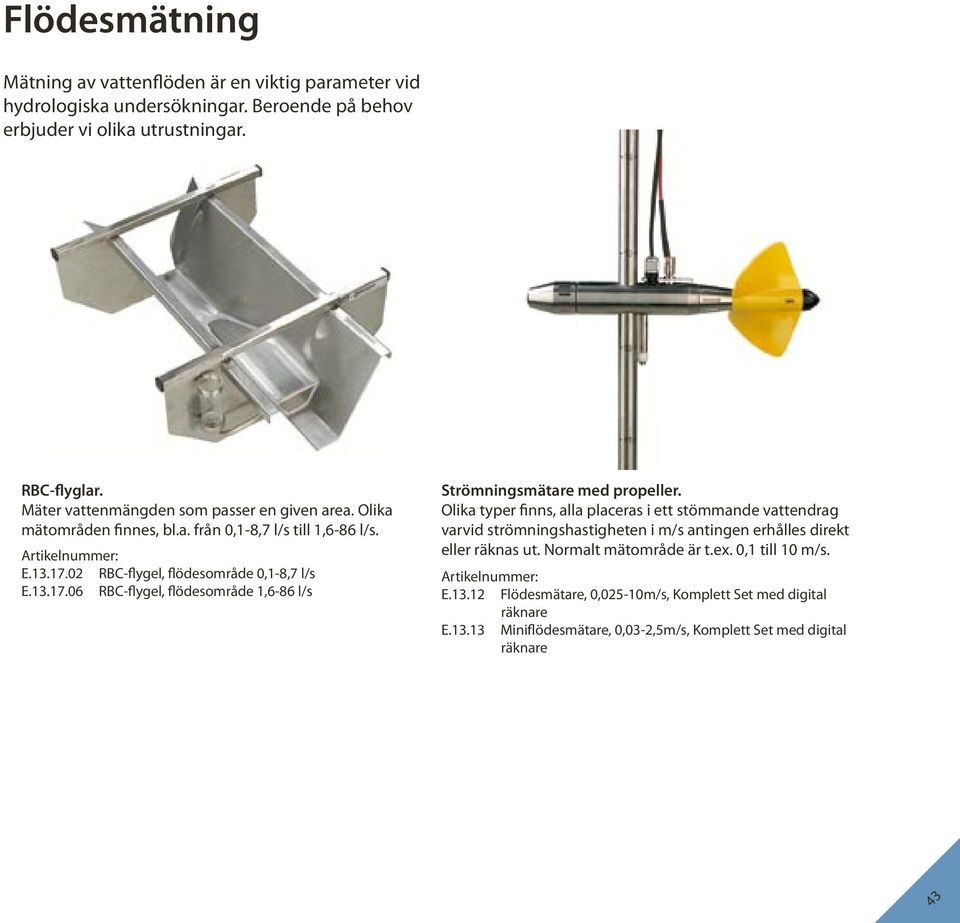

12 Flödesmätning Mätning av vattenflöden är en viktig parameter vid hydrologiska undersökningar. Beroende på behov erbjuder vi olika utrustningar. RBC-flyglar. Mäter vattenmängden som passer en given area. Olika mätområden finnes, bl.a. från 0,1-8,7 l/s till 1,6-86 l/s. E RBC-flygel, flödesområde 0,1-8,7 l/s E RBC-flygel, flödesområde 1,6-86 l/s Strömningsmätare med propeller. Olika typer finns, alla placeras i ett stömmande vattendrag varvid strömningshastigheten i m/s antingen erhålles direkt eller räknas ut. Normalt mätområde är t.ex. 0,1 till 10 m/s. E Flödesmätare, 0,025-10m/s, Komplett Set med digital räknare E Miniflödesmätare, 0,03-2,5m/s, Komplett Set med digital räknare 43

13 Analys i fält

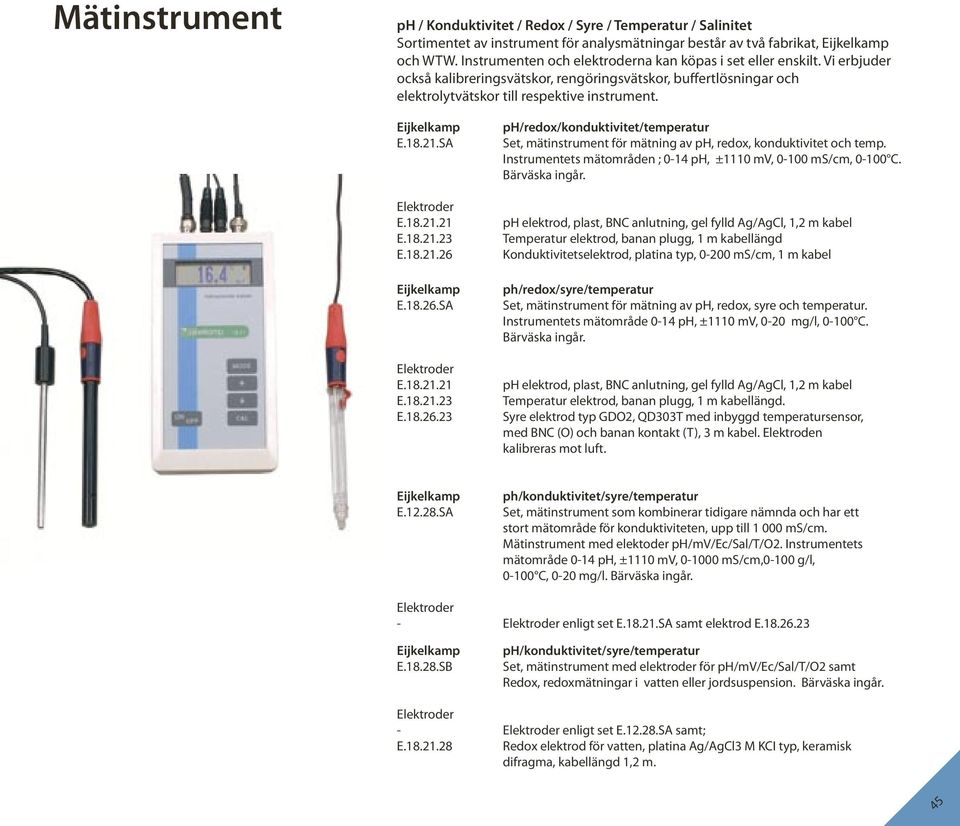

14 Mätinstrument ph / Konduktivitet / Redox / Syre / Temperatur / Salinitet Sortimentet av instrument för analysmätningar består av två fabrikat, Eijkelkamp och WTW. Instrumenten och elektroderna kan köpas i set eller enskilt. Vi erbjuder också kalibreringsvätskor, rengöringsvätskor, buffertlösningar och elektrolytvätskor till respektive instrument. Eijkelkamp E SA Elektroder E E E Eijkelkamp E SA Elektroder E E E ph/redox/konduktivitet/temperatur Set, mätinstrument för mätning av ph, redox, konduktivitet och temp. Instrumentets mätområden ; 0-14 ph, ±1110 mv, ms/cm, C. Bärväska ingår. ph elektrod, plast, BNC anlutning, gel fylld Ag/AgCl, 1,2 m kabel Temperatur elektrod, banan plugg, 1 m kabellängd Konduktivitetselektrod, platina typ, ms/cm, 1 m kabel ph/redox/syre/temperatur Set, mätinstrument för mätning av ph, redox, syre och temperatur. Instrumentets mätområde 0-14 ph, ±1110 mv, 0-20 mg/l, C. Bärväska ingår. ph elektrod, plast, BNC anlutning, gel fylld Ag/AgCl, 1,2 m kabel Temperatur elektrod, banan plugg, 1 m kabellängd. Syre elektrod typ GDO2, QD303T med inbyggd temperatursensor, med BNC (O) och banan kontakt (T), 3 m kabel. Elektroden kalibreras mot luft. Eijkelkamp E SA ph/konduktivitet/syre/temperatur Set, mätinstrument som kombinerar tidigare nämnda och har ett stort mätområde för konduktiviteten, upp till ms/cm. Mätinstrument med elektoder ph/mv/ec/sal/t/o2. Instrumentets mätområde 0-14 ph, ±1110 mv, ms/cm,0-100 g/l, C, 0-20 mg/l. Bärväska ingår. Elektroder - Elektroder enligt set E SA samt elektrod E Eijkelkamp E SB ph/konduktivitet/syre/temperatur Set, mätinstrument med elektroder för ph/mv/ec/sal/t/o2 samt Redox, redoxmätningar i vatten eller jordsuspension. Bärväska ingår. Elektroder - Elektroder enligt set E SA samt; E Redox elektrod för vatten, platina Ag/AgCl3 M KCI typ, keramisk difragma, kabellängd 1,2 m. 45

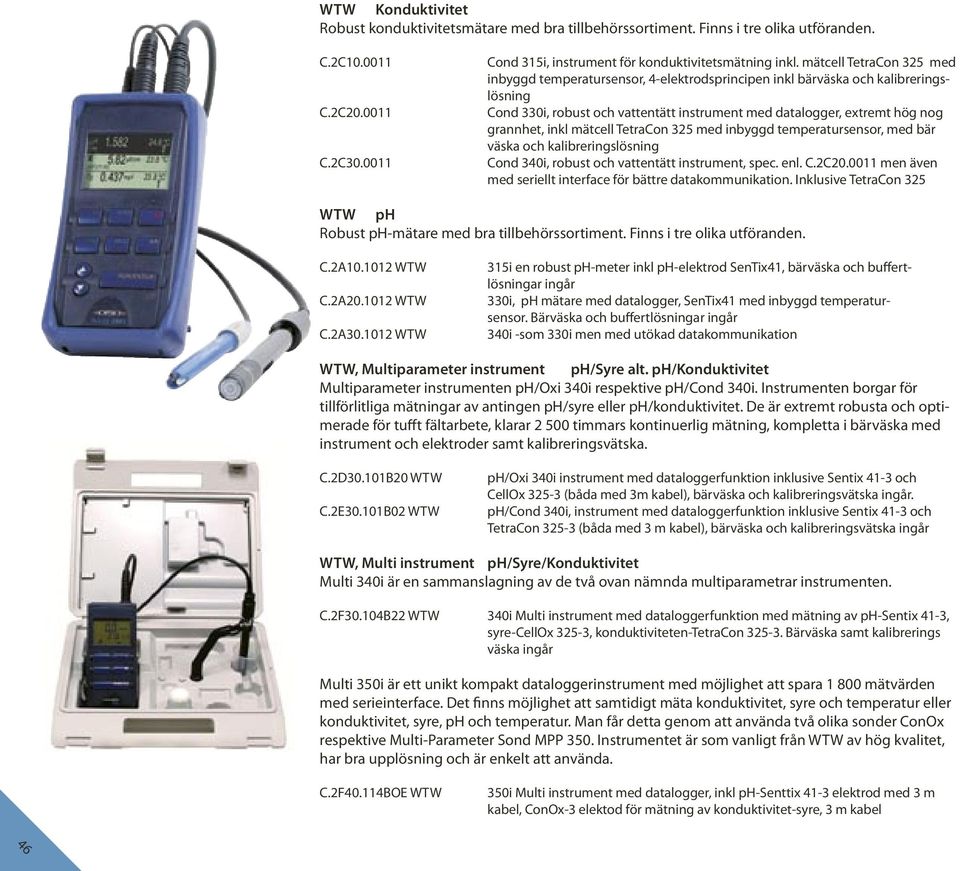

15 WTW Konduktivitet Robust konduktivitetsmätare med bra tillbehörssortiment. Finns i tre olika utföranden. C.2C C.2C C.2C Cond 315i, instrument för konduktivitetsmätning inkl. mätcell TetraCon 325 med inbyggd temperatursensor, 4-elektrodsprincipen inkl bärväska och kalibreringslösning Cond 330i, robust och vattentätt instrument med datalogger, extremt hög nog grannhet, inkl mätcell TetraCon 325 med inbyggd temperatursensor, med bär väska och kalibreringslösning Cond 340i, robust och vattentätt instrument, spec. enl. C.2C men även med seriellt interface för bättre datakommunikation. Inklusive TetraCon 325 WTW ph Robust ph-mätare med bra tillbehörssortiment. Finns i tre olika utföranden. C.2A WTW C.2A WTW C.2A WTW 315i en robust ph-meter inkl ph-elektrod SenTix41, bärväska och buffertlösningar ingår 330i, ph mätare med datalogger, SenTix41 med inbyggd temperatursensor. Bärväska och buffertlösningar ingår 340i -som 330i men med utökad datakommunikation WTW, Multiparameter instrument ph/syre alt. ph/konduktivitet Multiparameter instrumenten ph/oxi 340i respektive ph/cond 340i. Instrumenten borgar för tillförlitliga mätningar av antingen ph/syre eller ph/konduktivitet. De är extremt robusta och optimerade för tufft fältarbete, klarar timmars kontinuerlig mätning, kompletta i bärväska med instrument och elektroder samt kalibreringsvätska. C.2D30.101B20 WTW C.2E30.101B02 WTW ph/oxi 340i instrument med dataloggerfunktion inklusive Sentix 41-3 och CellOx (båda med 3m kabel), bärväska och kalibreringsvätska ingår. ph/cond 340i, instrument med dataloggerfunktion inklusive Sentix 41-3 och TetraCon (båda med 3 m kabel), bärväska och kalibreringsvätska ingår WTW, Multi instrument ph/syre/konduktivitet Multi 340i är en sammanslagning av de två ovan nämnda multiparametrar instrumenten. C.2F30.104B22 WTW 340i Multi instrument med dataloggerfunktion med mätning av ph-sentix 41-3, syre-cellox 325-3, konduktiviteten-tetracon Bärväska samt kalibrerings väska ingår Multi 350i är ett unikt kompakt dataloggerinstrument med möjlighet att spara mätvärden med serieinterface. Det finns möjlighet att samtidigt mäta konduktivitet, syre och temperatur eller konduktivitet, syre, ph och temperatur. Man får detta genom att använda två olika sonder ConOx respektive Multi-Parameter Sond MPP 350. Instrumentet är som vanligt från WTW av hög kvalitet, har bra upplösning och är enkelt att använda. C.2F40.114BOE WTW 350i Multi instrument med datalogger, inkl ph-senttix 41-3 elektrod med 3 m kabel, ConOx-3 elektod för mätning av konduktivitet-syre, 3 m kabel 46

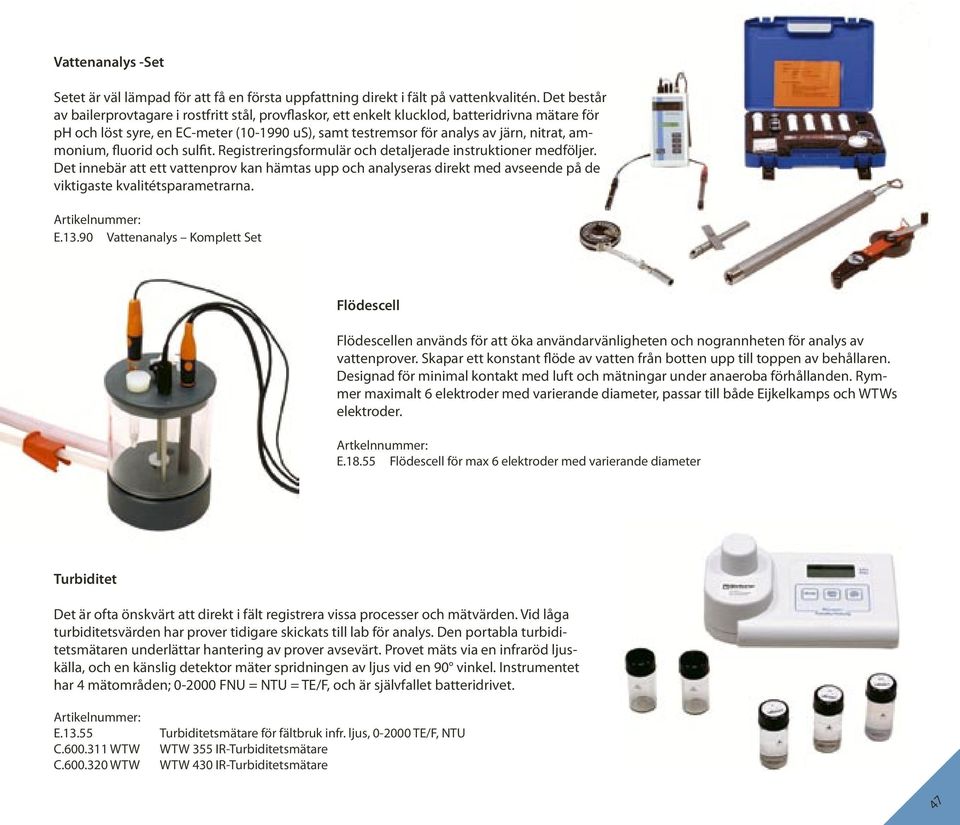

16 Vattenanalys -Set Setet är väl lämpad för att få en första uppfattning direkt i fält på vattenkvalitén. Det består av bailerprovtagare i rostfritt stål, provflaskor, ett enkelt klucklod, batteridrivna mätare för ph och löst syre, en EC-meter ( us), samt testremsor för analys av järn, nitrat, ammonium, fluorid och sulfit. Registreringsformulär och detaljerade instruktioner medföljer. Det innebär att ett vattenprov kan hämtas upp och analyseras direkt med avseende på de viktigaste kvalitétsparametrarna. E Vattenanalys Komplett Set Flödescell Flödescellen används för att öka användarvänligheten och nogrannheten för analys av vattenprover. Skapar ett konstant flöde av vatten från botten upp till toppen av behållaren. Designad för minimal kontakt med luft och mätningar under anaeroba förhållanden. Rymmer maximalt 6 elektroder med varierande diameter, passar till både Eijkelkamps och WTWs elektroder. Artkelnnummer: E Flödescell för max 6 elektroder med varierande diameter Turbiditet Det är ofta önskvärt att direkt i fält registrera vissa processer och mätvärden. Vid låga turbiditetsvärden har prover tidigare skickats till lab för analys. Den portabla turbiditetsmätaren underlättar hantering av prover avsevärt. Provet mäts via en infraröd ljuskälla, och en känslig detektor mäter spridningen av ljus vid en 90 vinkel. Instrumentet har 4 mätområden; FNU = NTU = TE/F, och är självfallet batteridrivet. E C WTW C WTW Turbiditetsmätare för fältbruk infr. ljus, TE/F, NTU WTW 355 IR-Turbiditetsmätare WTW 430 IR-Turbiditetsmätare 47

17 Filterrör, sand och bentonit

18 Filterrör PEH-rör PEH-rör eller miljörör som de vanligtvis kallas är ett färglöst, vitt rör med en tät gänganslutning utan o-ring. Miljörören är utmärkta vid grundvattensättning då de ej blir spröda vid kall väderklek och ej heller påverkas av uv-strålning. Det finns två olika typer av rör, helt släta förlängningsrör och filterrör. Filterrören har en standard slitsbredd på 3 mm. De finns i olika diametrar (från 25 mm upp till 160 mm) och längder (1 eller 2 m), det finns även ett stort antal tillbehör. Samtliga PEH artiklar är producerade enligt kvalitetsstandard ISO och är producerade av rena råvaror utan återvinningsmaterial eller tillsatser. De tillverkas i maskiner med andra DS 2119 märkta rör vilket innebär att maskinerna är rengjorda vid varje produktionsstart. Rören uppfyller därmed de kemiska och toxiska krav som innefattas i DS Rören är även KIWA certifierade. Rör: 1m / 2m längder Lock: O-ring / Gänga / Aluminium Spets: Gänga 40mm PEH PEH PEH PEH F PEH PEH PEH PEH PEH mm PEH PEH B PEH S PEH PEH PEH S PEH PEH PEH PEH PEH PEH Förl. rör 40x32mm, 1m PEH Förl. rör 40x32mm, 2m PEH Filterrör 40x32mm, 1m slits 0,3mm PEH Filterrör 40x32mm, 1m med sand, slits 0,3mm PEH Filterrör 40x32mm, 2m slits 0,3mm PEH Lock med O-ring, 40mm PEH Lock med utv. gänga, 40mm PEH Bottenspets, 40mm PEH Aluminiumlock, ID 40mm med hål till hänglås PEH Förl. rör 50x41mm, 1m PEH Förl. rör 50x41mm, 1m med Bentonit PEH Förl. rör 50x41mm, 1m med Sand PEH Förl. rör 50x41mm, 2m PEH Filterrör 50x41mm, 1m slits 0,3mm PEH Filterrör 50x41mm, 1m med Sand, slits 0,3mm PEH Filterrör 50x41mm, 2m slits 0,3mm PEH Lock med O-ring, 50mm PEH Lock med utv. gänga, 50mm PEH Bottenspets, 50mm PEH Aluminiumlock, ID 50mm med hål till hänglås 63mm PEH PEH B PEH S PEH PEH PEH S PEH PEH PEH PEH PEH PEH Förl. rör 63x51mm, 1m PEH Förl. rör 63x51mm, 1m med Bentonit PEH Förl. rör 63x51mm, 1m med Sand PEH Förl. rör 63x51mm, 2m PEH Filterrör 63x51mm, 1m slits 0,3mm PEH Filterrör 63x51mm, 1m strumpa med sand, slits 0,3mm PEH Filterrör 63x51mm, 2m slits 0,3mm PEH Lock med O-ring, 63mm PEH Lock med utv. gänga, 63mm PEH Bottenspets, 63mm B51 PEH Aluminiumlock,T8-låsb 63mm med hål till hänglås Förutom ovan nämnda storlekar kan PEH-rör fås i följande dimensioner: PEH.2519.xxxx PEH-rör 25x19mm PEH.1092.xxxx PEH-rör 110x92mm PEH.3225.xxxx PEH-rör 32x25mm PEH.2505.xxxx PEH-rör 25x105mm PEH.7561.xxxx PEH-rör 75x61mm PEH.6031.xxxx PEH-rör 160x131mm PEH.9074.xxxx PEH-rör 90x73mm 49

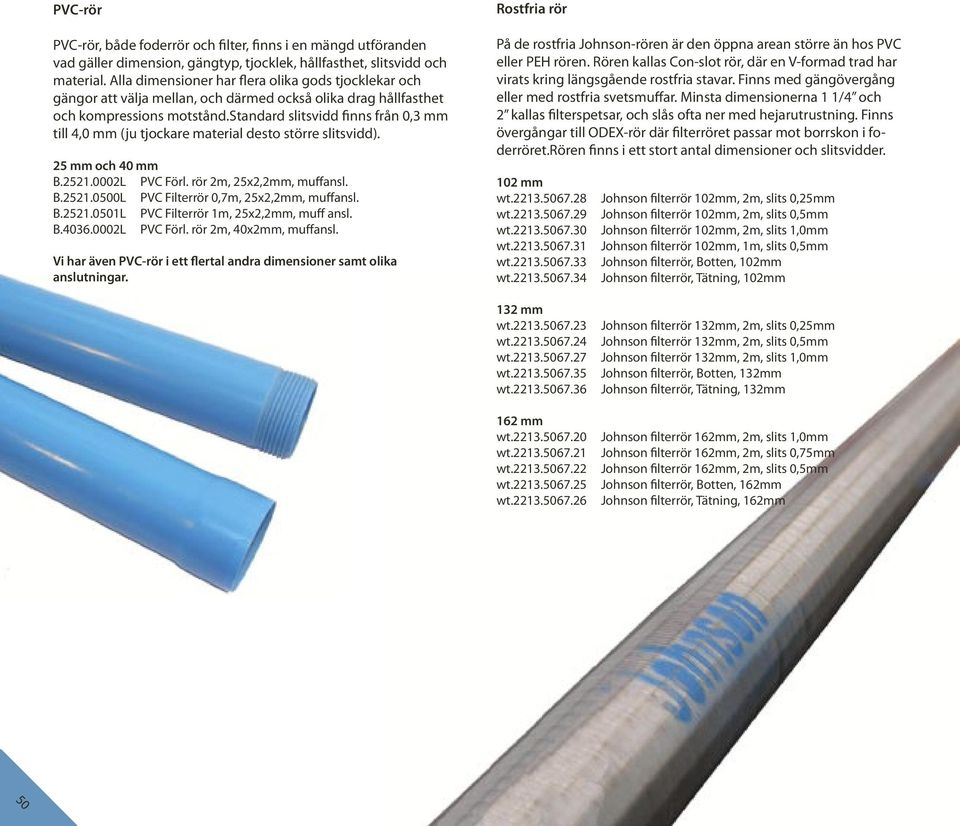

19 PVC-rör PVC-rör, både foderrör och filter, finns i en mängd utföranden vad gäller dimension, gängtyp, tjocklek, hållfasthet, slitsvidd och material. Alla dimensioner har flera olika gods tjocklekar och gängor att välja mellan, och därmed också olika drag hållfasthet och kompressions motstånd.standard slitsvidd finns från 0,3 mm till 4,0 mm (ju tjockare material desto större slitsvidd). 25 mm och 40 mm B L PVC Förl. rör 2m, 25x2,2mm, muffansl. B L PVC Filterrör 0,7m, 25x2,2mm, muffansl. B L PVC Filterrör 1m, 25x2,2mm, muff ansl. B L PVC Förl. rör 2m, 40x2mm, muffansl. Vi har även PVC-rör i ett flertal andra dimensioner samt olika anslutningar. Rostfria rör På de rostfria Johnson-rören är den öppna arean större än hos PVC eller PEH rören. Rören kallas Con-slot rör, där en V-formad trad har virats kring längsgående rostfria stavar. Finns med gängövergång eller med rostfria svetsmuffar. Minsta dimensionerna 1 1/4 och 2 kallas filterspetsar, och slås ofta ner med hejarutrustning. Finns övergångar till ODEX-rör där filterröret passar mot borrskon i foderröret.rören finns i ett stort antal dimensioner och slitsvidder. 102 mm wt wt wt wt wt wt Johnson filterrör 102mm, 2m, slits 0,25mm Johnson filterrör 102mm, 2m, slits 0,5mm Johnson filterrör 102mm, 2m, slits 1,0mm Johnson filterrör 102mm, 1m, slits 0,5mm Johnson filterrör, Botten, 102mm Johnson filterrör, Tätning, 102mm 132 mm wt wt wt wt wt mm wt wt wt wt wt Johnson filterrör 132mm, 2m, slits 0,25mm Johnson filterrör 132mm, 2m, slits 0,5mm Johnson filterrör 132mm, 2m, slits 1,0mm Johnson filterrör, Botten, 132mm Johnson filterrör, Tätning, 132mm Johnson filterrör 162mm, 2m, slits 1,0mm Johnson filterrör 162mm, 2m, slits 0,75mm Johnson filterrör 162mm, 2m, slits 0,5mm Johnson filterrör, Botten, 162mm Johnson filterrör, Tätning, 162mm 50

20 Tillbehör Dexel Vi har olika typer av dexlar i PEH för att skydda borrhålet. Den vanligaste har en inre diameter av 135 mm och en yttre storlek (200x200 mm) som t.ex. passar de flesta vägarbeten. De kan låsas med en speciell bult. För vägar, tung trafik E Dexel utv.dim. 140x140mm, inv 100mm, höjd 230mm För gång- och cykelvägar, lättare trafik E Dexel, utv.dim. 200x200x150mm, ins.ø 135mm i HDPE E Dexel, utv.dim. 200x200x150mm, ins.ø 135mm i HDPE, låsbar E Låsverktyg till HDPE dexel E Dexel, förzinkad, ø inv. 77mm, längd 1m, låsförberedd Lock/huvar Lock i stål med skruv som låsanorning, målade. Passar bl.a. till PEH-rören. wt wt wt FT Huv till 1,0 /32mm rör Huv till 1,5 /50mm rör Huv till 2,0 /63mm rör 51

21 Sand / Bentonit Sand Som tillbehör till främst miljörören finns filtersand. Sanden har tvättats två gånger och finns i fraktioner från 0,4 mm - 0,8 mm till 2,0 mm - 3,0 mm. Levereras i 25 kg säckar. T T T T T T Tvättad sand, 0,4-0,8mm, säck om 25kg Tvättad sand, 0,7-1,2mm, säck om 25kg Tvättad sand, 1,0-1,5mm, säck om 25kg Tvättad sand, 1,4-1,8mm, säck om 25kg Tvättad sand, 1,7-2,2mm, säck om 25kg Tvättad sand, 2,0-3,0mm, säck om 25kg Mikolit tätningspellets Mikolit består av stavformade granuler av lera, och är speciellt utvecklat för att så naturligt som möjligt reparera ler- och jordskikt som har blivit förstörda. De absorberar sakta det vatten som tillsätts och sjunker snabbt. Då inga lerpartiklar finns på utsidan bildas inte oönskade bollar av lera som klibbar samman. Parametrarna form, sammansättning och ytstruktur ökar drastiskt möjligheten för Mikolit att verkligen nå den nivå som skall tätas. T T T T T Mikolit B, 7-12mm, säck om 25kg Mikolit B, 2-7mm, säck om 25kg Mikolit 300 M, 7-12mm, säck om 25kg Mikolit 300 M, 2-7mm, säck om 25kg Mikolit 300, 2-7mm, säck om 25kg Mikolit Thermoseal Mikolit Thermoseal har samma egenskaper som ovanstående, men med mycket förhöjd värmeledningsförmåga, lämplig för t.ex. energibrunnar. T Mikolit Thermoseal, ø6mm, längd 7-12mm, 25kg 52 Bentonit Förutom som pellets kan vi leverera ren bentonit som pluggar eller stänger. Pluggarna används för tätning av undersökningsborrhål. På så sätt förhindras att vatten från olika akvifärer blandas under och efter undersökningen. Ett 70 mm borrhål tätas helt efter ca. 3 dagar. E E T T T Bentonitplugg, ø34mm, 20st x 50cm Bentonitplugg, ø48mm, 8st x 50cm Volclay SG-40 Bentonit granulat, säck om 25kg Bentonit Brebent pulver, säck om 25kg Bentonit Hydraul-EZ, säck om 25kg

22 Provtagning

23 Peristaltiska pumpar Finns i olika utföranden. De används för provtagning av vatten och gaser där stor tillförlitlighet krävs. Ingen turbulens, minimala tryckskillnader, ingen påverkan av provtagningen (endast slangen) - ingen kontamination. Den manuella kan användas för att pumpa vatten och gaser från ett djup av ca. 10 m, medan den elektriska med inbyggt 12 VDC är smidigare att använda, och ger ett snabbare resultat. Peristaltisk pump-manuell Den manuella peristaltiska pumpen används för att pumpa gas eller vätska. Kan skapa ett pumptryck på 3 bar. Vatten kan pumpas upp från upp till 9,5 meter. Istället för en manuell vev kan en standardborrmaskin användas. E E E E Peristaltisk pump-manuell med stativ Adapter, Peristaltisk pump-borr Stativ med extra hand för slang eller flaska Slangklämma justerbar max 10mm Peristaltisk pump med 12VDC Fältanpassad batteridriven, peristaltisk pump. Inbyggt 12-voltsbatteri borgar för konstant användning i 2-5 timmar. CE-certifierad och stänksäker enligt IP64. Både extern pump och batteri kan tillkopplas. Stor variation i hastighet, från 0 till 2,3 l/min. En pålitlig produkt som kan skapa perfekt vakuum. Levereras ej med batteriladdare. E Peristaltisk pump med 12 VDC anpassad för fältmiljö E Batteriladdare till peristaltisk pump E E Kabel 12V cigaretttändare till pump 12.25, längd 5m S Peristaltisk pump med 12VDC, modell

24 Gigant / Booster Små eldrivna 12V pumpar med stor kapacitet. Diameter 38 mm och lyftkapaciteten är ca. 10 m. Fler pumpar kan kopplas i serie, varvid lyfthöjden kan mångdubblas. Maxkapacitet 8 l/min. Tillkopplad pump går under beteckningen Booster (slangansl. både i botten och toppen). E E E E Tillbehör: E wt wt wt Engångsfilter E E E Dränkbar pump Gigant kabel 5m, 1st Dränkbar pump Gigant, kabel 5m, 3st Dränkbar pump Booster, kabel 0,3m, 1st Dränkbar pump Booster, kabel 0,3m, 3st Kabel Vit 2-ledare, metervara Blybatteri Venthv12V, 17,0 Ah Bärväska till 12V batteri Batteriladdare med kabel och klämmor Engångsfilter, 20 cm2, 0,45micron, 5st Engångsfilter, 30 cm2, 0,45micron, 5st Engångsfilter, 20 cm2, 0,20 micron, 5st Waterra Kopplas direkt till slang. Kulan i botten fungerar som klaff och genom skakningar fås vattenprovet. Rostfritt stål. E E E E Slang E WaTerra pump, ø9 mm, för slang 6x8 WaTerra pump, ø12 mm, för slang 8x10 WaTerra pump, ø18 mm, för slang 12x16 WaTerra pump, ø22 mm, för slang 16x20 Förvaringsbox till slang ø 2x4 mm-10x12 mm E Polyethylene slang, 4x6mm, till 4x8 silikon, 100m, E Polyethylene slang, 6x8mm, till 6x10 silikon, 100m E Polyethylene slang, 6x8mm, 200m E Polyethylene slang, 8x10mm, metervara E Polyethylene slang, 8x10mm, 100m E Polyethylene slang, 8x10mm, 200m E Polyethylene slang, 10x12mm, metervara E Polyethylene slang, 10x12mm, 75m E Polyethylene slang, 12x16mm, 50m E Polyethylene slang, 12x16mm, 100m E Polyethylene slang, 16x20mm, 50m E E E E E E Teflon slang 3,17x6,35mm, 10m Teflon slang, 8x10mm, 10m Silikon slang 4x8mm, 5m Silikon slang, 6x10mm, 5m Silikon slang, 6x10mm, 50m Silikon slang, platinabelagd 55

25 Grundfos MP1 Pump Grundfos MP1 pump används inom vitt skilda områden. Den har ett gott rykte och tillsammans med Grundfos konverter lämpar den sig väl för pumpning vid olika pumptest och provtagningar. Passar i 50 mm borrhål. Vätsketemperatur 0-35 C. Maxkapacitet 2,4 m 3 /h, lyfthöjd max 95 m, 220V. Grundfos MP1 Pump E Grundfos MP1, teflonkabel 20m E Grundfos MP1, teflonkabel 30m E Grundfos MP1, teflonkabel 40m E Grundfos MP1, teflonkabel 50m E Grundfos MP1, teflonkabel 60m E Grundfos MP1, teflonkabel 70m E Grundfos MP1, teflonkabel 80m E Grundfos MP1, teflonkabel 90m Tillbehör E E E E E E E Frekvenskonverter till Grundfos MP1 pump Ställ till konverter inkl. regnskydd IP23 Slangvinda, max 60 m slang, med pumphållare Anslutning till slang 18x13mm Anslutning till slang 16x20mm Anslutning till slang 10x12mm Anslutning till slang 12x16mm Pumppaket Grundfos MP1 E P30 Grundfos MP1 30m Paket E Grundfos MP1, teflonkabel 30m E Frekvenskonverter E Ställ till konverter inkl. regnskydd E Anslutning till slang 16x20mm E Polyethylene slang, 16x20 mm, 50m E P50 Grundfos MP1 50m Paket E Grundfos MP1, teflonkabel 50m E Frekvenskonverter E Ställ till konverter inkl. regnskydd E Anslutning till slang 16x20mm E Polyethylene slang, 16x20mm, 50m E P80 Grundfos MP1 80m Paket E Grundfos MP1, teflonkabel 80m E Frekvenskonverter E Ställ till konverter inkl. regnskydd E Anslutning till slang 12x16mm E Polyethylene slang, 12x16mm, 100m 56

26 Vindor Bärbar vinda Geawelltech tillhandahåller en egenproducerad bärbar pumpvinda. Vindan är användarvänlig och ett kostnadseffektivt hjälpmedel i olika typer av vattenprojekt. På bilden visas en bärbar vinda för t.ex. Grundfos MP1 pump med slang. Låg vikt i robust material. En rejäl sele med avlastningsrem för ryggen gör vindan anpassad för fältmiljö. Det finns en hållare för pump, och fot på vindan så den kan stå stabilt på marken. wt Slangvinda på bärrem, lämpad för Grundfos MP1 pump, kapacitet 80 m slang E Slangvinda på hjul lämpad för Grundfos MP1 pump, kapacitet 60m slang Radiostyrd vinda Framtagen tillsammans med Banverket, projekt Hallandsås. Anpassad för att fästas på bil eller släp. Radiostyrd enhet som underlättar arbetet avsevärt. Max hastighet ca 12 varv per minut. Dragkraft vid en diameter på 150 mm är ca 200 NM. Kan anpassas enligt kundens önskemål. Artkelnummer: wt Slangvinda hydraulisk på skid, radiostyrd 57

27 Provtagning övrigt Bladderpump Vid provtagning av vätska som förutom vatten innehåller kolväten, partiklar eller andra föroreningar är bladderpumpen ett väl lämpat hjälpmedel. Enheten består av pumpenheten där bladder ingår, slangar till ytan (för provtagning och gas), styrenhet och kompressor eller gasflaska. Bladder är en slang av högkvalitativ teflon som är inkapslad i ett rostfritt hölje. Bladdern trycks samman av ett skapat gastryck från en kompressor eller gastub. Då slangen trycks samman pressas vatten upp till ytan genom provtagningsslangen. Av- och pålastning av gastrycket mot bladdern sköts av en särskild styrenhet. Artieklnummer: S Bladderpump i rostfritt stål och teflonslang, 25x600mm S Bladderpump i rostfritt stål och teflonslang, 42x610mm S Elektrisk styrenhet Teleskåpstång E E Teleskåpstång, maxlängd 3m Beeker 600ml inkl. flaskhållare Bailer E E E E E E E E Engångsbailer HDPE, 225ml, ø19mm, 97cm, 25st Engångsbailer HDPE, 225ml, ø19mm, 97cm, 1st Engångsbailer HDPE, 1000ml, ø40mm, 97cm, 25st Engångsbailer HDPE, 1000ml, ø40mm, 97cm, 1st Engångsbailer HDPE, med tyngd, 1000ml, ø40mm, 97cm, 25st Engångsbailer HDPE, med tyngd, 1000ml, ø40mm, 97cm, 1st Akrylbailer, 750 ml, ø30mm, 50cm Akrylbailer, 1000 ml, ø40mm, 70cm 58

28 Rhizon soil moisture Används för att ta upp fukt från den omättade zonen. Det porösa plastmaterial som är i kontakt med jorden har en porositet på 0,15 micron. Ett prov erhålls genom att först vakuumsätta uppsamlaren med antingen vakuumtub eller spruta. Rhizon MOM används speciellt för spårning av metaller. RhizonMacro, för fältbruk Rhizon med vakuumpump och spruta E E E E E E E E E E E Rhizon, ø2,5mm, 10cm, 10st Rhizon, ø2,5mm, 5cm, 10st Rhizon MOM, ø2,5mm, 10cm, 10st RhizonMacro, med 10cm slang, ø4,5mm, 9cm, 10st RhizonMacro med 90cm PVC rör, ø4,5mm, 9cm, 10st Set av nålar, ø0,8mm, inkl. skyddshatt, 40mm, 10st Vakuum tub, glas, 10ml, 100st Vakuum tub, glas, 10ml, 1st Sprutor i plast, 10ml, 10st Sprutor i plast, 30ml, 10st Förlängningsslang, 50cm Rhizon soil moisture, för labmiljö eller krukor 59

29 CMT Multinivåsystem CMT används vid vatten eller gasprovtagning med möjlighet till provtagning på olika nivåer i borrhålet. Systemet är uppbyggt kring 3 eller 7 kanaliga skarvlösa HDPE rör. Portar med kommunikation till formationen installeras med lätthet. Varför? Föroreningar i marken varierar vanligen kraftigt i koncentration över små, vertikala avstånd. Därför kan traditionell metod med ett filterrör göra att förorenat vatten med olika koncentrationer blandas i röret. Ännu värre är att ett flöde av grundvatten i ett sådant rör kan sprida föroreningen ytterliggare inom akvifären. CMT systemet kan tydligt visa på nivån där den högsta koncentrationen finns och då också vilken åtgärd som lämpar sig bäst. CMT 3 kanaler S CMT-3 kanal slang, 28mm, 60m S CMT-3 kanal slang, 28mm, 150m S Standard port -kit (2st pluggar, 1st filternät, 2st klämmor) S Standard plugg, 2st S Borrlock med huva S Bottenspets S Centrerare 1,9 S Centrerare 2,5 S Centrerare 3,3 S Klämmor för centrerare S Standardkit, installationsverktyg S Bentonitansl. -standardkit S Sandansl. -standardkit S CMT filternät set, 5st S Klämmor för filternät CMT 7 kanaler S CMT-7 kanal slang, 43mm, 60m S CMT-7 kanal slang, 43mm, 90m S Standard port -kit (2st pluggar, 1st filternät, 2st klämmor) S Standard plugg, 2st S Borrlock med huva S Bottenspets med hål S Ankare S Centrerare 3,5 S Centrerare 4,5 S Centrerare 5,5 S Klämmor för centrerare S Standardkit installationsverktyg S CMT filternät set, 5st S Klämmor för filternät 60

30 Mark

31 Augers Spadborrar (augers) används framförallt vid bestämning av lagerföljder i jord och då för framtagande av geologiska kartor. För att ta ett prov trycks spadborren ner samtidigt som den roteras medsols. De finns i ett stort antal utföranden vad gäller skruvens (bladets) form och diameter. Skruven har olika form beroende på vilket material som skall undersökas. Provtagning kan ske till 5-10 meters djup beroende på olika geologiska faktorer såsom djup till grundvattenyta, materialets hårdhet och innehåll av större stenar. Augers finns både med fast handtag (Singel Edelman auger) och med förlängningsstänger (Edelman auger). Förlängningsstängerna kan fås med antingen bajonettkoppling eller konisk gänga, vilka tål att slås på. Lera Kombination Sand Grov Sand Riverside Stenig Jord Med fast handtag, längd 100 cm (urval av diameter): E Singel Edelman auger, lera, ø7cm E Singel Edelman auger, lera, ø10cm E Singel Edelman auger, kombi, ø7cm E Singel Edelman auger, kombi, ø10cm E Singel Edelman auger, sand, ø7cm E Singel Edelman auger, sand, ø10cm E Singel Edelman auger, grov sand, ø7cm E Singel Edelman auger, grov sand, ø10cm E Singel Riverside auger, ø7cm E Singel Riverside auger, ø10cm E Singel auger, stenig jord, ø7cm E Singel auger, stenig jord, ø10cm E Spiral auger, ø4cm Set E SO E SZ Auger Set för heterogena jordar, borrning ner till 5 m. Bajonettkoppling Auger Set för heterogena jordar, borrning ner till 5 m. Skruvkoppling Tillbehör E E E E E E E E E Stålborste, rostfritt stål för rengöring Service kit (borste, oljekanna, vaselin) Transportlåda, aluminium 108x23x14cm utv. Transportlåda, aluminium 112x39x32cm utv. Bärväska med axelrem, 150x17x17cm Böjd spatel, bredd 16 mm Böjd spatel, bredd 20 mm Stålhammare, stötabsorberande, 2 kg, ø70mm Tum Spatel 62

32 Med separat handtag Det finns fyra olika handtagsalternativ; fast grepp, avtagbart grepp, ergonomiskt handtag och flexibelt handtag för tryck. Finns i längderna 25, 60 och 100 cm. Handtag E B E C E B E C E BE E Handtag fast, bajonett, 60cm Handtag fast, gänga, 60cm Handtag avtagbart, bajonett, 60cm Handtag avtagbart, gänga, 60cm Handtag ergonom. bajonett, 20-50cm Handtag tryck, ø22,2mm Förlängningsstång E C Förlängningsstång, gänga, 50cm E C Förlängningsstång, gänga, 100cm E B Förlängningsstång, bajonett, 50cm E B Förlängningsstång, bajonett, 100cm E B Bajonettkoppling Bottendel (urval av diameter) Bajonettkoppling E B Edelman auger, lera, ø7cm E B Edelman auger, kombi, ø7cm E B Edelman auger, sand, ø7cm E B Edelman auger, grov sand, ø7cm E B Riverside auger, ø7cm E B Edelman auger, stenig jord, ø7cm E B Spiralauger, ø3cm E B Spiralauger, hård lera, ø4cm Gänganslutning E C Edelman auger, lera, ø7cm E C Edelman auger, kombi, ø7cm E C Edelman auger, sand, ø7cm E C Edelman auger, grov sand, ø7cm E C Riverside auger, ø7cm E C Edelman auger, stenig jord, ø7cm E C Spiralauger, ø3cm E C Spiralauger, hård lera, ø4cm Gouge Augers Med ett utseende som en halvmåne och med parallella eggar lämpar sig gouge augers bra för att fastställa jordprofilen. Tack vare dess design fås relativt långa prover och dessutom, när provet skalats med en spatel, kan en näst intill ostörd jordprofil blottas. Önskas prover på djupare nivå används med fördel en vanlig auger för att borra sig ner till önskat provtagningsdjup. Set E SA Gouge auger Set, borrning ner till 5m. Bajonettkoppling. E SA Singel Gouge auger Set, mjuka jordar,1m. E SB Singel Gouge auger Set, hårda jordar, 1m. Med fast handtag E N Singel Gouge auger, ø3cm, 50cm E N Singel Gouge auger, ø3cm, 100cm E V Singel Gouge auger, m. slaghuvud, ø3cm, 100cm E Singel Gouge auger, ø18cm, 100cm E Singel Gouge auger, Modell P, ø19cm, 114cm -med en ring längst ner Bottendel Kan fås med både bajonettkoppling och gänganslutning. E B Gouge auger, ø2cm 50cm E B Gouge auger, ø3cm 50cm E B Gouge auger, ø6cm 50cm E B Gouge auger, ø2cm 100cm E B Gouge auger, ø3cm 100cm E B Gouge auger, ø6cm 100cm 63

33 Sedimentprovtagning Ett problem med jord- och sedimentprovtagning kan vara att det prov som fås inte korrekt representerar den lagerföljd som penetrerats. Med Beeker provtagare tas ostörda sedimentprover och de olika lagrens struktur och mäktighet bibehålles. När behållaren trycks ner i sedimenten genereras ett undertryck som hjälper till att suga in provet. Innan behållaren med provet lyfts upp, stängs dess botten från utrustningen på marken, så att inte provet förloras. När all utrustning återigen är vid ytan, kan provet antingen studeras direkt i den genomskinliga plastbehållaren, eller överföras till en provbehållare. Näst intill ostörda prover kan fås med Multiprovtagaren. Störda prover kan fås med metoderna Van Veen skopa, Peatsampler och Vrijwit auger. Beeker sampler E Mini Minimiutrustning för 5m provdjup, set: E C Hylsa med koniskt gänga 1st E Skärhuvud med stålvajrar och luftslang med koppling 1st E Provtagningstuber 63x57 mm, 3 st, 100 cm 1st E Kolv, ø 56 mm 1st E Kolvvajer och karbinhake 1st E Tryckpump med manometer 1st E Vakuumtank 1st E Slangvinda samt 10 m slang med kopplingar 1st E C Handtag, normal 60 cm (kan ej slå på detta) 1st E C Förlängningsstänger (ej massiva) 5st E Gummistopp med tätning 3st E SA Beeker sampler, standard Set för provtagning ner till 5m (bild ovan) Multiprovtagare E Multiprovtagare sandard Set för provtagning till 5m 64

34 Van Veen Finns i volymer 0,5-12 liter. E Van Veen skopa, 2 liter, 2,6 dm 2 täckning för skopa E Nylonvajer+fäste, ø 10 mm, längd 25 m Vrijwit Auger E Vrijwit auger, standard Set för provtagning ner till 3 m E C Vrijwit auger, bottendel, längd 50 cm * * Peat sampler E E C Peat sampler, standard Set för provtagning ner till 10 m Peat sampler, bottendel, 0,5 l, ø 60 mm, längd 50 cm 65

35 Kärnprovtagning Den motordrivna kärnborrningsutrustningen är komplett för att borra och ta prover med ned till ca. 10 meters djup i nästan alla homogena eller heterogena jordar. Proverna som fås upp representerar normalt en helt ostörd markprofil. Atlas Copcos Cobra TT tillsammans med anpassade förlängningsstänger och Percussion gouge augers för ändamålet gör att provtagningen går mycket snabbt, även om prover behöver tas med täta intervall. Ingen borrvätska tillsätts. Cobra TT A Percussion Hammer Cobra TT, bensindriven 40 Joule Förlängningsstång E Förlängningsstång för percussion gouge RD32, ø32mm, 1m E Koppling för RD32 Bottendel (urval) E Percussion gouge, bottendel RD32, ø100mm, 0,5m E Percussion gouge, bottendel RD32, ø100mm, 1m E Percussion gouge, bottendel RD32, ø75mm, 1m E Percussion gouge, bottendel RD32, ø60mm, 1m E Percussion gouge, bottendel RD32, ø50mm, 1m E Percussion gouge, bottendel RD32, ø50mm, 2m 66

36 Geoteknik
