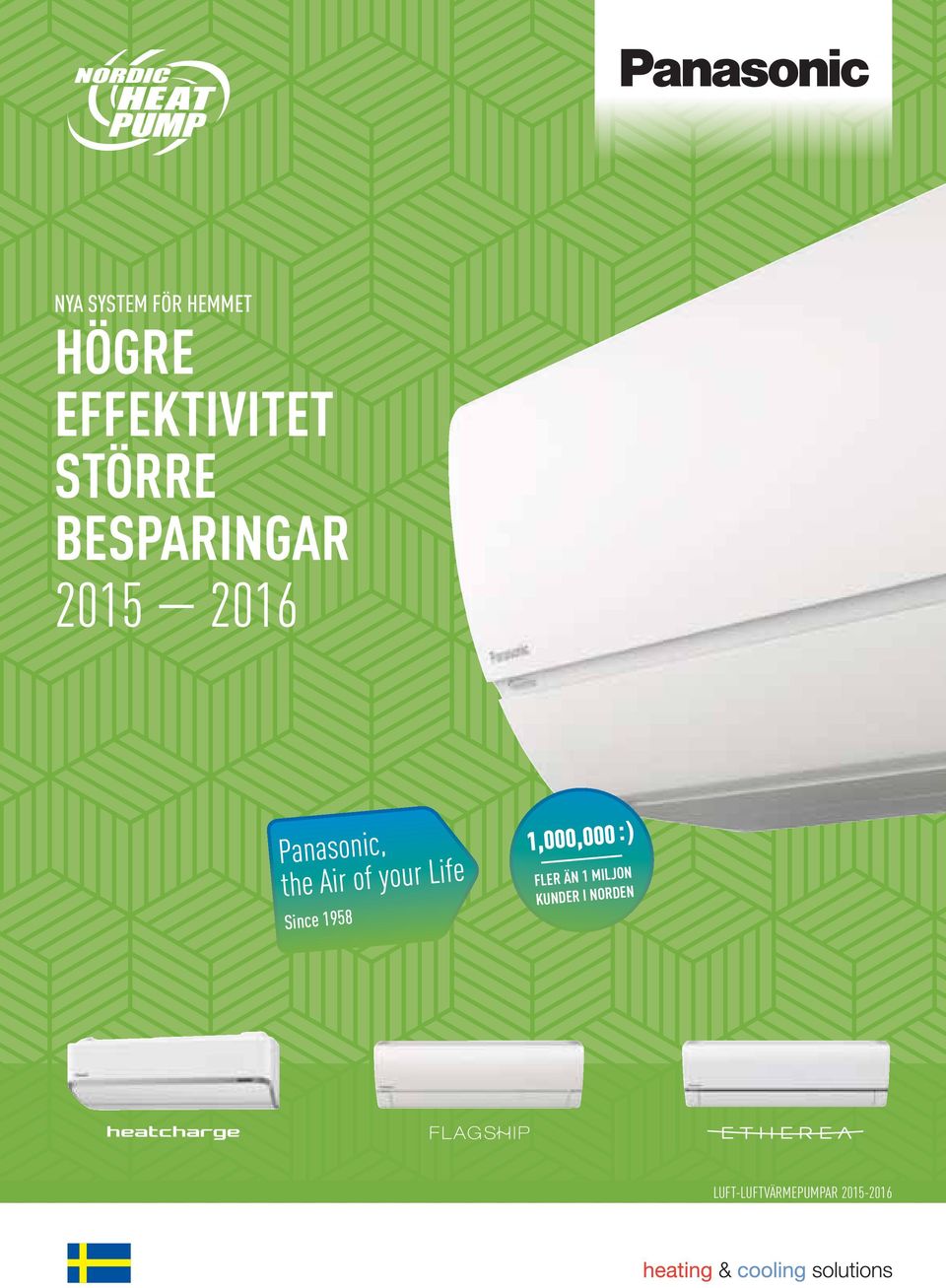

1 NYA SYSTEM FÖR HEMMET HÖGRE EFFEKTIVITET STÖRRE BESPARINGAR Panasonic, the Air of your Life Since 1958 FLER ÄN 1 MILJON KUNDER I NORDEN LUFT-LUFTVÄRMEPUMPAR

2 NYHET 2015 / 2016 HUSHÅLL NORDEN Innehåll PANASONIC NR PRO CLUB...6 PANASONICS SYSTEM FÖR HEMMET...8 PANASONIC VÄRMEPUMPAR SÄRSKILDA FUNKTIONER PANASONIC ERBJUDER DEN BEKVÄMASTE LÖSNINGEN FÖR DITT BOENDE...12 NYA PANASONIC R2 ROTATIONSKOMPRESSOR NYA HEATCHARGE KRAFT OCH EFFEKTIVITET ENASTÅENDE UPPVÄRMNINGSKAPACITET NYA FLAGSHIP. BÄTTRE VERKNINGSGRAD VI BLIR MER MILJÖVÄNLIGA ECONAVI-TEKNIK...22 STYRNING OCH ANSLUTBARHET ETT KOMPLETT SORTIMENT FÖR NORDISKA HUSHÅLL FUNKTIONSBESKRIVNING FUNKTIONSJÄMFÖRELSE VÄGGMONTERAD VZ INVERTER+ ENERGY CHARGE SYSTEM VÄGGMONTERAD VE HEATCHARGE INVERTER+ ENERGY CHARGE SYSTEM...32 VÄGGMONTERAD FLAGSHIP INVERTER VÄGGMONTERAD ETHEREA INVERTER+ VIT VÄGGMONTERAD CE INVERTER GOLVMODELL INVERTER VÄGGMONTERAD ETHEREA INVERTER+ VIT EUROPEISKA FREE MULTI SYSTEM INOMHUSENHETER FÖR FREE MULTI-KOMBINATIONER UTOMHUSENHETER FÖR FREE MULTI-KOMBINATIONER FREE MULTI-KOMBINATIONSTABELLER Quality Management System Certificate Certified to ISO 9001: 2008 Panasonic Appliances Air-Conditioning Malaysia. Sdn.Bhd. Cert. No.: MY-AR 1010 Certified to ISO 9001: 2008 Panasonic Appliances Air-Conditioning (GuangZhou) Co., Ltd. Registration Number: 01209Q20645R5L Environmental Management System Certificate Certified to ISO 14001: 2004 Panasonic Appliances Air-Conditioning Malaysia Sdn.Bhd. Cert. No.: MY-ER0112 Certified to ISO 14001: 2004 Panasonic Appliances Air-Conditioning (GuangZhou) Co., Ltd. Registration Number: 02110E10562R4L 2

3 NYHET Heatcharge Serierna A+++/A+++ VE gavs absolut bästa energiklass för extraordinära energibesparingar. Med tekniken Heatcharge garanteras högsta komfort även vid en utomhustemperatur på -30 C. EFFEKTIVITET ÅRET RUNT SCOP SEER A+++ Flagship Flagship, väggmonterad, utmärkt säsongseffektivitet A+++/A++. EFFEKTIVITET ÅRET RUNT SCOP SEER A+++ A++ Etherea Perfekt för stora hem, garage och kontor! +22 % kapacitet jämfört och +31 % luftflöde jämfört med NE12. EFFEKTIVITET ÅRET RUNT SCOP SEER A++ A+++ Verisure System för smarta hem Med Verisure blir din Panasonic värmepump ännu smartare. Styr och håll koll på din värmepump på distans. Styrning och anslutbarhet Reglera enheterna från valfri plats med en WiFi-adapter eller integrera med önskat protokoll: KNX, Modbus eller BACnet. Vi blir mer miljövänliga Genom nya tekniker utvecklar vi våra produkter för att göra dem mer hållbara och miljövänliga. Våra luftvärmepumpar som innehåller R32 for Heatcharge och Flagship R32 NYTT MILJÖVÄNLIGT KÖLDMEDIUM 3

4 Panasonic nr 1 Interbrand rankar Panasonic nr 1 inom elektroniksektorn för Best Global Green Brands 2014 Interbrand, det amerikanska konsultbolaget för varumärken, meddelade den 24 juni 2014 att Panasonic rankas som nr 5 i Best Global Green Brands Även om det är en lägre rankning än förra året har företaget hamnat på topp i elektronikbranschen är det fjärde året för denna globala rankning av gröna varumärken. Ett Excellent Green Brand definieras som att uppnå en bra balans mellan Green Perception (konsumenternas bild av det gröna varumärket) och Green Performance (ett företags miljöledningsrutiner). De främsta 50 företagen rangordnas baserat på dessa två kriterier. Utvärderingspunkter Panasonics Green Performance bedömdes vara särskilt hög, med utmärkta betyg i: Produkter och tjänster, Styrning samt Transport och logistik. 4 Interbrand noterade även följande punkter i sin utvärdering Tilldelning av utmärkelsen Energy Star : Panasonic har tilldelats fler Energy Star-utmärkelser än någon annan tillverkare av konsumentelektronik. Återvinningsgrad på 99,3 %: Genom att vidta åtgärder i riktning mot en nollnivå på avfall uppnådde Panasonic under 2013 en återvinningsgrad av fabriksavfallet på 99,3 %. Förbättrad vattenanvändning: Under 2013 minskade vattenanvändningen per produktionsenhet på fabrikerna med 0,7 % jämfört med Econavi-funktionen: Under 2009 lanserade Panasonic hushållsapparater med Econavi-funktionen, som automatiskt reglerar energi- och vattenfören för att minimera förlusterna genom användning av sensorteknik och annan energieffektiv teknik.

5 NYHET INTRODUKTION Vi strävar mot att förverkliga en livsstil med praktiskt taget noll CO 2 - utsläpp i hela hemmet Genom att skapa, lagra, hantera och spara energi strävar Panasonic mot att förverkliga en livsstil med praktiskt taget noll CO 2 -utsläpp i hela hemmet. Solenergigenerator HIT-solcellerna uppnår maximal effekt även på mindre tak. Dessa solpaneler är 100 % utsläppsfria, utan rörliga delar och ljudlösa. AV-utrustning för hemmet Panasonic erbjuder en brett utbud av energisparande hemutrustning för att möjliggöra en hållbar och bekväm livsstil. Värmepump Värmepumpen Aquarea är en del av en ny generation värmesystem som använder en förnybar och kostnadsfri energikälla luft till att värma eller kyla hemmet och för att producera varmvatten. Bränsleceller Panasonics bränslecell är en energiskapande enhet, som skapar elektricitet och värme samtidigt genom en kemisk reaktion mellan väte (som hämtats ur naturgas) och syre. Solenergigenerator Vår mobila enhet kan anslutas till våra HITsolpaneler med hjälp av batterilagringen. LED-lampor Expertkunskaper som samlats in under år av forskning och utveckling har gjort det möjligt för Panasonic att ge en renässans för energibesparande LED-belysning för hemmet med vår LED-lampa Nostalgic Clear. Hushållsapparater Panasonic har ett globalt åtagande att utveckla miljövänliga produkter. Panasonic levererar hushållsapparater såsom kylskåp och tvättmaskiner som innehåller den senaste energieffektiva tekniken. Batterilagring Batterierna lagrar energin som genereras av en kombination av solenergi och bränsleceller för att säkerställa en konstant försörjning av elektricitet vid behov. Exempel på hållbara projekt Vad är Smart Electric Lyon? Smart Electric Lyon är ett projekt som ser på elfören som en central del av morgondagens energilösningar för byggnader. Detta experiment kommer att bedrivas under fyra år i mer än hem, företag och samhällen i Stor-Lyon. Panasonic kommer att förse projektet med ett flertal av sina energieffektiva värme- och kylprodukter, inklusive luftvärmepumpen Aquarea Air. Dessa värmepumpar är specialutrustade med Panasonics anslutningslösningar för att säkerställa att systemen är enkla att använda och för att kunna samla in viktiga, tillförlitliga uppgifter. Projektet är speciellt lämpligt för Panasonic, eftersom värme och varmvatten är en viktig del i hushållets energiför. Företaget har engagerat ett hängivet och erfaret FoU-team från Panasonics europeiska tekniska center i Frankfurt. Fujisawa Sustainable Smart Town går i drift i full skala nära Tokyo Fujisawa SST Council är ett konsortium lett av Panasonic Corporation som går i spetsen för utvecklingen av Fujisawa Sustainable Smart Town (Fujisawa SST). När nu dess kärnanläggning (som stödjer en hållbar utveckling av staden) och samhället tas i bruk, övergår Fujisawa SST från byggskedet till en ny fas där staden vårdas för att växa i full skala till en miljövänlig och smart stad som ger hög prioritet till de boendes livsstil. Fujisawa SST Management Company är stadens förvaltningsbolag som ligger på torget. Tillsammans med olika partnerföretag erbjuder företaget fem viktiga tjänster i staden: energi, säkerhet, mobilitet, hälso- och sjukvård samt samhällstjänster. Bolaget kommer även att samla in och hantera information om stadens övergripande miljö, energi, säkerhet och trygghet för att stödja en miljövänligt och smart liv i staden. Inför den andra försäljningsfasen har Fujisawa SST fått ett nytt, avskilt bostadsområde för de som inte är bilägare. Genom att använda stadens miljöbilspooler eller hyrbilar kan de som bor i detta område njuta av sin livsstil utan att behöva äga en bil och samtidigt minska den ekonomiska bördan och använda ytan effektivt. Förberedelser pågår även för en ny bas för att erbjuda invånarna miljövänliga logistiktjänster. 5

6 PRO Club Panasonics webbplats för proffs Panasonic har ett imponerande utbud av stödtjänster för projektörer, föreskrivare, ingenjörer och distributörer som arbetar inom området värme och kyla. Panasonic PRO Club ( är nätverktyget som gör din tillvaro enklare! Du behöver bara registrera dig och kan sedan fritt nyttja en hel serie funktioner, var du än är, från din dator eller smarttelefon! Skriv ut kataloger med din logotyp och din adress Ladda ner den senaste versionen av Aquarea designer för att definiera ditt system och välja rätt Aquarea-värmepump. Beräkna specifikationerna för Aquarea Air-fläktkonvektorn baserat på ditt systems parametrar Hämta dokumentation om överensstämmelse och alla andra dokument du kan behöva Ladda ner alla servicehandböcker, användarhandböcker och installationshandböcker Få veta hur du gör med felkoder Få de senaste nyheterna först Registrera dig för utbildning 6 Särskilda funktioner Omfattande resursbibliotek Verktyg och appar för slutanvändare. Kontrollera tillgängligheten i ditt land: My Home: dimensionering av sortimenten för hemmabruk och A2W Mitt Projekt: Kontaktformulär till Panasonic-teamet ifinder: Lista på installatörer, sorterade efter postnummer Specialerbjudanden och kampanjer Utbildning i PRO Academy Kataloger (kommersiell dokumentation) Marknadsföring (högupplösta bilder, annonser och dekorationsriktlinjer) Verktyg (professionella program, dimensioneringsverktyg osv.) NYA särskilda funktioner NY! Installatörer kan anpassa broschyrer i PDF-format med sin egen logotyp och kontaktuppgifter NY! Ta fram energimärkning. Ladda ner energimärkning till valfri enhet i PDF-format NY! Beräkna värmebehov NY! Bullerberäkning för utomhusenhet NY! Kalkylator för Aquarea Radiator NY! Sökning på felkod eller enhetsreferens, kompatibel med smarttelefoner och surfplattor NY! Revit, CAD-bilder och specifikationer NY! Åtkomst till Pananet, nätbibliotek med teknisk dokumentation NY! Ladda ner dokument om överensstämmelse och andra certifieringar NY! Driftsättning online

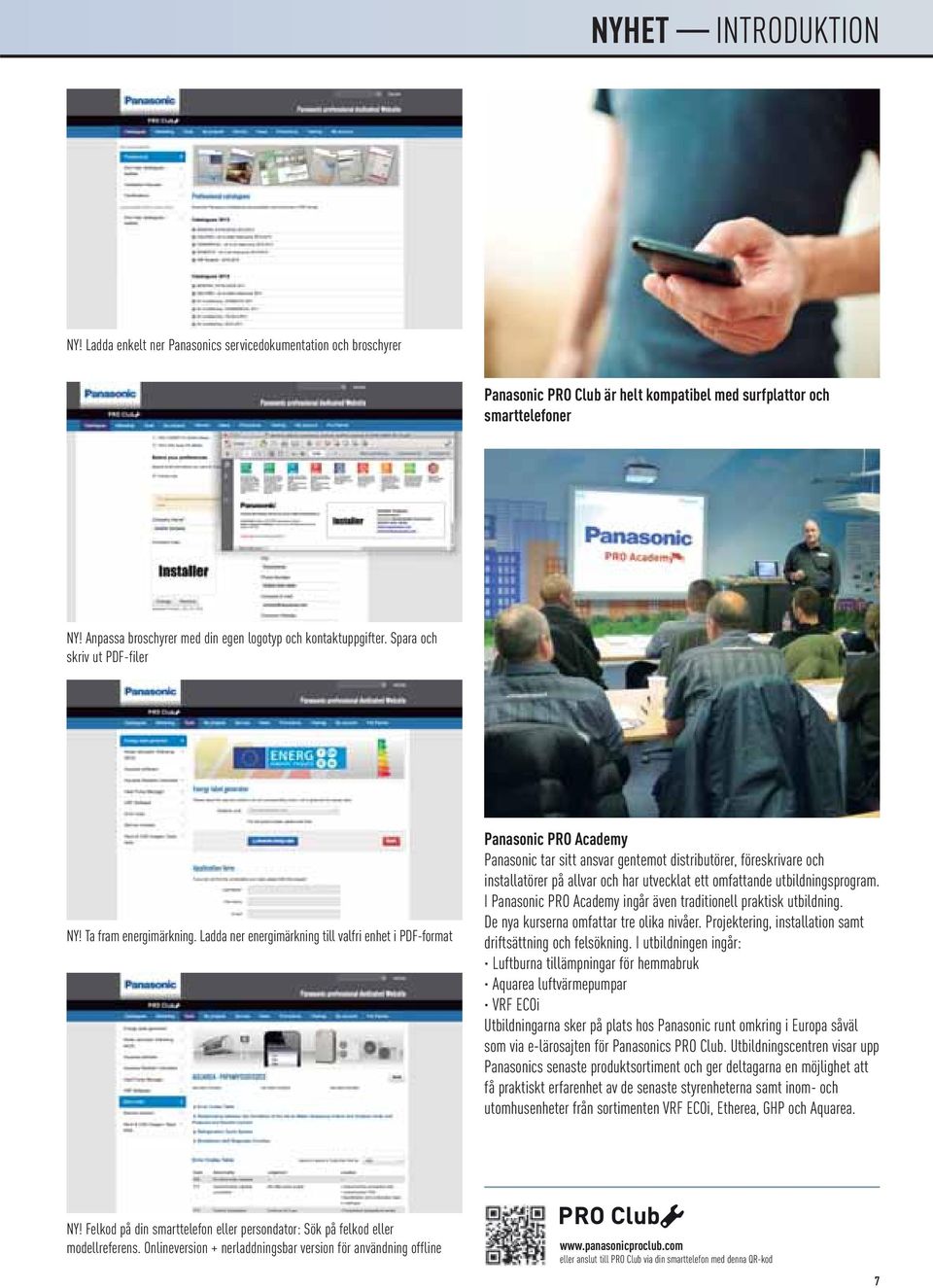

7 NYHET INTRODUKTION NY! Ladda enkelt ner Panasonics servicedokumentation och broschyrer Panasonic PRO Club är helt kompatibel med surfplattor och smarttelefoner NY! Anpassa broschyrer med din egen logotyp och kontaktuppgifter. Spara och skriv ut PDF-filer NY! Ta fram energimärkning. Ladda ner energimärkning till valfri enhet i PDF-format Panasonic PRO Academy Panasonic tar sitt ansvar gentemot distributörer, föreskrivare och installatörer på allvar och har utvecklat ett omfattande utbildningsprogram. I Panasonic PRO Academy ingår även traditionell praktisk utbildning. De nya kurserna omfattar tre olika nivåer. Projektering, installation samt driftsättning och felsökning. I utbildningen ingår: Luftburna tillämpningar för hemmabruk Aquarea luftvärmepumpar VRF ECOi Utbildningarna sker på plats hos Panasonic runt omkring i Europa såväl som via e-lärosajten för Panasonics PRO Club. Utbildningscentren visar upp Panasonics senaste produktsortiment och ger deltagarna en möjlighet att få praktiskt erfarenhet av de senaste styrenheterna samt inom- och utomhusenheter från sortimenten VRF ECOi, Etherea, GHP och Aquarea. NY! Felkod på din smarttelefon eller persondator: Sök på felkod eller modellreferens. Onlineversion + nerladdningsbar version för användning offline eller anslut till PRO Club via din smarttelefon med denna QR-kod 7

8 Panasonic Air Conditioning System vinner prestigefyllt designpris Panasonic kan stolt meddela att modellserien Etherea har vunnit en if 2013 Product Design Award.. IF Product Design Awards är bland de finaste utmärkelserna man kan få för produktdesign. Med strikta kriterier för att bedöma allt från utseende och funktionalitet till miljöpåverkan, delas utmärkelsen ut endast till de produkter som kan visa upp innovativ design. Etherea vinner utmärkelsen tack vare sin intelligenta funktionalitet, och visar att Panasonic Etherea är en idealisk klimatanläggning för bostäder och andra anpassade installationer. Enheten använder multipla sensorer, som mäter rummets temperatur och luftfuktighet. 8

9 NYHET HUSHÅLL PANASONICS SYSTEM FÖR HEMMET Vi har utvecklat vårt sortiment för att passa alla typer av bostäder Panasonic erbjuder ett komplett sortiment av värmepumpar speciellt för det nordiska klimatet och användningssättet. Det gör att du enkelt kan hitta bästa möjliga lösning för just ditt hem - från väggmonterade system till Golvmodell, från split- till multisplitenheter. Dessutom ger Panasonics väggmonterade värmepumpar effektiv värme ner till -30 C och är samtidigt snälla mot miljön. Go green. Go clean. Go your way Panasonics värmepumpar är designade för att tillhandahålla mer än bara värme till hemmet. De sparar energi. De renar din omgivning. De anpassar värmen för att passa din boendeyta och stil. Att leva på ett miljövänligt sätt är nu enklare än någonsin. 9

10 ÖKA DITT SPARANDE MED PANASONIC Panasonic värmepumpar Det smarta valet för dig som vill sänka dina värmekostnader Byt ut ditt gamla värmesystem och spara upp till 78% på dina löpande kostnader FLER ÄN 1 MILJON KUNDER I NORDEN 10 Direkt elvärme 10 år gammal luftvärmepump Luftvärmepump Panasonic Flagship CS-HZ9RKE

11 NYHET HUSHÅLL Särskilda funktioner Panasonics luftkonditioneringar ger mer besparingar och ökad komfort. Vi menar att en miljöanpassning inte får gå ut över komforten. Det är därför som Panasonic introducerar det nya Econavi-systemet en kombination av närvarodetektor och styrteknik för att upptäcka och reducera energislöseri med 38 %. Våra extremt tysta luftkonditioneringar garanterar den renaste luften för att ta hand om dig och din familj. Och för en renare hemmiljö finns nya Nanoe-G som hjälper till att rena luften såväl som din omgivning. Tillsammans definierar denna banbrytande teknik vad Panasonics Eco Clean Life Innovation handlar om innovationer som förbättrar din miljö samtidigt som den gör livet så bekvämt som möjligt. 11

12 Panasonic erbjuder den bekvämaste lösningen för ditt boende Panasonic har utformat ett komplett sortiment av värmepumpar speciellt för det nordiska klimatet och den nordiska livsstilen. Det gör att du enkelt kan hitta bästa möjliga lösning för just ditt hem - från väggmonterade modeller till Golvmodell, från split- till multisplit-enheter. Dessutom erbjuder Panasonic värmepumpsmodeller som ger effektiv värme ner till -30 C och som samtidigt är ovanligt miljövänliga. Panasonic 1x4. Komfort året om Med 30 års erfarenhet av den nordeuropeiska marknaden har Panasonic utvecklat specifika tekniker som uppfyller de olika behoven på området. Våra värmepumpar hör till de mest effektiva och omfattande alternativen till traditionella värme- och kylsystem. Med en installation får du ett idealiskt Inomhusklimat året runt uppvärmning, eller kylning beroende på väder. Tack vare värmepumpen får du också en ren och behaglig Inomhusluft, tack vare den effektiva luftrenaren. Vår Sommar Höst Vinter 12

13 NYHET HUSHÅLL Luft-luftvärmepumpar för behagligt inomhusklimat året runt EFFEKTIVITET ÅRET RUNT SCOP SEER A+++ Väggmonterad Heatcharge Inverter+ Energy Charge System Med Heatcharge-serien tar Panasonic värmepumpstekniken till en helt ny nivå. Modellen har högsta energiklass A+++ och erbjuder maximal komfort och energibesparing. Denna kraftfulla luftvärmepump är utvecklad för bostäder och klimat som ställer extremt höga krav på värmesystemet. Heatcharge har det kraftigaste luftflödet på marknaden och har även en revolutionerande lagringsteknik som tar till vara och lagrar värme från kompressorn. Detta bidrar till en skönare och effektivare uppvärmning. Resultatet är vår mest pålitliga och kraftfulla värmepump någonsin. EFFEKTIVITET ÅRET RUNT SCOP SEER A+++ A++ Väggmonterad Flagship Inverter+ Panasonic Flagship-serien är tack vare sin enastående prestanda och sin tillförlitlighet, en av nordens mest sålda värmepumpar. Dess effektivitet bidrar till att snabbt ge och bibehålla ett behagligt inomhusklimat även vid en utomhustemperatur på ner till -30 C. Med sin A+++ klassificering bidrar den till en betydande sänkning av husets uppvärmningskostnader. Panasonic Flagship är utmärkt för utbyte av en äldre värmepump eller andra kostsamma värmesystem. Flagship ökar energibesparingar och har bekvämare funktioner så som internetstyrning och luftrengöringssystem. EFFEKTIVITET ÅRET RUNT SCOP SEER A++ A+++ Väggmonterad Etherea Inverter+ Genom Econavi- och invertertekniken erbjuder Etherea en hög effektivitet, stor energibesparing och maximal komfort. Ethereas tysta läge och kraftfulla luftflöde gör inomhusmiljön behaglig att vistas i samtidigt som Econavi-tekniken med solljussensor justerar automatiskt temperaturen i ditt hem utan onödig energiåtgång. De flexibla anslutningsmöjligheterna underlättar även kontroll av din värmepump från exempelvis din mobiltelefon. Etherea passar utmärkt för hem, fritidshus och garage. EFFEKTIVITET ÅRET RUNT SCOP SEER A A+ CE inverter-modeller CE-serien är effektiva och tillförlitliga året runt. CE modellerna har blivit prisade för sitt enkla handhavande, sin effektivitet vid uppvärmning och kylning och för dess stilrena design. CE modellernas effektivitet och höga luftgenomströmning bidrar till att snabbt ge och bibehålla ett behagligt inomhusklimat även vid en utomhustemperatur på ner till -20 C. Golvmodell Inverter+ Panasonics Golvmodell är speciellt framtagna för miljöer där det kan vara svårt att placera en traditionell värmepump uppe på en vägg. Passar utmärkt i fritidshus där den kan lätt placeras under ett fönster. Underhållsvärme C kan fås genom att koppla den mot vår IR fjärrstyrning för att undvika frysskador i fritidshuset. Dubbla luftriktare kan fördela värme/kylflödet både uppåt och nedåt beroende på behov. 13

14 HÖGRE EFFEKTIVITET ENKLA OCH DUBBLA KOLVAR R410A KÖLDMEDIUM KOMPAKT FORMAT ROTARY INVERTER COMPRESSOR Nya Panasonic R2 rotationskompressor Vi har bidragit till att göra världen till en skönare plats sedan Panasonics rotationskompressor för klimatsystem har installeras i de mest krävande miljöer runt om i världen. Den är konstruerad för att tåla extrema förhållanden och fungerar stabilt med högsta prestanda och effektivitet i alla lägen. Panasonic - världens största tillverkare av rotationskompressorer Hur kan Panasonic R2 rotationskompressor vara så effektiv? 1. Högeffektiv motor En motor i högvärdigt kiselstål uppfyller marknadens hårdaste krav på effektivitet. 2. Oljepump med förbättrad smörjning En större oljebehållare och en oljepump med högre kapacitet ger överlägsen smörjning. 3. Ackumulator för köldmedium med högre kapacitet Den större ackumulatorn rymmer stora mängder köldmedium, vilket behövs vid längre installationer. 14

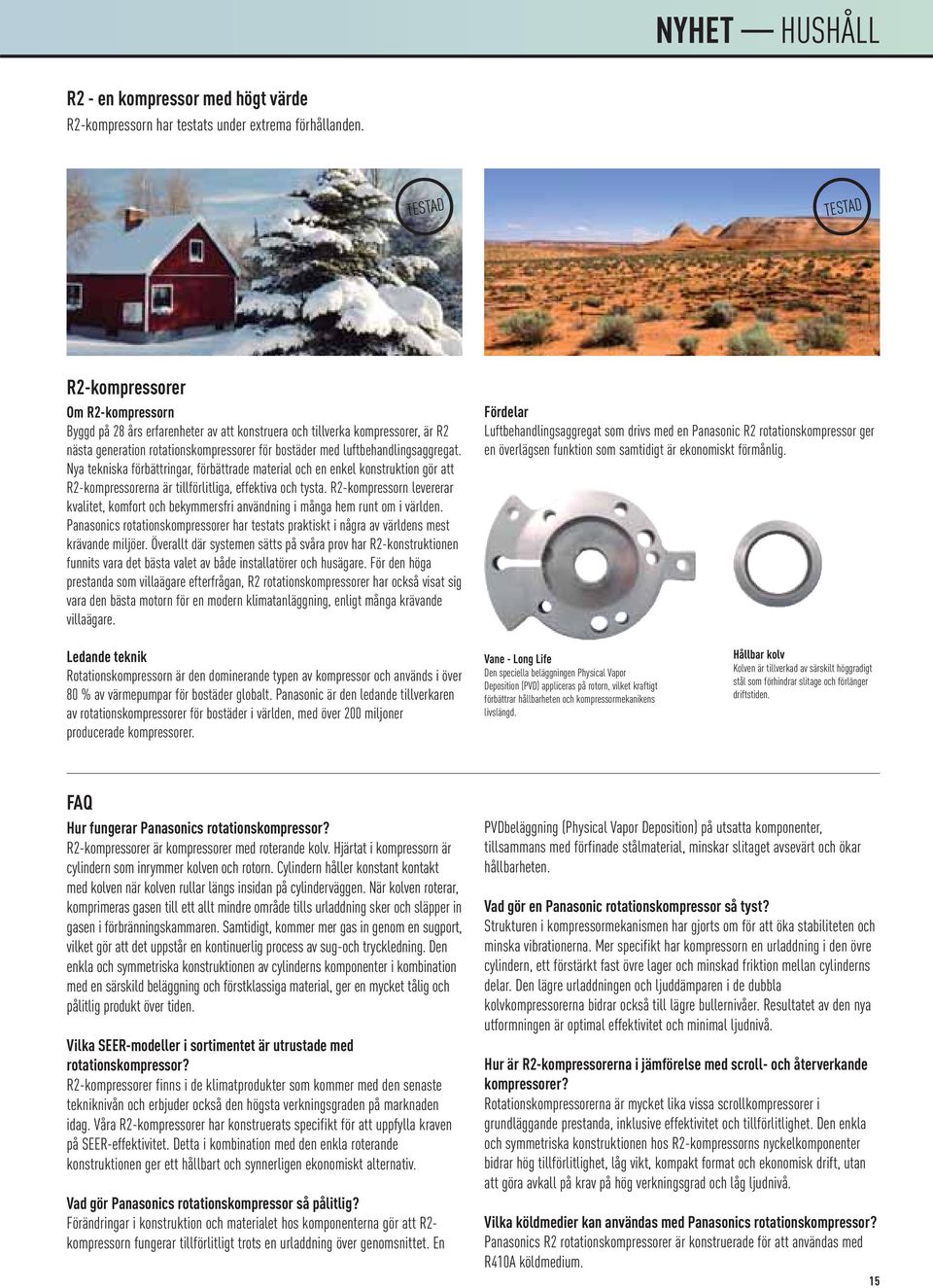

15 NYHET HUSHÅLL R2 - en kompressor med högt värde R2-kompressorn har testats under extrema förhållanden. TESTAD TESTAD R2-kompressorer Om R2-kompressorn Byggd på 28 års erfarenheter av att konstruera och tillverka kompressorer, är R2 nästa generation rotationskompressorer för bostäder med luftbehandlingsaggregat. Nya tekniska förbättringar, förbättrade material och en enkel konstruktion gör att R2-kompressorerna är tillförlitliga, effektiva och tysta. R2-kompressorn levererar kvalitet, komfort och bekymmersfri användning i många hem runt om i världen. Panasonics rotationskompressorer har testats praktiskt i några av världens mest krävande miljöer. Överallt där systemen sätts på svåra prov har R2-konstruktionen funnits vara det bästa valet av både installatörer och husägare. För den höga prestanda som villaägare efterfrågan, R2 rotationskompressorer har också visat sig vara den bästa motorn för en modern klimatanläggning, enligt många krävande villaägare. Fördelar Luftbehandlingsaggregat som drivs med en Panasonic R2 rotationskompressor ger en överlägsen funktion som samtidigt är ekonomiskt förmånlig. Ledande teknik Rotationskompressorn är den dominerande typen av kompressor och används i över 80 % av värmepumpar för bostäder globalt. Panasonic är den ledande tillverkaren av rotationskompressorer för bostäder i världen, med över 200 miljoner producerade kompressorer. Vane - Long Life Den speciella beläggningen Physical Vapor Deposition (PVD) appliceras på rotorn, vilket kraftigt förbättrar hållbarheten och kompressormekanikens livslängd. Hållbar kolv Kolven är tillverkad av särskilt höggradigt stål som förhindrar slitage och förlänger driftstiden. FAQ Hur fungerar Panasonics rotationskompressor? R2-kompressorer är kompressorer med roterande kolv. Hjärtat i kompressorn är cylindern som inrymmer kolven och rotorn. Cylindern håller konstant kontakt med kolven när kolven rullar längs insidan på cylinderväggen. När kolven roterar, komprimeras gasen till ett allt mindre område tills urladdning sker och släpper in gasen i förbränningskammaren. Samtidigt, kommer mer gas in genom en sugport, vilket gör att det uppstår en kontinuerlig process av sug-och tryckledning. Den enkla och symmetriska konstruktionen av cylinderns komponenter i kombination med en särskild beläggning och förstklassiga material, ger en mycket tålig och pålitlig produkt över tiden. Vilka SEER-modeller i sortimentet är utrustade med rotationskompressor? R2-kompressorer finns i de klimatprodukter som kommer med den senaste tekniknivån och erbjuder också den högsta verkningsgraden på marknaden idag. Våra R2-kompressorer har konstruerats specifikt för att uppfylla kraven på SEER-effektivitet. Detta i kombination med den enkla roterande konstruktionen ger ett hållbart och synnerligen ekonomiskt alternativ. Vad gör Panasonics rotationskompressor så pålitlig? Förändringar i konstruktion och materialet hos komponenterna gör att R2- kompressorn fungerar tillförlitligt trots en urladdning över genomsnittet. En PVDbeläggning (Physical Vapor Deposition) på utsatta komponenter, tillsammans med förfinade stålmaterial, minskar slitaget avsevärt och ökar hållbarheten. Vad gör en Panasonic rotationskompressor så tyst? Strukturen i kompressormekanismen har gjorts om för att öka stabiliteten och minska vibrationerna. Mer specifikt har kompressorn en urladdning i den övre cylindern, ett förstärkt fast övre lager och minskad friktion mellan cylinderns delar. Den lägre urladdningen och ljuddämparen i de dubbla kolvkompressorerna bidrar också till lägre bullernivåer. Resultatet av den nya utformningen är optimal effektivitet och minimal ljudnivå. Hur är R2-kompressorerna i jämförelse med scroll- och återverkande kompressorer? Rotationskompressorerna är mycket lika vissa scrollkompressorer i grundläggande prestanda, inklusive effektivitet och tillförlitlighet. Den enkla och symmetriska konstruktionen hos R2-kompressorns nyckelkomponenter bidrar hög tillförlitlighet, låg vikt, kompakt format och ekonomisk drift, utan att göra avkall på krav på hög verkningsgrad och låg ljudnivå. Vilka köldmedier kan användas med Panasonics rotationskompressor? Panasonics R2 rotationskompressorer är konstruerade för att användas med R410A köldmedium. 15

16 EFFEKTIVITET ÅRET RUNT SCOP SEER A+++ Intelligent Mikroprocessor Nya Heatcharge kraft och effektivitet Värmedrift power and efficiency Heatcharge lagringssystem. Enheten kan lagra värme vilket ger stabil och snabb värmedrift Econavi-teknik med solljussensorer ger maximal effektivitet och behagligt inomhusklimat Nanoe-G luftreningssystem tar bort 99 % av alla luftburna och vidhäftande mögel, virus och bakterier Kraftfullare luftflöde för att snabbare uppnå önskad temperatur Panasonic utvecklar en helt ny produktlinje med värmepumpar i energiklass A+++ Som en effekt av Kyoto-protokollet har EU satt upp en mycket krävande målsättning för reduktion av växthuseffekterna. Före år 2020 ska samtliga EU s medlemsstater ha uppnått följande mått: Utsläppen av växthusgaser ska ha reducerats med 20 % jämfört med 1990 års nivåer Andelen förnybara energikällor ska ha ökat med 20 % Energikonsumtionen generellt ska ha minskat med 20 % DC-Inverter 16

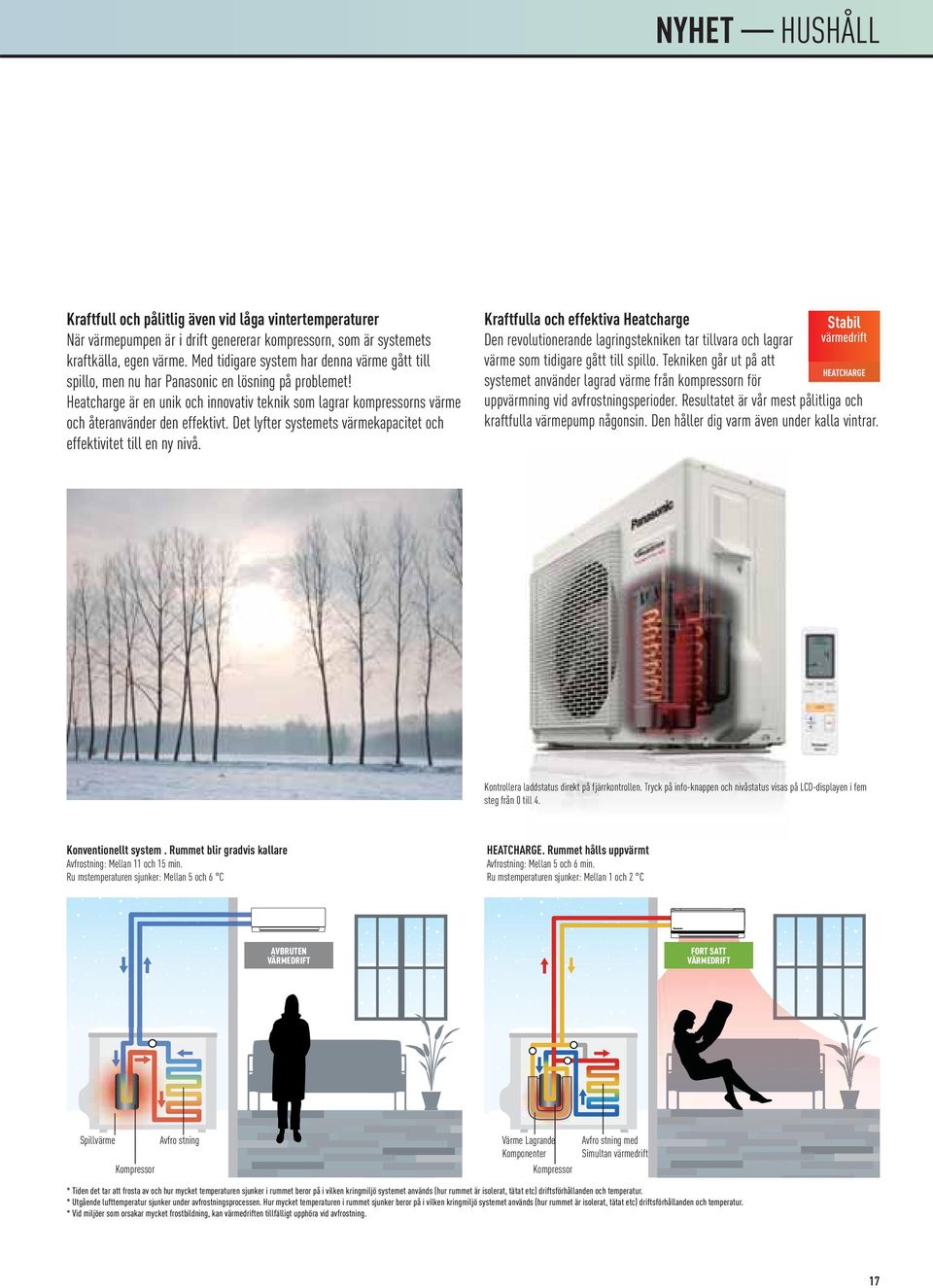

17 NYHET HUSHÅLL Kraftfull och pålitlig även vid låga vintertemperaturer När värmepumpen är i drift genererar kompressorn, som är systemets kraftkälla, egen värme. Med tidigare system har denna värme gått till spillo, men nu har Panasonic en lösning på problemet! Heatcharge är en unik och innovativ teknik som lagrar kompressorns värme och återanvänder den effektivt. Det lyfter systemets värmekapacitet och effektivitet till en ny nivå. Kraftfulla och effektiva Heatcharge Den revolutionerande lagringstekniken tar tillvara och lagrar värme som tidigare gått till spillo. Tekniken går ut på att systemet använder lagrad värme från kompressorn för Stabil värmedrift HEATCHARGE uppvärmning vid avfrostningsperioder. Resultatet är vår mest pålitliga och kraftfulla värmepump någonsin. Den håller dig varm även under kalla vintrar. Kontrollera laddstatus direkt på fjärrkontrollen. Tryck på info-knappen och nivåstatus visas på LCD-displayen i fem steg från 0 till 4. Konventionellt system. Rummet blir gradvis kallare Avfrostning: Mellan 11 och 15 min. Ru mstemperaturen sjunker: Mellan 5 och 6 C HEATCHARGE. Rummet hålls uppvärmt Avfrostning: Mellan 5 och 6 min. Ru mstemperaturen sjunker: Mellan 1 och 2 C AVBRUTEN VÄRMEDRIFT FORT SATT VÄRMEDRIFT Spillvärme Kompressor Avfro stning Värme Lagrande Komponenter Kompressor Avfro stning med Simultan värmedrift * Tiden det tar att frosta av och hur mycket temperaturen sjunker i rummet beror på i vilken kringmiljö systemet används (hur rummet är isolerat, tätat etc) driftsförhållanden och temperatur. * Utgående lufttemperatur sjunker under avfrostningsprocessen. Hur mycket temperaturen i rummet sjunker beror på i vilken kringmiljö systemet används (hur rummet är isolerat, tätat etc) driftsförhållanden och temperatur. * Vid miljöer som orsakar mycket frostbildning, kan värmedriften tillfälligt upphöra vid avfrostning. 17

18 Enastående uppvärmningskapacitet Mycket kraftfull startvärmning med ca 50 C varmluft Lagrad värme används för snabb uppvärmning när systemet sätts i drift. Tidigare kunde det ta en stund, men med Heatcharge kommer effekten mycket snabbare. * Gäller CS-VZ9SKE. * Testat i Panasonics miljörum, utomhustemperatur 7 C, Inomhustemperatur 11 C, vald temperatur 23 C eller högre. * Vid drift med kraftfull effekt när systemet startas igen efter att ha varit avstängt i 8 timmar. * Utgångsluftens temperatur och tiden det tar kan variera beroende på i vilken kringmiljö enheten används samt driftsförhållandena. Traditionell uppvärmning När systemet är i drift genereras värme inuti kompressorn. Kompressor Heatcharge Värmen som genereras av kompressorn lagras i systemet och används för att värma köldmediet, vilket ökar systemets värmekapacitet. Heatcharge-enheten Kompressorn packas in och utgående värme lagras i systemet. Heatcharge-Tanken Spillvärme från kompressorn lagras. Värmeväxlare Lagrad värme omvandlas till energi. Kompressor Värme går förlorad i atmosfären. Spillvärme används effektivt för att ladda systemet. 18

19 NYHET HUSHÅLL MAXIMALT LUFTFLÖDE Stabil uppvärmning med mindre temperaturväxlingar Den lagrade värmen bidrar till en jämnare och stabilare uppvärmning. Ett problem med konventionella värmepumpar är att de vid avfrostning av utomhusenheten, kan upphöra att förse rummet med varmluft, med resultatet att temperaturen i rummet sjunker. Genom att använda lagrad värme kan man komma runt detta problem. Avancerade luftutsläpp skickar luften exakt dit du vill ha den En mer avancerad flödeskontroll med dubbla luftriktare och separata klaffar höger/vänster som styrs av en växeldrift. Luftflödet kan ställas in flexibelt så att varm luft blåser just till de ytor som behöver det bäst. Lösning med single-split En inomhusenhet är ansluten till en utomhusenhet. Inomhusenheten är placerad i huvudentrén och värmer hela huset. Vänster/höger Koncentrerad luftriktning Luftflöde rakt framåt Pendlande luftflöde Separata vänster/höger klaffar Separata rörelser för en mer exakt styrning av luftflödet Luftflödet pressas samman m (Vid uppvärmning) 6 Stora luftriktare När värmepumpen startas trycks klaffen långt ut och vrids till en optimal vinkel för ett så kraftfullt luftflöde som möjligt. Värmepumpar med dubbla rörelser: Två klaffar pressar samman luftflödet så luften blåser längre och snabbare. 1. Tvättstuga 2. Entré 3. Kök/Matrum 4. Badrum 5. Allrum 6. Sovrum 6 Vet du hur avfrostningen fungerar? Vid uppvärmning skickas kall luft ut i det fria. I en miljö där utomhustemperaturen är låg kan under vissa omständigheter frost bildas på utomhusenhetens värmeväxlare. Avfrostningsfunktionen En vanlig värmepump kan inte både driva uppvärmningen och smälta frostbildningarna samtidigt, vilket normalt får till följd att uppvärmningen tillfälligt upphör medan systemet frostar av. ECO-uppvärmning förhindrar kraftförluster vid stabil drift Med hjälp av lagrad värme kan energiförlust undvikas. När Inomhustemperaturen är stabil i ett rum som värms av en traditionell värmepump, slår termostaten ifrån och kompressorn slutar arbeta. När sedan kompressorn startar igen drar den extra energi, vilket kan undvikas med hjälp av Heatcharge-tekniken. Konstruerad för att ge optimalt luftflöde vid både kylning och uppvärmning Effekt vid golvuppvärmning: Vid uppvärmning styrs varmluften mot golvet. Vid golvet sprids värmen och stiger upp mot taket och ger hela rummet en behaglig värme. Duscheffekt vid kylning: Vid kylning blåser luften mot innertaket. När det sedan faller ner mot golvet får hela rummet en behaglig kylning. Luftflödet riktas nedåt Varma fötter är mer behagligt än en luftstråle direkt i ansiktet. Luftflödet riktas uppåt Sval luft blåser inte direkt nedåt, för att undvika kalla händer och fötter. 19

20 EFFEKTIVITET ÅRET RUNT SCOP SEER A+++ A++ Nya Flagship. Bättre verkningsgrad Bättre SCOP och SEER Hög verkningsgrad och hög ROI Bästa SCOP i sin kategori Bästa kapacitet vid -15 C Bästa luftflöde Testad vid -30 C Låg ljudeffekt på inomhusenheterna. Endast 18 db(a) På de gamla enheterna sitter strömförsörjningen på utomhusenheten. Flagship kan drivas antingen av utomhus- eller inomhusenheten. Installatören kan välja. 20

21 NYHET HUSHÅLL Hög verkningsgrad och stor besparing Förhållanden Årligt behov Malmö Borås Stockholm Luleå Årligt energibehov i kwh Årlig energibesparing efter byte till HZ SEK SEK SEK SEK Årlig energiför (i kwh) % BESPARING 0 Malmö Borås Stockholm Luleå Direkt elvärme E9CKP5. Ny värmepump HZ9RKE års värmepump Vi blir mer miljövänliga R32 NYTT MILJÖVÄNLIGT KÖLDMEDIUM Vi arbetar ständigt för att minska våran miljöpåverkan. Genom nya tekniker utvecklar vi våra produkter för att göra dem mer hållbara och miljövänliga. I samband med nya regler gällande köldmediers påverkan på den globala uppvärmningen (GWP) har vi tagit utvecklingen av våra värmepumpar ytterligare ett steg. Främst när det kommer till minskad miljöpåverkan och även ökad energieffektivitet. Våra värmepumpar som innehåller det nya köldmediet R32 visar en drastisk minskning av värdet Global Warming Potential (GWP) jämfört med andra köldmedier. Jämför vi GWP-värdet mellan R410A och R32 så har värdet reducerats till en tredjedel. Köldmediet R32 har helt klart en mindre miljöpåverkan än någonsin. Ett viktigt steg i rätt riktning för att minska växthusgaserna. R32 är även ett enkomponents köldmedium vilket gör det lätt att återvinna. Bidra till en grönare omgivning och sänk dina kostnader Genom att uppdatera eller byta ut det befintliga värmesystemet till en ny Panasonic värmepump görs en god gärning både för miljön och för plånboken. Minskad GWP och ökad energieffektivitet är bidragande till en grönare planet men innebär även lägre energikostnader. Två punkter som vi på Panasonic lägger stor vikt på. Vi hoppas att fler företag och människor börjar använda R32 för miljöns skull. Köldmediet R32 är även skonsamt för systemets kompressor vilket ökar värmepumpens livslängd. 3,50 3,00 2,50 2,00 1,50 1,00 0, % +4 % 3,25 3,08 2,80 2, % % % 0, , R410A Kylprestanda (kw) COP Laddning (kg) GWP Motsv. CO 2 -utsläpp R32 21

22 Solljusdetektering Econavi-teknik Att miljöanpassa sitt boende behöver inte betyda att man måste dra ner på kraven på en skön inomhusmiljö. Inverter-kontrollen gör att du kan fortsätta njuta av en fräsch och behaglig inomhusluft samtidigt som du halverar energifören. Med det nya Econavi-systemet kan dessutom ytterligare besparingar göras samtidigt som den nya Nanoe-G-tekniken hjälper till att rena både luften och miljön runt omkring. Sammantaget visar de tekniska landvinningarna Panasonics inställning till hur man använder sina kunskaper för att förbättra sin tillvaro - och hur man skapar ett bekvämt boende samtidigt som man visar omtanke om miljön. Ny solljussensor (vid värmedrift) Econavi-systemet känner av förändringar i solljusets intensitet i rummet och bedömer om det är soligt, mulet eller natt. Fören anpassas och reduceras när det är soligt. När vädret ändras från mulet/mörkt till soligt kommer Econavi-sensorerna att känna av en högre ljusintensitet och skicka signaler om att uppvärmningseffekten kan minskas. Om effekten inte justeras används energin i onödan. Econavi-tekniken känner av om systemet förbrukar energi i onödan och reducerar uppvärmningseffekten med vad som skulle motsvara en sänkning av 1 C. Mulet Avläsning Reducerad energiförlust Ny solljussensor (vid kyldrift) Econavi-systemet känner av förändringar i solljusets intensitet i rummet och bedömer om det är soligt, mulet eller natt. Fören anpassas och reduceras när det inte är soligt. När vädret ändras från soligt till mulet/mörkt kommer Econavi-sensorerna att känna av en lägre ljusintensitet och skicka signaler om att kyleffekten kan minskas. Om kyleffekten inte justeras används energin i onödan. Econavitekniken känner av om systemet förbrukar energi i onödan och reducerar kyleffekten med vad som skulle motsvara en höjning av 1 C. Soligt Avläsning Reducerad energiförlust ENERGIFÖRLUST! REDUCERAD ENERGIFÖRLUST ENERGIFÖRLUST! REDUCERAD ENERGIFÖRLUST Inställd temperatur 26 C Inställd temperatur 26 C Inställd temperatur 25 C Inställd temperatur 23 C Inställd temperatur 23 C Inställd temperatur 24 C Econavi aktiveras när det är mulet/ mörkt. Econavi känner av och minskar uppvärmningseffekten. Reducerar uppvärmningseffekten med vad som skulle ha krävts för att sänka temperaturen med 1 C. Econavi aktiveras när det är soligt. Econavi känner av och minskar kyleffekten. Reducerar kyleffekten med vad som skulle ha krävts för att höja temperaturen med 1 C. 22

23 NYHET HUSHÅLL Inverter-teknik. Flexibiliteten är hemligheten Panasonics Inverter-system är flexibla och kan variera kompressorns rotationshastighet. Detta gör det möjligt att använda mindre energi för att hålla inställd temperatur, samtidigt som det går att snabbt få svalka rummet vid uppstart. Resultatet är ett behagligare inomhusklimat med större energibesparingar. Behaglig inomhustemperatur Invertersystemets breda effektområde bidrar till en exakt kontroll av inomhustemperaturen i flera olika rum. Fördelarna med ett Inverter-system. Jämförelse mellan system med och utan Inverter-teknik. UTAN INVERTER 100% 100% 100% 100% 0,85 kw 3,50 kw 4,00 kw 0% 200% 3,5 kw INVERTER 100% 0% 200% 0 kw 100% 0% 200% 3,5 kw 100% 0% 200% 0 kw 100% Minsta möjliga effekt Kompressorn i läge SLOW Systemet kan gå runt på mycket låg effekt för att spara energi... Mellanläge Vid normal funktion Illustrationen visar det breda effektområdet hos en 1,5 HK Inverter-modell vid kyldrift. Maximal effekt Kompressorn i läge HIGH Vid behov kan systemet utnyttja hela sin effekt. 0% 200% 3,9 kw 0% 200% 0,85 kw 0% 200% 0,85 kw 0% 200% 0,85 kw UTAN INVERTER Tar längre tid för att uppnå en behaglig temperatur. Temperaturen pendlar mellan värme och kyla och har svårt att stabiliseras. Omväxlande stigande och fallande temperatur leder till ökad energiför. INVERTER Uppnår snabbt en behaglig temperatur. Justerar hastigheten och arbetar därför mer ekonomiskt. Håller temperaturen behaglig hela tiden. Enastående energibesparingar med hjälp av Inverter-tekniken. Minskad energiför. Panasonics värmepumpar har konstruerats för enastående energibesparingar och högsta prestanda samtidigt som inomhusklimatet blir behagligt och skönt året runt. Just i uppstartfasen behöver systemet extra kraft för att komma upp i rätt temperatur. Därefter krävs mindre kraft för att underhålla temperaturen. Ett konventionellt system utan Inverter-teknik har bara ett driftläge och systemets kompressor växlar mellan att vara avslagen och att gå för fullt. Resultatet är att skiftningarna i temperatur blir större och därmed onödig energiför. Panasonics system tillämpar Inverterteknik vilket bland annat gör att hastigheten och belastningen av kompressorn kan variera. Snabb komfort Panasonics värmepumpar med Inverterteknik kan arbeta med hög belastning, vilket gör att ett rum kan kylas 1,5 gånger snabbare och värmas upp 4 gånger snabbare än med system utan Inverterteknik. Jämförelse av tid för kylning Start - temperatur Inställd temperatur Snabb 1,5 Gånger snabbare * Modell utan Inverter Inverter-modell * 1,5 HK Inverter-system jämfört med system utan Inverter. Utomhustemperatur: 35 C; inställd temperatur: 25 C Jämförelse av tid för uppvärmning Snabb Inställd temperatur Start - temperatur Ungefär 4* Gånger snabbare Inverter-modell Modell utan Inverter * 1,0 HK Inverter-system jämfört med system utan inverter. Utomhustemperatur: 2 C; inställd temperatur: 25 C Tyst omgivning och avkopplande atmosfär 18 db(a) Vi har lyckats göra en av marknadens tystaste luftkonditioneringar. Panasonics Inverter har reducerat ljudnivån inomhus eftersom den ständigt varierar sin uteffekt för att möjliggöra en mer exakt temperaturreglering. Tyst läge minskar ljudnivån till låga 18 db(a)* för en god nattsömn Så tyst som ljudet av bladen på ett träd Supertyst fläkt 18 db(a) SUPER QUIET Ljudnivån är 5 db(a) lägre än vid normal drift 18 db(a) 47 db(a) 20 db 40 db Så tyst som ett bibliotek Förhindrar frysskador SUMMER HOUSE Nydesignad fjärrkontroll Panasonic har infört en ny fjärrkontroll för att förbättra prestandan, öka komforten och för att leverera maximal besparing. Större fjärrkontroll, större skärm och enklare att förstå. Perfekt fuktkontroll MILD DRY Kyldrift med Mild Dry Med kyldriften i läge Mild Dry bibehålls en högre luftfuktighet vilket kan kännas skönare. Skillnaden mot ett normalt system är upp till 10 % högre luftfuktighet. Heatcharge, Flagship: I tyst läge under kyldrift med låg fläkthastighet. Innan kyldrift Konventionell kyldrift Sänker temperaturen i rummet samtidigt som hög luftfuktighet kan bibehållas. Mild Dry Kyldrift 23

24 Styrning och anslutbarhet Panasonic erbjuder sina kunder den senaste tekniken, speciellt utformad för att säkerställa att våra luftkonditioneringssystem ger maximal prestanda. Vi är medvetna om vikten av både styr- och anslutningsmöjligheter och erbjuder därför bästa komfort till lägsta pris. Var som helst i världen kan du hantera luftkonditioneringen korrekt och utföra omfattande övervaknings- och styråtgärder, med all den funktionalitet som fjärrstyrningen ger, tack vare de internetapplikationer som Panasonic har skapat för dig. System för smarta hem Med Verisure blir din Panasonic värmepump ännu smartare Som exklusiv tillverkare av värmepumpar, ingår Panasonic i Verisures system för det uppkopplade smarta hemmet. Det första konkreta resultatet av samarbetet är en helt integrerad lösning av Panasonics luft/luft-värmepumpar och Verisures väletablerade plattform för det smarta hemmet. Lösningen innebär att värmepumparna kopplas samman med flera tjänster för det smarta hemmet. Därmed får användare kontroll på sina energisystem, säkerhetslösningar och ochra funktioner som det uppkopplade smarta hemmet omfattar. Alla funktioner hanteras enkelt via Verisure App. Läs mer på och Styr och håll koll på din värmepump på distans Ladda ner Verisure App på App Store, Google Play eller Windows Store. Stäng av och sätt på värmepumpen Ställ in önskad temperatur Ställ in fläkthastighet och styr luftriktning Välj mode (heat, cool, dry, fan, heat+8, auto) Integrera med Verisures system för smarta hem Om du även har Verisures larmsystem i ditt hem kan du effektivisera din uppvärmning ytterligare. Via rökdetektorn får du t. ex. information om temperatur- och fuktighetsnivån i husets olika rum, vilket ger högre komfort och bättre kontroll över familjens energibehov. Få bättre kontroll på din energiför. Nya funktioner lanseras löpoche i Verisure App. Inom kort kommer en uppdatering som gör att du kan jämföra din energiför över tid. Klar för internetstyrning TILLVAL INTERNETSTYRNING Internet Control (Android eller ios) eller en uppkopplad dator. Vad är internetstyrning? Internetstyrning är nästa generationens kontrollsystem, som ger dig ett enkelt och smart sätt att styra luftkonditionering och värmepump i ditt hem, var du än befinner dig. Allt du behöver är en smartphone eller surfplatta Enkel installation Anslut enheten för internetstyrning till klimatsystemet eller värmepumpen med den medföljande kabeln och koppla den sedan till din WiFi-access. Inga servrar, inga adaptrar, inga kablar. Bara en liten box som kopplas in i närheten av klimatsystemets inomhusdel. Och så förstås din smartphone, surfplatta eller dator. Referens: PAW-IR-WIFI-1 IntesisHome IS-IR-WIFI-1 är en liten och enkel enhet att installera och ger anslutning till IntesisHome programmet samt ansluter till ditt klimatsystem via Infrarött ljus (IR). Enheten aktiverar styrning av Panasonics RAC-enheter utan CN-CNT-anslutning (RE, UE, GFE och Free Multi-linjer). Några av fördelarna med IntesisHome: Slå på AC-anläggningen innan du kommer hem Få reda på den aktuella temperaturen i ditt hem när som helst Växla program om användaren kommer att komma hem senare Stänga av enheten även om du lämnade den påslagen när du gick hemifrån Programmera AC-anläggningen med ett kalenderprogram på ett enkelt och intuitivt sätt Flera språk finns att välja mellan Spara pengar utan försämrad komfort Uppdateringar direkt i systemet IntesisHome när inställningarna ändras med den trådlösa fjärrkontrollen Med IntesisHome kan du styra: Sommarstuge-funktion är tillgänglig. Start och stopp av inomhusenheten Ändra driftläge (värme, kyla, fläkt, automatik el. avfuktning) Ändra fläkthastighet Ändra luftriktarens läge Se rumstemperaturen Styra börvärdet för temperaturen Scenarion och tidsstyrning Kalenderprogram Och mycket mer... 24

25 NYHET HUSHÅLL Enkel styrning via fastighetssystem ANSLUTBARHET Anslutbarhet. Styrning via fastighetssystem Flexibla anslutningsmöjligheter till ditt KNX/EnOcean/Modbus-projekt med full överblick och kontroll av alla funktioner och parametrar Referens: PAW-AC-KNX-1i Det nya KNX-gränssnittet gör det möjligt att följa och kontrollera funktionsparametrar i KNX-installationer. Kompakt format Snabb installation och möjlighet till dold installation Ingen extern strömförsörjning behövs Direktanslutning till värmepumpen (split eller multisplit) Fullt driftskompatibel med KNX. Kontroll och övervakning av interna variabler, felkoder och signaler i inomhusenheten, från sensorer eller gateways Använd värden från värmepumpens omgivande temperatur eller den temperatur som uppmätts av en KNX-givare eller termostat Värmepumpen kan kontrolleras samtidigt med fjärrkontrollen eller med hjälp av KNX-kontroller Avancerade kontrollfunktioner: använd den som en styrenhet i ett rum 4 digitala ingångar. De fungerar som vanliga KNXingångar samt för att styra värmepumpen direkt EnOcean-kontakt EnOcean-fjärr Kortnyckel Rörelsedetektor Referens: PAW-AC-ENO-1i Det nya EnOcean-gränssnittet gör det möjligt att följa och kontrollera funktionsparametrar i EnOcean-installationer. Kompakt format Snabb installation och möjlighet till dold installation Ingen extern strömförsörjning behövs Direktanslutning till värmepumpen (split) Fullt driftskompatibel med EnOcean. Kontroll och övervakning av interna variabler, felkoder och signaler i inomhusenheten, från sensorer eller gateways Använd värden från värmepumpens omgivande temperatur eller den temperatur som uppmätts av en EnOcean-givare eller termostat Värmepumpen kan kontrolleras samtidigt med fjärrkontrollen eller med hjälp av EnOcean-kontroller Avancerade kontrollfunktioner: använd den som en styrenhet i ett rum 4 digitala ingångar. De fungerar som vanliga EnOceaningångar samt för att styra värmepumpen direkt Referens: PAW-AC-MBS-1 Det nya Modbus-gränssnittet gör det möjligt att följa och kontrollera funktionsparametrar i Modbus-installationer. Kompakt format Snabb installation och möjlighet till dold installation Ingen extern strömförsörjning behövs Direktanslutning till värmepumpen (split eller multisplit) Fullt driftskompatibel med Modbus. Kontroll och övervakning av interna variabler, felkoder och signaler i inomhusenheten, från sensorer eller gateways Använd värden från värmepumpens omgivande temperatur eller den temperatur som uppmätts av en Modbus-givare eller termostat Värmepumpen kan kontrolleras samtidigt med fjärrkontrollen eller med hjälp av Modbus-kontroller Avancerade kontrollfunktioner: använd den som en styrenhet i ett rum 4 digitala ingångar. De fungerar som vanliga Modbusingångar samt för att styra värmepumpen direkt Torrkontakt med ytterligare PCB:PAW-AC-DIO ENKEL ANSLUTNING Referens: PAW-AC-BAC-1 Gränssnittet möjliggör en fullständig och naturlig integrering av Panasonics luftkonditioneringar med antingen BACnet IP- eller MS/ TP-nätverk. En snabb installation med möjlighet för en dold installation Yttre strömförsörjning behövs inte Direkt anslutning till inomhusenheten Total kontroll och övervakning. Tillgång till det verkliga tillståndet för luftkonditioneringens interna variabler Tillåter samtidig användning av BACnet med trådlösa och trådbundna fjärrkontroller. Referens: PAW-AC-DIO PÅ/AV gränssnitt med isolerade kontakter. Panasonic har för hotelltillämpningar utvecklat ett kretskort med isolerade kontakter som fungerar med Etherea, RE, UE och YE inomhusenheter för att på ett enkelt sätt kunna styra enheten centralt. PÅ/AV-signal från tredje parts styrsystem Kretskortet ansluts till CN-RMT-porten på inomhusenhetens kretskort Modellnamn Gränssnitt Modellnamn Gränssnitt PA-AC-WIFI-1 Gränssnitt för IntesisHome för Etherea, Heatcharge och Flagship, med full kommunikation PAW-AC-BAC-1 Gränssnitt för BacNet (Etherea, 4-vägs 60x60 kassett och lågt statiskt tryck) PAW-IR-WIFI-1 Gränssnitt för IntesisHome via infraröd givare, endast från-, tillkoppling och temperaturinställning PAW-AC-HEAT-1 Kretskort för enbart uppvärmning för Etherea, 4-vägs 60x60 kassett och lågt statiskt tryck PAW-AC-ENO-1i Gränssnitt för En-ocean (Etherea, 4-vägs 60x60 kassett och lågt statiskt tryck) PAW-AC-DIO Kretskort for väggmonterade enheter med isolerade kontakter, av/på, felmeddelande (alla väggmonterade QKE) PAW-AC-KNX-1i Gränssnitt för KNX (Etherea, 4-vägs 60x60 kassett och lågt statiskt tryck) PAW-SMSCONTROL Styrning för Etherea, Flagship och Heatcharge via SMS (kräver extra SIM-kort) PAW-AC-MBS-1 Gränssnitt för Modbus (Etherea, 4-vägs 60x60 kassett och lågt statiskt tryck) PAW-VBOX-KIT Styrning för Etherea, Flagship och Heatcharge 25

26 Ett komplett sortiment för nordiska hushåll 1x1 3,20 kw 4,50 kw 5,60 kw Väggmonterad VZ Heatcharge Inverter+ Energy Charge System NYHET CS-VZ9SKE CS-VZ12SKE Väggmonterad VE Heatcharge Inverter+ Energy Charge System CS-VE9NKE CS-VE12NKE Väggmonterad Flagship Inverter+ NYHET CS-HZ9RKE CS-HZ12RKE Väggmonterad Etherea Inverter+ Vit CS-NE9PKE-1 CS-NE12PKE Väggmonterad CE Inverter CS-CE9PKE CS-CE12PKE Golvmodell Inverter+ Väggmonterad Etherea Inverter+ Vit Europeiska CS-E9PFE-2 CS-E12PFE-2 CS-E7QKEW CS-E9QKEW (3,60 kw) CS-E12QKEW CS-E15QKEW Free Multi 3,2 till 5,6 kw 3,2 till 6,4 kw 4,5 till 9,0 kw 4,5 till 11,0 kw 4,5 till 13,6 kw 4,5 till 17,5 kw Utomhusenhet //Inverter+ CU-2E15PBE (2 Rums) CU-2E18PBE (2 Rums) CU-3E18PBE (3 Rums) CU-4E23PBE (4 Rums) CU-4E27PBE (4 Rums) CU-5E34PBE (5 Rums) 26

27 NYHET HUSHÅLL 6,80 kw 8,50 kw 8,70 kw 9,60 kw CS-NE18PKE CS-E18QKEW CS-E21QKEW CS-E24QKEW CS-E28QKEW 27

28 Funktionsbeskrivning 28 Hälsosam luftkvalitet Luftrenare tar bort 99 % bakterier virus mögel Nanoe-G Nanoe-G är ett system som använder nanoteknik för att rena luften i rummet. Det fungerar ytterst effektivt mot luftburna och vidhäftande mikroorganismer som bakterier, virus och mögel. Resultatet är ett renare inomhusklimat. Perfekt fuktkontroll MILD DRY Perfekt luftkontroll Bibehåller den relativa luftfuktigheten i rummet upp till 10 % högre än vid normal kyldrift. Perfekt när du sover med värmepumpen påslagen. Anti-allergena egenskaper Systemet är utrustat med ett filter som har antiallergena egenskaper. Rengör utan lukt Gör att värmeväxlaren kan rengöras utan att oönskade dofter sprids i rummet. När funktionen är aktiverad stängs fläkten av för att undvika obehagliga dofter medan värmeväxlaren rengörs. Avtagbar och tvättbar panel Frontpanelen är enkel att hålla ren. Den kan avlägsnas snabbt i ett steg och kan rengöras i vatten. En ren frontpanel ger smidigare, mer effektiv drift, vilket kan spara energi. Komfort System för smarta hem på distans. Klar för internetstyrning TILLVAL INTERNETSTYRNING Verisures system för smarta hem Kompatibel med Verisures System för smarta hem vilket möjliggör styrning, kontroll och integrering Kontroll via internet Internetstyrning är nästa generationens kontrollsystem, som ger dig ett enkelt och smart sätt att styra luftkonditionering och värmepump i ditt hem, var du än befinner dig. Allt du behöver är en smartphone eller surfplatta (Android eller ios) eller en uppkopplad dator. Inverter+ system Inverter+ produkter förbättrar egenskaperna hos uppvärmningssystemen med över 20 % jämfört med en standard-a-klass. Det här innebär 20 % mindre för och 20 % lägre elräkning. Ett system med Inverter+ arbetar i klass A+ både vid kyldrift och värmedrift. Energibesparing Energibesparing Invertersystem Panasonics produkter med inverterteknik ger högre effektivitet, mer komfort, och lägre buller än klassiska inverterenheter. Invertersystemet ger mer exakt temperaturkontroll, utan toppar och dalar, och håller temperaturen konstant med lägre energiför och en markant minskning i ljud- och vibrationsnivåer. Upp till 38% Econavi energibesparing (kyldrift) Econavi-systemet är utrustat med en sensor som känner av vilken typ av aktivitet som pågår i rummet och var i rummet det pågår. Systemet anpassar sedan luftflödet för bästa komfort och energibesparing. Solljusdetektering Econavi solljusdetektering Econavi-systemet är utrustat med en sensor som känner av om det är sol, moln eller natt. Systemet anpassar därefter inomhustemperaturen för att ge bästa komfort och energibesparing. Förbättrad komfort AUTOCOMFORT Auto-komfort Auto-komfortsystemet känner av rummet och växlar till energisparläge när ingen finns i rummet. Systemet prioriterar en behaglig inomhusmiljö och kyleffekten ökar om det är många personer i rummet samtidigt. Supertyst fläkt Supertyst läge 18 db(a) Vår utomhusenhet är en av de tystaste på SUPER QUIET marknaden tack vare en ny kompressor med dubbla fläktblad. Inomhusdelen avger nästan omärkliga 18 db. Kyldrift ner till -10 C UTETEMPERATUR Ner till -30 C i värmeläge UTETEMPERATUR Ner till -10 C vid kyldrift Systemet fungerar i kylningsläge vid en utomhustemperatur ner till -10 C. Ner till -30 C vid värmedrift Panasonics värmepumpar fungerar vid en utomhustemperatur ner till -30 C. Stabil Heatcharge värmedrift En nyutvecklad teknik som lagrar värme och HEATCHARGE använder den för uppvärmningen. Tack vare detta system blir effekten otroligt kraftfull och bekväm värmedrift. Förhindrar frysskador SUMMER HOUSE Underhållsvärme Du kan även använda underhållsvärme, +8 C/+10 C. På så sätt förhindrar du att temperaturen i huset går ner mot fryspunkten under de kallaste vintermånaderna samtidigt som minimal mängd energi för uppvärmning förbrukas. Enkel styrning via fastighetssystem ANSLUTBARHET Enkel kontroll med BMS Anslutning för kommunikationsporten är integrerad i inomhusenheten vilket gör det enkelt att koppla och kontrollera din Panasonic luftvärmepump tillsammans med ditt övergripande kontrollsystem i hushållet eller byggnaden. Kraftfullt läge Det snabba och effektiva kraftfulla läget är idealiskt när man kommer hem heta eller kyliga dagar. Det arbetar med maximal effekt för att uppnå den önskade temperaturen på 15 minuter. Soft Dry-driftläge Soft dry-läget eliminerar överflödig fukt med en mjuk fläkt och ger ett behagligt inomhusklimat utan stora temperaturförändringar. Brett och långt luftflöde Det har utformats så att luften ska ta sig längre. Det skickar luft till varje vrå av rummet för att hålla hela rummet inom komfortzonen. Inställningsbar luftriktare Gör att luftens riktning kan justeras vertikalt och horisontellt. Den här funktionen kan enkelt ställas in med fjärrkontrollen. Automatisk vertikal luftriktare Luftriktaren rör sig automatiskt upp och ner. Luftflödet kan också fixeras med hjälp av fjärrkontrollen. Manuell horisontell luftflödeskontroll Auto-läge (Inverter) Ändras automtiskt från kyldrift till värmedrift beroende på rummets temperatur. Automatisk funktionsväxlare När skillnaden mellan den uppmätta och den inställda temperaturen är 3 C eller mer växlar systemet automatiskt över till den uppvärmning eller kylning som behövs för att bibehålla temperaturen vid en jämn och stabil nivå. Hot start-läge I början av uppvärmningscykeln och efter avfrostningscykeln, kommer inomhusfläkten att starta när värmeväxlaren inomhus är varm. Användning 24 timmars timerfunktion med två ställtider Den här funktionen gör att du kan förinställa två olika start/stopp-tider för drift (timme och minut) inom en tidsram på 24 timmar. 24 timmars timerfunktion med en ställtid Systemets driftstider kan ställas in i förväg, exakt för timme och minut. Systemet följer sedan den förinställda tidsperioden tills dess att systemet nollställs. Fjärrkontroll med LCD-display Pålitlighet Automatisk omstart Den här funktionen tillåter automatisk omstart i säkert driftläge när enheten har stannat av någon anledning, t.ex. efter ett strömavbrott. Så snart strömmen är tillbaka startar enheten om med de parametrar som har valts innan den stannade. Lång rördragning Det här är ett tal som anger maximal rörlängd mellan utomhusenheten och inomhusenheten (-enheterna). De långa avstånden som tillåts är en demonstration av de många möjliga installationerna. Åtkomst för underhåll genom toppanel Underhållet av en utomhusenhet brukade vara en tröttsam uppgift. Nu när man kan avlägsna topplocket går underhållet snabbt och är enkelt. Självdiagnosfunktion Med den här funktionen kör enheten en självdiagnos när en viss funktion inte fungerar korrekt. Det här ger snabbare underhåll. 5 års garanti på kompressor Kompressor-garanti Panasonic ger en kompressor-garanti på fem år.
