1 NYTT PROFFESSIONELLT SORTIMENT EXTREMT EFFEKTIV PACi STANDARD - PACi ELITE ECOi ECO G VENTILATIONSÅTERVINNING NYTT PROFFESSIONELLT SORTIMENT

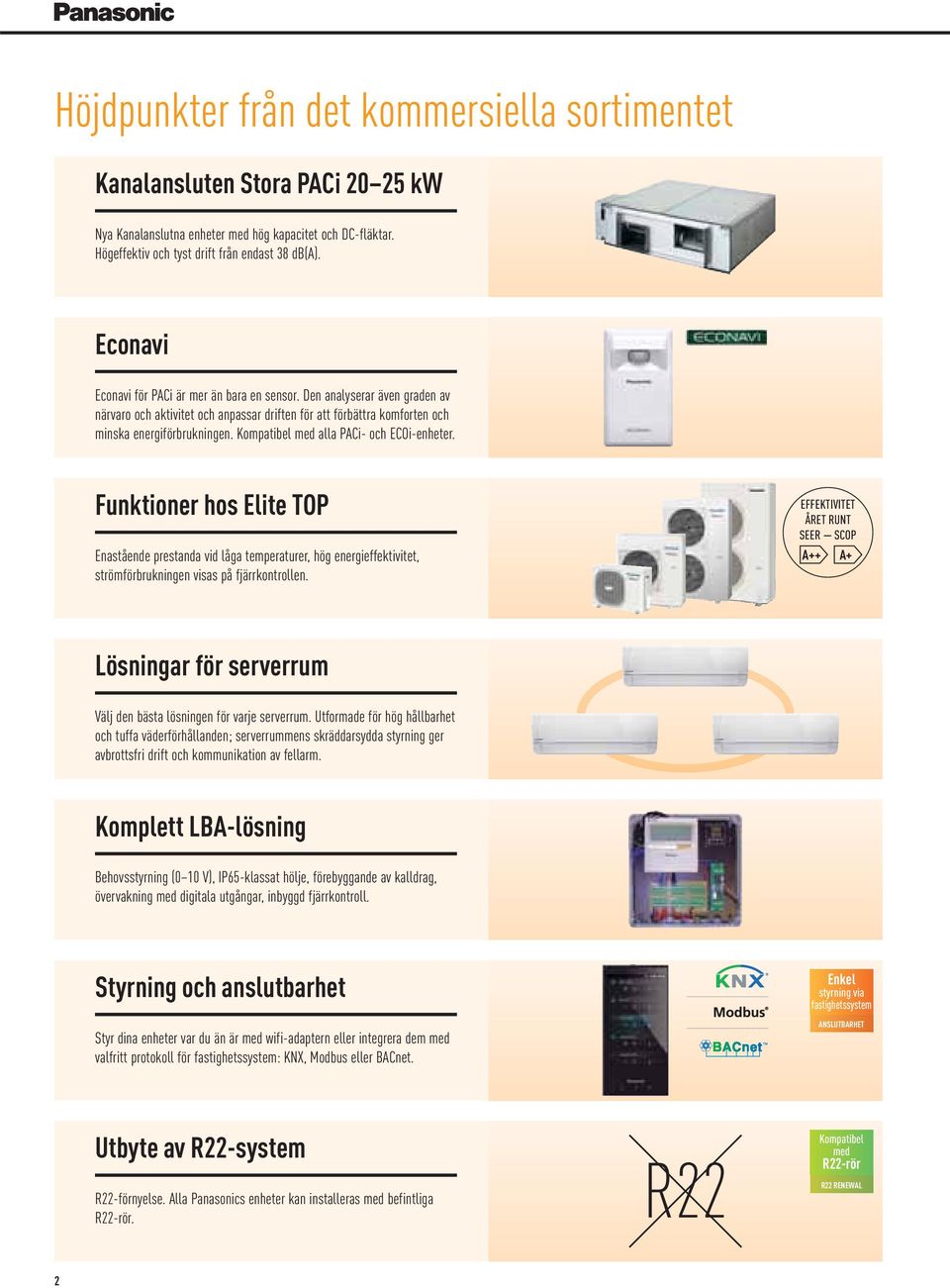

2 Höjdpunkter från det kommersiella sortimentet Kanalansluten Stora PACi kw Nya Kanalanslutna enheter med hög kapacitet och DC-fläktar. Högeffektiv och tyst drift från endast 38 db(a). Econavi Econavi för PACi är mer än bara en sensor. Den analyserar även graden av närvaro och aktivitet och anpassar driften för att förbättra komforten och minska energiförbrukningen. Kompatibel med alla PACi- och ECOi-enheter. Funktioner hos Elite TOP Enastående prestanda vid låga temperaturer, hög energieffektivitet, strömförbrukningen visas på fjärrkontrollen. EFFEKTIVITET ÅRET RUNT SEER SCOP A++ A+ Lösningar för serverrum Välj den bästa lösningen för varje serverrum. Utformade för hög hållbarhet och tuffa väderförhållanden; serverrummens skräddarsydda styrning ger avbrottsfri drift och kommunikation av fellarm. Komplett LBA-lösning Behovsstyrning (0 10 V), IP65-klassat hölje, förebyggande av kalldrag, övervakning med digitala utgångar, inbyggd fjärrkontroll. Styrning och anslutbarhet Styr dina enheter var du än är med wifi-adaptern eller integrera dem med valfritt protokoll för fastighetssystem: KNX, Modbus eller BACnet. Enkel styrning via fastighetssystem ANSLUTBARHET Utbyte av R22-system R22-förnyelse. Alla Panasonics enheter kan installeras med befintliga R22-rör. R22 Kompatibel med R22-rör R22 RENEWAL 2

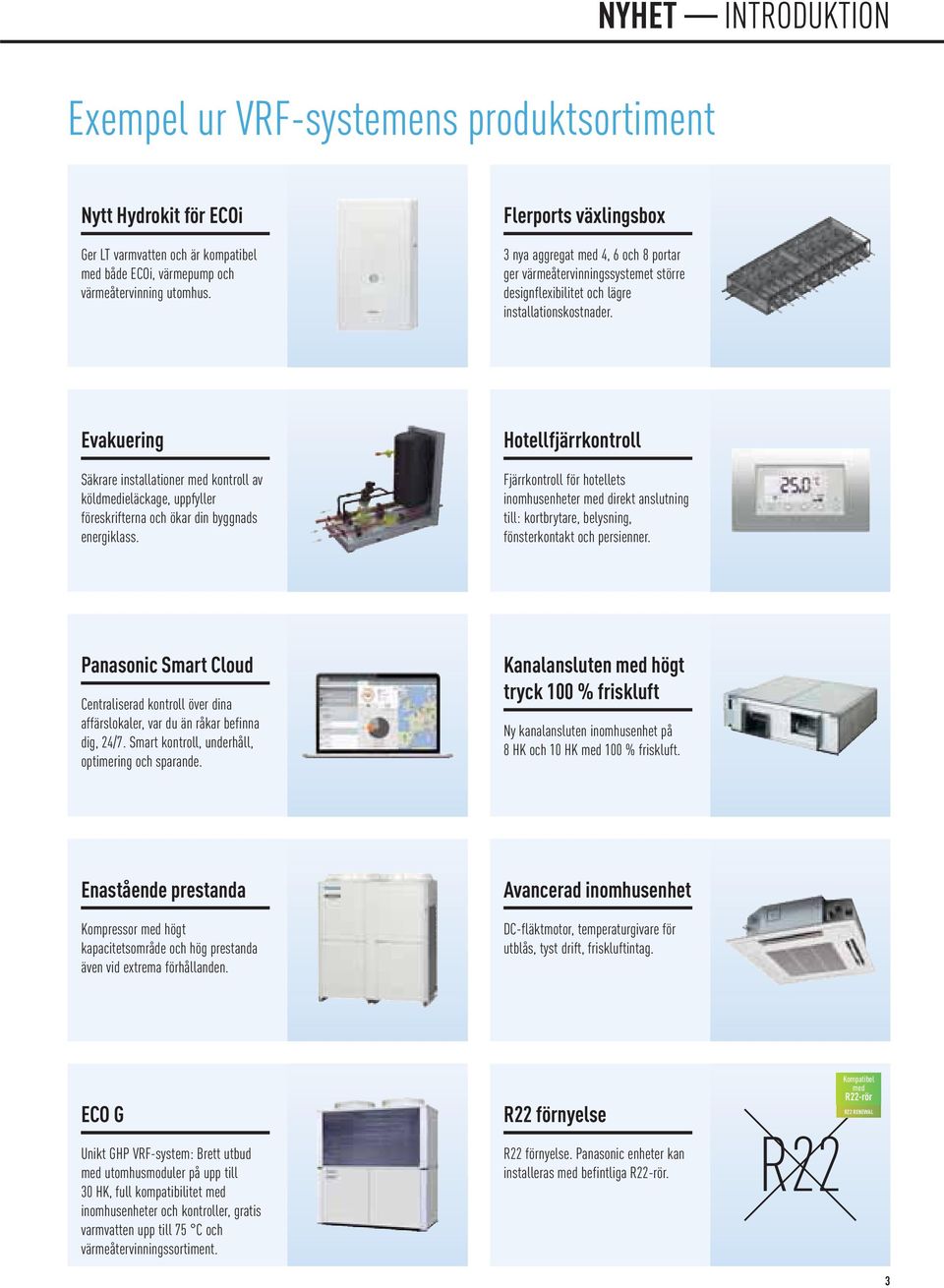

3 NYHET INTRODUKTION Exempel ur VRF-systemens produktsortiment Nytt Hydrokit för ECOi Ger LT varmvatten och är kompatibel med både ECOi, värmepump och värmeåtervinning utomhus. Flerports växlingsbox 3 nya aggregat med 4, 6 och 8 portar ger värmeåtervinningssystemet större designflexibilitet och lägre installationskostnader. Evakuering Säkrare installationer med kontroll av köldmedieläckage, uppfyller föreskrifterna och ökar din byggnads energiklass. Hotellfjärrkontroll Fjärrkontroll för hotellets inomhusenheter med direkt anslutning till: kortbrytare, belysning, fönsterkontakt och persienner. Panasonic Smart Cloud Centraliserad kontroll över dina affärslokaler, var du än råkar befinna dig, 24/7. Smart kontroll, underhåll, optimering och sparande. Kanalansluten med högt tryck 100 % friskluft Ny kanalansluten inomhusenhet på 8 HK och 10 HK med 100 % friskluft. Enastående prestanda Kompressor med högt kapacitetsområde och hög prestanda även vid extrema förhållanden. Avancerad inomhusenhet DC-fläktmotor, temperaturgivare för utblås, tyst drift, friskluftintag. ECO G Unikt GHP VRF-system: Brett utbud med utomhusmoduler på upp till 30 HK, full kompatibilitet med inomhusenheter och kontroller, gratis varmvatten upp till 75 C och värmeåtervinningssortiment. R22 förnyelse R22 förnyelse. Panasonic enheter kan installeras med befintliga R22-rör. R22 Kompatibel med R22-rör R22 RENEWAL 3

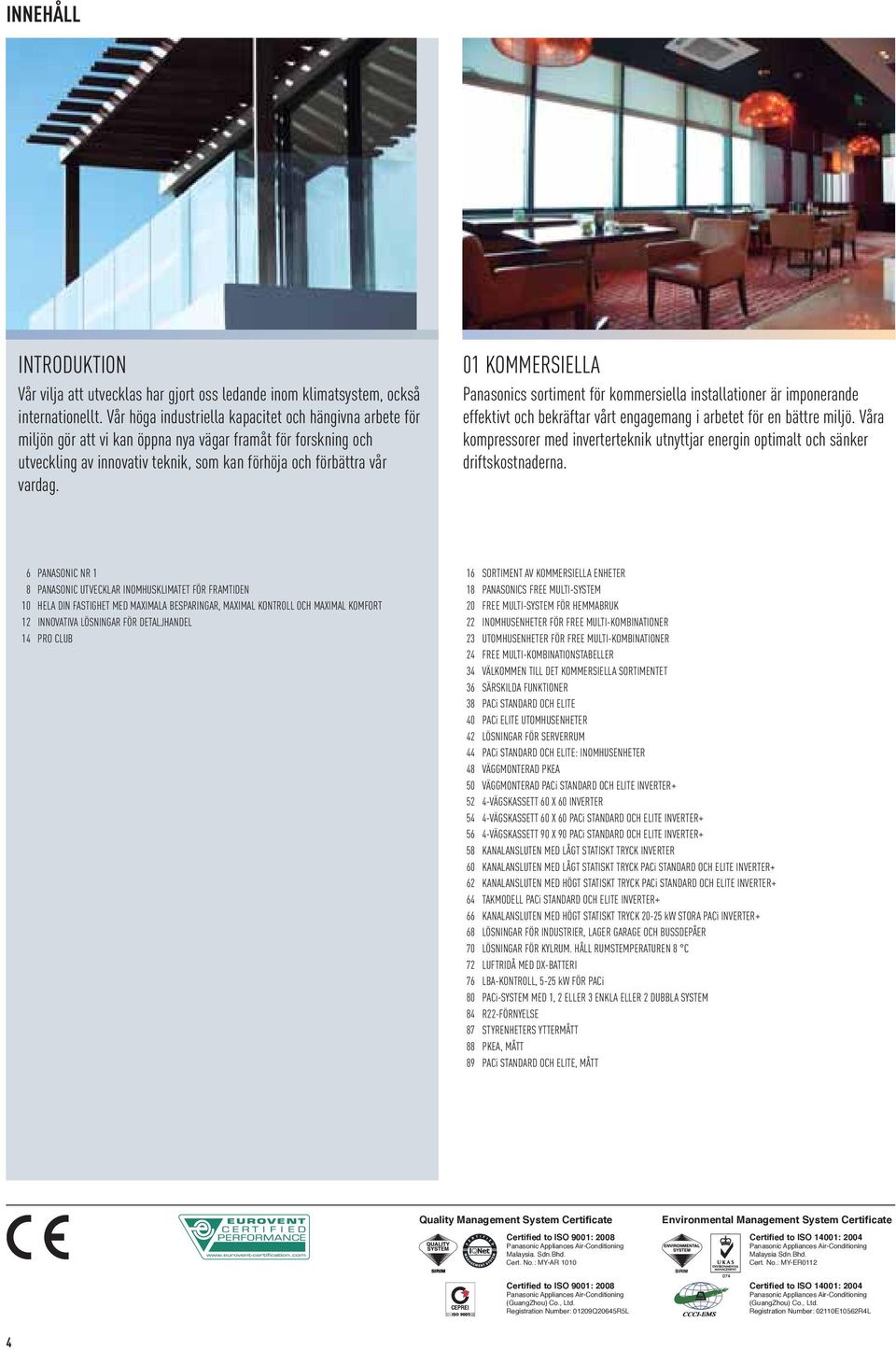

4 INNEHÅLL INTRODUKTION Vår vilja att utvecklas har gjort oss ledande inom klimatsystem, också internationellt. Vår höga industriella kapacitet och hängivna arbete för miljön gör att vi kan öppna nya vägar framåt för forskning och utveckling av innovativ teknik, som kan förhöja och förbättra vår vardag. 01 KOMMERSIELLA Panasonics sortiment för kommersiella installationer är imponerande effektivt och bekräftar vårt engagemang i arbetet för en bättre miljö. Våra kompressorer med inverterteknik utnyttjar energin optimalt och sänker driftskostnaderna. 6 PANASONIC NR 1 8 PANASONIC UTVECKLAR INOMHUSKLIMATET FÖR FRAMTIDEN 10 HELA DIN FASTIGHET MED MAXIMALA BESPARINGAR, MAXIMAL KONTROLL OCH MAXIMAL KOMFORT 12 INNOVATIVA LÖSNINGAR FÖR DETALJHANDEL 14 PRO CLUB 16 SORTIMENT AV KOMMERSIELLA ENHETER 18 PANASONICS FREE MULTI-SYSTEM 20 FREE MULTI-SYSTEM FÖR HEMMABRUK 22 INOMHUSENHETER FÖR FREE MULTI-KOMBINATIONER 23 UTOMHUSENHETER FÖR FREE MULTI-KOMBINATIONER 24 FREE MULTI-KOMBINATIONSTABELLER 34 VÄLKOMMEN TILL DET KOMMERSIELLA SORTIMENTET 36 SÄRSKILDA FUNKTIONER 38 PACi STANDARD OCH ELITE 40 PACi ELITE UTOMHUSENHETER 42 LÖSNINGAR FÖR SERVERRUM 44 PACi STANDARD OCH ELITE: INOMHUSENHETER 48 VÄGGMONTERAD PKEA 50 VÄGGMONTERAD PACi STANDARD OCH ELITE INVERTER VÄGSKASSETT 60 X 60 INVERTER 54 4-VÄGSKASSETT 60 X 60 PACi STANDARD OCH ELITE INVERTER VÄGSKASSETT 90 X 90 PACi STANDARD OCH ELITE INVERTER+ 58 KANALANSLUTEN MED LÅGT STATISKT TRYCK INVERTER 60 KANALANSLUTEN MED LÅGT STATISKT TRYCK PACi STANDARD OCH ELITE INVERTER+ 62 KANALANSLUTEN MED HÖGT STATISKT TRYCK PACi STANDARD OCH ELITE INVERTER+ 64 TAKMODELL PACi STANDARD OCH ELITE INVERTER+ 66 KANALANSLUTEN MED HÖGT STATISKT TRYCK kw STORA PACi INVERTER+ 68 LÖSNINGAR FÖR INDUSTRIER, LAGER GARAGE OCH BUSSDEPÅER 70 LÖSNINGAR FÖR KYLRUM. HÅLL RUMSTEMPERATUREN 8 C 72 LUFTRIDÅ MED DX-BATTERI 76 LBA-KONTROLL, 5-25 kw FÖR PACi 80 PACi-SYSTEM MED 1, 2 ELLER 3 ENKLA ELLER 2 DUBBLA SYSTEM 84 R22-FÖRNYELSE 87 STYRENHETERS YTTERMÅTT 88 PKEA, MÅTT 89 PACi STANDARD OCH ELITE, MÅTT Quality Management System Certificate Certified to ISO 9001: 2008 Panasonic Appliances Air-Conditioning Malaysia. Sdn.Bhd. Cert. No.: MY-AR 1010 Certified to ISO 9001: 2008 Panasonic Appliances Air-Conditioning (GuangZhou) Co., Ltd. Registration Number: 01209Q20645R5L Environmental Management System Certificate Certified to ISO 14001: 2004 Panasonic Appliances Air-Conditioning Malaysia Sdn.Bhd. Cert. No.: MY-ER0112 Certified to ISO 14001: 2004 Panasonic Appliances Air-Conditioning (GuangZhou) Co., Ltd. Registration Number: 02110E10562R4L 4

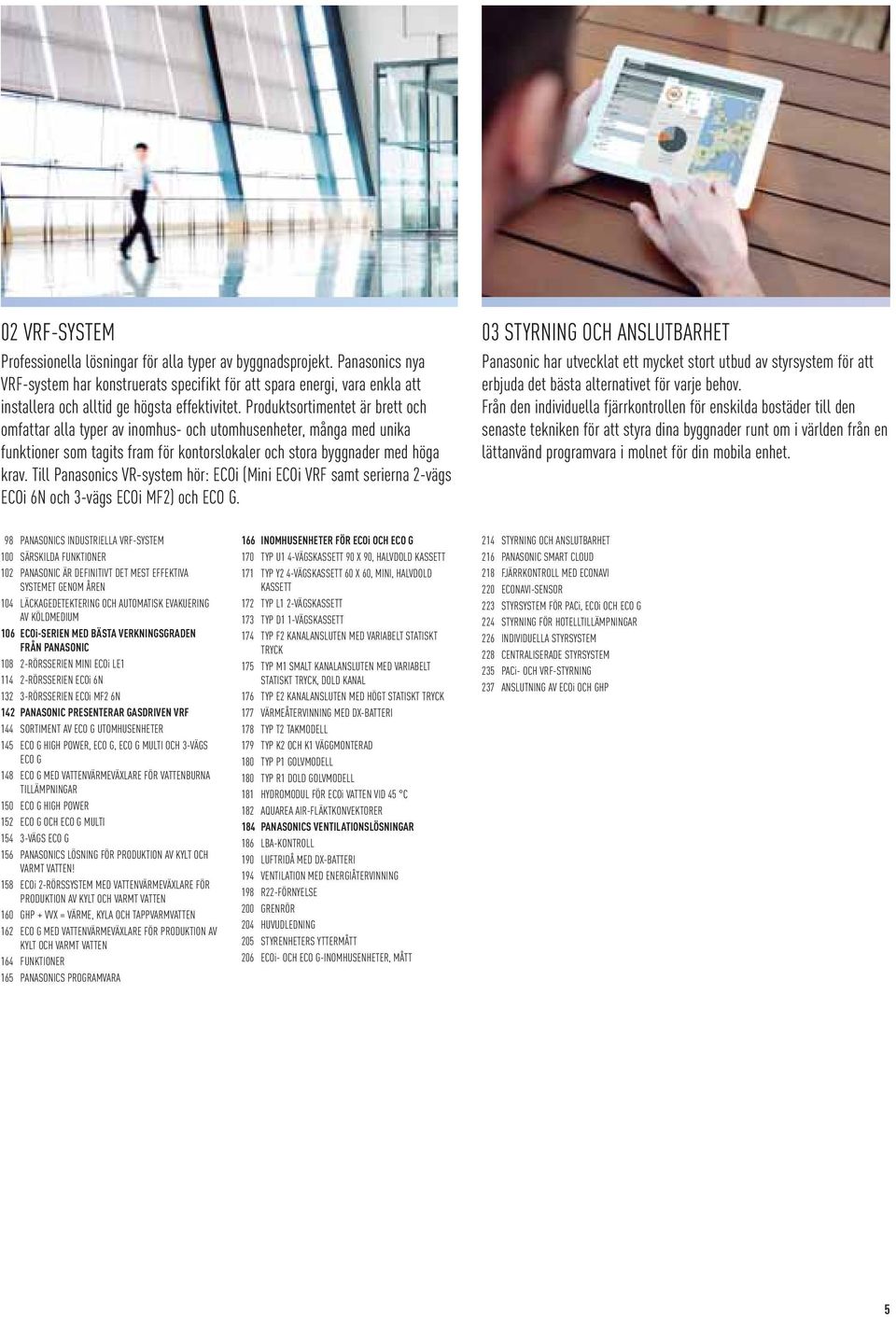

5 02 VRF-SYSTEM Professionella lösningar för alla typer av byggnadsprojekt. Panasonics nya VRF-system har konstruerats specifikt för att spara energi, vara enkla att installera och alltid ge högsta effektivitet. Produktsortimentet är brett och omfattar alla typer av inomhus- och utomhusenheter, många med unika funktioner som tagits fram för kontorslokaler och stora byggnader med höga krav. Till Panasonics VR-system hör: ECOi (Mini ECOi VRF samt serierna 2-vägs ECOi 6N och 3-vägs ECOi MF2) och ECO G. 03 STYRNING OCH ANSLUTBARHET Panasonic har utvecklat ett mycket stort utbud av styrsystem för att erbjuda det bästa alternativet för varje behov. Från den individuella fjärrkontrollen för enskilda bostäder till den senaste tekniken för att styra dina byggnader runt om i världen från en lättanvänd programvara i molnet för din mobila enhet. 98 PANASONICS INDUSTRIELLA VRF-SYSTEM 100 SÄRSKILDA FUNKTIONER 102 PANASONIC ÄR DEFINITIVT DET MEST EFFEKTIVA SYSTEMET GENOM ÅREN 104 LÄCKAGEDETEKTERING OCH AUTOMATISK EVAKUERING AV KÖLDMEDIUM 106 ECOi-SERIEN MED BÄSTA VERKNINGSGRADEN FRÅN PANASONIC RÖRSSERIEN MINI ECOi LE RÖRSSERIEN ECOi 6N RÖRSSERIEN ECOi MF2 6N 142 PANASONIC PRESENTERAR GASDRIVEN VRF 144 SORTIMENT AV ECO G UTOMHUSENHETER 145 ECO G HIGH POWER, ECO G, ECO G MULTI OCH 3-VÄGS ECO G 148 ECO G MED VATTENVÄRMEVÄXLARE FÖR VATTENBURNA TILLÄMPNINGAR 150 ECO G HIGH POWER 152 ECO G OCH ECO G MULTI VÄGS ECO G 156 PANASONICS LÖSNING FÖR PRODUKTION AV KYLT OCH VARMT VATTEN! 158 ECOi 2-RÖRSSYSTEM MED VATTENVÄRMEVÄXLARE FÖR PRODUKTION AV KYLT OCH VARMT VATTEN 160 GHP + VVX = VÄRME, KYLA OCH TAPPVARMVATTEN 162 ECO G MED VATTENVÄRMEVÄXLARE FÖR PRODUKTION AV KYLT OCH VARMT VATTEN 164 FUNKTIONER 165 PANASONICS PROGRAMVARA 166 INOMHUSENHETER FÖR ECOi OCH ECO G 170 TYP U1 4-VÄGSKASSETT 90 X 90, HALVDOLD KASSETT 171 TYP Y2 4-VÄGSKASSETT 60 X 60, MINI, HALVDOLD KASSETT 172 TYP L1 2-VÄGSKASSETT 173 TYP D1 1-VÄGSKASSETT 174 TYP F2 KANALANSLUTEN MED VARIABELT STATISKT TRYCK 175 TYP M1 SMALT KANALANSLUTEN MED VARIABELT STATISKT TRYCK, DOLD KANAL 176 TYP E2 KANALANSLUTEN MED HÖGT STATISKT TRYCK 177 VÄRMEÅTERVINNING MED DX-BATTERI 178 TYP T2 TAKMODELL 179 TYP K2 OCH K1 VÄGGMONTERAD 180 TYP P1 GOLVMODELL 180 TYP R1 DOLD GOLVMODELL 181 HYDROMODUL FÖR ECOi VATTEN VID 45 C 182 AQUAREA AIR-FLÄKTKONVEKTORER 184 PANASONICS VENTILATIONSLÖSNINGAR 186 LBA-KONTROLL 190 LUFTRIDÅ MED DX-BATTERI 194 VENTILATION MED ENERGIÅTERVINNING 198 R22-FÖRNYELSE 200 GRENRÖR 204 HUVUDLEDNING 205 STYRENHETERS YTTERMÅTT 206 ECOi- OCH ECO G-INOMHUSENHETER, MÅTT 214 STYRNING OCH ANSLUTBARHET 216 PANASONIC SMART CLOUD 218 FJÄRRKONTROLL MED ECONAVI 220 ECONAVI-SENSOR 223 STYRSYSTEM FÖR PACi, ECOi OCH ECO G 224 STYRNING FÖR HOTELLTILLÄMPNINGAR 226 INDIVIDUELLA STYRSYSTEM 228 CENTRALISERADE STYRSYSTEM 235 PACi- OCH VRF-STYRNING 237 ANSLUTNING AV ECOi OCH GHP 5

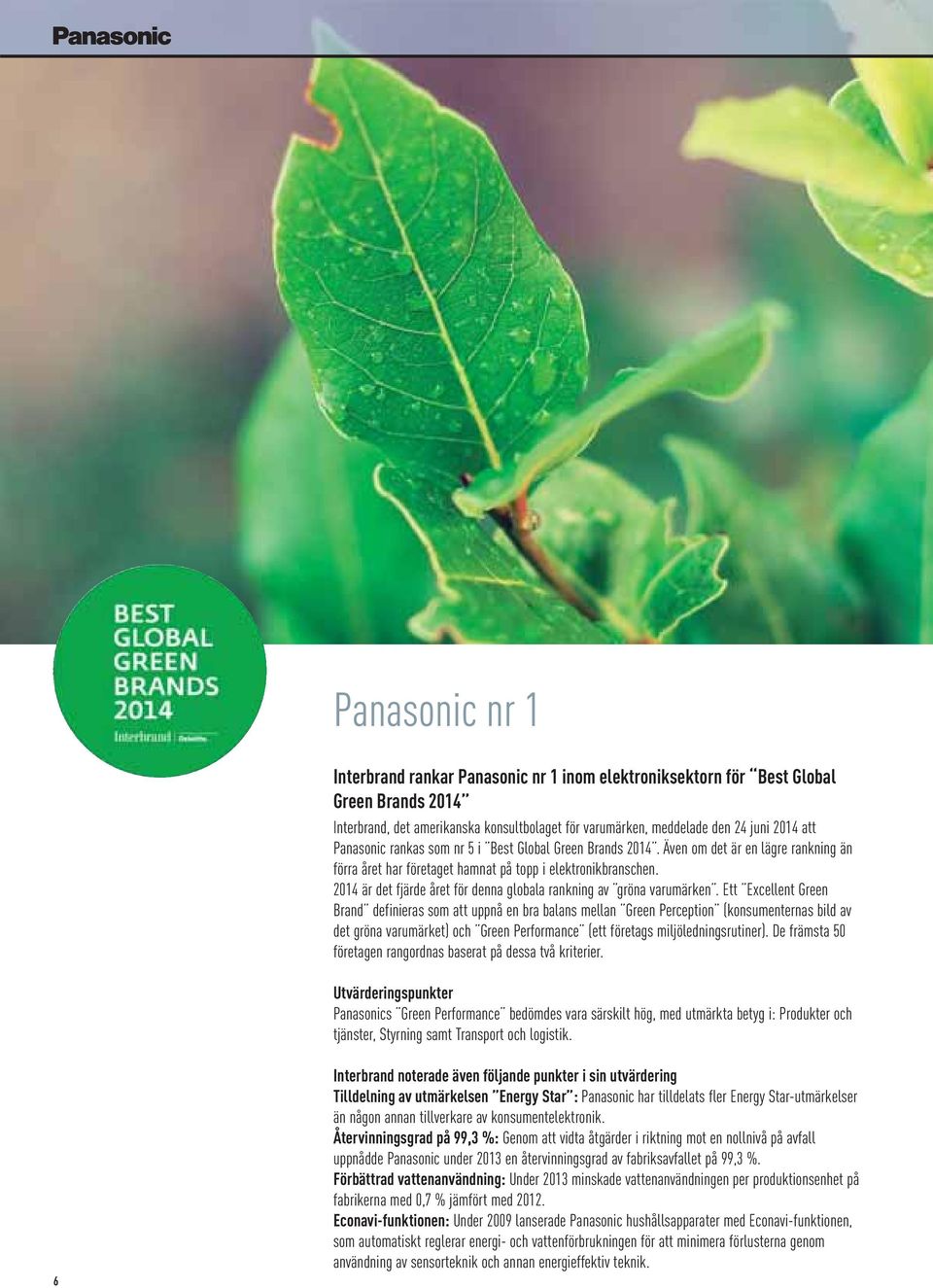

6 Panasonic nr 1 Interbrand rankar Panasonic nr 1 inom elektroniksektorn för Best Global Green Brands 2014 Interbrand, det amerikanska konsultbolaget för varumärken, meddelade den 24 juni 2014 att Panasonic rankas som nr 5 i Best Global Green Brands Även om det är en lägre rankning än förra året har företaget hamnat på topp i elektronikbranschen är det fjärde året för denna globala rankning av gröna varumärken. Ett Excellent Green Brand definieras som att uppnå en bra balans mellan Green Perception (konsumenternas bild av det gröna varumärket) och Green Performance (ett företags miljöledningsrutiner). De främsta 50 företagen rangordnas baserat på dessa två kriterier. Utvärderingspunkter Panasonics Green Performance bedömdes vara särskilt hög, med utmärkta betyg i: Produkter och tjänster, Styrning samt Transport och logistik. 6 Interbrand noterade även följande punkter i sin utvärdering Tilldelning av utmärkelsen Energy Star : Panasonic har tilldelats fler Energy Star-utmärkelser än någon annan tillverkare av konsumentelektronik. Återvinningsgrad på 99,3 %: Genom att vidta åtgärder i riktning mot en nollnivå på avfall uppnådde Panasonic under 2013 en återvinningsgrad av fabriksavfallet på 99,3 %. Förbättrad vattenanvändning: Under 2013 minskade vattenanvändningen per produktionsenhet på fabrikerna med 0,7 % jämfört med Econavi-funktionen: Under 2009 lanserade Panasonic hushållsapparater med Econavi-funktionen, som automatiskt reglerar energi- och vattenförbrukningen för att minimera förlusterna genom användning av sensorteknik och annan energieffektiv teknik.

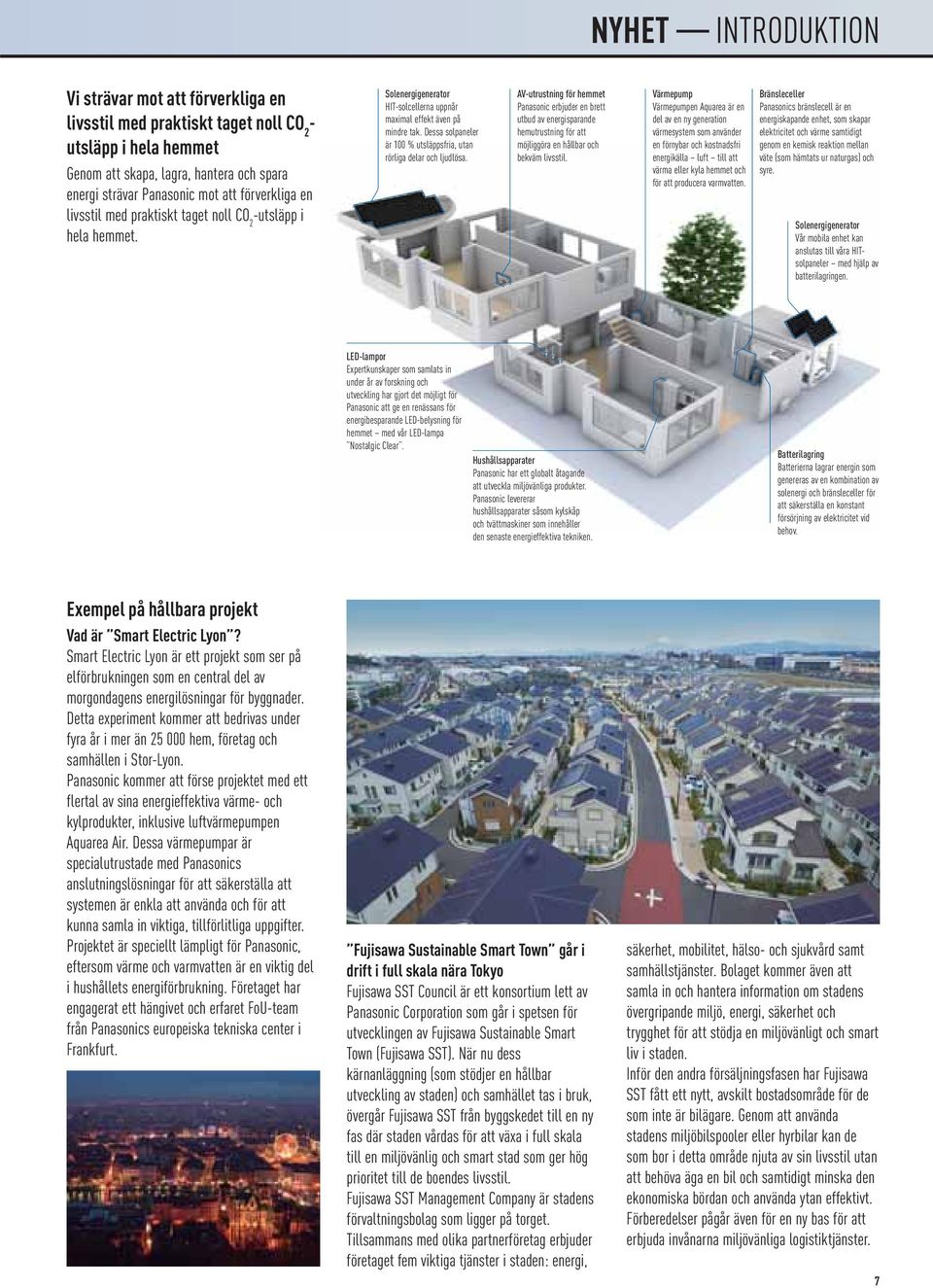

7 NYHET INTRODUKTION Vi strävar mot att förverkliga en livsstil med praktiskt taget noll CO 2 - utsläpp i hela hemmet Genom att skapa, lagra, hantera och spara energi strävar Panasonic mot att förverkliga en livsstil med praktiskt taget noll CO 2 -utsläpp i hela hemmet. Solenergigenerator HIT-solcellerna uppnår maximal effekt även på mindre tak. Dessa solpaneler är 100 % utsläppsfria, utan rörliga delar och ljudlösa. AV-utrustning för hemmet Panasonic erbjuder en brett utbud av energisparande hemutrustning för att möjliggöra en hållbar och bekväm livsstil. Värmepump Värmepumpen Aquarea är en del av en ny generation värmesystem som använder en förnybar och kostnadsfri energikälla luft till att värma eller kyla hemmet och för att producera varmvatten. Bränsleceller Panasonics bränslecell är en energiskapande enhet, som skapar elektricitet och värme samtidigt genom en kemisk reaktion mellan väte (som hämtats ur naturgas) och syre. Solenergigenerator Vår mobila enhet kan anslutas till våra HITsolpaneler med hjälp av batterilagringen. LED-lampor Expertkunskaper som samlats in under år av forskning och utveckling har gjort det möjligt för Panasonic att ge en renässans för energibesparande LED-belysning för hemmet med vår LED-lampa Nostalgic Clear. Hushållsapparater Panasonic har ett globalt åtagande att utveckla miljövänliga produkter. Panasonic levererar hushållsapparater såsom kylskåp och tvättmaskiner som innehåller den senaste energieffektiva tekniken. Batterilagring Batterierna lagrar energin som genereras av en kombination av solenergi och bränsleceller för att säkerställa en konstant försörjning av elektricitet vid behov. Exempel på hållbara projekt Vad är Smart Electric Lyon? Smart Electric Lyon är ett projekt som ser på elförbrukningen som en central del av morgondagens energilösningar för byggnader. Detta experiment kommer att bedrivas under fyra år i mer än hem, företag och samhällen i Stor-Lyon. Panasonic kommer att förse projektet med ett flertal av sina energieffektiva värme- och kylprodukter, inklusive luftvärmepumpen Aquarea Air. Dessa värmepumpar är specialutrustade med Panasonics anslutningslösningar för att säkerställa att systemen är enkla att använda och för att kunna samla in viktiga, tillförlitliga uppgifter. Projektet är speciellt lämpligt för Panasonic, eftersom värme och varmvatten är en viktig del i hushållets energiförbrukning. Företaget har engagerat ett hängivet och erfaret FoU-team från Panasonics europeiska tekniska center i Frankfurt. Fujisawa Sustainable Smart Town går i drift i full skala nära Tokyo Fujisawa SST Council är ett konsortium lett av Panasonic Corporation som går i spetsen för utvecklingen av Fujisawa Sustainable Smart Town (Fujisawa SST). När nu dess kärnanläggning (som stödjer en hållbar utveckling av staden) och samhället tas i bruk, övergår Fujisawa SST från byggskedet till en ny fas där staden vårdas för att växa i full skala till en miljövänlig och smart stad som ger hög prioritet till de boendes livsstil. Fujisawa SST Management Company är stadens förvaltningsbolag som ligger på torget. Tillsammans med olika partnerföretag erbjuder företaget fem viktiga tjänster i staden: energi, säkerhet, mobilitet, hälso- och sjukvård samt samhällstjänster. Bolaget kommer även att samla in och hantera information om stadens övergripande miljö, energi, säkerhet och trygghet för att stödja en miljövänligt och smart liv i staden. Inför den andra försäljningsfasen har Fujisawa SST fått ett nytt, avskilt bostadsområde för de som inte är bilägare. Genom att använda stadens miljöbilspooler eller hyrbilar kan de som bor i detta område njuta av sin livsstil utan att behöva äga en bil och samtidigt minska den ekonomiska bördan och använda ytan effektivt. Förberedelser pågår även för en ny bas för att erbjuda invånarna miljövänliga logistiktjänster. 7

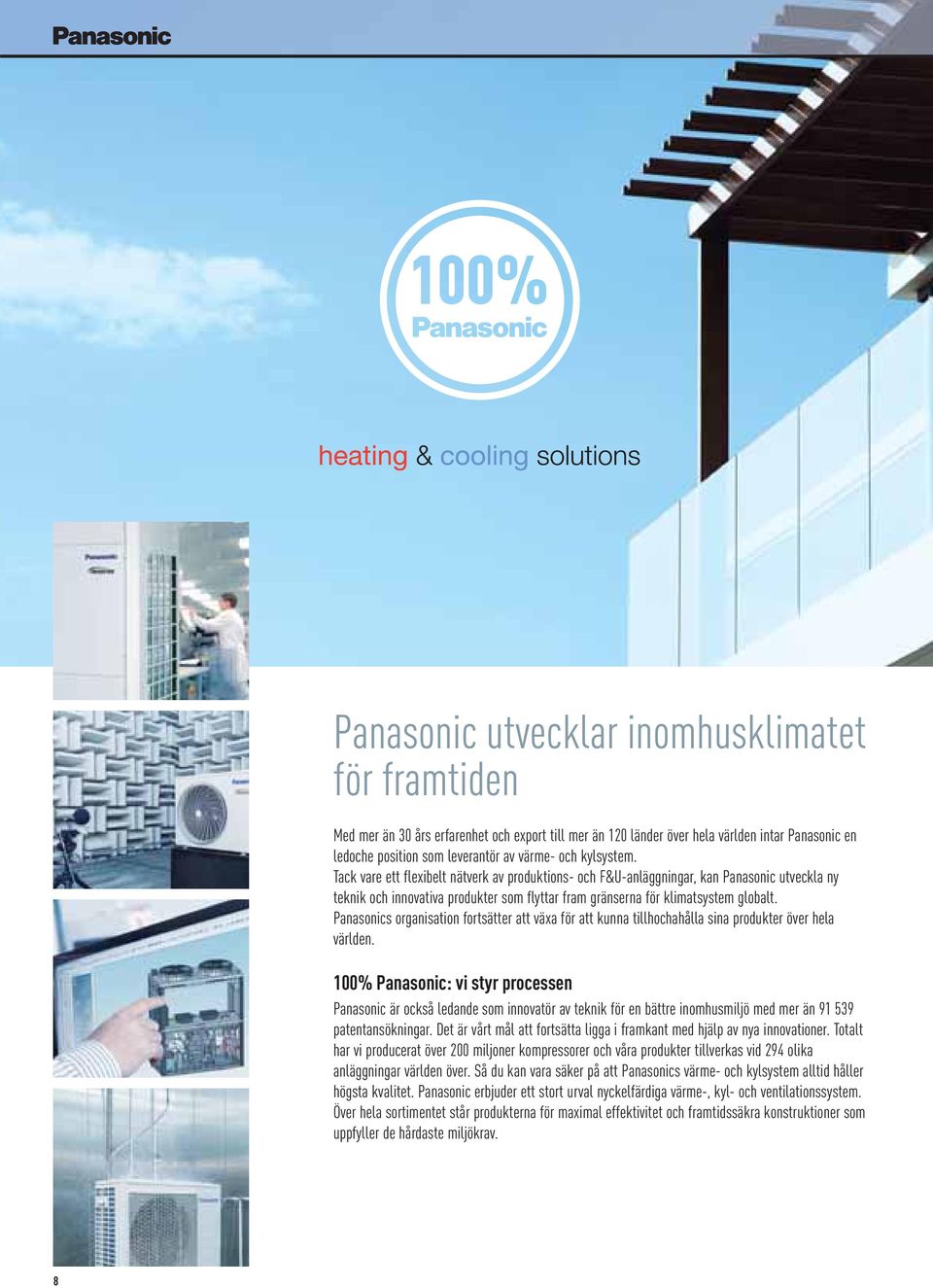

8 Panasonic utvecklar inomhusklimatet för framtiden Med mer än 30 års erfarenhet och export till mer än 120 länder över hela världen intar Panasonic en ledoche position som leverantör av värme- och kylsystem. Tack vare ett flexibelt nätverk av produktions- och F&U-anläggningar, kan Panasonic utveckla ny teknik och innovativa produkter som flyttar fram gränserna för klimatsystem globalt. Panasonics organisation fortsätter att växa för att kunna tillhochahålla sina produkter över hela världen. 100% Panasonic: vi styr processen Panasonic är också ledande som innovatör av teknik för en bättre inomhusmiljö med mer än patentansökningar. Det är vårt mål att fortsätta ligga i framkant med hjälp av nya innovationer. Totalt har vi producerat över 200 miljoner kompressorer och våra produkter tillverkas vid 294 olika anläggningar världen över. Så du kan vara säker på att Panasonics värme- och kylsystem alltid håller högsta kvalitet. Panasonic erbjuder ett stort urval nyckelfärdiga värme-, kyl- och ventilationssystem. Över hela sortimentet står produkterna för maximal effektivitet och framtidssäkra konstruktioner som uppfyller de hårdaste miljökrav. 8

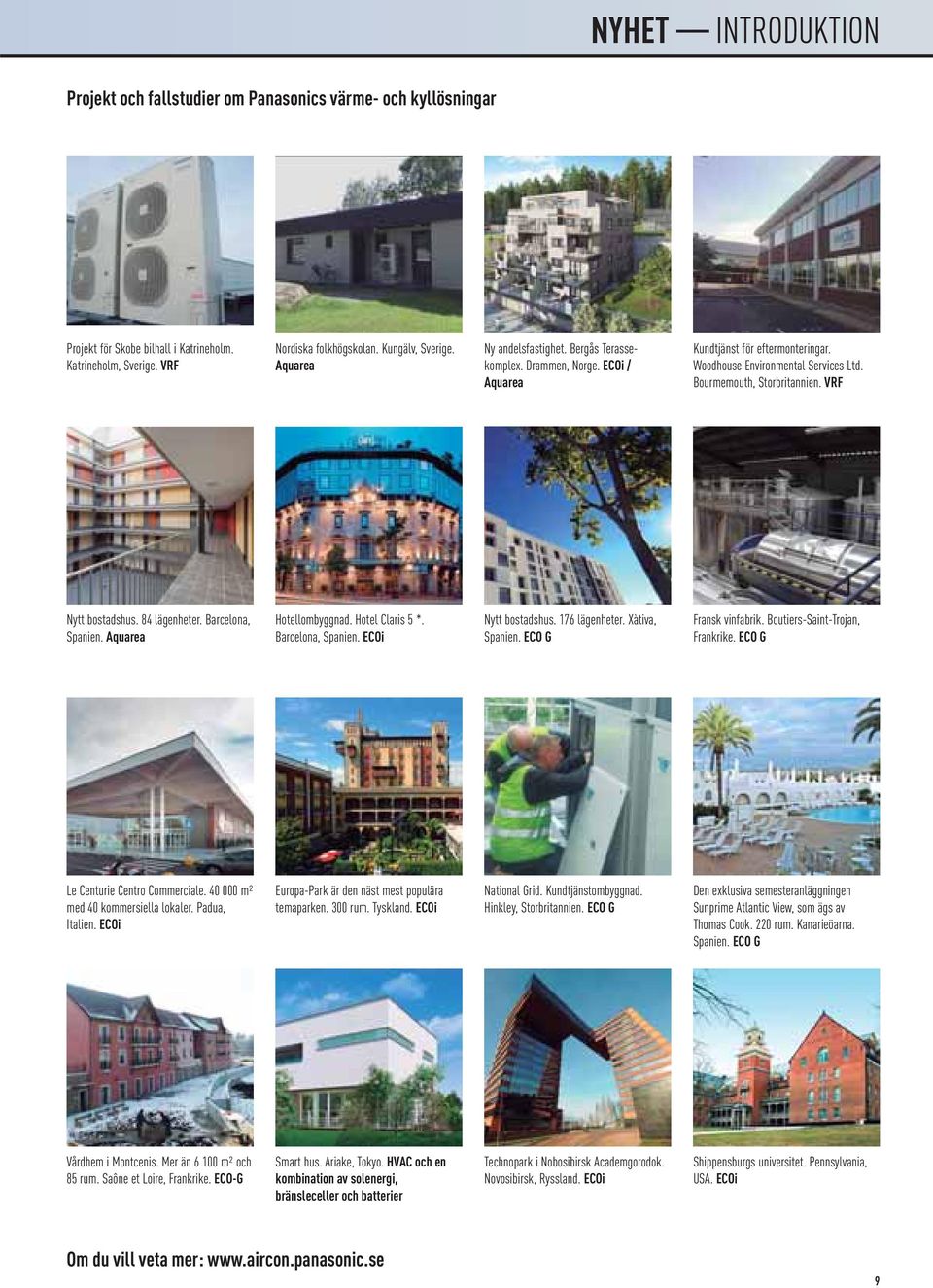

9 NYHET INTRODUKTION Projekt och fallstudier om Panasonics värme- och kyllösningar Projekt för Skobe bilhall i Katrineholm. Katrineholm, Sverige. VRF Nordiska folkhögskolan. Kungälv, Sverige. Aquarea Ny andelsfastighet. Bergås Terassekomplex. Drammen, Norge. ECOi / Aquarea Kundtjänst för eftermonteringar. Woodhouse Environmental Services Ltd. Bourmemouth, Storbritannien. VRF Nytt bostadshus. 84 lägenheter. Barcelona, Spanien. Aquarea Hotellombyggnad. Hotel Claris 5 *. Barcelona, Spanien. ECOi Nytt bostadshus. 176 lägenheter. Xàtiva, Spanien. ECO G Fransk vinfabrik. Boutiers-Saint-Trojan, Frankrike. ECO G Le Centurie Centro Commerciale m² med 40 kommersiella lokaler. Padua, Italien. ECOi Europa-Park är den näst mest populära temaparken. 300 rum. Tyskland. ECOi National Grid. Kundtjänstombyggnad. Hinkley, Storbritannien. ECO G Den exklusiva semesteranläggningen Sunprime Atlantic View, som ägs av Thomas Cook. 220 rum. Kanarieöarna. Spanien. ECO G Vårdhem i Montcenis. Mer än m² och 85 rum. Saône et Loire, Frankrike. ECO-G Smart hus. Ariake, Tokyo. HVAC och en kombination av solenergi, bränsleceller och batterier Technopark i Nobosibirsk Academgorodok. Novosibirsk, Ryssland. ECOi Shippensburgs universitet. Pennsylvania, USA. ECOi Om du vill veta mer: 9

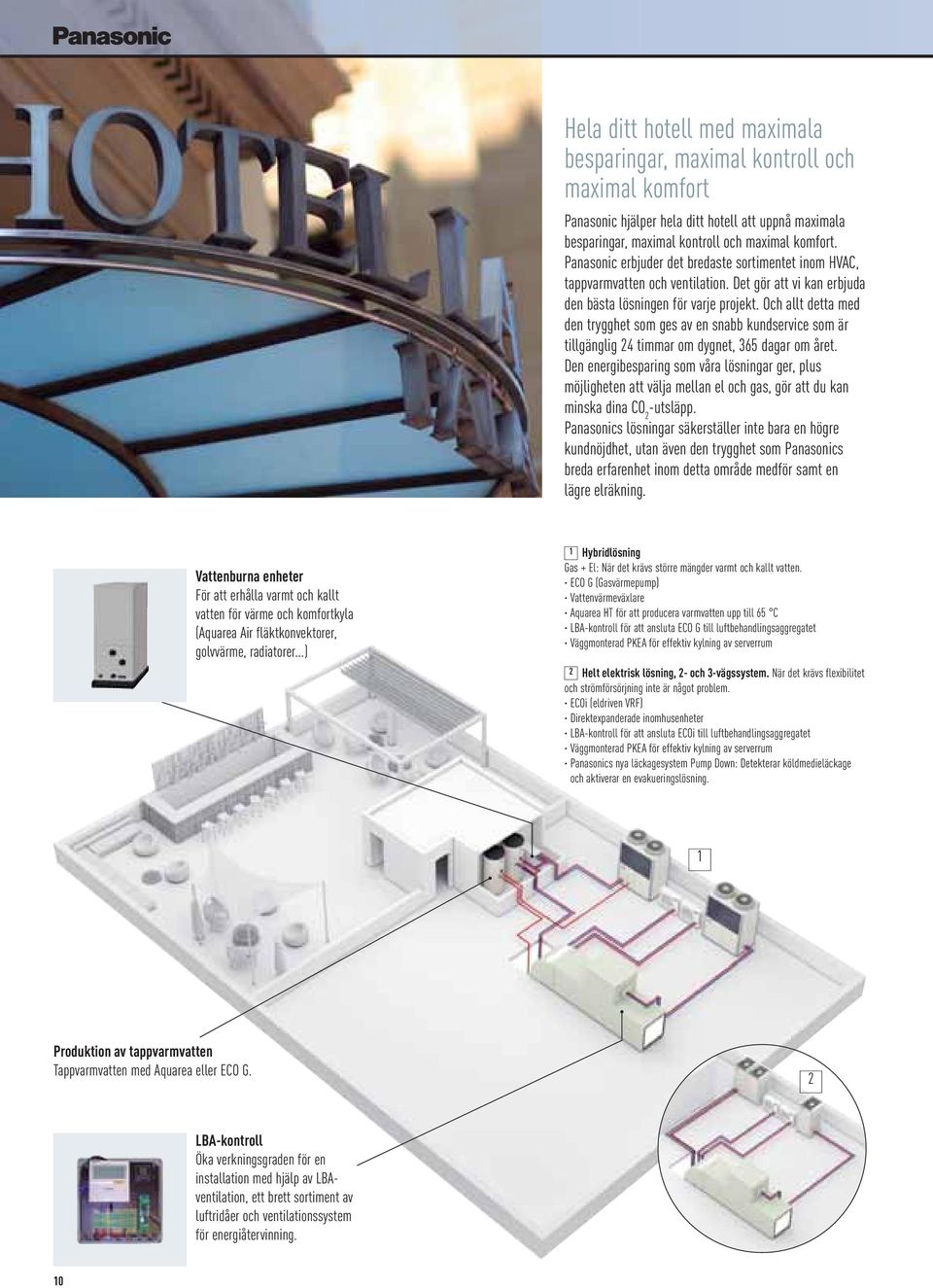

10 Hela ditt hotell med maximala besparingar, maximal kontroll och maximal komfort Panasonic hjälper hela ditt hotell att uppnå maximala besparingar, maximal kontroll och maximal komfort. Panasonic erbjuder det bredaste sortimentet inom HVAC, tappvarmvatten och ventilation. Det gör att vi kan erbjuda den bästa lösningen för varje projekt. Och allt detta med den trygghet som ges av en snabb kundservice som är tillgänglig 24 timmar om dygnet, 365 dagar om året. Den energibesparing som våra lösningar ger, plus möjligheten att välja mellan el och gas, gör att du kan minska dina CO 2 -utsläpp. Panasonics lösningar säkerställer inte bara en högre kundnöjdhet, utan även den trygghet som Panasonics breda erfarenhet inom detta område medför samt en lägre elräkning. Vattenburna enheter För att erhålla varmt och kallt vatten för värme och komfortkyla (Aquarea Air fläktkonvektorer, golvvärme, radiatorer...) 1 Hybridlösning Gas + El: När det krävs större mängder varmt och kallt vatten. ECO G (Gasvärmepump) Vattenvärmeväxlare Aquarea HT för att producera varmvatten upp till 65 C LBA-kontroll för att ansluta ECO G till luftbehandlingsaggregatet Väggmonterad PKEA för effektiv kylning av serverrum 2 Helt elektrisk lösning, 2- och 3-vägssystem. När det krävs flexibilitet och strömförsörjning inte är något problem. ECOi (eldriven VRF) Direktexpanderade inomhusenheter LBA-kontroll för att ansluta ECOi till luftbehandlingsaggregatet Väggmonterad PKEA för effektiv kylning av serverrum Panasonics nya läckagesystem Pump Down: Detekterar köldmedieläckage och aktiverar en evakueringslösning. 1 Produktion av tappvarmvatten Tappvarmvatten med Aquarea eller ECO G. 2 LBA-kontroll Öka verkningsgraden för en installation med hjälp av LBAventilation, ett brett sortiment av luftridåer och ventilationssystem för energiåtervinning. 10

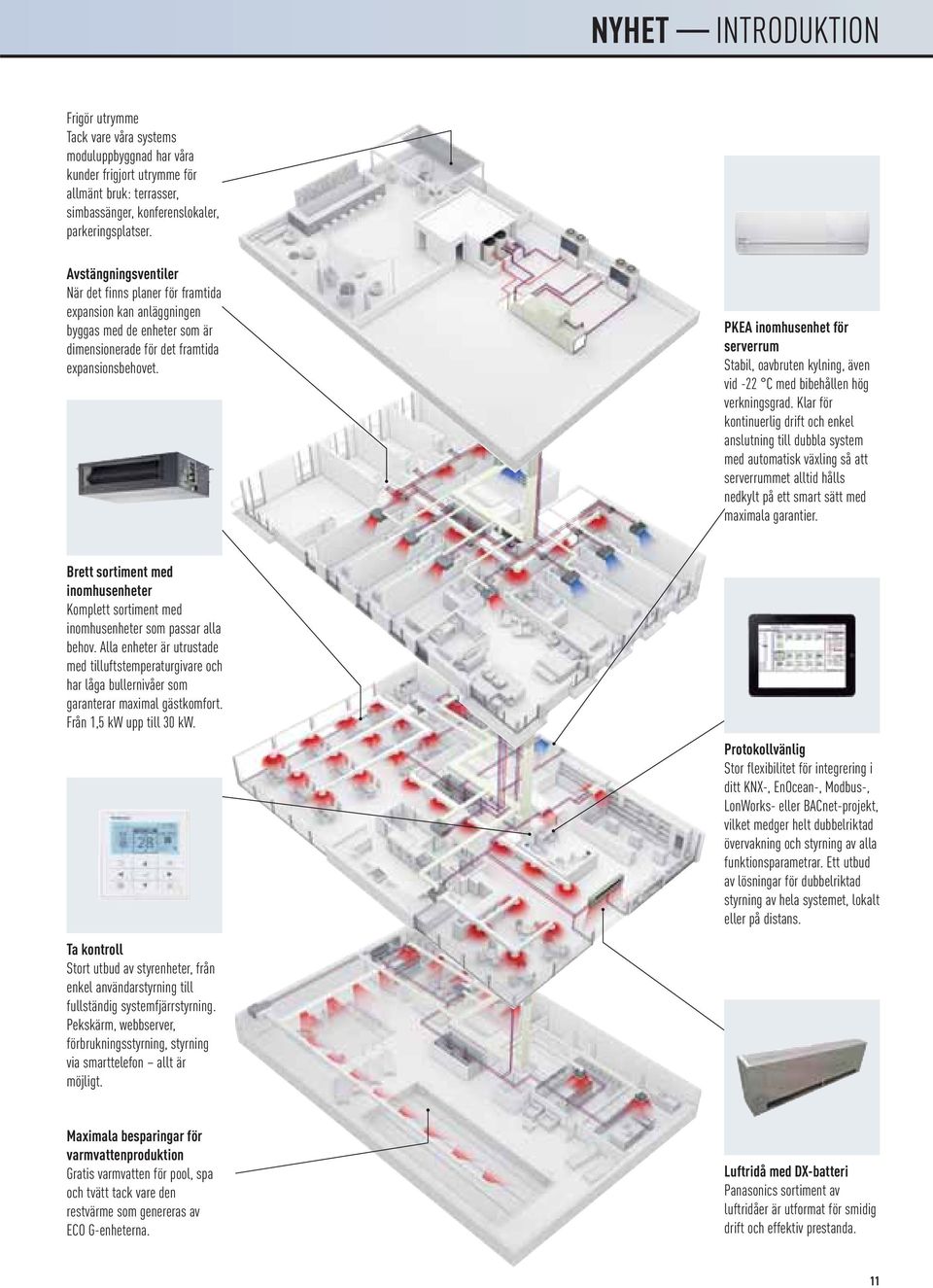

11 NYHET INTRODUKTION Frigör utrymme Tack vare våra systems moduluppbyggnad har våra kunder frigjort utrymme för allmänt bruk: terrasser, simbassänger, konferenslokaler, parkeringsplatser. Avstängningsventiler När det finns planer för framtida expansion kan anläggningen byggas med de enheter som är dimensionerade för det framtida expansionsbehovet. PKEA inomhusenhet för serverrum Stabil, oavbruten kylning, även vid -22 C med bibehållen hög verkningsgrad. Klar för kontinuerlig drift och enkel anslutning till dubbla system med automatisk växling så att serverrummet alltid hålls nedkylt på ett smart sätt med maximala garantier. Brett sortiment med inomhusenheter Komplett sortiment med inomhusenheter som passar alla behov. Alla enheter är utrustade med tilluftstemperaturgivare och har låga bullernivåer som garanterar maximal gästkomfort. Från 1,5 kw upp till 30 kw. Protokollvänlig Stor flexibilitet för integrering i ditt KNX-, EnOcean-, Modbus-, LonWorks- eller BACnet-projekt, vilket medger helt dubbelriktad övervakning och styrning av alla funktionsparametrar. Ett utbud av lösningar för dubbelriktad styrning av hela systemet, lokalt eller på distans. Ta kontroll Stort utbud av styrenheter, från enkel användarstyrning till fullständig systemfjärrstyrning. Pekskärm, webbserver, förbrukningsstyrning, styrning via smarttelefon allt är möjligt. Maximala besparingar för varmvattenproduktion Gratis varmvatten för pool, spa och tvätt tack vare den restvärme som genereras av ECO G-enheterna. Luftridå med DX-batteri Panasonics sortiment av luftridåer är utformat för smidig drift och effektiv prestanda. 11

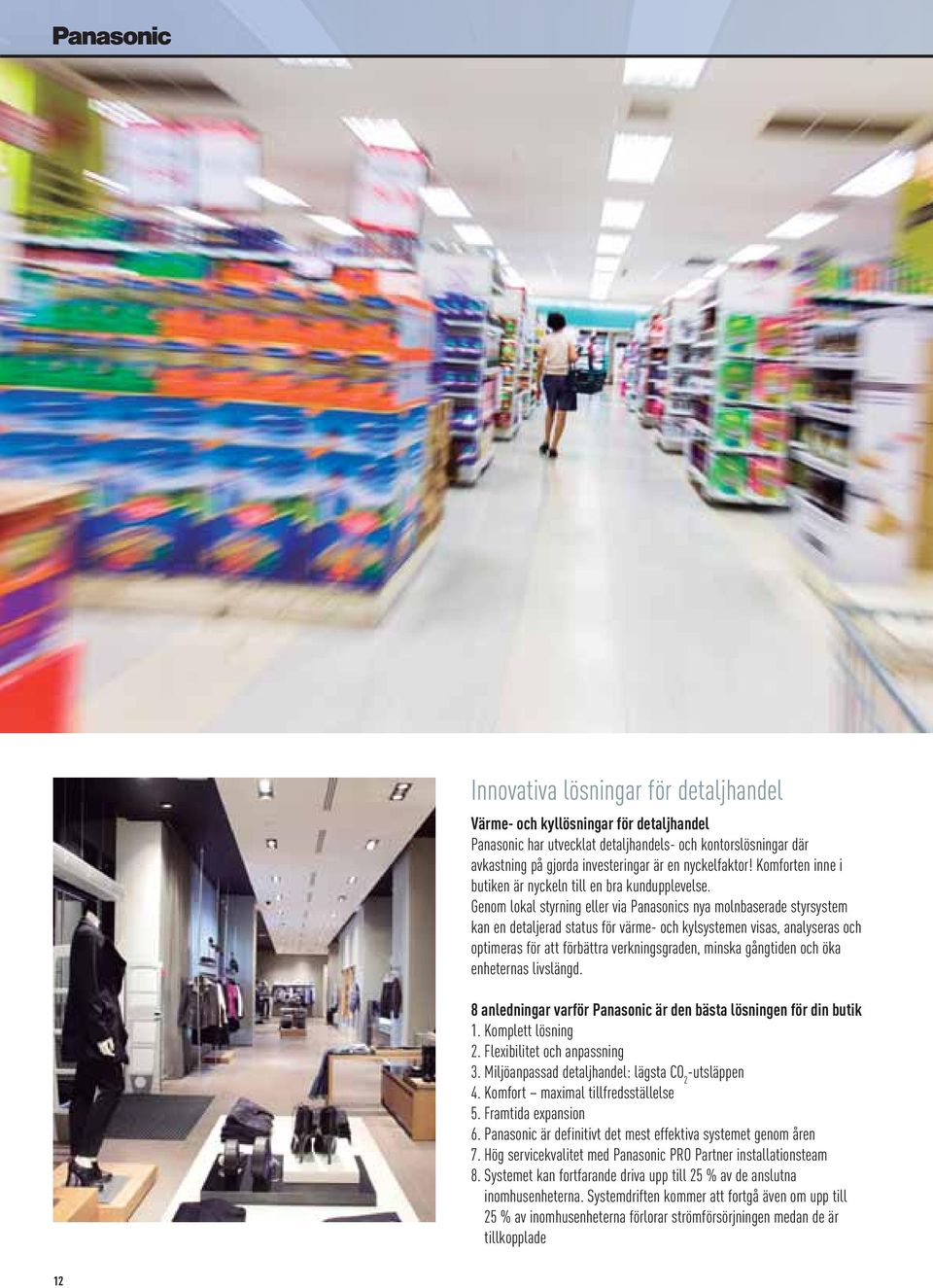

12 Innovativa lösningar för detaljhandel Värme- och kyllösningar för detaljhandel Panasonic har utvecklat detaljhandels- och kontorslösningar där avkastning på gjorda investeringar är en nyckelfaktor! Komforten inne i butiken är nyckeln till en bra kundupplevelse. Genom lokal styrning eller via Panasonics nya molnbaserade styrsystem kan en detaljerad status för värme- och kylsystemen visas, analyseras och optimeras för att förbättra verkningsgraden, minska gångtiden och öka enheternas livslängd. 8 anledningar varför Panasonic är den bästa lösningen för din butik 1. Komplett lösning 2. Flexibilitet och anpassning 3. Miljöanpassad detaljhandel: lägsta CO 2 -utsläppen 4. Komfort maximal tillfredsställelse 5. Framtida expansion 6. Panasonic är definitivt det mest effektiva systemet genom åren 7. Hög servicekvalitet med Panasonic PRO Partner installationsteam 8. Systemet kan fortfarande driva upp till 25 % av de anslutna inomhusenheterna. Systemdriften kommer att fortgå även om upp till 25 % av inomhusenheterna förlorar strömförsörjningen medan de är tillkopplade 12

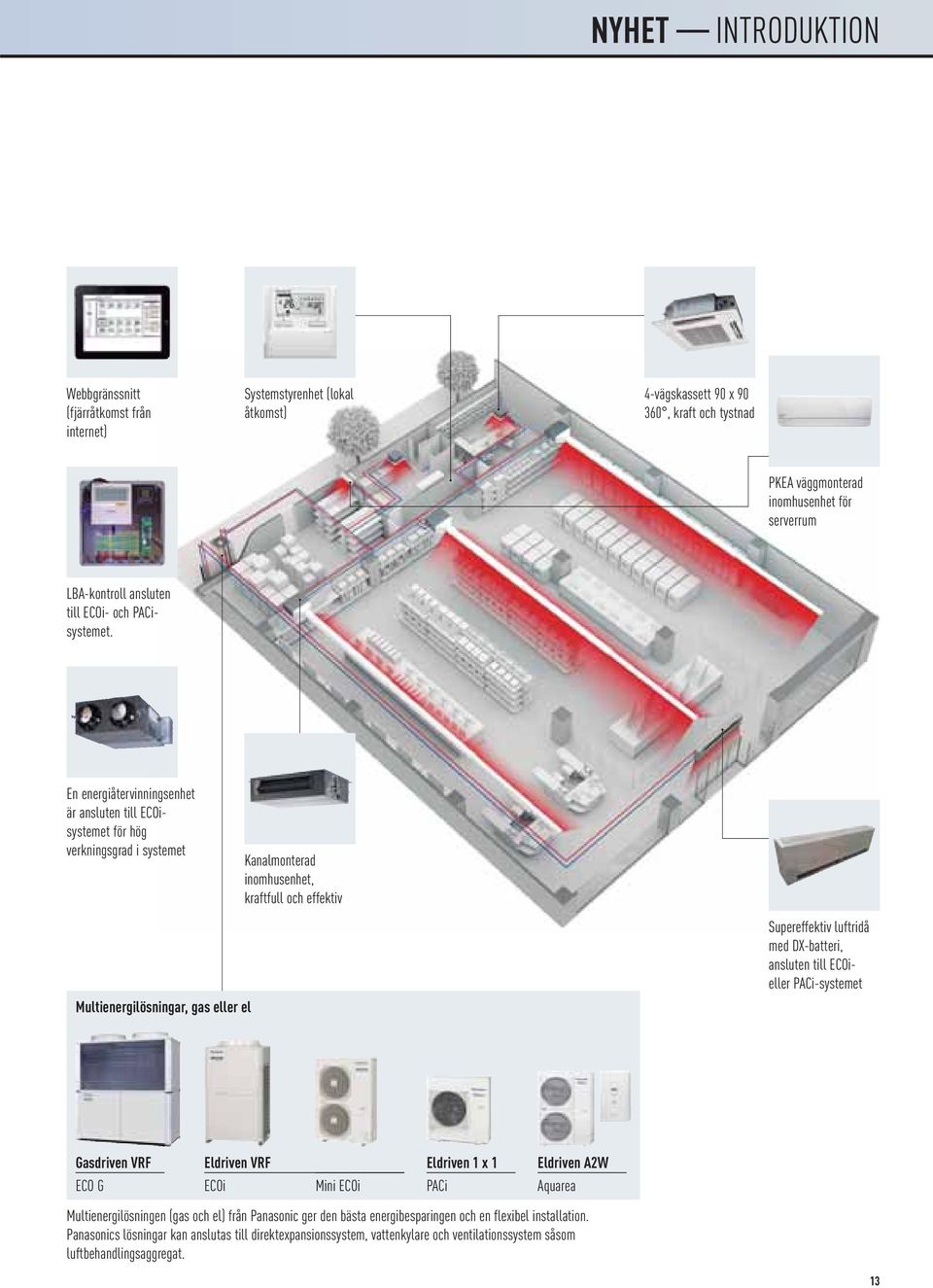

13 NYHET INTRODUKTION Webbgränssnitt (fjärråtkomst från internet) Systemstyrenhet (lokal åtkomst) 4-vägskassett 90 x , kraft och tystnad PKEA väggmonterad inomhusenhet för serverrum LBA-kontroll ansluten till ECOi- och PACisystemet. En energiåtervinningsenhet är ansluten till ECOisystemet för hög verkningsgrad i systemet Kanalmonterad inomhusenhet, kraftfull och effektiv Multienergilösningar, gas eller el Supereffektiv luftridå med DX-batteri, ansluten till ECOieller PACi-systemet Gasdriven VRF Eldriven VRF Eldriven 1 x 1 Eldriven A2W ECO G ECOi Mini ECOi PACi Aquarea Multienergilösningen (gas och el) från Panasonic ger den bästa energibesparingen och en flexibel installation. Panasonics lösningar kan anslutas till direktexpansionssystem, vattenkylare och ventilationssystem såsom luftbehandlingsaggregat. 13

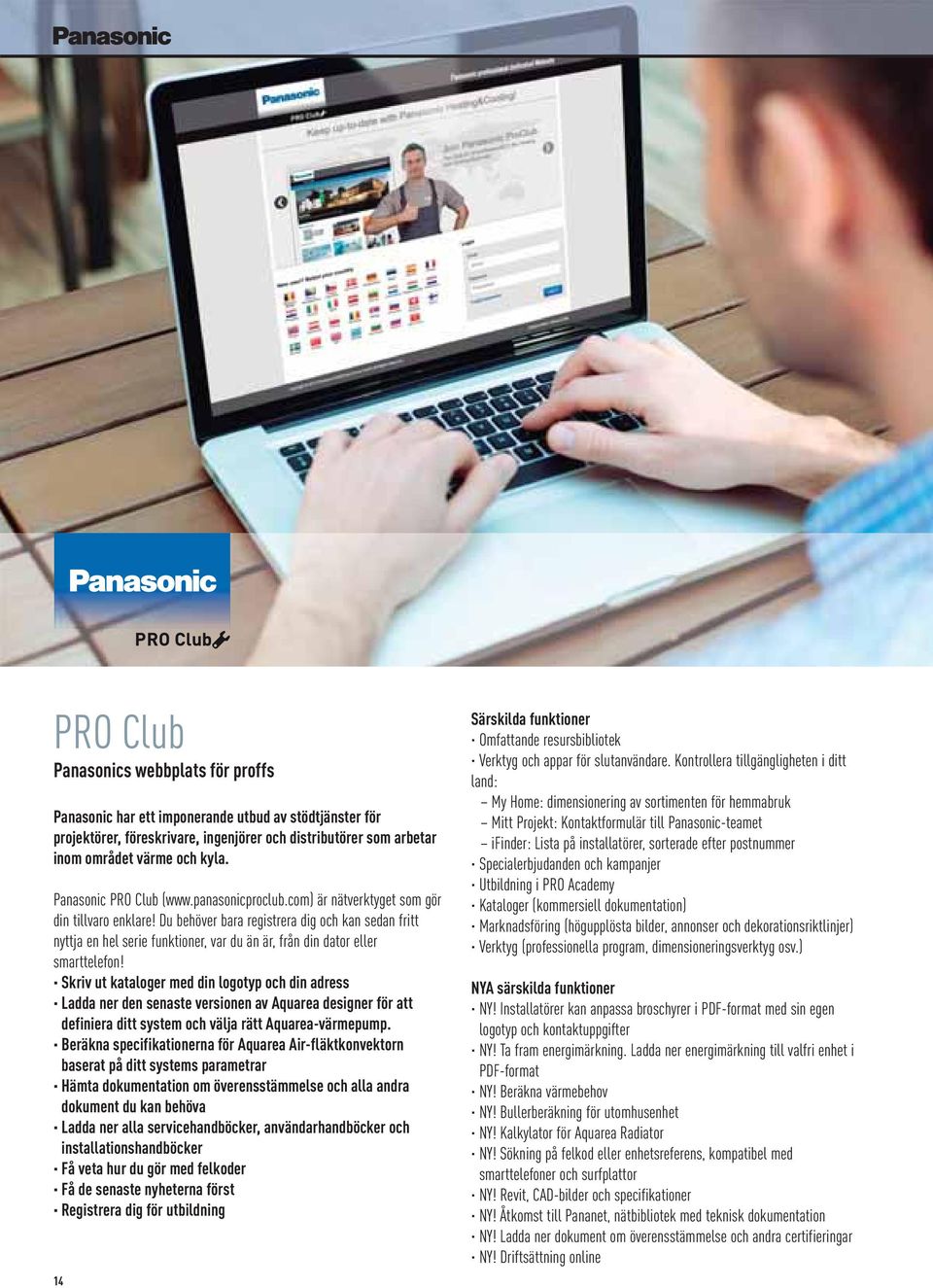

14 PRO Club Panasonics webbplats för proffs Panasonic har ett imponerande utbud av stödtjänster för projektörer, föreskrivare, ingenjörer och distributörer som arbetar inom området värme och kyla. Panasonic PRO Club ( är nätverktyget som gör din tillvaro enklare! Du behöver bara registrera dig och kan sedan fritt nyttja en hel serie funktioner, var du än är, från din dator eller smarttelefon! Skriv ut kataloger med din logotyp och din adress Ladda ner den senaste versionen av Aquarea designer för att definiera ditt system och välja rätt Aquarea-värmepump. Beräkna specifikationerna för Aquarea Air-fläktkonvektorn baserat på ditt systems parametrar Hämta dokumentation om överensstämmelse och alla andra dokument du kan behöva Ladda ner alla servicehandböcker, användarhandböcker och installationshandböcker Få veta hur du gör med felkoder Få de senaste nyheterna först Registrera dig för utbildning 14 Särskilda funktioner Omfattande resursbibliotek Verktyg och appar för slutanvändare. Kontrollera tillgängligheten i ditt land: My Home: dimensionering av sortimenten för hemmabruk Mitt Projekt: Kontaktformulär till Panasonic-teamet ifinder: Lista på installatörer, sorterade efter postnummer Specialerbjudanden och kampanjer Utbildning i PRO Academy Kataloger (kommersiell dokumentation) Marknadsföring (högupplösta bilder, annonser och dekorationsriktlinjer) Verktyg (professionella program, dimensioneringsverktyg osv.) NYA särskilda funktioner NY! Installatörer kan anpassa broschyrer i PDF-format med sin egen logotyp och kontaktuppgifter NY! Ta fram energimärkning. Ladda ner energimärkning till valfri enhet i PDF-format NY! Beräkna värmebehov NY! Bullerberäkning för utomhusenhet NY! Kalkylator för Aquarea Radiator NY! Sökning på felkod eller enhetsreferens, kompatibel med smarttelefoner och surfplattor NY! Revit, CAD-bilder och specifikationer NY! Åtkomst till Pananet, nätbibliotek med teknisk dokumentation NY! Ladda ner dokument om överensstämmelse och andra certifieringar NY! Driftsättning online

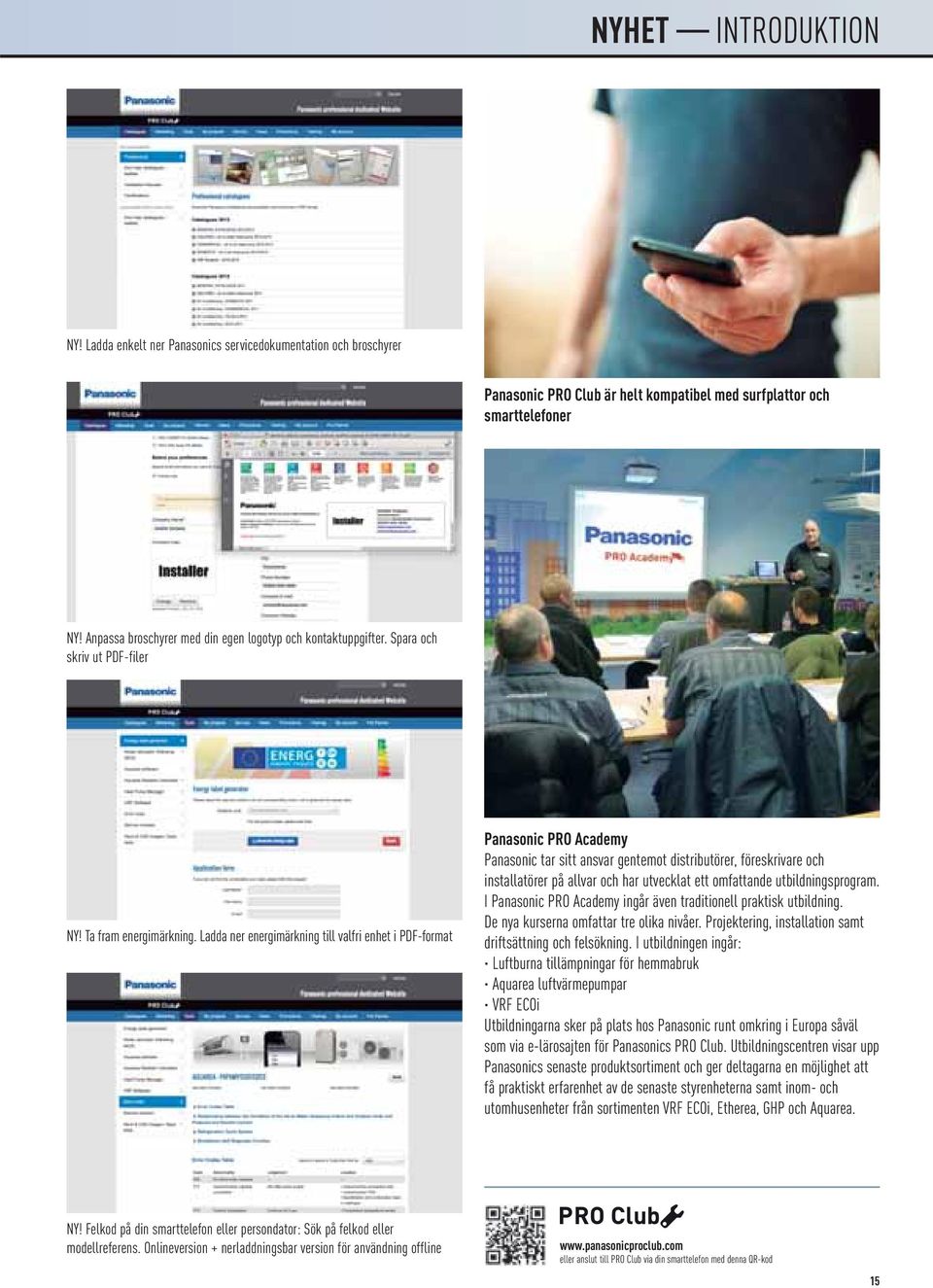

15 NYHET INTRODUKTION NY! Ladda enkelt ner Panasonics servicedokumentation och broschyrer Panasonic PRO Club är helt kompatibel med surfplattor och smarttelefoner NY! Anpassa broschyrer med din egen logotyp och kontaktuppgifter. Spara och skriv ut PDF-filer NY! Ta fram energimärkning. Ladda ner energimärkning till valfri enhet i PDF-format Panasonic PRO Academy Panasonic tar sitt ansvar gentemot distributörer, föreskrivare och installatörer på allvar och har utvecklat ett omfattande utbildningsprogram. I Panasonic PRO Academy ingår även traditionell praktisk utbildning. De nya kurserna omfattar tre olika nivåer. Projektering, installation samt driftsättning och felsökning. I utbildningen ingår: Luftburna tillämpningar för hemmabruk Aquarea luftvärmepumpar VRF ECOi Utbildningarna sker på plats hos Panasonic runt omkring i Europa såväl som via e-lärosajten för Panasonics PRO Club. Utbildningscentren visar upp Panasonics senaste produktsortiment och ger deltagarna en möjlighet att få praktiskt erfarenhet av de senaste styrenheterna samt inom- och utomhusenheter från sortimenten VRF ECOi, Etherea, GHP och Aquarea. NY! Felkod på din smarttelefon eller persondator: Sök på felkod eller modellreferens. Onlineversion + nerladdningsbar version för användning offline eller anslut till PRO Club via din smarttelefon med denna QR-kod 15

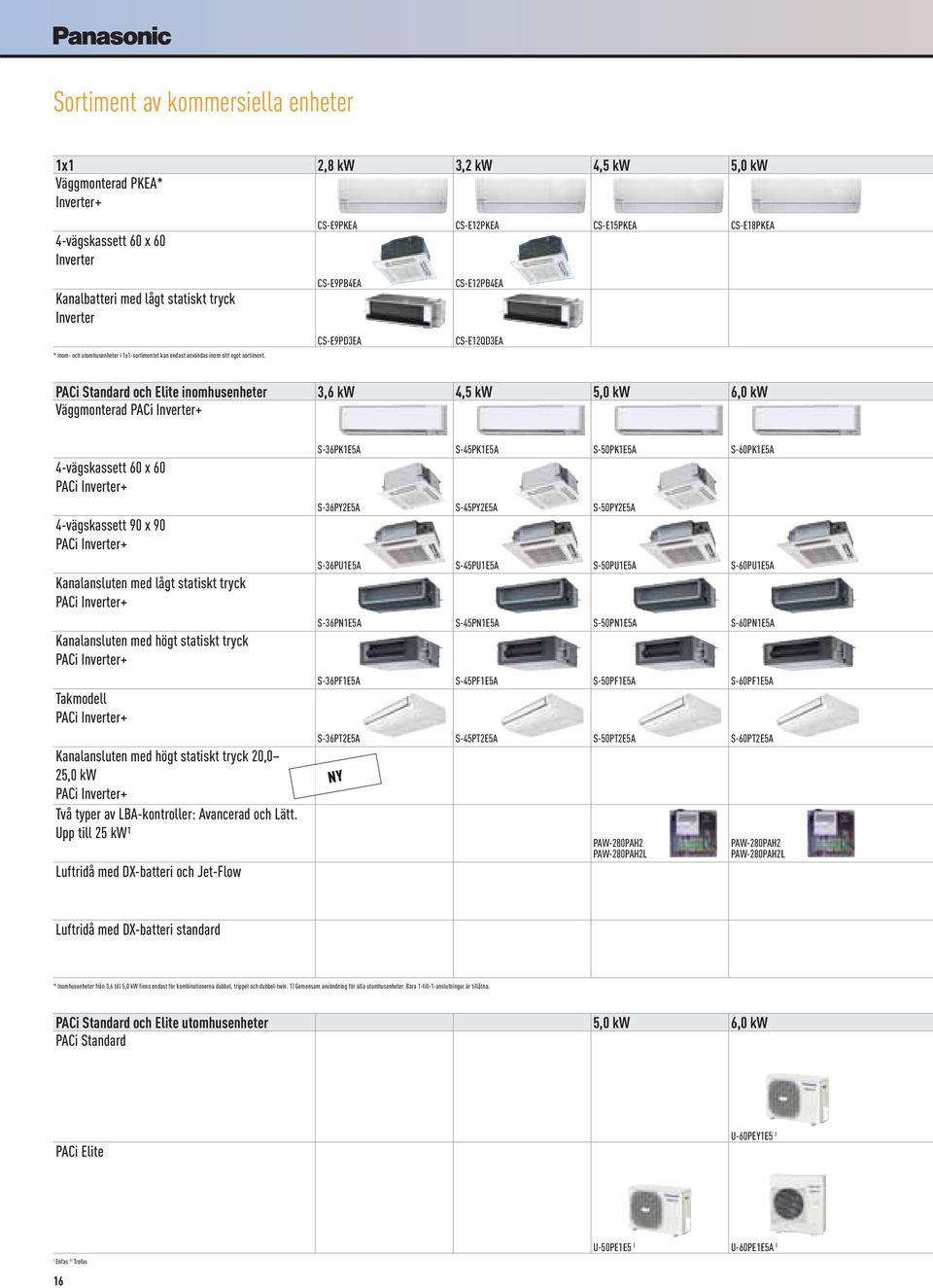

16 Sortiment av kommersiella enheter 1x1 2,8 kw 3,2 kw 4,5 kw 5,0 kw Väggmonterad PKEA* Inverter+ 4-vägskassett 60 x 60 Inverter Kanalbatteri med lågt statiskt tryck Inverter * Inom- och utomhusenheter i 1x1-sortimentet kan endast användas inom sitt eget sortiment. CS-E9PKEA CS-E12PKEA CS-E15PKEA CS-E18PKEA CS-E9PB4EA CS-E9PD3EA CS-E12PB4EA CS-E12QD3EA PACi Standard och Elite inomhusenheter 3,6 kw 4,5 kw 5,0 kw 6,0 kw Väggmonterad PACi Inverter+ 4-vägskassett 60 x 60 PACi Inverter+ 4-vägskassett 90 x 90 PACi Inverter+ Kanalansluten med lågt statiskt tryck PACi Inverter+ Kanalansluten med högt statiskt tryck PACi Inverter+ Takmodell PACi Inverter+ Kanalansluten med högt statiskt tryck 20,0 25,0 kw PACi Inverter+ Två typer av LBA-kontroller: Avancerad och Lätt. Upp till 25 kw¹ Luftridå med DX-batteri och Jet-Flow S-36PK1E5A S-45PK1E5A S-50PK1E5A S-60PK1E5A S-36PY2E5A S-45PY2E5A S-50PY2E5A S-36PU1E5A S-45PU1E5A S-50PU1E5A S-60PU1E5A S-36PN1E5A S-45PN1E5A S-50PN1E5A S-60PN1E5A S-36PF1E5A S-45PF1E5A S-50PF1E5A S-60PF1E5A S-36PT2E5A S-45PT2E5A S-50PT2E5A S-60PT2E5A NY PAW-280PAH2 PAW-280PAH2L PAW-280PAH2 PAW-280PAH2L Luftridå med DX-batteri standard * Inomhusenheter från 3,6 till 5,0 kw finns endast för kombinationerna dubbel, trippel och dubbel-twin. 1) Gemensam användning för alla utomhusenheter. Bara 1-till-1-anslutningar är tillåtna. PACi Standard och Elite utomhusenheter 5,0 kw 6,0 kw PACi Standard PACi Elite U-60PEY1E5 I I Enfas III Trefas 16 U-50PE1E5 I U-60PE1E5A I

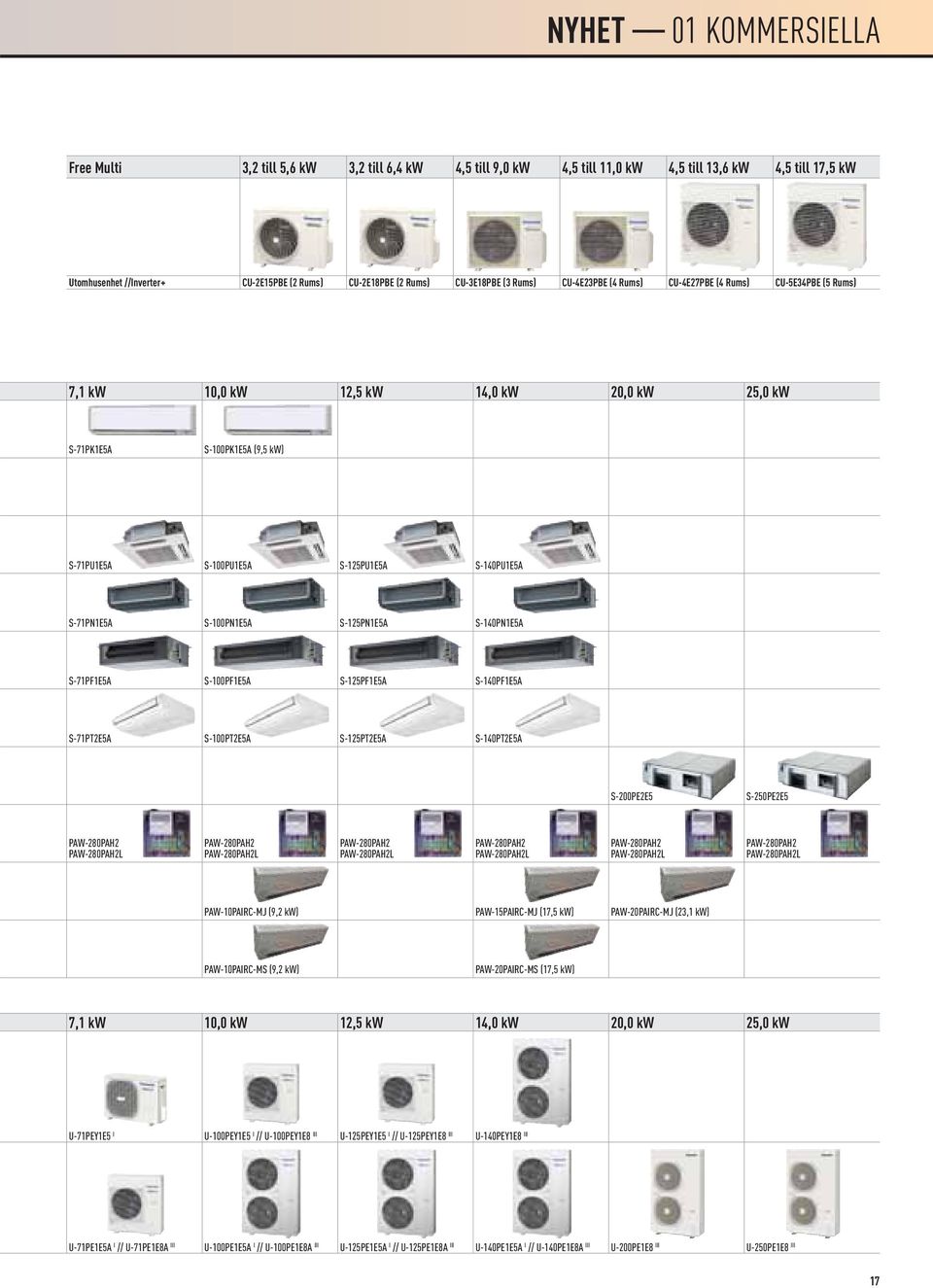

17 NYHET 01 KOMMERSIELLA Free Multi 3,2 till 5,6 kw 3,2 till 6,4 kw 4,5 till 9,0 kw 4,5 till 11,0 kw 4,5 till 13,6 kw 4,5 till 17,5 kw Utomhusenhet //Inverter+ CU-2E15PBE (2 Rums) CU-2E18PBE (2 Rums) CU-3E18PBE (3 Rums) CU-4E23PBE (4 Rums) CU-4E27PBE (4 Rums) CU-5E34PBE (5 Rums) 7,1 kw 10,0 kw 12,5 kw 14,0 kw 20,0 kw 25,0 kw S-71PK1E5A S-100PK1E5A (9,5 kw) S-71PU1E5A S-100PU1E5A S-125PU1E5A S-140PU1E5A S-71PN1E5A S-100PN1E5A S-125PN1E5A S-140PN1E5A S-71PF1E5A S-100PF1E5A S-125PF1E5A S-140PF1E5A S-71PT2E5A S-100PT2E5A S-125PT2E5A S-140PT2E5A S-200PE2E5 S-250PE2E5 PAW-280PAH2 PAW-280PAH2L PAW-280PAH2 PAW-280PAH2L PAW-280PAH2 PAW-280PAH2L PAW-280PAH2 PAW-280PAH2L PAW-280PAH2 PAW-280PAH2L PAW-280PAH2 PAW-280PAH2L PAW-10PAIRC-MJ (9,2 kw) PAW-15PAIRC-MJ (17,5 kw) PAW-20PAIRC-MJ (23,1 kw) PAW-10PAIRC-MS (9,2 kw) PAW-20PAIRC-MS (17,5 kw) 7,1 kw 10,0 kw 12,5 kw 14,0 kw 20,0 kw 25,0 kw U-71PEY1E5 I U-100PEY1E5 I // U-100PEY1E8 III U-125PEY1E5 I // U-125PEY1E8 III U-140PEY1E8 III U-71PE1E5A I // U-71PE1E8A III U-100PE1E5A I // U-100PE1E8A III U-125PE1E5A I // U-125PE1E8A III U-140PE1E5A I // U-140PE1E8A III U-200PE1E8 III U-250PE1E8 III 17

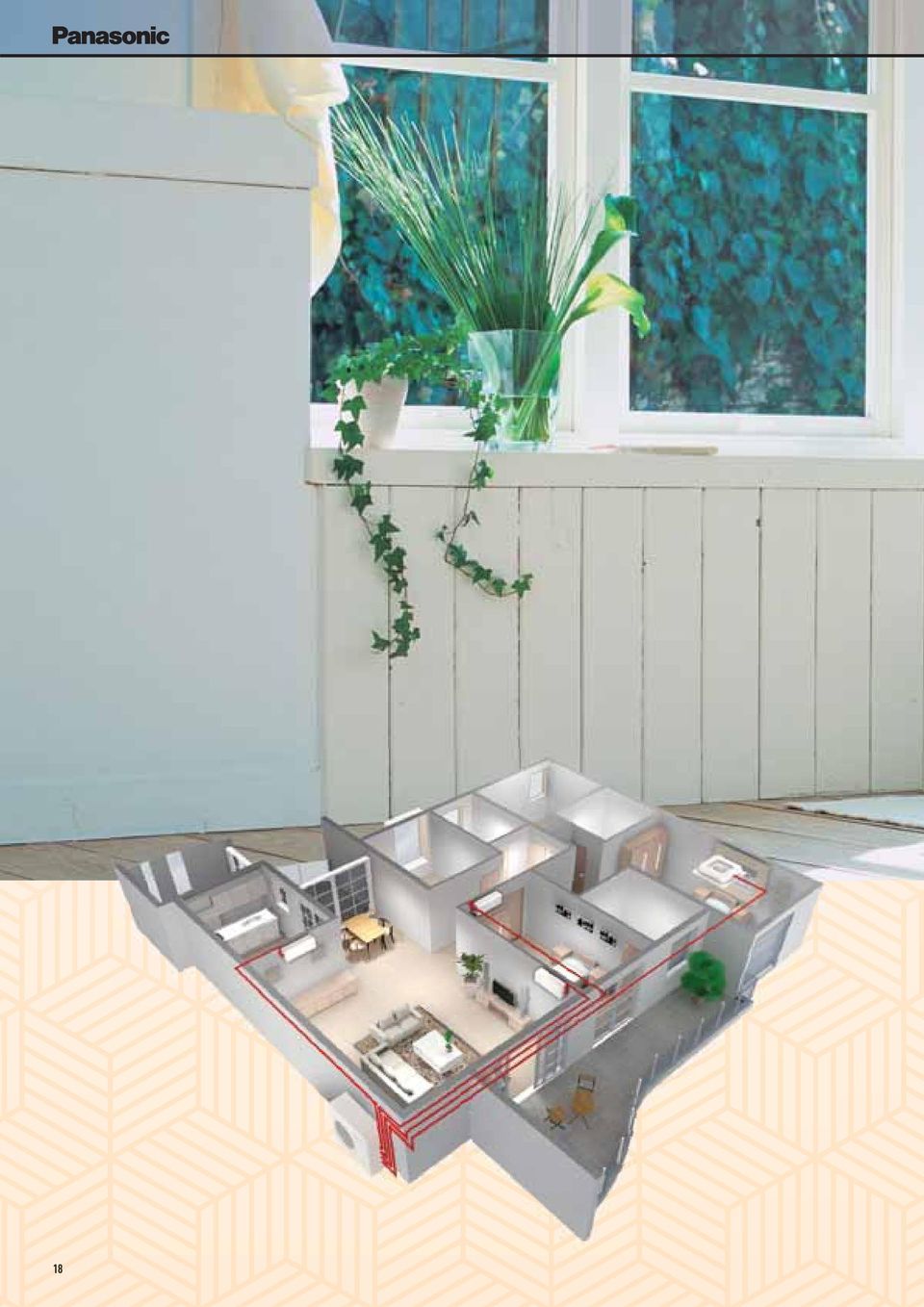

18 18

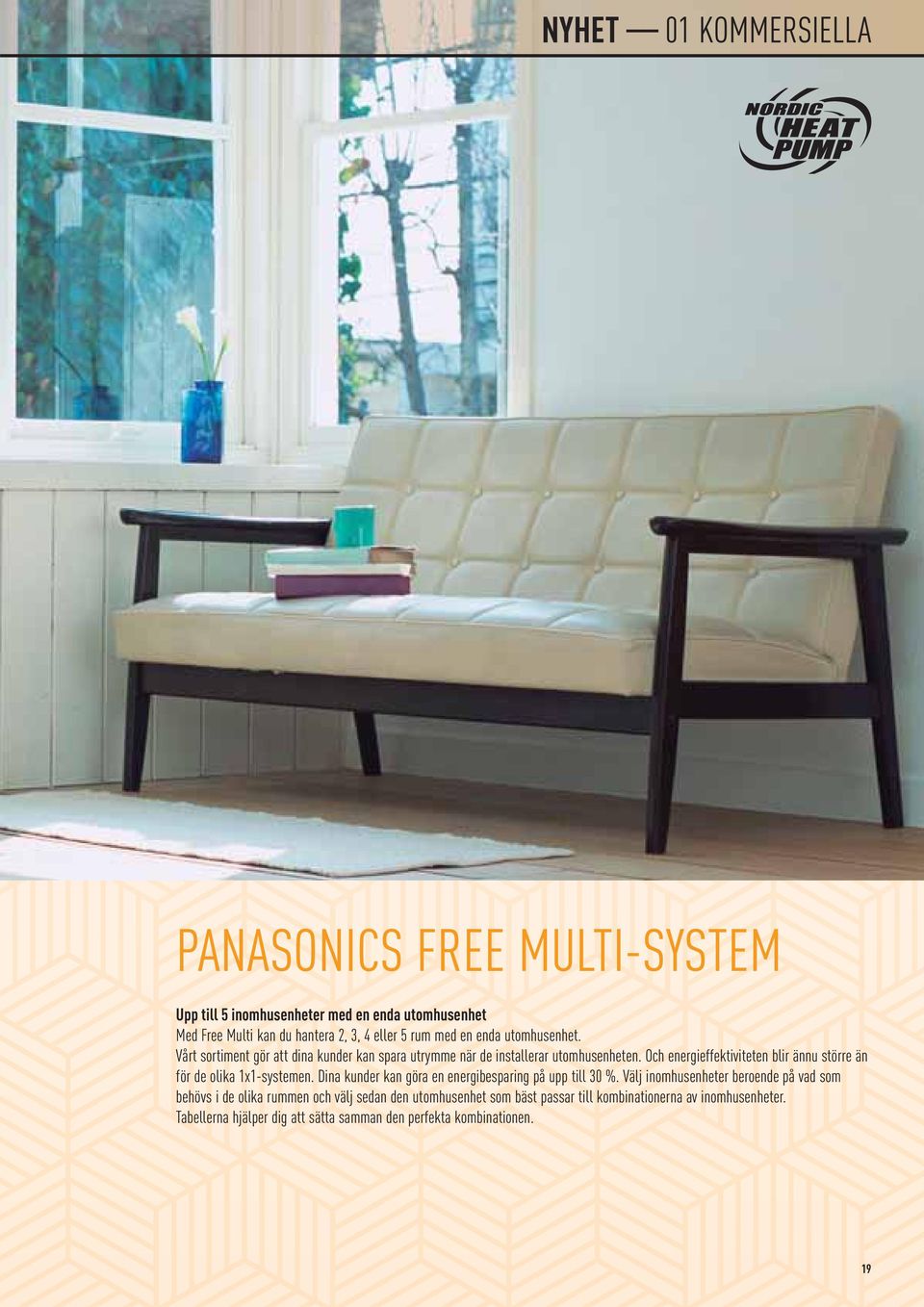

19 NYHET 01 KOMMERSIELLA PANASONICS FREE MULTI-SYSTEM Upp till 5 inomhusenheter med en enda utomhusenhet Med Free Multi kan du hantera 2, 3, 4 eller 5 rum med en enda utomhusenhet. Vårt sortiment gör att dina kunder kan spara utrymme när de installerar utomhusenheten. Och energieffektiviteten blir ännu större än för de olika 1x1-systemen. Dina kunder kan göra en energibesparing på upp till 30 %. Välj inomhusenheter beroende på vad som behövs i de olika rummen och välj sedan den utomhusenhet som bäst passar till kombinationerna av inomhusenheter. Tabellerna hjälper dig att sätta samman den perfekta kombinationen. 19

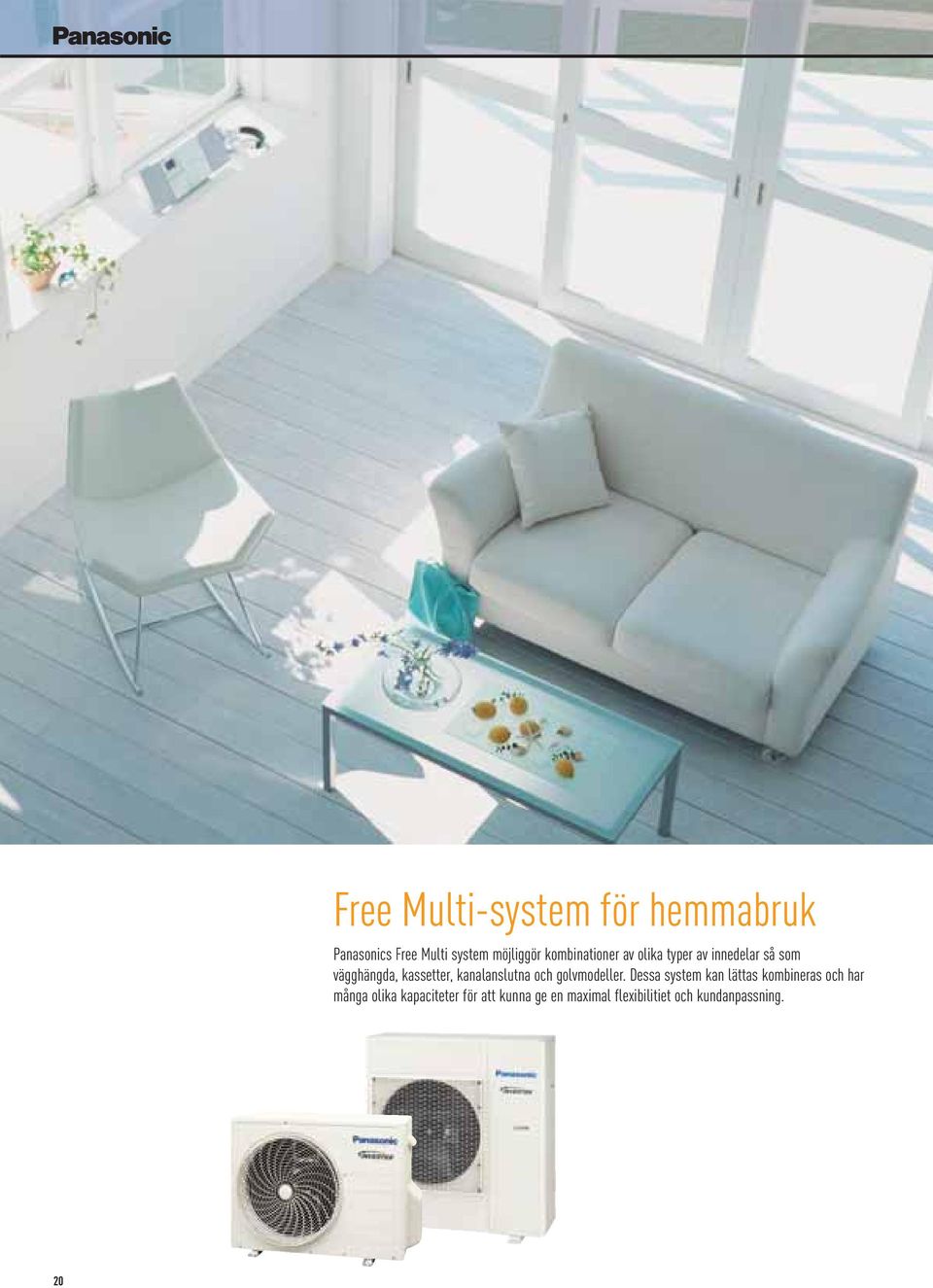

20 Free Multi-system för hemmabruk Panasonics Free Multi system möjliggör kombinationer av olika typer av innedelar så som vägghängda, kassetter, kanalanslutna och golvmodeller. Dessa system kan lättas kombineras och har många olika kapaciteter för att kunna ge en maximal flexibilitiet och kundanpassning. 20

21 NYHET 01 KOMMERSIELLA Varför en multi split är bättre än flera enskilda split-enheter Upp till 5 inomhusenheter anslutna till 1 utomhusenhet Endast 1 kompakt utomhusenhet Ökad komfort i huset eftersom varje rum har en egen inomhusenhet för uppvärmning Mycket mer kraftfull än en single-split Mer effektivt eftersom enheterna inte alltid körs på full kapacitet Du kan ansluta alla typer av inomhusdelar: exempelvis väggtyper och konsoler, beroende på vad som passar bäst för ditt hus Lösning med single-split En inomhusenhet är ansluten till en utomhusenhet. Inomhusenheten är placerad i huvudentrén och värmer hela huset. Vissa rum kanske inte värms upp perfekt, vilket orsakar bristande komfort. Lösning med multi-split Med en utomhusenhet kan du ansluta upp till 5 inomhusenheter. Det finns en inomhusenhet per rum eller område. Det ger en drastisk höjning av komfortnivån. På taket finns bara en utomhusenhet Tvättstuga 2. Entré 3. Kök/Matrum 4. Badrum 5. Allrum 6. Sovrum 6 6 Kapacitet för inomhus enheter Kapacitet Väggmonterad Etherea Väggmonterad RE Golvmodeller Kanalansluten med lågt statiskt tryck 4-Vägs 60x60 kassett 5-1,6 kw CS-ME5PKE 7-2,0 kw CS-E7QKEW CS-MRE7RKE 9-2,5 kw (9-2,8 kw för CS-E9QKEW CS-RE9RKEW CS-E9GFEW-2 CS-E9PD3EA CS-E9PB4EA Golvmodell) 12-3,2 kw CS-E12QKEW CS-RE12RKEW CS-E12GFEW-2 CS-E12QD3EAW¹ CS-E12PB4EA¹ 15-4,0 kw CS-E15QKEW¹ CS-RE15RKEW 18-5,0 kw CS-E18QKEW¹ CS-RE18RKEW CS-E18GFEW¹ CS-ME18PD3EA CS-E18RD3EAW CS-ME18PB4EA¹ CS-E18RB4EAW¹ 21-6,8 kw CS-E21QKEW¹ CS-ME21PB4EA¹ CS-E21RB4EAW¹ 24-7,1 kw CS-E24QKEW¹ CS-RE24RKEW 1) En rörförminskare, CZ-MA1P, behövs för E15 och E18, en rörexpander, CZ-MA2P, behövs till E21. Och en CZ-MA2P rörförlängare plus en CZ-MA3P rörreducering krävs på E24. * Minst två inomhusenheter måste vara anslutna. Free Multi 3,2 till 5,6 kw 3,2 till 6,4 kw 4,5 till 9,0 kw 4,5 till 11,0 kw 4,5 till 13,6 kw 4,5 till 17,5 kw Utomhusenhet //Inverter+ CU-2E15PBE (2 Rums) CU-2E18PBE (2 Rums) CU-3E18PBE (3 Rums) CU-4E23PBE (4 Rums) CU-4E27PBE (4 Rums) CU-5E34PBE (5 Rums) 21

22 Inomhusenheter för Free Multi-kombinationer KLAR FÖR KONTROLL VIA INTERNET: Tillval. Klar för internetstyrning TILLVAL INTERNETSTYRNING Luftrenare tar bort 99 % bakterier virus mögel Solljusdetektering Förbättrad komfort AUTOCOMFORT Supertyst fläkt 23 db(a) SUPER QUIET Enkel styrning via fastighetssystem ANSLUTBARHET Etherea 1,6 kw 2,0 kw 2,5 kw 3,2 kw 4,0 kw 5,0 kw 6,0 kw 7,1 kw Inomhus CS-ME5PKE* CS-E7QKEW CS-E9QKEW CS-E12QKEW CS-E15QKEW CS-E18QKEW CS-E21QKEW CS-E24QKEW Värmekapacitet Nominell kw / kcal/h 2,6 / ,20 / ,60 / ,50 / ,60 / ,80 / ,50 / ,70 / Kylkapacitet Nominell kw / kcal/h 1,6 / ,00 / ,50 / ,20 / ,00 / ,00 / ,00 / ,00 / Anslutning mm² 4 x 1,5 4 x 1,5 4 x 1,5 4 x 1,5 4 x 1,5 4 x 1,5 4 x 1,5 4 x 1,5 Ljudtrycksnivå¹ Kyldrift (Hi/Lo/S-Lo) db(a) 39 / 29 / / 26 / / 26 / / 32 / / 32 / / 33 / / 33 / / 38 / 35 Värmedrift (Hi/Lo /S-Lo) db(a) 39 / 29 / / 26 / / 26 / / 32 / / 33 / / 35 / / 35 / / 38 / 35 Ljudeffektnivå Kyldrift (Hi) db Värmedrift (Hi) db Mått H x B x D mm 295 x 870 x x 870 x x 870 x x 870 x x 870 x x x x x x x 255 Nettovikt kg Luftreningsfilter Nanoe-G Nanoe-G Nanoe-G Nanoe-G Nanoe-G Nanoe-G Nanoe-G Nanoe-G Röranslutningar Vätskerör tum (mm) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) Gasrör tum (mm) 3/8 (9,52) 3/8 (9,52) 3/8 (9,52) 3/8 (9,52) 1/2 (12,70) 1/2 (12,70) 1/2 (12,70) 5/8 (15,88) * Även för 4x1 och 5x1. KLAR FÖR KONTROLL VIA INTERNET: Tillval. Klar för internetstyrning Väggmonterad RE 2,0 kw 2,5 kw 3,2 kw 4,0 kw 5,0 kw 7,1 kw Inomhus CS-MRE7RKE CS-RE9RKEW CS-RE12RKEW CS-RE15RKEW CS-RE18RKEW CS-RE24RKEW Värmekapacitet Nominell kw / kcal/h 3,20 / ,60 / ,50 / ,60 / ,80 / ,70 / Kylkapacitet Nominell kw / kcal/h 2,00 / ,50 / ,20 / ,00 / ,00 / ,00 / Kabeldimension mm² 4 x 1,5 4 x 1,5 4 x 1,5 4 x 1,5 4 x 1,5 4 x 1,5 Ljudtrycksnivå¹ Kyldrift (Hi/Lo/S-Lo) db(a) Värmedrift (Hi/Lo/S-Lo) db(a) Mått H x B x D mm 290 x 870 x x 870 x x 870 x x 870 x x x x x 240 Nettovikt kg Röranslutningar Vätskerör Tum (mm) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) Gasrör Tum (mm) 3/8 (9,52) 3/8 (9,52) 3/8 (9,52) 1/2 (12,70) 1/2 (12,70) 5/8 (15,88) TILLVAL INTERNETSTYRNING Supertyst fläkt 22 db(a) SUPER QUIET Torrkontakt med ytterligare PCB:PAW-AC-DIO ENKEL ANSLUTNING KLAR FÖR KONTROLL VIA INTERNET: Tillval. Internet Anslutning med PAW-IR-WIFI-1. Golvmodell 2,8 kw 3,2 kw 5,0 kw Inomhus CS-E9GFEW-2 CS-E12GFEW-2 CS-E18GFEW Värmekapacitet Nominell kw / kcal/h 4,00 / ,50 / ,80 / Kylkapacitet Nominell kw / kcal/h 2,80 / ,20 / ,00 / Anslutning mm² 4 x 1,5 4 x 1,5 4 x 1,5 Ljudtrycksnivå¹ Kyldrift (Hi/Lo /S-Lo) db(a) 38 / 27 / / 28 / / 36 / 32 Värmedrift (Hi/Lo/S-Lo) db(a) 38 / 27 / / 27 / / 36 / 32 Ljudeffektnivå Kyldrift (Hi) db Värmedrift (Hi) db Mått H x B x D mm 600 x 700 x x 700 x x 700 x 210 Nettovikt kg Röranslutningar Vätskerör tum (mm) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) Gasrör tum (mm) 3/8 (9,52) 3/8 (9,52) 1/2 (12,70) Klar för internetstyrning TILLVAL INTERNETSTYRNING Supertyst fläkt 23 db(a) SUPER QUIET Multikombination, utomhusmodell Nödvändiga tillbehör CS-E7*** // CS-E9*** // CS-E12*** CU-2E15*** // CU-2E18*** // CU-3E18*** // CU-4E23*** // CU-4E27*** // CU-5E34*** CS-E15*** // CS-E18*** CU-3E18*** // CU-4E23*** // CU-4E27*** // CZ-MA1P CU-5E34*** CS-E21*** CU-4E23*** // CU-4E27*** // CU-5E34*** CZ-MA2P CS-E24*** CU-4E27*** // CU-5E34*** CZ-MA2P och CZ-MA3P CZ-MA1P används för att ansluta en inomhusenhet från 1/2" till 3/8". CZ-MA2P används för att ansluta en utomhusenhet från 5/8" till 1/2". CZ-MA3P används för att ansluta en inomhusenhet från 5/8" till 1/2". Mätförhållanden: Kyldrift Inomhus 27 C DB / 19 C WB. Kyldrift Utomhus 35 C DB / 24 C WB. Värmedrift Inomhus 20 C DB. Värmedrift Utomhus 7 C DB / 6 C WB. (DB: Dry Bulb; WB: Wet Bulb) 1) Enheternas ljudtrycksnivå visar det uppmätta värdet 1 meter framför huvudenheten. Ljudtrycksnivån uppmäts i enlighet med Eurovent 6/C/ specifikationen. 2) Specifikationerna i tabellen anger värden under förhållandet 29 Pa (3,0 mm Vp), vilket tillämpas för fabriksinställningen. Ändra omkopplaren på styrkortet från Hi (hög) till S-Hi (s-hög) för att erhålla mer än 6,0 mm Vp. Panasonic förbehåller sig rätten att ändra produktens specifikationer.. 22

23 NYHET 01 KOMMERSIELLA Följer med inomhusenheten KLAR FÖR KONTROLL VIA INTERNET och ENKEL KONTROLL MED BMS: Tillval för E9, E12 och E18. Kanalbatteri med lågt statiskt tryck 2,5 kw 3,2 kw 5,0 kw 5,0 kw Inomhus CS-E9PD3EA CS-E12QD3EAW CS-ME18PD3EA CS-E18RD3EAW Värmekapacitet Nominell kw / kcal/h 3,20 / ,00 / ,80 / ,10 Kylkapacitet Nominell kw / kcal/h 2,50 / ,4 / ,00 / ,10 Anslutning mm² 4 x 1,5 till 2,5 4 x 1,5 till 2,5 4 x 1,5 4 x 1,5 till 2,5 Externt statiskt tryck S-Hi / Hi / Me / Lo Pa N/A N/A N/A N/A Ljudtrycksnivå¹ Kyldrift (Hi / Lo / S-Lo) db(a) 33 / 27 / / 27 / / 30 / / 30 / 27 Värmedrift (Hi/Lo/S-Lo) db(a) 35 / 28 / / 28 / / 32 / / 32 / 29 Ljudeffektnivå Kyldrift / Värmedrift (Hi) db 49 / / / / 57 Mått / Nettovikt H x B x D mm / kg 235 x 750 x 370 / x 750 x 370 / x 750 (+65) x 370 / x 750 x 640 / 19 Röranslutningar Vätskerör / Gasrör Tum (mm) 1/4 (6,35) / 3/8 (9,52) 1/4 (6,35) / 3/8 (9,52) 1/4 (6,35) / 1/2 (12,70) 1/4 (6,35) / 1/2 (12,70) Klar för Enkel internetstyrning styrning via fastighetssystem INTERNETSTYRNING ANSLUTBARHET TILLVAL Följer med inomhusenheten Tillval trådbunden fjärrkontroll CZ-RD52CP Panel CZ-BT20E Säljs separat KLAR FÖR KONTROLL VIA INTERNET och ENKEL KONTROLL MED BMS: Tillval för E9, E12, E18 och E21. Klar för Enkel internetstyrning styrning via fastighetssystem INTERNETSTYRNING ANSLUTBARHET 4-Vägs 60x60 kassett 2,5 kw 3,2 kw 5,0 kw 6,0 kw 5,0 kw 6,0 kw Inomhus CS-E9PB4EA CS-E12PB4EA CS-ME18PB4EA CS-ME21PB4EA CS-E18RB4EAW CS-E21RB4EAW Värmekapacitet Nominell kw / kcal/h 3,20 / ,50 / ,80 / ,50 / ,60 / ,00 / Kylkapacitet Nominell kw / kcal/h 2,50 / ,40 / ,00 / ,00 / ,00 / ,90 / Anslutning mm² 4 x 1,5 till 2,5 4 x 1,5 till 2,5 4 x 1,5 4 x 1,5 4 x 1,5 till 2,5 4 x 1,5 till 2,5 Ljudtrycksnivå¹ Kyldrift (Hi/Lo/S-Lo) db(a) 34 / 26 / / 26 / / 28 / / 33 / / 28 / / 33 / 30 Värmedrift (Hi/Lo/S-Lo) db(a) 35 / 28 / / 28 / / 29 / / 34 / / 29 / / 34 / 31 Ljudeffektnivå Kyldrift / Värmedrift (Hi) db 50 / / / / / / 59 Mått (H x B x D) / Nettovikt Inomhus mm / kg 260 x 575 x 575 / x 575 x 575 / x 575 x 575 / x 575 x 575 / x 575 x 575 / x 575 x 575 / 18 Panel mm / kg 51 x 700 x 700 / 2,5 51 x 700 x 700 / 2,5 51 x 700 x 700 / 2,5 51 x 700 x 700 / 2,5 51 x 700 x 700 / 2,5 51 x 700 x 700 / 2,5 Röranslutningar Vätskerör / Gasrör Tum (mm) 1/4 (6,35) / 3/8 (9,52) 1/4 (6,35) / 1/2 (12,70) 1/4 (6,35) / 1/2 (12,70) 1/4 (6,35) / 1/2 (12,70) 1/4 (6,35) / 1/2 (12,70) 1/4 (6,35) / 1/2 (12,70) TILLVAL Utomhusenheter för Free Multi-kombinationer ROTARY INVERTER COMPRESSOR 5 års garanti på kompressor CU-2E15PBE CU-2E18PBE CU-3E18PBE CU-4E23PBE CU-4E27PBE CU-5E34PBE Utomhusenhet //Inverter+ 3,2 till 5,6 kw 3,2 till 6,4 kw 4,5 till 9,0 kw 4,5 till 11,0 kw 4,5 till 13,6 kw 4,5 till 17,5 kw Utomhusenhet CU-2E15PBE CU-2E18PBE CU-3E18PBE CU-4E23PBE CU-4E27PBE CU-5E34PBE Värmekapacitet Nominell (Min - Max) kw 5,40 (1,10-7,00) 5,60 (1,10-7,20) 6,80 (1,60-8,30) 8,50 (3,00-10,60) 9,40 (4,20-10,60) 12,00 (3,40-14,50) Värmekapacitet vid -7 C Nominell kw 3,54 3,65 4,90 6,05 7,08 8,85 COP Nominell W/W 4,62 (5,24-4,19) A 4,63 (4,24-5,24) A 4,69 (3,93-5,00) A 4,47 (4,08-5,17) A 4,52 (6,00-3,46) A 4,20 (6,42-3,42) A SCOP Nominell W/W 4,00 h 4,00 h 4,00 h 4,00 h 4,00 h 4,00 h Pdesign vid -10 C kw 4,00 3,80 4,80 5,50 8,00 10,00 Ineffekt värmedrift Nominell (Min - Max) kw 1,170 (0,210-1,670) 1,300 (0,240-1,700) 1,450 (0,320-2,110) 1,850 (0,580-2,600) 2,080 (0,700-3,060) 2,860 (0,530-4,240) Årlig energiförbrukning (värmedrift) kwh/a 1,400 1,330 1,680 1,925 2,800 3,500 Kylkapacitet Nominell (Min - Max) kw 4,50 (1,50-5,20) 5,20 (1,50-5,40) 5,20 (1,80-7,30) 6,80 (1,90-8,80) 8,00 (3,00-9,20) 10,00 (2,9-11,5) EER Nominell W/W 3,66 (6,00-3,42) A 3,42 (6,00-3,42) A 4,33 (5,00-3,35) A 4,05 (5,59-3,56) A 4,04 (5,66-3,21) A 3,5 (5,27-2,98) A SEER Nominell W/W 6,50 i 6,50 i 7,00 i 7,00 i 7,00 i 6,50 i Pdesign (Kyldrift) 4,50 5,20 5,20 6,80 8,00 10,00 Ineffekt kyldrift Nominell (Min - Max) kw 1,230 (0,250-1,520) 1,490 (0,250-1,540) 1,210 (0,360-2,180) 1,680 (0,340-2,470) 1,980 (0,530-2,870) 2,860 (0,550-3,860) Årlig energiförbrukning (kyldrift) kwh/a Strömförbrukning Kyldrift / Värmedrift A 5,75 / 5,20 7,10 / 5,35 5,30 / 6,70 7,50 / 8,80 9,40 / 9,80 13,20 / 13,40 Spänning V Rekommenderad säkring A Rekommenderad strömkabel mm² 1,5 1,5 2,5 2,5 2,5 3,5 Ljudtrycksnivå¹ Värmedrift / Kyldrift (Hi) db(a) 47 / / / / / / 54 Ljudeffektnivå Värmedrift / Kyldrift (Hi) db 62 / / / / / / 70 Mått / Nettovikt H x B x D mm / kg 619 x 824 (+70) x 299 / x 824 x 229 / x 875 (+95) x 320 / x 875 (+95) x 320 / x 940 x 340 / x 940 x 340 / 81 Röranslutningar Vätskerör / Gasrör tum (mm) 1/4 (6,35) / 3/8 (9,52) 1/4 (6,35) / 3/8 (9,52) 1/4 (6,35) / 3/8 (9,52) 1/4 (6,35) / 3/8 (9,52) 1/4 (6,35) / 3/8 (9,52) 1/4 (6,35) / 3/8 (9,52) Mängd köldmedium / Påfyllning R410A kg / g/m 1,40 / 15 1,40 / 15 2,64 / 20 2,64 / 20 3,4 / 20 3,4 / 20 Höjdskillnad (in/ut) Max m Rörlängd total till en enhet Min / Max m 3 / 30 3 / 20 3 / 30 3 / 20 3 / 50 3 / 25 - / 60 3 / 25 - / 80 3 / 25 - / 80 3 / 25 Påfylld längd Max m Driftområde Kyldrift Min / Max C -10 / / / / / / +46 Värmedrift Min / Max C -15 / / / / / / +24 Minsta antal anslutningar: två inomhusenheter. För mer detaljerad information om ErP, besök vår sida och Energibesparing 4,00 A+ SCOP HÖG ÅRSVERKNINGSGRAD ÅRET RUNT 7,00 A++ SEER HÖG ENERGIEFFEKTIVITET OBEROENDE AV ÅRSTID Ner till -15 C i värmeläge UTETEMPERATUR Kompatibel med R22-rör R22 RENEWAL 23
