1 MCA Analys AB Presenterar Praktiska fall där olika analys metoder har använts för att söka orsaker till upplevda inomhus problem.

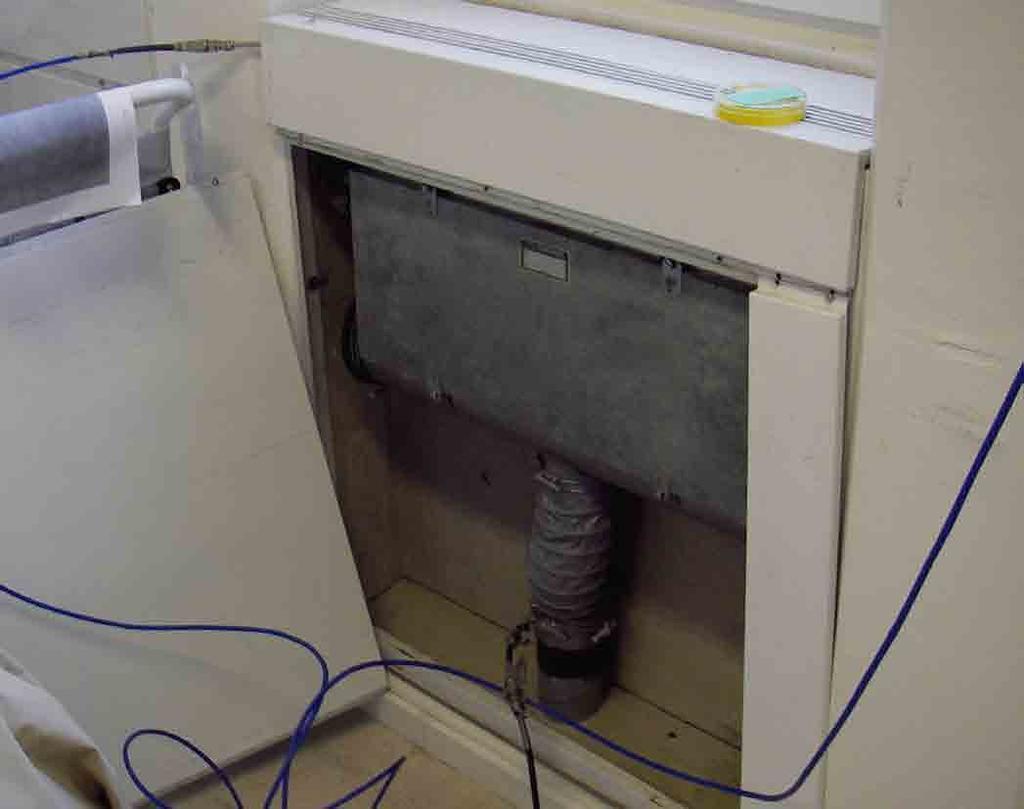

2 Efter Konvektor Tilluftsprov tas före och efter konvektorv Före och efter Konvektor Före konvektor

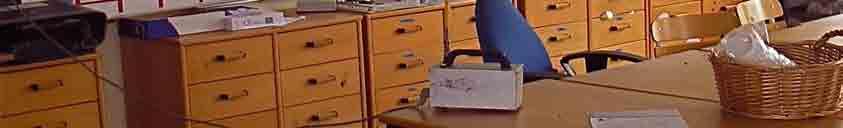

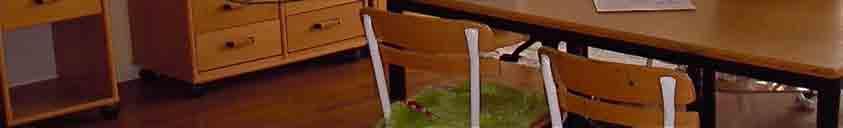

3 Provtagning av rumsluft

4 Stubbarna klara för Sem-anlys Provtagning i Tilluftskanal. Provtagning i tilluftskanal

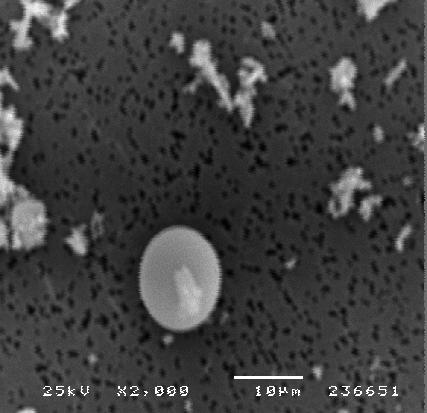

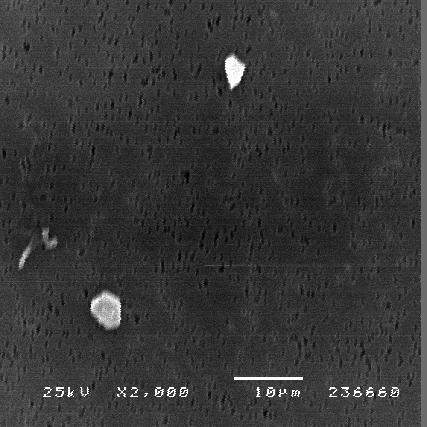

5 Före konvektor upptäcks en mindre bra tilluftskvalitet med förekomst av organiskt material.

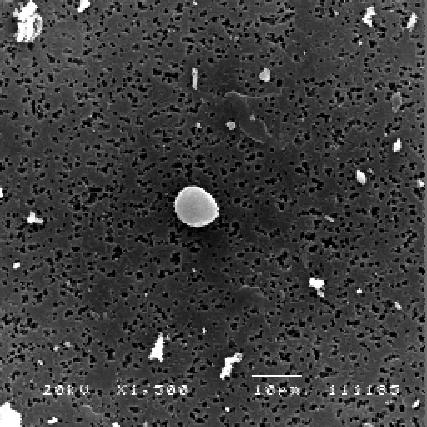

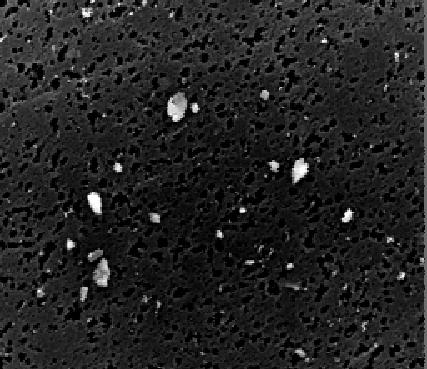

6 Tilluft efter konvektor En klart förhöjd partikelhalt med förekomst av Organiskt material.

7 RUMSLUFTSPROV Taget i träningsalens vistelsezon

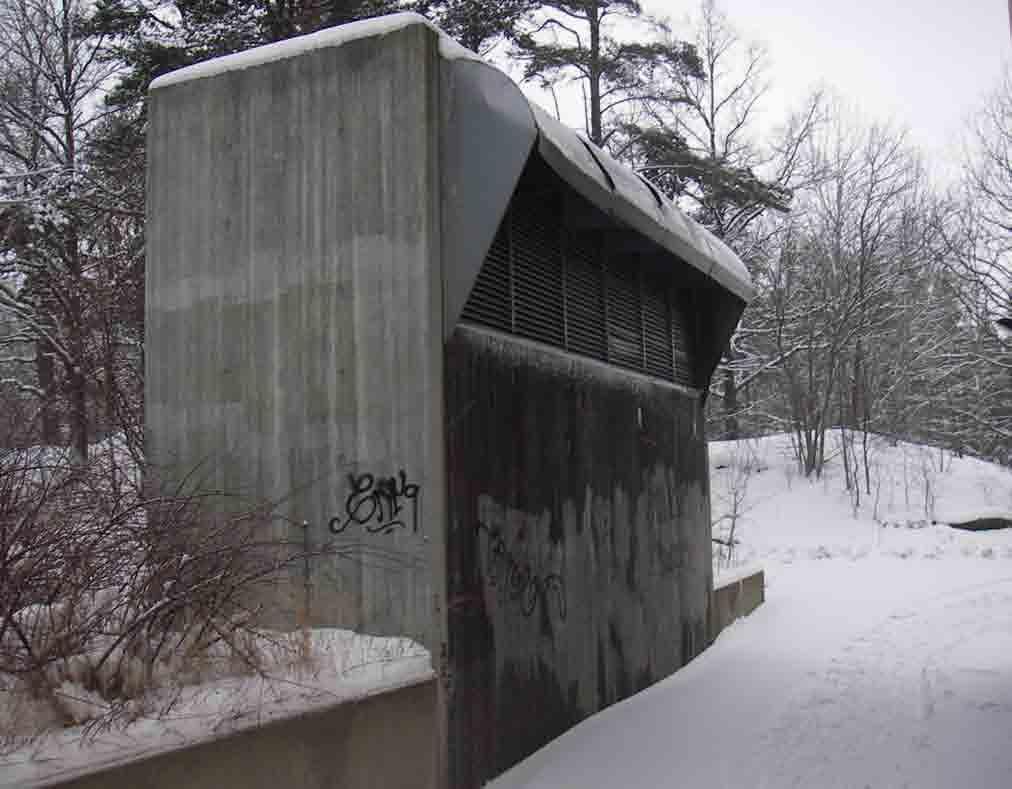

8 FRISKLUFTSINTAG

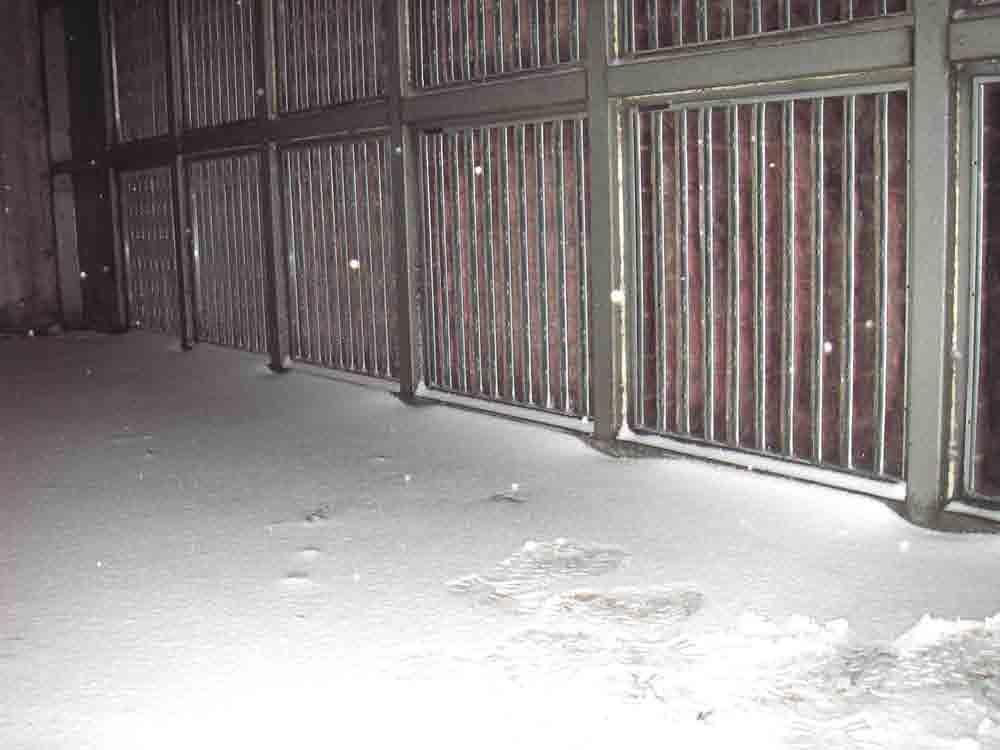

9 Friskluftintag före filterbank är fyllt med snö och is.

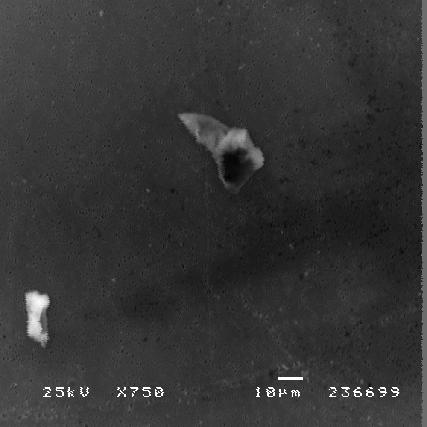

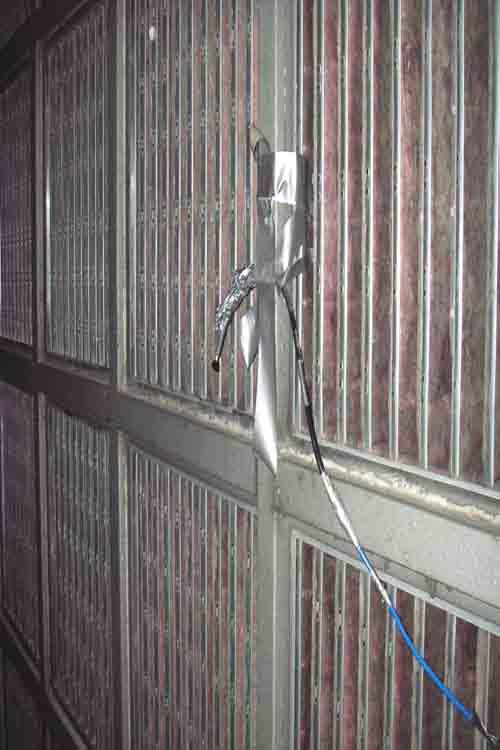

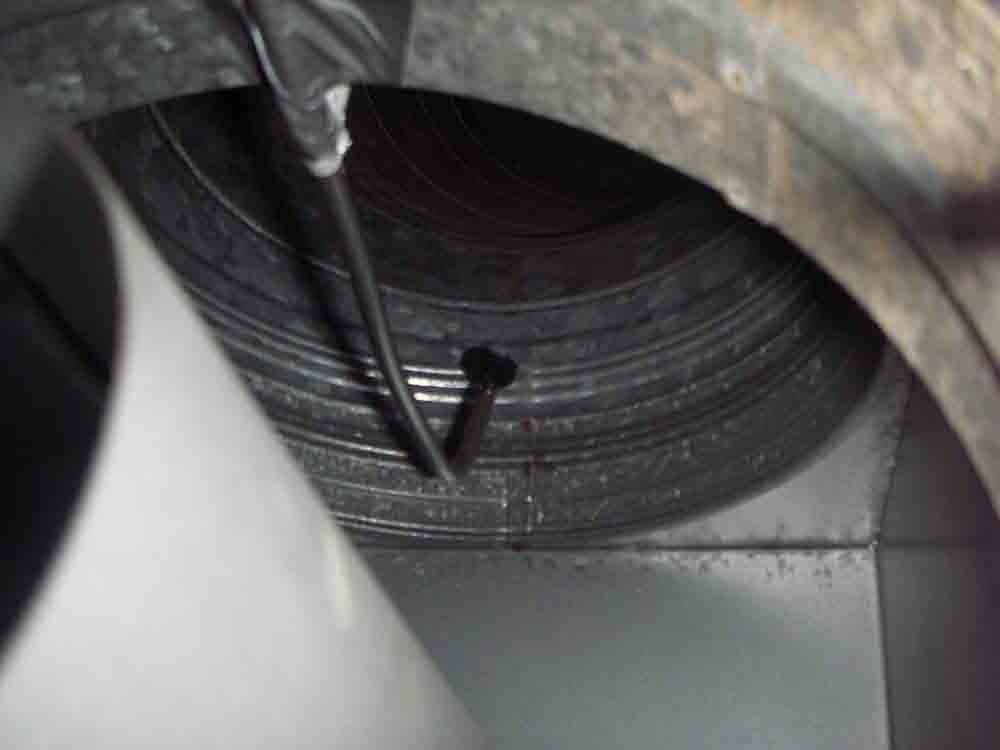

10 Provtagning i friskluftsintag

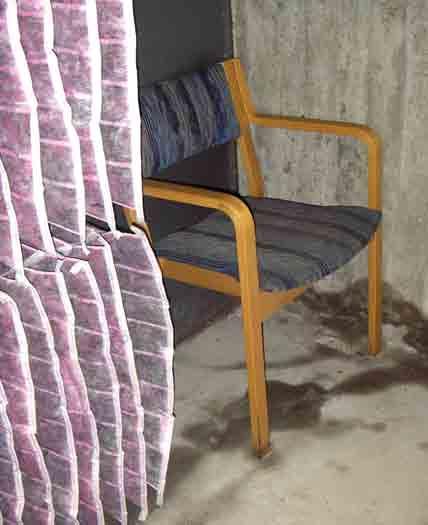

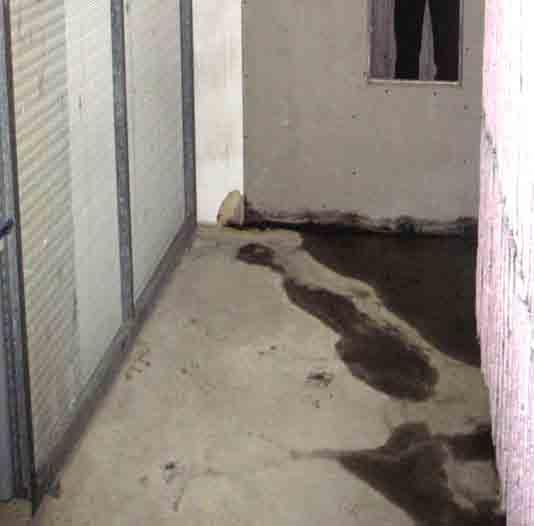

11 Rensidan efter filter är ordentligt fuktskadat. En stol som troligen används i samband med filterbyte är rötskadad och dynan är fylld med mögel.

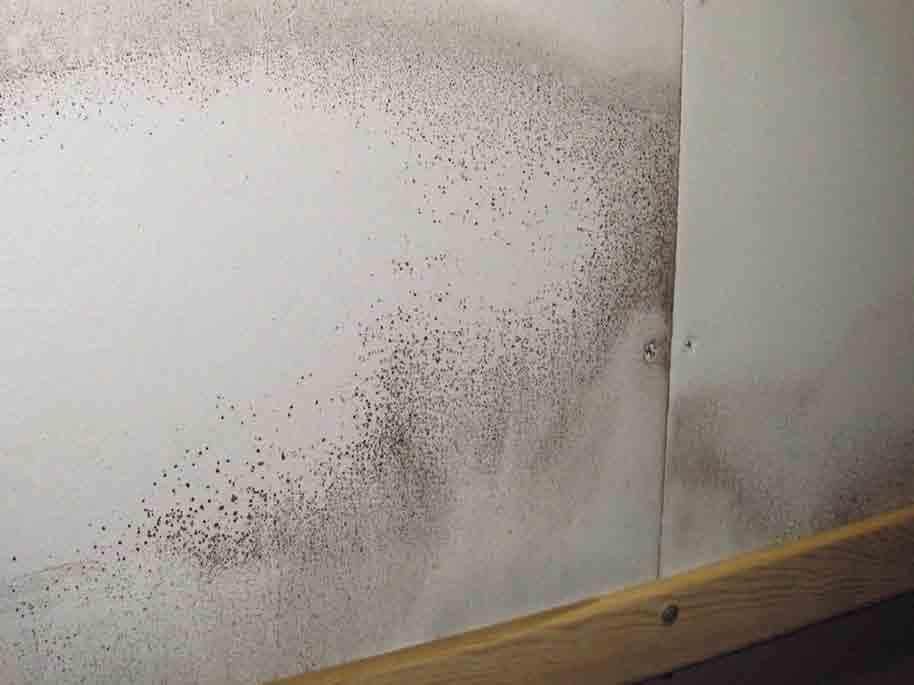

12 Filterkammarens innerväggar av gips är kraftigt angripna av mögel.

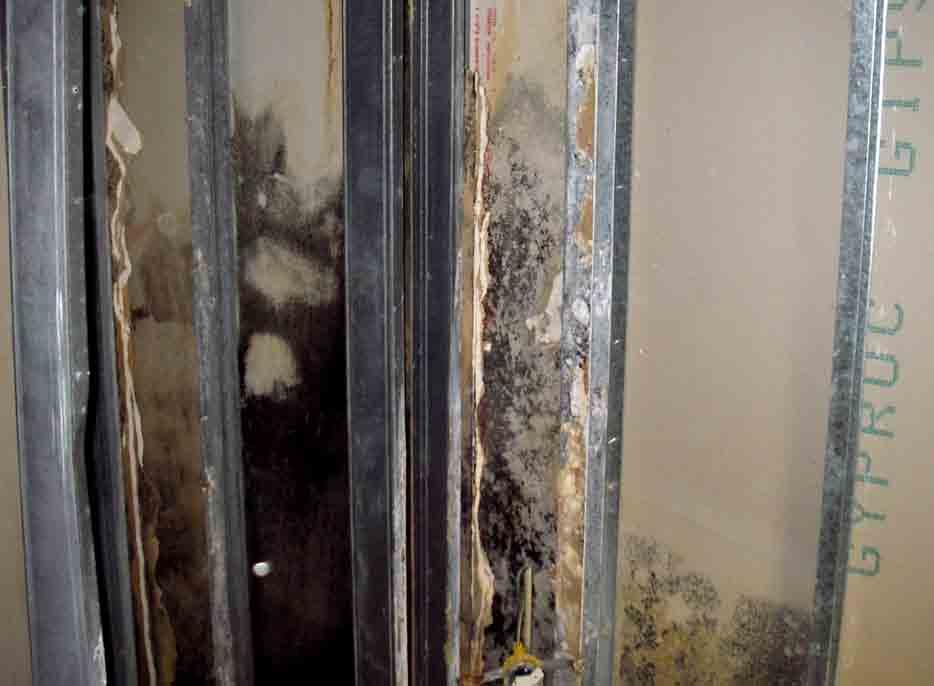

13 Se vad som döljer sig Innanför gipsvägg.

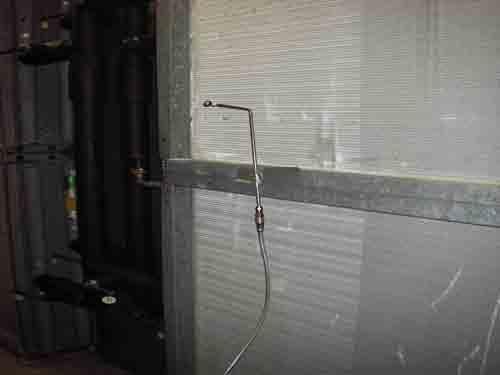

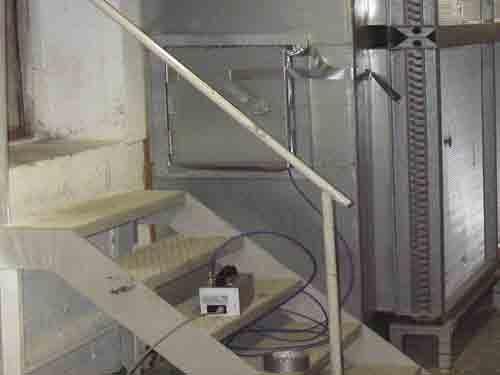

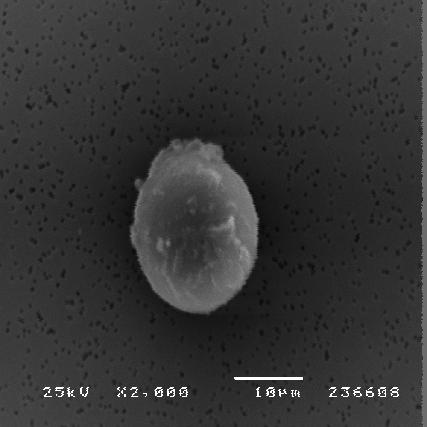

14 Tilluftsprov taget direkt efter batteri visar på förekomst av organiskt materiel som ej återfinns utomhus. Organiskt material

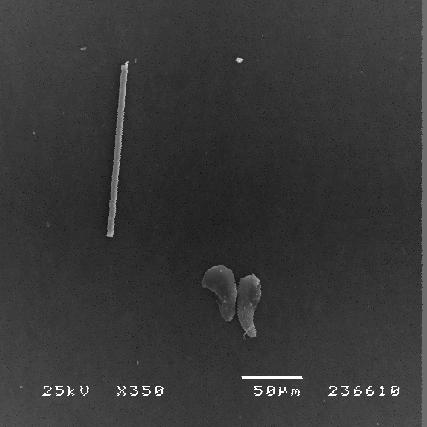

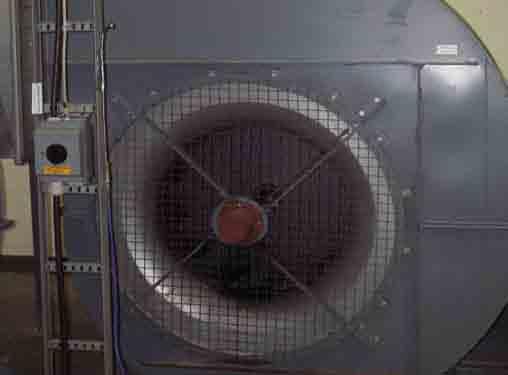

15 Syntetiskt fiber Sportillväxt Provtagning i tryckkammare Redan här syns brister i tilluften som ej motsvarar filterklassens avskiljningsförmåga. Dessa partiklar sprider sig sedan över hela huset med hjälp av tilluftsystemet.

16 Ytterligare prover tas i huvudstammar på varje våningsplan samt i enstaka rum för att säkerställa problemet.

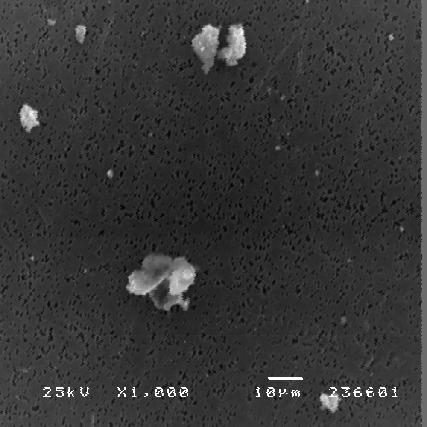

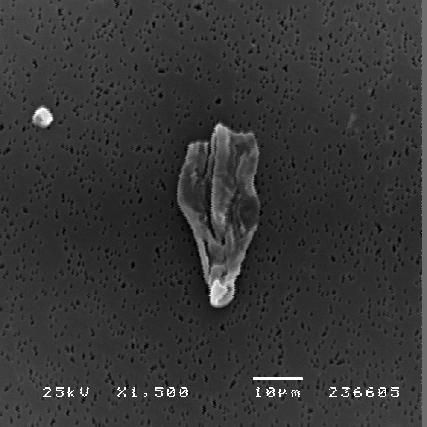

17 Huvudstam i korridor plan 3 visar på en klart förhöjd partikelhalt med förekomst av organiskt material. Före konvektor i rum 326 Tilluft av mindre bra kvalitet med förekomst av partiklar < 10 µm.

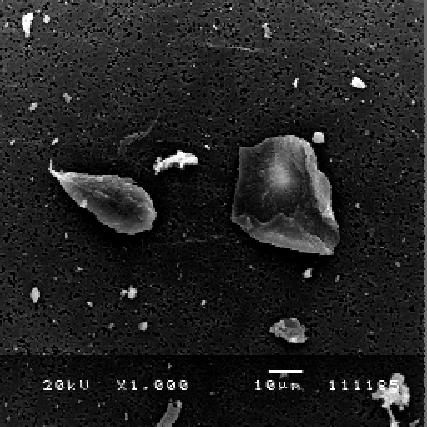

18 Tilluft efter konvektor visar på en kraftigt förhöjd partikelhalt med förekomst av organiskt material. Även rumsluftprovet innehåller rikligt med organiskt materiel som återfinns i utomhusluften.

19 Efter sanering av fläktrum och ytterligare provtagningar beställde fastighetsägaren en fullständig rengöring av kanaler och fönsterkonvektorer. Vid upphandlingen ställs krav på att entreprenören skulle vara RSVR ansluten, vilket innebär att man lämnar rengöringsintyg som garanti för utfört arbete och att viktiga moment fotograferas samt att man dagligen protokollför sådant som är av intresse för bra slutresultat.

20 Fortlöpande togs prover i systemet för att säkerställa att önskat resultat uppnås. Då aggregatet var åtgärdat och man skulle börja med stigarna togs en ny provserie. Och tur var det!

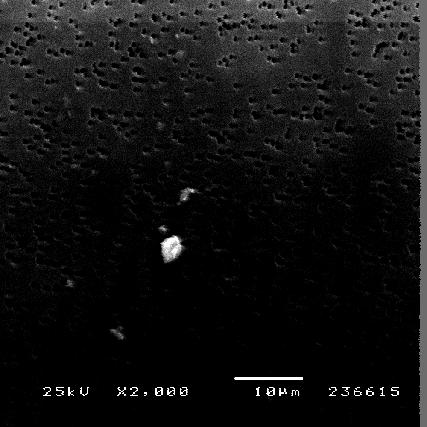

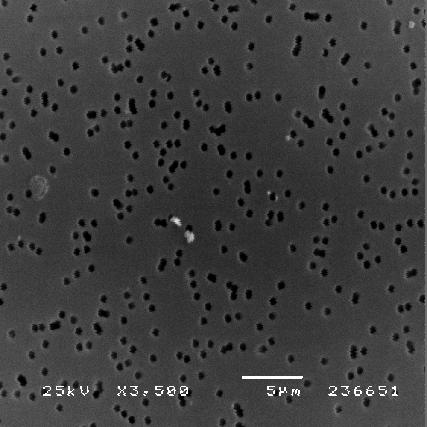

21 Direkt efter filter Enstaka rester I Tryckkammare Bra tilluftskvalitet Renslucka före stigare Kraftigt förhöjd partikelhalt Organiskt materiel

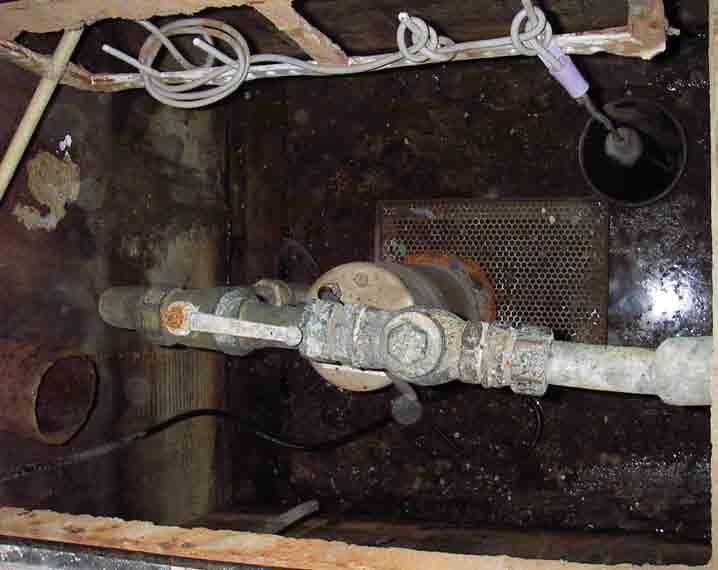

22 Efter mycket letande påträffas en pumpgrop fylld med slam och härsket vatten, vilket var orsak till den rikliga partikelförekomsten.

23 De delar av systemet som utsatts för bakterier och sporer fick rengöras med kemiska preparat varefter arbetet åter kunde fortsätta. Idag efter ca meter kanalrengöring och arbetstimmar är fastighetens högdel injusterad och OVK-besiktigad. Inom kort skall nya prover tas i systemet då målet för fastigheten är att man skall erhålla ett kvalitetsgodkännande enligt SEMPORE-metoden.

24 Förskola med FTX-ventilation där Personal och barn upplever hälsoproblem.

25 Referensprov taget vid friskluftsintag

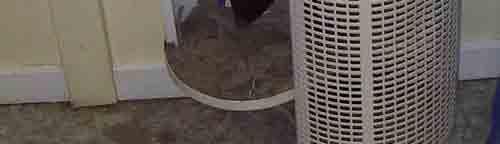

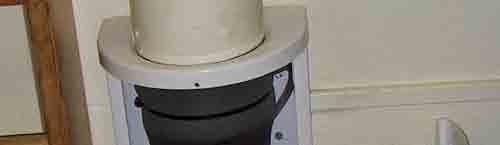

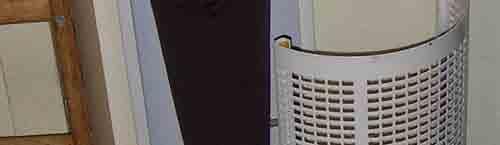

26 Trycksäckar i låginpullsdon troligen aldrig bytta.

27

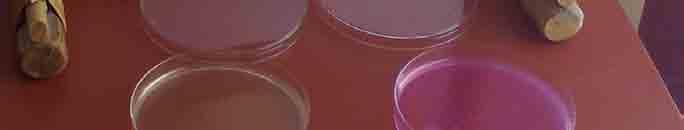

28 Odlingskålar anrikas utan pump i 5 timmar Mikroskoperas, odlas och artbestäms.

29

30

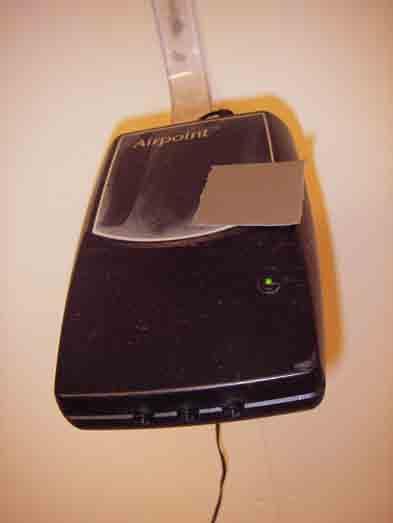

31 En hjälpande hand vid pågående saneringsarbete

32

33

34

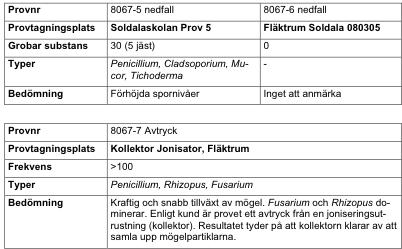

35 Näringsskål med agar anrikning 5 timmar / Diffusion ( ej pump ) 1 Klibbduk anrikad mot kollektor och där efter kontakt med agar för odling. 2

36 Kontaktprov mot jonisator Luftanrikning 5 timmar

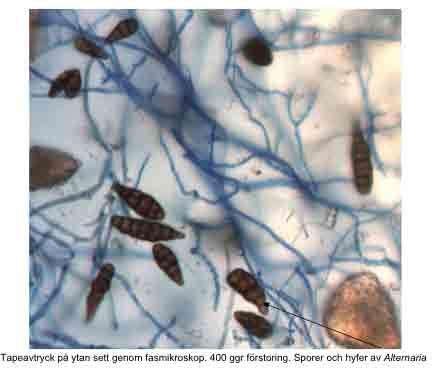

37 Kontaktprov sett i fasmikroskop 400 ggr/ förstoring

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56 Förenklar vår vardag

57

58

59

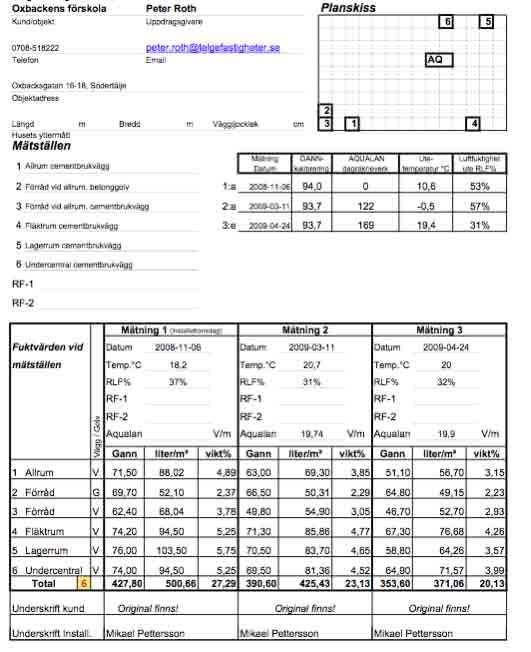

60

61

62 Hur och Varför? Merparten av fastighetens kapillära fukttilsskott kommer Underifrån och ej från sidorna, varför en traditionell Dränering ofta ej skapar ett fullgott resultat. Aqualan kräver inga markarbeten eller användning av bindande kemikalier. Radiosändaren sänder impulser inom långvågsbandet (ELF), vilka söker sig till jordpotentialer i det fuktiga materialet som därigenom neutraliseras. Resultatet blir att fukten sjunker undan genom sin egen tyngd och avdunstning, samt att den osmotiska fukttransporten blockeras och därigenom försvinner den stigande fuktvandringen.

63 Aqualan är ISO 9001 certifierad Kräver endast 230.volts jordat uttag och har endast En utefferkt på 3 Milliamper ( 0,003 Watt ) för att uppnå önskad funktion. Låg driftkostnad 3 W/h, kr per år CE- Märkt 10 -års prod.garanti då det gäller eliminering av den kapillära fukttillförseln i en byggnad.
