1 Disbotherm System 600 Detaljlösningar Ursprungshandling Typgodkännadebevis 2050/81 Senaste revidering Mark 2. Socklar 3. Balkonger & terasser 4. Rörelsefogar 5. Fönstersmygar 6. Fönsterbänkar 7. Fönsterovansidor 8. Branta tak 9. Platta tak 10.Specialdetaljer

2 1. Mark 1.1 Isolering ned till grundsulan hos hus med källare. 1.2 Isolering som tunnas ut under marknivån. 1.3 Isolering till marknivån hos terassgolv där extra armering med pansarväv behövs. 1.4 Övergång mellan fasadisolering och markisolering med EPS-hårdskumsskivor.

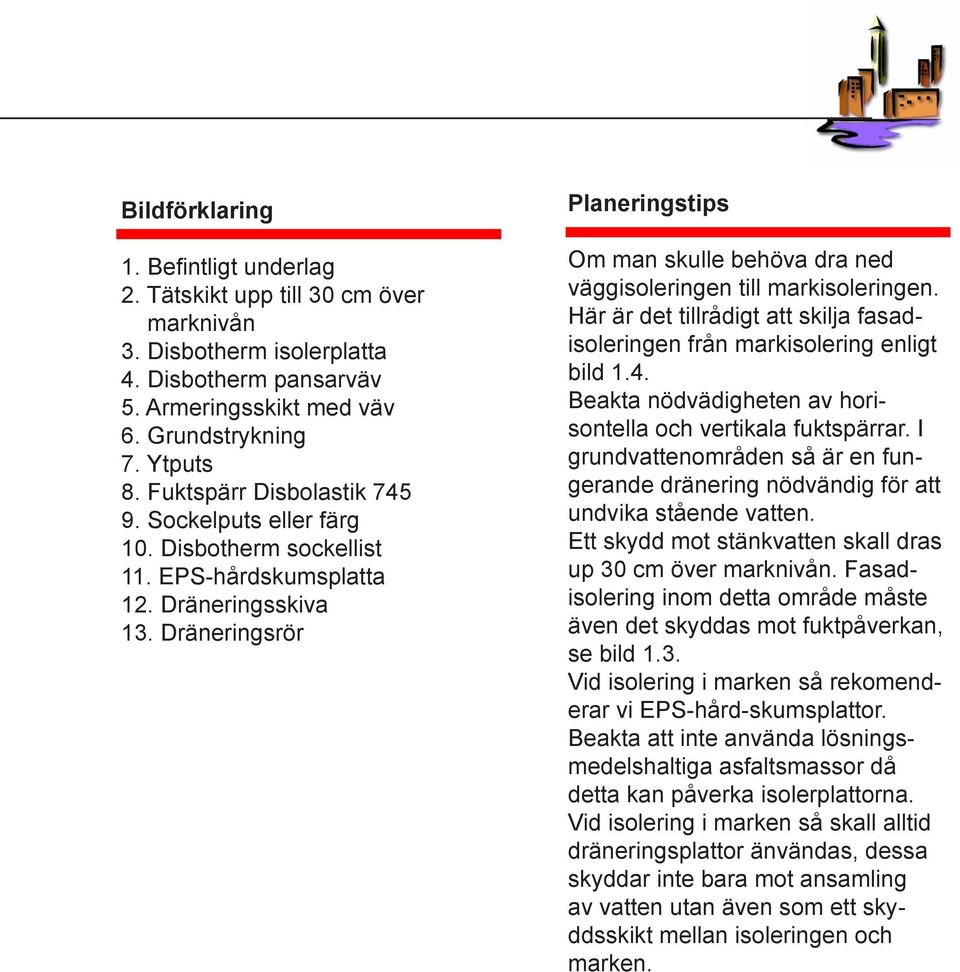

3 Bildförklaring 1. Befintligt underlag 2. Tätskikt upp till 30 cm över marknivån 3. Disbotherm isolerplatta 4. Disbotherm pansarväv 5. Armeringsskikt med väv 6. Grundstrykning 7. Ytputs 8. Fuktspärr Disbolastik Sockelputs eller färg 10. Disbotherm sockellist 11. EPS-hårdskumsplatta 12. Dräneringsskiva 13. Dräneringsrör Planeringstips Om man skulle behöva dra ned väggisoleringen till markisoleringen. Här är det tillrådigt att skilja fasadisoleringen från markisolering enligt bild 1.4. Beakta nödvädigheten av horisontella och vertikala fuktspärrar. I grundvattenområden så är en fungerande dränering nödvändig för att undvika stående vatten. Ett skydd mot stänkvatten skall dras up 30 cm över marknivån. Fasadisolering inom detta område måste även det skyddas mot fuktpåverkan, se bild 1.3. Vid isolering i marken så rekomenderar vi EPS-hård-skumsplattor. Beakta att inte använda lösningsmedelshaltiga asfaltsmassor då detta kan påverka isolerplattorna. Vid isolering i marken så skall alltid dräneringsplattor änvändas, dessa skyddar inte bara mot ansamling av vatten utan även som ett skyddsskikt mellan isoleringen och marken.

4 2. Socklar 2.1 Sockelanslutning med Disbotherm sockellist. Putsad sockel. 2.2 Tegel eller klinkerbelagd sockelyta. 2.4 Sänkning av sockelhöjden vid renovering. En bredare Disbotherm sockellist används. 2.5 Sockelavslutning där undersidan av sockellisten täcks in i väv och putsas.

5 Planeringstips 2.3 Sockelanslutning till en befintlig stensockel. Bildförklaring 1. Befintligt underlag 2. Sockel 3. Klinker eller liknande beläggning 4. Disbotherm fogband alt. elastisk fogmassa 5. Disbotherm sockellist 6. Disbotherm väv 7. Disbotherm isolerplatta 8. Disbotherm plugg 9. Armeringsskikt med väv 10. Grundstrykning 11. Ytputs 12. Disbotherm kantskyddslist För att förhindra köldbryggor så bör isoleringen gå ned 20 cm under underkanten på källartaket. Användandet av Disbotherm sockellist ger en ren och hantverkmässig lätt avslutning med en effektiv droppkant. Måste sockellisten putsas på undersidan så måste den armeras med väv enligt bild 5. Sockeln mellan marknivån och början på isoleringen måste ha en vattenogenomtränglig beläggning. Denna beläggning måste överlappa fuktighetsspärren i marken för ett effektivt skydd. Kan man såsom i bild 3 endast börja isoleringen i källartakhöjd, så måste man ta hänsyn till den nackdel som denna köldbrygga utgör. Tänk på att vid renoveringsarbetena ta hänsyn till risken till fukttransport från källarnivån och uppåt, detta måste i så fall åtgärdas innan renovering.

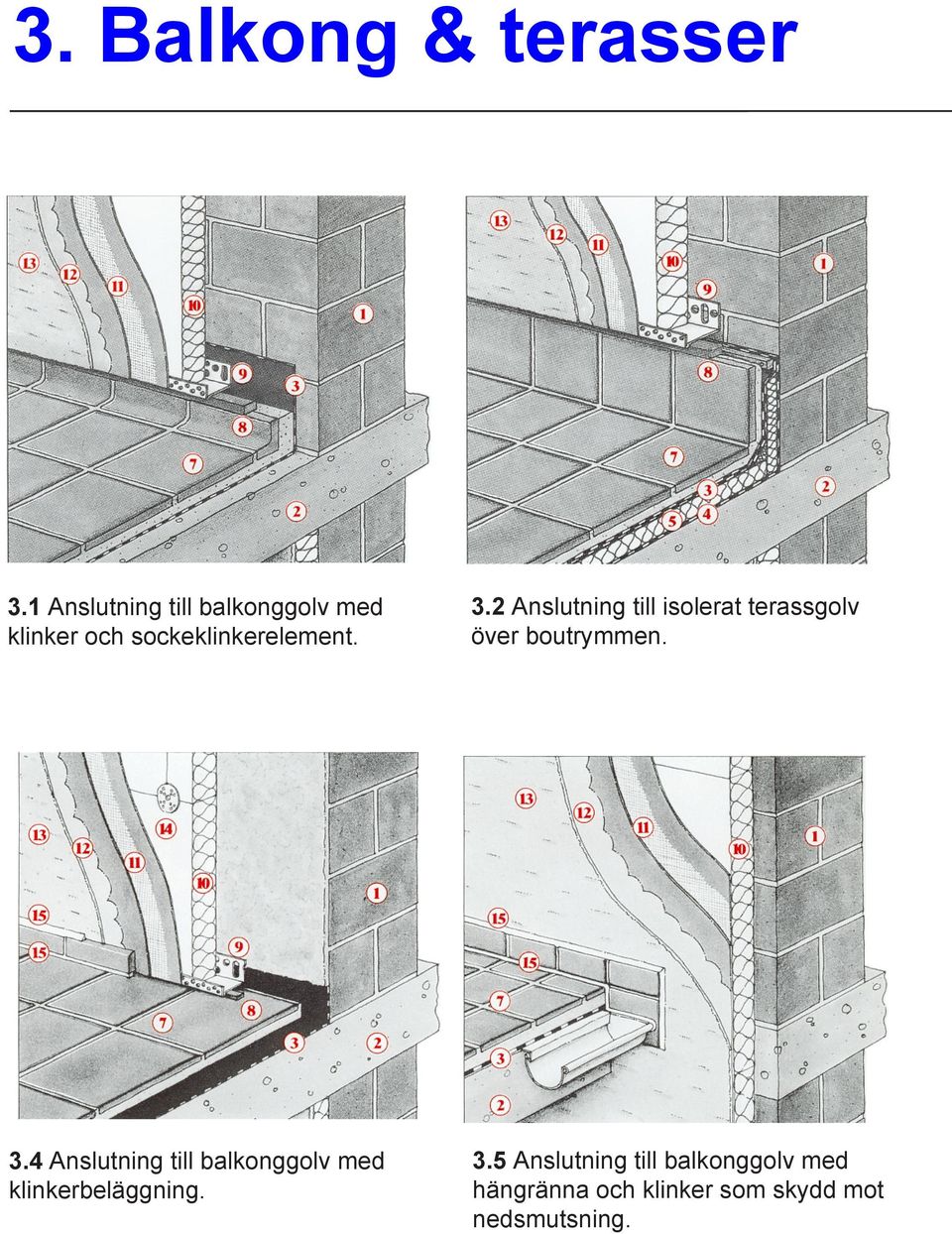

6 3. Balkong & terasser 3.1 Anslutning till balkonggolv med klinker och sockeklinkerelement. 3.2 Anslutning till isolerat terassgolv över boutrymmen. 3.4 Anslutning till balkonggolv med klinkerbeläggning. 3.5 Anslutning till balkonggolv med hängränna och klinker som skydd mot nedsmutsning.

7 Planeringstips 3.3 Anslutning till terassgolv Bildförklaring 1. Befintligt underlag 2. Betongplatta 3. Beläggningsmassa 4. Ångspärr 5. Isolerskikt 6. EPS-hårdskumsplatta 7. Klinkerplattor eller liknande 8. Elastisk fogband alt. elastisk fogmassa 9. Disbotherm sockellist 10. Disbotherm isolerplatta 11. Armeringsskikt med väv 12. Grundstrykning 13. Ytputs 14. Disbotherm plugg 15. Elastisk fogmassa Vid isolerade terasssgolv, bild 3.2 och 3.3 så måste man förhindra köldbryggor. Fasadisoleringen måste dras ända fram till golvisoleringen. Vid renoveringar vid balkonger så bör isoleringen dras ända ned till balkonggolvet och avslutas med Disbotherm sockellist med en rörelsefogmellan isoleringen och golvet enligt bild 3.4. På inbyggda delar som balustrader och räcken måste man sätta fogband enligt bild 10.3 och Vid renoveringar bör man också se till att det finns droppkanter på undersidan av balkongplattan för att förhindra att vatten rinner utmed putsen. Man bör beakta att balkongplattorna utgör köldbryggor vars effekt man kan minska genom olika åtgärder men aldrig utesluta.

8 4. Rörelsefogar 4.1 Rörelsefog med en prefabricerad fogprofil. 4.2 Rörelsefog i ett hörn med prefabricerad fogprofil. 4.4 Rörelsefog mellan Disbotherm sockellister med Disbotherm fogband. 4.5 Rörelsefog mot ej isolerde delar.

9 Planeringstips 4.3 Rörelsefog mellan Disbotherm sockellister av fogmassa med fogbottningslist. Bildförklaring 1. Befintligt underlag 2. Migutherm fogprofil 3. Disbotherm sockellist 4. Elastisk fogmassa med fogbottningslist 5. Disbotherm fogband alt. elastisk fogmassa 6. Disbotherm isolerplatta 7. Armeringsskikt med väv 8. Grundstrykning 9. Ytputs Alla de rörelsefogar som finns i byggnaden måste ha sin motsvarighet hos tilläggs-isoleringen. I vissa fall kan man även placera rörelsefogar i isoleringen där man tidigare fått fasadsprickor på grund av att en fog saknats. Dimensioneringen av fogen följer DIN Själva isoleringssystemet, även vid stora ytor behöver inga separata rörelsefogar. För lodräta fogar finns det speciella prefabricerade fogprofiler som kan användas, bild 4.1 och 4.2. Dessa kan ställas in efter isolertjockleken. Vid användandet av elastiska fogmassor bör man beakta så att man får fäste på båda sidor och att man använder en lämplig fogbottningslist, bild 4.3. Vid användandet av Disbotherm fogband, bild 4.4 monterar man först den ena skenan och limmar dit fogbandet. Omedelbart därefter så monterarar man den motstående skenan. Vid anslutning mot ickeisolerade ytor så sätter man först dit fogbandet på den oisolerade ytan och trycker snabbt dit sockellisten.

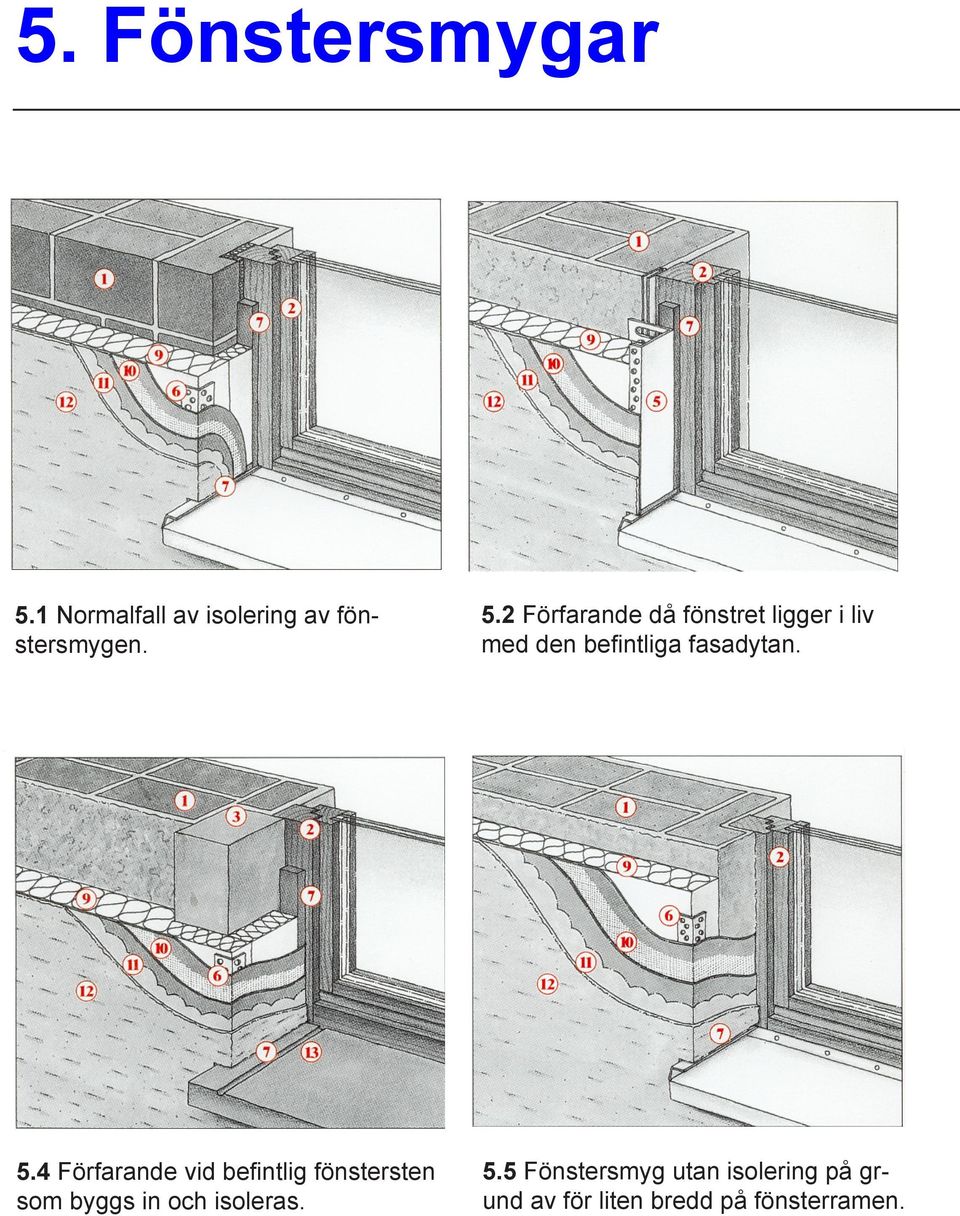

10 5. Fönstersmygar 5.1 Normalfall av isolering av fönstersmygen. 5.2 Förfarande då fönstret ligger i liv med den befintliga fasadytan. 5.4 Förfarande vid befintlig fönstersten som byggs in och isoleras. 5.5 Fönstersmyg utan isolering på grund av för liten bredd på fönsterramen.

11 5.3 Förfarande vid befintlig fönstersten som ej skall byggas in. 5.6Fönstersmyg med jalusiskena. Bildförklaring 1. Befintligt underlag 2. Fönsterbåge 3. Befintligt stendekoration 4. Jalusiskena 5. Disbotherm sockellist 6. Disbotherm kantskyddslist 7. Disbotherm fogband alt. elastisk fogmassa 8. Elastisk fogmassa 9. Disbotherm isolerplatta 10. Armeringsskikt med väv 11. Grundstrykning 12. Ytputs 13. Inskuren vattenledare Planeringstips Det är alltid bäst att isolera dörr- och fönstersmygar för att undvika köldbryggor. Isoleringen i smygen får anpassas till bredden på fönster-ramen. Vid renoveringar så är vanligtvis ramen för smal. Genom att slå bort putsen så kan man i vissa fall få till en 2 cm tjock isolering. Om detta ej går så kommer man få en köldbrygga enligt bild 5. Detta gäller även bild 4 där man har en fönster-sten, denna bör helst isoleras enligt bild 4. Gör man enligt bild 2 eller 6 men vill ha en putsad yta så måste man armera sockellisten med väv enligt bild 2.5. Här måste man också använda ett fogband eller liknande för att förhindra fuktighetsinträngning.

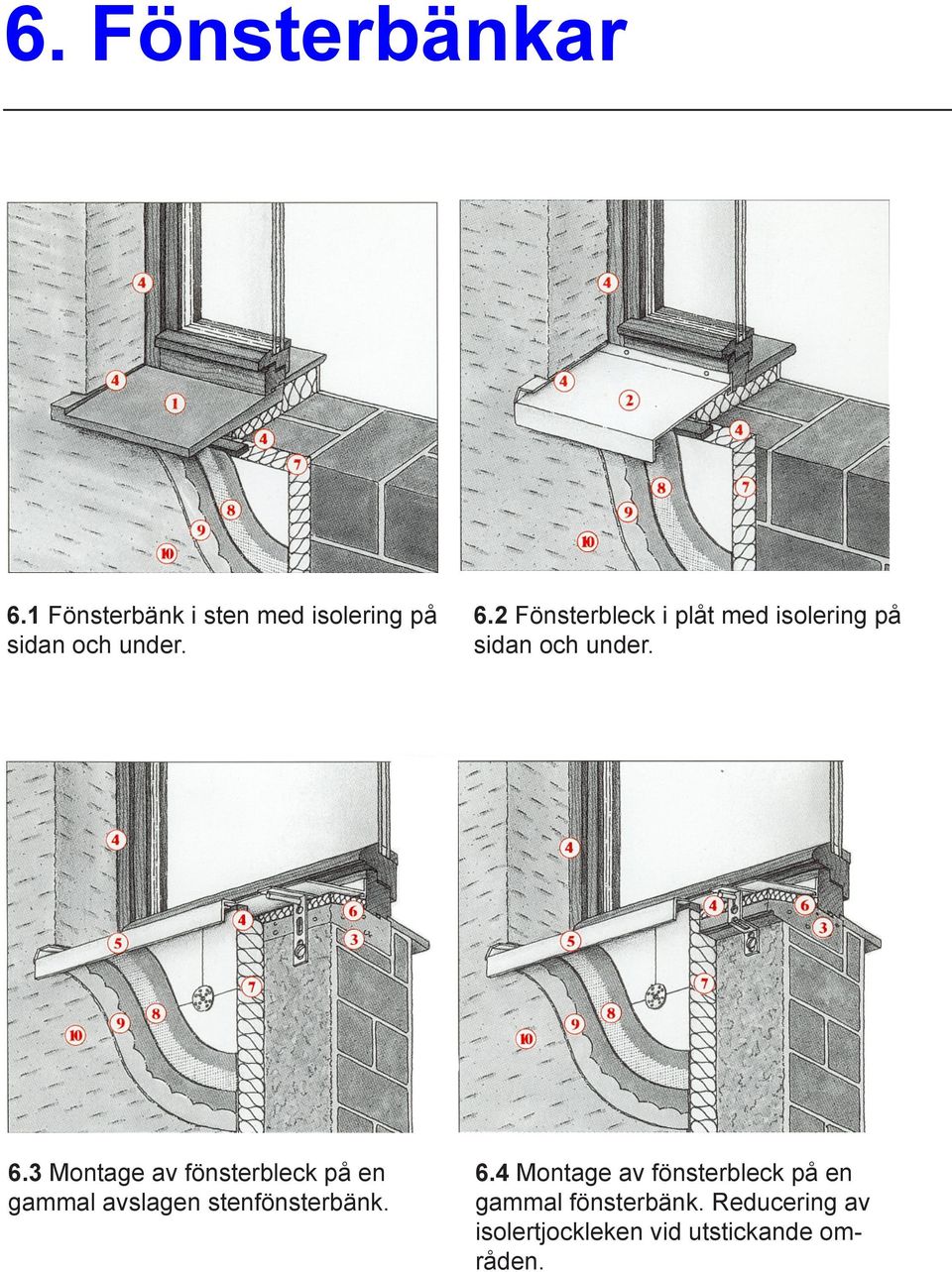

12 6. Fönsterbänkar 6.1 Fönsterbänk i sten med isolering på sidan och under. 6.2 Fönsterbleck i plåt med isolering på sidan och under. 6.3 Montage av fönsterbleck på en gammal avslagen stenfönsterbänk. 6.4 Montage av fönsterbleck på en gammal fönsterbänk. Reducering av isolertjockleken vid utstickande områden.

13 Bildförklaring 1. Fönsterbleck i sten 2. Nytt fönsterbleck av aluminium 3. Gammal fönsterbänk 4. Disbotherm fogband alt. elastisk fogmassa 5. Aluminiumfönsterbleck 6. Isolermaterial 7. Isolermaterial 8. Armeringsskikt med väv 9. Grundstrykning 10. Ytputs Planeringstips Vid nyproduktion kan man se till att konstruktionen på fonsterbrädet anpassas till tjockleken på isoleringen. Fönsteblecket skall monteras innan man påbörjar limningen av isolerplattorna. Man bör betänka att fönsterblecket skall ha en kant på sidorna och att blecket skall sticka ut ca. 3 cm från isoleringen. Fönsterblecket skall helst även isoleras underifrån för att undvika köldbryggor. Vid renoveringsarbeten kan man se om den befintliga fönsterbrädan kan slås av enligt bild 6.3 eller om man måste bygga över den enligt bild 6.4. Fönsterblecken skall isoleras underifrån med glasull för att få bra värmeisolering men även för att erhålla en viss ljuddämpning. För att undvika fuktighetsinträngning så skall fönsterblecken tätas med fogband runtomkring. Bandet limmas fast i fönsterblecket omedelbart innan isolerplattorna limmas fast. Dessa pressas dikt mot fogbandet. Armeringsskiktet och putsen dras över fogbandet.

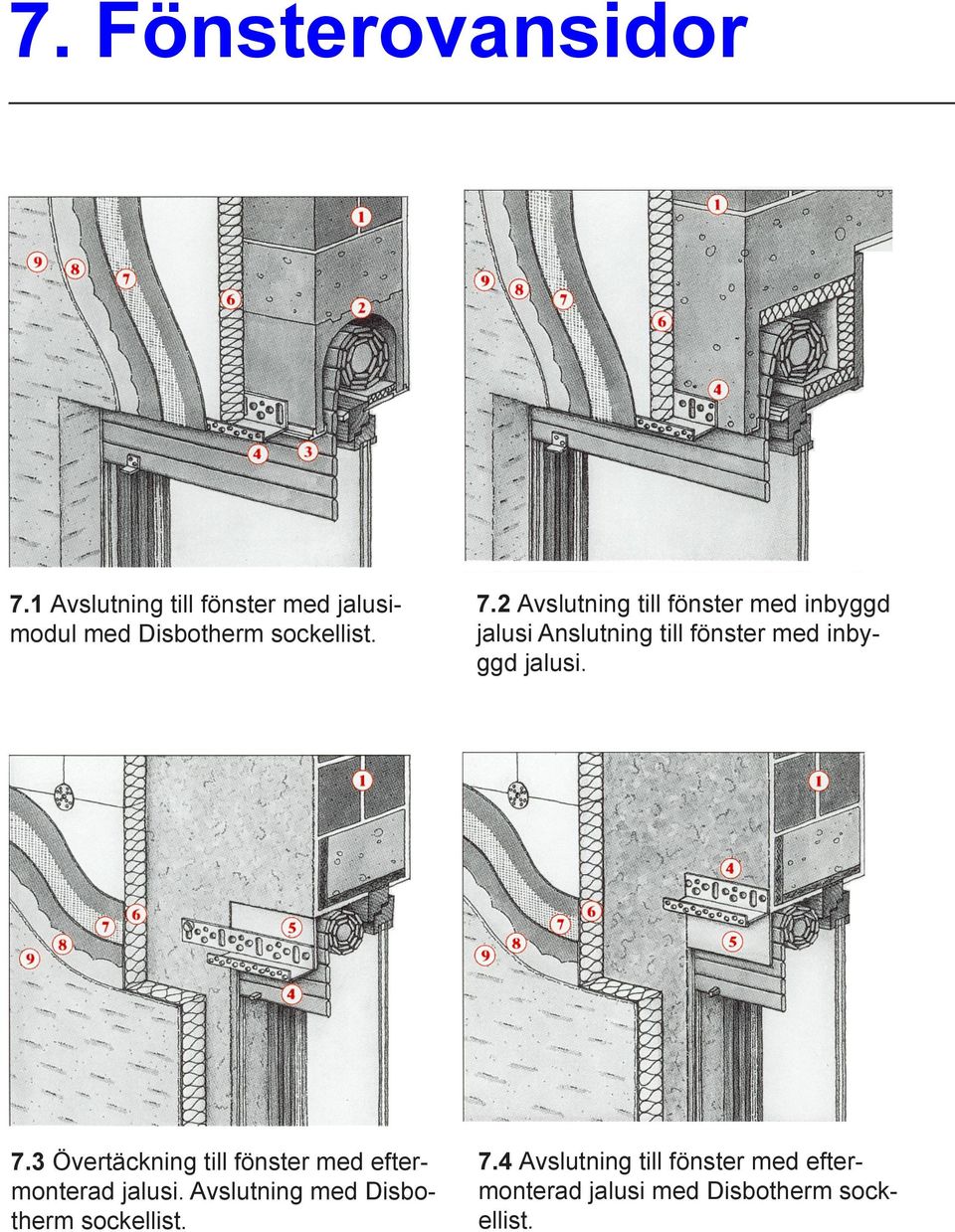

14 7. Fönsterovansidor 7.1 Avslutning till fönster med jalusimodul med Disbotherm sockellist. 7.2 Avslutning till fönster med inbyggd jalusi Anslutning till fönster med inbyggd jalusi. 7.3 Övertäckning till fönster med eftermonterad jalusi. Avslutning med Disbotherm sockellist. 7.4 Avslutning till fönster med eftermonterad jalusi med Disbotherm sockellist.

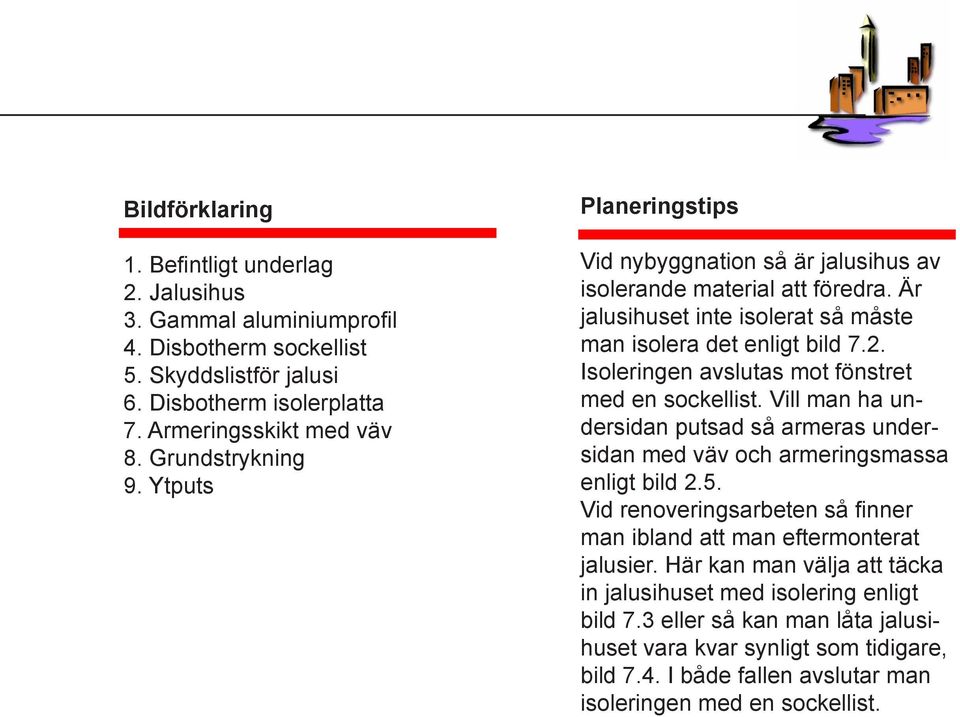

15 Bildförklaring 1. Befintligt underlag 2. Jalusihus 3. Gammal aluminiumprofil 4. Disbotherm sockellist 5. Skyddslistför jalusi 6. Disbotherm isolerplatta 7. Armeringsskikt med väv 8. Grundstrykning 9. Ytputs Planeringstips Vid nybyggnation så är jalusihus av isolerande material att föredra. Är jalusihuset inte isolerat så måste man isolera det enligt bild 7.2. Isoleringen avslutas mot fönstret med en sockellist. Vill man ha undersidan putsad så armeras undersidan med väv och armeringsmassa enligt bild 2.5. Vid renoveringsarbeten så finner man ibland att man eftermonterat jalusier. Här kan man välja att täcka in jalusihuset med isolering enligt bild 7.3 eller så kan man låta jalusihuset vara kvar synligt som tidigare, bild 7.4. I både fallen avslutar man isoleringen med en sockellist.

16 8. Branta tak 8.1 Anslutning till tak med ett underliggande överhäng och luftspalter. 8.2 Anslutning till tak med ett överliggande överhäng. 8.4 Anslutning till underliggande snedtak med Disbotherm sockellist till takbleck. 8.5 Anslutning till tak på en gavel med ett tillräcligt stort överhäng.

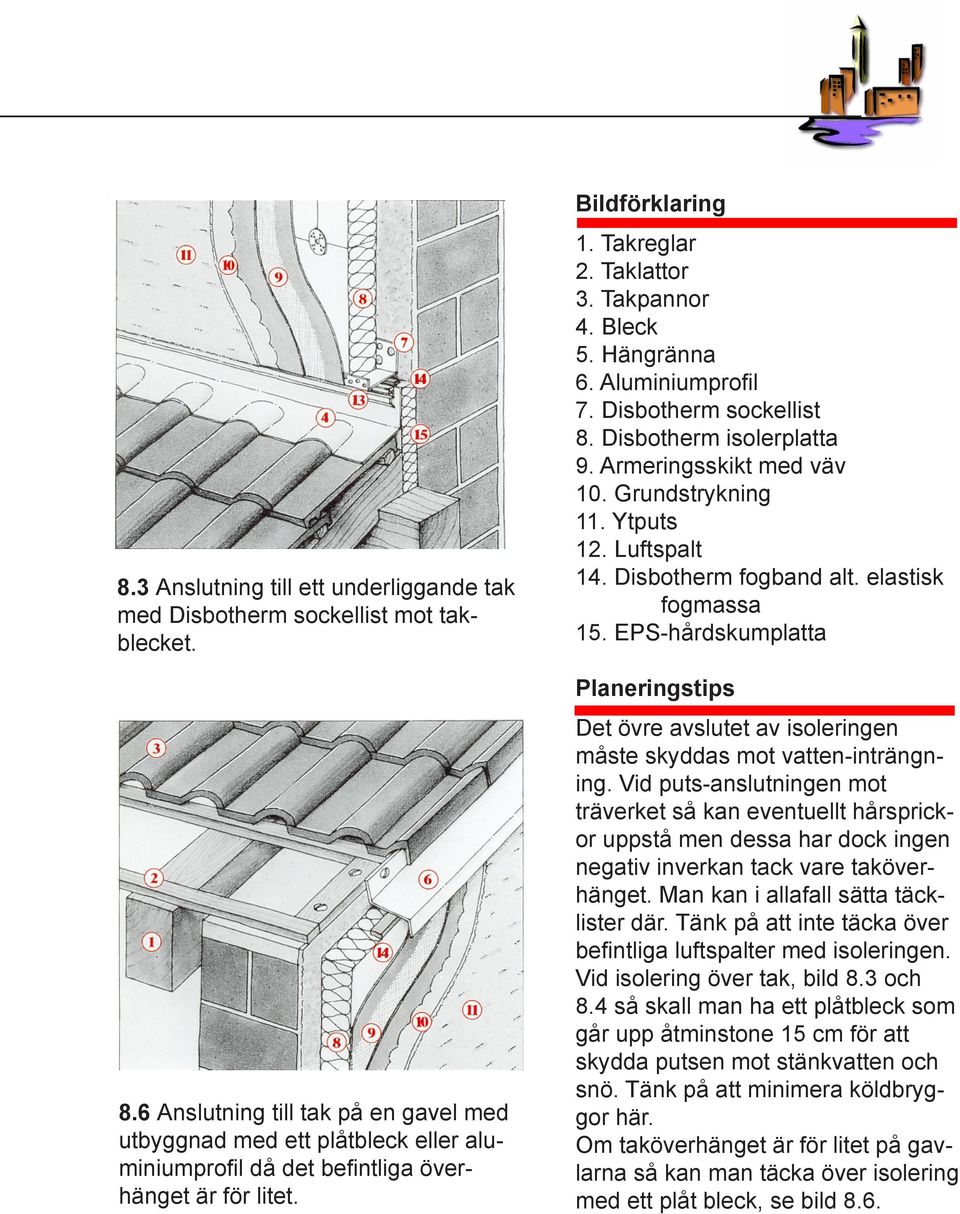

17 8.3 Anslutning till ett underliggande tak med Disbotherm sockellist mot takblecket. 8.6 Anslutning till tak på en gavel med utbyggnad med ett plåtbleck eller aluminiumprofil då det befintliga överhänget är för litet. Bildförklaring 1. Takreglar 2. Taklattor 3. Takpannor 4. Bleck 5. Hängränna 6. Aluminiumprofil 7. Disbotherm sockellist 8. Disbotherm isolerplatta 9. Armeringsskikt med väv 10. Grundstrykning 11. Ytputs 12. Luftspalt 14. Disbotherm fogband alt. elastisk fogmassa 15. EPS-hårdskumplatta Planeringstips Det övre avslutet av isoleringen måste skyddas mot vatten-inträngning. Vid puts-anslutningen mot träverket så kan eventuellt hårsprickor uppstå men dessa har dock ingen negativ inverkan tack vare taköverhänget. Man kan i allafall sätta täcklister där. Tänk på att inte täcka över befintliga luftspalter med isoleringen. Vid isolering över tak, bild 8.3 och 8.4 så skall man ha ett plåtbleck som går upp åtminstone 15 cm för att skydda putsen mot stänkvatten och snö. Tänk på att minimera köldbryggor här. Om taköverhänget är för litet på gavlarna så kan man täcka över isolering med ett plåt bleck, se bild 8.6.

18 9. Platta tak 9.1 Anslutning till ett platt liggande tak med genomluftning. Fogfri övergång mellan vägg- och takisolering. 9.2 Anslutning till ett platt liggande tak med en asbest-cement takkant. Fogfri övergång mellan vägg- och takisolering. 9.4 Anslutning till ett platt liggande tak där den befintliga plåttakkanten inte är täcker isoleringen. Isoleringen täcks över med en plåtprofil. 9.5 Anslutning till ett platt liggande tak med Attika. Isolering på båda sidorna av Attikan för att förhindra köldbryggor.

19 Planeringstips 9.3 Anslutning till ett platt liggande tak med en aluminiumtakkant. Vid alla platta tak måste en tätning ske mot stående vatten. Alla plåt-, aluminium eller asbestcementprofiler monteras med skjutnät så att de kan röra sig. Överlappningarna måste vara vattentäta. Man bör sträva efter att få väggisoleringen mot takisoleringen för att undvika köldbryggor. Det är även viktigt att man ej täcker över några befintliga luftkanaler vid renoveringsarbeten. Tak med attikakant bör isoleras enligt bild 9.5 för att undvika köldbryggor. Bildförklaring 1. Befintligt tak 2. Täckprofil 3. Luftspalt 4. Uppbygnad för avrinning 5. Disbotherm sockellist 6. Disbotherm fogband alt. elastisk fogmassa 7. Disbotherm isolerplatta 8. Armeringsskikt med väv 9. Grundstrykning 10. Ytputs

20 10. Specialdetaljer 10.1 Isolering av gavel runt hörnet fram till stuprör Isolering av gavel med en avslutning av isoleringen med en skuggkant Tätning mot balkongbalustrader Övergång till en annan typ av fasadbeklädnad som till exempel en träfasad med luftspalt.

21 10.3 Tätning mot räcken, ledstänger Övergång mellan lodrät och vågrät isolering vid utstickande byggdelar. Bildförklaring 1. Befintligt underlag 2. Disbotherm sockellist 3. Disbotherm kantskyddslist 4. Disbotherm fogband alt. elastisk fogmassa 5. Avslutningslist med lufthål 6.Inskuren vattenavledningsränna 7. Träfasad medluftspalt 8. Disbotherm isolerplatta 9. Armeringsskikt med väv 10. Grundstrykning 11. Ytputs Planeringstips En delisolering av till exempel en husgavel är endast en nödlösning då det kommer uppstå köldbryggor och murverket kommer att utsättas för olika termiska belastningar. För att i största möjliga mån undvika detta bör man dra isoleringen runt ett hörn som i bild 1. Alla systemgenomgångar av räcken, ledstänger mm. skall tätas med Disbotherm fogband alt. elastisk fogmassa. Metalldelar skall befrias från rost och sedan behandlas med rostskyddsmedel. Balkongbalustrader skall förses med skåror för avledning av vatten. Vid isolering enligt bild 5 & 6 så ska man se till att det finns effektiva droppkanter för att undvka nedsmutsning. Ta även hänsyn till befintliga luftspalter.

22 Kom-ihåg-lista vid nyproduktion och renoveringsarbeten Innan man startar upp vid nyproduktion eller vid ett renoveringsarbete så finns det en del att planera. Här följer en liten minneslista på åtgärder som man kan behöva åtgärda innan man sätter igång med själva isoleringsarbetet. Stuprännor Dessa tas bort, likaså fästanordningarna. En provisorisk vattenavledning måste ordnas så inget vatten rinner ned på fasaden. Vid återmonteringen, så tänk på att fästanordningar kan behövas bytas ut, likaså den böjda rördelen mellan ränna och stupröret. Oljetanksrör Dessa behöver förlängas så att de sticker ut minst 2 cm från den isolerade fasaden. Brevlådeinkast Dessa monteras bort och vid återmontering så måste de förlängas. Ventilationsgaller Demonteras, nya rostfria galler monteras samtdigt med isoleringen. Det skall vara en elastisk fog runt gallret. Elkontakter Demonteras och skyddas mot fukt. Nya dosor monteras med lämpligt avstånd till underlaget. Efter putsningen är klar så återmonteras kontakterna. Ytterbelysning Demonteras och lampsockeln förlängs med distansstycken så den ligger i liv med isoleringen. Ljusreklam, skyltar, husnummer Dessa nedmonteras och sätts upp efter avslutat putsarbete med lämpliga distanshylsor. Vattenkranar Monteras ned och röret förlängs motsvarande isolertjockleken. Återmonteras efter avslutat arbete. Åskledare Demonteras och återmonteras fackmannamässigt efter avslutat putsarbete. Markiser Demonteras och förankringspunkterna förlängs. Återmonteras efter avslutad putsning. Taköverhäng Dessa kan behöva förlängas på gavlar eller vid plana tak. Fönsterbleck De gamla tas bort och nya fönsterbleck anpassade till isolertjockleken monteras. Täckningsarbeten Fönster och andra byggdelar täcks in, likaså närliggande växtlighet. Kompletteringsarbeten Behovet av kompletteringsarbeten kollas upp, exempelvis målning av fönsterbågar, dörrkarmar, taköverhäng, hängrännor och annat som kan behöva åtgärdas när ställningen är på plats. Rating "trippel A" A A A Ratingdatum: Materialleverantör och systemutvecklare sedan 1952 Skyttbrinksvägen 38 SE TUMBA Tel: Fax:
