1 KIT 104, Cognitive processes Lecture 2: Colors , Thomas Porathe

2

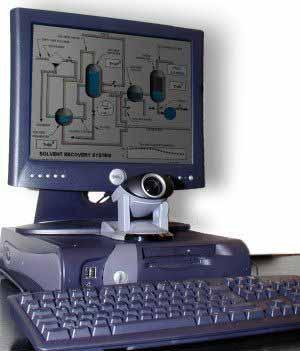

3 Eye tracking

4 Sackader Snabba ögonrörelser under vilka bildinhämtningen är undertryckt (visual smear). Typiska tider för en sackad: 2 : 25 msek. 10 : 45 msek. Typisk tid för en fixation: 250 msek. (varierar inom och mellan individer). Ovan är en kort scanpath - ca 20 sekunder - från en person som ser på en textad film. Den gröna delen visar en normal läsväg. Den röda visare en typ av läsning som bara tar in delar av texten (till och med baklänges) och integrerar den med information från tal och scen. Textläsning på textremsa Om du inte kan något av originalspråket, så tittar du i genomsnitt på texten 8 % av den totala filmtiden. Om du haft språket fem år i skolan tittar du på texten ca 4 % av tiden. Som en jämförelse, under ca 10 % av filmtiden är du blind pga. blinkningar och sackader.

5

6 Saliency maps Parkhurst, D., Law, K. & Niebur, E. (2002) Modeling the Role of Salience in an Allocation of Overt Visual Attention. Vision Research 42, pp

7 Saliency maps Parkhurst, D., Law, K. & Niebur, E. (2002) Modeling the Role of Salience in an Allocation of Overt Visual Attention. Vision Research 42, pp

8

9

10

11 Ilya Repin Oväntad återkomst

12 Bedöm familjens ekonomiska ställning

13 Hur gamla är personerna på bilden?

14 Seven records of eye movements by one subject. 1) Free examination 2) estimate the wealth of the family 3) give the ages of the people 4) surmise what the family had been doing before the arrival of the 'unexpected visitor 5) memorize the clothes worn by the position of the objects and people in the room 6) memorize the location of the people and objects in the painting 7) estimate how long the 'unexpected visitor" had been away."

15 33 cm

16

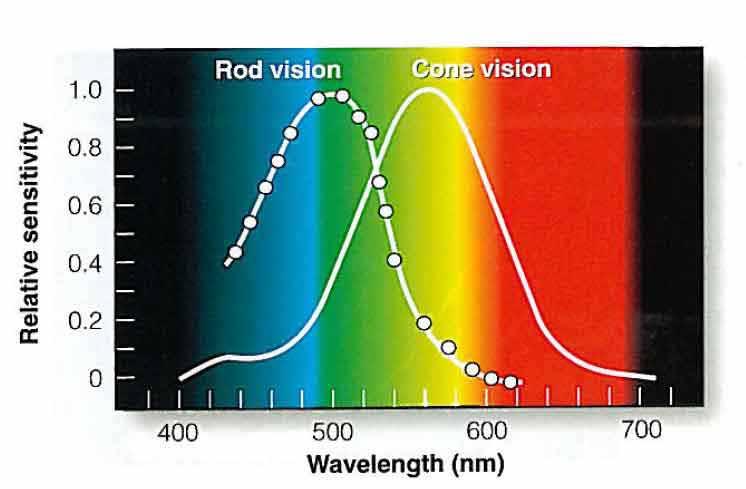

17 Color

18

19 Vi kan särskilja 200 nyanser längs synliga våglängsspektrum Gouras (1992)

20 Vi kan särskilja 200 nyanser längs synliga våglängsspektrum. Om vi får variera inblandning av vit och intensitet: > 1 miljon Gouras (1992)

21

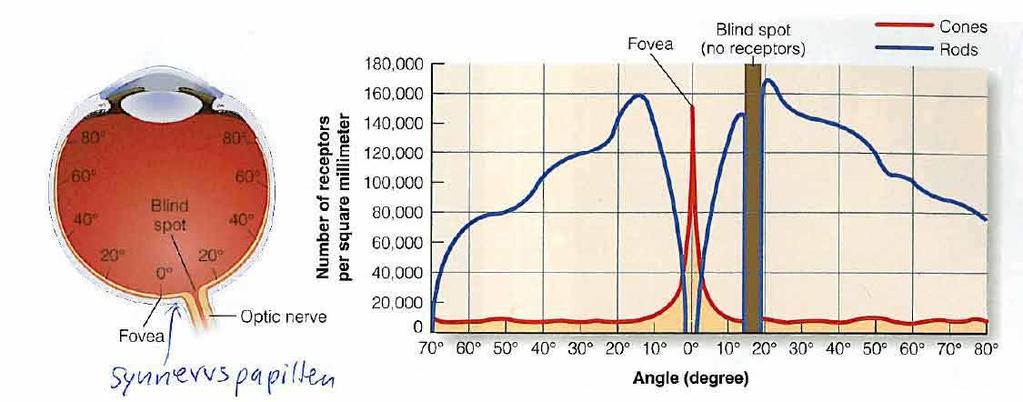

22 L cones (red) S cones (Blue) M cones (green) Cone mosaic in the fovea Throughout the whole retina the ratio of L and M cones to S cones is about 100:1.

23

24

25

26 10 % av alla män är blinda för skillnad mellan rött och grönt

27

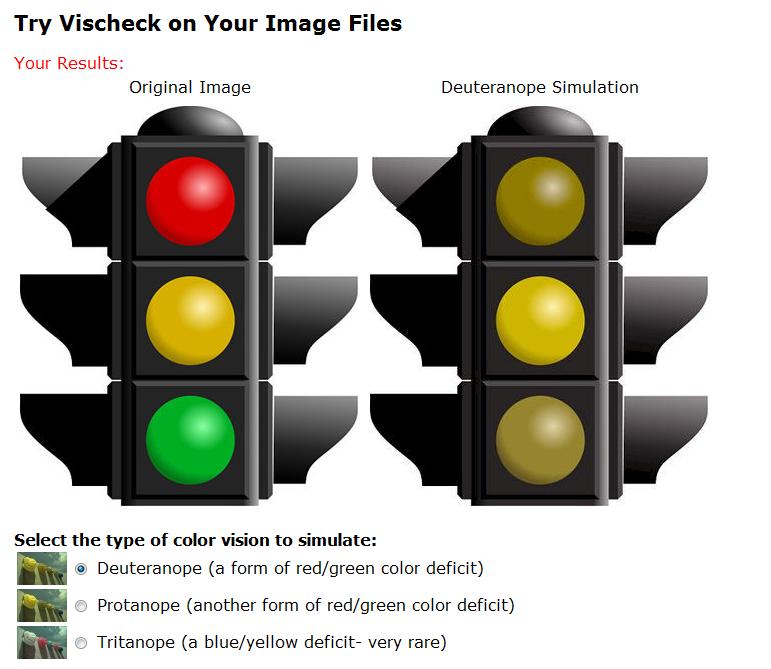

28 Deuteranope (a form of red/green color deficit) Deuteranopi, medfödd färgblindhet med nedsatt känslighet för grönt ljus. Personer med deuteranopi har endast två typer av tappar och förväxlar röda, gröna och gula färgnyanser.

29 Protanope (another form of red/green color deficit) Rödblindhet, protanopi, en vanligen ärftlig form av färgblindhet med svårighet eller oförmåga att uppfatta rött.

30 Tritanope (a blue/yellow deficit- very rare) Tritanopi, ärftlig färgsinnesdefekt som ger oförmåga att uppfatta blå färger. Den orsakas av att näthinnan saknar de sinnesceller (tappar) som är känsliga för blå-violett ljus (S).

31

32

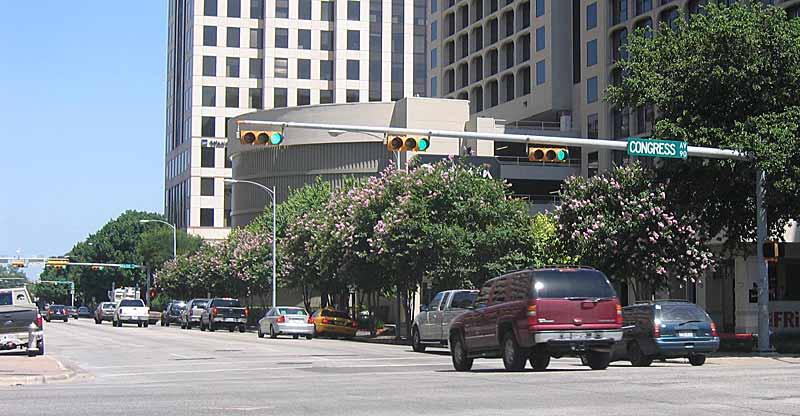

33 Horisontella trafikljus i Austin, Texas, 2007

34 Ware, Colin (2004) Information Visualization. Perception for design. Elsevier, London, p. 99

35 Vinden i seglet for smattrande in, och böljan kring stäven svallande hävdes och brusade starkt för det gående skeppet, och i en ilande fart på böljorna lopp det sin bana. Natten gick hän och det grydde till dag, och de seglade ständigt Odysséen, 2a sången

36 Vinden i seglet for smattrande in, och böljan kring stäven svallande hävdes och brusade starkt för det gående skeppet, och i en ilande fart på böljorna lopp det sin bana. Natten gick hän och det grydde till dag, och de seglade ständigt Odysséen, 2a sången

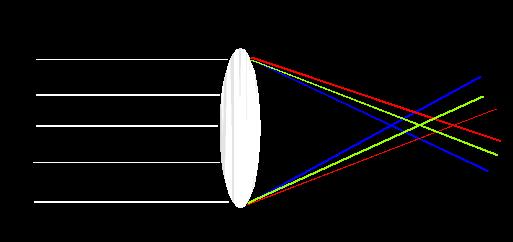

37 Kromatisk aberration Ware, C. (2004). Information Visualization, Morgan Kaufmann, San Francisco, CA, p. xxi

38 Kromatisk aberration Kromatisk aberration Ware, C. (2004). Information Visualization, Morgan Kaufmann, San Francisco, CA, p. xxi

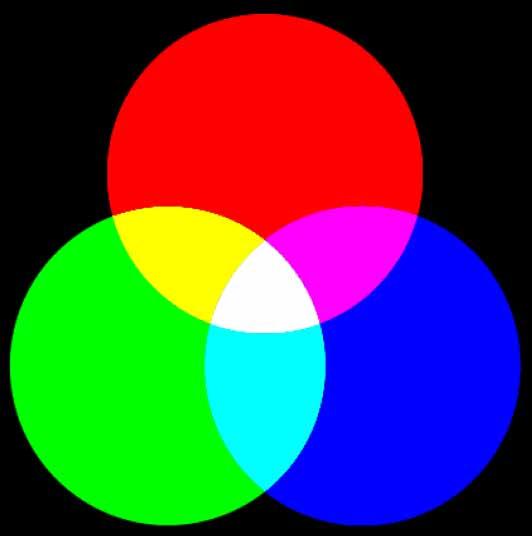

39 Young & Helmholtz Tricromatic theory (1802)

40 Color matching task 420 nm 500 nm 560 nm 640 nm

41

42

43 Hering Opponent-process theory (end 1800s)

44

45

46

47

48 The LAB color model

49 The Natural Colour System (NCS) (Scandinavian Colour Institute)

50

51 Power Point 2007 Photoshop CS3

52 HSB sliders Hue, saturation, blackness RGB sliders Red, green, blue LAB sliders Red, green, blue CMYK sliders Cyan, magenta, yellow, key

53 Användning av färgkoder Status:
