1 KIT 104, Kognitiva processer Lecture 2: Colors , Thomas Porathe

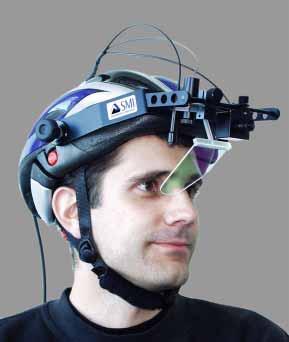

2 Eye tracking

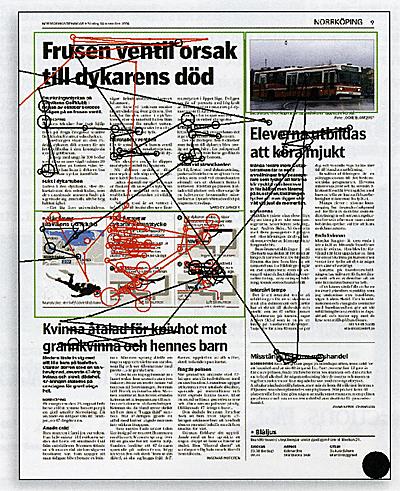

3 Sackader Snabba ögonrörelser under vilka bildinhämtningen är undertryckt (visual smear). Typiska tider för en sackad: 2 : 25 msek. 10 : 45 msek. Typisk tid för en fixation: 250 msek. (varierar inom och mellan individer). Ovan är en kort scanpath - ca 20 sekunder - från en person som ser på en textad film. Den gröna delen visar en normal läsväg. Den röda visare en typ av läsning som bara tar in delar av texten (till och med baklänges) och integrerar den med information från tal och scen. Textläsning på textremsa Om du inte kan något av originalspråket, så tittar du i genomsnitt på texten 8 % av den totala filmtiden. Om du haft språket fem år i skolan tittar du på texten ca 4 % av tiden. Som en jämförelse, under ca 10 % av filmtiden är du blind pga. blinkningar och sackader.

4

5

6

7 Ilya Repin Oväntad återkomst

8 Bedöm familjens ekonomiska ställning

9 Hur gamla är personerna på bilden?

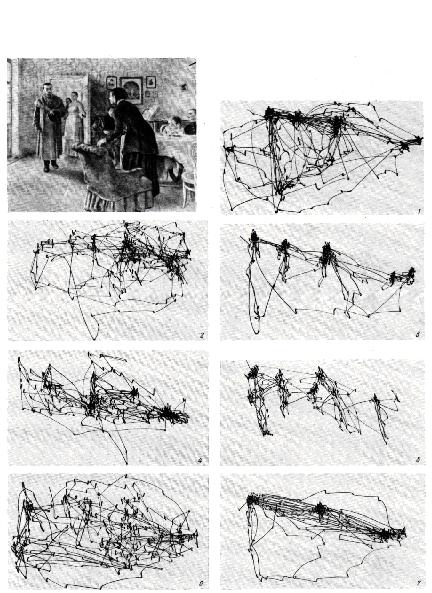

10 Seven records of eye movements by one subject. 1) Free examination 2) estimate the wealth of the family 3) give the ages of the people 4) surmise what the family had been doing before the arrival of the 'unexpected visitor 5) memorize the clothes worn by the position of the objects and people in the room 6) memorize the location of the people and objects in the painting 7) estimate how long the 'unexpected visitor" had been away."

11 The strong eye mind hypotheses (Just & Carpenter, 1980) "there is no appreciable lag between what is fixated and what is processed" Just, M.A. & Carpenter, P.A. (1980). A theory of reading: from eye fixation to comprehension. Psychol Rev 87:

12 33 cm

13

14

15

16 Fitt s movement-time paradigm Target Start A W Fitt s Law: MT = a 2 A + b log 2 W MT = Movement Time; A = Movement Distance; W = Target Size

17 Fitt s movement-time paradigm Target Start A W W Distance A Time

18 Fitt s movement-time paradigm Target Start A W Distance W A Velocity Time Time

19

20 KIT 104, Kognitiva processer Lecture 2: Colors , Thomas Porathe

21

22 Vi kan särskilja 200 nyanser längs synliga våglängsspektrum Gouras (1992)

23 Vi kan särskilja 200 nyanser längs synliga våglängsspektrum. Om vi får variera inblandning av vit och intensitet: > 1 miljon Gouras (1992)

24

25 L cones (red) S cones (Blue) M cones (green) Cone mosaic in the fovea Throughout the whole retina the ratio of L and M cones to S cones is about 100:1.

26

27

28

29 Bins synspektrum Goldstein, E.B. (2010) Sensation and Perception. Belmont, CA: Wadsworth. p.224

30 10 % av alla män är blinda för skillnad mellan rött och grönt

31

32

33

34 Protanope (another form of red/green color deficit) Rödblindhet, protanopi, en vanligen ärftlig form av färgblindhet med svårighet eller oförmåga att uppfatta rött.

35

36 Ware, Colin (2004) Information Visualization. Perception for design. Elsevier, London, p. 99

37 Vinden i seglet for smattrande in, och böljan kring stäven svallande hävdes och brusade starkt för det gående skeppet, och i en ilande fart på böljorna lopp det sin bana. Natten gick hän och det grydde till dag, och de seglade ständigt Odysséen, 2a sången

38 Vinden i seglet for smattrande in, och böljan kring stäven svallande hävdes och brusade starkt för det gående skeppet, och i en ilande fart på böljorna lopp det sin bana. Natten gick hän och det grydde till dag, och de seglade ständigt Odysséen, 2a sången

39 Kromatisk aberration Ware, C. (2004). Information Visualization, Morgan Kaufmann, San Francisco, CA, p. xxi

40 Kromatisk aberration Kromatisk aberration Ware, C. (2004). Information Visualization, Morgan Kaufmann, San Francisco, CA, p. xxi

41 Young & Helmholtz Tricromatic theory (1802)

42 CMYK Subtraktiv färgmodell

43 Additativ färgmodell

44 Color matching task 420 nm 500 nm 560 nm 640 nm

45

46

47

48

49 Hering Opponent-process theory (end 1800s)

50

51

52 The Natural Colour System (NCS) (Scandinavian Colour Institute)

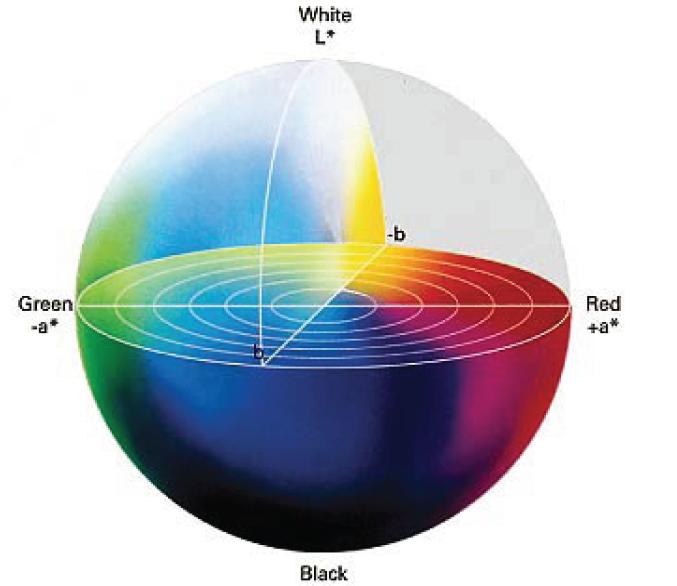

53 The LAB color model

54

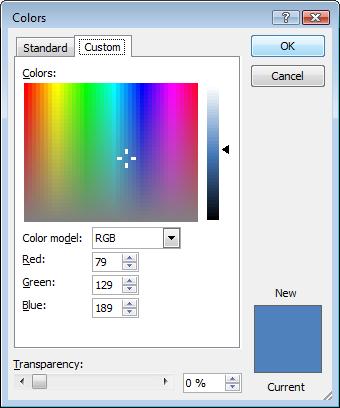

55 Power Point 2007 Photoshop CS3

56 HSB sliders Hue, saturation, blackness RGB sliders Red, green, blue LAB sliders Red, green, blue CMYK sliders Cyan, magenta, yellow, key

57 Användning av färgkoder Status:

58

59 Hur många färgkoder kan man använda?

60

61

62

63 Färg och ljuskonstans

64

65

66

67

68 Adelson s Checker shadow illusion.

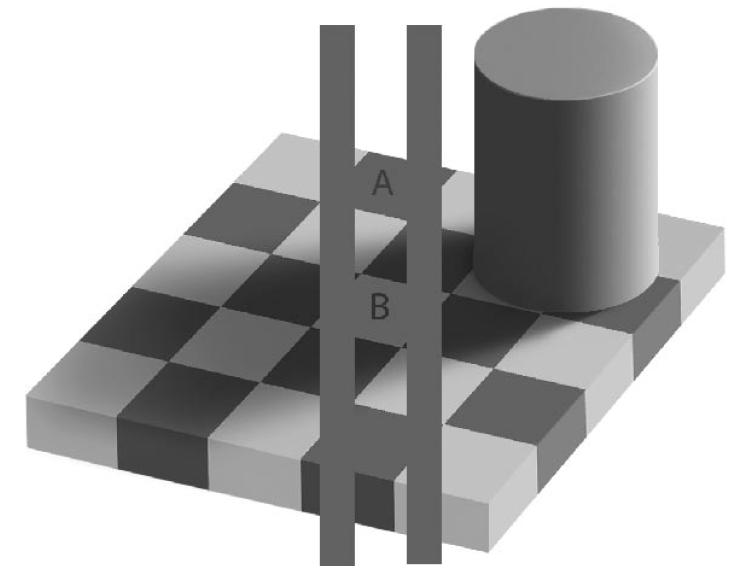

69 Adelson s Checker shadow illusion.

70

71

72

73

74

75

76

77

78

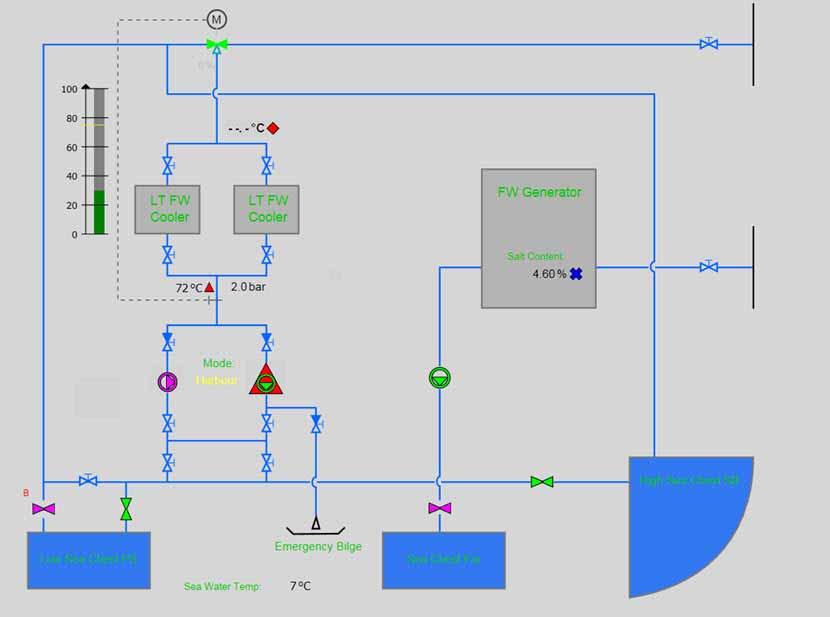

79 If the luminosity values is measured by converting the color image to a grayscale image the contrast between the darkest pixels in the text (41 % black) and background (36 % black) is only 1 : 1.1 (ISO readability standard recommends 1 : 10, and minimum 1 : 3) Measuring the darkest pixels in the background (70 % black) and the lightest in the text (29 % black) gives us a 1 : 2.4 ratio, which almost reaches the ISO standard.

80 ISO-standard kontrastskillnad: Rekommenderad 1:10 Minimum 1:3

81 Det var en gång en blå spark som hade tröttnat på livet. I ett obevakat ögonblick gled den stillsamt ut genom grinden och nedför backen mot stora landsvägen

82 Det var en gång en blå spark som hade tröttnat på livet. I ett obevakat ögonblick gled den stillsamt ut genom grinden och nedför backen mot stora landsvägen

83 Det var en gång en blå spark som hade tröttnat på livet. I ett obevakat ögonblick gled den stillsamt ut genom grinden och nedför backen mot stora landsvägen
