1 Föränderliga affischer & intelligenta förpackningar Linda Johansson Seminarium 6 december 2007

2 Unika produkter & nya marknadsföringskoncept

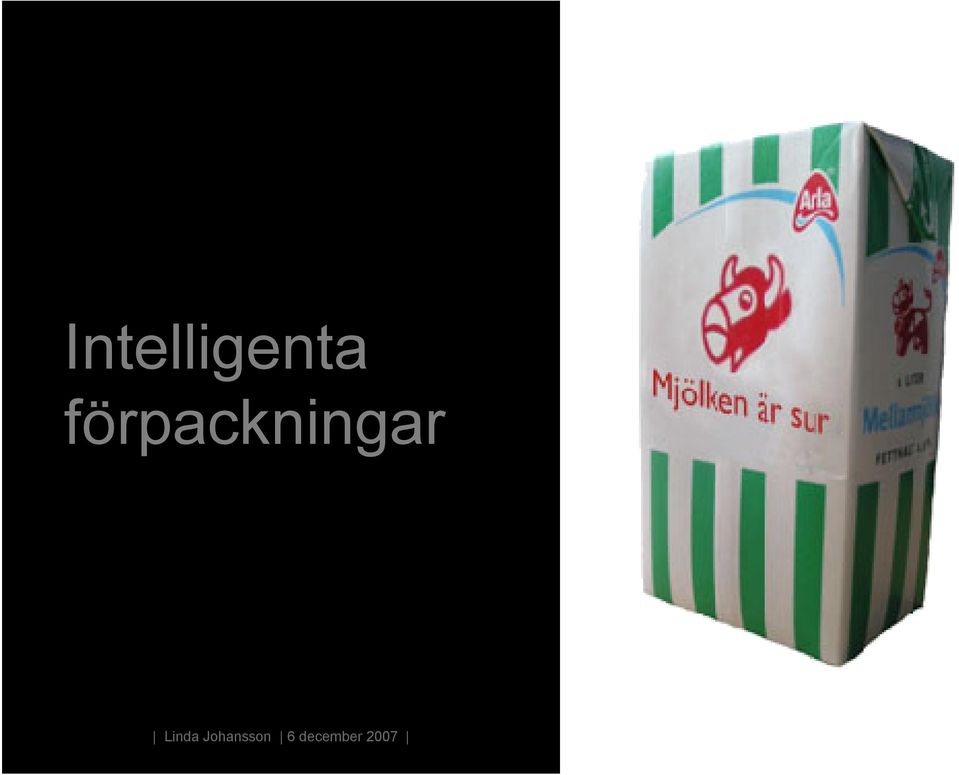

3 Intelligenta förpackningar

4 Dynamiska affischer Linda Johansson 6 december 2007

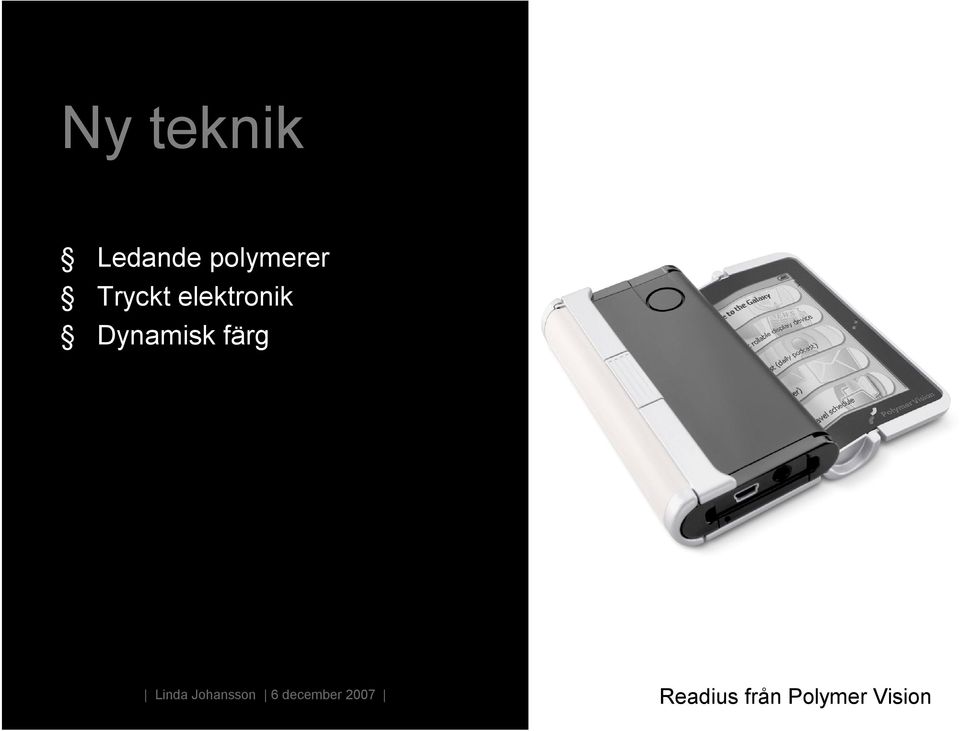

5 Ny teknik Ledande polymerer Tryckt elektronik Dynamisk färg Readius från Polymer Vision

6 Ny teknik Ledande polymerer Tryckt elektronik Dynamisk färg Kindle från Amazon

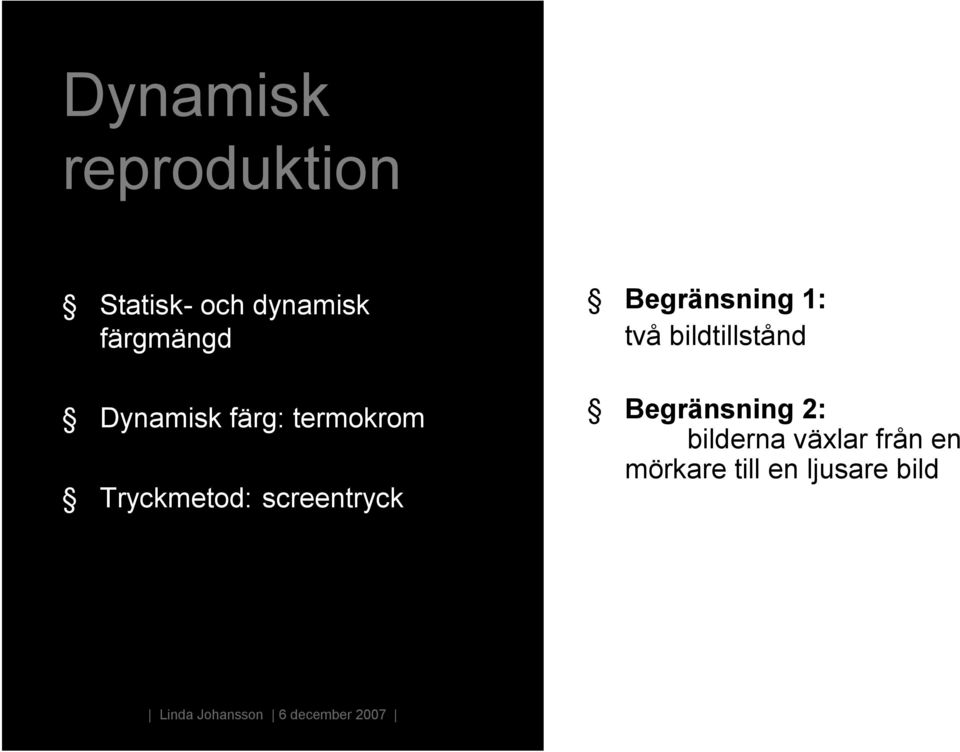

7 Dynamisk reproduktion Statisk- och dynamisk färgmängd Dynamisk färg: termokrom Tryckmetod: screentryck Begränsning 1: två bildtillstånd Begränsning 2: bilderna växlar från en mörkare till en ljusare bild

8 Reproduktionsprincip Linda Johansson 6 december 2007

9 Reproduktionsprincip Linda Johansson 6 december 2007

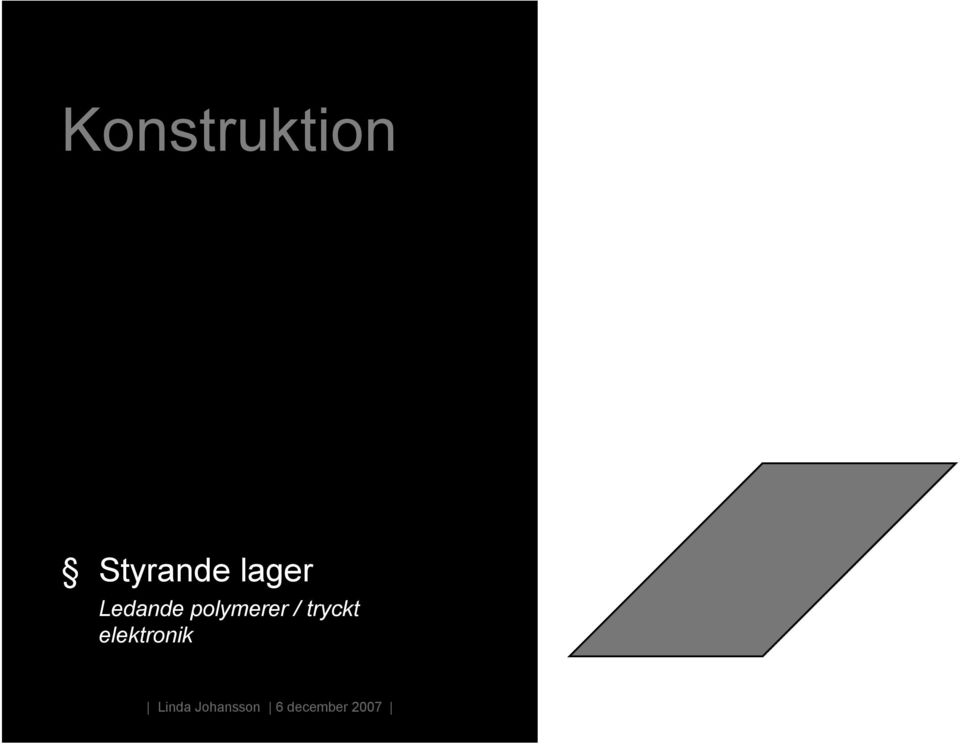

10 Konstruktion Statiska färglager Processfärger: cyan, magenta, gul & svart Dynamiska färglager Termokroma färger: cyan, magenta, gul & svart Substrat Papper Styrande lager Ledande polymerer / tryckt elektronik

11 Konstruktion Statiska färglager Processfärger: cyan, magenta, gul & svart Dynamiska färglager Termokroma färger: cyan, magenta, gul & svart Substrat Papper Styrande lager Ledande polymerer / tryckt elektronik

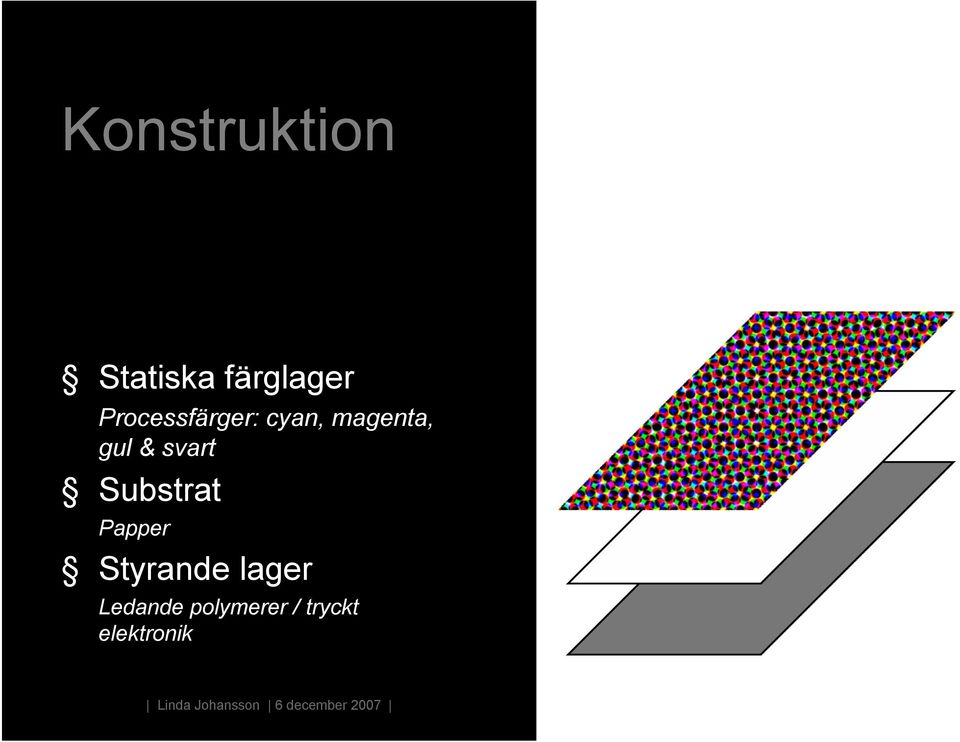

12 Konstruktion Statiska färglager Processfärger: cyan, magenta, gul & svart Statiska färglager Processfärger: cyan, magenta, gul & svart Substrat Papper Styrande lager Ledande polymerer / tryckt elektronik

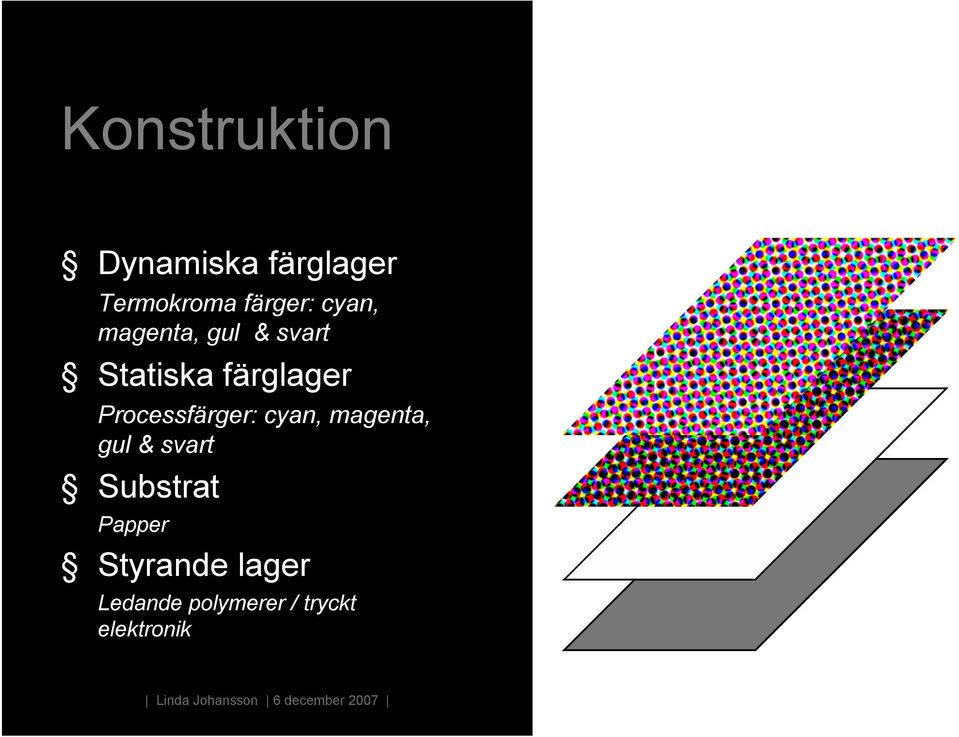

13 Konstruktion Dynamiska färglager Termokroma färger: cyan, magenta, gul & svart Statiska färglager Processfärger: cyan, magenta, gul & svart Substrat Papper Styrande lager Ledande polymerer / tryckt elektronik Linda Johansson 6 december 2007

14 Termokrom färg Reversibel färgväxling Från färg till genomskinligt -25ºC to +70ºC Mood ring 1 2 3

15 Termokrom färg TIDNINGAR

16 Termokrom färg FÖRPACKNINGAR

17 Termokrom färg VÄRDEPAPPER

18 Termokrom färg ARKITEKTUR

19 Provtryck med termokroma färger Kromatiska egenskaper

20 Provtryck med termokroma färger Kromatiska egenskaper

21 Metod Repro med specialfärger Konventionella reproduktionsmodeller har anpassats för dynamiska färger Kubelka-Munk Neugebauer Yule-Nielsen Saunderson

22 Dynamiska fulltoner Dynamiska rastertoner

23 Färgseparation CMYK separationer Bild 1 C 31 = 1 R 1 M 31 = 1 G 1 Y 31 = 1 B 1 Bild 2 C 32 = 1 R 2 M 32 = 1 G 2 Y 32 = 1 B 2 K 41 = min(c 31,M 31,Y 31 ) C 41 = C 31 K 41 1 K 41 M 41 = M 31 K 41 1 K 41 Y 41 = Y 31 K 41 1 K 41 K 42 = min(c 32,M 32,Y 32 ) C 42 = C 32 K 42 1 K 42 M 42 = M 32 K 42 1 K 42 Dynamiska Separation er C t = C 41 C 42 M t = M 41 M 42 Y t = Y 41 Y 42 K t = K 41 K 42 Statiska Separation er C p = C 42 M p = M 42 Y p = Y 42 Dynamisk Bild + C tot = C p + C t M tot = M p +M t Y tot = Y p + Y t K tot = K p + K t Y 42 = Y 32 K 42 1 K 42 K p = K 42

24 Primärer Statiska primärer Tillstånd 1 och 2 Dynamiska primärer Tillstånd 1 Dynamiska primärer Tillstånd 2

25 Resultat av 60% M P + 20% C T modellen

26 Resultat av 20% Y P + 50% C T modellen

27 Resultat av 20% M P + 20% Y P + 90% C T modellen

28 Färgseparation Bild 1 Bild 2 Endast statiska färger CMYK Tillstånd 1 Tillstånd 2 Statiska och dynamiska färger C P C T M P M T Y P Y T K P K T

29 Bildtillstånd Svarta punkter -bilden i tillstånd 1 Röda punkter -bilden i tillstånd 2

30 Exempel Tillstånd 1 Tillstånd 2 Linda Johansson 6 december 2007

31 Slutsatser Det är möjligt att reproducera tryckta dynamiska bilder! Metoden exemplifieras med termokroma färger och screentryck Traditionella färgreproduktionsmodeller har anpassats för att kunna hantera fler separationer och bildens olika tillstånd

32 Vad har hänt sedan dess? Bättre pigment är under utveckling Bättre färgåtergivning, hastighet och användbarhet i olika trycktekniker

33 EXTRA! Morgondagens löpsedel? Se hit! Billiga resor Byt vinterslasket mot en plats i solen

34 Tack.
