1 TIVALUö Belysning i offentlig milj

2 Vi reserverar oss för eventuella tryckfel och färgåtergivning. Färgprov kan skickas på begäran. 2 Belysningsstolpar där det ställs krav

3 En av Europas största tillverkare av belysningsstolpar i aluminium ROSA är en av världens största tillverkare av koniska belysningsstolpar i aluminium. Rosa är ett dynamiskt företag som idag har cirka 200 medarbetare och levererar belysningsstolpar i aluminium över hela världen. I Sverige marknadsförs och säljs ROSA av Tivalux. Rosa belysningsstolpar i aluminium lever mer än väl upp till kraven i Tivalux affärsidé; att arbeta med kvalitetsprodukter i kombination med ett service- och koncepttänkande som ger kunden hög driftsäkerhet och låga underhållskostnader. belysningsstolpar där det ställs krav 3

4 Vi tänjer gränser och skapar unika miljöer 4 Belysningsstolpar där det ställs krav

5 Våra unika och designade stolpar ger ett tydligt avtryck i miljöbilden Våra belysningsstolpar ligger i framkant när det gäller design och material. Belysningsstolparna är anpassade till marknadens olika armaturfabrikat. Vi har som målsättning att tillgodose de specifika önskemål våra kunder har. Detta kan vi göra tack vare tillverkarens flexibilitet där innovativa och tekniska lösningar skapar stora möjligheter till kreativitet utan att göra avkall på säkerhet och kvalitet. belysningsstolpar där det ställs krav 5

6 Fotplattan och den koniska stolpen svetsas samman med hjälp av en robot. Denna process kräver hög precision för att svetsskarvarna skall hålla för de påfrestningar som de olika delarna i stolpen utsätts för. Produkter som Rosa framställer i aluminium Cylindrisk-koniska belysningsstolpar Cylindrisk-koniska ljusmaster Cylindrisk-koniska stolpar för trafiksignalljus Cylindrisk-koniska flaggstänger Sänk- och höjbara aluminiumstolpar Cylindrisk-koniska pollare typ SA Dekorativa aluminiumstolpar 6 Belysningsstolpar där det ställs krav

7 Certifierade produkter och tillverkning vår styrka Rosa är ett företag som ligger långt fram i utvecklingen Som en av världens ledande tillverkare av den unika teknologin att kulörsätta belysningsstolpar, öppnade Rosa sin egen aluminiumanodiseringsanläggning. Detta gav ett oändligt spektrum av möjligheter att leverera aluminumstolpar i olika färger. Rosa är det första företaget i mellaneuropa som utformat, infört och patenterat modern teknik för produktion av cylindriska-, koniska- och sömlösa aluminiumstolpar. Rosa stolpar är utformade och tillverkade i enlighet med EN 40. Rosa har CE-certifiering (Nr 1020-CPD ) och ISO 9001:2008 / EN ISO 9001:2008 certifikat för produkter som tillverkas i aluminium. Material Rosa koniska aluminiumstolpar är tillverkade med aluminiumlegering EN AW 6060 (i enlighet med standard PN EN 573-3). Aluminiumstolpens fotplatta pressas av en legerad aluminiumplåt EN AW Oxidbeläggningen i anodiseringen skapas genom legering i svetsningsprocessen samt mekanisk och kemisk polering. belysningsstolpar där det ställs krav 7

8 8 Belysningsstolpar där det ställs krav

9 belysningsstolpar där det ställs krav 9

10 Vår anodiserade aluminiumstolpe håller för yttre påfrestningar Anodiseringsprocess Anodisering Materialet på Tivalux belysningsstolpar av aluminium är av yttersta kvalitet och tillverkningsprocessen bygger på långt framkommen teknik. Våra aluminiumstolpars anodiserade beläggning hindrar ytan från slitage och fjällning. Vårt nära samarbete med tekniska experter säkerställer att alla våra produkter uppfyller kraven på hållbarhet, säkerhet och ergonomi. (Se certifikat sidan 7). Livslängden på en aluminiumstolpe förutsätts vara upp till 50 år beroende på användning och yttre påverkan. Vi ger upp till 20 års garanti på våra anodiserade aluminiumstolpar. 10 Belysningsstolpar där det ställs krav

11 C-0 Natur C-23 Guld C-32 Champagne C-33 Oliv C-34 Brun C-35 Svart C-45 Inox CI-63 Grå CI-65 Grafitgrå CI-75 Grön CI-78 Antracit C-85 Rödvin Rotskydd Den nedre delen av stolpen och den del som är under markytan skyddas med polyuretanelastomer. Detta förebygger mekaniska skador samt andra negativa effekter orsakade av salt och andra förekommande föroreningar. Elastomerna är täckta av föreskriven RAL-färg och är UV-beständig. Uppbyggnad av stolpens elastomerskydd Aluminium yta Primer Polyuretan elastomer Färg i stolpens kulör Samtliga stolpar kan också fås i önskad RAL-kulör. belysningsstolpar där det ställs krav 11

12 Våra stolpar uppfyller gällande säkerhetskrav S Ä K E R H E T S Z O N Idag är säkerhetskraven hårda på en modern belysningsstolpe. Dessa krav har ställts för att minimera de skador en belysningsstolpe kan orsaka vid en trafikolycka. Våra belysningsstolpar har klarat de hårda tester som utförts enligt standard SS-EN Belysningsstolpar där det ställs krav

13 Våra aluminiumstolpar för markplacering är testade och klassade för passiv säkerhet. De är certifierade för att användas i en väginfrastruktur, där energiabsorberande konstruktioner krävs enligt 100,NE,2. SÄKERHETSCERTIFIERADE BELYSNINGSSTOLPAR belysningsstolpar där det ställs krav 13

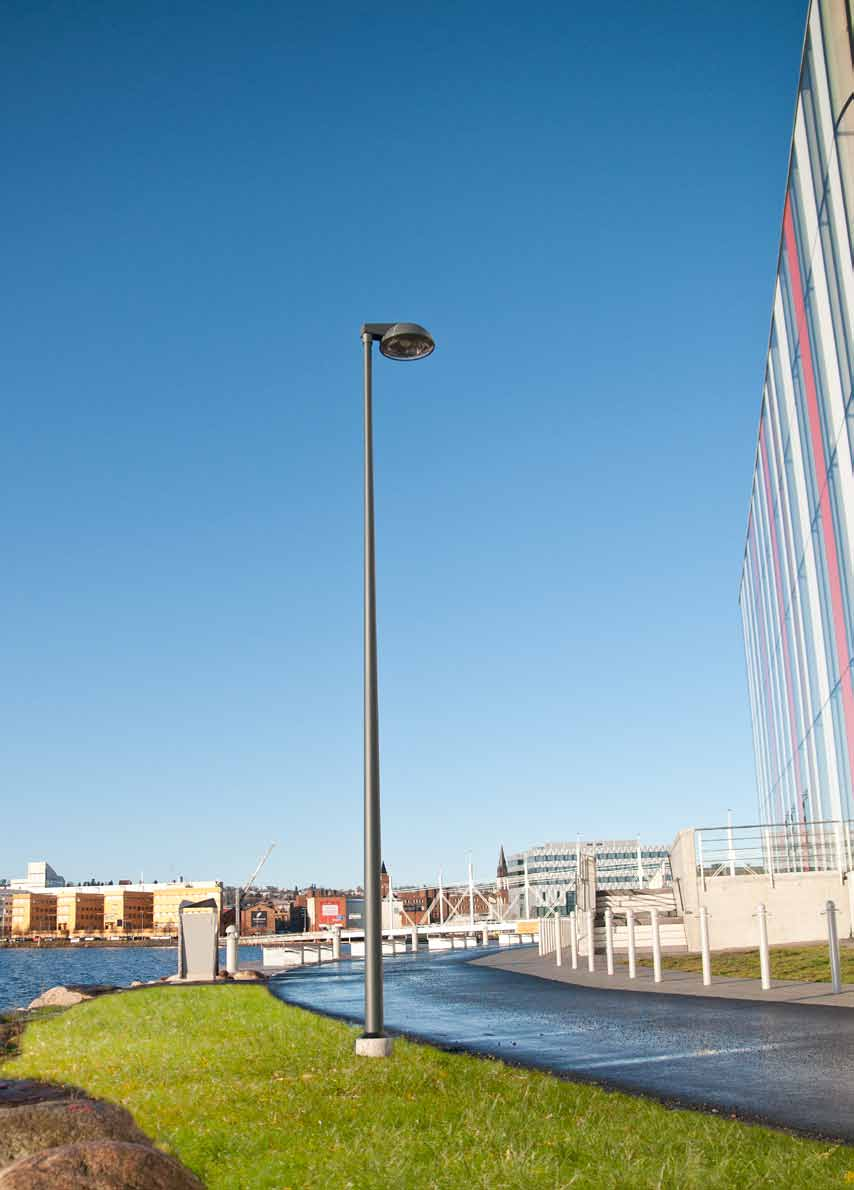

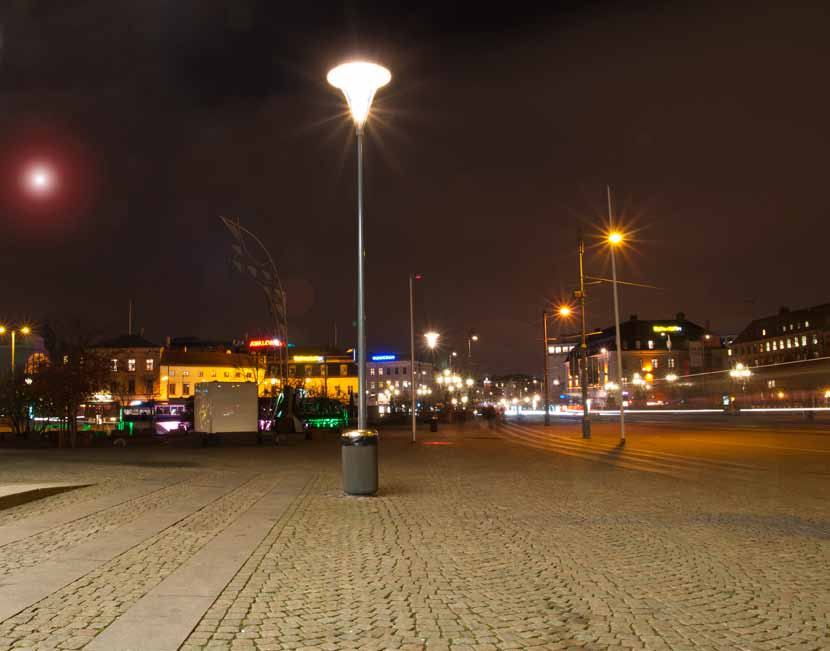

14 REFERENSER 14 Malmö, Swedbank Stadion. Belysningsstolpar där det ställs krav

15 REFERENSER Helsingborg stad, Kullavägen. Helsingborg stad, Kullavägen. Solna stad, Huvudstavägen. Helsingborg stad, Rondell Mariastaden. Solna stad, Bagartorpsringen. Solna stad, trafikplats. belysningsstolpar där det ställs krav 15

16 REFERENSER 16 Jönköping, Kulturhuset Spira. Belysningsstolpar där det ställs krav

17 REFERENSER Solna stad, Braheparken. Malmö, Swedbank Stadion. Huskvarna, Stadsparken. Jönköping, Engelska Skolan. Jönköping, Munksjön. Jönköping, Engelska Skolan. belysningsstolpar där det ställs krav 17

18 REFERENSER 18 Belysningsstolpar där det ställs krav Göteborg, Bältesspännarparken.

19 REFERENSER Göteborg, Valthornsgatan. Göteborg, Wieselgrensplatsen. Göteborg, Kungsportsavenyn. Göteborg, Götaplatsen. v En stolpe är en del av miljön Kontakta oss på Tivalux vi vet vilka fördelar Rosa Aluminiumstolpar ger dig mot en traditionell stolpe! belysningsstolpar där det ställs krav 19

20 TEKNISK INFORMATION stolpar d H Artikel nr LPH (H) Toppdiam (d) Nedsticksdjup (dj) Bottendiam. (bd) Vikt (kg) Luckhöjd (lh) SAL3,0-500dz / SAL3,5-500dz / SAL4,0-500dz / SAL4,5-500dz / , SAL4,0B-500dz / SAL4,5B-500dz / SAL5,0-500dz / SAL5,5-500dz / SAL6,0-500dz / SAL6,5-500dz / SAL7,0-500dz / SAL7,5-500dz / SAL8,0-700dz / Luckbredd (lb) lb lh Lucka över mark: 600 mm. eller enl. ök dj bd Belysningsarmar Utbudet och möjligheterna är stora när det gäller stolpar med belysningsarmar. För att få riktig information är ni välkomna att kontakta oss på Tivalux C-85 Rödvin CI-78 Antracit CI-75 Grön CI-65 Grafitgrå CI-63 Grå C-45 Inox C-35 Svart C-34 Brun C-33 Oliv C-32 Champagne C-23 Guld C-0 Natur Samtliga stolpar kan också fås i önskad RAL-kulör. 20 Belysningsstolpar där det ställs krav

21 TEKNISK INFORMATION FUNDAMENT Modell Fundament Kil Huv SAL3,0-500dz ingår ingår SAL3,5-500dz ingår ingår SAL4,0-500dz ingår ingår SAL4,5-500dz ingår ingår SAL4,0B-500dz ingår ingår SAL4,5B-500dz ingår ingår SAL5,0-500dz ingår ingår SAL5,5-500dz ingår ingår SAL6,0-500dz Cetong Grön SAL6,5-500dz Cetong Grön SAL7,0-500dz Cetong Grön SAL7,5-500dz Cetong Grön SAL8,0-700dz Cetong Brun ØE ØF A A H B C D ØG A För montage med fotplatta Våra stolpar kan levereras med fotplatta för montage på betongfundament/platta. belysningsstolpar där det ställs krav 21

22 22 Belysningsstolpar där det ställs krav

23 belysningsstolpar där det ställs krav 23

24 KMK Reklambyrå AB, Habo kmkreklam.se TIVALUö Belysning i offentlig milj Utängarna 25, Göteborg Tel: info@tivalux.se
