Manual Aluminiumstolpar
|
|
- Niklas Pettersson
- för 8 år sedan
- Visningar:
Transkript

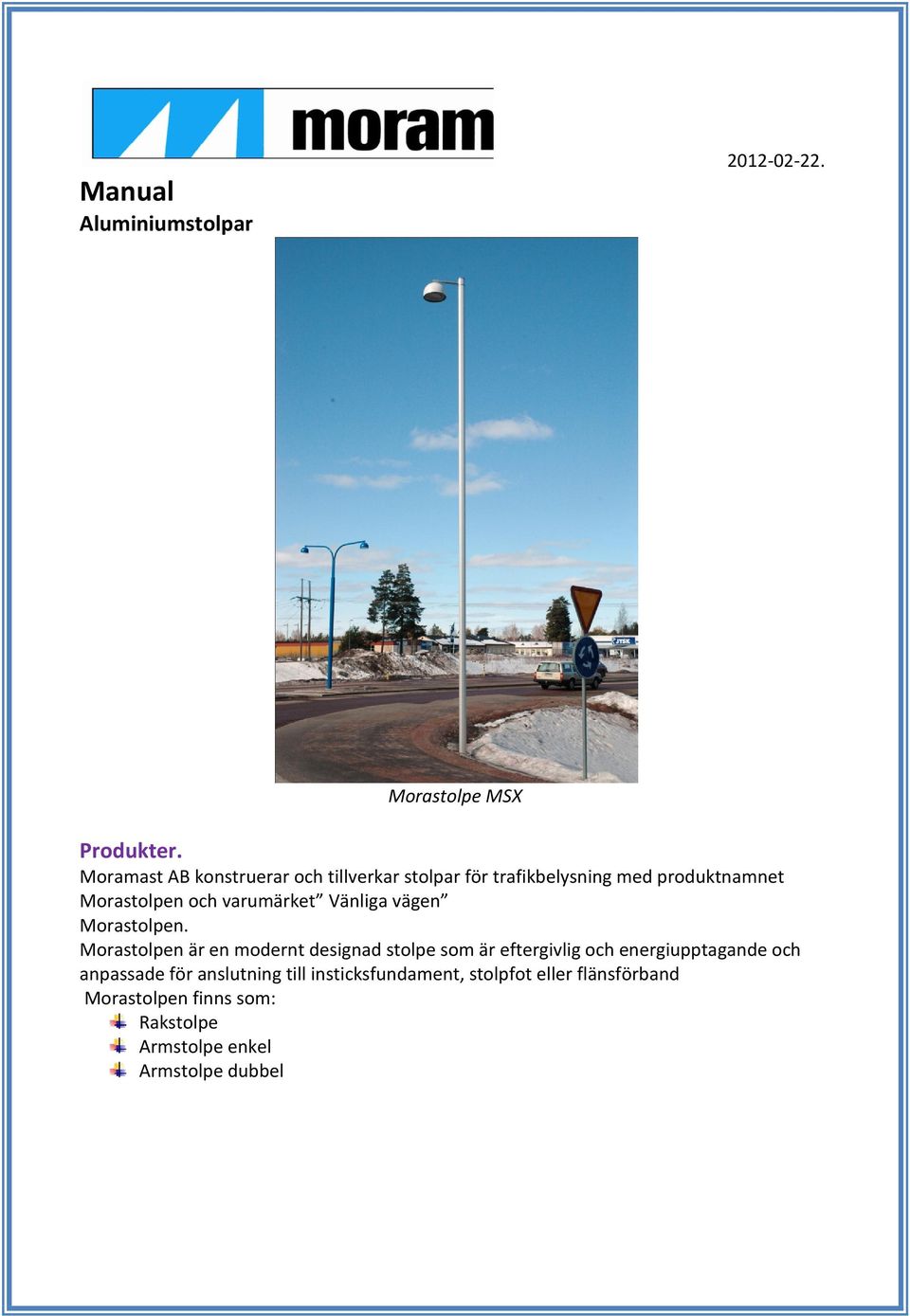

1 Manual Aluminiumstolpar Morastolpe MSX Produkter. Moramast AB konstruerar och tillverkar stolpar för trafikbelysning med produktnamnet Morastolpen och varumärket Vänliga vägen Morastolpen. Morastolpen är en modernt designad stolpe som är eftergivlig och energiupptagande och anpassade för anslutning till insticksfundament, stolpfot eller flänsförband Morastolpen finns som: Rakstolpe Armstolpe enkel Armstolpe dubbel

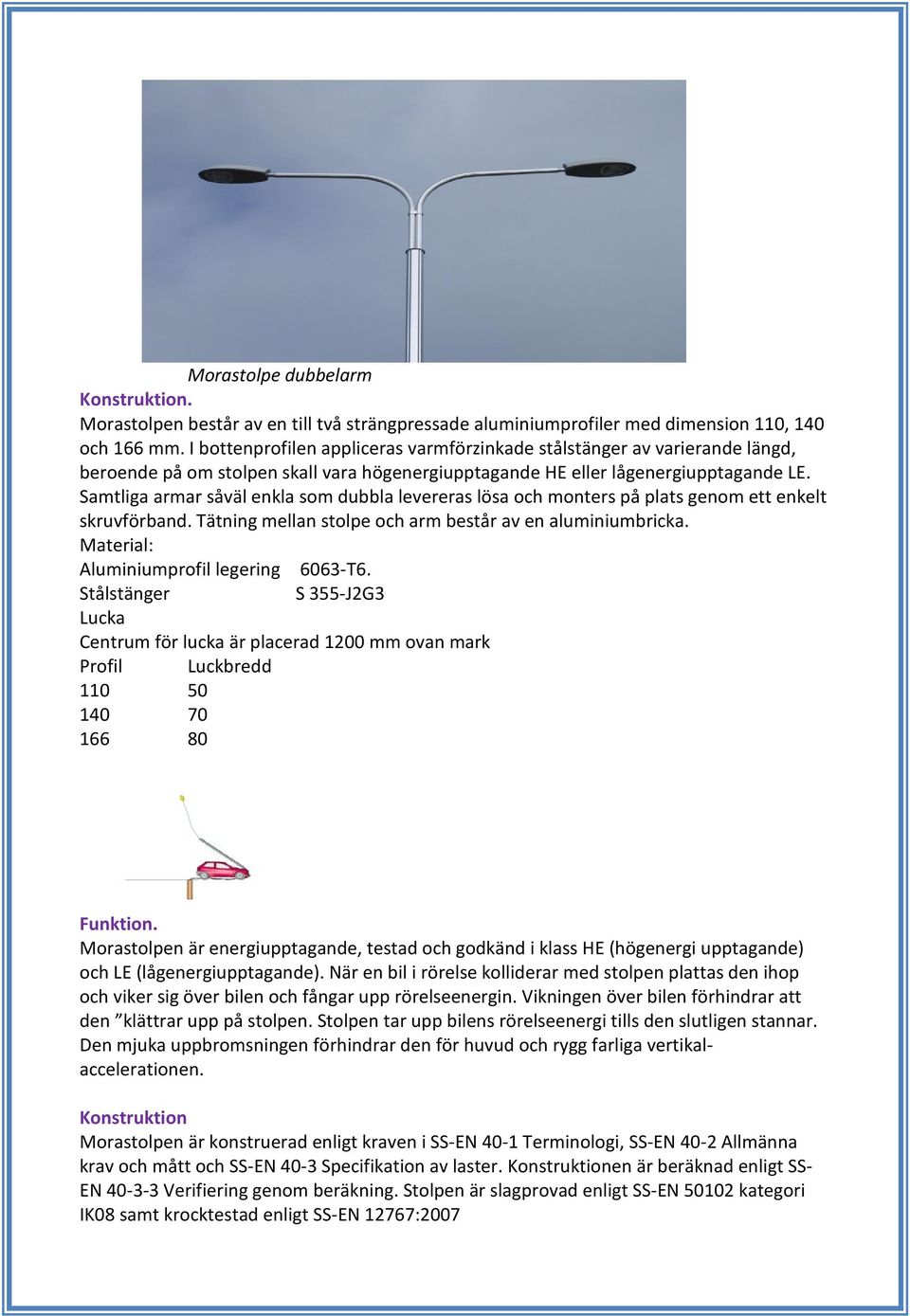

2 Morastolpe dubbelarm Konstruktion. Morastolpen består av en till två strängpressade aluminiumprofiler med dimension 110, 140 och 166 mm. I bottenprofilen appliceras varmförzinkade stålstänger av varierande längd, beroende på om stolpen skall vara högenergiupptagande HE eller lågenergiupptagande LE. Samtliga armar såväl enkla som dubbla levereras lösa och monters på plats genom ett enkelt skruvförband. Tätning mellan stolpe och arm består av en aluminiumbricka. Material: Aluminiumprofil legering 6063-T6. Stålstänger S 355-J2G3 Lucka Centrum för lucka är placerad 1200 mm ovan mark Profil Luckbredd Funktion. Morastolpen är energiupptagande, testad och godkänd i klass HE (högenergi upptagande) och LE (lågenergiupptagande). När en bil i rörelse kolliderar med stolpen plattas den ihop och viker sig över bilen och fångar upp rörelseenergin. Vikningen över bilen förhindrar att den klättrar upp på stolpen. Stolpen tar upp bilens rörelseenergi tills den slutligen stannar. Den mjuka uppbromsningen förhindrar den för huvud och rygg farliga vertikalaccelerationen. Konstruktion Morastolpen är konstruerad enligt kraven i SS-EN 40-1 Terminologi, SS-EN 40-2 Allmänna krav och mått och SS-EN 40-3 Specifikation av laster. Konstruktionen är beräknad enligt SS- EN Verifiering genom beräkning. Stolpen är slagprovad enligt SS-EN kategori IK08 samt krocktestad enligt SS-EN 12767:2007

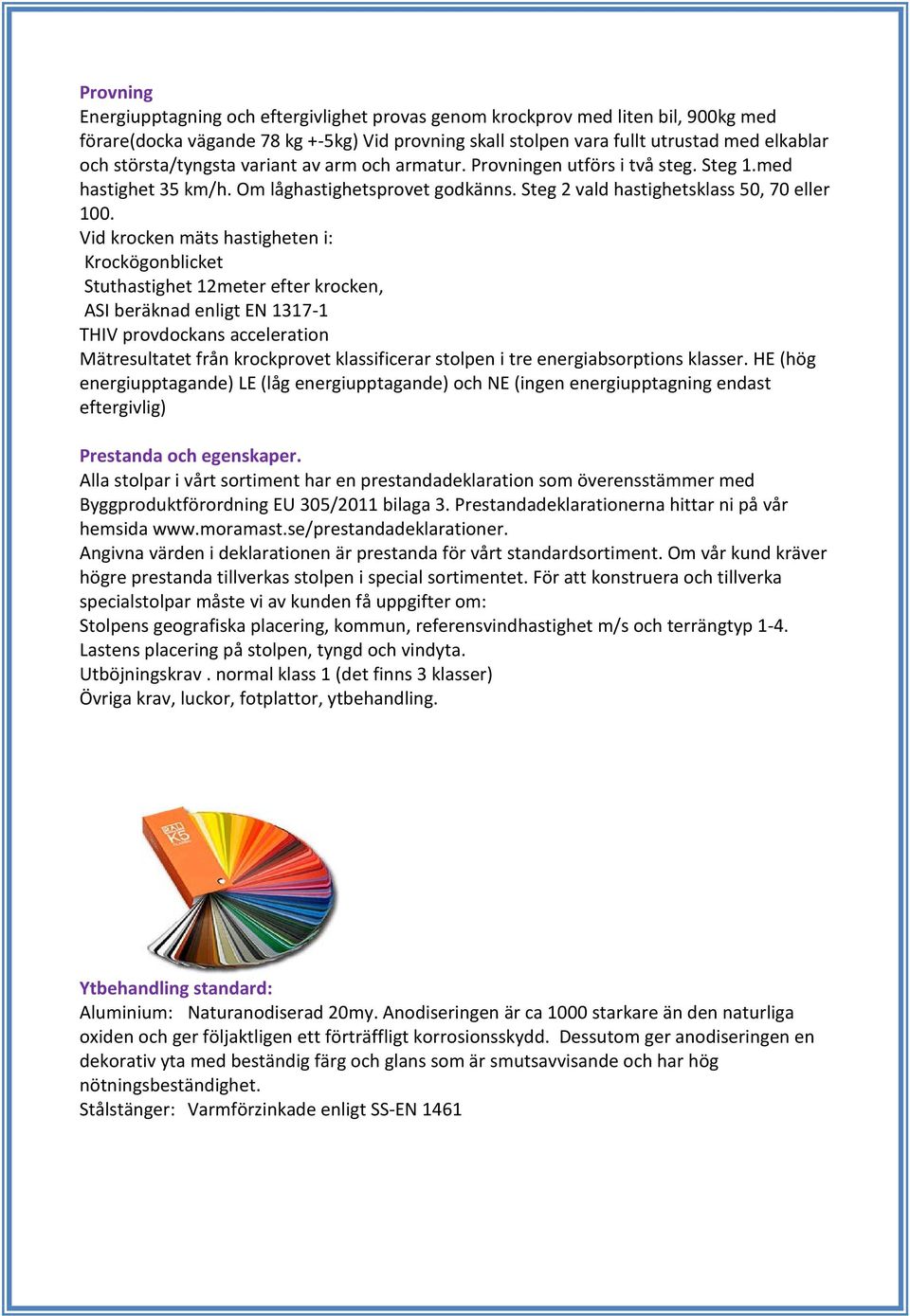

3 Provning Energiupptagning och eftergivlighet provas genom krockprov med liten bil, 900kg med förare(docka vägande 78 kg +-5kg) Vid provning skall stolpen vara fullt utrustad med elkablar och största/tyngsta variant av arm och armatur. Provningen utförs i två steg. Steg 1.med hastighet 35 km/h. Om låghastighetsprovet godkänns. Steg 2 vald hastighetsklass 50, 70 eller 100. Vid krocken mäts hastigheten i: Krockögonblicket Stuthastighet 12meter efter krocken, ASI beräknad enligt EN THIV provdockans acceleration Mätresultatet från krockprovet klassificerar stolpen i tre energiabsorptions klasser. HE (hög energiupptagande) LE (låg energiupptagande) och NE (ingen energiupptagning endast eftergivlig) Prestanda och egenskaper. Alla stolpar i vårt sortiment har en prestandadeklaration som överensstämmer med Byggproduktförordning EU 305/2011 bilaga 3. Prestandadeklarationerna hittar ni på vår hemsida Angivna värden i deklarationen är prestanda för vårt standardsortiment. Om vår kund kräver högre prestanda tillverkas stolpen i special sortimentet. För att konstruera och tillverka specialstolpar måste vi av kunden få uppgifter om: Stolpens geografiska placering, kommun, referensvindhastighet m/s och terrängtyp 1-4. Lastens placering på stolpen, tyngd och vindyta. Utböjningskrav. normal klass 1 (det finns 3 klasser) Övriga krav, luckor, fotplattor, ytbehandling. Ytbehandling standard: Aluminium: Naturanodiserad 20my. Anodiseringen är ca 1000 starkare än den naturliga oxiden och ger följaktligen ett förträffligt korrosionsskydd. Dessutom ger anodiseringen en dekorativ yta med beständig färg och glans som är smutsavvisande och har hög nötningsbeständighet. Stålstänger: Varmförzinkade enligt SS-EN 1461

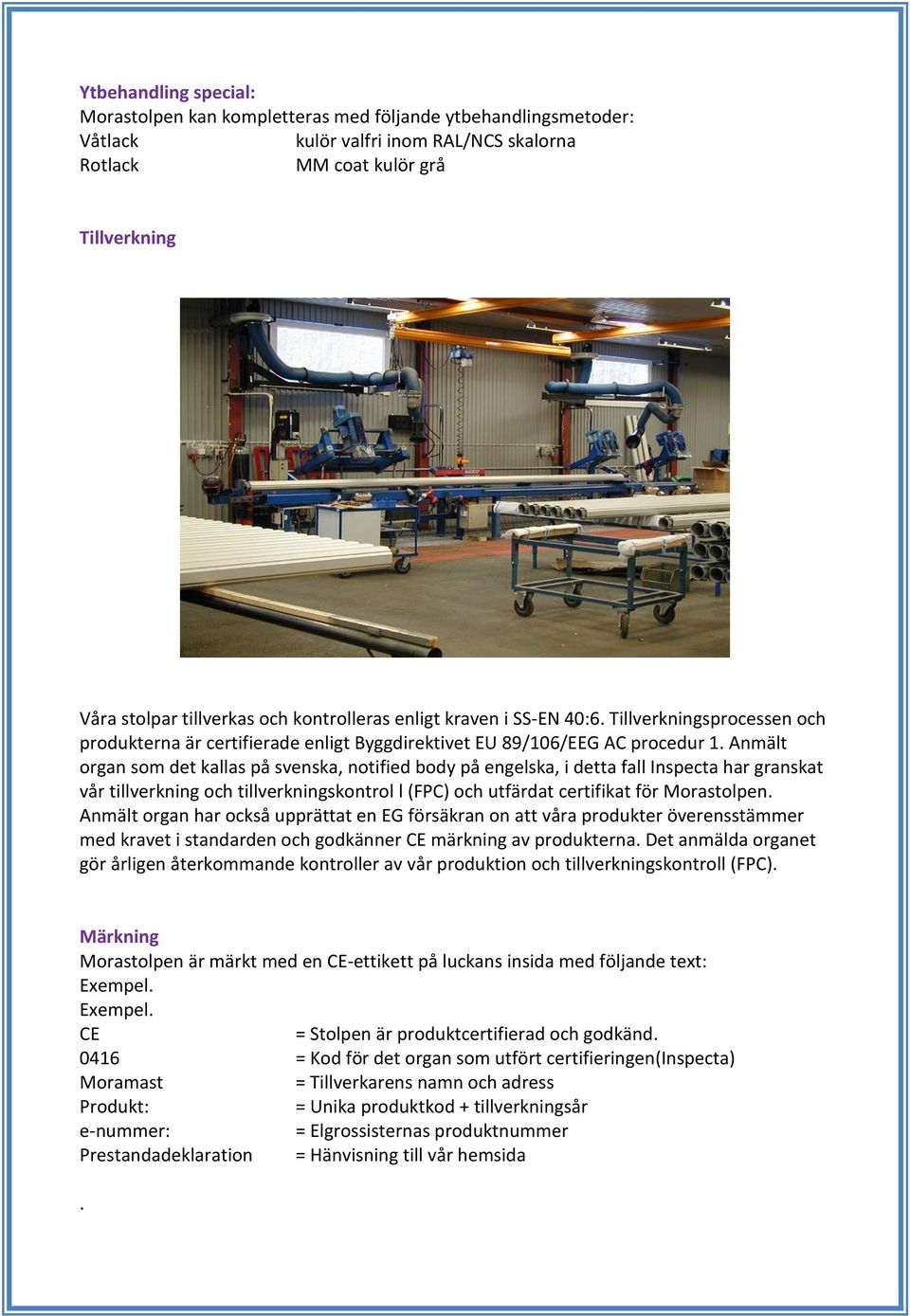

4 Ytbehandling special: Morastolpen kan kompletteras med följande ytbehandlingsmetoder: Våtlack kulör valfri inom RAL/NCS skalorna Rotlack MM coat kulör grå Tillverkning Våra stolpar tillverkas och kontrolleras enligt kraven i SS-EN 40:6. Tillverkningsprocessen och produkterna är certifierade enligt Byggdirektivet EU 89/106/EEG AC procedur 1. Anmält organ som det kallas på svenska, notified body på engelska, i detta fall Inspecta har granskat vår tillverkning och tillverkningskontrol l (FPC) och utfärdat certifikat för Morastolpen. Anmält organ har också upprättat en EG försäkran on att våra produkter överensstämmer med kravet i standarden och godkänner CE märkning av produkterna. Det anmälda organet gör årligen återkommande kontroller av vår produktion och tillverkningskontroll (FPC). Märkning Morastolpen är märkt med en CE-ettikett på luckans insida med följande text: Exempel. Exempel. CE = Stolpen är produktcertifierad och godkänd = Kod för det organ som utfört certifieringen(inspecta) Moramast = Tillverkarens namn och adress Produkt: = Unika produktkod + tillverkningsår e-nummer: = Elgrossisternas produktnummer Prestandadeklaration = Hänvisning till vår hemsida.

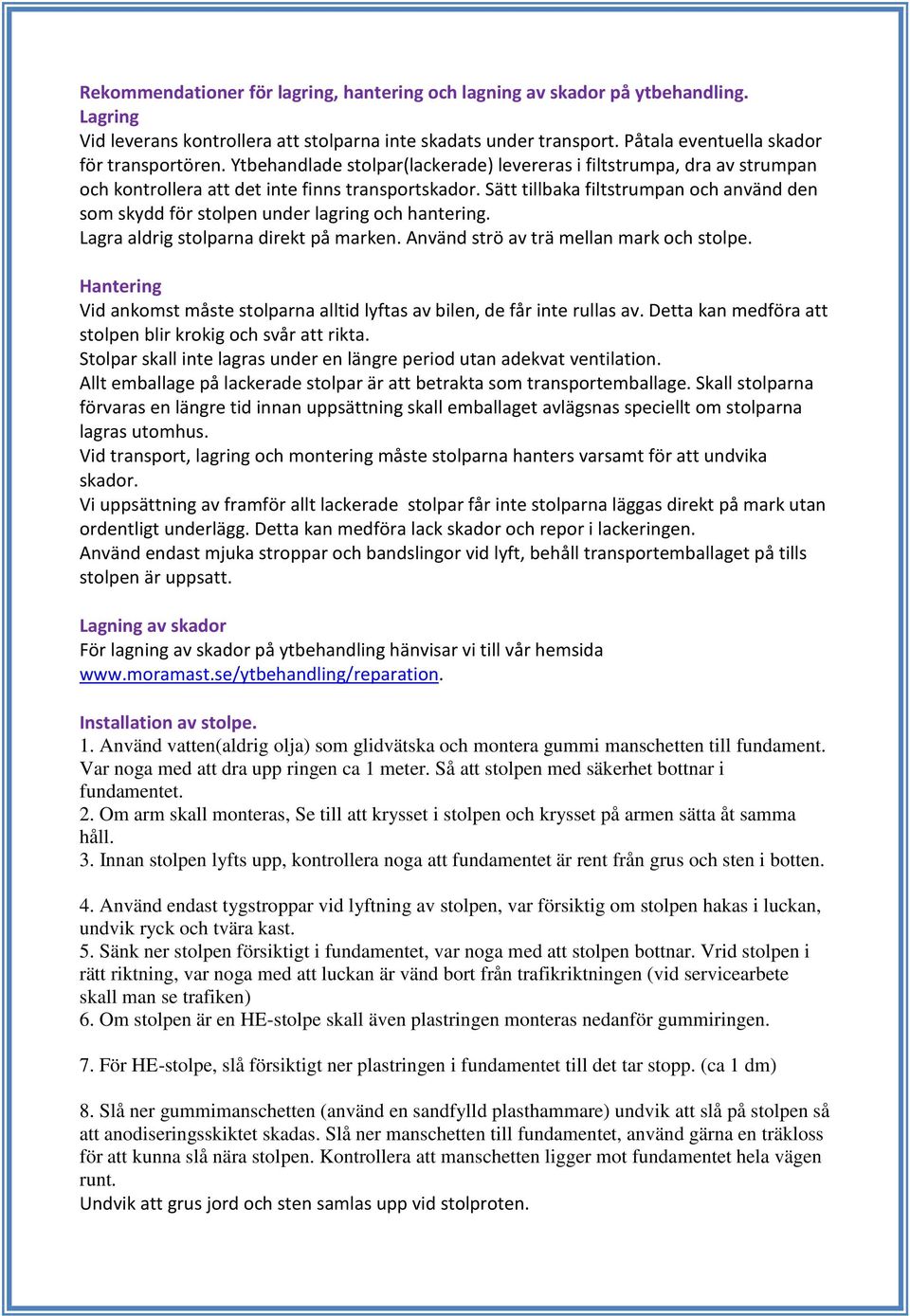

5 Rekommendationer för lagring, hantering och lagning av skador på ytbehandling. Lagring Vid leverans kontrollera att stolparna inte skadats under transport. Påtala eventuella skador för transportören. Ytbehandlade stolpar(lackerade) levereras i filtstrumpa, dra av strumpan och kontrollera att det inte finns transportskador. Sätt tillbaka filtstrumpan och använd den som skydd för stolpen under lagring och hantering. Lagra aldrig stolparna direkt på marken. Använd strö av trä mellan mark och stolpe. Hantering Vid ankomst måste stolparna alltid lyftas av bilen, de får inte rullas av. Detta kan medföra att stolpen blir krokig och svår att rikta. Stolpar skall inte lagras under en längre period utan adekvat ventilation. Allt emballage på lackerade stolpar är att betrakta som transportemballage. Skall stolparna förvaras en längre tid innan uppsättning skall emballaget avlägsnas speciellt om stolparna lagras utomhus. Vid transport, lagring och montering måste stolparna hanters varsamt för att undvika skador. Vi uppsättning av framför allt lackerade stolpar får inte stolparna läggas direkt på mark utan ordentligt underlägg. Detta kan medföra lack skador och repor i lackeringen. Använd endast mjuka stroppar och bandslingor vid lyft, behåll transportemballaget på tills stolpen är uppsatt. Lagning av skador För lagning av skador på ytbehandling hänvisar vi till vår hemsida Installation av stolpe. 1. Använd vatten(aldrig olja) som glidvätska och montera gummi manschetten till fundament. Var noga med att dra upp ringen ca 1 meter. Så att stolpen med säkerhet bottnar i fundamentet. 2. Om arm skall monteras, Se till att krysset i stolpen och krysset på armen sätta åt samma håll. 3. Innan stolpen lyfts upp, kontrollera noga att fundamentet är rent från grus och sten i botten. 4. Använd endast tygstroppar vid lyftning av stolpen, var försiktig om stolpen hakas i luckan, undvik ryck och tvära kast. 5. Sänk ner stolpen försiktigt i fundamentet, var noga med att stolpen bottnar. Vrid stolpen i rätt riktning, var noga med att luckan är vänd bort från trafikriktningen (vid servicearbete skall man se trafiken) 6. Om stolpen är en HE-stolpe skall även plastringen monteras nedanför gummiringen. 7. För HE-stolpe, slå försiktigt ner plastringen i fundamentet till det tar stopp. (ca 1 dm) 8. Slå ner gummimanschetten (använd en sandfylld plasthammare) undvik att slå på stolpen så att anodiseringsskiktet skadas. Slå ner manschetten till fundamentet, använd gärna en träkloss för att kunna slå nära stolpen. Kontrollera att manschetten ligger mot fundamentet hela vägen runt. Undvik att grus jord och sten samlas upp vid stolproten.

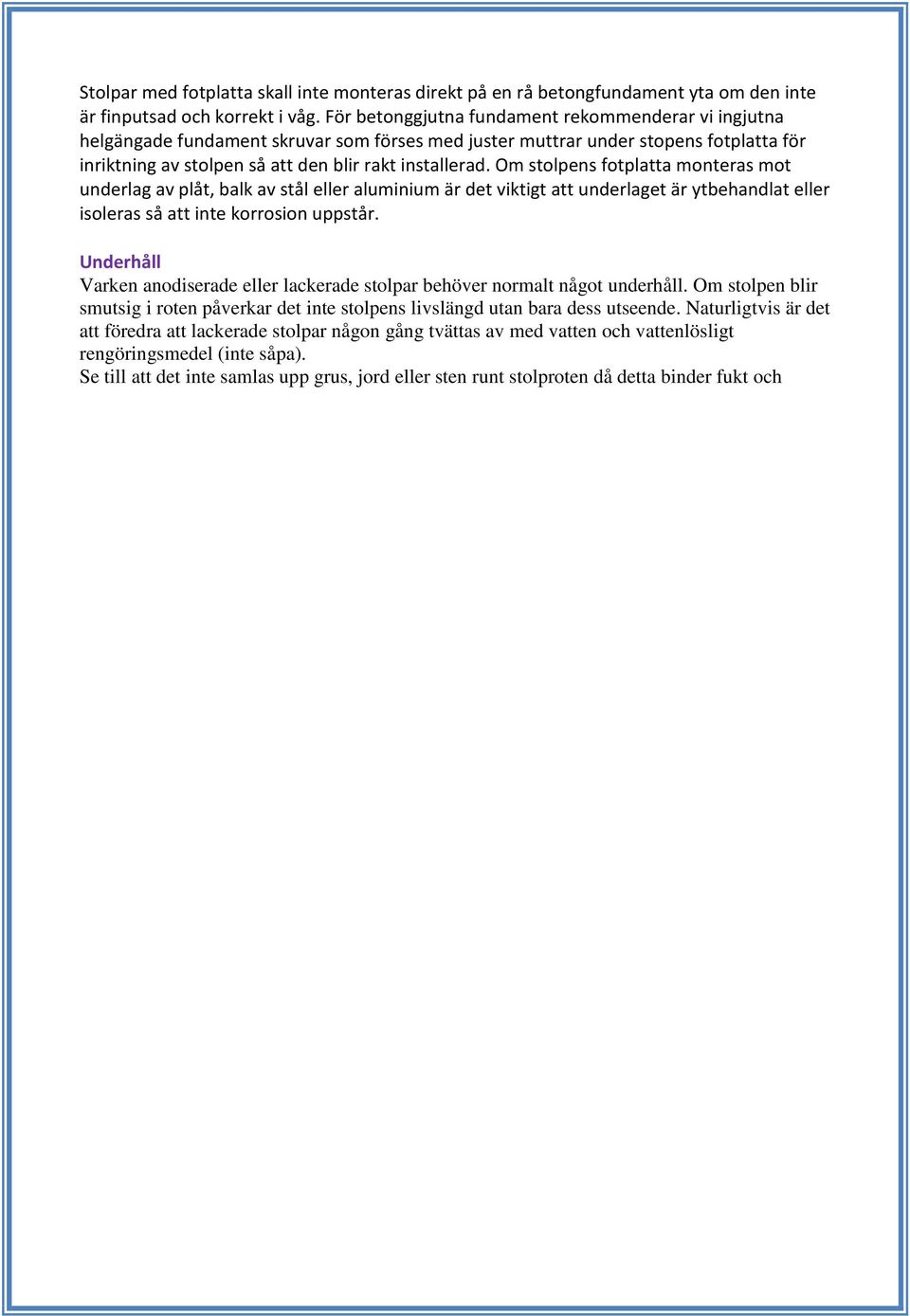

6 Stolpar med fotplatta skall inte monteras direkt på en rå betongfundament yta om den inte är finputsad och korrekt i våg. För betonggjutna fundament rekommenderar vi ingjutna helgängade fundament skruvar som förses med juster muttrar under stopens fotplatta för inriktning av stolpen så att den blir rakt installerad. Om stolpens fotplatta monteras mot underlag av plåt, balk av stål eller aluminium är det viktigt att underlaget är ytbehandlat eller isoleras så att inte korrosion uppstår. Underhåll Varken anodiserade eller lackerade stolpar behöver normalt något underhåll. Om stolpen blir smutsig i roten påverkar det inte stolpens livslängd utan bara dess utseende. Naturligtvis är det att föredra att lackerade stolpar någon gång tvättas av med vatten och vattenlösligt rengöringsmedel (inte såpa). Se till att det inte samlas upp grus, jord eller sten runt stolproten då detta binder fukt och
