1 Varmt välkomna till en föreläsning i solens tecken!! Ø 10 minuters solinstrålning mot jorden motsvarar den globala energianvändningen under 1 år Ø Totalt strålar det in gånger mer på ett år än den totala, globala energianvändningen Ø Det räcker med 1 % av Sveriges area med en solpanel med 30% verkningsgrad för att klara hela Sveriges energibehov under ett år Ø Ett villatak tar emot 5 gånger mer solinstrålning på ett år än en normalhushålls totala energianvändning Lars Andrén Box Falkenberg Tel: Mobil: Fax: E-post: info@drivkraft.nu SVENSKA SOLENERGIFÖRENINGEN BIOBRÄNSLET DOMINERAR Forskare tillverkare användare Strategidokument - opinionsbildning Nytt kansli halvtidsanställd kanslist Medlemstidning Energimagasinet Källa: SVEBIO/ENERGIMYNDIGHETEN SLUTLIG ENERGIANVÄNDNING (NYTTIGGJORD) I ALLA SAMHÄLLSSEKTORER 2011 FÖRDELAD PÅ ENERGISLAG. OMVANDLINGS- OCH DISTRIBUTIONSFÖRSLUSTER EJ MEDRÄKNADE 1

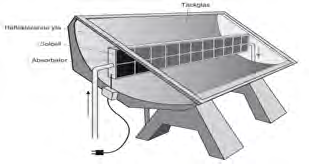

2 VI ÄR ALLT DUKTIGARE PÅ FÖRNYBAR ENERGI ENERGIFÖRSÖRJNING Förnybar energi [TWh] Biodrivmedel Våg & Ström-el Sol-el Vind-el Bio-el Vatten-el Solvärme En tabell över en tänkbar tillväxt av förnybar energi i Sverige TWh Vatten Bio-el Biodrivmedel Bio övrigt Biototal tillförd Vind Våg & Strömkraft Solel Solvärme Bio övrigt Användning varav el Elimport + icke förnybar el Energiimport + icke-förnybar energi Illustration: Förnhybarhetsrådet PLUSENERGIHUS MED NETTODEBITERAD SOLEL HYBRIDTEKNIK - EL OCH VÄRME Källa: Absolicon AB Villa Åkarp Malmö Plusenergihus Levererade 1600 kwh el till nätet 2010 Källa: MaReCo Illustration: typoform 2

3 PASSIV SOLVÄRME KOSTNADSEFFEKTIV STOR POTENTIAL LUFTBUREN SOLVÄRME Källa: Solar Installation, James & James Källa: Solar Installation, James & James LUFTSOLFÅNGARE FÖR FRITIDSHUS LUFTBUREN SOLVÄRME - FLERBOSTADSHUS Vädrar ut unken luft Bidrar med värmetillskott Minskar fukt- och mögelproblem Illustration: typoform Källa: Solar Installation, James & James 3

4 HERTINGS GÅRD - FALKENBERG Passivhus med förvärmd tilluft SOLKYLA Byggkostnad: kr/m² Hyreskostnad: kr/m² Värme : 21,2 kwh/m² Varmvatten: 13,8 kwh/m² El-användn.: 15,5 kwh/m² Totalt: 50,2 kwh/m² Foto: Lars Andrén Illustration: Climatewell Svenska Dagbladet 8 mars 2013!!!! SJÄLVFÖRSÖRJANDE SOLELSSYSTEM Foto: NAPS Sweden AB Lågeffekta behov utanför ledningsnätet 4

5 POTENTIAL SOLENERGI TILL ÅR TWh SOLVÄRME ( m 2 ) 4 TWh SOLEL ( m 2 ) POTENTIAL % SOLEL AV ELANVÄNDNINGEN = TWh 10% SOLVÄRME AV VÄRMEBEHOVET = > 10 TWh DET FINNS 300 km 2 SÖDERVÄND TAKAREA I SVERIGE SOM SKULLE KUNNA GENERERA 40 TWh SOLEL ELLER 100 TWh SOLVÄRME VARFÖR SOLEL?? ü I energiomvandlingen helt miljöoch klimatneutral! ü Gratis flödande energi! ü Positiv påverkan på nätet ü Stor potential ü Ger ett mervärde för kunden ökar miljöprofilen och höjer värdet på fastigheten! ü Minskar nätförlusterna ü Skapar nya användningsmöjligheter för nätet EN GIGANTISK OMSÄTTNING VÄNTAR!! ENORM TILLVÄXTPOTENTIAL Marknadsbedömning År Installerad effekt Omsättning MW 140 miljoner MW 2000 miljoner MW miljoner Illustration: Svensk Solenergi 5

6 HÅLLBAR UTVECKLING ENERGIPRISUTVECKLING Källa: Värmeboken Illustration: Gordon Linder KONSUMENTPRISER - FALKENBERG INTRESSE OCH ANTALET INSTALLERAD EFFEKT ÖKAR 8,4 MW under år ,4 MW under år 2011 SOLEL VÄRLDEN Solcellsstödet t.o.m. år 2016 Lägre modulpriser Snart skattereduktion Möjlighet till elcertifikat och ursprungsmärkning Ca 250 mkr Ca 0,024 TWh/år Källa: SSE Källa: SSE 6

7 DER HÄNDER MYCKET JUST NU SOLCELLSBIDRAG - LÄNSSTYRELSEN Solcellsanläggningar i Halmstad Objekt Klar Total kostn. Bidrag % Bidrag Kr Yta kwp Ber.Prod. kr/m² kr/kwp kr/kwh Sannarpsgymnasiet kr 55% kr , ,16/1,46 Stenstorpshallen kr 45% kr , ,71/0,94 Frösakullsskolan kr 0% 0 kr , ,52 Getingeskolan kr 45% kr , ,08/0,69 Vallås Högstadieskola kr 0% 0 kr , ,00 Planerade eller under produktion (** = ingår i nyproduktion) Mjellby Konstmuseum kr? 0 kr Eldsberga Idrottshall **??? 0 kr 108???? Gården Ön ? 0 kr Söndrumsskolan ** kr? 0 kr , ,91 SÖKS VIA LÄNSSTYRELSENS BOSTADSENHET Energimyndigheten -TILLSYNSMYNDIGHET ANLÄGGNINGSÄGAREN SÖKER Nätanslutna system MAX kr / objekt och kr/kw Stödnivå max 35% GÄLLER TILL OCH MED 2016 I MÅN AV MEDEL Halmstad Arena? kr? 0 kr????? Källa: SSE Summor kr kr STORT INTRESSE SOLELSSTÖDET!! NETTODEBITERINGSUTREDNINGEN Källa: Energimyndigheten 7

8 ELCERTIFIKATSYSTEM Fakta elcertifikatsystemet Elcertifikatsystemet är ett marknadsbaserat stödsystem som ska öka produktionen av förnybar el på ett kostnadseffektivt sätt. I Sverige ska elcertifikatsystemet bidra till 25 TWh förnybar el från år 2002 fram till år Tillsammans med Norge ska ytterligare 13,2 TWh förnybar el produceras mellan åren 2012 och Från år 2002 fram till år 2011 har den förnybara elproduktionen ökat med drygt 13 TWh, framför allt genom ny biokraft och vindkraft nya anläggningar har tagits i drift, varav merparten är vindkraft. Elcertifikatsystemet berör främst producenter av förnybar el, elleverantörer, el-intensiv industri och vissa el-användare. De energikällor som har rätt att tilldelas el-certifikat är vindkraft, viss vattenkraft, vissa biobränslen, solenergi, geotermisk energi, vågenergi och torv i kraftvärmeverk. Källa: Energimyndigheten LAGFÖRSLAG OM URSPRUNGSMÄRKNING AV EL Idé lagförslag inom ett år..?? Enligt lag ska all el ursprungsmärkas. Det är elhandlarens uppgift att visa för dig som kund varifrån elen kommer och vilken miljöpåverkan produktionen av el haft. Du ska kunna hitta information om detta på fakturor, i reklam och på din elhandlares hemsida. Syftet med ursprungsmärkning är att du som kund enkelt ska kunna se varifrån elen kommer och på så sätt lättare kunna välja elavtal utifrån vilka effekter elproduktionen haft på miljön. - Ursprungsmärkning ger kunden möjlighet att göra ett medvetet val av elhandelsföretag baserat på vilket sätt elen har producerats. - Ursprungsmärkning är ett sätt att redovisa elens miljövärden. - Ursprungsmärkning ska vara enkelt och lättillgängligt. Källa: Energimarknadsinspektionen FÖRUTSÄTTNINGAR ÖVER ÅRET SOLINSTRÅLNING SVERIGE Solinstrålning i Göteborg [kwh/m²] J F M A M J J A S O N D Globalinstrålning kwh/m² och år % verkningsgrad => kwh/m² och år Globalinstrålning mot en horisontell yta Globalinstrålning 30 lutande, sydvänd 8

9 GENOMSNITTLIG SOLINSTRÅLNING VÄRLDEN VÄDERSTRECK OCH ORIENTERING ATT FÖREDRA FRÅN SYDVÄST TILL SYDOST MELLAN 25 OCH 65 SKILLNADEN MELLAN BÄSTA OCH SÄMSTA LÄGE ÄR <10% UNDVIK RAKT VÄST- ELLER ÖSTLÄGE BORTFALLET BLIR MELLAN 25 OCH 32% FÖR PLANA SOLFÅNGARE, MINDRE FÖR VAKUUMRÖR ALL FORM AV SKUGGA Källa: Norsk VVS & Energitekniks förening Appar SMA SolarChecker (gratis) Grid Cam (gratis) Sun Scout (dyr men intressant) FÖRSTUDIE - SIMULREING FÖRSMUTSNING Rengöring klar Försmutsningseffekt plana solpaneler % över dygnet 1200 Rengöringsstart 1000 Nyttig uteffekt :00 08:24 10:48 13:12 15:36 18:00 Tid Före rengöring 20/4 Efter Rengöring 21/4 Källa: Direct ENERGY Petter Sjöström Källa: ROBERT SUNDQUIST, S*SOLAR 9

10 Datum: Underskrift Innehavare Namnförtydligande Innehavare Öresundskraft, utgåva 1, jan 2013 Datum: Underskrift Installatör Namnförtydligande Installatör HYBRIDTEKNIK - EL OCH VÄRME SÅ HÄR GÖR DU Källa: Absolicon AB 1. Anmälan till nätägaren 2. Förhandla med elhandlare 3. Begär in offerter 4. Ansök om investeringsstöd 5. Undersöks villkor för bygglov 6. Handla upp - Behörig elektriker (godkänd av nätägaren) Källa: MaReCo 7. Färdiganmälan (nätägaren) Illustration: typoform 8. Anläggningen måste besiktigas före drifttagning EXEMPEL PÅ ANMÄLNINGSBLANKETT Anmälan om anslutning av mikroproduktion Undertecknad vill ansluta nedanstående anläggning för mikroproduktion till befintligt uttagsabonnemang. Sökande Namn: Adress: Telefonnr: Elnätföretag: Öresundskraft AB Anläggningsid: Installatör Företag: Adress: Telefonnr: Data på anläggningen Kraftkälla: Sol Vind Vatten Biobränsle (kraftvärme) Annat Fabrikat: Typbeteckning: Märkeffekt: kva/kw Effektfaktor: cosφ Maximal kortslutningsström: A Ev. kondensatorbatteriets storlek: kvar Anslutning: Enfas Trefas Typprovsprotokoll bifogas: Ja Nej (om Ja, hoppa över sid 2) Skyddsinställningar Inställt värde: Enligt NY SS-EN Typ av skyddsfunktion Tid Nivå Tid Nivå Överspänning (steg 2) 60s 255,3V Överspänning (steg 1) 0,2s 264,5V Underspänning 0,2s 195,5V Överfrekvens 0,5s 51Hz Underfrekvens 0,5s 47Hz Ev. ytterligare skydd Enligt tillverkarens anvisning ska skyddsfunktionerna testas vart år. Ev. kommentarer: MER ATT TÄNKA PÅ FÖRE OCH I SAMBAND MED DRIFTTAGNING REGELVERK Starkströmsförordningen standard AMP Debiteringsmätaren måste kunna avläsa åt båda håll Mikro-handboken Standard AMP (2011) omarbetas just nu. FÄRDIGANMÄLAN Färdiganmälan görs av behörig elektriker. Upprättat avtal ska vara undertecknat. Protokoll över utförda funktionsprov av de elektriska skyddsfunktionerna ska bifogas. JORDUTTAG Om enskilt jorduttag ingår ska uppmätt jordstagsresistans redovisas (enligt EBR U303H:10). SERVICEAVTAL Drift-, service och förvaltning upphandlas bäst av anläggningsägaren. Bra om drift- och skötselmanual bifogas i en ägarpärm som överlämnas i samband med drifttagning. I större projekt tillämpas ibland 5-åriga serviceavtal enligt ABT 06 A. 10

11 FÖRENKLAD BILD AV ETT KOMPLETT SYSTEM SOLCELLER - SOLPANELER Källa: Göran Sidén, Halmstad Högskola Växelriktare Elmätare in/ut Egenförbrukning Cell Bilder: Pe=er Sjöström, Direct Energy Modul/Laminat Paneler - strängar Källa: Direct EnergyPetter Sjöström MICROINVERTER MICROINVERTER - FÖRDELAR Ø MINDRE FÖRLUSTER Ø OMFORMAR DIREKT FRÅN PANELEN Ø ENKLARE ATT BYGGA UT Ø MINDRE KÄNSLIGT FÖR SKUGGA Källa: Direct System Petter Sjöström Källa: INVOLAR Corporation Ltd EVT Energy Group Källa: INVOLAR Corporation Ltd IEVT Energy Group AB 11

12 MONTAGE TEGELTAK MONTERINGSDETALJER TEGELTAK Källa: Direct System Petter Sjöström Källa: REXEL EXEMPEL PÅ TAKMONTAGE INSTALLATION PAPPTAK - POLYKRISTALLINA Källa: Direct System Petter Sjöström Källa: Direct System Petter Sjöström 12

13 EXEMPEL LANTBRUK EXEMPEL LANTBRUK Källa: NPS SWEDEN AB Källa: NPS SWEDEN ASB EXEMPEL ETERNITTAK MONTERING ETERNITTAK Källa: NPS SWEDEN AB Det finns föreskrifter kring arbete med asbets/eternittak, utgivna av Arbetsmiljöverket Företag med anställda AFS 2006:01 Asbest (vite kr) Privatperson (och ev. (??) även företagare utan anställda) Allmänna försiktighetsmått får ej damma mot omgivningen Frågor: Arbetsmiljöverket Göteborg ( Källa: NPS SWEDEN AB 13

14 DATAINSAMLING - UPPFÖLJNING SMÅSKALIG VINDKRAFT Källa: Direct System Petter Sjöström BYGGLOV Fällas inom tomtgräns, masthöjd max 20 m, rotordiamater max 3 meter, effekt cirka 2 kw Pris kr kr FRONTIUS DATALOGGER Energiproduktion Cirka kwh på ett år FRAMTID SMARTA NÄT NY BATTERITEKNIK BANAR VÄGEN Källa: Alelion Ba=eries KÄLLA: Fortum Grafik Tomas Öhrling Picture: IBC Solar AG 14

15 ACKUMULERING ÖVER DYGNET ÄVEN SOLELEN KAN FÅ EN BETYDELSE I FRAMTIDENS NÄT Picture: IBC Solar AG Picture: EON Sweden AB FRAMTIDENS VILLASYSTEM Källa: SMA Solar Technology AG 15

16 STYR ANVÄNDNING EFTER TILLGÅNG LADDSTATION FÖR ELMOPEDER OCH ANDRA FORDON Källa: Falkenberg Energi Laddstation, Eskilstuna Solcellsyta: 14 m 2 Installerad effekt: 2 kw t Elproduktion: kwh/år Foto: Solelia GreenTech Källa: SMA Solar Technology AG UTMANINGEN INOM TRANPOSRTSEKTORN INTERNETADRESSER

17 ÅTTA GODA RÅD TACK FÖR UPPMÄRKSAMHETEN! 1. Inventera dina förutsättningar. 2. Informera nätägaren och förhandla med elhandelsbolaget 3. Behövs bygglov? 4. Kontakta leverantörer och installatörer. 5. Utvärdera inkomna förslag. 6. Besök referenser. Foto: Lars Andrén 7. Beställ. 8. Gör en funktionskontroll - Betala. Foto: Lars Andrén BÖCKER AV LARS ANDRÉN KÖP DIREKT AV FÖRFATTAREN Pris 400:- inkl. moms Nya böcker Pris 180:- inkl. moms Pris 180:- inkl. moms Pris 100:- inkl. moms Pris 250:- inkl. moms Pris 250:- Pris 425:- inkl. moms 17
