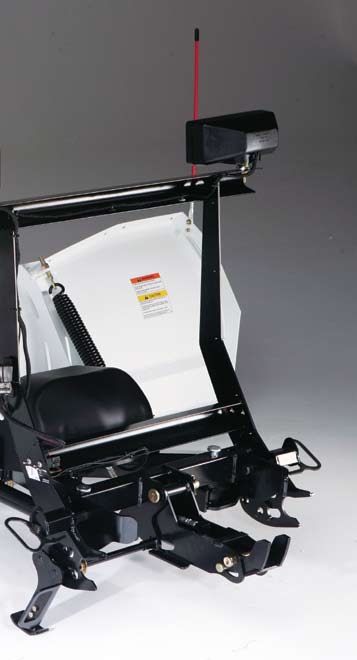

2 Systemet BLIZZARD POWER HITCH 2 utnyttjar hydraulik för infästning av snöplogen på Ditt fordons underrede. Installationen går snabbt utan låsarmar, vridhandtag eller tunga manuella lyft Så här enkelt är det: Anslut först de elektriska kontakterna. Slå därefter på strömbrytaren, och dragbommen kopplas vid tryckbalken och drar plogen till rätt läge på fordonets underrede. Två fjäderbelastade sprintar säkrar snöplogen på fordonet. Det är allt! Snabbt. Mycket snabbt.

3 Professionella entreprenörer känner BLIZZARD snöplogar för de moderna och innovativa produkterna med oöverträffad mångsidighet, produktivitet och lönsamhet. Produkter som POWER PLOW snöplog branschens första hydrauliskt justerbara snöplog med inställbar plogbredd och vingar, och den enastående snöplogen SPEEDWING en unikt lättanvänd snöplog med flera inställningslägen som automatisk justerar vingens vinkel för maximal plogningseffekt, gör Blizzard till teknologiskt ledande för snöplogar. Blizzard tillverkar även ett komplett utbud tunga och lätta diagonalblad för montering på ett stort antal fordonstyper

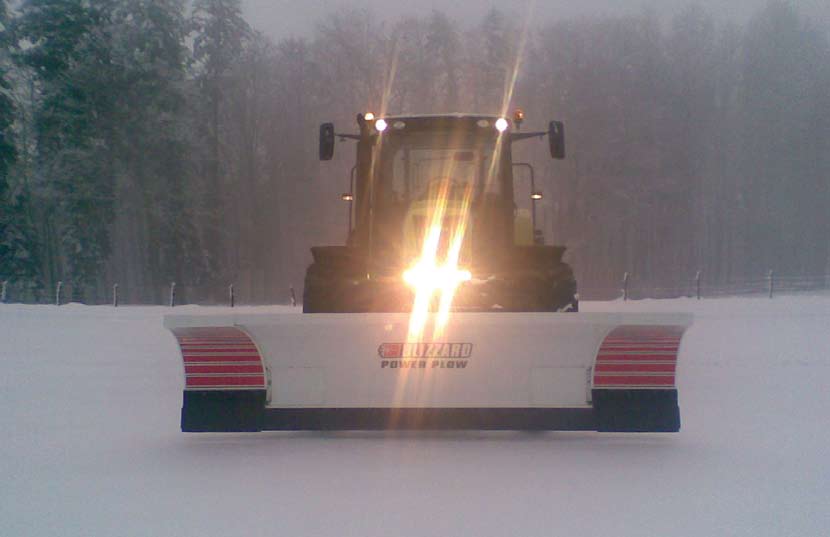

4 Välj mellan fyra primära vinglägen: Kompakt, WIDE PASS, BUCKET BLADE (skopa), eller vinkelplogning KOMPAKT diagonalblad WIDE PASS förlängt diagonalblad BUCKET BLADE skopläge Vinkelplogning BLIZZARD POWER PLOW snöplogen är den ursprungliga snöplogen med justerbara vingar som kan expandera bladets bredd teleskopiskt med en knapptryckning för att anpassa plogförmågan till alla situationer

5 VINKELPLOGNING TYPISK V-PLOG POWER PLOW SNÖPLOG 10 cm 250 cm Vid inställning för vinkelplogning leder främre vingen mer snö mot plogbladet för att hindra snön från att glida av plogen och använder effektivt hela bladbredden vid varje passage. Dimensionerna jämför en 2,5-meters V-plog med BLIZZARD Modell V-PLOG 210 cm I Y-läge kan en V-plog inte vinklas varför snön glider undan vid kurvtagning. PRESTANDA I KURVOR Till skillnad från V-plogar kan POWER PLOW vinklas helt i skopläge, varför hela snölasten kvarblir i skopan vid kurvtagning. 280 cm POWER PLOW SNÖPLOG

6 SPECIFIKATIONER FÖR BLIZZARD POWER PLOW TR= Traktorer/Redskapsbärare PP = Pickup bilar SS = Kompakta lastare 000TR 8611TR 8100TR 8611SS 810SS Bladbredd (kompakt) Bladbredd (wide pass ) Bladbredd (BUCKET BLADE ) Bladbredd helt vinklad* 3000/360/ /300/ /275/ /315/ /275/250 Bladhöjd Bladets/vingarnas tjocklek 2,5/,0 2,5/,0 2,0/2,5 2,5/,0 2,0/2,5 Bladets skär 16 x x x x x 152 Vingarnas skär 12 x x x x x 255 Förstärkningsskenor 6 Momentbox Utlösningsfjädrar Plogskor (justerbara) Stål/gjutjärn Stål/gjutjärn Stål/gjutjärn Stål/gjutjärn Stål/gjutjärn Hitch System Power Hitch Power Hitch Power Hitch Universell Universell Vikt** (kg) Fordonstillämpning Traktor hp Redskapsb ton Pickup > 5,5 ton Traktor hp Redskapsb ton Pickup (PP) > 3,5 ton Traktor (TR) hp Redskapsb. (TR) -6 ton Skid-steer mod., 680 kg min. lyftkapacitet Skid-steer mod., 50 kg min. lyftkapacitet *Blad med full specifikation för vinkel avser lägena kompakt, WIDE PASS och BUCKET BLADE (skopa) respektive. **Vikterna inkluderar inte underrede och monteringsadapter. HYDRAULISK EXPANSION AV VINGARNA: Vingarna kan arbeta oberoende av varandra och expanderas för att maximera plogbladets bredd och kapacitet. Vingarnas skär är som standard försedda med slitplatta. för kantsteran GLIDBOXKONSTRUKTION: De hydrauliskt expanderande vingarna glider teleskopiskt. Den förstärkta boxen medför utmärkt vridstyvhet och motverkar deformering vid höga belastningar. FULLT UTLÖST PLOGBLAD: Skyddar Ditt fordon och snöplogens komponenter när den slår emot dolda hinder. HELSVETSAT PLOGBLAD: För ytterligare styrka mm SLITSKÄR: Renskapande. KRAFTIGT KONSTRUERAD A-RAM: Ryggraden i vårt POWER HITCH system för pickupper är tillverkat för att klara svåra arbetsförhållanden. A-ramens kraftiga konstruktion bär upp hydraulsystemet och fäster snöplogen vid fordonets underrede. SKYDDADE HYDRAULKOMPONENTER: De skyddas med en tålig plastkåpa och är lågt placerad för ohindrad luftström till fordonets kylsystem. YTBEHANDLING MED UGNSLACKERAD PULVERFÄRG: Förbehandlat och flerstegstvättat stål täcks av ett jämnt lager pulverfärg som skydd mot slitage och korrosion. EXKLUSIVT POWER HITCH INFÄSTNINGSSYSTEM: Snabbt och bekvämt.

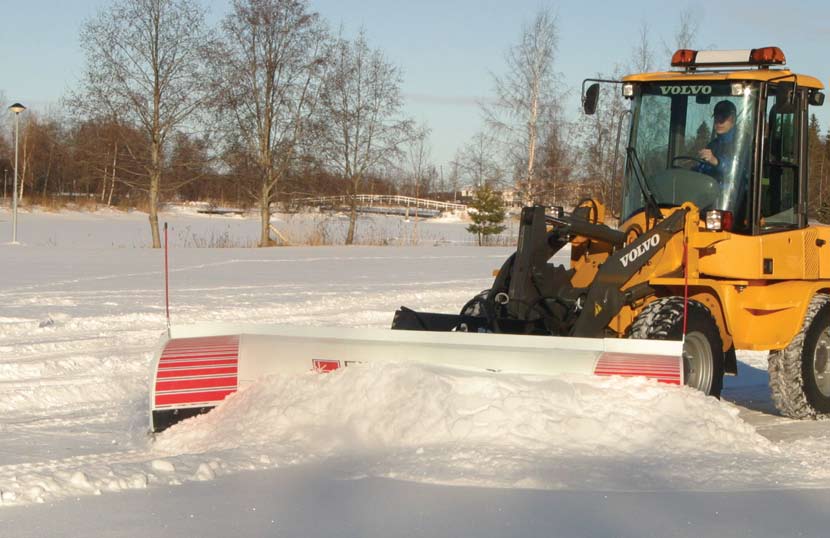

7 POWER GRIP handhållen kontrollenhet (visad) eller kompakt styrspak tillgänglig för modellerna 8100PP och 86110LP. Två POWER PLOW-modeller (810ss och 8611ss) finns tillgängliga för användning med kompakta lastare. Modell 8100PP visad, en pickup appliation. En knapptryckning anpassar hydrauliken BLIZZARD POWER PLOW till varje arbetssituation och levererar tidsbesparande prestanda på varje arbetsplats.

8 Vid plogning rakt fram vinklas båda vingarna framåt till skopläget för maximal snöröjning. När bladet ställs om för vinkelplogning fälls bakre vingen bakåt till i linje med plogbladet medans främre vingen kvarstannar i vinklat läge för att fånga mer snö, hindra spill längs kanten och låter Dig därmed utnyttja hela bladet Vinkelplogning åt höger Skopläge Vinkelplogning åt vänster Blizzard exklusiva SPEEDWING-blad tänker själv med vingar som automatiskt vinklas framåt eller bakåt beroende på bladets läge och maximerar därmed plogens effektivitet. BLIZZARD SPEEDWING är den kostnadseffektiva flerlägesplogen som är lika lätt att använda som ett vanligt diagonalblad.

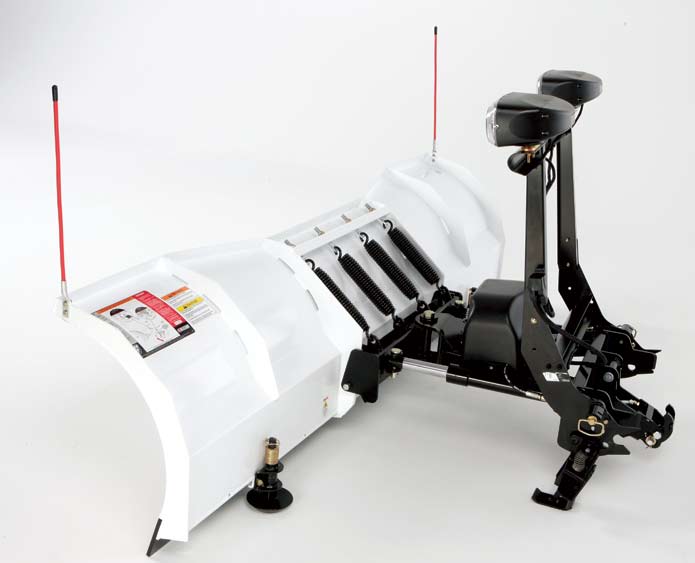

9 SPECIFIKATIONER FÖR BLIZZARD SPEEDWING SNÖPLOG 760TR/sw 8600TR/sw Bladbredd Bladbredd helt vinklad Bladhöjd POWER GRIP handhållen kontrollenhet (visad) eller kompakt styrspak tillgänglig för modell 8600sw. Bladets tjocklek (mm) Förstärkningsskenor Bladets skär (1080) 2 Vertikal 10 x Vertikal 13 x 152 Momentbox Utlösningsfjädrar 3 Plogsko (adjustable) Gjutjärn Gjutjärn Hitch System Power Hitch Power Hitch Vikt* (kg) 380/270 50/370 Fordonstillämpning Pickup (sw) > 2 ton Traktor (TR) hp Redskapsb. (TR) 2-3 ton Pickup > 2,5 ton Traktor hp Redskapsb. 3-5 ton *Vikterna inkluderar inte underrede och monteringsadapter. Modell 8600sw visad HELSVETSAT 6 mm TJOCKT PLOGBLAD MED FÖRSTÄRKNINGSSKENOR: Ger oöverträffad styrka och styvhet. KRAFTIGA SPIRALFJÄDRAR: Absorberar slag vid påkörning av trottoarkanter och manluckor. SKYDDADE HYDRAULKOMPONENTER: De skyddas med en tålig plastkåpa och är lågt placerad för ohindrad luftström till fordonets kylsystem. MEKANISKT FJÄDERBELASTAD VINGKONSTRUKTION: Placerar vingarna automatiskt för optimal plogning. HELSVETSAT PLOGBLAD: För ytterligare styrka. MOMENTBOX: Ger oöverträffad vridstyvhet för att hindra att bladet vrids under svåra plogningsförhållanden. YTBEHANDLING MED UGNSLACKERAD PULVERFÄRG: Förbehandlat och flerstegstvättat stål täcks av ett jämnt lager pulverfärg som skydd mot slitage och korrosion. EXKLUSIVT POWER HITCH INFÄSTNINGSSYSTEM: Snabbt och bekvämt.

10 HELSVETSAT 6 mm TJOCKT PLOGBLAD MED SEX FÖRSTÄRKNINGSSKENOR: För ytterligare styrka och prestanda. KRAFTIGT KONSTRUERAD A-RAM: Ryggraden i vårt system POWER HITCH är tillverkat för att klara svåra arbetsförhållanden. A-ramens kraftiga konstruktion bär upp hydraulsystemet och fäster snöplogen vid fordonets underrede. SKYDDADE HYDRAULKOMPONENTER: De skyddas med en tålig plastkåpa och är lågt placerad för ohindrad luftström till fordonets kylsystem. FULLT UTLÖST PLOGBLAD: Skyddar Ditt fordon och snöplogens komponenter när den slår emot trottoarkanter och andra dolda hinder. BUKTAT PLOGBLAD: Rullar snön längre framåt och åt sidorna för undan snön snabbare för att spara bränsle och minska slittaget. YTBEHANDLING MED UGNSLACKERAD PULVERFÄRG: Förbehandlat och flerstegstvättat stål täcks av ett jämnt lager pulverfärg som skydd mot slitage och korrosion. POWER GRIP HANDHÅLLEN MANÖVERENHET: Ger bekväm och exakt kontroll över bladet. En styrspak finns också tillgänglig. EXKLUSIVT POWER HITCH INFÄSTNINGSSYSTEM: Snabbt och bekvämt. BLIZZARD HD diagonalblad är tillverkade för överlägsna prestanda under de mest krävande förhållanden. De finns tillgängliga i bredderna 2,3, 2,5, 2,6 och 2,75 meter. HD DIAGONALBLAD

11 SPECIFIKATIONER FÖR BLIZZARD HD DIAGONALBLAD 7600HD 8000HD 8600HD 9000HD Bladbredd Bladbredd helt vinklad Bladhöjd Bladets tjocklek (mm) 2,0 2,0 2,0 2,0 Förstärkningsskenor 6 Vertikal Vertical 6 Vertikal 6 Vertikal 6 Vertikal Bladets skär (1080) 13 x x x x 152 Momentbox Utlösningsfjädrar Plogsko (optional) Gjutjärn Gjutjärn Gjutjärn Gjutjärn Hitch System Power Hitch Power Hitch Power Hitch Power Hitch Vikt* (kg) Fordonstillämpning x pickup bilar 2,0 ton x pickup bilar 2,5 ton x pickup bilar 2,5 ton x pickup bilar 2,5 ton *Vikterna inkluderar inte underrede och monteringsadapter. Model 9000HD visad De expanderande plogbladen rullar snön längre framåt och åt sidorna, och sparar därmed tid samt sliter mindre på Ditt fordon. Med den aggressiva skärkantens vinkel, optimerad bladkurva och det tidsbesparande systemet POWER HITCH har Du ett tufft diagonalblad.

12 7600LT / 8000LT DIAGONALBLAD 2,3 och 2,5 meters snöplogar Passar på många halvtons lastbilar Egenskaperna inkluderar upphöjt plogblad för ökad snörullning; varaktiga, kontinuerliga svetssömmar; ett praktiskt strålkastartorn som tas loss tillsammans med snöplogen; och ett exclusivt POWER HITCH -system. Model 7600LT optionaler hinterer Schürfkante ist abgebildet. De kraftiga 2,3 och 2,5 meter raka bladen är idealiska för kommersiella tillämpningar. LT DIAGONALBLAD

13 SPECIFIKATIONER FÖR BLIZZARD LT DIAGONALBLAD Bladbredd Bladbredd helt vinklad Bladhöjd Bladets tjocklek (mm) Förstärkningsskenor Bladets skär (1080) Momentbox Utlösningsfjädrar Hitch System Vikt* (kg) Fordonstillämpning 7600LT ,5 6 Vertikal 10 x Power Hitch 210 x pickup bilar 2 ton 8000LT ,5 6 Vertikal 10 x Power Hitch 215 x pickup bilar 2 ton *Vikterna inkluderar inte underrede och monteringsadapter. tålig plastkåpa och är lågt placerad för ohindrad luftström till fordonets kylsystem. FULLT UTLÖST PLOGBLAD: Ploga säkrare med vårt fullt utlösta plogblad. Det skyddar Ditt fordon och snöplogens komponenter när den slår emot trottoarkanter och andra dolda hinder. UPPHÖJT PLOGBLAD: Rullar snön längre framåt och åt sidorna för undan snön snabbare för att sparar bränsle och minska slittaget. KONSTRUKTION MED MOMENTBOX: Ger oöverträffad vridstyvhet för att hindra att bladet vrids under svåra plogningsförhållanden. HELSVETSAT 2 mm PLOGBLAD MED 6 FÖRSTÄRKNINGSLISTER: För ytterligare styrka. 10 mm 150 mm SLITSKÄR: Skrapar rent. KRAFTIGT KONSTRUERAD A-RAM: A-ramarna är tillverkade av höggradigt stål och fyrkanttuber. Alla monterade komponenter är av samma kvalitetsplåt och härdade sprintar för korrosionsmotstånd. SKYDDADE HYDRAULKOMPONENTER: De skyddas med en YTBEHANDLING MED UGNSLACKERAD PULVERFÄRG: Förbehandlat och flerstegstvättat stål täcks av ett jämnt lager pulverfärg som skydd mot slitage och korrosion. POWER GRIP HANDHÅLLEN MANÖVERENHET: Ger bekväm och exakt kontroll över bladet. En styrspak finns också tillgänglig. BAKRE DRAGKANT SOM TILLÄGGSUTRUSTNING: För renare bakåtdragning. EXKLUSIVT POWER HITCH INFÄSTNINGSSYSTEM: Snabbt och bekvämt.

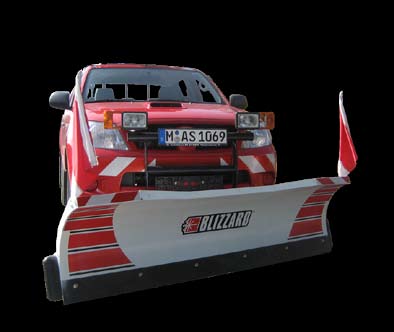

14 SPECIFIKATIONER FÖR BLIZZARD LT DIAGONALBLAD FÖR PICKUP OCH SUV-FORDON Bladbredd Bladbredd helt vinklad Bladhöjd Bladets tjocklek (mm) Förstärkningsskenor Bladets skär (1080) Momentbox Utlösningsfjädrar Plogsko (optional) 720LT ,5 mm Vertikal 6 x 130 Stål 680LT mm Vertikal 6 x 130 Stål Hitch System Power Hitch Vikt* (kg) 168 *Vikterna inkluderar inte underrede och monteringsadapter. Power Hitch 160 Med dessa blad ingår ett lamptorn med snabbfäste och halogenstrålkastare. HELSVETSAT 2 mm PLOGBLAD MED FÖRSTÄRK- NINGSLISTER 0,6 m 125 mm SKÄR KRAFTIGT KONSTRUERAD A-RAM FULLT UTLÖST PLOGBLAD SKYDDAT HYDRAULSYSTEM BYTBEHANDLING MED UGNSLACKERAD PULVERFÄRG POWER GRIP HANDHÅLLEN MANÖVERENHET UPPHÖJT PLOGBLAD KONSTRUKTION MED MOMENTBOX LT STRAIGHT BLADES Våra två minsta blad, modellerna 720LT och 680LT, har konstruerats för kompakta pickuppar och SUV-fordon. Varje lättviktsblad är helsvetsat för oöverträffade prestanda och utomordentlig slitstyrka för sin klass. Fästen finns tillgängliga för de flästa Europeiska pickup fordon.

15 NÖDRESERVSATS SNABBVERKANDE HYDRAULOLJA STÄLBART STATIVFÄSTE DIAGONALBLAD FÖNSTERFÄSTE FÖR STYRSPAK BÄTTRINGSFÄRG DIAGONALBLAD SNÖAVVISARE AV GUMMI POWER PLOW SNÖAVVISARE AV GUMMI VINDRIKTARE KRAFTIGA SKÄR FÖR VINGARNA ISSKÄR SKÄR AV POLYURETAN CENTRAL FÖRDELNINGSBLOCK FÖR HJÄLPHYDRAULIK Låt Din plog arbeta med bästa prestanda med genuina BLIZZARD reservdelar och tillbehör.
