1 Tidtagning med ZRound i Sydvästcupen Manual Sida 1

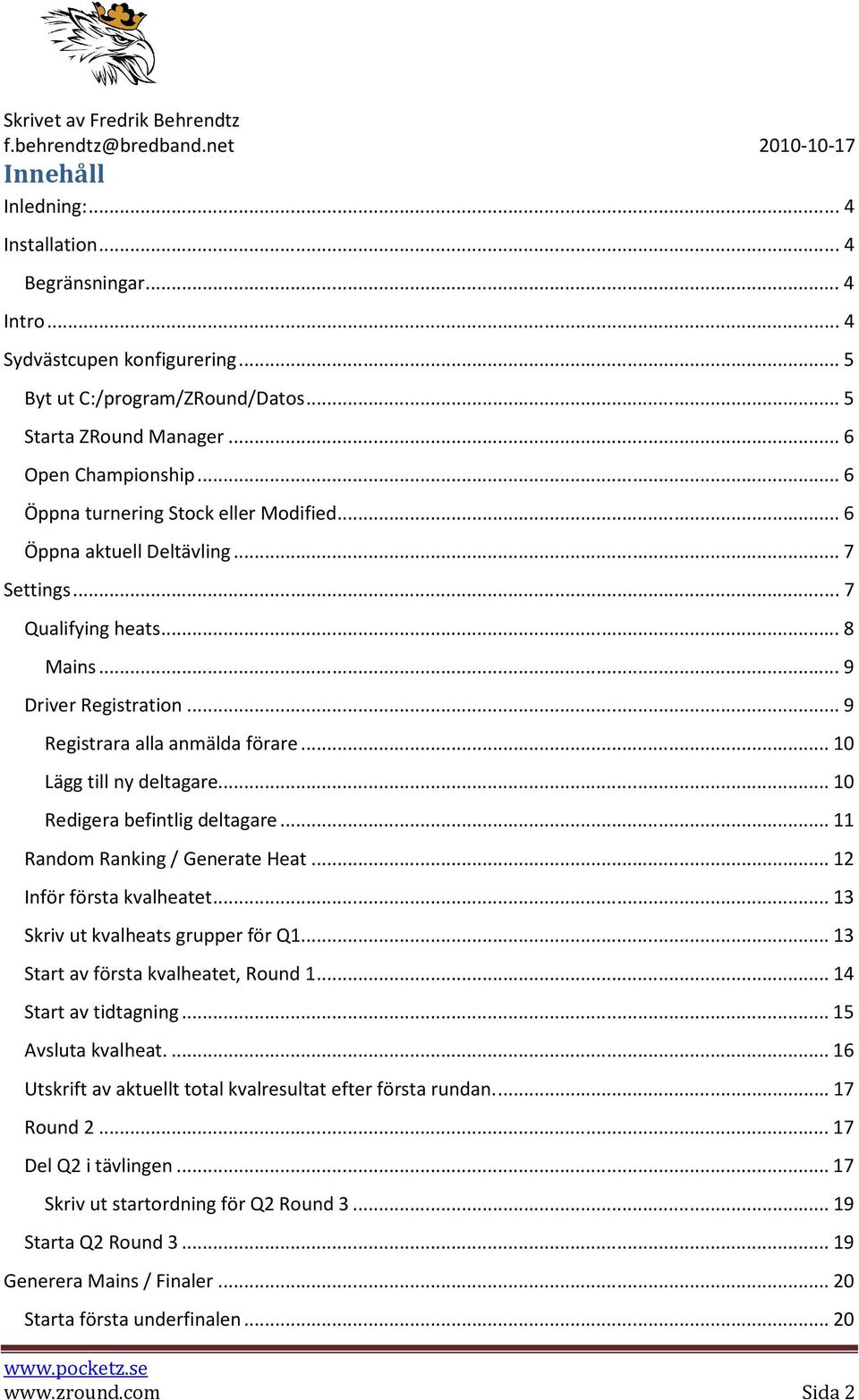

2 Innehåll Inledning:... 4 Installation... 4 Begränsningar... 4 Intro... 4 Sydvästcupen konfigurering... 5 Byt ut C:/program/ZRound/Datos... 5 Starta ZRound Manager... 6 Open Championship... 6 Öppna turnering Stock eller Modified... 6 Öppna aktuell Deltävling... 7 Settings... 7 Qualifying heats... 8 Mains... 9 Driver Registration... 9 Registrara alla anmälda förare Lägg till ny deltagare Redigera befintlig deltagare Random Ranking / Generate Heat Inför första kvalheatet Skriv ut kvalheats grupper för Q Start av första kvalheatet, Round Start av tidtagning Avsluta kvalheat Utskrift av aktuellt total kvalresultat efter första rundan Round Del Q2 i tävlingen Skriv ut startordning för Q2 Round Starta Q2 Round Generera Mains / Finaler Starta första underfinalen Sida 2

3 A-Final Utskrift Totalresultat / Close Race Rapportering till PocketZ admin LapZ Kontrollera ID Sida 3

4 Inledning: Detta dokument är ett försökt till en hjälpande hand för klubbar som skall organisera en deltävling i sydvästcupen, där ZRound från och med säsong 2010 har valts som standard tidagningsprogram. ZRound är databashanterat. Det innebär att allt sparas i en databas (zround.mdb). Man behöver i princip aldrig välja spara utan det sköts av sig självt hela tiden. Så även om datorn kraschar så ska allt ha sparats fram till ett sådant missöde. Installation För att kunna köra ZRound måste LapZ vara installerat på datorn i förhand. ZRound och LapZ finns för nedladdning på under fliken ZRound. Ladda ner och installera dessa program. Ni kan sen köra en tävling hemifrån soffan för att lära er systemet. Följ denna guiden och sätt upp en tävling, sen när man startar racen så kan man simulera varje förare genom att klicka på F- Tangenterna. Man behöver inte köra hela heatet, det räcker att köra ett par var sen stoppar man racet. Det registreras ändå som ett komplett heat!! Lek och prova, då lär ni er fort. En hel tävling kan ni sätta upp och genomföra på mindre än en timma.!! Begränsningar LapZ rampen kräver en seriell RS232 anslutning eller en USB till RS232 konverter. Windows XP är minimum och rekommenderas. Det fungerar med både Vista och windows 7, men då stämmer kanske inte denna beskrivningen som ni nu läser. Kolla då i så fall också ZRounds egen statup guide och readme file. Intro Här kommer en jättekort beskrivning av dom komponenterna som ZRound-paketet innehåller. 1. ZRound Race manager Race manager används vid själva racet, träning och tävling. 2. ZRound Manager Championship manager Här sätter man upp själva tävlingen. Man anmäler sina förare här, ställer in fasta parametrar som antal heat, antal finaler, antal förare i final, antal minuter, hur man starar m.m. m.m. Sida 4

5 Även om inte allt blir hundra 100% rätt från början, kan man ändra på dom flesta parametrarn i efterhand, eller till och med under själva heatet/tävlingen, utan att man förstår något. Ex. vis, minsta varvtid, heatets längd etc. 3. ZRound Trackdesigner Program där man kan göra RCP layouter. 4. ZViewer Zround data viewer Huvudsakligen används detta programmet i efterhand för att kunna analysera individuella träningstider i efterhand. Man kan också se ett tävlingsheat med samtliga förares tider. En tredje funktion som kommit senare är att man kan via nätet följa ett heat om tävlingsorganisatören har tillgång till internet. a. Träning I träningsmode så sparas alla varvtider i en egen fil för varje förare som kört under träningen. Tiderna sparas som *.dat och kan hittas i c:\zround\entrenamientos\ år \ månad \ förare.dat Kul att ta med sig efter träningen och titta på när man kommer hem Sydvästcupen konfigurering Nu kör vi i gång med själva SVC setupen och dess setup. Det krävs en viss datorvana, med mappar etc för att kunna köra detta. Detta dokument följer window XP. Byt ut C:/program/ZRound/Datos Bli inte rädda nu, det är bara en kort beskrivning var filer hittas i datorn. Huvud mapp C:/program/zround/Datos eller C:/program files/zround/datos Här ligger en fil som heter zround.mdb, denna filen innehåller ALLT som är värdefullt för tävlingen. Klicka er fram och ställ er i mappen C:/program/zround Döp om mappen Datos till något annat. (Ex. Datos_BAK) Packa upp Zip filen och försäkra er om att ni nu har en ny Datos mapp. Bra, klart så länge. Sida 5

6 Starta ZRound Manager Open Championship Öppna turnering Stock eller Modified Två turneringar är förberedda, en för Stock och en för Modified. Sida 6

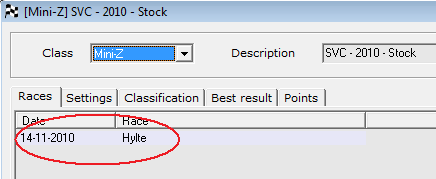

7 Dubbelklickar ni på någon av dom kommer i princip samma sak dyka upp, därför förklaras bara en väg av dom två. Setup för Modified kommer vara identiskt. Öppna aktuell Deltävling En lista med alla deltävlingar som varit dyker upp, samt eran (borde ligga sist i listan) Dubbel klicka på aktuell deltävling. Settings Här ställer man in paramtrar motsvarande dom tävlingsregler som gäller för hur kval och finaler. Det mesta är inställt här men en kontroll från er sida är ändå nödvändigt. Sida 7

8 Qualifying heats Blåa och Gröna cirklar innehåller väden som jag har ställt in i förhand. Dom röda cirklarna är paramterar som kan variera från deltävling till deltävling beroende på antal förare och banans längd etc. Drivers by Heat: Ställ in önskat antal förare per kvalheat. När man registrerat alla förare, kan man klicka på frågetecknet, så talar den om hur många förare det blir i varje heat. Bra hjälp. Time between drivers in staggered mode: Ställ in önskad tid i sekunder mellan förarstart i staggered (individuell) start. Min. Lap Time(.sec): ställ in Minsta godkända varvtid i sekunder. Sida 8

9 Mains Drivers by Mains: ställ in önskat antal förare i en delfinal (inklusive 2 stycken som kommer från underfinalen) Min. drivers in Mains: Minimum antal förare i en delfinal Driver Registration Under Driver Registration så registreras förare. Klicka på Register en knapp på höger sida. Sida 9

10 Registrara alla anmälda förare Registrera alla förare, kontrollera att transponder ID finns och att dom stämmer. Om en förare saknas eller något behöver uppdateras.det tar vi i nästa punkt Lägg till ny deltagare Om en förare saknas i drivers database, så får ni lägga till han/henne. Klicka på Add och fyll i Namn, Klubb och ett oanvänt Transponder ID. (Transponder id 1-255) Tryck Accept när det är gjort, och en ny förare har lagts till i databasen. Sida 10

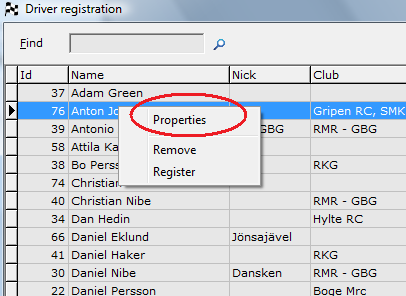

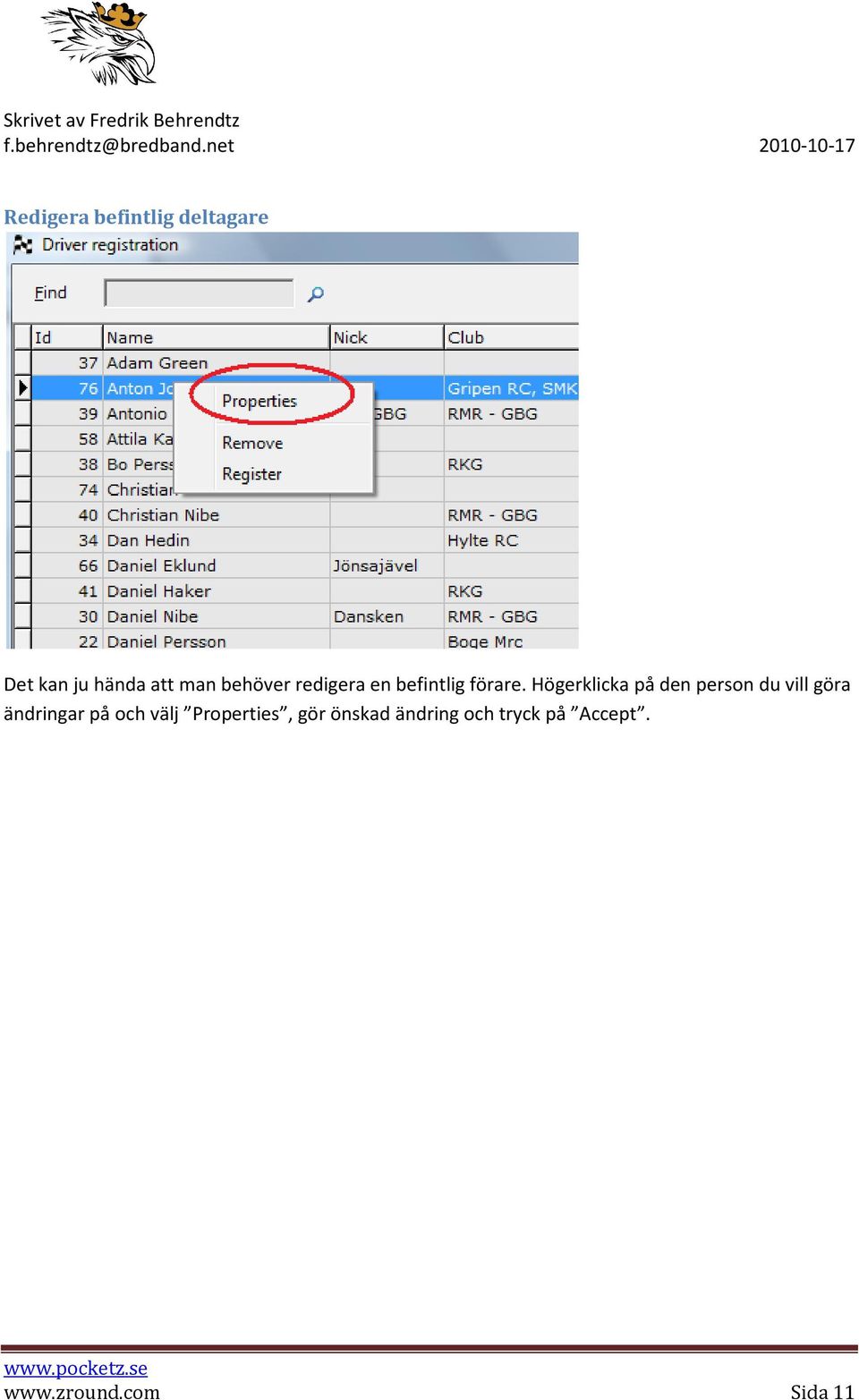

11 Redigera befintlig deltagare Det kan ju hända att man behöver redigera en befintlig förare. Högerklicka på den person du vill göra ändringar på och välj Properties, gör önskad ändring och tryck på Accept. Sida 11

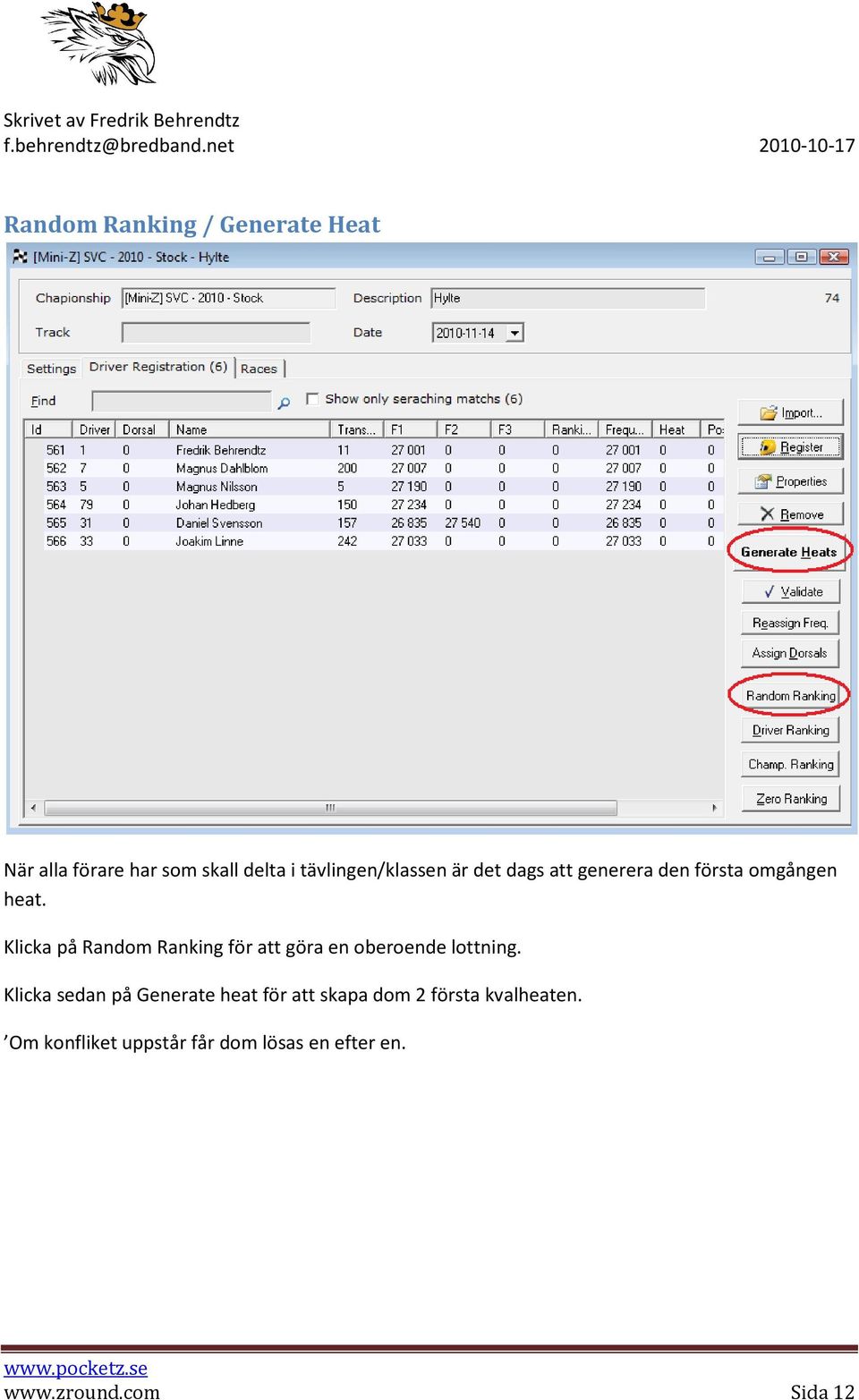

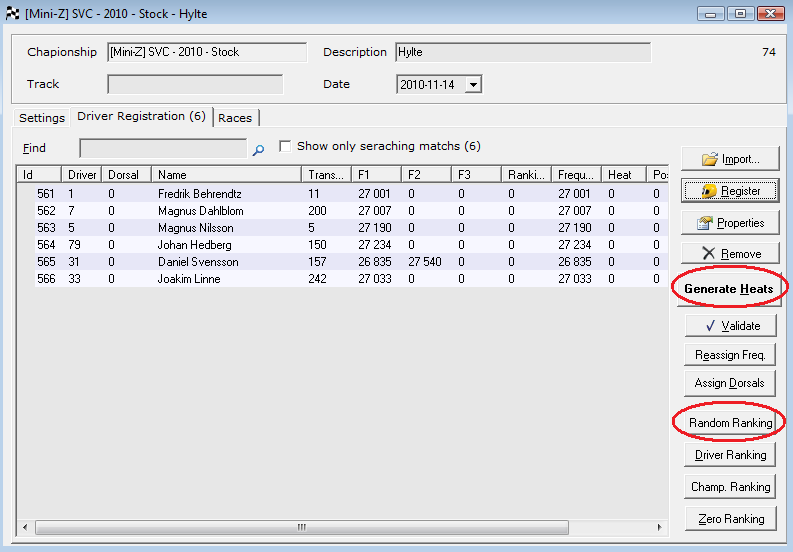

12 Random Ranking / Generate Heat När alla förare har som skall delta i tävlingen/klassen är det dags att generera den första omgången heat. Klicka på Random Ranking för att göra en oberoende lottning. Klicka sedan på Generate heat för att skapa dom 2 första kvalheaten. Om konfliket uppstår får dom lösas en efter en. Sida 12

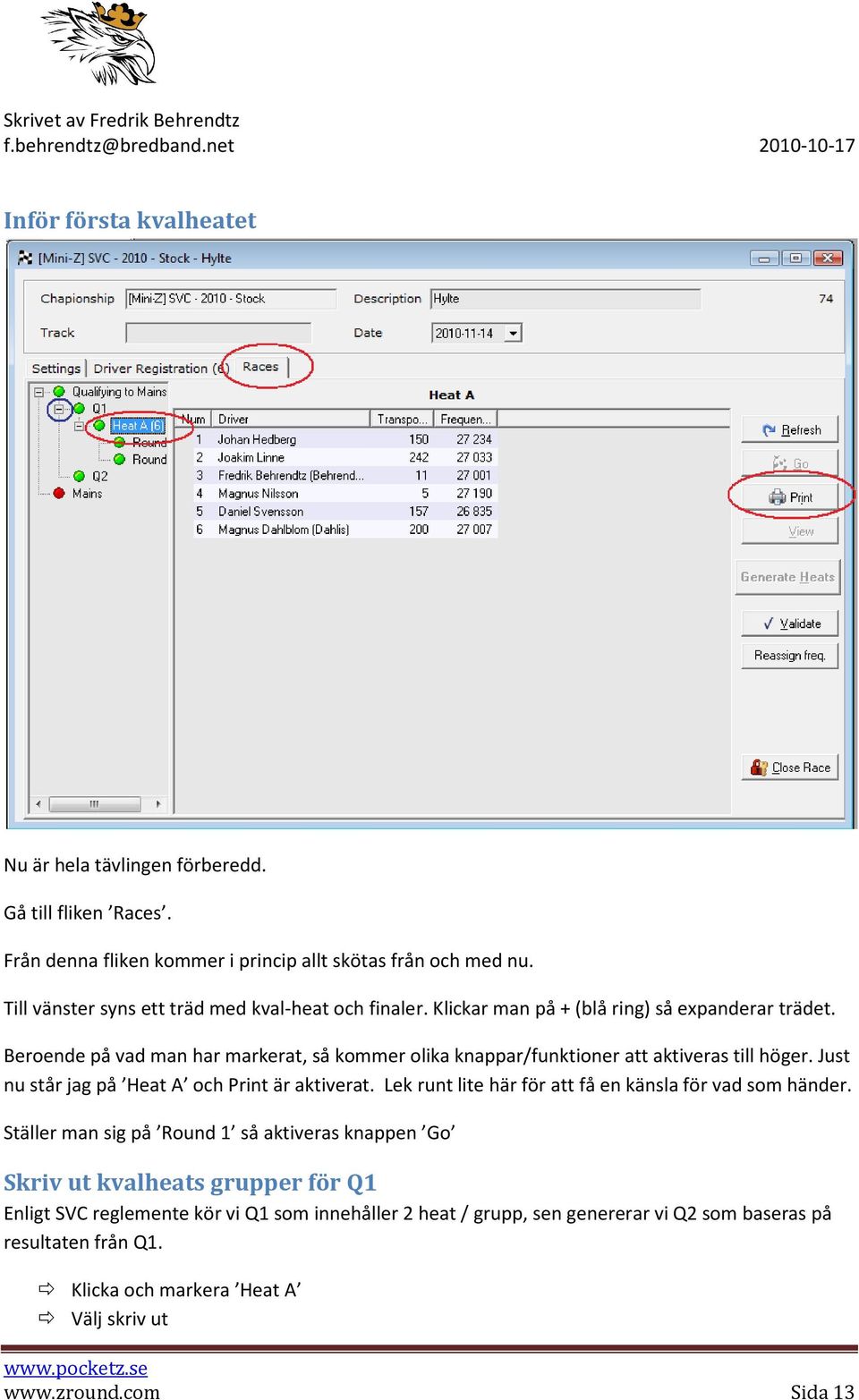

13 Inför första kvalheatet Nu är hela tävlingen förberedd. Gå till fliken Races. Från denna fliken kommer i princip allt skötas från och med nu. Till vänster syns ett träd med kval-heat och finaler. Klickar man på + (blå ring) så expanderar trädet. Beroende på vad man har markerat, så kommer olika knappar/funktioner att aktiveras till höger. Just nu står jag på Heat A och Print är aktiverat. Lek runt lite här för att få en känsla för vad som händer. Ställer man sig på Round 1 så aktiveras knappen Go Skriv ut kvalheats grupper för Q1 Enligt SVC reglemente kör vi Q1 som innehåller 2 heat / grupp, sen genererar vi Q2 som baseras på resultaten från Q1. Klicka och markera Heat A Välj skriv ut Sida 13

14 Klicka i All Klicka ur Print Frequency ( om ni inte vill ha med det förstås ) Klicka Print En förhandskransningsvy av utskriften visas Skriv ut på er standardskrivare om det ser bra ut. Start av första kvalheatet, Round 1 Dags för tävling, vi börjar med Q1 => Heat => A Round 1 Klicka på Go Nu startar ZRound Race manager automatiskt Sida 14

15 Start av tidtagning Kontrollera att Duration är 5 minuter Countdown time 3 sec Min lap time är ok. För att starta heatet klickar man på den inringade flaggan. Bekräfta starten på Start eller starta på tangent S. Sida 15

16 Avsluta kvalheat. Om alla registrerade förare kör i mål när tiden är slut så stannar tidtagningen av sig självt, MEN om någon inte kommit till start så får man stänga ner heatet manuellt. Stäng ner heatet på knappen STOP (Finish race) en bekräftelse knapp dyker också upp. Sen kan man skriva ut resultatet genom att trycka på skrivar-ikonen. Sen kommer det läskiga man avslutar ZRound Race Manager genom att klicka på krysset högst upp till höger för att stänga fönstret. Gå tillbaka till ZRound Champoionship manager för att starta nästa grupp Round1 Sida 16

17 Utskrift av aktuellt total kvalresultat efter första rundan. När Round 1 har körts för samtliga Heat-grupper så skriv ut aktuellt kvalresultat. Detta gör man genom att först markera Qualifying to Mains och sedan Print Round 2 Det är exakt samma som för Round 1. Sen är det utskrifter på samma sätt. När Round 2 är klart är det dags att gå vidare. Del Q2 i tävlingen När Q1 har körts är det dags att lotta nya startgrupper inför kvalrunda 3. Sida 17

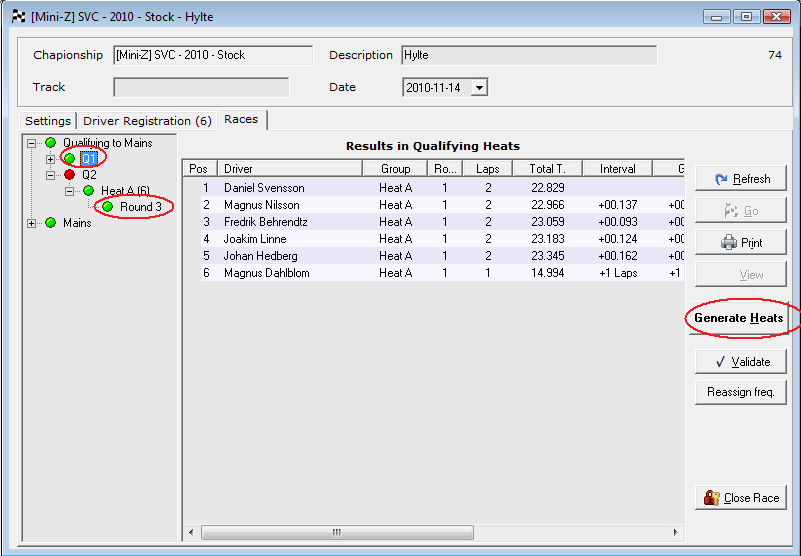

18 Markera Q1 -> klicka sedan på Generate Heats Nu skall Q2 Round 3 för respektive heat ha skapats. Sida 18

19 Skriv ut startordning för Q2 Round 3 Markera Heat A i Q2 -> print Markera All I popup fönstret sedan Print (jag brukar klicka bort Print Frequencies Starta Q2 Round 3 Markera Round 3 för aktuell grupp och tryck på GO. Avsluta heat och skriv ut resultat på samma sätt som Q1 Round 1 och Round 2 Sida 19

20 Generera Mains / Finaler Markera Qualifying to Mains -> klicka på knappen Generate Mains Nu skapas en finalstege med A-finaler, B-finaler och så vidare beroende på antal deltagare. Det skapas 3st A-finaler, det spelar ingen roll, vi kör ju bara 2 men det är ok. Starta första underfinalen Markera aktuell Runda för lägsta underfinalen. Starta ZRound Race manager genom att klicka på Go Starta / avlsluta och skriv ut resultatet för racet som under kvalomgångarna. Sida 20

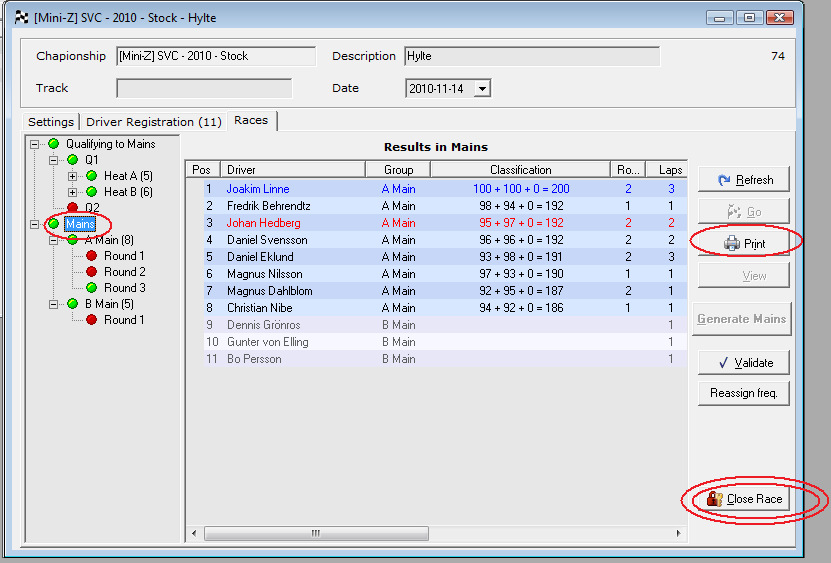

21 När en underfinal avslutas kommer 1:an och 2:an att stega upp till nästa final, det är bara att bekräfta och köra vidare. A-Final Genomför Round 1 och Round 2 Utskrift Totalresultat / Close Race Markera Mains -> och tryck på knappen Print Sida 21

22 Sen kan ni avsluta Tävlingen genom att trycka på Close Race. Rapportering till PocketZ admin Nu ska vi in i filhanteraren igen. Gå till Den här datorn Klicka fram till Datos Mappen, den ligger normalt under C:/program/ZRound Högerklicka på Datos-mappen och välj Skicka till -> komprimerad mapp Filen Datos.Zip skapas och hittas här. Den vill jag att ni skickar till mig på mail. (om jag inte är på tävingen, för då tar jag med den på en USB sticka. Good luck. Sida 22

23 LapZ I sydvästcupen används LapZ transponder och målgångsramp. Att programmera och kontrollera transponder id skiljer sig något från LapZ Nitro. Jag tror dessutom att det ligger en liten bug i ZRound vilket kan köra det lite bökigare. Gör man bara som jag beskriver här, så fungerar det. Trixet är att man behöver stänga av eventuell träning när man gör programmeringen. Man kan alltså inte programmera om transpondern on the fly. Kontrollera ID Enklas att kontrollera transponder id är att bara köra under rampen och kolla i loggen längst ner till höger i Zround Race Manager. Annars stoppar man tidtagningen. (tävling eller träning) och gör enligt följande 1. Stanna tidtagningen 2. Tryck på 3. Klicka på fliken LapZ 4. Placera bilen under rampen 5. Tryck på Read för att läsa transpondernummer 6. För att programmera nytt nummer, skriver man in önskat nummer bredvid Write knappen och sedan trycker man på Write. För att verifiera att det blev rätt, så kan man ju trycka på Read igen. KLART!! Sida 23
