1 TID- OCH VARVRÄKNINGSSYSTEM 1 1

2 INNEHÅLL Introduktion Komponentlista Installation, hård va ra Installation, mjuk va ra Användarmanual, mjuk va ra Tournament registration Manager Race Reports Miscellaneous Nedladdning av se nas te ver sion 2

3 Introduktion Gratulerar till ditt köp av ett LapZ varvräkningssystem. LapZ är framtaget främst som ett prisvärt alternativ för klubbar och kompisgäng som vill arrangera tävlingar för Kyosho Mini-Z. Det är ett varvräkningssystem som är enkelt att använda. Var vänlig och läs hela den här bruks an vis - ning en, innan ni installerar och använder LapZ. Varvräkningssystemet består av två delar, Transpondern som monteras i bilen och denna ut rust - ning, Systemet, som placeras på banan. Transpondern levereras separat och varje förare ska ha en monterad i sin bil. Komponentlista LapZ varvräkningssystem ska innehålla följande: 1 st CD-ROM med programvara för PC 1 st mottagarbrygga med triangelstöd och skruv för montering 1 st batterieliminator 7,5V DC 1 st bruksanvisning 1 st seriell anslutningskabel för anslutning till datorn Förutom dessa behövs följande: 1 st dator med Windows 98 eller senare operativsystem LapZ transpondrar Har inte din dator någon seriell anslutning kan du också använda dig av USB-porten men du behöver då en adapter som överför USB till en seriell port. Sådana finns att köpa hos de flesta dataleverantörer. 3

4 Installation, hårdvara För optimal funktion rekommenderas följande angående mottagarbryggans placering på ba nan: Max banbredd vid bryggan är 60cm. Är banan bredare riskerar man att bryggan inte re gist re rar alla passeringar. Om banan istället är smalare, är det viktigt att kontrollera så att inte bryg gan av misstag registrerar passager på närliggande delar av varvet. Bryggan ska monteras på de medföljande triangelstöden, alltså på 30cm höjd över banan. Varje ben består av två delar som hakas samman. Passningen mellan dessa delar är mycket snäv för att de skall bli stabila. Det kan därför hända att du behöver bredda slitsen genom att skära bort lite ma te ri al med en hobbykniv. Ta lite i taget och prova sedan att pressa in haken i slitsen. Den skall gå in ganska trögt! Bryggan bör inte monteras på ett ställe där bilarna passerar under acceleration. Detta för att undvi ka ute bliv na registreringar p g a för låg spänningsmatning till transpondern. Lämpligtvis mon te rar man bryggan 1m framför start- och mållinjen, som i sin tur bör placeras strax före slutet på raksträck an. När bryggan är monterad kopplar du in batterieliminatorn och datakabeln mellan bryggan och COMporten på datorn. Du kan även använda USB-porten på datorn via en kabel med USB-adap ter. Var då noga med att installera adapterns drivrutin korrekt så att systemet hittar COM-porten. Lysdioden på bryggans ovansida blinkar långsamt så snart batterieliminatorn är an slu ten och sedan snabbare när du startat upp tidtagningen i en tävling. Installation, mjukvara Sätt i den medföljande cd-skivan i cd-läsaren på datorn. Installationen kommer att startas au to ma tiskt. Gör den inte det, går det lika bra att starta installationen genom att öppna cd-skivan i ut fors ka ren och sedan dubbelklicka på LapZ-ikonen. När installationen har startat är det bara att följa anvisningarna. När installationen är klar ska det finnas en ikon på skrivbordet som heter LapZ. Tryck på denna för att starta pro gram met. Programfönstret har en fast storlek på 1024x768 pixlar, och kräver därför minst denna upplösning på skärmen. Tryck på knappen med två kugghjul. Längst ner till vänster under LapZ hardware setup skri ver du in vilken com-port datakabeln är ansluten till. Tryck sedan på Test connection-knappen. Om LapZ status överst i programfönstret är grön är allt korrekt inkopplat. Är den röd, är det något Något som inte är korrekt i din anslutning till datorn. Tänkbara fel är att systemet inte finner datorn COM-port, eller om du använder en USB-adapter, att denna inte är korrekt in stal le rad. Användarmanual, mjukvara LapZ består av fem olika fönster som nås via följande knappar: Tournament registration Manager Race Reports 4 Miscellaneous

5 Tournament registration På denna sida skapar du tävlingar, lägger till förare i databasen och markerar vilka förare som ska deltaga i en tävling. För att skapa en ny tävling, tryck på Add-knappen under Tournament details och fyll sedan i namn, plats och datum. Förare som ska deltaga i tävlingen måste finnas registrerade i databasen. De förare som finns i databasen syns i Not registered-rutan under Participants. För att välja ut förare till en tävling, markerar du en förare i taget i Not registered-rutan och trycker på Add-knappen. Då flyttas föraren till Registered-rutan. Om du av någon anledning vill ta bort någon ur tävlingen, mar ke rar du föraren i Registered-rutan och trycker på Remove-knappen. För att lägga till en förare i databasen, välj Add new driver i översta rutan under Participants/Add or change driv ers. Fyll sedan i de föraruppgifter som du vill ha med i de tillhörande fälten. Om föraren har en personlig trans pon der så kryssar du i rutan Own perso nal transponder. För att läsa av ID på transpondern, håller du den under mottagarbryggan sam ti digt som du trycker på Read-knappen. Om läsningen lyckas blir id-numret grönt. Vill du istället skriva ny ID till transpondern, skriver du in ID-numret i ID-rutan och trycker på Writeknappen. När all in for ma tion är ifylld, sparar man föraren i databasen genom att trycka på Save-knappen. 5

6 Manager I Managern väljer man tävlingsform och organiserar kvalificeringar och finaler. För att skapa kvalheat ställer du in de olika parametrarna under Generate qual.heats och tryck er därefter på Generate qual.heats-knappen. Datorn genererar då kvalheat som syns i Qualification heats-rutan. Vill du flytta om förarna mellan heaten eller ändra antal kval om - gång ar, trycker du på Edit heats-knappen. Nu är allt klart för att börja köra kvalen i Racefönstret När alla kvalheaten är färdigkörda går du tillbaka hit till Manager-fönstret för att organisera finalheaten. Fi nal heat skapas under Final heats, genom att att först välja Add new final race i rutan under Destination. Ett nytt fönster dyker upp där du väljer format på finalheatet och även vilken finalnivå det är. Tryck sedan på Ok-knappen för att stänga fönstret. För att välja ut förare markerar du en förare åt gången under Source och trycker på Add-knappen. 6

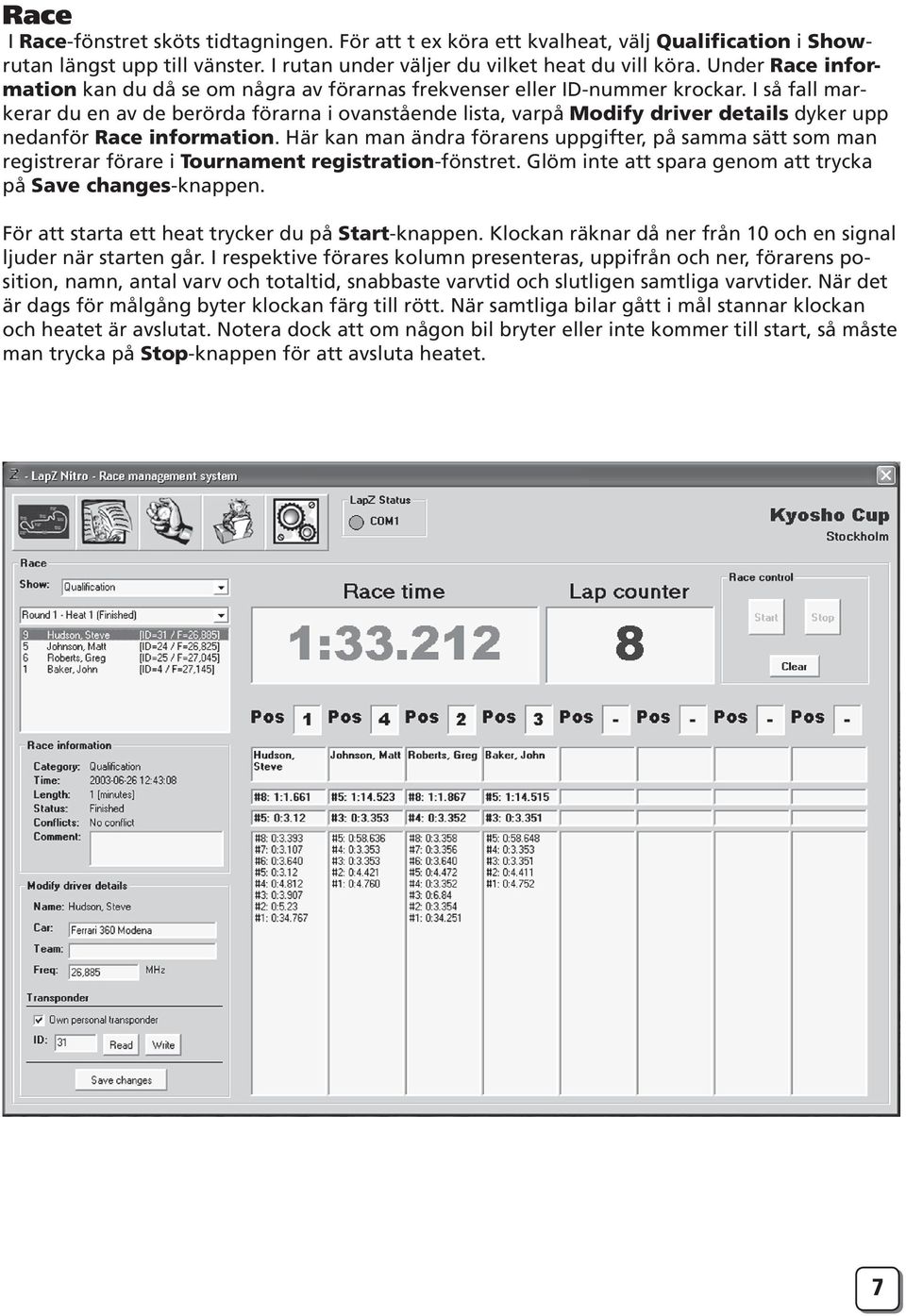

7 Race I Race-fönstret sköts tidtagningen. För att t ex köra ett kvalheat, välj Qualification i Showrutan längst upp till vänster. I rutan under väljer du vilket heat du vill köra. Under Race in for - ma tion kan du då se om några av förarnas frekvenser eller ID-nummer krockar. I så fall marke rar du en av de berörda förarna i ovanstående lista, varpå Modify driver details dyker upp ned an för Race information. Här kan man ändra förarens uppgifter, på samma sätt som man re gist re rar förare i Tournament registration-fönstret. Glöm inte att spara genom att trycka på Save changes-knap pen. För att starta ett heat trycker du på Start-knappen. Klockan räknar då ner från 10 och en signal ljuder när starten går. I respektive förares kolumn presenteras, uppifrån och ner, förarens posi tion, namn, antal varv och totaltid, snabbaste varvtid och slutligen samtliga varvtider. När det är dags för målgång byter klockan färg till rött. När samtliga bilar gått i mål stannar klockan och heatet är avslutat. Notera dock att om någon bil bryter eller inte kommer till start, så måste man trycka på Stop-knappen för att avsluta heatet. 7

8 Reports I Reports-fönstret finns det olika typer av start- och re sul tat lis tor som kan skrivas ut eller ex por - te ras till olika fil for mat. Man väljer lista i Select report-rutan och trycker sedan på print- eller export-ikonen. 8

9 Miscellaneous Här i Miscellaneous-fönstret finns flera olika funktioner. Överst finns en översikt av förardatabasen. För att ta bort någon ur databasen, markerar man föraren och trycker på Delete selected driver-knappen. Under LapZ hardware setup ställer man in com-porten och testar densamma genom att trycka på Test connection-knappen. Resultatet syns högst upp i programrutan under LapZ sta tus. Under Transponder läser man av eller skriver ID till transpondrar. Och under Simple monitor kan man på ett enkelt sätt kolla funktionen hos flera transpondrar samtidigt. 9

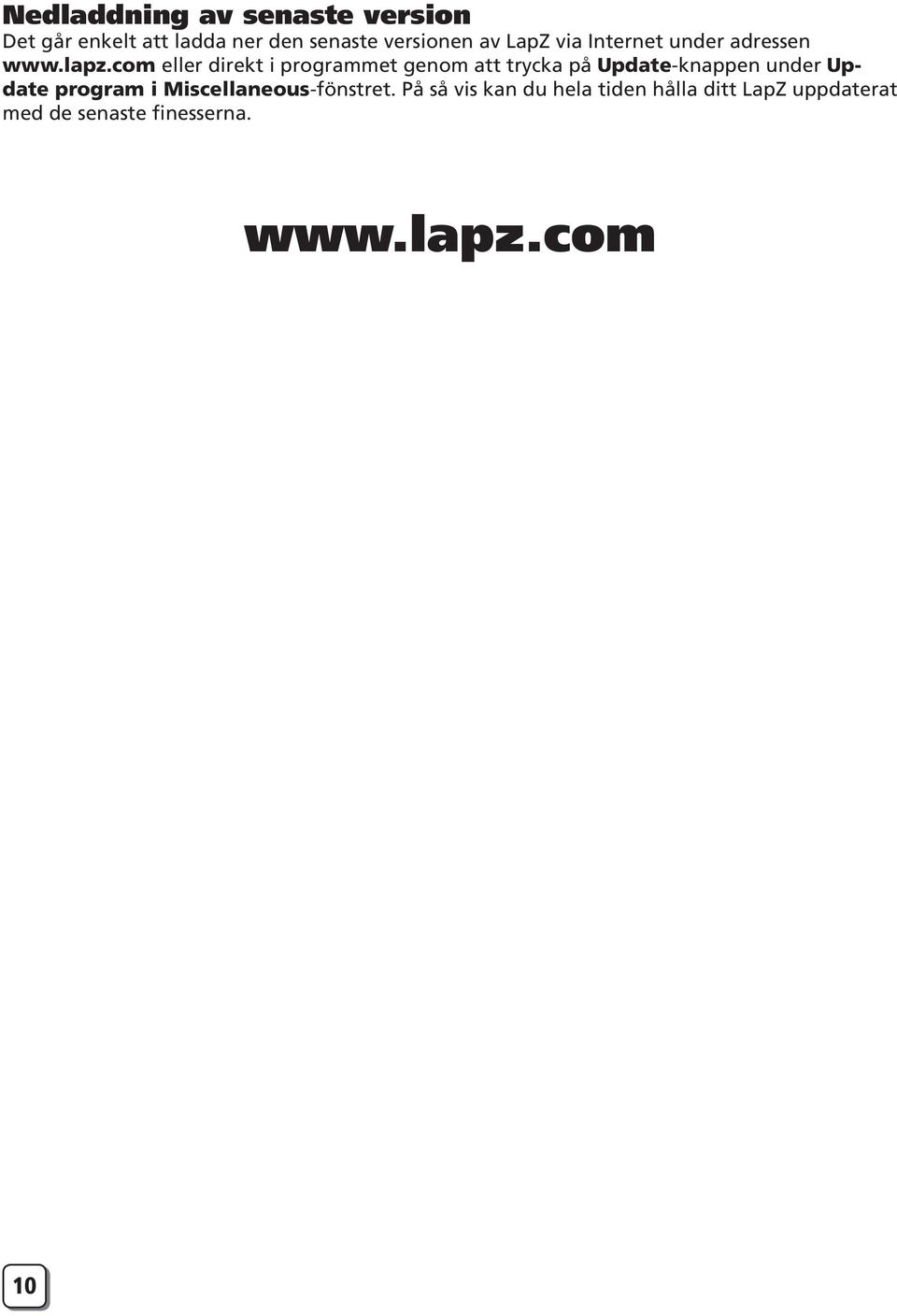

10 Nedladdning av senaste version Det går enkelt att ladda ner den senaste versionen av LapZ via Internet under adressen eller direkt i programmet genom att trycka på Update-knappen under Update program i Miscellaneous-fönstret. På så vis kan du hela tiden hålla ditt LapZ upp da te rat med de senaste finesserna. 10

11 Förläng ditt LapZ-system! LapZ-systemet kan förlängas till längder upp till 3 meter om så önskas. Denna instruktion visar vilka extra delar som behövs och hur systemet byggs ihop. Extra material För att kunna förlänga ditt system behövs följande extramaterial: Sensor Kabel 600 mm /08 Bryggsektion 600/1000 mm Skarvdon för kabel Antalet sensorer beräknas till en var 200:e mm (en på varannan kontakt på kabeln). För att kunna bygga längre system än 1 meter behövs också en träregel (45X45 mm eller liknande) som bryggsektionerna fästs upp på. Bryggsektionerna läggs tätt ihop och skruvas fast med träskruv inifrån. Det färdiga, förlängda systemet monteras sedan på 500 mm höjd över banan. Den högre höjden krävs för att upptagningsområdet för sensorerna ska bli rätt. Kabelskarven I normalfallet sitter kabeln monterad på detta sätt på sensorerna. För att göra kabelskarven monteras en sensor, skarvdonet och kablarna på följande sätt. Observera att kontakterna endast kan monteras åt ett håll! Montera sedan in skarven i bryggsektionen. Extra kabel som blivit över i slutet rullas ihop och fästs i bryggsektionen så att den inte ligger ivägen för någon sensor. 11

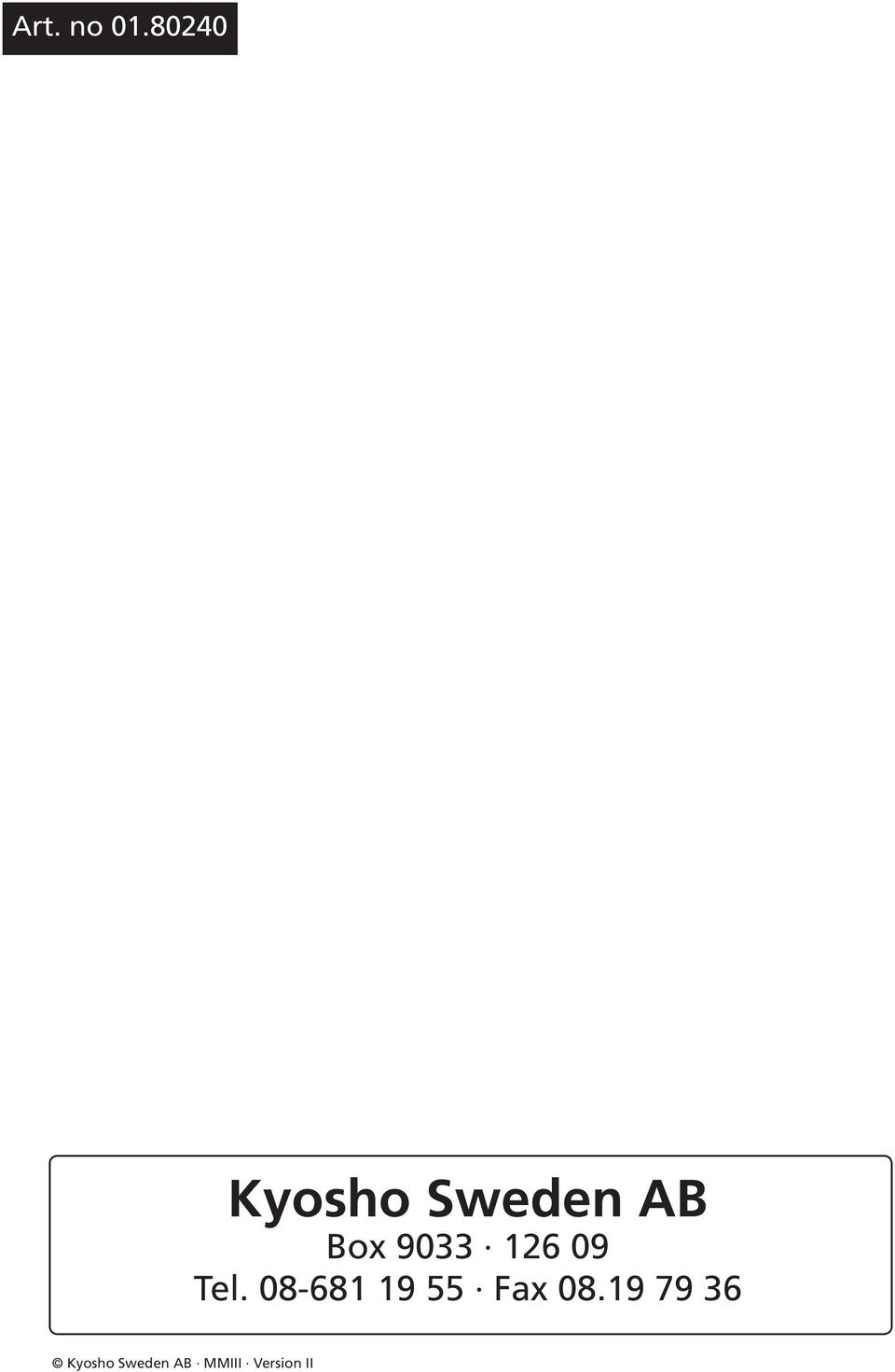

12 Art. no Kyosho Sweden AB Box Tel Fax Kyosho Sweden AB MMIII Version II
