1 Riktiga experter på IR-teknik Utvecklar och tillhandahåller kvalificerade produkter och tjänster inom IR-teknik och värmeöverföring. Stefan Sjökvist

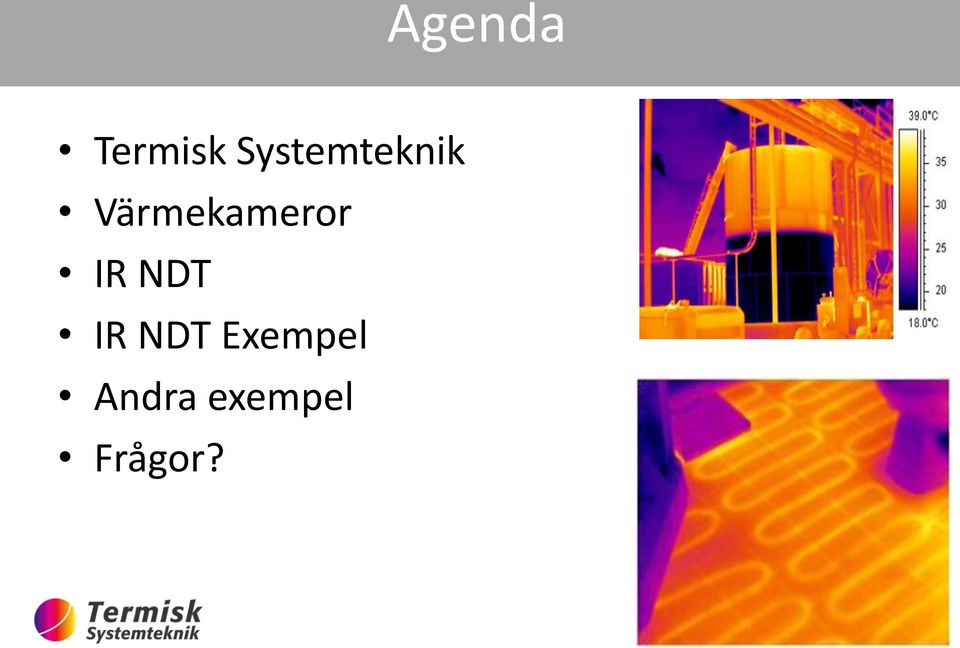

2 Agenda Termisk Systemteknik Värmekameror IR NDT IR NDT Exempel Andra exempel Frågor?

3 Termisk Systemteknik Ursprung i försvarsforskning: FOI / Sensoravdelning / IR-system IR-signaturer och Minspaning Ca 8 anställda (>100 år inom IR-forskning) Center of Excellence tillsammans med FOI Fokus mot Termisk Övervakning, NDT, Automation och R&D Nära samarbete med FLIR Återförsäljare för hela FLIRs Termografi sortiment

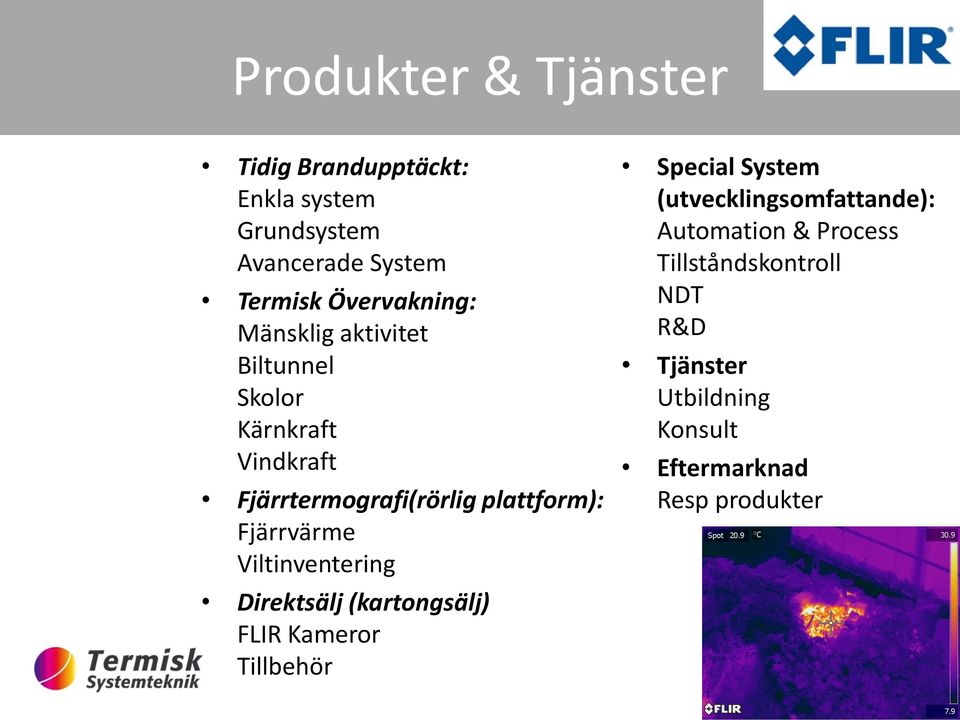

4 Produkter & Tjänster Tidig Brandupptäckt: Enkla system Grundsystem Avancerade System Termisk Övervakning: Mänsklig aktivitet Biltunnel Skolor Kärnkraft Vindkraft Fjärrtermografi(rörlig plattform): Fjärrvärme Viltinventering Direktsälj (kartongsälj) FLIR Kameror Tillbehör Special System (utvecklingsomfattande): Automation & Process Tillståndskontroll NDT R&D Tjänster Utbildning Konsult Eftermarknad Resp produkter

5 IR Historia 1800, Sir William Herschel ( ) , Melloni, Rock Salt, NaCl, lensmaterial 1840, Sir John Herschel, Heat pictures on oil-film, termograf 1880, S Langley, Pt-wheatstonebridge bolometer, cow~400m , Military IR-detection, image converters, man~300m, aircraft~1,5km, early photon detectors , passive IRdetectors 1955, first civil applications 1960, Gen I 1990, Gen II 2000, Gen III 1929 ~1960

6 Teknikutvecklingen, Sensor

7 Värmekameror Försvar Civil Termografi Bildvisande system (oradiometriska) Temperaturmätande (radiometriska)

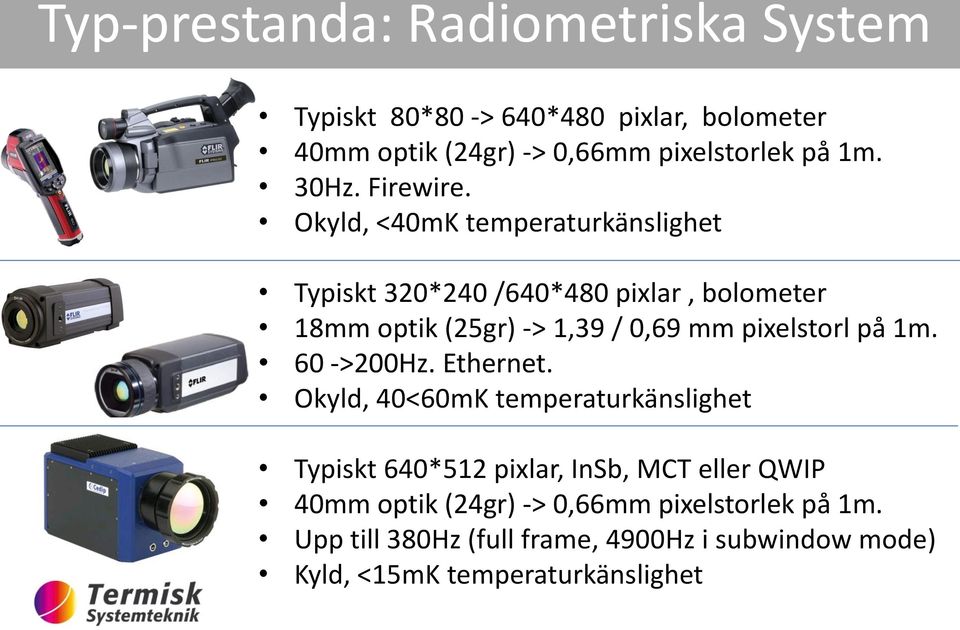

8 Typ-prestanda: Radiometriska System Typiskt 80*80 -> 640*480 pixlar, bolometer 40mm optik (24gr) -> 0,66mm pixelstorlek på 1m. 30Hz. Firewire. Okyld, <40mK temperaturkänslighet Typiskt 320*240 /640*480 pixlar, bolometer 18mm optik (25gr) -> 1,39 / 0,69 mm pixelstorl på 1m. 60 ->200Hz. Ethernet. Okyld, 40<60mK temperaturkänslighet Typiskt 640*512 pixlar, InSb, MCT eller QWIP 40mm optik (24gr) -> 0,66mm pixelstorlek på 1m. Upp till 380Hz (full frame, 4900Hz i subwindow mode) Kyld, <15mK temperaturkänslighet

9 Uncooled vs cooled cameras?

10 Snabbt förlopp, okyld kamera Kall stålkula Varm stålkula

11 Tillståndskontroll av stor generator I drift -kyld kamera Möjligt med en kyld kamera

12 uncooled vs cooled camera Uncooled camera Cooled camera

13 Exempel på upplösning Makro Optik, 5 mikrometer lins

14 Exempel på avståndsmätning, 800m

15 Mätsituationen

16 Basics of Infrared Imaging NDT

17 Basics of Infrared Imaging NDT Some aspects about non-destructive testing with active thermography Non-contact, large-area scans Very fast inspection method Introduction of new exotic materials Introduction of new technologies for fabrication and new techniques for joining parts

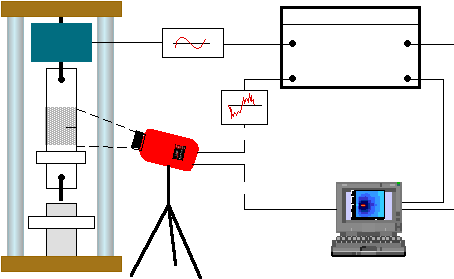

18 Methods of Infrared Imaging NDT Transient-Thermography Pulse-Thermography Vibro-Thermography Lockin-Thermography Thermo Elasticity Stress Analysis Load or Input Image Processor Sensor Reference Control Infrared Image Raw IR Images Control

19 Olika mätprinciper

20 Mätprincip

21 Exempel; NDT test

22 Transient Thermography

23 Transient Thermography

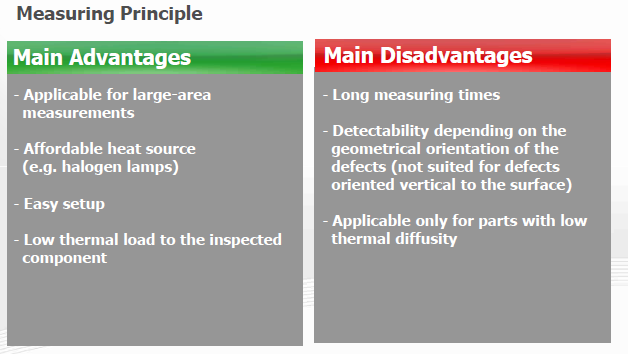

24 Transient Thermography

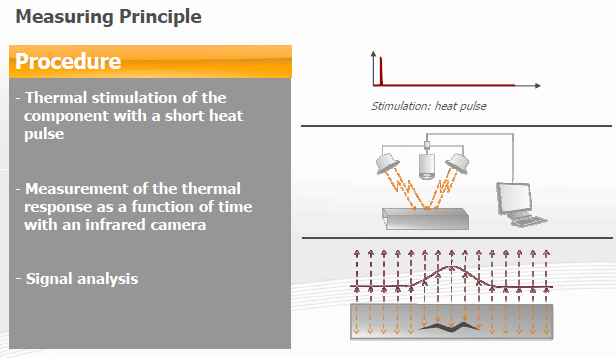

25 Pulse Thermography

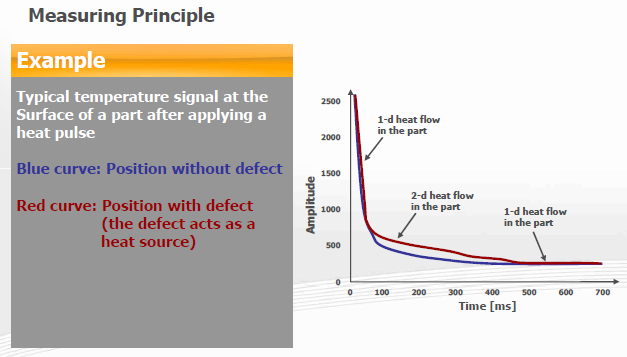

26 Pulse Thermography

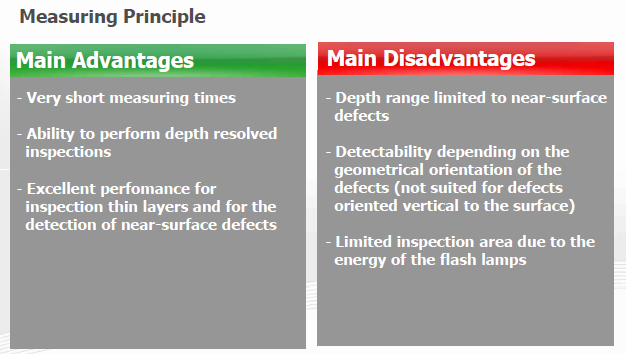

27 Pulse Thermography

28 Lock-In Thermography

29 Lock-In Thermography

30 Lock-In Thermography

31 Ultrasound Pulse Thermography

32 Ultrasound Pulse Thermography

33 Principiella för- och nackdelar

34 Equipment + Software for data capturing and analysis

35 Exempel, CRP med referensdefekter CRP tjocklek ca 10mm Bildsekvens med 500 bilder Normal IR-bild, bild 56 2 derivatan, bild 56 2 derivatan, bild 75 2 derivatan, bild 384

36 Exempel: Punktsvets Online- Analys OK Defekt

37 Punktsvets, Detektion av anomali

38 Results depth of defect Average image during the test Phase image Magnitude image

39 Vibro-Thermography: Inspection of Turbine Blades

40 Vibro-Thermography: Crack Detecktion in Wheels

41 Exempel, Blixt

42 Exempel, Spånskiva med folie Pulslängd 1s. Exempelbild vid 3,63 s

43 Exempel: lasersvetsning

44 Svetsning

45 Exempel, Glasfiber och kolfiber ca 10-30mm tjocklek Vanlig IR-bild NDT- Processad Ir-bild

46 Exempel, Glasfiber och kolfiber ca 10-30mm tjocklek

47 Exempel, Glasfiber och kolfiber ca 10-30mm tjocklek

48 Example, Lock-In Thermography

49 Example, Lock-In Thermography Läder

50 Example, Vibro Thermography Svetsat stålrör

51 TACK!
