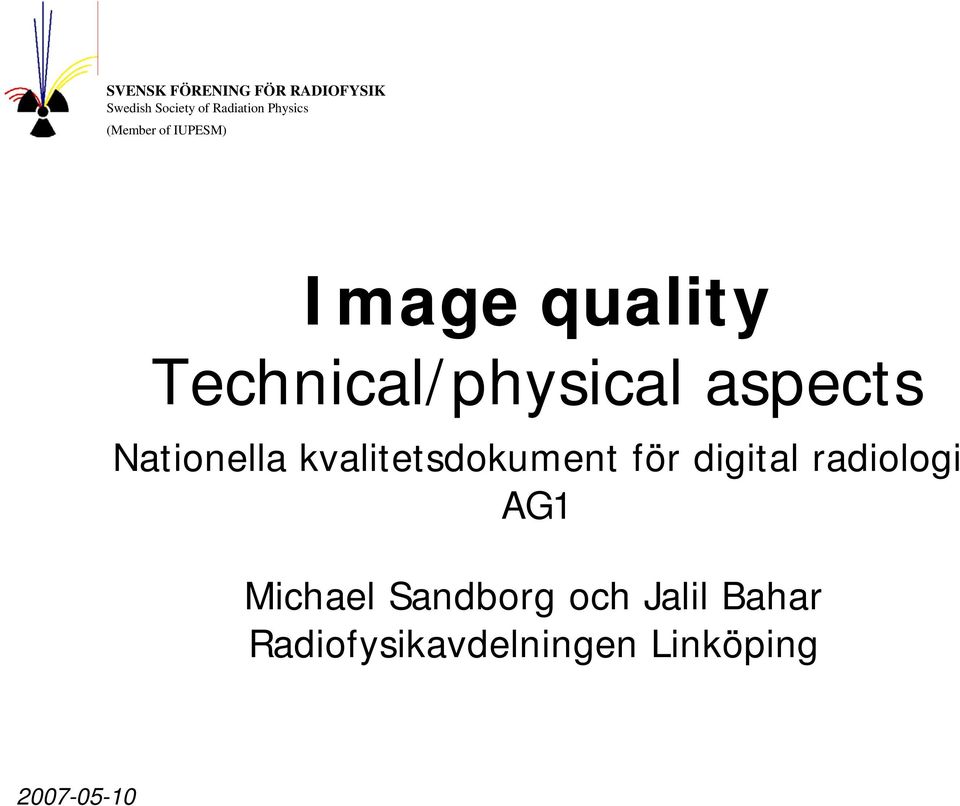

1 (Member of IUPESM) Image quality Technical/physical aspects Nationella kvalitetsdokument för digital radiologi AG1 Michael Sandborg och Jalil Bahar Radiofysikavdelningen Linköping

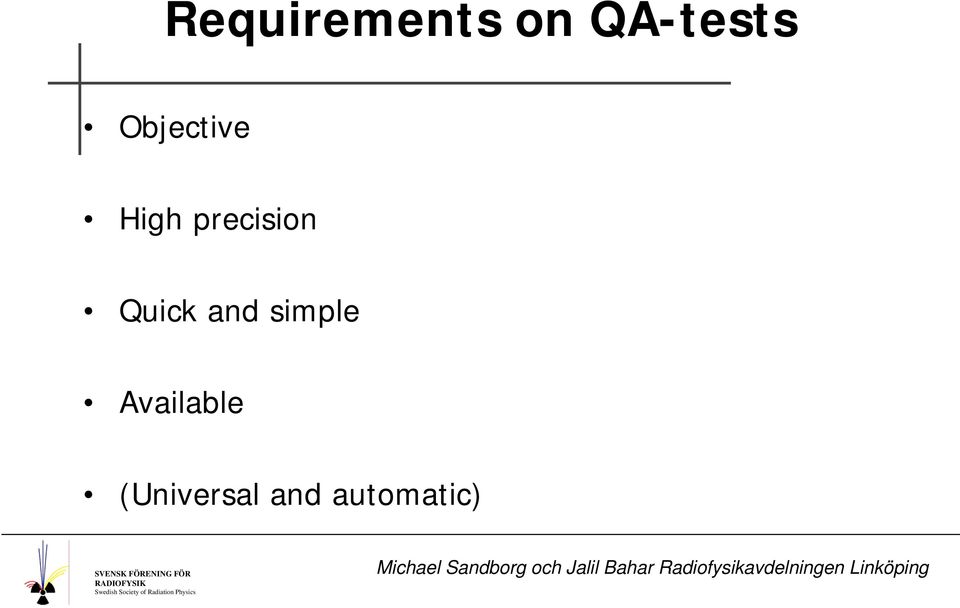

2 Requirements on QA-tests Objective High precision Quick and simple Available (Universal and automatic)

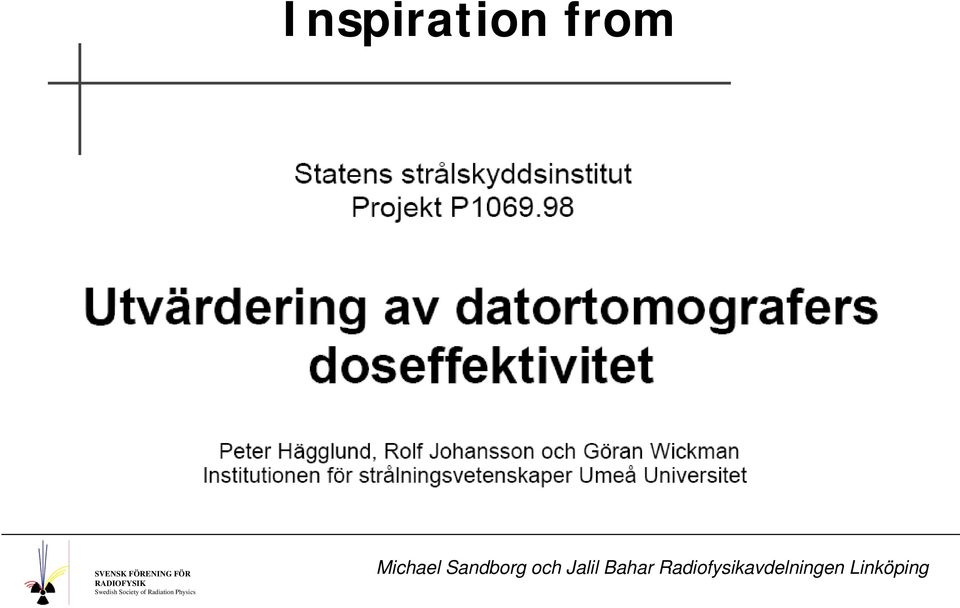

3 Inspiration from

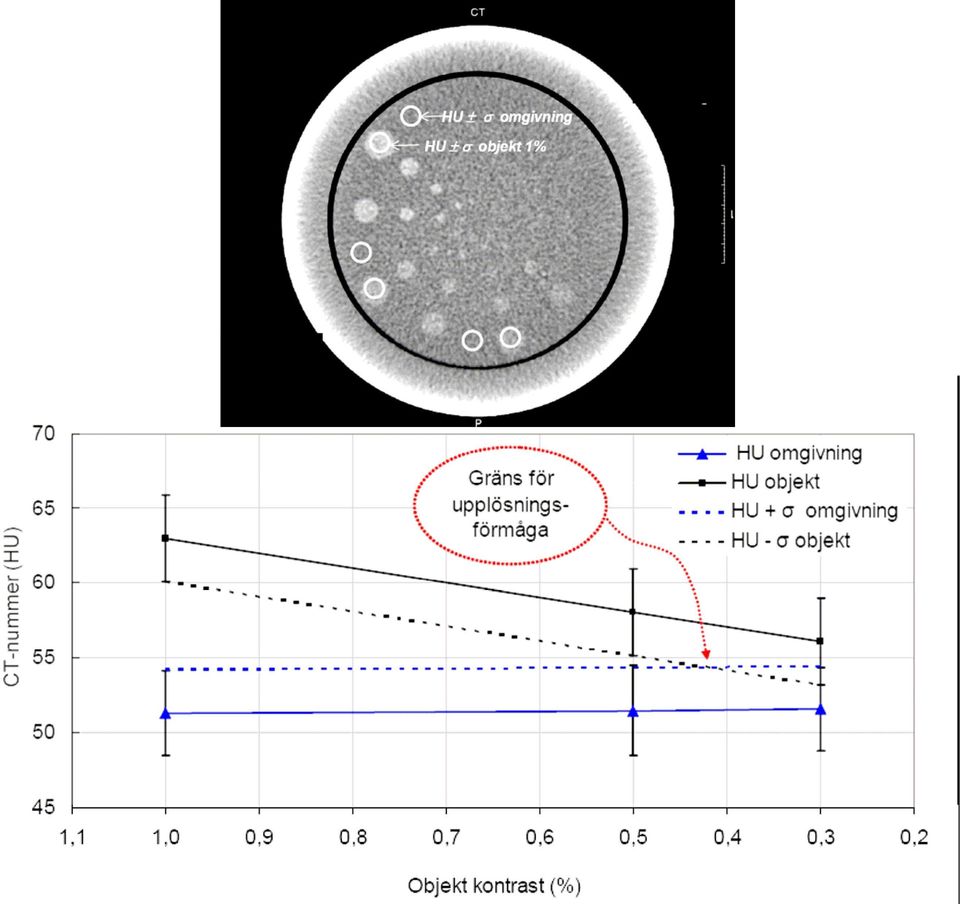

4

5 Method Objective measures to characterise imaging systems (or detector) performance exists i.e. MTF, NPS, NEQ and DQE Difficult to adapt and time-consuming but simple visual evaluation of test phantoms are often used in practice # of visible low- and high-contrast details Simple but rather imprecise (subjective)

6 Suggestion LDI: Low-contrast Detection Index is Objective Precise Reproducible Semi-quick?

7 Material Leeds To10 phantom (SN174) Philips Digital Diagnost (2001) 4 x 5 cm PMMA blocks Barracuda MPD kerma-meter Same image processing (Unique) Bäcken FDA=100 cm 25 x 25 cm field size No table top cushion Manuel exposure

8 Material Leeds To10 phantom (SN174) Philips Digital Diagnost (2001) 4 x 5 cm PMMA blocks Barracuda MPD kerma-meter Same image processing (Unique) Bäcken FDA=100 cm 25 x 25 cm field size No table top cushion Manuel exposure

9

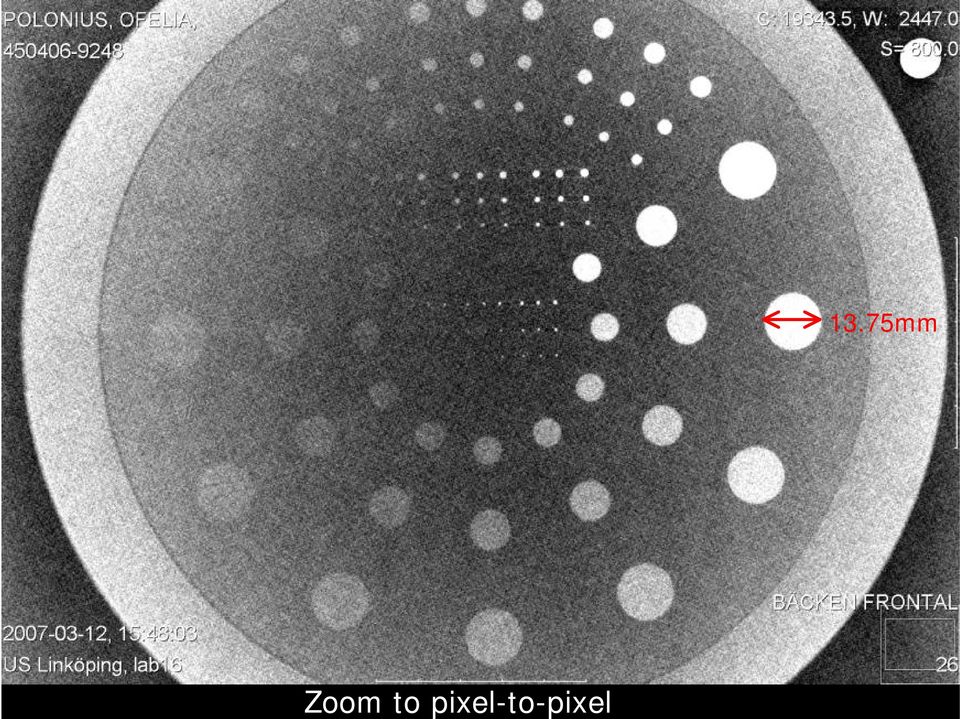

10 Zoom to pixel-to-pixel 13.75mm

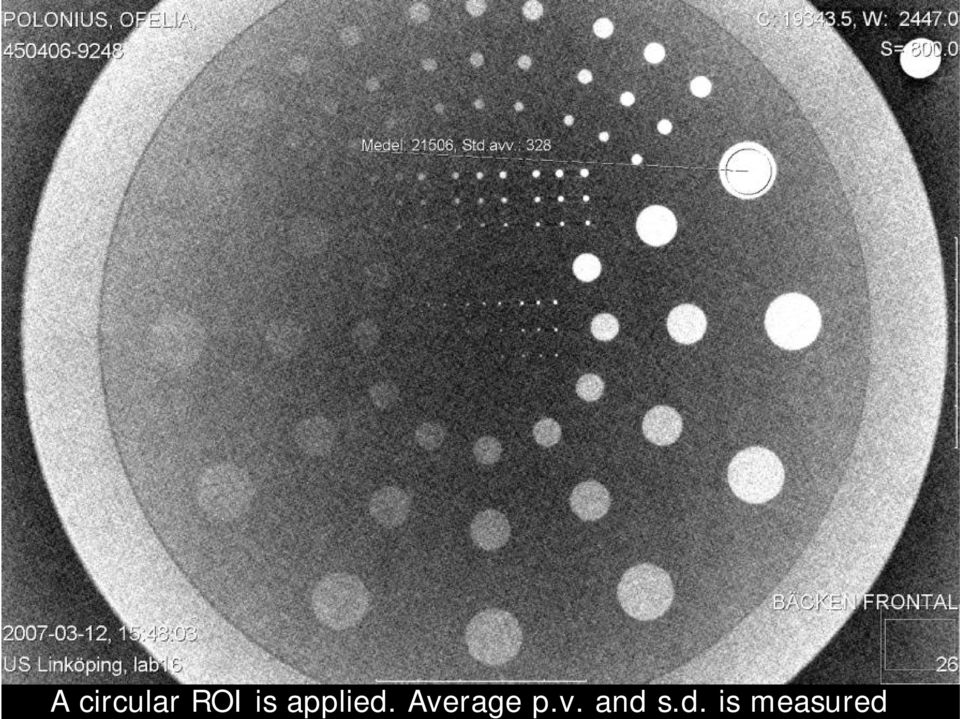

11 A circular ROI is applied. Average p.v. and s.d. is measured

12 Measure p.v. and s.d. on top and beside the detail

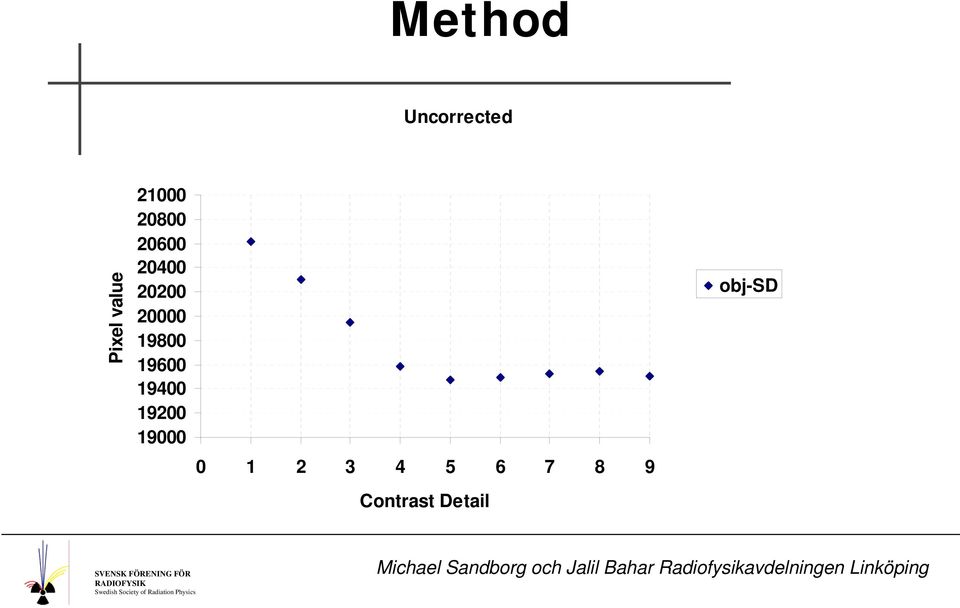

13 Method Uncorrected Pixel value Contrast Detail obj-sd

14 Method Uncorrected Pixel value Contrast Detail bkg+sd obj-sd

15 Method Uncorrected linear reg, LDI Pixelvärde bkg+sd obj-sd Linjär (bkg+sd) Linjär (obj-sd) Kontrastdetalj nr

16 Method Corrected linear reg, LDI Pixel value bkg+sd obj-sd Linjär (obj-sd) Linjär (bkg+sd) Contrast Detail

17 Method Corrected linear reg, LDI Pixel value LDI Contrast Detail bkg+sd obj-sd Linjär (obj-sd) Linjär (bkg+sd)

18 Method Corrected log reg, LDI Pixel value bkg+sd obj-sd Logg. (obj-sd) Logg. (bkg+sd) Contrast Detail

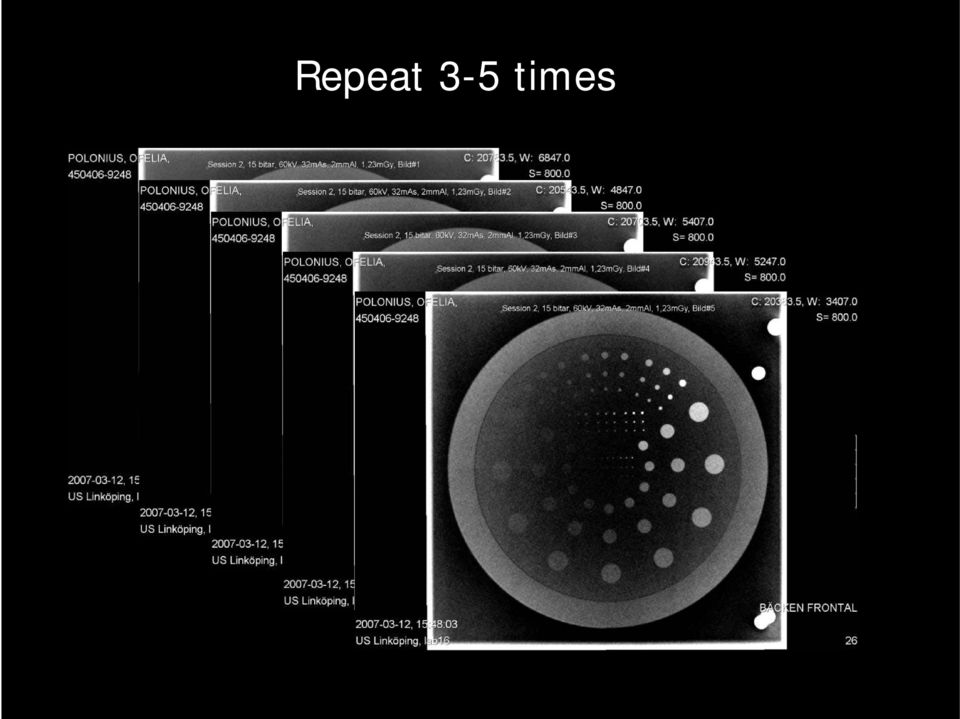

19 Repeat 3-5 times

20 Method 5 image samples 6 5 LDI=4.91± LDI Image number

21 Results: Uncertainty 2,5 2 S.D. in LDI (%) 2 1,5 1 0, Number of sample images in estimate of LDI

22 Results: Uncertainty 2 S.D. in LDI (%) 2,5 2 1,5 1 0,5 3 images samples are recommended Number of sample images in estimate of LDI

23 Uncertainty

24 Uncertainty Uncertainty is stable with Bit-depth Detector dose

25 Uncertainty Uncertainty is stable with Bit-depth Detector dose BUT very important to set up and align the phantom and x-ray unit in a consistent way!

26 Uncertainty Uncertainty is stable with Bit-depth Detector dose BUT very important to set up and align the phantom and x-ray unit in a consistent way! Keep detailed notations and document x-ray unit set up (photograph)

27 Uncertainty Uncertainty is stable with Bit-depth Detector dose BUT very important to set up and align the phantom and x-ray unit in a consistent way! Keep detailed notations and document x-ray unit set up (photograph)

28 Applications / tests of method LDIs dependence on bit-depth kv ESAK

29 Results: Different Bit depth LDI 6 5,9 5,8 5,7 5,6 5,5 5,4 5,3 5,2 5,1 5 81kV, ESAK=1.3mGy Bit-depth Mann-Whitney p=0.91 ±2S.D.

30 Results: Different kv ESAK=1.3mGy LDI ±2S.D Tube Voltage (kv)

31 Results: Different ESAK 81 kv ±2S.D. LDI ,2 0,4 0,6 0,8 1 1,2 1,4 1,6 ESAK (mgy)

32 Results: Correlations Subjective v.s. Objective assessment Visuell (subjective) assessment 9,0 8,5 8,0 7,5 r 2 = 0,90 7,0 3,0 3,5 4,0 4,5 5,0 5,5 6,0 LDI (objective) assessment

33 Conclusions and further work LDI method seem appropriate for QA-test Further tests and validations of sensitivity to different image processing schemes dynamic range of image data X-ray units sizes of contrast detail test phantoms Automatic image assessment with software

34 Conclusions and further work LDI method seem appropriate for QA-test Further tests and validations of sensitivity to different image processing schemes dynamic range of image data X-ray units sizes of contrast detail test phantoms Automatic image assessment with software

35 Comments?!

36 Comments?! Please send comments and suggestions for improvement to or
