Spännkabelworkshop Tillståndskontroll (OFP) Peter Ulriksen, Lunds Tekniska Högskola

Transkript

1 Spännkabelworkshop Tillståndskontroll (OFP) Peter Ulriksen, Lunds Tekniska Högskola

2 Några problem att lösa: -Lokalisering i av spännkabelrörs exakta läge -Spännkraft i kablarna -Avbrott Ab ttik kardeler dl -Detektering av hålrum i spännkabelrör -Detektion av rost i spännkablar

3 Några användbara metoder: -TDR: Time domain Reflectometry = radar på kabel -Ultraljud: Mekaniska vågor > 20 khz -GPR: Radar i fasta material -Röntgen: Gammastrålning från elektrisk källa -Elektromagnetik: Magnetostriktivt, Induktans -Impact Echo: Mekaniska stående vågor

4 Tänkbara metoder med associerade problem -TDR (Kabelbrott) -Ultraljud (Kabelrörets läge, hålrum, armeringsläge, Kabelspänning, kabelbrott) -GPR (Spännkabelrörets läge, armeringens läge) -Röntgen (Spännkabelrörets läge, hålrum, armering) -Magnetoelastiskt (Kabelspänning, kabelbrott) -Impact Echo (Kabelrörets läge, hålrum?)

5 Olika sätt att mäta: A-scan: Punkt (mål z) magnitud, reflektion B-scan: Profilering (mål x,z) reflektion C-scan: Yta (mål x,y) magnitud (Röntgen, magnet) C-scan: Volym (mål x,y,z) reflektion US, GPR

6 GPR Derobert mfl

7 Ferroscan HILTI täckskiktmätare (Derobert)

8 Röntgen (Derobert)

9 Impact Echo (Derobert)

10 Resonansförsök: ingen koppling frekvens förspänning, g pp g p g, men transferfunktionens medelvärde är proportionellt mot förspänningen, dess varians omvänt proportionell. (Kim)

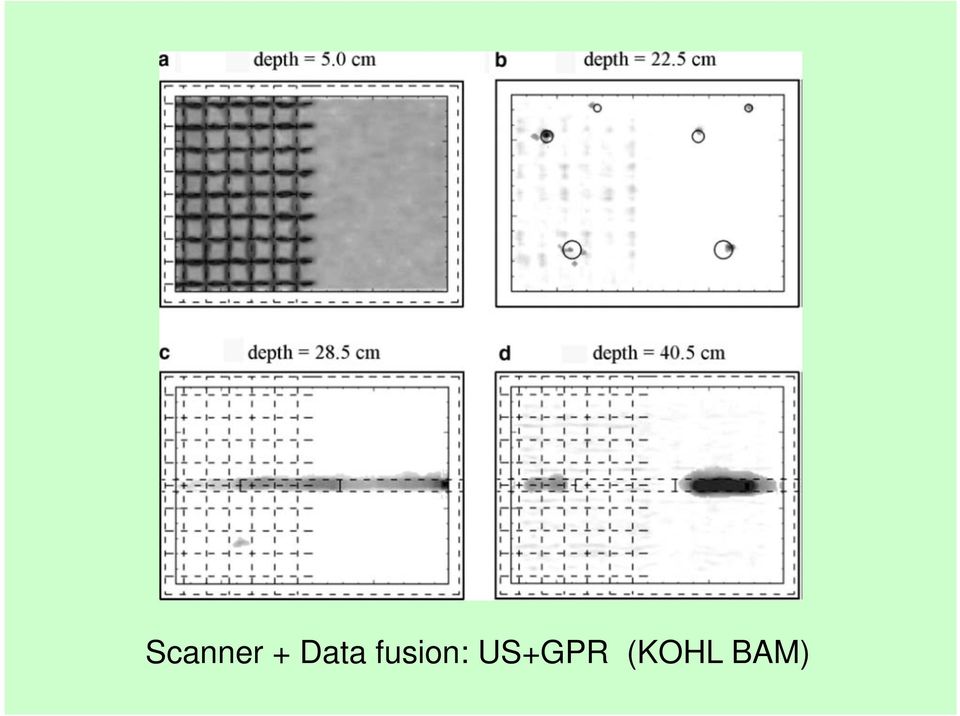

11 Scanner + Data fusion: US+GPR (KOHL BAM)

12 1.5 GHz GPR (KOHL BAM)

13 Magnetoelastiskt (Wichmann)

14 Ultrasonic tomography

15 Phase sensitive Thermography

16 Avbrott i kabel detekterat med magnetiseringsmetod

17 Ultraljud (Beard & Lowe)

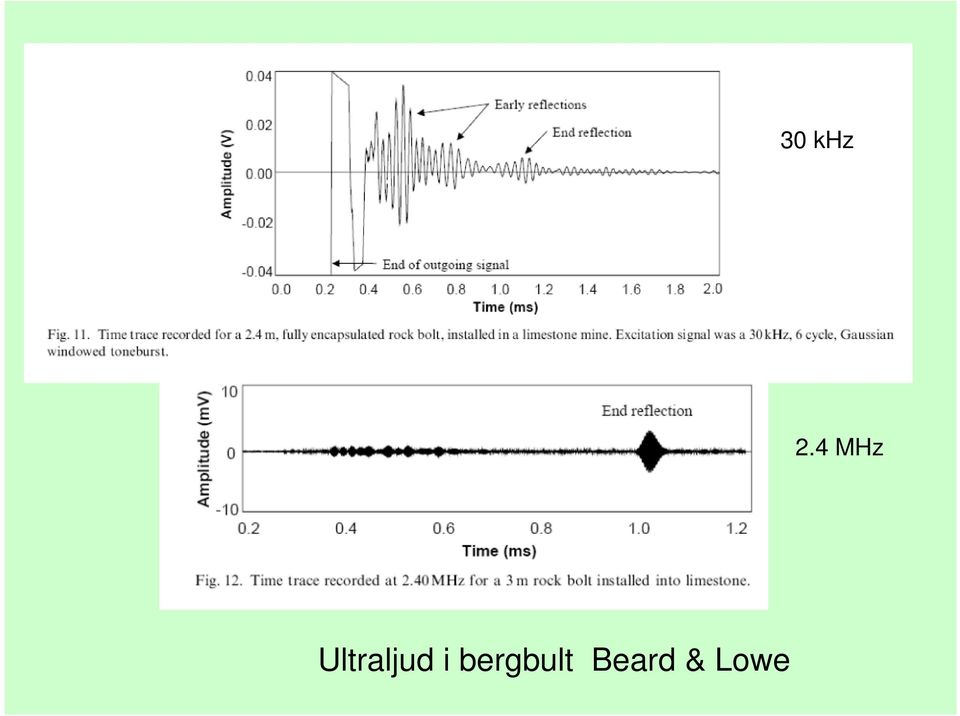

18 30 khz 24MHz 2.4 Ultraljud i bergbult Beard & Lowe

19 M t l ti Magnentoelastiskt (Beard & Lowe)

20 TDR (Furse) Avbrott i kablar

21 LTH: Betongprovkropp med tomt spännkabelrör 1200 x 800 x 400 mm

22 Två viktiga begrepp Tillståndskontroll innebär att man i ett utvalt område, vid ett valt tillfälle på tidslinjen skaffar sig information Övervakning innebär att man observerar konstruktionen kontinuerligt längs tidslinjen och alltså kan observera händelser och tillståndsförändringar samt etablerar ett normaltillstånd från vilket av- vikelser lättare kan konstateras.

23 Några intressanta referenser Beard, Lowe, Cawley, Ultrasonic Guided Waves for Inspection of Grouted Tendons and Bolts, J. of Materials in Civil Engineering, 15: ,2003 Kim, Hong, Measurement of axial stress using mode converted ultrasound, NDT&E Int. 42 (2009) Yamasaki, Tamai, Hirao, Optimum excitation signal for long-range inspection of steel wires by longitudinal waves, NDT&E Int 34 (2001) Furse, Smith, Diamond, Feasibility of Reflectometry for Nondestructive Evaluation of Prestressed Concrete Anchors, IEEE Sensors J. Vol 9, No 11 November 2009 Beard, Lowe, Non-destructive testing of rock bolts using guided ultrasonic waves, Int. J. Rock Mechanics and Mining Sciences, 40 (2003) Wichmann, Detection and localization of fractures in tendons by means of electromagnetic resonance measurement, NDT-CE Conference, Berlin, 2003

24 Krause, Mayer, Friese, Millmann, Mielentz, Progress in ultrasonic tendon duct imaging, NDT-CE Conference, Nantes, 2009 Wichman, Magnetoelastic stress measurement and material defect detection in prestressed tendons using coil sensors, NDT-CE Conference, Nantes, 2009 Kim, Song, Jang, Lee, Evaluating Tensile Force on Grouted Tendon using Impact Responses, Material Properties Measurement, Ospec. Derobert, Aubagnac, Abraham, Comparison of NDT techniques on post-tensioned beam before its autopsy, NDT&E Int 35 (2002) Kohl, Streicher, Results of reconstructed and fused NDT-data measured in the laboratory and on site at bridges, Cement & Concrete Composites 28 (2006) Lundkvist, Assessment of Long-Term Losses in Prestressed Concrete Structures Application for Nuclear Reactor Containments, t Doktorsavhandling LTH, TVBK
