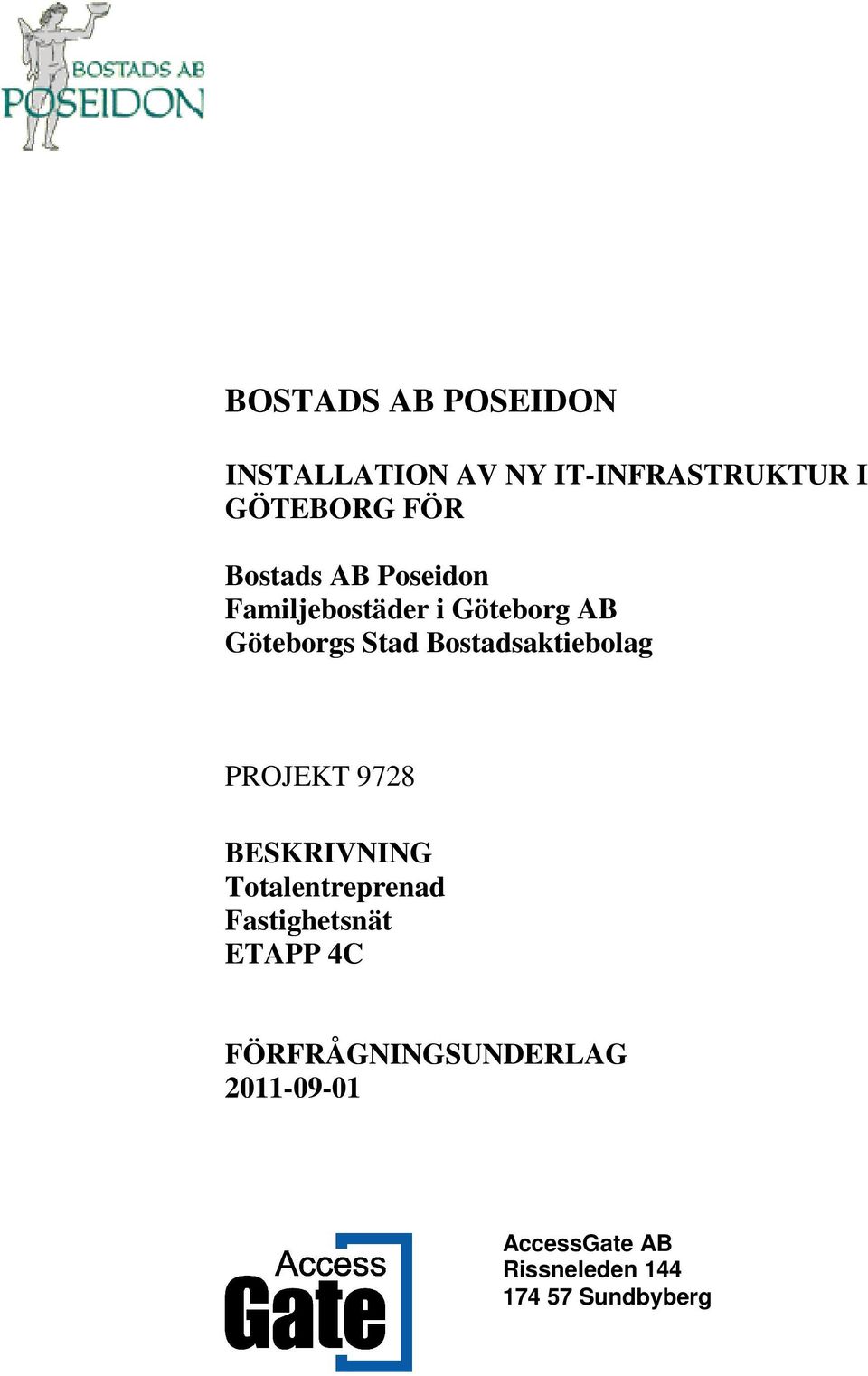

1 BOSTADS AB POSEIDON INSTALLATION AV NY IT-INFRASTRUKTUR I FÖR Bostads AB Poseidon Familjebostäder i Göteborg AB Göteborgs Stad Bostadsaktiebolag PROJEKT BESKRIVNING Totalentreprenad Fastighetsnät FÖRFRÅGNINGSUNDERLAG AccessGate AB Rissneleden Sundbyberg

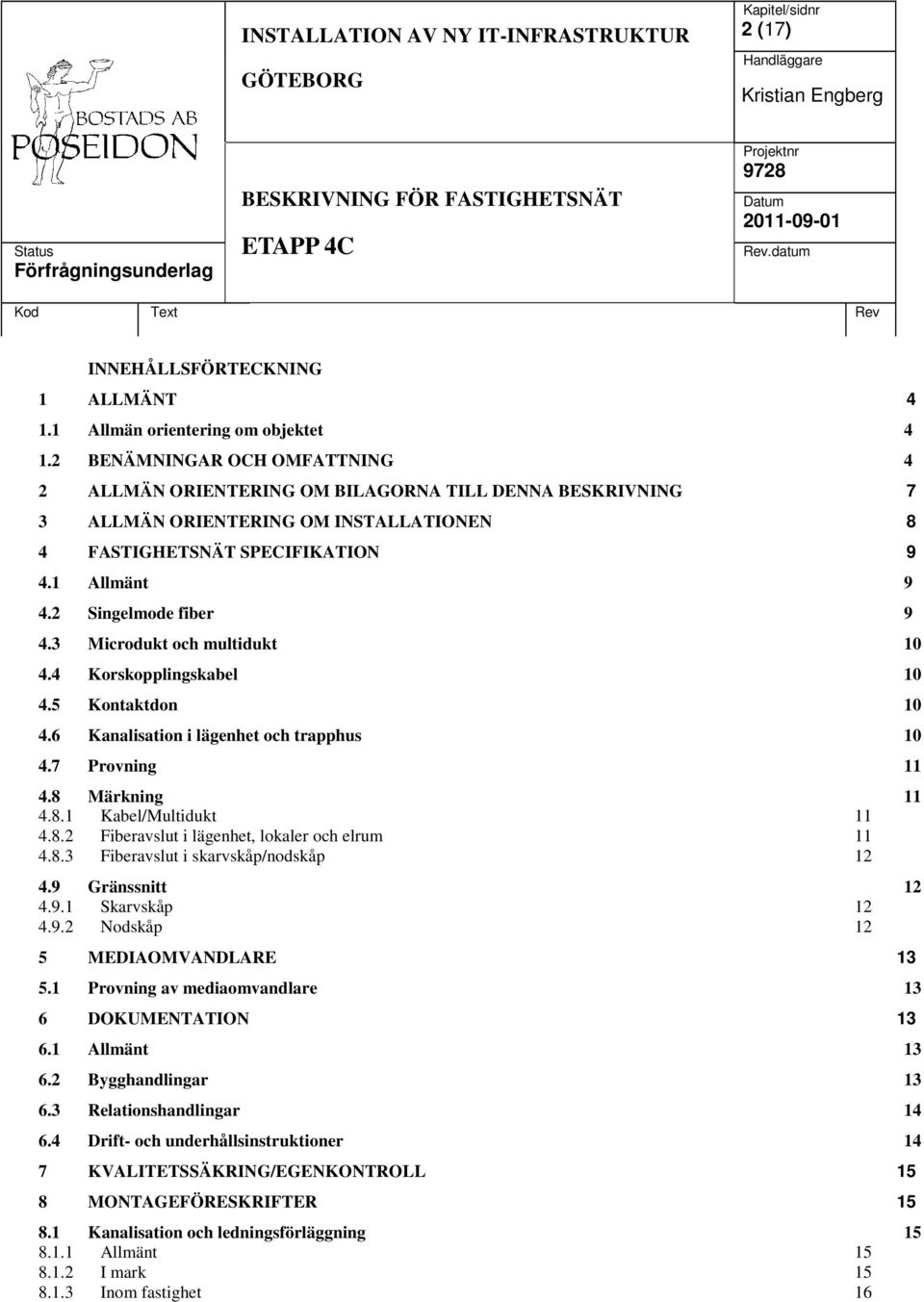

2 2 (17) INNEHÅLLSFÖRTECKNING 1 ALLMÄNT Allmän orientering om objektet BENÄMNINGAR OCH OMFATTNING 4 2 ALLMÄN ORIENTERING OM BILAGORNA TILL DENNA BESKRIVNING 7 3 ALLMÄN ORIENTERING OM INSTALLATIONEN 8 4 FASTIGHETSNÄT SPECIFIKATION Allmänt Singelmode fiber Microdukt och multidukt Korskopplingskabel Kontaktdon Kanalisation i lägenhet och trapphus Provning Märkning Kabel/Multidukt Fiberavslut i lägenhet, lokaler och elrum Fiberavslut i skarvskåp/nodskåp Gränssnitt Skarvskåp Nodskåp 12 5 MEDIAOMVANDLARE Provning av mediaomvandlare 13 6 DOKUMENTATION Allmänt Bygghandlingar Relationshandlingar Drift- och underhållsinstruktioner 14 7 KVALITETSSÄKRING/EGENKONTROLL 15 8 MONTAGEFÖRESKRIFTER Kanalisation och ledningsförläggning Allmänt I mark Inom fastighet 16

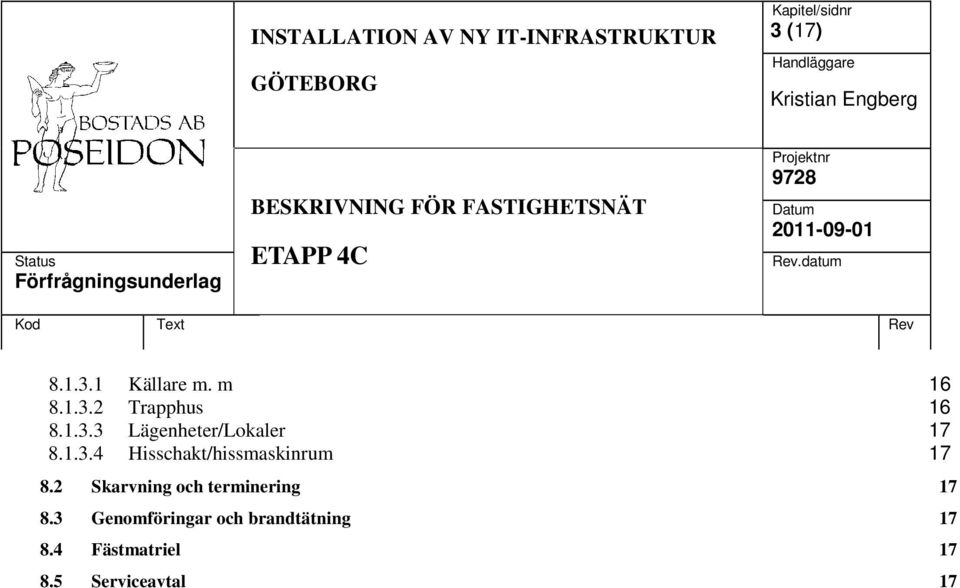

3 3 (17) Källare m. m Trapphus Lägenheter/Lokaler Hisschakt/hissmaskinrum Skarvning och terminering Genomföringar och brandtätning Fästmatriel Serviceavtal 17

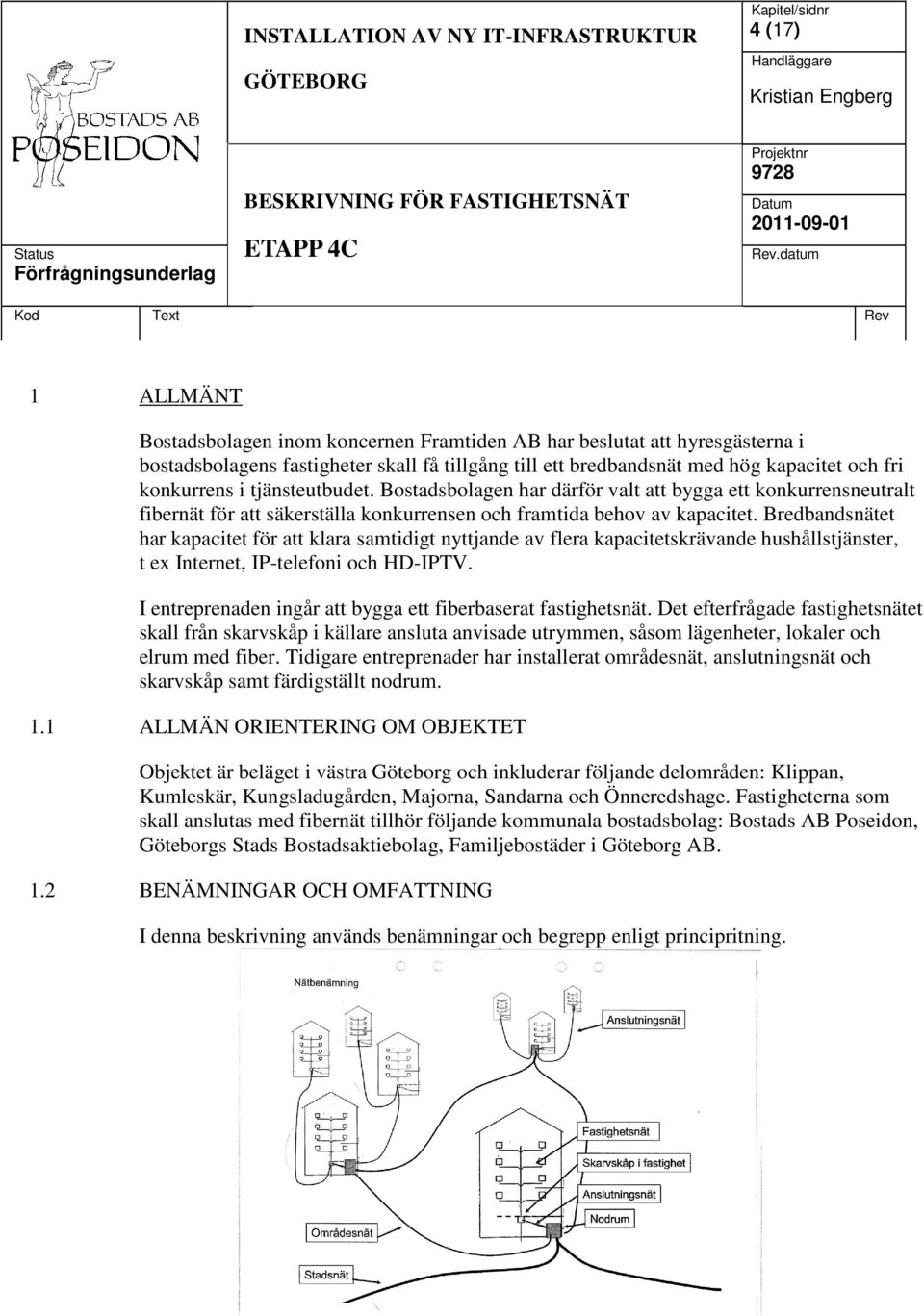

4 4 (17) 1 ALLMÄNT Bostadsbolagen inom koncernen Framtiden AB har beslutat att hyresgästerna i bostadsbolagens fastigheter skall få tillgång till ett bredbandsnät med hög kapacitet och fri konkurrens i tjänsteutbudet. Bostadsbolagen har därför valt att bygga ett konkurrensneutralt fibernät för att säkerställa konkurrensen och framtida behov av kapacitet. Bredbandsnätet har kapacitet för att klara samtidigt nyttjande av flera kapacitetskrävande hushållstjänster, t ex Internet, IP-telefoni och HD-IPTV. I entreprenaden ingår att bygga ett fiberbaserat fastighetsnät. Det efterfrågade fastighetsnätet skall från skarvskåp i källare ansluta anvisade utrymmen, såsom lägenheter, lokaler och elrum med fiber. Tidigare entreprenader har installerat områdesnät, anslutningsnät och skarvskåp samt färdigställt nodrum. 1.1 ALLMÄN ORIENTERING OM OBJEKTET Objektet är beläget i västra Göteborg och inkluderar följande delområden: Klippan, Kumleskär, Kungsladugården, Majorna, Sandarna och Önneredshage. Fastigheterna som skall anslutas med fibernät tillhör följande kommunala bostadsbolag: Bostads AB Poseidon, Göteborgs Stads Bostadsaktiebolag, Familjebostäder i Göteborg AB. 1.2 BENÄMNINGAR OCH OMFATTNING I denna beskrivning används benämningar och begrepp enligt principritning.

5 5 (17) Tabell 1 och 2 nedan visar på ett övergripande sätt nodindelning samt omfattning. Följande förkortningar används: Poseidon Bostadsbolaget FamBo Bostads AB Poseidon Göteborgs Stads Bostadsaktiebolag Familjebostäder i Göteborg AB Tabell 1: Nodindelning samt antal anslutningar i respektive nodområde Nodområde Område Fastighetsägare Antal anslutningar KLGÅ01 Kungsladugården FamBo 111 KLGÅ02 Kungsladugården FamBo 107 KLGÅ03 Kungsladugården FamBo 136 KLGÅ04 Kungsladugården FamBo 10 KLGÅ05 Kungsladugården FamBo 149 KLGÅ06 Kungsladugården FamBo 77 KLGÅ07 Kungsladugården FamBo 62 KLGÅ08 Kungsladugården FamBo 79 KLGÅ09 Kungsladugården FamBo 27 KLGÅ10 Kungsladugården FamBo 240 KLGÅ11 Kungsladugården FamBo 124 KLGÅ12 Kungsladugården FamBo 314 KLGÅ13 Kungsladugården FamBo 103 KLGÅ14 Kungsladugården FamBo 34 KLGÅ15 Kungsladugården FamBo 270 KLGÅ16 Kungsladugården FamBo 228 KLGÅ17 Kungsladugården FamBo 157 KLGÅ18 Kungsladugården FamBo 140 KLGÅ19 Kungsladugården FamBo 73 KLGÅ20 Kungsladugården FamBo 132 KLGÅ21 Kungsladugården FamBo 76 KLGÅ22 Kungsladugården FamBo 102 KLGÅ23 Kungsladugården FamBo 225 KLGÅ24 Kungsladugården FamBo 88 KLGÅ25 Kungsladugården FamBo 61 KLGÅ26 Kungsladugården FamBo 135 KLGÅ27 Kungsladugården FamBo 145 KLGÅ28 Kungsladugården FamBo 153 KLGÅ29 Kungsladugården FamBo 85 KLGÅ30 Kungsladugården FamBo 113

6 6 (17) KLIP01 Klippan FamBo 38 KUMS01 Kumleskär Poseidon 88 MAJO31 Majorna Poseidon 102 MAJO32 Majorna Poseidon 128 SAND01 Sandarna FamBo 17 SAND02 Sandarna FamBo 41 SAND03 Sandarna Poseidon 198 SAND04 Sandarna FamBo 27 SAND05 Sandarna FamBo 21 SAND06 Sandarna Poseidon 349 SAND07 Sandarna FamBo 159 SAND08 Sandarna FamBo 33 ÖNNE01 Önneredshage Bostadsbolaget 41 Tabell 2: Nodrumsadresser Nod Nodrumsadress KLGÅ01 Mariagatan 31C KLGÅ02 Ståthållaregatan 21 KLGÅ03 Godhemsgatan 62B KLGÅ04 Lugnet 12B KLGÅ05 Slottskogsgatan 52A KLGÅ06 Ärlegatan 9A KLGÅ07 Ärlegatan 8B KLGÅ08 Slottskogsgatan 26 KLGÅ09 Slottskogsgatan 6C KLGÅ10 Stillagatan 9B KLGÅ11 Älvsborgsgatan 15G KLGÅ12 Älvsborgsgatan 23B KLGÅ13 Älvsborgsgatan 31A KLGÅ14 Kennedygatan 20A KLGÅ15 Wärnsköldsgatan 9B KLGÅ16 Vänmötet 5A KLGÅ17 Slottsskogsgatan 64B KLGÅ18 Stjernsköldsgatan 4A KLGÅ19 Stjernsköldsgatan 1B KLGÅ20 Mariagatan 7B KLGÅ21 Långlandia 2A KLGÅ22 Slottsskogsgatan 25B KLGÅ23 Slottskogsgatan 9H KLGÅ24 Kustroddaregatan 22

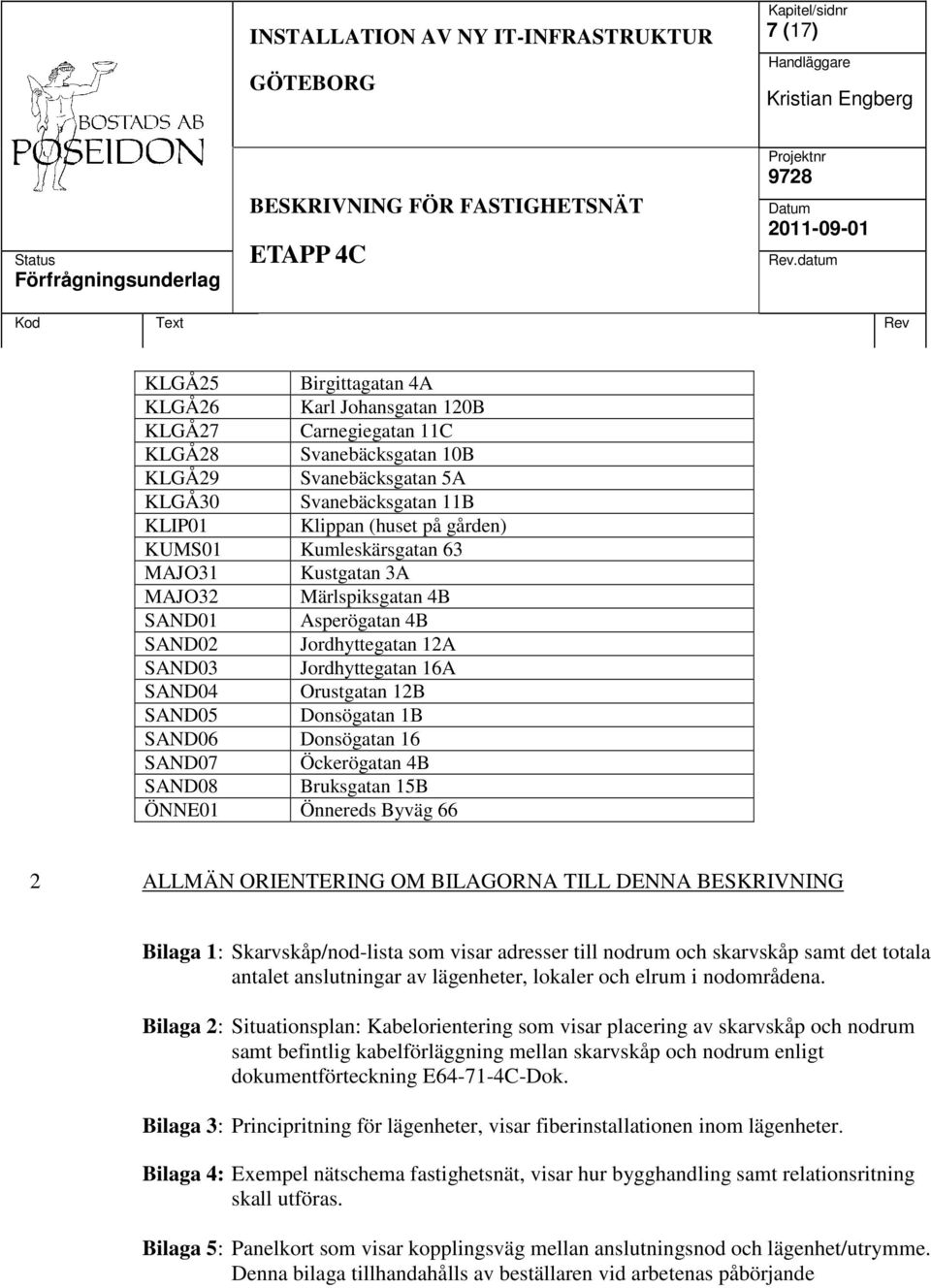

7 7 (17) KLGÅ25 Birgittagatan 4A KLGÅ26 Karl Johansgatan 120B KLGÅ27 Carnegiegatan 11C KLGÅ28 Svanebäcksgatan 10B KLGÅ29 Svanebäcksgatan 5A KLGÅ30 Svanebäcksgatan 11B KLIP01 Klippan (huset på gården) KUMS01 Kumleskärsgatan 63 MAJO31 Kustgatan 3A MAJO32 Märlspiksgatan 4B SAND01 Asperögatan 4B SAND02 Jordhyttegatan 12A SAND03 Jordhyttegatan 16A SAND04 Orustgatan 12B SAND05 Donsögatan 1B SAND06 Donsögatan 16 SAND07 Öckerögatan 4B SAND08 Bruksgatan 15B ÖNNE01 Önnereds Byväg 66 2 ALLMÄN ORIENTERING OM BILAGORNA TILL DENNA BESKRIVNING Bilaga 1: Skarvskåp/nod-lista som visar adresser till nodrum och skarvskåp samt det totala antalet anslutningar av lägenheter, lokaler och elrum i nodområdena. Bilaga 2: Situationsplan: Kabelorientering som visar placering av skarvskåp och nodrum samt befintlig kabelförläggning mellan skarvskåp och nodrum enligt dokumentförteckning E C-Dok. Bilaga 3: Principritning för lägenheter, visar fiberinstallationen inom lägenheter. Bilaga 4: Exempel nätschema fastighetsnät, visar hur bygghandling samt relationsritning skall utföras. Bilaga 5: Panelkort som visar kopplingsväg mellan anslutningsnod och lägenhet/utrymme. Denna bilaga tillhandahålls av beställaren vid arbetenas påbörjande

8 8 (17) 3 ALLMÄN ORIENTERING OM INSTALLATIONEN Tidigare entreprenader har installerat skarvskåp/nodskåp i bostadsbolagens fastigheter. I denna entreprenad byggs fastighetsnät från skarvskåpen/nodskåpen till varje anvisat utrymme. Utbyggnaden skall utföras på sådant sätt att samtliga lägenheter, lokaler och elrum ansluts med blåsfiberteknik. I entreprenaden ingår även installation, driftsättning och provning av mediaomvandlare. Varje anvisat utrymme skall anslutas med 2 st optiska fibrer. Fiberparet skall i lägenhet termineras i vardagsrum invid befintligt TV-uttag. Mediaomvandlaren skall placeras invid fibertermineringen. I lokaler och elrum skall fibertermineringen samt mediaomvandlare placeras i samråd med beställare. Mediaomvandlare i lägenheter och lokaler kraftförsörjs från ett befintligt eluttag. I elrum installeras ett eluttag bredvid fibertermineringen. Alla arbeten, installationer och provning, i lägenheter och lokaler skall utföras under ett och samma besök. Om tillträde till lägenhet inte ges av hyresgäst skall avslut av installationen ske i närmaste lämpliga punkt utanför lägenheten. Microdukt kapas på sådant sätt att skarvning kan ske enkelt vid ett senare tillfälle. Från dessa utrymmen, som ej går att ansluta, blåses ingen fiber. Fiber i anslutet utrymme skall vara avslutad med kontakterad pigtail vilken ansluts direkt mot mediaomvandlaren. Mediaomvandlaren i varje anslutet utrymme skall provas mot monterad aktiv utrustning i nodrum. Entreprenören skall installera korskopplingskablar mellan anvisade portar i aktiv utrustning och de ODF-portar som installeras av entreprenören. Klarrapport skickats till beställaren från lägenheten. I skarvskåp/nodskåp ansluts fibern från lägenhet, lokaler och elrum direkt genom kevlarförstärkt kontakterad pigtail till redan installerad ODF. Alla lägenheter, lokaler och elrum har redan förutbestämda ODF-portar.

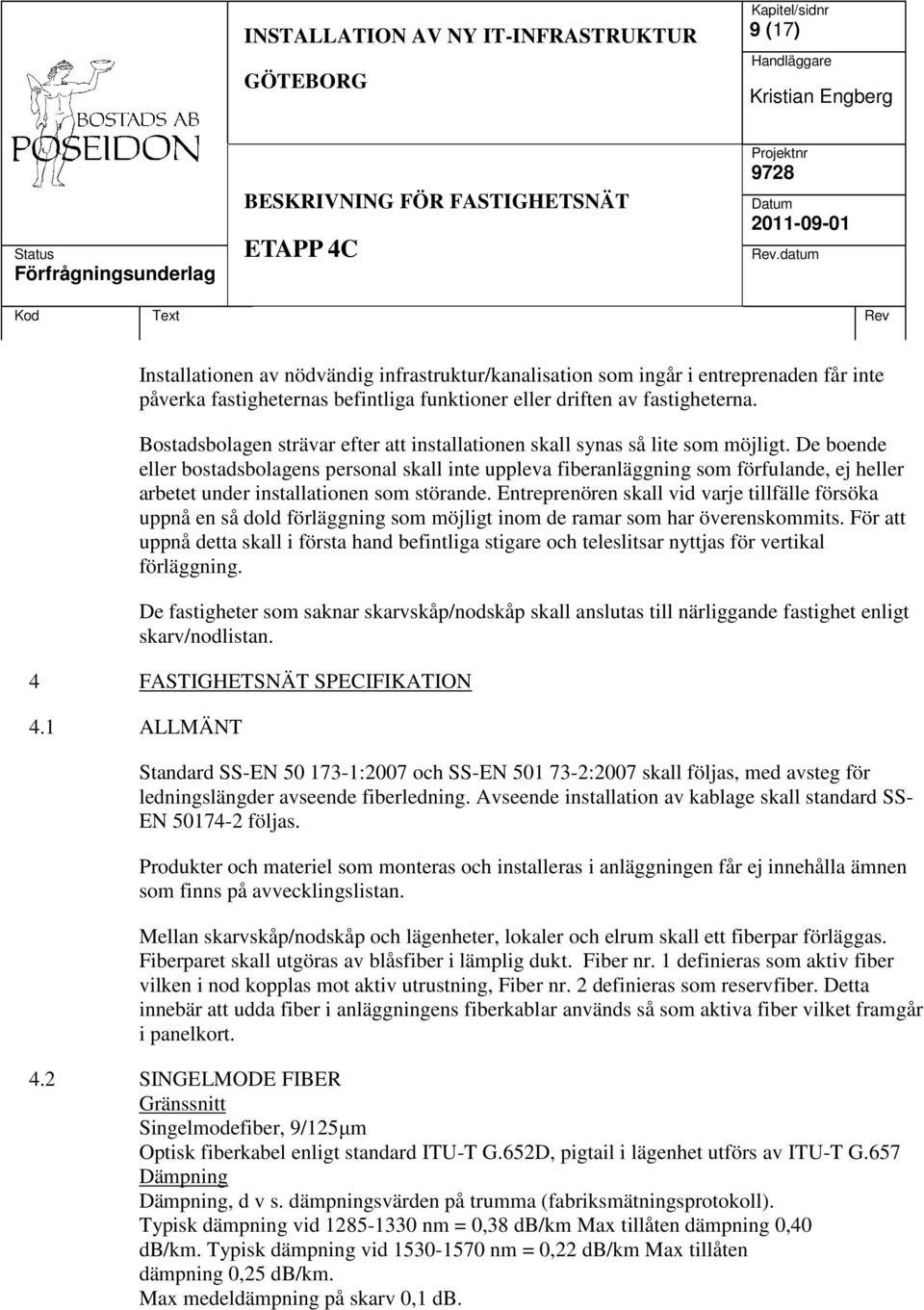

9 9 (17) Installationen av nödvändig infrastruktur/kanalisation som ingår i entreprenaden får inte påverka fastigheternas befintliga funktioner eller driften av fastigheterna. Bostadsbolagen strävar efter att installationen skall synas så lite som möjligt. De boende eller bostadsbolagens personal skall inte uppleva fiberanläggning som förfulande, ej heller arbetet under installationen som störande. Entreprenören skall vid varje tillfälle försöka uppnå en så dold förläggning som möjligt inom de ramar som har överenskommits. För att uppnå detta skall i första hand befintliga stigare och teleslitsar nyttjas för vertikal förläggning. De fastigheter som saknar skarvskåp/nodskåp skall anslutas till närliggande fastighet enligt skarv/nodlistan. 4 FASTIGHETSNÄT SPECIFIKATION 4.1 ALLMÄNT Standard SS-EN :2007 och SS-EN :2007 skall följas, med avsteg för ledningslängder avseende fiberledning. Avseende installation av kablage skall standard SS- EN följas. Produkter och materiel som monteras och installeras i anläggningen får ej innehålla ämnen som finns på avvecklingslistan. Mellan skarvskåp/nodskåp och lägenheter, lokaler och elrum skall ett fiberpar förläggas. Fiberparet skall utgöras av blåsfiber i lämplig dukt. Fiber nr. 1 definieras som aktiv fiber vilken i nod kopplas mot aktiv utrustning, Fiber nr. 2 definieras som reservfiber. Detta innebär att udda fiber i anläggningens fiberkablar används så som aktiva fiber vilket framgår i panelkort. 4.2 SINGELMODE FIBER Gränssnitt Singelmodefiber, 9/125µm Optisk fiberkabel enligt standard ITU-T G.652D, pigtail i lägenhet utförs av ITU-T G.657 Dämpning Dämpning, d v s. dämpningsvärden på trumma (fabriksmätningsprotokoll). Typisk dämpning vid nm = 0,38 db/km Max tillåten dämpning 0,40 db/km. Typisk dämpning vid nm = 0,22 db/km Max tillåten dämpning 0,25 db/km. Max medeldämpning på skarv 0,1 db.

10 10 (17) Max dämpning vid enskild skarv 0,15 db. Max reflexionsdämpning kontaktdon -45 db Max reflexiondämpning vid godtycklig punkt -45dB Max dispersionskofficient vid 1310 nm 3,5 ps/nm/km Max dispersionskofficient vid 1550 nm 18,5 ps/nm/km Polarisations modsdispersion PMD vid 1550 _ 0,3 ps/km0,5 på färdig anläggning. 4.3 MICRODUKT OCH MULTIDUKT Micro- och multidukt skall vara avpassad för blåsfiberinstallation. Microdukter skall i allmänna utrymmen förläggas i skyddande kanalisation. Multidukter får i allmänna utrymmen på linspann eller på kabelstege/ränna förläggas utan yttre skyddande kanalisation. Precis som all övrig installation skall dock multidukt skyddas från golv till 2 m över golv. 4.4 KORSKOPPLINGSKABEL Längd anpassas till installationen så onödig ledningslängd undviks. Korskopplingskablaget används vid provning av förbindelsen. 4.5 KONTAKTDON Kontaktdon skall vara av typen SC don enligt standard IEC , IEC , IEC SC-donet skall ha keramisk ferul vilken skall vara UPC-slipad med max reflektionsdämpning -45 db. I anslutet utrymme och skarvskåp/nodskåp monteras kontaktdon med förkontakterad kevlarförstärkt pigtail utförd med fiber enligt ITU-T 657. Kevlarförstärkningen skall monteras så att fullgod dragavlastning erhålls. 4.6 KANALISATION I LÄGENHET OCH TRAPPHUS Kanalisationen skall bestå av vit el-list. El-listen skall ingå i ett system med färdiga hörn och ändstycken. Lock till el-listen skall endast kunna öppnas med verktyg.

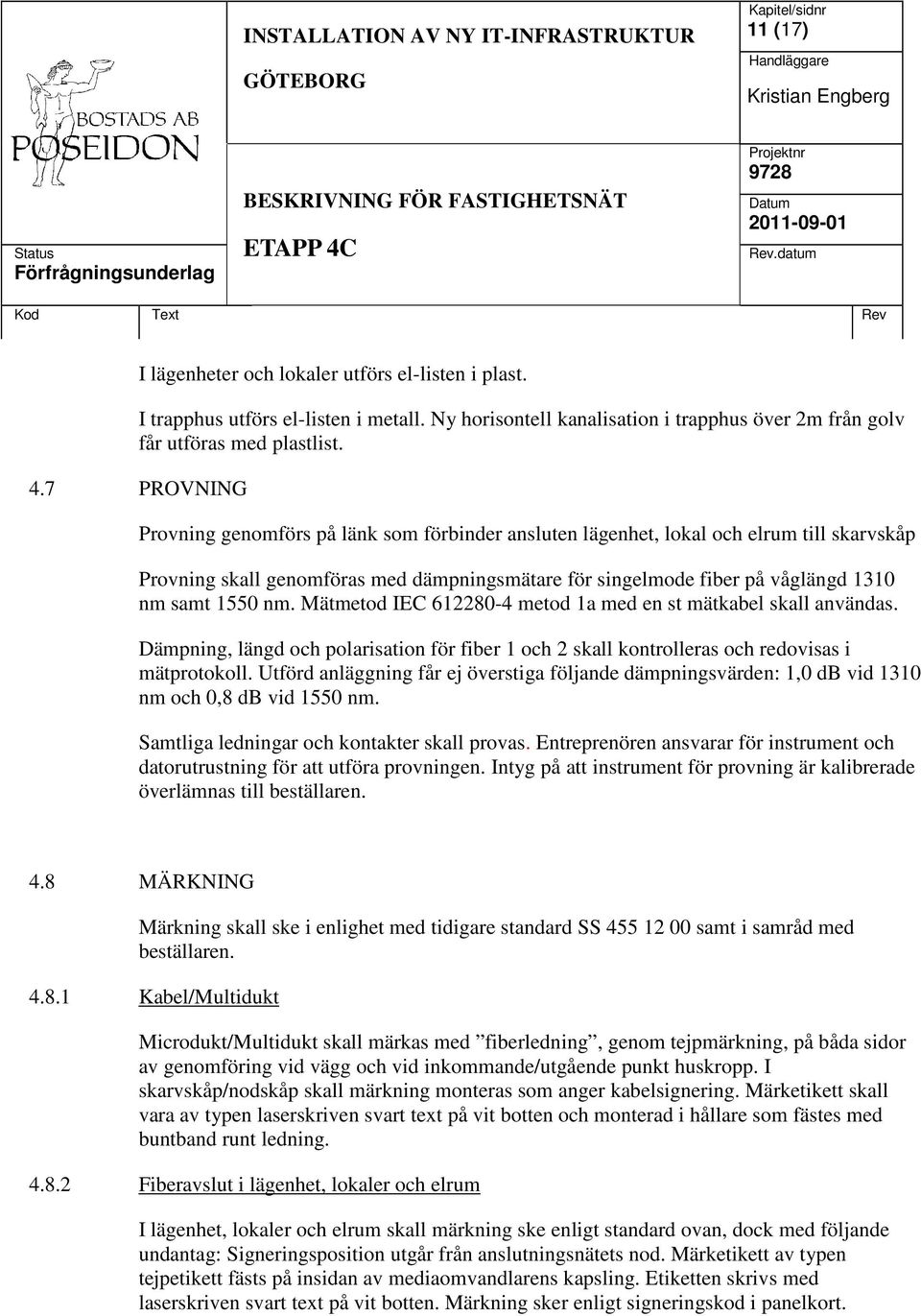

11 11 (17) I lägenheter och lokaler utförs el-listen i plast. I trapphus utförs el-listen i metall. Ny horisontell kanalisation i trapphus över 2m från golv får utföras med plastlist. 4.7 PROVNING Provning genomförs på länk som förbinder ansluten lägenhet, lokal och elrum till skarvskåp Provning skall genomföras med dämpningsmätare för singelmode fiber på våglängd 1310 nm samt 1550 nm. Mätmetod IEC metod 1a med en st mätkabel skall användas. Dämpning, längd och polarisation för fiber 1 och 2 skall kontrolleras och redovisas i mätprotokoll. Utförd anläggning får ej överstiga följande dämpningsvärden: 1,0 db vid 1310 nm och 0,8 db vid 1550 nm. Samtliga ledningar och kontakter skall provas. Entreprenören ansvarar för instrument och datorutrustning för att utföra provningen. Intyg på att instrument för provning är kalibrerade överlämnas till beställaren. 4.8 MÄRKNING Märkning skall ske i enlighet med tidigare standard SS samt i samråd med beställaren Kabel/Multidukt Microdukt/Multidukt skall märkas med fiberledning, genom tejpmärkning, på båda sidor av genomföring vid vägg och vid inkommande/utgående punkt huskropp. I skarvskåp/nodskåp skall märkning monteras som anger kabelsignering. Märketikett skall vara av typen laserskriven svart text på vit botten och monterad i hållare som fästes med buntband runt ledning Fiberavslut i lägenhet, lokaler och elrum I lägenhet, lokaler och elrum skall märkning ske enligt standard ovan, dock med följande undantag: Signeringsposition utgår från anslutningsnätets nod. Märketikett av typen tejpetikett fästs på insidan av mediaomvandlarens kapsling. Etiketten skrivs med laserskriven svart text på vit botten. Märkning sker enligt signeringskod i panelkort.

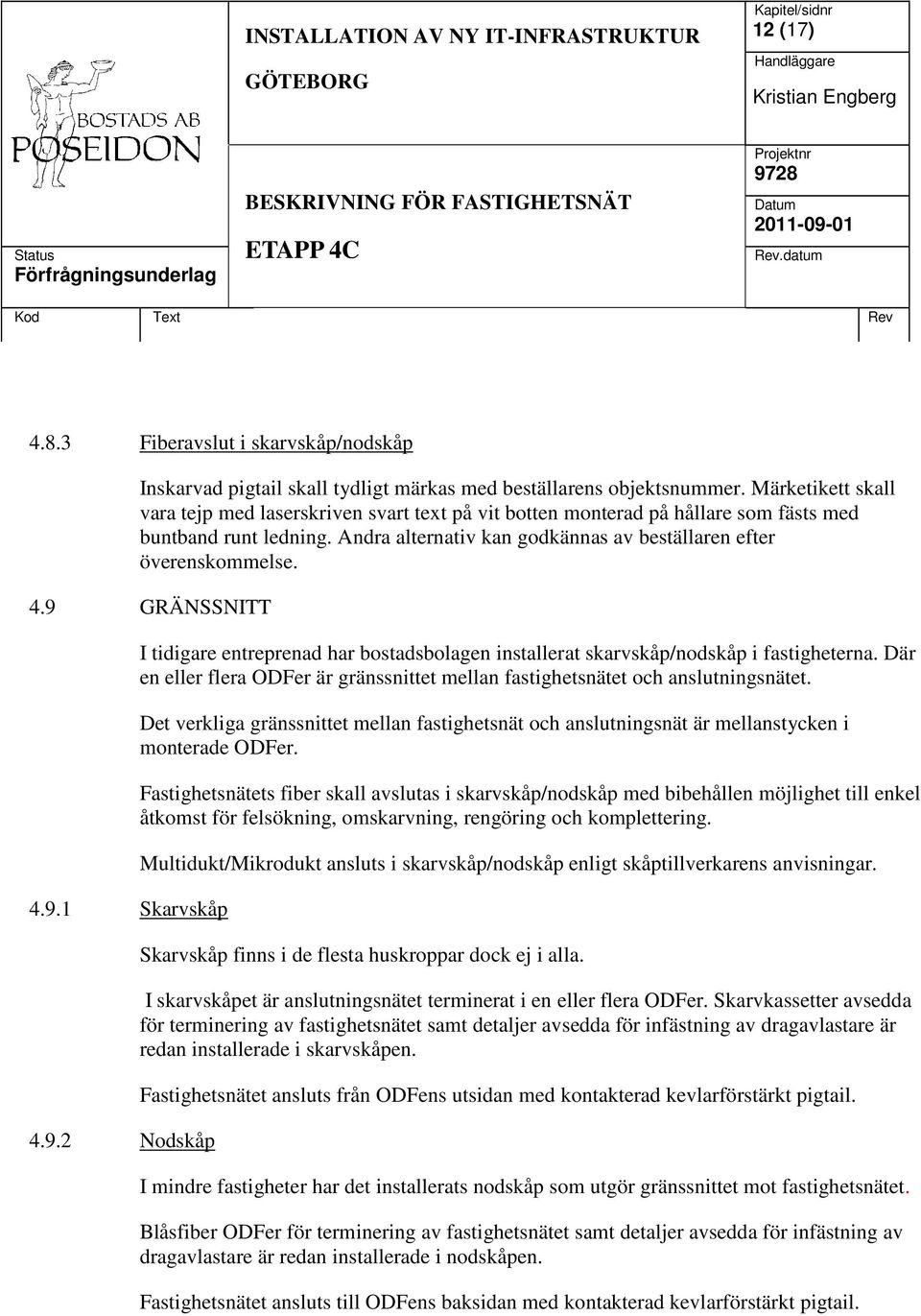

12 12 (17) Fiberavslut i skarvskåp/nodskåp Inskarvad pigtail skall tydligt märkas med beställarens objektsnummer. Märketikett skall vara tejp med laserskriven svart text på vit botten monterad på hållare som fästs med buntband runt ledning. Andra alternativ kan godkännas av beställaren efter överenskommelse. 4.9 GRÄNSSNITT Skarvskåp Nodskåp I tidigare entreprenad har bostadsbolagen installerat skarvskåp/nodskåp i fastigheterna. Där en eller flera ODFer är gränssnittet mellan fastighetsnätet och anslutningsnätet. Det verkliga gränssnittet mellan fastighetsnät och anslutningsnät är mellanstycken i monterade ODFer. Fastighetsnätets fiber skall avslutas i skarvskåp/nodskåp med bibehållen möjlighet till enkel åtkomst för felsökning, omskarvning, rengöring och komplettering. Multidukt/Mikrodukt ansluts i skarvskåp/nodskåp enligt skåptillverkarens anvisningar. Skarvskåp finns i de flesta huskroppar dock ej i alla. I skarvskåpet är anslutningsnätet terminerat i en eller flera ODFer. Skarvkassetter avsedda för terminering av fastighetsnätet samt detaljer avsedda för infästning av dragavlastare är redan installerade i skarvskåpen. Fastighetsnätet ansluts från ODFens utsidan med kontakterad kevlarförstärkt pigtail. I mindre fastigheter har det installerats nodskåp som utgör gränssnittet mot fastighetsnätet. Blåsfiber ODFer för terminering av fastighetsnätet samt detaljer avsedda för infästning av dragavlastare är redan installerade i nodskåpen. Fastighetsnätet ansluts till ODFens baksidan med kontakterad kevlarförstärkt pigtail.

13 13 (17) 5 MEDIAOMVANDLARE I varje anslutet utrymme skall en mediaomvandlare installeras. Mediaomvandlare kommer att tillhandahållas av beställaren. I denna entreprenad ingår installation, driftsättning och provning av mediaomvandlare. Mediaomvandlaren monteras i en skyddande kapsling utförd i vitlackerad plåt. I kapslingens underdel termineras microdukt samt fiber. Beställaren tillhandahåller kapslingen. 5.1 PROVNING AV MEDIAOMVANDLARE Vid färdigställande av anslutning skall mediaomvandlare funktionsprovas genom att en klarapport levereras från en av entreprenören ansluten dator, via den provade länken och kommunikationsoperatörens utrustning i nodrum till beställaren. 6 DOKUMENTATION 6.1 ALLMÄNT Protokoll skall upprättas för samtliga provningar och ingå i dokumentationen för anläggningen. Provningsprotokoll/panelkort överlämnas månadsvis, över utförda provningar och anslutningar. Eventuella kvarstående fel eller ofullbordade installationer ska dagligen rapporteras till beställaren. Samtliga handlingar skall vara på svenska och redovisas digitalt, ritningar i dwg- och pdfformat. Handlingar skall ha sådan standard, struktur och kvalitet att tydliga pappersreproduktioner kan erhållas. Alla handlingar skall förses med uppgift om anläggning, anläggningsart och installatör. En omgång skall levereras på CD-skiva. Fodral och skiva skall märkas med projektnamn och nodområde samt dateras. Samtliga handlingar skall innehålla uppgift om entreprenör (företagsnamn), vem som upprättat handlingen samt projektansvarig. Alla handlingar dateras och förses med uppgift om anläggning och anläggningstyp. 6.2 BYGGHANDLINGAR Bygghandlingar tillställs beställaren två veckor före produktion för godkännande. Förteckning över anslutningar som skall installeras tillställs beställaren senast fem arbetsdagar före installationer i lägenhet/utrymme. Följande handlingar levereras: Tidplan Nätschema, utfört i A1 format.

14 14 (17) Förteckning över anslutningar som skall installeras där även installationsdatum framgår. 6.3 RELATIONSHANDLINGAR Relationshandlingar levereras i två omgångar på papper, insatta i registerförsedda A4- pärmar med dokumentförteckning under varje flik. Levereras skall ske senast fem arbetsdagar före respektive delslutbesiktning. Samtliga relationshandlingar stämplas RELATIONSHANDLING. Följande relationshandlingar skall levereras: Förteckning över samtliga dokument som lämnas till beställare. Förteckning över installerade anslutningar. Monteringsritning, av entreprenör ifylld mall Bilaga 5. Panelkort, av entreprenör ifylld mall Bilaga 5. Adress och telefonförteckning över entreprenörer, materielleverantörer, montörer, arbetsledare. Nätschema nervikt A1 till A4 med förstärkta hålslag 6.4 DRIFT- OCH UNDERHÅLLSINSTRUKTIONER Drift- och underhållsinstruktion får föreligga i preliminär version vid delslutbesiktningen, men skall vara färdigställd två veckor före slutbesiktning. Drift- och underhållsinstruktioner levereras i två omgångar på papper insatta i registerförsedda A4-pärmar, med innehållsförteckning under varje flik. Följande handlingar skall levereras: Dokumentförteckning under varje pärmflik. Entreprenadens omfattning i stort och beskrivning över ingående anläggningar. Adress och telefonförteckning över entreprenörer, materielleverantörer, montörer, arbetsledare. Tekniska specifikationer och materielförteckningar för samtliga installerade materiel. Broschyrer över i anläggningen ingående utrustning. Förklaringar till fibernumrering/färgkodning i kablar. Skyltförteckning. Miljövarudeklarationer över samtliga installerade materiel. Provningsprotokoll i digitalt format. Besiktningsprotokoll.

15 15 (17) 7 KVALITETSSÄKRING/EGENKONTROLL Kvalitetssäkring skall utföras för projektering och installationsarbetet. Projektanpassad kvalitetsplan enligt ISO 9001 eller likvärdigt kvalitetssystem skall upprättas tillsammans med kontrollplan inkluderande checklistor för egenkontroll. Egenkontroller skall upprättas med separata blad och kontrollpunkter för varje anslutning och huskropp. Egenkontroller skall signeras av den som utför arbetsmomentet samt datum. Ansvar för utfört arbete har dock tillförordnad projekteringsledare/arbetsledare som signerar samtliga dokument efter slutförd kontroll. Kontrollpunkter upprättas i samråd med beställaren. Syn utförs av arbetsområdet före start av installationer, synprotokoll upprättas av entreprenören. Entreprenören är skyldig att delge beställarens byggledare eventuella avvikelser från handlingar. Avvikelser skall anges skriftligen och får utföras efter godkännande av beställaren. Kvalitetsplan, egenkontroller, synprotokoll samt avvikelserapporter, placeras i separat pärm. Pärm skall finnas på arbetsplatsen. Egenkontroller och synprotokoll delges beställaren. Beställaren kommer eventuellt att utföra teknisk och ekonomisk kontroll med särskilt tillsatt kontrollant under entreprenadtiden. 8 MONTAGEFÖRESKRIFTER 8.1 KANALISATION OCH LEDNINGSFÖRLÄGGNING Allmänt I mark All erforderlig kanalisation skall ingå i entreprenaden där ej annat anges. Om befintlig kanalisation nyttjas, skall arbetet med nya ledningar utföras så att det ej påverkar driften på befintlig anläggning. Dukt/Multidukt får inte förläggas på fasader. Ny kanalisation fästes mot underlaget med skruv och plugg. Metod att skjuta fast kanalisationen kan även accepteras. Dock skall denna metod godkännas av beställaren innan arbete påbörjas.

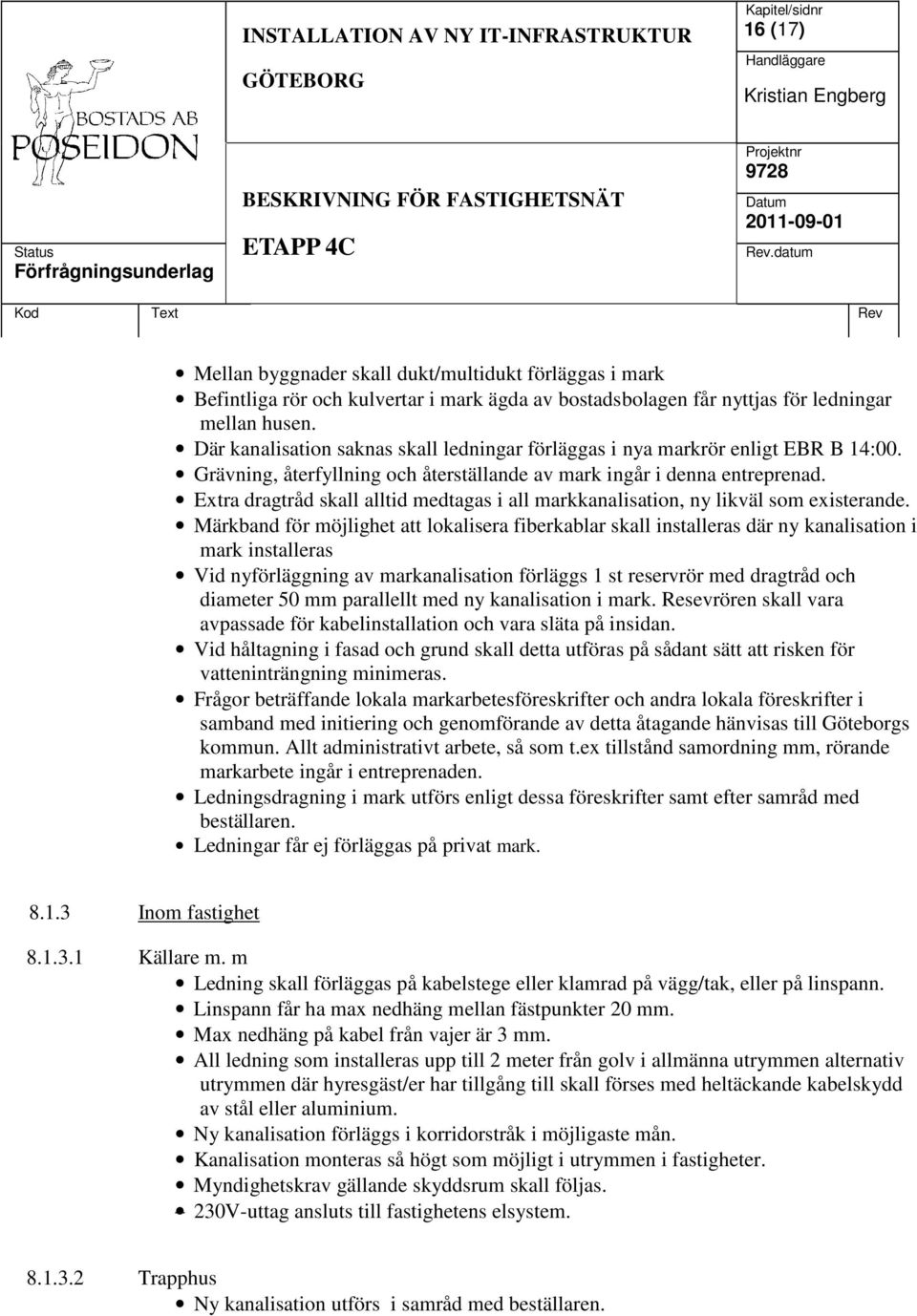

16 16 (17) Mellan byggnader skall dukt/multidukt förläggas i mark Befintliga rör och kulvertar i mark ägda av bostadsbolagen får nyttjas för ledningar mellan husen. Där kanalisation saknas skall ledningar förläggas i nya markrör enligt EBR B 14:00. Grävning, återfyllning och återställande av mark ingår i denna entreprenad. Extra dragtråd skall alltid medtagas i all markkanalisation, ny likväl som existerande. Märkband för möjlighet att lokalisera fiberkablar skall installeras där ny kanalisation i mark installeras Vid nyförläggning av markanalisation förläggs 1 st reservrör med dragtråd och diameter 50 mm parallellt med ny kanalisation i mark. Resevrören skall vara avpassade för kabelinstallation och vara släta på insidan. Vid håltagning i fasad och grund skall detta utföras på sådant sätt att risken för vatteninträngning minimeras. Frågor beträffande lokala markarbetesföreskrifter och andra lokala föreskrifter i samband med initiering och genomförande av detta åtagande hänvisas till Göteborgs kommun. Allt administrativt arbete, så som t.ex tillstånd samordning mm, rörande markarbete ingår i entreprenaden. Ledningsdragning i mark utförs enligt dessa föreskrifter samt efter samråd med beställaren. Ledningar får ej förläggas på privat mark Inom fastighet Källare m. m Ledning skall förläggas på kabelstege eller klamrad på vägg/tak, eller på linspann. Linspann får ha max nedhäng mellan fästpunkter 20 mm. Max nedhäng på kabel från vajer är 3 mm. All ledning som installeras upp till 2 meter från golv i allmänna utrymmen alternativ utrymmen där hyresgäst/er har tillgång till skall förses med heltäckande kabelskydd av stål eller aluminium. Ny kanalisation förläggs i korridorstråk i möjligaste mån. Kanalisation monteras så högt som möjligt i utrymmen i fastigheter. Myndighetskrav gällande skyddsrum skall följas. 230V-uttag ansluts till fastighetens elsystem Trapphus Ny kanalisation utförs i samråd med beställaren.

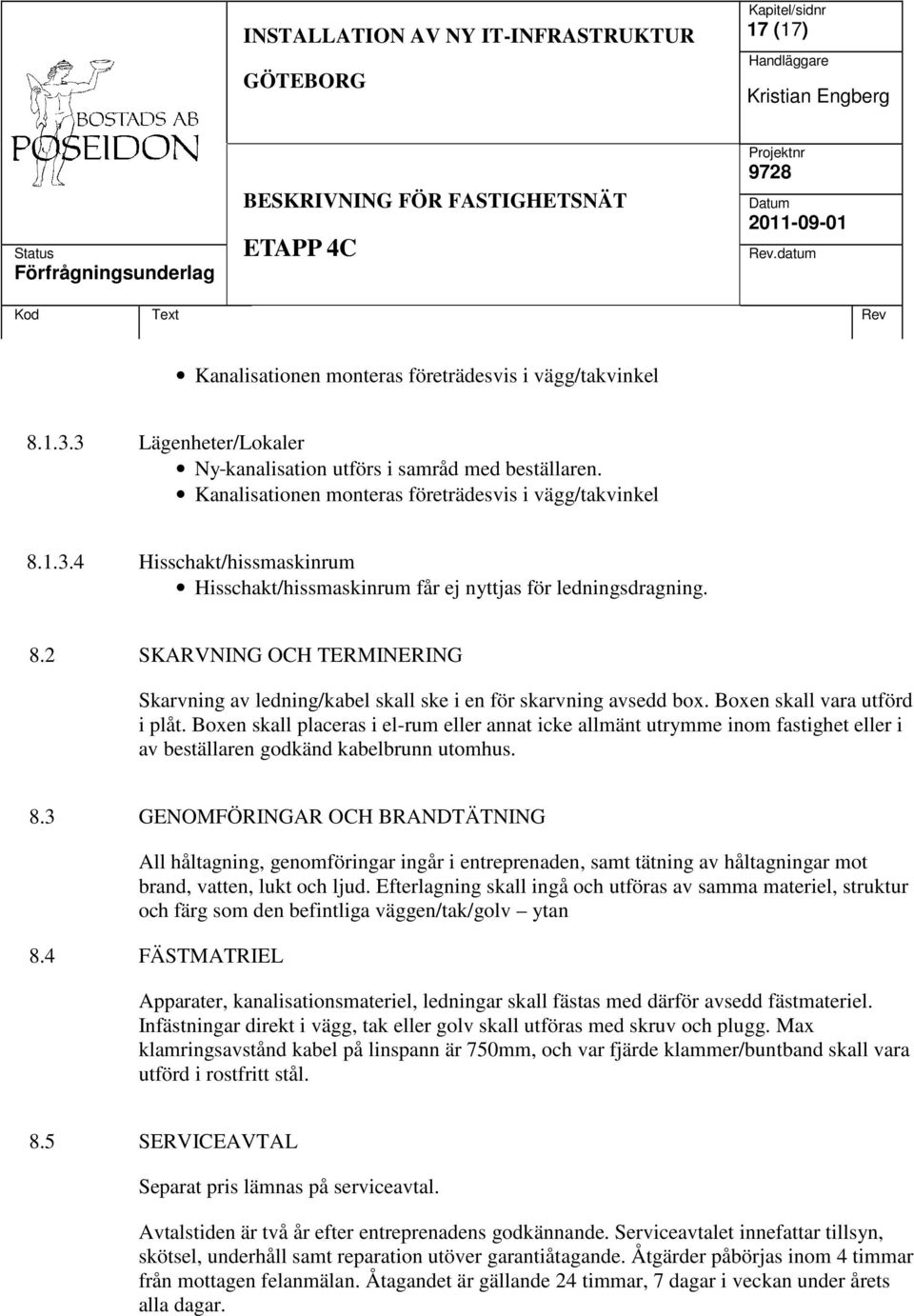

17 17 (17) Kanalisationen monteras företrädesvis i vägg/takvinkel Lägenheter/Lokaler Ny kanalisation utförs i samråd med beställaren. Kanalisationen monteras företrädesvis i vägg/takvinkel Hisschakt/hissmaskinrum Hisschakt/hissmaskinrum får ej nyttjas för ledningsdragning. 8.2 SKARVNING OCH TERMINERING Skarvning av ledning/kabel skall ske i en för skarvning avsedd box. Boxen skall vara utförd i plåt. Boxen skall placeras i el-rum eller annat icke allmänt utrymme inom fastighet eller i av beställaren godkänd kabelbrunn utomhus. 8.3 GENOMFÖRINGAR OCH BRANDTÄTNING All håltagning, genomföringar ingår i entreprenaden, samt tätning av håltagningar mot brand, vatten, lukt och ljud. Efterlagning skall ingå och utföras av samma materiel, struktur och färg som den befintliga väggen/tak/golv ytan 8.4 FÄSTMATRIEL Apparater, kanalisationsmateriel, ledningar skall fästas med därför avsedd fästmateriel. Infästningar direkt i vägg, tak eller golv skall utföras med skruv och plugg. Max klamringsavstånd kabel på linspann är 750mm, och var fjärde klammer/buntband skall vara utförd i rostfritt stål. 8.5 SERVICEAVTAL Separat pris lämnas på serviceavtal. Avtalstiden är två år efter entreprenadens godkännande. Serviceavtalet innefattar tillsyn, skötsel, underhåll samt reparation utöver garantiåtagande. Åtgärder påbörjas inom 4 timmar från mottagen felanmälan. Åtagandet är gällande 24 timmar, 7 dagar i veckan under årets alla dagar.
