1 KILLER XENO PRO SNABBSTARTSGUIDE MJUKVARUVERSION

2 Innehållet i detta dokument kan ändras utan förbehåll. Upphovsrätt 2009 Bigfoot Networks Inc. Eftertryck förbjudes. BIGFOOT NETWROKS, BIGFOOT NETWORKS logga, KILLER, Killer loggan och alla andra Bigfoot Networks produktnamn är varumärken och registrerade av Bigfoot Networks Inc. KILLER registrerad hos US Patent & Trademark Office. Alla andra varumärken tillhör deras respektive ägare. Rättigheterna till Dokumentationen kommer alltid att tillhöra Bigfoot Networks Inc. Windows är ett registrerat varumärke som tillhör Microsoft Corporation i USA och andra länder. P/N: B Publicerat juli

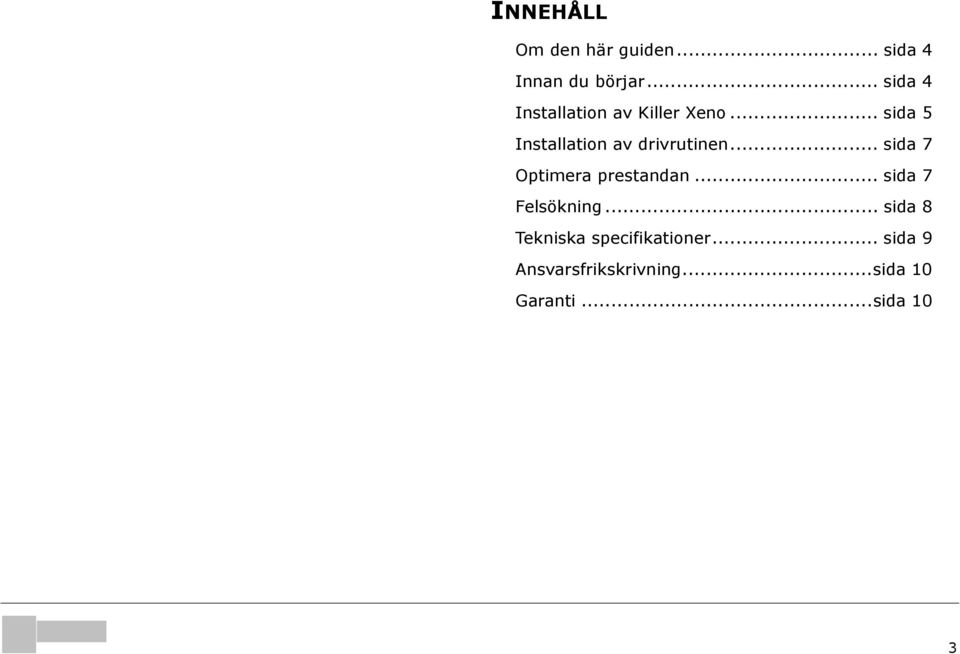

3 INNEHÅLL Om den här guiden... sida 4 Innan du börjar... sida 4 Installation av Killer Xeno... sida 5 Installation av drivrutinen... sida 7 Optimera prestandan... sida 7 Felsökning... sida 8 Tekniska specifikationer... sida 9 Ansvarsfrikskrivning...sida 10 Garanti...sida 10 3

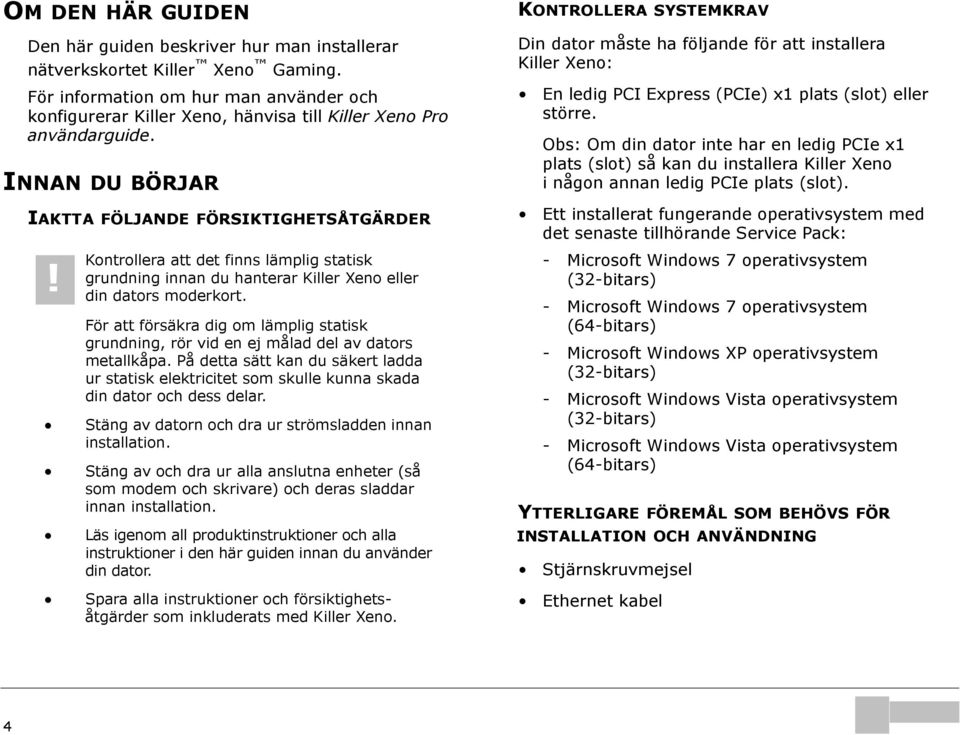

4 OM DEN HÄR GUIDEN Den här guiden beskriver hur man installerar nätverkskortet Killer Xeno Gaming. För information om hur man använder och konfigurerar Killer Xeno, hänvisa till Killer Xeno Pro användarguide. INNAN DU BÖRJAR IAKTTA FÖLJANDE FÖRSIKTIGHETSÅTGÄRDER! Kontrollera att det finns lämplig statisk grundning innan du hanterar Killer Xeno eller din dators moderkort. För att försäkra dig om lämplig statisk grundning, rör vid en ej målad del av dators metallkåpa. På detta sätt kan du säkert ladda ur statisk elektricitet som skulle kunna skada din dator och dess delar. Stäng av datorn och dra ur strömsladden innan installation. Stäng av och dra ur alla anslutna enheter (så som modem och skrivare) och deras sladdar innan installation. Läs igenom all produktinstruktioner och alla instruktioner i den här guiden innan du använder din dator. Spara alla instruktioner och försiktighetsåtgärder som inkluderats med Killer Xeno. KONTROLLERA SYSTEMKRAV Din dator måste ha följande för att installera Killer Xeno: En ledig PCI Express (PCIe) x1 plats (slot) eller större. Obs: Om din dator inte har en ledig PCIe x1 plats (slot) så kan du installera Killer Xeno i någon annan ledig PCIe plats (slot). Ett installerat fungerande operativsystem med det senaste tillhörande Service Pack: - Microsoft Windows 7 operativsystem (32-bitars) - Microsoft Windows 7 operativsystem (64-bitars) - Microsoft Windows XP operativsystem (32-bitars) - Microsoft Windows Vista operativsystem (32-bitars) - Microsoft Windows Vista operativsystem (64-bitars) YTTERLIGARE FÖREMÅL SOM BEHÖVS FÖR INSTALLATION OCH ANVÄNDNING Stjärnskruvmejsel Ethernet kabel 4

5 INSTALLATION AV KILLER XENO! Innan du start installationen, läs igenom och verkställ försiktighetsåtgärderna på sida Sätt försiktigt i Killer Xeno i den tomma PCIe platsen (slot). 1. Stäng av datorn och alla anslutna enheter. Dra ur alla strömsladdar. 2. Ta bort datorkåpan. 3. Hitta en ledig PCIe x1 plats (slot) på moderkortet. Om du inte har någon ledig PCIe x1 plats (slot), så kan du installera Killer Xeno i någon annan ledig PCIe plats (slot). Fråga din datortillverkar om du behöver hjälp med att identifiera PCIe platser (slots). 4. Använd en stjärnskruvmejsel för att ta bort kåpan som sitter över PCIe adapterplatsen. Försäkra dig om att du sparar skruven från kåpan till adapterplatsen. Denna skruv kommer du att behöva för att det installerade Killer Xeno ska sitta fast. 6. Tryck försiktigt rakt ned för att försäkra dig om att Killer Xeno sitter fast ordentligt. Försäkra dig om att alla piggar rör vid varandra. 5

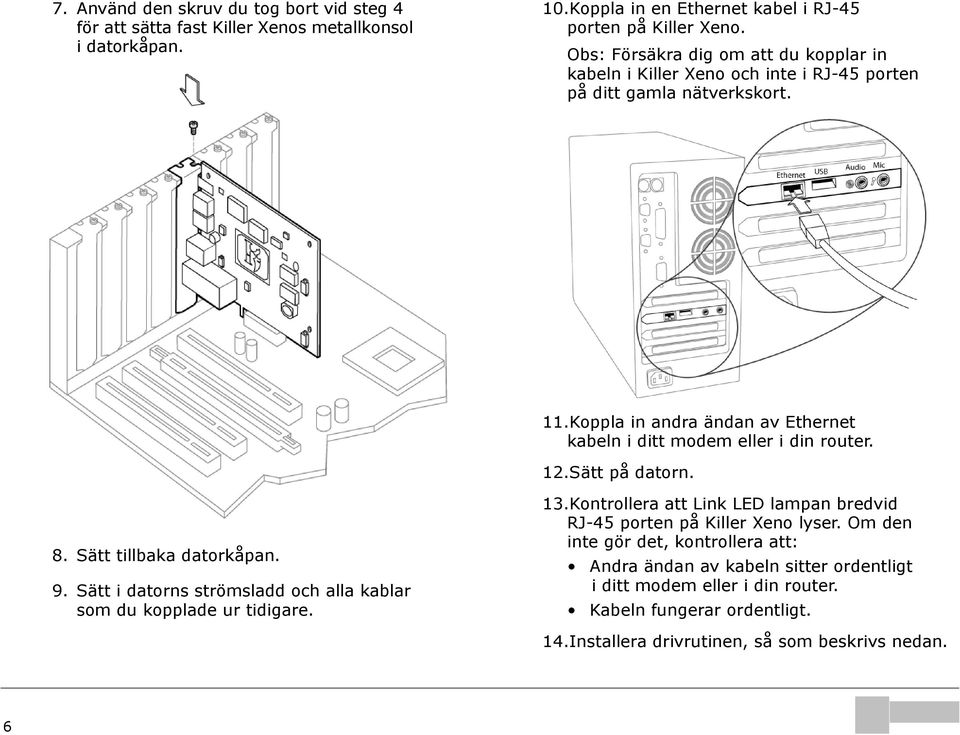

6 7. Använd den skruv du tog bort vid steg 4 för att sätta fast Killer Xenos metallkonsol i datorkåpan. 10.Koppla in en Ethernet kabel i RJ-45 porten på Killer Xeno. Obs: Försäkra dig om att du kopplar in kabeln i Killer Xeno och inte i RJ-45 porten på ditt gamla nätverkskort. 11.Koppla in andra ändan av Ethernet kabeln i ditt modem eller i din router. 12.Sätt på datorn. 8. Sätt tillbaka datorkåpan. 9. Sätt i datorns strömsladd och alla kablar som du kopplade ur tidigare. 13.Kontrollera att Link LED lampan bredvid RJ-45 porten på Killer Xeno lyser. Om den inte gör det, kontrollera att: Andra ändan av kabeln sitter ordentligt i ditt modem eller i din router. Kabeln fungerar ordentligt. 14.Installera drivrutinen, så som beskrivs nedan. 6

7 INSTALLATION AV DRIVRUTINEN 1. Sätt in Killer Xeno installations CD:n. 2. Utforska eller öppna CD-ROM:n och hitta drivrutinsinstallationsprogrammet för ditt operativsystem: Windows 7 32 Windows 7 64 Windows XP 32 Windows Vista 32 Windows Vista Dubbel klicka på drivrutinsinstallationsprogrammet för att starta installation. OPTIMERA PRESTANDAN Killer Xeno är optimerat för att motverka eftersläppning (lag) på din dator. Det förinställda inställningar innebär mindre eftersläppning (lag) och smidigare spel när det gäller många nätverksspel. Dessa effekter blir tydligast efter att intensiva sessioner med flera spelare, så som stora anfall eller strider med MMO- eller FPS-spel, har spelats upprepande gånger. Om du vill skräddarsy dina nätverksinställningar, hänvisa till Killer Xeno Pros användarguide för information om konfiguration. Guiden innehåller också rekommenderade inställningar för Killer Bandwidth Control och Killer Firewall. 4. Följ stegen på skärmen. 5. När du blir tillsagd, starta om datorn. 6. Läs Killer Xeno Pro användarguide för information om hur du använder mjukvaran som installeras med drivrutinen. 7

8 FELSÖKNING Nedan finns några vanliga installationsproblem och lösningar. För flera felsökningstips, hänvisa till Killer Xeno Pro användarguide eller gå till: Problem Kan inte ansluta till internet Killer Xeno LEDs fungerar inte, eller Killer Xeno hittas inte av din dator Andra nätverkskort fungerar inte Problem med Killer Xeno drivrutin Lösning Kontrollera att din nätverkskabel är insatt i Ethernet porten på Killer Xeno och att Link LED lampan lyser. Obs: Killer Xeno sänder inte data till andra nätverksportar eller till USB portar. Om Link LED lampan inte lyser, kontrollera att andra änden av kabeln är ordentligt isatt i ditt modem eller din router och att kabeln fungerar som den ska. Stäng av datorn och ta först ut och sätt sedan i Killer Xeno:n igen i PCIe platsen (slot). Försäkra dig om att Killer Xeno är helt inne i platsen (slot) och ordentligt fastsatt i datorkåpan. Om du flyttar Killer Xeno till en annan PCIe plats (slot) så måste du installera om drivrutinen. Om du vill använda två nätverkskort i samma dator, kanske du måste ändra till LLR App Mode. Hänvisa till Killer Xeno Pro användarguide för instruktioner. Obs: När LLR Game Mode är aktiverat rekommenderas det att du avaktiverar andra installerade nätverkskort. Försäkra dig om att du använder rätt Killer Xeno mjukvaruversion för ditt operativsystem. Kontrollera mjukvaruversionen under Nedladdningar (Downloads) på Bigfoot Networks hemsida: Observera att Windows 2000 och äldre inte stöds. 8

9 TEKNISKA SPECIFIKATIONER Snabbhet 10/100/1000 Mbps El Krav för strömtillförsel Network Processing Unit Minne Anslutning Portar Max 10W, Typisk 3W 400 Mhz 128 MB DDR PC MHz PCIe RJ-45, USB 2.0, 3,5 mm Audio input and output Storlek 4 x 4.5 x cm x 9,8 cm x 1,5 cm Vikt Operativsystem Certifiering/Anpassad Microsoft Certifiering IEEE anpassad Reglerad Tillhandahållen mjukvara och drivrutiner 115 g Microsoft Windows 7 operativsystem 32-bitars (senaste Service Pack) Microsoft Windows 7 operativsystem 64-bitars (senaste Service Pack) Microsoft Windows XP operativsystem 32 bitars (senaste Service Pack) Microsoft Windows Vista operativsystem 32 bitars (senaste Service Pack) Microsoft Windows Vista operativsystem 64-bitars (senaste Service Pack) WHQL för Windows 7, Windows XP, och Windows Vista 802.3, 802.3u, 802.3x, 802.3z FCC Klass B (CFR 47, Part 15, Subpart B) CE RoHS anpassad Xeno drivrutiner innehåller: Integrated Killer Hardware Bandwidth Control Xeno Config Xeno Voice Chat 9

10 ANSVARSFRIKSKRIVNING BIGFOOT NETWORKS INC. ANSVARSFRISKRIVNING Följande dokumentation ("Dokumentation") har skrivits för att assistera dig när du använder den medföljande Bigfoot Networks Inc. Produkter ("Bigfoot Produkter"). Dina rättigheter gällande användningen av Dokumentationen är framlagda i användaravtalet du har ingått med Bigfoot Networks Inc. ("Bigfoot Networks") i samband med ditt användande av Bigfoot Produkterna. På grund av Bigfoot Produkternas natur så förbehåller Bigfoot Networks sig rättigheten att ändra Dokumentationen vid behov utan tidigare tillkännagivande. Du kan erhålla sådan ändrad Dokumentation genom att ladda ner filer från Bigfoot Networks hemsida: Sådana ändringar kommer att börja gälla när det publiceras på Bigfoot Networks hemsida och genom att fortsätta att använda Bigfoot Produkter efter sådana ändringar kommer du att anses ha accepterad ändringarna. DOKUMENTATIONEN TILLHANDAHÅLLS I BEFINTLIGT SKICK OCH ALLA GARANTIER, VILLKOR, REPRESENTATIONER ELLER FÖRSÄKRINGAR AV NÅGOT SLAG, UTTRYCKLIGA ELLER UNDERFÖRSTÅDDA, (INKLUSIVE, MEN INTE BEGRÄNSAT TILL GARANTIER OM SÄLJBARHET, MATERIALETS LÄMPLIGHET FÖR ETT SPECIFIKT ÄNDAMÅL, OAVBRUTEN ANVÄNDNING ELLER ATT ANVÄNDNING AV MATERIALET INTE INKRÄKTAR PÅ NÅGONS IMMATERIELLA RÄTTIGHETER) ÄR HÄRMED FÖRKASTADE. BASERAT PÅ DETTA DOKUMENT SKA BIGFOOT NETWORKS INTE HÅLLAS ANSVARIGA FÖR FÖLJDSKADA, INDIREKTSKADA, STRAFFSKADESTÅND, SÄRSKILDSKADA ELLER TILLFÄLLIGSKADA (INKLUSIVE, MED INTE BEGRÄNSAT TILL, ANSPRÅK GÄLLANDE FÖRLUST AV PROFIT, INVESTERING, FÖRLUST AV ANVÄNDNING AV BIGFOOT PRODUKTER), OBERONDE AV OM DET SKULLE KUNNA HA FÖRUTSETTS ELLER INTE, SOM UPPSTÅR GENOM ATT UTTALAND ELLER UNDERFÖRSTÅDD GARANTIÖVERNSKOMMELSE ÖVERTRÄDDS, ÖVERTRÄDELSE AV AVTAL, FELAKTIG REPRESENTA- TION, VÅRDLÖSHET ELLER ANNAT. DENNA SEKTION SKA GÄLLA HELT UT ÄVEN OM NÅGON KORRIGERING SOM TILLHANDAHÅLLS HÄREFTER AV EN DOMSTOL MED DOMSRÄTTA ELLER FÖRLIKNINGSMAN ANSES HA MISSLYCKATS MED DESS GRUNDLÄGGANDE SYFTE. VILLKOREN I DENNA SEKTION REFLEKTERAR FÖRDELNINGEN AV RISK AVTALAD MELLAN DIG OCH BIGFOOT. Namnet och varumärket Bigfoot Networks och andra ägare av varumärken häri får inte användas för annonsering eller reklam utan tidigare specifikt skrivet tillstånd från ägarna av sådana varumärken. Rättigheterna till Dokumentationen kommer alltid att tillhöra Bigfoot Networks. Upphovsrätt 2009 Bigfoot Networks Inc. Eftertryck förbjudes. BIGFOOT NETWROKS, BIGFOOT NETWORKS logga, KILLER, Killer loggan och alla andra Bigfoot Networks produktnamn är varumärken och registrerade av Bigfoot Networks Inc. KILLER registrerad hos US Patent & Trademark Office. Alla andra varumärken tillhör deras respektive ägare. GARANTI För aktuell garantiinformation, hänvisa till: 10
