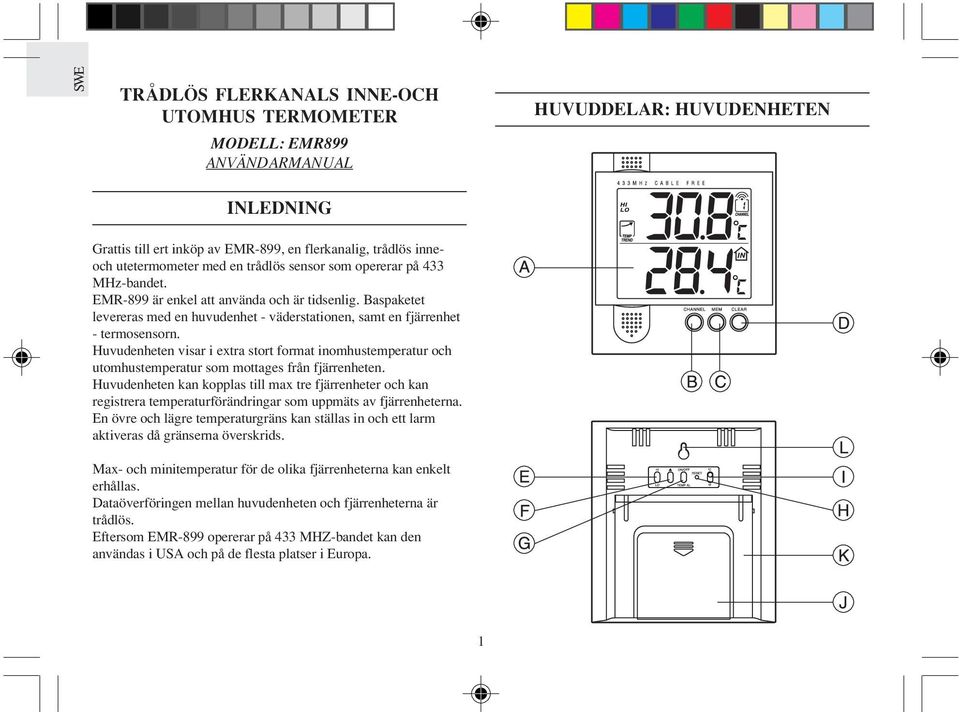

1 TRÅDLÖS FLERKANALS INNE-OCH UTOMHUS TERMOMETER MODELL: EMR899 ANVÄNDARMANUAL HUVUDDELAR: HUVUDENHETEN INLEDNING Grattis till ert inköp av EMR-899, en flerkanalig, trådlös inneoch utetermometer med en trådlös sensor som opererar på 433 MHz-bandet. EMR-899 är enkel att använda och är tidsenlig. Baspaketet levereras med en huvudenhet - väderstationen, samt en fjärrenhet - termosensorn. Huvudenheten visar i extra stort format inomhustemperatur och utomhustemperatur som mottages från fjärrenheten. Huvudenheten kan kopplas till max tre fjärrenheter och kan registrera temperaturförändringar som uppmäts av fjärrenheterna. En övre och lägre temperaturgräns kan ställas in och ett larm aktiveras då gränserna överskrids. Max- och minitemperatur för de olika fjärrenheterna kan enkelt erhållas. Dataöverföringen mellan huvudenheten och fjärrenheterna är trådlös. Eftersom EMR-899 opererar på 433 MHZ-bandet kan den användas i USA och på de flesta platser i Europa. 1

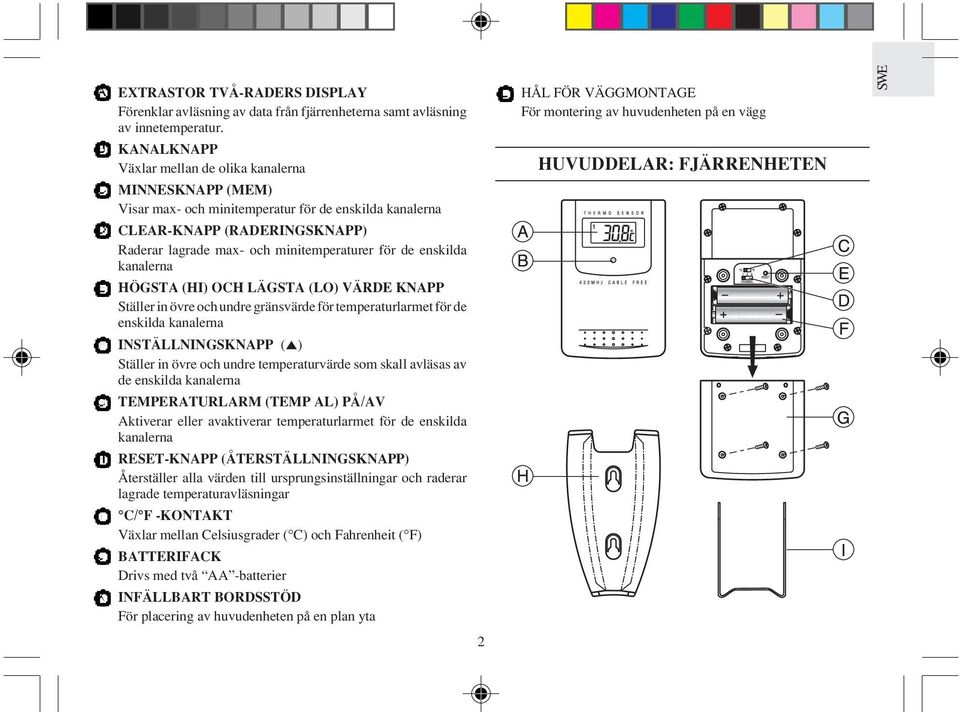

2 EXTRASTOR TVÅ-RADERS DISPLAY Förenklar avläsning av data från fjärrenheterna samt avläsning av innetemperatur. KANALKNAPP Växlar mellan de olika kanalerna MINNESKNAPP (MEM) Visar max- och minitemperatur för de enskilda kanalerna CLEAR-KNAPP (RADERINGSKNAPP) Raderar lagrade max- och minitemperaturer för de enskilda kanalerna HÖGSTA (HI) OCH LÄGSTA (LO) VÄRDE KNAPP Ställer in övre och undre gränsvärde för temperaturlarmet för de enskilda kanalerna INSTÄLLNINGSKNAPP (5) Ställer in övre och undre temperaturvärde som skall avläsas av de enskilda kanalerna TEMPERATURLARM (TEMP AL) PÅ/AV Aktiverar eller avaktiverar temperaturlarmet för de enskilda kanalerna RESET-KNAPP (ÅTERSTÄLLNINGSKNAPP) Återställer alla värden till ursprungsinställningar och raderar lagrade temperaturavläsningar C/ F -KONTAKT Växlar mellan Celsiusgrader ( C) och Fahrenheit ( F) BATTERIFACK Drivs med två AA -batterier INFÄLLBART BORDSSTÖD För placering av huvudenheten på en plan yta 2 HÅL FÖR VÄGGMONTAGE För montering av huvudenheten på en vägg HUVUDDELAR: FJÄRRENHETEN SWE

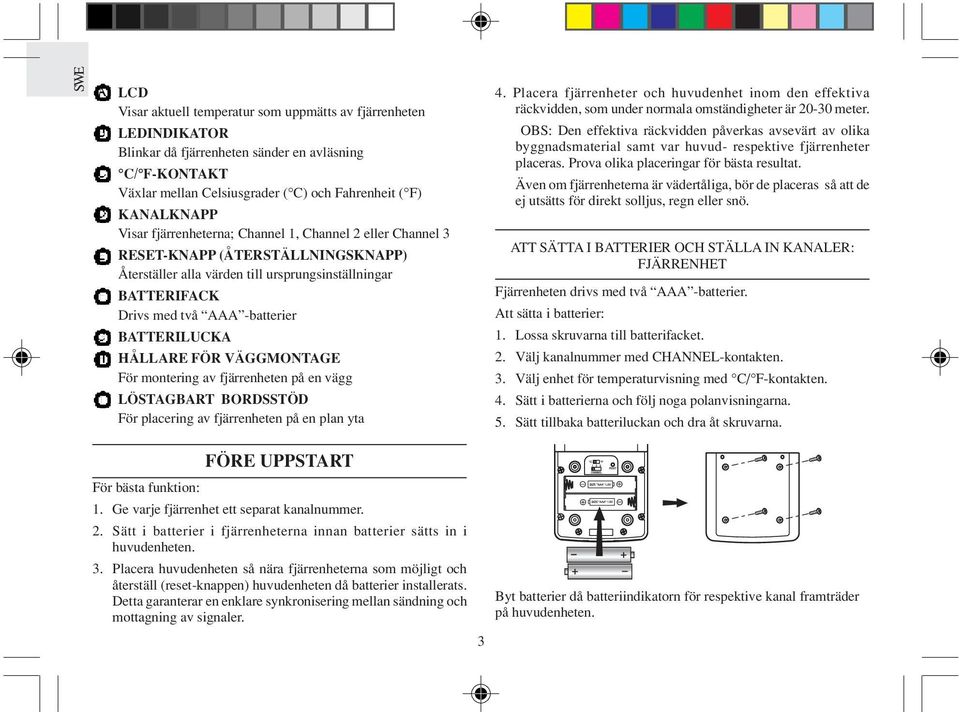

3 LCD Visar aktuell temperatur som uppmätts av fjärrenheten LEDINDIKATOR Blinkar då fjärrenheten sänder en avläsning C/ F-KONTAKT Växlar mellan Celsiusgrader ( C) och Fahrenheit ( F) KANALKNAPP Visar fjärrenheterna; Channel 1, Channel 2 eller Channel 3 RESET-KNAPP (ÅTERSTÄLLNINGSKNAPP) Återställer alla värden till ursprungsinställningar BATTERIFACK Drivs med två AAA -batterier BATTERILUCKA HÅLLARE FÖR VÄGGMONTAGE För montering av fjärrenheten på en vägg LÖSTAGBART BORDSSTÖD För placering av fjärrenheten på en plan yta 4. Placera fjärrenheter och huvudenhet inom den effektiva räckvidden, som under normala omständigheter är meter. OBS: Den effektiva räckvidden påverkas avsevärt av olika byggnadsmaterial samt var huvud- respektive fjärrenheter placeras. Prova olika placeringar för bästa resultat. Även om fjärrenheterna är vädertåliga, bör de placeras så att de ej utsätts för direkt solljus, regn eller snö. ATT SÄTTA I BATTERIER OCH STÄLLA IN KANALER: FJÄRRENHET Fjärrenheten drivs med två AAA -batterier. Att sätta i batterier: 1. Lossa skruvarna till batterifacket. 2. Välj kanalnummer med CHANNEL-kontakten. 3. Välj enhet för temperaturvisning med C/ F-kontakten. 4. Sätt i batterierna och följ noga polanvisningarna. 5. Sätt tillbaka batteriluckan och dra åt skruvarna. FÖRE UPPSTART För bästa funktion: 1. Ge varje fjärrenhet ett separat kanalnummer. 2. Sätt i batterier i fjärrenheterna innan batterier sätts in i huvudenheten. 3. Placera huvudenheten så nära fjärrenheterna som möjligt och återställ (reset-knappen) huvudenheten då batterier installerats. Detta garanterar en enklare synkronisering mellan sändning och mottagning av signaler. 3 Byt batterier då batteriindikatorn för respektive kanal framträder på huvudenheten.

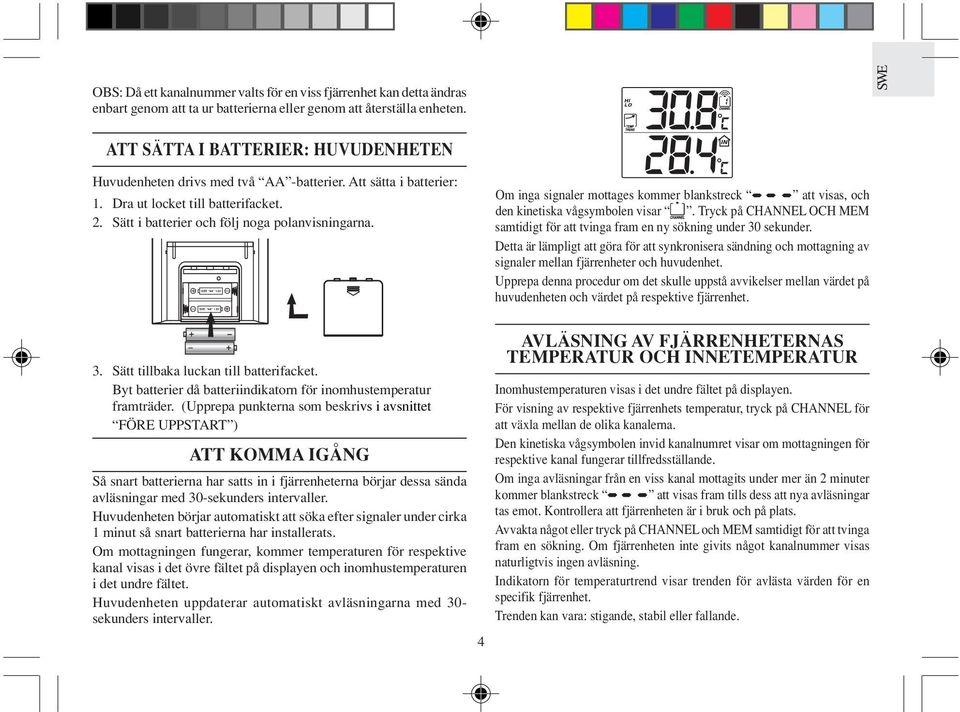

4 OBS: Då ett kanalnummer valts för en viss fjärrenhet kan detta ändras enbart genom att ta ur batterierna eller genom att återställa enheten. SWE ATT SÄTTA I BATTERIER: HUVUDENHETEN Huvudenheten drivs med två AA -batterier. Att sätta i batterier: 1. Dra ut locket till batterifacket. 2. Sätt i batterier och följ noga polanvisningarna. Om inga signaler mottages kommer blankstreck att visas, och den kinetiska vågsymbolen visar. Tryck på CHANNEL OCH MEM samtidigt för att tvinga fram en ny sökning under 30 sekunder. Detta är lämpligt att göra för att synkronisera sändning och mottagning av signaler mellan fjärrenheter och huvudenhet. Upprepa denna procedur om det skulle uppstå avvikelser mellan värdet på huvudenheten och värdet på respektive fjärrenhet. 3. Sätt tillbaka luckan till batterifacket. Byt batterier då batteriindikatorn för inomhustemperatur framträder. (Upprepa punkterna som beskrivs i avsnittet FÖRE UPPSTART ) ATT KOMMA IGÅNG Så snart batterierna har satts in i fjärrenheterna börjar dessa sända avläsningar med 30-sekunders intervaller. Huvudenheten börjar automatiskt att söka efter signaler under cirka 1 minut så snart batterierna har installerats. Om mottagningen fungerar, kommer temperaturen för respektive kanal visas i det övre fältet på displayen och inomhustemperaturen i det undre fältet. Huvudenheten uppdaterar automatiskt avläsningarna med 30- sekunders intervaller. 4 AVLÄSNING AV FJÄRRENHETERNAS TEMPERATUR OCH INNETEMPERATUR Inomhustemperaturen visas i det undre fältet på displayen. För visning av respektive fjärrenhets temperatur, tryck på CHANNEL för att växla mellan de olika kanalerna. Den kinetiska vågsymbolen invid kanalnumret visar om mottagningen för respektive kanal fungerar tillfredsställande. Om inga avläsningar från en viss kanal mottagits under mer än 2 minuter kommer blankstreck att visas fram tills dess att nya avläsningar tas emot. Kontrollera att fjärrenheten är i bruk och på plats. Avvakta något eller tryck på CHANNEL och MEM samtidigt för att tvinga fram en sökning. Om fjärrenheten inte givits något kanalnummer visas naturligtvis ingen avläsning. Indikatorn för temperaturtrend visar trenden för avlästa värden för en specifik fjärrenhet. Trenden kan vara: stigande, stabil eller fallande.

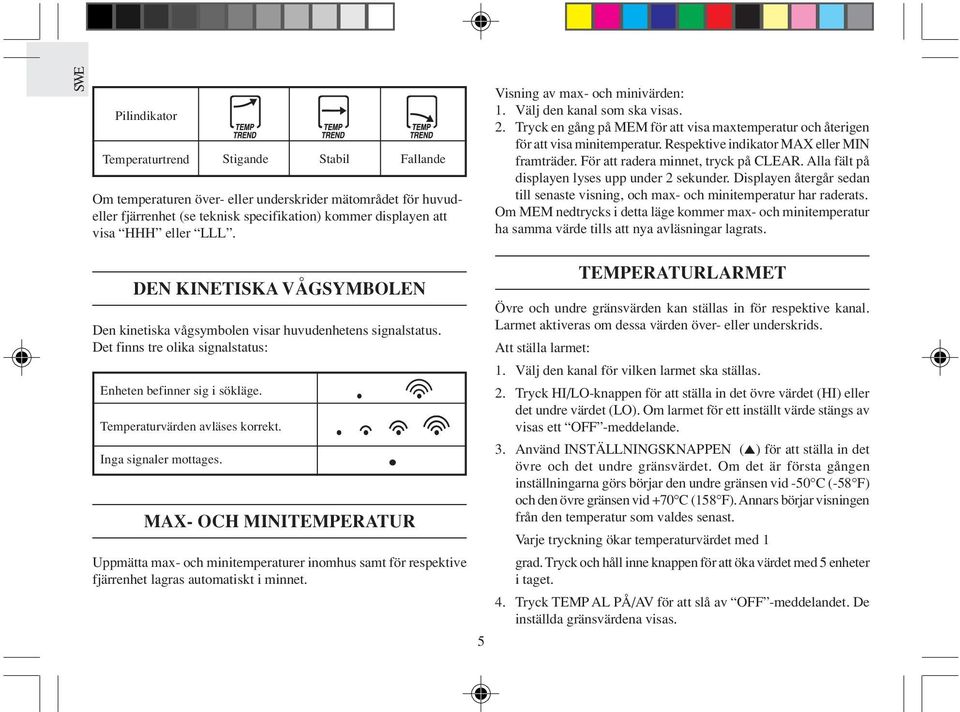

5 Pilindikator Temperaturtrend Stigande Stabil Fallande Om temperaturen över- eller underskrider mätområdet för huvudeller fjärrenhet (se teknisk specifikation) kommer displayen att visa HHH eller LLL. Visning av max- och minivärden: 1. Välj den kanal som ska visas. 2. Tryck en gång på MEM för att visa maxtemperatur och återigen för att visa minitemperatur. Respektive indikator MAX eller MIN framträder. För att radera minnet, tryck på CLEAR. Alla fält på displayen lyses upp under 2 sekunder. Displayen återgår sedan till senaste visning, och max- och minitemperatur har raderats. Om MEM nedtrycks i detta läge kommer max- och minitemperatur ha samma värde tills att nya avläsningar lagrats. DEN KINETISKA VÅGSYMBOLEN Den kinetiska vågsymbolen visar huvudenhetens signalstatus. Det finns tre olika signalstatus: Enheten befinner sig i sökläge. Temperaturvärden avläses korrekt. Inga signaler mottages. MAX- OCH MINITEMPERATUR Uppmätta max- och minitemperaturer inomhus samt för respektive fjärrenhet lagras automatiskt i minnet. 5 TEMPERATURLARMET Övre och undre gränsvärden kan ställas in för respektive kanal. Larmet aktiveras om dessa värden över- eller underskrids. Att ställa larmet: 1. Välj den kanal för vilken larmet ska ställas. 2. Tryck HI/LO-knappen för att ställa in det övre värdet (HI) eller det undre värdet (LO). Om larmet för ett inställt värde stängs av visas ett OFF -meddelande. 3. Använd INSTÄLLNINGSKNAPPEN (5) för att ställa in det övre och det undre gränsvärdet. Om det är första gången inställningarna görs börjar den undre gränsen vid -50 C (-58 F) och den övre gränsen vid +70 C (158 F). Annars börjar visningen från den temperatur som valdes senast. Varje tryckning ökar temperaturvärdet med 1 grad. Tryck och håll inne knappen för att öka värdet med 5 enheter i taget. 4. Tryck TEMP AL PÅ/AV för att slå av OFF -meddelandet. De inställda gränsvärdena visas.

6 5. Tryck på HI/LO-knappen för att ställa in ett annat gränsvärde eller för att återgå till normal display. Respektive indikatorer HI, LO eller båda två, kommer att lysas upp för att visa larmstatus. Då larmet ljuder blinkar displayen och växlar automatiskt till kanalen i fråga. Om larmet inte rörs ljuder detta under 1 minut. Tryck på valfri knapp för att slå av larmet tillfälligt. Larmet aktiveras återigen, om inställt gränsvärde överskrids. För att avaktivera ett larm, välj avsedd kanal och tryck TEMP AL PÅ/AV för att stänga av larmet. Om gränsvärden ställts in för fler än en kanal och dessa överskrids, aktiveras larmet och displayen växlar mellan kanalerna med 5-sekunders intervall. AVBRUTNA SIGNALER Om displayen utan uppenbar anledning inte visar något för en viss kanal, tryck CHANNEL och MEM samtidigt för att tvinga fram en sökning. Om detta misslyckas: 1. Kontrollera att fjärrenheten för aktuell kanal är på plats. 2. Kontrollera batterierna för både fjärr- och huvudenhet. Byt dessa om nödvändigt. OBS: Då temperaturen faller under fryspunkten, kommer batterierna i fjärrenheten, som är placerad utomhus, att frysa vilket ger lägre spänning och därmed minskad räckvidd. 3. Kontrollera att överföringssträckan är inom räckvidd och att denna är fri från hindrande föremål och störning. Korta avståndet om så erfordras. STÖRNING I ÖVERFÖRINGEN Signaler från andra hushållsapparater, såsom dörrklockor, huslarm och liknande kan störa överföringen och orsaka tillfälliga störningar. Detta är normalt och påverkar inte produktens funktion. Överföring och mottagning av temperaturavläsningar fortsätter så snart störningen upphör. CELSIUS ( C)OCH FAHRENHEIT ( F) Välj temperaturenhet genom C / F-kontakten. C för Celsius och F för Fahrenheit. OBS: Visningen av fjärrtemperaturen på huvudenheten bestäms av inställningen på huvudenheten. Vilken än enheten på fjärrenheten är, kommer den automatiskt att omvandlas till den enhet som valts för huvudenheten. BATTERIVARNING När batterierna behöver bytas framträder batteriindikatorn för respektive kanal. Batteriindikatorn för huvudenheten kommer att visas intill inomhustemperaturen, då batterinivån är låg. BORDSSTÖD ELLER VÄGGMONTAGE Huvudenheten har ett utfällbart bordsstöd för placering av enheten på en plan yta. Stället kan även fällas in helt om enheten ska hängas upp på vägg i det för ändamålet avsedda hålet på baksidan. SWE 6

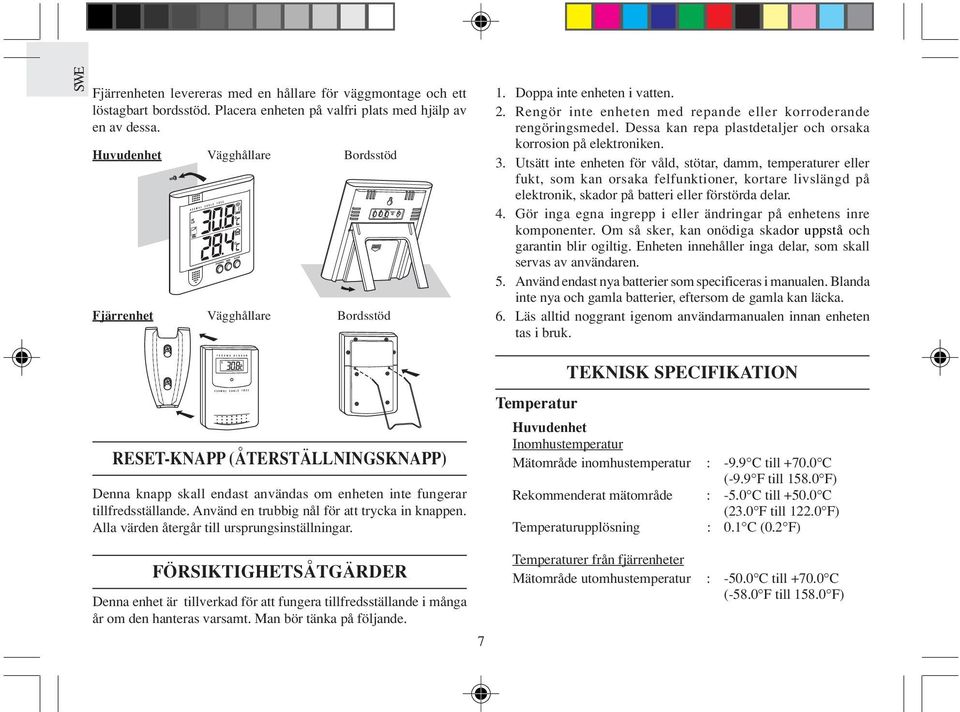

7 Fjärrenheten levereras med en hållare för väggmontage och ett löstagbart bordsstöd. Placera enheten på valfri plats med hjälp av en av dessa. Huvudenhet Vägghållare Bordsstöd Fjärrenhet Vägghållare Bordsstöd 1. Doppa inte enheten i vatten. 2. Rengör inte enheten med repande eller korroderande rengöringsmedel. Dessa kan repa plastdetaljer och orsaka korrosion på elektroniken. 3. Utsätt inte enheten för våld, stötar, damm, temperaturer eller fukt, som kan orsaka felfunktioner, kortare livslängd på elektronik, skador på batteri eller förstörda delar. 4. Gör inga egna ingrepp i eller ändringar på enhetens inre komponenter. Om så sker, kan onödiga skador uppstå och garantin blir ogiltig. Enheten innehåller inga delar, som skall servas av användaren. 5. Använd endast nya batterier som specificeras i manualen. Blanda inte nya och gamla batterier, eftersom de gamla kan läcka. 6. Läs alltid noggrant igenom användarmanualen innan enheten tas i bruk. RESET-KNAPP (ÅTERSTÄLLNINGSKNAPP) Denna knapp skall endast användas om enheten inte fungerar tillfredsställande. Använd en trubbig nål för att trycka in knappen. Alla värden återgår till ursprungsinställningar. FÖRSIKTIGHETSÅTGÄRDER Denna enhet är tillverkad för att fungera tillfredsställande i många år om den hanteras varsamt. Man bör tänka på följande. 7 TEKNISK SPECIFIKATION Temperatur Huvudenhet Inomhustemperatur Mätområde inomhustemperatur : -9.9 C till C (-9.9 F till F) Rekommenderat mätområde : -5.0 C till C (23.0 F till F) Temperaturupplösning : 0.1 C (0.2 F) Temperaturer från fjärrenheter Mätområde utomhustemperatur : C till C (-58.0 F till F)

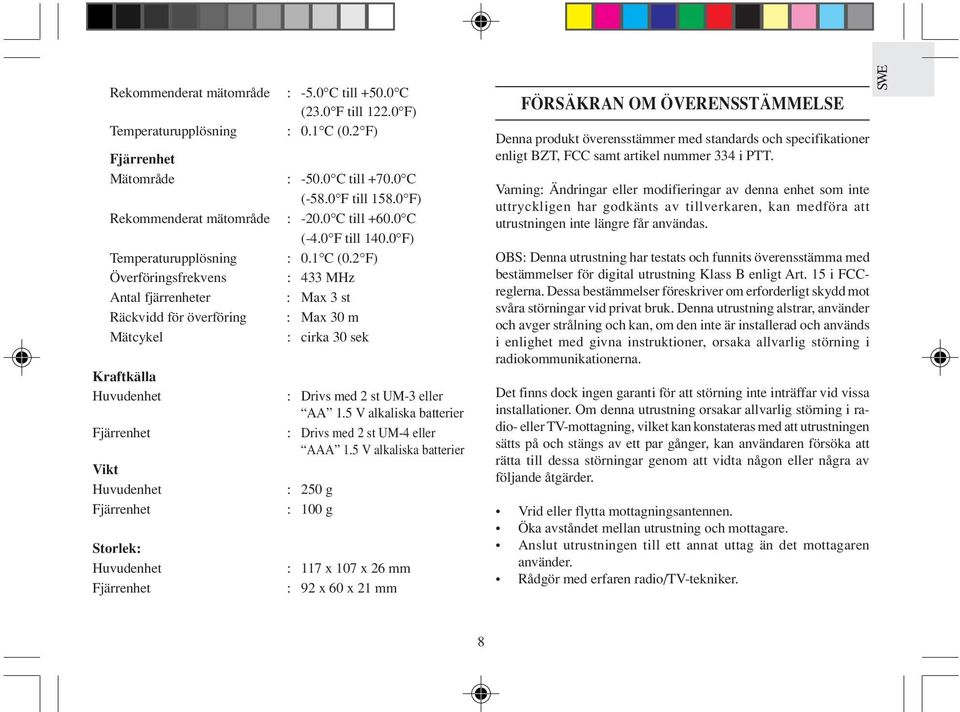

8 Rekommenderat mätområde Temperaturupplösning Fjärrenhet Mätområde Rekommenderat mätområde Temperaturupplösning Överföringsfrekvens Antal fjärrenheter Räckvidd för överföring Mätcykel Kraftkälla Huvudenhet Fjärrenhet Vikt Huvudenhet Fjärrenhet Storlek: Huvudenhet Fjärrenhet : -5.0 C till C (23.0 F till F) : 0.1 C (0.2 F) : C till C (-58.0 F till F) : C till C (-4.0 F till F) : 0.1 C (0.2 F) : 433 MHz : Max 3 st : Max 30 m : cirka 30 sek : Drivs med 2 st UM-3 eller AA 1.5 V alkaliska batterier : Drivs med 2 st UM-4 eller AAA 1.5 V alkaliska batterier : 250 g : 100 g : 117 x 107 x 26 mm : 92 x 60 x 21 mm FÖRSÄKRAN OM ÖVERENSSTÄMMELSE Denna produkt överensstämmer med standards och specifikationer enligt BZT, FCC samt artikel nummer 334 i PTT. Varning: Ändringar eller modifieringar av denna enhet som inte uttryckligen har godkänts av tillverkaren, kan medföra att utrustningen inte längre får användas. OBS: Denna utrustning har testats och funnits överensstämma med bestämmelser för digital utrustning Klass B enligt Art. 15 i FCCreglerna. Dessa bestämmelser föreskriver om erforderligt skydd mot svåra störningar vid privat bruk. Denna utrustning alstrar, använder och avger strålning och kan, om den inte är installerad och används i enlighet med givna instruktioner, orsaka allvarlig störning i radiokommunikationerna. Det finns dock ingen garanti för att störning inte inträffar vid vissa installationer. Om denna utrustning orsakar allvarlig störning i radio- eller TV-mottagning, vilket kan konstateras med att utrustningen sätts på och stängs av ett par gånger, kan användaren försöka att rätta till dessa störningar genom att vidta någon eller några av följande åtgärder. Vrid eller flytta mottagningsantennen. Öka avståndet mellan utrustning och mottagare. Anslut utrustningen till ett annat uttag än det mottagaren använder. Rådgör med erfaren radio/tv-tekniker. SWE 8

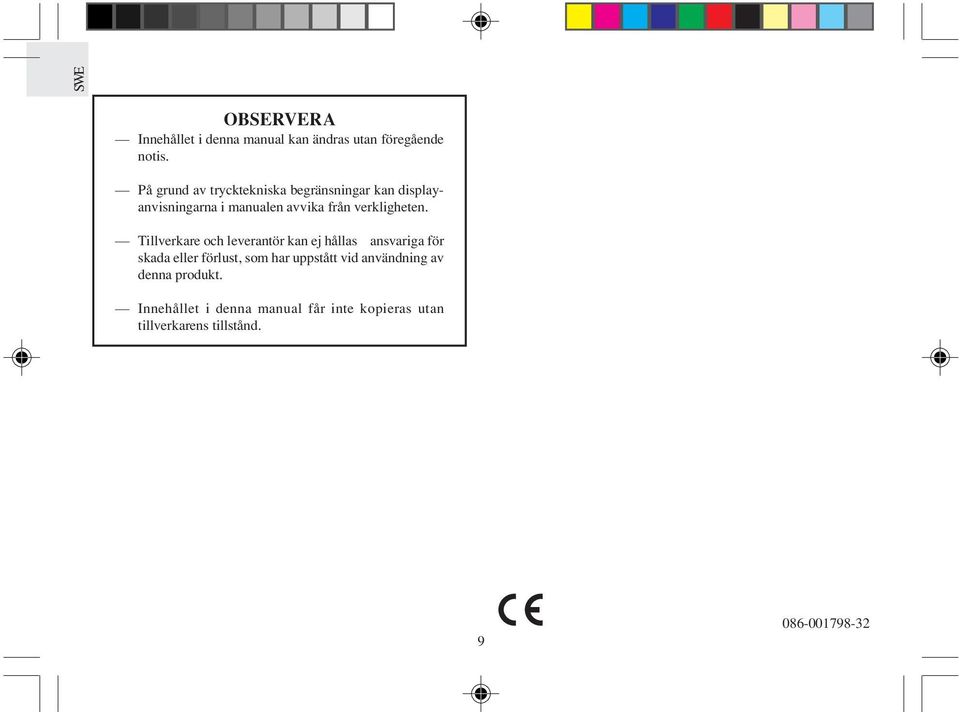

9 OBSERVERA Innehållet i denna manual kan ändras utan föregående notis. På grund av trycktekniska begränsningar kan displayanvisningarna i manualen avvika från verkligheten. Tillverkare och leverantör kan ej hållas ansvariga för skada eller förlust, som har uppstått vid användning av denna produkt. Innehållet i denna manual får inte kopieras utan tillverkarens tillstånd
