S 25 T S 25 T. Tillbehör. Borrhuvud. Växellåda. Borrspindel. Motor. Bord. Pelare. Säkerhet

Transkript

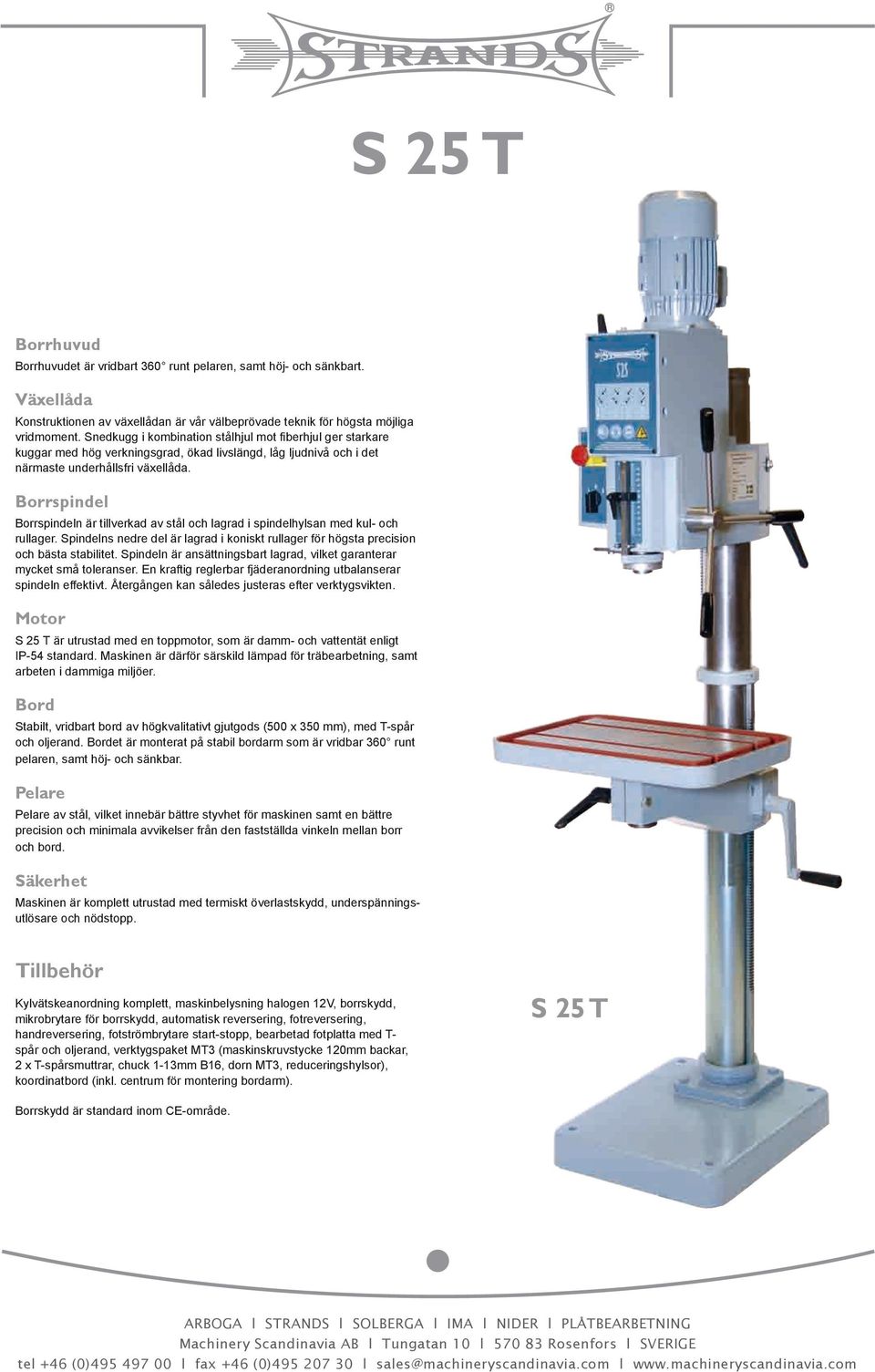

1 S 25 T Borrhuvud Borrhuvudet är vridbart 360 runt pelaren, samt höj- och sänkbart. Växellåda Konstruktionen av växellådan är vår välbeprövade teknik för högsta möjliga vridmoment. Snedkugg i kombination stålhjul mot fiberhjul ger starkare kuggar med hög verkningsgrad, ökad livslängd, låg ljudnivå och i det närmaste underhållsfri växellåda. Borrspindel Borrspindeln är tillverkad av stål och lagrad i spindelhylsan med kul- och rullager. Spindelns nedre del är lagrad i koniskt rullager för högsta precision och bästa stabilitet. Spindeln är ansättningsbart lagrad, vilket garanterar mycket små toleranser. En kraftig reglerbar fjäderanordning utbalanserar spindeln effektivt. Återgången kan således justeras efter verktygsvikten. Motor S 25 T är utrustad med en toppmotor, som är damm- och vattentät enligt IP-54 standard. Maskinen är därför särskild lämpad för träbearbetning, samt arbeten i dammiga miljöer. Bord Stabilt, vridbart bord av högkvalitativt gjutgods (500 x 350 mm), med T-spår och oljerand. Bordet är monterat på stabil bordarm som är vridbar 360 runt pelaren, samt höj- och sänkbar. Pelare Pelare av stål, vilket innebär bättre styvhet för maskinen samt en bättre precision och minimala avvikelser från den fastställda vinkeln mellan borr och bord. Säkerhet Maskinen är komplett utrustad med termiskt överlastskydd, underspänningsutlösare och nödstopp. Tillbehör Kylvätskeanordning komplett, maskinbelysning halogen 12V, borrskydd, mikrobrytare för borrskydd, automatisk reversering, fotreversering, handreversering, fotströmbrytare start-stopp, bearbetad fotplatta med T- spår och oljerand, verktygspaket MT3 (maskinskruvstycke 120mm backar, 2 x T-spårsmuttrar, chuck 1-13mm B16, dorn MT3, reduceringshylsor), koordinatbord (inkl. centrum för montering bordarm). S 25 T Borrskydd är standard inom CE-område. ARBOGA l STRANDS l SOLBERGA l IMA l NIDER l PLÅTBEARBETNING Machinery Scandinavia AB l Tungatan 10 l Rosenfors l SVERIGE

2 Tekniska data - S 25 T Borrkapacitet (stål / gjutgods) Ø 25 / 28 mm Borrdjup 135 mm Gängkapacitet (stål / gjutgods) M 16 / M 20 Morsekona MK / MT 3 Motoreffekt (50 Hz) 0,75 kw / 0,95 kw Motoreffekt (60 Hz) 0,75 kw / 0,95 kw Spindelhastighet (50 Hz) Spindelhastighet (60 Hz) Matningshastighet mm (inch) 0,10 (0,004) - 0,15 (0,006) - 0,33 (0,0132) Bordstorlek 500 x 350 mm Nettovikt S 25 T 180 kg S 25 T finns också som bänkmodell. max Ø Ø 100 max 1268, min 1070 max 915, min 0 max M - Matning M - Feed M - Vorschub 500 Machinery Scandinavia AB Rosenfors, Sverige tel +46 (0) , fax +46 (0) Epost: sales@machineryscandinavia.com URL:

3 S 25 T Borrhuvud Borrhuvudet är vridbart 360 runt pelaren, samt höj- och sänkbart. Växellåda Konstruktionen av växellådan är vår välbeprövade teknik för högsta möjliga vridmoment. Snedkugg i kombination stålhjul mot fiberhjul ger starkare kuggar med hög verkningsgrad, ökad livslängd, låg ljudnivå och i det närmaste underhållsfri växellåda. Borrspindel Borrspindeln är tillverkad av stål och lagrad i spindelhylsan med kul- och rullager. Spindelns nedre del är lagrad i koniskt rullager för högsta precision och bästa stabilitet. Spindeln är ansättningsbart lagrad, vilket garanterar mycket små toleranser. En kraftig reglerbar fjäderanordning utbalanserar spindeln effektivt. Återgången kan således justeras efter verktygsvikten. Motor S 25 T är utrustad med en toppmotor, som är damm- och vattentät enligt IP-54 standard. Maskinen är därför särskild lämpad för träbearbetning, samt arbeten i dammiga miljöer. Bord Stabilt, vridbart bord av högkvalitativt gjutgods (500 x 350 mm), med T-spår och oljerand. Bordet är monterat på stabil bordarm som är vridbar 360 runt pelaren, samt höj- och sänkbar. Pelare Pelare av stål, vilket innebär bättre styvhet för maskinen samt en bättre precision och minimala avvikelser från den fastställda vinkeln mellan borr och bord. Säkerhet Maskinen är komplett utrustad med termiskt överlastskydd, underspänningsutlösare och nödstopp. Tillbehör Kylvätskeanordning komplett, maskinbelysning halogen 12V, borrskydd, mikrobrytare för borrskydd, automatisk reversering, fotreversering, handreversering, fotströmbrytare start-stopp, bearbetad fotplatta med T- spår och oljerand, verktygspaket MT3 (maskinskruvstycke 120mm backar, 2 x T-spårsmuttrar, chuck 1-13mm B16, dorn MT3, reduceringshylsor), koordinatbord (inkl. centrum för montering bordarm). S 25 T Borrskydd är standard inom CE-område. ARBOGA l STRANDS l SOLBERGA l IMA l NIDER l PLÅTBEARBETNING Machinery Scandinavia AB l Tungatan 10 l Rosenfors l SVERIGE

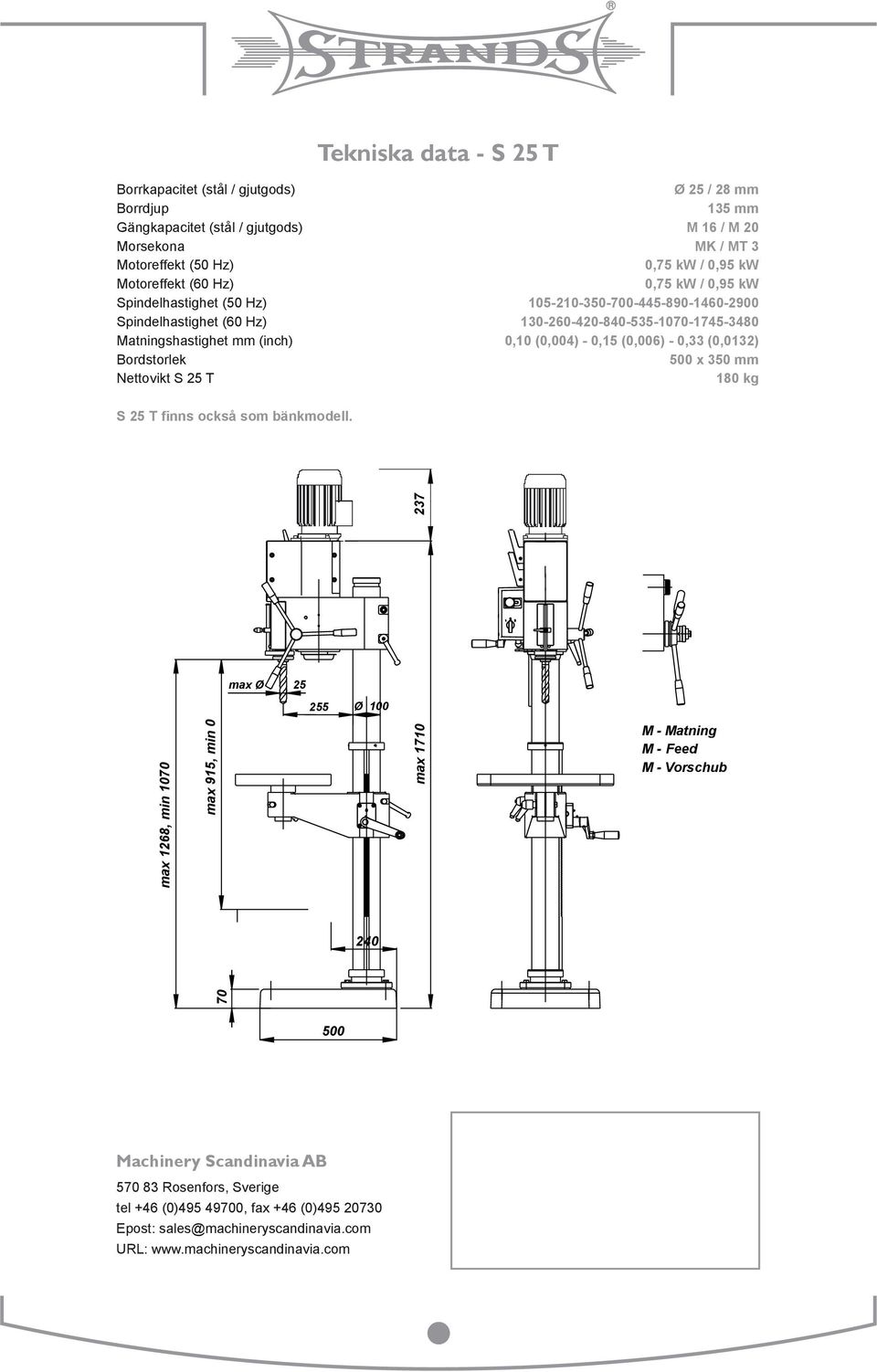

4 Tekniska data - S 25 T Borrkapacitet (stål / gjutgods) Ø 25 / 28 mm Borrdjup 135 mm Gängkapacitet (stål / gjutgods) M 16 / M 20 Morsekona MK / MT 3 Motoreffekt (50 Hz) 0,75 kw / 0,95 kw Motoreffekt (60 Hz) 0,75 kw / 0,95 kw Spindelhastighet (50 Hz) Spindelhastighet (60 Hz) Matningshastighet mm (inch) 0,10 (0,004) - 0,15 (0,006) - 0,33 (0,0132) Bordstorlek 500 x 350 mm Nettovikt S 25 T 180 kg S 25 T finns också som bänkmodell. max Ø Ø 100 max 1268, min 1070 max 915, min 0 max M - Matning M - Feed M - Vorschub 500 Machinery Scandinavia AB Rosenfors, Sverige tel +46 (0) , fax +46 (0) Epost: sales@machineryscandinavia.com URL:

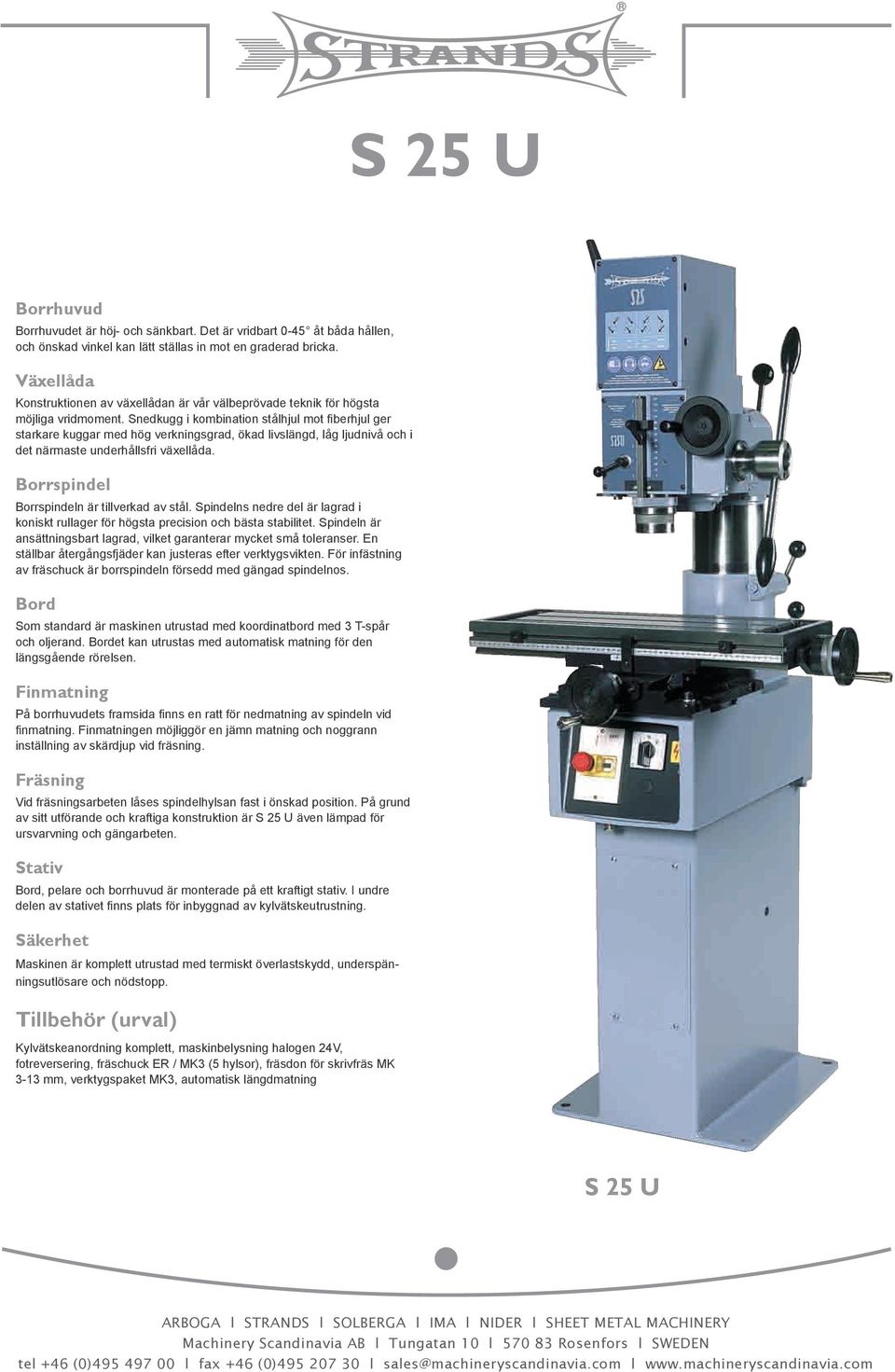

5 S 25 U Borrhuvud Borrhuvudet är höj- och sänkbart. Det är vridbart 0-45 åt båda hållen, och önskad vinkel kan lätt ställas in mot en graderad bricka. Växellåda Konstruktionen av växellådan är vår välbeprövade teknik för högsta möjliga vridmoment. Snedkugg i kombination stålhjul mot fiberhjul ger starkare kuggar med hög verkningsgrad, ökad livslängd, låg ljudnivå och i det närmaste underhållsfri växellåda. Borrspindel Borrspindeln är tillverkad av stål. Spindelns nedre del är lagrad i koniskt rullager för högsta precision och bästa stabilitet. Spindeln är ansättningsbart lagrad, vilket garanterar mycket små toleranser. En ställbar återgångsfjäder kan justeras efter verktygsvikten. För infästning av fräschuck är borrspindeln försedd med gängad spindelnos. Bord Som standard är maskinen utrustad med koordinatbord med 3 T-spår och oljerand. Bordet kan utrustas med automatisk matning för den längsgående rörelsen. Finmatning På borrhuvudets framsida finns en ratt för nedmatning av spindeln vid finmatning. Finmatningen möjliggör en jämn matning och noggrann inställning av skärdjup vid fräsning. Fräsning Vid fräsningsarbeten låses spindelhylsan fast i önskad position. På grund av sitt utförande och kraftiga konstruktion är S 25 U även lämpad för ursvarvning och gängarbeten. Stativ Bord, pelare och borrhuvud är monterade på ett kraftigt stativ. I undre delen av stativet finns plats för inbyggnad av kylvätskeutrustning. Säkerhet Maskinen är komplett utrustad med termiskt överlastskydd, underspänningsutlösare och nödstopp. Tillbehör (urval) Kylvätskeanordning komplett, maskinbelysning halogen 24V, fotreversering, fräschuck ER / MK3 (5 hylsor), fräsdon för skrivfräs MK 3-13 mm, verktygspaket MK3, automatisk längdmatning S 25 U ARBOGA l STRANDS l SOLBERGA l IMA l NIDER l SHEET METAL MACHINERY Machinery Scandinavia AB l Tungatan 10 l Rosenfors l SWEDEN

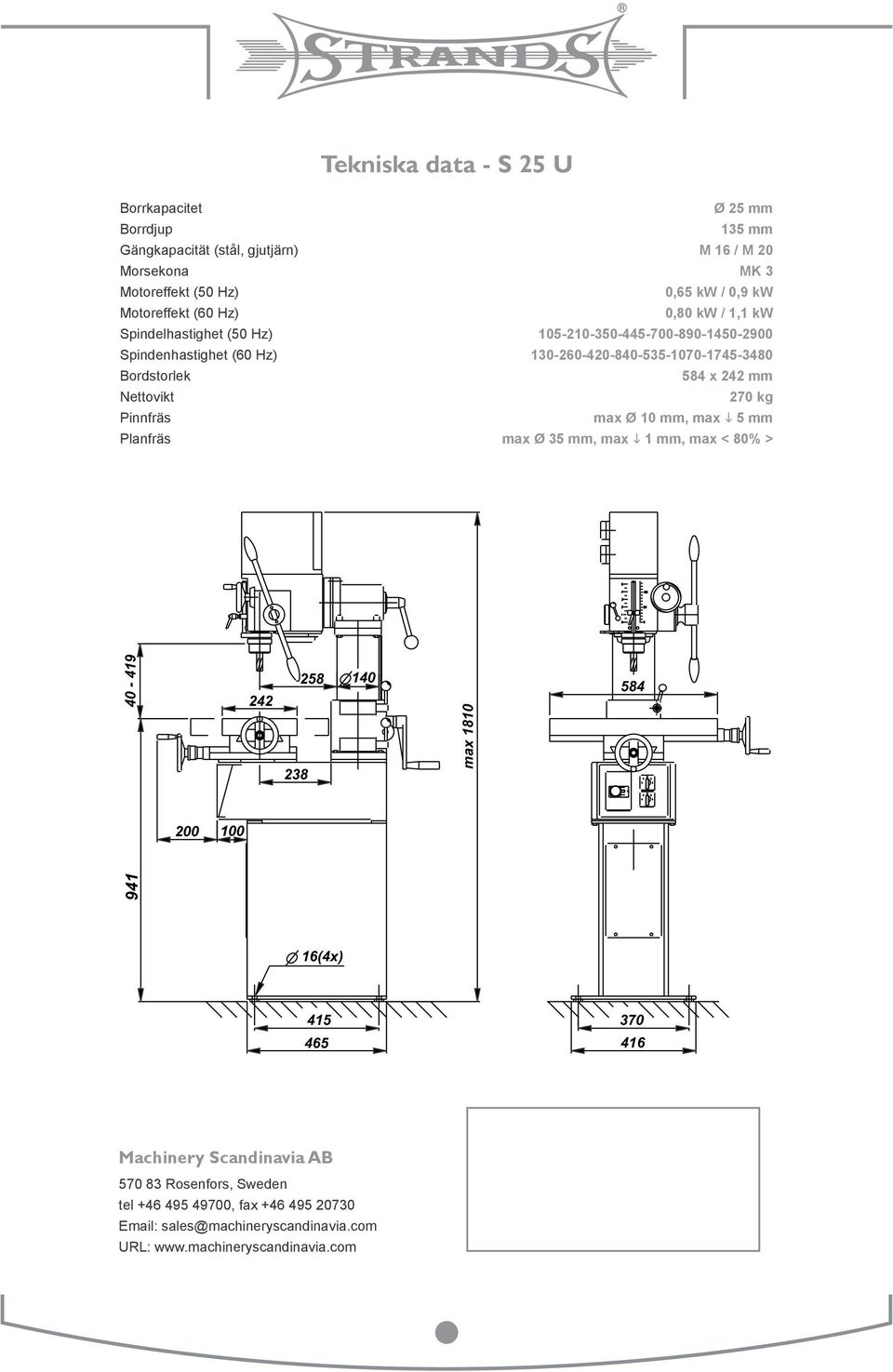

6 Tekniska data - S 25 U Borrkapacitet Ø 25 mm Borrdjup 135 mm Gängkapacität (stål, gjutjärn) M 16 / M 20 Morsekona MK 3 Motoreffekt (50 Hz) 0,65 kw / 0,9 kw Motoreffekt (60 Hz) 0,80 kw / 1,1 kw Spindelhastighet (50 Hz) Spindenhastighet (60 Hz) Bordstorlek 584 x 242 mm Nettovikt 270 kg Pinnfräs max Ø 10 mm, max 5 mm Planfräs max Ø 35 mm, max 1 mm, max < 80% > max (4x) Machinery Scandinavia AB Rosenfors, Sweden tel , fax sales@machineryscandinavia.com URL:

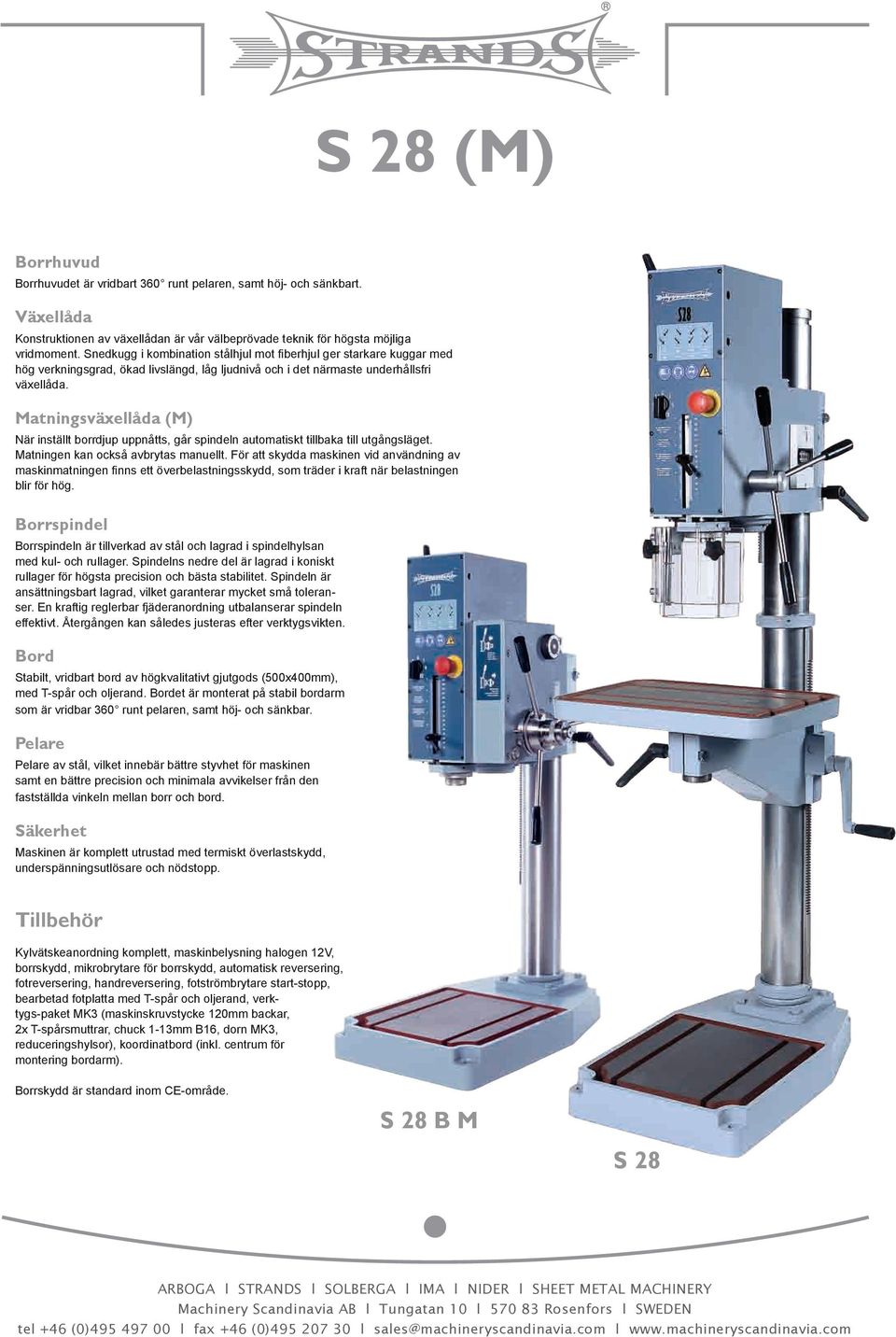

7 S 28 (M) Borrhuvud Borrhuvudet är vridbart 360 runt pelaren, samt höj- och sänkbart. Växellåda Konstruktionen av växellådan är vår välbeprövade teknik för högsta möjliga vridmoment. Snedkugg i kombination stålhjul mot fiberhjul ger starkare kuggar med hög verkningsgrad, ökad livslängd, låg ljudnivå och i det närmaste underhållsfri växellåda. Matningsväxellåda (M) När inställt borrdjup uppnåtts, går spindeln automatiskt tillbaka till utgångsläget. Matningen kan också avbrytas manuellt. För att skydda maskinen vid användning av maskinmatningen finns ett överbelastningsskydd, som träder i kraft när belastningen blir för hög. Borrspindel Borrspindeln är tillverkad av stål och lagrad i spindelhylsan med kul- och rullager. Spindelns nedre del är lagrad i koniskt rullager för högsta precision och bästa stabilitet. Spindeln är ansättningsbart lagrad, vilket garanterar mycket små toleranser. En kraftig reglerbar fjäderanordning utbalanserar spindeln effektivt. Återgången kan således justeras efter verktygsvikten. Bord Stabilt, vridbart bord av högkvalitativt gjutgods (500x400mm), med T-spår och oljerand. Bordet är monterat på stabil bordarm som är vridbar 360 runt pelaren, samt höj- och sänkbar. Pelare Pelare av stål, vilket innebär bättre styvhet för maskinen samt en bättre precision och minimala avvikelser från den fastställda vinkeln mellan borr och bord. Säkerhet Maskinen är komplett utrustad med termiskt överlastskydd, underspänningsutlösare och nödstopp. Tillbehör Kylvätskeanordning komplett, maskinbelysning halogen 12V, borrskydd, mikrobrytare för borrskydd, automatisk reversering, fotreversering, handreversering, fotströmbrytare start-stopp, bearbetad fotplatta med T-spår och oljerand, verktygs-paket MK3 (maskinskruvstycke 120mm backar, 2x T-spårsmuttrar, chuck 1-13mm B16, dorn MK3, reduceringshylsor), koordinatbord (inkl. centrum för montering bordarm). Borrskydd är standard inom CE-område. S 28 B M S 28 ARBOGA l STRANDS l SOLBERGA l IMA l NIDER l SHEET METAL MACHINERY Machinery Scandinavia AB l Tungatan 10 l Rosenfors l SWEDEN

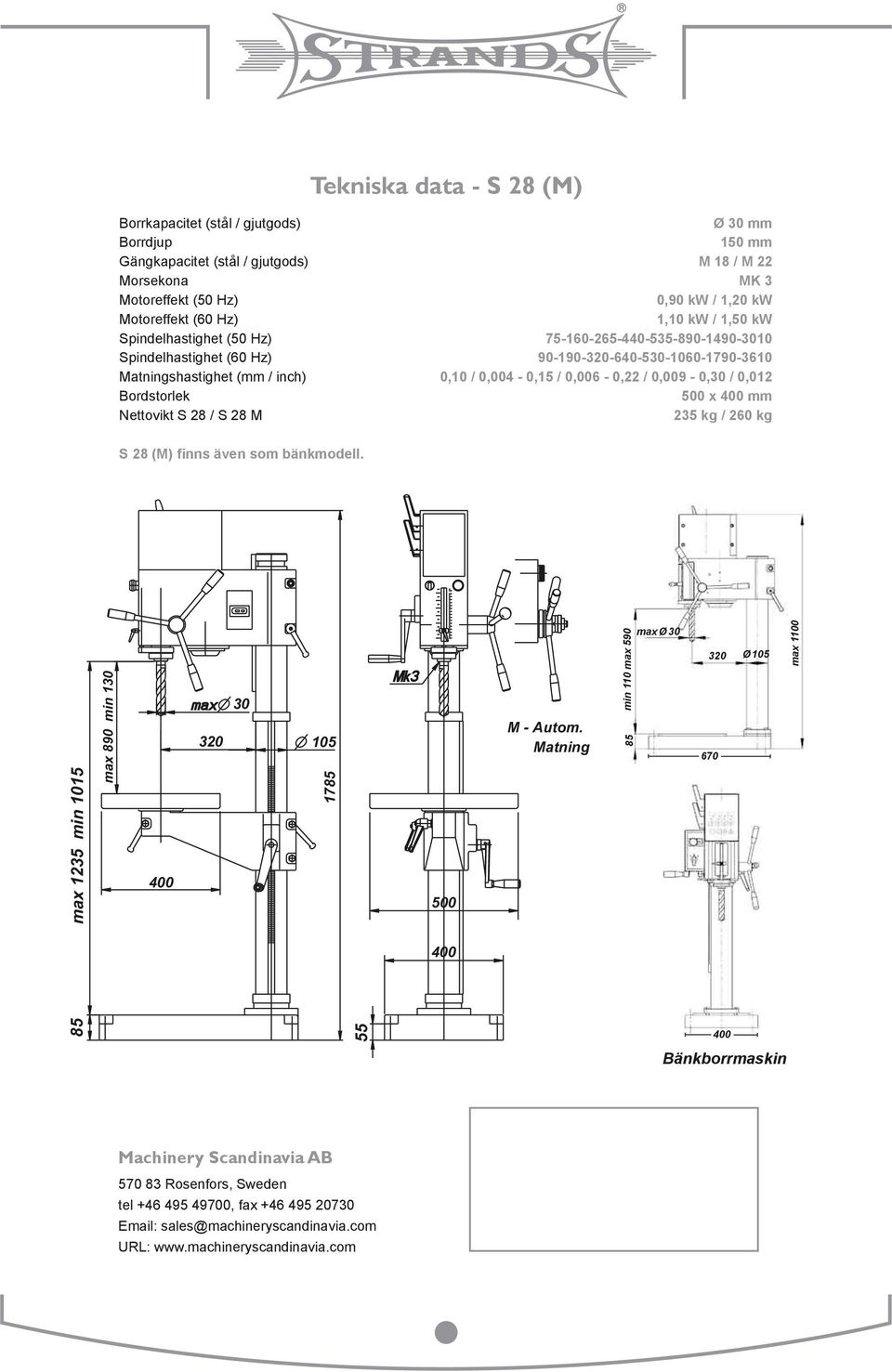

8 Tekniska data - S 28 (M) Borrkapacitet (stål / gjutgods) Ø 30 mm Borrdjup 150 mm Gängkapacitet (stål / gjutgods) M 18 / M 22 Morsekona MK 3 Motoreffekt (50 Hz) 0,90 kw / 1,20 kw Motoreffekt (60 Hz) 1,10 kw / 1,50 kw Spindelhastighet (50 Hz) Spindelhastighet (60 Hz) Matningshastighet (mm / inch) 0,10 / 0,004-0,15 / 0,006-0,22 / 0,009-0,30 / 0,012 Bordstorlek 500 x 400 mm Nettovikt S 28 / S 28 M 235 kg / 260 kg S 28 (M) finns även som bänkmodell. max 1235 min 1015 max 890 min M - Autom. Matning min 110 max max Ø Ø max Bänkborrmaskin Machinery Scandinavia AB Rosenfors, Sweden tel , fax sales@machineryscandinavia.com URL:

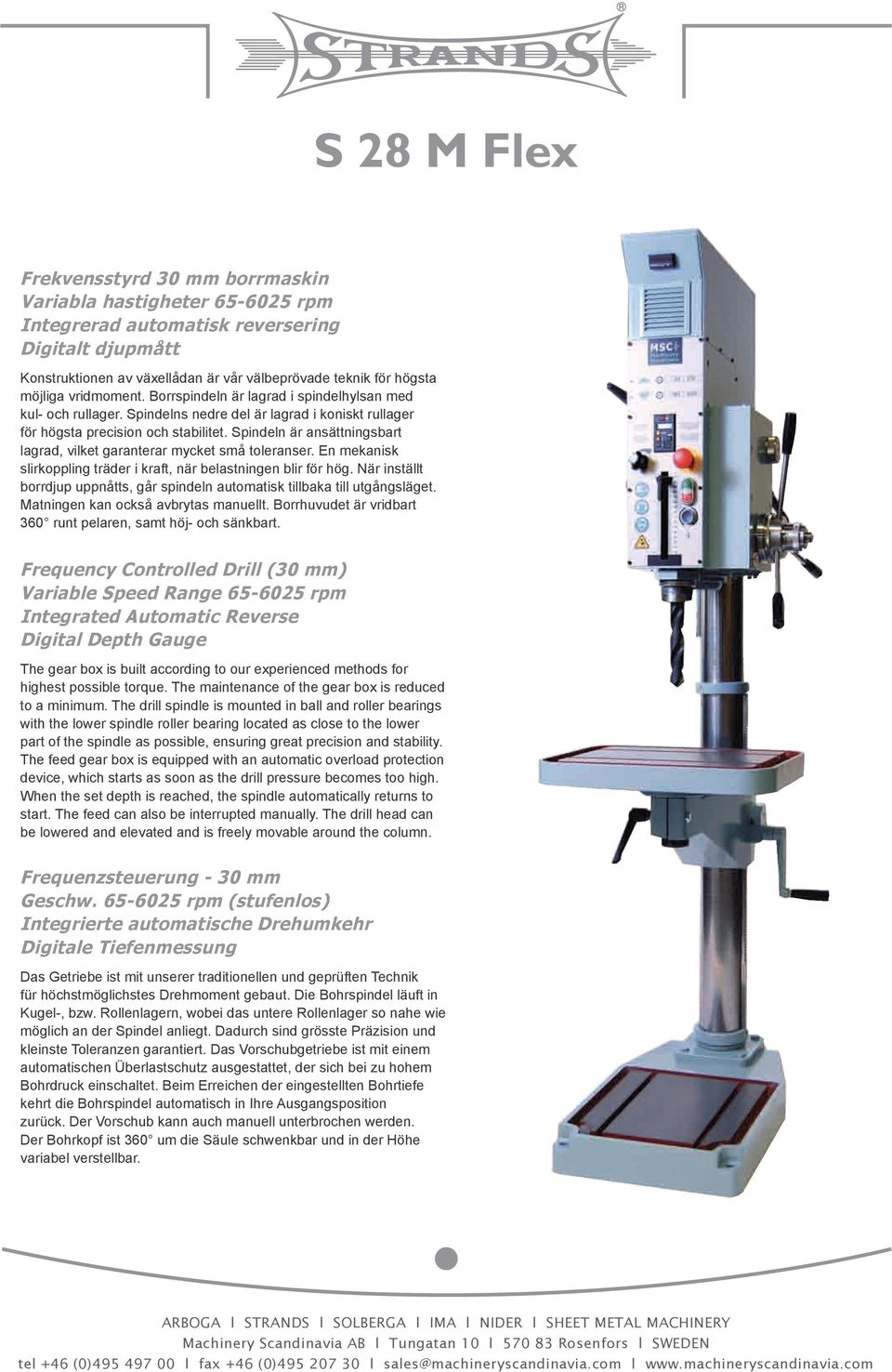

9 S 28 M Flex Frekvensstyrd 30 mm borrmaskin Variabla hastigheter rpm Integrerad automatisk reversering Digitalt djupmått Konstruktionen av växellådan är vår välbeprövade teknik för högsta möjliga vridmoment. Borrspindeln är lagrad i spindelhylsan med kul- och rullager. Spindelns nedre del är lagrad i koniskt rullager för högsta precision och stabilitet. Spindeln är ansättningsbart lagrad, vilket garanterar mycket små toleranser. En mekanisk slirkoppling träder i kraft, när belastningen blir för hög. När inställt borrdjup uppnåtts, går spindeln automatisk tillbaka till utgångsläget. Matningen kan också avbrytas manuellt. Borrhuvudet är vridbart 360 runt pelaren, samt höj- och sänkbart. Frequency Controlled Drill (30 mm) Variable Speed Range rpm Integrated Automatic Reverse Digital Depth Gauge The gear box is built according to our experienced methods for highest possible torque. The maintenance of the gear box is reduced to a minimum. The drill spindle is mounted in ball and roller bearings with the lower spindle roller bearing located as close to the lower part of the spindle as possible, ensuring great precision and stability. The feed gear box is equipped with an automatic overload protection device, which starts as soon as the drill pressure becomes too high. When the set depth is reached, the spindle automatically returns to start. The feed can also be interrupted manually. The drill head can be lowered and elevated and is freely movable around the column. Frequenzsteuerung - 30 mm Geschw rpm (stufenlos) Integrierte automatische Drehumkehr Digitale Tiefenmessung Das Getriebe ist mit unserer traditionellen und geprüften Technik für höchstmöglichstes Drehmoment gebaut. Die Bohrspindel läuft in Kugel-, bzw. Rollenlagern, wobei das untere Rollenlager so nahe wie möglich an der Spindel anliegt. Dadurch sind grösste Präzision und kleinste Toleranzen garantiert. Das Vorschubgetriebe ist mit einem automatischen Überlastschutz ausgestattet, der sich bei zu hohem Bohrdruck einschaltet. Beim Erreichen der eingestellten Bohrtiefe kehrt die Bohrspindel automatisch in Ihre Ausgangsposition zurück. Der Vorschub kann auch manuell unterbrochen werden. Der Bohrkopf ist 360 um die Säule schwenkbar und in der Höhe variabel verstellbar. ARBOGA l STRANDS l SOLBERGA l IMA l NIDER l SHEET METAL MACHINERY Machinery Scandinavia AB l Tungatan 10 l Rosenfors l SWEDEN

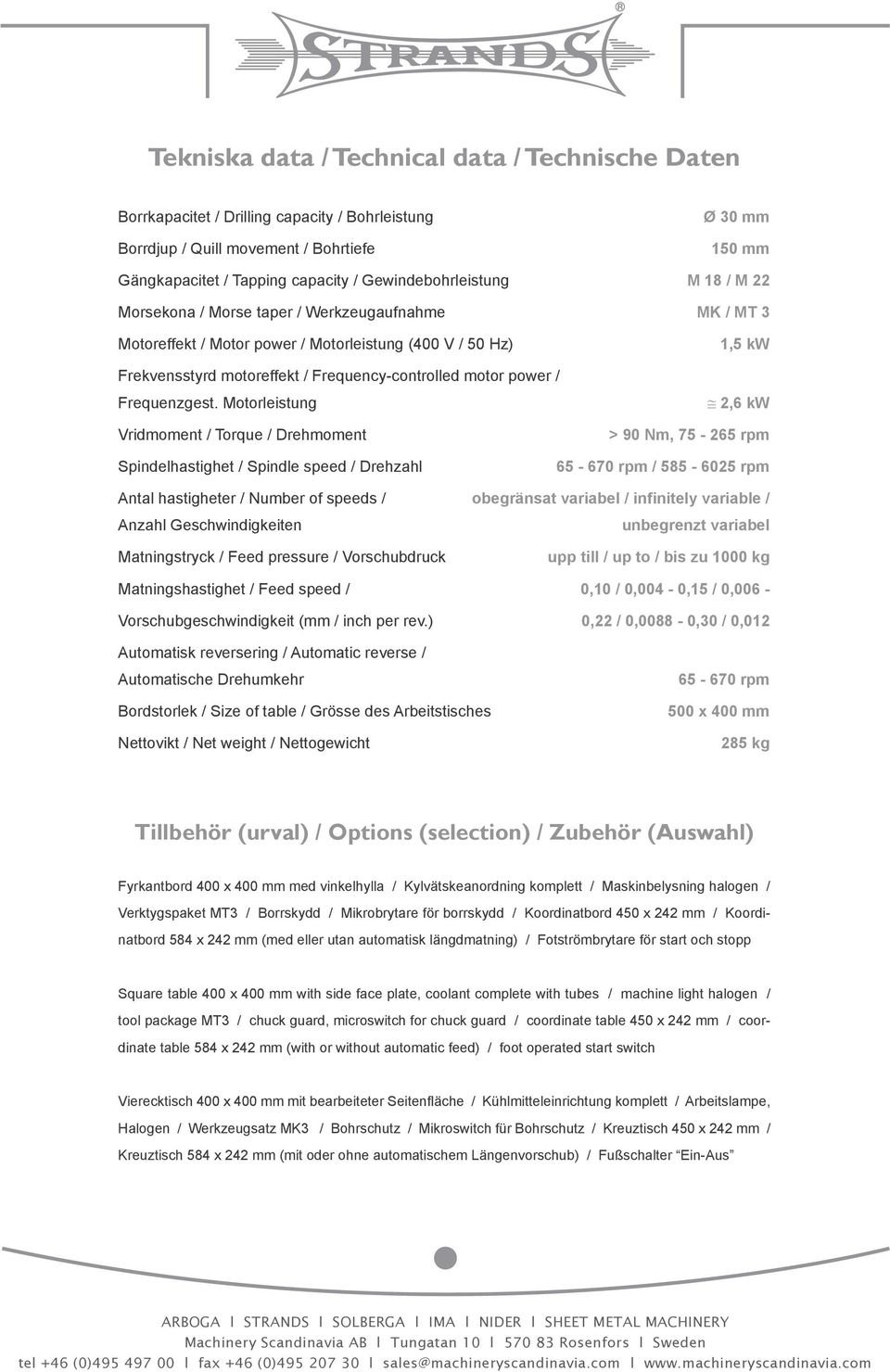

10 Tekniska data / Technical data / Technische Daten Borrkapacitet / Drilling capacity / Bohrleistung Borrdjup / Quill movement / Bohrtiefe Ø 30 mm 150 mm Gängkapacitet / Tapping capacity / Gewindebohrleistung M 18 / M 22 Morsekona / Morse taper / Werkzeugaufnahme MK / MT 3 Motoreffekt / Motor power / Motorleistung (400 V / 50 Hz) 1,5 kw Frekvensstyrd motoreffekt / Frequency-controlled motor power / Frequenzgest. Motorleistung Vridmoment / Torque / Drehmoment Spindelhastighet / Spindle speed / Drehzahl 2,6 kw > 90 Nm, rpm rpm / rpm Antal hastigheter / Number of speeds / obegränsat variabel / infinitely variable / Anzahl Geschwindigkeiten Matningstryck / Feed pressure / Vorschubdruck unbegrenzt variabel upp till / up to / bis zu 1000 kg Matningshastighet / Feed speed / 0,10 / 0,004-0,15 / 0,006 - Vorschubgeschwindigkeit (mm / inch per rev.) 0,22 / 0,0088-0,30 / 0,012 Automatisk reversering / Automatic reverse / Automatische Drehumkehr Bordstorlek / Size of table / Grösse des Arbeitstisches Nettovikt / Net weight / Nettogewicht rpm 500 x 400 mm 285 kg Tillbehör (urval) / Options (selection) / Zubehör (Auswahl) Fyrkantbord 400 x 400 mm med vinkelhylla / Kylvätskeanordning komplett / Maskinbelysning halogen / Verktygspaket MT3 / Borrskydd / Mikrobrytare för borrskydd / Koordinatbord 450 x 242 mm / Koordinatbord 584 x 242 mm (med eller utan automatisk längdmatning) / Fotströmbrytare för start och stopp Square table 400 x 400 mm with side face plate, coolant complete with tubes / machine light halogen / tool package MT3 / chuck guard, microswitch for chuck guard / coordinate table 450 x 242 mm / coordinate table 584 x 242 mm (with or without automatic feed) / foot operated start switch Vierecktisch 400 x 400 mm mit bearbeiteter Seitenfläche / Kühlmitteleinrichtung komplett / Arbeitslampe, Halogen / Werkzeugsatz MK3 / Bohrschutz / Mikroswitch für Bohrschutz / Kreuztisch 450 x 242 mm / Kreuztisch 584 x 242 mm (mit oder ohne automatischem Längenvorschub) / Fußschalter Ein-Aus ARBOGA l STRANDS l SOLBERGA l IMA l NIDER l SHEET METAL MACHINERY Machinery Scandinavia AB l Tungatan 10 l Rosenfors l Sweden

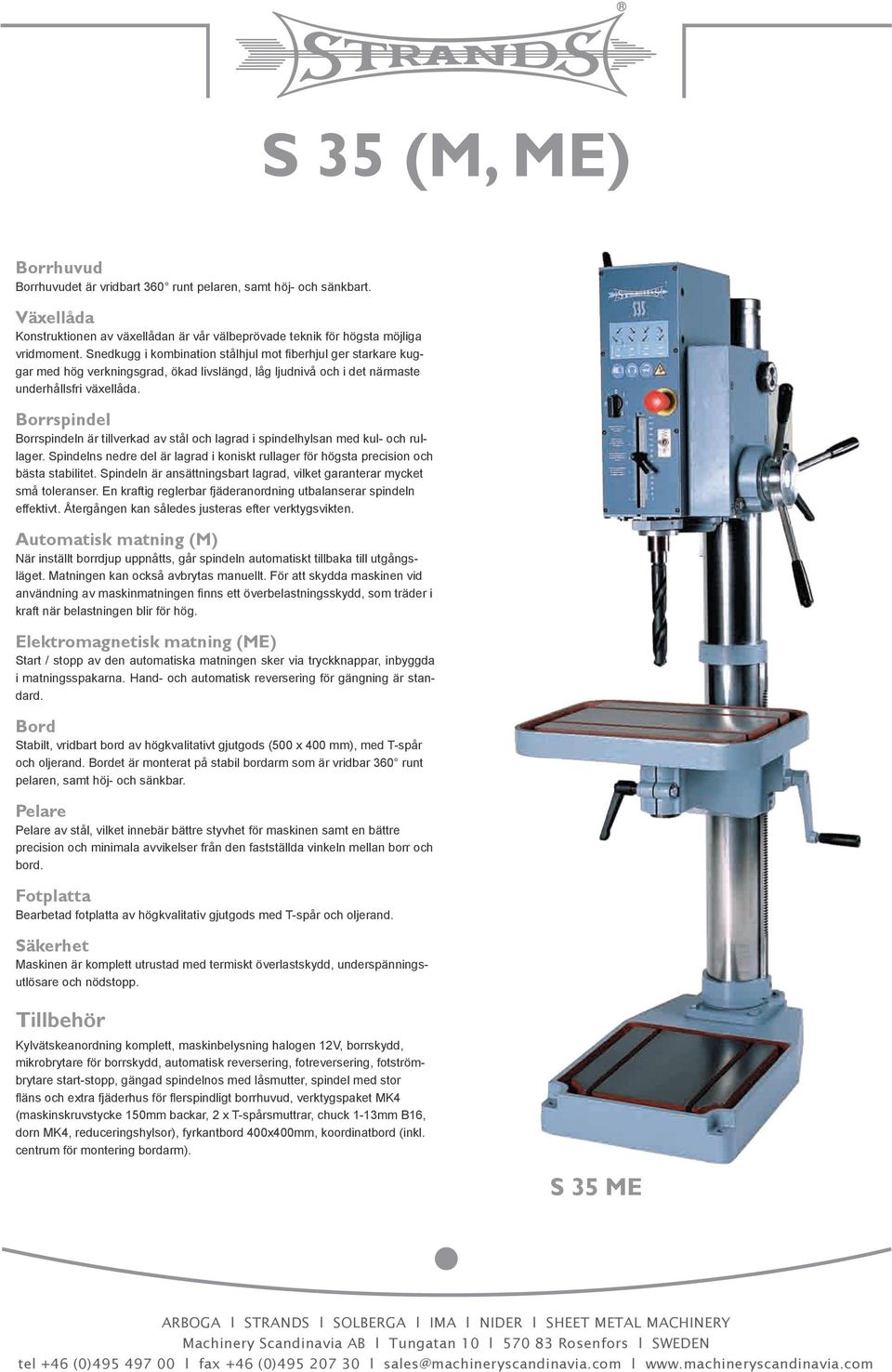

11 S 35 (M, ME) Borrhuvud Borrhuvudet är vridbart 360 runt pelaren, samt höj- och sänkbart. Växellåda Konstruktionen av växellådan är vår välbeprövade teknik för högsta möjliga vridmoment. Snedkugg i kombination stålhjul mot fiberhjul ger starkare kuggar med hög verkningsgrad, ökad livslängd, låg ljudnivå och i det närmaste underhållsfri växellåda. Borrspindel Borrspindeln är tillverkad av stål och lagrad i spindelhylsan med kul- och rullager. Spindelns nedre del är lagrad i koniskt rullager för högsta precision och bästa stabilitet. Spindeln är ansättningsbart lagrad, vilket garanterar mycket små toleranser. En kraftig reglerbar fjäderanordning utbalanserar spindeln effektivt. Återgången kan således justeras efter verktygsvikten. Automatisk matning (M) När inställt borrdjup uppnåtts, går spindeln automatiskt tillbaka till utgångsläget. Matningen kan också avbrytas manuellt. För att skydda maskinen vid användning av maskinmatningen finns ett överbelastningsskydd, som träder i kraft när belastningen blir för hög. Elektromagnetisk matning (ME) Start / stopp av den automatiska matningen sker via tryckknappar, inbyggda i matningsspakarna. Hand- och automatisk reversering för gängning är standard. Bord Stabilt, vridbart bord av högkvalitativt gjutgods (500 x 400 mm), med T-spår och oljerand. Bordet är monterat på stabil bordarm som är vridbar 360 runt pelaren, samt höj- och sänkbar. Pelare Pelare av stål, vilket innebär bättre styvhet för maskinen samt en bättre precision och minimala avvikelser från den fastställda vinkeln mellan borr och bord. Fotplatta Bearbetad fotplatta av högkvalitativ gjutgods med T-spår och oljerand. Säkerhet Maskinen är komplett utrustad med termiskt överlastskydd, underspänningsutlösare och nödstopp. Tillbehör Kylvätskeanordning komplett, maskinbelysning halogen 12V, borrskydd, mikrobrytare för borrskydd, automatisk reversering, fotreversering, fotströmbrytare start-stopp, gängad spindelnos med låsmutter, spindel med stor fläns och extra fjäderhus för flerspindligt borrhuvud, verktygspaket MK4 (maskinskruvstycke 150mm backar, 2 x T-spårsmuttrar, chuck 1-13mm B16, dorn MK4, reduceringshylsor), fyrkantbord 400x400mm, koordinatbord (inkl. centrum för montering bordarm). S 35 ME ARBOGA l STRANDS l SOLBERGA l IMA l NIDER l SHEET METAL MACHINERY Machinery Scandinavia AB l Tungatan 10 l Rosenfors l SWEDEN

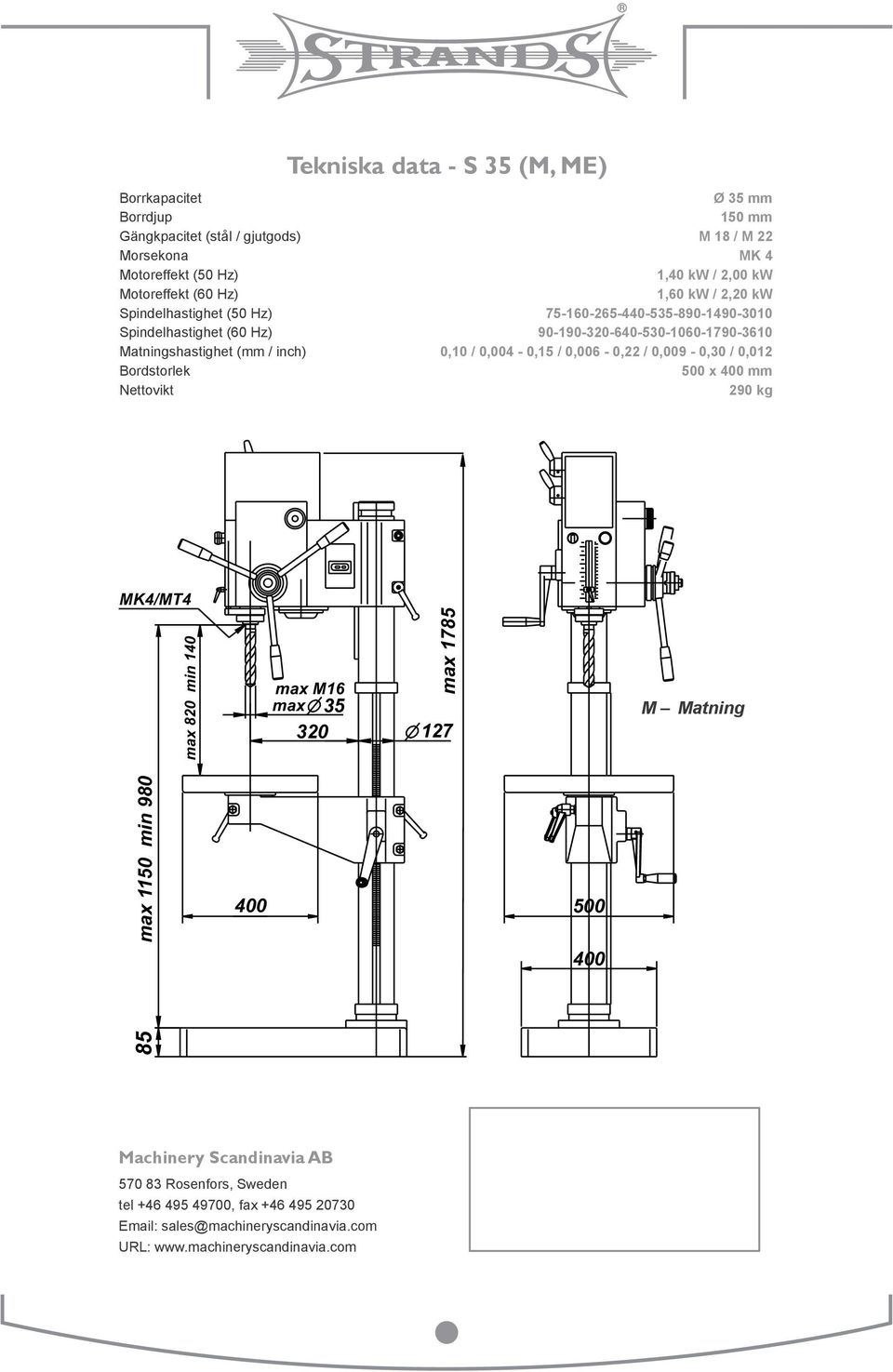

12 Tekniska data - S 35 (M, ME) Borrkapacitet Ø 35 mm Borrdjup 150 mm Gängkpacitet (stål / gjutgods) M 18 / M 22 Morsekona MK 4 Motoreffekt (50 Hz) 1,40 kw / 2,00 kw Motoreffekt (60 Hz) 1,60 kw / 2,20 kw Spindelhastighet (50 Hz) Spindelhastighet (60 Hz) Matningshastighet (mm / inch) 0,10 / 0,004-0,15 / 0,006-0,22 / 0,009-0,30 / 0,012 Bordstorlek 500 x 400 mm Nettovikt 290 kg MK4/MT4 max 820 min 140 max 1785 max M16 max 35 M Avance - Matning/ Boîte controlado d avance 85 max 1150 min Machinery Scandinavia AB Rosenfors, Sweden tel , fax sales@machineryscandinavia.com URL:

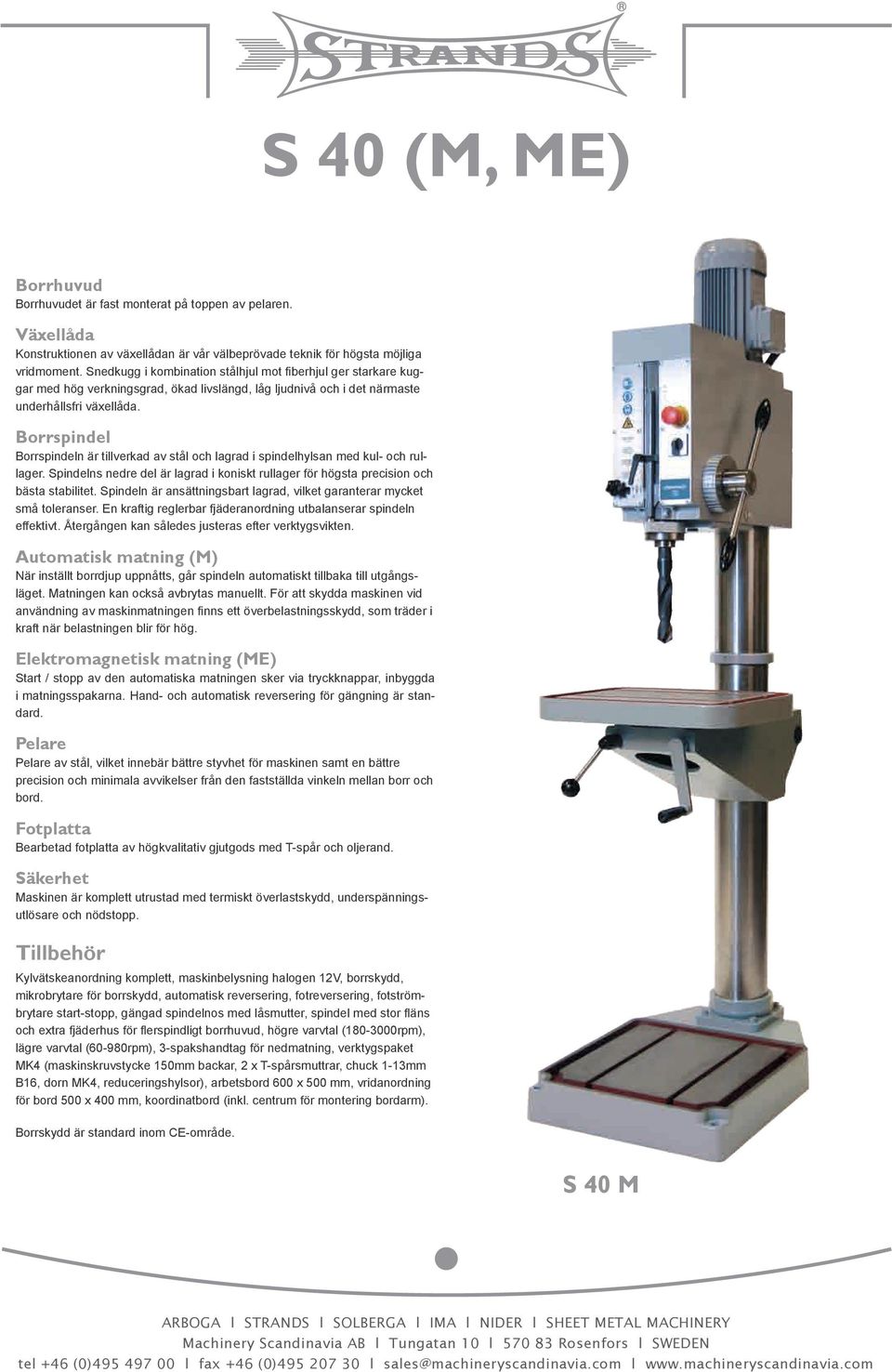

13 S 40 (M, ME) Borrhuvud Borrhuvudet är fast monterat på toppen av pelaren. Växellåda Konstruktionen av växellådan är vår välbeprövade teknik för högsta möjliga vridmoment. Snedkugg i kombination stålhjul mot fiberhjul ger starkare kuggar med hög verkningsgrad, ökad livslängd, låg ljudnivå och i det närmaste underhållsfri växellåda. Borrspindel Borrspindeln är tillverkad av stål och lagrad i spindelhylsan med kul- och rullager. Spindelns nedre del är lagrad i koniskt rullager för högsta precision och bästa stabilitet. Spindeln är ansättningsbart lagrad, vilket garanterar mycket små toleranser. En kraftig reglerbar fjäderanordning utbalanserar spindeln effektivt. Återgången kan således justeras efter verktygsvikten. Automatisk matning (M) När inställt borrdjup uppnåtts, går spindeln automatiskt tillbaka till utgångsläget. Matningen kan också avbrytas manuellt. För att skydda maskinen vid användning av maskinmatningen finns ett överbelastningsskydd, som träder i kraft när belastningen blir för hög. Elektromagnetisk matning (ME) Start / stopp av den automatiska matningen sker via tryckknappar, inbyggda i matningsspakarna. Hand- och automatisk reversering för gängning är standard. Pelare Pelare av stål, vilket innebär bättre styvhet för maskinen samt en bättre precision och minimala avvikelser från den fastställda vinkeln mellan borr och bord. Fotplatta Bearbetad fotplatta av högkvalitativ gjutgods med T-spår och oljerand. Säkerhet Maskinen är komplett utrustad med termiskt överlastskydd, underspänningsutlösare och nödstopp. Tillbehör Kylvätskeanordning komplett, maskinbelysning halogen 12V, borrskydd, mikrobrytare för borrskydd, automatisk reversering, fotreversering, fotströmbrytare start-stopp, gängad spindelnos med låsmutter, spindel med stor fläns och extra fjäderhus för flerspindligt borrhuvud, högre varvtal ( rpm), lägre varvtal (60-980rpm), 3-spakshandtag för nedmatning, verktygspaket MK4 (maskinskruvstycke 150mm backar, 2 x T-spårsmuttrar, chuck 1-13mm B16, dorn MK4, reduceringshylsor), arbetsbord 600 x 500 mm, vridanordning för bord 500 x 400 mm, koordinatbord (inkl. centrum för montering bordarm). Borrskydd är standard inom CE-område. S 40 M ARBOGA l STRANDS l SOLBERGA l IMA l NIDER l SHEET METAL MACHINERY Machinery Scandinavia AB l Tungatan 10 l Rosenfors l SWEDEN

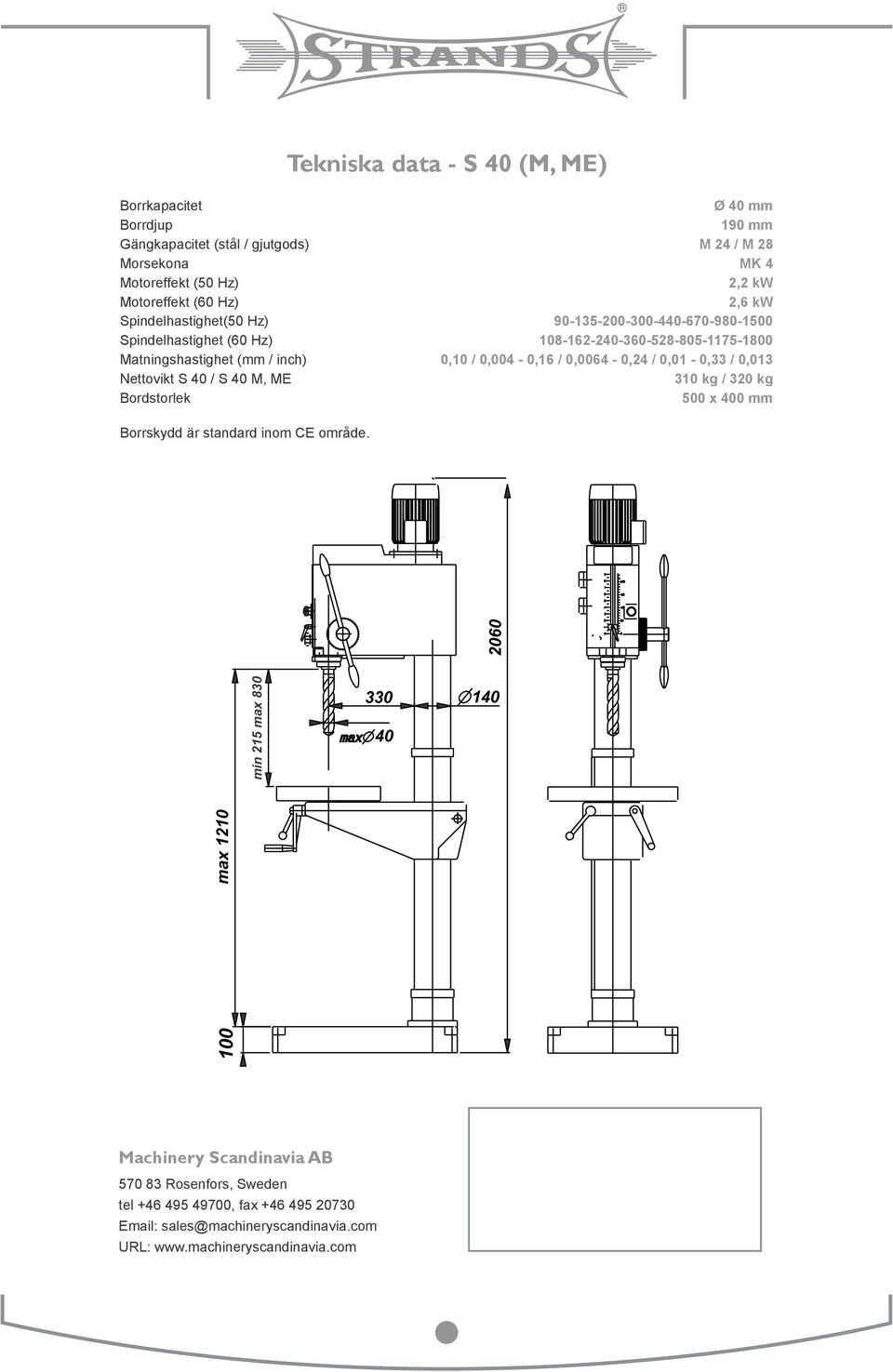

14 Tekniska data - S 40 (M, ME) Borrkapacitet Ø 40 mm Borrdjup 190 mm Gängkapacitet (stål / gjutgods) M 24 / M 28 Morsekona MK 4 Motoreffekt (50 Hz) 2,2 kw Motoreffekt (60 Hz) 2,6 kw Spindelhastighet(50 Hz) Spindelhastighet (60 Hz) Matningshastighet (mm / inch) 0,10 / 0,004-0,16 / 0,0064-0,24 / 0,01-0,33 / 0,013 Nettovikt S 40 / S 40 M, ME 310 kg / 320 kg Bordstorlek 500 x 400 mm Borrskydd är standard inom CE område. min 215 max max Machinery Scandinavia AB Rosenfors, Sweden tel , fax sales@machineryscandinavia.com URL:

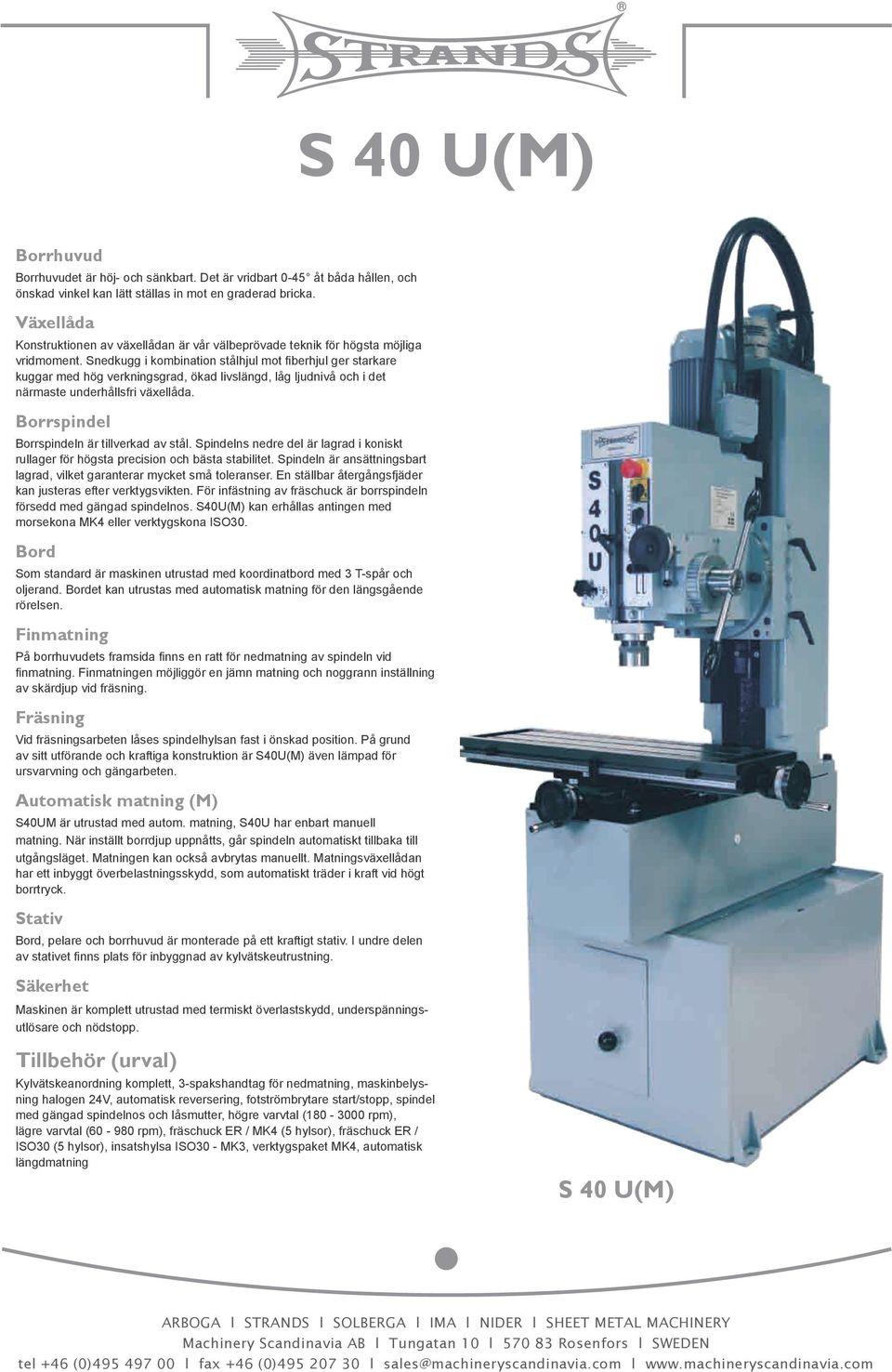

15 S 40 U(M) Borrhuvud Borrhuvudet är höj- och sänkbart. Det är vridbart 0-45 åt båda hållen, och önskad vinkel kan lätt ställas in mot en graderad bricka. Växellåda Konstruktionen av växellådan är vår välbeprövade teknik för högsta möjliga vridmoment. Snedkugg i kombination stålhjul mot fiberhjul ger starkare kuggar med hög verkningsgrad, ökad livslängd, låg ljudnivå och i det närmaste underhållsfri växellåda. Borrspindel Borrspindeln är tillverkad av stål. Spindelns nedre del är lagrad i koniskt rullager för högsta precision och bästa stabilitet. Spindeln är ansättningsbart lagrad, vilket garanterar mycket små toleranser. En ställbar återgångsfjäder kan justeras efter verktygsvikten. För infästning av fräschuck är borrspindeln försedd med gängad spindelnos. S40U(M) kan erhållas antingen med morsekona MK4 eller verktygskona ISO30. Bord Som standard är maskinen utrustad med koordinatbord med 3 T-spår och oljerand. Bordet kan utrustas med automatisk matning för den längsgående rörelsen. Finmatning På borrhuvudets framsida finns en ratt för nedmatning av spindeln vid finmatning. Finmatningen möjliggör en jämn matning och noggrann inställning av skärdjup vid fräsning. Fräsning Vid fräsningsarbeten låses spindelhylsan fast i önskad position. På grund av sitt utförande och kraftiga konstruktion är S40U(M) även lämpad för ursvarvning och gängarbeten. Automatisk matning (M) S40UM är utrustad med autom. matning, S40U har enbart manuell matning. När inställt borrdjup uppnåtts, går spindeln automatiskt tillbaka till utgångsläget. Matningen kan också avbrytas manuellt. Matningsväxellådan har ett inbyggt överbelastningsskydd, som automatiskt träder i kraft vid högt borrtryck. Stativ Bord, pelare och borrhuvud är monterade på ett kraftigt stativ. I undre delen av stativet finns plats för inbyggnad av kylvätskeutrustning. Säkerhet Maskinen är komplett utrustad med termiskt överlastskydd, underspänningsutlösare och nödstopp. Tillbehör (urval) Kylvätskeanordning komplett, 3-spakshandtag för nedmatning, maskinbelysning halogen 24V, automatisk reversering, fotströmbrytare start/stopp, spindel med gängad spindelnos och låsmutter, högre varvtal ( rpm), lägre varvtal ( rpm), fräschuck ER / MK4 (5 hylsor), fräschuck ER / ISO30 (5 hylsor), insatshylsa ISO30 - MK3, verktygspaket MK4, automatisk längdmatning S 40 U(M) ARBOGA l STRANDS l SOLBERGA l IMA l NIDER l SHEET METAL MACHINERY Machinery Scandinavia AB l Tungatan 10 l Rosenfors l SWEDEN

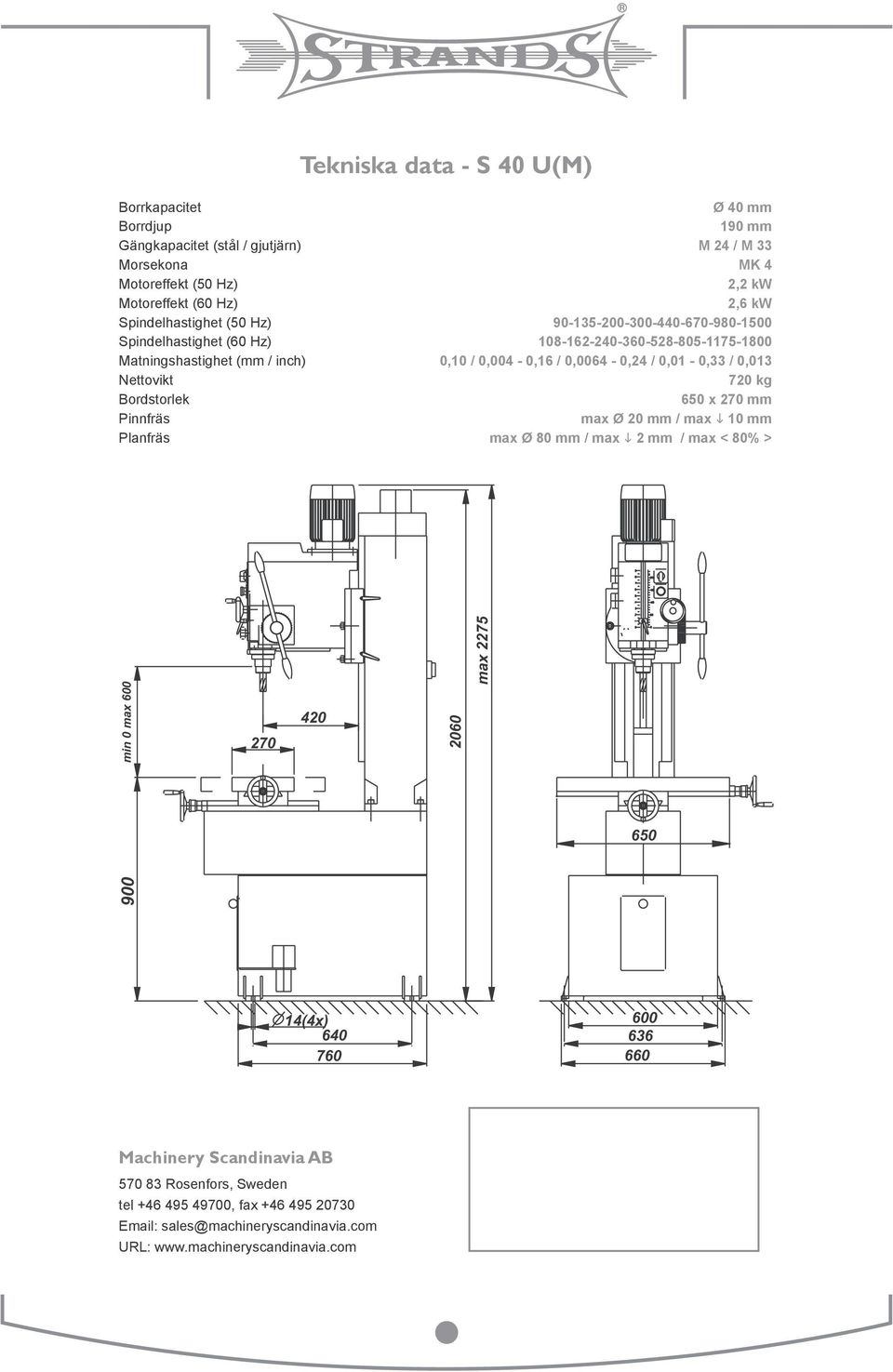

16 Tekniska data - S 40 U(M) Borrkapacitet Ø 40 mm Borrdjup 190 mm Gängkapacitet (stål / gjutjärn) M 24 / M 33 Morsekona MK 4 Motoreffekt (50 Hz) 2,2 kw Motoreffekt (60 Hz) 2,6 kw Spindelhastighet (50 Hz) Spindelhastighet (60 Hz) Matningshastighet (mm / inch) 0,10 / 0,004-0,16 / 0,0064-0,24 / 0,01-0,33 / 0,013 Nettovikt 720 kg Bordstorlek 650 x 270 mm Pinnfräs max Ø 20 mm / max 10 mm Planfräs max Ø 80 mm / max 2 mm / max < 80% > min 0 max max (4x) Machinery Scandinavia AB Rosenfors, Sweden tel , fax sales@machineryscandinavia.com URL:
