Utforska, undersök, fånga och visa! Dino-Lite USB-Mikroskop

Transkript

1 Utforska, undersök, fånga och visa! Dino-Lite USB-Mikroskop Hobbies & Samlare Forskning & Vård Kvalitetssäkring & Industri Utbildning & Pedagogik Tryck & Textilier Ver. 2.0 Maj 2009

2 Användningsområden för USB-Mikroskop Industriella tillämpningar: avsyningar, monteringar, reparationer Läkarvård: undersökningar av öga, öra, hud, naglar och tänder Tryck och textilier: analysera provtryck, pigmentavsyningar, etc. Utbildning: laboratorier, skolor, pedagogiska presentationer Samlare: mynthandlare, antikhandlare och värderingsmän Polisväsende & banker: bevismaterial, förfalskningar & kontroller Dino-Lite s kompakta USB-Mikroskop har etablerat sig som en betydande utmanare till traditionella mikroskop. Till ett betydligt lägre pris, kan USB- Mikroskopen dessutom anslutas till en PC eller platt-tv, så att många flera samtidigt kan studera objekten. Därtill har du möjlighet att med ett lätt tryck kunna spara digitala mikroskopier och även filma det du ser. Sedan kan du enkelt skicka mikroskopierna över internet och dela med dig av dessa. Inspektion av IC-krets Inuti ett litet damur Spets på en bläckpenna Sporer 200x 50x 200x 190x Vingen på en fluga Mekanisk inspektion Avsyningar av lödningar Textiltryck med pigment 130x 210x 70x 65x Dino-Lite s USB-Mikroskop har mängder av yrkesmässiga tillämpningar inom bl.a. industrin, medicin, säkerhetsbranschen, skolväsendet och utbildningssektorn. Nya användningsområden tillkommer hela tiden, tack vare att Dino-Lite hela tiden utvecklar nya varianter av USB-Mikroskop för nya professionella kravställare. 2

3 Dino-X-Lite Pro-serien med metallhölje Väljer du ett mikroskop med M som suffix i modellbeteckningen, får du ett verkligt gediget mikroskop att arbeta med. Aluminiumhöljet erbjuder extra hållbarhet och ger dig en fantastiskt genuin kvalitetskänsla och avskärmande egenskaper. AM413MT Dino-X-Lite Pro med ett gediget polerat aluminiumhus : 1280x1024 pixels (1,3 megapixels) Inställbar förstoring: 10 ~ 200 ggr. : high speed USB 2.0 (PC) Bildformat: fånga bild och video med en knapptryckning i mikroskopier: t.ex. rät lnje, radier, cirklar... med given måttreferens i mikroskopin Diffus belysning i modellerna 413MT och 413MT5 Dino-X-Lite Pro-serien finns i en rad varianter för att passa speciella tillämpningar, där alla är utrustade med robusta aluminiumhus: UV-belysning, polariserande filter, långt fokalt, m.m. Exempel på modeller i Dino-X-Lite Pro-serien: AM413MT, AD413MT AM413MT5 med 500 ggr. fix förstoring AM413MTZ med polarisator AM413MTL, AD413MTL med långt fokalt för att kunna arbeta under luppen AM413MT-VW/FVW, AM413MTL-VW/FVW med UV--belysning AM412MP, AM412MZP med möjlighet att koppla till TV/AV via videoutgång Dino-Lite Pro-serien med långt fokalt för att arbeta under luppen Mikroskop med långt fokalt är mycket användbara vid t.ex. monterings- eller reparationsarbete då man önskar kunna arbeta med fingrar och verktyg under förstoring. AM413TL :1280x1024 pixels (1.3 megapixels) Justerbar förstoring: 10 ~ 92 ggr. : High speed USB 2.0 (PC) i mikroskopier: t.ex. rät lnje, radier, cirklar, etc. med given måttreferens i mikroskopierna AD413TL Samma prestanda som AM413TL, men med utbytbart linsskydd. För modellerna med långt fokalt, finns även en speciell linskåpa med en inbyggd spegel i 45 graders vinkel. Detta möjliggör en vy i 90 grader, d.v.s. vinkelrätt åt sidan. Mycket användbart vid undersökning av t.ex. gängor eller elektronikkomponenter för att se lödningar i profil. AD413TL finns även med aluminiumhus - AD413MTL. 3

4 Dino-Lite professionella USB-Mikroskop erna i AD/AM413-serien är framtagna för professionellt yrkesfolk. Dessa USB-Mikroskop har utrustats med ett CMOS-kamera-chip med 1,3 megapixels bildupplösning med goda optiska prestanda och har funktioner för att kunna måttsätta dina mikroskopier i den medföljande mjukvaran, som fungerar med både PC och Mac. M som i Metall och L som i Lång. 413-serien finns även med metallhus och med långt fokalt. AD/AM413T : 1280x1024 pixels (1,3 megapixels) Inställbar förstoring: 10 ~ 200 ggr. Anslutning: USB 2.0 Bildformat: Bild (JPG) och video (MPEG) valbart med en knapptryckning (rak linjal, radiell markör, cirkel, etc. Även area.) och kalibreringsfunktionalitet AD/AM413TZ Samma egenskaper som AD/AM413T, men med polarisator. AM413ZT har ett justerbart polariserande filter som på ett effektivt sätt minskar reflektioner från speglande material och som även kan hjälpa användaren att studera transparanta objekt utan störande reflexer från ytor. T.ex. ädelstenar, glas och plast kan studeras på djupet, liksom blanka metallytor, utan störande reflektioner. AD/AM413T5 Samma egenskaper som AD/AM413T, men med 500 gångers fix förstoring för små objekt. AD413T PRO2 Den nya AD413-serien har liknande prestanda som AM413-serien, men har även option för löstagbara linsskydd, både öppna och slutna, för att användas i krävande miljöer. På AD413TL, med långt fokalt, kan du även fästa en spegeladapter, för att på så sätt se i 90 graders vinkel åt sidan. 4

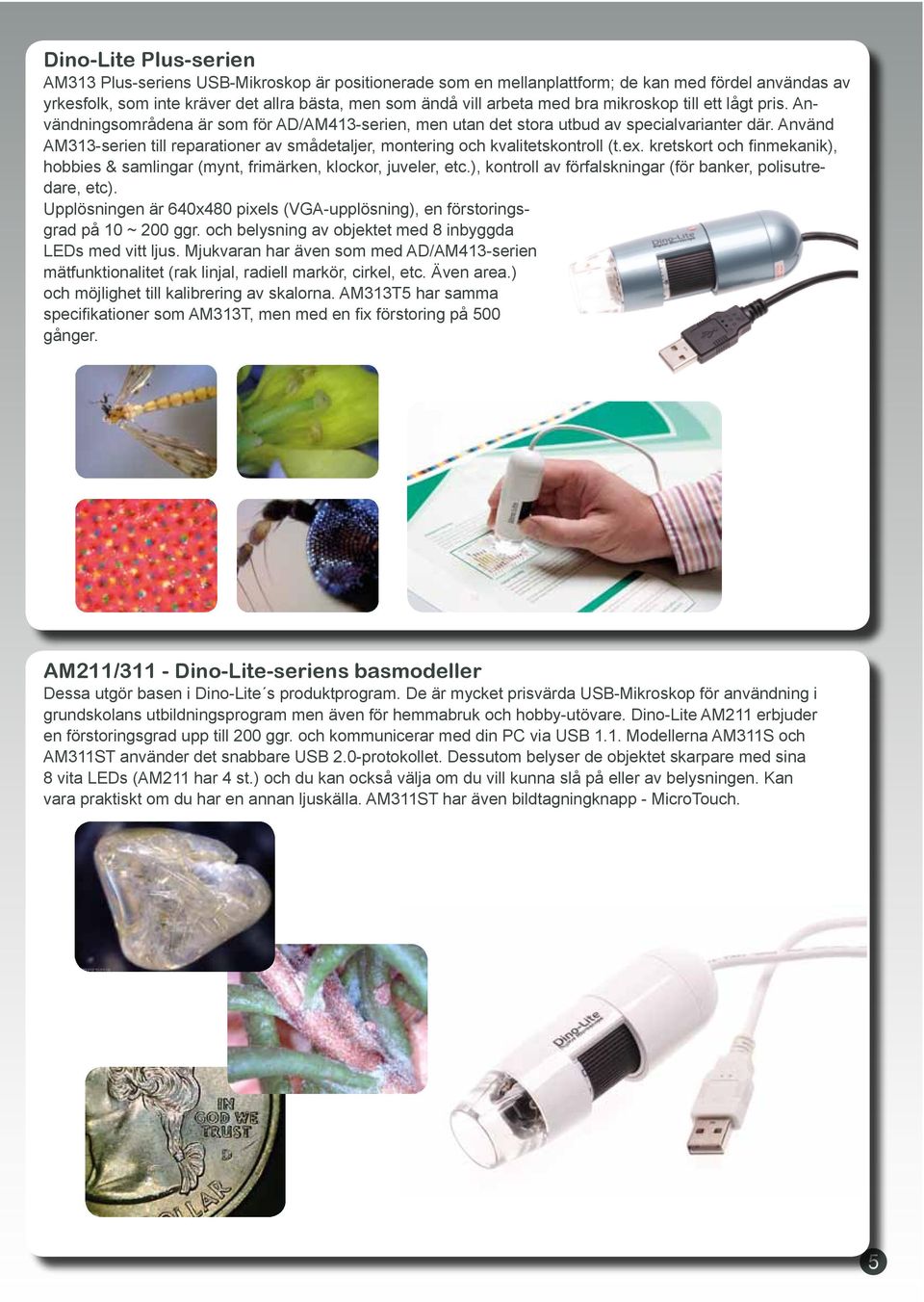

5 Dino-Lite Plus-serien AM313 Plus-seriens USB-Mikroskop är positionerade som en mellanplattform; de kan med fördel användas av yrkesfolk, som inte kräver det allra bästa, men som ändå vill arbeta med bra mikroskop till ett lågt pris. Användningsområdena är som för AD/AM413-serien, men utan det stora utbud av specialvarianter där. Använd AM313-serien till reparationer av smådetaljer, montering och kvalitetskontroll (t.ex. kretskort och finmekanik), hobbies & samlingar (mynt, frimärken, klockor, juveler, etc.), kontroll av förfalskningar (för banker, polisutredare, etc). en är 640x480 pixels (VGA-upplösning), en förstoringsgrad på 10 ~ 200 ggr. och belysning av objektet med 8 inbyggda s med vitt ljus. Mjukvaran har även som med AD/AM413-serien mätfunktionalitet (rak linjal, radiell markör, cirkel, etc. Även area.) och möjlighet till kalibrering av skalorna. AM313T5 har samma specifikationer som AM313T, men med en fix förstoring på 500 gånger. AM211/311 - Dino-Lite-seriens basmodeller Dessa utgör basen i Dino-Lite s produktprogram. De är mycket prisvärda USB-Mikroskop för användning i grundskolans utbildningsprogram men även för hemmabruk och hobby-utövare. Dino-Lite AM211 erbjuder en förstoringsgrad upp till 200 ggr. och kommunicerar med din PC via USB 1.1. erna AM311S och AM311ST använder det snabbare USB 2.0-protokollet. Dessutom belyser de objektet skarpare med sina 8 vita s (AM211 har 4 st.) och du kan också välja om du vill kunna slå på eller av belysningen. Kan vara praktiskt om du har en annan ljuskälla. AM311ST har även bildtagningknapp -. 5

6 UV- & IR-belysning Alla Dino-Lite USB-Mikroskop har inbyggd belysning med vita s. Det finns även varianter som använder ultraviolett belysning (UV). Denna belysning får objekten att fluorescera, alltså avge ljus med längre, så att specifika detaljer synliggörs som annars är osynliga i vitt ljus. Dessa modeller passar utmärkt till vetenskapliga, medicinska (t.ex. inom dermatologi) och industriella (äkthet, sprickbildningar, etc.) undersökningar. AM413FVT / AM413FVT2 / AM413FIT : 1280x1024 pixels (1,3 megapixels) Justerbar förstoring: 10 ~ 200 ggr. UV-: ~ 390nm - 400nm Våglängdsfilter CutOff: 425nm AM413FVT2: UV ~ 375nm Våglängdsfilter CutOff: 425nm IR-belysning: AM413FIT har 8 st s som avger infrarött ljus AM413T-FVW / AM413T-VW - Växla mellan vitt ljus & UV! Samma specifikationer AM413FVT, men du kan växla belysningen mellan vitt ljus eller UV-ljus. Av detta skäl har inte VWvarianterna något UV-filter. Dessutom finns versioner med långt fokalt, om du vill kunna arbeta med händerna under luppen. Dessa modeller heter AM413TL-FVW och AM413TL-VW. BL-ZW1 - Ljusbord med polarisator Ibland behövs en ljuskälla som belyser objektet underifrån. På USB-mikroskopen i Pro-serien, kan du slå av den inbyggda -belysningen och använda ljusbordet istället. Det har dessutom en inbyggd polarisator, så att du kan reducera störande reflexer. Används med fördel till de polariserande USB-mikroskopen i -ZT-serien, - se produktmatrisen i broschyren! 6

7 Medicinska applikationer AD413T Hudmikroskop AD413T med sitt transparenta linsskydd, är mycket användbart vid dermatologiska undersökningar. Linsskyddet, modell FC-CC1, är på- och avtagbart, - därför lätt att rengöra. Hudmikroskopet är utrustat med 8 vita s, med en upplösning på 1,3 megapixels och förstoring på 10 ~ 200 ggr. AMH-EUT Otoskop Detta otoskop är en smidig, kostnadseffektiv och patientsäker lösning för att se in i ytterörat. Linsskyddstratten, som tagits fram för ändamålet, kan tas av, rengöras eller bytas. en AMH-EUT är den finaste modellen med 1,3 megapixels upplösning och förstoring på 55 ~ 90 ggr. Inklusive trattar 3, 4 och 5 mm (5 st). AMH-RUT Oftalmoskop Denna modell erbjuder en mycket användbar lösning för att snabbt och enkelt kunna undersöka ögon och iris. Oftalmoskopet ha två vita s som belyser ögat från sidan för att undvika bländning och reflexer. Bildkvalitén är mycket god med en upplösning på 1,3 megapixels. AMH-DUT Dentalkamera / mikroskop Detta USB-Mikroskop är framtaget för tandläkare och tandtekniker. Utmärkt för att dokumentera tandstatus innan och efter åtgärder, t.ex. för försäkringsärenden. Den medföljande hållaren passar alla vanliga tandläkarspeglar och kan vridas i olika riktningar för bästa bildtagning. 20 ~ 30 ggr. förstoring och god upplösning på 1,3 megapixels. AMH-N5UT Nagelskop / mikroskop Nagelmikroskopet är utformat för att kunna utvärdera nagelkvalitet och även mikrocirkulationen under naglarna. För detta ändamål har nagelskopet utrustats med hela 500 ggr. förstoring och en hög upplösning på 1,3 megapixels. AM311H Standard-Otoskop Detta otoskop riktar sig främst till friskvård i hemmet, men även till biologiutbildning i t.ex. skolor. Tack vare den medföljande tratten, blir otoskopet säkert att använda. AM311H har en upplösning på 0,3 megapixels och förstoring på 20 ~ 30 ggr. AM311ST-SC Skalpskop / mikroskop Detta USB-Mikroskop är utrustat med ett speciellt linsskydd som underlättar att separera hår från skalpen, för att förenkla studier av densamma. Användbart för att se problem med håravfall och andra sjukdomar i hårbotten. på 0,3 megapixels och förstoring på 10 ~ 200 ggr. 7

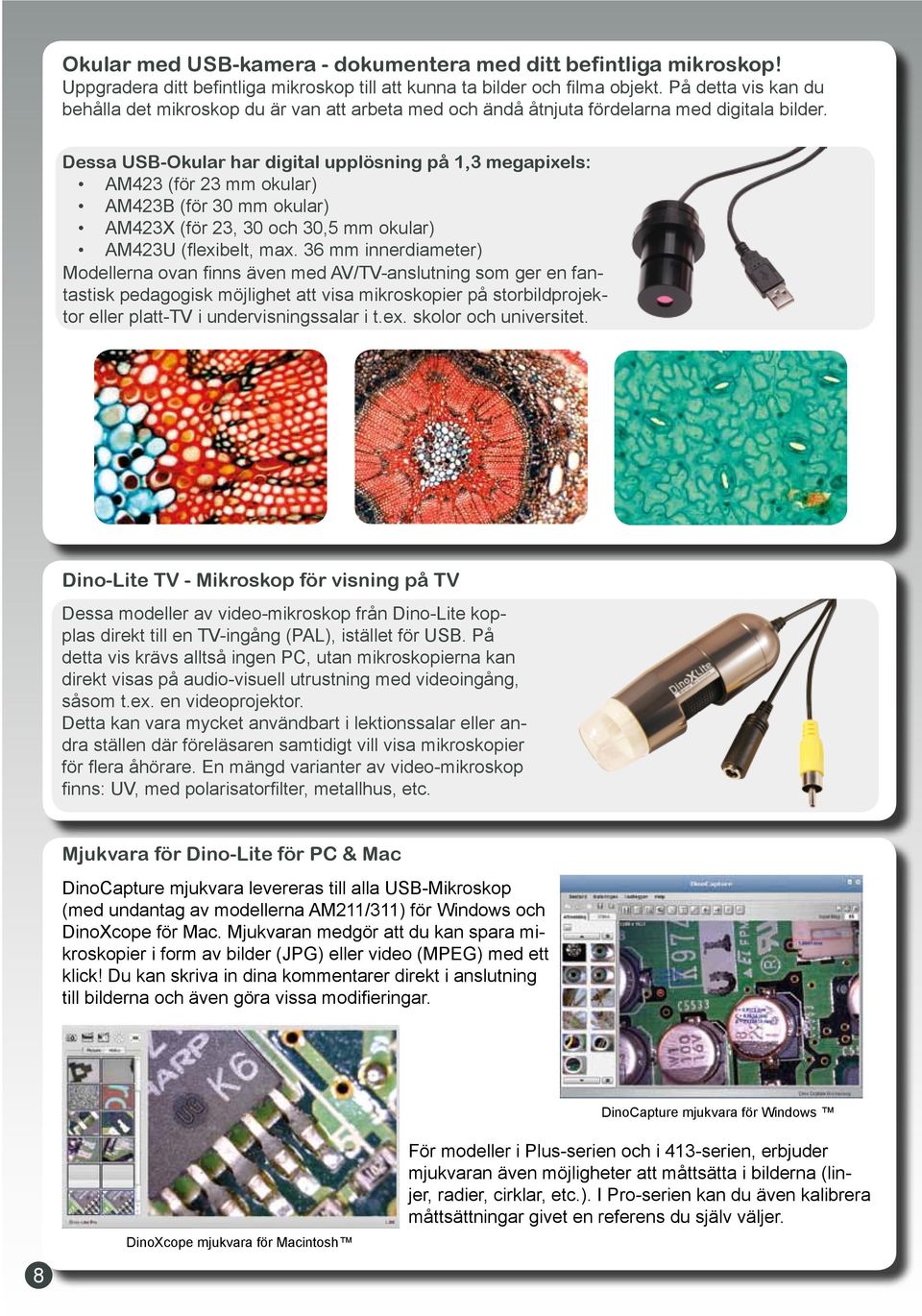

8 Okular med USB-kamera - dokumentera med ditt befintliga mikroskop! Uppgradera ditt befintliga mikroskop till att kunna ta bilder och filma objekt. På detta vis kan du behålla det mikroskop du är van att arbeta med och ändå åtnjuta fördelarna med digitala bilder. Dessa USB-Okular har digital upplösning på 1,3 megapixels: AM423 (för 23 mm okular) AM423B (för 30 mm okular) AM423X (för 23, 30 och 30,5 mm okular) AM423U (flexibelt, max. 36 mm innerdiameter) erna ovan finns även med AV/TV-anslutning som ger en fantastisk pedagogisk möjlighet att visa mikroskopier på storbildprojektor eller platt-tv i undervisningssalar i t.ex. skolor och universitet. Dino-Lite TV - Mikroskop för visning på TV Dessa modeller av video-mikroskop från Dino-Lite kopplas direkt till en TV-ingång (PAL), istället för USB. På detta vis krävs alltså ingen PC, utan mikroskopierna kan direkt visas på audio-visuell utrustning med videoingång, såsom t.ex. en videoprojektor. Detta kan vara mycket användbart i lektionssalar eller andra ställen där föreläsaren samtidigt vill visa mikroskopier för flera åhörare. En mängd varianter av video-mikroskop finns: UV, med polarisatorfilter, metallhus, etc. Mjukvara för Dino-Lite för PC & Mac DinoCapture mjukvara levereras till alla USB-Mikroskop (med undantag av modellerna AM211/311) för Windows och DinoXcope för Mac. Mjukvaran medgör att du kan spara mikroskopier i form av bilder (JPG) eller video (MPEG) med ett klick! Du kan skriva in dina kommentarer direkt i anslutning till bilderna och även göra vissa modifieringar. DinoCapture mjukvara för Windows 8 DinoXcope mjukvara för Macintosh För modeller i Plus-serien och i 413-serien, erbjuder mjukvaran även möjligheter att måttsätta i bilderna (linjer, radier, cirklar, etc.). I Pro-serien kan du även kalibrera måttsättningar givet en referens du själv väljer.

9 Mikroskopstativ och tillbehör För att tillgodose riktigt kvalitativa mikroskopier, har Dino-Lite tagit fram en hel arsenal av hållare och hjälpmedel för att fixera mikroskopen. Allra enklast till utförandet är MS12C i akrylglas, med 3 fixa distanser. Därefter har vi stativen MS32/33W med svanhals och metallfot och MS35B, som påminner mycket om ett traditionellt mikroskopstativ. MS52B är det senaste tillskottet för professionellt bruk. MS32W Rund metallfot med svanhals och hållare. MS33W Som MS32W men med möjlighet att variera höjden (c:a 15 mm) med en justerbar ratt. M35B Kraftigt stativ i aluminium med flexibla inställningsmöjligheter. MS36B Som MS35B. MS36B har dessutom en horisontell bom för ökad horisontell flexibilitet. T.ex. för att underlätta undersökningar av stora kretskort. MS15X Detta är ett avancerat X-Y-bord för att öka möjligheterna till finjusteringar i X- och Y-led vid användande av stativen MS35B eller MS36B. MS52B Dino heavy-duty ledat stativ med teleskoparmar. MS12C Akrylstativ med 2 extra adaptrar för 3 fixa mikroskoplägen. MS16C Provhållare med tillhörande klämmor för att fixera prover. 7 9

10 program Basmodeller AM211 USB x x 4 AM311S USB x x 8 AM311ST USB x x 8 Plus AM313 USB x x 8 AM313T USB x x 8 AM313T5 USB x x 8 AM313FVT USB x x 8 400nm AM411T USB 2.0 1,3 Megapixel x 8 AM413T USB 2.0 1,3 Megapixel x 8 AM413T5 USB 2.0 1,3 Megapixel 500x 8 AM413FVT USB 2.0 1,3 Megapixel x 8 400nm Pro AM413FVT2 USB 2.0 1,3 Megapixel x 4 375nm AM413FIT USB 2.0 1,3 Megapixel x 8 815nm AM413T-FVW USB 2.0 1,3 Megapixel x nm AM413T-VW USB 2.0 1,3 Megapixel x nm AM413TL USB 2.0 1,3 Megapixel 10-90x 8 AM413TL-FVW USB 2.0 1,3 Megapixel 10-90x nm AM413TL-VW USB 2.0 1,3 Megapixel 10-90x nm AM413ZT USB 2.0 1,3 Megapixel x 8 Dino-X-Lite - med metallhölje AM413MT USB 2.0 1,3 Megapixel x 8 AM413MT5 USB 2.0 1,3 Megapixel 500x 8 AM413MTL USB 2.0 1,3 Megapixel 10-90x 8 AM413MTZ USB 2.0 1,3 Megapixel x 8 AM413MT-VW USB 2.0 1,3 Megapixel x nm AM413MT-FVW USB 2.0 1,3 Megapixel x nm AM413MTL-VW USB 2.0 1,3 Megapixel 10-90x nm AM413MTL-FVW USB 2.0 1,3 Megapixel 10-90x nm D PRO 2 - med option för linsskydd AD413T USB M x 8 AD413TL USB M 10-90x 8 AD413TL-MA1 USB M 10-90x 8 Inkl. adapter med 90 vy AD413MT USB M x 8 AD413MTL USB M 10-90x 8 AD413MTL-MA1 USB M 10-90x 8 Inkl. adapter med 90 vy AD413ZT USB M x 8 10

11 program Adaptrar passande AD413-serien FC-L-CC2 FC-MA1 FC-OC1 FC-T-CC1 FC-Z-OC2 FC-Z-CC3 Linsskydd, stängt, passande AD413TL Dino-Lite spegeladapter, 45 vinkel, f. AD413TL o. AD413MTL Linsskydd, öppet, passande AD413T and AD413TL Linsskydd, stängt, passande AD413T Linsskydd, öppet, passande AD413ZT Linsskydd, stängt, passande AD413ZT FC-Z-OZ1 Linsskydd, stängt, med polarisator, passande AD413ZT Medicinskt bruk AMH-RUT USB M 20x 2 AM311H USB x x 4 AMH-EUT USB 2.0 1,3 M 55-90x 6 AMH-N5UT USB 2.0 1,3 M 500x 8 AMH-DUT USB 2.0 1,3 M 20-30x 8 AM311ST-SC USB x x 8 Mikroskop med videoutgång för AV/TV AM412P TV PAL 628 x x 8 AM412PT TV PAL 628 x x 8 AM412PZ TV PAL 628 x x 8 AM412PL TV PAL 628 x x 8 AM412PTL TV PAL 628 x x 8 AM412MP TV PAL 628 x x 8 AM412FVP TV PAL 628 x x 8 400nm AM412MZP TV PAL 628 x x 8 Okular (USB) Diameter AM mm USB 2.0 1,3 Mpixels AM423B 30 mm USB 2.0 1,3 Mpixels AM423U mm USB 2.0 1,3 Mpixels AM423X 23, 30 & 30,5 mm USB 2.0 1,3 Mpixels AM mm TV PAL 628 x 586 (AV/TV) AM422B 30 mm TV PAL 628 x 586 AM422PU mm TV PAL 628 x 586 AM422PX 23, 30 & 30,5 mm TV PAL 628 x 586 Beskrivning BL-ZW1 Ljusbord för belysning av objekt underifrån. Utrustat med polarisator för att eliminera störande reflexer Mikroskopstativ och tillbehör MS12C MS15X MS16C MS32W MS33W MS35B Dino bordsstativ i akryl Dino X-Y-bord för finjusteringar i i X- och Y-led Dino Objekthållare Dino bordsstativ med svanhals och metallfot Dino bordsstativ med finjusteringsratt, svanhals och metallfot Dino proffsstativ, som ett traditionellt mikroskopstativ, stabilt och byggt i aluminium MS36B Som MS35B Dino proffsstativ, men med lång horisontell bom för att fixera över stora flata föremål MS52B MS52BA Dino heavy duty -stativ för krävande industriella applikationer. Ledat och utrustat med teleskoparmar Som stativet MS52BA, men även utrustat med en stor tung metallfot 11

12 USB-Mikroskop - Upptäck med digitalteknikens möjligheter! DinoCapture 1 eller DinoXcope 2 mjukvara Fånga din mikroskopi: - i bild eller video-format med ett klick! Möjlighet att även måttsätta och kalibrera. 1) För Windows ; 2) För Macintosh Inbyggd -belysning Välj i mjukvaran. 4-8 vita eller fluorescerande UV- s med diffuserande funktion. Justerbar skärpa & förstoring Inställbart 10 ~ 200 ggr. Finns även variant med 500 ggr. fix förstoring. - Ta bilden genom en lätt beröring. Minskar risken att få oskarpa mikroskopier. Bilden kan även tas via PC:n. Knivskarpa mikroskopier med upp till 1,3 megapixels upplösning (1280x1024 pixels). Komposit- eller aluminiumhus med hög mekanisk finish ger god kvalitet. Bildöverföring med USB 2.0 Portabel Dino-Lite i fält: Specialmodell till mediaspelare med inspelningsmöjlighet och skärm! USB-Mikroskopen från Dino-Lite utvecklas hela tiden med nya innovativa lösningar. Besök din återförsäljares hemsida för att ta del av de senaste nyheterna! injektor solutions IDCP Digital Innovation (Patent B1-US) (Patent DE ) Svensk återförsäljare:
