Eizo Bildskärmar för Foto

Transkript

1 Eizo Bildskärmar för Foto Följande modeller finns i färdiga paket komplett med kalibrering: FORIS FS2331/FS2332, FlexScan S2233W, S2243W, S2433W samt FlexScan SX-serien i paket med EasyPIX. EasyPIX innehåller kalibreringsmjukvara och EX1 kalibrator (EX1 är en OEM - version av Spyder 3). Separat skyddshuv finns som tillbehör för 22 och 24. ColorEdge CG223W, CG241W, CG243W ColorNavigator kalibreringsmjukvara och Eizo EX1 kalibrator. CG245W och CG275W har inbyggd kalibrator. Samtliga ColorEdge levereras med ColorNavigator, skyddshuv och ScreenCleaner som standard.

2 Viktiga egenskaper för bildskärm och omgivande miljö vid Foto/Videoredigering 1. Välj rätt typ av LCD-teknik 2. Gråbalans 3. Stabilitet i ljus och färg 4. Välj färgrymd efter applikation; srgb för Web, AdobeRGB (större) för Fotoredigering 5. Hårdvarukalibrering som ger en automatisk inställning av kalibreringsvärden i skärmen 6. Digital anslutning mellan dator och bildskärm (DisplayPort eller DVI/HDM I) 7. Omgivande belysning (betraktningsljus för utskrifter) samt avskärmning av ljus 1. LCD-teknik Det finns i huvudsak tre olika LCD-teknologier, TN, VA och IPS. Välj en skärm med VA eller IPS-teknik. TN-tekniken kan inte återge färger tillräckligt bra och är mer vinkelkänsliga. 2. Gråbalans Samtliga skärmar i Eizo-sortimentet är fabrikskalibrerade med avseende på gråbalans, dålig gråbalans kommer sig av att alla LCD-paneler har sämre balans i de mörka eller ljusa delarna av gråskalan, med Eizo:s fabrikskalibrering försvinner dock individskillnader som alltid finns från början i en LCD-panel. I Eizo-sortimentet skiljer sig kalibreringen åt något beroende på modell, ColorEdge har den mest avancerade kalibreringen där varje tonsteg i skärmen kalibreras, alla ColorEdge levereras med ett kalibreringsprotokoll som intygar resultatet. 3. Stabilitet i ljus och färg Eizo har en patenterad lösning som innebär att det finns en inbyggd ljusmätare bakom LCD-panelen som övervakar och reglerar ljuset i skärmen. Det inställda värdet på ljusstyrka uppnås snabbt och hålls stabilt tack vare denna ljusmätare. De flesta ColorEdge-skärmarna har dessutom ytterligare sensorer som kompenserar för färgförändringar som uppstår på grund av temperaturvariationer i produkten. Stabilt ljus är viktigt för att man skall kunna lita på resultatet. 4. Stor färgrymd Stor färgrymd (Gamut) eller AdobeRGB har blivit standard för digitala systemkameror och för fotoredigering i Adobe Photoshop. Den mindre färgrymden srgb används primärt för Web. M ed AdobeRGB kan man dessutom se alla tryckfärger enligt ISO coated (tryckfärgrymd), srgb täcker inte in dessa färger. 5. Typ av kalibrering Hårdvarukalibrering: Alla inställningar görs automatiskt, direkt i bildskärmen. Detta gör att resultat blir konsekventa gång efter gång, blir mer exakt, går snabbare och är oberoende av vilken dator skärmen är ansluten till. M ed hårdvarukalibrering är det inte heller någon risk att man tappar kalibreringen om någon mjukvara skulle återställa grafikkortet där justeringen lagras vid mjukvarukalibrering. M ed styrning av hårdvaran får man dessutom fler inställningsmöjligheter och funktioner, såsom emulering av andra färgrymder, svartnivåkalibrering, kalibrering mot befintlig profil m.m. Alla Eizo-skärmar som beskrivs här hårdvarukalibreras. M jukvarukalibrering: Justering av vittemperatur, gamma och andra inställningar görs via datorns grafikkort vilket gör det svårare att göra konsekvent och kräver mer manuella inställningar varje gång man skall kalibrera om, det är dessutom inte möjligt att snabbt växla mellan olika kalibreringar. Emulering av t.ex. srgb är inte heller möjlig med mjukvarukalibrering. Denna typ av kalibrering är mer tidsödande att utföra och är det man får om man inte använder Eizo EasyPIX eller ColorNavigator för ColorEdge. 6. Digital anslutning För att garantera bra bildkvalitet använd DVI, DisplayPort eller HDM I-anslutning mellan dator och skärm. Analog VGA kan ge bildförsämringar. 7. Omgivande belysning En av de vanligaste frågorna vi får är hur man skall ställa in sin kalibrering, vilken vittemperatur, vilket gammavärde och vilken ljusstyrka skall anges. Det omgivande ljuset påverkar vad man kan se på skärmen, speciellt i mörka toner. Dämpad belysning av dagsljustyp, som man försöker att hålla konstant, är viktigt. Neutrala färger i rummet är önskvärt så att ögonen inte påverkas på ett negativt sätt. Bra utgångsvärden för kalibreringen är: 120cd/m 2, 5500K, Gamma 2.2. Dessa värden kan naturligtvis variera beroende på miljö och om man skall matcha mot utskrift.

3 Vilken bildskärm är rätt val för mina behov? Eizo erbjuder ett antal bildskärmar speciellt lämpade för redigering och visning av bild och film. För att underlätta valet av skärm har vi kategoriserat våra bildskärmar för foto i olika nivåer efter vilka behov och krav olika typer av användare normalt ställer på funktionalitet. Kalibrering fungerar med Windows och M ac OS X om inget annat anges. Instegsmodeller med kalibrering (endast Windows) 23" Foris FS2331 (VA LCD) eller FS2332 (IPS LCD med LED) båda med 1920x1080. Fotointresserad Hemmabruk, Videoredigering, Universell användning (M ac/win) FlexScan S - 22" S2233W, 22" S2243W (1920x1200) och 24" S2433W. Fotoentusiast För höga krav, Videoredigering, Semi-Professionell användning (M ac/win) FlexScan SX - 22" SX2262W (1920x1200), 24" SX2462W och 27" SX2762W. Professionella användare Fotografer, Retouch, Pre Press och Video (M ac/win/linux) ColorEdge - 22" CG223W, 24" CG241W, CG243W samt 24" CG245W och 27" CG275W som båda har inbyggd kalibrator. Färgkalibrera FORIS, FlexScan och FlexScan SX bildskärmar med Eizo EasyPIX Eizo EasyPIX innehåller mjukvara för kalibrering samt Eizo EX1 mätsensor som gör att man kan kalibrera sin bildskärm snabbt och enkelt. Kalibreringen sker i bildskärmen till skillnad från generella kalibreringssystem som gör justeringen i datorns grafikkort (mjukvarukalibrering). Det finns flera fördelar med Eizo EasyPIX, kalibrering sker automatiskt utan manuella justeringar på skärmen, skärmen är alltid kalibrerad vid uppstart och systemet varnar om man gör någon manuell inställning på skärmen eller om någon mjukvara ställer om grafikkortet. M an kan enkelt växla mellan upp till tre olika kalibreringar i skärmen. Rätt färgprofil väljs samtidigt som växling sker i skärmen. EasyPIX ger en lättanvänd och snabb kalibrering av skärmen så att man alltid kan lita på att bildskärmen visar korrekta färger och att man har rätt förutsättningar för matchning mellan skärm och utskrift på en fotoskrivare. Tips: Det är viktigt att även installera färgprofiler för skrivaren/det papper som används! EasyPIX med EX1 kalibrator fungerar med FORIS, FlexScan och FlexScan SX-serien (supportade modeller är listade överst i detta dokument) Eizo ColorEdge har en mer avancerad mjukvara som stödjer ett antal olika kalibratorer inklusive EX1 som medföljer i EasyPIX-paketet.

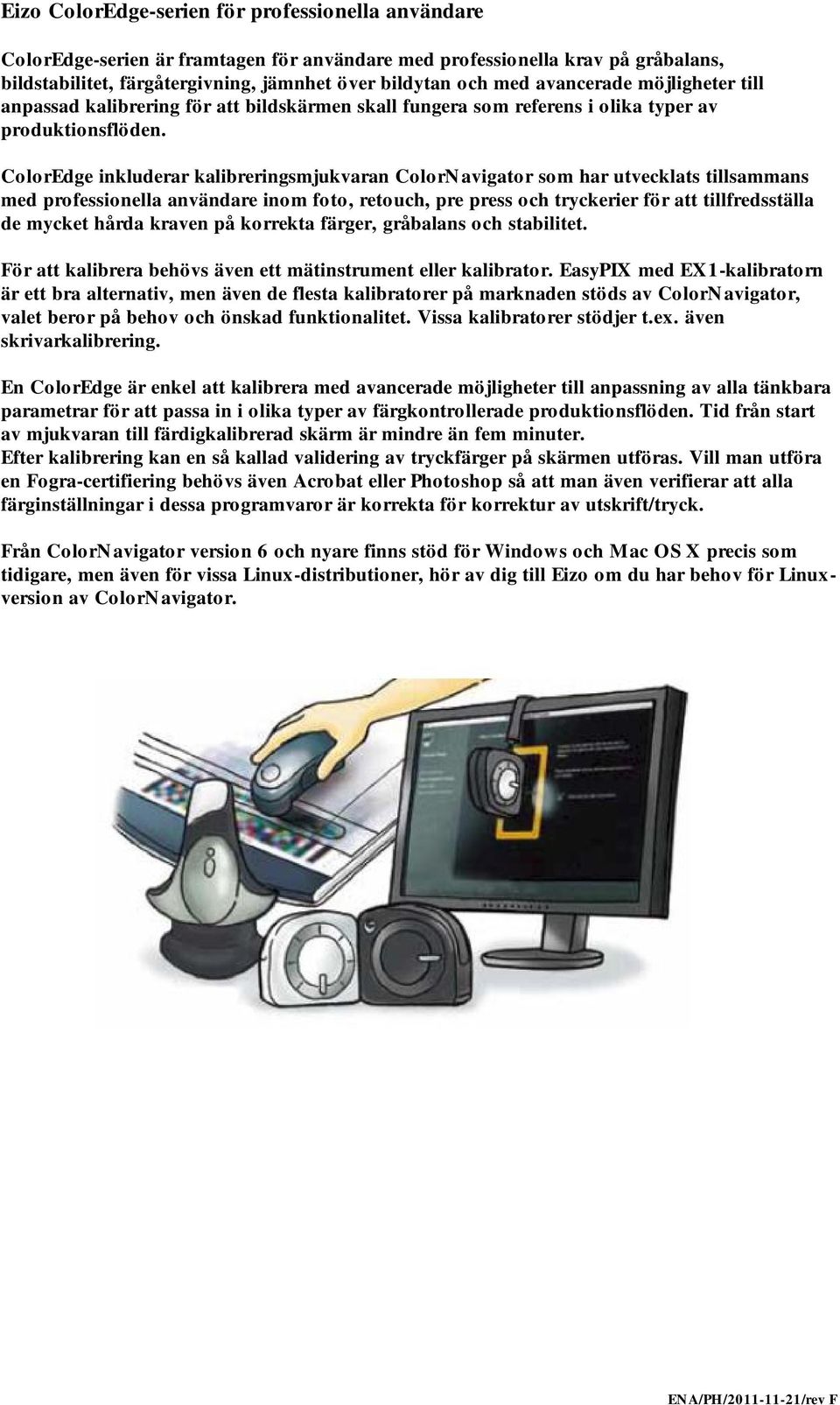

4 Eizo ColorEdge-serien för professionella användare ColorEdge-serien är framtagen för användare med professionella krav på gråbalans, bildstabilitet, färgåtergivning, jämnhet över bildytan och med avancerade möjligheter till anpassad kalibrering för att bildskärmen skall fungera som referens i olika typer av produktionsflöden. ColorEdge inkluderar kalibreringsmjukvaran ColorNavigator som har utvecklats tillsammans med professionella användare inom foto, retouch, pre press och tryckerier för att tillfredsställa de mycket hårda kraven på korrekta färger, gråbalans och stabilitet. För att kalibrera behövs även ett mätinstrument eller kalibrator. EasyPIX med EX1-kalibratorn är ett bra alternativ, men även de flesta kalibratorer på marknaden stöds av ColorNavigator, valet beror på behov och önskad funktionalitet. Vissa kalibratorer stödjer t.ex. även skrivarkalibrering. En ColorEdge är enkel att kalibrera med avancerade möjligheter till anpassning av alla tänkbara parametrar för att passa in i olika typer av färgkontrollerade produktionsflöden. Tid från start av mjukvaran till färdigkalibrerad skärm är mindre än fem minuter. Efter kalibrering kan en så kallad validering av tryckfärger på skärmen utföras. Vill man utföra en Fogra-certifiering behövs även Acrobat eller Photoshop så att man även verifierar att alla färginställningar i dessa programvaror är korrekta för korrektur av utskrift/tryck. Från ColorNavigator version 6 och nyare finns stöd för Windows och M ac OS X precis som tidigare, men även för vissa Linux-distributioner, hör av dig till Eizo om du har behov för Linuxversion av ColorNavigator.

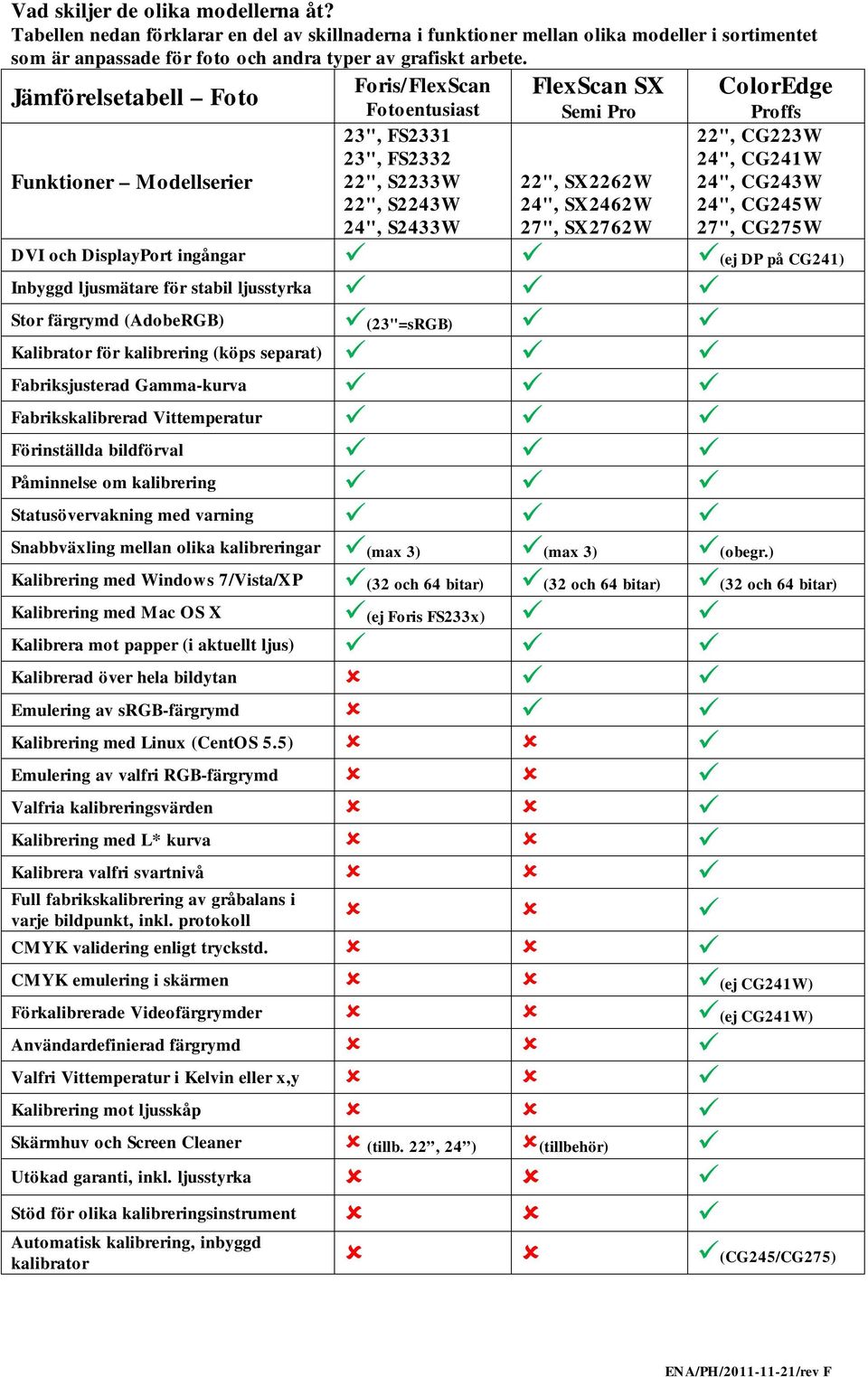

5 Vad skiljer de olika modellerna åt? Tabellen nedan förklarar en del av skillnaderna i funktioner mellan olika modeller i sortimentet som är anpassade för foto och andra typer av grafiskt arbete. Foris/FlexScan Jämförelsetabell Foto Funktioner M odellserier Fotoentusiast 23", FS ", FS ", S2233W 22", S2243W 24", S2433W FlexScan SX Semi Pro 22", SX2262W 24", SX2462W 27", SX2762W ColorEdge Proffs 22", CG223W 24", CG241W 24", CG243W 24", CG245W 27", CG275W DVI och DisplayPort ingångar (ej DP på CG241) Inbyggd ljusmätare för stabil ljusstyrka Stor färgrymd (AdobeRGB) (23" =srgb) Kalibrator för kalibrering (köps separat) Fabriksjusterad Gamma-kurva Fabrikskalibrerad Vittemperatur Förinställda bildförval Påminnelse om kalibrering Statusövervakning med varning Snabbväxling mellan olika kalibreringar (max 3) (max 3) (obegr.) Kalibrering med Windows 7/Vista/XP (32 och 64 bitar) (32 och 64 bitar) (32 och 64 bitar) Kalibrering med M ac OS X (ej Foris FS233x) Kalibrera mot papper (i aktuellt ljus) Kalibrerad över hela bildytan Emulering av srgb-färgrymd Kalibrering med Linux (CentOS 5.5) Emulering av valfri RGB-färgrymd Valfria kalibreringsvärden Kalibrering med L* kurva Kalibrera valfri svartnivå Full fabrikskalibrering av gråbalans i varje bildpunkt, inkl. protokoll CM YK validering enligt tryckstd. CM YK emulering i skärmen (ej CG241W) Förkalibrerade Videofärgrymder (ej CG241W) Användardefinierad färgrymd Valfri Vittemperatur i Kelvin eller x,y Kalibrering mot ljusskåp Skärmhuv och Screen Cleaner (tillb. 22, 24 ) (tillbehör) Utökad garanti, inkl. ljusstyrka Stöd för olika kalibreringsinstrument Automatisk kalibrering, inbyggd kalibrator (CG245/CG275)
