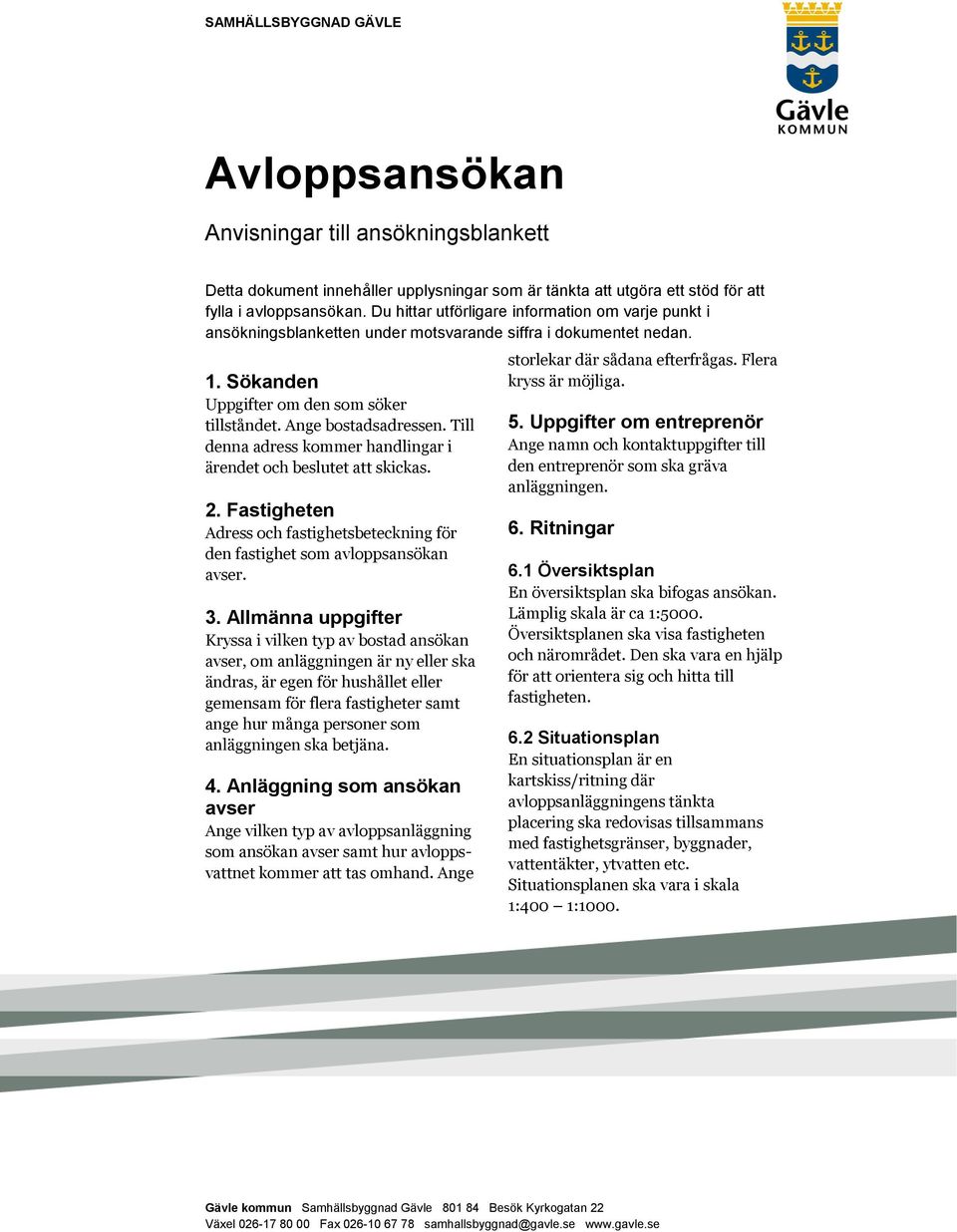

1 Avloppsansökan Anvisningar till ansökningsblankett Detta dokument innehåller upplysningar som är tänkta att utgöra ett stöd för att fylla i avloppsansökan. Du hittar utförligare information om varje punkt i ansökningsblanketten under motsvarande siffra i dokumentet nedan. 1. Sökanden Uppgifter om den som söker tillståndet. Ange bostadsadressen. Till denna adress kommer handlingar i ärendet och beslutet att skickas. 2. Fastigheten Adress och fastighetsbeteckning för den fastighet som avloppsansökan avser. 3. Allmänna uppgifter Kryssa i vilken typ av bostad ansökan avser, om anläggningen är ny eller ska ändras, är egen för hushållet eller gemensam för flera fastigheter samt ange hur många personer som anläggningen ska betjäna. 4. Anläggning som ansökan avser Ange vilken typ av avloppsanläggning som ansökan avser samt hur avloppsvattnet kommer att tas omhand. Ange storlekar där sådana efterfrågas. Flera kryss är möjliga. 5. Uppgifter om entreprenör Ange namn och kontaktuppgifter till den entreprenör som ska gräva anläggningen. 6. Ritningar 6.1 Översiktsplan En översiktsplan ska bifogas ansökan. Lämplig skala är ca 1:5000. Översiktsplanen ska visa fastigheten och närområdet. Den ska vara en hjälp för att orientera sig och hitta till fastigheten. 6.2 Situationsplan En situationsplan är en kartskiss/ritning där avloppsanläggningens tänkta placering ska redovisas tillsammans med fastighetsgränser, byggnader, vattentäkter, ytvatten etc. Situationsplanen ska vara i skala 1:400 1:1000. Gävle kommun Samhällsbyggnad Gävle Besök Kyrkogatan 22 Växel Fax samhallsbyggnad@gavle.se

Till denna adress kommer handlingar i ärendet och beslutet att skickas. 2. Fastigheten Adress och fastighetsbeteckning för den fastighet som avloppsansökan avser. 3.

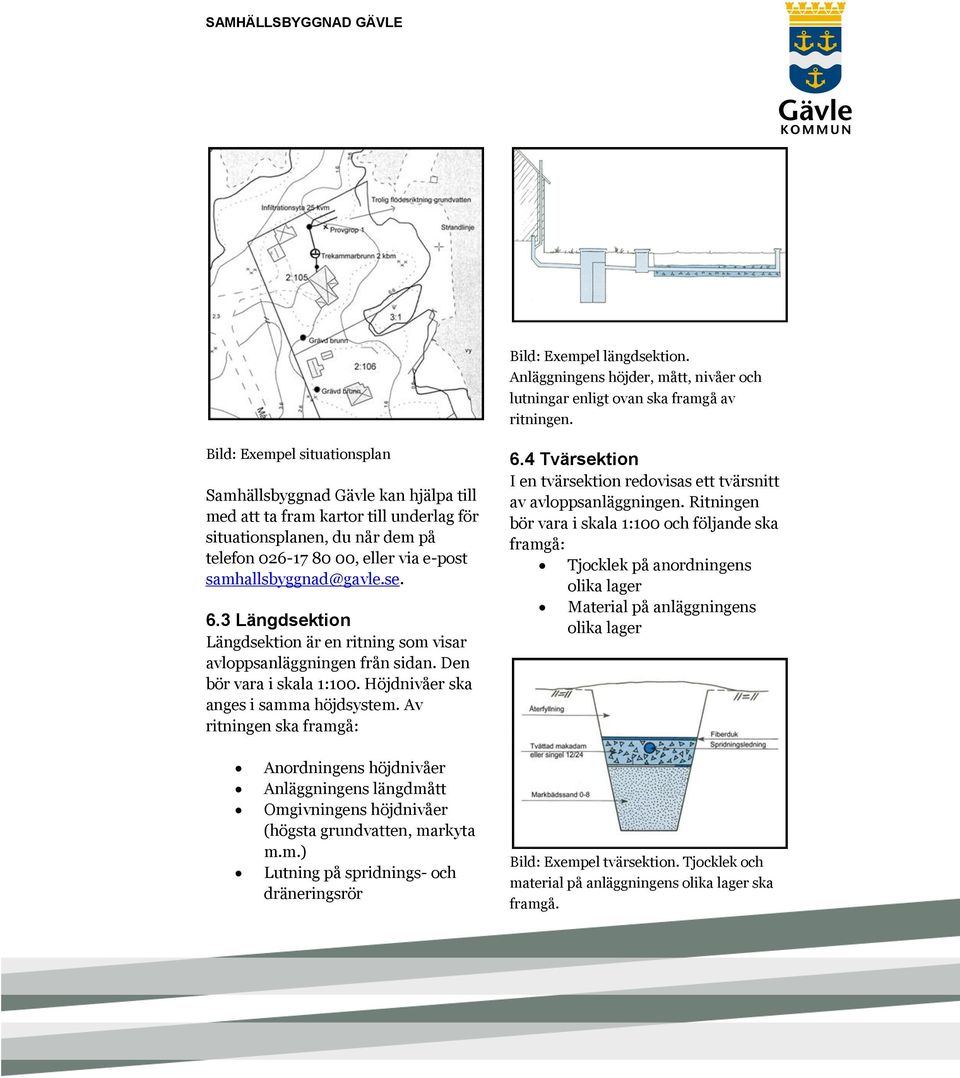

2 Bild: Exempel längdsektion. Anläggningens höjder, mått, nivåer och lutningar enligt ovan ska framgå av ritningen. Bild: Exempel situationsplan Samhällsbyggnad Gävle kan hjälpa till med att ta fram kartor till underlag för situationsplanen, du når dem på telefon , eller via e-post 6.3 Längdsektion Längdsektion är en ritning som visar avloppsanläggningen från sidan. Den bör vara i skala 1:100. Höjdnivåer ska anges i samma höjdsystem. Av ritningen ska framgå: 6.4 Tvärsektion I en tvärsektion redovisas ett tvärsnitt av avloppsanläggningen. Ritningen bör vara i skala 1:100 och följande ska framgå: Tjocklek på anordningens olika lager Material på anläggningens olika lager Anordningens höjdnivåer Anläggningens längdmått Omgivningens höjdnivåer (högsta grundvatten, markyta m.m.) Lutning på spridnings- och dräneringsrör Bild: Exempel tvärsektion. Tjocklek och material på anläggningens olika lager ska framgå.

samhallsbyggnad@gavle.se. 6.3 Längdsektion Längdsektion är en ritning som visar avloppsanläggningen från sidan. Den bör vara i skala 1:100. Höjdnivåer ska anges i samma höjdsystem.

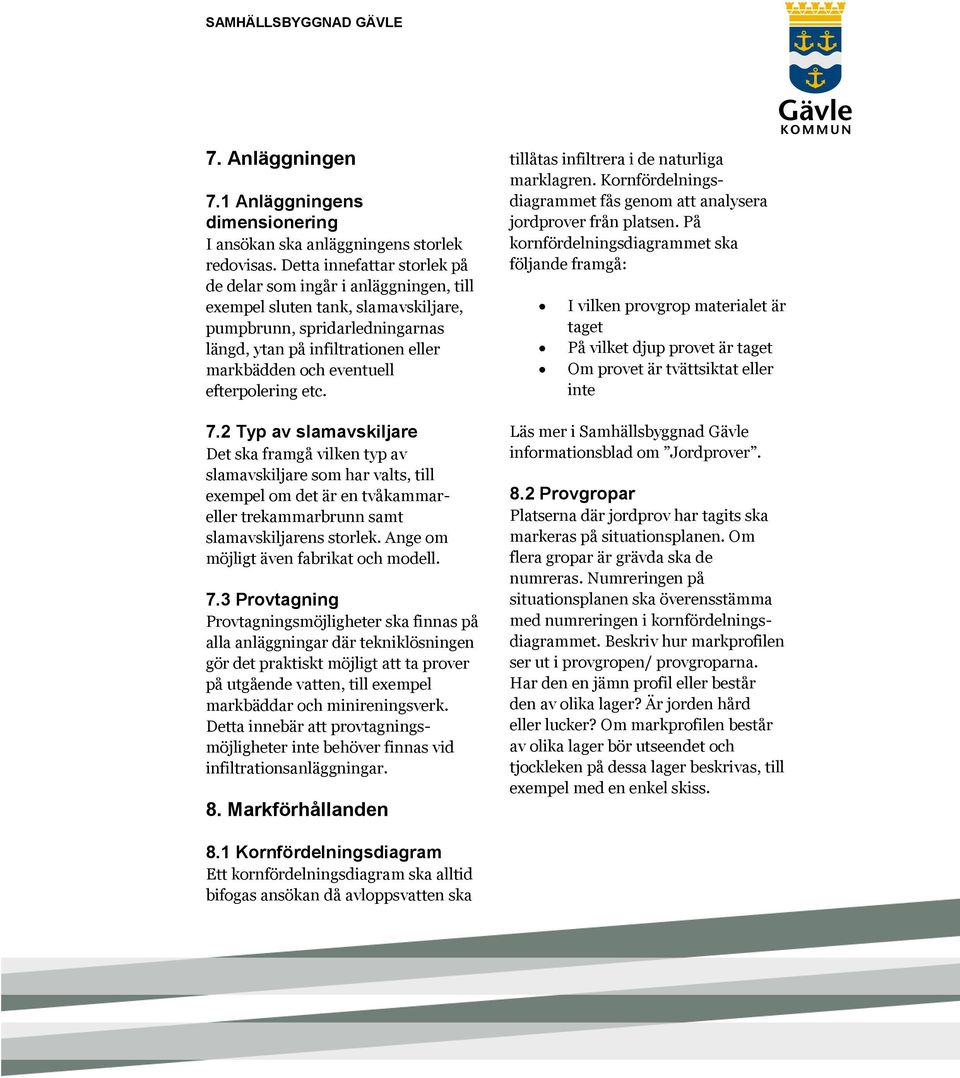

3 7. Anläggningen 7.1 Anläggningens dimensionering I ansökan ska anläggningens storlek redovisas. Detta innefattar storlek på de delar som ingår i anläggningen, till exempel sluten tank, slamavskiljare, pumpbrunn, spridarledningarnas längd, ytan på infiltrationen eller markbädden och eventuell efterpolering etc. 7.2 Typ av slamavskiljare Det ska framgå vilken typ av slamavskiljare som har valts, till exempel om det är en tvåkammareller trekammarbrunn samt slamavskiljarens storlek. Ange om möjligt även fabrikat och modell. 7.3 Provtagning Provtagningsmöjligheter ska finnas på alla anläggningar där tekniklösningen gör det praktiskt möjligt att ta prover på utgående vatten, till exempel markbäddar och minireningsverk. Detta innebär att provtagningsmöjligheter inte behöver finnas vid infiltrationsanläggningar. 8. Markförhållanden tillåtas infiltrera i de naturliga marklagren. Kornfördelningsdiagrammet fås genom att analysera jordprover från platsen. På kornfördelningsdiagrammet ska följande framgå: I vilken provgrop materialet är taget På vilket djup provet är taget Om provet är tvättsiktat eller inte Läs mer i Samhällsbyggnad Gävle informationsblad om Jordprover. 8.2 Provgropar Platserna där jordprov har tagits ska markeras på situationsplanen. Om flera gropar är grävda ska de numreras. Numreringen på situationsplanen ska överensstämma med numreringen i kornfördelningsdiagrammet. Beskriv hur markprofilen ser ut i provgropen/ provgroparna. Har den en jämn profil eller består den av olika lager? Är jorden hård eller lucker? Om markprofilen består av olika lager bör utseendet och tjockleken på dessa lager beskrivas, till exempel med en enkel skiss. 8.1 Kornfördelningsdiagram Ett kornfördelningsdiagram ska alltid bifogas ansökan då avloppsvatten ska

efterpolering etc. 7.2 Typ av slamavskiljare Det ska framgå vilken typ av slamavskiljare som har valts, till exempel om det är en tvåkammareller trekammarbrunn samt slamavskiljarens storlek.

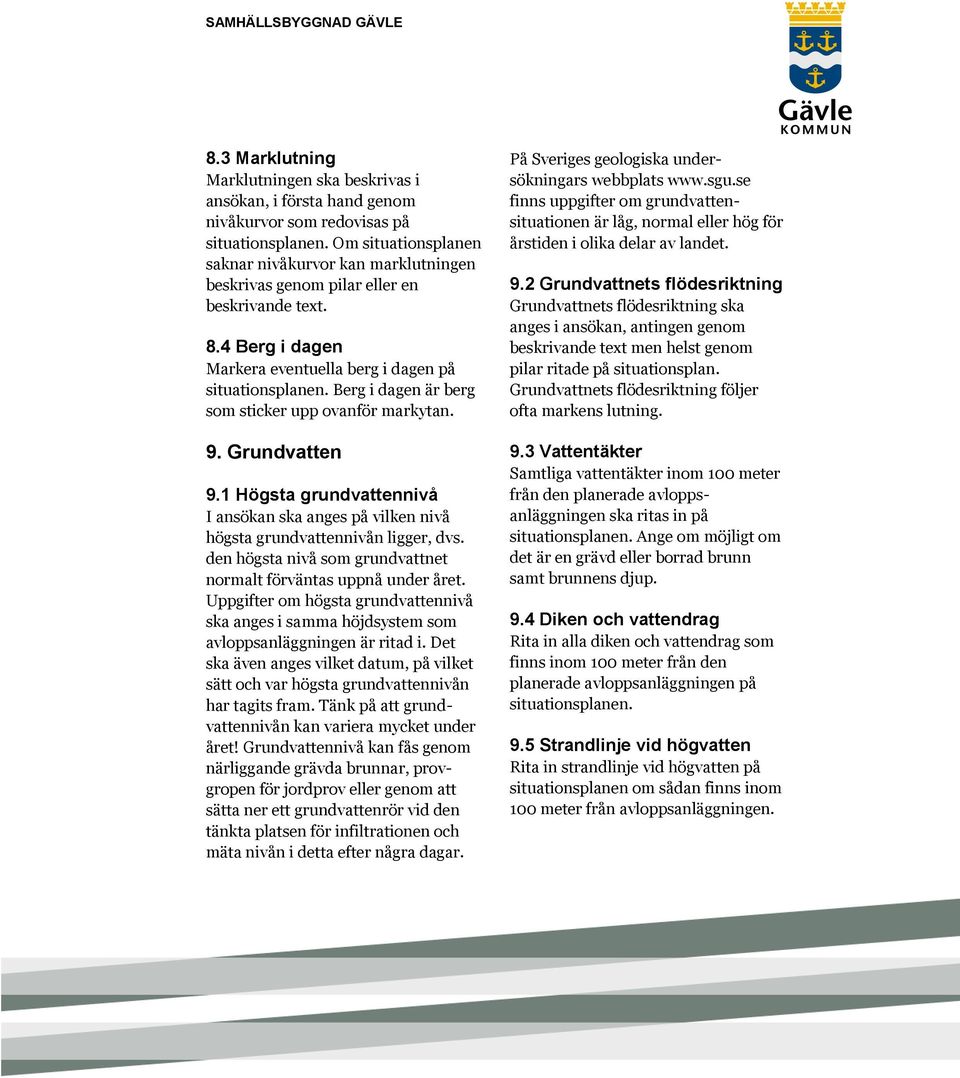

4 8.3 Marklutning Marklutningen ska beskrivas i ansökan, i första hand genom nivåkurvor som redovisas på situationsplanen. Om situationsplanen saknar nivåkurvor kan marklutningen beskrivas genom pilar eller en beskrivande text. 8.4 Berg i dagen Markera eventuella berg i dagen på situationsplanen. Berg i dagen är berg som sticker upp ovanför markytan. 9. Grundvatten 9.1 Högsta grundvattennivå I ansökan ska anges på vilken nivå högsta grundvattennivån ligger, dvs. den högsta nivå som grundvattnet normalt förväntas uppnå under året. Uppgifter om högsta grundvattennivå ska anges i samma höjdsystem som avloppsanläggningen är ritad i. Det ska även anges vilket datum, på vilket sätt och var högsta grundvattennivån har tagits fram. Tänk på att grundvattennivån kan variera mycket under året! Grundvattennivå kan fås genom närliggande grävda brunnar, provgropen för jordprov eller genom att sätta ner ett grundvattenrör vid den tänkta platsen för infiltrationen och mäta nivån i detta efter några dagar. På Sveriges geologiska undersökningars webbplats finns uppgifter om grundvattensituationen är låg, normal eller hög för årstiden i olika delar av landet. 9.2 Grundvattnets flödesriktning Grundvattnets flödesriktning ska anges i ansökan, antingen genom beskrivande text men helst genom pilar ritade på situationsplan. Grundvattnets flödesriktning följer ofta markens lutning. 9.3 Vattentäkter Samtliga vattentäkter inom 100 meter från den planerade avloppsanläggningen ska ritas in på situationsplanen. Ange om möjligt om det är en grävd eller borrad brunn samt brunnens djup. 9.4 Diken och vattendrag Rita in alla diken och vattendrag som finns inom 100 meter från den planerade avloppsanläggningen på situationsplanen. 9.5 Strandlinje vid högvatten Rita in strandlinje vid högvatten på situationsplanen om sådan finns inom 100 meter från avloppsanläggningen.

Berg i dagen är berg som sticker upp ovanför markytan. 9. Grundvatten 9.1 Högsta grundvattennivå I ansökan ska anges på vilken nivå högsta grundvattennivån ligger, dvs.

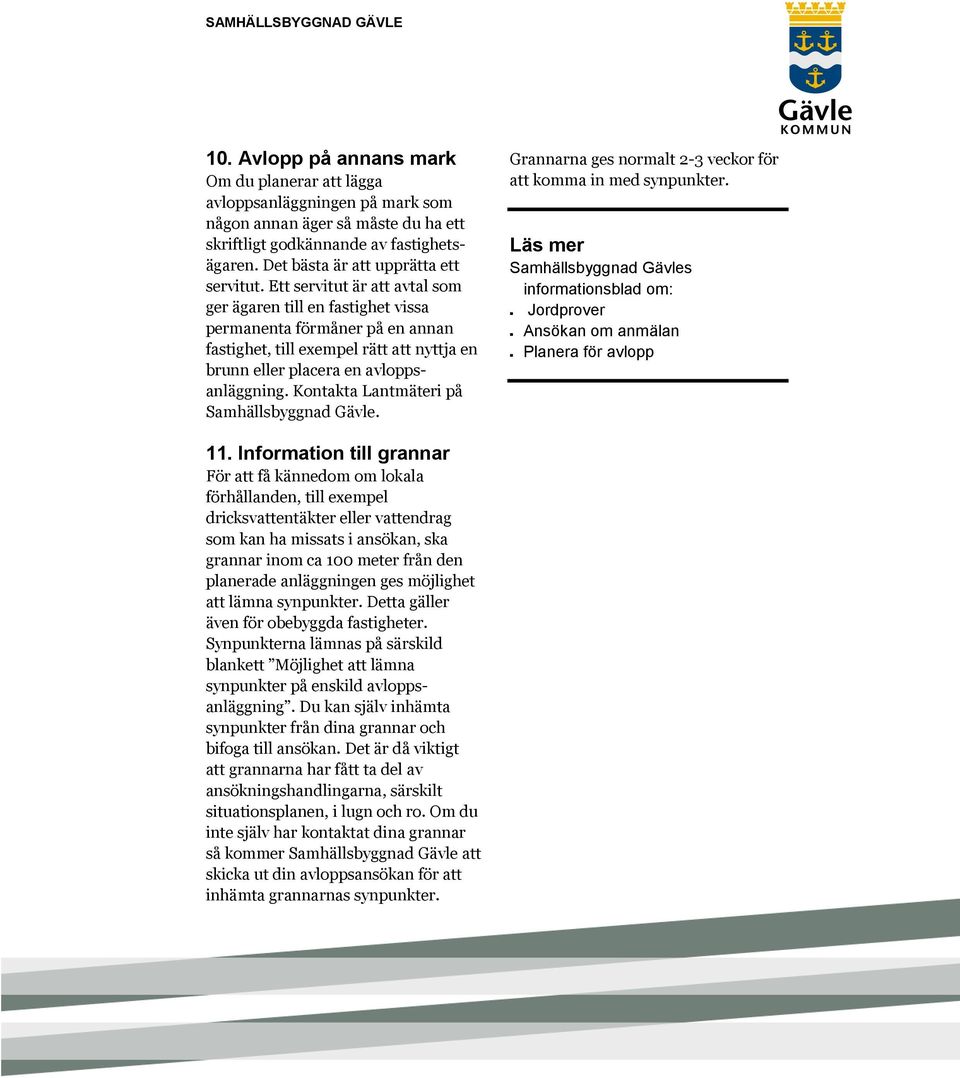

5 10. Avlopp på annans mark Om du planerar att lägga avloppsanläggningen på mark som någon annan äger så måste du ha ett skriftligt godkännande av fastighetsägaren. Det bästa är att upprätta ett servitut. Ett servitut är att avtal som ger ägaren till en fastighet vissa permanenta förmåner på en annan fastighet, till exempel rätt att nyttja en brunn eller placera en avloppsanläggning. Kontakta Lantmäteri på Samhällsbyggnad Gävle. Grannarna ges normalt 2-3 veckor för att komma in med synpunkter. Läs mer Samhällsbyggnad Gävles informationsblad om: Jordprover Ansökan om anmälan Planera för avlopp 11. Information till grannar För att få kännedom om lokala förhållanden, till exempel dricksvattentäkter eller vattendrag som kan ha missats i ansökan, ska grannar inom ca 100 meter från den planerade anläggningen ges möjlighet att lämna synpunkter. Detta gäller även för obebyggda fastigheter. Synpunkterna lämnas på särskild blankett Möjlighet att lämna synpunkter på enskild avloppsanläggning. Du kan själv inhämta synpunkter från dina grannar och bifoga till ansökan. Det är då viktigt att grannarna har fått ta del av ansökningshandlingarna, särskilt situationsplanen, i lugn och ro. Om du inte själv har kontaktat dina grannar så kommer Samhällsbyggnad Gävle att skicka ut din avloppsansökan för att inhämta grannarnas synpunkter.

Ett servitut är att avtal som ger ägaren till en fastighet vissa permanenta förmåner på en annan fastighet, till exempel rätt att nyttja en brunn eller placera en avloppsanläggning.
