Smartair Update Modul Mini. Installations och konfigurations guide Ver. 1 Juni 2010 UPDATE MODUL MINI, INSTALLATION OCH KONFIGURATIONS GUIDE 1

Transkript

1 Smartair Update Modul Mini Installations och konfigurations guide Ver. 1 Juni 2010 UPDATE MODUL MINI, INSTALLATION OCH KONFIGURATIONS GUIDE 1

2 Innehåll 1 Inledning Systemöversikt Installation och driftsättning en snabböversikt Installation av Update Modul Mini Installation av Device Installer Konfiguration av brandvägg Installation av Com Port Redirector Konfiguration av Ethernetadapter Inställningar för Ethernetadaptern Inställningar för IP-adress och port Inställningar för Seriell Kommunikation Inställningar för virtuell COM-port Konfigurering av mjukvara TS TS1000 i Nätverk Dela ut DATA mappen Konfigurering i TS Konfiguration av Update Modul Mini Driftsättning av Update Modul Mini UPDATE MODUL MINI, INSTALLATION OCH KONFIGURATIONS GUIDE 1

3 1 Inledning ASSA Smartair System är ett off-line passersystem, baserat på batteridrivna elektroniska läsare som monteras direkt på dörren eller externt strömförsörjda off-line väggläsare. Systemet kan kompletteras med TCP/IP anslutna Updaters för uppdatering av behörighet, funktioner och loggar samt validering. ASSA Smartair styrs av kort eller taggar med beröringsfria Mifare chip för läsning och skrivning (13,56MHz). Informationen är krypterad i olika sektorer och kan inte läsas ut av obehöriga. Du väljer själv vid systemuppsättning vilka sektorer du vill använda. Smartair Update Modul Mini ger möjlighet att läsa av och skriva ner information från/till läsarna i Smartair Systemet. Istället för att informationen förs över med en programmeringsenhet, sker det med hjälp av personernas kort eller taggar. Information som skrivs ner på kortet eller taggen, försvinner därifrån när den förts över till dörren eller programvaran. 1.1 Systemöversikt Update Modul Mini är baserad på en Ethernetadapter samt en kortläsare/kodare. Via en virtuell länk i ett TCP/IP-nätverk kopplas programvaran Smartair TS1000 samman med den fjärransluten kortläsare/kodare. 2 Installation och driftsättning en snabböversikt Följande avsnitt är enbart en övergripande introduktion, längre fram i Guiden beskrivs punkterna steg för steg. 1. Anslutning av Ethernetadapter inkoppling av strömförsörjning. 2. Installation av Device installer programvara. 3. Konfigurera brandväggen. 4. Installation av COM-port redirector programvara. 5. Konfiguration av Ethernetadapter via device installer. 6. Konfiguration av virtuell kommunikationsport via COM-port redirector. 7. Utdelning av DATA mapp. 8. Konfigurering i TS1000 programvara. 9. Konfigurering av Update Modul Mini mappen. 10. Starta UpdaterBox programmet. 11. Testa att uppdatera behörigheten ett kort. 3 Installation av Update Modul Mini Update Modul Mini består av tre delar: Kortläsare/kodningsenhet, Ethernetadapter och mjukvara. Ethernetadaptern användas för att ansluta enheten till nätverket. NET232 installationsprogram installeras på den PC som skall anslutas till kortläsaren/kodaren. Anslutningen sker via en virtuell COM-port i Windows som dirigerar om trafiken till nätverkskortet. Koppla in den medföljande strömkabeln till Ethernetadaptern. Skruvarna för att öppna enheterna sitter under plastbrickorna i botten. Ethernetadaptern kopplas till nätverket via en nätverkskabel. Observera att nätverkskabel inte ingår! Det finns två program med på installations CDen, Device Installer och Redirector. UPDATE MODUL MINI INSTALLATION OCH KONFIGURATION GUIDE 2

4 3.1 Installation av Device Installer Device Installer programmet konfigurerar Ethernetadapterns inställningar för seriellkommunikation samt IP-adress och port. Programmet installeras i mappen C:\Program Files\Lantronix\DeviceInstaller4.2, om inte en annan mapp väljs under installationen. En genväg till programmet skapas under Start/Program menyn. Obs!: Om Microsoft.NET Framework v2.0 eller senare inte är installerat på din dator, så kommer du att bli tillfrågad om att installera det innan Device Installer installeras. (Installations-CD:n innehåller installationsprogram för.net Framework 2.0.) För att starta installationen, sätt du i installations CDen i PCen. klicka på Next i varje skärmbild och avsluta med Close Konfiguration av brandvägg Update Modul Mini kommunicerar via UDP port 30718, detta innebär att Windowsbrandväggen måste vara avstängd, eller så måste UDP-port vara öppen. I annat fall kommer inte programmet att kunna känna av eller kommunicera med någon Smartairenhet i nätverket. För att konfigurera brandväggen, gå till Kontrollpanelen, välj Nätverksanslutningar, Klicka på Software knappen. Välj den aktiva nätverksanslutningen, högerklicka och välj Egenskaper. Klicka på Device Installer knappen och följ installationsguiden steg för steg. UPDATE MODUL MINI INSTALLATION OCH KONFIGURATION GUIDE 3

5 Gå till fliken Avancerat och välj Inställningar. 3.2 Installation av Com Port Redirector Redirector programmet skapar virtuella COM portar i Windows på en PC med nätverkskort och dirigerar om trafik till och från en fjärransluten IP-adress och port där Ethernetadaptern finns. Klicka på fliken Undantag och välj Lägg till port. Gå tillbaka till välkomstsidan och klicka på COM Port Redirector Följ installationsguiden genom att klicka Next i varje skärmbild och avsluta med Finish. Skriv in valfritt namn ex. Update Modul Mini, port och UDP, klicka på OK. Fortsätt därefter installationen. UPDATE MODUL MINI INSTALLATION OCH KONFIGURATION GUIDE 4

6 3.3.2 Inställningar för IP-adress och port Kontrollera att både den PC som kör TS1000 och den fjärranslutna Ethernetadaptern är korrekt anslutna till samma nätverk. Gå till Program/ Lantronix/DeviceInstaller, klicka på Device Installer. När installationen av COM-port redirector är slutförd så måste datorn startas om innan du kan fortsätta. 3.3 Konfiguration av Ethernetadapter Innan konfigureringen påbörjas rekommenderar vi att du kontaktar en nätverksadministratör för att få en ledig fast IP-adress, dafaultgateway och subnetmask till Ethernetadaptern. Om fler Update Modul Mini skall installeras, så krävs en IP adress för varje Update Modul Mini. Klicka på Assign IP. Skriv in enhetens MAC adress. Expandera trädet på den övre vänstra delen av skärmen. Anteckna varje adapters MAC-adress, du hittar den under locket i enheten. Denna behöver du för att kunna tilldela enheten en fast IP-adress Inställningar för Ethernetadaptern Ethernetadaptern får automatiskt en IP-adress tilldelad när den är ansluten till ett nätverk via DHCP (om tillgängligt) eller via AutoIP. ASSA rekommendera dock att ge enheten en fast IPadress. Välj den enhet du vill konfigurera och klicka på fliken Web Configuration : UPDATE MODUL MINI INSTALLATION OCH KONFIGURATION GUIDE 5

7 Klicka på menyvalet Connection och ställ sedan in parametrarna för local port. Standardportnumret är: Klicka på GO knappen. Om en ruta med användarnamn och lösenord visas, klicka OK för att fortsätta. Klicka sedan på Network. Klicka på OK. 3.4 Inställningar för Seriell kommunikation Klicka på menyvalet Serial settings och ställ in följande val: Protocol: RS232 Baud Rate: Flowcontrol: None Data bits: 8 Paritet: None Stop bits: 1 Välj Network, fyll i följande information (Kontakta din nätverksadministratör för att få informationen): Klicka på OK. Klicka på Apply Settings för att spara konfigurationen. IP-Adress: Den IP-adress som ska ställas in för Ethernetadaptern. Konfigurationen sparas i Ethernet adapterns interna icke-flyktiga minne vilket innebär att enheten inte behöver konfigureras om efter ett strömavbrott eller efter den varit urkopplad. Subnet Mask: Subnet mask. Default Gateway: Default gateway. Klicka på OK knappen. UPDATE MODUL MINI INSTALLATION OCH KONFIGURATION GUIDE 6

8 3.5 Inställningar för virtuell COM-port För att Update Modul Mini skall fungera så är det viktigt att säkerställa så att COM-porten som används är tillgänglig. För att se tillgängliga COM-portar (COM & UDP), välj kontrollpanelen -> System-> Maskinvara -> Enhetshanteraren. Varje Update Modul Mini i kräver en egen COM-port. Välj en av de tillgängliga COM-portarna och klicka sedan på OK. Klicka på Port Settings Aktivera valen Timeout Reconnect, Server Reconnect och Raw Mode och klicka på OK. Gå till program Lantronix -> Redirector klicka på Redirector. Klicka på Add IP. Klicka på Com Setup. UPDATE MODUL MINI INSTALLATION OCH KONFIGURATION GUIDE 7

9 Lägg till den IP-adress och Port som har tilldelats Ethernetadaptern enligt de föregående stegen för konfiguration av IPadress och port. Klicka på OK. Klicka på Spara Den virtuella COM-porten är nu klar att användas. Aktivera valet Silent Mode. Klicka på Advanced. Markera Run as service och klicka sedan på OK. UPDATE MODUL MINI INSTALLATION OCH KONFIGURATION GUIDE 8

10 4 Konfigurering av mjukvara TS TS1000 i Nätverk När Update Modul Mini används i nätverket så måste sökvägen till DATA mappen göras tillgänglig för samtliga PCs som har tillgång till TS1000 programvara. Detta gör du genom att: Högerklicka på DATA mappen och klicka därefter på Delning och säkerhet Klicka på Startknappen, markera SmartAir TS1000 och högerklicka. Välj Egenskaper. Gå till fliken Dela ut och markera Dela ut den här mappen. Skriv in sökvägen till datamappen Ex C:\Program\TS1000\TS1000.exe /d\\server1\data Dela ut DATA mappen För att Update Modul Mini ska fungera i nätverk, krävs det att DATA mappen delas ut. Gör enligt följande: Gå in i utforskaren och välj C/Program/TS1000 Klicka därefter på Behörighet. Markera Alla, kryssa i Fullständig behörighet. UPDATE MODUL MINI INSTALLATION OCH KONFIGURATION GUIDE 9

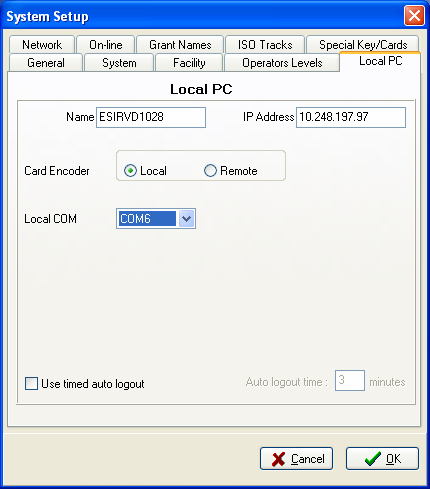

11 4.2 Konfigurering i TS1000 Programmet TS1000 måste konfigureras till att använda den nya COM- portens nummer för att kunna ansluta som en fjärransluten kodare. Klicka på valet Inställningar för att öppna inställningsfönstret. Ändra inställningen för Lokal COM på fliken Lokal PC. Den virtuella COM-porten som just har skapats måste väljas. Klicka på OK för att spara ändringarna. UPDATE MODUL MINI INSTALLATION OCH KONFIGURATION GUIDE 10

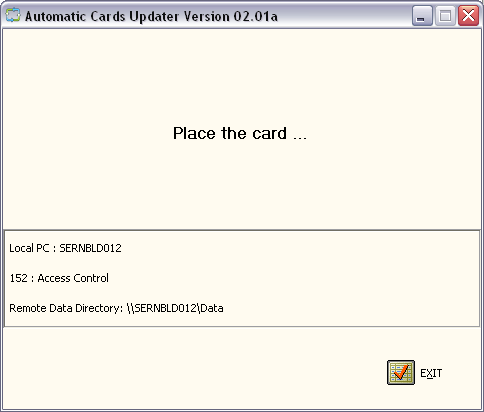

12 5 Konfiguration av Update Modul Mini För att Update Modul Mini skall kunna arbeta som en uppdaterare så måste uppdaterarens filer kopieras till den dator där databasen ligger. Dessa filer kan tillhandahållas av återförsäljaren men finns också tillgängliga i nedladdningsdelen för återförsäljare (Technical support Firmware & Software Firmware Smartair Update Modul Mini) Skapa en mapp på PCen, c:/updater och kopiera alla de filer som finns i mappen Smartair Update Modul Mini. 5.1 Driftsättning av Update Modul Mini Klicka på UpdaterBox programmet i updater mappen. Programmet startas och Update Modul Mini kopplar upp sig mot databasen. När UpdaterBox är uppkopplad mot en Update Modul Mini blinkar den gula lysdioden. Om fler Update Modul Mini används så skall en unik mapp skapas för varje Update Modul Mini, där en COM-port specificeras för varje Update Modul Mini. Viktigt att tänka på: För att Update Modul Mini skall fungera som en uppdaterare så måste alltid Updater Box programmet köras. Vi rekommenderar därför att lägga in Updaterbox programmet i autostart. I filen config.ini så måste man för varje installerad Update Modul Mini specificera den dator som databasen ligger på (DataPath), namnet på datamappen samt vilken COM-port som används för Update Modul Mini. När ett nytt kort ska utfärdas måste det alltid få en grundprogrammering via en kodare. När detta är gjort, kan behörighet ändras och loggar läsas ut via en Updater Modul Mini. Update Modul Mini kräver inte någon dörrlicens, dvs. läsaren kommer automatiskt att hämta historiklogg, modifiera korten och uppdatera dörrarna. UPDATE MODUL MINI INSTALLATION OCH KONFIGURATION GUIDE 11
