1 E.ON Smarta Hem Framtidens hem Användar- och installationsmanual 1

2 Vårt mest avancerade Smarta Hemsystem Image for illustration purposes only. Photographer Lovisa Fredriksson

3 Ditt Smarta Hemsystem väntar på att du ska sätta igång En viktig del i utvecklingen av hållbara städer är smarta bostäder, där du som boende står i centrum och formar framtidens sätt att leva. Avancerade lösningar ska göra boendet så hållbart som möjligt utan att du behöver ge avkall på din komfort. Endast ett fåtal flerbostadshus i världen har ett så avancerat energisystem som din bostad. Endast ett fåtal flerbostadshus i världen har ett så avancerat energisystem som din bostad. Kopplat till detta har din lägenhet ett Smart Hemsystem, vilket du kan styra via din ipod touch som är placerad vid ytterdörren. Föredrar du att ha en svalare temperatur i ditt sovrum jämfört med andra rum, eller vill du kunna schemalägga din kaffebryggare att börja brygga kaffe innan du stiger upp ur sängen på morgonen? Ditt Smarta Hemsystem ger dig dessa och många fler möjligheter. Styrsystemet kan dessutom dra nytta av timmätning, vilket innebär att du kan använda energin när den är så billig som möjligt och därigenom minska dina energikostnader. I samarbete med Roth Fastigheter erbjuder E.ON dig också ett förmånligt elavtal. Om du inte har fått denna information tidigare, vänligen kontakta hyllie@eon.se. 3

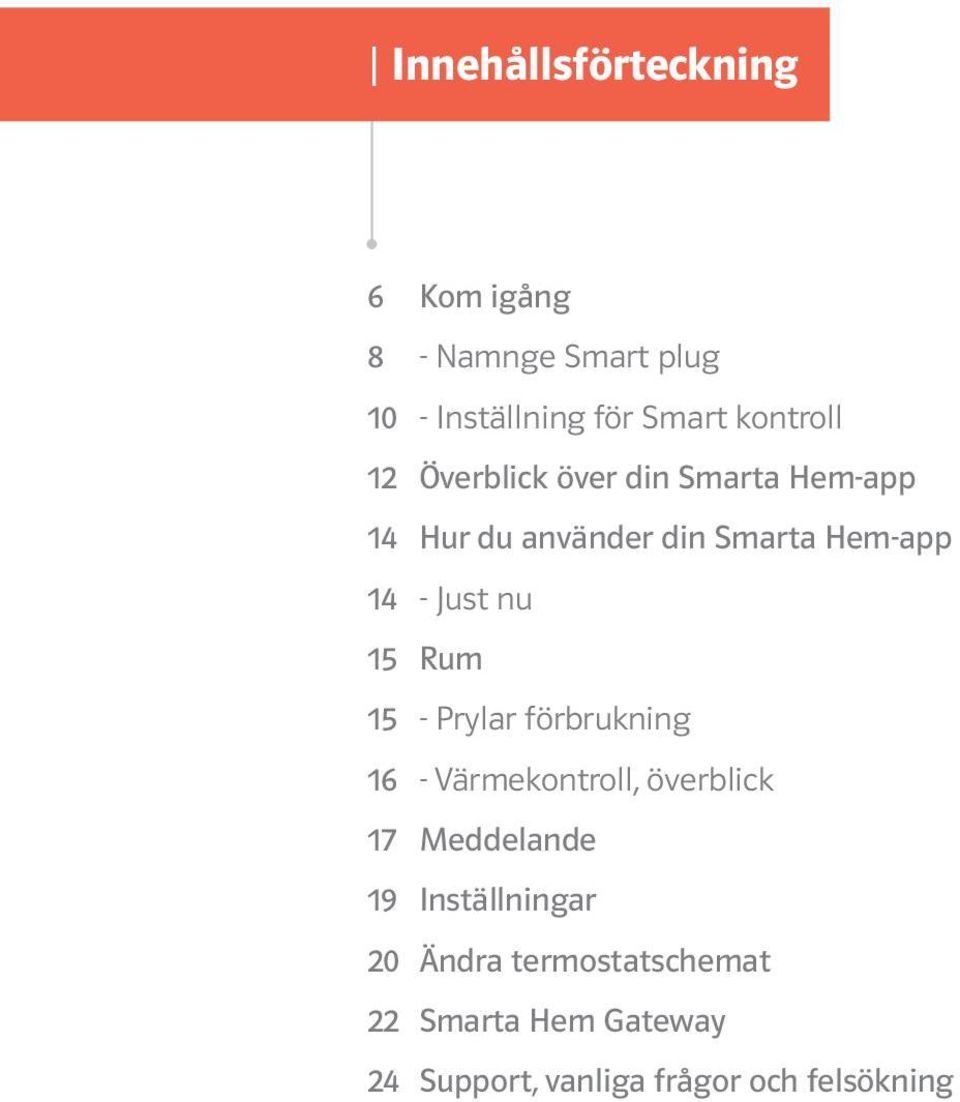

4 Innehållsförteckning 6 Kom igång 8 - Namnge Smart plug 10 - Inställning för Smart kontroll 12 Överblick över din Smarta Hem-app 14 Hur du använder din Smarta Hem-app 14 - Just nu 15 Rum 15 - Prylar förbrukning 16 - Värmekontroll, överblick 17 Meddelande 19 Inställningar 20 Ändra termostatschemat 22 Smarta Hem Gateway 24 Support, vanliga frågor och felsökning

5 5

6 6 Kom igång

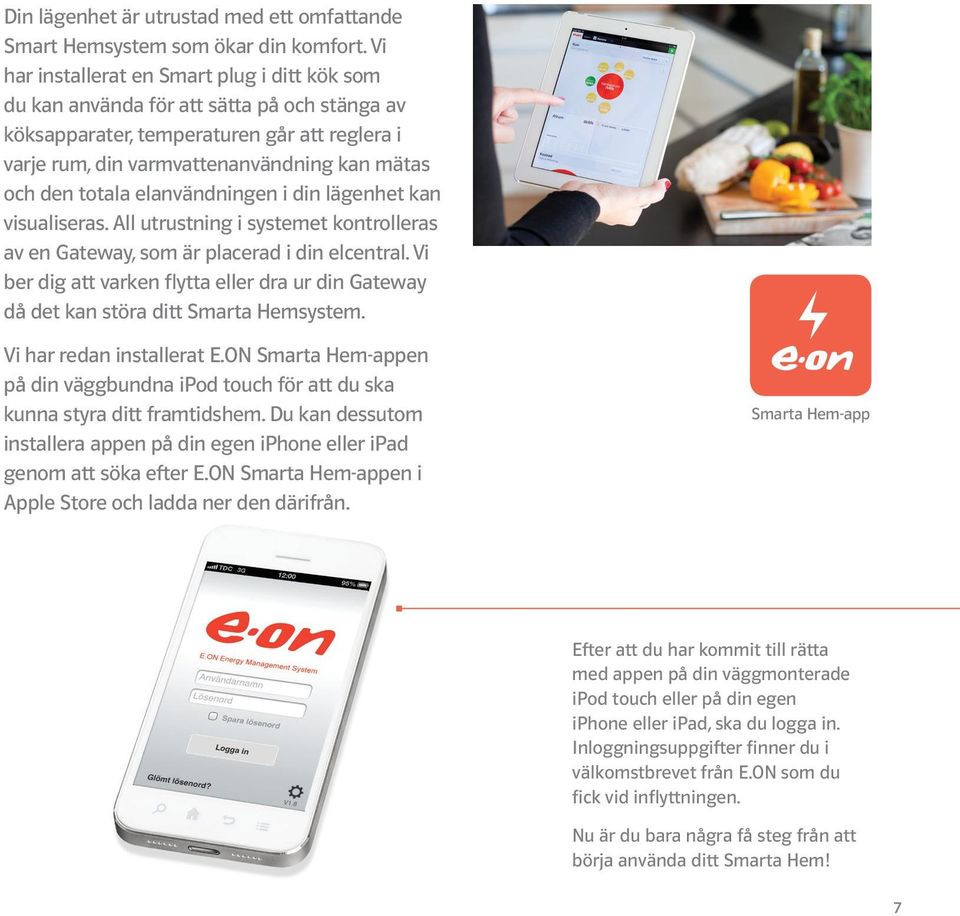

7 Din lägenhet är utrustad med ett omfattande Smart Hemsystem som ökar din komfort. Vi har installerat en Smart plug i ditt kök som du kan använda för att sätta på och stänga av köksapparater, temperaturen går att reglera i varje rum, din varmvattenanvändning kan mätas och den totala elanvändningen i din lägenhet kan visualiseras. All utrustning i systemet kontrolleras av en Gateway, som är placerad i din elcentral. Vi ber dig att varken flytta eller dra ur din Gateway då det kan störa ditt Smarta Hemsystem. Vi har redan installerat E.ON Smarta Hem-appen på din väggbundna ipod touch för att du ska kunna styra ditt framtidshem. Du kan dessutom installera appen på din egen iphone eller ipad genom att söka efter E.ON Smarta Hem-appen i Apple Store och ladda ner den därifrån. Smarta Hem-app Efter att du har kommit till rätta med appen på din väggmonterade ipod touch eller på din egen iphone eller ipad, ska du logga in. Inloggningsuppgifter finner du i välkomstbrevet från E.ON som du fick vid inflyttningen. Nu är du bara några få steg från att börja använda ditt Smarta Hem! 7

8 Namnge Smart plug Vi har redan installerat en Smart plug i ditt kök. Sätt i din Smart plug i vägguttaget. 1 (1) Därefter sätt i din hemelektronik i Smart plugen. (2) Med hjulet i det högra nedre hörnet kan du välja en rumsfärg för din Smart plug i din Smarta Hem-app. Till exempel, om du väljer blå, så kommer du att kunna se din Smart plug i det blå rummet på din ipod touch. 2 (3) Du kan också manuellt sätta på och stänga av din Smart plug. 8 3 (1) För att börja använda din Smart plug ska du till att börja med ansluta den till någon hemelektronik, exempelvis din kaffebryggare eller din dator. Därefter går du in på Inställningar i din Smarta Hem-app för att komma in i Rum- och Prylvisualiseringen. (2) Välj det rum Smart plug till exempel

9 Om du vill kan du köpa ytterligare Smart plugs från E.ON, vilka du snabbt och enkelt kan installera i din lägenhet. där din är placerad, köket. (3) Välj Smart plugen i listan. (4) Välj Namn för att specificera vad Smart plugen är kopplad till genom att skriva in ett beskrivande namn. Om du vill kan du också välja en klass. (5) Nu är du redo att kontrollera din Smart plug och se elförbrukningen i nära realtid via din Smarta Hem-app. 9

10 Inställning för Smart kontroll För att enkelt hantera ditt Smarta Hem ger vi dig Smart kontroll, vilket är snabbknappar för att ändra inställningen av ditt Smarta Hem till Hemma, Borta eller Natt. I kommande steg ska du fatta beslut om vilka prylar som ska styras genom den Smarta kontrollen, till exempel om din Smart plug ska stängas av när du är hemifrån eller under natten. (1) Gå in i din Smarta Hemapp under Inställningar och välj Smart kontroll. Fortsätt vidare med Nästa. (2) I nästkommande steg ska du fatta beslut om Bortaläget; vilka prylar (minst en) eller rum som du vill stänga av. 10

11 (3) Nu kan du ändra eller skapa ett schema för Bortaläget. (4) Därefter går du in i schemat för att välja vilka dagar som du skulle vilja att den här Smarta kontrollen ska stänga av dessa prylar när du slår om till Bortaläge. (5) Fortsätt med installationsprocessen och välj prylar och schema på samma vis även för Nattläget. 11

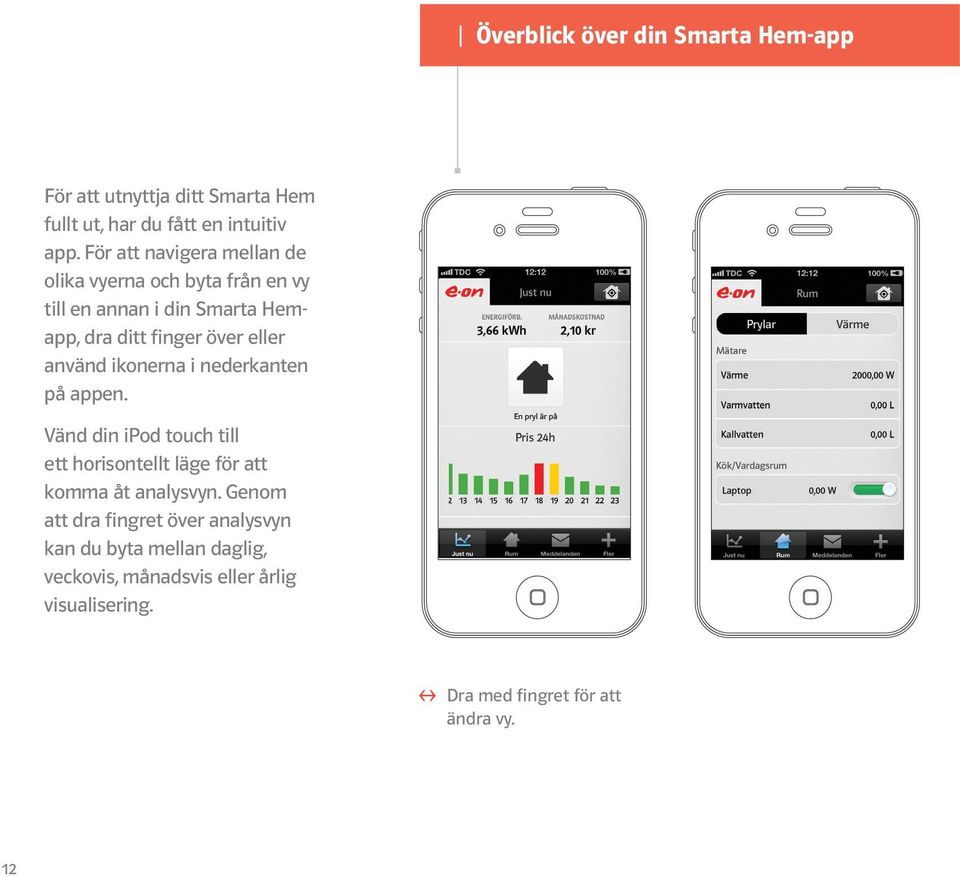

12 Överblick över din Smarta Hem-app För att utnyttja ditt Smarta Hem fullt ut, har du fått en intuitiv app. För att navigera mellan de olika vyerna och byta från en vy till en annan i din Smarta Hemapp, dra ditt finger över eller använd ikonerna i nederkanten på appen. Vänd din ipod touch till ett horisontellt läge för att komma åt analysvyn. Genom att dra fingret över analysvyn kan du byta mellan daglig, veckovis, månadsvis eller årlig visualisering. Dra med fingret för att ändra vy. 12

13 13

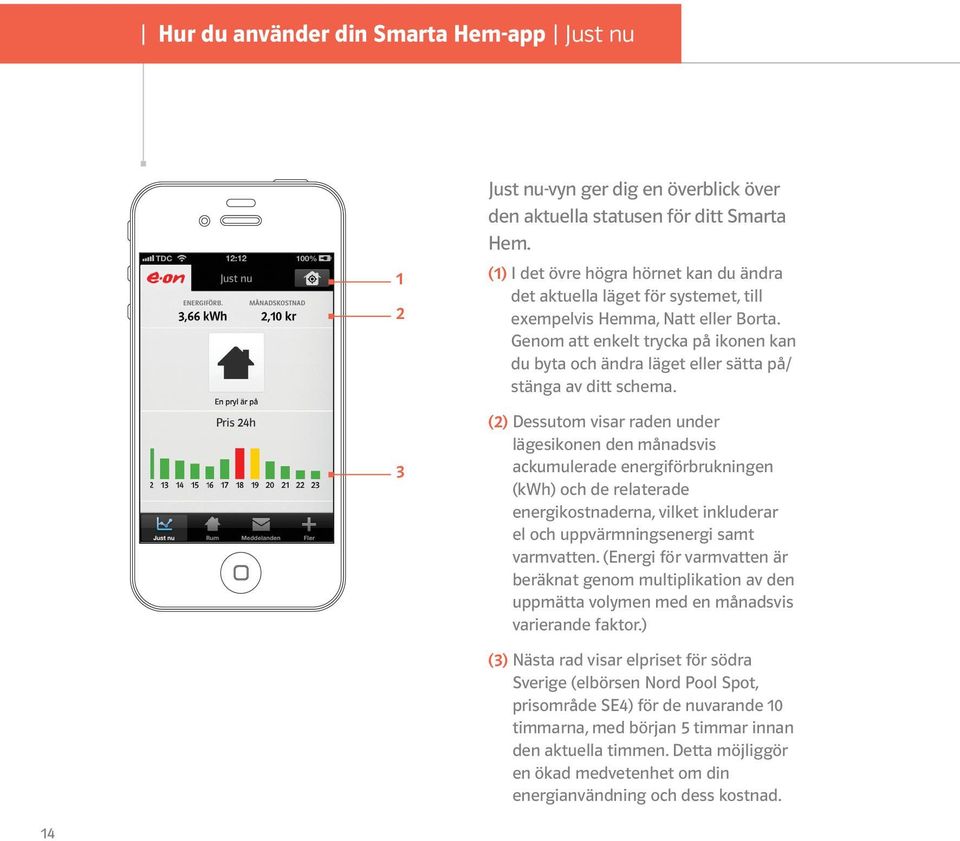

14 Hur du använder din Smarta Hem-app Just nu Just nu-vyn ger dig en överblick över den aktuella statusen för ditt Smarta Hem. (1) I det övre högra hörnet kan du ändra det aktuella läget för systemet, till exempelvis Hemma, Natt eller Borta. Genom att enkelt trycka på ikonen kan du byta och ändra läget eller sätta på/ stänga av ditt schema. (2) Dessutom visar raden under lägesikonen den månadsvis ackumulerade energiförbrukningen (kwh) och de relaterade energikostnaderna, vilket inkluderar el och uppvärmningsenergi samt varmvatten. (Energi för varmvatten är beräknat genom multiplikation av den uppmätta volymen med en månadsvis varierande faktor.) (3) Nästa rad visar elpriset för södra Sverige (elbörsen Nord Pool Spot, prisområde SE4) för de nuvarande 10 timmarna, med början 5 timmar innan den aktuella timmen. Detta möjliggör en ökad medvetenhet om din energianvändning och dess kostnad. 14

15 Hur du använder din Smarta Hem-app Rum Prylar förbrukning Den här vyn får du i avdelningen Rum (1) Högst upp på displayen kan du välja mellan Pryl eller Värme. (2) Om du väljer Rum kan du direkt se din aktuella värme- och vattenförbrukning. (3) Dessutom kan du se din aktuella energiförbrukning för de prylar som är inkopplade i din Smart plug. (4) Genom att dra knappen till vänster/ höger kan du enkelt fjärrstyra de anslutna prylarna genom att stänga av och sätta på dem. För din bekvämlighet kan du alltid enkelt ändra inställningen för varje pryl, till exempel namnet, rummet eller andra passande inställningar genom att gå in på Inställningar. I köket i din lägenhet finner du en Smart plug som redan är installerad. För att göra ditt hem ännu smartare, har du möjlighet att köpa ytterligare Smart plugs från E.ON. 15

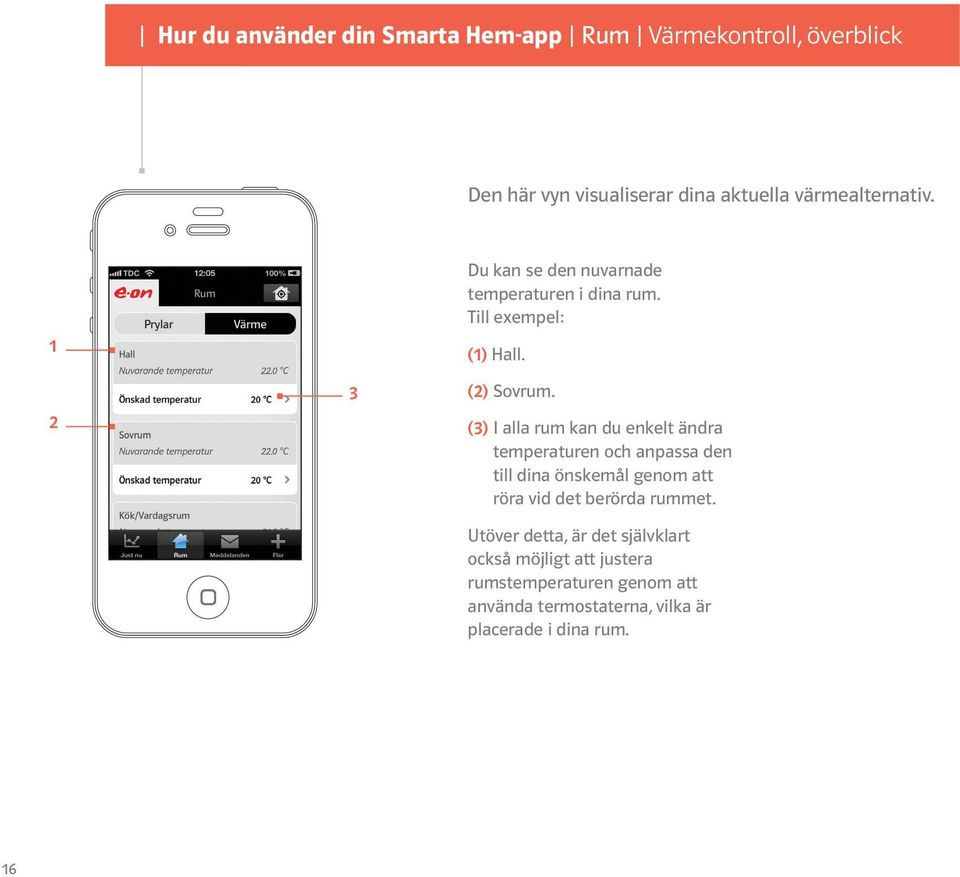

16 Hur du använder din Smarta Hem-app Rum Värmekontroll, överblick Den här vyn visualiserar dina aktuella värmealternativ Du kan se den nuvarnade temperaturen i dina rum. Till exempel: (1) Hall. (2) Sovrum. (3) I alla rum kan du enkelt ändra temperaturen och anpassa den till dina önskemål genom att röra vid det berörda rummet. Utöver detta, är det självklart också möjligt att justera rumstemperaturen genom att använda termostaterna, vilka är placerade i dina rum. 16

17 Hur du använder din Smarta Hem-app Meddelande I den här vyn kan du se alla viktiga meddelanden och alltid hålla dig uppdaterad. 1 2 (1) Olästa meddelanden kan enkelt identifieras genom den svarta texten. Dessutom ger de första orden för varje meddelande en indikation om vad det avser. (I bilden visas inga meddelanden.) (2) Längst ner på vyn kan du också direkt se hur många olästa meddelanden du har. Du kan få en detaljerad version av varje meddelande genom att välja enskilda meddelanden. Dessa meddelanden kan bli användbara vid behov av felsökning. 17

18 18

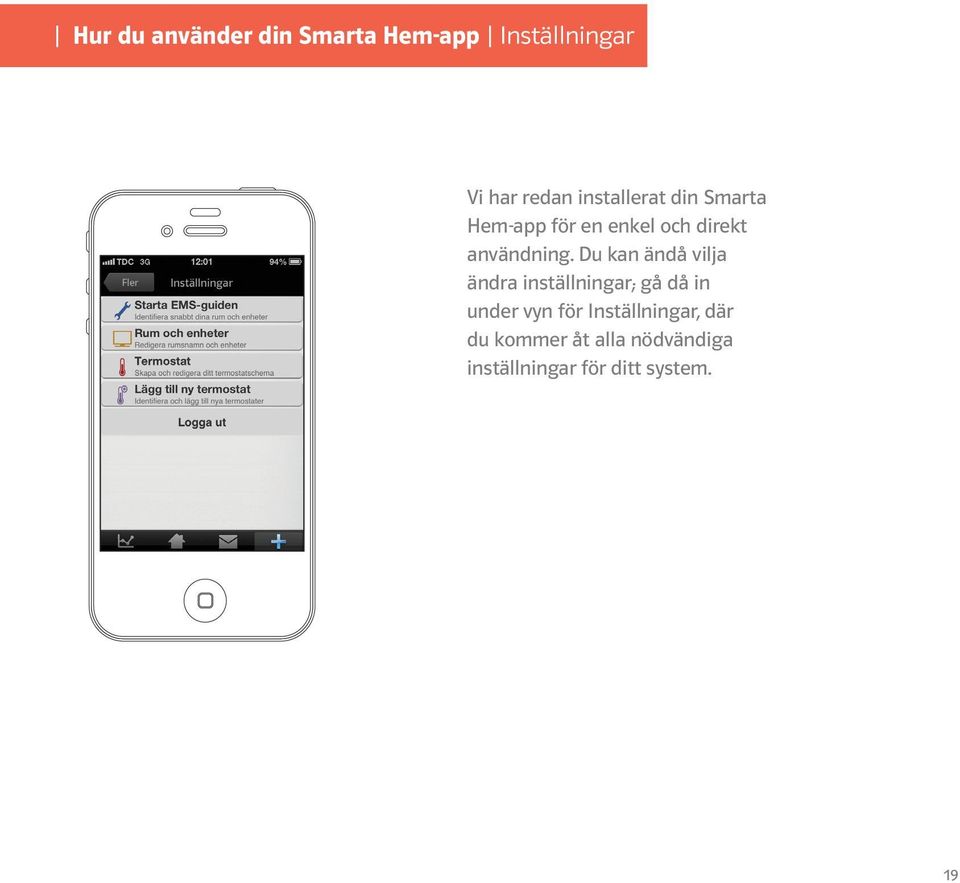

19 Hur du använder din Smarta Hem-app Inställningar Vi har redan installerat din Smarta Hem-app för en enkel och direkt användning. Du kan ändå vilja ändra inställningar; gå då in under vyn för Inställningar, där du kommer åt alla nödvändiga inställningar för ditt system. 19

20 Ändra termostatschemat Vid behov kan du enkelt ändra det befintliga termostatschemat. (1) Logga in på appen, där du enkelt kan ändra det befintliga termostatschemat. (2) Gå in under Fler i din Smarta Hem-app och välj Inställningar. (3) Välj Termostatschema i den nästkommande vyn och välj schema, till exempel Vardag. 20

21 (4) Nu kan du lägga till eller ta bort dagar för schemat. (5) Titta på din nuvarnade tid- och temperaturinställning. (6) Du kan också ändra tiden och temperaturen i ett rum genom att enkelt rotera hjulet. 21

22 Smarta Hem Gateway Vi ber dig att varken flytta eller dra ur din Gateway då det kan störa ditt Smarta Hemsystem! Smarta Hem Gateway är hjärnan i ditt framtidshem. Den möjliggör uppkoppling mot internet för att övervaka energiförbrukningen i lägenheten, likväl som för att kontrollera din temperatur och värmeförbrukning via din Smarta Hem-app. En Gateway är redan installerad i din elcentral. (1) Knapp för synkronisering av prylar samt visar aktuell aktivitet. (2) WAN (internetanslutning) felindikator. (3) LAN (hemmanätverk) felindikator. (4) Strömindikator. (5) Nätverksanslutning (RJ45): ethernetanslutning för anslutning av din Gateway. (6) USB-anslutning (på vissa modeller). (7) Uttag för strömuttag på din Gateway. 22

23

24 Support, vanliga frågor och felsökning Vi är övertygade om att du kommer att uppskatta komforten och hur enkelt du kontrollerar ditt Smarta Hem. Om du stöter på problem finner du här frågor och svar samt hur du felsöker. Om du trots allt skulle behöva ytterligare support, ber vi dig kontakta din hyresvärd. 24 Hur stor effekt använder min Smart plug? Din Smart plug har en liten effekt som varierar mellan 0,5-4 W beroende på vilken uppgift den utför om den till exempel överför data eller om den är i sovläge. Den genomsnittliga effekten ligger på 1,5 W. Hur lång räckvidd har min smart plug? Räckvidden ligger mellan 5-20 meter, bland annat beroende på husets konstruktion. Ett hus med betongväggar begränsar räckvidden till cirka 5 meter och ett hus med träväggar kan ha en räckvidd på upp till 20 meter. Har min Smart plug överbelastningsskydd? Ja, den maximala strömbelastningen som din Smart plug kan klara av är 10 A. Vad jag ska undvika när jag sätter upp och installerar mina Smart plugs i hemmet? I de flesta fallen fungerar Smart plugen, men det finns några områden där uppkopplingen kan vara mindre pålitlig. Ett exempel är radiofrekvens-utrustning som kan vara känslig för störningar från annan radiofrekvens-utrustning. Undvik att placera Smart plugs bakom stor utrustning såsom kyl och frys, tvättmaskiner och torktumlare. Slutligen är det också bäst att placera varje Smart plug minst 30 cm från golvet. Hur felsöker jag en Smart plug? Om din Smart plug inte fungerar korrekt, kan du testa följande: - Lampan på min Smart plug blinkar grönt: Det här indikerar att din Smart plug har tappat kontakten med din Gateway. Vänta några minuter

25 för att se om den kan koppla upp mot din Gateway igen. Om den inte kan det, flytta Smart plugen närmare Gateway och testa igen. När du fattar beslut om den bästa placeringen för din Smart plug, testa och försäkra dig om att den är placerad minst 30 cm ovanför golvet. - Min Smart plug visar ett stadigt blinkande rött ljus: Det här indikerar ett skyddsläge för överbelastning (ström). Vänligen kontrollera att du inte har överskridit maxgränsen på 10 A. Tryck på strömknappen en gång för återställning. Om du upplever något av följande problem, vänligen kontakta din hyresvärd: - Jag har inte möjlighet att manuellt sätta på/stänga av min Smart plug när jag trycker på dess strömbrytare. - Jag har en pryl med en lägre strömanvändning än 10 A, men min Smart plug visar ändå skyddsläget för överbelastning. - Min Smart plug fungerar som den ska, men rapporterar höga värden även när prylar med låg elförbrukning är inkopplade. - Min Smart plug rapporterar negativa värden för elförbrukning. - Min Smart plug är inställd på låst rum, men jag kan ändå sätta på och stänga av min Smart plug manuellt eller genom appen. - Min Smart plug genererar inga värden för elförbrukningen trots att prylar är inkopplade och påslagna. 25

26 24

27 1 Nu är du redo att använda ditt Smarta Hem!
