1 IVT Optima Den nya kraftfulla uteluftvärmepumpen

2 En helt ny standard för luft/vatten värmepumpar IVT Optima luft/vatten värmepump är ett mycket bra val där det inte är möjligt att installera berg- eller jordvärme. Den använder värmen i luften utanför ditt hus och ger värme till ditt vattenburna värmesystem. Den producerar även varmvatten för dusch och bad. Ny teknik klarar 20 minusgrader Nu har IVT uppgraderat sortimentet med den absolut senaste tekniken för optimal prestanda och driftsäkerhet. IVT Optima ger skön värme till huset även vid 20 minusgrader. Den höga effekten ger ökad årsvärmefaktor och därmed också maximerad besparing. Unik kraftfull kompressor Vi har mycket goda erfarenheter från de unika scrollkompressorer som används i våra bergvärmepumpar och som IVT har ensamrätt på. Nu utnyttjar vi detta försprång och använder motsvarande kompressorer i samtliga IVT Optima modeller. De är tekniskt mycket avancerade, driftsäkra och energieffektiva. Tack vare CompSafe minimeras risken för skador på kompressorn vid eventuella driftstörningar. Enkelt och tryggt IVT Optima placeras utanför huset och utnyttjar den värme som alltid finns i utomhusluften även vid minus 20 grader. Den kopplas till inomhusmodulen IVT Kombimodul eller 290A/W som innehåller elpatron, varmvattenberedare och avancerad reglercentral. Allt styrs enkelt och bekvämt från reglercentralen.

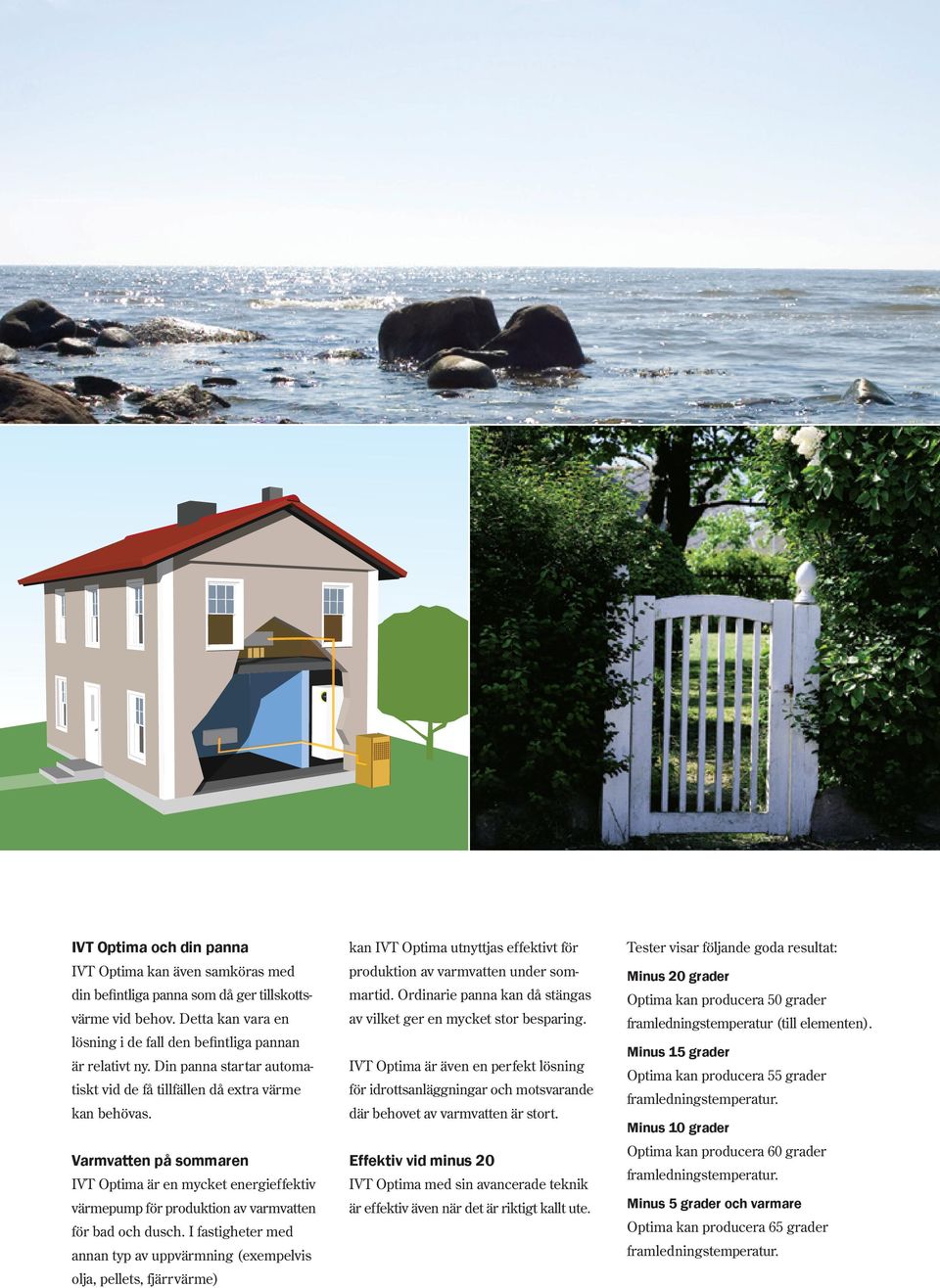

3 IVT Optima och din panna IVT Optima kan även samköras med din befintliga panna som då ger tillskottsvärme vid behov. Detta kan vara en lösning i de fall den befintliga pannan är relativt ny. Din panna startar automatiskt vid de få tillfällen då extra värme kan behövas. Varmvatten på sommaren IVT Optima är en mycket energieffektiv värmepump för produktion av varmvatten för bad och dusch. I fastigheter med annan typ av uppvärmning (exempelvis olja, pellets, fjärrvärme) kan IVT Optima utnyttjas effektivt för produktion av varmvatten under sommartid. Ordinarie panna kan då stängas av vilket ger en mycket stor besparing. IVT Optima är även en perfekt lösning för idrottsanläggningar och motsvarande där behovet av varmvatten är stort. Effektiv vid minus 20 IVT Optima med sin avancerade teknik är effektiv även när det är riktigt kallt ute. Tester visar följande goda resultat: Minus 20 grader Optima kan producera 50 grader framledningstemperatur (till elementen). Minus 15 grader Optima kan producera 55 grader framledningstemperatur. Minus 10 grader Optima kan producera 60 grader framledningstemperatur. Minus 5 grader och varmare Optima kan producera 65 grader framledningstemperatur.

4 Ett komplett system för både värme och vatten IVT Optima luft/vatten värmepump är den perfekta värmepumpen för dig som vill ha låga kostnader för värme och varmvatten, men som inte har berg på rimligt djup för bergvärme, eller tillräckligt stor tomt för jordvärme. Utvecklad för Sverige IVT Optima är i varje detalj optimerad för att fungera effektivt i vårt klimat. Den har bland annat en avfrostningsplåt som vid behov värms av kylkretsen, vilket ökar verkningsgraden och gör det enkelt att dränera bort smältvatten. IVT har utvecklat denna unika teknik för att du ska få minimala värmekostnader för framtiden. Du kan vara trygg oavsett vad som händer med energipriserna i övrigt. Fem modeller IVT Optima finns i fem modeller, 600, 900, 1100, 1400 och De större modellerna är främst avsedda för större fastigheter och ansluts till extern ackumulatortank. Tyst teknik Kompressorns optimerade teknik gör IVT Optima mycket tystgående. Dessutom är utflödet av luft riktat uppåt, insuget sker mellan enheten och väggen, vilket gör IVT Optima till en av marknadens tystaste värmepumpar. Inget ljud riktas mot dina grannar. Kortfakta IVT Optima Ny och extra kraftfull uteluftvärmepump Ditt bästa val där det inte går att installera bergvärme eller jordvärme Producerar värme till ditt vattenburna värmesystem I kombination med med Kombimodul eller 290 A/W en komplett lösning för värme och varmvatten Unik scrollkompressor för maximal besparing och driftsäkerhet Ger värme ned till minus 20 grader Automatisk avisning ökar besparingen Minimerad ljudnivå

5

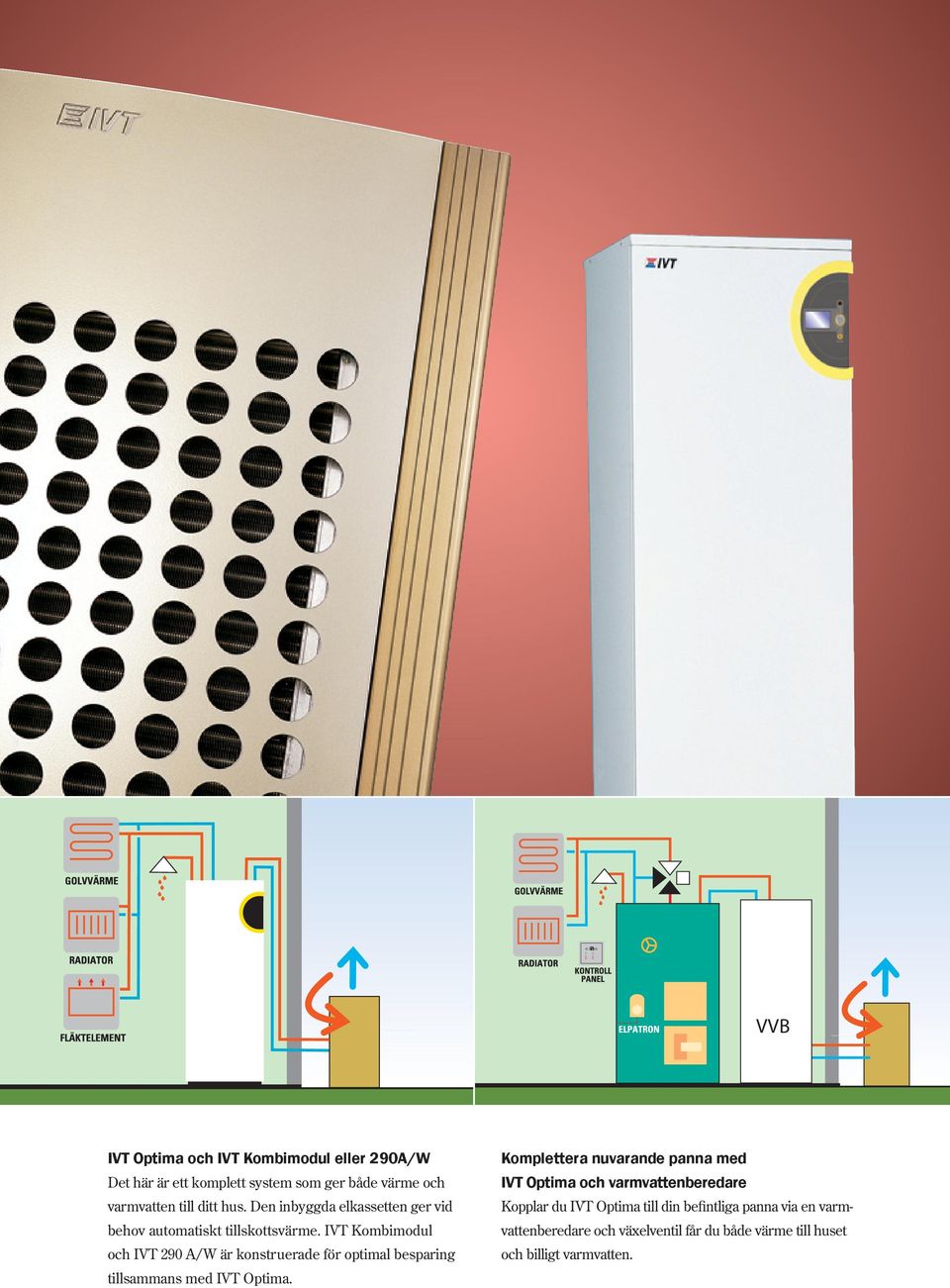

6 3 TILL/FR N 7 TERS T DRIF T LARM TILL DRIF T RETUR H G H ETGAS H G PRESSOST A T H G PRESSOST A T L G KOMPRESSO R TILLSKOTT VA RM VA TTEN GI VA RFEL VVB IVT Optima och IVT Kombimodul eller 290A/W Det här är ett komplett system som ger både värme och varmvatten till ditt hus. Den inbyggda elkassetten ger vid behov automatiskt tillskottsvärme. IVT Kombimodul och IVT 290 A/W är konstruerade för optimal besparing tillsammans med IVT Optima. Komplettera nuvarande panna med IVT Optima och varmvattenberedare Kopplar du IVT Optima till din befintliga panna via en varmvattenberedare och växelventil får du både värme till huset och billigt varmvatten.

7 Tekniska fakta Modell IVT Optima Avgiven/Tillförd effekt vid 7/35 C kw 5,5/1,4 7,2/2,0 8,9/2,3 12,9/3,3 14,3/3,9 Avgiven/Tillförd effekt vid 7/45 C kw 5,1/1,7 7,0/2,4 8,6/2,8 12,5/4,0 14,1/4,7 Nominellt flöde värmebärare l/s 0,19 0,29 0,34 0,47 0,55 Internt tryckfall värmebärare kpa Fläkthastighet, antal steg 1 Luftflöde m 3 /h Elförbrukning fläktmotor A 0,44 0,7 (400V N3) Elektrisk inkoppling 400V, 3N~50Hz Säkringsstorlek AT Kompressor Högsta utgående värmebärartemp. 65 C Köldmediefyllning R-407C kg 2,5 2,6 2,7 3,4 3,5 Anslutning värmebärare G1 inv G1 utv Rek. cirkulationspump P2 Wilo Star RS 25/6 Top-S 25/7,5 Avfrostningssystem Scroll Hetgas med 4-vägsventil Dimensioner (BxDxH) 1) mm 820x640x x705x1660 Vikt kg Färg Hölje Champagne Galvad lackerad plåt Ljudtrycksnivå (Lp-öra) 2) dba Effektuppgifterna vid +7/35 och +7/45 är angivna enligt Europastandarden EN ) Mått exkl. fötter, tillk. min 20 mm - max 30 mm beroende på justering. 2) Med ljudtrycksnivå menas ljudnivån som i öronhöjd (1,8 m) uppfattas 1 meter ifrån värmepumpen. Exempel: Om värmepumpen står ute med fri ljudutbredning minskar ljudnivån med 6 dba vid varje avståndsfördubbling. Optima 1100 Avstånd Lp öra (dba) 1 meter 53 2 meter 47 4 meter 41 8 meter 35 Modell IVT 290 A/W Modell IVT Kombimodul IVT 200 A/W IVT 300 A/W Effekt elpatron kw 9 12 Effekt cirkulationspump kw 0,2 Elektrisk inkoppling 400V 3N Max.Effektförbrukning kw 9,2 12,2 Säkringsstorlek AT Max. arbetstryck inner/yttermantel bar 9/3 Max. arbetstryck arbetstank bar 3 Max. arbetstryck inner/yttermantel MPa 0,9/0,3 Max. arbetstryck arbetstank MPa 0,3 Volym varmvattenberedare l 185/40 286/75 Volym arbetstank l Volym expansionskärl l Varmvattenkapacitet 40 C* 12 l/min 250 liter 360 liter Överhettningsskydd C 90 Min. fl öde värmesystem l/s 0,19 Pump för värmesystem G1 Wilo Star RS 25/6-3 Värmebärarpump Wilo Star RS 25/6-3 Dimensioner (BxDxH mm 600x648x x774x1970 Vikt exkl. / inkl. vatten kg 172/ /741 Mått (H x B x D) mm 1660 x 600 x 615 Rostfri varmvattenberedare liter 163 Vikt exkl. vatten kg 122 Överhettningsskydd 90 C Expansionskärl liter 12 Effekt elpatron kw 9/13,5 Effekt cirkulationspump kw 0,2 Maximalt tillåtet externt tryckfall kpa 38 Anod Elanod Säkerhetsventil Backventil Påfyllningsventil Avtappningsventil Blandningsventil Behövs ej Tryckmätare Växelventil Röranslutningar mm 32 Spillvattenanslutning mm 32 Spänning 400V 3N~ 50 Hz Avsäkring A 16/25

8 IVT ledande i Europa IVT är ledande i Europa och har mer än 30 års erfarenhet av utveckling och tillverkning av värmepumpar. Vi har ett komplett produktprogram vilket innebär att du alltid kan välja den värmepump som ger bäst besparing efter dina unika förhållanden. Med IVT Optima följer vår unika IVT Nöjd-Kund-Garanti. Vi garanterar att du blir nöjd med din värmepump, med besparingen och installationen. Blir det mot förmodan något fel på din värmepump garanterar vi Värme inom 24 timmar. Tio års försäkring Med IVT får du också den bästa tryggheten. För privatperson ingår tio års försäkring på kompressorn samt sex år på hela värmepumpanläggningen utan extra kostnad. Detta är extra förmånligt med tanke på att kompressorn är placerad utomhus. För juridisk person (bostadsrättsföreningar etc) ingår tre års försäkring utan extra kostnad. Denna försäkring kan förlängas till fem år mot låg extra kostnad. IVT Industrier och våra återförsäljare är medlemmar i Svenska Värmepumpföreningen. Branschens gemensamma organisation för ökad kundtrygghet. IVT Industrier AB, Box 1012, Tranås Telefon Fax mailbox@ivt.se CCJ TTM 5201SE
