1 Novenco axialfläktar ZerAx - Standard Januari 2010

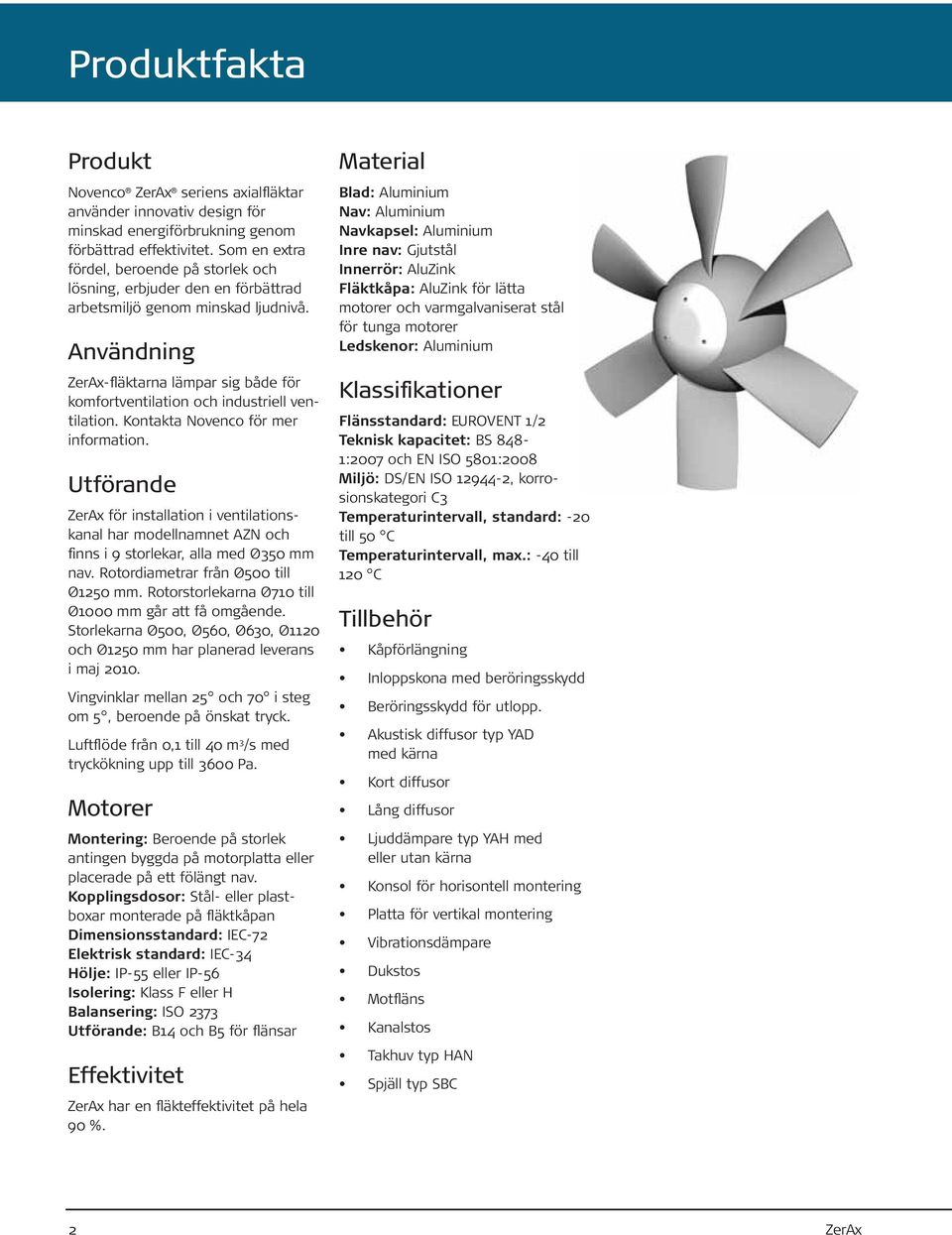

2 Produktfakta Produkt Novenco ZerAx seriens axialfläktar använder innovativ design för minskad energiförbrukning genom förbättrad effektivitet. Som en extra fördel, beroende på storlek och lösning, erbjuder den en förbättrad arbetsmiljö genom minskad ljudnivå. Användning ZerAx-fläktarna lämpar sig både för komfortventilation och industriell ventilation. Kontakta Novenco för mer information. Utförande ZerAx för installation i ventilationskanal har modellnamnet AZN och finns i 9 storlekar, alla med Ø350 mm nav. Rotordiametrar från Ø500 till Ø1250 mm. Rotorstorlekarna Ø710 till Ø1000 mm går att få omgående. Storlekarna Ø500, Ø560, Ø630, Ø1120 och Ø1250 mm har planerad leverans i maj Vingvinklar mellan 25 och 70 i steg om 5, beroende på önskat tryck. Luftflöde från 0,1 till 40 m 3 /s med tryckökning upp till 3600 Pa. Motorer Montering: Beroende på storlek antingen byggda på motorplatta eller placerade på ett fölängt nav. Kopplingsdosor: Stål- eller plastboxar monterade på fläktkåpan Dimensionsstandard: IEC-72 Elektrisk standard: IEC-34 Hölje: IP-55 eller IP-56 Isolering: Klass F eller H Balansering: ISO 2373 Utförande: B14 och B5 för flänsar Effektivitet ZerAx har en fläkteffektivitet på hela 90 %. Material Blad: Aluminium Nav: Aluminium Navkapsel: Aluminium Inre nav: Gjutstål Innerrör: AluZink Fläktkåpa: AluZink för lätta motorer och varmgalvaniserat stål för tunga motorer Ledskenor: Aluminium Klassifikationer Flänsstandard: EUROVENT 1/2 Teknisk kapacitet: BS 848-1:2007 och EN ISO 5801:2008 Miljö: DS/EN ISO , korrosionskategori C3 Temperaturintervall, standard: -20 till 50 C Temperaturintervall, max.: -40 till 120 C Tillbehör Kåpförlängning Inloppskona med beröringsskydd Beröringsskydd för utlopp. Akustisk diffusor typ YAD med kärna Kort diffusor Lång diffusor Ljuddämpare typ YAH med eller utan kärna Konsol för horisontell montering Platta för vertikal montering Vibrationsdämpare Dukstos Motfläns Kanalstos Takhuv typ HAN Spjäll typ SBC 2 ZerAx

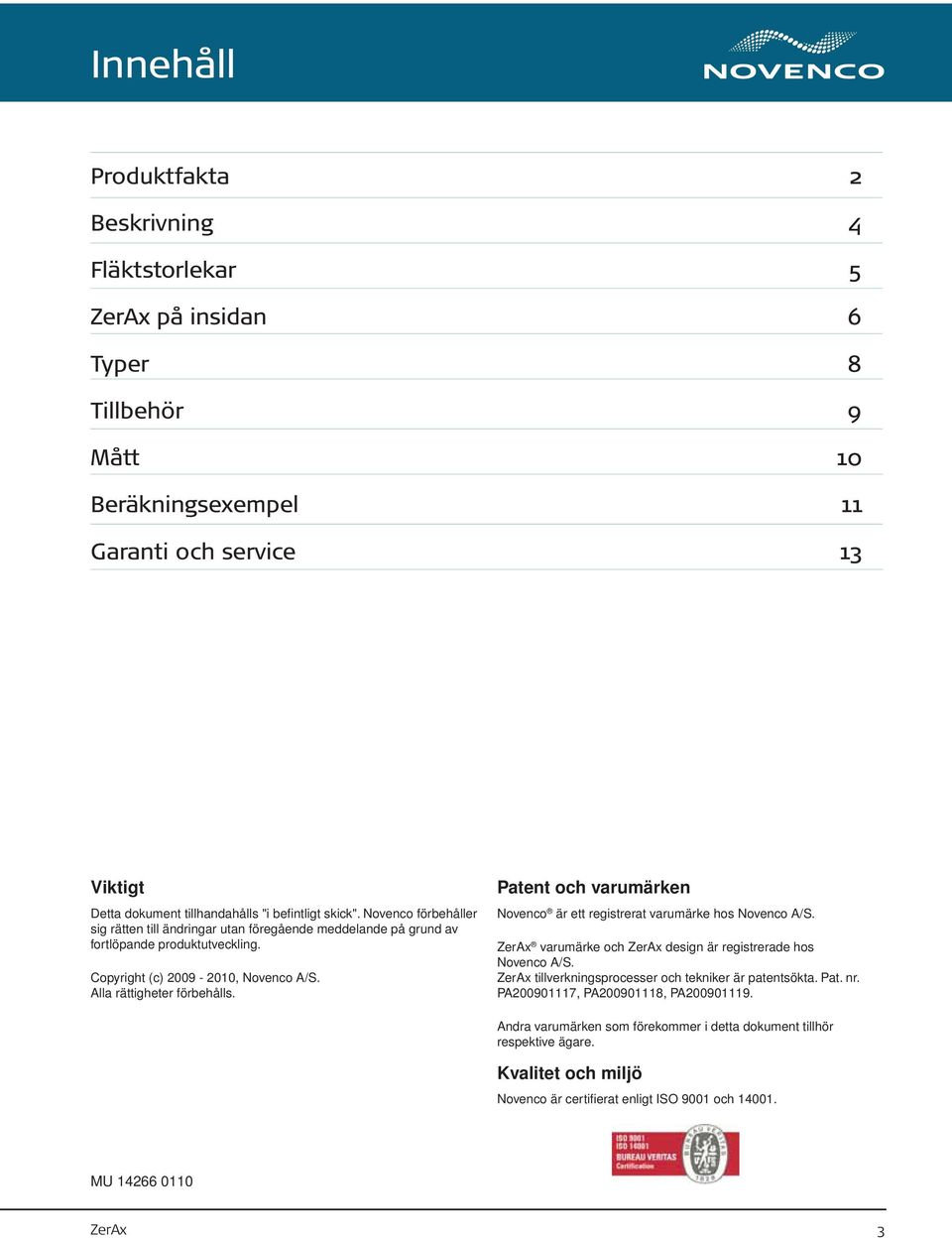

3 Innehåll Produktfakta 2 Beskrivning 4 Fläktstorlekar 5 ZerAx på insidan 6 Typer 8 Tillbehör 9 Mått 10 Beräkningsexempel 11 Garanti och service 13 Viktigt Detta dokument tillhandahålls "i befi ntligt skick". Novenco förbehåller sig rätten till ändringar utan föregående meddelande på grund av fortlöpande produktutveckling. Copyright (c) , Novenco A/S. Alla rättigheter förbehålls. Patent och varumärken Novenco är ett registrerat varumärke hos Novenco A/S. ZerAx varumärke och ZerAx design är registrerade hos Novenco A/S. ZerAx tillverkningsprocesser och tekniker är patentsökta. Pat. nr. PA , PA , PA Andra varumärken som förekommer i detta dokument tillhör respektive ägare. Kvalitet och miljö Novenco är certifi erat enligt ISO 9001 och MU ZerAx 3

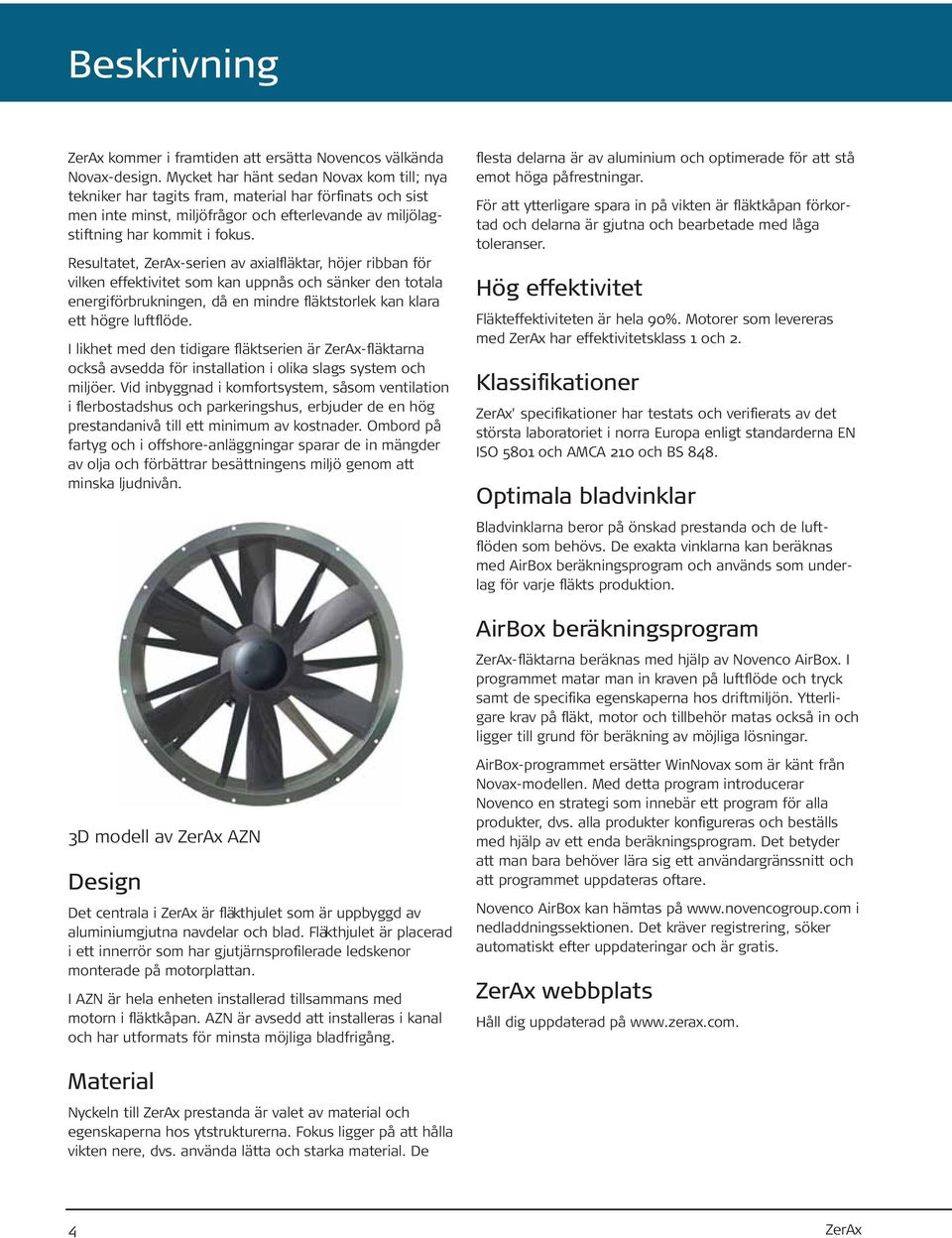

4 Beskrivning ZerAx kommer i framtiden att ersätta Novencos välkända Novax-design. Mycket har hänt sedan Novax kom till; nya tekniker har tagits fram, material har förfinats och sist men inte minst, miljöfrågor och efterlevande av miljölagstiftning har kommit i fokus. Resultatet, ZerAx-serien av axialfläktar, höjer ribban för vilken effektivitet som kan uppnås och sänker den totala energiförbrukningen, då en mindre fläktstorlek kan klara ett högre luftflöde. I likhet med den tidigare fläktserien är ZerAx-fläktarna också avsedda för installation i olika slags system och miljöer. Vid inbyggnad i komfortsystem, såsom ventilation i flerbostadshus och parkeringshus, erbjuder de en hög prestandanivå till ett minimum av kostnader. Ombord på fartyg och i offshore-anläggningar sparar de in mängder av olja och förbättrar besättningens miljö genom att minska ljudnivån. flesta delarna är av aluminium och optimerade för att stå emot höga påfrestningar. För att ytterligare spara in på vikten är fläktkåpan förkortad och delarna är gjutna och bearbetade med låga toleranser. Hög effektivitet Fläkteffektiviteten är hela 90%. Motorer som levereras med ZerAx har effektivitetsklass 1 och 2. Klassifikationer ZerAx' specifikationer har testats och verifierats av det största laboratoriet i norra Europa enligt standarderna EN ISO 5801 och AMCA 210 och BS 848. Optimala bladvinklar Bladvinklarna beror på önskad prestanda och de luftflöden som behövs. De exakta vinklarna kan beräknas med AirBox beräkningsprogram och används som underlag för varje fläkts produktion. AirBox beräkningsprogram ZerAx-fläktarna beräknas med hjälp av Novenco AirBox. I programmet matar man in kraven på luftflöde och tryck samt de specifika egenskaperna hos driftmiljön. Ytterligare krav på fläkt, motor och tillbehör matas också in och ligger till grund för beräkning av möjliga lösningar. 3D modell av ZerAx AZN Design Det centrala i ZerAx är fläkthjulet som är uppbyggd av aluminiumgjutna navdelar och blad. Fläkthjulet är placerad i ett innerrör som har gjutjärnsprofilerade ledskenor monterade på motorplattan. I AZN är hela enheten installerad tillsammans med motorn i fläktkåpan. AZN är avsedd att installeras i kanal och har utformats för minsta möjliga bladfrigång. AirBox-programmet ersätter WinNovax som är känt från Novax-modellen. Med detta program introducerar Novenco en strategi som innebär ett program för alla produkter, dvs. alla produkter konfigureras och beställs med hjälp av ett enda beräkningsprogram. Det betyder att man bara behöver lära sig ett användargränssnitt och att programmet uppdateras oftare. Novenco AirBox kan hämtas på i nedladdningssektionen. Det kräver registrering, söker automatiskt efter uppdateringar och är gratis. ZerAx webbplats Håll dig uppdaterad på Material Nyckeln till ZerAx prestanda är valet av material och egenskaperna hos ytstrukturerna. Fokus ligger på att hålla vikten nere, dvs. använda lätta och starka material. De 4 ZerAx

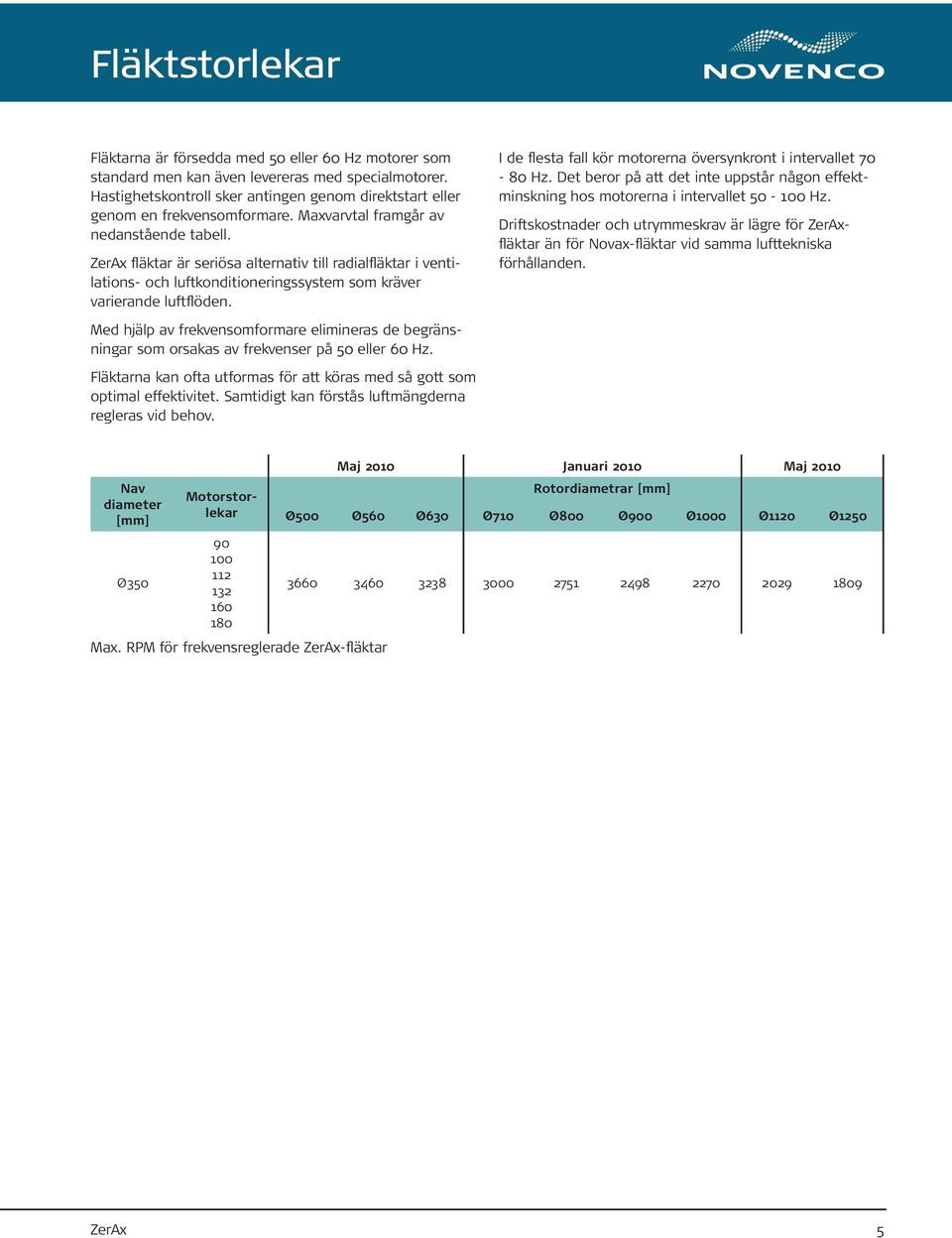

5 Fläktstorlekar Fläktarna är försedda med 50 eller 60 Hz motorer som standard men kan även levereras med specialmotorer. Hastighetskontroll sker antingen genom direktstart eller genom en frekvensomformare. Maxvarvtal framgår av nedanstående tabell. ZerAx fläktar är seriösa alternativ till radialfläktar i ventilations- och luftkonditioneringssystem som kräver varierande luftflöden. I de flesta fall kör motorerna översynkront i intervallet Hz. Det beror på att det inte uppstår någon effektminskning hos motorerna i intervallet Hz. Driftskostnader och utrymmeskrav är lägre för ZerAxfläktar än för Novax-fläktar vid samma lufttekniska förhållanden. Med hjälp av frekvensomformare elimineras de begränsningar som orsakas av frekvenser på 50 eller 60 Hz. Fläktarna kan ofta utformas för att köras med så gott som optimal effektivitet. Samtidigt kan förstås luftmängderna regleras vid behov. Nav diameter [mm] Ø350 Motorstorlekar Max. RPM för frekvensreglerade ZerAx-fläktar Maj 2010 Januari 2010 Maj 2010 Rotordiametrar [mm] Ø500 Ø560 Ø630 Ø710 Ø800 Ø900 Ø1000 Ø1120 Ø ZerAx 5

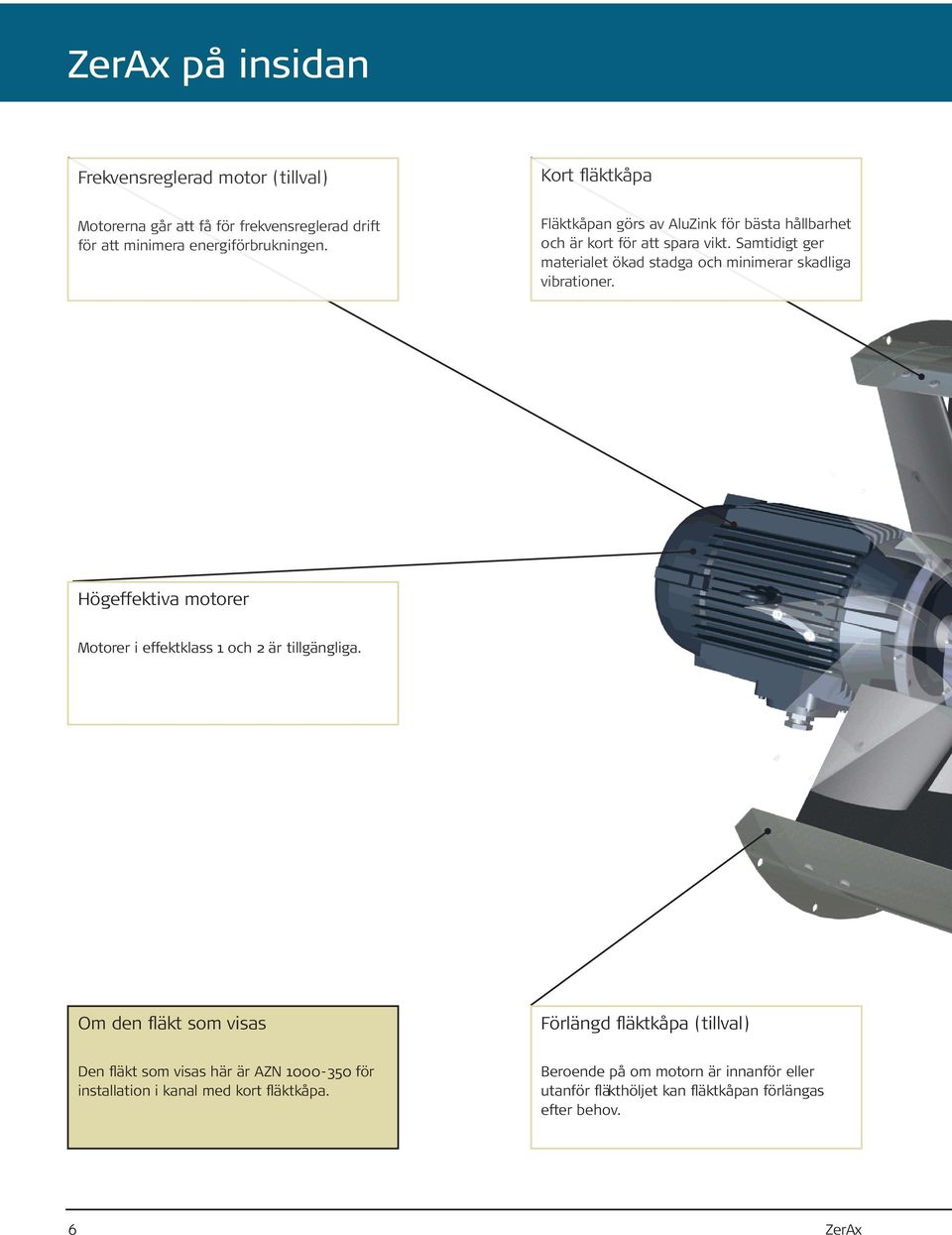

6 ZerAx på insidan Frekvensreglerad motor (tillval) Kort fläktkåpa Motorerna går att få för frekvensreglerad drift för att minimera energiförbrukningen. Fläktkåpan görs av AluZink för bästa hållbarhet och är kort för att spara vikt. Samtidigt ger materialet ökad stadga och minimerar skadliga vibrationer. Högeffektiva motorer Motorer i effektklass 1 och 2 är tillgängliga. Om den fläkt som visas Förlängd fläktkåpa (tillval) Den fläkt som visas här är AZN för installation i kanal med kort fläktkåpa. Beroende på om motorn är innanför eller utanför fläkthöljet kan fläktkåpan förlängas efter behov. 6 ZerAx

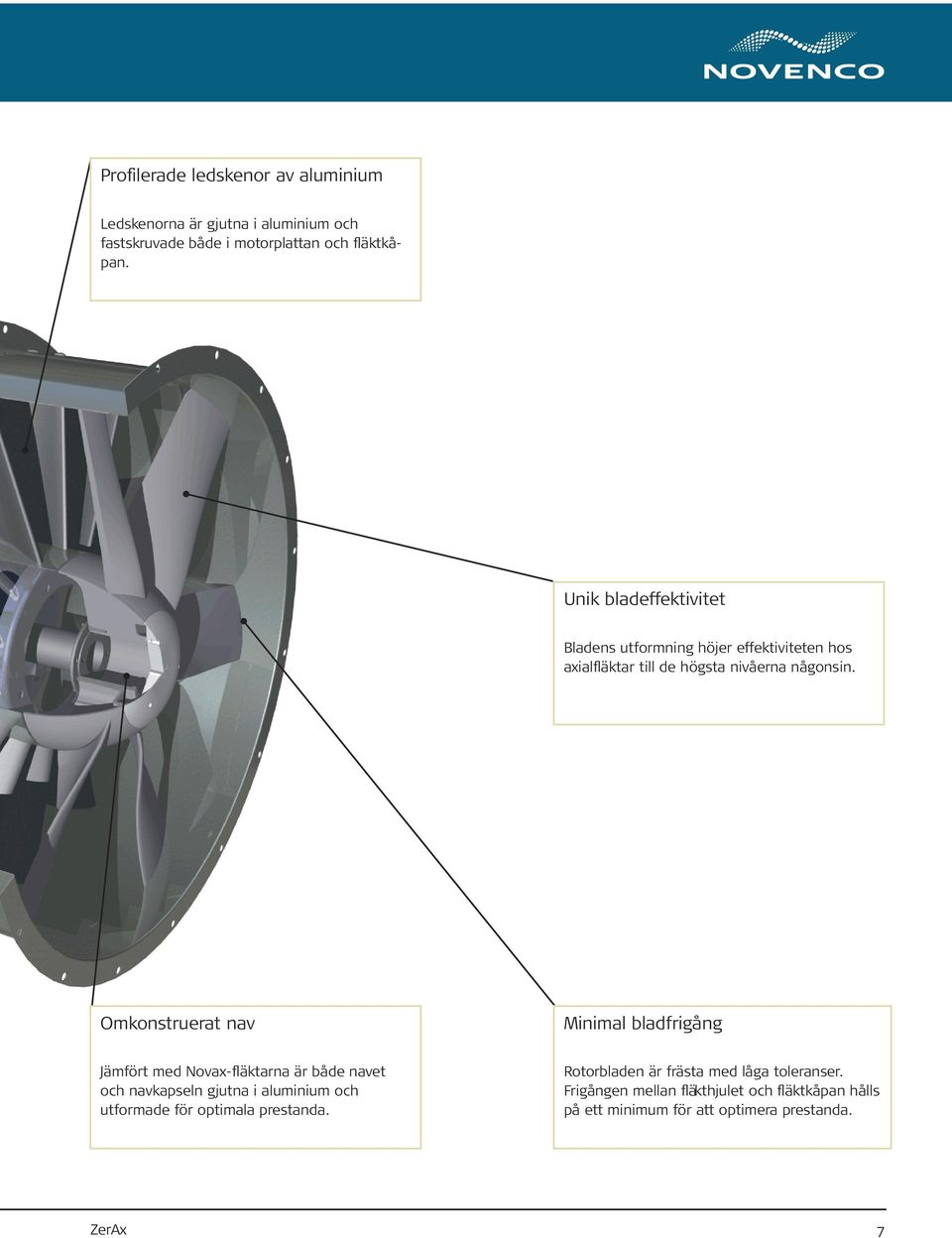

7 Profilerade ledskenor av aluminium Ledskenorna är gjutna i aluminium och fastskruvade både i motorplattan och fläktkåpan. Unik bladeffektivitet Bladens utformning höjer effektiviteten hos axialfläktar till de högsta nivåerna någonsin. Omkonstruerat nav Minimal bladfrigång Jämfört med Novax-fläktarna är både navet och navkapseln gjutna i aluminium och utformade för optimala prestanda. Rotorbladen är frästa med låga toleranser. Frigången mellan fläkthjulet och fläktkåpan hålls på ett minimum för att optimera prestanda. ZerAx 7

8 Typer AZN för installation i kanal AZN är den första axialfläkten i ZerAx-serien. Sortimentet består av standardfläktar i 9 installationsstorlekar med rotordiametrar från Ø500 till Ø1250 mm. Navdiametern är Ø350 mm för alla storlekar. Luftflödet går från 0,1 till 40 m 3 /s med tryckökningar upp till 3600 Pa. Fläktkåpan är cylindrisk med anslutningsflänsar i båda ändar. Motorplattan är aerodynamiskt utformad för att optimera luftflödet. Både motorplattan och fläktkåpan är tillverkade av förgalvaniserat stål eller varmgalvaniserat stål. Fläkthjulet är monterad direkt på axeln. Flänsens pitchdiameter, antal hål och hålstorlek följer standarden i EUROVENT 1/2. Monteringslägen är enligt EUROVENT för AZN sammansättning D, motorposition B. Se avsnittet beräkningsexempel på sidan 11. Motorn är en flänsmotor, monterad på utloppssidan och försedd med en elkabel som passerar ut genom fläktkåpan till en kopplingsdosa för elanslutning. ZerAx AZN Luftflödets riktning i AZN-fläktar är rotor-motor. 8 ZerAx

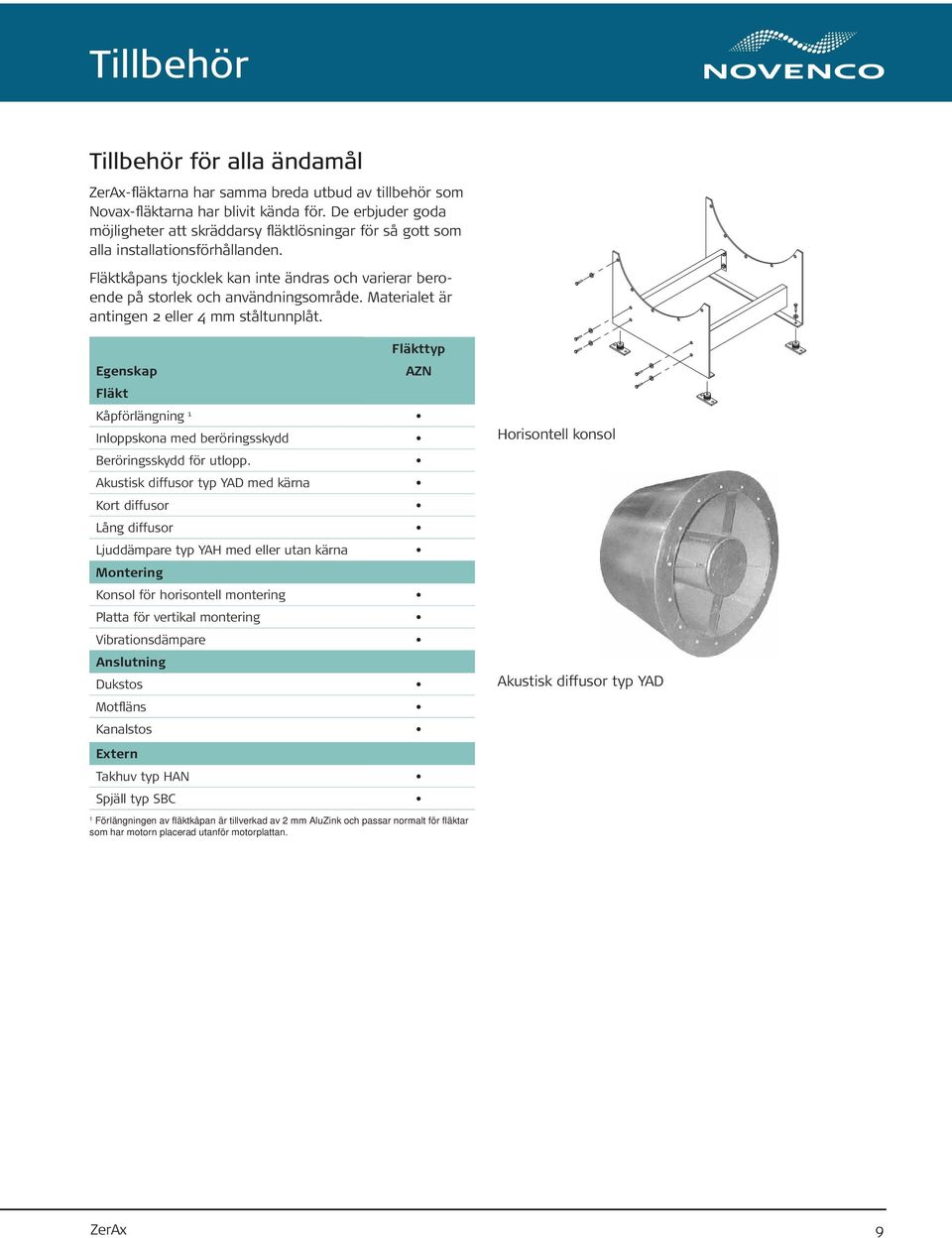

9 Tillbehör Tillbehör för alla ändamål ZerAx-fläktarna har samma breda utbud av tillbehör som Novax-fläktarna har blivit kända för. De erbjuder goda möjligheter att skräddarsy fläktlösningar för så gott som alla installationsförhållanden. Fläktkåpans tjocklek kan inte ändras och varierar beroende på storlek och användningsområde. Materialet är antingen 2 eller 4 mm ståltunnplåt. Egenskap Fläkt Kåpförlängning 1 Inloppskona med beröringsskydd Beröringsskydd för utlopp. Akustisk diffusor typ YAD med kärna Kort diffusor Lång diffusor Ljuddämpare typ YAH med eller utan kärna Montering Konsol för horisontell montering Platta för vertikal montering Vibrationsdämpare Anslutning Dukstos Motfläns Kanalstos Extern Takhuv typ HAN Spjäll typ SBC Fläkttyp AZN 1 Förlängningen av fl äktkåpan är tillverkad av 2 mm AluZink och passar normalt för fl äktar som har motorn placerad utanför motorplattan. Horisontell konsol Akustisk diffusor typ YAD ZerAx 9

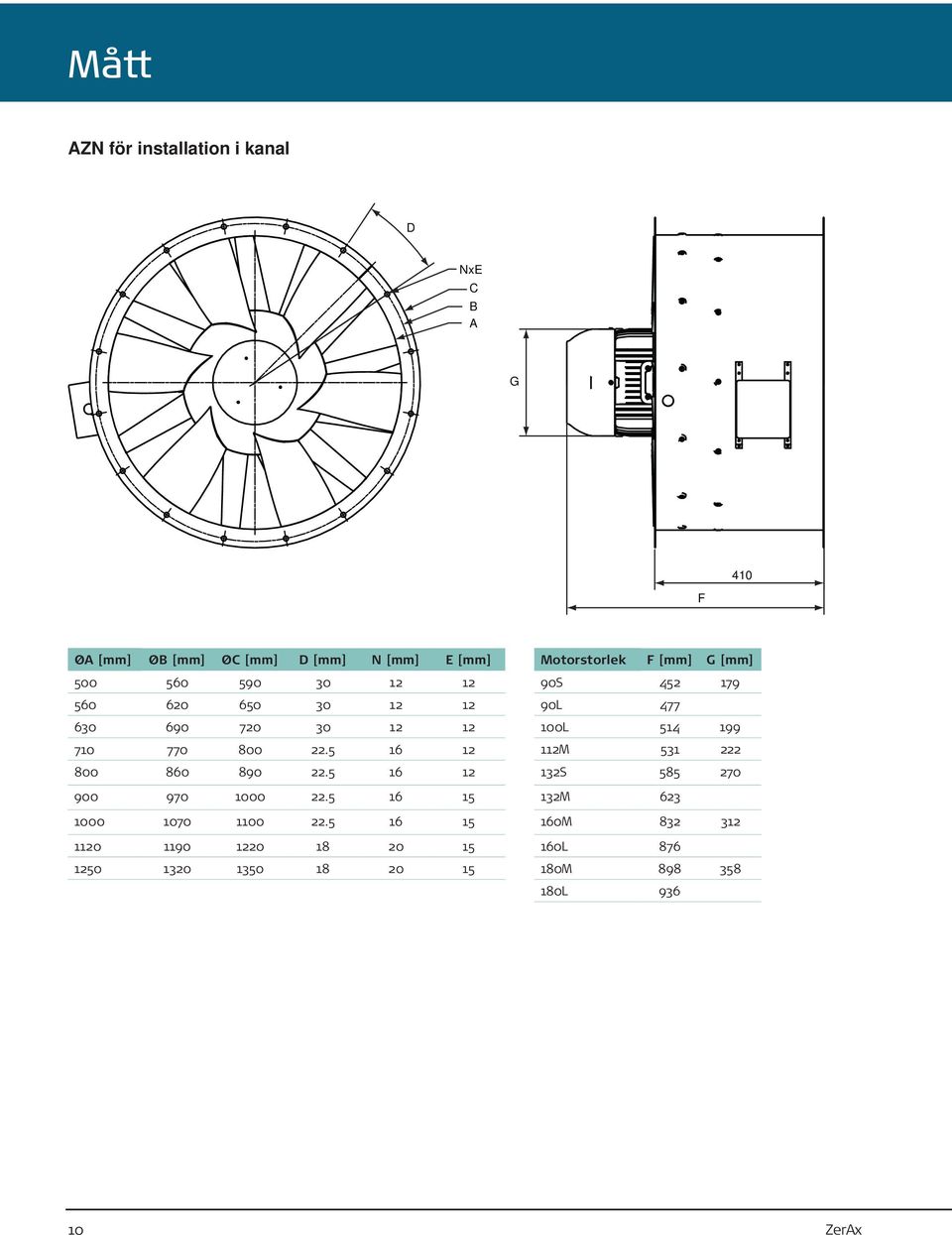

10 Mått AZN för installation i kanal D NxE C B A G 410 F ØA [mm] ØB [mm] ØC [mm] D [mm] N [mm] E [mm] Motorstorlek F [mm] G [mm] 90S L L M S M M L M L ZerAx

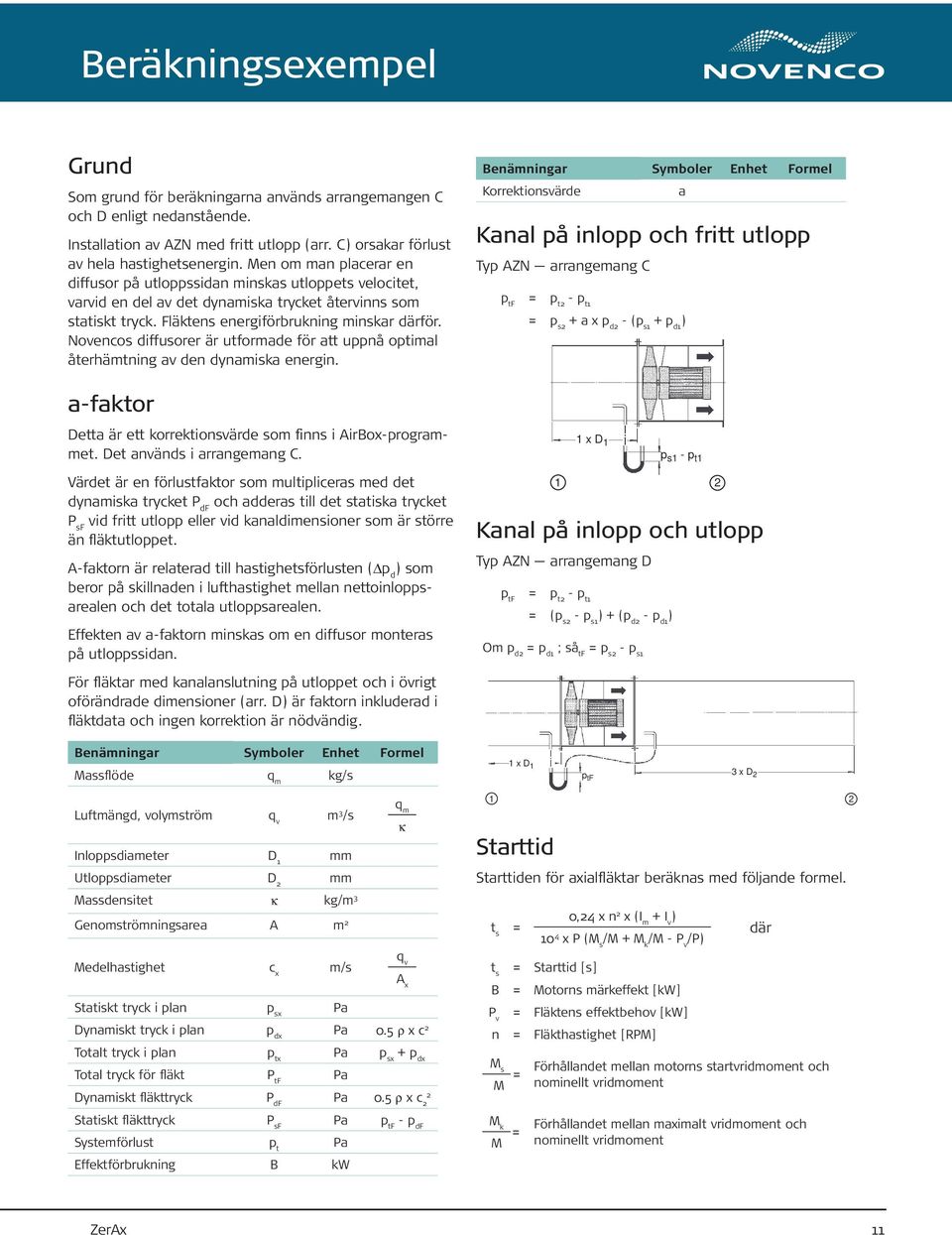

11 Beräkningsexempel Grund Som grund för beräkningarna används arrangemangen C och D enligt nedanstående. Installation av AZN med fritt utlopp (arr. C) orsakar förlust av hela hastighetsenergin. Men om man placerar en diffusor på utloppssidan minskas utloppets velocitet, varvid en del av det dynamiska trycket återvinns som statiskt tryck. Fläktens energiförbrukning minskar därför. Novencos diffusorer är utformade för att uppnå optimal återhämtning av den dynamiska energin. Benämningar Symboler Enhet Formel Korrektionsvärde a Kanal på inlopp och fritt utlopp Typ AZN arrangemang C p tf = p t2 - p t1 = p s2 + a x p d2 - (p s1 + p d1 ) a-faktor Detta är ett korrektionsvärde som finns i AirBox-programmet. Det används i arrangemang C. Värdet är en förlustfaktor som multipliceras med det dynamiska trycket P df och adderas till det statiska trycket P sf vid fritt utlopp eller vid kanaldimensioner som är större än fläktutloppet. A-faktorn är relaterad till hastighetsförlusten (Δp d ) som beror på skillnaden i lufthastighet mellan nettoinloppsarealen och det totala utloppsarealen. Effekten av a-faktorn minskas om en diffusor monteras på utloppssidan. 1 x D 1 p s1 - p t1 1 2 Kanal på inlopp och utlopp Typ AZN arrangemang D p tf = p t2 - p t1 = (p s2 - p s1 ) + (p d2 - p d1 ) Om p d2 = p d1 ; så tf = p s2 - p s1 För fläktar med kanalanslutning på utloppet och i övrigt oförändrade dimensioner (arr. D) är faktorn inkluderad i fläktdata och ingen korrektion är nödvändig. Benämningar Symboler Enhet Formel Massflöde q m kg/s Luftmängd, volymström q v m 3 /s Inloppsdiameter D 1 mm Utloppsdiameter D 2 mm q m κ 1 x D 1 p 3 x D tf Starttid Starttiden för axialfläktar beräknas med följande formel. Massdensitet κ kg/m 3 Genomströmningsarea A m 2 t s = 0,24 x n 2 x (I m + I v ) 10 4 x P (M s /M + M k /M - P v /P) där Medelhastighet c x m/s Statiskt tryck i plan p sx Pa q v A x Dynamiskt tryck i plan p dx Pa 0.5 ρ x c 2 t s = Starttid [s] B = Motorns märkeffekt [kw] P v = Fläktens effektbehov [kw] n = Fläkthastighet [RPM] Totalt tryck i plan p tx Pa p sx + p dx Total tryck för fläkt P tf Pa Dynamiskt fläkttryck P df Pa ρ x c 2 M s M = Förhållandet mellan motorns startvridmoment och nominellt vridmoment Statiskt fläkttryck P sf Pa p tf - p df Systemförlust p t Pa Effektförbrukning B kw M k M = Förhållandet mellan maximalt vridmoment och nominellt vridmoment ZerAx 11

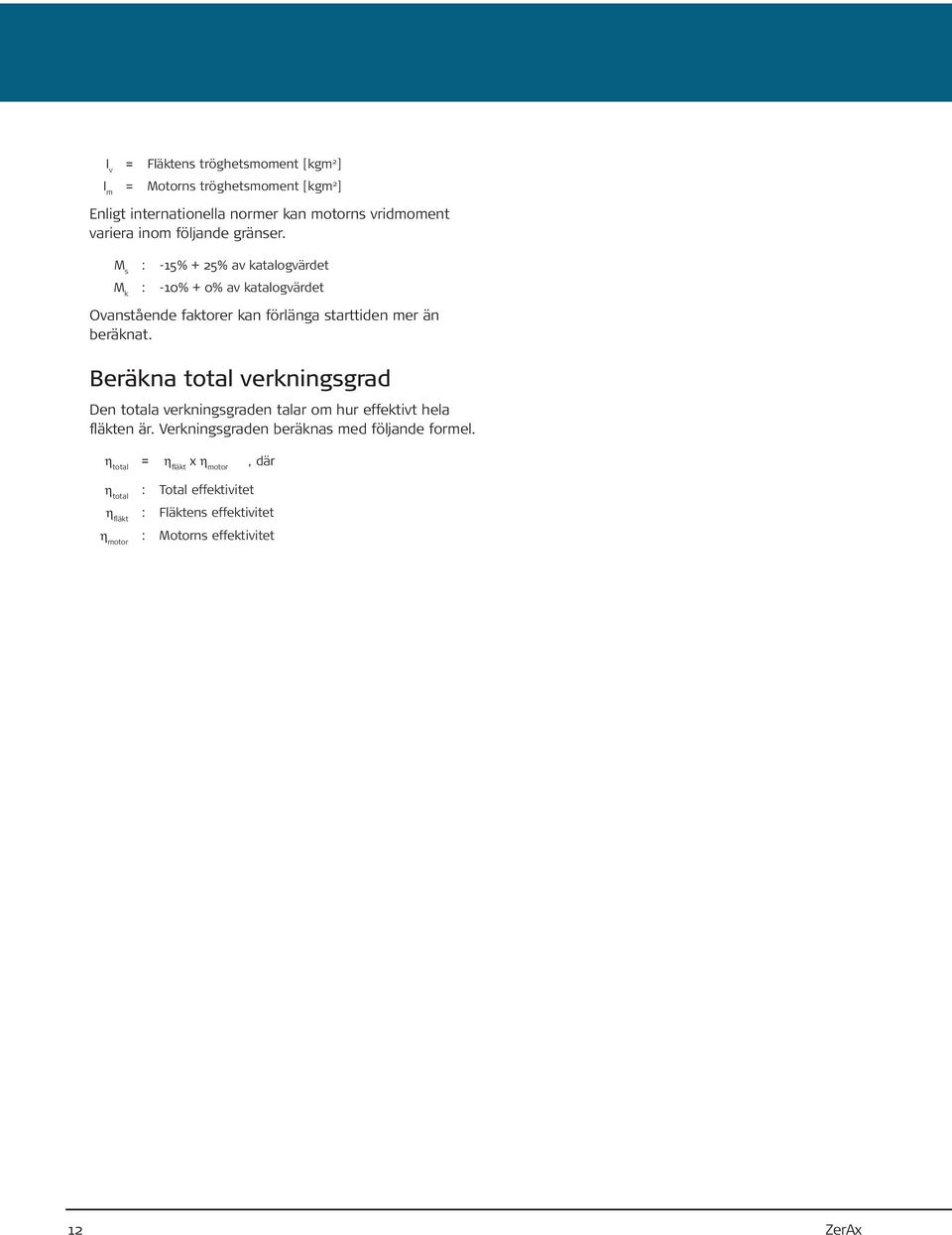

12 I v = Fläktens tröghetsmoment [kgm 2 ] I m = Motorns tröghetsmoment [kgm 2 ] Enligt internationella normer kan motorns vridmoment variera inom följande gränser. M s : -15% + 25% av katalogvärdet M k : -10% + 0% av katalogvärdet Ovanstående faktorer kan förlänga starttiden mer än beräknat. Beräkna total verkningsgrad Den totala verkningsgraden talar om hur effektivt hela fläkten är. Verkningsgraden beräknas med följande formel. η total = η fläkt x η motor, där η total : Total effektivitet η fläkt : Fläktens effektivitet η motor : Motorns effektivitet 12 ZerAx

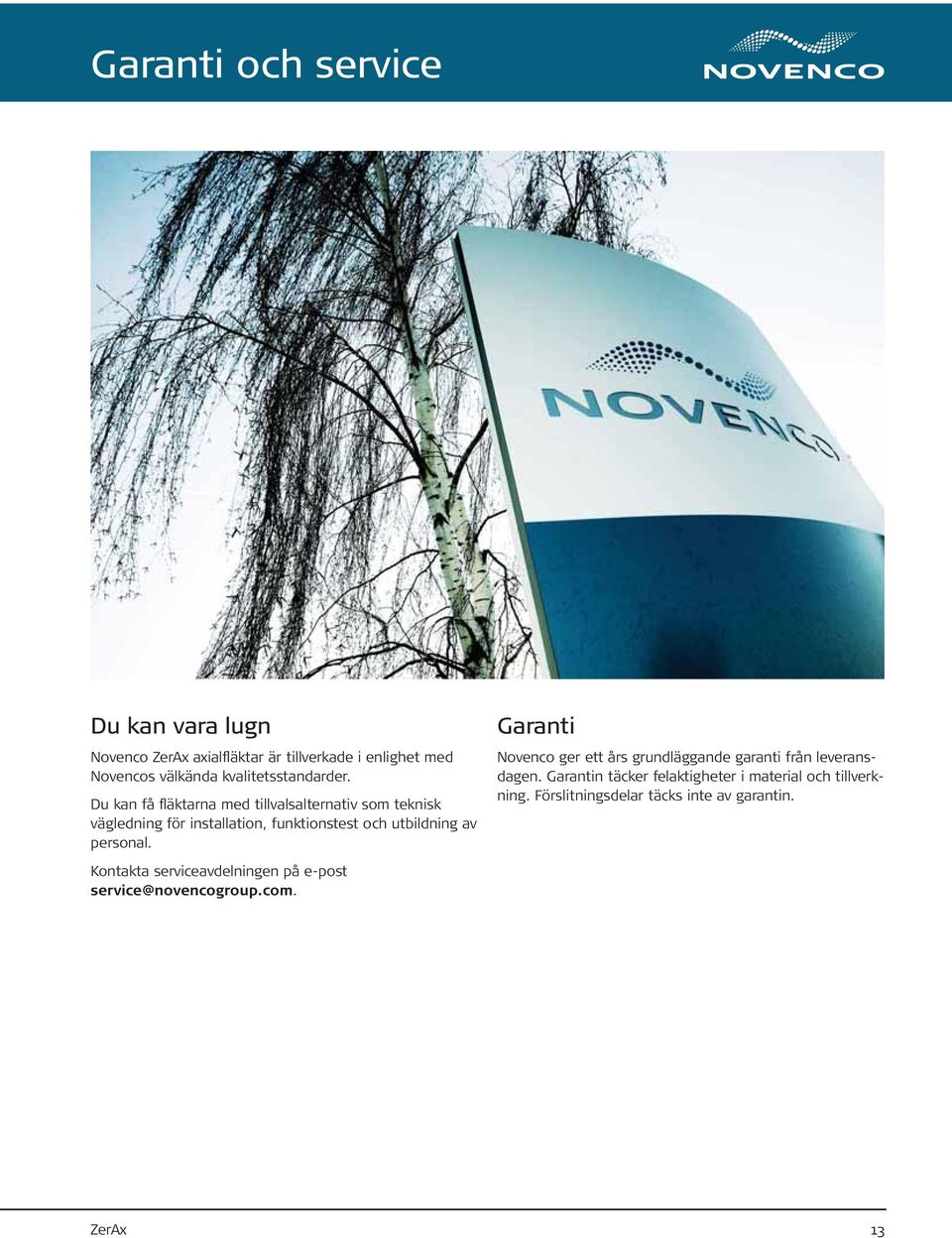

13 Garanti och service Du kan vara lugn Novenco ZerAx axialfläktar är tillverkade i enlighet med Novencos välkända kvalitetsstandarder. Du kan få fläktarna med tillvalsalternativ som teknisk vägledning för installation, funktionstest och utbildning av personal. Garanti Novenco ger ett års grundläggande garanti från leveransdagen. Garantin täcker felaktigheter i material och tillverkning. Förslitningsdelar täcks inte av garantin. Kontakta serviceavdelningen på e-post service@novencogroup.com. ZerAx 13

14

15

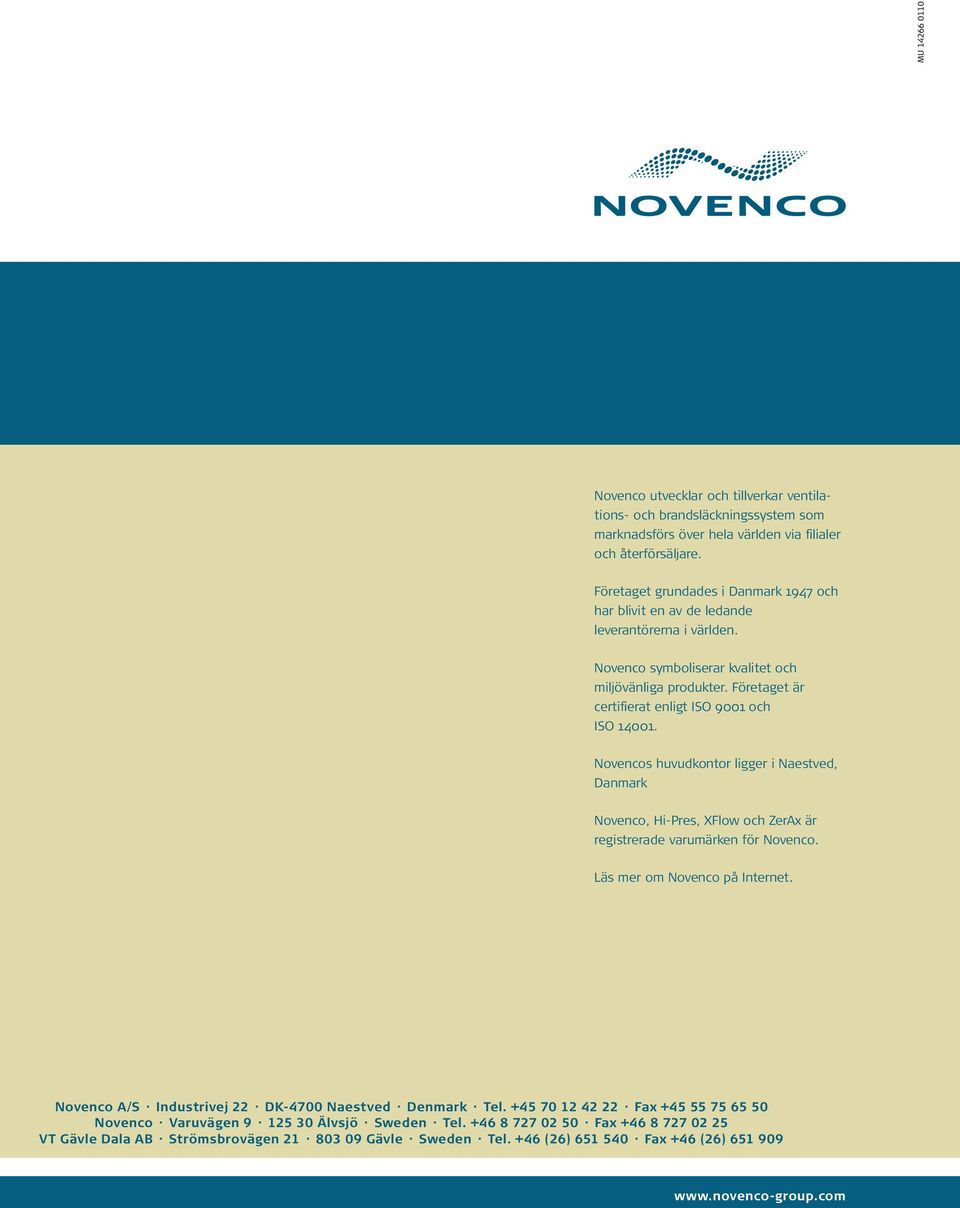

16 MU Novenco utvecklar och tillverkar ventilations- och brandsläckningssystem som marknadsförs över hela världen via filialer och återförsäljare. Företaget grundades i Danmark 1947 och har blivit en av de ledande leverantörerna i världen. Novenco symboliserar kvalitet och miljövänliga produkter. Företaget är certifierat enligt ISO 9001 och ISO Novencos huvudkontor ligger i Naestved, Danmark Novenco, Hi-Pres, XFlow och ZerAx är registrerade varumärken för Novenco. Läs mer om Novenco på Internet. Novenco A/S Industrivej 22 DK-4700 Naestved Denmark Tel Fax Novenco Varuvägen Älvsjö Sweden Tel Fax VT Gävle Dala AB Strömsbrovägen Gävle Sweden Tel. +46 (26) Fax +46 (26)
