1 CITOSTEEL 420 MIG/MAG utrustning för f överlägset svetsresultat

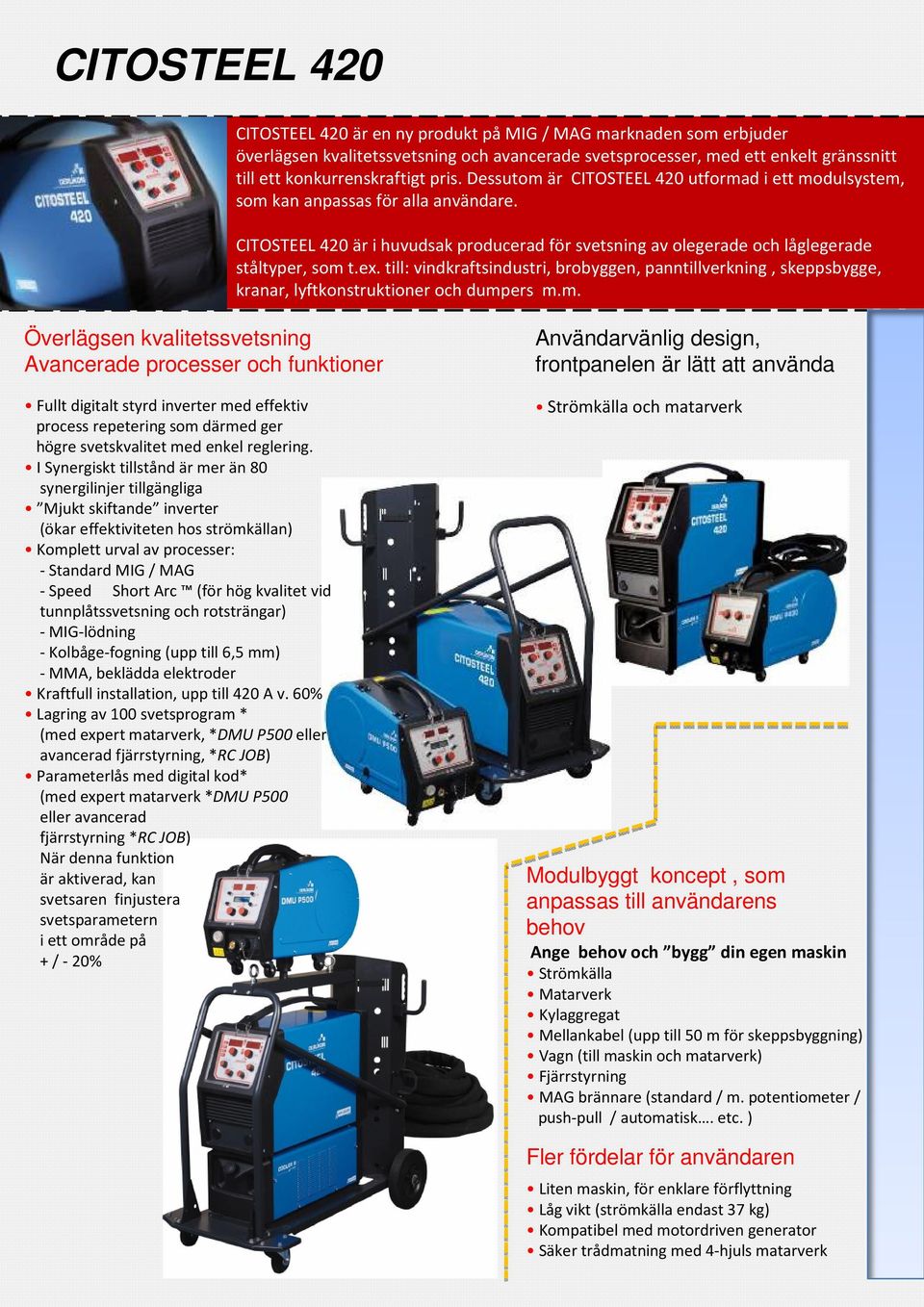

2 CITOSTEEL 420 CITOSTEEL 420 är en ny produkt påmig / MAG marknaden som erbjuder överlägsen kvalitetssvetsning och avancerade svetsprocesser,med ett enkelt gränssnitt till ett konkurrenskraftigt pris. Dessutom är CITOSTEEL 420 utformad i ett modulsystem, som kan anpassas för alla användare. CITOSTEEL 420 är i huvudsak producerad för svetsning av olegerade och låglegerade ståltyper, som t.ex. till: vindkraftsindustri, brobyggen, panntillverkning, skeppsbygge, kranar, lyftkonstruktioner och dumpers m.m. Överlägsen kvalitetssvetsning Avancerade processer och funktioner Fullt digitalt styrd inverter med effektiv process repetering som därmed ger högre svetskvalitet med enkel reglering. I Synergiskt tillstånd är mer än 80 synergilinjer tillgängliga Mjukt skiftande inverter (ökar effektiviteten hos strömkällan) Komplett urval av processer: -Standard MIG / MAG -Speed Short Arc (för hög kvalitet vid tunnplåtssvetsning och rotsträngar) - MIG-lödning - Kolbåge-fogning (upp till 6,5 mm) - MMA, beklädda elektroder Kraftfull installation, upp till 420 A v. 60% Lagring av 100 svetsprogram * (med expert matarverk, *DMU P500 eller avancerad fjärrstyrning, *RC JOB) Parameterlås med digital kod* (med expert matarverk *DMU P500 eller avancerad fjärrstyrning *RC JOB) När denna funktion är aktiverad, kan svetsaren finjustera svetsparametern i ett område på + / -20% Användarvänlig design, frontpanelen är lätt att använda och matarverk Modulbyggt koncept, som anpassas till användarens behov Ange behov och bygg din egen maskin Matarverk Kylaggregat Mellankabel (upp till 50 m för skeppsbyggning) Vagn (till maskin och matarverk) Fjärrstyrning MAG brännare (standard / m. potentiometer / push-pull / automatisk. etc. ) Fler fördelar för användaren Liten maskin, för enklare förflyttning Låg vikt (strömkälla endast 37 kg) Kompatibel med motordriven generator Säker trådmatning med 4-hjuls matarverk

3 Fokus på avancerade processer Speed Short Arc TM (SSA TM ) Rotsträng med pulverfylld rörtråd CITOSTEEL 420 m. integrerade avancerade processer i en lätt att använda nda jobbmeny Speed Short Arc TM (SSA TM ) Speed Short Arc TM säkerställer droppövergången med hjälp av kortslutningar vid hög trådhastighet. De ströminställningar som används vid sådan svetsning är mycket olika de som används vid vanlig "kortbågs svetsning. Högre trådhastigheter kräver en medelström tillsammans med en hög toppström, för att forma och justera droppövergången snabbare. Detta görs genom att programmera en digitalt styrd inverter, där strömmen styrs och där trådhastigheten styrs av "kula" formationer, här är en given effekt profil nödvändigt (i synnerhet upp-och nedåtgående gradient av flödet, såväl som de maximala toppunkternas effekt). Detta innebär att förekomsten av kortslutningar är "tvingad" i ett tillstånd i vilket under vanliga förhållanden, endast sker oregelbundet. SSA fördelar Stor ökning i svetshastighet Reduktion av krympning i plåten Reduktion av fastbrännt sprut Reducerad rökutveckling Lämpliga applikationer: Delar och produkter i legerade ståltyper; Container, behållare, ståltrailer, infrastruktur, lantbruksredskap och vanliga konstruktionslösningar, etc. Som man kan se påbilden, att använda Speed Short Arc till svetsning av medel-tjock tunnplåt (2 mm), ger ökningen i svetshastighet en mycket lägre energiöverföring än vid traditionell kortbågssvetsning. Pulverfylld rörtråd Användning av pulverfylld rörtråd har efter hand blivit en viktig process i många konstruktionslösningar. Användning av digital teknologi ökar prestandan vid denna process, både med hänsyn till kvalite påsvetsen, men också den ökade produktiviteten. Fördelar med pulverfylld rörtråd Stor fogtolerans Goda mekaniska egenskaper Lämpliga användningsområden: Kranar, maskiner till jordbruk, lastvagnar, tillverkning och reparation, skeppsbyggen, hårdpåläggning, galvaniserad plåt till ventilationskanaler.

4 Används till olika segment CITOSTEEL 420 är en high-tech MIG / MAG utrustning, som passar perfekt för behoven av de mest krävande svetsuppgifter i många olika segment. Oavsett dina krav, kan du med CITOSTEEL 420 hitta en överlägsen svetskvalitet med avancerade processer, med enkla inställningar på den användarvänliga displayen. Infrastruktur Kranar och lyftutrustning Till infrastruktur, kranar och tung lyftutrustning är CITOSTEEL 420 en högteknologisk MIG-MAG strömkälla. Lätt och robust. Den levererar en bra kortbågskvalitet till svetsning av rotsträngar. Ackumulatortankar fremstilling Lastvagnsproduktion Dumpers och grävmaskiner Skeppsbyggnationer Till konstruktion av ackumulatortankar och tunga maskiner är CITOSTEEL 420 med sin höga intermittens mycket lämplig till användning av pulverfylld rörtråd till alm. stål typer, samt applikationer i rostfritt stål. CITOSTEEL 420 är också lämplig till hårdpåläggningar. Dessutom kan maskinen också användas till kolbåge/fogning med elektroddiameter upp till 6,5 mm. Turbinproduktion Järnvägskonstruktioner För utomhus applikationer, är maskinen IP 23S skyddsklassad och kan utrustas med långa mellankablar (upp till 50 m). Vid skeppsvarv kan det lätta matarverket YARD PC D200 användas. Det är användarvänligt, och lätt att flytta med sig.

5 Frontpaneler som är enkla att förstå och använda CITOSTEEL 420 strömkälla och matarverk har blivit utvecklad för att förbättra svetsprocessen. De är byggda med användarvänliga reglage påfrontpanelen som är lätta att förståoch använda. Matarverk DMU P400 DMU P500 Svetsspänning, och parameter set up display Svetsström, trådhastighet eller godstjocklek, display 2-4-takt inställning och val av svetscykel, indikatorer Val av processtype Val av gastyp Val av trådtyp Val av tråddiameter Parameterval scrolling Parameterjustering Trådhastighet och godstjocklek indikatorer DV YARD PC D200 Fjärreglage Trådhastighet inställning Ljusbågslängd, inställning Programval och parameterval display och knappar Trådhastighet, inställning Ljusbågslängden, inställning Fjärrstyrning och Push-Pull anslutning Brännare, anslutning Kylslangar anslutningar Svetsparameter display Programval och parameterval, display och knappar MMA elektrodhandtag anslutning Flödesmätare

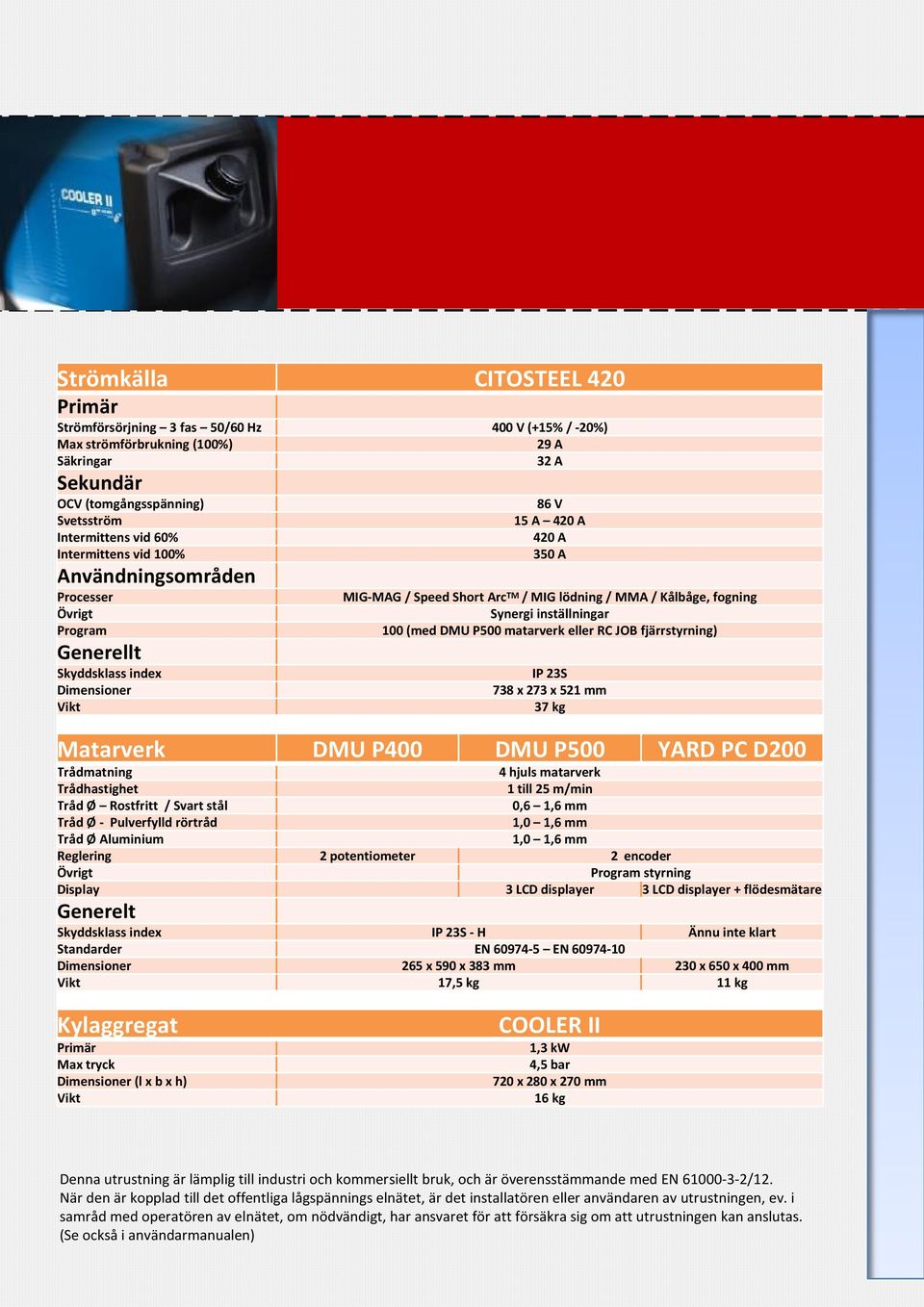

6 CITOSTEEL 420 Primär Strömförsörjning 3 fas 50/60 Hz 400 V (+15% /-20%) Max strömförbrukning (100%) 29 A Säkringar 32 A Sekundär OCV (tomgångsspänning) Svetsström Intermittens vid 60% Intermittens vid 100% Användningsområden Processer Övrigt Program Generellt Skyddsklass index Dimensioner Vikt 86 V 15 A 420 A 420 A 350 A MIG-MAG / Speed Short Arc TM / MIG lödning / MMA / Kålbåge, fogning Synergi inställningar 100 (med DMU P500 matarverk eller RC JOB fjärrstyrning) IP 23S 738 x 273 x 521 mm 37 kg Matarverk DMU P400 DMU P500 YARD PC D200 Trådmatning 4 hjuls matarverk Trådhastighet 1 till 25 m/min Tråd Ø Rostfritt / Svart stål 0,6 1,6 mm Tråd Ø- Pulverfylld rörtråd 1,0 1,6 mm Tråd ØAluminium 1,0 1,6 mm Reglering 2 potentiometer 2 encoder Övrigt Program styrning Display 3 LCD displayer 3 LCD displayer + flödesmätare Generelt Skyddsklass index IP 23S - H Ännu inte klart Standarder EN EN Dimensioner 265 x 590 x 383 mm 230 x 650 x 400 mm Vikt 17,5 kg 11 kg Kylaggregat Primär Max tryck Dimensioner (l x b x h) Vikt COOLER II 1,3 kw 4,5 bar 720 x 280 x 270 mm 16 kg Denna utrustning är lämplig till industri och kommersiellt bruk, och är överensstämmande med EN /12. När den är kopplad till det offentliga lågspännings elnätet, är det installatören eller användaren av utrustningen, ev. i samråd med operatören av elnätet, om nödvändigt, har ansvaret för att försäkra sig om att utrustningen kan anslutas. (Se också i användarmanualen)

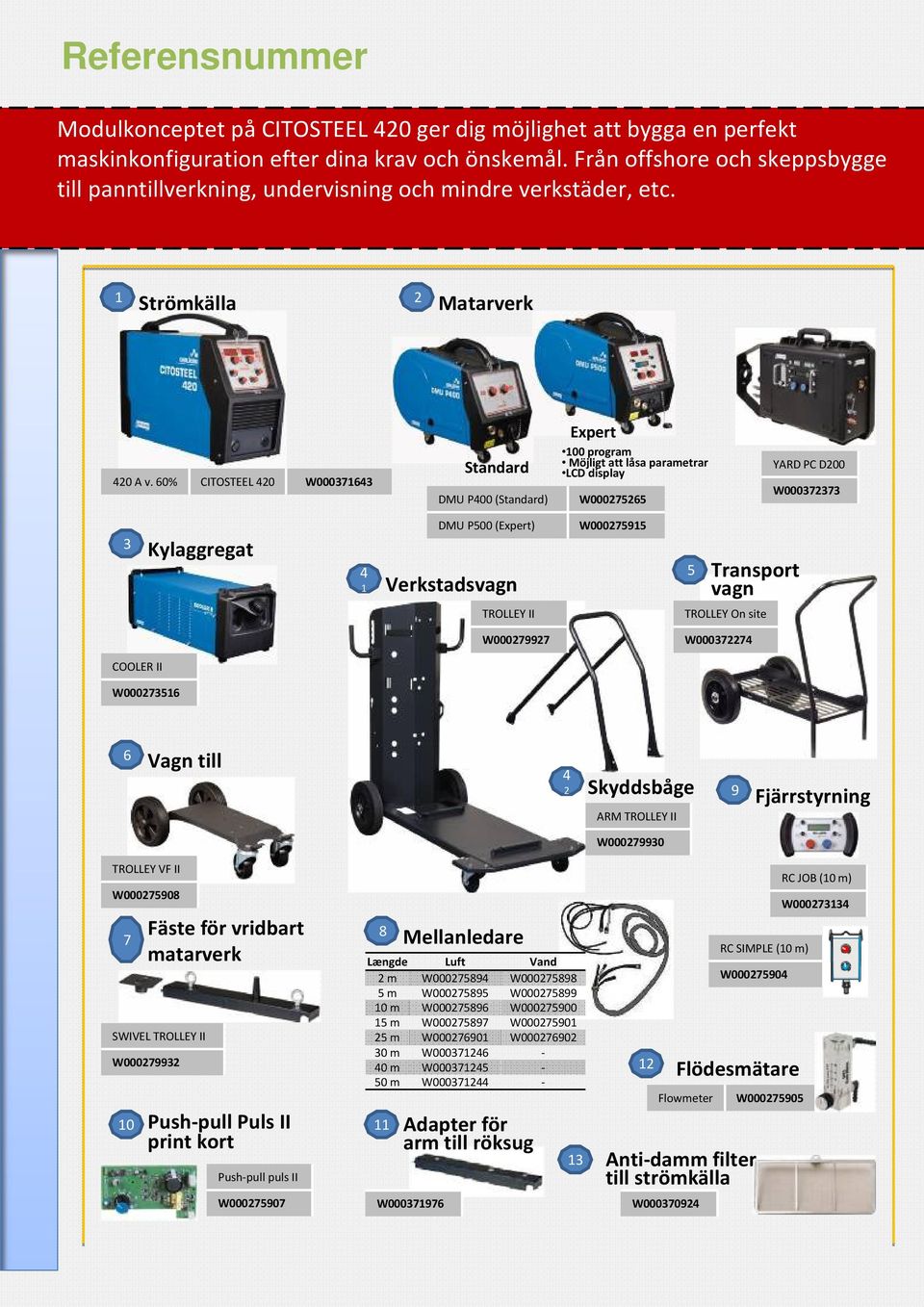

7 Referensnummer Modulkonceptet påcitosteel 420 ger dig möjlighet att bygga en perfekt maskinkonfiguration efter dina krav och önskemål. Från offshore och skeppsbygge till panntillverkning, undervisning och mindre verkstäder, etc. 1 2 Matarverk 420 A v. 60% CITOSTEEL 420 W Standard DMU P400 (Standard) Expert 100 program Möjligt att låsa parametrar LCD display W YARD PC D200 W Kylaggregat 4 1 DMU P500 (Expert) Verkstadsvagn W Transport vagn TROLLEY II TROLLEY On site W W COOLER II W Vagn till matarverk 4 2 Skyddsbåge ARM TROLLEY II 9 Fjärrstyrning W TROLLEY VF II W Fäste för vridbart matarverk SWIVEL TROLLEY II W Push-pull Puls II print kort Push-pull puls II W Mellanledare Længde Luft Vand 2 m W W m W W m W W m W W m W W m W m W m W Adapter för arm till röksug W Flödesmätare Flowmeter Anti-damm filter till strömkälla W RC SIMPLE (10 m) W W RC JOB (10 m) W

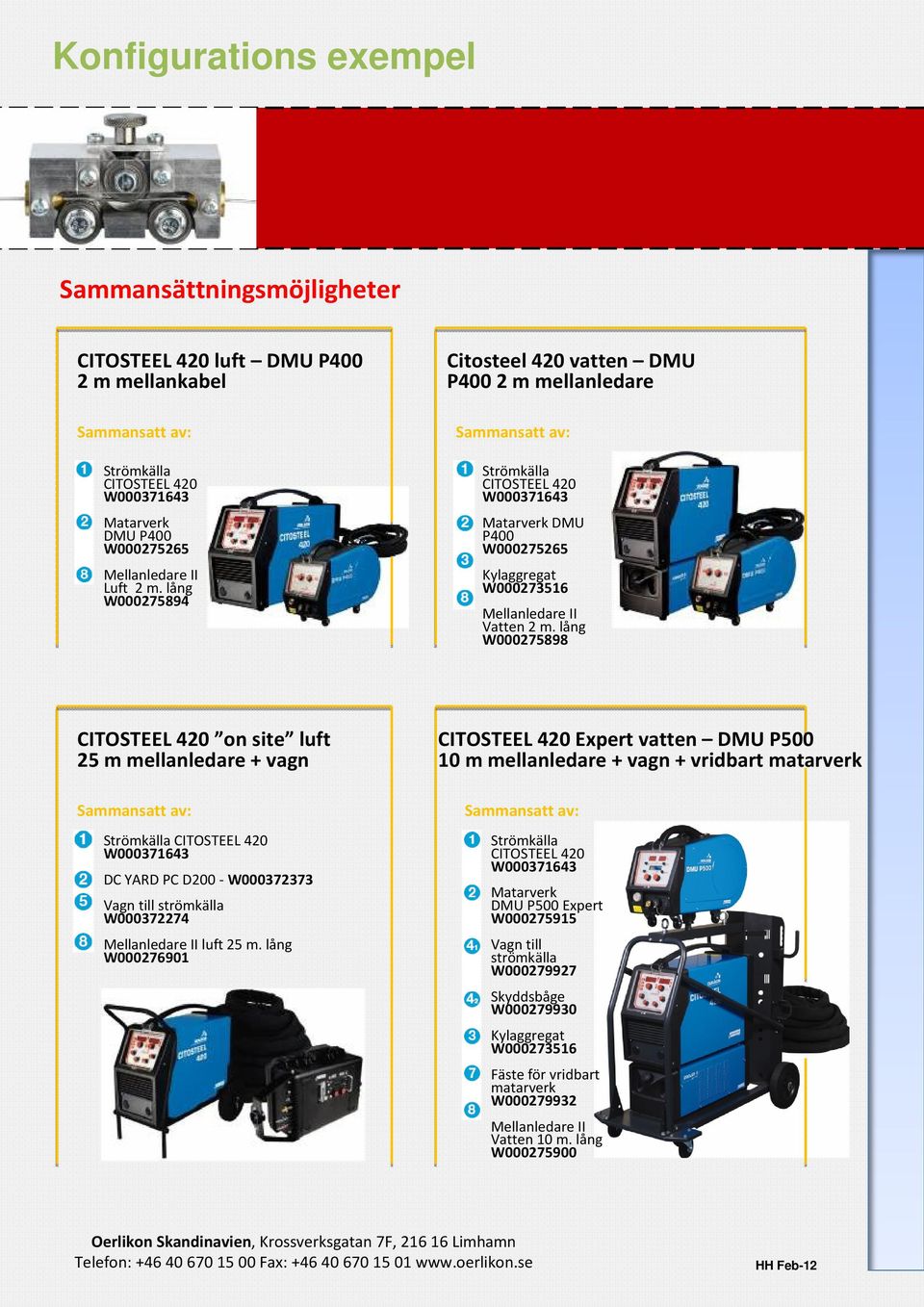

8 Konfigurations exempel Sammansättningsmöjligheter CITOSTEEL 420 luft DMU P400 2 m mellankabel Sammansatt av: CITOSTEEL 420 W Matarverk DMU P400 W Mellanledare II Luft 2 m. lång W Citosteel 420 vatten DMU P400 2 m mellanledare Sammansatt av: CITOSTEEL 420 W Matarverk DMU P400 W Kylaggregat W Mellanledare II Vatten 2 m. lång W CITOSTEEL 420 on site luft 25 m mellanledare + vagn Sammansatt av: CITOSTEEL 420 W DC YARD PC D200 -W Vagn till strömkälla W Mellanledare II luft 25 m. lång W CITOSTEEL 420 Expert vatten DMU P m mellanledare + vagn + vridbart matarverk Sammansatt av: CITOSTEEL 420 W Matarverk DMU P500 Expert W Vagn till strömkälla W Skyddsbåge W Kylaggregat W Fäste för vridbart matarverk W Mellanledare II Vatten 10 m. lång W Oerlikon Skandinavien, Krossverksgatan 7F, Limhamn Telefon: Fax: HH Feb-12
