skinen för respektive användningsområde. Säkert är att FEIN Nibblingsmaskin används när det rör sig om särskilt besvärliga, exakta skär.

Transkript

1 FEIN xxxx 202

2 Plåtbearbetning. Det finns knappt ett enda användningsområde där FEIN Elskärverktyg inte kan erbjuda den bästa lösningen. De skär metaller, metall-legeringar, icke-järnmetaller och termoplaster av olika tjocklek och hårdhetsgrad, korrugerad plåt och trapetsmaterial samt stålplattor eller hårdlimmade PU-fogar. FEIN:s plåtsaxar används inom ventilationskonstruktioner, luftkonditioneringsteknik, vid isoleringsarbeten och inom plåtbearbetningen för kantning av plåt. Effektförmågan märks tydligast på den höga skärhastigheten. Lika enkelt som med plåtsaxarna är också valet av den rätta nibblingsma- skinen för respektive användningsområde. Säkert är att FEIN Nibblingsmaskin används när det rör sig om särskilt besvärliga, exakta skär. Plåtsaxar s. 206 Nibblingsmaskin s.213 Universal-plåtsax UBS 2.0 för rena, vridfria urar. BLK 1.6 flexibel i alla riktningar: Arbetsriktning utan verktyg justerbar i steg om 45 upp till 360. FEIN Elverktyg för plåtbearbetning för varje plåt den rätta lösningen. FEIN Nibblingsmaskin för vridfri av jämn och böjd plåt. 203

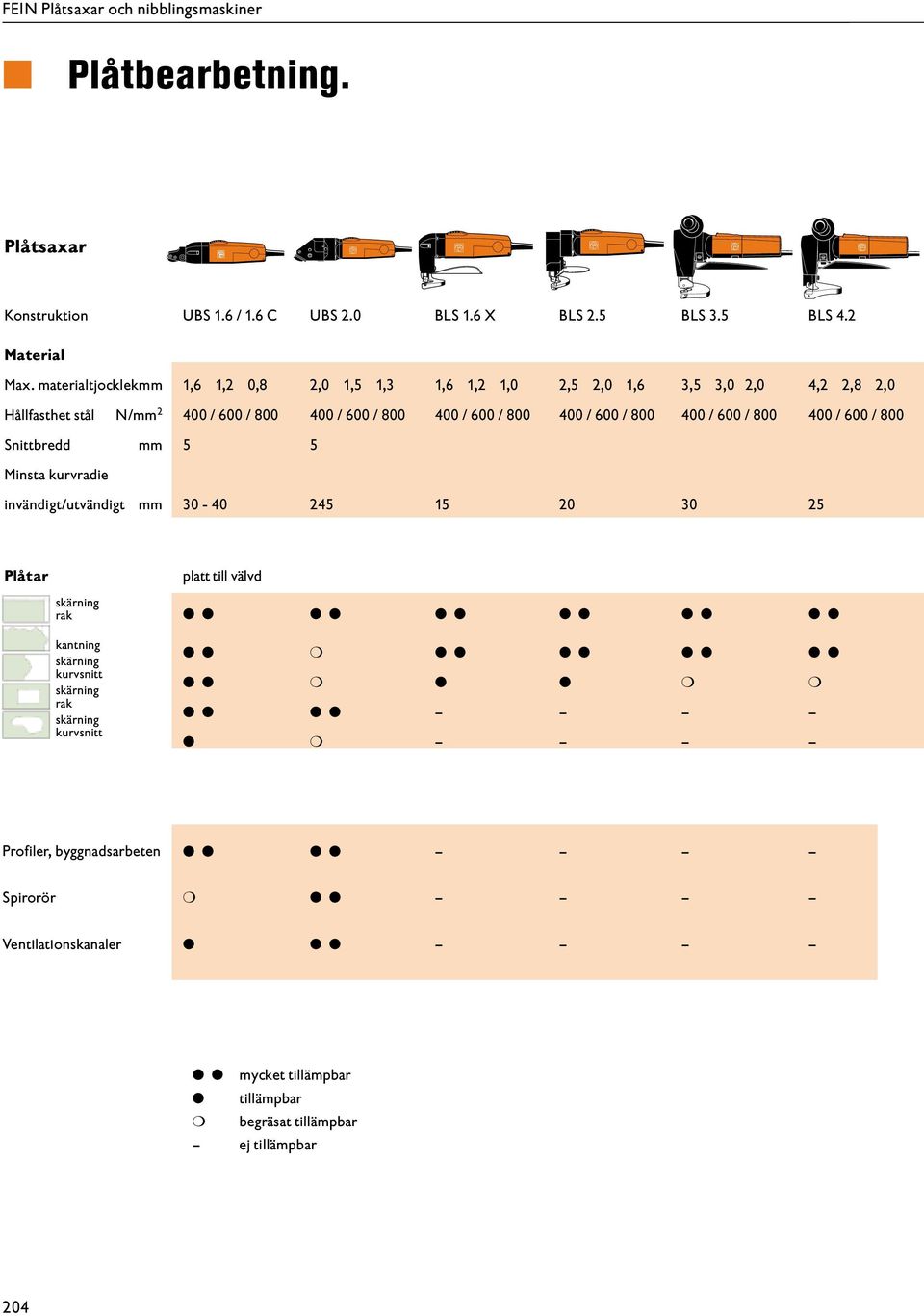

3 FEIN Plåtsaxar och nibblingsmaskiner Plåtbearbetning. Plåtsaxar Konstruktion UBS 1.6 / 1.6 C UBS 2.0 BLS 1.6 X BLS 2.5 BLS 3.5 BLS 4.2 aterial ax. materialtjocklekmm 1,6 1,2 0,8 2,0 1,5 1,3 1,6 1,2 1,0 2,5 2,0 1,6 3,5 3,0 2,0 4,2 2,8 2,0 Hållfasthet stål N/mm / 600 / / 600 / / 600 / / 600 / / 600 / / 600 / 800 Snittbredd mm 5 5 insta kurvradie invändigt/utvändigt mm Plåtar platt till välvd rak kantning kurvsnitt rak kurvsnitt Profiler, byggnadsarbeten Spirorör Ventilationskanaler mycket tillämpbar tillämpbar begräsat tillämpbar ej tillämpbar 204

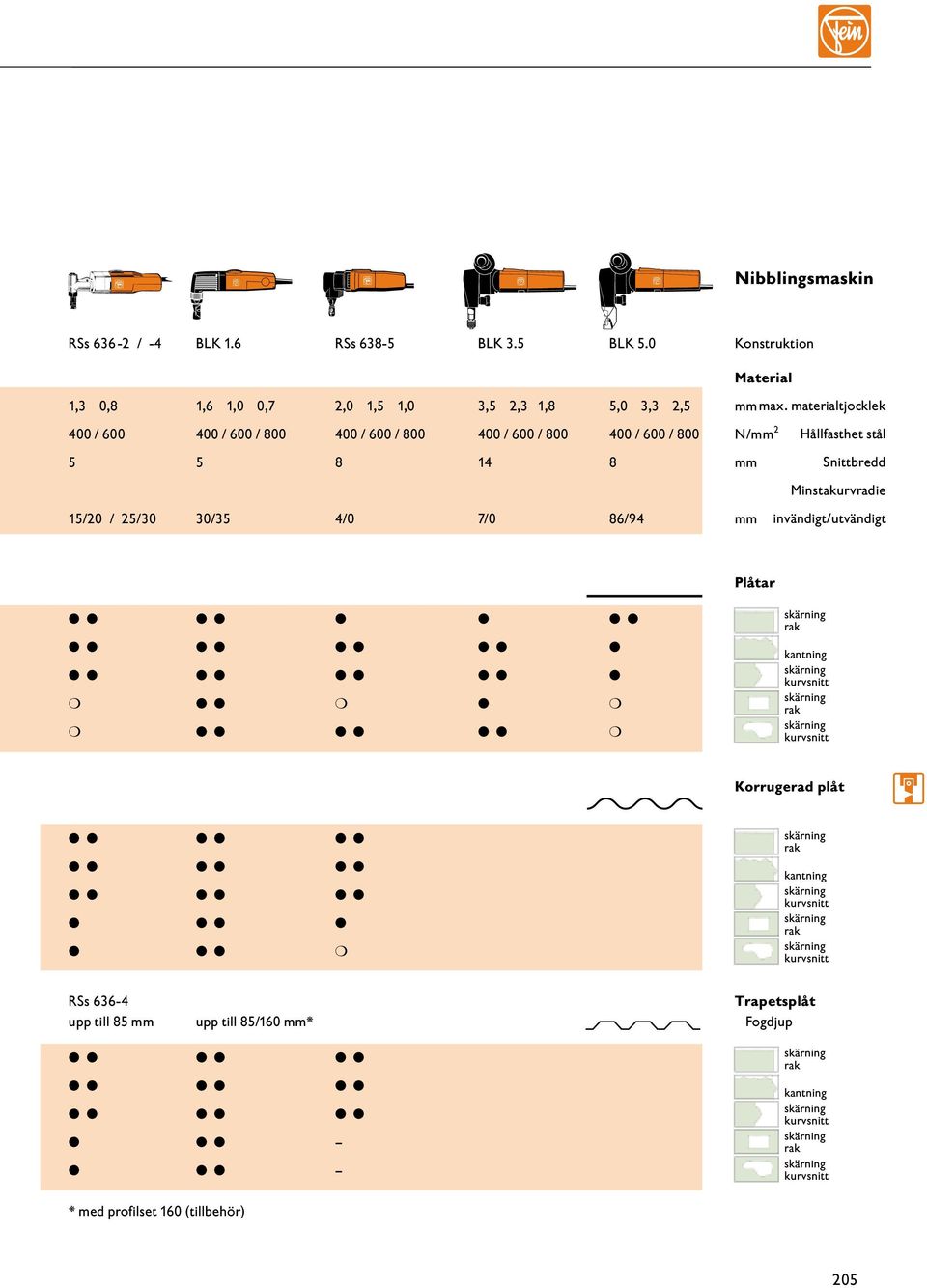

4 Nibblingsmaskin RSs / -4 BLK 1.6 RSs BLK 3.5 BLK 5.0 Konstruktion aterial 1,3 0,8 1,6 1,0 0,7 2,0 1,5 1,0 3,5 2,3 1,8 5,0 3,3 2,5 mmmax. materialtjocklek 400 / / 600 / / 600 / / 600 / / 600 / 800 N/mm mm Hållfasthet stål Snittbredd instakurvradie 15/20 / 25/30 30/35 4/0 7/0 86/94 mm invändigt/utvändigt Plåtar rak kantning kurvsnitt rak kurvsnitt Korrugerad plåt rak kantning kurvsnitt rak kurvsnitt RSs Trapetsplåt upp till 85 mm upp till 85/160 mm* Fogdjup rak kantning kurvsnitt rak kurvsnitt * med profilset 160 (tillbehör) 205

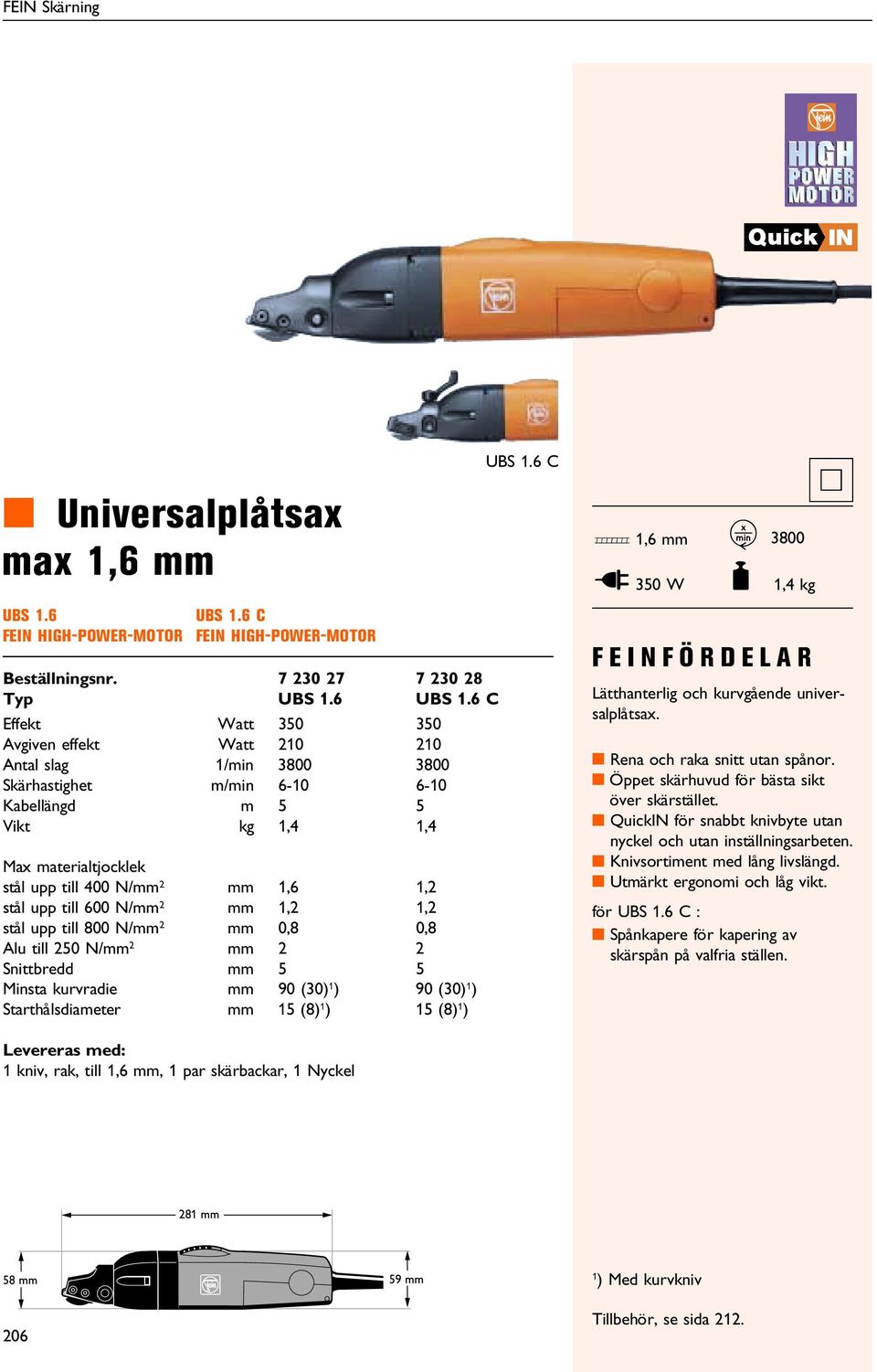

5 FEIN Skärning! Universalplåtsax max 1,6 mm UBS 1.6 FEIN HIGH-POWER-OTOR UBS 1.6 C FEIN HIGH-POWER-OTOR UBS 1.6 Effekt Watt Avgiven effekt Watt Antal slag 1/min Skärhastighet m/min Kabellängd m5 5 Vikt kg 1,4 1, UBS 1.6 C stål upp till 400 N/mm 2 mm 1,6 1,2 stål upp till 600 N/mm 2 mm 1,2 1,2 stål upp till 800 N/mm 2 mm 0,8 0,8 Alu till 250 N/mm 2 m 2 2 Snittbredd mm 5 5 insta kurvradie mm 90 (30) 1 ) 90 (30) 1 ) Starthålsdiameter mm 15 (8) 1 ) 15 (8) 1 ) UBS 1.6 C D 1,6 mm I 350 W K 3800 F 1,4 kg Lätthanterlig och kurvgående universalplåtsax.! Rena och raka snitt utan spånor.! Öppet skärhuvud för bästa sikt över skärstället.! QuickIN för snabbt knivbyte utan nyckel och utan inställningsarbeten.! Knivsortiment med lång livslängd.! Utmärkt ergonomi och låg vikt. för UBS 1.6 C :! Spånkapere för kapering av skärspån på valfria ställen. Levereras med: 1 kniv, rak, till 1,6 mm, 1 par skärbackar, 1 Nyckel 281 mm 58 mm 59 mm 1 ) ed kurvkniv 206 Tillbehör, se sida 212.

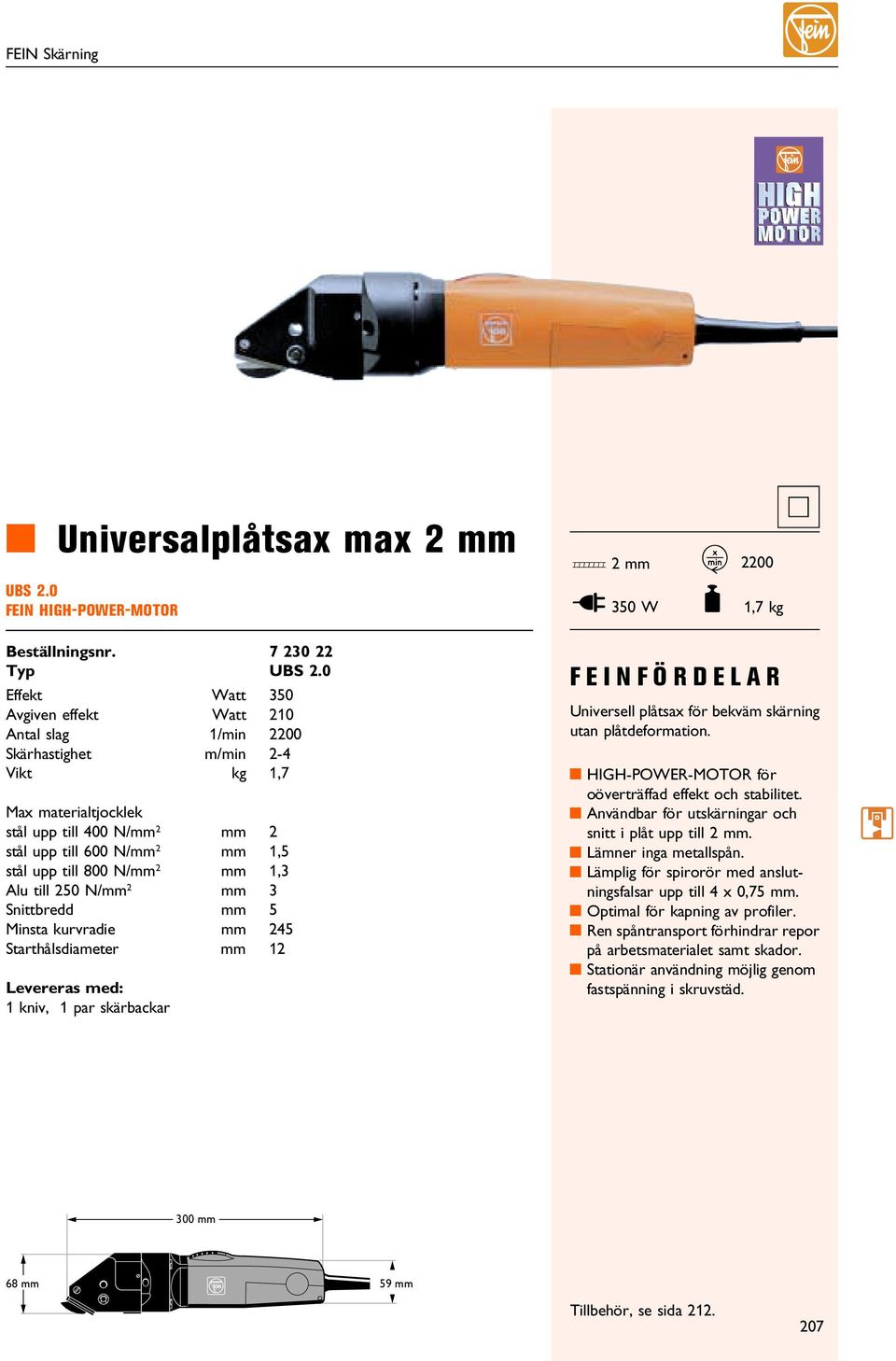

6 FEIN Skärning! Universalplåtsax max 2 mm UBS 2.0 FEIN HIGH-POWER-OTOR D 2mm I 350 W K 2200 F 1,7 kg UBS 2.0 Effekt Watt 350 Avgiven effekt Watt 210 Antal slag 1/min 2200 Skärhastighet m/min 2-4 Vikt kg 1,7 stål upp till 400 N/mm 2 mm 2 stål upp till 600 N/mm 2 mm 1,5 stål upp till 800 N/mm 2 mm 1,3 Alu till 250 N/mm 2 mm 3 Snittbredd mm 5 insta kurvradie mm 245 Starthålsdiameter mm 12 Levereras med: 1 kniv, 1 par skärbackar Universell plåtsax för bekväm utan plåtdeformation.! HIGH-POWER-OTOR för oöverträffad effekt och stabilitet.! Användbar för utar och snitt i plåt upp till 2 mm.! Lämner inga metallspån.! Lämplig för spirorör med anslutningsfalsar upp till 4 x 0,75 mm.! Optimal för kapning av profiler.! Ren spåntransport förhindrar repor på arbetsmaterialet samt skador.! Stationär användning möjlig genom fastspänning i skruvstäd. 300 mm 68 mm 59 mm Tillbehör, se sida

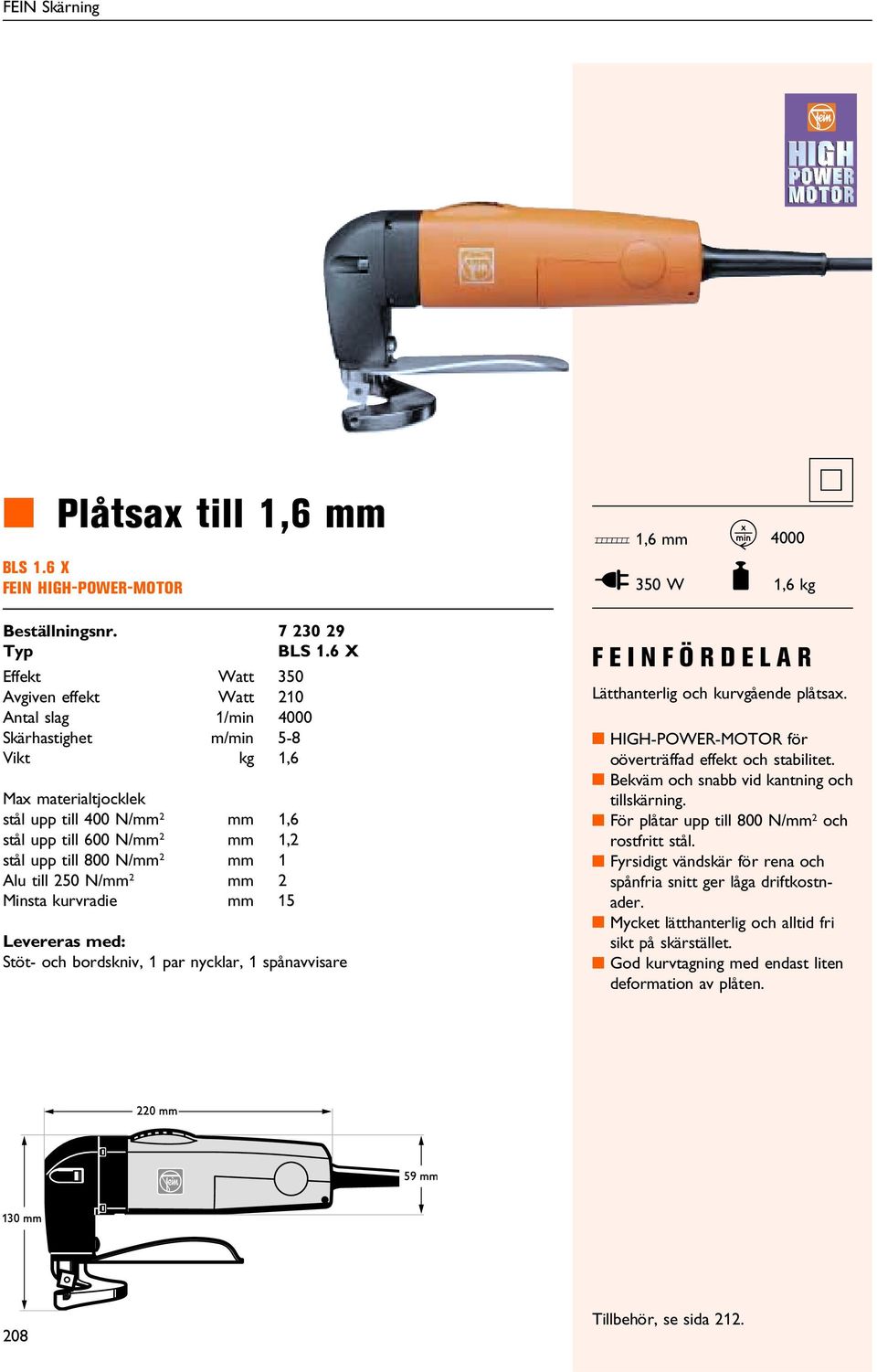

7 FEIN Skärning! Plåtsax till 1,6 mm BLS 1.6 X FEIN HIGH-POWER-OTOR D 1,6 mm I 350 W K 4000 F 1,6 kg Effekt Watt 350 Avgiven effekt Watt 210 Antal slag 1/min 4000 Skärhastighet m/min 5-8 Vikt kg 1,6 stål upp till 400 N/mm 2 mm 1,6 stål upp till 600 N/mm 2 mm 1,2 stål upp till 800 N/mm 2 mm 1 Alu till 250 N/mm 2 mm 2 insta kurvradie mm BLS 1.6 X Levereras med: Stöt- och bordskniv, 1 par nycklar, 1 spånavvisare Lätthanterlig och kurvgående plåtsax.! HIGH-POWER-OTOR för oöverträffad effekt och stabilitet.! Bekvämoch snabb vid kantning och till.! För plåtar upp till 800 N/mm 2 och rostfritt stål.! Fyrsidigt vändskär för rena och spånfria snitt ger låga driftkostnader.! ycket lätthanterlig och alltid fri sikt på skärstället.! God kurvtagning med endast liten deformation av plåten. 208 Tillbehör, se sida 212.

8 FEIN Skärning! Plåtsax max 2,5 mm BLS 2.5 FEIN HIGH-POWER-OTOR D 2,5 mm I 350 W K 4000 F 2,1 kg BLS 2.5 Effekt Watt 350 Avgiven effekt Watt 210 Antal slag 1/min 1500 Skärhastighet m/min 3-6 Vikt kg 2,1 stål upp till 400 N/mm 2 mm 2,5 stål upp till 600 N/mm 2 mm 2 stål upp till 800 N/mm 2 mm 1,6 Alu till 250 N/mm 2 mm 3 insta kurvradie mm 20 Levereras med: Stöt- och bordskniv, 1 par nycklar, 1 spånavvisare Lätthanterlig och kurvgående plåtsax.! HIGH-POWER-OTOR för oöverträffad effekt och stabilitet.! Bekvämoch snabb vid kantning och till.! För plåtar upp till 800 N/mm 2 och rostfritt stål.! Fyrsidigt vändskär för rena och spånfria snitt ger låga driftkostnader.! ycket lätthanterlig och alltid fri sikt på skärstället.! God kurvtagning med endast liten deformation av plåten. 247 mm 59 mm 154 mm Tillbehör, se sida

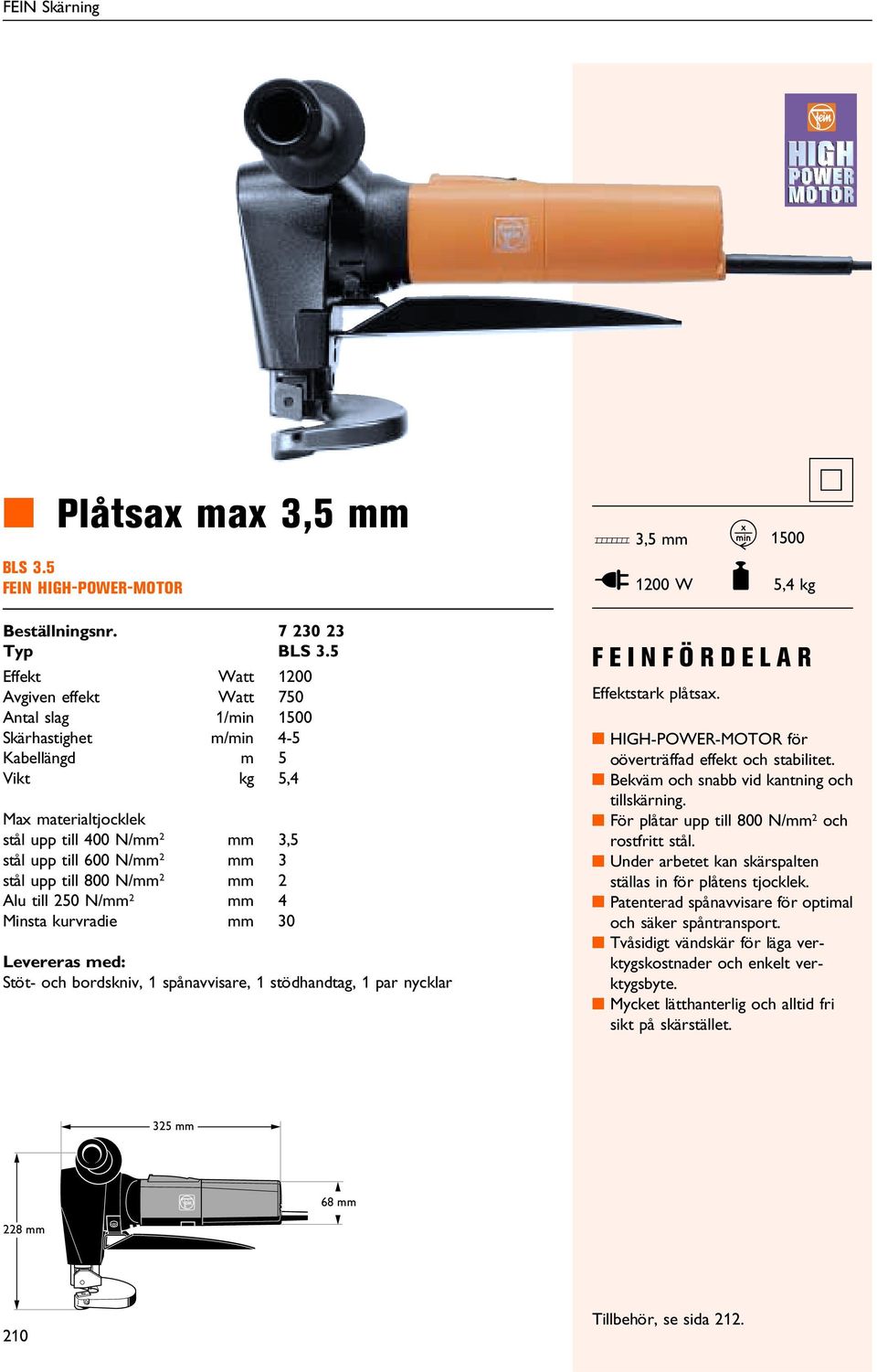

9 FEIN Skärning! Plåtsax max 3,5 mm BLS 3.5 FEIN HIGH-POWER-OTOR D 3,5 mm I 1200 W K 1500 F 5,4 kg BLS 3.5 Effekt Watt 1200 Avgiven effekt Watt 750 Antal slag 1/min 1500 Skärhastighet m/min 4-5 Kabellängd m5 Vikt kg 5,4 stål upp till 400 N/mm 2 mm 3,5 stål upp till 600 N/mm 2 mm 3 stål upp till 800 N/mm 2 mm 2 Alu till 250 N/mm 2 mm 4 insta kurvradie mm 30 Levereras med: Stöt- och bordskniv, 1 spånavvisare, 1 stödhandtag, 1 par nycklar Effektstark plåtsax.! HIGH-POWER-OTOR för oöverträffad effekt och stabilitet.! Bekvämoch snabb vid kantning och till.! För plåtar upp till 800 N/mm 2 och rostfritt stål.! Under arbetet kan skärspalten ställas in för plåtens tjocklek.! Patenterad spånavvisare för optimal och säker spåntransport.! Tvåsidigt vändskär för läga verktygskostnader och enkelt verktygsbyte.! ycket lätthanterlig och alltid fri sikt på skärstället. 325 mm 68 mm 228 mm 210 Tillbehör, se sida 212.

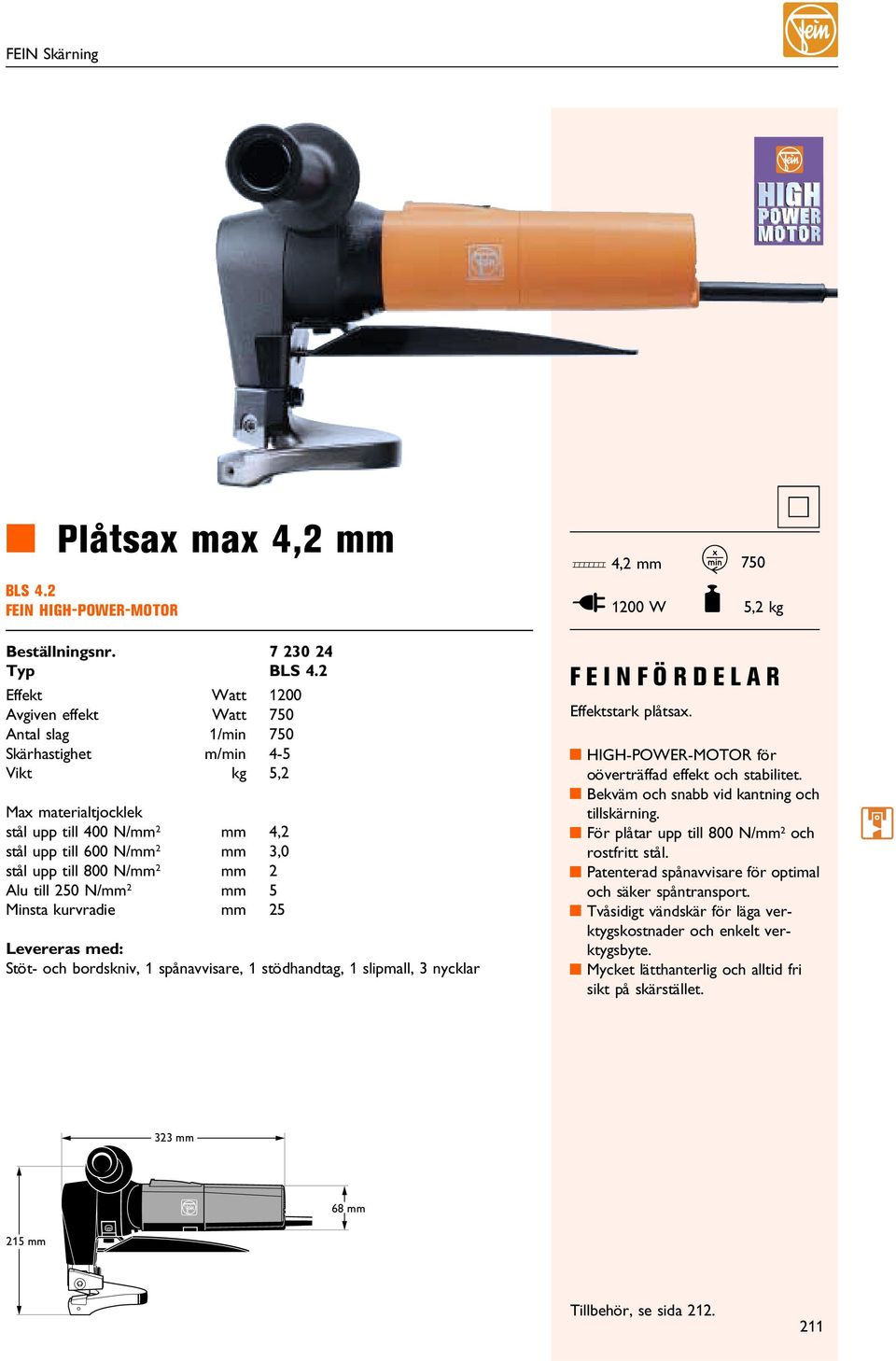

10 FEIN Skärning! Plåtsax max 4,2 mm BLS 4.2 FEIN HIGH-POWER-OTOR D 4,2 mm I 1200 W K 750 F 5,2 kg BLS 4.2 Effekt Watt 1200 Avgiven effekt Watt 750 Antal slag 1/min 750 Skärhastighet m/min 4-5 Vikt kg 5,2 stål upp till 400 N/mm 2 mm 4,2 stål upp till 600 N/mm 2 mm 3,0 stål upp till 800 N/mm 2 mm 2 Alu till 250 N/mm 2 mm 5 insta kurvradie mm 25 Levereras med: Stöt- och bordskniv, 1 spånavvisare, 1 stödhandtag, 1 slipmall, 3 nycklar Effektstark plåtsax.! HIGH-POWER-OTOR för oöverträffad effekt och stabilitet.! Bekvämoch snabb vid kantning och till.! För plåtar upp till 800 N/mm 2 och rostfritt stål.! Patenterad spånavvisare för optimal och säker spåntransport.! Tvåsidigt vändskär för läga verktygskostnader och enkelt verktygsbyte.! ycket lätthanterlig och alltid fri sikt på skärstället. 323 mm 68 mm 215 mm Tillbehör, se sida

11 Original FEIN Tillbehör för UBS 1.6, UBS 1.6 C, UBS 2.0, BLS 1.6, BLS 2.5, BLS 3.5, BLS 4.2 för UBS 1.6, UBS 1.6 C Skapknivs-mix ak till 1,0 mm för UBS 2.0 Paallellanslag Längd 250 mm för emsavskäninga för BLS 1.6 X Stöt- och bodskniv för plåt till 800 N/mm för BLS 4.2 Bodskniv ak 1,0-1,6 mm Kuvkniv till 1,0 mm Skäkniv CR för ostfia stål Stödulle för komfotabelt abete vid länge snitt för BLS 2.5 Stöt- och bodskniv för plåt till 800 N/mm för BLS 3.5 Bodskniv för stålplåt till 400 N/mm för CNi-stålplåt till 800 N/mm Stötkniv för stålplåt till 400 N/mm 2 Plåtens tjocklek mm 4, , för CNi-stålplåt till 800 N/mm 2 Plåtens tjocklek mm Dragögla Paallellanslag Stötkniv för stålplåt till 400 N/mm för CNi-stålplåt till 800 N/mm 2 Allmänna tillbehör Vektygslåda etall 390 x 240 x 110 mm Skäback för UBS 1.6 (1 sats) för UBS 1.6 C (1 sats) Kniv Dragögla säskilt för ostfia stål etall, 390 x 210 x 140 mm Skäback 2 st föpackning Skäpasta Smöjmedel för beabetning av plåtmateial Knivbultar

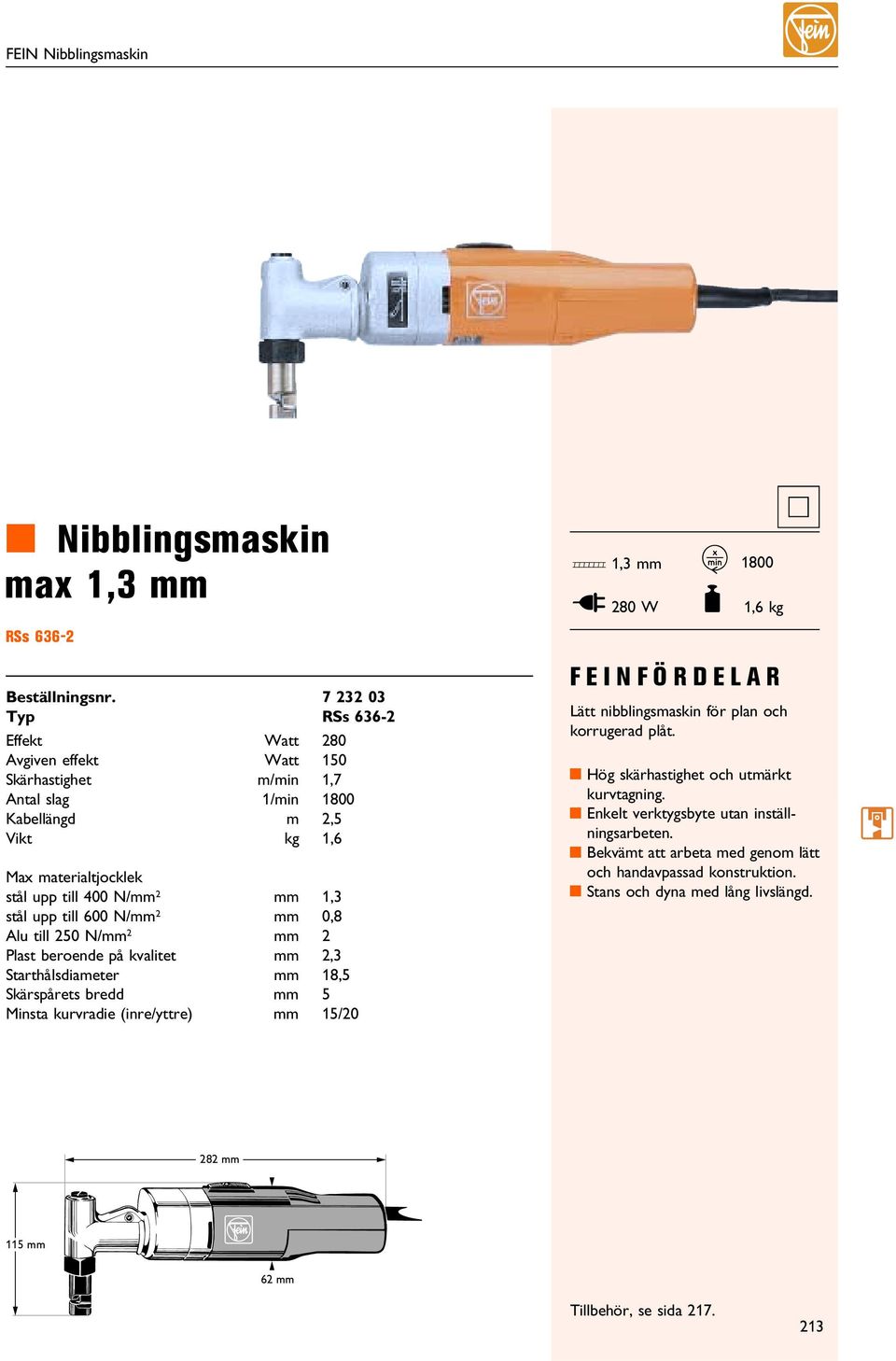

12 FEIN Nibblingsmaskin! Nibblingsmaskin max 1,3 mm RSs Effekt Watt 280 Avgiven effekt Watt 150 Skärhastighet m/min 1,7 Antal slag 1/min 1800 Kabellängd m2,5 Vikt kg 1, RSs stål upp till 400 N/mm 2 mm 1,3 stål upp till 600 N/mm 2 mm 0,8 Alu till 250 N/mm 2 mm 2 Plast beroende på kvalitet mm 2,3 Starthålsdiameter mm 18,5 Skärspårets bredd mm 5 insta kurvradie (inre/yttre) mm 15/20 D 1,3 mm I 280 W K 1800 F 1,6 kg Lätt nibblingsmaskin för plan och korrugerad plåt.! Hög skärhastighet och utmärkt kurvtagning.! Enkelt verktygsbyte utan inställningsarbeten.! Bekvämt att arbeta med genom lätt och handavpassad konstruktion.! Stans och dyna med lång livslängd. 282 mm 115 mm 62 mm Tillbehör, se sida

13 FEIN Nibblingsmaskin! Nibblingsmaskin max 1,3 mm RSs Effekt Watt 280 Avgiven effekt Watt 150 Skärhastighet m/min 1,3 Antal slag 1/min 1150 Kabellängd m2,5 Vikt kg 1, RSs stål upp till 400 N/mm 2 mm 1,3 stål upp till 600 N/mm 2 mm 0,8 Alu till 250 N/mm 2 mm 2 Starthålsdiameter mm 19 Skärspårets bredd mm 5 insta kurvradie (inre/yttre) mm 25/30 D 1,3 mm I 280 W K 1150 F 1,6 kg Lätt nibblingsmaskin för plan och korrugerad plåt samt trapetsplåt.! Lämplig för alla trapetsplåtar upp till 85 mm djup.! Utmärkt kurvtagning.! Enkelt verktygsbyte utan inställningsarbeten.! Bekvämt att arbeta med genom lätt och handavpassad konstruktion.! Stans och dyna med lång livslängd. 296 mm 127 mm 62 mm 214 Tillbehör, se sida 217.

14 FEIN Nibblingsmaskin! Nibblingsmaskin max 1,6 mm BLK 1.6 FEIN HIGH-POWER-OTOR 272 mm BLK 1.6 Effekt Watt 350 Avgiven effekt Watt 210 Skärhastighet m/min 1,9 Antal slag 1/min 1500 Kabellängd m5 Vikt kg 1,8 stål upp till 400 N/mm 2 mm 1,6 stål upp till 600 N/mm 2 mm 1,0 stål upp till 800 N/mm 2 mm 0,7 Rostfritt stål (V2A) mm 0,8 Alu till 250 N/mm 2 mm 2,5 Starthåls-Ø med matris mm 22 Skärspårets bredd mm 5 insta kurvradie (inre/yttre) mm 30/35 Levereras med: 1 stans, 1 dyna, 1 dynhållare för trapetsplåt och korrugerad plåt, 1 Nyckel D 1,6 mm I 350 W K 1500 F 1,8 kg Flexibel nibblingsmaskin med hög svängbarhet för tunna plåtar, trapetsplåtar, korrigerade plåtar och profiler.! HIGH-POWER-OTOR för oöverträffad effekt och stabilitet.! Lämplig för alla trapetsplåtar upp till 85 mm djup.! Extra tillbehör - profilset för trapetsplåt med djupa fogar.! ycket låga driftkostnader, lång livslängd av stämpeln och dynan.! Fascinerande lätthanterlighet, utmärkt smidighet och kurvtagningsförmåga.! Hög skärhastighet gör att arbetet går snabbt.! Ställbar arbetsriktning utan verktyg istegom45.! Enkelt verktygsbyte utan inställningsarbeten.! Det går även att skära ytor med överlappning. 59 mm 149 mm Tillbehör, se sida

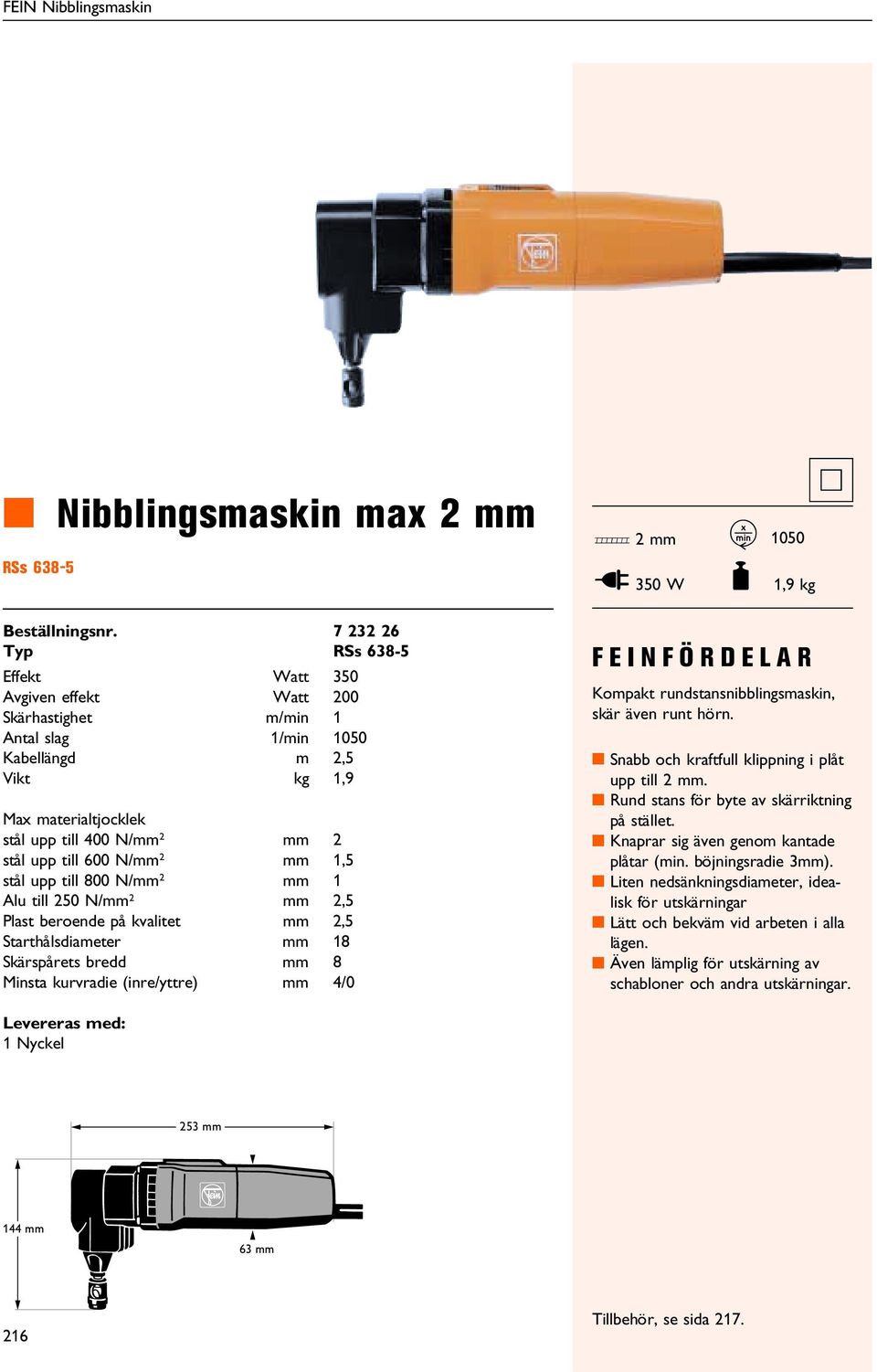

15 FEIN Nibblingsmaskin! Nibblingsmaskin max 2 mm RSs D 2mm I 350 W K 1050 F 1,9 kg Effekt Watt 350 Avgiven effekt Watt 200 Skärhastighet m/min 1 Antal slag 1/min 1050 Kabellängd m2,5 Vikt kg 1,9 stål upp till 400 N/mm 2 mm 2 stål upp till 600 N/mm 2 mm 1,5 stål upp till 800 N/mm 2 mm 1 Alu till 250 N/mm 2 mm 2,5 Plast beroende på kvalitet mm 2,5 Starthålsdiameter mm 18 Skärspårets bredd mm 8 insta kurvradie (inre/yttre) mm 4/ RSs Kompakt rundstansnibblingsmaskin, skär även runt hörn.! Snabb och kraftfull klippning i plåt upp till 2 mm.! Rund stans för byte av skärriktning på stället.! Knaprar sig även genomkantade plåtar (min. böjningsradie 3mm).! Liten nedsänkningsdiameter, idealisk för utar! Lätt och bekvämvid arbeten i alla lägen.! Även lämplig för ut av schabloner och andra utar. Levereras med: 1 Nyckel 253 mm 144 mm 63 mm 216 Tillbehör, se sida 217.

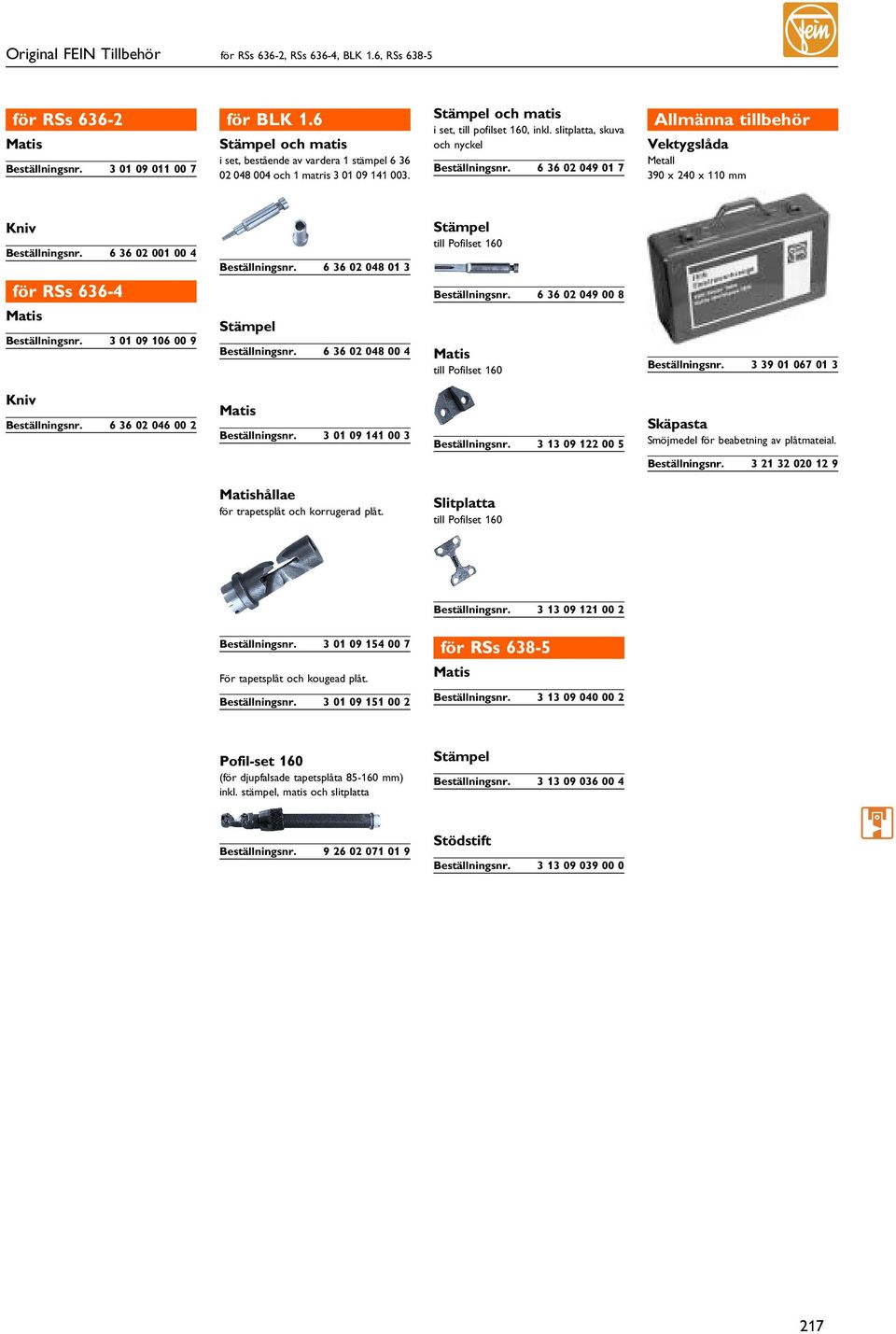

16 Original FEIN Tillbehör för RSs 636-2, RSs 636-4, BLK 1.6, RSs för RSs atis för BLK 1.6 Stämpel och matis i set, bestående av vardera 1 stämpel och 1 matris Stämpel och matis i set, till pofilset 160, inkl. slitplatta, skuva och nyckel Allmänna tillbehör Vektygslåda etall 390 x 240 x 110 mm Kniv för RSs atis Stämpel Stämpel till Pofilset atis till Pofilset Kniv atis Skäpasta Smöjmedel för beabetning av plåtmateial atishållae för trapetsplåt och korrugerad plåt. Slitplatta till Pofilset För tapetsplåt och kougead plåt för RSs atis Pofil-set 160 (för djupfalsade tapetsplåta mm) inkl. stämpel, matis och slitplatta Stämpel Stödstift

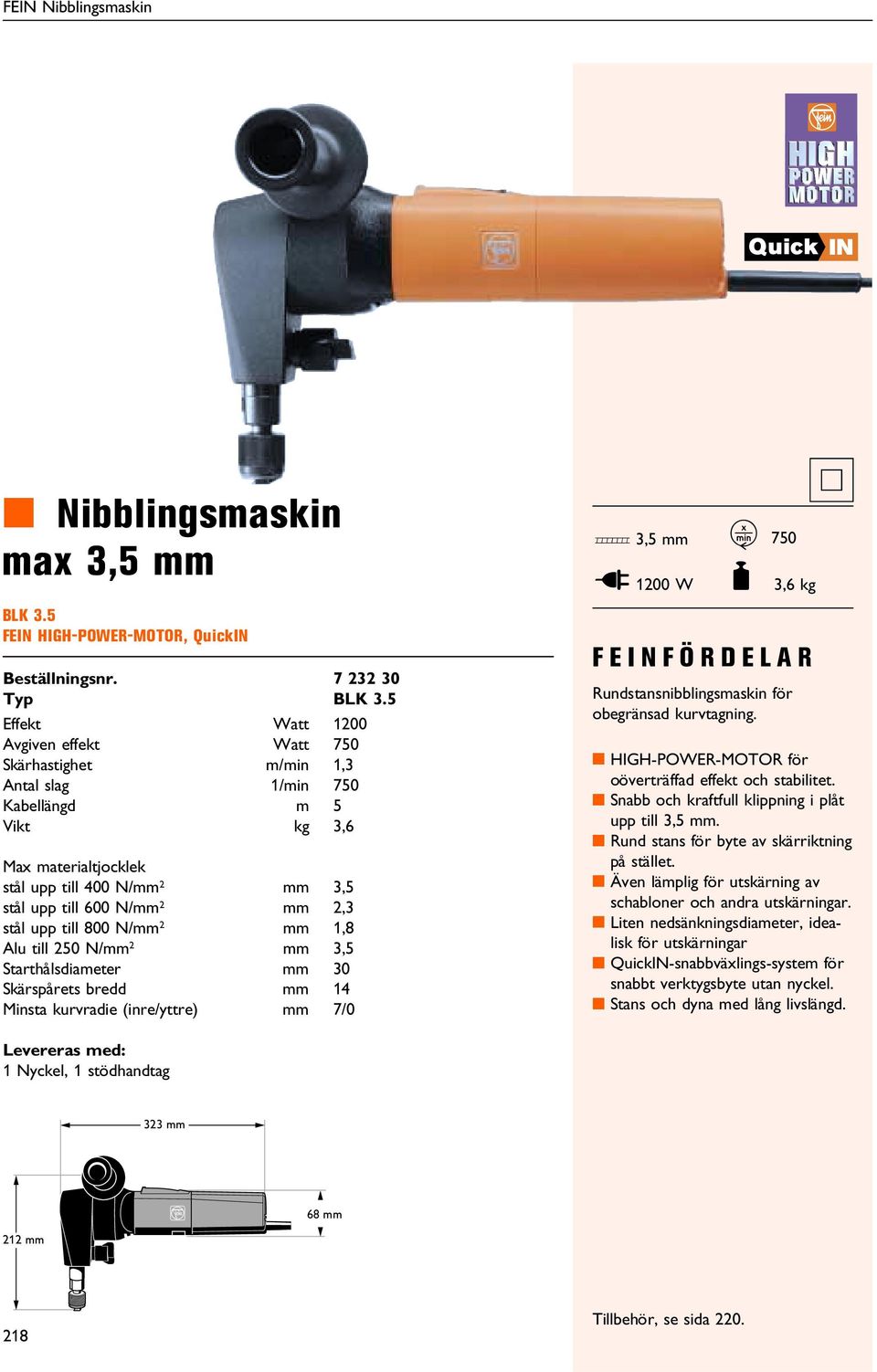

17 FEIN Nibblingsmaskin! Nibblingsmaskin max 3,5 mm BLK 3.5 FEIN HIGH-POWER-OTOR, QuickIN BLK 3.5 Effekt Watt 1200 Avgiven effekt Watt 750 Skärhastighet m/min 1,3 Antal slag 1/min 750 Kabellängd m5 Vikt kg 3,6 stål upp till 400 N/mm 2 mm 3,5 stål upp till 600 N/mm 2 mm 2,3 stål upp till 800 N/mm 2 mm 1,8 Alu till 250 N/mm 2 mm 3,5 Starthålsdiameter mm 30 Skärspårets bredd mm 14 insta kurvradie (inre/yttre) mm 7/0 D 3,5 mm I 1200 W K 750 F 3,6 kg Rundstansnibblingsmaskin för obegränsad kurvtagning.! HIGH-POWER-OTOR för oöverträffad effekt och stabilitet.! Snabb och kraftfull klippning i plåt upp till 3,5 mm.! Rund stans för byte av skärriktning på stället.! Även lämplig för ut av schabloner och andra utar.! Liten nedsänkningsdiameter, idealisk för utar! QuickIN-snabbväxlings-systemför snabbt verktygsbyte utan nyckel.! Stans och dyna med lång livslängd. Levereras med: 1 Nyckel, 1 stödhandtag 323 mm 68 mm 212 mm 218 Tillbehör, se sida 220.

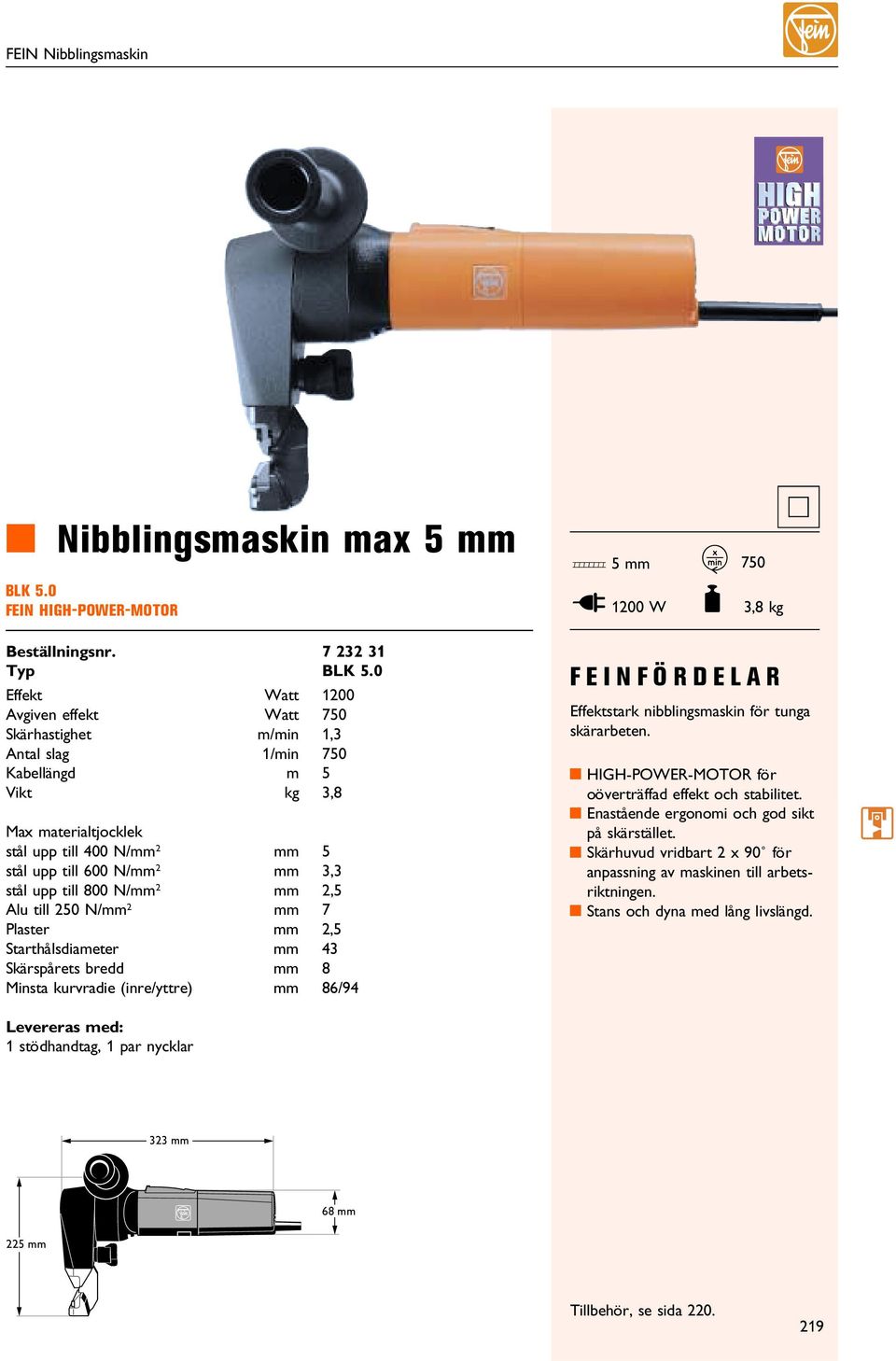

18 FEIN Nibblingsmaskin! Nibblingsmaskin max 5 mm BLK 5.0 FEIN HIGH-POWER-OTOR D 5mm I 1200 W K 750 F 3,8 kg BLK 5.0 Effekt Watt 1200 Avgiven effekt Watt 750 Skärhastighet m/min 1,3 Antal slag 1/min 750 Kabellängd m5 Vikt kg 3,8 stål upp till 400 N/mm 2 mm 5 stål upp till 600 N/mm 2 mm 3,3 stål upp till 800 N/mm 2 mm 2,5 Alu till 250 N/mm 2 mm 7 Plaster mm 2,5 Starthålsdiameter mm 43 Skärspårets bredd mm 8 insta kurvradie (inre/yttre) mm 86/94 Effektstark nibblingsmaskin för tunga skärarbeten.! HIGH-POWER-OTOR för oöverträffad effekt och stabilitet.! Enastående ergonomi och god sikt på skärstället.! Skärhuvud vridbart 2 x 90 för anpassning av maskinen till arbetsriktningen.! Stans och dyna med lång livslängd. Levereras med: 1 stödhandtag, 1 par nycklar 323 mm 68 mm 225 mm Tillbehör, se sida

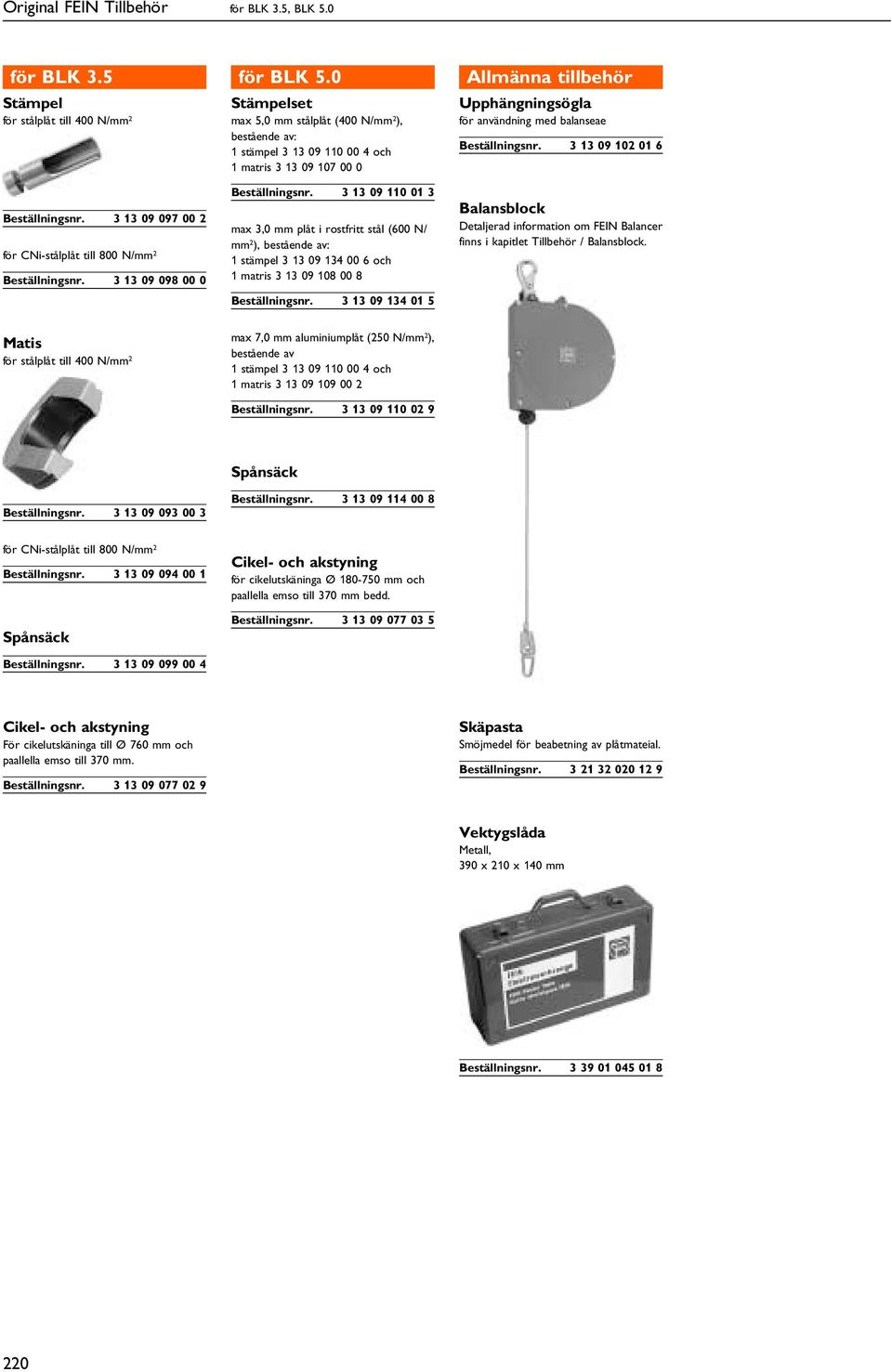

19 Original FEIN Tillbehör för BLK 3.5, BLK 5.0 för BLK 3.5 Stämpel för stålplåt till 400 N/mm för CNi-stålplåt till 800 N/mm atis för stålplåt till 400 N/mm 2 för BLK 5.0 Stämpelset max 5,0 mm stålplåt (400 N/mm 2 ), bestående av: 1 stämpel och 1 matris max 3,0 mm plåt i rostfritt stål (600 N/ mm 2 ), bestående av: 1 stämpel och 1 matris max 7,0 mm aluminiumplåt (250 N/mm 2 ), bestående av 1 stämpel och 1 matris Allmänna tillbehör Upphängningsögla för användning med balanseae Balansblock Detaljerad information om FEIN Balancer finns i kapitlet Tillbehör / Balansblock Spånsäck för CNi-stålplåt till 800 N/mm Spånsäck Cikel- och akstyning för cikelutskäninga Ø mm och paallella emso till 370 mm bedd Cikel- och akstyning För cikelutskäninga till Ø 760 mm och paallella emso till 370 mm Skäpasta Smöjmedel för beabetning av plåtmateial Vektygslåda etall, 390 x 210 x 140 mm
