MONTERINGSANVISNING UTOMhusTRAPPA 130 XL

Transkript

1

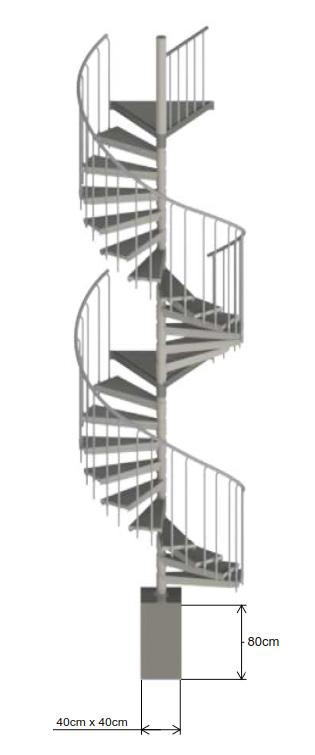

2 . NÖDVÄNDIGA FÖRBEREDELR Fundamentsuppgifterna motsvarar normala markförhållanden vid naturlig jord. Betongmaterial: Bn25 Mått: 40 x 40 x 80 cm Frostfritt djup (ca 80 cm) i naturlig jord!! Hjälpmedel för montering av utomhustrappan: (Slag-)borrmaskin, sladdlös skruvdragare Skruvmejsel (torx) Insexnyckel (t.ex. Inbus) 3 mm, 4 mm, 5 mm Måttband, fickräknare Hammare, kombitång Skruvnyckel SW0 mm Vattenpass Metallsåg Stege

3 2. DELLISTA FÖR UTOMHUSTRAPPA 30 XL Beteckning Antal Tekn. data Bild. Fotplatta med rörmuff 2. Runt lock 3. Räckesståndare krökt 4. Skruv A2 Halvrunt huvud x 25 mm 5. Gängstift 50 M8 x 8 mm 6. Ledstångsskarvdon 7. Räckesfot 8. Underliggare för trapplansståndare 9. Centrumpelare Spännhylsa A2 24. Ledstångshållare 2. Skruv A2 kullrigt huvud ,8 x 3 mm 3. Gängstift 96 M6 x 5 mm 4. Trapplansledstång 5. Universalanslutning Ø 40 mm

4 2. DELLISTA FÖR UTOMHUSTRAPPA SCARVO 30 XL Beteckning Antal Tekn. data Bild 6. Räckesståndare rak 7. Avslutningsrör uppe 8. Trapplan med gallerdurk 9. Trappsteg med gallerdurk 20. Skruv A2 försänkt huvud 2. Rörpluggar Räckesståndare 22. Ledstångsrörkrök ALU 23. Ledstångsavslutningspluggar ,8 x 6 mm 44 Ø 20 mm 0 Ø 40 mm 5 Ø 40 mm 24. Bit TORX Zink-alu-sprej 400 ml 26. Gängborr M6 mm 27. Buntband 00 2,6 x 00 mm 28. Spiralborr Ø 5 mm Ø 4 mm 29. Sexkantskruv A2 6 M6 x 35 mm

5 2. DELLISTA FÖR UTOMHUSTRAPPA SCARVO 30 XL Beteckning Antal Tekn. data Bild 30. Sexkantskruv A2 M6 x 50 mm 3. Gängstift 6 0 x 8 mm 32. Pelarfäste

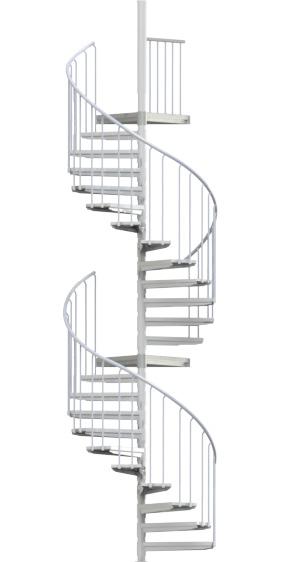

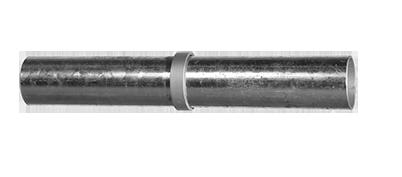

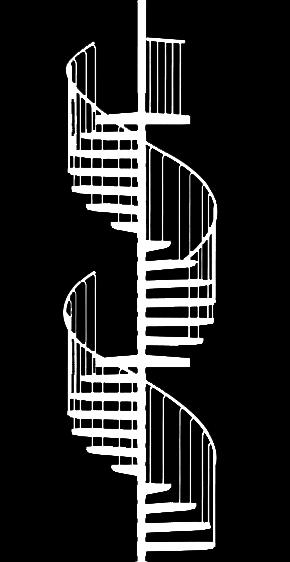

6 3. MONTERINGSANVISNING FÖR TRAPPHÖJDER ÖVER 446 CM Observera följande punkter vid montering av en XL-trappa: Trappa är färdigställd i enlighet med monteringsanvisningens ritning, varför här steg 2 och 4 i monteringsanvisningen i trappans nedre del utelämnas. När monteringen av trappa är klar, påbörjas monteringen av trappa 2. Här utelämnas steg och 2 i monteringsanvisningen. Pelarfästet pos. 32 förs in i pelaren på trappa och fixeras med gängstiften (3) som ingår i leveransen. Pelaren på trappa 2 förs in i pelarfästet och fixeras med gängstiften (3) som ingår i leveransen. - Resterande montering utförs enligt steg 3 i monteringsanvisningen. Det är viktigt att då observera: För att åstadkomma en spiral på 360 grader, måste den översta trappan (från vilplanet till övre trapplanet) monteras med minst ett extra trappsteg (2 trappsteg, överlappning = 0 cm). Steghöjden får inte underskrida 7,5 cm (problem med räckets Ø) Trapplanet måste inte tvunget placeras exakt centralt i höjdled. Vid en överlappning på max. 2,3 cm får endast 3 trappsteg och trapplan (4 steghöjder totalt) finnas i trappans övre område (från vilplanet till det översta trapplanet). Vid 23 (!) steg når man då maximalt upp till en höjd av 322 cm med den övre trappan. Om en högre höjd önskas, måste fler trappsteg användas, vilket ökar överlappningen av trappstegen.

7 4. BERÄKNING AV STEGAVSTÅNDET Steghöjden måste beräknas individuellt på grund av de olika våningshöjder som finns. Mät våningshöjden H från golvet till överkanten av taköppningens golv. Dividera (:) våningshöjden H med antalet trappsteg + trapplan.! Monteringsmaterialet för monteringen av trapplanet mot byggnaden och för monteringen av fotplattan mot golvet ingår inte. Kontrollera regelbundet spiraltrappans alla skruvanslutningar. Inget ansvar tas för eventuella skador som uppstår på grund av en felaktig montering.

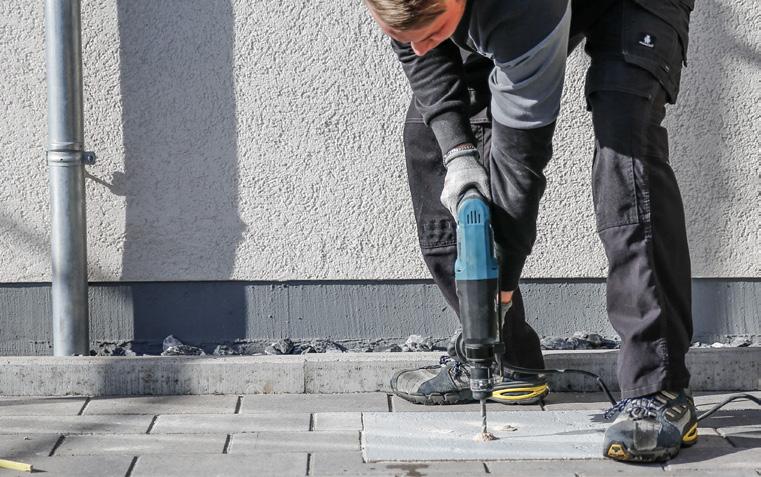

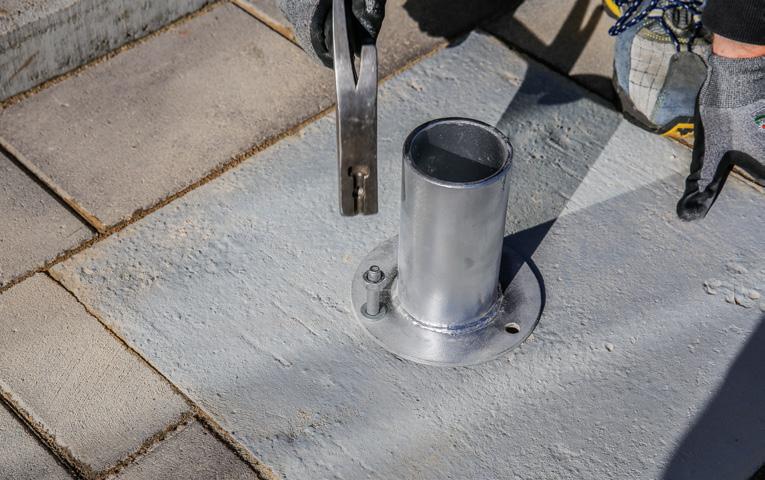

8 Steg Fundamentet för fotplattan ska utgöra en yta av 40 x 40 cm och vara gjutet på 80 cm markdjup. För att borra hålen på rätt ställen, placeras fotplattan () på fundamentet och dess befintliga hål markeras på fundamentet med blyerts. (Bild ) Var noga med att hålla rätt avstånd till väggen vid justeringen av fotplattan. (Bild 2) Steg 2 2 I det andra steget ska fotplattan () fästas i fundamentet. (Bild ) Anslut därefter centrumpelaren (9) i fotplattan som är fäst i marken och fixera den med gängstiften som ingår i leveransen. (3) (Bild 2) 2 (9) ()

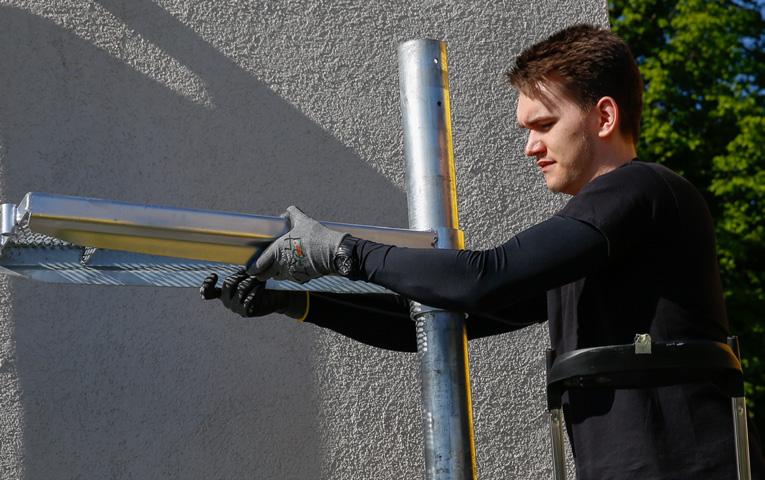

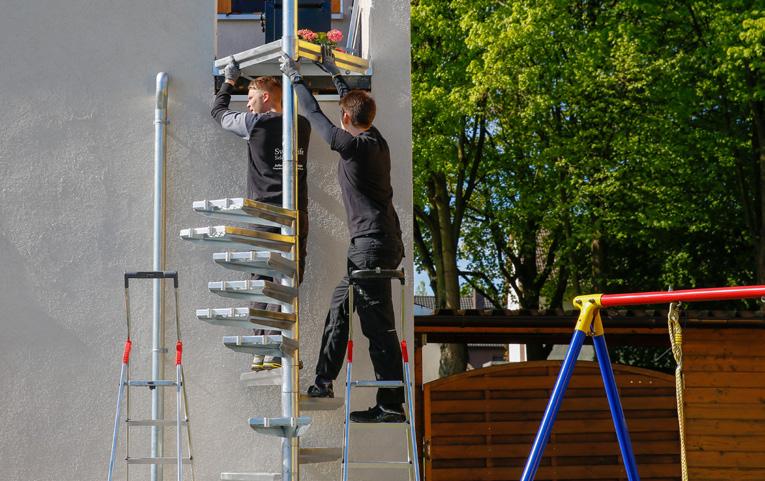

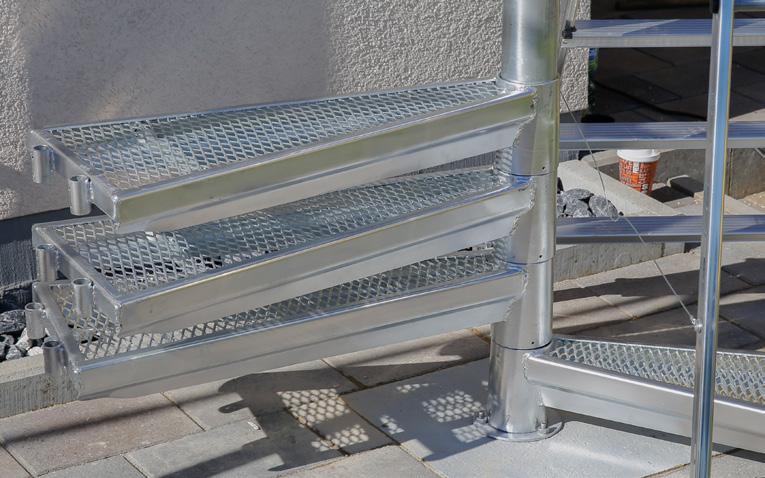

9 Steg 3 När centrumpelaren står upp kan du börja trä på trappstegen (9). Detta gör du genom att enkelt föra på dem på centrumpelaren så att de hamnar ovanpå varandra. (Bild ) För att en bättre stabilitet ska kunna garanteras, kan du använda exempelvis en bit fyrkantsvirke som stöd att placera det första trappsteget på. (Bild 2) 2 (9) Steg 4 När du har trätt på alla trappsteg kan trapplanet (8) monteras på centrumpelaren. Placera trapplanet jäms med ovankanten på våningsplanets befintliga golv och skruva fast trapplanet i väggen. (Bild ) Därefter använder du ett vattenpass för att få trapplanet helt i nivå och fäster det i centrumpelaren. Använd gängstiften (5) som ingår i leveransen. (Bild 2) Observera att du vid träbjälklag ska använda nyckelskruvar med minst 0 x 60 cm mått. Vid betongbjälklag ska du använda förstärkta dymlingar. (8) 2 (5)

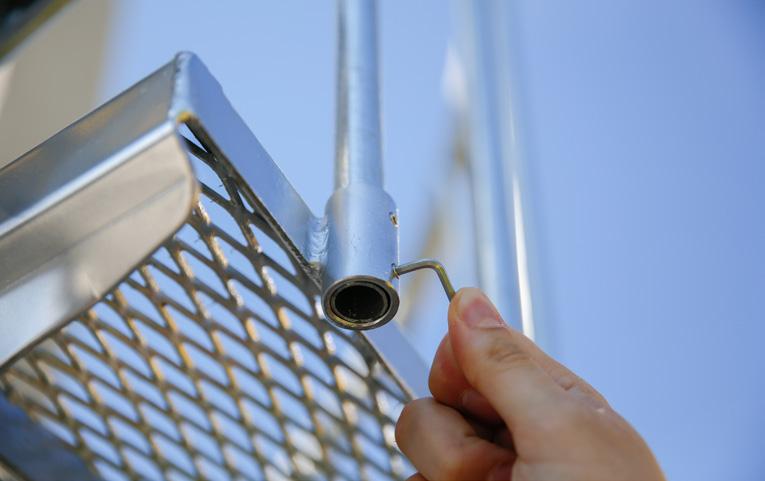

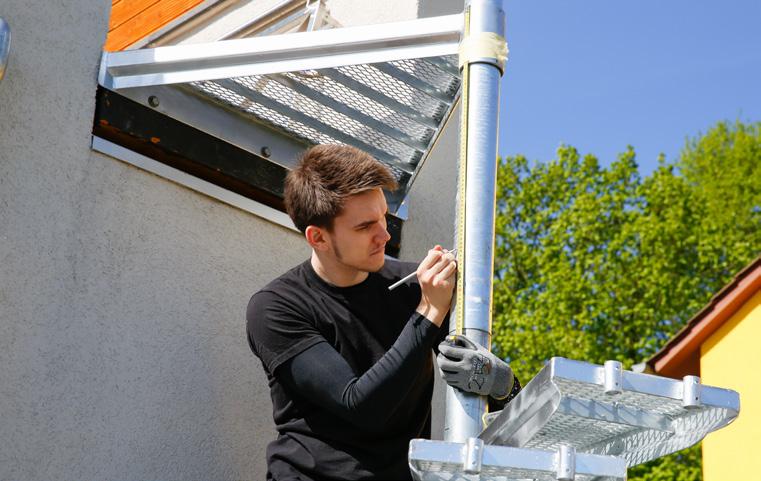

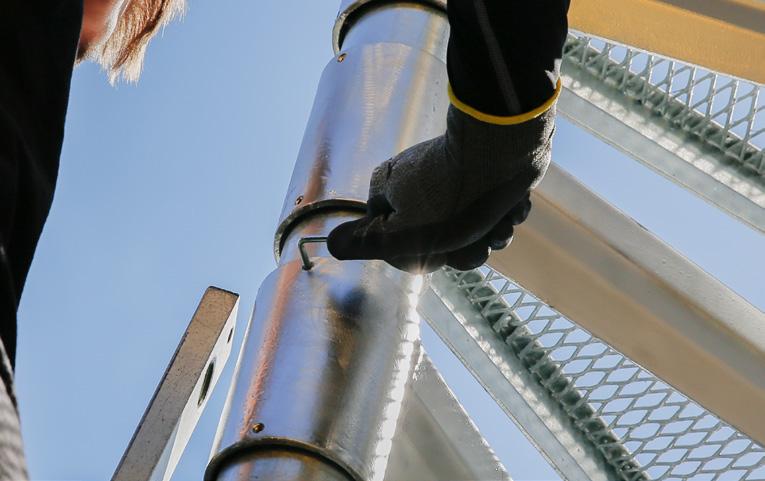

10 Steg 5 Därefter markeras de enskilda stegavstånden och trappstegen anpassas. Orienteringslinjer underlättar när trappstegen senare ska justeras. Stegavståndet kan enkelt bestämmas: Våningshöjd H / ( trappsteg + trapplan). Fäst ett måttband på pelaren, det underlättar arbetet avsevärt. (Bild ) Börja med det första trappsteget från toppen. Låt trappstegens stegändar överlappa varandra med cm. Fäst trappstegen med gängstiften (5). (Bild 2) Gör likadant med samtliga trappsteg. 2 (5) Steg 6 Nu placeras först de bakre räckesståndarna (3) i räckeshållaren i änden av trappsteget. (Bild ) Fäst därefter hållarna med gängstiften (3). (Bild 2) Ståndarnas krökning pekar motsatt gångriktningen (sett nerifrån och upp). (3) 2 (3)

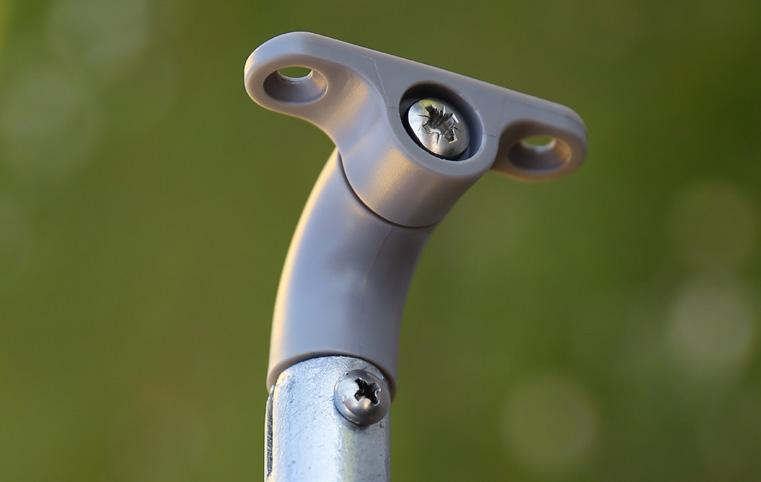

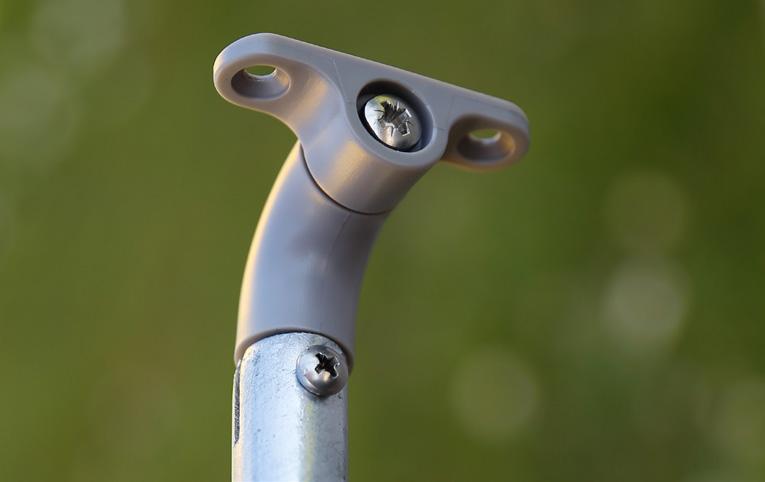

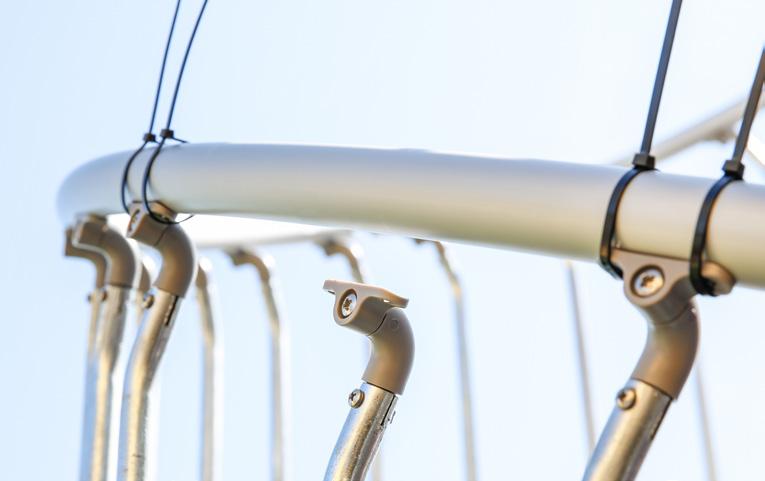

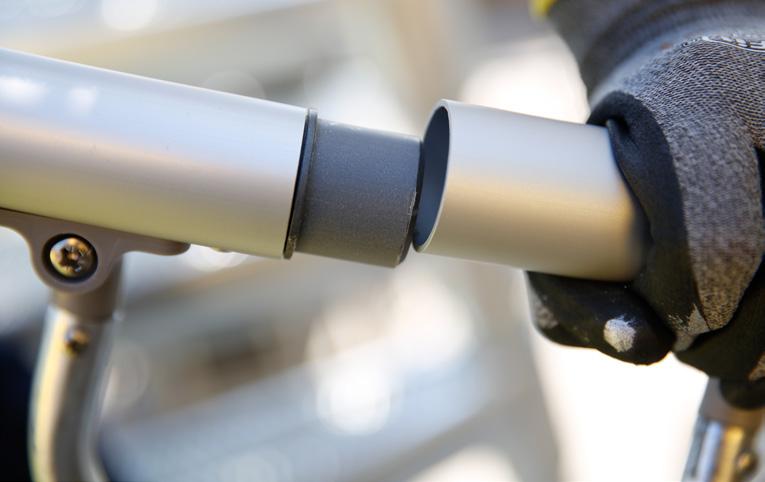

11 Steg 7 Sätt nu de främre räckesståndarna på plats och låt dem sticka ut nedåt ca 3 cm. Fäst nu räckesfoten (7) på den första räckesståndaren. Steg 8 Därefter placerar du ledstångshållarna () på räckesståndarna och skruvar fast dem med en skruv med platt huvud (2). (Bild ) (4) () (2) Steg 9 Placera nu ledstångsrörkrökarna (22) på ledstångshållaren och fäst dem provisoriskt med buntbanden (27). (Bild ) Börja från botten. Sätt samman ledstångsdelarna skarvdonen (6). (Bild 2) (22) (27) 2 (6)

12 Så snart alla ledstängerna har fixerats provisoriskt med buntband och de enskilda rördelarna har fästs med skarvdon, kan du börja justera räckesståndarna.! Använd ett vattenpass för att justera räckesståndarna lodrätt. När de är i nivå, märk ut hålen med blyerts och borra dem med det Ø 4 mm-borr (28) som ingår i leveransen. Därefter använder du skruvarna med försänkt huvud (20) och monterar ledstångshållaren med ledstångsröret. (Bild ) (28)

13 Steg 0 När ledstängerna är monterade, lossas buntbanden, och gängstiften som håller räckesståndarna mot stegändarna efterdras. (Bild ) Steg Såga av den nedåtgående räckesståndarens utstickande del med en metallsåg eller en vinkelslip. Försegla snittytorna med zink-alu-sprejen (25) som ingår och trä i plaströrpluggarna (2) i räckesståndarna underifrån.! Borra sen ett hål ungefär mitt i varje plastlock med det Ø 5 mm-borr (28) som ingår i leveransen. Om inga hål borras, kan det vid minusgrader uppstå skador på räckesståndare och ledstångshållare om regnvatten fryser.

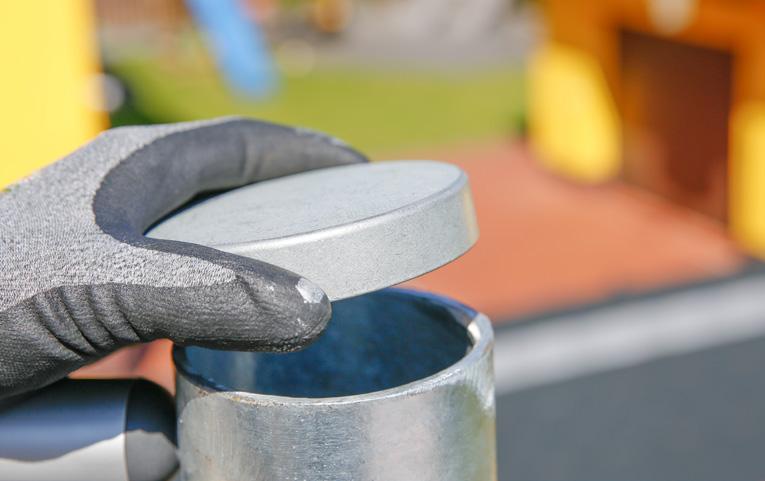

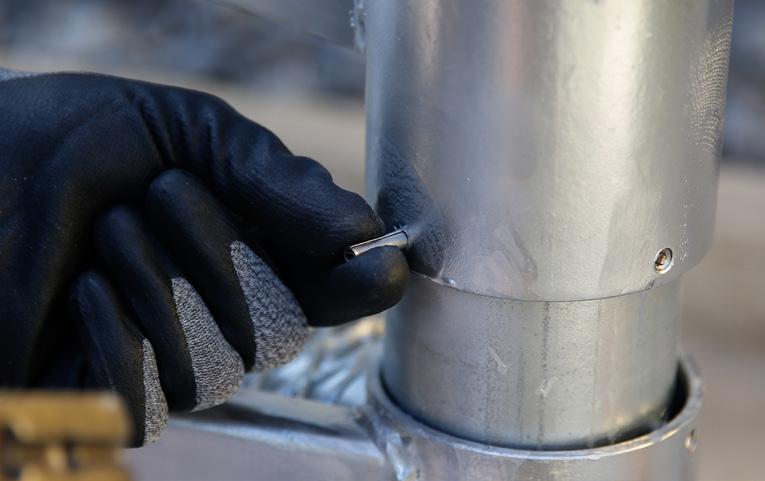

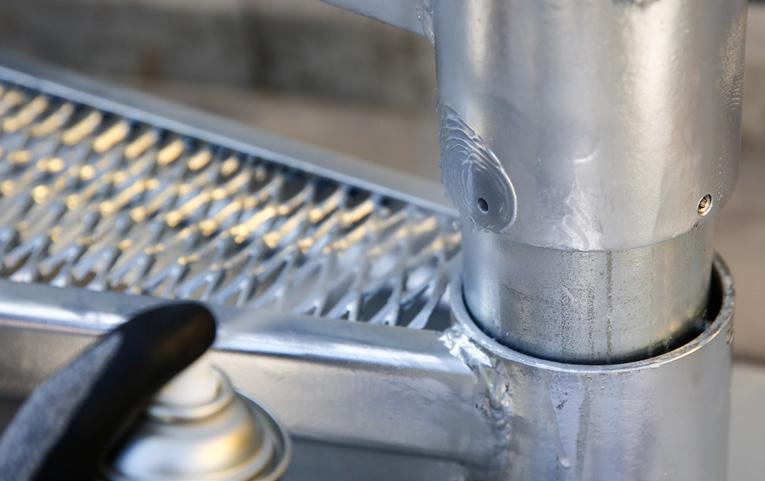

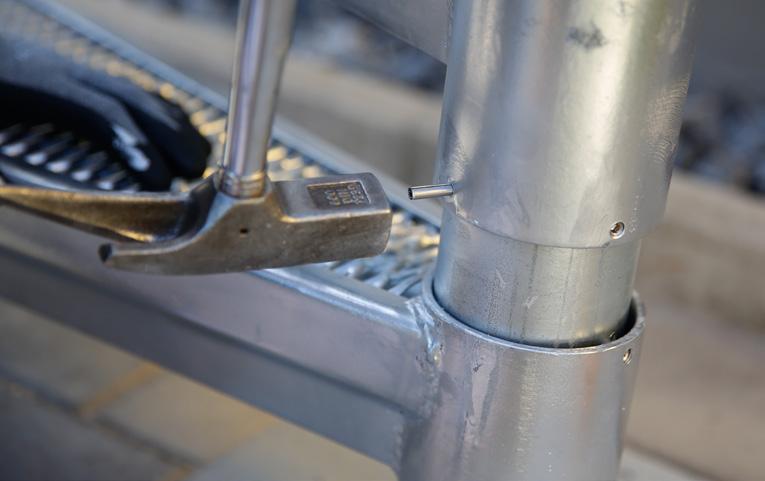

14 Steg 2 För nu upp avslutningsröret (7) på centrumpelaren och fäst det med gängstiften (5). (Bild ) Kläm därefter fast det runda locket (2) upptill på avslutningsröret. (Bild 2) (7) 2 (5) (2) Steg 3 Nu säkras trappstegen, trapplanet och avslutningsröret även med spännhylsor (0). För att göra detta, borras ett Ø 5 mm-hål med borret i centrumpelaren genom de befintliga hålen i trappstegen och spännhylsan trycks in. (7) 2 (0)

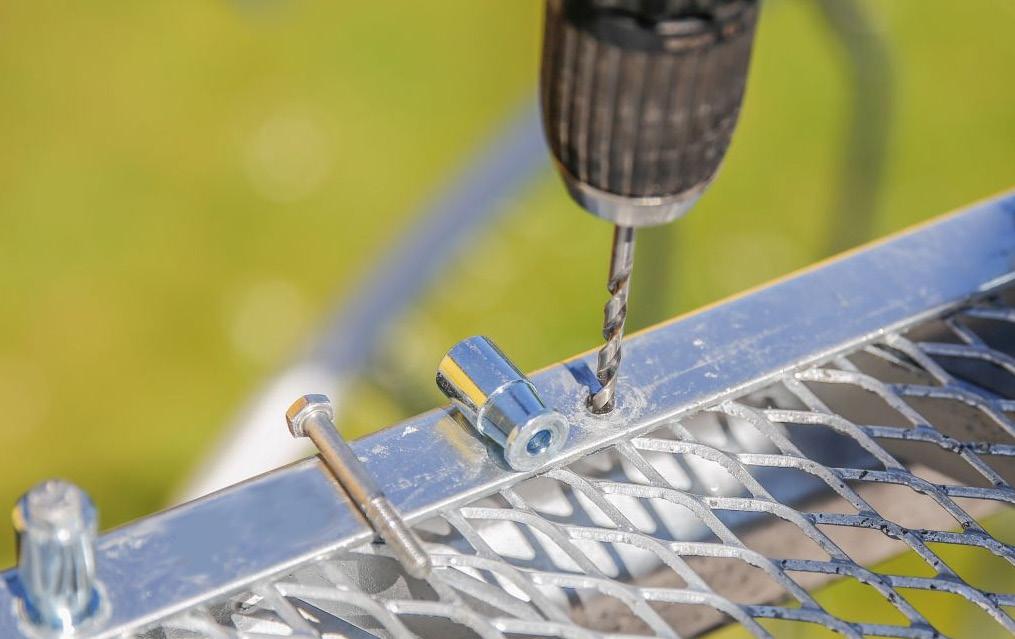

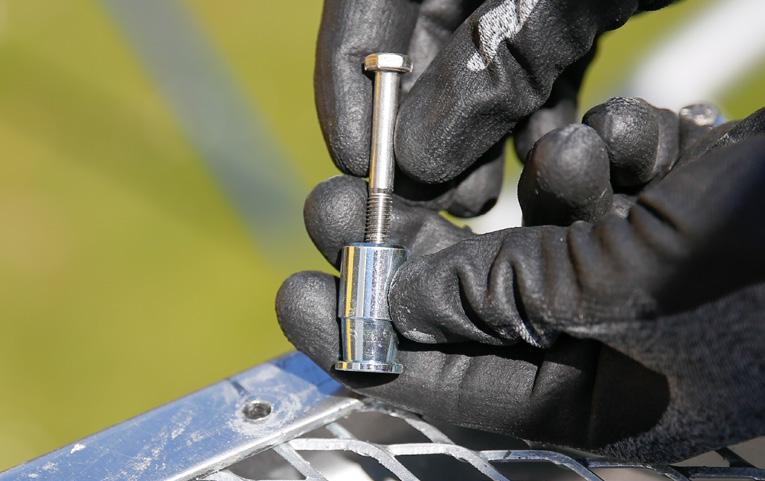

15 Steg 4 När du har säkrat trappstegen, trapplanet och avslutningsröret monteras ledstången på trapplanet enligt följande:. Förborra hål för underliggaren (8). (Bild ) 2. Skär ut gängor i hålet med hjälp av gängborret (26). 3. För in sexkantskruven (29) i underliggaren och skruva därefter i den i det förpreparerade hålet. (Bild 2) 5. Fäst räckesståndarna (6) med gängstiftet. 6. Skruva fast ledstångshållaren () och räckesståndaren (6) med skruven med halvrunt huvud (2). (Bild 3) Se till att ledstångshållarens krökning inte pekar utåt, utan mot trapplanets insida. 2 (26) (8) 3 ()

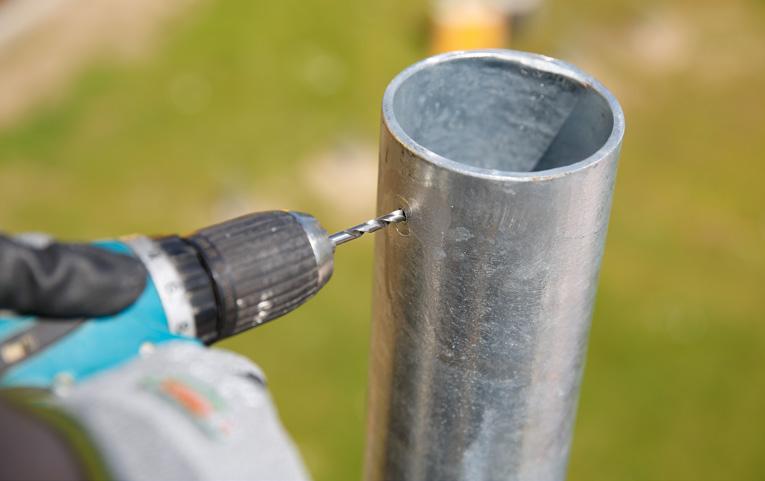

16 Steg 5 Fäst nu ledstången. Borra först ett Ø 5 mm-hål i avslutningsröret och skär ut gängor i det med gängborret (26) som ingår. (Bild ) För in sexkantskruven (30) genom universalanslutningen (5) och skruva fast den i den förskurna gängan. (Bild 2) Borra ett 4 mm-hål genom ledstången (4) och universalanslutningen (5) och skruva samman dem med skruven med kullrigt huvud (2). 2 (26) (4) (5)! Se till att trapplansledstången (4) sitter ordentligt fäst i den angränsande väggen eller det angränsande räcket. Kontrollera alla skruvanslutningar i din trappa och dra åt dem vid behov.

17 Steg 6 Spreja alla de ställen där du fört in spännhylsor alt. gängstift med zinksprejen (25) som ingår i leveransen. Rester från varmförzinkningen på trappstegens gallerdurk kan enkelt avlägsnas med en handsopborste. 2 (25)
