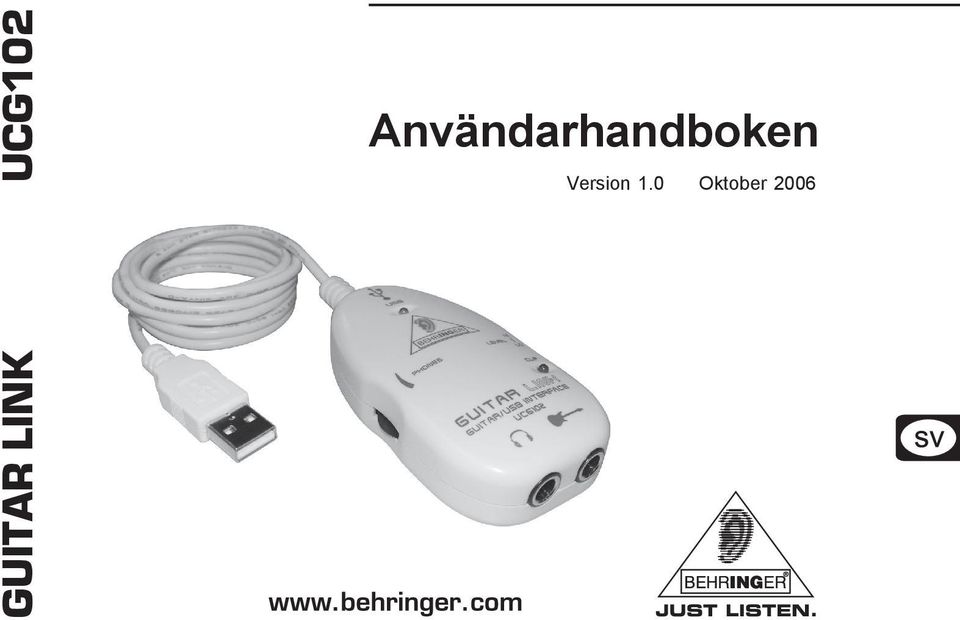

GUITAR LINK UCG102 DEUTSCH. Användarhandboken. Version 1.0 Oktober 2006

Transkript

1 Användarhandboken Version 1.0 Oktober 2006

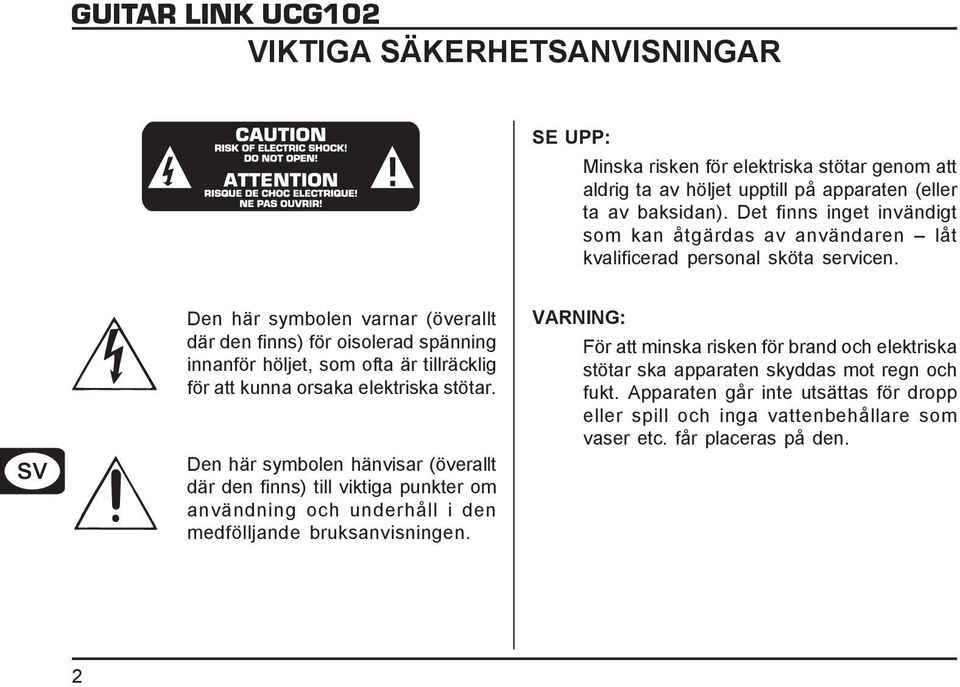

2 VIKTIGA SÄKERHETSANVISNINGAR SE UPP: Minska risken för elektriska stötar genom att aldrig ta av höljet upptill på apparaten (eller ta av baksidan). Det finns inget invändigt som kan åtgärdas av användaren låt kvalificerad personal sköta servicen. Den här symbolen varnar (överallt där den finns) för oisolerad spänning innanför höljet, som ofta är tillräcklig för att kunna orsaka elektriska stötar. Den här symbolen hänvisar (överallt där den finns) till viktiga punkter om användning och underhåll i den medfölljande bruksanvisningen. VARNING: För att minska risken för brand och elektriska stötar ska apparaten skyddas mot regn och fukt. Apparaten går inte utsättas för dropp eller spill och inga vattenbehållare som vaser etc. får placeras på den. 2

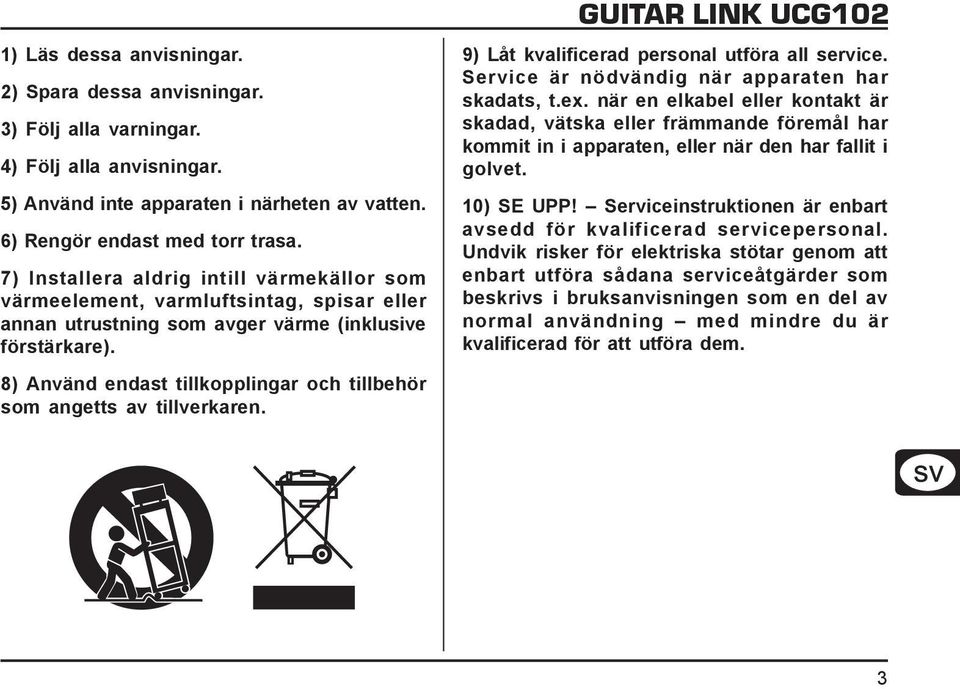

3 1) Läs dessa anvisningar. 2) Spara dessa anvisningar. 3) Följ alla varningar. 4) Följ alla anvisningar. 5) Använd inte apparaten i närheten av vatten. 6) Rengör endast med torr trasa. 7) Installera aldrig intill värmekällor som värmeelement, varmluftsintag, spisar eller annan utrustning som avger värme (inklusive förstärkare). 8) Använd endast tillkopplingar och tillbehör som angetts av tillverkaren. GUITAR LINK UCG102 9) Låt kvalificerad personal utföra all service. Service är nödvändig när apparaten har skadats, t.ex. när en elkabel eller kontakt är skadad, vätska eller främmande föremål har kommit in i apparaten, eller när den har fallit i golvet. 10) SE UPP! Serviceinstruktionen är enbart avsedd för kvalificerad servicepersonal. Undvik risker för elektriska stötar genom att enbart utföra sådana serviceåtgärder som beskrivs i bruksanvisningen som en del av normal användning med mindre du är kvalificerad för att utföra dem. 3

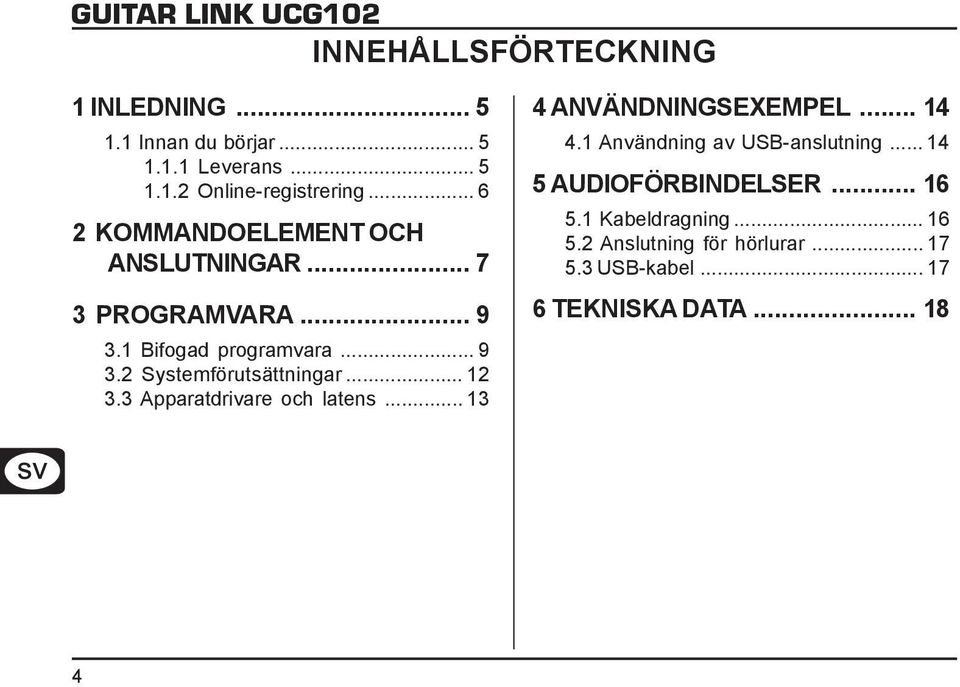

4 INNEHÅLLSFÖRTECKNING 1 INLEDNING Innan du börjar Leverans Online-registrering KOMMANDOELEMENT OCH ANSLUTNINGAR PROGRAMVARA Bifogad programvara Systemförutsättningar Apparatdrivare och latens ANVÄNDNINGSEXEMPEL Användning av USB-anslutning AUDIOFÖRBINDELSER Kabeldragning Anslutning för hörlurar USB-kabel TEKNISKA DATA

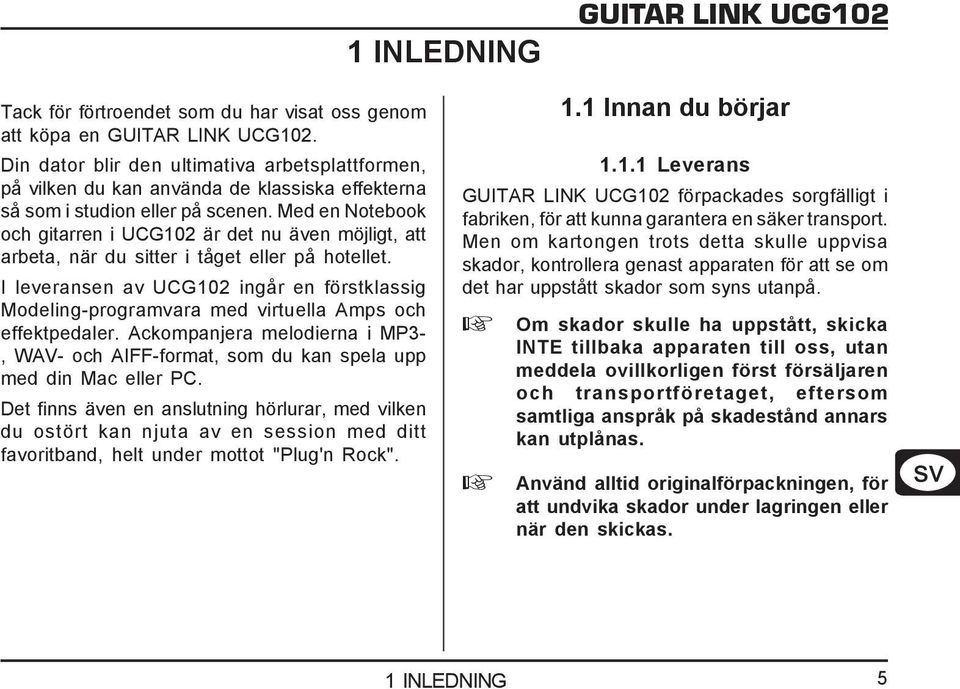

5 1 INLEDNING GUITAR LINK UCG102 Tack för förtroendet som du har visat oss genom att köpa en GUITAR LINK UCG102. Din dator blir den ultimativa arbetsplattformen, på vilken du kan använda de klassiska effekterna så som i studion eller på scenen. Med en Notebook och gitarren i UCG102 är det nu även möjligt, att arbeta, när du sitter i tåget eller på hotellet. I leveransen av UCG102 ingår en förstklassig Modeling-programvara med virtuella Amps och effektpedaler. Ackompanjera melodierna i MP3-, WAV- och AIFF-format, som du kan spela upp med din Mac eller PC. Det finns även en anslutning hörlurar, med vilken du ostört kan njuta av en session med ditt favoritband, helt under mottot "Plug'n Rock". 1.1 Innan du börjar Leverans GUITAR LINK UCG102 förpackades sorgfälligt i fabriken, för att kunna garantera en säker transport. Men om kartongen trots detta skulle uppvisa skador, kontrollera genast apparaten för att se om det har uppstått skador som syns utanpå. Om skador skulle ha uppstått, skicka INTE tillbaka apparaten till oss, utan meddela ovillkorligen först försäljaren och transportföretaget, eftersom samtliga anspråk på skadestånd annars kan utplånas. Använd alltid originalförpackningen, för att undvika skador under lagringen eller när den skickas. 1 INLEDNING 5

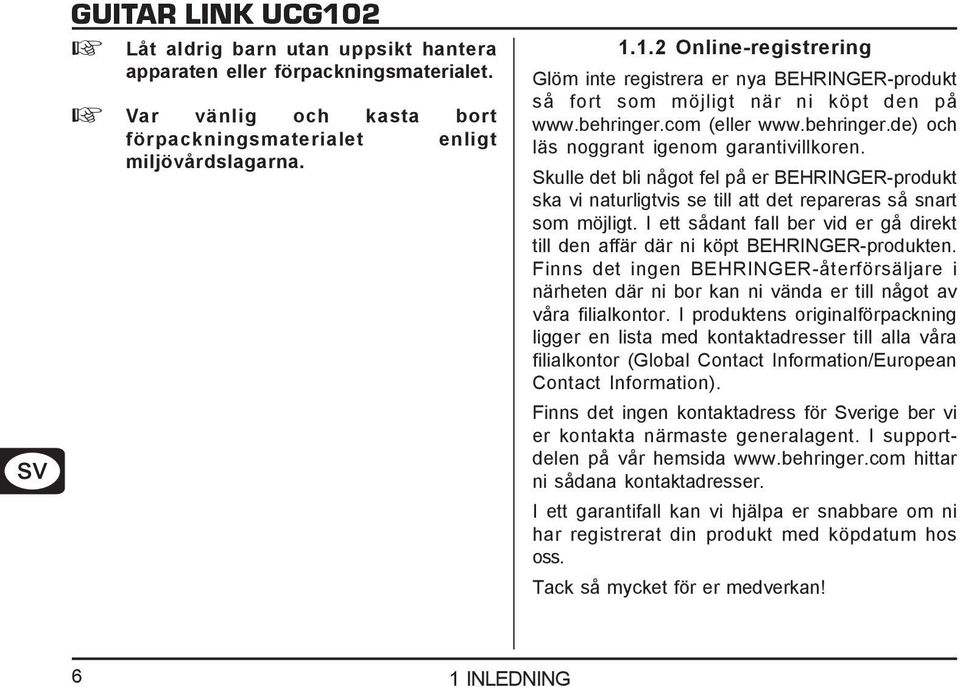

6 Låt aldrig barn utan uppsikt hantera apparaten eller förpackningsmaterialet. Var vänlig och kasta bort förpackningsmaterialet enligt miljövårdslagarna Online-registrering Glöm inte registrera er nya BEHRINGER-produkt så fort som möjligt när ni köpt den på (eller och läs noggrant igenom garantivillkoren. Skulle det bli något fel på er BEHRINGER-produkt ska vi naturligtvis se till att det repareras så snart som möjligt. I ett sådant fall ber vid er gå direkt till den affär där ni köpt BEHRINGER-produkten. Finns det ingen BEHRINGER-återförsäljare i närheten där ni bor kan ni vända er till något av våra filialkontor. I produktens originalförpackning ligger en lista med kontaktadresser till alla våra filialkontor (Global Contact Information/European Contact Information). Finns det ingen kontaktadress för Sverige ber vi er kontakta närmaste generalagent. I supportdelen på vår hemsida hittar ni sådana kontaktadresser. I ett garantifall kan vi hjälpa er snabbare om ni har registrerat din produkt med köpdatum hos oss. Tack så mycket för er medverkan! 6 1 INLEDNING

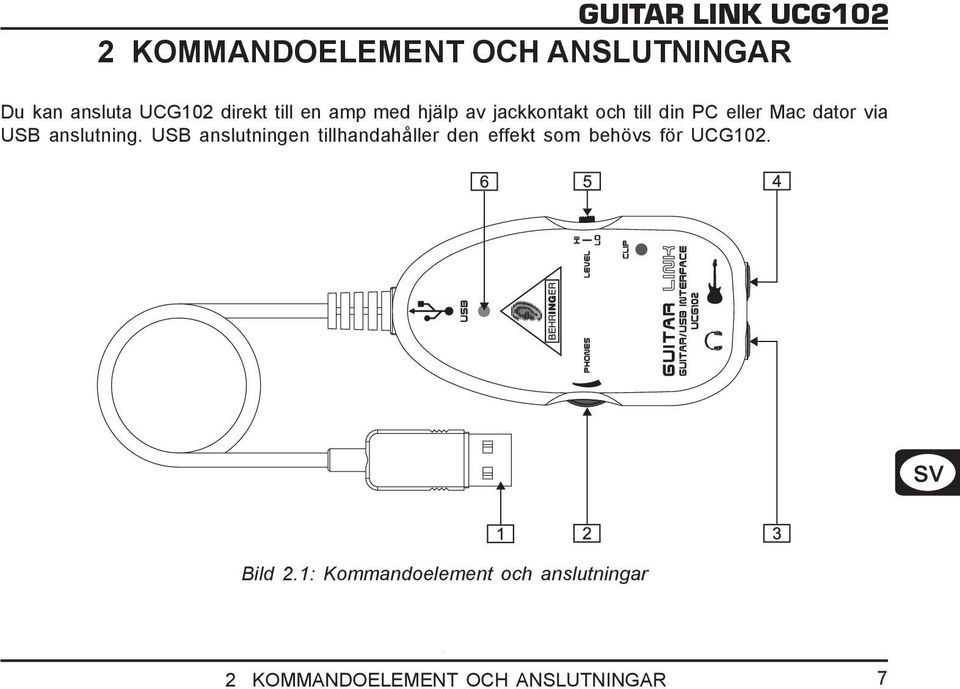

7 2 KOMMANDOELEMENT OCH ANSLUTNINGAR Du kan ansluta UCG102 direkt till en amp med hjälp av jackkontakt och till din PC eller Mac dator via USB anslutning. USB anslutningen tillhandahåller den effekt som behövs för UCG102. Bild 2.1: Kommandoelement och anslutningar 2 KOMMANDOELEMENT OCH ANSLUTNINGAR 7

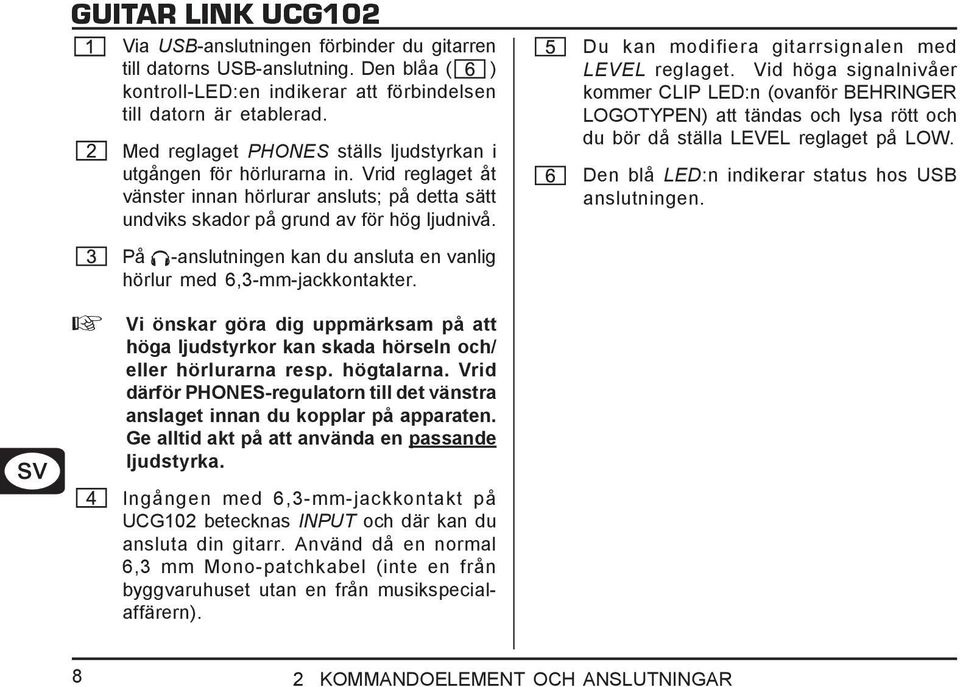

8 Via USB-anslutningen förbinder du gitarren till datorns USB-anslutning. Den blåa ( ) kontroll-led:en indikerar att förbindelsen till datorn är etablerad. Med reglaget PHONES ställs ljudstyrkan i utgången för hörlurarna in. Vrid reglaget åt vänster innan hörlurar ansluts; på detta sätt undviks skador på grund av för hög ljudnivå. På -anslutningen kan du ansluta en vanlig hörlur med 6,3-mm-jackkontakter. Vi önskar göra dig uppmärksam på att höga ljudstyrkor kan skada hörseln och/ eller hörlurarna resp. högtalarna. Vrid därför PHONES-regulatorn till det vänstra anslaget innan du kopplar på apparaten. Ge alltid akt på att använda en passande ljudstyrka. Ingången med 6,3-mm-jackkontakt på UCG102 betecknas INPUT och där kan du ansluta din gitarr. Använd då en normal 6,3 mm Mono-patchkabel (inte en från byggvaruhuset utan en från musikspecialaffärern). Du kan modifiera gitarrsignalen med LEVEL reglaget. Vid höga signalnivåer kommer CLIP LED:n (ovanför BEHRINGER LOGOTYPEN) att tändas och lysa rött och du bör då ställa LEVEL reglaget på LOW. Den blå LED:n indikerar status hos USB anslutningen. 8 2 KOMMANDOELEMENT OCH ANSLUTNINGAR

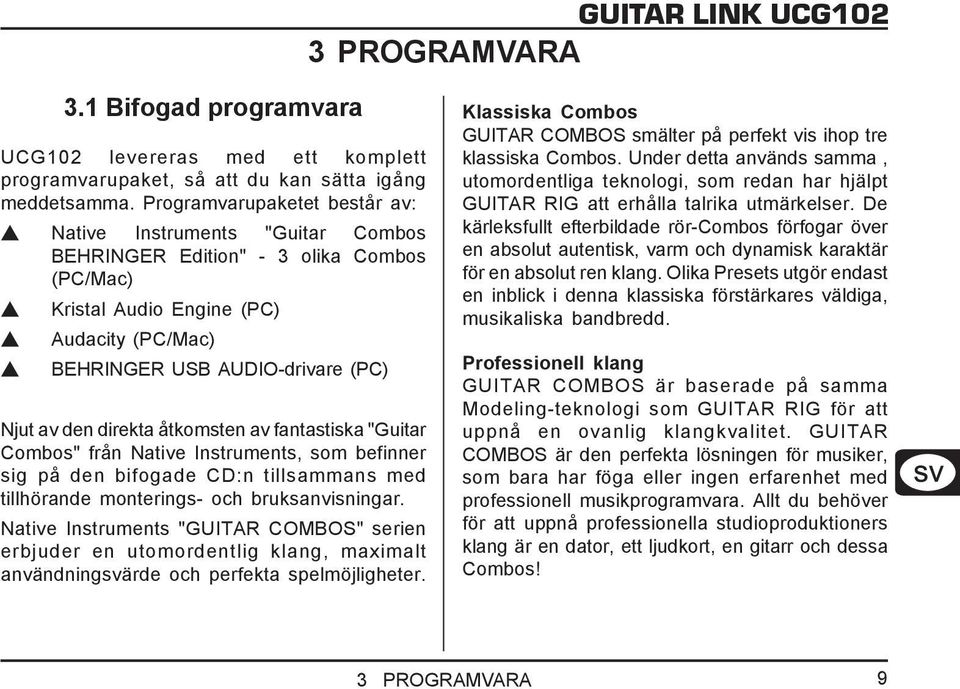

9 3 PROGRAMVARA 3.1 Bifogad programvara UCG102 levereras med ett komplett programvarupaket, så att du kan sätta igång meddetsamma. Programvarupaketet består av: Native Instruments "Guitar Combos BEHRINGER Edition" - 3 olika Combos (PC/Mac) Kristal Audio Engine (PC) Audacity (PC/Mac) BEHRINGER USB AUDIO-drivare (PC) Njut av den direkta åtkomsten av fantastiska "Guitar Combos" från Native Instruments, som befinner sig på den bifogade CD:n tillsammans med tillhörande monterings- och bruksanvisningar. Native Instruments "GUITAR COMBOS" serien erbjuder en utomordentlig klang, maximalt användningsvärde och perfekta spelmöjligheter. Klassiska Combos GUITAR COMBOS smälter på perfekt vis ihop tre klassiska Combos. Under detta används samma, utomordentliga teknologi, som redan har hjälpt GUITAR RIG att erhålla talrika utmärkelser. De kärleksfullt efterbildade rör-combos förfogar över en absolut autentisk, varm och dynamisk karaktär för en absolut ren klang. Olika Presets utgör endast en inblick i denna klassiska förstärkares väldiga, musikaliska bandbredd. Professionell klang GUITAR COMBOS är baserade på samma Modeling-teknologi som GUITAR RIG för att uppnå en ovanlig klangkvalitet. GUITAR COMBOS är den perfekta lösningen för musiker, som bara har föga eller ingen erfarenhet med professionell musikprogramvara. Allt du behöver för att uppnå professionella studioproduktioners klang är en dator, ett ljudkort, en gitarr och dessa Combos! 3 PROGRAMVARA 9

10 Det fulla spektret GUITAR COMBO I (AC Box Combo) är en populär modell, som revolutionerade den brittiska popmusiken. Från soft till deformerat - denna Combo har en unik inspirerande karaktär. GUITAR COMBO II (Twang Combo) är kärnan i Cleanoch Crunchy-Blues ljuden. Under flera årtionden bidrog detta varma och typiska ljud till talrika topplåtar. GUITAR COMBO III (Plexi Combo), som baserar sig på de berömda rörförstärkarna som gitarrlegenderna från slutet av 60-talet och början på 70-talet drog fram i rampljuset, är synonymen för rockljudet. Den markanta och individuella klangen kan vara lika varm som hård. Features Den är baserad på prisbelönade Amps, Cabinets och effekter från GUITAR RIG Tre unika Combos, var och en med specifikt ljud och design. Kan användas intuitivt och genialt enkelt Utomordentlig, professionell klangkvalitet och prestation Varje Combo omfattar Tuner, Noise Gate och Limiter Olika Pre-Amp- och Post-Amp-effekter var varje Combo Integrerat "banddäck" för att kunna återge audiofiler samt en metronom Inklusive Presets samt möjligheten att spara egna, ytterligare Presets Kan styras helt via MIDI (bl.a. via bekväm MIDI Learn funktion) När programvaran har installerats har du tillgång till 3 olika Amp-simulationer under 30 dagar, så att du kan testa dem. Därefter måste du besluta dig för en av dessa Amps och låta registrera den på den speciella NI-Behringer-hemsidan under Där finner du en kort beskrivning över de 3 Combos som finns till förfogande. Dessutom förklaras de olika stegen för att kunna köpa och lösa in din kupong i den övre delen av internetsidan (se bild 3.1). Om du skulle ha valt ut t.ex. Combo I, så klicka på "beställa GUITAR COMBO I" och följ anvisningarna i NI-Behringer-Shop resp. i den så kallade "Torgkassen" PROGRAMVARA

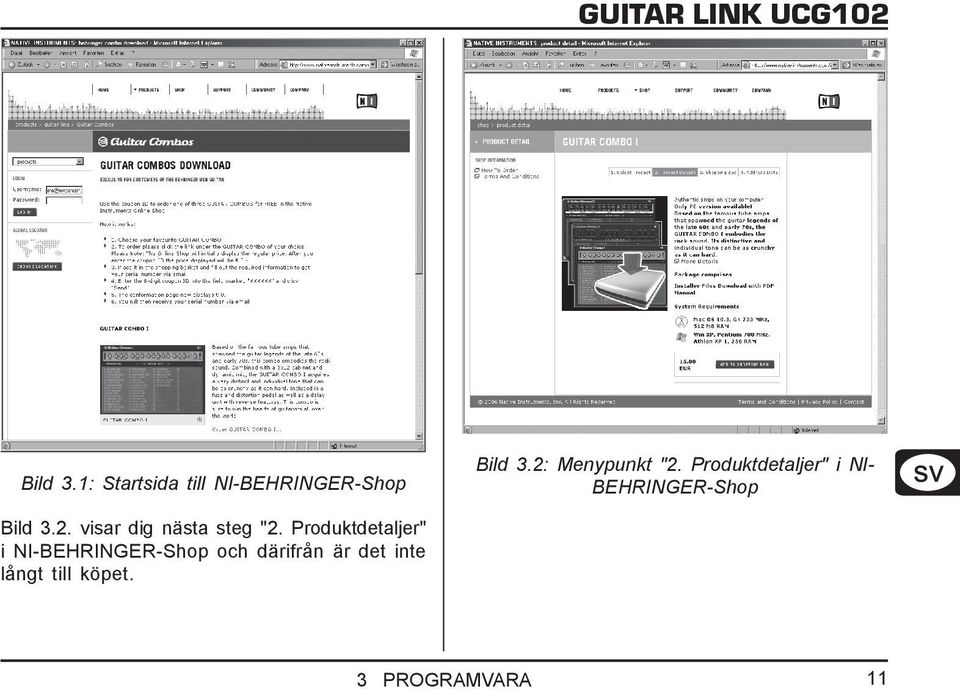

11 Bild 3.1: Startsida till NI-BEHRINGER-Shop Bild 3.2: Menypunkt "2. Produktdetaljer" i NI- BEHRINGER-Shop Bild 3.2. visar dig nästa steg "2. Produktdetaljer" i NI-BEHRINGER-Shop och därifrån är det inte långt till köpet. 3 PROGRAMVARA 11

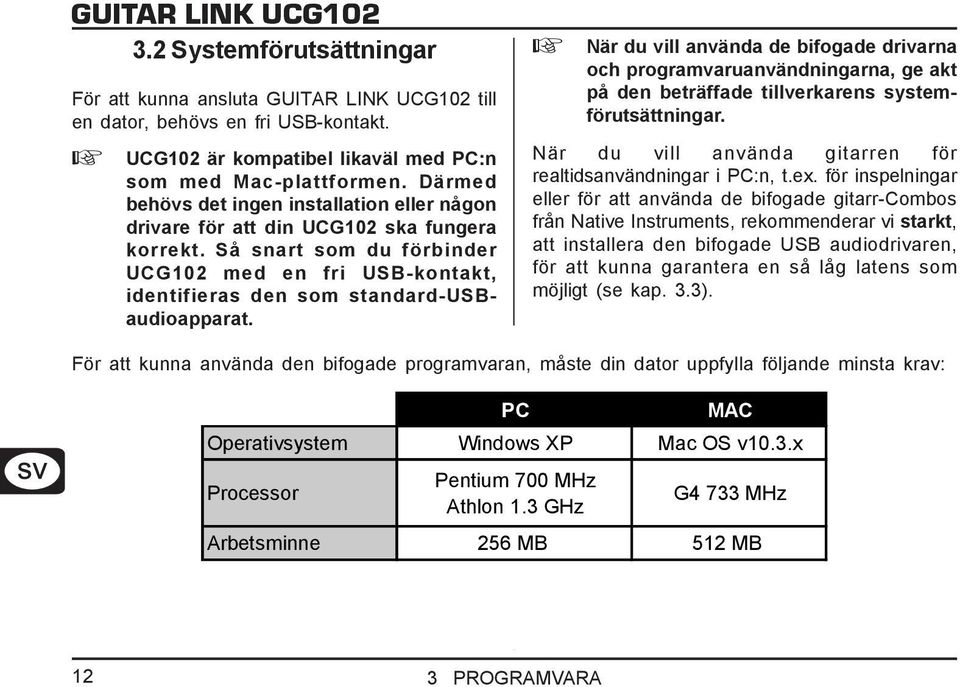

12 3.2 Systemförutsättningar För att kunna ansluta GUITAR LINK UCG102 till en dator, behövs en fri USB-kontakt. UCG102 är kompatibel likaväl med PC:n som med Mac-plattformen. Därmed behövs det ingen installation eller någon drivare för att din UCG102 ska fungera korrekt. Så snart som du förbinder UCG102 med en fri USB-kontakt, identifieras den som standard-usbaudioapparat. När du vill använda de bifogade drivarna och programvaruanvändningarna, ge akt på den beträffade tillverkarens systemförutsättningar. När du vill använda gitarren för realtidsanvändningar i PC:n, t.ex. för inspelningar eller för att använda de bifogade gitarr-combos från Native Instruments, rekommenderar vi starkt, att installera den bifogade USB audiodrivaren, för att kunna garantera en så låg latens som möjligt (se kap. 3.3). För att kunna använda den bifogade programvaran, måste din dator uppfylla följande minsta krav: PC MAC Operativsystem Windows XP Mac OS v10.3.x Processor Pentium 700 MHz Athlon 1.3 GHz G4 733 MHz Arbetsminne 256 MB 512 MB 12 3 PROGRAMVARA

13 3.3 Apparatdrivare och latens En apparatdrivare är ett gränssnitt, som garanterar kommunikationen mellan programvaran (audioanvändning) och maskinvaran (din UCG102). På PC-plattformen har olika drivmodeller för audiokort etablerat sig de senaste åren. Några av dessa drivare kan inte användas samtidigt för inspelning/uppspelning eller för att arbeta med Programvaru-PlugIns, eftersom de inte erbjuder den fulla prestationen som professionella audiokort och orsakar en stor tidsfördröjning. Denna tidsfördröjning kallar man latens. Vid standard-windows-användningar behöver du inte bekymra dig om vilken drivare som operativsystemet precis använder. För detta, ropa bara upp "Systemstyrning" och välj ut den korrekta uppspelningsapparaten. Så snart som du producerar eller spelar in datorbaserad musik och vill arbeta med en speciell audioprogramvara, till exempel Cubase, Live, Logic, Tracktion eller andra, måste du bara se till att ASIO-drivaren har valt ut. Denna drivmodell understöder din maskinvaras fulla funktionsomfång och erbjuder den bästa effekten. 3 PROGRAMVARA GUITAR LINK UCG102 Med "USB-Audio-Driver" har vi redan bifogat en av de snabbaste ASIO-drivarna som aktuellt erbjuds idag. Utvalet av drivare för in- och utgångarna för datorns maskinvara finner du i regel i den använda programvarans standard-förinställningar. Läs även igenom dokumentationen till din programvara. Ställ in en lägre latens i drivarens Control Panel. Ju mindre värde, desto bättre. Om det skulle uppstå avbrott, höj latensen stegvist. Det är lättare på Mac-plattformen. För operativsystemet Mac OS X finns det bara en enda drivmodell, CoreAudio-drivare. Här behöver du inte tveka om vilken drivare, som du ska välja. 13

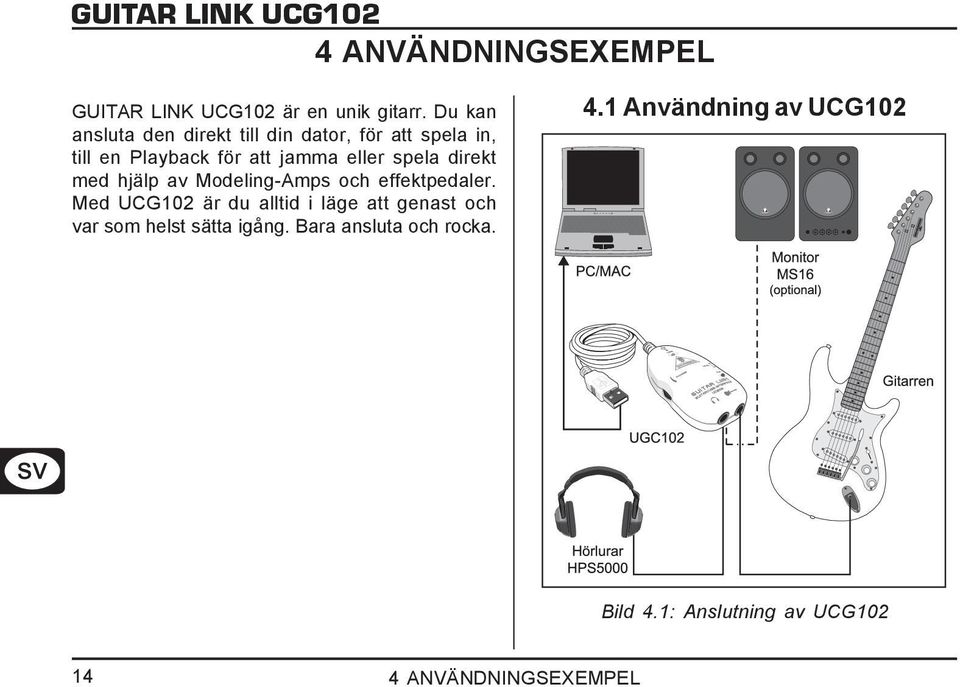

14 4 ANVÄNDNINGSEXEMPEL GUITAR LINK UCG102 är en unik gitarr. Du kan ansluta den direkt till din dator, för att spela in, till en Playback för att jamma eller spela direkt med hjälp av Modeling-Amps och effektpedaler. Med UCG102 är du alltid i läge att genast och var som helst sätta igång. Bara ansluta och rocka. 4.1 Användning av UCG102 Bild 4.1: Anslutning av UCG ANVÄNDNINGSEXEMPEL

15 Anslut UCG102 med den bifogade USB-kabeln till datorn. USB-förbindelsen utgör samtidigt strömförsörjningen för USB-modulen i UCG102. Den blåa LED:en under USB-anslutningen ( ) lyser och systemet signalerar att en USB-apparat är ansluten. Förbind en hörlur med gitarrens PHONESanslutning, som befinner sig direkt över USBanslutningen. När du inte vill spela via hörluren, kan du istället ansluta ett par aktivhögtalare till PHONES-uttaget - BEHRINGER MONITOR SPEAKERS MS16, MS20, MS40, B2030A oder B2031A BEHRINGER lämpar sig perfekt för detta. GUITAR LINK UCG102 4 ANVÄNDNINGSEXEMPEL 15

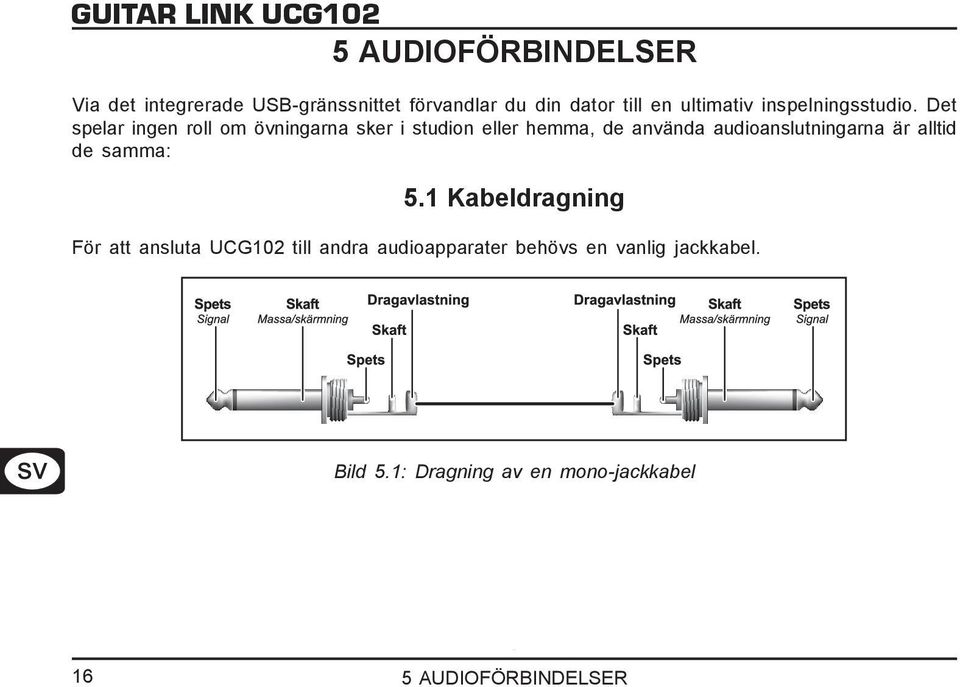

16 5 AUDIOFÖRBINDELSER Via det integrerade USB-gränssnittet förvandlar du din dator till en ultimativ inspelningsstudio. Det spelar ingen roll om övningarna sker i studion eller hemma, de använda audioanslutningarna är alltid de samma: 5.1 Kabeldragning För att ansluta UCG102 till andra audioapparater behövs en vanlig jackkabel. Bild 5.1: Dragning av en mono-jackkabel 16 5 AUDIOFÖRBINDELSER

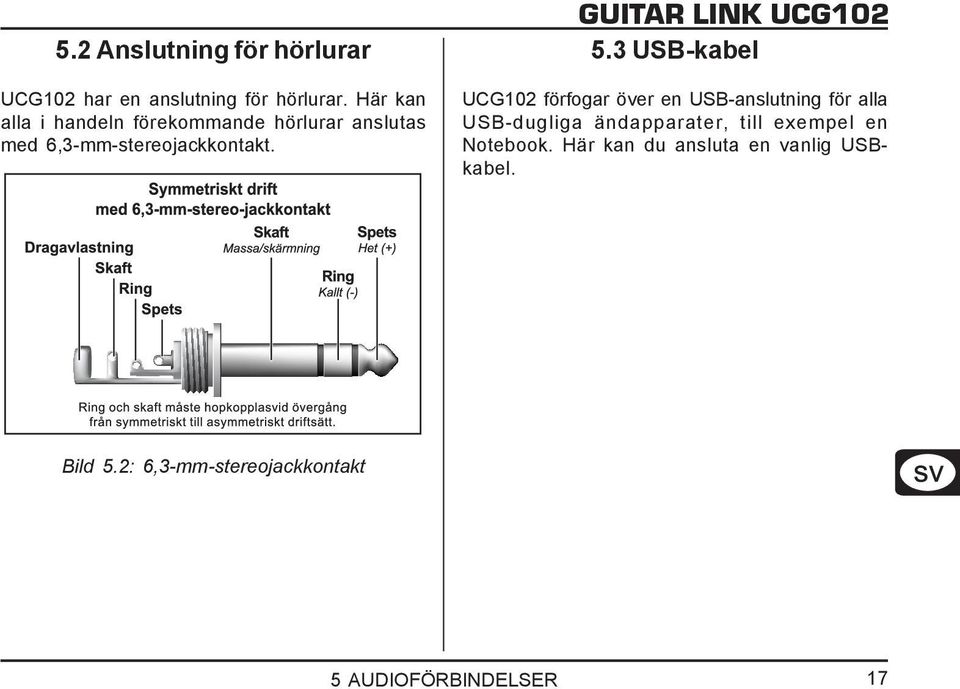

17 5.2 Anslutning för hörlurar GUITAR LINK UCG USB-kabel UCG102 har en anslutning för hörlurar. Här kan alla i handeln förekommande hörlurar anslutas med 6,3-mm-stereojackkontakt. UCG102 förfogar över en USB-anslutning för alla USB-dugliga ändapparater, till exempel en Notebook. Här kan du ansluta en vanlig USBkabel. Bild 5.2: 6,3-mm-stereojackkontakt 5 AUDIOFÖRBINDELSER 17

18 6 TEKNISKA DATA GUITAR OUT Anslutningar Ingångsimpedans (High) Ingångsimpedans (Low) PHONES OUT Anslutningar Utgångsimpedans Max utgångsnivå USB 1.1 Anslutning DIGITAL BEARBETNING Omvandlare Avkänningshastighet 6,3-mm-monojackkontakt 250 kω 400 kω 6,3-mm-stereojackkontakt 50 Ω -2 dbu 2 x 3,7 100 Ω typ. A 16-bit 32 khz, 44,1 khz, 48 khz STRÖMFÖRSÖRJNING USB-anslutning 5 V, 100 ma max. MÅTT/VIKT Mått (H x B x D) Vikt 24,6 mm x 95,6 mm x 50,8 mm 0,092 kg SYSTEMFÖRUTSÄTTNINGAR (PC / MAC) Windows XP, Pentium 700 MHz eller Athlon XP 1.33 GHz, 256 MB RAM Mac OS vx10.3.x, G4 733 MHz, 512 MB RAM Drivaren Windows Mac OS X BEHRINGER USB AUDIO Core Audio BEHRINGER strävar alltid efter att uppnå högsta kvalitetsstandard. Nödvändiga förändringar kommer att utföras utan föregående meddelande. Tekniska data och apparatens utseende kan därför avvika från här lämnade uppgifter eller bilder TEKNISKA DATA

19 Tekniska ändringar och ändringar av utseendet förbehålles. Alla uppgifter var aktuella vid tryckning. Mac är ett varumärke som tillhör Apple Computer Inc., registrerat i U.S.A och andra länder. Windows är ett varumärke som tillhör Microsoft Corporation, registrerat i U.S.A och andra länder. De här avbildade eller nämnda namn på andra företag, institutioner eller publikationer och deras respektive logotyper är registrerade varumärken och tillhör dess innehavare. Med användningen av dessa hävdar BEHRINGER inget anspråk på de registrerade varumärken eller något existerande samband mellan varumärkesinnehavaren och BEHRINGER. BEHRINGER garanterar ej för att beskrivningar, illustrationer och uppgifter är rätt och fullständiga. Avbildade färger och specifikationer kan avvika obetydligt från produkten. BEHRINGER produkter kan enbart köpas hos auktoriserade återförsäljare. Distributörer och återförsäljare är inte några befullmäktigade ombud till BEHRINGER och saknar behörighet att på något sätt binda BEHRINGER rättsligt vare sig det handlar om en uttrycklig eller konkludent handling. Denna bruksanvisning är skyddad av upphovsrätten. Varje duplicering resp. Nytryck, även av utdrag och varje återgivning av illustrationer, även i förändrat skick, får endast göras med BEHRINGER International GmbH skriftliga tillåtelse. BEHRINGER är ett registrerat varumärke. ALLA RÄTTIGHETER FÖRBEHÅLLS 2006 BEHRINGER International GmbH. BEHRINGER International GmbH, Hanns-Martin-Schleyer-Str , Willich-Münchheide II, Tyskland. Tel , Fax
