CENTARI iaxe624 USB-GUITAR

Transkript

1 Bruksanvisning Version 1.0 Mars 2007

2 1. INLEDNING Tack för förtroendet som du har visat oss genom att köpa en BEHRINGER USB-gitarr iaxe624. Din dator blir den ultimativa arbetsplattformen, på vilken du kan använda de klassiska effekterna så som i studion eller på scenen. BEHRINGER presenterar den banbrytande USB-gitarren iaxe624, med vilken du kan genast spela in den geniala melodin som precis faller dig in direkt med datorn. Med en Notebook och BEHRINGER USB-gitarren iaxe624 är det nu även möjligt, att arbeta, när du sitter i tåget eller på hotellet. I leveransen av iaxe624 ingår en förstklassig Modeling-programvara med virtuella Amps och effektpedaler. Ackompanjera melodierna i MP3-, WAV- och AIFF-format, som du kan spela upp med din Mac eller PC. 1.1 Innan du börjar Leverans BEHRINGER USB-gitarren iaxe624 förpackades sorgfälligt i fabriken, för att kunna garantera en säker transport. Men om kartongen trots detta skulle uppvisa skador, kontrollera genast apparaten för att se om det har uppstått skador som syns utanpå. Om skador skulle ha uppstått, skicka INTE tillbaka apparaten till oss, utan meddela ovillkorligen först försäljaren och transportföretaget, eftersom samtliga anspråk på skadestånd annars kan utplånas. Använd alltid originalförpackningen, för att undvika skador under lagringen eller när den skickas. Låt aldrig barn utan uppsikt hantera apparaten eller förpackningsmaterialet. Var vänlig och kasta bort förpackningsmaterialet enligt miljövårdslagarna Skyddsanordningar Luta inte din gitarr mot väggen - någon skulle kunna råka knuffa till den och gitarren skulle kunna skadas av fallet. Låt inte gitarren ligga på golvet eller på sängen - någon skulle kunna trampa på den eller sätta sig på den och skada den. Låt inte din gitarr ligga kvar i bilens bagageutrymme, när det är extremt varmt eller kallt. Vid extrema temperaturer och förändringar av luftfuktigheten kan ett musikinstrument deformeras! I närheten av radiosändare och högfrekvenskällor kan tonkvaliteten påverkas. Öka avståndet mellan sändaren och apparaten och använd en skärmad kabel för alla anslutningarna Online-registrering Glöm inte registrera er nya BEHRINGER-produkt så fort som möjligt när ni köpt den på (eller och läs noggrant igenom garantivillkoren. Skulle det bli något fel på er BEHRINGER-produkt ska vi naturligtvis se till att det repareras så snart som möjligt. I ett sådant fall ber vid er gå direkt till den affär där ni köpt BEHRINGER-produkten. Finns det ingen BEHRINGER-återförsäljare i närheten där ni bor kan ni vända er till något av våra filialkontor. I produktens originalförpackning ligger en lista med kontaktadresser till alla våra filialkontor (Global Contact Information/European Contact Information). Finns det ingen kontaktadress för Sverige ber vi er kontakta närmaste generalagent. I support-delen på vår hemsida hittar ni sådana kontaktadresser. I ett garantifall kan vi hjälpa er snabbare om ni har registrerat din produkt med köpdatum hos oss. Tack så mycket för er medverkan! 2. KOMMANDOELEMENT OCH ANSLUTNINGAR Du kan förbinda din iaxe624 antingen direkt via jacket till en förstärkare eller med hjälp av den bifogade USB-anslutningskabeln till din PC/Mac. USB-förbindelsen utgör samtidigt strömförsörjningen för iaxe624. Bild 2.1: Kommandoelement och anslutningar 2 2. KOMMANDOELEMENT OCH ANSLUTNINGAR

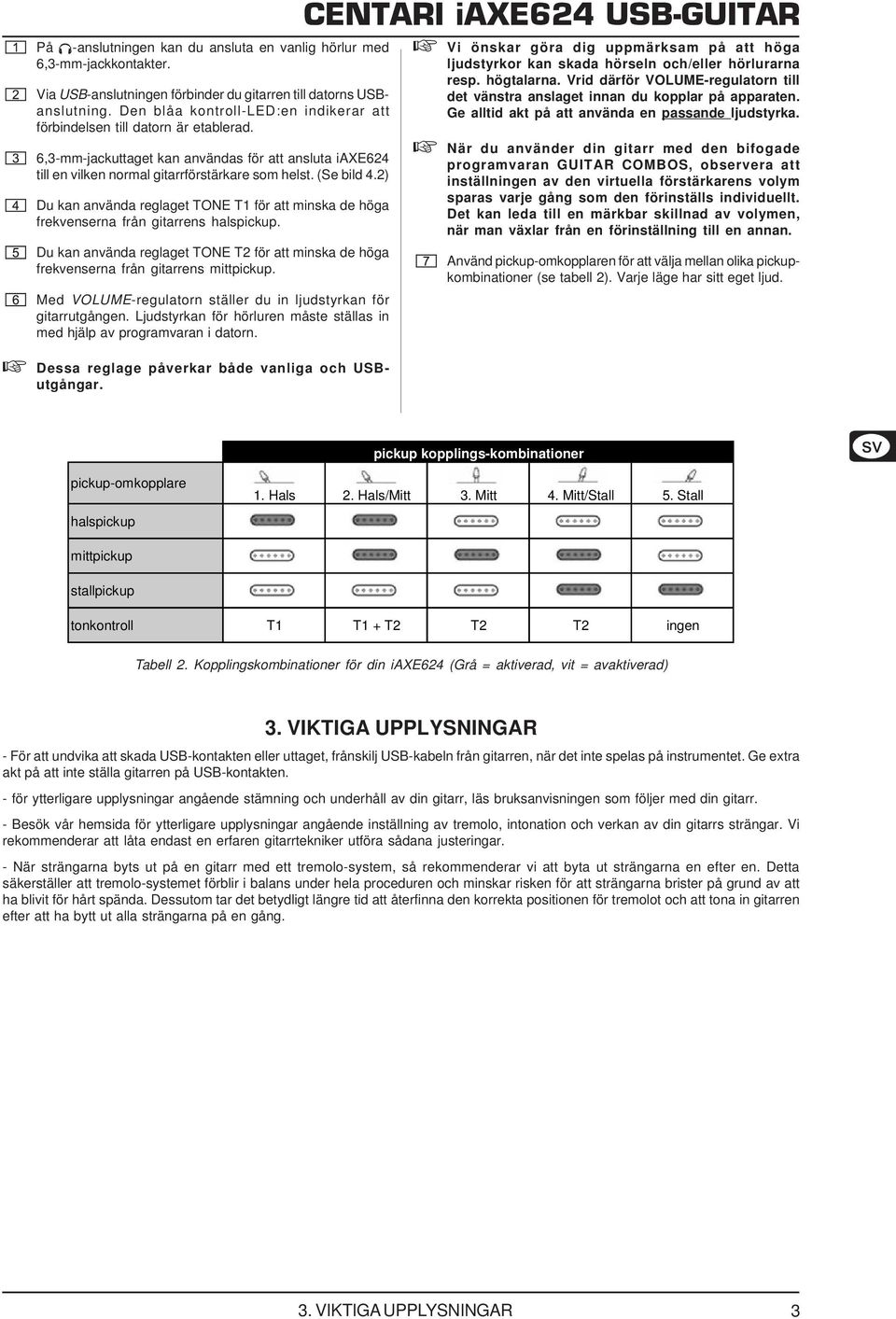

3 På -anslutningen kan du ansluta en vanlig hörlur med 6,3-mm-jackkontakter. Via USB-anslutningen förbinder du gitarren till datorns USBanslutning. Den blåa kontroll-led:en indikerar att förbindelsen till datorn är etablerad. 6,3-mm-jackuttaget kan användas för att ansluta iaxe624 till en vilken normal gitarrförstärkare som helst. (Se bild 4.2) Du kan använda reglaget TONE T1 för att minska de höga frekvenserna från gitarrens halspickup. Du kan använda reglaget TONE T2 för att minska de höga frekvenserna från gitarrens mittpickup. Med VOLUME-regulatorn ställer du in ljudstyrkan för gitarrutgången. Ljudstyrkan för hörluren måste ställas in med hjälp av programvaran i datorn. Dessa reglage påverkar både vanliga och USButgångar. CENTARI iaxe624 USB-GUITAR Vi önskar göra dig uppmärksam på att höga ljudstyrkor kan skada hörseln och/eller hörlurarna resp. högtalarna. Vrid därför VOLUME-regulatorn till det vänstra anslaget innan du kopplar på apparaten. Ge alltid akt på att använda en passande ljudstyrka. När du använder din gitarr med den bifogade programvaran GUITAR COMBOS, observera att inställningen av den virtuella förstärkarens volym sparas varje gång som den förinställs individuellt. Det kan leda till en märkbar skillnad av volymen, när man växlar från en förinställning till en annan. Använd pickup-omkopplaren för att välja mellan olika pickupkombinationer (se tabell 2). Varje läge har sitt eget ljud. pickup kopplings-kombinationer pickup-omkopplare halspickup 1. Hals 2. Hals/Mitt 3. Mitt 4. Mitt/Stall 5. Stall mittpickup stallpickup tonkontroll T1 T1 + T2 T2 T2 ingen Tabell 2. Kopplingskombinationer för din iaxe624 (Grå = aktiverad, vit = avaktiverad) 3. VIKTIGA UPPLYSNINGAR - För att undvika att skada USB-kontakten eller uttaget, frånskilj USB-kabeln från gitarren, när det inte spelas på instrumentet. Ge extra akt på att inte ställa gitarren på USB-kontakten. - för ytterligare upplysningar angående stämning och underhåll av din gitarr, läs bruksanvisningen som följer med din gitarr. - Besök vår hemsida för ytterligare upplysningar angående inställning av tremolo, intonation och verkan av din gitarrs strängar. Vi rekommenderar att låta endast en erfaren gitarrtekniker utföra sådana justeringar. - När strängarna byts ut på en gitarr med ett tremolo-system, så rekommenderar vi att byta ut strängarna en efter en. Detta säkerställer att tremolo-systemet förblir i balans under hela proceduren och minskar risken för att strängarna brister på grund av att ha blivit för hårt spända. Dessutom tar det betydligt längre tid att återfinna den korrekta positionen för tremolot och att tona in gitarren efter att ha bytt ut alla strängarna på en gång. 3. VIKTIGA UPPLYSNINGAR 3

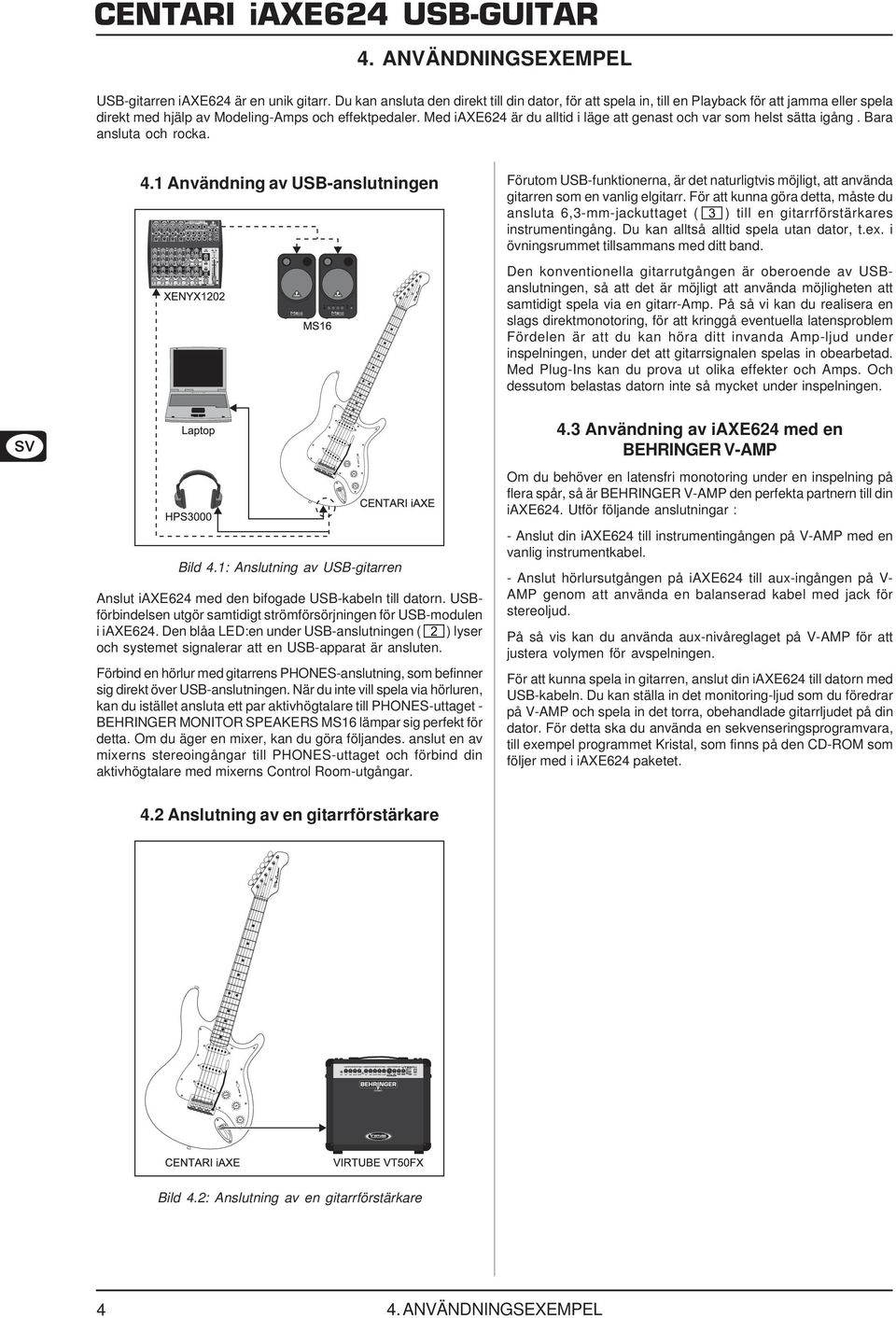

4 4. ANVÄNDNINGSEXEMPEL USB-gitarren iaxe624 är en unik gitarr. Du kan ansluta den direkt till din dator, för att spela in, till en Playback för att jamma eller spela direkt med hjälp av Modeling-Amps och effektpedaler. Med iaxe624 är du alltid i läge att genast och var som helst sätta igång. Bara ansluta och rocka. 4.1 Användning av USB-anslutningen Förutom USB-funktionerna, är det naturligtvis möjligt, att använda gitarren som en vanlig elgitarr. För att kunna göra detta, måste du ansluta 6,3-mm-jackuttaget ( ) till en gitarrförstärkares instrumentingång. Du kan alltså alltid spela utan dator, t.ex. i övningsrummet tillsammans med ditt band. Den konventionella gitarrutgången är oberoende av USBanslutningen, så att det är möjligt att använda möjligheten att samtidigt spela via en gitarr-amp. På så vi kan du realisera en slags direktmonotoring, för att kringgå eventuella latensproblem Fördelen är att du kan höra ditt invanda Amp-ljud under inspelningen, under det att gitarrsignalen spelas in obearbetad. Med Plug-Ins kan du prova ut olika effekter och Amps. Och dessutom belastas datorn inte så mycket under inspelningen. Bild 4.1: Anslutning av USB-gitarren Anslut iaxe624 med den bifogade USB-kabeln till datorn. USBförbindelsen utgör samtidigt strömförsörjningen för USB-modulen i iaxe624. Den blåa LED:en under USB-anslutningen ( ) lyser och systemet signalerar att en USB-apparat är ansluten. Förbind en hörlur med gitarrens PHONES-anslutning, som befinner sig direkt över USB-anslutningen. När du inte vill spela via hörluren, kan du istället ansluta ett par aktivhögtalare till PHONES-uttaget - BEHRINGER MONITOR SPEAKERS MS16 lämpar sig perfekt för detta. Om du äger en mixer, kan du göra följandes. anslut en av mixerns stereoingångar till PHONES-uttaget och förbind din aktivhögtalare med mixerns Control Room-utgångar. 4.3 Användning av iaxe624 med en BEHRINGER V-AMP Om du behöver en latensfri monotoring under en inspelning på flera spår, så är BEHRINGER V-AMP den perfekta partnern till din iaxe624. Utför följande anslutningar : - Anslut din iaxe624 till instrumentingången på V-AMP med en vanlig instrumentkabel. - Anslut hörlursutgången på iaxe624 till aux-ingången på V- AMP genom att använda en balanserad kabel med jack för stereoljud. På så vis kan du använda aux-nivåreglaget på V-AMP för att justera volymen för avspelningen. För att kunna spela in gitarren, anslut din iaxe624 till datorn med USB-kabeln. Du kan ställa in det monitoring-ljud som du föredrar på V-AMP och spela in det torra, obehandlade gitarrljudet på din dator. För detta ska du använda en sekvenseringsprogramvara, till exempel programmet Kristal, som finns på den CD-ROM som följer med i iaxe624 paketet. 4.2 Anslutning av en gitarrförstärkare Bild 4.2: Anslutning av en gitarrförstärkare 4 4. ANVÄNDNINGSEXEMPEL

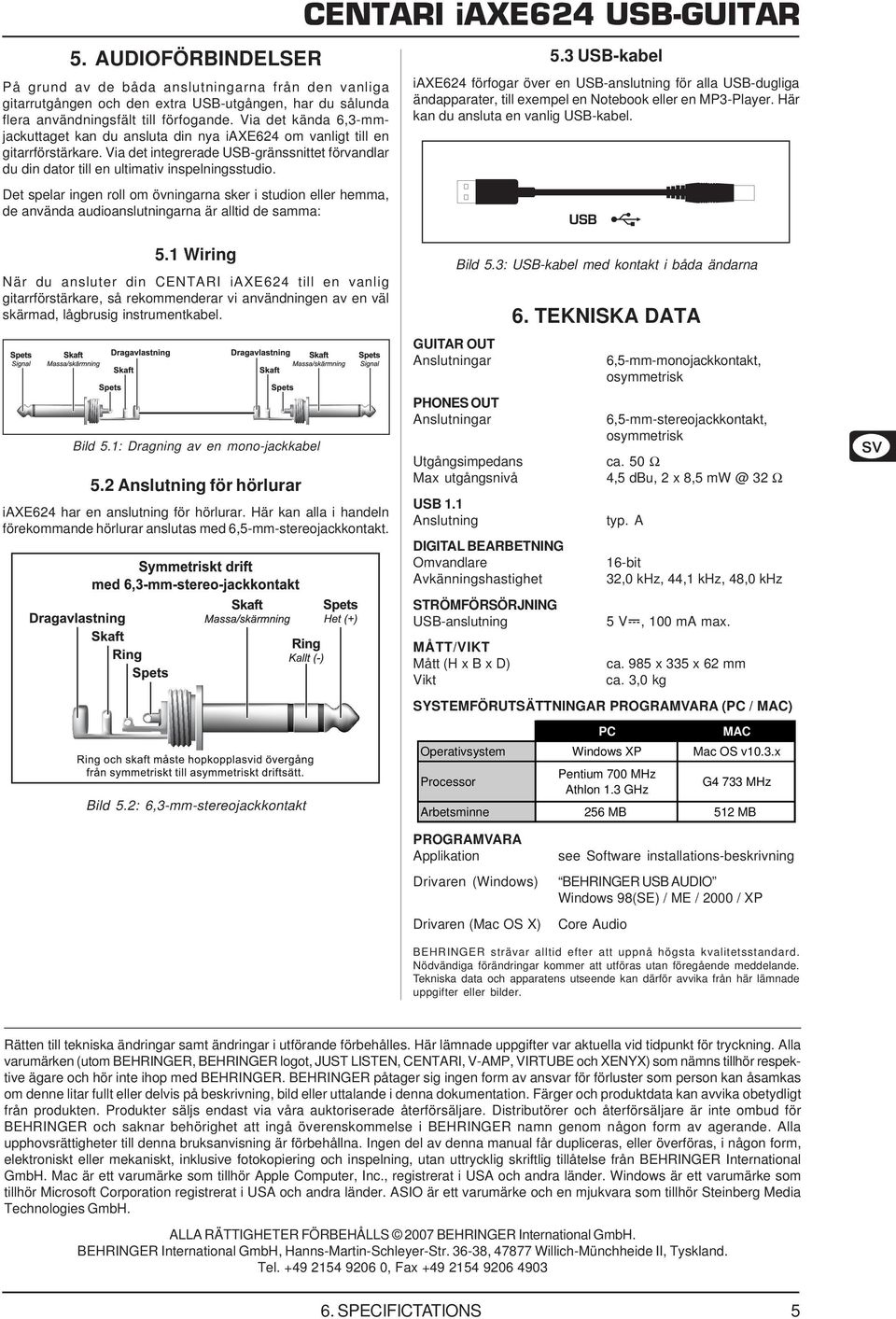

5 5. AUDIOFÖRBINDELSER På grund av de båda anslutningarna från den vanliga gitarrutgången och den extra USB-utgången, har du sålunda flera användningsfält till förfogande. Via det kända 6,3-mmjackuttaget kan du ansluta din nya iaxe624 om vanligt till en gitarrförstärkare. Via det integrerade USB-gränssnittet förvandlar du din dator till en ultimativ inspelningsstudio. Det spelar ingen roll om övningarna sker i studion eller hemma, de använda audioanslutningarna är alltid de samma: CENTARI iaxe624 USB-GUITAR 5.3 USB-kabel iaxe624 förfogar över en USB-anslutning för alla USB-dugliga ändapparater, till exempel en Notebook eller en MP3-Player. Här kan du ansluta en vanlig USB-kabel. 5.1 Wiring När du ansluter din CENTARI iaxe624 till en vanlig gitarrförstärkare, så rekommenderar vi användningen av en väl skärmad, lågbrusig instrumentkabel. Bild 5.1: Dragning av en mono-jackkabel 5.2 Anslutning för hörlurar iaxe624 har en anslutning för hörlurar. Här kan alla i handeln förekommande hörlurar anslutas med 6,5-mm-stereojackkontakt. Bild 5.2: 6,3-mm-stereojackkontakt GUITAR OUT Anslutningar PHONES OUT Anslutningar Bild 5.3: USB-kabel med kontakt i båda ändarna Utgångsimpedans Max utgångsnivå USB 1.1 Anslutning DIGITAL BEARBETNING Omvandlare Avkänningshastighet STRÖMFÖRSÖRJNING USB-anslutning 6. TEKNISKA DATA 6,5-mm-monojackkontakt, osymmetrisk 6,5-mm-stereojackkontakt, osymmetrisk ca. 50 Ω 4,5 dbu, 2 x 8,5 32 Ω typ. A 16-bit 32,0 khz, 44,1 khz, 48,0 khz 5 V_, 100 ma max. MÅTT/VIKT Mått (H x B x D) ca. 985 x 335 x 62 mm Vikt ca. 3,0 kg SYSTEMFÖRUTSÄTTNINGAR PROGRAMVARA (PC / MAC) PC MAC Operativsystem Windows XP Mac OS v10.3.x Processor Pentium 700 MHz Athlon 1.3 GHz G4 733 MHz Arbetsminne 256 MB 512 MB PROGRAMVARA Applikation Drivaren (Windows) Drivaren (Mac OS X) see Software installations-beskrivning BEHRINGER USB AUDIO Windows 98(SE) / ME / 2000 / XP Core Audio BEHRINGER strävar alltid efter att uppnå högsta kvalitetsstandard. Nödvändiga förändringar kommer att utföras utan föregående meddelande. Tekniska data och apparatens utseende kan därför avvika från här lämnade uppgifter eller bilder. Rätten till tekniska ändringar samt ändringar i utförande förbehålles. Här lämnade uppgifter var aktuella vid tidpunkt för tryckning. Alla varumärken (utom BEHRINGER, BEHRINGER logot, JUST LISTEN, CENTARI, V-AMP, VIRTUBE och XENYX) som nämns tillhör respektive ägare och hör inte ihop med BEHRINGER. BEHRINGER påtager sig ingen form av ansvar för förluster som person kan åsamkas om denne litar fullt eller delvis på beskrivning, bild eller uttalande i denna dokumentation. Färger och produktdata kan avvika obetydligt från produkten. Produkter säljs endast via våra auktoriserade återförsäljare. Distributörer och återförsäljare är inte ombud för BEHRINGER och saknar behörighet att ingå överenskommelse i BEHRINGER namn genom någon form av agerande. Alla upphovsrättigheter till denna bruksanvisning är förbehållna. Ingen del av denna manual får dupliceras, eller överföras, i någon form, elektroniskt eller mekaniskt, inklusive fotokopiering och inspelning, utan uttrycklig skriftlig tillåtelse från BEHRINGER International GmbH. Mac är ett varumärke som tillhör Apple Computer, Inc., registrerat i USA och andra länder. Windows är ett varumärke som tillhör Microsoft Corporation registrerat i USA och andra länder. ASIO är ett varumärke och en mjukvara som tillhör Steinberg Media Technologies GmbH. ALLA RÄTTIGHETER FÖRBEHÅLLS 2007 BEHRINGER International GmbH. BEHRINGER International GmbH, Hanns-Martin-Schleyer-Str , Willich-Münchheide II, Tyskland. Tel , Fax SPECIFICTATIONS 5
