1 FALLSKYDDSSPECIALIST VI SKYDDAR LIV 2016 SAFETYRESPECT AB BOX 69 SE ÖSTERSUND TEL +46 (0)

2 2 FALLSKYDDSSPECIALIST INNEHÅLL 2. INTRODUKTION 4. FÖRETAGSPRESENTATION 6. SERVICE OCH TJÄNSTER 8. KVALITETSSÄKRAT FALLSKYDD 9. ANSVAR, LAGAR OCH ORSAKER FALLSKYDDSLÖSNINGAR 12. VALVKANTER 14. BALKONGER 15. VÄGGÖPPNINGAR 16. SCHAKT OCH GOLVÖPPNINGAR 18. TRAPPOR 20. BALKAR OCH PELARE 24. PREFAB 28. PÅGJUTNING 29. PLATSGJUTET 30. AVSPÄRRNING 31. BYGGSTÄLLNINGAR 32. TAK OCH FASADER 36. HALLBYGGNADER 40. NEDFALLANDE FÖREMÅL 45. INFÄSTNINGAR 46. TRANSPORT & FÖRVARING PRODUKTÖVERSIKT 48. STANDARDSYSTEM 51. FLEXSYSTEM 52. HALLSYSTEM 53. SKYDDSSKÄRMSYSTEM 54. ÖVRIGA KONTAKTINFORMATION 56. HUVUDKONTOR OCH DEPÅER ANVÄNDARMANUALER Finns separat till följande system FALLSKYDDSSYSTEM HALLSYSTEM FLEXSYSTEM SKYDDSSKÄRMSYSTEM SAFETYRESPECT AB Box Östersund Sweden +46 (0) SAFETYRESPECT SKYDDAR LIV GENOM ATT VARA SPECIALIST INOM FALLSKYDD TILL BYGGBRANSCHEN Varje år sker en mängd olyckor på arbetsplatser där arbetare skadas och dör helt i onödan. En stor del är fallolyckor och de får ofta stora och svåra konsekvenser för de drabbade. Det vill vi ändra på. Det är många faktorer som påverkar, men med rätt attityd, högre kompetens och smartare produkter är vi övertygade om att det går att skapa en förändring. Grunden för vår produktutveckling är våra kunders behov av säkra byggarbetsplatser samt de lagar och normer som gäller. Vi är med i hela byggprocessen för att hjälpa våra kunder med alla fallskyddssituationer som kan uppstå. Vi genomför beräkningar, tar fram dokumentation, levererar fallskyddslösningar och säkerhetskontroller till alla typer av byggprojekt. Våra fallskyddsprodukter tillverkas i huvudsak i vår egna moderna fabrik, vilket skapar flexibilitet, kontroll på kvaliteten och möjlighet att styra kapaciteten. Vi erbjuder försäljning, uthyrning och montage av våra fallskyddslösningar med service och logistik via egna depåer. Med stort engagemang och hög kompetens står vi nära våra kunder och skapar högsta säkerhet med bästa totalekonomi. Per Ramberger VD SafetyRespect

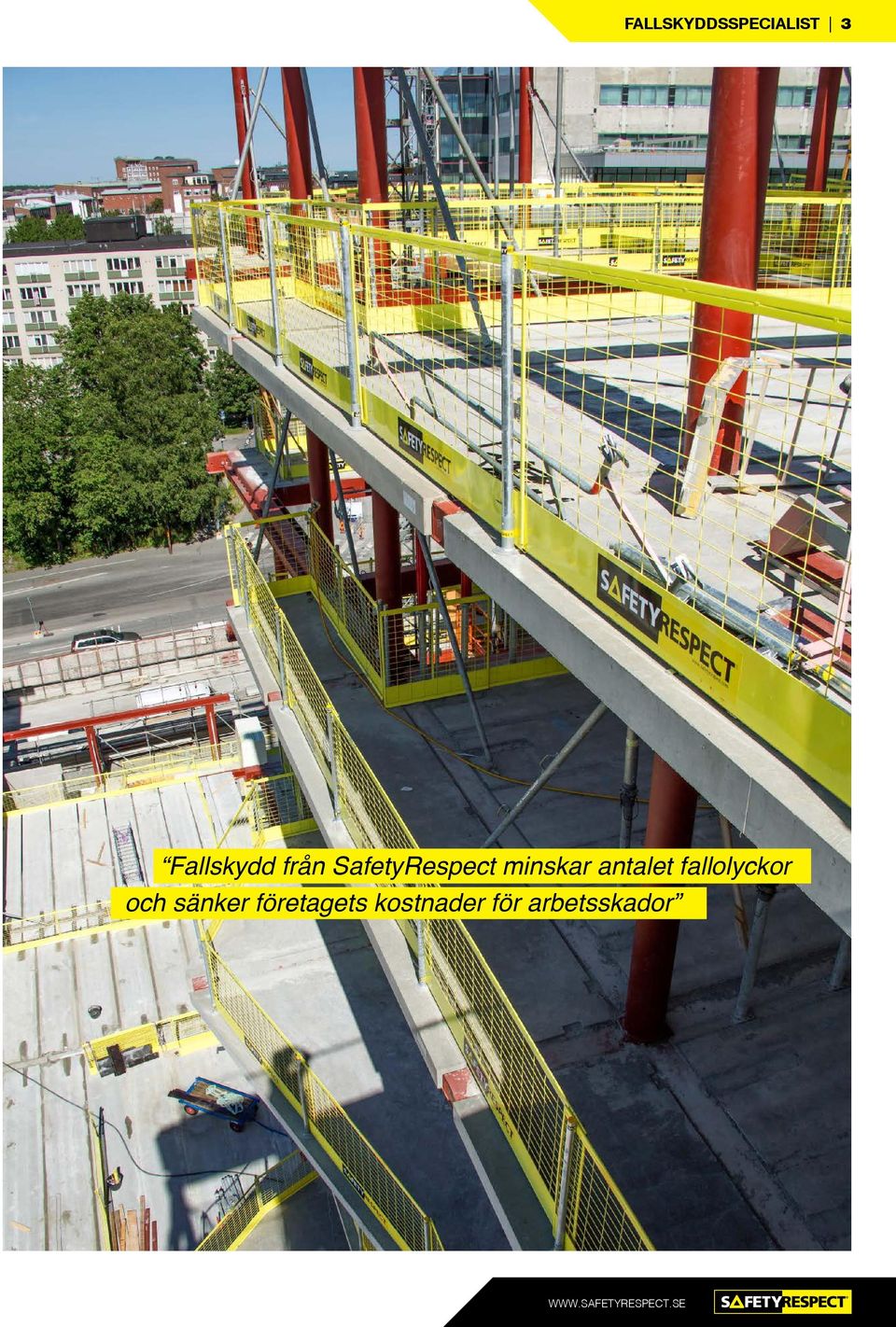

3 FALLSKYDDSSPECIALIST 3 Fallskydd från SafetyRespect minskar antalet fallolyckor och sänker företagets kostnader för arbetsskador

4 4 FALLSKYDDSSPECIALIST VI SKYDDAR LIV SafetyRespect skyddar liv genom att vara specialist inom fallskydd till byggbranschen. Grunden för vår produktutveckling är våra kunders behov av säkra byggarbetsplatser samt de lagar och normer som gäller. Vi är med i hela byggprocessen för att hjälpa våra kunder med alla fallskyddssituationer som kan uppstå. Vi genomför beräkningar, tar fram dokumentation, levererar fallskyddslösningar och säkerhetskontroller till alla typer av byggprojekt. Våra fallskyddsprodukter tillverkas i huvudsak i vår egna moderna fabrik, vilket skapar flexibilitet, kontroll på kvaliteten och möjlighet att styra kapaciteten. Vi erbjuder försäljning, uthyrning och montage av våra fallskyddslösningar med service och logistik via egna depåer. Med stort engagemang och hög kompetens står vi nära våra kunder och skapar högsta säkerhet med bästa totalekonomi. SPECIALIST Som fallskyddsspecialist är vi med i hela byggprocessen för att hjälpa våra kunder med alla fallskyddssituationer som kan uppstå. Vi genomför beräkningar, tar fram dokumentation, producerar och levererar fallskyddslösningar till alla typer av byggprojekt. Med engagemang och kompetens står vi nära våra kunder och skapar högsta säkerhet med bästa totalekonomi. UTVECKLING Grunden för vår produktutveckling är våra kunders behov av säkra byggarbetsplatser samt de lagar och normer som gäller. Utvecklingen drivs framåt av teknisk support till våra kunder samt genom innovation av nya fallskyddsprodukter och system. TILLVERKNING Våra fallskyddsprodukter tillverkas i huvudsak i vår egna moderna fabrik. Detta skapar flexibilitet, kontroll på kvaliteten och möjlighet att styra kapaciteten. Resultatet är korta ledtider och goda möjligheter till kundanpassningar. DEPÅER Vi erbjuder försäljning, uthyrning och montage av våra fallskyddslösningar. Logistik, showroom och tillgänglighet hanteras i huvudsak via våra egna depåer, där närheten till våra kunder är en viktig faktor. SERVICE Med stort engagemang och tydlig närvaro hjälper vi våra kunder att hålla högsta säkerhet med kostnadseffektiva och smarta fallskyddslösningar. I vårt serviceerbjudande ingår ett antal tjänster, såsom projektering, fallskyddsanalys, utbildning, montage samt säkerhetskontroller med Safetycheck.

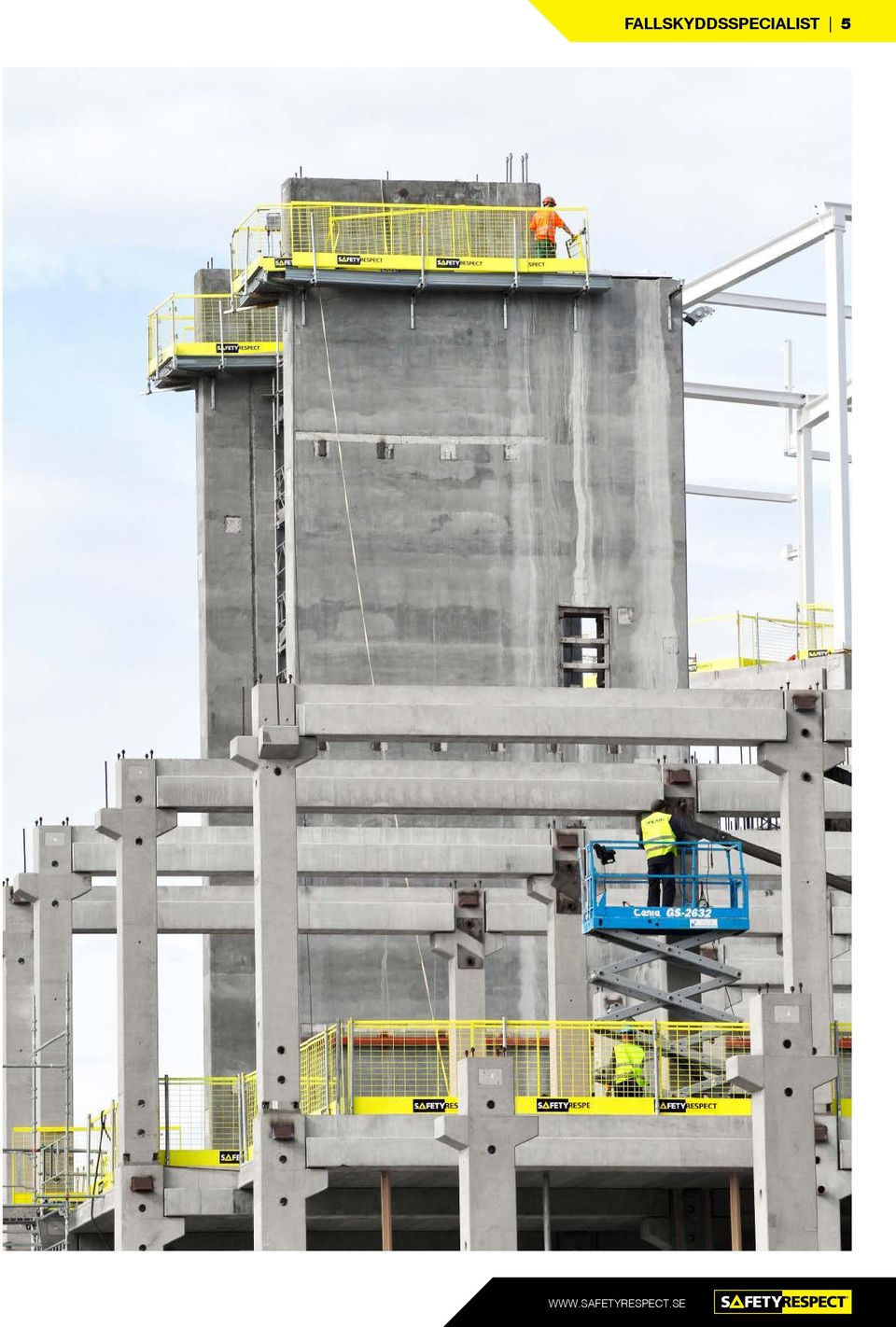

5 FALLSKYDDSSPECIALIST 5

6 6 SERVICE OCH TJÄNSTER SERVICE OCH TJÄNSTER Med service från SafetyRespect skapas en kostnadseffektiv och säker byggarbetsplats. Vi erbjuder montage av olika fallskyddslösningar samt service på byggprojekten för att skapa en säker arbetsplats. Vi jobbar enligt ett eget utvecklat arbetssätt - Kvalitetssäkrat fallskydd! MONTAGE Låt en specialist utföra montaget. Grunden för vårt montage är våra kunders behov av säkra byggarbetsplatser och att följa gällande arbetsmiljölagar. Med en specialist som utför montage av fallskydd skapas en kort och effektiv montagetid. Vissa lösningar såsom montage av hängbrygga kräver också speciellt utbildad personal. SAFETYCHECK För att säkerställa högsta säkerhet på byggarbetsplatser erbjuder vi periodisk säkerhetskontroll av monterat fallskydd, en så kallad SafetyCheck. Åtgärdsförslag vid eventuella brister dokumenteras. Denna SafetyCheck utförs enligt ett arbetssätt med checklistor i vår utvecklade mobilapplikation och dokumenteras samt distribueras till berörda. AKTIV SAFETYCHECK Vi kan göra en översyn av monterat fallskydd med utgångspunkt från tidigare genomförd SafetyCheck. Vi utför korrigering av eventuella brister, komplettering av fallskydd, materialoptimering av levererat och monterat fallskydd, flytt och borttagning av material på valv m.m. Vi blickar även framåt och löser kommande fallskyddssituationer. RETURSERVICE Gör en tidsbesparing med vår returservice direkt på arbetsplatsen. När det är dags för retur av levererat fallskydd kommer vi till arbetsplatsen och plockar ihop material åt er, förbereder samt ombesörjer returlogistiken. Denna service skapar maximal retur och minimal hantering.

7 SERVICE OCH TJÄNSTER 7 Med service från SafetyRespect skapas en kostnadseffektiv och säker byggarbetsplats.

8 8 KVALITETSSÄKRAT FALLSKYDD KVALITETSSÄKRAT FALLSKYDD VÅRT ARBETSSÄTT FÖR ATT SKAPA SÄKRA ARBETSPLATSER FALLSKYDDSANALYS Ett arbetssätt har utvecklats där vi redan i projekteringsstadiet är med och tar fram lösningar enligt en framtagen struktur, en Fallskyddsanalys. Vi identifierar situationer där risk för fall föreligger och lösningar projekteras in redan på ritbordet. Vi samarbetar med projektledning, konstruktörer, platschefer för att skapa säker arbetsplats. 2 UTBILDNING Vid uppstart av nya projekt genomförs utbildning av montörer och skyddsombud om lagar och regler samt om de aktuella fallskyddslösningarna. Montörerna får också instruktioner om egenkontroll med checklistor och arbetssättet Kvalitetssäkrat fallskydd. Utbildning och instruktioner anpassas till projektens behov och genomförs gärna på arbetsplatsen. ANVÄNDNING Vi utbildar även användarna i det av montörerna uppsatta skyddet. Många olika yrkesgrupper hanterar fallskyddet dagligen och kunskap för dessa är viktig. Kontinuerligt i projekten genomförs uppföljning av uppsatt fallskydd med åtgärder för att säkerställa högsta säkerhet på arbetsplatsen. Denna Safetycheck är en form av skyddsrond som fokuserar på uppsatt fallskydd. SÄKER ARBETSPLATS Det vi skapar med vår kund är en säker arbetsplats med tydlig struktur: analys, lösningar och dokumentation. Med rätt attityd hos ledning och personal, engagemang i alla led och tillgänglig kompetens skapar vi tillsammans säkra och för alla parter lönsamma byggarbetsplatser.

9 ANSVAR OCH LAGAR 9 ARBETSMILJÖ OCH ANSVAR De viktigaste bestämmelserna för arbetsmiljön finns i arbetsmiljölagen. Den grundläggande principen är att arbetsgivare och arbetstagaren ska samverka för att åstadkomma en god arbetsmiljö. Som arbetstagare, arbetsledare eller arbetsgivare både berörs man och ansvarar för hur arbetsmiljölagen på en arbetsplats följs och då är det viktigt att alla känner till vem som ansvarar för vad. Arbetsgivaren har huvudansvaret för arbetsmiljön och ska vidta de åtgärder som krävs för att förebygga olycksfall eller ohälsa. Arbetsgivaren har huvudansvaret för arbetsmiljön och ska vidta de åtgärder som krävs för att förebygga olycksfall eller ohälsa. Arbetsledaren är arbetsgivarens ställföreträdande och har ett stort skyddsansvar. Hur stort ansvar beror på dennes befogenheter, kompetens och självständighet. Arbetstagaren har skyldighet att följa givna föreskrifter och ska använda befintlig skyddsutrustning. Arbetstagaren har rätt att avbryta arbetet om arbetet innebär omedelbar och allvarlig fara. LAGAR OCH NORMER I arbetsmiljölagen finns regler om skyldigheter för arbetsgivare och andra skyddsansvariga om att förebygga ohälsa och olycksfall i arbetet. I denna lag slås fast att arbetsgivaren skall ombesörja att ett komplett fallskyddsprogram finns på plats för alla personer som utför arbeten på en höjd av 2 m eller mer eller där risk för fall föreligger. Det innebär att identifiera fallriskerna på arbetsplatsen, välja de produkter som lämpar sig bäst för uppgiften samt att utbilda personalen i korrekt handhavande. Då arbetsgivaren gjort detta är arbetstagaren skyldig att använda erhållen utrustning då risk för fall finns i samband med utförande av arbetsuppgifter. Arbetsmiljöverket ger ut föreskrifter som mer i detalj tar upp de krav och skyldigheter som ställs på arbetsmiljön. För byggnads- och anläggningsarbete gäller föreskriften AFS 1999:3 och här beskrivs när fallskydd skall användas och hur de generellt skall vara utformade. I Europastandard EN anges tekniska krav och provningsmetoder för temporära skyddsräckassystem vid byggande eller underhåll av byggnader. Här finns detaljerade krav på hur fallskyddet skall utformas och vilka belastningar det skall tåla. ORSAKER TILL FALLOLYCKOR Byggbranschen toppar statistiken gällande anmälningar av olyckor och allvarliga tillbud och belastas med ett stort antal dödsolyckor. Fallolyckor har stor konsekvens för den drabbade och ca hälften av branschens dödsolyckor kommer från fall. Undersökningar av olyckorna visar att den interna risk- eller säkerhetsstyrningen i de olycksdrabbade företagen har brustit i många led. Dålig kunskap och erfarenhet, otydlig ansvarsfördelning på byggplatsen, dålig efterlevnad av interna regler och instruktioner är några faktorer som har bidragit till olyckorna. Orsakerna finns alltså hos organisationer, arbetsgivare och arbetstagare. Rätt attityd, högre kompetens och smartare produkter är viktiga faktorer som driver utvecklingen framåt. Rätt attityd, högre kompetens och smartare produkter är viktiga faktorer som driver utvecklingen framåt. Om de dessutom kombineras med ett strukturerat arbetssätt, såsom Kvalitetssäkrat Fallskydd kommer en stor del av fallolyckorna undvikas.

10 10 FALLSKYDDSLÖSNINGAR

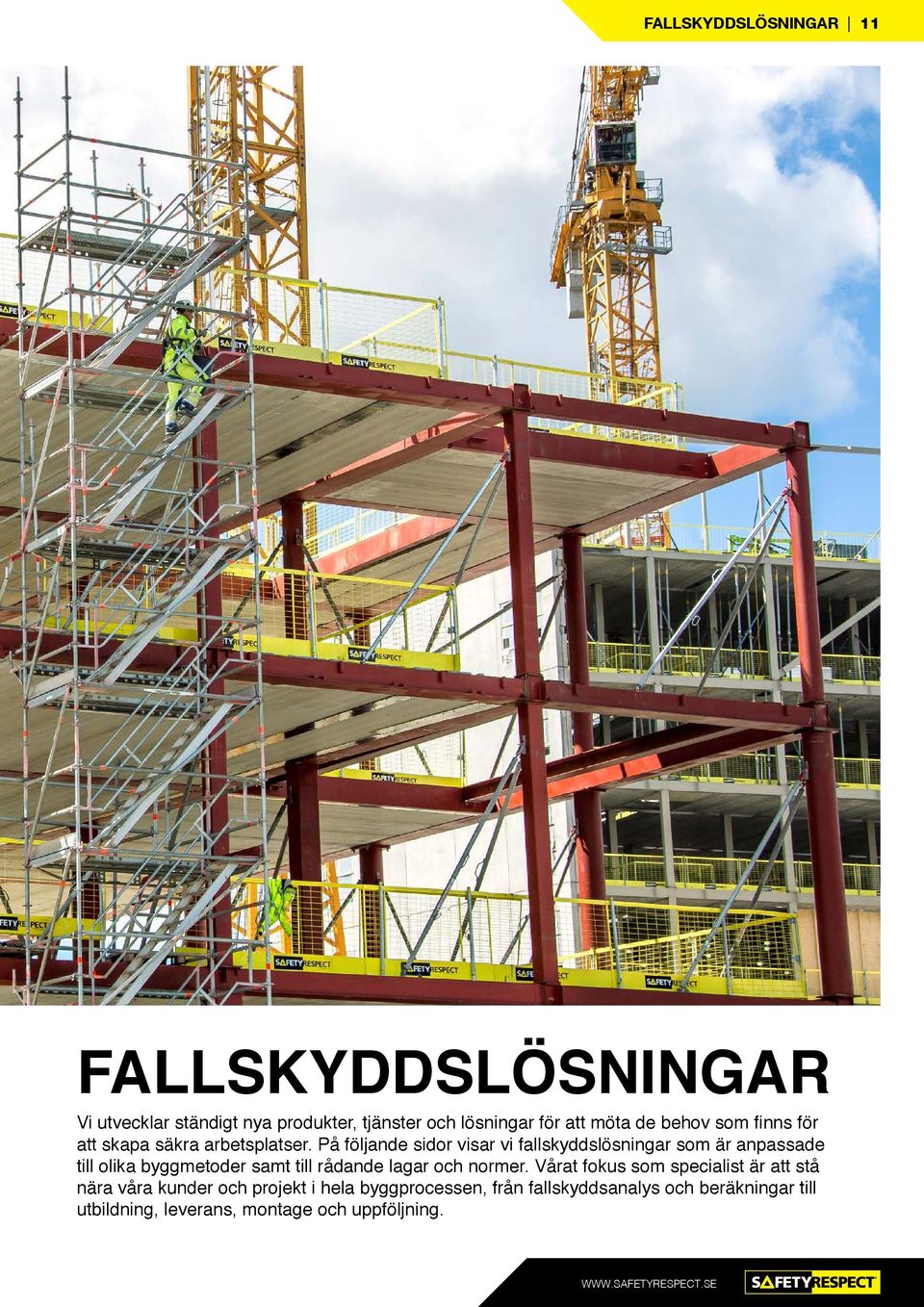

11 FALLSKYDDSLÖSNINGAR 11 FALLSKYDDSLÖSNINGAR Vi utvecklar ständigt nya produkter, tjänster och lösningar för att möta de behov som finns för att skapa säkra arbetsplatser. På följande sidor visar vi fallskyddslösningar som är anpassade till olika byggmetoder samt till rådande lagar och normer. Vårat fokus som specialist är att stå nära våra kunder och projekt i hela byggprocessen, från fallskyddsanalys och beräkningar till utbildning, leverans, montage och uppföljning.

12 12 VALVKANTER Bultfot Vertikalfäste Stolpe 1,3 m Räckesnät 1,3 L, 1,95 L, 2,6 L VALVKANTER Valvkanter finns överallt och är en vanlig fallsituation. Fallskydd kan monteras på valvet eller på utsidan av valvkanten. Finns pelare kan detta vara en alternativ infästning av fallskyddet, se lösningar för pelare/balk. Våra lösningar kan monteras på alla material och är mycket snabba och flexibla då exempelvis väggar skall monteras. Vanligtvis monteras Bultfot vid valkanten för infästning av fallskydd. I Bultfoten monteras Stolpe 1,3 m och därefter Räckesnät. När räckesnätet är i sitt nedersta läge tätar det mot valvet. Det kan även med ett enkelt handgrepp höjas på stolparna upp till 310 mm över bjälklaget med bibehållen säkerhet för olika arbeten. Se även våra lösningar för prefab.

13 VALVKANTER 13 HDF-BJÄLKLAG När HDF-bjälklag används i byggkonstruktioner monteras vanligtvis Bultfot vid valkanten för infästning av fallskydd. I Bultfoten monteras Stolpe 1,3 m och därefter Räckesnät. Räckesnäten kan med ett enkelt handgrepp höjas på stolparna upp till 310 mm över bjälklaget med bibehållen säkerhet. Detta skapar förutsättning för foggjutning, pågjutning och andra vanligt förekommande arbetsmoment, utan demontering av fallskyddet. Bultfot Stolpe 1,3 m Räckesnät 1,3 L, 1,95 L, 2,6 L Gjutskydd för Bultfot MONTERING AV BJÄLKLAG Vid montering av HDF-bjälklag behövs ett flyttbart fallskydd för säker avspärrning för övrig byggpersonal. Till detta används Markstöd Platta som fäste tillsammans med Bultfot, Stolpe 1,3 m och Räckesnät 2,6 L. Räckesnäten fungerar då som effektiv och säker avspärrning medan montaget av HDF utförs av montörer med personligt fallskydd. Markstöd Platta Bultfot Stolpe 1,3 m Räckesnät 2,6 L Personligt Fallskydd

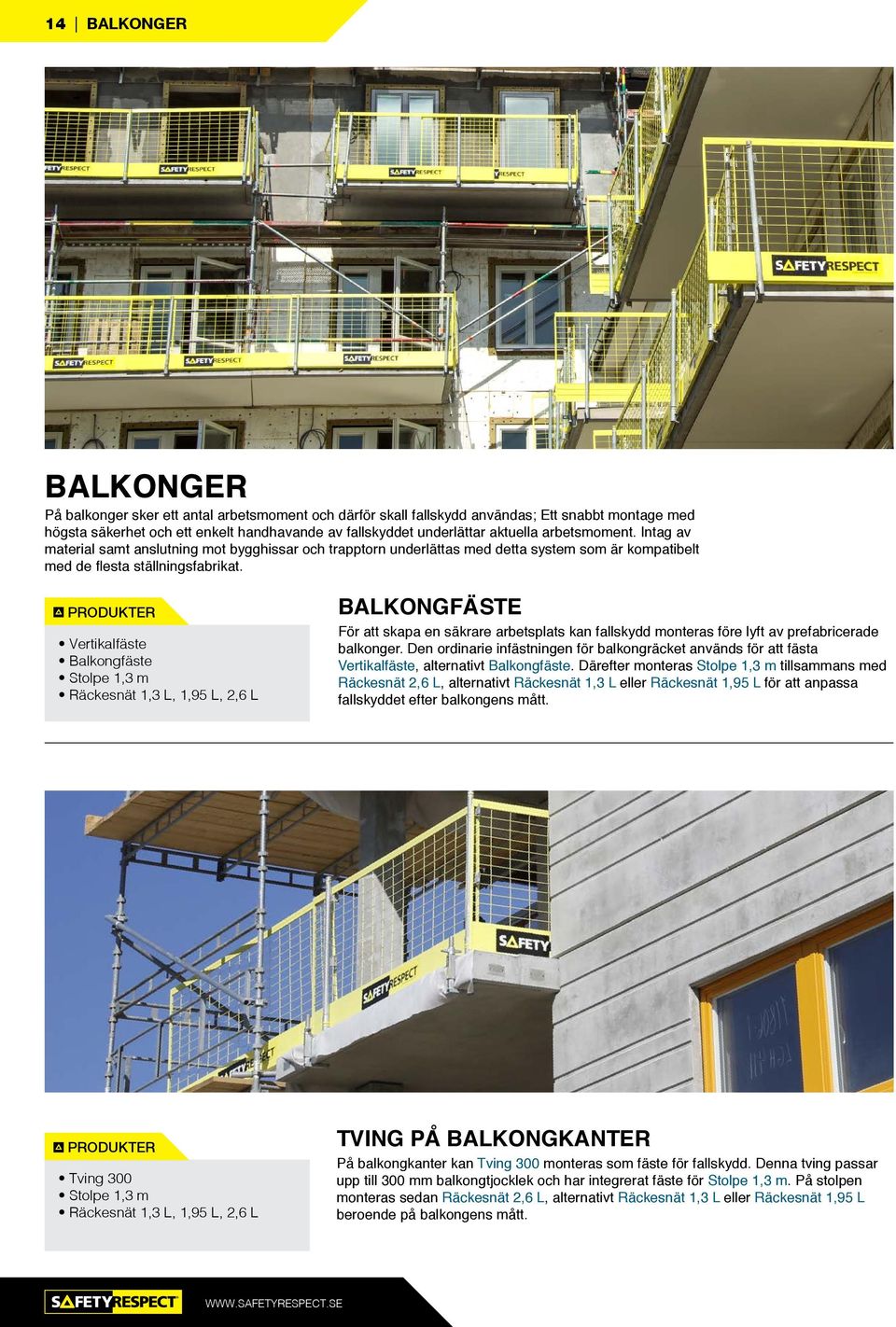

14 14 BALKONGER BALKONGER På balkonger sker ett antal arbetsmoment och därför skall fallskydd användas; Ett snabbt montage med högsta säkerhet och ett enkelt handhavande av fallskyddet underlättar aktuella arbetsmoment. Intag av material samt anslutning mot bygghissar och trapptorn underlättas med detta system som är kompatibelt med de flesta ställningsfabrikat. Vertikalfäste Balkongfäste Stolpe 1,3 m Räckesnät 1,3 L, 1,95 L, 2,6 L BALKONGFÄSTE För att skapa en säkrare arbetsplats kan fallskydd monteras före lyft av prefabricerade balkonger. Den ordinarie infästningen för balkongräcket används för att fästa Vertikalfäste, alternativt Balkongfäste. Därefter monteras Stolpe 1,3 m tillsammans med Räckesnät 2,6 L, alternativt Räckesnät 1,3 L eller Räckesnät 1,95 L för att anpassa fallskyddet efter balkongens mått. Tving 300 Stolpe 1,3 m Räckesnät 1,3 L, 1,95 L, 2,6 L TVING PÅ BALKONGKANTER På balkongkanter kan Tving 300 monteras som fäste för fallskydd. Denna tving passar upp till 300 mm balkongtjocklek och har integrerat fäste för Stolpe 1,3 m. På stolpen monteras sedan Räckesnät 2,6 L, alternativt Räckesnät 1,3 L eller Räckesnät 1,95 L beroende på balkongens mått.

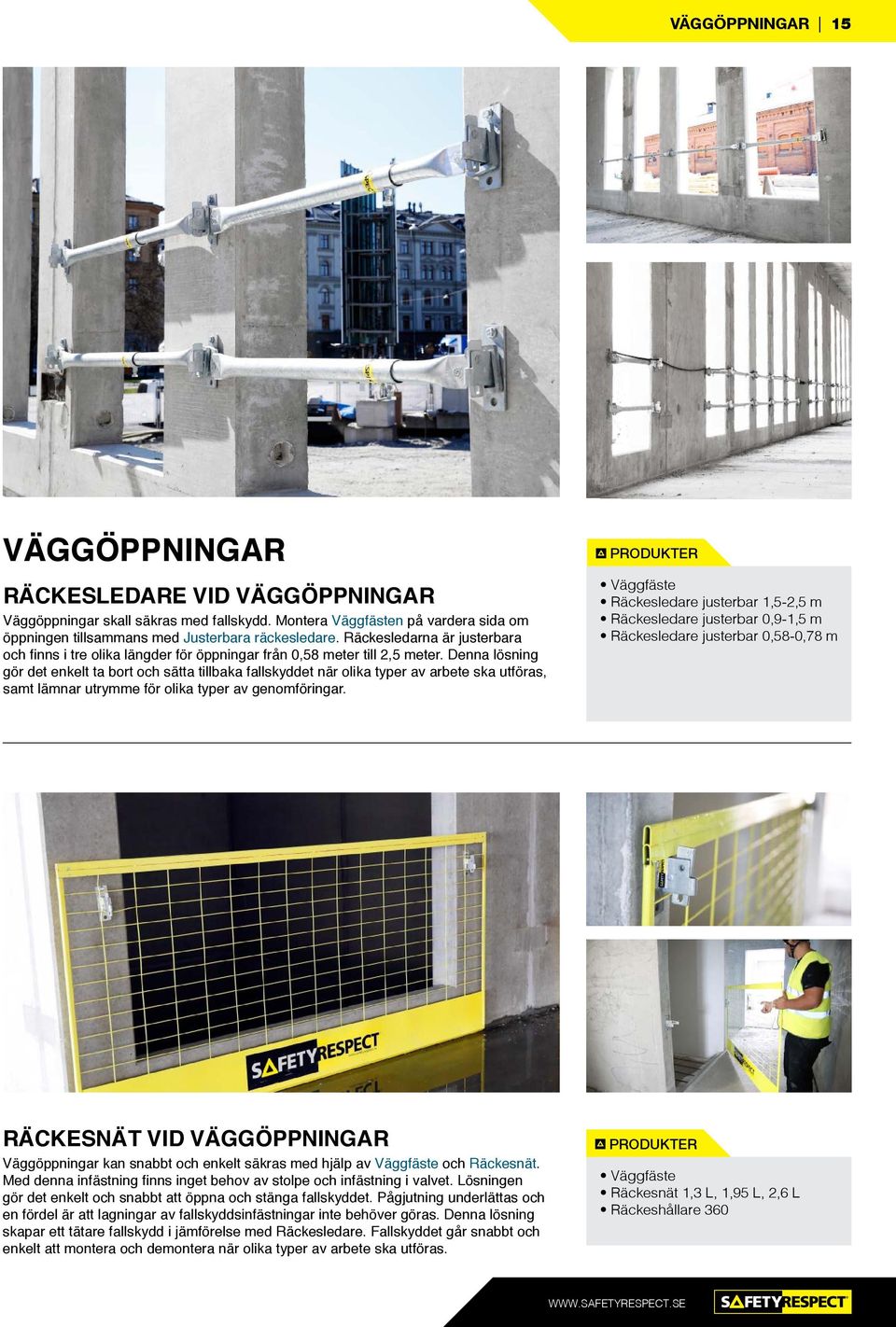

15 VÄGGÖPPNINGAR 15 VÄGGÖPPNINGAR RÄCKESLEDARE VID VÄGGÖPPNINGAR Väggöppningar skall säkras med fallskydd. Montera Väggfästen på vardera sida om öppningen tillsammans med Justerbara räckesledare. Räckesledarna är justerbara och finns i tre olika längder för öppningar från 0,58 meter till 2,5 meter. Denna lösning gör det enkelt ta bort och sätta tillbaka fallskyddet när olika typer av arbete ska utföras, samt lämnar utrymme för olika typer av genomföringar. Väggfäste Räckesledare justerbar 1,5-2,5 m Räckesledare justerbar 0,9-1,5 m Räckesledare justerbar 0,58-0,78 m RÄCKESNÄT VID VÄGGÖPPNINGAR Väggöppningar kan snabbt och enkelt säkras med hjälp av Väggfäste och Räckesnät. Med denna infästning finns inget behov av stolpe och infästning i valvet. Lösningen gör det enkelt och snabbt att öppna och stänga fallskyddet. Pågjutning underlättas och en fördel är att lagningar av fallskyddsinfästningar inte behöver göras. Denna lösning skapar ett tätare fallskydd i jämförelse med Räckesledare. Fallskyddet går snabbt och enkelt att montera och demontera när olika typer av arbete ska utföras. Väggfäste Räckesnät 1,3 L, 1,95 L, 2,6 L Räckeshållare 360

16 16 SCHAKT & GOLVÖPPNINGAR SCHAKT OCH GOLVÖPPNINGAR Öppningar i vägg, valv och schakt är situationer som ibland förändras och måste säkras mot fall. Hisschakt där bomlag önskas rekommenderas platåkonsol som fästs på insidan av schaktväggen. Öppningar i övrigt skall betraktas som en öppen valvkant och förses med lämplig infästning såsom bultfot, vertikalfäste etc samt stolpe och räckesnät. Vid mindre öppningar kan användande av räckeshållare 360 minimera antalet infästningar och behovet av stolpar avsevärt (se bild ovan). Bultfot Stolpe 1,3 m Räckeshållare 360 Räckesnät 1,3 L, 1,95 L, 2,6 L GOLVÖPPNINGAR Golvöppningar skall betraktas som en öppen valvkant och förses med lämplig infästning såsom Bultfot, Vertikalfäste etc samt Stolpe 1,3 m och Räckesnät. I hörnen monteras Räckeshållare 360 vilket skapar fäste för Räckesnät åt samtliga håll. Platåkonsol Konsoltapp BOMLAG/ARBETSPLAN I HISSCHAKT När man vill skapa ett bomlag/arbetsplan i hisschakt används Platåkonsoler som fästs på insidan av schaktväggen. När platåkonsolerna är monterade används klassat virke av rätt dimension för att skapa själva bomlaget.

17 SCHAKT & GOLVÖPPNINGAR 17 HISSÖPPNINGAR Innan hissen är installerad på plats i hisschaktet skall denna öppning skyddas mot fall från respektive våningsplan. Det är även viktigt att skydda hissmontörer och andra yrkeskategorier som jobbar i schaktet mot nedfallande föremål. Hissöppningar kan snabbt och enkelt säkras med hjälp av ett Väggfäste monterat på vardera sida med Räckesnät. Låsfunktionen i Väggfästet gör att lösningen även fungerar bra som hissgrind. Med denna infästning finns inget behov av stolpe och sedvanlig infästning i valvet. Det ger en stor fördel då lagningar av fallskyddsinfästningar inte behöver göras på valvet. Väggfäste Räckeshållare 360 Räckesnät 1,3 L, 1,95 L, 2,6 L BYGGHISSAR OCH TRAPPTORN Det är viktigt att skapa säkert tillträde till valv på arbetsplatsen i anslutning mellan bygghiss/trapptorn. SafetyRespects produkter är kompatibla med de flesta förekommande ställningsfabrikat och trapptorn. Kontakta oss för mer information om våra fallskyddslösningar. Räckeshållare kilkoppling Stolpe 1,3 m Räckesnät 1,3 L, 1,95 L, 2,6 L Räckesledare Justerbar Dubbelkoppling vridbar/fast

18 18 TRAPPOR TRAPPOR Ett säkert fallskydd skall omedelbart skapas i trappor som används, alternativt måste trappan tydligt spärras av. Eftersom trappor används kontinuerligt i byggprojektet är det viktigt med ett fallskyddssystem som är säkert och enkelt kan hanteras. Infästningar för stolpar kan monters före montage av prefabtrapp. Tving 550 Stolpe 1,3 m Räckesledare justerbara Räckeshållare 360 MONTERING UTAN HÅLTAGNING Med SafetyRespects fallskyddslösningar spelar det ingen roll hur trappen ser ut, det finns alltid en säker, snabb och effektiv lösning. Med Tving 550 elimineras håltagning vid montering av fallskydd. Tvingen är roterbar samt vändbar och med ett enkelt handgrepp monteras den utan att den känsliga ytan skadas. Tvingen har integrerat fäste för Stolpe 1,3 m och på stolparna monteras Räckesledare justerbara.

19 TRAPPOR 19 INFÄSTNING MED BULTFOT Bultfot kan användas som infästning av fallskydd i trappor. Bultfoten har integrerat fäste för Stolpe 1,3 m och på stolparna monteras Räckesledare justerbara. Bultfot (med aktuell förankring) Stolpe 1,3 m Räckesledare justerbara Räckeshållare 360 INFÄSTNING I VAGNSTYCKET Ordinarie ingjutningshylsor såsom M12 eller liknande som finns i trappor, kan med fördel användas för att montera våra fästen för fallskydd. Exempelvis ger vårt Trappfäste med distanser möjlighet till att låta skyddsräcket sitta kvar under hela byggperioden. Allt arbete kan då utföras med skyddsräcket på plats, även slutmålning. Trappfäste Stolpe 1,3 m Räckesledare justerbara Räckeshållare 360

20 20 BALKAR OCH PELARE BALKAR OCH PELARE När balkar och pelare används i byggkonstruktioner kan med stor fördel dessa användas för infästning av fallskyddet. Att i byggprocessen skapa fria valv och ytor utan infästningar för fallskyddet kommer att underlätta pågjutningar och andra arbetsmoment. Infästning Stolpe 1,3 m Räckesnät 2,6 L STÅLBALK Med förmonterad infästning i stommen på stålbalk underlättas montaget av fallskyddet avsevärt då fästet redan är på plats. Det återstående montaget av Stolpe 1,3 m och Räckesnät kan göras antingen före lyft av balk eller på valvet efter montaget av balken. Detta skapar tidsvinster för montaget, skapar säkrare arbetsplats då montaget vid valvkant minimineras. Det innebär också att fallskyddet inte är i vägen då övriga arbetsmoment på valvet skall utföras. Svetshylsa Stolpe 1,3 m Räckesnät 2,6 L SVETSHYLSA När stålbalkar används i byggkonstruktioner kan Svetshylsa med integrerat stolplås projekteras in som infästning av fallskydd. I dessa fall svetsas Svetshylsan in enligt instruktion vid produktionen av stålbalkarna. Efter att balken lyfts på plats monteras Stolpe 1,3 m och Räckesnät 2,6 L. Montaget av fallskyddet blir både säkrare och snabbare med en prefabricerad infästning som denna.

21 BALKAR OCH PELARE 21 STÅLBALKSTVING Att använda stålbalk som infästning skapar fri yta på valvet för övriga arbetsmoment. Fallskyddet är då utanför arbetsytan. På stålbalkar med fläns kan Stålbalkstving monteras för att snabbt skapa infästning för fallskydd. Tvingen är konstruerad med käftar som griper tag om stålbalksprofilen. Stålbalkstvingen har integrerat fäste för Stolpe 1,3 m. Räckesnät 2,6 L monteras direkt på stolpens räckeslås och kan med enkelt handgrepp justeras i höjdled för att underlätta olika arbetsmoment. Stålbalkstving Stolpe 1,3 m Räckesnät 2,6 L GÄNGSTÅNG Gängstång kan svetsas fast på utsidan av stålbalkar för att skapa en infästning för olika typer av fallskyddsfästen. Därefter kan exempelvis Fasadfäste monteras tillsammans med Stolpe 1,3 m och Räckesnät 2,6 L. Denna lösning skapar en fri arbetsyta ända ut till valvkanten. Fasadfästet kan även justeras för att öka avståndet mellan stålbalk och Räckesnät, till exempel vid montage av väggar, fönster med mera. Svetsning av pinbult/ gängstång kan utföras vid produktionen av stålbalkarna eller direkt på arbetsplatsen. Gängstång Fasadfäste Stolpe 1,3 m Räckesnät 2,6 L

22 22 BALKAR OCH PELARE Fasadfäste Träskruv Stolpe 1,3 m Räckesnät 2,6 L TRÄBALKAR I byggkonstruktioner med träbalkar kan fallskyddet monteras med olika system och lösningar, exempelvis Flex Fasadfäste. Fasadfästet monteras direkt mot träbalk med erforderlig träskruv. Vid behov av takskydd kan Hallsystem monteras i träkonstruktionen, infästning sker då med stag. Räckesnät Alu 3 m Rörskarv Rörkoppling Infästning LÅNGA SPÄNNVIDDER Med projekterad och förmonterad infästning på pelare underlättas montaget av fallskyddet. Att använda de befintliga pelarna som infästning skapar fri yta på valvet för övriga arbetsmoment. Fallskyddet hänger på pelarna ovanför arbetsytan och på rätt höjd för kommande arbetsmoment. Om projektering av infästning inte är gjord på förhand finns andra infästningar, kontakta oss. SafetyRespects Räckesnät Alu 3 m klarar stora spännvidder och möjliggör montering mellan pelare. Räckesnäten skarvas fortlöpande med Rörskarv alternativt Rörkoppling utan behov av infästning på valvet. Räckesnäten kan höjas och skapar på så sätt en helt fri arbetsyta för att lägga på nytt ytskikt, pågjutning med mera.

23 BALKAR OCH PELARE 23 STÅLKONSTRUKTIONER För stålkonstruktioner kan vi leverera anpassade fallskyddslösningar med olika infästningar. Håltagning och gängning, alternativt montage av gängade svetsplattor utförs vid produktionen av stålbalken. Om Flex Fasadfäste används så kan fallskyddets avstånd till valvkant justeras. Gängad svetsplatta Rekomenderad infästning Stolpe 1,3 m Räckesnät 1,3 L, 1,95 L, 2,6 L

24 24 PREFAB När man känner sig säker på arbetsplatsen är det lättare att fokusera på uppgiften. Det ökar arbetsprestationen vilket ger bättre totalekonomi.

25 PREFAB 25 FALLSKYDD FÖR PREFAB Fallskyddslösningar som är förprojekterade i samråd med både projektledning, utförare och konstruktörer skapar bästa förutsättningar avseende, ekonomi, tid och säkerhet. Redan i projekteringsstadiet lyfter vi frågor gällande infästningar för fallskyddet och på så sätt finna lösningar som tar tillvara på de arbetsmoment som skall utföras av olika yrkesgrupper. Med denna initiala dialog i samråd där vi fokuserar på gällande lagar, finner lösningar på fallskyddssituationer och optimerar skyddet kallar vi Kvalitetssäkrat Fallskydd. Vi är med hela vägen som specialist från ritbordet till leverans och uppföljning. FÖRMONTERING PÅ PREFABELEMENT För att skapa en säker arbetsplats och spara tid kan fallskydd monteras på prefabelement innan lyft. Exempelvis kan infästning, Stolpe 1,3 m och Räckesnät 2,6 L monteras redan på bilen där prefabelementen transporteras eller på marken innan lyft. Fallskyddet är då redan på plats när övrigt arbete på byggnaden tar vid. Montaget sker snabbt, är säkert och skapar bättre ekonomi då tidsvinster uppnås genom effektivare utnyttjande av byggkranen. Bultfot Vertikalfäste Stolpe 1,3 m Räckesnät 1,3 L, 1,95 L, 2,6 L

26 26 PREFAB Ingjutningshylsa Gjutskydd Avstängarfäste Stolpe 1,3 m Räckesnät 2,6 L Räckesledare justerbara PLATTBÄRLAG Ingjutningshylsor som redan i betongfabriken gjuts in i plattbärlaget ger snabbt och säkert montage av fallskydd. Ingjutningshylsan har integrerat stolplås och gjuts in i plattbärlaget på fabrik. På arbetsplatsen monteras Gjutskydd till önskad höjd anpassat efter gjuthöjd/valvtjocklek. Stolpe 1,3 m och Räckesnät 2,6 L monteras antingen innan eller efter att plattbärlaget lyfts på plats. Räckesnäten kan med enkelt handgrepp lyftas till önskad höjd vid pågjutning. Inga verktyg krävs. Produkterna är testade enligt EN13374 och uppfyller dimensioneringskraven enligt Eurokod. I konstruktioner med plattbärlag kan även Avstängarfäste monteras på avstängarplåten efter att infästning har förprojekterats. En dialog förs mellan prefabkonstruktören och SafetyRespects tekniska avdelning gällande fallskyddslösningen och placering av ingjutningshylsor mm.

27 PREFAB 27 VÄGGELEMENT MED INGJUTNINGSHYLSA Ingjutningshylsa M16 är en infästning som projekteras in i väggelement vilket möjliggör snabbt och säkert montage av fallskydd på arbetsplatsen. En dialog förs mellan prefabkonstruktören och SafetyRespects tekniska avdelning gällande rekommendationer på fallskyddslösningar, placeringar av ingjutningshylsor, utdragslaster samt lagar och regler. Ingjutningshylsa M16 Rekommenderat fäste Stolpe 1,3 m Räckesnät 1,3 L, 1,95 L, 2,6 L VÄGGELEMENT MED VÄGGTOPSHYLSA Väggtopshylsan är en infästning som projekteras och gjuts in i väggelement på fabrik. Denna lösning skapar snabbt montage och ger fri arbetsyta. Väggtopshylsan har integrerat stolplås och levereras med täcklock i plast. Väggtoppshylsa Ingjutningshylsa M16 Stolpe 1,3 m Räckesnät 1,3 L, 1,95 L, 2,6 L

28 28 PÅGJUTNING Bultfot Stolpe Gjutskydd för Bultfot Räckesnät 2,6 L PÅGJUTNING PÅGJUTNING PÅ HDF BJÄLKLAG Vid pågjutning av HDF-bjälklag där Bultfot, Stolpe och Räckesnät används på valvet är det en fördel att använda Gjutskydd. Räckesnätet kan höjas på stolpen i flera steg upp till 310 mm med bibehållen säkerhet då räckeslåset är i full funktion. Gjutskyddet skyddar Bultfoten mot betongrester från pågjutningen. Infästning (anpassad för situation) Räckesnät Alu 3 m Rörskarv Rörkoppling INFÄSTNING PÅ PELARE FÖR FRI ARBETSYTA När det finns pelare i byggkonstruktionen kan dessa vara ett bra alternativ att användas till infästningen av fallskyddet. Detta skapar en fri arbetsyta för att lägga på nytt ytskikt i form av exempelvis pågjutning etc. Utmaningen är ofta det stora avståndet mellan pelarna. Som lösning rekommenderas därför Räckesnät Alu 3 m vilka skarvas fortlöpande med Rörskarv och Rörkoppling. Själva infästningen till Räckesnäten anpassas efter situation.

29 PLATSGJUTET 29 PLATSGJUTET Vid platsgjuten stomme finns möjligheten att projektera in infästningar för fallskyddet. Exempelvis kan Ingjutningshylsa med integrerat stolplås gjutas in i väggtoppar, t.ex i husgavlar, hiss- och trappschakter. Därefter monteras Stolpe 1,3 m och Räckesnät. För att kunna bygga utfackningsväggar inifrån valvet kan förslagsvis Balkongfäste 10 gr monteras som infästning, vilket ger en lutning på fallskyddet med cirka 10 grader. Ingjutningshylsa med armering Balkongfäste 10 gr Vertikalfäste Stolpe 1,3 m Räckesnät 1,3 L, 1,95 L, 2,6 L På valvbord kan Vertikalfäste monteras som infästning, därefter Stolpe 1,3 m och Räckesnät. För övriga behov av fallskydd såsom trappor, fönsteröppningar med mera finns olika lösningar som kan projekteras och gjutas in för att underlätta montage av fallskydd och skapa säkra arbetsplatser. På valvbord kan Vertikalfäste monteras som infästning, därefter Stolpe 1,3 m och Räckesnät. På väggtoppar kan Ingjutningshylsa med integrerat stolplås gjutas in i som infästning av fallskydd.

30 30 AVSPÄRRNING Markstöd Platta Bultfot Stolpe 1,3 m Räckesnät 1,3 L, 1,95 L, 2,6 L Strap 0,6 AVSPÄRRNING Att skapa säkra tillträdesleder och tillfälliga avspärrningar är en viktig arbetsmiljöfråga. Markstöd Platta kan användas i kombination med SafetyRespects fallskyddsprodukter för att skapa avspärrningar, säkra tillträdesleder med mera. På markstödet monteras Bultfot, Stolpe 1,3 m och Räckesnät 2,6 L eller Justerbara Räckesledare. Lösningen är snabbmonterad samt enkel att flytta och justera vid behov.

31 BYGGSTÄLLNINGAR 31 FALLSKYDD FÖR STÄLLNINGAR SafetyRespects fallskyddssystem är kompatibelt med de flesta ställningsfabrikat. Våra produkter och lösningar med kopplingar, räckesnät och stolpar kan kombineras med ställning för att skapa säkerhet på både bomlag, valv, tillträde och tak. Kontakta SafetyRespect vid tekniska frågor. Räckeshållare kilkoppling Räckesnät Strap 0,6 m De flesta byggprojekt har behov av ställning i någon form. Vår lösning integrerar byggnadens temporära fallskydd med ställningens. Detta skapar en naturlig trygghet och igenkänning när samma system kan användas överallt.

32 32 TAK & FASADER TAK OCH FASADER Valet av fallskydd är kopplat till både lagar och regler som det aktuella projektet med de arbetsmoment som skall utföras. Vi har fallskyddslösningar för alla konstruktioner av tak. Ett exempel är SafetyRespect Flexsystem som är utvecklat för att kunna monteras i en mängd olika situationer. Flex Fasadfäste Stolpe 1,3 m Räckesnät 1,3 L, 1,95 L, 2,6 L FASADER För att skapa ett fritt arbetsplan vid fasader kan Flex Fasadfäste användas som infästning av fallskydd. Själva infästningen projekteras in vilket underlättar montaget av fallskydd. Under arbetet kan avstånd mellan fasad och fallskydd enkelt justeras.

33 TAK & FASADER 33 TAKFOT OCH GAVLAR Vid takfot kan Flex Takfotsfäste monteras som infästning av fallskydd. Infästningen ger ett fritt arbetsplan och avståndet mellan fasaden och fallskyddet kan justeras under arbetets gång. Fästet monteras med genomgående bult i takstolen och stödjer även mot fasaden eller takstolen. Vid gavlar kan Flex Gavelfäste monteras som infästning, vilket också ger ett fritt arbetsplan. Avståndet mellan fasaden och fallskyddet kan justeras under arbetets gång. Infästning kan ske i underlagstak. Flex Takfotsfäste Flex Takfotsfäste med mothåll Flex Gavelfäste Flex Hängbrygga Stolpe 1,3 m Räckesnät 1,3 L, 1,95 L, 2,6 L UNDERLAGSTAK OCH PLÅTTAK På underlagstak samt bandtäckning med dubbelfals kan Plåtfalsfästet användas som infästning av fallskydd. Fästet går att ställa i fyra lägen för taklutningar från 5 till 40. Plåtfalsfästet monteras så att falslåsen greppar under falsen. Plåten måste vara i gott skick och sitta fast mot underlaget. Plåtfalsfäste Stolpe 1,3 m Räckesnät 1,3 L, 1,95 L, 2,6 L På underlagstak monteras Plåtfalsfästet över takstolarna med erfoderlig träskruv.

34 34 TAK & FASADER Flex Hängbrygga Stolpe 1,3 m Räckesnät 1,3 L, 1,95 L, 2,6 L HÄNGBRYGGA VID FASADER OCH TAK Vid tak och fasadarbeten kan Flex Hängbrygga monteras för att skapa säkra arbetsplan. Systemet är både snabbare att montera och flexiblare än traditionella ställningar. Systemet är anpassaningsbart för de flesta situationer. Montage sker i huvudsak av SafetyRespect i samråd med kunden. Hängbryggan har typkontrollintyg som ställning av SP i lastklass 2 och 3 enligt AFS 1990:12.

35 TAK & FASADER 35

36 36 HALLBYGGNADER Räckesnät Alu 3 m Stolpe 2,0 Alu (rakt montage) Stolpe 2,5 Alu (rakt montage) Swingstolpe + stolpe 1,3 (takutskott) Svetsmutter (infästning stål) Ingjutningsgods (infästning betong) Formstag komplett Räckeshållare kilkoppling Rörskarv Dubbelkoppling vridbar Räckeshållare svängbar HALLBYGGNADER SafetyRespect Hallsystem är ett fallskydd utvecklat för platta tak och lågt lutande tak. Exempel är hallbyggnader för industri, sport och handel. Systemet har flera infästningsalternativ och klarar långa spännvidder mellan infästningspunkterna. Hallsystemet består av räckesnät i aluminium samt smarta komponenter som ger snabbt och säkert montage. Hallbyggnader som uppförs har en relativt kort byggprocess. Det är därför viktigt att det fallskydd som väljs är snabbt monterat, kan prefabriceras, är justerbart och ger ett fullgott skydd vid takarbeten under hela byggprocessen. Hallsystemet tar hänsyn till de olika arbetsmomenten som skall utföras och respektive yrkeskategori har fullgott fallskydd vid utförandet av sitt arbetsmoment. Systemet skapar en säker arbetsplats då montage av bärplåt, takisolering, tätskikt mm utförs. Väggpaneler och fasadelement kan monteras med fallskyddet på plats. Flexibiliteten i både höjd och sidled skapar lösningar som traditionellt fallskydd ej klarar av. Fallskyddet kan justeras/svängas vilket möjliggör montage av hängrännor eller liknande vid takfot. Räckesnäten i aluminium fästs på stolpar med räckeslåset och skarvas löpande med rörskarv eller koppling. Fallskyddet fästs på utsidan av pelarna. Svetsmuttrar levereras till tillverkaren av Stommen och svetsas på stålpelarna. Placering av svetsmuttrar projekteras i samråd med SafetyRespect. Med fallskyddet monterat på pelarna är arbetsytan helt fri för alla arbeten såsom att lägga bärplåt, isolera, lägga tätskikt etc. Igen åverkan behövs på färdiga ytor. Svetsmuttern täcks av plåten, pilastern, mellan fasadpanelerna, när dessa färdigställs.

37 HALLBYGGNADER 37 >100 INFÄSTNINGAR Hallsystemet har flera olika infästningsalternativ som passar för både ALT. stål, betong och limträ. Infästningen ALT. sker antingen mitt på eller på sidan av balk, mellan två närliggande pelare, direkt i träbalk eller med ingjutningshylsa. De avsedda fästena kan antingen bultas fast om de senare skall tas bort eller svetsas fast som permanenta fästen för framtida underhåll av tak och fasad. BETONG- OCH STÅLPELARE ALT. ALT. ALT. ALT. TRÄPELARE

38 38 HALLBYGGNADER Räckesnät Alu 3 m Svingstolpe + Stolpe 1,3 m Svetsmutter (infästning stål) Ingjutningsgods (infästning betong) Formstag komplett Räckeshållare kilkoppling Rörskarv Dubbelkoppling vridbar Räckeshållare svängbar HALLSYSTEM MED SVINGFÄSTE När det finns takutskott, utvändig takavvattning eller liknande kan ett justerbart fäste vara en lösning. Vi har flera möjligheter med olika lösningar till behovet att antingen justera räckesnäten eller svänga förbi ett takutskott. Räckesnät Alu 3 m Stolpe 1,3 m Svingfäste Stag Komplett 0,5 m / 1,0 m Infästning

39 HALLBYGGNADER 39 HALLSYSTEM MED RAKT MONTAGE Räckesnät Alu 3 m Räckeshållare Kilkoppling Stolpe 2,5 m Alu Stag Komplett 0,5 m / 1,0 m En vanligt förekommande byggmetod vid hallbyggnader är att väggelement går förbi taket och skapar en sarg, det skapar då en invändig takavvattning. Avseende fallskyddet så kan en lösning med rak stolpe som monteras på infästningen vara det bästa alternativet. Vi har flera olika stolplösningar för att möta stora spännvidder. Räckesnät Alu 3 m Stolpe 2,0 Alu Stolpe 2,5 Alu Svetsmutter (infästning stål) Ingjutningsgods (infästning betong) Formstag komplett Räckeshållare kilkoppling Rörskarv Dubbelkoppling vridbar Räckeshållare svängbar

40 40 NEDFALLANDE FÖREMÅL SKYDD FÖR NEDFALLANDE FÖREMÅL SafetyRespect Skyddsskärmsystem är ett komplement till vårat ordinarie fallskyddssystem och används för att fånga upp nedfallande material och föremål som kan innebära risk för skador på personer och objekt. Systemet monteras utan behov av lyftkran och är konstruerat för montering på bjälklag, ställning och vägg. Mer information finns i vår användarmanual. Skyddar personer, fasader och området närmast runt byggprojektet. Fångar och håller kvar nedfallande föremål. Skyddar allmänheten i t.ex. stadsmiljöer. Kan monteras i alla förekommande situationer på en byggarbetsplats, såsom bjälklag, ställning och vägg. Kan monteras direkt från arbetsytan utan att byggets kranar används. Kan enkelt flyttas och anpassas allt eftersom projektet fortlöper. Enkel att fälla in i vertikalt läge för att inte vara i vägen för kranar.

41 NEDFALLANDE FÖREMÅL 41 SKYDDSSKÄRM PÅ BJÄLKLAG SafetyRespect Skyddsskärmsystem för bjälklag är ett komplement till vårat ordinarie fallskyddssystem och används för att fånga upp nedfallande material och föremål (ej person), som kan innebära risk för skador på personer eller objekt. Detta systemet är anpassat för att monteras på bjälklag utan behov av lyftkran och med möjligheten att direkt integrera SafetyRespects ordinarie fallskyddssystem. Toppfäste Skärm Bottenstöd Skärm Alu.balk 1500 Alu.rör 6 m Nät Skyddsskärm 3x6 m Dubbelkoppling Svivlande Koppling Alu.rör 4 m Platta 140x140

42 42 NEDFALLANDE FÖREMÅL Alu.balk 1500 Nät Skyddsskärm 3x6 m Platta 140x140 Alu.rör 6 m Alu.rör 4 m Vinkelkoppling Skärm Flex Vinkelnyckel SKYDDSSKÄRM PÅ VÄGG SafetyRespect Skyddsskärmsystem för vägg är ett komplement till vårat ordinarie fallskyddssystem och används för att fånga upp nedfallande material och föremål (ej person), som kan innebära risk för skador på personer eller objekt. Detta systemet är anpassat för att monteras på en vertikal yta utan behov av lyftkran och med ordinarie fallskydd monterat fristående på arbetsytan.

43 NEDFALLANDE FÖREMÅL 43 SKYDDSSKÄRM PÅ STÄLLNING SafetyRespect Skyddsskärmsystem för ställning är ett komplement till vårat ordinarie fallskyddssystem och används för att fånga upp nedfallande material och föremål (ej person), som kan innebära risk för skador på personer eller objekt. Detta systemet är anpassat för att monteras på de flesta förekommande ställningsfabrikat utan behov av lyftkran och med möjligheten att direkt integrera SafetyRespects ordinarie fallskyddssystem. Beakta de ökade belastningarna på ställningskonstruktionen. Nät Skyddsskärm 3x6 m Alu.rör 6 m Dubbelkoppling Dubbelkoppling Vridbar

44 44 NEDFALLANDE FÖREMÅL Skyddsnät 3x6 m Skyddsnät 8x10 m Skyddsnät 8x12 m Skyddsnät 10x12 m Grippa 22 mm Grippa 50 mm PERSONUPPFÅNGANDE FALLSKYDDSNÄT Fallskyddsnät finns i olika storlekar och varianter som både är person- och materialuppfångande. Infästning sker med rep eller med en så kallad Grippa i t.ex. takstolskonstruktion. Fallskyddsnät ger både flexibilitet och säkerhet vilket leder till ökad effektivitet vid arbete på höjd. Lämpligt utformat utgör skyddsnätet att även fallande föremål så som skräp, verktyg, byggdetaljer, utrustning etc. fångas upp. Skyddsnät minskar också känslan av hög höjd vilket innebär att eventuell höjdrädsla minskar hos byggarbetare. Detta skapar trygghet med ökad effektivitet som följd.

45 INFÄSTNINGAR 45 INFÄSTNINGAR BETONGSKRUV 10 x 95 mm med fläns. Art.nr x 75 mm med fläns. Art.nr x 100 mm med fläns. Art.nr DUBBELGÄNGAD M16 M16 Art.nr SLAGANKARE M16 M16 Art.nr Borrdiameter 20 mm. Borrdjup 75 mm. TRÄSKRUV WFD WFD 12 x 100 mm. Art.nr WFD 12 x 120 mm. Art.nr Finns i flera längder. Kräver ingen förborrning. Nyckelvidd 17 mm. Torx T40.

46 46 TRANSPORT & FÖRVARING Lådhäck Näthäck 2,6 L Näthäck Vertikal Stolphäck TRANSPORT OCH FÖRVARING Det är viktigt att logistiken på en byggarbetsplats fungerar och att fallskyddet finns lätt tillgängligt där det behövs. Våra produkter levereras i stapelbara häckar som minimerar ytbehovet. Häckarna kan lyftas med både truck eller kran, lyftanvisningar finns att tillgå.

47 TRANSPORT & FÖRVARING 47 STOLPHÄCK Art.nr Maxlast 800 kg. Mått L 900 mm, B 780 mm, H 650. NÄTHÄCK 2,6 L Art.nr Maxlast 800 kg. Mått L 2700 mm, B 1245 mm, H 840 mm. LÅDHÄCK Art.nr Maxlast 800 kg. Mått L 900 mm, B 780 mm, H 650. NÄTHÄCK VERTIKAL Art.nr Maxlast 800 kg. Mått L 900 mm, B 780 mm, H 1538 mm.

48 48 PRODUKTÖVERSIKT STANDARDSYSTEM BULTFOT Art.nr Integrerat stolplås. Flera bultalternativ. Varmgalvaniserad. Monteras med cc upp till 2,4 m. Vikt 1,0 kg. Levereras 150 st. i stapelbar lådhäck. STOLPE 1,3 M Art.nr Dubbla integrerade räckeslås. Integrerat stolplås. Varmgalvaniserad. Vikt 3,6 kg. Monteras med cc upp till 2,4 m. Levereras 100 st. i stapelbar häck. RÄCKESNÄT 1,3 L Art.nr Enkelt höj och sänkbar på stolparna. Förzinkad och pulverlackad. Stabil ramkonstruktion. Integrerad fotlist 260 mm. Vikt 10,8 kg. Lev. 70 st. i stapelbar häck. STOLPE 2,0 M ALU Art.nr Alurör 48,3 x 4,0 mm. Integrerat stolplås. Vikt 3,2 kg. Lev. 100 st. i stapelbar häck. RÄCKESNÄT 1,95 L Art.nr Enkelt höj och sänkbar på stolparna. Förzinkad och pulverlackad. Stabil ramkonstruktion. Integrerad fotlist 260 mm. Vikt 15,1 kg. Levereras 46 st. i stapelbar häck. RÄCKESNÄT 2,6 L Art.nr Enkelt höj och sänkbar på stolparna. Förzinkad och pulverlackad. Stabil ramkonstruktion. Integrerad fotlist 260 mm. Vikt 19,7 kg. Levereras. 35 st. i stapelbar häck. RÄCKESLEDARE JUSTERBARA Art.nr , , ,5-2,5 m, 0,9-1,5 m, 0,58-0,78 m. För trappor, schackt & öppningar. Enkelt justerbara. Svivlande fästen. Varmgalvaniserade. Levereras i stapelbar häck. Vikter: 3,0 kg, 4,9 kg, 8,0 kg. TVING 300 Art.nr Spännvidd mm Vertikal el. horisontal montering Levereras med flyttbar stolphållare. Flertal montagemöjligheter. Varmgalvaniserad. Vikt 5,4 kg. Levereras 50 st. i stapelbar lådhäck. TVING 550 Art.nr Spännvidd mm. Flera montagealternativ. Roterbar 360 och vändbar. Klarar alla trappvinklar. Varmgalvaniserad. Vikt 7,8 kg. STÅLBALKSTVING Art.nr Greppar alla stålbalkar och pelare med flänsar upp till 300 mm. Integrerad Stolphållare. Robust och tålig gänga. Varmgalvaniserad. Vikt 6,3 kg.

49 PRODUKTÖVERSIKT 49 STANDARDSYSTEM BALKFÄSTE ALU PRIMÄR Art.nr SEKUNDÄR Art.nr Används på aluminumbalkar i formsystem vid platsgjutna valv. Integrerat stolplås. Varmgalvaniserad. Snabb skruvlåsning. Levereras i stapelbar häck. Vikt 3,0 kg, 2,3 kg. BALKFÄSTE TRÄ PRIMÄR Art.nr SEKUNDÄR Art.nr Används på träbalkar i formsystem vid platsgjutna valv. Integrerat stolplås. Varmgalvaniserad. Snabb skruvlåsning. Vikt 4,0 kg, 2,3 kg. KONSOLFÄSTE Art.nr Infästning på valvkant skapar fri arbetsyta Flertal montagealternativ Justerbart eller fast läge. Monteras med Bultfot. Monteras med cc upp till 2,4 m. Varmgalvaniserad. Vikt 1,4 kg. PLATÅKONSOL KONSOLFÄSTE Art.nr KONSOLTAPP Art.nr Fäste som skapar plan vid öppningar och schakt. Monteras med konsoltapp. Maxlast 1000 kg/konsol. Vikt 1,4 kg. VERTIKALFÄSTE Art.nr Passar på ord. balkonginfästning M10 Cc 100 mm. Två montagealternativ. Monteras med cc upp till 2,4 m. Varmgalvaniserad. Vikt 1,4 kg. BALKONGFÄSTE Art.nr Passar på ord. balkonginfästning. M10 c/c mm. Monteras med cc upp till 2,4 m. Varmgalvaniserad. Vikt 1,3 kg. BALKONGFÄSTE 10 GR Art.nr Lutande fäste, underlättar montage av utfackningsvägg. PLÅTFALSFÄSTE Art.nr Monteras på plåt, bandtäckning. Snabb montering. Klarar olika takvinklar Skadar inte plåten. Varmgalvaniserad. Vikt 2,6 kg. FOTRÄNNEFÄSTE Art.nr Monteras tillsammans med en träregel i fotrännan. Integrerat stolplås. Varmgalvaiserad. Vikt 6,8 kg. VÄGGFÄSTE Art. nr För infästning av räckesnät alt. räckesledare, ex. väggöppningar, fönsteröppningar med låg bröstning, hissöppningar m.m. Varmgalvaniserad. Vikt 0,7 kg. RÄCKESHÅLLARE 360 Art.nr Används i hörn för att eliminera dubbla infästningar eller stolpar. Möjliggör räckesnät trots radie. Mått ca 113 x 85 mm. Förzinkad. Vikt: 0,4 kg.

50 50 PRODUKTÖVERSIKT STANDARDSYSTEM INGJUTNINGSHYLSA Art.nr GJUTSKYDD Art.nr Stålhylsa med integrearat stolplås för ingjutning i prefabkonstruktioner, t.ex. plattbärlag, filigranbjälklag m.m. Placeras på bottenarmeringen. SVETSHYLSA Art.nr För insvetsning i stålkonstruktioner. Finns med och utan botten. Integrerat stolplås. Obehandlad. Standardhöjd 150 mm. AVSTÄNGARFÄSTE Art.nr Monteras på avstängarplåten på plattbärlag. Monteras på vertikal yta och lämnar arbetsplanet fritt. Snabbt montage med nyckelhål. Integrerat stolplås. Varmgalvaiserad. Vikt 1,5 kg. Levereras 200 st i stapelbar häck. PLATTBÄRLAGSKANT- FÄSTE Art.nr Monteras på insidan av avstängarplåten på prefabricerade plattbärlag. M12 c:c 120 mm. VÄGGTOPPSHYLSA Art.nr För ingjutning i prefabricerade betongväggar och skapar infästning av fallskyddet i ytterkant av valv. Längd 450 mm. Integrerat stolplås. Levereras med täcklock i plast. Vikt 1,8 kg. INGJUTNINGSHYLSA MED ARMERING 400 MM Art.nr För platsgjuten byggkonstruktion. Integrerat stolplås. Längd armering 400 mm. Levereras med täcklock i plast. RÄCKESHÅLLARE KILKOPPLING Enkel Art.nr Dubbel Art.nr Används på stolpe el. ställningsspira (48,3 mm) för infästning av räckesnät eller räckesledare. Integrerat räckeslås. Förzinkad. Vikt: 1,1 kg, 1,7 kg. Utvecklingen drivs framåt av teknisk support till våra kunder samt genom innovation av nya fallskyddsprodukter och system.

51 PRODUKTÖVERSIKT 51 FLEXSYSTEM FLEX GAVELFÄSTE Art.nr Justerbart fäste. Konfigureras efter behov. Robust och tåligt. Galvaniserade komponenter. Vikt från 5,1 kg. FLEX FASADFÄSTE Art.nr Justerbart mm från fasad. Nyckelhålsfäste. Monteras med c/c upp till 2,4 m. Varmgalvaniserad. Vikt 6,8 kg. FLEX TAKFOTSFÄSTE Art.nr Justerbart fäste. Konfigureras efter behov. Robust och tåligt. Galvaniserade komponenter. Vikt från 5,1 kg. FLEX TAKFOTSFÄSTE MED MOTHÅLL Art.nr Justerbart fäste. Konfigureras efter behov. Robust och tåligt. Galvaniserade komponenter. Vikt från 5,1 kg. FLEX HÄNGBRYGGA Art.nr Flexibelt montage på vägg, bjälklag eller takstol. Används med gångplåt + räckesnät. Justerbart efter behov. Galvaniserade komponenter. Lastklass 2 och 3. Vikt konsol från 12 kg. FLEX BALK Flex balk 600. Art.nr Flex balk Art.nr Flex balk Art.nr FLEX STOLPFÄSTE Art.nr Används vid montage av Flexsystem. FLEX NYCKELHÅLSSTÖD Art.nr Används vid montage av Flexsystem. FLEX GÅNGPLÅT Art.nr FLEX GÅNGPLÅT HÖRN HÖGER (grön) Art.nr FLEX GÅNGPLÅT HÖRN VÄNSTER (röd) Art.nr ÄNDSKYDD GÅNGPLÅT Art.nr Används vid montage av Flex Hängbrygga. FLEX VINKELPLÅT Art.nr Används vid montage av Flexsystem. FLEX VINKELPLÅT HÖRN Art.nr Används vid montage av Flexsystem.

52 52 PRODUKTÖVERSIKT HALLSYSTEM RÄCKESNÄT ALU 3 M Art.nr Enkelt höj och sänkbar på stolparna. Stabil ramkonstruktion i 48,3 mm aluminiumrör. Integrerad fotlist 225 mm. Vikt 17,2 kg. Lev. 14 st. i stapelbar häck. SVINGFÄSTE Art.nr Används till infästning av Hallsystem för att kunna justera fallskyddets position. STAG 20 KOMPLETT 0,5 m Art.nr ,0 m Art.nr Används till infästning av Hallsystem. STAG 20 0,5 m Art.nr ,0 m Art.nr Ingår i Stag 20 Komplett och används till infästning av Hallsystem. RÖRSKARV Art.nr Används till att skarva Räckesnät Alu 3 m. SVETSMUTTER 20 Art.nr Platta mitten 140x140. Art.nr Platta sida 140x140. Art.nr Används till infästning av Hallsystem. VINGMUTTER 20 Art.nr Ingår i Stag 20 Komplett som används till infästning av Hallsystem. KOPPLING MED HÄNGVINKEL Art.nr Ingår i Stag 20 Komplett som till infästning av Hallsystem. Passar SafetyRespects olika stolpar och alu.rör. samt de flesta vanligt förekommande ställningsfabrikaten. STOPPRING Art.nr Används för att positionera Svingfästet. LÅSHYLSA 20 Art.nr Ingår i Stag 20 Komplett som används till infästning av Hallsystem.

53 SKYDDSKÄRM SKYDDSSKÄRMSYSTEM SKYDDSKÄRM SKYDDSKÄRM BJÄLKLAG Art.nr Monteras på bjälklag med möjligheten att direkt integrera SafetyRespect ordinarie fallskyddssystem. PRODUKTÖVERSIKT 53 SKYDDSKÄRM STÄLLNING Art.nr Kan monteras på de flesta förekommande ställningsfabrikat. BJÄLKLAG STÄLLNING FASAD BJÄLKLAG STÄLLNING FASAD SKYDDSKÄRM VÄGG Art.nr NÄT SKYDDSKÄRM 3X6 M Art.nr Monteras på en vertikal yta med ordinarie fallskydd monterat fristående på arbetsytan. FASAD BOTTENSTÖD SKÄRM Art.nr Används till infästning av Skyddsskärm på bjälklag. TOPPFÄSTE SKÄRM Art.nr Används till infästning av Skyddsskärm på bjälklag. ALU.BALK 1500 Art.nr Används till infästning av Skyddsskärm. VINKELNYCKEL Art.nr Används till infästning av Skyddsskärm på bjälklag. PLATTA 140X140 Art.nr Används till infästning av Skyddsskärm på bjälklag. Det är lättare att fokusera på uppgiften! Detta ökar arbetsprestationen vilket ger bättre totalekonomi

54 54 PRODUKTÖVERSIKT ÖVRIGA DUBBELKOPPLING VRIDBAR (KIL) Art.nr Monteras enkelt utan verktyg. Passar SafetyRespects olika stolpar och alu.rör. samt de flesta vanligt förekommande ställningsfabrikaten. DUBBELKOPPLING FAST (KIL) Art.nr Monteras enkelt utan verktyg. Passar SafetyRespects olika stolpar och alu.rör. samt de flesta vanligt förekommande ställningsfabrikaten. DUBBELKOPPLING VRIDBAR (SKRUV) Art.nr Används bl.a. när Räckesnät Alu 3 m ska skarvas överlappande. Passar SafetyRespects olika stolpar och alu.rör. samt de flesta vanligt förekommande ställningsfabrikaten. DUBBELKOPPLING FAST (SKRUV) Art.nr Monteras bl.a. på Stolpe/rör som infästning av Räckesnät Alu 3 m eller Alu rör. Passar SafetyRespects olika stolpar och alu.rör. samt de flesta vanligt förekommande ställningsfabrikaten. VINKELKOPPLING SKÄRM Art.nr Används vid montering av Skyddsskärm på vägg. Passar SafetyRespects olika stolpar och alu.rör. samt de flesta vanligt förekommande ställningsfabrikaten. KOPPLING Art.nr Ena änden passar SafetyRespects olika stolpar och alu.rör. samt de flesta vanligt förekommande ställningsfabrikaten. Andra änden passar Flex Balk 50 mm samt Alu Balk 50 mm. ALU.RÖR 6 m. Art.nr m. Art.nr m. Art.nr FALLSKYDDSNÄT MJUKT 10 x 12 m. Art.nr x 12 m. Art.nr x 10 m. Art.nr Kan användas som komplement till våra fallskyddssystem. Fallskydd från SafetyRespect minskar antalet fallolyckor och sänker företagets kostnader för arbetsskador
