1 IlA rffj?ö SJ'J?ÖJlJlA/? 1994: 15 Handling rörande antikvarisk kontroll för byggnader vid Haverö strömmar Haverö socken Ange kommun REFERENSEXEMPLAR

2 HA VERÖ STRÖMMAR Dnr: Kommun: Ånge Socken: Haverö Fastighet: Haverö strömmar Strömnäset Objektets art: Dammar vattenkvarn och mjölnarebostad med jordkällare. Bilagor: Byggnadsuppmä01ingar och fotoprotokoll. Handling rörande antikvarisk kontroll för byggnader vid Haverö strömmar Haverö socken Ångekommun Länsmuseets uppdragsverksamhet Byggnadsvård Härnösand November 1994 Seth Jansson

3 Innehållsförteckning Beskrivning sid 3 Dammarna sid 3 Kvarnhuset sid 3 Mjölnarebostaden sid 7 Fotoprotokoll sid 9 Ritningar kvarnhuset sid 17 Ritningar mjölnarebostaden sid 19 Ekonomiska kartan sid 20

4 HA VERÖ STRÖMMAR Beskrivning I?OO-talets statliga intresse för den nya exportprodukten sågat virke resulterade i att strömrensningar av de olika älvfårorna kom till stand genom landshövdingarnas försorg vid 1800-talets början. Det utfardades reglementen för flottningsverksamheten. Ambitionen var att kunna transportera buntat virke från de olika socknarna ned till botten-havskusten. Vid Haverö strömmar har älven en fallhöjd på 5 meter ned till sjön Medingen. Här har älven tre flöden. Det är Kvisselbäcken Norrströmmen och Sörströmmen. Här finns regleringsdammarna kvar som minner om flottningsepoken. Den norra danunen är den äldsta med dammluckor från seklets början. Dammluckorna regleras för hand och är intressanta ur teknik- och industrihistorisk synpunkt. Området är naturskönt och består i huvudsak av två öar som avdelas av Kvisselbäcken Norrströmmen och Sörströmmen. På öarna dominerar barrskogen och intill strömmarna växer sly. Inom området har också pågått ett intensivt fiske. I Sörströmmen fmns resterna av ett fiskehus från sekelskiftet. Intill dammen finns också en kvarn. Kvarnbyggnaden uppfördes år 1854 och var i funktion till Strax ovanför kvarnen på Strömnäset ligger mjölnarbostaden. En parstuga uppförd i en våning med en fasad i friliggande rödmålat timmer. Inom området ffins också lämningar efter en ålderdomligt fångstteknik nämligen fångstgropar. 3

5 Dammarna Kvisselbäcken Norrströmmens och Sörströmmens dammanläggningar har blivit reparerade och till stora delar utbytta. Kvisselbäcksdammen är utbytt mot en damm i stål och betong där också en vägbana finns för att underlätta transporter för service och underhåll av dammarna. Norrströmmens dammanläggning är bortriven och är på väg att ersättas med dito i betong och stål. Haverön har inte påverkats av dessa åtgärder. I Sörströmmen har dammen och de timrade stenkistorna ersatts med nya i samma utförande. Här har också spettluckstraditionen behållits. Kvarnhuset Strax öster om dammen i Sörströmmen finns ett kvarnhus med interiören helt intakt. Byggnaden med tillhörande timmerkistor har renoverats med hjälp av arbetsmarknadspolitiska åtgärder. För själva arbetsinsatsen ansvarar länsstyrelsens projektkontor i Härnösand i sarnarbete med skogsvårdsstyrelsen. För de antikvariska åtgärderna ansvarar länsantikvarien och Länsmuseet Västernorrland. Byggnadskroppen höjdes med hjälp av domkrafter vid byte av stockvarv. Foto. Länsmuseets arkiv. Exteriören Byggnaden är uppförd i två våningar av liggande timmer med intill 17 stockvarv efter långsidorna och intill 28 stockvarv vid gavlarna. Grunden är av tuktad sten och natursten. Byggnaden har tio sexdelade mittpostfönster och lunettfönster vid gavelspetsarna. Fönsterluckor av stående och liggande brädor täcker fönsteröppningarna. Sadeltaket är täckt med obehandlat spån. Timmerstommen är förstärkt med resta stockar som är applicerade mot fasaden med jämbult. Byggnadens norra sida är tiu två tredjedelar uppförd i liggande timmer. Den nedre delen som 4

6 utgör en tredjedel av fasaden och skyddar de två skovelhjulen består av resta stockar som däremellan är täckta med stående slät panel. Interiören Byggnadens interiör är till stor del intakt med dubbla kvarnstenar och tillhörande lådor. I nedre plan finns drivmaskineri med två vattenhjul och transmission. Kvarnhjulen drivs av två vertikala stålaxlar som i sin tur drivs av vattenhjulen genom axlar och kugghjul av trä och stål. Maskineriet har med all tydlighet moderniserats vid seklets början. På övre plan finns kvarnstenarna samt ett rensningsmaskineri. Här finns också ett kontorsutrymme intill byggnadens östra sida. Stenkistor Kvarnhuset ligger skyddat mot norr och väster av timrade stenkistor som också utgör damm för vatteninloppet till maskineriet och vattenhjulen. Trätapparna som saknades eller var skadade ersattes med nytillverkade i samma teknik. Foto. Länsmuseets arkiv. Åtgärder K varnhuset har renoverats i olika etapper. Ett flertal stockvarv har ersatts med nya stockar. Byggnadskroppen har också riktats och kompletterats med grundsten. Vid renoveringsarbetets början saknades också fönsterluckor och fönster som idag har ersatts med motsvarande nytillverkade. De båda vattenhjulen var kraftigt skadade och angripna av röta. Vattenhjulen har ersatts av nytillverkade kopior. Axlarna är renoverade och ligger i sina originallager. Trätappama i transmissionens kugghjul har ersatts med nya. Träramen som håller transmissionsmaskineriet har ställvis åtgärdats och justeringar har gjorts i sidled 5

7 för att fä maskineriet i ftmktion. Utskov och vattemännan ner till vattenhjulen är helt nytillverkade liksom spettluckor och de timrade stenkistorna. Kommentar Renoveringsåtgärdema av kvarnhuset har utförts på ett ur antikvarisk synpunkt tillfredsställande sätt. Här har man använt traditionella metoder och material. Man har också återskapat miljön runt kvarnhuset med lastbrygga darmnar och timrade stenkistor. Vattenhjulen och axlarna var kraftigt skadade och har ersatts med nytillverkade i samma teknik. Foto. Länsmuseets arkiv. K varnhuset har liksom tidigare fått en taktäckning av spån. Byggttadens fönsteröppningar är rekonstruerade. Här har man satt in sexdelade mittpostfönster. Vid sista besiktningstillfaliet saknade fönsterluckorna gångjärn. Luckorna var anbringade mot fasaden med kraftiga och smidda järnspikar. Luckorna bör fastas med gångjärn för att fungera som skydd för fönsterglas och bågar. 6

8 Mjölnarebostaden Byggnaden är belägen ca femtio meter söder om kvamhuset. Till byggnaden hör också en välbyggd jordkällare som ligger i sluttningen ner mot kvarnen. Exteriören Byggnaden som är en parstuga är uppförd i en våning med vindsutrymme och i liggande timmer. Fasaden kännetecknas av friliggande ocb rödhirgat timmer med vita knutlådor och andra vita detaljer såsom dörr och fönsterfoder. Byggnadskroppen vilar på en grund av huggen och tuktad sten. Sadeltaket är täckt med galvaniserad pannplåt. Fem stycken sexdelade mittpostfönster med vita detaljer och luckor rums fördelade på fasaderna. På de båda gavelspetsarna finns lunenfönster med sex lufter. På fasadens framsida vid takfoten finns tre smala takfotsfönster indelade i sju lufter. Dörren till huvudingången är en spegelförsedd pardörr. Förstukvisten omgärdas av ett enkelt och krysslagt spjälstaket. Mjölnarebosladen. FOlO från norr. Länsmuseets arkiv. Interiören Byggnadens planlösning är intakt och beslår av kök rum försruga och införkammare. En viss modernisering har skett under senare år. Taklisterna i köket och i rummet skvallrar om detta. Köksinredningen torde vara insatt under talet. I köket finns också en vitkalkad öppen spis. Golven består av breda plankor liggande på åsar. 7

9 Åtgärder Byggnadskroppen har sjunkit något mot söder. Denna skada har avhjälpts genom att byggnaden har riktats och vid behov har syllstockar och stockvarv reparerats eller ersatts med nya. Golvåsarna har riktats och golven har återinlagts. Kommentar Vid besiktningstilwillet var inte den gamla köksinredningen insatt. En mer genuin och för byggnaden anpassad köksinredning bör installeras. I övrigt är åtgärderna utförda med varsamhet och följer kulturmiljövårdens intentioner. 8

10 FOTOPROTOKOLL Bild nr l: Interiör frän kvarnstenslådan med drivaxeln synlig. Bild nr 2: De dubbla kvarnstenslådorna med en upphissad sten i fonden. Bild nr 3: Kvarnsten med drivaxel. Bild nr 4: Dubbelexponering (utgår) Bild nr 5: K vamhuset med nykonstruerad ramp. Bild nr 6: Axeln till ett av vattenhjulen kilas Bild nr 7: Axeln till ett av vattenhjulen kilas Bild nr 8: Nya kuggdrev av trä har satts in i transmissionen. Bild nr 9: Nya kuggdrev av trä har satts in i transmissionen. Bild nr 10: Utgår. Bild nr Il : Utskovet är täckt av plast. Bild nr 12: Detalj av byggnadens östra fasad. Bild nr 13: Nykonstruerad ramp. Bild nr 14: Nytillverkade vattenhjul är på plats. Bild nr 15:Nytillverkade vattenhjul är på plats. 9

11

12 FOTOPROTOKOLL Bild nr l: K vamen med ramp. Bild nr 2: Östra fasaden. Bild nr 3: Rekonstruerat utskov med vattenhjul i fonden. Bild nr 4: Nykonstruerad stenkista mot natt. Bild nr 5: Utskov och vattenhjul. Bild nr 6: Östra fasaden. Detaljbild. Bild nr 7: Tre nyinsatta timmervarv. Östra fasaden. Bild nr 8: Mjölnarebostaden. Bild nr 9: Kvarnen. Vy från väster. Bild nr 10: Kvarnen: Vy från nordväst. Bild nr 11: Nykonstruerade timmerkistor vid södra dammen. Bild nr 12: Kvarnhuset. Detaljer i transmissionen. Bild nr 13: Kvamhuset. Detaljer i transmissioneh. Bild nr 14: Kvamhuset. Detaljer i transmissionen. Bild nr 15: Kvamhuset. Detaljer i transmissionen. 11

13

14 FOTOPROTOKOLL Bild nr l: Kvarnen under restaurering. Foto från väster Bild nr 2: Kvarnen under restaurering. Foto från väster Bild nr 3: Dumpmassor vid ledarmen mot dammen i Sörslrömmen. Bild nr 5: Rarnpen förankras mot fasaden. Bild nr 6: Nytillverkade dörrar med beslag. Nedre ingången. Bild nr 7: Reglerluckor och utrustning till vattenhjulen i kvarnen. 13

15

16 FOTOPROTOKOLL Bild nr 2: Yttre fasad med stenkista vid kvarnhuset. Bild nr 7: Stenlager till drivaxel Bild nr 8: Kuggdrev med träkuggar till drivaxel. Bild nr 9: Drivaxel med vattenhjul. Bild nr 10: Modemare lagersäte. Bild nr 11 : Drivaxel i förgrunden. Vattenhjul i fonden. Bild nr 12: Kvarnhus med inlastningsramp. Bild nr 13: K varnhus. Foto frän väster. Bild nr 14: Damm vid Sörströmmen. Bild nr 15: Kvarnhuset vid strömfåran. 15

17

18 ::/' / /::;4 '/ ::.. -::;2 --;/ /- '-:.-.. 'l "-':~ /0 ~-...:::: / ~--:::: h -~. ". ~.. r... I ~. I' * t- e- I- -. i- i--!! I I I IJ II f I' I' I ' f I ( f I) Il/l~l l f tfl i- j' I- -.;- _. l- ~~~.+... '"'» 0% I I-...'jl....;~;; i- - '~~'-!;;.~.! " M S-"" i'~;""':.ili I-.. i- I -" T 0 0/ "* "': '" I- - :. ~ t..- i +..; '). )r ~ ~.. -.:- ~:J $;l' ::.~ ' j- I I I I I I I I.... r l I I ' I lnr I..: ~ -. ' ;. ;c " /..:.... ~ '.:.: -.i M r "." ' - f- l- I I I II ~ I "" ~ ;e.. K vamhuset: Södra och östra fasaden. - " c "-."0 V Södra fasaden med sprängskiss av transmissionen. Uppmätningsritning Skala l :SO.'~. ".:!'" Seth Jansson I = -.." - -. r..;. I > ~. =«

19 \ -- I ---- " I " I I \ I l ) \ I / ""--- " Kvarnhuset: Andra våningen. Transmission. Uppmätningsritning och planritning. Skala 1:50 Seth Jansson 18

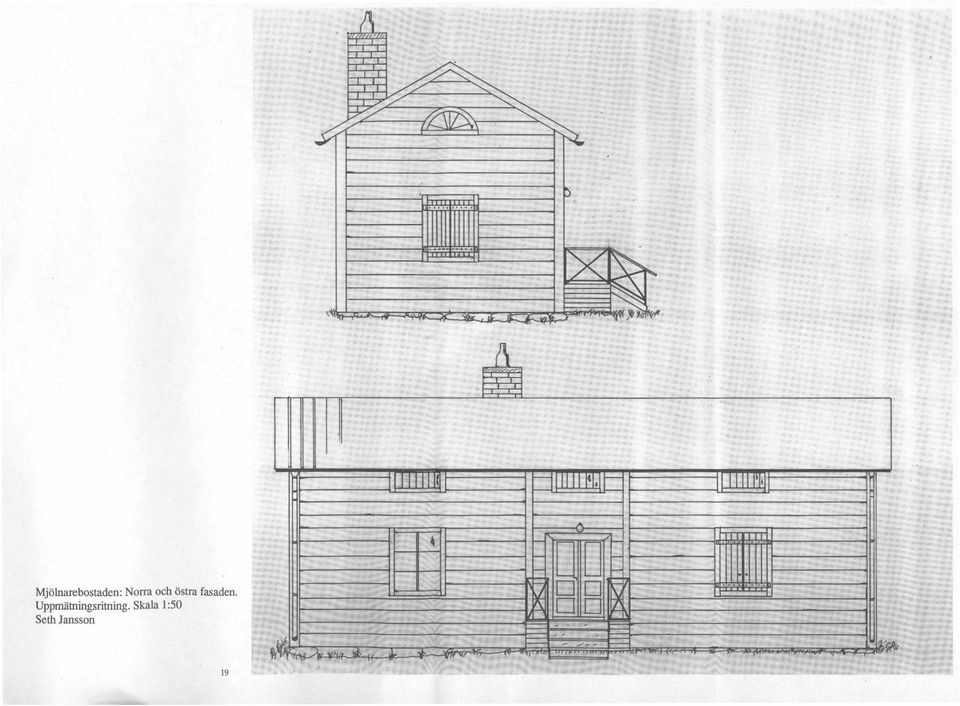

20 ... ".-.!\.c. o.!." o : 0-. ~ ~ '~" o c r-1i1111"ft1 L Mjölnarebostaden: Norra och östra fasaden Uppmätningsritning Skala 1:50 Seth Jansson c:.... '.....: " "" - - _T l A ' " ~ I- ~.'!.. l- I-...'. l- I- '.. '= ~mu.. oc h ~ '.::.::. " ~= "- : c' c. :h._.. _ ~ ~. 19

21 J1Io... -\ o '- -. o FAngslg cj/sse/ ön V-L 5:6 t o_o ~.." " römna bön I I. '/ /' If /. ka kartan EkonolDlS
