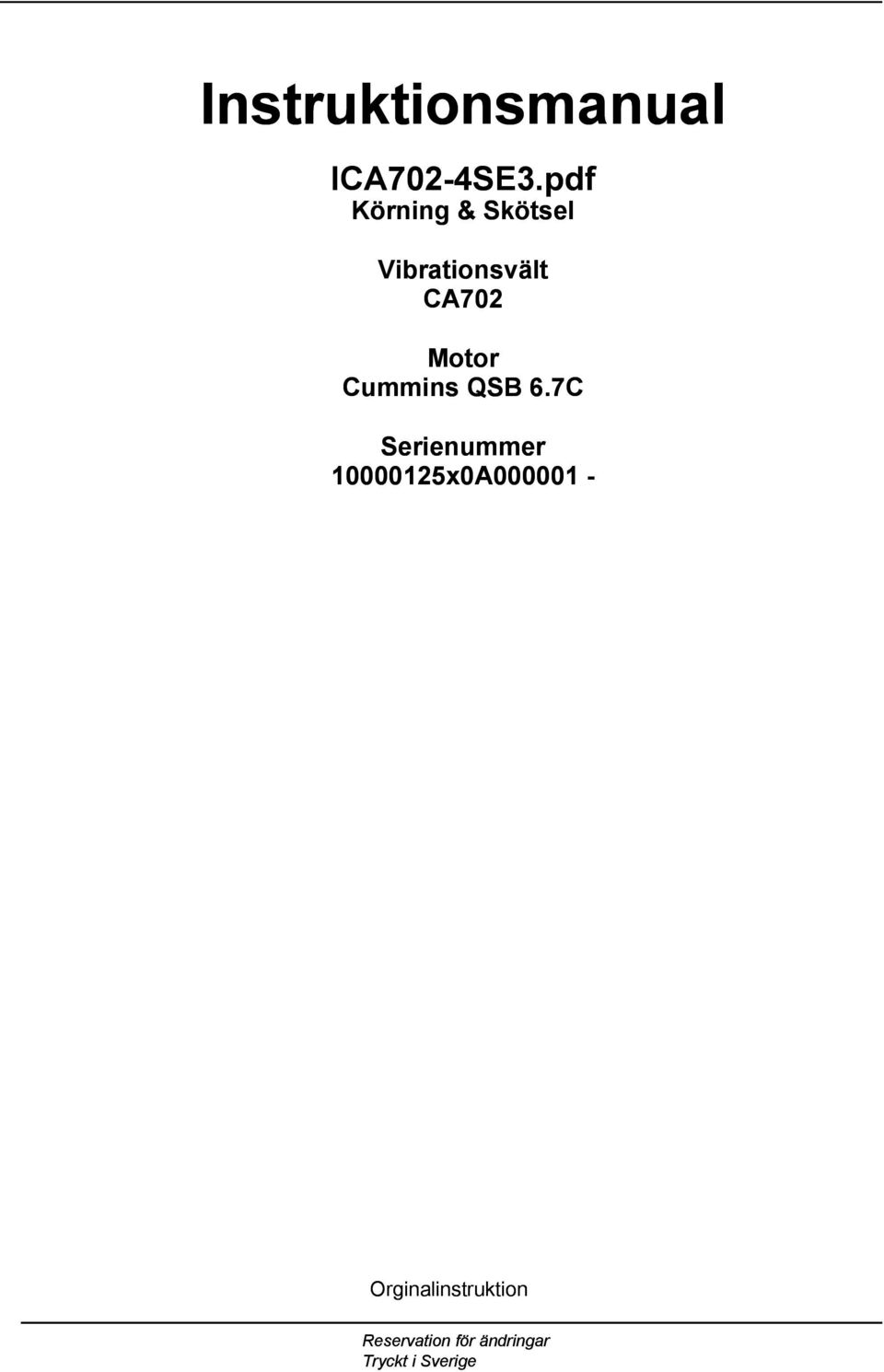

1 Instruktionsmanual ICA702-4SE3.pdf Körning & Skötsel Vibrationsvält CA702 Motor Cummins QSB 6.7C Serienummer x0A Orginalinstruktion Reservation för ändringar Tryckt i Sverige

2

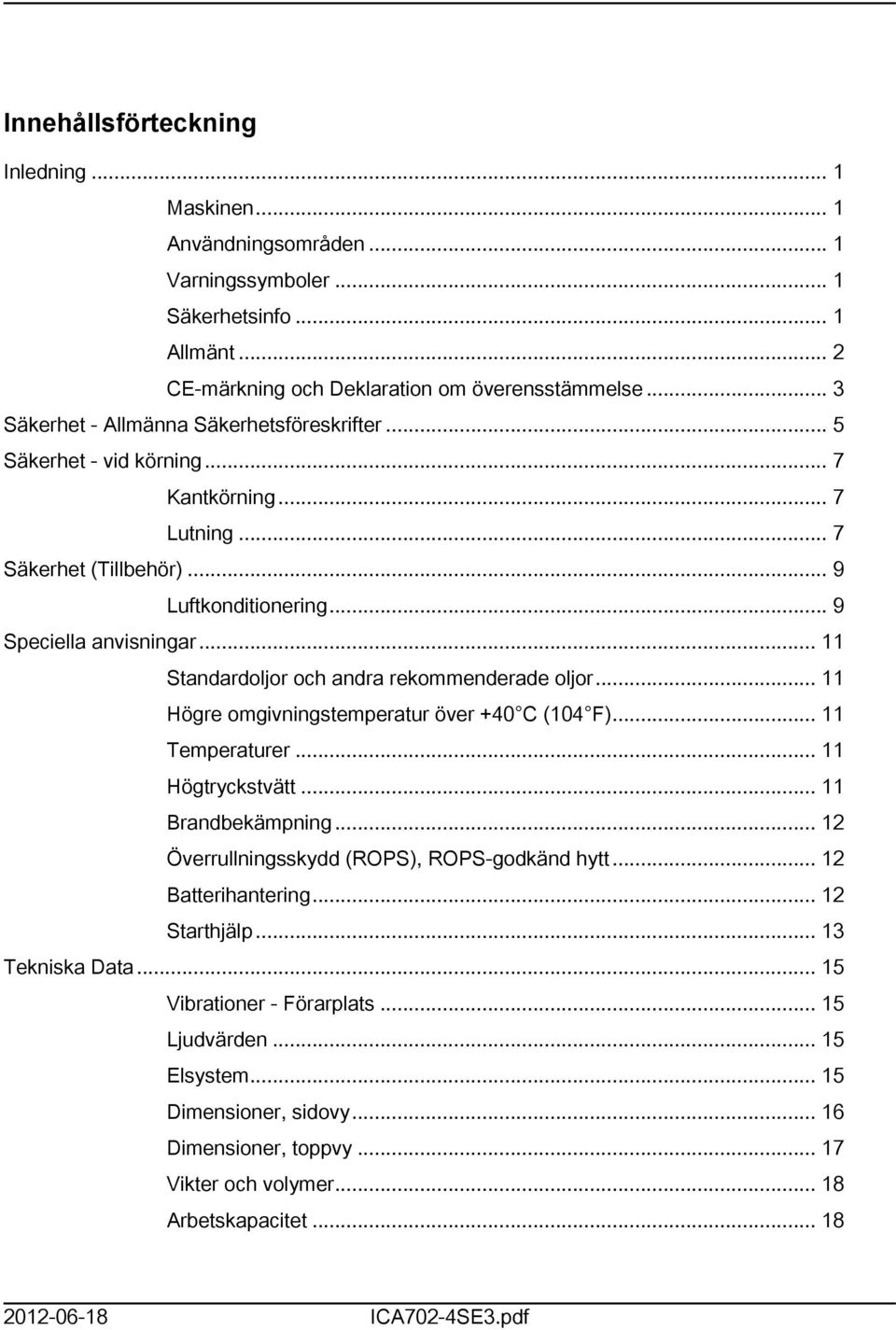

3 Innehållsförteckning Inledning... Maskinen... Användningsområden... Varningssymboler... Säkerhetsinfo... Allmänt... 2 CE-märkning och Deklaration om överensstämmelse... 3 Säkerhet - Allmänna Säkerhetsföreskrifter... 5 Säkerhet - vid körning... 7 Kantkörning... 7 Lutning... 7 Säkerhet (Tillbehör)... 9 Luftkonditionering... 9 Speciella anvisningar... Standardoljor och andra rekommenderade oljor... Högre omgivningstemperatur över +40 C (04 F)... Temperaturer... Högtryckstvätt... Brandbekämpning... 2 Överrullningsskydd (ROPS), ROPS-godkänd hytt... 2 Batterihantering... 2 Starthjälp... 3 Tekniska Data... 5 Vibrationer - Förarplats... 5 Ljudvärden... 5 Elsystem... 5 Dimensioner, sidovy... 6 Dimensioner, toppvy... 7 Vikter och volymer... 8 Arbetskapacitet ICA702-4SE3.pdf

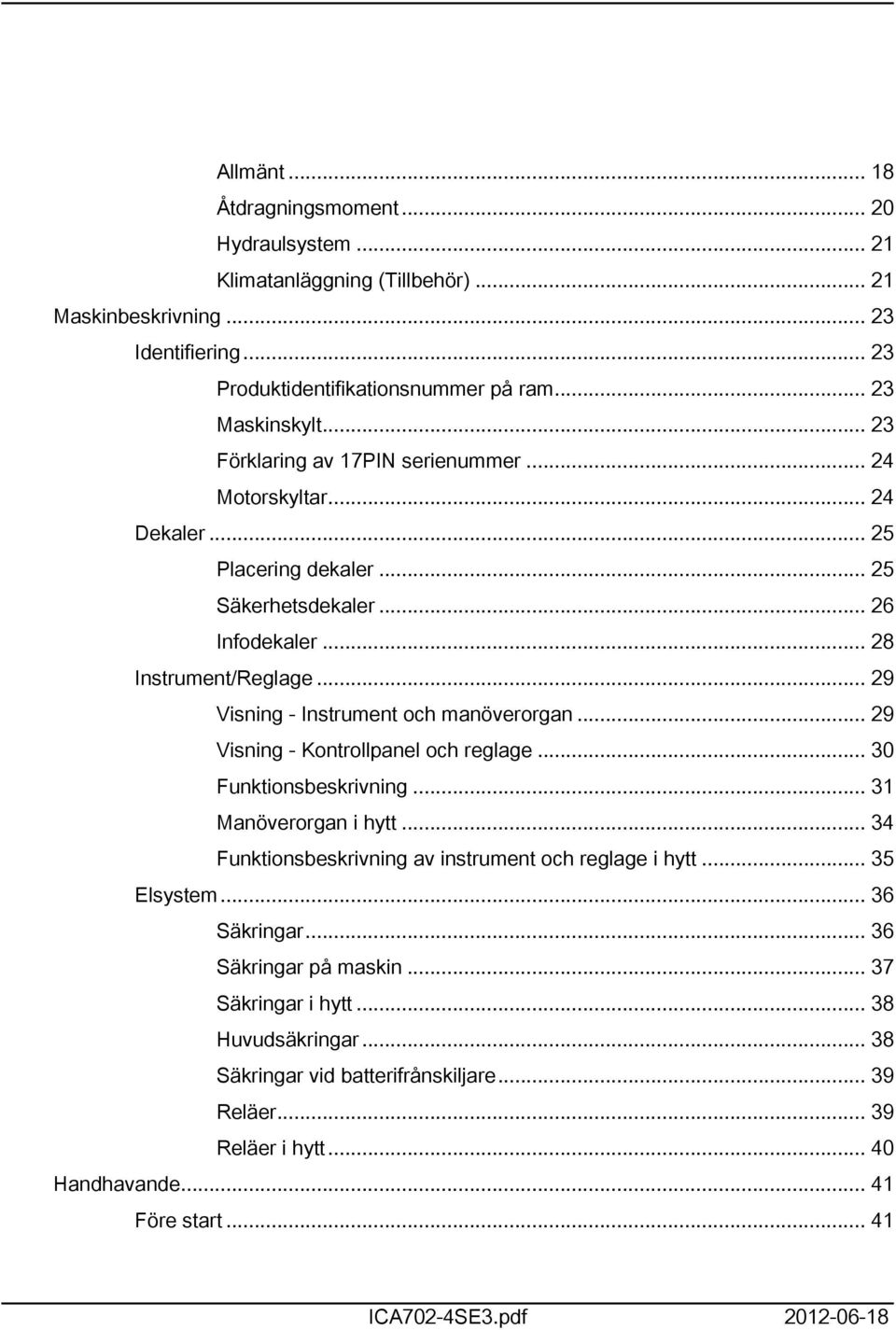

4 Allmänt... 8 Åtdragningsmoment Hydraulsystem... 2 Klimatanläggning (Tillbehör)... 2 Maskinbeskrivning Identifiering Produktidentifikationsnummer på ram Maskinskylt Förklaring av 7PIN serienummer Motorskyltar Dekaler Placering dekaler Säkerhetsdekaler Infodekaler Instrument/Reglage Visning - Instrument och manöverorgan Visning - Kontrollpanel och reglage Funktionsbeskrivning... 3 Manöverorgan i hytt Funktionsbeskrivning av instrument och reglage i hytt Elsystem Säkringar Säkringar på maskin Säkringar i hytt Huvudsäkringar Säkringar vid batterifrånskiljare Reläer Reläer i hytt Handhavande... 4 Före start... 4 ICA702-4SE3.pdf

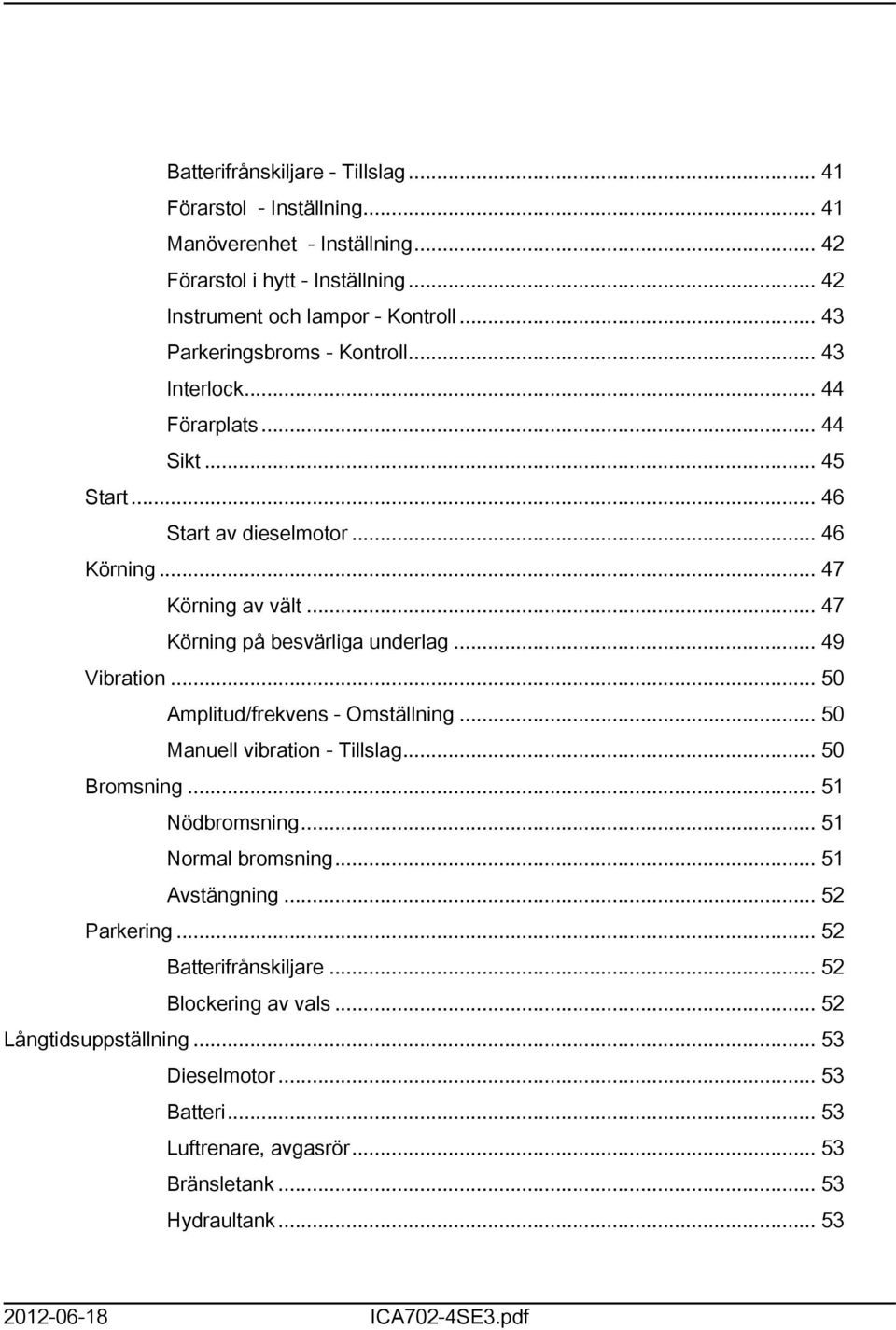

5 Batterifrånskiljare - Tillslag... 4 Förarstol - Inställning... 4 Manöverenhet - Inställning Förarstol i hytt - Inställning Instrument och lampor - Kontroll Parkeringsbroms - Kontroll Interlock Förarplats Sikt Start Start av dieselmotor Körning Körning av vält Körning på besvärliga underlag Vibration Amplitud/frekvens - Omställning Manuell vibration - Tillslag Bromsning... 5 Nödbromsning... 5 Normal bromsning... 5 Avstängning Parkering Batterifrånskiljare Blockering av vals Långtidsuppställning Dieselmotor Batteri Luftrenare, avgasrör Bränsletank Hydraultank ICA702-4SE3.pdf

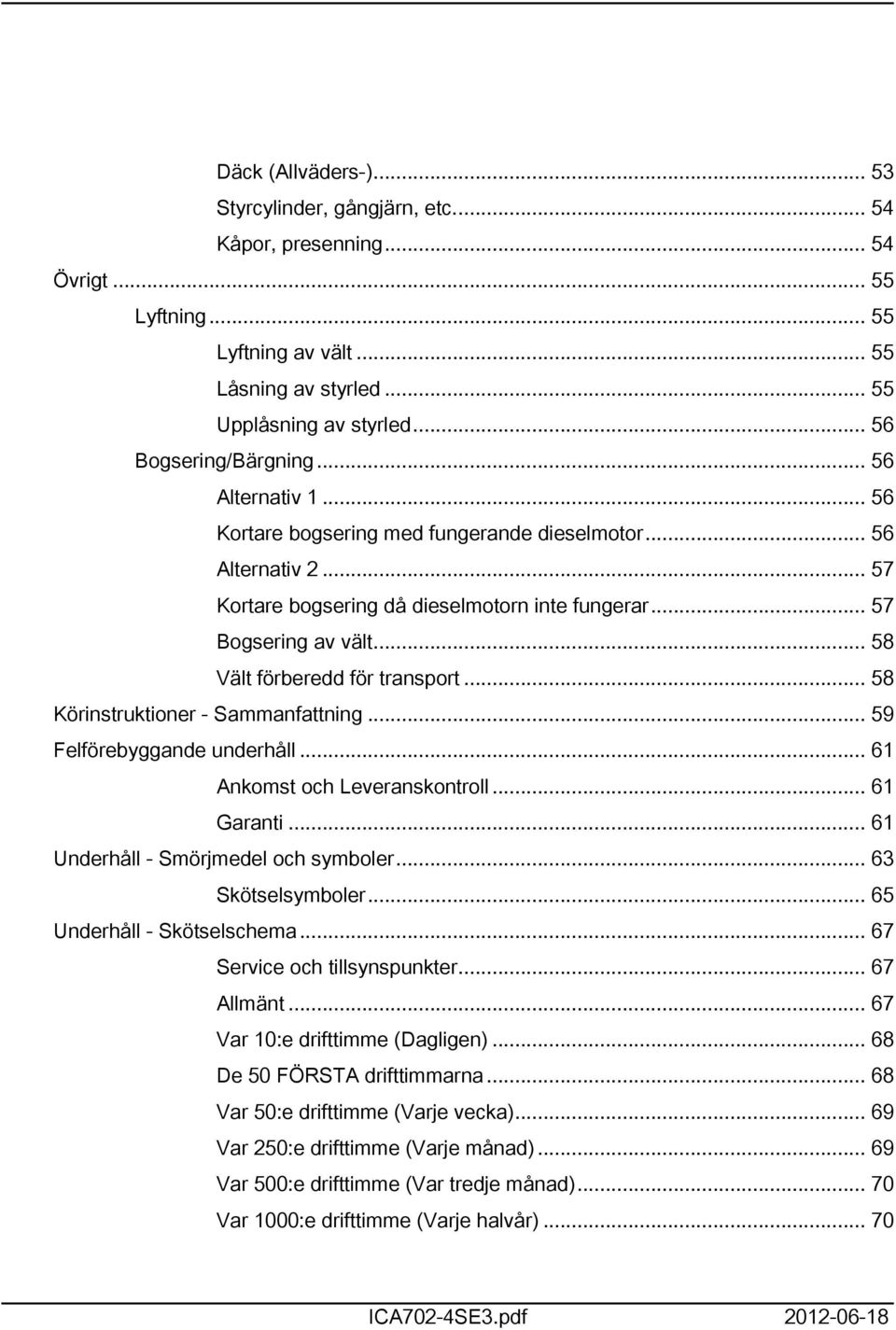

6 Däck (Allväders-) Styrcylinder, gångjärn, etc Kåpor, presenning Övrigt Lyftning Lyftning av vält Låsning av styrled Upplåsning av styrled Bogsering/Bärgning Alternativ Kortare bogsering med fungerande dieselmotor Alternativ Kortare bogsering då dieselmotorn inte fungerar Bogsering av vält Vält förberedd för transport Körinstruktioner - Sammanfattning Felförebyggande underhåll... 6 Ankomst och Leveranskontroll... 6 Garanti... 6 Underhåll - Smörjmedel och symboler Skötselsymboler Underhåll - Skötselschema Service och tillsynspunkter Allmänt Var 0:e drifttimme (Dagligen) De 50 FÖRSTA drifttimmarna Var 50:e drifttimme (Varje vecka) Var 250:e drifttimme (Varje månad) Var 500:e drifttimme (Var tredje månad) Var 000:e drifttimme (Varje halvår) ICA702-4SE3.pdf

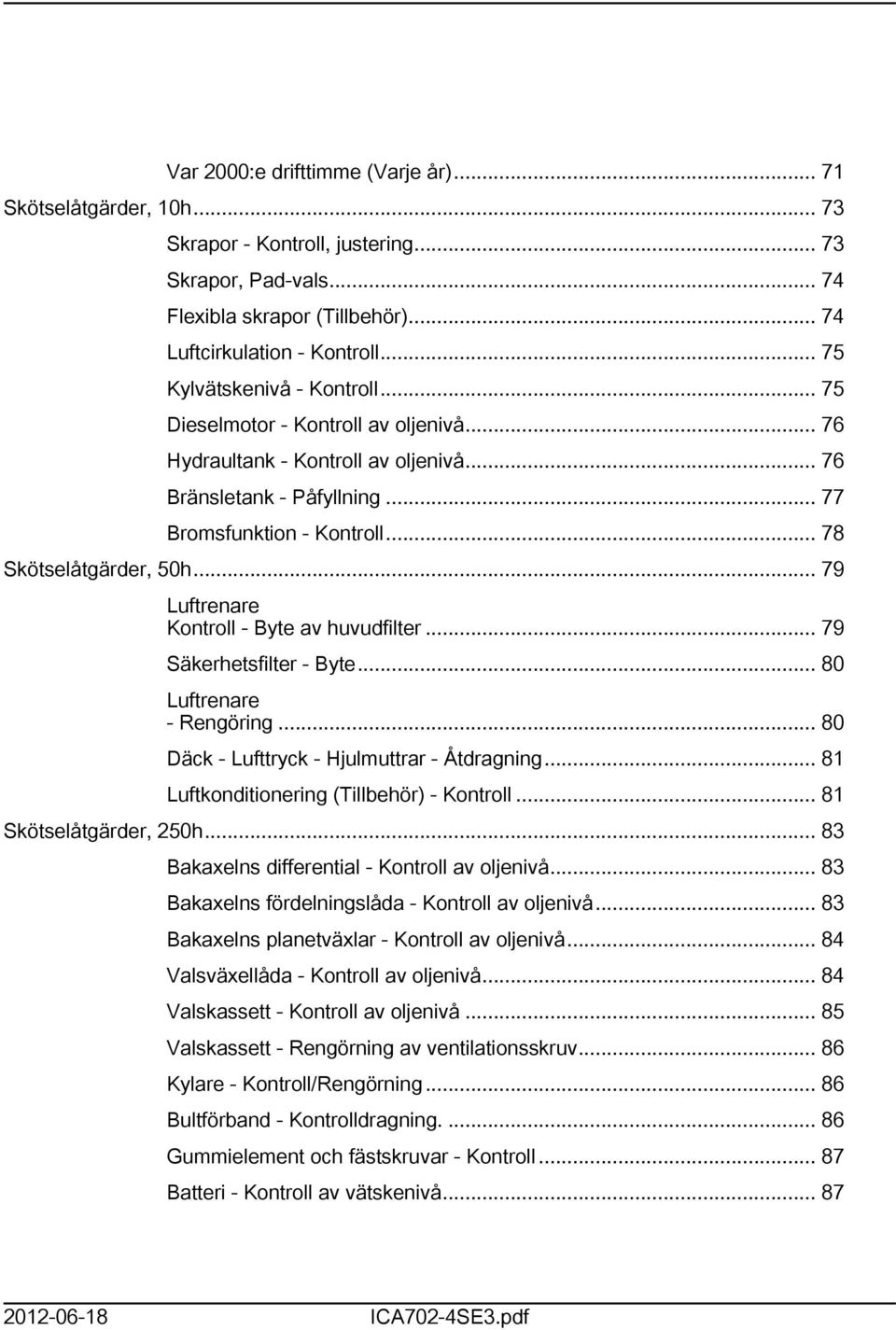

7 Var 2000:e drifttimme (Varje år)... 7 Skötselåtgärder, 0h Skrapor - Kontroll, justering Skrapor, Pad-vals Flexibla skrapor (Tillbehör) Luftcirkulation - Kontroll Kylvätskenivå - Kontroll Dieselmotor - Kontroll av oljenivå Hydraultank - Kontroll av oljenivå Bränsletank - Påfyllning Bromsfunktion - Kontroll Skötselåtgärder, 50h Luftrenare Kontroll - Byte av huvudfilter Säkerhetsfilter - Byte Luftrenare - Rengöring Däck - Lufttryck - Hjulmuttrar - Åtdragning... 8 Luftkonditionering (Tillbehör) - Kontroll... 8 Skötselåtgärder, 250h Bakaxelns differential - Kontroll av oljenivå Bakaxelns fördelningslåda - Kontroll av oljenivå Bakaxelns planetväxlar - Kontroll av oljenivå Valsväxellåda - Kontroll av oljenivå Valskassett - Kontroll av oljenivå Valskassett - Rengörning av ventilationsskruv Kylare - Kontroll/Rengörning Bultförband - Kontrolldragning Gummielement och fästskruvar - Kontroll Batteri - Kontroll av vätskenivå ICA702-4SE3.pdf

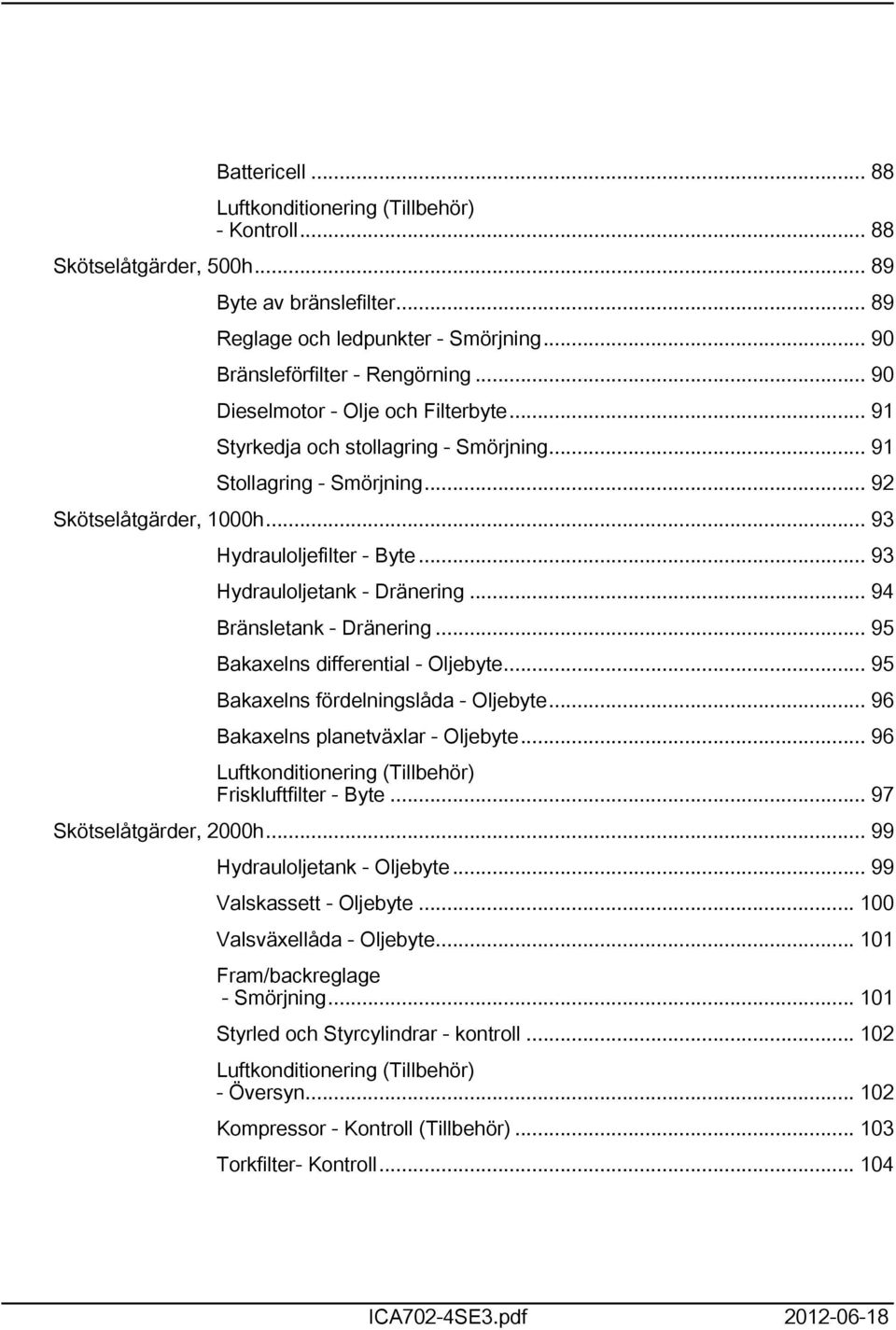

8 Battericell Luftkonditionering (Tillbehör) - Kontroll Skötselåtgärder, 500h Byte av bränslefilter Reglage och ledpunkter - Smörjning Bränsleförfilter - Rengörning Dieselmotor - Olje och Filterbyte... 9 Styrkedja och stollagring - Smörjning... 9 Stollagring - Smörjning Skötselåtgärder, 000h Hydrauloljefilter - Byte Hydrauloljetank - Dränering Bränsletank - Dränering Bakaxelns differential - Oljebyte Bakaxelns fördelningslåda - Oljebyte Bakaxelns planetväxlar - Oljebyte Luftkonditionering (Tillbehör) Friskluftfilter - Byte Skötselåtgärder, 2000h Hydrauloljetank - Oljebyte Valskassett - Oljebyte Valsväxellåda - Oljebyte... 0 Fram/backreglage - Smörjning... 0 Styrled och Styrcylindrar - kontroll Luftkonditionering (Tillbehör) - Översyn Kompressor - Kontroll (Tillbehör) Torkfilter- Kontroll ICA702-4SE3.pdf

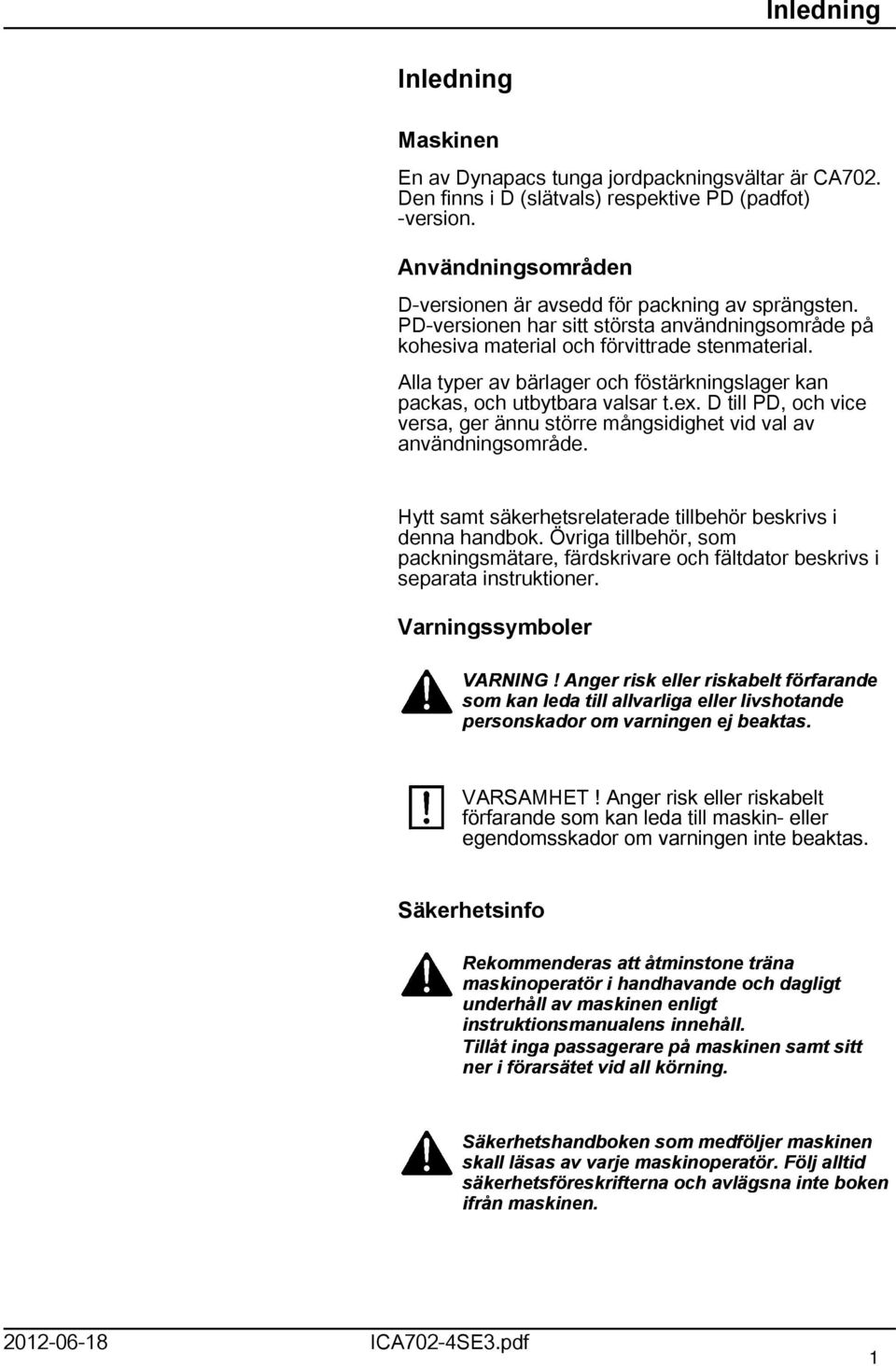

9 Inledning Inledning Maskinen En av Dynapacs tunga jordpackningsvältar är CA702. Den finns i D (slätvals) respektive PD (padfot) -version. Användningsområden D-versionen är avsedd för packning av sprängsten. PD-versionen har sitt största användningsområde på kohesiva material och förvittrade stenmaterial. Alla typer av bärlager och föstärkningslager kan packas, och utbytbara valsar t.ex. D till PD, och vice versa, ger ännu större mångsidighet vid val av användningsområde. Hytt samt säkerhetsrelaterade tillbehör beskrivs i denna handbok. Övriga tillbehör, som packningsmätare, färdskrivare och fältdator beskrivs i separata instruktioner. Varningssymboler VARNING! Anger risk eller riskabelt förfarande som kan leda till allvarliga eller livshotande personskador om varningen ej beaktas. VARSAMHET! Anger risk eller riskabelt förfarande som kan leda till maskin- eller egendomsskador om varningen inte beaktas. Säkerhetsinfo Rekommenderas att åtminstone träna maskinoperatör i handhavande och dagligt underhåll av maskinen enligt instruktionsmanualens innehåll. Tillåt inga passagerare på maskinen samt sitt ner i förarsätet vid all körning. Säkerhetshandboken som medföljer maskinen skall läsas av varje maskinoperatör. Följ alltid säkerhetsföreskrifterna och avlägsna inte boken ifrån maskinen ICA702-4SE3.pdf

10 Inledning Föraren uppmanas att noga läsa de säkerhetsföreskrifter som är inkluderade i denna manual. Följ alltid säkerhetsföreskrifterna och förvara handboken på lättåtkomlig plats. Läs hela manualen innan maskinen startas och något skötselarbete påbörjas. Sörj för god ventilation (utsug) om motorn körs inomhus. Allmänt Denna instruktion innehåller anvisningar för maskinens körning och användning, samt skötsel och underhåll. Det är viktigt att maskinen sköts på korrekt sätt så att den fungerar väl. Maskinen ska hållas så ren att eventuellt läckage, lösa bultar och lösa anslutningar upptäcks i tid. Gör det till en vana att varje dag innan arbetet påbörjas utföra en allmän kontroll av maskinen så att eventuellt läckage eller andra problem beaktas. Kontrollera även på marken under maskinen, där är det oftast lättare att upptäcka eventuellt läckage. TÄNK PÅ MILJÖN! Se till att olja, bränsle och andra miljöfarliga ämnen inte förorenar miljön. Lämna alltid utbytta filter, avtappad olja och eventuella bränslerester för miljöriktigt omhändertagande. Den här handboken innehåller instruktioner för periodiskt underhåll som normalt skall utföras av maskinens förare. Ytterligare instruktioner för motorn finns i tillverkarens motorhandbok. 2 ICA702-4SE3.pdf

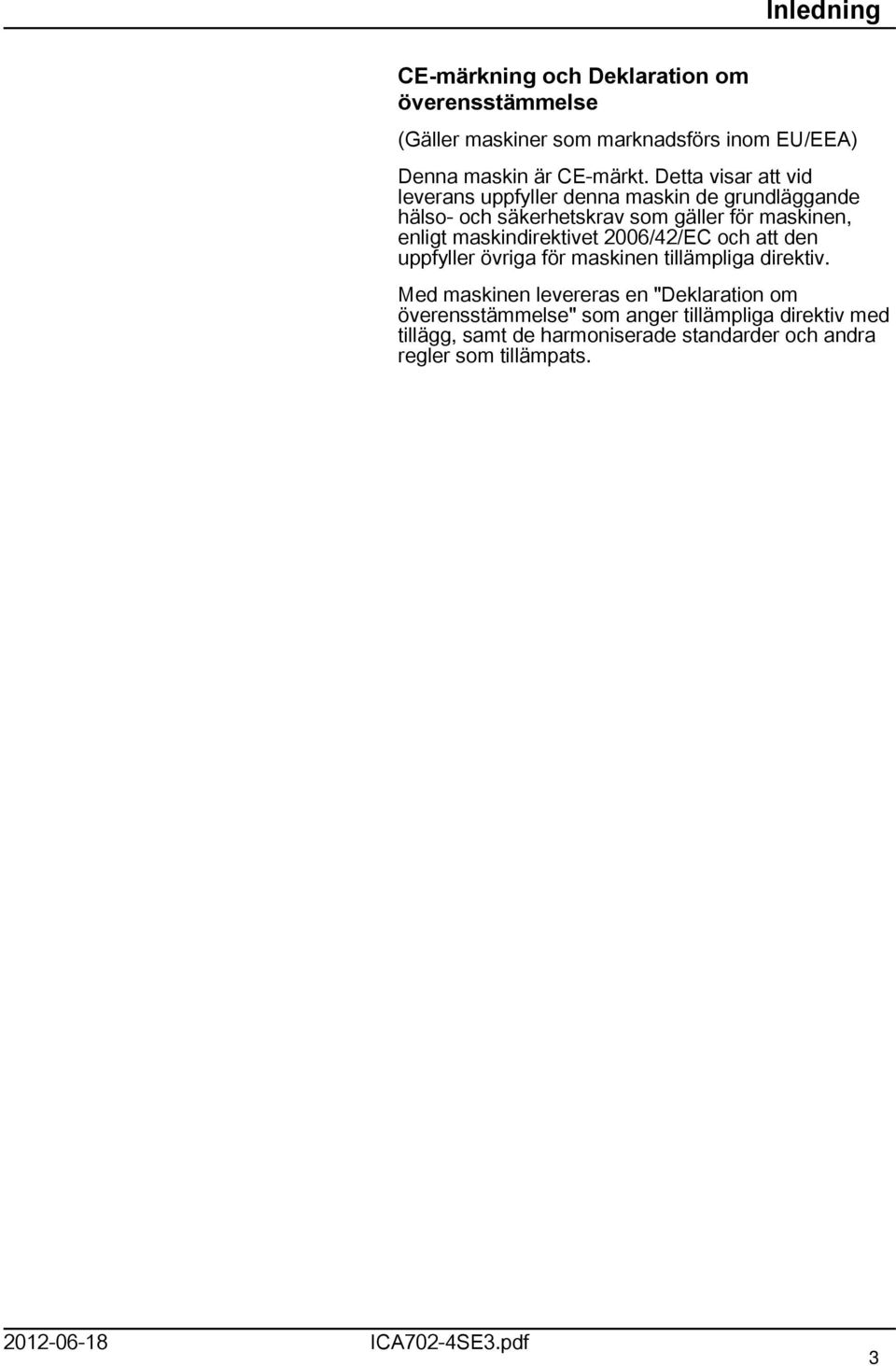

11 Inledning CE-märkning och Deklaration om överensstämmelse (Gäller maskiner som marknadsförs inom EU/EEA) Denna maskin är CE-märkt. Detta visar att vid leverans uppfyller denna maskin de grundläggande hälso- och säkerhetskrav som gäller för maskinen, enligt maskindirektivet 2006/42/EC och att den uppfyller övriga för maskinen tillämpliga direktiv. Med maskinen levereras en "Deklaration om överensstämmelse" som anger tillämpliga direktiv med tillägg, samt de harmoniserade standarder och andra regler som tillämpats ICA702-4SE3.pdf 3

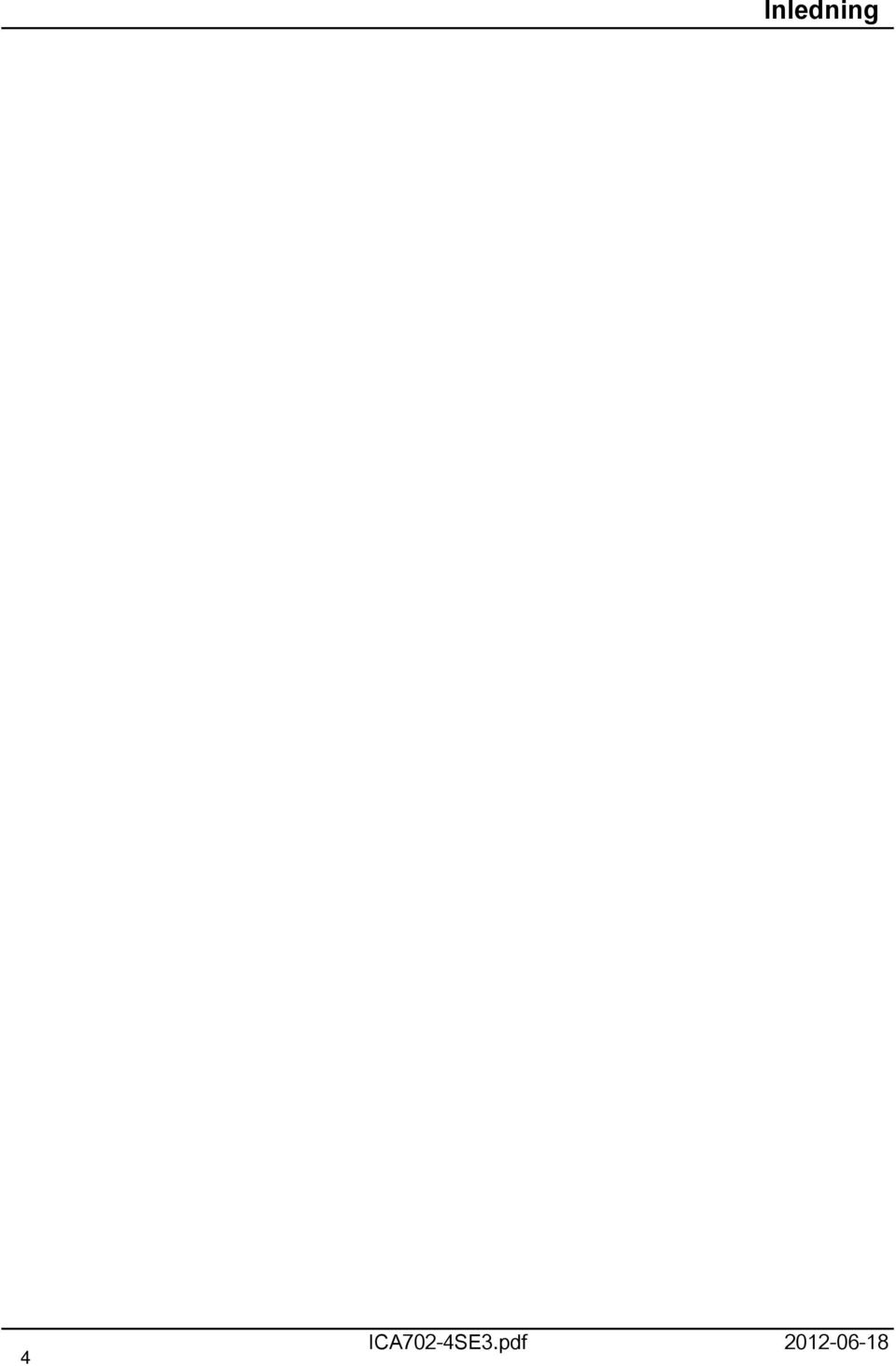

12 Inledning 4 ICA702-4SE3.pdf

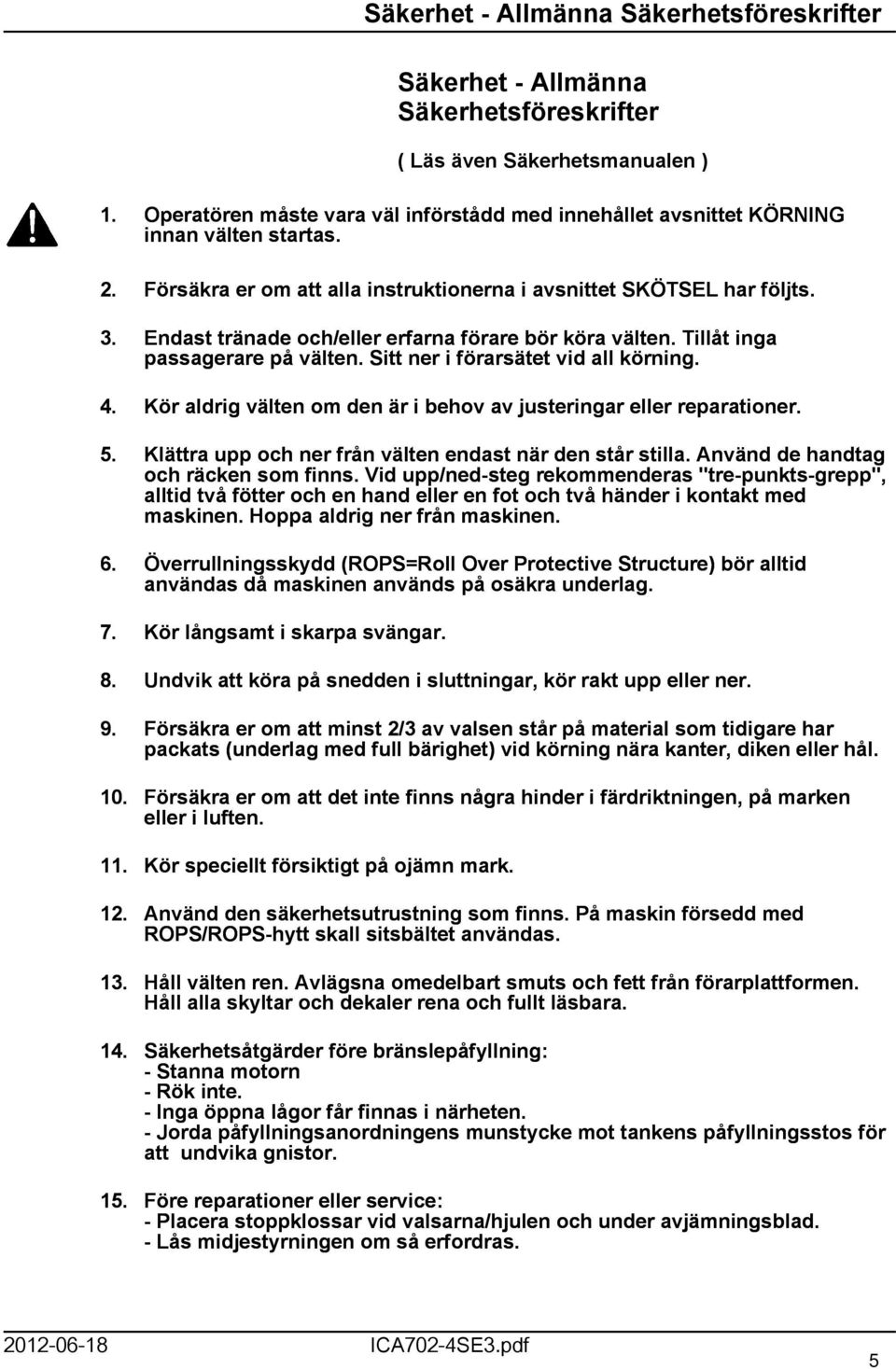

13 Säkerhet - Allmänna Säkerhetsföreskrifter Säkerhet - Allmänna Säkerhetsföreskrifter ( Läs även Säkerhetsmanualen ). Operatören måste vara väl införstådd med innehållet avsnittet KÖRNING innan välten startas. 2. Försäkra er om att alla instruktionerna i avsnittet SKÖTSEL har följts. 3. Endast tränade och/eller erfarna förare bör köra välten. Tillåt inga passagerare på välten. Sitt ner i förarsätet vid all körning. 4. Kör aldrig välten om den är i behov av justeringar eller reparationer. 5. Klättra upp och ner från välten endast när den står stilla. Använd de handtag och räcken som finns. Vid upp/ned-steg rekommenderas "tre-punkts-grepp", alltid två fötter och en hand eller en fot och två händer i kontakt med maskinen. Hoppa aldrig ner från maskinen. 6. Överrullningsskydd (ROPS=Roll Over Protective Structure) bör alltid användas då maskinen används på osäkra underlag. 7. Kör långsamt i skarpa svängar. 8. Undvik att köra på snedden i sluttningar, kör rakt upp eller ner. 9. Försäkra er om att minst 2/3 av valsen står på material som tidigare har packats (underlag med full bärighet) vid körning nära kanter, diken eller hål. 0. Försäkra er om att det inte finns några hinder i färdriktningen, på marken eller i luften.. Kör speciellt försiktigt på ojämn mark. 2. Använd den säkerhetsutrustning som finns. På maskin försedd med ROPS/ROPS-hytt skall sitsbältet användas. 3. Håll välten ren. Avlägsna omedelbart smuts och fett från förarplattformen. Håll alla skyltar och dekaler rena och fullt läsbara. 4. Säkerhetsåtgärder före bränslepåfyllning: - Stanna motorn - Rök inte. - Inga öppna lågor får finnas i närheten. - Jorda påfyllningsanordningens munstycke mot tankens påfyllningsstos för att undvika gnistor. 5. Före reparationer eller service: - Placera stoppklossar vid valsarna/hjulen och under avjämningsblad. - Lås midjestyrningen om så erfordras ICA702-4SE3.pdf 5

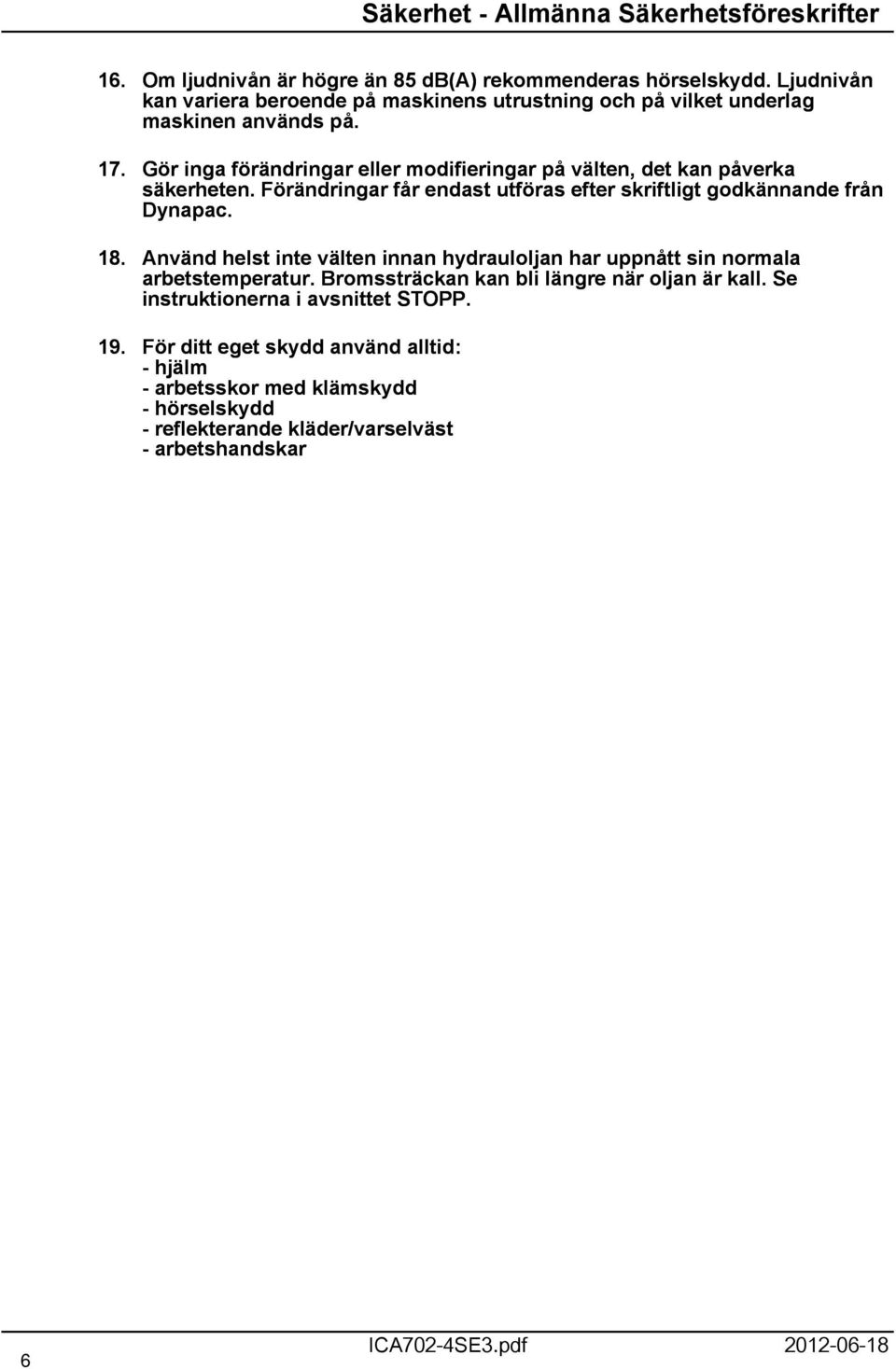

14 Säkerhet - Allmänna Säkerhetsföreskrifter 6. Om ljudnivån är högre än 85 db(a) rekommenderas hörselskydd. Ljudnivån kan variera beroende på maskinens utrustning och på vilket underlag maskinen används på. 7. Gör inga förändringar eller modifieringar på välten, det kan påverka säkerheten. Förändringar får endast utföras efter skriftligt godkännande från Dynapac. 8. Använd helst inte välten innan hydrauloljan har uppnått sin normala arbetstemperatur. Bromssträckan kan bli längre när oljan är kall. Se instruktionerna i avsnittet STOPP. 9. För ditt eget skydd använd alltid: - hjälm - arbetsskor med klämskydd - hörselskydd - reflekterande kläder/varselväst - arbetshandskar 6 ICA702-4SE3.pdf

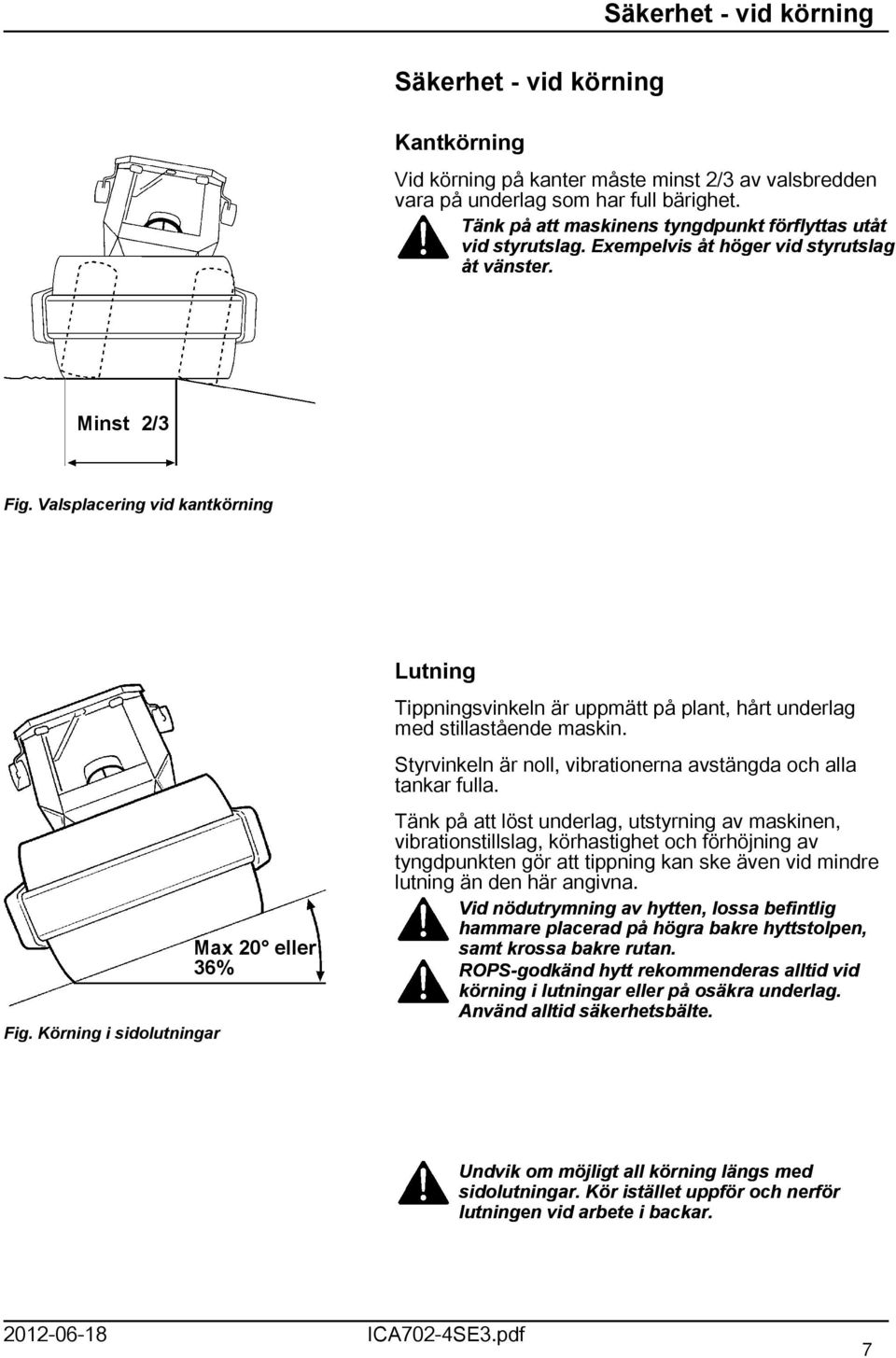

15 Säkerhet - vid körning Säkerhet - vid körning Kantkörning Vid körning på kanter måste minst 2/3 av valsbredden vara på underlag som har full bärighet. Tänk på att maskinens tyngdpunkt förflyttas utåt vid styrutslag. Exempelvis åt höger vid styrutslag åt vänster. Minst 2/3 Fig. Valsplacering vid kantkörning Fig. Körning i sidolutningar Max 20 eller 36% Lutning Tippningsvinkeln är uppmätt på plant, hårt underlag med stillastående maskin. Styrvinkeln är noll, vibrationerna avstängda och alla tankar fulla. Tänk på att löst underlag, utstyrning av maskinen, vibrationstillslag, körhastighet och förhöjning av tyngdpunkten gör att tippning kan ske även vid mindre lutning än den här angivna. Vid nödutrymning av hytten, lossa befintlig hammare placerad på högra bakre hyttstolpen, samt krossa bakre rutan. ROPS-godkänd hytt rekommenderas alltid vid körning i lutningar eller på osäkra underlag. Använd alltid säkerhetsbälte. Undvik om möjligt all körning längs med sidolutningar. Kör istället uppför och nerför lutningen vid arbete i backar ICA702-4SE3.pdf 7

16 Säkerhet - vid körning 8 ICA702-4SE3.pdf

17 Säkerhet (Tillbehör) Luftkonditionering Säkerhet (Tillbehör) Systemet som beskriv i denna bok är av typen ACC (Automatisk klimat kontroll) Systemet innehåller köldmedium under tryck. Det är förbjudet att släppa ut köldmedier i atmosfären. Kylsystemet befinner sig under tryck. Felaktig hantering kan resultera i allvarliga personskador. Slangkopplingarna får ej lossas. Fig. Hytt Systemet måste efterfyllas av auktoriserad personal med godkänt köldmedie vid behov. Fig. Luftkonditionering ICA702-4SE3.pdf 9

18 Säkerhet (Tillbehör) 0 ICA702-4SE3.pdf

19 Speciella anvisningar Speciella anvisningar Standardoljor och andra rekommenderade oljor Vid leverans från fabriken är de olika systemen och komponenterna fyllda med oljor som anges i smörjmedelsspecifikationen, dessa kan användas i temperaturer från -5 C till + 40 C (5 F - 05 F). För biologisk hydraulolja gäller maximal temperatur +35 C (95 F) Högre omgivningstemperatur över +40 C (04 F) Vid körning i högre omgivningstemperatur, dock max. +50 C (22 F), gäller följande rekommendationer: Dieselmotorn klarar denna temperatur med normaloljan, men i de övriga komponenterna måste följande oljor användas : Hydraulsystem med mineralolja Shell Tellus T00 eller motsvarande. Andra komponenter som använder transmissionsolja: Shell Spirax AX 85W/40 eller motsvarande. Temperaturer Temperaturgränserna gäller för maskin i standardutförande. Maskiner försedda med extra utrustning, som bullerdämpning etc. kan kräva viss uppmärksamhet i de övre temperaturområdena. Högtryckstvätt Spruta ej direkt mot elkomponenter. Högtryckstvättning får ej användas på instrumentpanel/display. Tvättmedel som kan förstöra eldetaljer, eller är elektriskt ledande, får ej användas. I vissa fall finns en elkörspak samt tillhörande programlåda (ECU) i motorrummet som inte får tvättas med högtryck eller överhuvud taget tvättas med vatten. Det räcker med att torka dem rena.samma gäller för motorprogramlåda (motor-ecu) ICA702-4SE3.pdf

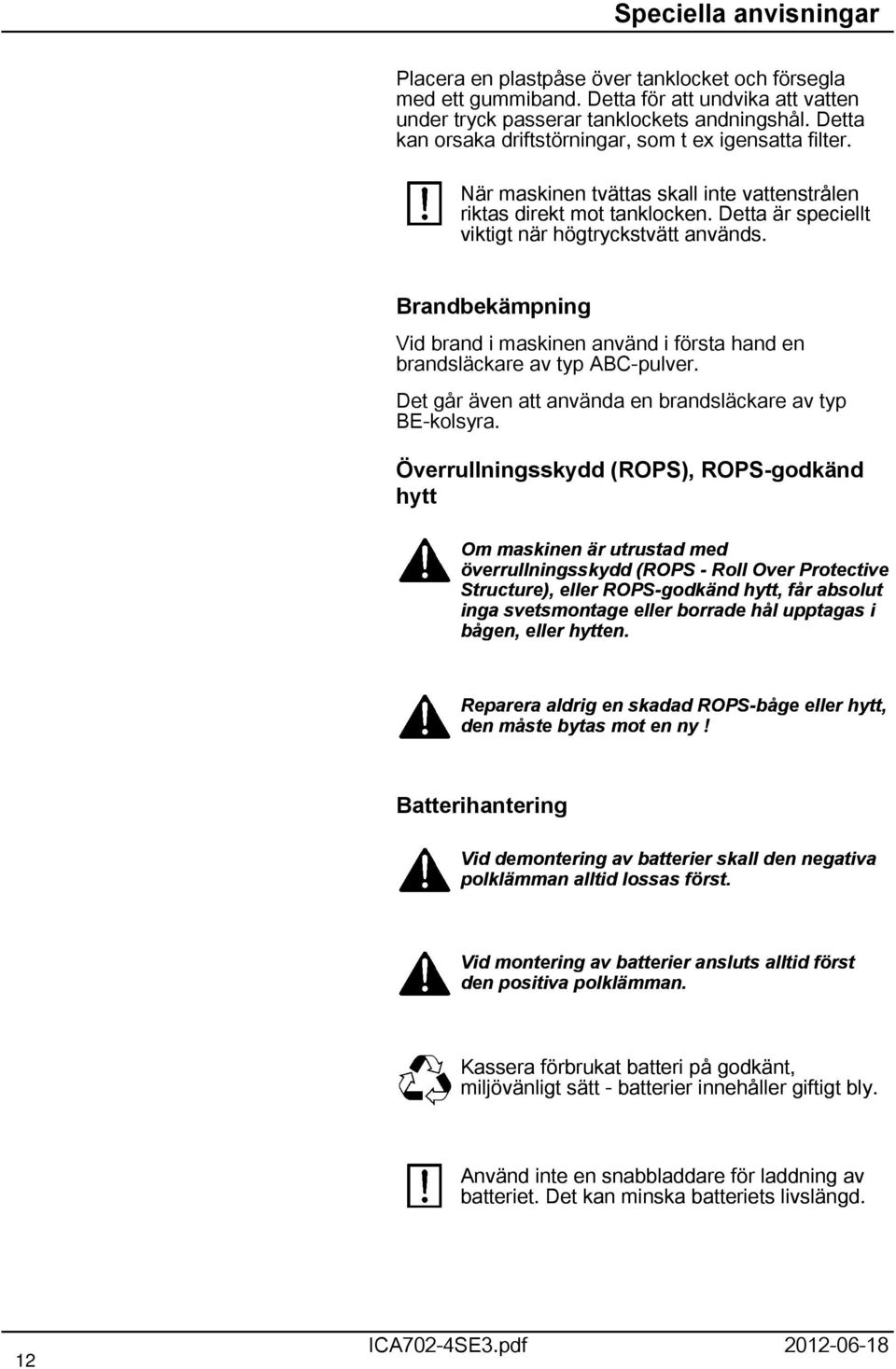

20 Speciella anvisningar Placera en plastpåse över tanklocket och försegla med ett gummiband. Detta för att undvika att vatten under tryck passerar tanklockets andningshål. Detta kan orsaka driftstörningar, som t ex igensatta filter. När maskinen tvättas skall inte vattenstrålen riktas direkt mot tanklocken. Detta är speciellt viktigt när högtryckstvätt används. Brandbekämpning Vid brand i maskinen använd i första hand en brandsläckare av typ ABC-pulver. Det går även att använda en brandsläckare av typ BE-kolsyra. Överrullningsskydd (ROPS), ROPS-godkänd hytt Om maskinen är utrustad med överrullningsskydd (ROPS - Roll Over Protective Structure), eller ROPS-godkänd hytt, får absolut inga svetsmontage eller borrade hål upptagas i bågen, eller hytten. Reparera aldrig en skadad ROPS-båge eller hytt, den måste bytas mot en ny! Batterihantering Vid demontering av batterier skall den negativa polklämman alltid lossas först. Vid montering av batterier ansluts alltid först den positiva polklämman. Kassera förbrukat batteri på godkänt, miljövänligt sätt - batterier innehåller giftigt bly. Använd inte en snabbladdare för laddning av batteriet. Det kan minska batteriets livslängd. 2 ICA702-4SE3.pdf

21 Speciella anvisningar Starthjälp Koppla inte minuskabeln till det urladdade batteriets minuspol. Om en gnista skulle uppstå, skulle den knallgas som bildas runt batteriet kunna antändas Kontrollera alltid att starthjälpsbatteriet har samma spänning som det urladdade batteriet Slå ifrån tändningen och samtliga strömförbrukare, och stäng av motorn på den hjälpande maskinen. Koppla först starthjälpsbatteriets pluspol () till det urladdade batteriets pluspol (2), och därefter starthjälpsbatteriets minuspol (3) till exempelvis en skruv (4) eller motorns lyftögla i maskinen med det urladdade batteriet. Starta motorn på den hjälpande maskinen och låt den gå en stund. Prova nu att starta den andra maskinen. Koppla bort kablarna i omvänd ordning. Fig. Starthjälp ICA702-4SE3.pdf 3

22 Speciella anvisningar 4 ICA702-4SE3.pdf

23 Tekniska Data Tekniska Data Vibrationer - Förarplats (ISO 263) Vibrationsnivåerna är uppmätta enligt körcykel beskrivet i EU-direktiv 2000/4/EC på EUutrustad maskin, med tillslagna vibrationer på mjukt polymermaterial och med förarstolen i transportläge. Uppmätta helkroppsvibrationer underskrider det i direktiv 2002/44/EC angivna insatsvärdet på 0,5 m/s². (Gränsvärdet är,5 m/s²) Enligt samma direktiv underskrider de uppmätta hand-/armvibrationerna det angivna insatsvärdet på 2,5 m/s². (Gränsvärdet är 5 m/s²) Ljudvärden Ljudvärdena är uppmätta enligt körcykel beskrivet i EU-direktiv 2000/4/EC på EU-utrustad maskin, med tillslagna vibrationer på mjukt polymermaterial och med förarstolen i transportläge. Garanterad ljudeffektnivå, L wa Ljudtrycksnivå vid förarens öra (plattform), L pa Ljudtrycksnivå vid förarens öra (hytt) L pa 09 db (A) 86 db (A) 76 ±3 db (A) Elsystem Maskinerna är EMC testade enligt EN 3309:2000. "Construction machinery" ICA702-4SE3.pdf 5

24 Tekniska Data Dimensioner, sidovy Dimensioner mm in A Axelavstånd, vals och hjul 334 3,5 L Längd, standardutrustad vält (D) ,28 L Längd, standardutrustad vält (PD) ,28 H Höjd, med hytt (D) ,4 H Höjd, med hytt (PD) ,8 H 2 Höjd, utan hytt (D) ,85 H 2 Höjd, utan hytt (PD) ,37 D Diameter, vals (D) ,9 D Diameter, vals (PD) , S Tjocklek, valssvep, Nominellt (D) 40,57 S Tjocklek, valssvep, Nominellt (PD) 30,8 P Höjd, pads (PD) 00 3,94 K Frigång, traktorram (D) K Frigång, traktorram (PD) K 2 Frigång, valsram (D) K 2 Frigång, valsram (PD) ICA702-4SE3.pdf

25 Tekniska Data Dimensioner, toppvy Dimensioner mm in B Bredd, standardutrustad vält ,27 O Överhäng, vänster ramsida 35 5,3 O 2 Överhäng, höger ramsida 55 6, R Svängradie, yttre ,2 R 2 Svängradie, innre ,66 W Bredd, traktordel ,76 W 2 Bredd, vals , ICA702-4SE3.pdf 7

26 Tekniska Data Vikter Vikter och volymer Arbetsvikt, utan hytt (D) kg 5809 lbs Arbetsvikt, utan hytt (PD) kg lbs Arbetsvikt, med hytt (D) kg lbs Arbetsvikt, med hytt (PD) kg lbs Vätskevolymer Bränsletank 320 liter 84,54 gal Kompakteringsdata Arbetskapacitet Statisk linjelast (D) 80,0 kg/cm 448,0 pli Statisk linjelast (PD) Statisk linjelast, med hytt (D) 80,8 kg/cm 452,5 pli Statisk linjelast, med hytt (PD) Amplitud, hög (D) 2,0 mm 0,078 in Amplitud, hög (PD) 2,0 mm 0,078 in Amplitud, låg (D),3 mm 0,039 in Amplitud, låg (PD),3 mm 0,039 in Vibrationsfrekvens, hög amplitud 28 Hz 680 vpm Vibrationsfrekvens, låg amplitud 30 Hz 800 vpm Centrifugalkraft, hög amplitud (D) 330 kn 7486 lb Centrifugalkraft, hög amplitud (PD) 330 kn 7486 lb Centrifugalkraft, låg amplitud (D) 254 kn 570 lb Centrifugalkraft, låg amplitud (PD) 254 kn 570 lb Motor Notera: Frekvens är mätt med högt varvtal. Amplitud är mätt som verkligt värde och inte nominellt. Allmänt Fabrikat/Modell Cummins QSB 6.7C Water cooled turbo diesel with after cooler Effekt (SAE J995) 64kW 220 hp Motorvarvtal, tomgång 900 rpm 8 ICA702-4SE3.pdf

27 Tekniska Data Motor Motorvarvtal, lastning/lossning Motorvarvtal, arbets-/transport 500 rpm 2200 rpm Däck Däckdimension Lufttryck Std-typ 23, x 26,0 2 ply 220 kpa (2,2 kp/cm) (32 psi) Traktortyp 23, x 26,0 2 ply 220 kpa (2,2 kp/cm) (32 psi) Elsystem Batteri Generator Säkringar 2V 70Ah 2V 95A Se avsnittet Elsystem - säkringar ICA702-4SE3.pdf 9

28 Tekniska Data Åtdragningsmoment Åtdragningsmoment i Nm för anoljade eller torra skruvar vid användning av momentnyckel. Metrisk grovgänga, blankförzinkade (fzb): M - gänga HÅLLFASTHETSKLASS: 8.8, Oljad 8.8, Torr 0.9, Oljad 0.9, Torr 2.9, Oljad 2.9, Torr M6 8,4 9,4 2 3,4 4,6 6,3 M M M M M M M M M Metrisk grovgänga, Zinkbehandlade (Dacromet/GEOMET): HÅLLFASTHETSKLASS: M- gänga 0.9, Oljad 0.9, Torr 2.9, Oljad 2.9, Torr M6 2,0 5,0 4,6 8,3 M M M M M M M M M ICA702-4SE3.pdf

29 Tekniska Data Öppningstryck Hydraulsystem MPa Drivsystem 42,0 Matarsystem 3,0 Vibrationssystem 42,0 Styrsystem 7,5 Bromsfriläggning 2,2 Klimatanläggning (Tillbehör) Systemet som beskrivs i denna bok är av typen ACC (Automatisk Klimat Kontroll), dvs. system som håller den inställda temperaturen i hytten under förutsättning att fönster och dörrar hålles stängda. Köldmedelsbenämning: HFC-R34:A Köldmedelsvikt vid nyfyllnad: 600 gram (3.53 lbs) ICA702-4SE3.pdf 2

30 Tekniska Data 22 ICA702-4SE3.pdf

31 Maskinbeskrivning Maskinbeskrivning Identifiering Produktidentifikationsnummer på ram Maskinens PIN (Produktidentifikationsnummer) (), är instansat på främre rambalkens högra kant eller på högra ramsidans övre kant. Fig. Främre ram. PIN Maskinskylt Maskinskylten () sitter fäst på främre ramdelens vänstra sida, vid styrleden. På skylten står tillverkarens namn och adress, typ av maskin, PIN-produktidentifikationsnummer (serienummer), arbetsvikt, motoreffekt och tillverkningsår. (Om maskinen levereras utanför EU finns inte CE-märkningen med och vissa maskiner kan även sakna märkning av tillverkningsår). Fig. Förarplattform. Maskinskylt Vid reservdelsbeställning ange maskinens PIN nummer ICA702-4SE3.pdf 23

32 Maskinbeskrivning V 0 A A B C D E F Förklaring av 7PIN serienummer A= Tillverkare B= Familj/Modell C= Kontrolltecken D= Ingen kodning E= Produktionsenhet F= Serienummer Motorskyltar Motorns typskyltar () sitter fast på toppen och på höger sida utav motorn. På skyltarna står typ av motor, serienummer och motordata. Vid reservdelsbeställning ange motorns serienummer. Se även motorns handbok. Fig. Motor. Typskylt/EPA-skylt 24 ICA702-4SE3.pdf

33 Maskinbeskrivning Dekaler Placering dekaler 2, Varning, Klämzon Varning, Låsning Ljudeffektnivå Varning, Roterande Varning, Giftig gas Hydraulolja/ / motordelar Biohydraulolja Varning, Brännheta Lyftskylt 5. Fästpunkt ytor 4. Varning, Ballastat Ringtryck Handboksfack däck. 5. Nödutgång Dieselbränsle Batterifrånskiljare Varning, Läs Lyftställe Varningsskylt instruktionsmanual 9 Varning, Bromsfriläggning ICA702-4SE3.pdf 25

34 Maskinbeskrivning Säkerhetsdekaler Se alltid till att alla säkerhetsdekaler är fullt läsbara, avlägsna smuts och beställ nya om säkerhetsdekalerna har blivit oläsbara. Använd artikelnumret som finns på varje dekal Varning - Klämzon, midjeled/vals. Håll behörigt avstånd från klämzonen. (Två klämzoner på maskin med pivåstyrning) Varning - Roterande motordelar. Håll händerna på säkert avstånd från riskområdet Varning - Brännheta ytor i motorrummet. Håll händerna på säkert avstånd från riskområdet Varning - Instruktionsmanual Uppmaning till föraren att läsa maskinens säkerhets-, kör- och skötselinstruktioner innan maskinen tas i bruk Varning - Klämrisk Midjeleden skall vara låst under lyftning. Läs instruktionsmanualen Varning - Giftig gas (tillbehör, ACC) Läs instruktionsmanualen. 26 ICA702-4SE3.pdf

35 Maskinbeskrivning Nödutgång Varning - Ballastat däck. Läs instruktionsboken Varning - Bromsfriläggning Aktivera inte bromsfriläggningen utan att ha läst kapitlet om bogsering. Risk för klämskador ICA702-4SE3.pdf 27

36 Maskinbeskrivning Infodekaler Ljudeffektnivå Dieselbränsle Lyftställe Lyftskylt Handboksfack Batterifrånskiljare Hydraulolja Bio-hydraulolja Fästpunkt Ringtryck 28 ICA702-4SE3.pdf

37 Maskinbeskrivning Instrument/Reglage Visning - Instrument och manöverorgan Fig. Instrument och manöverpanel. Startströmbrytare 2. * Varv-/Frekvensväljare 3. * Arbetsbelysning 4. * Roterande varningsljus 5. * Blinkersomkopplare 6. * Varningsblinkers 7. * Helljusomkopplare 8. * Parkerings/halvljusomkopplare 9. * Anti-spinn, felindikering 0. * Voltmätare. * Hydrauloljetemperatur 2. * Motortemperatur 3. * Motorvarvtal/Vibrationfrekvens 4. * Packningsmätare/Hastighetsmätare (se pos. 2) 5. Bränslenivåmätare 6. Förvärmningslampa 7. Reserv 8. Felindikeringslampa 9. Diagnostic "PÅ" 20. Bläddra i felkoder 2. * Hastighetsmätare (om packningsmätare sitter i pos. 4) 22. Felindikeringslampa 23. Varvtalsvred 24. Amplitudväljare Låg/0/Hög 25. * CMV väljare * = Tillbehör ICA702-4SE3.pdf 29

38 Maskinbeskrivning Visning - Kontrollpanel och reglage Fig. Kontrollpanel och manöverpanel 26. Timräknare 34. Varningslampa bränslenivå 27. Bromsvarningslampa 35. Hastighetsväljare, vals/hjul 28. Varningslampa motoroljetryck 36. Reserv 29. Varningslampa hydrauloljefilter 37. Nödstopp 30. Varningslampa luftfilter 38. Vibration Till/Från 3. Varningslampa laddning 39. Fram/Back-reglage 32. Varningslampa, hydrauloljetemperatur 40. Signalhorn 33. Varningslampa motortemperatur 4. Antispinfunktion (Tillbehör) 42. Parkeringsbroms Till/Från 30 ICA702-4SE3.pdf

39 Maskinbeskrivning Funktionsbeskrivning Nr Benämning Symbol Funktion Startströmbrytare Den elektriska kretsen bruten. Alla instrument och elektriska reglage är strömförsörjda. Aktivering av startmotorn. 2 Motorvarvtal/Frekvensväljare (Tillbehör) I detta läge visas aktuellt motorvarvtal. I detta läge visas vibrationsfrekvensen (Vänster läge har ingen funktion. 3 Arbetsbelysning bakåt, strömbrytare (Tillbehör). 4 Roterande varningsljus, strömbrytare (Tillbehör). 5 Körriktningsvisare, strömbrytare (Tillbehör). 6 Varningsblinkers, strömbrytare (Tillbehör). 7 Hel/Halvljus, strömbrytare med kontrollampa (Tillbehör). 8 Trafikbelysning, strömställare (Tillbehör). Vid vridning åt höger tänds arbets-belysningen. Vi vridning åt höger tänds roterande varningsljuset. Vid vridning åt vänster blinkar vänster körriktningsvisare osv. I mittläge är blinkfunktionen avstängd. Vid vridning åt höger tänds varningsblinkern. I högerläge lyser helljuset samt strömbrytaren. I vänsterläge lyser halvljuset. Belysning avstängd. Tändning av parkeringsljus. Tändning av arbetsbelysning fram. 9 Varningslampa, felaktig Anti-spinnfunktion (Tillbehör) Om lampan blinkar fungerar det hydrauliska framdrivningssystemet otillfredställande, sök felet. 0 Voltmätare (Tillbehör). Visar elsystemets spänning. Normalt visarområde 2-5 volt. Temperaturmätare, hydraulolja (Tillbehör). 2 Temperaturmätare, vatten (Tillbehör). 3 Motorvarvtal / Frekvensmätare (Tillbehör). Visar hydrauloljans temperatur. Normalt temperaturområde C (49-76 F). Stoppa dieselmotorn om mätaren visar över 85 C (85 F). Sök felet. Visar vattnets temperatur. Normalt temperaturområde är ca 90 C (94 F). Stoppa dieselmotorn om mätaren visar över 03 C (27 F). Sök felet. Den inre skalan visar aktuellt motorvarvtal. Den yttre skalan visar vibrationsfrekvensen. 4 Packningsmätare (Tillbehör) Se separat instruktion ICA702-4SE3.pdf 3

40 Maskinbeskrivning Nr Benämning Symbol Funktion 5 Bränslenivåmätare Visar bränsletankens innehåll. 6 Förvärmningslampa Lyser när förvärmning av dieselmotorn pågår och startströmställaren är i läge I. 7 Reserv 8 Felindikeringslampa, "Ej allvarligt fel" Indikerar fel samt visar felkod tillsammans med vred 9. Se felkoder vid flik X i maskinpärmen. 9 Diagnostic "PÅ" Kollar felkod tillsammans med lampa 8 och Bläddra i felkoder Vridning åt höger (+): Stegar framåt. Vridning åt vänster (-): Stegar bakåt. 2 Hastighetsmätare (Tillbehör). Den yttre skalan visar hastigheten i km/h. Den inre skalan visar hastigheten i mph. 22 Felindikeringslampa, Allvarligt fel Stoppa motorn. 23 Varvtalsvred för Dieselmotor 900 = Tomgångsvarvtal 500 = Varvtal för lastning/lossning 2200 = Arbets - och transportvarvtal 24 Amplitudväljare. I vänsterläge erhålles låg amplitud. I läge 0 är vibrationen avstängd. I höger läge erhålles hög amplitud. 25 CMV väljare (Tillbehör). Läge 50 ger visning på yttre skalan. Läge 50 ger visning på inre skalan. 26 Timräknare Gångtiden för dieselmotorn visas i timmar. 27 Bromsvarningslampa Lampan lyser när parkerings eller reservbromsreglaget är nedtryckt och bromsarna är tillslagna. 28 Varningslampa, oljetryck Lampan lyser om smörjoljetrycket i dieselmotorn är för lågt. Stoppa omedelbart motorn och sök felet. 29 Varningslampa, hydrauloljefilter Om lampan lyser när dieselmotorn går på fullvarv skall hydrauloljefiltret bytas. 30 Varningslampa, luftfilter Om lampan lyser när dieselmotorn går på fullvarv skall luftfiltret rengöras eller bytas. 3 Varningslampa, batteriladdning Om lampan lyser när dieselmotorn är igång, laddar inte generatorn. Stoppa dieselmotorn och sök felet. 32 Varningslampa, hydrauloljetemperatur Om lampan lyser är hydrauloljan för varm. Kör inte välten, kyl ner oljan genom att låta dieselmotorn gå på tomgång samt sök felet. 32 ICA702-4SE3.pdf

41 Maskinbeskrivning Nr Benämning Symbol Funktion 33 Varningslampa, motortemperatur Om lampan lyser är motorn för varm. Stanna omedelbart motorn och sök felet. Se även motorns handbok. 34 Varningslampa, låg bränslenivå När lampan tänds finns det endast bränsle för en kortare körtid. Tanka snarast möjligt. 35 Hastighetsväljare Läge : Arbetsläge Läge 2: Används om valsen slirar. Läge 3: Används om bakdäcken slirar. Läge 4: Transportläge 37 Nödstopp I intryckt läge aktiveras nödstoppet. Bromsen slår till och motorn stannar. Var beredd på ett hastigt stopp. 38 Vibration Till/Från, strömbrytare Då strömbrytaren trycks in och släppes kopplas vibrationerna in, ytterligare en tryckning och vibrationerna kopplas ur. Ovanstående gäller enbart när amplitudväljaren 7 är i läge Hög eller Låg. 39 Fram/Backreglage Innan dieselmotorn startas skall reglaget stå i neutralläge, motorn går inte att starta i med reglaget i andra lägen. Vältens körriktning och hastighet regleras med fram/backreglaget. Förs spaken framåt går välten framåt osv. Hastigheten för välten är proportionell mot spakens avstånd från neutralläget. Ju längre från neutral ju högre hastighet. 40 Signalhorn, strömbrytare I intryckt läge ljuder signalhornet. 4 Antispinfunktion (Tillbehör) Vredet i vänster läge ger optimerad antispin-funktion framåt. Vredet i mitt-läge ger optimerad antispin-funktion bakåt. Ställ vredet i höger läge vid transportkörning. 42 Parkeringsbroms Till/Från I höger läge så aktiveras parkeringsbromsen och maskinen stannar med motorn igång. Använd alltid parkeringsbromsen vid stillastående på lutande underlag ICA702-4SE3.pdf 33

42 Maskinbeskrivning Manöverorgan i hytt Förbandslåda (tillbehör) 6 Fig. Hyttak, fram Fig. Hytt, höger sida Fig. Hytt höger sida (tillbehör AC) 2 3 Fig. Hytt, bak Fig. Hyttak, bak 34 ICA702-4SE3.pdf

43 Maskinbeskrivning Funktionsbeskrivning av instrument och reglage i hytt Nr Benämning Symbol Funktion Arbetsbelysning fram, strömbrytare Trycks in och främre arbetsbelysning tänds. 2 Arbetsbelysning bak, strömbrytare Trycks in och bakre arbetsbelysning tänds. 3 Torkare fram, strömbrytare Trycks ned och främre torkare träder i funktion. 4 Torkare bak, strömbrytare Trycks ned och bakre torkare träder i funktion. 5 Spolning av främre och bakre vindrutor, strömbrytare Tryckning i överkant ger spolning på främre rutan. Tryckning i nederkant ger spolning på bakre rutan. 6 Säkringsdosa (hytt) Innehåller säkringar för elsystemet. Se under rubrik "Elsystem" i skötsel handboken för beskrivning av de olika säkringarnas funktion. 7 Värmereglage I högeläge erhålles maximal värme. I vänsterläge är värmen avstängd. 8 Luftfläkt, strömbrytare I vänsterläge är fläkten avstängd. I höger ökar luftmängden i hytten i tre steg. 9 Recirkulation av hyttluft, strömbrytare I vänsterläge är den recirculerande luftmängden maximal. I högerläge minimal. 0 Temperaturgivare Känner av innertemperaturen. Får ej övertäckas. Luftkonitionering, strömbrytare Startar och stoppar luftkonditioneringen. 2 Handboksfack Förvaringsutrymme för vältens säkerhets- och instruktionshandböcker. 3 Hammare för nödutrymning Vid nödutrymning av hytt, lossa hammaren och krossa BAKRE rutan ICA702-4SE3.pdf 35

44 Maskinbeskrivning Elsystem Fig. Instrumentpanel. Säkringsdosor (4 st) 2. Snabbskruvar 3. Reläer Säkringar Det elektriska regler- och kontrollsystemet är avsäkrat med 27 säkringar och 2 reläer. Antalet är beroende på hur mycket extra utrustning den aktuella maskinen har. De fyra säkringsdosorna (), och reläerna (3) är placerade bakom den nedre instrumentplåten, Vilken lossas genom att vrida de fyra snabbskruvarna (2) ett /4 varv. Maskinen är utrustad med 2 V elsystem och växelströmsgenerator. 36 ICA702-4SE3.pdf

45 Maskinbeskrivning Säkringar på maskin Fig. Säkringsdosor, vänster och höger sida Figuren visar de olika säkringarnas placering. Tabellen nedan visar säkringarnas amperestyrka samt funktion. Samtliga säkringar är av s.k. flatstiftstyp. Färdskrivare och minne till radio är avsäkrade vid batterifrånskiljaren med 0,5A respektive 3A. Säkringsdosor, vänster sida Säkringsdosor, höger sida. Bromsventil, startrelä, timräknare 7.5A. * Arbetsbelysning vänster 20A 2. VBS-relä 7.5A 2. * Arbetsbelysning höger, Instrumentbelysning 3. Indikeringspanel 7.5A 3. * Huvudstrålkastare vänster 7.5A 4. Signalhorn 7.5A 4. * Huvudstrålkastare höger, ** Instrumentbelysning 5. * Låg/Hög hastighet/avjämnarblad 7.5A 5. Reserv 6. * Backalarm 3A 6. Reserv 7. Instrumentering 7.5A 7. * Roterande varningsljus 0A 8. * Packningsmätare 3A 8. * Blinkers huvudsäkring 0A 9. * Roterande varningsljus 7.5A 9. * Positionsljus vänster fram och bak 7.5A 0. * Anti-spin/DCO 7.5/0A 0. * Positionsljus höger fram och bak 5A. * Torkarmotor Fram, simpel hytt 20A. * Blinkers vänster fram, bak och sida 5A 2. * 2-volts uttag hytt/innerbelysning simpel hytt * Tillbehör * Tillbehör 20A 7.5A 20A 2. * Blinkers höger fram, bak och sida 5A ** När trafikbelysning är monterad ICA702-4SE3.pdf 37

46 Maskinbeskrivning Fig. Säkringsdosa i hyttak. Air condition, 20A kondensorfläktar 2. Främre hyttstrålkastare, 0A Radio 3. Inre hyttelysning 5A 4. Air-Condition fläkt 25A 5. Bakre 0A vindrutetorkare/spolning 6. Främre vindrutetorkare/spolning 0A Säkringar i hytt Elsystemet i hytten har en egen säkringsdosa, som är placerad i främre delen av högra sidan i hyttaket. Figuren visar de olika säkringarnas amperestyrka samt funktion. Samtliga säkringar är av så kallad flatstiftstyp. Huvudsäkringar 3 Det finns fyra huvudsäkringar (2). Dessa finns bakom batterifrånskiljaren. Man behöver lossa de tre skruvarna för att få loss plastkåpan. Säkringarna är av typen flatstift. Fig. Motorrum. Startrelä 2. Huvudsäkringar 3. Förvärmningsräler 2 Startreläet () och förvärmningsreläerna (3) för dieselmotorn är även monterade här. Matning standard 30A (Grön) Matning hytt * 50A (Röd) Matning belysning * 40A (Orange) Matning Air condition * 30A (Grön) * Tillbehör 38 ICA702-4SE3.pdf

47 Maskinbeskrivning Säkringar vid batterifrånskiljare 5 Säkringars placering vid batterifrånskiljaren i motorrrumet. QSB-motor (tändning) 5A Diagnostiklampor motor 5A ECM elektronik 30A Eluttag, 2V 0A Fig. Motorrum. QSB-motor (tändning) 2. Diagnostiklampor motor 3. ECM elektronik 4. Säkring, Elluttag 2V 5. Eluttag 2V 6. Reserv Reläer Fig. Instrumentpanel K2 K3 K4 K6 K7 K8 K9 K0 VBS relä Huvudrelä Signalhorn relä Bränslenivå relä * Back alarm relä * Ljus relä * Blink relä Broms relä * Tillbehör ICA702-4SE3.pdf 39

48 Maskinbeskrivning 2 3 Reläer i hytt För att byta reläerna för air conditionfläkt och kondensorfläkt på hyttaket samt radion. skruva bort instrumentpanel (). 4 Fig. Hyttak fram. Instrumentplåt 2. K30 Relä för air condition fläkt 3. K3 Relä för kond- fläktar + radio 4. Säkringsdosa 40 ICA702-4SE3.pdf

49 Handhavande Handhavande Före start Batterifrånskiljare - Tillslag Glöm inte att utföra daglig skötsel. Se instruktionerna för skötsel. Batterifrånskiljaren sitter placerad i motorrummet. Ställ nyckeln () i tillslaget läge. Hela välten är nu strömförsörjd. Motorhuven skall vara olåst under körning för att snabbt kunna bryta batterispänningen vid behov. Fig. Motorrum. Batterifrånskiljare 3 2 Fig. Förarstol. Låsspak - Längdinställning 2. Handtag - Viktinställning 3. Låsspak - Rattlutning Förarstol - Inställning Ställ in förarstolen så att sittställningen blir bekväm och manöverreglagen lätt åtkomliga. Stolen har nedanstående inställningsmöjligheter. - Längdinställning () - Viktinställning (2) Rattlutningen kan justeras om låsspaken (3) frigöres, lås fast rattstången i sitt nya läge. Kontrollera alltid att stolen är i låst läge innan körning påbörjas ICA702-4SE3.pdf 4

50 Handhavande Fig. Förarplats. Låsspak - runtsvängning (Tillbehör) 2. Låsspak - rattlutning 3. Låsspak - längdinställning 4. Handtag - ryggstödslutning 5. Handtag - viktinställning 5 Manöverenhet - Inställning Manöverenheten har två inställningsmöjligheter, runtsvängning samt rattlutning. Runtsvängning kan utföras om spaken () drages uppåt. Rattlutningen kan justeras om låsspaken (2) frigöres, lås fast rattstången igen i sitt nya läge. Stolen har nedanstående inställningsmöjligheter: - Längdinställning (3) - Lutning av ryggstöd (4) - Viktinställning (5) Kontrollera alltid att stolen är i låst läge innan körning påbörjas Fig. Förarplats. Handtag - längdinställning 2. Ratt - höjdinställning 3. Ratt - sittdynslutning 4. Ratt - ryggstödslutning 5. Ratt - armstödslutning 6. Ratt - svankstödsinställning 4 5 Förarstol i hytt - Inställning Manöverenheten har tre inställningsmöjligheter, tväråkning, rundsvängning, samt rattlutning. Ställ in förarstolen så att sittställningen blir bekväm och manöverreglagen lätt åtkomliga. Stolen har följande inställningsmöjligheter : - Längdinställning () - Höjdinställning (2) - Lutning av sittdyna (3) - Lutning av ryggstöd (4) - Lutning av armstöd (5) - Svankstödsinställning (6) Kontrollera alltid att stolen är i låst läge innan körningen påbörjas. 42 ICA702-4SE3.pdf

51 Handhavande Fig. Instrumentpanel. Startströmställare 0. Voltmätare (Tillbehör) 5. Bränslemätare 6. Förvärmningslampa 26. Drifttimräknare 27. Bromslampa 28. Oljetryckslampa 3. Laddningslampa Instrument och lampor - Kontroll Vrid strömbrytaren () till mittläget, alla varningslamporna skall nu vara tända i ca 5 sekunder och summern ljuda. Kontrollera under denna tiden att varningslamporna lyser. Kontrollera att voltmätaren (0) visar minst 2 volt, och att bränslemätaren (5) ger utslag. Kontrollera att varningslamporna för laddning (3), oljetryck (28) och parkeringsbroms (27) lyser. Drifttimräknaren (26) registrerar och visar antalet timmar som dieselmotorn går. Förvärmningslampan (6) skall lysa. 42 Parkeringsbroms - Kontroll Tillse att parkeringsbromsvredet (42) är i aktiverat läge. Välten kan börja rulla när dieselmotorn startas på lutande underlag om inte parkeringsbromsen är aktiverad. Fig. Reglagepanel 42. Parkeringsbromsvred ICA702-4SE3.pdf 43

52 Handhavande Interlock Välten är utrustad med Interlock. Dieselmotorn stängs av efter 4 sek. om man reser sig upp från förarstolen. Detta inträffar vare sig fram/backreglaget är i neutraleller drivläge. Om parkeringsbromsen är aktiverad så stannar inte dieselmotorn. Sitt ner vid all körning! Förarplats Om hytt är monterad på välten, använd alltid det då befintliga sitsbältet (), tillsammans med skyddshjälm. 2 Byt alltid sitsbältet () till ett nytt, då bältet blivit slitet eller har utsatts för stora krafter. 3 4 Kontrollera att plattformens gummielement (3) är hela, om elementen är slitna påverkas komforten negativt. Fig. Förarplats. Sitsbälte 2. Hytt 3. Gummielement 4. Halkskydd Tillse att plattformens halksskydd (4) är i god kondition, byt till nya om friktionen är dålig. Om maskinen är utrustad med hytt, tillse att dörren är stängd vid förflyttning. 44 ICA702-4SE3.pdf

53 Handhavande Sikt Tillse att sikten, både framåt och bakåt, är fullgod före start. Alla hyttrutor skall vara rena och backspeglar inställda för god bakåtsikt. Fig. sikt ICA702-4SE3.pdf 45

54 Handhavande 37 Fig. Reglagepanel 37. Nödstopp 39. Fram/Backreglage 42. Parkeringsbromsvred Start Start av dieselmotor Drag upp nödstoppet (37) och aktivera parkeringsbromsen (42). Ställ fram/backreglaget (39) i neutralläge. Dieselmotorn går inte att starta vid övriga lägen på reglaget. Ställ amplitudväljaren (24) för Låg/Hög vibration i läge O. Sätt varvtalsreglaget (23) i läge för tomgång. Vrid startströmbrytaren () åt höger till första läget, nu lyser förvärmingslampan (6). När lampan slocknat vrides vredet till startläge och släpps så snart motorn startat. Detta är framförallt viktigt vid kallstart av maskinen. Kör inte med startmotorn för länge, gör hellre ett uppehåll någon minut om dieselmotorn inte startar. Varmkör dieselmotorn på tomgång under några minuter, längre tid om lufttemperataturen är under +0 C (50 F) Fig.Instrumentpanel. Startströmställare 0. Voltmätare (Tillbehör) 6. Förvärmningslampa 23. Varvtalsreglage 24. Amplitudväljare 27. Bromslampa 28. Oljetryckslampa 3. Laddningslampa Kontrollera under varmkörningen att varningslamporna för oljetryck (28) och laddning (3) är släckta, samt att voltmätaren (0) visar 3-4 volt. Varningslampan (27) för parkeringsbroms, skall fortfarande vara tänd. Sörj för god ventilation (utsug) om dieselmotorn körs inomhus. Risk för koloxidförgiftning. Vid uppstart och körning med kall maskin, kall hydraulolja, är bromssträckorna längre än när oljan har uppnått normal drifttemperatur. 46 ICA702-4SE3.pdf

55 Handhavande Körning Körning av vält Maskinen får ej under några omständigheter köras från marken. Föraren måste sitta i förarsätet vid all körning. 3 Fig. Instrumentpanel 3. Varvräknare (Tillbehör) 23. Varvtalsvred 23 Vrid varvtalsvredet (23) till läge 2200 rpm. Avaktivera parkeringsbromsen och kontrollera att styrningen fungerar genom att vrida ratten en gång åt höger och en gång åt vänster, när välten står stilla. Kontrollera att arbetsområdet framför och bakom välten är fritt ICA702-4SE3.pdf 47

56 Handhavande Avaktivera parkeringsbromsvredet (42) och kontrollera att varningslampan för parkeringsbroms nu är släckt. Var beredd att välten kan börja rulla om den står i en lutning. Fig. Reglagepanel 35. Hastighetsväljare 39. Fram/Backreglage 42. Parkeringsbromsvred Ställ hastighetsväljaren (35) i önskat läge, se dekal på reglagepanelen. Max-hastigheter Låg vals/låg bakaxel 3 km/h Hög vals/låg bakaxel 5 km/h Låg vals/hög bakaxel 4 km/h Hög vals/hög bakaxel 8 km/h Läge hög/hög får endast användas vid transportkörning på jämt underlag. För fram/backreglaget (39) försiktigt framåt eller bakåt beroende på önskad körriktning. Hastigheten ökar ju längre man för reglaget från neutralläget. Hastigheten skall alltid regleras med fram/backreglaget, aldrig med motorns varvtal. Kontrollera parkeringsbromsens funktion genom att aktivera parkeringsbromsvredet (42) när välten går sakta framåt. 48 ICA702-4SE3.pdf

57 Handhavande 2 30 Kontrollera under körningen att mätarna visar normala värden. Vid onormala värden eller om summern börja ljuda, stoppa omedelbart välten och dieselmotorn. Kontrollera samt åtgärda fel, se även kapitel för skötsel samt motorns handbok. Om varningslampan för luftfilter (30) tänds under körning (vid fullvarv på dieselmotorn), skall huvudfiltret rengöras eller bytas, se Skötselhandboken. Fig. Instrumentpanel. Hydrauloljetemperatur (Tillbehör) 2. Motortemperatur (Tillbehör) 30. Varningslampa, luftfilter Körning på besvärliga underlag Om maskinen skulle fastna ställ vredet för drivning enligt nedan. Om valsen slirar: Vrid vredet (35) till Läge 2 Om bakdäcken slirar: Vrid vredet (35) till Läge 3. När maskinen återfått fäste ställ vreden i ursprungligt läge. Fig. Reglagepanel 35. Hastighetsväljare 2. Läge 2 3. Läge ICA702-4SE3.pdf 49

58 Handhavande Vibration 24 Amplitud/frekvens - Omställning Vibrering på valsarna kan ställas i två lägen och omställning sker med strömbrytare (24). Med vredet i vänsterläge erhålles låg amplitud/hög frekvens, i högerläge hög amplitud/låg frekvens. Amplitudinställning får inte göras när vibrationerna är igång. Stäng först av vibrationerna och vänta tills de upphört, innan amplitudinställning sker. Fig. Instrumentpanel 24. Amplitudväljare Låg/0/Hög 38 Manuell vibration - Tillslag Vibrering bör inte ske med stillastående vält, underlag och maskin kan skadas. Fig. Reglagepanel 38. Strömbrytare, vibration Till/Från In och urkoppling av vibrering sker med strömbrytaren (38) på framsidan av fram/backreglaget. Slå alltid ifrån vibreringen innan välten stannat helt. Om parkeringsbromsen är aktiverad så stannar inte dieselmotorn. 50 ICA702-4SE3.pdf

59 Handhavande Bromsning Fig. Reglagepanel 37. Nödstopp 39. Fram-/Backreglage Fig.Reglagepanel 38. Strömbrytare vibration Till/Från 39. Fram/Backreglage 42. Parkeringsbromsvred Nödbromsning Normalt sker bromsning med fram/backreglaget. Den hydrostatiska transmissionen bromsar välten när reglaget förs mot neutralläget. Dessutom finns en lamellbroms i valsmotorn och bakaxeln som fungerar som reservbroms vid körning, samt parkering vid stillastående. Vid nödbromsning, tryck ner nödstoppet (37), håll fast i ratten och var beredd på ett hastigt stopp. Bromsarna slår till och dieselmotorn stannar. Efter nödbromsning, återför fram/backreglaget till neutralläge, samt drag upp nödstoppet (37). Då välten är utrustad med Interlock så måste man sitta ner i förarstolen för att kunna återstarta motorn. Normal bromsning Slå ifrån vibrationerna genom att trycka in strömbrytaren (38). Stanna välten genom att ställa fram/backreglaget (39) i neutralläge. Vrid tillbaka varvtalsreglaget till tomgångsläget och låt motorn gå på tomgång några minuter för nedkylning. Vid uppstart och körning med kall maskin, kall hydraulolja, är bromssträckorna längre än när oljan har uppnått normal driftstemperatur. Aktivera parkeringsbromsvredet (42), även vid kortare stopp på lutande underlag ICA702-4SE3.pdf 5

60 Handhavande 2 Avstängning Titta på instrument och varningslampor ifall några felindikationer visas, stäng av belysning och andra elfunktioner. Vrid startströmbrytaren () åt vänster till avstängd läge. Fäll över instrumentskyddet, (på vältar utan hytt) samt lås detta. Fig. Instrumentpanel. Startströmbrytare 2. Panel för varningslampor Parkering Batterifrånskiljare Vid arbetspassets slut skall batterifrånskiljaren () slås ifrån och nyckeln tas ur. Detta förhindrar urladdning av batteriet, samt försvårar för obehöriga att starta och köra maskinen. Lås även huvarna till motorrummet. Fig. Traktorram, vänster bak. Batterifrånskiljare Blockering av vals Lämna aldrig välten med motorn igång utan att trycka ned reserv/parkeringsbromsknappen. Se till att välten parkeras på trafiksäker plats. Blockera valsarna mot underlaget om välten placeras på lutande underlag. Fig. Uppställning. Bromsblock Tänk också på frysrisken vintertid. Fyll frostskyddsvätska i dieselmotorns kylsystem samt i spolarvätskebehållaren i hytt. Se även skötselinstruktionen. 52 ICA702-4SE3.pdf

61 Långtidsuppställning Långtidsuppställning Vid längre uppställningstid än en månad måste nedanstående anvisningar följas. Åtgärderna gäller för en stilleståndstid upp till 6 månader. Före återanvändning av välten måste nedan * märkta punkter återställas. Fig. Väderskyddad vält Tvätta maskinen och bättra på färgytor för att undvika rostbildning. Behandla utsatta detaljer med rostskyddsmedel, smörj maskinen grundligt och applicera fett på ev. omålade ytor. Dieselmotor * Se tillverkarens anvisningar i motorns instruktionsbok, som medföljer maskinen. Batteri * Demontera batteriet från maskinen, rengör det utvändigt, kontrollera att vätskenivån är korrekt (se under rubriken "Var 50:e drifttimme") samt underhållsladda batteriet en gång per månad. Luftrenare, avgasrör * Täck luftrenaren (se under rubriken "Var 50:e drifttimme" samt under rubriken "Var 000:e drifttimme) eller dess inloppsöppning med plast eller tejp, även avgasrörets öppning skall täckas. Detta utföres för att förhindra fuktinträngning i motorn. Bränsletank Fyll bränsletanken helt, för att förhindra att kondensvatten uppstår. Hydraultank Fyll hydraultanken till översta nivåmarkeringen (se under rubriken "Var 0:e drifttimme"). Däck (Allväders-) Tillse att lufttrycket är 220 kpa (2,2 kp/cm 2 ) ICA702-4SE3.pdf 53

62 Långtidsuppställning Styrcylinder, gångjärn, etc. Infetta styrcylinderns kolvstång med konserveringsfett. Även gångjärnen till motorrummens och hyttens dörrar, samt fram/back-reglagets bägge ändar (blanka delar) infettas (se under rubriken "Var 500:e drifttimme"). Kåpor, presenning * Fäll över instrumentskyddet över instrumentpanelen. * Täck över hela maskinen med en presenning, som måste sluta en bit över marken. * Förvara om möjligt maskinen inomhus och helst i lokal med jämn temperatur. 54 ICA702-4SE3.pdf

63 Övrigt Övrigt Vikt: se lyftskylt på välten Lyftning Lyftning av vält Maskinens maximala vikt avläses på lyft skylten (). Se också Tekniska specifikationer. Lyftdon såsom kättingar, stållinor, stroppar och lyftkrokar måste vara dimensionerade enligt gällande säkerhetsbestämmelser för lyftdon. Gå inte under hängande last! Se till att lyftdonets krokar sitter säkert i sina lägen. Fig. Vält förberedd för lyft. Lyftskylt 3 Låsning av styrled Innan välten lyfts måste styrleden låsas mot plötslig vridning. 4 2 Fig. Styrled i låst läge. Låsarm 2. Låssprint 3. Låsdubb 4. Låsöra Vrid på ratten så att maskinen står i läge för körning rakt fram. Tryck ner reserv/parkeringsbromsknappen. Drag ur den understa wireförsedda låssprinten (2), drag upp den wireförsedda låsdubben (3). Fäll ut låsarmen () samt placera den över låsörat (4) på traktorramen. Montera låsdubben (3) i hålen genom låsarm () och låsöra (4), säkra dubbens läge med låssprinten (2) ICA702-4SE3.pdf 55
