1 KALKBROTTET NV - VÄSTRA PARKEN GESTALTNINGSPROGRAM FÖR YTTRE MILJÖ

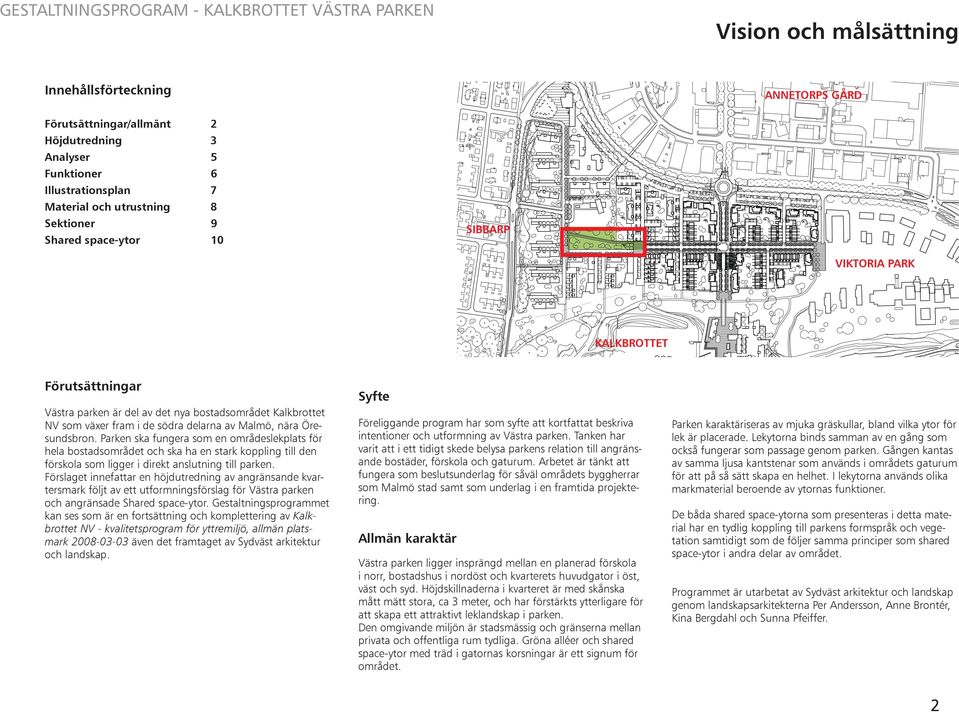

2 Vision och målsättning Innehållsförteckning ANNETORPS GÅRD Förutsättningar/allmänt 2 Höjdutredning 3 Analyser 5 Funktioner 6 Illustrationsplan 7 Material och utrustning 8 Sektioner 9 Shared space-ytor 10 SIBBARP VIKTORIA PARK KALKBROTTET Förutsättningar Västra parken är del av det nya bostadsområdet Kalkbrottet NV som växer fram i de södra delarna av Malmö, nära Öresundsbron. Parken ska fungera som en områdeslekplats för hela bostadsområdet och ska ha en stark koppling till den förskola som ligger i direkt anslutning till parken. Förslaget innefattar en höjdutredning av angränsande kvartersmark följt av ett utformningsförslag för Västra parken och angränsade Shared space-ytor. Gestaltningsprogrammet kan ses som är en fortsättning och komplettering av Kalkbrottet NV - kvalitetsprogram för yttremiljö, allmän platsmark även det framtaget av Sydväst arkitektur och landskap. Syfte Föreliggande program har som syfte att kortfattat beskriva intentioner och utformning av Västra parken. Tanken har varit att i ett tidigt skede belysa parkens relation till angränsande bostäder, förskola och gaturum. Arbetet är tänkt att fungera som beslutsunderlag för såväl områdets byggherrar som Malmö stad samt som underlag i en framtida projektering. Allmän karaktär Västra parken ligger insprängd mellan en planerad förskola i norr, bostadshus i nordöst och kvarterets huvudgator i öst, väst och syd. Höjdskillnaderna i kvarteret är med skånska mått mätt stora, ca 3 meter, och har förstärkts ytterligare för att skapa ett attraktivt leklandskap i parken. Den omgivande miljön är stadsmässig och gränserna mellan privata och offentliga rum tydliga. Gröna alléer och shared space-ytor med träd i gatornas korsningar är ett signum för området. Parken karaktäriseras av mjuka gräskullar, bland vilka ytor för lek är placerade. Lekytorna binds samman av en gång som också fungerar som passage genom parken. Gången kantas av samma ljusa kantstenar som används i områdets gaturum för att på så sätt skapa en helhet. I lekytorna används olika markmaterial beroende av ytornas funktioner. De båda shared space-ytorna som presenteras i detta material har en tydlig koppling till parkens formspråk och vegetation samtidigt som de följer samma principer som shared space-ytor i andra delar av området. Programmet är utarbetat av Sydväst arkitektur och landskap genom landskapsarkitekterna Per Andersson, Anne Brontér, Kina Bergdahl och Sunna Pfeiffer. 2

3 Höjdutredning Kvarteret +9,5 Kvarteret har en total höjdskillnad på 3,5 meter. I detta förslag ses parken och förskolan som en sammanhängande yta med samma formspråk. Höjdskillnaderna ses som en tillgång +7,5 +8,5 +9,0 och tas upp i form av slänter och förstärks ytterligare genom en gestaltning med och kullar och slänter. Höjdsättningen av bostädernas tomtmark utgår från gatornas förprojekterade höjder. Förskolan är tänkt som en byggnad i ett plan med entréer runt hela byggnaden. Förskoletomten är därför plan i dess centrala delar, höjdskillnaden tas upp i slänter mot omgi- +6,5 +6,0 +7,0 +8,0 +8,5 vande fastigheter. Principiella höjder Västra parken I parken är höjdskillnaden 2,5 meter. En nedsänkt plan placeras centralt i parken. Mot denna plan släntas marken ner från olika höjder. Lekytorna palceras på olika nivåer och omgärdas av låga kullar. Marken moduleras för att ge känslan av att den är större än dess faktiska mått. Slänter, vallar och planteringar förstärker parkens rumsliga kvaliteter och ger en lekfull miljö som skiljer sig från områdets övriga grönytor. +8,5 Mot söder avslutas parken mot gatan med en låg vall. +6,0 Principiell markmodellering 3

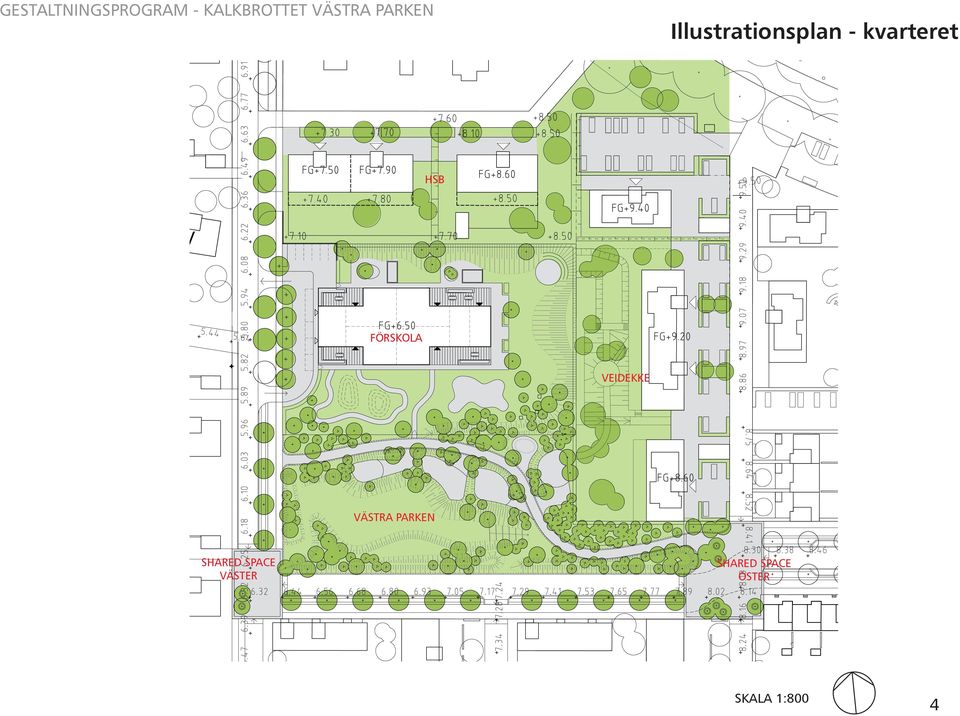

4 Illustrationsplan - kvarteret HSB FÖRSKOLA VEIDEKKE VÄSTRA PARKEN SHARED SPACE VÄSTER SHARED SPACE ÖSTER SKALA 1:800 4

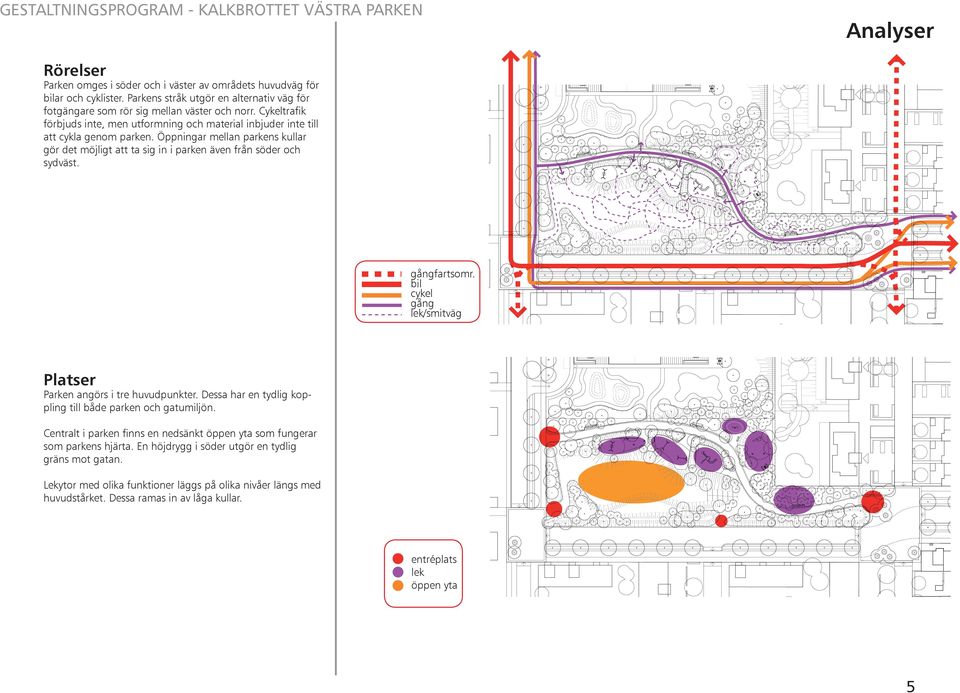

5 Analyser Rörelser Parken omges i söder och i väster av områdets huvudväg för bilar och cyklister. Parkens stråk utgör en alternativ väg för fotgängare som rör sig mellan väster och norr. Cykeltrafik förbjuds inte, men utformning och material inbjuder inte till att cykla genom parken. Öppningar mellan parkens kullar gör det möjligt att ta sig in i parken även från söder och sydväst. gångfartsomr. bil cykel gång lek/smitväg Platser Parken angörs i tre huvudpunkter. Dessa har en tydlig koppling till både parken och gatumiljön. Centralt i parken finns en nedsänkt öppen yta som fungerar som parkens hjärta. En höjdrygg i söder utgör en tydlig gräns mot gatan. Lekytor med olika funktioner läggs på olika nivåer längs med huvudstårket. Dessa ramas in av låga kullar. entréplats lek öppen yta 5

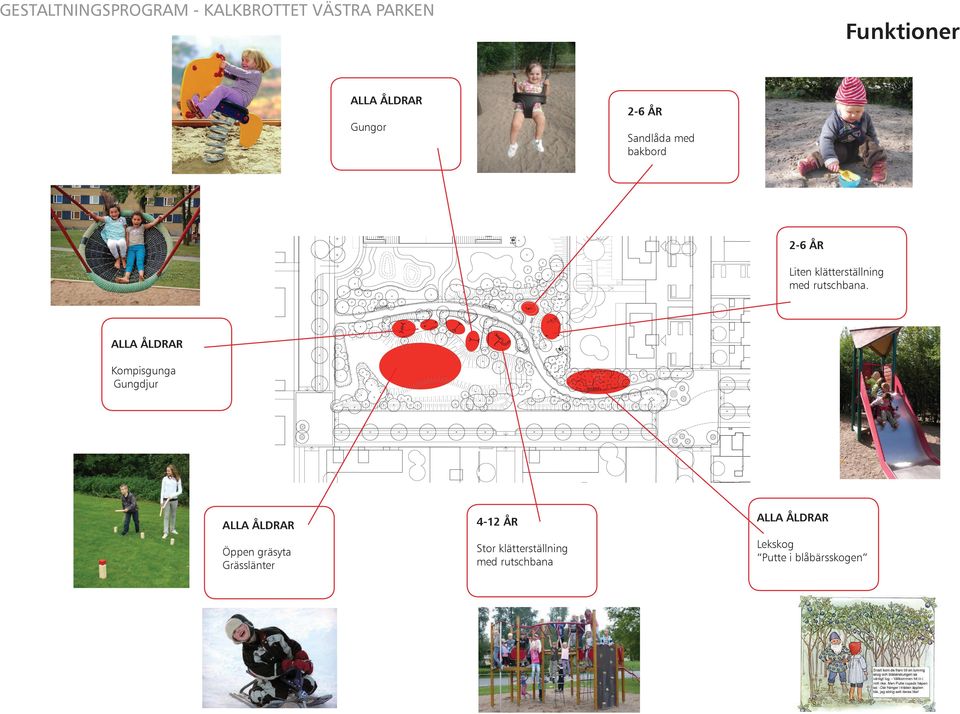

6 Funktioner ALLA ÅLDRAR Gungor 2-6 ÅR Sandlåda med bakbord 2-6 ÅR Liten klätterställning med rutschbana. ALLA ÅLDRAR Kompisgunga Gungdjur ALLA ÅLDRAR Öppen gräsyta Grässlänter 4-12 ÅR Stor klätterställning med rutschbana ALLA ÅLDRAR Lekskog Putte i blåbärsskogen 6

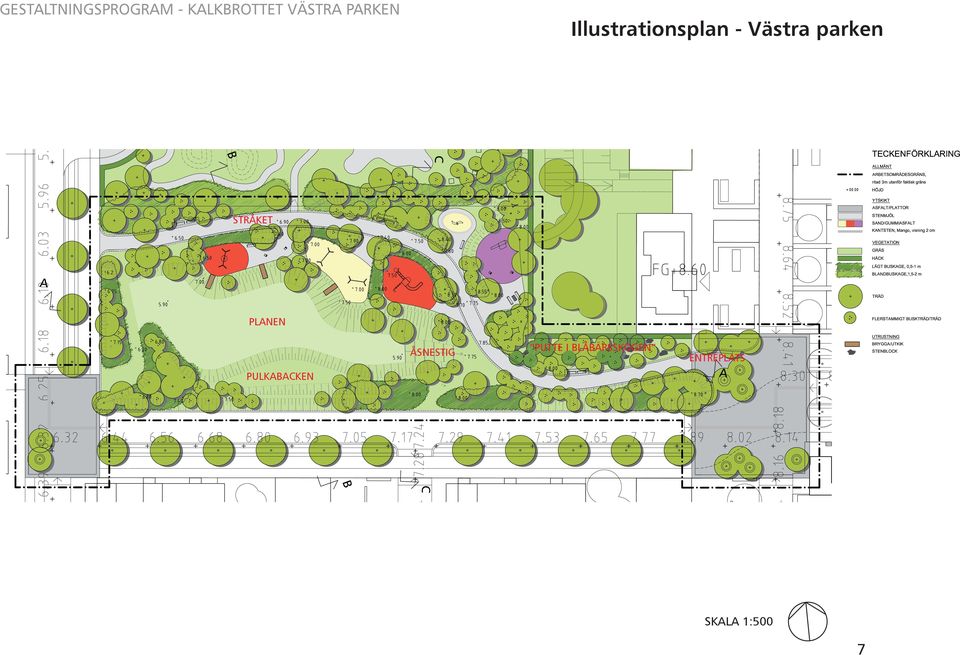

7 Illustrationsplan - Västra parken STRÅKET PLANEN PULKABACKEN ÅSNESTIG PUTTE I BLÅBÄRSSKOGEN ENTRÉPLATS SKALA 1:500 7

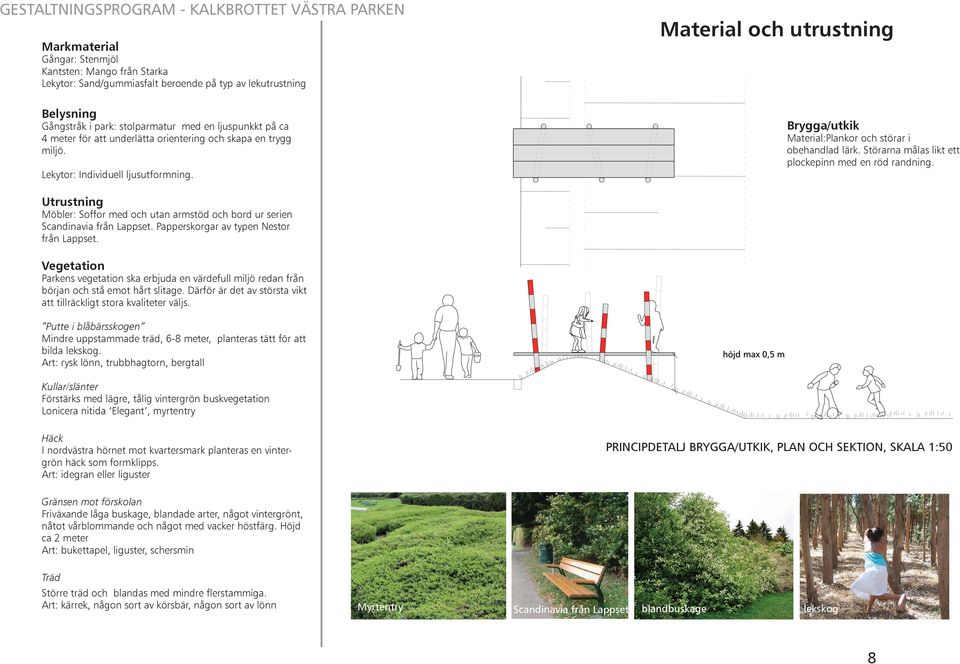

8 Markmaterial Gångar: Stenmjöl Kantsten: Mango från Starka Lekytor: Sand/gummiasfalt beroende på typ av lekutrustning Material och utrustning Belysning Gångstråk i park: stolparmatur med en ljuspunkkt på ca 4 meter för att underlätta orientering och skapa en trygg miljö. Lekytor: Individuell ljusutformning. Brygga/utkik Material:Plankor och störar i obehandlad lärk. Störarna målas likt ett plockepinn med en röd randning. Utrustning Möbler: Soffor med och utan armstöd och bord ur serien Scandinavia från Lappset. Papperskorgar av typen Nestor från Lappset. Vegetation Parkens vegetation ska erbjuda en värdefull miljö redan från början och stå emot hårt slitage. Därför är det av största vikt att tillräckligt stora kvaliteter väljs. Putte i blåbärsskogen Mindre uppstammade träd, 6-8 meter, planteras tätt för att bilda lekskog. Art: rysk lönn, trubbhagtorn, bergtall Kullar/slänter Förstärks med lägre, tålig vintergrön buskvegetation Lonicera nitida Elegant, myrtentry Häck I nordvästra hörnet mot kvartersmark planteras en vintergrön häck som formklipps. Art: idegran eller liguster PRINCIPDETALJ BRYGGA/UTKIK, PLAN OCH SEKTION, SKALA 1:50 Gränsen mot förskolan Friväxande låga buskage, blandade arter, något vintergrönt, nåtot vårblommande och något med vacker höstfärg. Höjd ca 2 meter Art: bukettapel, liguster, schersmin Träd Större träd och blandas med mindre flerstammiga. Art: kärrek, någon sort av körsbär, någon sort av lönn Myrtentry Scandinavia från Lappset blandbuskage lekskog 8

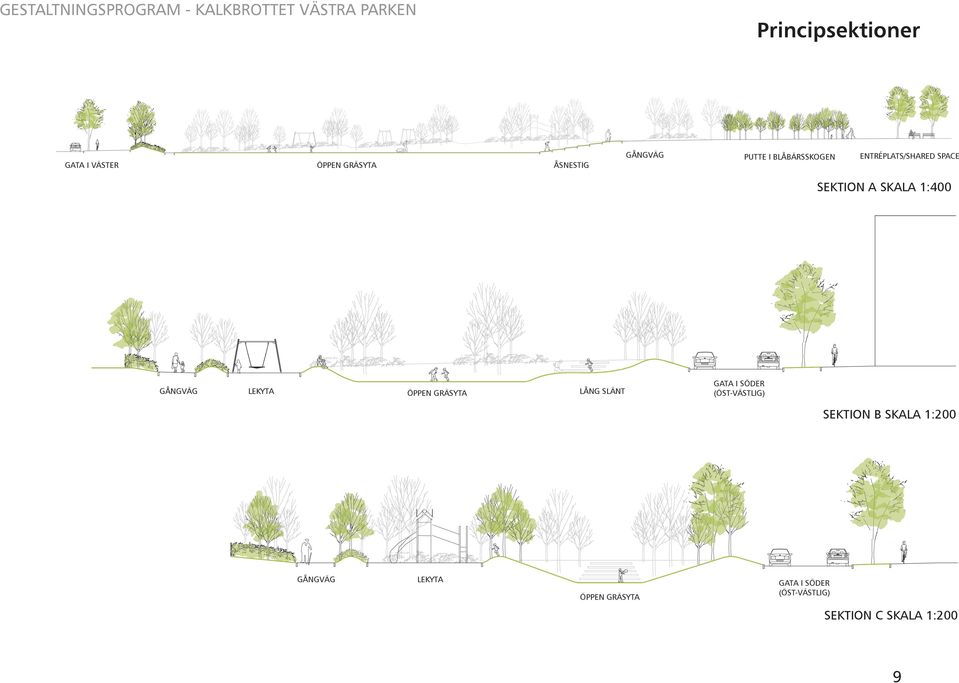

9 GESTALTNINGSPROGRAM - KALKBROTTET VÄSTRA PARKEN Principsektioner GÅNGVÄG GATA I VÄSTER ÖPPEN GRÄSYTA ÅSNESTIG PUTTE I BLÅBÄRSSKOGEN ENTRÉPLATS/SHARED SPACE SEKTION A SKALA 1:400 GÅNGVÄG LEKYTA ÖPPEN GRÄSYTA LÅNG SLÄNT GATA I SÖDER (ÖST-VÄSTLIG) SEKTION B SKALA 1:200 GÅNGVÄG LEKYTA ÖPPEN GRÄSYTA GATA I SÖDER (ÖST-VÄSTLIG) SEKTION C SKALA 1:200 9

10 Shared spaces - översikt SHARED SPACE VÄSTER SHARED SPACE ÖSTER 10

11 Shared space öster Principer Shared space-ytorna i öster binder samman huvudgatan i öst-västlig riktning och utgör en entré till den östra kvartersparken. Huvudgatans riktning accentueras med en tjockare linje i markbeläggningen. För att få ner skalan och rama in platsen och planteras träd i ytan. I mötet med parken bildas en entréplats genom att parken tillåts växa ut trafikplatsen. Markmaterial Fris: Betonghällar av samma typ som i huvudgatan Kantsten: Mango (där parken går ut i ytan) Randning: betongmarksten i de tunna linjerna betongmarksten och kantsten i de tjocka linjerna. Yta: Betongmarksten i fiskbensmönster Planteringszon runt träd: grus och fris av tre rader smågatsten i cirklar. lång bänk rund bänk 11

12 Shared space väster Principer Shared space-ytan i väster följer samma principer som den i öster. Markmaterial Fris: Betonghällar av samma typ som i huvudgatan, Kantsten: Mango (där parken går ut i ytan) Randning: Kantsten och betongmarksten Yta: Betongmarksten i fiskbensmönster Planteringszon runt träd: grus och fris av tre rader smågatsten i cirklar. 12
